CU-Z35UFEA1 - Luftkonditionering PANASONIC - Gratis bruksanvisning och manual

Produkttyp	Delat system AC (inomhus + utomhus)
Inomhusenhet modell	CS-Z35UFEAW-1
Utomhusenhet modell	CU-Z35UFEA-1
Köldmedium	R32 (lättantändligt)
Inverterteknik	Ja
nanoe™ X Luftrening	Ja – Inaktiverar bakterier, virus och mögel; återfuktar hud och hår
Driftlägen	Kyla, Värme, Torr, Fläkt, Auto
Underhållsvärme (+8/15°C)	Ja – Håller rummet vid 8°C eller 15°C

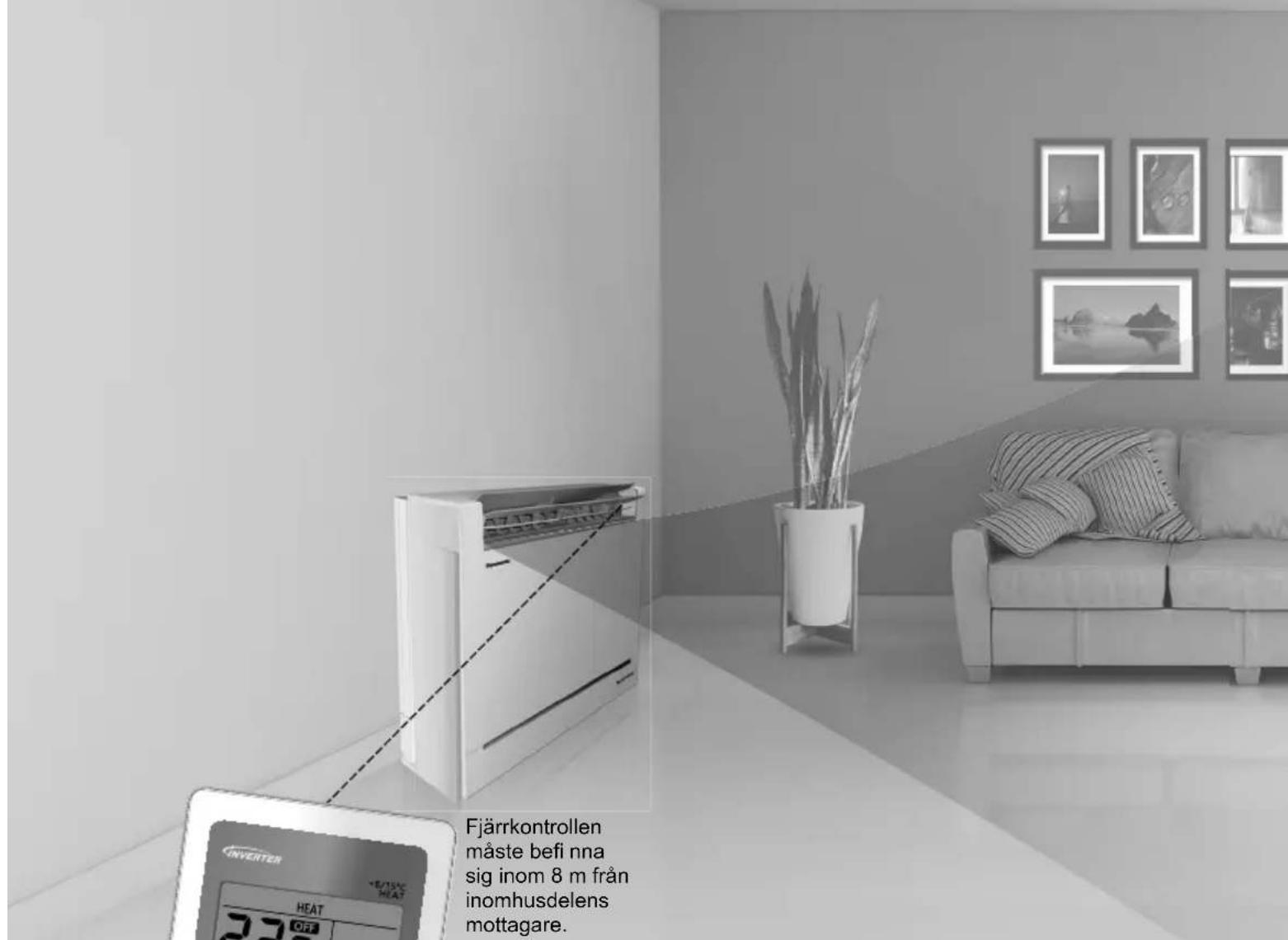

Fjärrkontroll räckvidd	Upp till 8 m
Fläktvarvtal	10 nivåer + Auto + Tyst (låg ljudprioritet)
Luftriktning	Vertikal automatisk svängning (manuell horisontell justering)
Timer	2 oberoende PÅ/AV-timers (daglig upprepning)
Strömförsörjning	220–240 V ~ 50 Hz (typisk)
Rekommenderad kyltemperatur	26,0–28,0°C (79–82°F)
Rekommenderad värmetemperatur	20,0–24,0°C (68–75°F)
Filterrengöringsintervall	Varannan vecka (tvättbart, torka i skugga)
Professionellt underhåll	Fläktar och fläktar var 6:e månad av auktoriserad återförsäljare
Felkodsvisning	Ja – via fjärrkontroll (diagnoskoder Hxx, Fxx)
Säkerhetsfunktioner	Auto-återstart, avfrostningsskydd, överhettningsskydd, R32 läckageförsiktigheter
Medföljande tillbehör	Fjärrkontroll, AAA-batterier (×2), fjärrkontrollhållare, skruvar
Vikt (inomhusenhet)	Ej specificerad i manualen
Vikt (utomhusenhet)	Ej specificerad i manualen

Vanliga frågor - CU-Z35UFEA1 PANASONIC

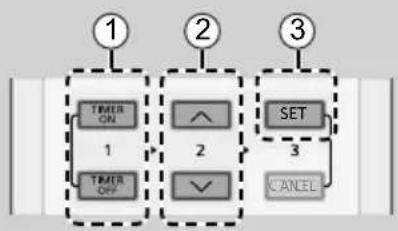

Hur ställer jag in PÅ/AV-timern på fjärrkontrollen?

Tryck på TIMER ON eller TIMER OFF för att välja timern. Använd sedan ▲/▼-knapparna för att ställa in önskad tid (24-timmarsformat). Tryck på SET för att bekräfta. Timern upprepas dagligen. För att avbryta, välj timern igen och tryck på CANCEL.

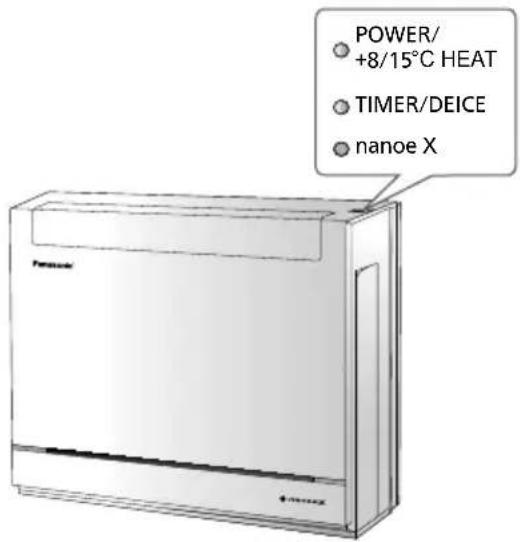

Vad betyder det när POWER-indikatorn blinkar?

En blinkande POWER-indikator kan indikera flera saker:
- Innan enheten startar (om PÅ-timer är inställd kan enheten förstarta upp till 35 minuter).
- Under VÄRME-läge vid avfrostning (ingen varm luft, lucka stängd).
- I KYLA/TORR-läge om systemet är låst till endast värme.
Se manualens diagnostabeller för specifika felkoder.

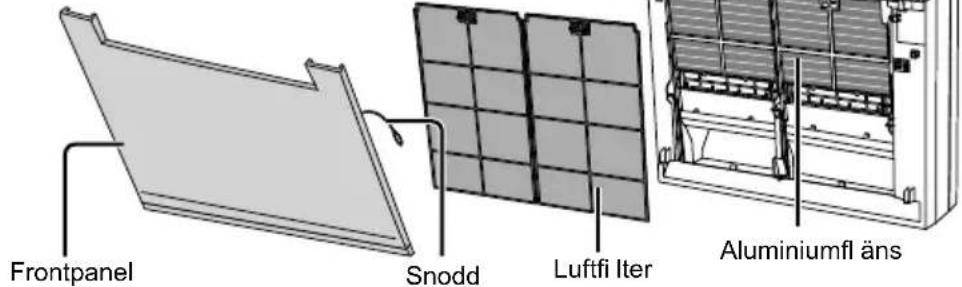

Hur ofta ska jag rengöra luftfiltren och hur?

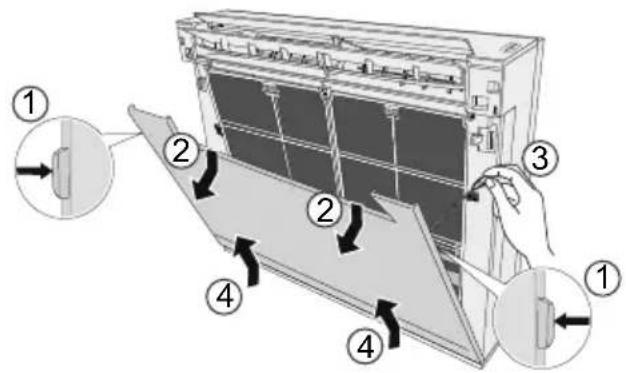

Rengör luftfiltren varannan vecka. Ta bort frontpanelen, ta ut filtren, tvätta dem försiktigt med vatten (använd inte varmt vatten över 40°C) och torka dem noggrant i skugga borta från direkt solljus eller eld. Använd inte bensin, thinner eller skurpulver.

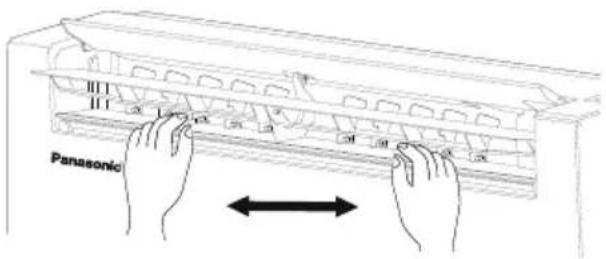

Hur kan jag justera luftflödets riktning?

Tryck på AIR SWING-knappen för att aktivera automatisk vertikal svängning. För att justera horisontell riktning manuellt, flytta den vertikala lamellen för hand innan start. Flappen rör sig upp/ner automatiskt i AUTO-svängningsläge.

Vad är 'nanoe X'-funktionen och hur använder jag den?

nanoe™ X genererar joniserad luft som inaktiverar bakterier, virus och mögel, samt återfuktar hud och hår. Tryck på nanoe X-knappen för att aktivera även när enheten är avstängd (endast fläkt). Den kan ställas in så att den återupptas automatiskt efter att enheten slagits på om den aktiverats innan avstängning.

Varför kyler eller värmer min luftkonditionering inte effektivt?

Kontrollera följande:
- Se till att inställd temperatur är lämplig (rekommenderad: 26–28°C för kyla, 20–24°C för värme).
- Stäng alla dörrar och fönster.
- Rengör eller byt luftfiltren.
- Ta bort hinder från luftintag/-utlopp.
- Om problemet kvarstår, kontakta en auktoriserad återförsäljare.

Hur kontrollerar jag felkoder på min Panasonic luftkonditionering?

Om TIMER-indikatorn blinkar, rikta fjärrkontrollen mot enheten och tryck på CHECK-knappen (ofta under ett lock) i 5 sekunder. Tryck sedan ▲/▼ tills du hör en pip, och felkoden (t.ex. H11, H14, F91) visas. Skriv ner den och kontakta en auktoriserad återförsäljare. För att avsluta, tryck på CHECK igen i 5 sekunder.

Kan jag använda uppladdningsbara batterier i fjärrkontrollen?

Nej, använd inte uppladdningsbara (Ni-Cd) batterier. De kan skada fjärrkontrollen. Använd endast nya alkaliska batterier av samma typ (AAA eller R03) med rätt polaritet.

Vilka temperaturinställningar hjälper till att spara energi?

För energibesparing, använd inom rekommenderat temperaturområde: Kyla: 26–28°C (79–82°F) och Värme: 20–24°C (68–75°F). Dessa inställningar balanserar komfort och effektivitet.

Vad ska jag göra om fjärrkontrollen tappas bort eller inte fungerar?

Du kan manövrera enheten manuellt med AUTO OFF/ON-knappen på inomhusenheten. Tryck en gång för AUTO-läge. Håll inne i 1 pip för forcerad KYLA, eller tills 2 pip för forcerad VÄRME. Tryck igen för att stänga av. Observera: Detta kringgår temperaturinställning, och nanoe X, timer, etc. är inte tillgängliga.

BRUKSANVISNING CU-Z35UFEA1 PANASONIC

Innan du använder enheten, läs noga igenom denna bruksanvisning och spara den för framtida bruk.

De medföljande installationsanvisningarna ska sparas och läsas av installatören före installationen.

Fjärrkontrollen fi nns i inomhusenheten och tas bort av installatören före installationen.

Konsol utformad för diskret integrering på väggar, ger maximal komfort utan att försämra prestandan.

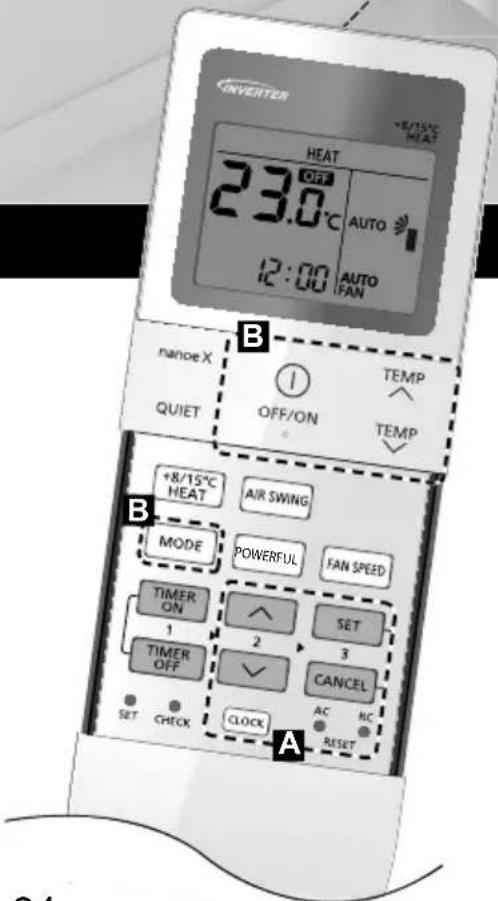

Snabbguide

Sätta i batterier

- Tryck och hall ner i cirka 5 sekunder för att visa tiden i 12 timmars- (F.M./E.M.) eller 24 timmarsformat.

② Bekräfta SET.

Tack för att du har köpt Panasonic Värmepump.

Innehållsförteckning

Säkerhetsföreskrifter .... 26-37

Hur den används ...... 38-39

Läs mer 40

Rengöringsinstruktioner .... 41

Problemlösning ..... 42-44

Information 45

Tillbehör

• Fjärrkontroll
• AAA eller R03 batterier × 2
- Hållare för fjärrkontroll
- Skruvar för fjärrkontrollens hållare × 2

Bilderna i denna skötselanvisning är endast illustrativa och kan därför skilja sig från den faktiska modellen. Förändringar kan göras utan föregående meddelande angående framtida förbättringar.

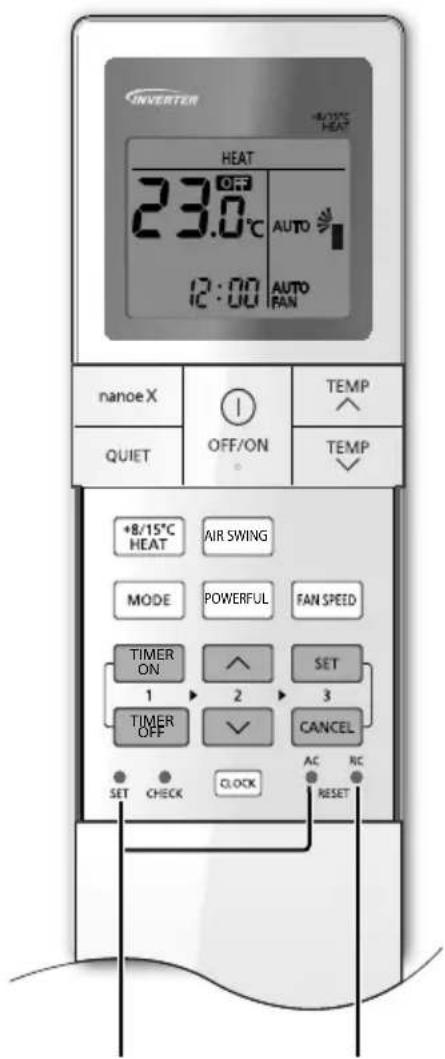

B Grundläggande användning

① Tryck på MODE för att välja det önskade läget.

② Tryck på för att starta/stoppa driften.

- Observera att OFF indikationen är på displayen för att starta enheten.

③ Välj önskad temperatur

Valområde: 16,0 °C \~ 30,0 °C / 60 °F \~ 86 °F.

- Tryck och håll ned i ungefär 10 sekunder för att växla temperaturindikationen mellan °C och °F.

För att förhindra personskada, skada på andra eller skada på egendom bör följande utföras: Felaktig användning orsakad av att skötselanvisningen inte följts kan leda till skador, nedan klassas deras allvar: Denna apparat är inte ämnad för åtkomst för allmänheten.

WARNING

Denna symbol varnar för dödsfara eller allvarliga skador.

FÖRSIKTIGHET

Denna symbol varnar för personskada eller skada på egendom.

Instruktioner klassifi ceras med följande symboler:

Denna symbol betecknar en handling som är FÖRBJUDEN.

Dessa symboler betecknar handlingar som är NÖDVÄNDIGA.

Obs

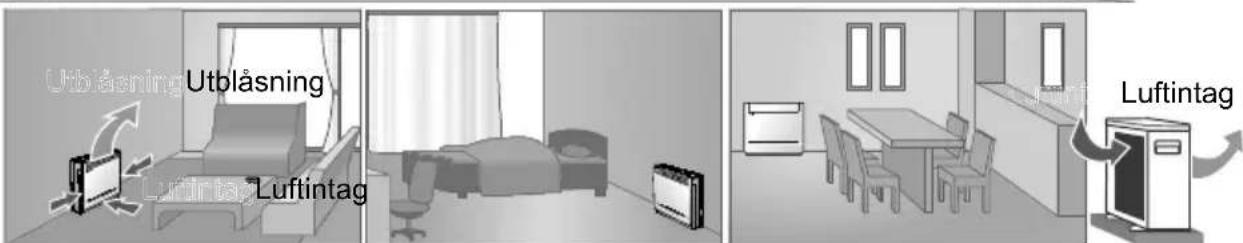

Undvik att ha något föremål placerat framför eller nära inomhusenheterna för att förhindra ojämn fördelning av luftfl ödet.

WARNING

Inomhus- och utomhusenhet

Den här apparaten kan användas av barn från åtta år och uppåt och personer med fysiska eller mentala hinder eller med brist på erfarenhet och kunskap, förutsatt att de har fått övervakning eller instruktioner angående användning av apparaten på ett säkert sätt och förstår riskerna som medföljer. Barn bör inte leka med apparaten. Rengörning och användarunderhåll ska inte utföras av barn utan övervakning.

Kontakta en auktoriserad återförsäljare eller specialist för att rengöra de interna delarna, reparera, installera, avlägsna eller återinstallera enheten. Felaktig installation kan leda till läckage, elektriska stötar eller eldsvåda.

Kontrollera med en auktoriserad återförsäljare eller specialist för användning av ett godkänt köldmedia. Att använda ett köldmedia annat än det som är specifi cerat kan ge upphov till skada på produkten, bristning och skada, etc.

Använd inte sätt att påskynda avfrostningsprocessen eller för att rengöra, andra än de som rekommenderas av tillverkaren. Alla olämpliga metoder eller användning av oförenligt material kan orsaka produktskada, bristning och allvarlig personskada.

Installera inte enheten i en potentiellt explosiv eller lättantändlig miljö. Underlåtenhet i detta kan resultera i skada till följd av eldsvåda.

För inte in dina fi ngrar eller andra föremål i luftkonditionerarens inomhuseller utomhusenhet, eftersom roterande delar kan orsaka personskada.

Rör inte utomhusenheten under blixtoväder, då det kan orsaka elstöt.

Utsätt dig inte för direkt kalluft under en längre tid för att undvika för kraftig nedkylning.

Sitt inte och ställ dig inte på enheten, eftersom du då kan trilla och skada dig.

Fjärrkontroll

Låt inte små barn leka med fjärrkontrollen för att förhindra att de av olyckshändelse råkar svälja batterierna.

Strömförsörjning

Använd inte modifi erad sladd, förgreningssladd, förlängningssladd eller ospecifi cerad sladd för att undvika överhettning och eldsvåda.

För att förhindra överhettning, eldsvåda eller elchock:

• Dela inte det använda uttaget med annan utrustning.
• Manövrera inte enheten med våta händer.
  •Böj inte elsladden för mycket.
• Manövrera inte enheten genom att dra ut eller sätta i elkontakten.

Om nätsladden blir skadad, måste den, för att farliga situationer ska undvikas, bytas ut av tillverkaren, servicepersonal eller en person med motsvarande kompetens.

Denna utrustning rekommenderas starkt att installeras med Jordfelsbrytare (ELCB, Earth Leakage Circuit Breaker) eller Skyddsenhet för Restström (RCD, Residual Current Device) för att undvika elstöt eller eldsvåda.

För att förhindra överhettning, eldsvåda eller elchock:

• Sätt i elkontakten på rätt sätt.
• Damm på elkontakten skall torkas av med jämna mellanrum med en torr trasa.

Sluta använda produkten om något onormalt/ fel uppträder och koppla ur strömkontakten eller stäng av med strömväxlaren och brytaren.

(Risk för rök/eld/elstöt)

Exempel på vad som är onormalt/fel

• Jordfelsbrytaren (ELCB:n) löser ofta ut.
- Det luktar bränt.
- Onormala störljud eller vibrationer hos enheten.
- Vatten läcker från inomhusenheten.
- Strömsladden eller -kontakten blir onormalt het.
- Fläkthastigheten kan inte kontrolleras.
- Enheten stoppar direkt även om den satts på för drift.
- Fläkten stoppar inte även om driften stoppas.

Kontakta omedelbart din lokala återförsäljare för underhåll/reparation.

Denna utrustning måste jordas för att undvika elstöt eller eldsvåda.

Förhindra elskador genom att stänga av strömmen och koppla ur:

• Innan rengöring eller underhållsarbete,
• Vid långvarig avstängning, eller
• Vid kraftigt åskväder.

FÖRSIKTIGHET

Inomhus- och utomhusenhet

Tvätta inte inomhusdelen med vatten, bensin, thinner eller skurpulver för att undvika skada eller korrosion på enheten.

Använd inte för förvaring av fi nkänslig utrustning, mat, djur, växter, konstverk eller andra föremål. Detta kan orsaka kvalitetsförsämring, etc.

Använd inte antändbar utrustning framför luftfl ödesutgången för att undvika spridning av eldsvåda.

Utsätt inte växter eller husdjur för direkt luftfl öde för att undvika skador på dem, etc.

Rör inte den vassa aluminiumfl änsen, eftersom vassa delar kan orsaka personskada.

Sätt inte på inomhusenheten till ON då du vaxar golvet. Efter vaxning, vädra rummet ordentligt innan du använder enheten.

Installera inte enheten på oljiga eller rökiga platser för att förhindra skador på enheten.

Montera inte isär enheten för rengöring för att undvika personskador.

Stå inte på en ostadig bänk när du rengör för att undvika personskador.

Ställ inte vaser eller behållare med vatten på enheten. Vatten kan tränga in i enheten och försämra isoleringen. Detta kan orsaka elchock.

Ha inte dörr eller fönster öppna för länge under drift, då det kan leda till ineffektiv energianvändning och obekväma temperaturändringar.

Förhindra vattenläckage genom att se till att dräneringsröret är:

• Rätt anslutet,
• Fritt från rännor och behållare, eller
• Inte nersänkt i vatten

Efter en längre tids användning eller användning med någon bränsledriven utrustning, lufta rummet regelbundet.

Efter en längre tids användning, se till så att monteringskonsolen inte är försvagad för att undvika att enheten faller ner.

Fjärrkontroll

Använd inte uppladdningsbara batterier (Ni-Cd) till fjärrkontrollen. Det kan skada fjärrkontrollen.

För att förhindra tekniska fel eller skador på fjärrkontrollen:

• Ta ur batterierna ur fjärrkontrollen om värmepumpen inte skall användas under en längre tid.
• Nya batterier av samma sort måste sättas i enligt polaritetsmarkeringen.

Strömförsörjning

Håll i nätkontakten – inte nätsladden – och dra, för att koppla ur enheten för att förhindra elchock.

WARNING

Denna apparat är fylld med R32 (milt lättantändligt köldmedium).

Om köldmediet läcker ut och utsätts för extern antändningskälla fi nns det risk för eldsvåda.

Inomhus- och utomhusenhet

Apparaten skall vara installerad, och/ eller i drift i ett rum med en golvyta som är större än Amin (m²) och hållas borta från antändningskällor, som hetta/gnistor/bar fl amma, eller farliga områden, som gasapparater, matlagning med gaskälla, retikulerade gasförsörjningssystem, eller elektriska matlagningsapparater, osv. (Se Tabell A i installationsanvisningstabellen för Amin (m²))

Var medveten om att köldmedier inte alltid innehar någon lukt, och du rekommenderas starkt att se till så att passande avkännare för lättantändlig köldmediegas fi nns närvarande och i drift, samt att de kapabla att varna för ett läckage.

Håll alla nödvändiga ventilationsöppningar rena från hinder.

Genomborra eller bränn inte eftersom apparaten är trycksatt. Utsätt inte apparaten för hetta, flamma, gnistor, eller andra antändningskällor. Den kan annars explodera och orsaka personskada eller dödsfall.

Försiktighet vid användning av R32-köldmedium

De grundläggande installationsarbetsprocedurerna är de samma som för vanliga köldmediemodeller (R410A, R22).

Eftersom arbetstrycket är högre än det för köldmedium R22-modeller är vissa rör och installations- och serviceverktyg speciella. Speciellt när du ersätter en köldmedium R22-modell med en ny köldmedium R32-modell skall du alltid byta ut de vanliga rören och fl änsmuttrarna med R32- och R410A-rören och -fl änsmuttrarna på utomhusenhetens sida. För R32 och R410A kan samma fl änsmutter användas på utomhusenhetens sida och rör.

Blandning av olika köldmedier inom ett system är förbjudet. Modeller som köldmedium R32 och R410A används i har annan diameter för påfyllningsportgångorna för att undvika felaktig påfyllning med köldmedium R22 och för säkerhets skull. Kontrollera därför i förhand. [Påfyllningsportgångans diameter för R32 och R410A är 1/2 tum.]

Se alltid till att främmande ämnen (olja, vatten etc.) inte tar sig in i rören. Dessutom skall du, när du förvarar rören, säkert försluta öppningen genom att klämma ihop, tejpa, osv. (Hantering av R32 är liknande som för R410A.)

- Drift, underhåll, reparation och återvinning av köldmedium ska utföras av utbildad och certifi erad personal i användning av brandfarliga köldmedier och enligt tillverkarens rekommendation. All personal som utför drift, service eller underhåll på ett system eller tillhörande delar av utrustningen ska vara utbildade och certifi erade.

• Alla delar av kylkretsar (förångare, luftkylare, AHU, kondensatorer eller vätskesamlare) eller rörledningar ska inte placeras i närheten av värmekällor, öppen eld, apparater för drift med gas eller en fungerande elvärmare.
• Om så krävs enligt nationella föreskrifter, ska användaren/ägaren eller deras behörig representant regelbundet kontrollera alla larm, mekanisk ventilation och detektorer minst en gång om året. Detta för att säkerställa att de fungerar korrekt.
• En loggbok ska upprätthållas. Resultaten av dessa kontroller ska registreras i loggboken.
• Ventilation i upptagna utrymmen ska kontrolleras för att bekräfta att inget hinder föreligger.
• Innan ett nytt kylsystem tas i bruk, ska den som ansvarar för att systemet sätts i drift se till att utbildad och certifi erad driftspersonal instrueras på basis av användarmanualen om dess uppbyggnad, övervakning, drift och underhåll av kylsystemet. Dessutom ska säkerhetsåtgärder observeras och följas, samt egenskaper om det använda köldmedium och dess hantering.
• Det allmänna kravet på utbildad och certifi erad personal visas nedan:

a) Kunskap om lagstiftning, bestämmelser och standarder relaterad till brandfarliga köldmedier; och,

b) Detaljerad kunskap om och färdigheter vid hantering av brandfarliga köldmedier, personlig skyddsutrustning, förebyggande av läckande köldmedium, hantering av cylindrar, laddning, detektering av läckage, återvinning och bortskaffande; och,

c) Ha förmåga att förstå och tillämpa kraven i den nationella lagstiftningen, bestämmelser och standarderna i praktiken; och, d) Ständigt genomgå regelbunden och fortbildning för att behålla denna sakkunskap.

1. Installation (Utrymme)

• Produkt med brandfarliga köldmedier ska inte installeras i ett icke ventilerat utrymme, om utrymmet är mindre än Amin (m²).
• Vid fältladdning måste effekten på laddningen av köldmedium orsakad av olika längder på röret kvantifi eras, mätas och märkas.
• Du måste se till så att installation av rörledning görs så minimalt som möjligt. Undvik att använda tillbucklade rör och se till så att det inte fi nns några skarpa krökar.
• Du måste se till så att rörledningen skyddas från fysisk skada.
• Du måste följa nationella föreskrifter gällande gashantering, stats- och kommunregler och -lagar. Meddela aktuella myndigheter enligt alla tillämpliga bestämmelser.
• Du måste se till så att mekaniska anslutningar är åtkomliga för underhållssyften.
• I fall då mekanisk ventilation krävs skall ventilationsöppningar hållas fria från hinder.
• Vid avfallshantering av produkten skall du följa försiktighetsåtgärderna i #12 och följa nationella bestämmelser. Kontakta alltid ditt lokala kommunkontor för ordentlig hantering.

2. Servicearbete

2-1. Servicepersonal

• Systemet inspekteras, regelbundet övervakas och underhålls av utbildad och certifi erad servicepersonal som är anlitad av användaren eller parten som ansvarar för den.
• Se till att den faktiska storleken på laddningen av köldmedium överensstämmer med rummets storlek inom vilket de tillhörande delar för köldmedium är installerade.
• Säkerställ att laddningen av köldmedium inte läcker.
• Alla kvalifi cerade personer som är inblandade i arbetet med eller uppbrytningen av en köldmediekrets skall ha ett aktuellt gällande certifi kat från ett branschorgan med rätt att utfärda bedömning, som auktoriserar deras kompetens att hantera köldmedier säkert enligt en för branschen erkänd bedömningsspecifi kation.
• Servicearbete skall endast utföras enligt vad som rekommenderas av utrustningstillverkaren. Underhåll och reparation som kräver hjälp av annan yrkeskunnig personal skall utföras under övervakning av den kompetenta personen vid användning av lättantändliga köldmedier.
• Servicearbete skall endast utföras enligt vad som rekommenderas av tillverkaren.

2-2. Arbete

• Innan arbete påbörjas på system som innehåller lättantändliga köldmedier är säkerhetskontroller nödvändiga för att försäkra att risken för antändning är minimerad. För reparation av köldmediesystemet måste försiktighetsåtgärderna i #2-2 till #2-8 följas innan arbete påbörjas på systemet.
• Arbete skall från början göras under kontrollerad procedur för att minimera risken för att lättantändlig gas eller ånga fi nns närvarande medan arbetet utförs.
• All underhållspersonal och andra som arbetar i det lokala området skall vara instruerade och kontrollerade gällande sorten av utfört arbetet.
• Undvik att arbeta i begränsade utrymmen. Säkerställ att alltid hålla källan med ett säkerhetsavständ på minst 2 meter eller zon med av ledigt utrymme på minst 2 meter i radie.
• Ha på dig lämplig skyddsutrustning, vilket innefattar andningsskydd, som förhållandena kräver.
• Se till så att förhållandena inom området har gjorts säkra genom begränsning av användande av alla lättantändliga material. Håll alla antändningskällor och heta metallytor borta.

2-3. Kolla efter närvaro av köldmedium

• Området skall kontrolleras med en lämplig köldmediesökningsutrustning före och under arbetet, för att försäkra att teknikern är medveten om möjliga lättantändliga miljöer.
• Se till så att den läcksökningsutrustning som används är lämplig för användning med lättantändliga köldmedier, dvs. att den ej ger gnistor, är tillräckligt försluten eller är säker i sig.
• Ifall läckage/utsläpp skett skall du direkt ventilera området och hålla dig på motvindssidan och borta från läckaget/utsläppet.
• Ifall läckage/utsläpp skett, meddela personer på medvindssidan om läckaget/utsläppet, isolera direkt det farliga området och håll obehörig personal borta.

2-4. Närhet till brandsläckare

• Om något arbete med hetta ska utföras på köldmedieutrustningen eller några kopplade delar skall lämplig brandsläckningsutrustning fi nnas tillgänglig.
• Ha en torrpulver- eller CO _2 - brandsläckare i anslutning till påfyllningsområdet.

2-5. Inga antändningskällor

• Ingen person som utför arbete som är relaterat till ett köldmediesystem som innefattar exponering av rör som innehåller eller har innehållit lättantändligt köldmedium får använda några antändningskällor på ett sådant sätt att det kan leda till risk för brand eller explosion. Han/hon får inte röka vid utförande av sådant arbete.
• Alla möjliga antändningskällor, vilket innefattar cigarrettrökning, skall hållas tillräckligt långt borta från platsen för installation, reparation, avlägsnande och avfallshantering, under vilkas utförande det är möjligt att lättantändligt köldmedium släpps ut till det omgivande utrymmet.
• Innan arbetet utförs skall området runt utrustningen inspekteras för att försäkra att det inte fi nns några lättantändliga faror eller antändningsrisker.
• "Rökning förbjuden"-skyltar skall visas.

2-6. Ventilerat område

• Se till så att området är i det öppna eller att det är tillräckligt ventilerat innan systemet bryts upp eller något arbete med hetta utförs.
• Viss ventilation skall fortsatt fi nnas under den period som arbetet utförs.
• Ventilationen skall säkert skingra allt utsläppt köldmedium och helst föra ut det externt i säker luftmiljö.

2-7. Kontroller av köldmedieutrustningen

• Där elektriska komponenter byts skall de vara passande för syftet och enligt korrekt specifi kation.
• Tillverkarens underhålls- och serviceriktlinjer skall alltid följas.
• Om du är tveksam skall du rådfråga någon på tillverkarens tekniska avdelning för att få hjälp.
• Följande kontroller skall utföras på installationer där lättantändliga köldmedier används.

- Påfyllningsstorleken är enligt rumsstorleken inom vilken de köldmedieinnehållande delarna är installerade.

• Ventilationsmaskineriet och utloppen fungerar riktigt och hindras inte.
• Om en indirekt köldmediekrets används skall den sekundära kretsen kontrolleras efter närvaro av köldmedium.
• Markering på utrustningen fortsätter vara synlig och läsbar. Markeringar och skyltar som inte är läsbara skall korrigeras.
• Köldmedierör eller -komponenter är installerade i en position där de inte sannolikt kommer att utsättas för något ämne som kan fräta på de köldmedieinnehållande komponenterna, om inte komponenterna är konstruerade av material som i sig är resistenta mot frätning eller är ordentligt skyddade mot att bli så frätta.

• Reparation och underhåll av elektriska komponenter skall innefatta inledande säkerhetskontroller och komponentinspektionsprocedurer.
• Inledande säkerhetskontroller skall innefatta men ej begränsas till:-

-Att kondensatorer laddas ur: detta skall göras på ett säkert sätt för att undvika risk för gnistor.
-Att det inte fi nns några strömledande elektriska komponenter och ledningar exponerade under påfyllning, återvinning eller rensning av systemet.
-Att det fi nns full kontinuitet i jordningsförbindelsen.

• Tillverkarens underhålls- och serviceriktlinjer skall alltid följas.
• Om du är tveksam skall du rådfråga någon på tillverkarens tekniska avdelning för att få hjälp.
• Om ett fel förekommer som kan riskera säkerheten så skall ingen elförsörjning vara ansluten till kretsen förrän det är tillräckligt åtgärdat.
• Om felet inte kan korrigeras direkt men det ändå är nödvändigt att fortsätta driften skall en tillräckligt bra tillfällig lösning tillämpas.
• Utrustningens ägare måste informeras eller rapporteras så att alla parter underrättas därefter.

3. Reparationer på förslutna komponenter

• Under reparationer på förslutna komponenter skall all elförsörjning vara urkopplad från utrustningen som arbetas på före allt avlägsnande av förslutna höljen, osv.
• Om det är absolut nödvändigt att ha en elförsörjning till utrustningen under servicen så skall en form av läcksökning i permanent drift fi nnas vid den mest kritiska punkten för att varna om en möjlig farlig situation.
• Speciell uppmärksamhet skall riktas åt följande för att försäkra att arbete på elektriska komponenter inte resulterar i någon förändring av höljet på ett sådant sätt att graden av skydd påverkas. Detta skall innefatta skador på kablar, för stort antal anslutningar, uttag som inte gjorts efter originalspecifi kation, skada på förslutningar, inkorrekt fastsättning av packningsringar, osv.
• Se till så att apparaten är säkert monterad.
• Se till så att förslutningar och förslutningsmaterial inte har försämrats så att de inte längre tjänar syftet att förhindra att lättantändliga miljöer kan nå fram.
• Ersättningsdelar skall stämma överens med tillverkarens specifi kationer.

OBS: Användning av silikontätningsmedel kan hämma effektiviteten av vissa typer av läcksökningsutrustning. Komponenter säkra i sig behöver inte isoleras innan arbete utförs på dem.

4. Reparation av i sig säkra komponenter

• Tillämpa inga permanent induktiva eller kapacitansladdningar på kretsen utan att försäkra att detta inte överskrider den tillåtna spänningen och den ström som tillåts för utrustningen som används.
• Komponenter som är säkra i sig är de enda typer som kan arbetas på medan strömmen är på i en lättantändlig miljö.
• Testapparaten skall vara på rätt märkning.
• Ersätt endast komponenter med delar som specifi cerats av tillverkaren. Delar som ej specifi cerats av tillverkaren kan resultera i antändning av köldmedium i miljön kring ett läckage.

5. Kabeldragning

• Kontrollera så att kabeldragning inte utsätts för utslitning, korrosion, stort tryck, vibrationer, vassa kanter eller annan skadlig påverkan i omgivningen.
• Under kontrollen skall även tas i akt påverkan av föråldring eller kontinuerliga vibrationer från källor som kompressorer eller fl äktar.

6. Sökning av lättantändliga köldmedier

• Under inga omständigheter skall möjliga källor till antändning användas under sökning eller avkänning efter köldmedieläckage.
• En läcksökningslampa (eller annan sökutrustning där en bar fl amma används) får inte användas.

7. Läcksökningsmetoder

Följande metoder för detektering av läckage anses vara acceptabla för alla typer av system med köldmedium.

• Inga läckor detekteras vid användning av detektionsutrustning med en förmåga av 10–6 Pa·m3/s eller bättre, till exempel en helium sniffer.
• Elektroniska läckagedetektorer kan användas för att detektera brandfarliga köldmedier. Dock kan känsligheten inte vara adekvat eller kan behöva kalibreras om.

(Sökningsutrustning skall vara kalibrerad i ett köldmediefritt område.)

• Se till så att sökutrustningen inte är en möjlig källa till antändning och passar för det använda köldmediet.
• Läcksökningsutrustning skall vara inställd på en procentsats av köldmediets LFL och skall vara kalibrerad efter det använda köldmediet och den lämpliga procentsatsen gas (25 % max) bekräftas.
• Läcksökningsvätskor passar för användning med de fl esta köldmedier men användning av rengöringsmedel som innehåller klorin skall undvikas eftersom klorin kan reagera med köldmediet och fräta på kopparrörledningen.
• Om läckage misstänks skall alla bara fl ammor avlägsnas/släckas.
• Om ett köldmedieläckage hittas som kräver hårdlödning skall allt köldmedium återvinnas från systemet, eller isoleras (genom avstängningsventiler) i en del av systemet som är långt bort från läckaget. Syrefritt kväve (OFN) skall sedan rensa systemet både före och under hårdlödningsprocessen.

OFN = syrefritt kväve, typ av inert gas.

8. Avlägsning och tömning

• När du bryter upp köldmediekretsen för att utföra reparationer – eller i något annat syfte – skall konventionella procedurer följas. Men det är viktigt att bästa praxis följs eftersom lättantändlighet skall tas hänsyn till. Följande procedur skall följas: avlägsna köldmedium -> rensa kretsen med inert gas -> töm -> rensa igen med inert gas -> öppna kretsen genom skärning eller hårdlödning
• Köldmediepåfyllningen skall återvinnas i de korrekta återvinningscylindrarna.
• Systemet skall "spolas" med OFN för att göra enheten säker.
• Denna process kanske behöver upprepas fl era gånger.
• Komprimerad(/t) luft eller syre skall ej användas för denna uppgift.
• Spolning skall utföras genom att vakuumet i systemet bryts med OFN och påfyllning fortsätter tills arbetstrycket uppnås, därefter ventileras till säker luftmiljö, och till slut dras det ner till vakuum.
• Denna process skall upprepas tills det inte fi nns något köldmedium i systemet.
• När den sista OFN-påfyllningen används skall systemet ventileras ner till atmosfäriskt tryck för att göra det möjligt för arbete att utföras.
• Denna åtgärd är absolut nödvändig om hårdlödningsåtgärder på rörledningen skall utföras.
• Se till så att vakuumpumpens utlopp inte är nära några antändningskällor och att det fi nns ventilation tillgänglig.

9. Påfyllningsprocedurer

- Utöver vanliga påfyllningsprocedurer skall följande krav följas.

• Se till så att förorening av olika köldmedier inte förekommer när du använder påfyllningsutrustning.
• Slangar eller ledningar skall vara så korta som möjligt för att minimera mängden köldmedium som fi nns i dem.
• Cylindrar skall hållas upprätta.
• Se till så att köldmediesystemet är jordat innan systemet fylls på med köldmedium.
• Etikettera systemet när påfyllningen är slutförd (om det inte redan är gjort).
• Extrem försiktighet skall vidtas så att inte köldmediesystemet överfylls.
• Innan systemet återfylls skall det trycktestas med OFN (se #7).
• Systemet skall läcktestas då påfyllning slutförts men före igångkörning.
• Ett uppföljande läcktest skall utföras innan platsen lämnas.
• Elektrostatisk laddning kan ackumuleras och skapa farliga förhållanden när köldmediet fylls på och töms ut. För att undvika brand eller explosion, häv den statiska elektriciteten under överföringen genom att jorda och förbinda behållare och utrustning före påfyllning/uttömning.

10. Nedstängning

• Innan denna procedur utförs är det nödvändigt att teknikern känner till utrustningen och alla dess detaljer helt och hålllet.
• Det är rekommenderad god praxis att alla köldmedier återvinns säkert.
• Innan uppgiften utförs skall ett olje- och köldmedieprov tas ifall analys krävs före återanvändning av återkallat köldmedium.
• Det är nödvändigt att el finns tillgänglig innan uppgiften påbörjas.

a) Gör dig bekant med utrustningen och dess drift.
b) Strömisolera systemet.
c) Innan du försöker dig på denna procedur skall du se till att:

• mekanisk hanteringsutrustning är tillgänglig, om det krävs, för hantering av köldmediecylindrar;
• all personlig skyddsutrustning är tillgänglig och används korrekt;
• återvinningsprocessen övervakas hela tiden av en person med rätt kompetens;
• återvinningsutrustning och cylindrar överensstämmer med tillämpliga standarder.

d) Pumpa ur köldmediesystemet, om det är möjligt.

e) Om ett vakuum inte är möjligt, gör en förgrening så att köldmedium kan avlägsnas från olika delar av systemet.
f) Se till så att cylindern är på vågskålarna innan återvinning utförs.
g) Starta återvinningsmaskinen och använd enligt tillverkarens instruktioner.
h) Överfyll inte cylindrarna. (Inte mer än 80 % av volymen för vätskepåfyllning).

i) Överskrid inte det maximala arbetstrycket för cylindern, ens tillfälligt.

j) När cylindrarna har fyllts på korrekt och processen slutförts skall du se till så att cylindrarna och utrustningen avlägsnas från platsen omgående och alla isoleringsventiler på utrustningen är avstängda.

k) Återvunnet köldmedium skall inte fyllas på i ett annat köldmediesystem om det inte har rengjorts och kollats.

- Elektrostatisk laddning kan ackumuleras och skapa farliga förhållanden när köldmediet fylls på eller töms ut. För att undvika brand eller explosion, häv den statiska elektriciteten under överföringen genom att jorda och förbinda behållare och utrustning före påfyllning/uttömning.

11. Etikettering

- Utrustningen skall etiketteras så att det står att den stängts av och tömts på köldmedium.

- Etiketten skall vara daterad och signerad.

- Se till så att det fi nns etiketter på utrustningen där det står att utrustningen innehåller lättantändligt köldmedium.

12. Återvinning

- När du avlägsnar köldmedium från ett system, antingen för att utföra service eller stänga ned, är det rekommenderad god praxis att alla köldmedier avlägsnas säkert.

- När du överför köldmedium till cylindrar, se till så att endast lämpliga cylindrar för köldmedieåtervinning används.

- Se till så att korrekt antal cylindrar för att kunna ta systemets totala påfyllda mängd är tillgängligt.

- Alla cylindrar som ska användas ska vara ämnade för det återvunna köldmediet och etiketterade för det köldmediet (dvs. speciella cylindrar för återvinning av köldmedium).

- Cylindrar skall vara kompletta med tryckvakt och kopplade avstängningsventiler som fungerar bra.

- Återvinningscylindrar skall vara tömda och, om möjligt, nedkylda innan återvinningen utförs.

- Återvinningsutrustningen ska fungera bra med en uppsättning instruktioner om den aktuella utrustningen och skall vara passande för återvinningen av lättantändliga köldmedier.

- Dessutom skall en uppsättning kalibrerade vågskålar vara tillgängliga och fungera bra.

- Slangar skall vara kompletta med läckfria urkopplingskopplingar och i gott skick.

- Innan återvinningsmaskinen används skall du kolla så att den fungerar fullt tillräckligt bra, att den underhållits ordentligt och att kopplade elektriska komponenter är förslutna så att antändning förhindras vid eventuellt utsläpp av köldmedium.Rådfråga tillverkaren om du är tveksam.

- Det återvunna köldmediet skall återföras till köldmedieleverantören i korrekt återvinningscylinder, och ha rätt meddelande om avfallets överföringar (Waste Transfer Note) ordnat i anslutning.

- Blanda inte köldmedier i återvinningsenheter och speciellt inte i cylindrar.

- Om kompressorer eller kompressoroljor ska avlägsnas skall du se till så att de har tömts till en acceptabel nivå för att vara säker på att lättantändligt köldmedium inte fi nns kvar i smörjmedlet.

- Tömningsprocessen skall utföras innan kompressorn återlämnas till leverantörerna.

- Endast eluppvärmning av kompressorns stomme skall utföras för att påskynda denna process.

- När olja dräneras från ett system skall det utföras säkert.

Används ej i normal drift.
Tryck för att återställa fjärrkontrollen till standardinställning.

- För att ändra den horisontella luftfl ödesriktningen, rör det vertikala bladet manuellt innan du startar driften.

För att justera fl äkthastighet

• För AUTO, justeras inomhusfl äkthastigheten automatiskt enligt användarläge.
• För en låg bullernivå ska man välja den lägsta fl äkthastigheten (●).

För att nå en temperatur snabbt

- Denna åtgård fortsätter tills man avbryter den genom att på nytt trycka på knappen POWERFUT eller STÄNGER av enheten.

För att få en tyst drift

• Denna funktion reducerar luftfl ödesoljud.

För att få fräschör och en renare omgivning

• Den här funktionen ger dig ren luft, är mjukgörande för hud och hår, samt tar bort dålig lukt i rummet.
• Den här operationen kan aktiveras när enheten sätts på eller stängs av genom att trycka på knappen till nanoe™X. Under denna enskilda operation som utförs på nanoe™X kommer fl äktvarvtalet att baseras på fjärrkontrollens inställning.
• Om nanoe™X aktiveras innan enheten har stängts av kommer operationen som utförs på nanoe™X återupptas när enheten sätts på, detta inkluderar även timer ON/PÅ.

Underhållsvärme

15°C

8°C

• Bibehåll inomhustemperaturen vid 8/15°C. Fläkten växlar till hög fläkthastighet automatiskt.
• Denna funktion ändrar användarläget och kan raderas genom att MODE trycks ner.
• Avfrostning vid utomhusenheten kan resultera i plötslig kall luft från inomhusenheten. Eliminera kall luft med uppvärmningsläget.

Ställa in timern

2 inställningar för ON- och OFF-timer finns tillgängliga för att sätta på enheten till ON eller stänga av den till OFF vid olika förinställda tider.

① Välj ON eller OFF timer

- Vid varje tryckning:

Exempel:

OFF kl. 22:00

②Ställa in tiden

③Bekräfta

• För att stänga av ON- eller OFF-timern, tryc på TIMER ON eller TIMER OFF för att välja 1 respektive 2 och tryck sedan på CANCEL.
• Om timern avbryts manuellt eller på grund av strömavbrott, kan du återställa timern igen genom att trycka på TIMER ON eller TIMER OFF för att välja respektive ⏻1 eller ⏻2 och tryck sedan på SET.
• Den närmaste timerinställningen visas och aktiveras i följd.
• Timeroperation är baserad på klockan i fjärrkontrollen och den upprepas dagligen när den väl är inställd. För klockinställning, se Snabbguide.

Obs

POWERFUL

QUIET

nanoe X

- Kan aktiveras i alla lägen och kan stängas av genom att motsvarande knapp trycks ned en gång till.

POWERFUL

QUIET

+8/15°C HEAT

- Kan inte väljas samtidigt.

Driftsläge

VÄRME : Strömindikatorn blinkar i det inledande skedet av detta steg. Enheten tar en stund att värmas upp.

• För system där VÄRME-läget är låst, om något annat driftsläge än VÄRME har valts, stoppas inomhusenheten och POWER-indikatorn börjar blinka.
• Enheten kanske stoppar varmluftstillförseln för avisningen. Avisningsindikatorn är PÅ under denna funktion.

KYLA : Tillhandahåller effektiv komfortabel kylning för att passa dina behov.

TORRT : Enheten arbetar med låg fläkthastighet för att ge en mild nedkylning.

FAN : För att få luften att cirkulera i rummet.

AUTO : Under drift kommer strömindikatorn att blinka i början. Enheten väljer driftläge var 10 minut beroende på dess inställning och rumstemperatur.

Temperaturinställning för energibesparing

Du kan spara energi om enheten används inom det rekommenderade temperaturintervallet.

VÄRME : 20,0 °C \~ 24,0 °C / 68 °F \~ 75 °F.

Om AUTO är inställt, kommer klaffen att svänga upp/ner automatiskt.

I läget VÄRME:

Om AUTO är inställt är den horisontella klaffen låst i ett förbestämt läge.

Automatisk återstartkontroll

Om strömmen kommer tillbaka efter ett strömavbrott återstartar driften automatiskt efter en tidsperiod med föregående driftläge och luftriktning.

- Denna kontroll är inte tillämpbar om TIMER är inställd.

Driftsförhållanden

Använd denna luftkonditionering i temperaturintervallet som indikeras i tabellen.

Temperatur °C (°F)		Inomhus Utomhus
		DBT WBT	DBT WBT
KYLA	Max. 32 (89.6)	23 (73.4)	43 (109.4)	26 (78.8)
	Min.	16 (60.8)	11 (51.8)	-15 (5.0)	-
VÄRME	Max. 30 (86.0)		24 (75.2)	18 (64.4)
	Min.	16 (60.8)	-	-25 (-13.0)	-
+8/15°C VÄRME	Max.	15 (59.0)	-	-	-
	Min.	8 (46.4)	-	-25 (-13.0)	-

DBT: Torr temperatur, WBT: Våt temperatur

För att säkerställa optimal prestanda för enheten måste rengöring utföras vid regelbundna intervall. Smutsig enhet kan ge tekniska fel och du kan se felkoden "H 99". Kontakta en auktoriserad återförsäljare.

• Slå ifrån strömmen och koppla ur enheten innan rengöring utförs.
• Rör ej aluminiumfl änsen, den vassa delen kan orsaka skada.
• Använd inte bensin, thinner eller skurpulver.
• Använd endast tvål (≈ pH 7) eller neutrala hushållsrengöringsmedel.
• Använd inte varmare vatten än 40 °C / 104 °F.

Inomhusenhet

Inomhusenhet

Torka försiktigt med en torr, mjuk trasa.

Spolen och fl äktarna ska rengöras minst var 6:e månad av en auktoriserad återförsäljare.

Utomhusenhet

Rengör från skräp som befi nner sig runt enheten. Rensa bort allt som blockerar från avloppsröret.

Luftfi Iter

En gång var 2:e vecka

• Tvätta/skölj fi ltren försiktigt med vatten för att undvika skada på fi lterytan.
• Torka fi ltren noggrant i skuggan, borta från eld eller direkt solljus.
• Byt ut fi ltret om det är skadat.

① Ta bort frontpanelen
② Ta bort luftfi Iter

① Sätt fast luftfi Iter

① Sätt fast luftfi Iter

① Sätt fast luftfi Iter

① Sätt fast luftfi Iter

① Sätt fast luftfi Iter

① Sätt fast luftfi Iter

① Sätt fast luftfi Iter

① Sätt fast luftfi Iter

① Sätt fast luftfi Iter

① Sätt fast luftfi Iter

Frontpanel

Avlägsna frontpanelen

① Tryck in fl iken på frontpanelens båda sidor.
② Öppna frontpanelen
③ Haka av snodden.
④ Lyft upp frontpanelen för att avlägsna den.
• Torka framsidan med en torr, mjuk trasa.
⑤ Installera frontpanelen genom att följa avlägsningsproceduren i omvänd ordning.

Följande yttringar är ej tecken på tekniska fel.

Yttring Orsak
POWER-indikeringen blinkar innan enheten startar.	• Detta utgör ett förberedande funktionssteg när ON timer har ställts in.När Timern är satt i läget ON, kan enheten starta tidigare (upp till 35 minuter) före den faktiska inställda tiden för att kunna nå den önskade temperaturen till den inställda tiden.
När ingen varmluft tillförs i läget VÄRME blinkar POWER-lampan (och klaffen stängs).	• Enheten är i avfrostningsläge.
POWER-signalen blinkar och stoppar när COOL/ DRY-läge (KYLA/TORRT) är i drift.	• Systemet har låsts för att drivas i läget HEAT (VÄRME) endast.
TIMER-indikeringen är alltid på.	• Den inställda timertiden upprepas dagligen när den är inställd.
Under avisningsfunktionen, är bladet stängt.	• LUFTRIKTNING är inställd på AUTO.
Driften fördröjs några minuter efter återstart.	• Fördröjningen utgör ett skydd för enhetens kompressor.
Kapaciteten för kylning/uppvärmning minskas när fläkthastigheten står på den lägsta inställningen.	• Den låga fläkthastigheten prioriterar låg ljudnivå, så kapaciteten för kylning/uppvärmning kan minskas (beroende på förhållande). Öka fläkthastigheten om du vill öka kapaciteten.
Fläkten i inomhusdelen stannar tillfälligt vid uppvärmning.	• För att undvika kallras under avfrostning.
Fläkten i inomhusdelen stannar tillfälligt vid automatisk fl äkthastighet.	• Detta hjälper till att avlägsna omgivande lukt.
Luftfl ödet fortsätter även efter att användningen stoppats.	• Utsläppning av återstående värme från inomhusenheten (max 30 sekunder).
Rummet har en speciell lukt.	• Detta kan bero på en fuktig lukt som avges från väggen, mattan, möblerna eller textilier.
Knakande ljud vid drift.	• Temperaturförändringar orsakar utvidgningen/sammandragningen hos enheten.
Låter som rinnande vatten under drift.	• Flöde av kylmedel inuti enheten.
Dimma kommer ur inomhusdelen.	• Kondensering på grund av kylprocessen.
Utomhusdelen avger vatten/ånga.	• Kondensering eller avdunstning sker på rören.
Missfärgning av vissa plastdelar.	• Missfärgning drabbar materialtyper som används i plastdelar, och påskyndas vid utsättande för värme, solljus, UV-ljus, eller miljöfaktorer.

Kontrollera följande innan du ringer för att få hjälp.

Yttring Kontrollera
Drift i läget VÄRME/KYLA fungerar inte effektivt.	Ställ in temperaturen korrekt.Stäng alla dörrar och fönster.Rengör eller byt ut fi ltren.Ta bort eventuella hinder vid öppningarna för luftintag och luftutsläpp.
Det hörs oljud under drift.	Kolla ifall enheten installerats med en lutning.Stäng frontpanelen ordentligt.
Fjärrkontrollen fungerar inte.(Displayen är svag eller sändningssignalen är svag.)	Sätt i batterierna korrekt.Byt ut svaga batterier.
Enheten fungerar inte.	Kolla ifall strömbrytaren är frånslagen.Kolla ifall timern har ställts in.
Enheten tar ej emot signal från fjärrkontrollen.	Se till så att mottagaren ej är skymd bakom något.Vissa fl uorescerande ljus kan störa signalen. Kontakta en auktoriserad återförsäljare.

När ...

■ Frjärrkontrollen saknas eller ett tekniskt fel har uppstått.

1. Tryck på knappen en gång för att använda i AUTO-läge.
2. Tryck och håll inne knappen tills du hör 1 signal, släpp sedan för att använda i forcerat KYL-läge.
3. Repetera steg 2. Tryck och håll inne knappen tills du hör 2 signaler, släpp sedan för att använda i forcerat VÄRME-läge.
4. Tryck på knappen igen för att stänga av.

■ Indikatorerna är för ljusstarka

- För att dämpa eller återställa enhetens signalljusstyrka, rikta fjärrkontrollen mot mottagaren och tryck och håll ner i5 sekunder.

■ Utföra en säsongsundersökning efter en längre tid utan användning

• Kontrollera fjärrkontrollens batterier.
• Kontrollera så att öppningarna för luftintag och luftutgång inte hindras av något.
• Använd knappen Auto OFF/ON (Auto AV/PÅ) för att välja COOL/HEAT-läge (KYLA/VÄRME). Efter 15 minuters drift är det normalt att ha följande temperaturskillnad mellan luftinloppen och luftutsläppen:

KYLA: ≥8 °C / 14,4 °F VÄRME: ≥14 °C / 25,2 °F

■ Enheterna kommer inte att användas under en längre period

• Aktivera VÄRME-läget (VÄRME) i 2-3 timmar för att avlägsna kvarvarande fukt i de interna delarna för att förhindra mögeltillväxt.
• Slå ifrån strömmen och koppla ur enheten.
  • Ta ur batterierna ur fjärrkontrollen.

ICKE FUNKTIONSDUGLIGA KRITERIER

STÄNG AV STRÖMTILLFÖRSELN OCH KOPPLA UR och rådfråga sedan auktoriserad återförsäljare vid följande omständigheter:

• Onormala ljud vid drift.
• Vatten/främmande partiklar har kommit in i fjärkontrollen.
• Vattenläcka från inomhusenheten.
• Strömbrytaren stängs ofta av.
• Elkabeln överhettas.
• Brytare eller knappar fungerar inte korrekt.

Hur man hämtar felkoder

Om enheten stoppar och TIMER-indikatorn blinkar, använd fjärrkontrollen för att hämta felkoden.

① Tryck i 5 sekunder

③ Tryck under 5 sekunder för att sluta kontrollera

② Tryck tills du hör ett bipljud och anteckna sedan felkoden

④ Stäng av enheten och meddela felkoden till auktoriserad återförsäljare

- För vissa fel får du återstarta enheten för begränsad drift om det hörs 4 pip när driften startar.

Diagnosvisning	Avvikelse/Skyddskontroll
H 00 Inget minne eller fel
H 11	Onormal kommunikation mellan inomhus/utomhus
H 12	Inomhusenhetskapacitet ej överensstämmande
H 14	Avvikelse för inomhus-inloppslufttemperatursensor
H 15	Avvikelse för utomhus-kompressortemperatursensor
H 16	Avvikelse för utomhus-strömtransformator (CT)
H 17	Avvikelse för utomhus-sugtemperatursensor
H 19 Mekanismlås för inomhusfl äktmotor
H 21 Avvikelse för inomhus-fl ödesväxlardrift
H 23	Avvikelse för inomhus-värmeväxlartemperatursensor 1
H 24	Avvikelse för inomhus-värmeväxlartemperatursensor 2
H 25	Avvikelse för inomhusjonenhet
H 26 Avvikelse för Minus-JON
H 27	Avvikelse för utomhuslufttemperatursensor
H 28	Avvikelse för utomhus-värmeväxlartemperatursensor1
H 30	Avvikelse för utomhus-tömningsrörstemperatursensor
H 31 Avvikande swimmingpoolsensor
H 32	Avvikelse för utomhus-värmeväxlartemperatursensor2
H 33	Inomhus/utomhus-felanslutningsavvikelse
H 34	Avvikelse för utomhus-värmestrålartemperatursensor
H 35	Inomhus/utomhus-vattenmotströmsavvikelse
H 36	Avvikelse för utomhus-gasrörstemperatursensor
H 37	Avvikelse för utomhus-vätskerörstemperatursensor
H 38	Inomhus/utomhusmisspassning (märkeskod)
H 39	Avvikande inomhus-driftenhet eller -standbyenheter

Diagnosvisning	Avvikelse/Skyddskontroll
H 41	Avvikande kabel- eller rörledning anslutning
H 50 Ventilationsfl äktmotor låst
H 51 Ventilationsfl äktmotor låst
H 52	Avvikelse för vänster-högerväxlarfästning
H 58 Avvikelse för inomhusgassensor
H 59 Ecosensoravvikelse
H 64	Utomhus-högtryckssensoravvikelse
H 67 nanoe-avvikelse
H 70 Ljussensoravvikelse
H 71	Avvikelse för DC-kylfläkt inuti styrkort
H 72 Avvikelse för tanktemperatursensor
H 97 Mekanismläs för utomhusfl äktmotor
H 98 Inomhushögtrycksskydd
H 99 Frysskydd för inomhusdriftenhet
F 11 4-vägsventilväxlingsavvikelse
F 16 Totalbelastningsströmskydd
F 17	Avvikelse för inomhus-standbyenhetsfrysning
F 18 Avvikelse för blockerad torr krets
F 87 Överhettingsskydd för kontrollåda
F 90	Kretsskydd för effektfaktorkorrigering (PFC)
F 91 Köldmediesystemavvikelse
F 93	Avvikande omlopp för utomhuskompressor
F 94	Överskydd för kompressorutloppstryck
F 95 Högtrycksskydd för utomhuskylning
F 96	Överhettingsskydd för strömtransistormodul
F 97 Kompressoröverhettingsskydd
F 98 Totalbelastningsströmskydd
F 99	Toppavkänning för utomhuslikström (DC)

* Vissa felkoder kanske inte är tillämpliga för din modell. Rådfråga auktoriserad återförsäljare för klargörande.

Information för användare om hopsamling och avfallshantering av gammalt material och använda batterier

Dessa symboler på produkter, förpackningar och/eller medföljande dokument betyder att man inte ska blanda elektriska och elektroniska produkter eller batterier med vanliga hushållssopor.

För att gamla produkter och använda batterier ska hanteras och återvinnas på rätt sätt ska man ta dem till passande uppsamlingsställe i enlighet med nationella bestämmelser och direktiven 2002/96/EC och 2006/66/EC.

När du kasserar dessa produkter och batterier på rätt sätt hjälper du till att spara på värdefulla resurser och förebygga en potentiell negativ inverkan på människors hälsa och på miljön som annars skulle kunna uppstå p.g.a. otillbörlig avfallshantering.

För mer information om uppsamling och återvinning av gamla produkter och batterier, var god kontakta din kommun, din avfallshanterare eller det försäljningsställe där du köpte din artikel.

Olämplig avfallshantering kan beläggas med straff i enlighet med nationella bestämmelser.

För affärsanvändare inom den Europeiska Unionen

Om du vill kassera elektrisk eller elektronisk utrustning, var god kontakta din återförsäljare eller leverantör för ytterligare information.

[Information om avfallshantering i länder utanför den Europeiska unionen]

Dessa symboler är endast giltiga inom den Europeiska Unionen. Om du vill kassera dessa föremål, var god kontakta dina lokala myndigheter eller din lokala återförsäljare och fråga efter rätt metod för avfallshantering.

Notering till batterisymbolen (nedtill, två symbolexempel):

Denna symbol kan användas i kombination med en kemisk symbol. I detta fall iakttar den de krav som ställs upp i direktivet för den aktuella kemikalien.

VARNING	Denna symbol visar att det i denna utrustning används ett lättantändligt köldmedium. Om köldmediet läcker ut fi nns det tillsammans med en extern antändningskälla risk för antändning.		Denna symbol visar att användarinstruktionerna skall läsas noggrant.
	Denna symbol visar att servicepersonal skall hantera denna utrustning med referens till installationsanvisningarna.		Denna symbol visar att det fi nns information inkluderad i användarinstruktionerna och/eller installationsanvisningarna.

Denna luftkonditionerare innehåller en biocidprodukt.

Joniserad luft bildad av en enhet som finns i luftkonditioneraren inaktiverar bakterier och virus i luften, och på ytor, och hämmar mögeltillväxt på ytor.

Aktiva ämnen: Fria radikaler som genererats in situ från omgivande luft eller vatten

- For enkelte feil kan du starte enheten på nytt med begrenset drift hvis det kommer 4 pipelyder när driften starter.
