BRUKSANVISNING K1635X BlackLine

BlackLine Elektrisk kedjesåg K1635X

Svensk

ELEKTRISK ANSLUTNING

Innan ni sticker in stickkontakten i vägguttaget, försäkra er om att nätspänningen motsvarar den som är angiven på märkplåten/typskylten.

TEKNISKE DATA:

Spänning: 230V\~50 Hz

Effekt: 1600W

Tomgångsvarv: 6800 o/min

Hastighet: 13 m/s

Svärd längd: 14" (35 cm)

Vikt: 4,7 kg

Olja kapacitet: 120 ml

Bromstid: 0,1 s

Vibration, max: 4,66 m/s

Ljudnivå: 97,3 dB(A)

Skyddklass: IP20

Art. no.: 530780

SÄKERHETSINSTRUKTIONER:

NB! Dessa instruktioner måste följas.

1. Läs och förstå hela denna bruksanvisning innan maskinen tas i bruk.

2. Använd skyddsutrustning som skyddsglasögon, hörselskydd, handskar, stövlar och skydds byxor.

3. Rengör såg området så att det inte är några främ mande föremål vid arbetsområdet..

4. Se till att du står stadigt under arbetsmomentet.

5. Se upp för spänningar i trävirket, dessa kan ge bak slag ev. rotvälta mot utövare.

6. Utsätt aldrig sågen för regn eller hög luftfuktighet.

7. Håll barn borta från arbetsområdet.

8. Förvara sågen på en torr plats där barn inte kan nå den.

9. Sågen får endast användas för bearbetning an trä.

10. Undvik att ha armband, ringar, och löst sittande kläder.

11. Bär sågen i fronthandtaget när sågen är avstängd och håll fingrarna borta från brytaren.

12. Se till att arbetsstycket är ordentligt fastsatt.

13. Slå av och ta ut kontakten föra all form av underhåll.

14. Kontrollera att maskinen ej är påslagen när du sätter i kontakten.

15. Använd förlängningskabel som är godkänd för utomhusbruk.

16. Arbeta ej med sågen om du är trött eller ouppmärksam.

17. Använd ej sågen om några delar är trasiga eller slitna.

18. Använd endast original reservdelar.

19. Service och reparationer får endast utföras av auktoriserad personal.

20. Håll sågen ordentlig med båda händerna.

21. Såga ej över skulderhöjd.

22. Se till att handtaget är torrt och rent.

23. Rengör sågen efter varje användning.

24. Starta avverkning först när sågen är i gång och kedjan går.

25. Kontrollera alltid så att det ej är någon skada på elkabel och förlängningssladd innan start.

26. Använd aldrig sågen i närhet av brännbart eller explosivt material.

27. Håll personer och djur på tryggt avständ från arbet sområdet.

28. Kontrollera att spänning och frekvens som anges på sågen överensstämmer med nätspänningen.

VIKTIGT:

Backslag kan uppstå om fronten på svärdet träffar en hård punkt, ev. kilar fast i arbetsstycket vid fällning/kapning. Om detta uppstår kan det bli ett backslag av sågen med följd av att man kan mista kontrollen över sågen. Genom att förstå hur dessa backslag kan uppstå och hur man kan förhindra detta, minskas risk för olyckor. Håll alltid ordentligt med båda händerna i sågen samt kontrollera att arbetsområdet är rent från hinder.

VIKTIGT:

Om sågen kilar fast i trät, stoppa motorn, lyft stocken och ändra dets position. Prova aldrig att frigöra sågen genom att vrida och dra i sågen mens den går. Arbetar du med stockar som ligger på marken bör du vara försiktig så att kedjan ej träffar marken.

ANVÄNDNING AV KEDJESÅGEN

Denne såg är tillverkad för hobby brukare, ej för proffs bruk. Får endast användas till sågning i trä.

På en ny såg skall man göra följande innan bruk: - Justera kedjan.

- Fyll på olja.

Sågen får ej startas innan dessa punkter uppfylls

SVÄRDET/KEDJAN

1. Lossa muttern (pos. 5), och skruva fast muttern med händerna.

2. Skruva justeringsskruven (pos. 18) medurs för att sträcka kedjan, moturs för att släppa efter. Justera tills avståndet mellan svärd och kedja är 5mm (se ill.) mitt på svärdet..

3. Skruva fast muttern väl. (pos. 5).

OBS! Vid byte av svärd/kedja; se till så att du har rätt ROTATIONSRIKTNING! Se skyddet/svärd.

NB! Nya sågkedjor vill sträcka sig och behöver kontinuerlig kontroll. Justering/kedjespänning skal endast ske när sågkedjan är avkyld.

Fyll olja på tanken.

På denna såg är det automatisk oljesmörjning.

NB! Kontrollera att det alltid är olja på tanken när du använder sågen.

BlackLine Elektrisk kedjesåg K1635X

Svensk

ANDÄDNING

• Kontrollera att kedjebromsen (pos. 8) inte är på. För att slå av den dra den mot dig.
• Sätt i kontakten.
• Håll sågen med båda händerna.
• Tryck på låsknappen med höger tumme.
• Tryck in start brytaren, så att sågen startar.
• Sågen vill stoppa när du släpper brytaren.

KEDJEBROMS/SKYDD

Denna såg är utrustad med en kedjebroms (pos. 8). Detta är för att sågen skal stanna fortare om något oförutsett sker. Denna fungerar även som ett skydd för handen.

Om denna förs fram vill sågen stanna med en gång. Detta kan testas genom att starta sågen som vanligt, för därefter kedjebromsen framåt. Sågen skall då omedelbart stanna

NB! Om detta ej fungerar, kontakt ser vice personal.

INSTRUKTIONER FÖR FÄLLNING AV TRÄD

Små träd upp till 15-18 cm kan sågas rakt över i ett stycke. Ved tjockare träd, följ dessa instruktioner:

• Pass på at ingen er i trädets fallzon.
• Pass på att du har en reträttväg.
• Stå stadigt.
• Pass på att det inte är några främmande elementer der du skal såga.
• Stå på siden av trädet.
• Bestäm dig för vilket håll trädet skall falla.
• På den sidan trädet skall falla, kapa 1/4 in i trädet.
• Därefter kapa på samma sida i 450 vinkel ned mot det första snittet. Ta ut biten.
• Därefter kapas på motsatt sida rakt mot de första två snitten.
• Såga ej helt igenom trädet, låt det vara ca. 1/10 av trädets diameter kvar.
• Putta in en kil i det sista snittet samt pressa trädet i fallriktningen.

NB! Kontrollera att fallzonen är fri.

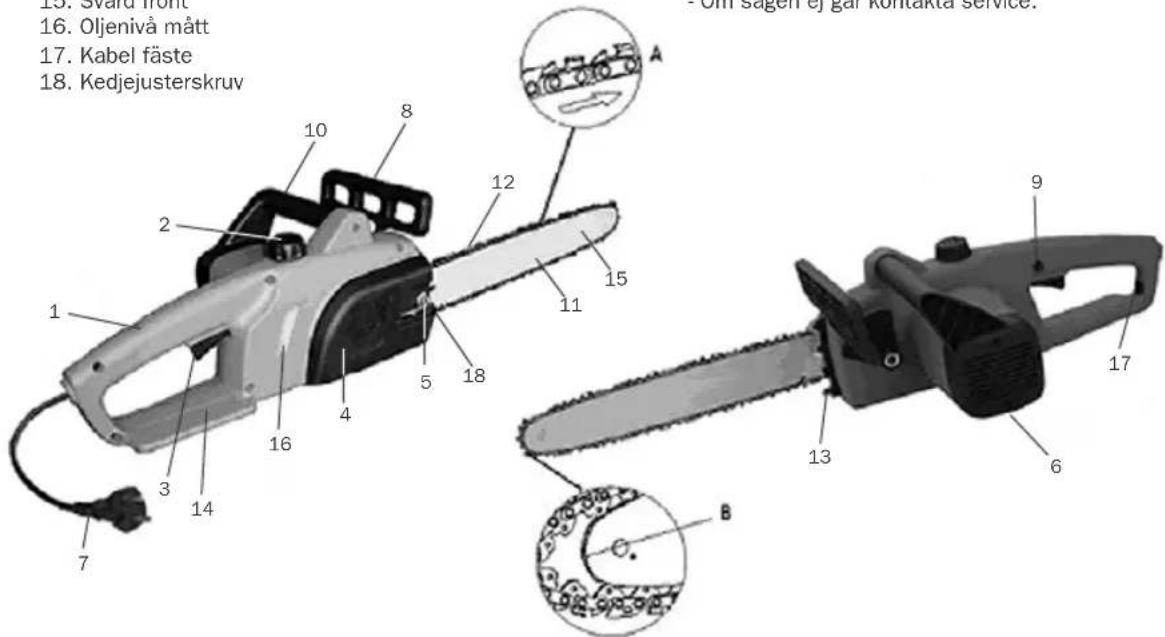

RESERVDELS LISTA :

1. Bakre handtag
2. Olje topp
3. Start brytare
4. Sido skydd
5. Mutter
6. Elektrisk motor
7. Ledning
8. Kedjebroms/skydd
9. Lås knapp
10. Främre handtag
11. Svärd
12. Kedja
13. Tänder
14. Skydd
15. Svärd front
16. Oljenivå mått
17. Kabel fäste
18. Kedjejusterskruv

UNDERHÅLL

Före all form av rengöring och underhåll skall kontakten tas ut.

RENGÖR ALLTID KEDJESÄGEN EFTER VARJE ANVÄNDNING.

Tag bort allt sågspån, smuts och olja.

• Tag av svärd och kedja samt rengör dessa. Smörj därefter kedja och fronten på svärdet.
• Blås bort all smuts från motor.
• Förvara sågen på et torrt ställe oåtkomligt för barn.
• Om några delar är skadade eller defekta, kontakta service.
• Använd endast original reservdelar.
• Om sågen ej går kontakta service.

BlackLine Elektrisk kjedesag K1635X

Norsk

ELEKTRISK TILKOBLING

Fyll olje på tanken.

På denne sagen er det automatisk oljesmøring.

NB! Sjekk at det alltid er olje på tanken när du bruker sagen.

BlackLine Elektrisk kjedesag K1635X

Norsk

BRUK

Maskinen har 2 års garanti gällande från av köparen styrkt innköpsdatum. Garanti gäller endast för material- eller fabrikationsfel. Garanti upphör att gälla om bruksanvisningen ej följts eller om maskinen utsatts för onormal belatning eller drift. Alla transpor tkostnader eller demonteringskostnader är för köparens räkning. Vid eventuella tvister gäller Allmänna reklamationsnämdens rekommendationer.

TILLVERKAR DEKLARATION

Undertecnad firma

Glsle Krlgsvoll AB

B Jönssons v 4

S-302 41 Halmstad

försäkrar under eget ansvar att maskinen

Produkt ....Kedjesåg

Märke ......Black Line

Modell typ.....K1635X

överensstämmer med följande norm EN50144-1/A1:2002, EN50144-2-13:2002, EN55014-1/A2:2002, EN61000-3-2:2000, EN61000-3-11:2000, EN55014-2/A1:2001

Kasserade elektriska produkter skall inte kastas till- sammans med hushållsavfall. För säker hantering, lämna kedjesågen vid närmaste avfallsanläggning. Detta enligt WEEE (Waste from Electrical and Electronic Equipment) direktiv, gällande från augusti 2005.

Halmstad, 2006-08-01

Andunwijow

VD, Gisle Krigsvoll AB

NorskSvensk

GARANTI

Text, bilder och uppgifter gäller vid tryckning av denna bruksanvisning. Vi förbehåller oss rätten att uppdatera bruksanvisningen, om maskinen skulle ändras väsentligt.

2006 © Gisle Krigsvoll AB
