BRUKSANVISNING Flash 24 Fini

Bruksanvisingens betydelse och användning

• Denna bruksanvising ske ses som en del av kompressorn. Darför börden behállas under hela kompressorns brukstid. Skulle kompressorn säljas vidare sö tillse attenna bruksanvising bifogas kompressorn.
• Förvara bruksanvisingen lättåtkomlig for operatoren, men väl skyddad frän ämnen som skulle kunna skada den.
• Bruksanvisingen ske lasas noggrant innan kompressorn tas i bruk. Läs den sö fort du har problem med kompressørns Funktion.
• Speciellt ska sakerhetsanvisingarna lasas. Om ej detta sker kan personer ull kompressorn komma till skada.
• Listan over reservdilar ar inte en del av bruksanvisningen,utan levereras endast till vara auktoriserade Återförsäljare.
• Förlorasenna bruksanvisning, begar en ny hos tillverkaren.

Tecken

• För en snabb och enkel Lösning av bruksanvisingen har tecken anvånts for belysa viktig information. Dock fråntager dessa tecken ej att bruksanvisingen lases noggrant.

WARNING Belyser att det ar viktigt att tillse sakerheten for operatoren och andra personer i kompressorns arbetsomrade, aller for själva kompressorn. SPECIALIST Vid varje tillfalle detta tecken visas, sä innebär det att arbetet kräver auktoriserad servicepersonal.

VIKTIGT Detta innebar att instruktioner erler foreskrifter ske foljas for att underlatta service erler belysa ett viktigt moment.

OBSERVERA NAR ETT ELLER FLERA TECKEN VISAS OVERST PÅ SIDAN, SÅ REFERERAR DE TILL ALLA AVSNITT PÅ DEN SIDAN.

Garanti

Denna kompressor ar levererad after fabrikstest. Garantin innefattar 12 manader fran leveransdatum. Garantin gäller endast kunden enligt de kontraktseniga och administrativa foreskriffterna och om kompressorn ar installerad och använd enligt instruktionerna ienna bruksanvisning. Tillverkaren reparerar erler byter alla delar med fabrikationsfel kostnadsfritt. Våra tekniker "Auktoriserad service" har det slutgiltiga utlätandet.

Arbetskostnaden innefattas ej av garantinutan debiteras after faktisk kostnad. Allt ansvar for direkt ell er indirectskada paa personer ell ergendom som fororsakats av oaktsamhet ell inkorrekt underhall ingar ej i garantin. Den ar begransad till drift ell tilverknings felaktigheter. Alla delar som betraktas som slitage-detailjer ingar ej i garantivillkoren. Detsamma galler kostnader for transport, overnattning, nedmontering och atermontering av var tekniker, som ocksa debiteras kunden nar de patrafade felen inte ar vart fel.

1. ALLMÄN INFORMATION

1.1 Leveransstatus och uppackning

• Maskinen levereras i en kartong val skyddad mot stotar.

Färe godtagande av leverans, kontrollera samtiga tillbehör SAMTATT maskinen ar fri frän skador. Det finns inga mojligheter till klagomål after det att leveransen har accepterats.

1.2 Förpackningsmaterial

Vi rekommenderar att forpackningen sparas om kompressorn ske flyttas. Behall den

atminstone under garantiperioden, aftersom det blir lattare och sakrare vid en eventuell forsandelse till serviceverkstaden.

Efterat levereras forpackningen till den lokala atervinningsanlaggningen.

1.3 Beskrivning av kompressorn och tillbehör

• Denna kompressor ingår i série OILLESS, dvs. de kompressorer som inte behöver smörjas. Förutom att det underlättar användningen ar det normala underhålet mycket att och begränsat. Vidare gör det att kompressorn kan placeras på lutande planutan att det forhindrar en korrekt Funktion som ar fallet vid smorda kompressorer.

Denna kompressor fungerar med likstrom och ar inte forberedd for matning via det normala distributionsnätet med vaxelström.

• Din kompressor levereras med foljande tillbehör:

1) bra克斯- och underhällsanvisning
2) elkablar med anslutningsklammor

1.4 Avsedd användning

Denna kompressor ar tillverkad och konstruerad for användingutanfor de normala arbetsplatserna. Den ar speciellt avsedd for de som behover en tryckluftskalla i olika situationer: i baten, i bilen/husvagnen och pa samtiga platser dar det inte finns en fast energikalla.

Det kan anslutas ett flertal olika tryckluftstillbehör till kompressorn. Dä kompressorn ante har nàgon behällare och inte klarar nödsituactioner, avrades det fran användning av de tillbehör som behöver tryckluft langa tider (ex. sprutpistol). Använd tillbehören korrekt genom att noggrant lasa instruktionerna i respektive bruksanvising.

1.5 Sakerhetsanvisningar

Läs denna bruksanvisning noggrant fore samtiga ingrepp på kompressorn. Alla former av andringar, felaktig hantering och användning som strider mot anvisiningarna ienna bruksanvisning ar forbjudna. Tillverkaren fransager sig allt ansvar vid otillbörlig användning eller vid användning som inte överensstämmer med anvisiningarna iBruksanvisningen.

1.6 Vad ske GÖRAS

• Klargör hur kompressorn snabbt stoppas och hur övriga driftfunktioner fungerar.
  Bryt strömmen till kompressorn före varje ingrepp sà att oförutsedd start ej kan ske.
• After serviceingrepp, kontrollera noga att alla delar ar korrekt monterade.
• För en saker drift, utfor en kontroll enligt avsnittet om igangsätting innan du starter kompressorn.
• Håll barn och djurutanfor kompressorsn arbetsomrade for att undvika olyckshändelsersom orsakas av de tillbehör som ar anslutna till kompressorn.
• Läs noga instruktionerna som avser det tillbehör som används.

1.7 Vad FÄR ALDRIG GÖRAS

• Placera aldrig lattantändiga foremål erler foremål av nylon och tyg i narheten av och/elleller på kompressorn.

• Använd aldrig kompressorn om elkabeln är trasig aller om anslutningen ej är korrekt.

• Tillåt aldrig att nagon använder kompressorn utan att ha fätt korrekta anvisningar.
• Använd aldrig kompressornutan luftfiltret monterat.
  Rikta aldrig tryckluftsstralen mot manniskor aller djur.
• Overskrid aldrig reckommenderat maximalt tryck for det tillbehör som används.
• Försök aldrig mata kompressorn via det normala distributionsnätet med växelström.

2.1 Placering

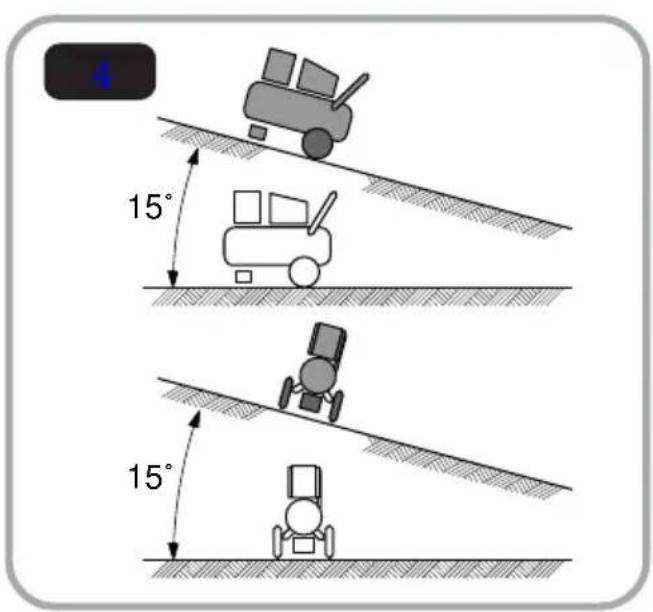

• Som det nämnts i kapitel 1.3 fungerar kompressorn korrekt även om den placeras på ett lutande plan med en vinkel på over 15^ (fig. 4).

• För att kompressorn ska fungera korrekt och länger råder vi dig att särskilt uppmärksamt ta hänsyn till foljande:

1) lag procentsats fint stoft i omgivningen;

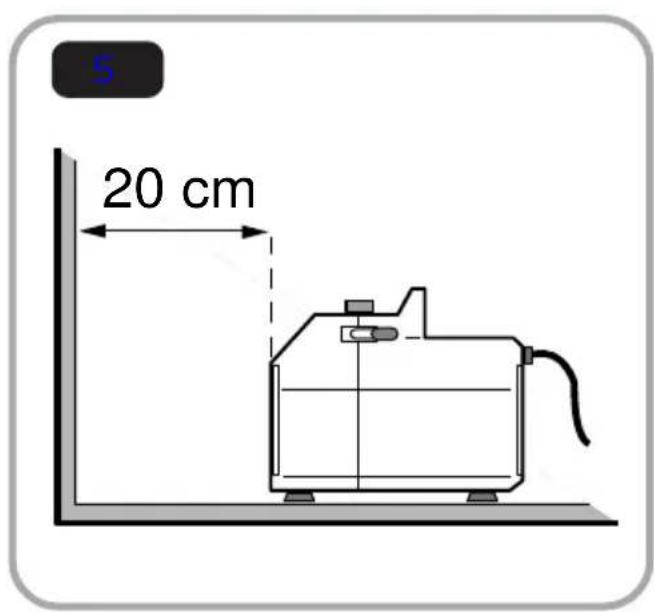

2) lamna ett avstand pa minst 20 cm mellan kompressorn och alla foremål som kan hindra luften fran att passera, annars forsamras ventilationen och nedkylningen (fig.5);
3) placera inte kompressorn på foremål som ar i rörelse eller instabila (ex. motorhuv nar motorn ar igång).

2.2 Elektrisk anslutning

Kompressorn levereras till kunden after fabrikstest av tillverkaren. Den ar alltså klar att anvandas direkt vid köpet.

• Den elektriska anslutningen ar mycket viktig. Innan arbetet pabörjas ar det ar det av största vikt att fösakra sig om att natspanninger motvarsar spanninger som anges på kompressorns produktetikett (eller på etiketten påBruksanvisingens omslag) och att kompressorns strömbrytare (C) star i lage (0) (fig. 3).

När den elektriska "kompatiliteten" har kontrollerats gär det att utföra anslutningen:

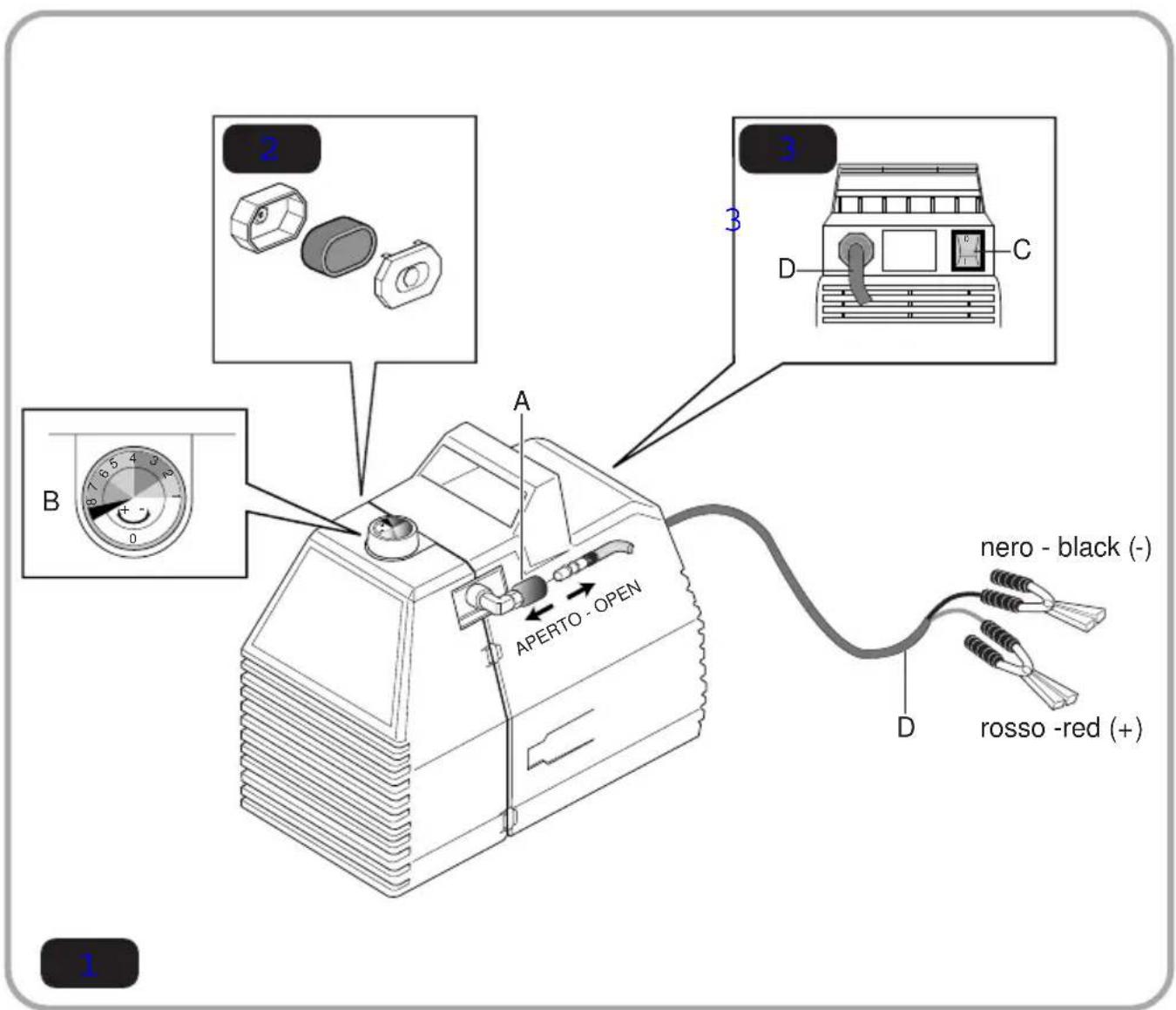

Anslut kompressors klammor till batteripolerna. Respektera polariteten (ROD kabel (+) - SVART kabel (-)) (fig. 1) och att sekvensen alltid ar Först röd kabel (+) och)darefter svart kabel (-).

DET ÅR ABSOLUT FÖRBJUDET ATT ANVÄnda NAGON TYP AV FÖRLÄNGNINGSSLADD ELLER ÄNDRA PÅ ELKABLARNA. DET KAN VARA FARLIGHT BÄDE FÜR MEDLETS ELSYSTEM OCH PERSONER.

Om avstandet ar langt mellan matningen och den punkt dar kompressorn anvands, rekommenderas det att alltid forlnga spiralslangen som tillfor tryckluft till verktyget, aldrig elkablarna.

3. IGÄNGSÄTTNING

3.1 Start och tryckreglering

När ansluttingarna har forberetts korrekt ar kompressorn klar att användas (fig. 1):

• Anslut spiralslangen till kranen med snabbkoppling (A) och forbered verktyget.
• Placera tryckregulatorn (B) på det.Varde som anges i verktygets bruksanvisning.
• Starta kompressorn med strömbrytaren (C).

Stanna aldrig kompressorn genom att dra ur elkabeln. Använd alltid strömbrytaren (C) och satt tryckregulatorn på 0.

Först nar strömbrytaren star på (0) ar det tillåtet att frankoppla matningsklammorna (först den roda kabeln (+) och därefter den svarta (-)). Se speciellt till att de inte rör vid varandra underenna fas.

3.2 Strömackumulatorns oberoende

• Det ar viktigt att ha kontroll over kompressors användningsid. Om den används utomhus med en strömackumulator kanenna i själva verket urladdas.

1) Anslutning till batteriet på en bil/husvagn/bat: Det rekommenderas att ha motorn igang under kompressors användning for att tillata uppladdning av batteriet.
2) Anslutning till att batteri som inte ar placerat pa ett fordon: I det fallet rekommenderas det att ha speciell kontroll over kompressorsn anvandningsid. Ett vanligt batteri har i sjalva verket begransat oberoende.

Ex. Blybatteri på 50 Ah, varaktigkeit 15 minutes.

4.1 Sakerhetsinstruktioner

For att hälla kompressorn i gott Funktionsskick ar det nödvändigt att utgöra regelbundet underhäll.

Stang av kompressorn och tom luftbehällaren innan du utfor nagon form av underhall.

4.2 Rengör luftfilter (mânadsvis)

• Ta bort filterlocker genom att lyftaätt på fliken på over- och nederdelen och dra utåt (fig. 2).
• Dra ut filtrerelementet, tvatta det med tvål och vatten och låt torka fullständigt. Satt tillbaka elementet i sitt sate och stäng filtret.

Använd aldrig kompressornutanluftfiltret.Frammande foremalller damm kan orsaka allvarliga skadorpá de inre delarna.

Var 6:e manad (eller oftare om kompressorn anvands i dammiga zoner)

Rengöring av kylflänsarna var sjätte帽子 att rekommendera for att hälla kylsystemet i gott skick och därmed garantera att maskinen fungerar perfekt.

• En gäng om Året - Byt ut filtrelementet.
• En gang vartannat ar - Kontrollera och rengör ventilerna på sug- och tryckledningen.

4.4 Teknisk service

ANVÄND ALLTID ORIGINALRESERVDELAR HOS AUKTORISERADE SERVICEVERKSTÄDER. RESERVDELAR SOM INTE ÄR ORIGINAL KAN ORSAKA ALLVARLIGA SKADOR PÄ KOMPRESSORN.

Specifications alltid din kompressors modell, typ och seriENUMmer vid varje serviceingrepp. De finns på kompressorns produktetikett aller på etiketten på bruksanvisingens omslag.

1. TEKNISKA DATA
2. FELSÖKNING

Effekt Spänning Förbrukning Max.tryck Dimension Vikt Buller
CV V A bar cm	Kg	dB(A)
0,8	12	65	8	33×19×27	8,5	72
0,8	24	32,5	8	33×19×27	8,5	72

Fel	Orsak	Åtgård
Kompressorn,startinte.	Urladdad ackumulator eller fel spanning.	Kontrollera ackumulatorns laddning. Kontakta en specialiserad tekniker om kompressorn fortfarande inte startar.
Kompressorn,stannar och startar inte igen.	Bränd linding.	Kontakta en specialiserad tekniker.
Kompressorn laddar inte och blir overhettad.	Huvudets packning ellervilen ar sönder.	Stanna kompressorn omedelbart och kontakta en specialiserad tekniker.
Kompressornväsnas mycket med nytmiska eller metalliska slag.	Lagren kärvar.	Stanna kompressorn omedelbart och kontakta en specialiserad tekniker.
