Produkttyp	Bärbar luftkonditionering
Märke	Wood's
Modell	WAC1810G (Palermo 18K)
Kylkapacitet	5,3 kW
Avfuktning	90 L/24 h
Justerbart temperaturintervall	17 – 30 °C
Driftstemperaturområde	16 – 31 °C
Energiklass	A
EER	2,6
Köldmedium	R290 (Propan), 264 g
Ljudnivå	65 dB
Mått (B × D × H)	540 × 695 × 1140 mm
Nettovikt	51 kg
Strömförsörjning	220-240 V, 50 Hz
Rekommenderad säkring	3,15 A, 250 V~
Fläkthastigheter	Låg, Medel, Hög, Auto
Timer	24 h (programmerbar på/av)
Sömnfunktion	Ja
Lamellsvängning	Ja
Minsta installationsyta	13 m²
Luftfilter	Rengöring rekommenderas varannan vecka
Garanti	2 år (konsument)

Vanliga frågor - WAC1810G Wood's

Hur startar jag luftkonditioneringen Wood's WAC1810G?

Se till att avluftningsslangen är korrekt installerad och att fönstret är justerat. Anslut enheten till ett 220-240 V vägguttag. Tryck på POWER-knappen för att slå på enheten. Använd FUNC-knappen för att välja läge (Kyla, Avfuktning eller Fläkt).

Vad gör jag om enheten inte kyler ordentligt?

Kontrollera att den inställda temperaturen är lägre än rumstemperaturen. Se till att dörrar och fönster är stängda, att luftfiltret inte är blockerat och att luftintag/utblås är fritt. Undvik direkt solljus. Om problemet kvarstår, rengör filtret eller ta bort värmekällor.

Vad betyder felkoden E4 på displayen?

Koden E4 indikerar att den interna vattentanken är full eller att det är dålig kontakt i eluttaget. För att åtgärda, ta bort gummiproppen på enhetens botten för att tömma vattnet. Kontrollera även att kontakten sitter ordentligt. Koden försvinner efter tömning.

Hur rengör jag luftfiltret?

Koppla bort enheten. Öppna luftintagsgallret och ta bort filtret. Rengör det med ett neutralt rengöringsmedel vid max 40 °C, torka det sedan i skuggan. Sätt tillbaka filtret i gallret. Det rekommenderas att rengöra filtret varannan vecka.

Kan jag använda en förlängningssladd till luftkonditioneringen?

Nej, det rekommenderas starkt att inte använda förlängningssladd eller grenuttag. Enheten kräver direkt anslutning till ett jordat vägguttag. Användning av förlängningssladd kan orsaka elektrisk överbelastning och skada enheten.

Vilken typ av köldmedium används och är det farligt?

Köldmediet är R290 (Propan), en brandfarlig gas. Det är inneslutet i en sluten krets. Vid läckage, vädra rummet, undvik öppen eld och kontakta en fackman. Enheten får inte installeras i ett rum mindre än 13 m².

Hur tömmer jag vatten ur tanken?

När indikatorn för full tank tänds (kod E4), ta bort gummiproppen på enhetens botten för att dränera vattnet. Du kan också använda den nedre dräneringsslangen för kontinuerligt avflöde. Efter tömning försvinner koden och enheten kan startas om.

Hur ställer jag in timern (Timer)?

Tryck på TIMER-knappen. För automatisk start (Timer ON), tryck en gång (enheten avstängd) och ställ in antalet timmar med +/- knapparna. För automatisk avstängning (Timer OFF), tryck under drift och ställ in tiden. När tiden har gått ut startar eller stängs enheten automatiskt.

Fjärrkontrollen fungerar inte, vad gör jag?

Kontrollera att batterierna (2× AAA 1,5 V) är korrekt isatta och har tillräckligt med energi. Gå närmare luftkonditioneringen (mindre än 8 m) och rikta fjärrkontrollen mot signalmottagaren. Byt batterier vid behov. Undvik direkt solljus på fjärrkontrollen.

Vilken är den maximala rumstemperaturen för att använda luftkonditioneringen?

Driftstemperaturen för kylning är mellan 16 °C och 31 °C. Över 35 °C kan enheten fungera dåligt. Använd inte under 8 °C. Följ dessa gränser för att undvika skador på kompressorn.

BRUKSANVISNING WAC1810G Wood's

Varumärket Wood's grundades av familjen Wood för mer än 65 år sedan i den kanadensiska staden Guelph, Ontario. Det var då, på 1950-talet, som Wood's började utveckla och tillverka avfuktare. Sedan dess har Wood's hjälpt hundratusentals hushåll med att förhindra skador orsakade av mögel till följd av ånga, och att luften de andas är renare. Våra portabla luftkonditioneringsaggregat lämpar sig för användning i de flesta klimat, där kapaciteten är bra även när temperaturen och luftfuktigheten varierar. De används med gott resultat i utrymmen som blir varma, såsom vardagsrum, kontor eller sovrum. Mängden varm luft som luftkonditioneringsaggregatet avlägsnar beror på temperaturen, luftfuktigheten och aggregatets placering. Yttre väderförhållanden kan också påverka luftkonditioneringens prestanda.

Wood's luftkonditioneringar är säkra att använda och avsedda för kontinuerlig användning under många år.

HUR FUNGERAR LUFTKONDITIONERINGSENHETEN?

Lågt tryck ger kall luft. Den viktigaste komponenten i ett luftkonditioneringsaggregat är köldmediet, som under lågt tryck omvandlas till gas. Processen "skapar kyla" som överförs inåt, medan den varma luften stängs ute.

Ett flytande köldmedium passerar genom expansionsventilen och in i ett rör där trycket är lågt.

Köldmediet förångas och förvandlas till gas. Processen absorberar värme från omgivningen och röret kyls.

En fläkt blåser den kalla luften in i rummet. Gasen leds genom en kompressor som ökar trycket och omvandlar gasen till vätska.

I denna process frigörs värme, som leds i rör på motsatt sida och blåses ut av en fläkt.

En termostat stänger av enheten när inomhusluften är tillräckligt kall.

1. SÄKERHETSVARNINGAR

Brandfarligt material. Denna apparat innehåller R290/propan, ett brandfarligt köldmedium.

Se denna bruksanvisning för säkerhetsinformation.

Läs den tekniska manualen

Läs igenom de medföljande instruktionerna noggrant före installation och användning av apparaten. Tillverkaren tar inget ansvar för felaktig installation som orsakar personskador och materiella skador. Förvara alltid instruktionerna tillsammans med apparaten för framtida referens.

Barn och utsatta personers säkerhet

VARNING

Risk för personskada eller permanent invaliditet. Denna apparat kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk, sensorisk eller mental förmåga eller bristande erfarenhet och kunskap om de har fått tillsyn eller instruktioner om användning av apparaten på ett säkert sätt och förstår de faror som är inblandade.

Låt inte barn leka med apparaten.

Barn som är yngre än 3 år bör hållas borta om de inte övervakas kontinuerligt.

Förvara allt emballage utom räckhåll för barn.

Rengöring och underhåll får inte göras av barn utan uppsikt.

Allmän säkerhet

Denna apparat är avsedd att användas i hushåll och liknande tillämpningar såsom: familjerum, vardagsrum, personalkök i butiker, kontor och andra arbetsmiljöer. Märkskylten är placerad på sidan eller baksidan av luftkonditioneringen.

Se till att ventilationsöppningarna inte är blockerade.

Använd inte mekaniska anordningar eller andra hjälpmedel för att påskynda avfrostningen än de som rekommenderas av tillverkaren.

Apparaten får inte förvaras i ett rum med antändningskällor som är aktiva (till exempel: öppen eld, gasdriven utrustning eller elektrisk värmare). Får inte punkteras eller brännas.

Tänk på att köldmedier kan avge lukt. Använd inte vattenspray och ånga för att rengöra apparaten. Rengör apparaten med en fuktig, mjuk trasa. Använd endast neutrala rengöringsmedel. Använd inte slipmedel, den slipande sidan på kökssvampar, lösningsmedel eller metallföremål.

Om nätsladden är skadad måste den bytas ut av tillverkaren, dess auktoriserade servicecenter eller liknande kvalificerade personer för

att undvika fara.

SÄKERHETSFÖRESKRIFTER Installation VARNING

Endast kvalificerad person får installera denna produkt.

Ta bort allt emballage.

Installera inte eller använd apparaten om den är skadad. Apparaten ska installeras, användas och förvaras i ett rum med en golvyta som är större än 13 m² (AC Palermo 18K) / 25 m² (AC Palermo 22K). Följ installationsanvisningarna som medföljer apparaten.

Var alltid försiktig när du flyttar apparaten eftersom den är tung. Använd alltid skyddshandskar.

Tänk på att kända medier kan avge lukt.

Se till att luften kan cirkulera runt apparaten.

Vänta minst 4 timmar innan du ansluter apparaten till strömförsörjningen. Detta är för att oljan ska kunna rinna tillbaka in i kompressorn.

Installera inte apparaten nära radiatorer eller andra värmekällor. Installera inte apparaten på en plats där den utsätts för direkt solljus.

Anslutning till elnätet

VARNING

Risk för brand och elstötar.

Apparaten måste anslutas till ett jordat uttag.

Se till att den elektriska informationen på märkskylten överensstämmer med strömförsörjningen. Om inte, kontakta en elektriker.

Använd alltid ett korrekt installerat,

stötsäkert uttag.

Använd inte grenuttag och förlängningskablar.

Se till att de elektriska komponenterna inte skadas (t.ex. stickkontakt, nätsladd).

Kontakta det auktoriserade servicecentret eller en elektriker för att byta ut elektriska komponenter.

Nätsladden måste vara placerad på en nivå som är under stickkontakten.

Anslut stickkontakten till eluttaget först när installationen är klar.

Se till att det är enkelt att komma åt stickkontakten efter installationen.

Dra inte i sladden när du ska koppla från apparaten. Håll alltid i stickkontakten när du ska dra ut sladden.

Denna enhet behöver minst 25 Ampere för kompressordriften.

Undvik strömavbrott i hushållet genom att inte använda någon förlängningssladd före enheten.

Använda

VARNING

Risk för brännskador, elstötar eller brand.

Ändra inte specifikationen före apparaten.

Var försiktig så att inte kylmediekretsen skadas. Kretsen innehåller propan (R290), som är en miljövänlig naturgas. Gasen är brandfarlig.

Om skador uppstår på kylmediekretsen, får det inte finnas någon öppen låga eller antändningskällor i rummet. Vädra ut gasen.

Placera inte brandfarliga produkter

eller föremål som är våta med brandfarliga produkter nära apparaten.

Denna enhet får användas vid en maxtemperatur på 35 grader Celsius.

Rengör luftfiltret regelbundet för en så effektiv kylning som möjligt.

När enheten stängs av ska du vänta minst 3,5 minuter innan du startar om den. Detta är för att förhindra skador på kompressorn. När enheten slås på drivs fläkten men kompressorn startar först efter att kyllarmet har blinkat i tre minuter.

Luftkonditioneringen får endast anslutas till strömförsörjning med systemimpedans på högst 0,219 Ω.

Vid behov vänder du dig till elleverantören för information om systemimpedans.

Bortskaffning

VARNING

Risk för personskador.

Koppla bort apparaten från elnätet.

Klipp av nätsladden och släng den. Köldmediekretsen i denna apparat är ozonvänlig. Kontakta din kommun för information om hur du kasserar apparaten korrekt.

Det är viktigt att delen på kylaggregatet som är närmast värmeväxlaren inte skadas.

FÖRBEREDA LUFTKONDITIONERINGEN FÖR INSTALLATION

Transport, märkning och förvaring av enheter

1. Transport av utrustning som innehåller brandfarliga köldmedier: Efterlevnad av transportföreskrifterna.
2. Märkning av utrustning med skyltar.

Efterlevnad av lokala bestämmelser. 3. Bortskaffande av utrustning som innehåller brandfarliga köldmedier: Efterlevnad av nationella föreskrifter. 4. Lagring av utrustning/apparater: Lagring av utrustning ska ske i enlighet med tillverkarens anvisningar. 5. Lagring av förpackad (osåld) utrustning: Vid lagring ska emballaget skyddas så att mekaniska skador på utrustningen inuti förpackningen inte orsakar läckage av köldmediet. Maximalt antal enheter som får lagras på en plats fastställs av lokala bestämmelser. 6. Apparaten ska lagras så att mekaniska skador inte uppstår. 7. Allmänt arbetsområde: All underhållspersonal och andra som arbetar i området ska informeras om typen av arbete som utförs. Arbete i trånga utrymmen ska undvikas. Området runt arbetsytan ska vara avgränsat. Tillse att förhållandena inom området är säkrade genom kontroll av brandfarligt material.

2. Installation

Viktigt

1. Denna luftkonditionering kan enkelt flyttas runt inomhus; se till att enheten hela tiden står upprätt när du flyttar den. Luftkonditioneringen ska placeras på en plan yta. Installera eller använd inte luftkonditioneringen i ett badrum eller andra våta miljöer. Eftersom en portabel luftkonditionering är på hjul, är det enkelt att flytta den. När värmen slås på flyttar du bara den portabla luftkonditioneringen till rummet och kan snabbt komma igång med att kyla utrymmet. Luftkonditioneringen måste användas i ett stängt utrymme för att vara så effektiv som möjligt. Stäng alla dörrar, fönster och andra öppningar till utsidan i rummet. Luftkonditioneringens effektivitet beror på temperaturen och fuktighetsnivån.
2. Placera luftkonditioneringen på en plats där luftflödet genom enhetens framsida inte begränsas.
3. Ett luftkonditioneringsaggregat som används i ett rum har liten eller ingen effekt när det gäller att torka ett angränsande stängt utrymme, t.ex. en garderob, om det inte finns tillräcklig luftcirkulation in i och ut från det aktuella utrymmet. Ett portabelt luftkonditioneringsaggregat leder ut värmen från enheten med hjälp av en ventilationsslang som dragits genom ett fönster eller en frånluftsventil.

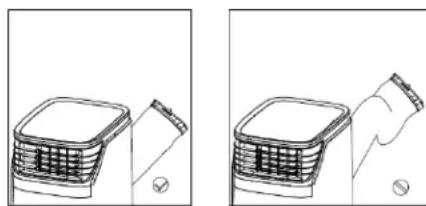

4. Frånluftsslangen får inte förlängas till mer än 400 mm. Frånluftsslangen måste vara parallell och får inte böjas uppåt eller nedåt.
5. Avståndet mellan luftkonditioneringen och närmaste föremål ska vara minst 50 cm. Se bilden för referens.
6. När enheten startar avfrostning visas "DF" på LED-displayen.

PRODUKTBESKRIVNING

3. Produktbeskrivning

A

1. Frånluftsslang
2. Fönsterkoppling
3. Fönstersats
4. Plugg
5. Batterier
6. Fjärrkontroll
7. Anslutning för kalluftsutblås (tillval)

F

1. STRÖMKNAPP
2. FUNKTION
3. TEMPERATURREGLERING (UPP)
4. TEMPERATURREGLERING (NED)
5. LED-DISPLAY
6. HASTIGHET 7.PROGRAMMERBAR TIMER
7. SLEEP-FUNKTION
8. PENDLING
9. LARM

J

1. Batteribyte för fjärrkontroll. Använd endast 2 st AAA 1,5-voltsbatterier

K

1. Vrid frånluftsslangen i slangkopplingen.

L

1. Introduktion till installation av frånluftsslang

M

1. Bild av vattenutlopp

B

1. Produktbilder

C

1. Luftutlopp kalluft
2. Kontrollpanelen
3. Rund adapter (ände)
4. Frånluftsslang
5. Handtag på höger sida
6. Luftutlopp varmluft
7. Avtappningshål ovansida
8. Galler för kylluftsinlopp
9. Handtag på vänster sida
10. Galler för varmluftsinlopp
11. Avtappningshål undersida

D

1. Bilder av produktens baksida

E

1. Bild av produkten sedd ovanifrån

Funktioner i de olika driftlägena och installationsbeskrivningar

A. Tillbehör

Efter att du har packat upp produkten kontrollerar du att ovannämnda tillbehör ingår. Kontrollera därefter deras funktion i installationsintroduktionen i denna manual. Anslutningen för kalluftstubblås är ett tillval.

B. Mobil luftkonditionering

J. Fjärrkontrollens utseende och funktion. OBS! - Undvik att tappa fjärrkontrollen i marken.

Placera inte fjärrkontrollen på en plats där den utsätts för direkt solljus.

Utför momenten i detta avsnitt innan du använder luftkonditioneringen:

1) Välj en plats nära ett eluttag. 2) Installera frånluftsslangen och justera fönsterläget noggrant. 3) Se till att ansluta dräneringsslangen ordentligt (endast på modell med uppvärmningsfunktion). 4) Sätt i stickkontakten i ett jordat eluttag, AC220~240V/50Hz. 5) Slå på strömbrytaren (POWER) för att starta luftkonditioneringen.

K&L. Introduktion till installation av frånluftsslang

A) Tillfällig installation

1. Vrid frånluftsslangen i slangkopplingen och utloppet baktill på luftkonditioneringen
2. Dra den andra änden av frånluftsslangen till en position nära fönsterbrädan. N. Installation av fönstersats

Fönstersatsen installeras oftast i något av lägena "horisontell" eller "vertikal". Som visas i Fig. 5 och Fig. 5a ska fönstrets mått kontrolleras före installation.

1. Installera fönstersatsen på fönstret. 2. Justera längden på fönsterreglagesatsen enligt fönstrets bredd eller höjd och fixera med pluggen. 3. Dra fönsterkopplingsslangen genom hålet i fönstersatsen. O. Larm Vattenbehållare full Funktion

Den inre vattenbehållaren i luftkonditioneringen har en nivåvakt som styr vattennivån. När vattennivån når en förväntad nivå tänds indikatorlampan Vattenbehållare full. (När vattenbehållaren är full avlägsnar du gummiblockeringen på botten av enheten så att vattnet tappas av.)

H. Förklaringar till underhåll:

Det är mycket viktigt att filtret rengörs regelbundet; om inte kan luftkonditioneringens kapacitet försämras och den kan till och med ta allvarlig skada.

1) Före rengöring, koppla bort enheten från strömförsörjningen. 2) Använd inte bensin eller andra kemikalier för att rengöra enheten. 3) Tvätta inte direkt på enheten. 4) Om luftkonditioneringen skadas kontaktar du återförsäljaren eller verkstaden. 1. Luftfiltret

• För att förhindra att luftfiltret sätts igen av damm/smuts bör det rengöras varannan vecka.
• Demontering: Öppna luftinloppsgallret och ta bort luftfiltret. - Rengöring: Rengör filtret med ett neutralt rengöringsmedel och ljummet vatten (40°C) och låt lufttorka i skuggan.
• Montering: Sätt i luftfiltret i inloppsgallret och byt ut komponenterna som de var.
• Rengör luftkonditioneringen: Rengör först ytan med ett neutralt rengöringsmedel och en våt trasa. Eftertorka med en torr trasa. E. Före användning: Kontrollera att frånluftsslangen har monterats korrekt. Försiktighetsåtgärder för kylning och

avfuktning:

• När du använder funktioner för kylning och avfuktning, håll ett intervall på minst 3 minuter mellan varje strömförsörjning.
• Strömförsörjningen uppfyller kraven.
• Uttaget är ett växelströmsuttag.
• Dela inte uttag med andra apparater.
• Strömförsörjningen ska vara AC220-240V, 50Hz.

När den är urkopplad: Inga knappar eller indikatorlampor syns.

När den är inkopplad: Indikatorlampan för strömförsörjnings- och timerknapp är till hälften på för drift.

1. STRÖMKNAPP

Tryck för att slå på eller av enheten.

1. FUNKTION

Tryck på denna knapp för att välja kyla, avfuktning eller fläkt.

1. TEMPERATURREGLERING (UPP)

Under kylning: Denna knapp höjer den förinställda temperaturen med 1°C varje gång den trycks in och maxgränsen är 30°C

Under timerfunktion: Ökar tiden. Denna knapp ökar tiden med 1 timme varje gång den trycks in och förlänger cykeln.

1. TEMPERATURREGLERING (NED)

Under kylning: Denna knapp sänker den förinställda temperaturen med 1°C varje gång den trycks in och maxgränsen är 17°C .

Under timerfunktion: Minskar tiden. Denna knapp minskar tiden med 1 timme varje gång den trycks in och förkortar cykeln.

1. LED-DISPLAY

Displayen visar aktuell inställningstemperatur eller timerinställning. När den inställda temperaturen eller timern justeras visas den nya inställningen när displayen återgår till aktuellt inställd temperatur. ※ Displayen används också för att visa felkoder om ett fel skulle uppstå, se FELKODER.

FUNKTIONER I DE OLIKA DRIFTLÄGENA OCH INSTALLATIONSBESKRIVNING

6. HASTIGHET

Kylning: Tryck på för att välja fläkthastighet LÅG, MEDEL, HÖG eller AUTO. Om "AUTO" väljs, ställs "HÖG", "MEDEL" eller "LÅG" in automatiskt beroende på skillnaden mellan inställd temperatur och omgivningstemperatur. Omgivningstemperatur - Inställd temperatur > 4°C: Maskinen är inställd på hög fläkthastighet. 2°C ≤ Omgivningstemperatur - Inställd temperatur ≤ 4°C: Maskinen är inställd på medelhög fläkthastighet. 0°C ≤ Omgivningstemperatur - Inställd temperatur ≤ 2°C: Maskinen är inställd på låg fläkthastighet.

Fläkt: Tryck på för att välja fläkthastighet LÅG, MEDEL, HÖG eller AUTO.

Obs! Vid avfuktning kan fläkten inte användas eftersom enheten har låg hastighet vid avfuktning.

7. PROGRAMMERBAR TIMER

På/av-knapp för programmerbar timer. TIMER PÅ: Timer-på används för att slå på enheten automatiskt när den inställda tiden har gått. 1) Tryck på "TIMER"-knappen i stand by-läge för att ställa in önskad tid. 2) När den inställda tiden är slut startar enheten automatiskt. 3) Tryck på "STRÖMKNAPPEN" innan tiden är slut. Den inställda tiden raderas och enheten startar. 4) Du kan ställa in funktion och fläkthastighet samtidigt som du ställer in timern.

TIMER AV: Timer-av används för att stänga av enheten automatiskt när den inställda tiden har gått.

1) Tryck på "TIMER"-knappen i driftläge för att ställa in önskad tid. 2) När den inställda tiden är slut stoppar enheten automatiskt. 3) Tryck på "STRÖMKNAPPEN" innan tiden är slut. Den inställda tiden raderas och enheten stoppar.

8. SLEEP-FUNKTION

1) I kylläge trycker du på SLEEP-knappen för att ställa in temperaturen. Den ökar 1°C efter en timme och ökar som mest 2°C efter 2 timmar. 2) Tryck på SLEEP-knappen igen för att avbryta inställningen.

9. PENDLA

Tryck på denna knapp för att pendla bladen i luftutloppet. Pendlingen stannar när du trycker på knappen igen.

10. LARM

När vattentanken är full visas "E4" på displaypanelen. Återuppta driften genom att ta bort gummilocket på dräneringsslangen och tappa av vattnet först. E4-varningen försvinner efter tömning. Därefter kan du starta om enheten genom att trycka på STRÖMKNAPPEN.

Underhåll

Rengör enheten med en fuktig, mjuk trasa. Använd inte lösningsmedel eller starka rengöringsmedel eftersom det kan skada ytan på enheten.

Service

Om luftkonditioneringen behöver servas, måste du först kontakta din lokala återförsäljare. Kvitto måste uppvisas för alla garantianspråk.

Förvaringsanvisningar

Förvaring efter säsongen

1) Skruva av dräneringslocket och dra ut proppen för att tömma ut kondensvattnet. 2) Låt enheten vara påslagen i fläktläget en halv dag så att den torkar helt på insidan, detta för att förhindra mögeltillväxt.

3) Stäng av enheten, dra ut kontakten och linda nätsladden runt sladdupprullningspelaren, sätt i kontakten i universalfästhålet på enhetens baksida, installera vattenproppen och dräneringslocket. 4) Ta bort frånluftsslangen, rengör och förvara den korrekt. 5) Emballera luftkonditioneringsaggregatet noggrant med en mjuk plastpåse och ställ den på en torr plats och vidta lämpliga åtgärder för att skydda den mot damm. Se också till att enheten är utom räckhåll för barn. 6) Ta ut batterierna från fjärrkontrollen och förvara dem på lämpligt sätt. OBS!

Det är viktigt att enheten förvaras på en torr plats.

Alla tillbehör till enheten ska förvaras tillsammans och skyddas ordentligt. Nätsladdshållaren och universaluttaget ger ett bra skydd av nätsladden. Intelligent, miljövänlig och energibesparande med självevaporativa kylsystem. 24-timmars timerfunktion, unik på/av som påminner om musik. 3,5 minuters fördröjning vid omstart för att skydda kompressorn och flera andra skyddsfunktioner.

PROBLEM ORSAK ÅTGÄRD
Enheden startar inte vid tryck på av/på-knappen	Indikatorlampan für Vattenbehällare full blinkar och vattenbehällaren är full.	Töm ut vattnet i vattenbehällaren.
	Rumstemperaturenär högre än den inställda temperaturen (elektriskt uppvärmningsläge)	Återställ temperaturen
	Rumstemperaturenär högre än den inställda temperaturen. (Kylläge)	Återställ temperaturen
Inte tillräckligt svalt	Dörrarna eller fönstrenär inte stängda. Se till att alla fönster och dorrär är stängda.
	Det finns värmekällor i rummet. Flytta om möjlg tärmekällorna
	Frånluftsslangenär inte ansluten erller blockerad. Anslut erller rengör frånluftsslangen.
	Den inställda temperaturenär für hög. Återställ temperaturen
	Luftinloppetär blockerat. Rengör luftinloppet.
Hög ljudniva	Underlagetär inte jämnt erller tillräckligt plant	Placera om möjlg enthen på plant underlag
	Ljudetkommen från kändemediecirkulationen inuti luftvärmeväxlaren	Dettaär normalt.
Om du har problem med din avfuktare, se felisckningen nedan. Om inget av nedanstående fungerar, kontakta din äterforsalgarefor att faldn luftkonditionering servad.

Fclkoder ORSAK ÅTGÄRD
E1-kod	Kortslutning für ähnste temperaturgivare och PCB Kontakta en elektriker für reparations	Kontakta en elektriker für reparations
E2-kod	Kortslutning für temperaturgivarens kopparrör och PCB-ledning
E4-kod	Indikerar vattentank full eller)dålig kontakt med stickkontakt	Användaren måste dra ut gummiproppen på botten av encheten for att tappa avvatnet. Eller kontrollera om stickkontakten sitter rätt.

Garantier

2 års konsumentgaranti mot produktionsfel. Observera att garantin endast gäller mot uppvisande av kvittot. Garantin gäller endast om produkten används i enlighet med instruktionerna och säkerhetsvarningarna i denna manual. Garantin täcker inte skador orsakade av felaktigt handhavande av produkten.

OBS! Den 2-åriga garantin gäller endast för konsumenter och inte för kommersiell användning av enheten.

OBS!

Registrera dig på www.warranty-woods.com och läs om hur du får utökad garanti. Gå in på www.woods.se för mer information.

Rekommenderade gränsvärden för användning

Den bästa omgivningstemperaturen för kylning är 17 - 35°C

Säkringsparameter: 5ET eller SMT, 3,15 A, 250 VAC.

TEKNISKA DATA	Palermo 18K Palermo 22K
Kylkapacitet 5,3 kW 6,5 kW
Strömforbrukning 2,030 kW 2,500 kW
Luftflöde: 850 m³/h 900 m³/h
Energiklass A A
Avfuktning 90 l/24 h 120 l/24 h
Temperaturinställning 17-30 °C 17-30 °C
Arbetster temperatur 16-31 °C 16-31 °C
EER	2,6	2,6
Köldmediegas	R290/264g	R290/369g
Ljudnivå i decibel	65dB	65dB
Vikt	51 kg/57 kg	52 kg/58 kg
Mätt i mm, L x B x H	540 x 695 x 1 140	540 x 695 x 1 140

*Tekniska ändringar och förbättringar kan förekomma. Alla värden är ungefärliga och kan variera beroende på yttre omständigheter såsom temperatur, ventilation och luftfuktighet.

*Använda batterier får inte kastas i hushållssopor, eftersom de kan innehålla giftiga ämnen och tungmetaller som kan vara skadliga för miljö och människors hälsa. Lämna tillbaka tomma batterier till lämplig återvinningsanläggning.

*Den här märkningen visar att den här produkten inte ska slängas i hushållsavfallet, i hela EU. För att förhindra skador på miljön eller människors hälsa till följd av okontrollerad sophantering ber vi dig att återvinna produkten ansvarsfullt för att främja hållbar återanvändning av materialresurser. För att återvinna din enhet, använd return- och insamlingssystemen eller kontakta återförsäljaren där produkten köptes. De kan lämna in denna produkt för miljösäker återvinning.

1. FUNKTION
2. TEMPERATURREGULERINGSTAST (UPP)
3. TEMPERATURREGULERINGSTAST (NER)
4. LED-DISPLAY
5. HASTIGHET 7. PROGRAMMERBAR TIMER
6. VILOLÄGESKONTROLL
7. SVÄNGNING
8. ALARM

G

Innan du påbörjar operationerna i detta avsnitt:

1) Hitta en plats med strömförsörjning i närheten. 2) Installera avloppsslangen och justera fönsterpositionen väl. 3) Anslut avloppsslangen ordentligt (endast för användning av uppvärmningsmodell); 4) Sätt strömsladden i ett jordat AC220 ~ 240 V/50 Hz-uttag; 5) Tryck på på-knappen för att slå på luftkonditioneringen.
