BRUKSANVISNING AC Milan 7K Wood's

Varumärket Wood's grundades av familjen Wood för mer än 70 år sedan i den kanadensiska staden Guelph, Ontario. Det var då, på 1950-talet, som Wood's började utveckla och tillverka avfuktare. Sedan dess har Wood's hjälpt hundratusentals hushåll med att förhindra skador orsakade av mögel till följd av ånga, och att luften de andas är renare. Våra portabla luftkonditioneringsaggregat lämpar sig för användning i de flesta klimat, där kapaciteten är bra även när temperaturen och luftfuktigheten varierar. De används med gott resultat i lokaler som blir varma, såsom vardagsrum, kontor eller sovrum. Mängden varm luft som luftkonditioneringsaggregatet avlägsnar beror på temperaturen, luftfuktigheten och aggregatets placering. Yttre väderförhållanden kan också påverka luftkonditioneringens prestanda.

Wood's luftkonditioneringar är säkra att använda och avsedda för kontinuerlig användning under många år.

HUR FUNGERAR LUFTKONDITIONERINGSENHETEN?

Lägt tryck ger kall luft

Den viktigaste komponenten i ett luftkonditioneringsaggregat är köldmediet, som under lågt tryck omvandlas till gas. Processen "skapar kyla" som överförs inåt, medan den varma luften stängs ute.

Ett flytande köldmedium passerar genom expansionsventilen och in i ett rör där trycket är lågt.

Köldmediet förångas och förvandlas till gas. Processen absorberar värme från omgivningen och röret kyls. En fläkt blåser den kalla luften in i rummet. Gasen leds genom en kompressor som ökar trycket och omvandlar gasen till vätska. I den här processen frigörs värme, som leds i rör på motsatt sida och blåses ut av en fläkt.

En termostat stänger av enheten när inomhusluften är tillräckligt kall.

1. SÄKERHETSVARNINGAR

Brandfarligt material. Denna apparat innehåller R290/propan, ett brandfarligt köldmedium.

Se denna bruksanvisning för säkerhetsinformation.

Läs den tekniska manualen

Läs bruksanvisningen.

SÄKERHETSINFORMATION

Läs igenom de medföljande instruktionerna noggrant före installation och användning av apparaten. Tillverkaren tar inget ansvar för felaktig installation som orsakar personskador och materiella skador. Förvara alltid instruktionerna tillsammans med apparaten för framtida referens.

Barn och utsatta personers säkerhet

WARNING

Risk för personskada eller permanent invaliditet. Denna apparat kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk, sensorisk eller mental förmåga eller bristande erfarenhet och kunskap om de har fått tillsyn eller instruktioner om användning av apparaten på ett säkert sätt och förstå de faror som är inblandade.

Låt inte barn leka med apparaten. Barn som är yngre än 3 år bör hållas borta om de inte övervakas kontinuerligt.

Förvara allt emballage utom räckhåll för barn.

Rengöring och underhåll får inte göras av barn utan uppsikt..

Allmän säkerhet

Denna apparat är avsedd att användas i hushåll och liknande tillämpningar såsom: familjerum, vardagsrum, personalkök i butiker, kontor och andra arbetsmiljöer. Märkskylten är placerad på sidan eller baksidan av luftkonditioneringen.

Se till att ventilationsöppningarna inte är blockerade.

Använd inte mekaniska anordningar eller andra hjälpmedel för att påskynda avfrostningen än de som rekommenderas av tillverkaren.

Apparaten får inte förvaras i ett rum med antändningskällor som är aktiva (till exempel: öppen eld, gasdriven utrustning eller en elektrisk värmare. Får inte punkteras eller brännas. Tänk på att köldmedier kan avge lukt. Använd inte vattenspray och ånga för att rengöra apparaten. Rengör apparaten med en fuktig, mjuk trasa. Använd endast neutrala rengöringsmedel. Använd inte slipmedel, den slipande sidan på kökssvampar, lösningsmedel eller metallföremål.

Om nätsladden är skadad måste den bytas ut av tillverkaren, dess auktoriserade servicecenter eller liknande kvalificerade personer för

att undvika fara.

SÄKERHETSFÖRESKRIFTER Installation

WARNING

Denna apparat får endast installeras av en fackman. Ta bort allt emballage. Installera inte eller använd apparaten om den är skadad. Apparaten ska installeras, användas och förvaras i ett rum med en golvyta som är större än 4,2 m2(7k), 7,7 m2(9k), 9,6 m2(12k). Följ installationsanvisningarna som medföljer apparaten. Var alltid försiktig när du flyttar apparaten eftersom den är tung. Använd alltid skyddshandskar. Tänk på att köldmedier kan avge lukt.

Se till att luften kan cirkulera runt apparaten. Vänta minst 4 timmar innan du ansluter apparaten till strömförsörjningen. Detta är för att oljan ska kunna rinna tillbaka in i kompressorn. Installera inte apparaten nära radiatorer eller andra värmekällor. Installera inte apparaten på en plats där den utsätts för direkt solljus.

Anslutning till elnätet

WARNING

Risk för brand och elstötar. Apparaten måste anslutas till ett jordat uttag. Se till att den elektriska informationen på märkskylten överensstämmer med

strömförsörjningen. Om inte, kontakta en elektriker.

Använd alltid ett korrekt installerat, stötsäkert uttag. Använd inte grenuttag och förlängningskablar. Se till att de elektriska komponenterna inte skadas (t.ex. stickkontakt, nätsladd). Kontakta det auktoriserade servicecentret eller en elektriker för att byta ut elektriska komponenter. Nätsladden måste vara placerad på en nivå som är under stickkontakten. Anslut stickkontakten till eluttaget först när installationen är klar. Se till att det är enkelt att komma åt stickkontakten efter installationen. Dra inte i sladden när du ska koppla från apparaten. Håll alltid i stickkontakten när du ska dra ut sladden.

Använda

WARNING

Risk för brännskador, elstötar eller brand. Ändra inte specifikationen för denna apparat. Var försiktig så att inte köldmediekretsen skadas. Kretsen innehåller propan (R290), som är en miljövänlig naturgas. Gasen är brandfarlig. Om skador uppstår på köldmediekretsen, får det inte finnas någon öppen låga eller antändningskällor i rummet. Vädra ut gasen. Placera inte brandfarliga produkte

eller föremål som är våta med brandfarliga produkter nära apparaten.

Placera inte brandfarliga produkter eller föremål som är våta med brandfarliga produkter nära apparaten.

Bortskaffning

WARNING

Risk för personskador. Koppla bort apparaten från elnätet. Klipp av nätsladden och släng den. Köldmediekretsen i denna apparat är ozonvänlig. Kontakta din kommun för information om hur du kasserar apparaten korrekt. Det är viktigt att delen på kylaggregatet som är närmast värmeväxlaren inte skadas.

Låt maskinen stå upprätt i 2 timmar före användning Välja en plats

Viktigt

1. Denna luftkonditionering kan enkelt flyttas runt inomhus; se till att enheten hela tiden står upprätt när du flyttar den.
   Luftkonditioneringen ska placeras på en plan yta.
   Installera eller använd inte luftkonditioneringen i ett badrum eller andra våta miljöer.
   Eftersom en portabel luftkonditionering är på hjul, är det enkelt att flytta den. När värmen slås på flyttar du bara den portabla luftkonditioneringen till rummet och kan snabbt komma igång med att kyla utrymmet.
   Luftkonditioneringen måste användas i ett stängt utrymme för att vara så effektiv som möjligt. Stäng alla dörrar, fönster och andra öppningar till utsidan i rummet. Luftkonditioneringens effektivitet beror på temperaturen och fuktighetsnivån.

2. Placera luftkonditioneringen på en plats där luftflödet genom enhetens framsida inte begränsas.

3. Ett luftkonditioneringaggregat som används i ett rum har liten eller ingen effekt när det gäller att torka ett angränsande stängt utrymme, t.ex. en garderob, om det inte finns tillräcklig luftcirkulation in i och ut från det aktuella utrymmet. Ett portabelt luftkonditioneringsaggregat leder ut värmen från enheten med hjälp av en ventilationsslang som dragits genom ett fönster eller en frånluftsventil.

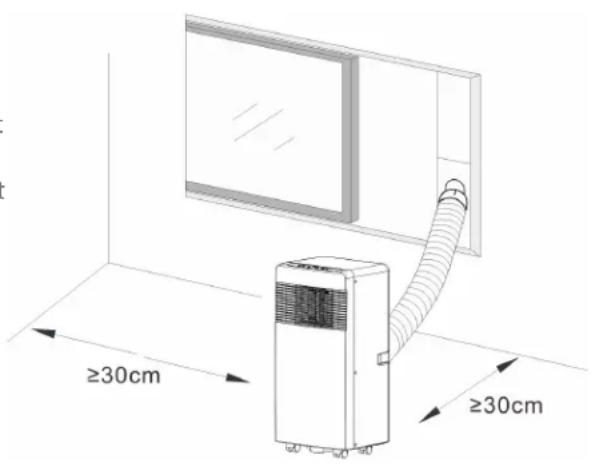

4. Avståndet mellan luftkonditioneringen och närmaste föremål bör vara minst 30 cm. Se bilden för referens.

3. Produktbeskrivning

A

1. Frånluftskanal
2. Anslutning för frånluftkanal
3. Adapter utlopp fönster
4. Fjärrkontroll
5. Baffelplåt
6. Vattenplugg

B

1. Kontrollpanelen
2. Luftutlopp kalluft
3. Signalmottagare
4. Fjärrkontroll
5. Transporthandtag
6. Luftutlopp slang
7. Luftintag förångare
8. Primär dräneringsport

D

1. Bild produkten sedd ovanifrån

E

1. Tinner/Knapp Temperatur upp
2. Timer/Knapp Temperatur upp
3. Automatisk kylning
4. Avfuktnings- och fläktläge
5. Knapp Viloläge och barnlås
6. Syngfunktion
7. Timer-knapp
8. Lanesknapp (MODE)
9. Hastighetsknapp
10. Strömknapp
11. Låg, Hög fläkthastighet
12. Stöndikator / Barnlås

F

G

1. Schematiskt diagram över rengöring av filterskärm
2. KNAPP Ström på/av
3. KNAPP Tryck på den här knappen för att välja drift-läge.
4. SKNAPP Används för att välja fläkthastighet i sekvens.
5. och INSTÄLLNINGSKNAPPAR används för att ställa in rumstemperaturen och timern.
6. 📊NAPP Används för att ställa in eller avbryta 😊 knappen Mode (driftläge).
7. NAPP Används för att ställa in automatisk avstängning (OFF) oc automatisk påslagning (ON).
8. NAPP Används för att ställa in den automatiska pendlingen.

H

1. Vrid in båda ändarna på frånluftsslangen i slangkopplingen.

|

1. Introduktion till installation av frånluftsslang

J

K

L

1. Introduction to Exhaust Hose Installation
2. Installation av fönstersats
3. Anslut dräneringsslang

FUNKTIONER I DE OLIKA DRIFTLÄGENA OCH INSTALLATIONSBESKRIVNINGAR

SE

A. Tillbehör

Efter att du har packat upp produkten kontrollerar du att ovannämnda tillbehör ingår. Kontrollera därefter deras funktion i installationsintroduktionen i denna manual.

B. Mobil luftkonditionering

J. Fjärrkontrollens utseende och funktion. OBS! - Undvik att tappa fjärrkontrollen i marken. Placera inte fjärrkontrollen på en plats där den utsätts för direkt solljus.

M. Introduktion Använda

Utför momenten i detta avsnitt innan du använder luftvärmeväxlaren:

1) Välj en plats nära ett eluttag.
2) Installera frånluftsslangen och justera fönsterläget noggrant.
3) Se till att ansluta dräneringsslangen ordentligt (endast på modell med uppvärmningsfunktion;
4) Sätt i stickkontakten i ett jordat eluttag, AC220\~240V/50Hz;
5) Slå på strömbrytaren (POWER) för att starta luftvärmeväxlaren.

K&L. Introduktion till installation av frånluftsslang

A) Tillfällig installation

1. Vrid in båda ändarna på frånluftsslangen i slangkopplingen.
2. Sätt i det fyrkantiga fästclipset i luftutloppet på luftvärmeväxlarens baksida
3. Dra den andra änden av frånluftsslangen till en position nära fönsterbrädan.

N. Installation av fönstersats

Fönstersatsen installeras oftast i något av lägena"horisontell" eller "vertikal". Som visat i Fig. 5 och Fig. 5a ska fönstrets mått kontrolleras före installation.

1. Installera fönstersatsen på fönstret;
2. Justera längden på fönsterreglagesatsen enligt fönstrets bredd eller höjd och fixera med pluggen;
3. Dra fönsterkopplingsslangen genom hålet i fönstersatsen.

O. Larm Vattenbehållare full Funktion Den inre vattenbehållaren i luftkonditioneringen har en nivåvakt som styr vattennivån. När vattennivån när en förväntad nivå tänds indikatorlampan Vattenbehållare full. Felkoden "E4" visas på displayen. (Om vattenpumpen är skadad och vattenbehållaren är full, vänligen ta bort gummipluggen i botten på enheten för att tömma ut vattnet.)

Det är mycket viktigt att filtret rengörs regelbundet; om inte kan luftkonditioneringens kapacitet försämras och den kan till och med ta allvarlig skada.

H. Förklaringar till underhåll:Declaration:

1) Före rengöring, se till att koppla bort enheten från strömförsörjningen; 2) Använd inte bensin eller andra kemikalier för att rengöra enheten; 3) Undvik att tvätta direkt på enheten; 4) Om luftvärmeväxlaren är skadad, kontakta återförsäljaren eller verkstaden. shop.

1. Luftfiltret

- För att förhindra att luftfiltret sätts igen av damm/smuts bör det rengöras varannan vecka. - Demontering Öppna luftinloppsgallret och ta bort luftfiltret.

- Rengöring

Rengör filtret med ett neutralt rengöringsmedel och ljummet vatten (40 °C) och låt lufttorka i skuggan.

- Montering

Sätt i luftfiltret i inloppsgallret och byt ut komponenterna som de var.

2. Rengör luftkonditioneringen

Rengör först ytan med ett neutralt rengöringsmedel och en våt trasa. Eftertorka med en torr trasa.

E. Före användning

Kontrollera att frånluftsslangen har monterats korrekt.

Försiktighetsåtgärder för kylning och avfuktning: - När du använder funktioner för kylning och avfuktning, håll ett intervall på minst 3 minuter mellan varje påslagning (POWER).

• Strömförsörjningen uppfyller kraven.
• Uttaget är ett växelströmsuttag.
• Dela inte uttag med andra apparater.
• Strömförsörjningen ska vara AC220-240V, 50Hz

1. Sätt på enheten

a) Anslut, enheten piper en gång,

"Strömindikatorlampan lyser.

b) Tryck på " knappen, enheten slås på.

c) LED-lampan visar rumstemperaturen och under Automatiskt läge.

2. Kylfunktion

- Tryck på knappen "Läge" tills ikonen

"Cool" (Kylning) visas.

- Tryck på knappen " + " eller " - "för att välja önskad rumstemperatur.

(15 °C - 31 °C)

- Tryck på knappen "Fläkthastighet" för att välja fläkthastighet.

3. Avfuktning

Tryck på knappen "Läge" tills ikonen

"Dehumidify" visas. - Ställer automatiskt in den valda temperaturen på rumstemperaturen minus 2 °C.

- Ställer automatiskt in fläktmotorn på fläkthastighet LOW (Låg).

4. Fläktdrift

- Tryck på knappen "Läge" tills ikonen "Fan" (Fläkt) visas.

- Tryck på knappen "Fläkthastighet" för att välja fläkthastighet.

1. Uppvärmning (denna funktion är inte tillgänglig på enkel enhet kylning) -- Tryck på knappen "Läge" tills ikonen "Heat" (Uppvärmning) visas.

- Tryck på knappen “+” eller “-” för att välja önskad rumstemperatur.

(15 °C - 31 °C)

- Tryck på knappen "Fläkthastighet" för att välja fläkthastighet.

FUNKTIONER I DE OLIKA DRIFTLÄGENA OCH INSTALLATIONSBESKRIVNINGAR

6. ∅merdrift

a) Tryck på "Timer"-knappen för att ställa in tid för Automatisk avstängning när enheten är igång.
b) Tryck på "Timer"-knappen för att ställa in tid för Automatisk avstängning när enheten är redo.
c) Tiden kan ställas in i intervallet 1 timme till 24 timmar.

Tryck på knappen temp upp (+) eller temp ner (-) för att öka eller minska tiden med 1 timme per knapptryckning.

7. Drift

a) Enheten är igång när den är i läget ✿
b) Tryck på knappen ⚫läget, ⚫nheten kommer då att vara igång i viloläget och den övre centrifugalfläkten går automatiskt över till att köras på låg hastighet. Den inställda temperaturen minskas med 1 °C efter en timme och ökar 2 °C efter två timmar. Efter sex timmar stängs enheten av.

8. Drift

a) när knappen Pendla aktiveras svängs pendlingsbladet upp och ner automatiskt. Om du vill stänga av pendlingsläget, trycker du bara på knappen igen.

Underhåll

Rengör enheten med en fuktig mjuk trasa. Använd inte lösningsmedel eller starka rengöringsmedel eftersom det kan skada ytan på enheten.

Service

Om luftkonditioneringen behöver servas, måste du först kontakta din lokala återförsäljare. Kvitto måste uppvisas för alla garantianspråk.

Förvaringsanvisningar

Förvaring efter säsongen

1) Skruva av dräneringslocket och dra ut proppen för att tömma ut kondensvattnet.

2) Låt enheten vara påslagen i fläktläget en halv dag så att den torkar helt på insidan, detta för att förhindra mögeltillväxt.
3) Stäng av enheten, dra ut kontakten och linda nätsladden runt sladdupprullningspelaren, sätt i kontakten i universalfästhålet på enhetens baksida, installera vattenproppen och dräneringslocket.
4) Ta bort frånluftsslangen, rengör och förvara den korrekt.
Häll i frånluftsslangen med båda händerna när du kopplar från den. Tryck fästena på frånluftsutloppet åt sidan med tummarna och dra sedan ut frånluftsslangen.
luftkonditioneringsaggregatet noggrant med en mjuk plastpåse och ställ den på en torr plats och vidta lämpliga åtgärder för att skydda den mot damm. Se också till att enheten är utom räckhåll för barn.
Det är viktigt att enheten förvaras på en torr plats.
Alla tillbehör till enheten ska förvaras tillsammans och skyddas ordentligt. Nätsladdshållaren och universaluttaget ger ett bra skydd av nätsladden. Hög placering av frånluftsutloppet, enkel montering och snabb ventilation. Intelligent, miljövänlig och energibesparande med självevaporativa kylsystem.
24-timmars timerfunktion, unik på/av som påminner om musik.
3 minuters fördröjning vid omstart för att skydda kompressorn och flera andra skyddsfunktioner.

Anmärkningar:

5) Emballera

6) Ta ut batterierna från fjärrkontrollen och förvara dem på lämpligt sätt. OBS!

PROBLEM ORSAK ÅTGÄRD
Enheten startar inte när jag trycker på PÅ/ AV-knappen	Inte inkopplad/kontakten eller uttaget är skadat. Anslut eller byt kontakten eller uttaget.
	Säkringen trasig. Byt ut säkringen (3.15A/250AC)
	Rumstemperaturen är lägre än den inställda temperaturen. (Kylläge)	Återställ temperaturen
Inte tillräckligt svalt	Dörrarna eller fönstren är inte stängda.	Se till att alla fönster och dörrar är stängda.
	Det finns värmekällor i rummet.	Flytta om möjligt värmekällorna
	Fränluftsslangen är inte ansluten eller blockerad.	Anslut eller rengör fränluftsslangen.
	Den inställda temperaturen är för hög.	Återställ temperaturen
	Luftinloppet är blockerat.	Rengör luftinloppet.
Hög ljudnivå	Underlaget är inte jämnt eller tillräckligt plant	Placera om möjligt enheten på plant underlag
	Ljudet kommer från kylmediecirkulationen inuti luftvärmeväx- laren	Detta är normalt.
Om du har problem med din luftkonditionering, se felsökningen nedan. Om ingel av nedanstående fungerar, kontakta din återförsäljare för att få din luftkonditionering servad.

FELKODER ORSAK ÅTGÄRD
E2 kod Fel på rumstemperaturgivare eller givaren skadad. Byt ut rumstemperaturgivaren
E3 kod Fel på förångartemperaturgivare. Byt ut förångartemperaturgivaren
E4 kod Vattenbehållaren full Töm vattenbehållaren.

Garantier

2 års konsumentgaranti mot produktionsfel. Observera att garantin endast gäller mot uppvisande av kvittot. Garantin gäller endast om produkten används i enlighet med instruktionerna och säkerhetsvarningarna i denna manual. Garantin täcker inte skador orsakade av felaktigt handhavande av produkten.

OBS! Den 2-åriga garantin gäller endast för konsumenter och inte för kommersiell användning av enheten.

OBS!

Registrera produkten på www.warranty-woods.com och läs om hur du förlänger garantin. Gå in på www.woods.se för mer information.

Rekommenderade gränsvärden för användning

Den bästa omgivningstemperaturen för kylning är 17-35 °C, och den bästa omgivningstemperaturen för uppvärmning är 8-25 °C. Enheten arbetar i temperaturer upp till 43 °C.

TEKNISKA DATA	AC Milan 7K AC Milan 9K AC Como 12K
Kylkapacitet 2000 W 2600 W 3500 W
Strömförbrukning	750 W	950 W	1250W
Luftflöde: 350 m3/h 350 m3/h 380 m3/h
Energiklass A A A
Avfuktning	19 l/24h	24 L / 24h	28,8 L / 24h
Temperaturinställning	15-31 °C	15-31 °C	15-31 °C
Arbetstemperatur	16-43 °C	16-43 °C	16-43 °C
EER	2,6	2,6	2,6
Längd på dräneringsslang	1,0 m	1,0 m	1,0 m
Diameter på dräneringsslang	10mm 10mm 10mm
Köldmediegas	R290/100 g	R290/160 g	R290/220 g
Ljudnivå i decibel	61dB	61dB	52dB
Vikt	22 kg	24 kg	25 kg
Mätt i mm, L x B x H	355x350x700	355x350x700	355x350x700

*Tekniska ändringar och förbättringar kan förekomma. Alla värden är ungefärliga och kan variera beroende på yttre omständigheter såsom temperatur, ventilation och luftfuktighet.

*Den här märkningen visar att den här produkten inte ska slängas i hushållsavfallet, i hela EU. För att förhindra skador på miljön eller människors hälsa till följd av okontrollerad sophantering ber vi dig att återvinna produkten ansvarsfullt för att främja hållbar återanvändning av materialresurser. För att återvinna din enhet, vänligen använd retur- och insamlingssystemen eller kontakta återförsäljaren där produkten köptes. De kan lämna in denna produkt för miljösäker återvinning.

WOOD'S FOR REN OG SUNN INNELUFT

En termostat slår av enheten när inneluften er tilstrekkelig kald.

1. SIKKERHETSADVARSLER

1. Bilde av forsiden av produktet

C

1. Bilde av toppen av produktet

E

Kontrollera att frånluftsslangen har monterats korrekt.

Försiktighetsåtgärder för kylning och avfuktning: - När du använder funktioner för kylning och avfuktning, håll ett intervall på minst 3 minuter mellan varje

påslagning (POWER).
