BRUKSANVISNING WAC1803G Wood's

Varumärket Wood's grundades av familjen Wood för mer än 65 år sedan i den kanadensiska staden Guelph, Ontario. Det var då, på 1950-talet, som Wood's började utveckla och tillverka avfuktare. Sedan dess har Wood's hjälpt hundratusentals hushåll med att förhindra skador orsakade av mögel till följd av ånga, och att luften de andas är renare. Våra portabla luftkonditioneringsaggregat lämpar sig för användning i de flesta klimat, där kapaciteten är bra även när temperaturen och luftfuktigheten varierar. De används med gott resultat i lokaler som blir varma, såsom vardagsrum, kontor eller sovrum. Mängden varm luft som luftkonditioneringsaggregatet avlägsnar beror på temperaturen, luftfuktigheten och aggregatets placering. Yttre väderförhållanden kan också påverka luftkonditioneringens prestanda.

Wood's luftkonditioneringar är säkra att använda och avsedda för kontinuerlig användning under många år.

HUR FUNGERAR LUFTKONDITIONERINGSENHETEN?

Lågt tryck ger kall luft Den viktigaste komponenten i ett luftkonditioneringsaggregat är köldmediet, som under lågt tryck omvandlas till gas. Processen "skapar kyla" som överförs inåt, medan den varma luften stängs ute. Ett flytande köldmedium passerar genom expansionsventilen och in i ett rör där trycket är lågt. Köldmediet förångas och förvandlas till gas. Processen absorberar värme från omgivningen och röret kyls. En fläkt blåser den kalla luften in i rummet. Gasen leds genom en kompressor som ökar trycket och omvandlar gasen till vätska. I den här processen frigörs värme, som leds i rör på motsatt sida och blåses ut av en fläkt. En termostat stänger av enheten när inomhusluften är tillräckligt kall.

1. SÄKERHETSVARNINGAR

Brandfarligt material. Denna apparat innehåller R290/ propan, ett brandfarligt köldmedium.

Se denna bruksanvisning för säkerhetsinformation.

Läs den tekniska manualen

Läs bruksanvisningen.

SÄKERHETSINFORMATION

Läs igenom de medföljande instruktionerna noggrant före installation och användning av apparaten. Tillverkaren tar inget ansvar för felaktig installation som orsakar personskador och materiella skador. Förvara alltid instruktionerna tillsammans med apparaten för framtida referens.

Barn och utsatta personers säkerhet

WARNING

Risk för personskada eller permanent invaliditet. Denna apparat kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk, sensorisk eller mental förmåga eller bristande erfarenhet och kunskap om de har fått tillsyn eller instruktioner om användning av apparaten på ett säkert sätt och förstå de faror som är inblandade.

Låt inte barn leka med apparaten.

Barn som är yngre än 3 år bör hållas borta om de inte övervakas kontinuerligt.

Förvara allt emballage utom räckhåll för barn.

Rengöring och underhåll får inte göras av barn utan uppsikt.

Allmän säkerhet

Denna apparat är avsedd att användas i hushåll och liknande tillämpningar såsom: familjerum, vardagsrum, personalkök i butiker, kontor och andra arbetsmiljöer. Märkskylten är placerad på sidan eller baksidan av luftkonditioneringen.

Se till att ventilationsöppningarna inte är blockerade.

Använd inte mekaniska anordningar eller andra hjälpmedel för att påskynda avfrostningen än de som rekommenderas av tillverkaren.

Apparaten får inte förvaras i ett rum med antändningskällor som är aktiva (till exempel: öppen eld, gasdriven utrustning eller en elektrisk värmare. Får inte punkteras eller brännas. Tänk på att köldmedier kan avge lukt. Använd inte vattenspray och ånga för att rengöra apparaten. Rengör apparaten med en fuktig, mjuk trasa. Använd endast neutrala rengöringsmedel. Använd inte slipmedel, den slipande sidan på kökssvampar, lösningsmedel eller metallföremål.

Om nätsladden är skadad måste den bytas ut av tillverkaren, dess auktoriserade servicecenter eller

liknande kvalificerade personer för att undvika fara.

SÄKERHETSFÖRESKRIFTER Installation VARNING

Denna apparat får endast installeras av en fackman. Ta bort allt emballage. Installera inte eller använd apparaten om den är skadad. Apparaten ska installeras, användas och förvaras i ett rum med en golvyta som är större än 12,5². Följ installationsanvisningarna som medföljer apparaten. Var alltid försiktig när du flyttar apparaten eftersom den är tung. Använd alltid skyddshandskar. Tänk på att köldmedier kan avge lukt.

Se till att luften kan cirkulera runt apparaten.

Vänta minst 4 timmar innan du ansluter apparaten till strömförsörjningen. Detta är för att oljan ska kunna rinna tillbaka in i kompressorn. Installera inte apparaten nära radiatorer eller andra värmekällor. Installera inte apparaten på en plats där den utsätts för direkt solljus.

Anslutning till elnätet

WARNING

Risk för brand och elstötar. Apparaten måste anslutas till ett jordat uttag. Se till att den elektriska informationen på märkskylten

överensstämmer med strömförsörjningen. Om inte, kontakta en elektriker. Använd alltid ett korrekt installerat, stötsäkert uttag. Använd inte grenuttag och förlängningskablar. Se till att de elektriska komponenterna inte skadas (t.ex. stickkontakt, nätsladd). Kontakta det auktoriserade servicecentret eller en elektriker för att byta ut elektriska komponenter. Nätsladden måste vara placerad på en nivå som är under stickkontakten. Anslut stickkontakten till eluttaget först när installationen är klar. Se till att det är enkelt att komma åt stickkontakten efter installationen. Dra inte i sladden när du ska koppla från apparaten. Håll alltid i stickkontakten när du ska dra ut sladden.

Använda

WARNING

Risk för brännskador, elstötar eller brand.

Ändra inte specifikationen för denna apparat.

Var försiktig så att inte köldmediekretsen skadas. Kretsen innehåller propan (R290), som är en miljövänlig naturgas. Gasen är brandfarlig.

Om skador uppstår på köldmediekretsen, får det inte finnas någon öppen låga eller antändningskällor i rummet. Vädra ut gasen. Placera inte brandfarliga produkter

eller föremål som är våta med brandfarliga produkter nära apparaten.

Bortskaffning

WARNING

Risk för personskador. Koppla bort apparaten från elnätet. Klipp av nätsladden och släng den. Köldmediekretsen i denna apparat är ozonvänlig. Kontakta din kommun för information om hur du kasserar apparaten korrekt. Det är viktigt att delen på kylaggregatet som är närmast värmeväxlaren inte skadas.

Låt maskinen stå upprätt i 4 timmar före användning

Välja en plats

Viktigt

1. Denna luftkonditionering kan enkelt flyttas runt inomhus; se till att enheten hela tiden står upprätt när du flyttar den. Luftkonditioneringen ska placeras på en plan yta.
   Installera eller använd inte luftkonditioneringen i ett badrum eller andra våta miljöer.
   Eftersom en portabel luftkonditionering är på hjul, är det enkelt att flytta den. När värmen slås på flyttar du bara den portabla luftkonditioneringen till rummet och kan snabbt komma igång med att kyla utrymmet. Luftkonditioneringen måste användas i ett slutet utrymme för att kyla effektivt.
   Stäng alla dörrar, fönster och andra öppningar till utsidan i rummet. Luftkonditioneringens effektivitet beror på temperaturen och luftfuktigheten.

2. Placera luftkonditioneringen på en plats som inte begränsar luftflödet genom enhetens framsida.

3. Ett luftkonditioneringsaggregat som går i ett rum har liten eller ingen effekt på torkningen i ett intilliggande stängt förvarings-utrymme, t.ex. en garderob, såvida det inte finns tillräcklig luftcirkulation till och från utrymmet. Ett portabelt luftkonditioneringsaggregat leder ut värmen från enheten med hjälp av en ventilationsslang som dragits genom ett fönster eller en frånluftsventil.

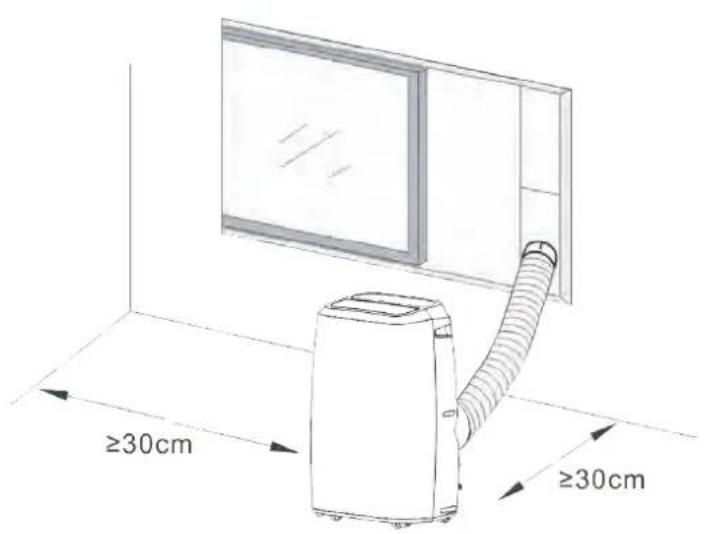

4. Avständet mellan luftkonditioneringen och närmaste föremål bör vara minst 30 cm. Se bilden för referens.

3. Produktbeskrivning

A

1. Fränluftsslang
2. Anslutning för fönsterskena
3. Slanganslutningsadapter från maskin
4. Fönsterskena
5. Plugg
6. Batterier
7. Fjärrkontroll
8. Vattenslang Längd: 1 m Diameter: 16mm

B

1. Produktbilder

C

1. Spjäll
2. Kontrollpanelen
3. Front
4. Hjul
5. Filter
6. Dräneringsutlopp
7. Frånluftsutlopp
8. Nätsladd
9. Dräneringsutlopp

D

1. Bilder av produktens baksida

E

1. Bild produkten sedd ovanifrån

F

1. Kylning
2. Avfukta
3. Fläkt
4. Centigrad-temperatur
5. Hög fläkthastighet
6. M edelhög fläkthastighet
7. Låg fläkthastighet
8. Vattenbehållare full
9. Ström på/av
10. Fläkthastighet
11. Temperatur upp
12. Temperatur ner
13. Driftläge
14. Timer på/av
15. Automatisk pendling
16. Viloläge
17. Uppvärmning

G

1. Bild på öppen och stängd lucka för luftutblås
2. Instruktioner för rengöring

H

|

1. Ström på/av
2. Timer på/av
3. Driftläge
4. Temperatur ner
5. Temperatur upp
6. Fläkthastighet
7. Viloläge
8. Automatisk oscillering

J

1. Installationsanvisning för batterier

K

1. Vrid in båda ändarna på frånluftsslangen i adaptrarna
2. Introduktion till installation av slang

L

M

1. Installationsanvisning av fönserskena

N

1. Borra hål för fönstersatsen

O

1. Anslut dräneringsslang

P

1. Bild på vattenutlopp

A. Tillbehör

Efter att du har packat upp produkten kontrollerar du att ovannämnda tillbehör ingår. Kontrollera därefter deras funktion i installationsintroduktionen i denna manual.

B. Portabel luftkonditionering

J. Fjärrkontrollens utseende och funktion.

marken.-

den utsätts för direkt solljus.

M. Introduktion Använda

Utför momenten i detta avsnitt innan du använder luftkonditioneringen:

1) Välj en plats nära ett eluttag.

2) Installera frånluftsslangen och justera fönsterläget noggrant.

3) Sätt i stickkontakten i ett jordat eluttag, AC220\~240V/50Hz;

4) Slå på strömbrytaren (POWER) för att starta luftkonditioneringen.

K&L. Introduktion till installation av från-luftsslang

A) Tillfällig installation

1 Vrid in båda ändarna på frånluftsslangen i slangkopplingen.

1. Sätt i slangadaptern i luftutloppet på luftkonditioneringens baksida

2. Dra den andra änden av frånluftsslangen till en position nära fönsterbrädan.

N. Installation av fönstersats

Fönstersatsen installeras oftast i något av lägena"horisontell" eller "vertikal". Som visat i Fig. 5 och Fig. 5a ska fönstrets mått kontrolleras före installation.

1. Installera fönstersatsen på fönstret;

2. Justera längden på fönsterreglagesatsen

med pluggen;

1. Dra fönsterkopplingsslangen genom hålet i fönstersatsen.

O. Larm, vattenbehållare full:

Den inre vattenbehållaren i luftkonditioneringen har en nivåvakt som styr vat-

tennivån. När vattennivån stiger tänds indikatorlampan vattenbehållare full. (Om vattenbehållaren är full, ta bort gummipluggen i botten på enheten för att tömma ut vattnet.)

H. Förklaringar till underhåll:

1) Före rengöring, se till att koppla bort enheten från strömförsörjningen.

2) Använd inte bensin eller andra kemikalier för att rengöra enheten.

3) Undvik att spola vatten direkt på enheten.

4) Om luftkonditioneringen är skadad, kontakta återförsäljaren.

1.

damm/smuts bör det rengöras varannan vecka.

- Demontering

Öppna luftinloppsgallret och ta bort

- Rengöring

lufttorka i skuggan.

Montering

komponenterna som de var.

1. Rengör luftkonditioneringen utvändigt Rengör först ytan med ett neutralt rengöringsmedel och en våt trasa. Eftertorka med en torr trasa.

E. Före användning

Kontrollera att frånluftsslangen har monterats korrekt.

Försiktighetsåtgärder för kylning och avfuktning: - När du använder funktioner för kylning och avfuktning, håll ett intervall på minst 3 minuter mellan varje påslagning (POWER).

- Strömförsörjningen uppfyller kraven.

- Uttaget är ett växelströmsuttag.

- Dela inte uttag med andra apparater.

- Strömförsörjningen ska vara AC220-240V, 50Hz

1. Kylfunktion

- Tryck på knappen "Läge" tills ikonen "Cool"(Kylning) visas.

- Tryck på knappen "▲" eller "▼" för att välja önskad rumstemperatur. (16°C -31°C)

- Tryck på knappen "Fläkthastighet"för att

1. Avfuktning

Tryck på knappen "Läge" tills ikonen "Dehumidify"(Avfuktning) visas.

- Maskinen kommer att avfukta i kontinu-

på låg hastighet.

1. Fläktdrift

- Tryck på knappen "Läge" tills ikonen "Fan" (Fläkt) visas.

- Tryck på knappen "Fläkthastighet"för att

1. Timerdrift

Timer PÅ-inställning:

- När luftkonditioneringen är avstängd (OFF) trycker du på knappen "Timer" och väljer önskad PÅ-tid med hjälp av temperatur- och tidsinställningsknapparna.

- "Preset ON Time (Förinställd PÅ-tid) visas på manöverpanelen.

- PÅ-tiden kan ställas in på valfri tid mellan 0-24 timmar.

Timer AV-inställning

- När luftkonditioneringen är påslagen (ON) trycker du på knappen "Timer" och väljer önskad OFF-tid (AV) med hjälp av temperatur- och tidsinställningsknapparna.

- "Preset OFF Time"(Förinställd AV-tid) visas på manöverpanelen.

- OFF-tiden kan ställas in på valfri tid mellan 0-24 timmar.

1. Vid indikation på full vattentank Funktion

Den inre vattenbehållaren i luftkonditioneringen har en nivåvakt som styr vattennivån. När vattennivån när en förväntad nivå tänds indikatorlampan vattenbehållare full, skruva bort plastskyddet och dra Uppvärmning

- Tryck på knappen "Mode" (läge) tills "Heat" (värme)

visas. - Tryck på knappen " DOWN "eller" UP " för att välja önskad rumstemperatur. (16°C -31°C)

- Tryck på knappen "SPEED" för att välja Fläkthastighet.

Sleepläge

I slepplåget (SLEEP knappen) kommer man att förskjuta starten under de 2 först

timmarna med 2 grader.

Till exempel, om man har ställt in enheten på 20°C så kommer den först starta vid 22°C.

PROBLEM ORSAK ÅTGÄRD
Enheten startar inte när jag trycker på PÅ/ AV-knappen	Indikatorlampan för Vattenbehållare full blinkar och vattenbehållaren är full.	Töm ut vattnet i vattenbehållaren.
	Rumstemperaturen är högre än den inställda temperaturen (elektriskt uppvärmningsläge)	Återställ temperaturen
	Rumstemperaturen är lägre än den inställda temperaturen. (Kylläge)	Återställ temperaturen
Inte tillräckligt svalt	Dörrarna eller fönstren är inte stängda.	Se till att alla fönster och dörrar är stängda.
	Det finns värmekällor i rummet.	Flytta om möjligt värmekällorna
	Frånluftsslangen är inte ansluten eller blockerad.	Anslut eller rengör frånluftsslangen.
	Den inställda temperaturen är för hög.	Återställ temperaturen
	Luftinloppet är blockerat.	Rengör luftinloppet.
High noise level	Underlaget är inte jämnt eller tillräckligt plant Placera om möjligt enheten på plant underlag
	Ljudet kommer från kylmediecirkulationen inuti luftkonditioneringen	Detta är normalt.
Om du har problem med din luftkonditionering, se felsökningen nedan. Om inget av nedanstående fungerar, kontakta din återförsäljare för att få din luftkonditionering servad.

FELKODER ORSAK ÅTGÄRD
E0 kod	Fel på rumstemperaturgivare	Lämna enheten till din återförsäljare för service
E2 kod	Vattenbehållaren full vid kylning	Ta bort gummiproppen och töm ut vattnet.
E3 kod	Fel på förångartemperaturgivare	Lämna enheten till din återförsäljare för service

Garantier

2 års konsumentgaranti mot produktionsfel. Observera att garantin endast gäller mot uppvisande av kvittot. Garantin gäller endast om produkten används i enlighet med instruktionerna och säkerhetsvarningarna i denna manual. Garantin täcker inte skador orsakade av felaktigt handhavande av produkten.

OBS! Den 2-åriga garantin gäller endast för konsumenter och inte för kommersiell användning av enheten.

OBS!

Registrera produkten på www.warranty-woods.com och läs om hur du förlänger garantin. Gå in på www.woods.se för mer information.

Rekommenderade gränsvärden för användning

Den bästa omgivningstemperaturen för kylning är 18-35 °C. Enheten arbetar i temperaturer upp till 43 °C. Säkringsparameter: φ3.6x10mm 3.15A, 250VAC.

TEKNISKA DATA	AC Venezia Silver 18K Duo
Kylkapacitet 5,2KW
Uppvärmningskapacitet	4,7 KW
Strömförbrukning 2,0KW
Effektförbrukning: Uppvärmning	2,0KW
Luftflöde : 450m3/h
Energiklass A
Avfuktning 52,8 l / 24h
Temperaturinställning	16-31 °C
Arbetstemperatur	18-43 °C
EER 2,6
Köldmediegas R290/300g
Ljudnivå i decibel 56dB / 65dB
Vikt 32 kg
Mätt i mm, L x B x H 376x490x768

*Tekniska ändringar och förbättringar kan förekomma. Alla värden är ungefärliga och kan variera beroende på yttre omständigheter såsom temperatur, ventilation och luftfuktighet.

*Den här märkningen visar att den här produkten inte ska slängas i hushållsavfallet, i hela EU. För att förhindra skador på miljön eller människors hälsa till följd av okontrollerad sophantering ber vi dig att återvinna produkten ansvarsfullt för att främja hållbar återanvändning av materialresurser. För att återvinna din enhet, vänligen använd retur- och insamlingssystemen eller kontakta återförsäljaren där produkten köptes. De kan lämna in denna produkt för miljösäker återvinning.

*Använda batterier får inte kastas i hushållsavfallet eftersom de kan innehålla giftiga ämnen och tungmetaller som kan skada miljön och innebära hälsorisk. Returnera urladdade batterier till lämplig återvinningsanläggning.
