BRUKSANVISNING MDK13 Wood's

Brännbart ämne. Denna maskin innehåller R290/Propan – ett brännbart köldmedium.

ruksanvisning.

serviceinstruktion

bruksanvisning.

SÄKERHETSINFORMATION

Läs den medföljande bruksanvisningen noggrant innan installation och användning av produkten. Tillverkaren är ej ansvarig för person- och egendomsskador som uppstår på grund av felaktig installation eller användning. Spara bruksanvisningen för framtida behov.

SÄKERHET FÖR BARN OCH HANDIKAPPADE

WARNING!

Risk för skador och permanent invaliditet.

Denna produkt kan användas av barn från 8 års ålder och uppåt och av personer med nedsatt fysisk, sensorisk eller

mental förmåga samt personer med bristande erfarenhet och kunskap, om de övervakas eller instrueras beträffande hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen. Låt inte barn leka med produkten. Barn under 3 år ska inte vistas i närheten av produkten utan ständig uppsikt. Håll förpackningsmaterial utom räckhåll för barn. Rengöring och användarunderhåll ska inte utföras av barn utan tillsyn.

ALLMÄN SÄKERHET.

Denna produkt är avsedd att användas i hushållsliknande tillämpningar såsom: - badrum, pentryn i butiker, på kontor och liknande arbetsmiljöer. Produktens märkskylt är placerad bakom kondensvattenbehållaren. Håll produktens ventilationsöppningar fria från hinder.

Använd ej andra metoder för avfrostning eller rengöring än de som rekommenderas av tillverkaren. Produkten ska inte förvaras i ett rum där kontinuerligt använda tändkällor finns (till exempel; öppen eld, gasvärmare eller elektriska värmare). Kylkretsen får ej punkteras eller utsättas för öppen låga. Köldmediet kan vara luktlöst. Spraya inte vatten eller ånga på produkten för att rengöra den. Använd en fuktad mjuk trasa vid rengöring tillsammans med

rengöringsmedel. Undvik att använda slipande medel eller metallföremål. Om nätsladden är skadad måste den bytas av tillverkaren eller, en av tillverkaren auktoriserad verkstad eller liknande kvalificerad person för att undvika framkallande av fara.

SÄKERHETSINSTRUKTIONER INSTALLATION

WARNING!

Endast kvalificerade personer får installera denna produkt. Avlägsna allt förpackningsmaterial. Installera eller använd inte en skadad produkt. Produkten ska installeras, användas och förvaras i ett rum med en golvyta större än 4 m2. Följ den bifogade installationsanvisningen noga. lakttag alltid försiktighet om produkten ska flyttas eftersom den är tung. Använd alltid skyddshandskar. Tillse att luft kan cirkulera runt produkten. Vänta minst 4 timmar innan produkten ansluts till nätspänning i syfte att låta kompressorns smörjmedel rinna tillbaka till kompressorn. Installera inte produkten i närheten av radiatorer eller andra värmekällor. Installera inte produkten i direkt solljus.

ELEKTRISK ANSLUTNING

WARNING!

Risk för brand och elektriska stötar. Produkten måste anslutas till ett jordat eluttag. Kontrollera att märkskyltens elektriska information överensstämmer med nätspänningskällan. Om så inte är fallet, kontakta en elektriker. Använd alltid ett korrekt installerat stötsäkert och jordat eluttag. Använd inte grenuttag eller förlängningssladdar. Vid skadad anslutningssladd (t.ex. stickpropp eller nätsladd) kontakta en av tillverkaren auktoriserad verkstad eller en elektriker om en elektrisk komponent behöver bytas. Nätsladden ska befinna sig nedanför stickproppen efter installation. Anslut nätsladden sist i installationen. Tillse att nätsladdens stickpropp är åtkomlig efter installationen.

Dra inte i nätsladden för att koppla loss produkten från eluttaget. Drag alltid i stickproppen.

ANVÄNDNING

WARNING!

Risk för personskador, elektriska stötar eller brand. Produktens specifikation får inte ändras. lakttag försiktighet för att inte skada produkten kylkrets. Produkten innehåller propan (R290), ett naturligt köldmedel med låg miljöpåverkan. Köldmediegasen är brandfarlig. Om kylkretsen skadas tillse att

öppen låga eller andra tändkällor inte finns i rummet. Vädra utrymmet. Placera inte brännbara ämnen eller föremål dränkta i brännbara ämnen i närheten av, eller på produkten.

AVYTTRING

WARNING!

Risk för skador. Koppla loss produkten från eluttaget. Klipp av nätsladden nära produkten och kassera den. Köldmediet i kylkretsen på denna produkt är miljövänligt. Kontakta de lokala myndigheterna för information angående korrekt avyttring av produkten. Skada inte kylenheten närmast förångaren då kylmedia kan läcka ut.

TEKNISK DATA

	MDK11 MDK13
Max. arbetsområde 50m	^2	60m ^2
Luftflöde 77m3/h 90m3/h
Avfuktning vid 30°C och 80% r.h 10L/dygn 12 L/ 24 H
Effekt vid 30°C och 80% r.h. 210Wh 200 W
Tankvolym 1,8 L 1,8 liters
Kylmedia R290 (55g) R290 (60g)
Spänning 230 V 230V
Frekvens	50Hz 50Hz
Ampere	0,95A 0,9A
IP-klass	IP22	IP22
Dimensions i mm LxBxH	290x190x478	290x190x478

*Tekniksa förändringar och förbättringar kan förekomma. Alla värden är ungefärliga och kan viriera beroende på yttre omständigheter såsom temperatur, ventilation och luftfuktighet.

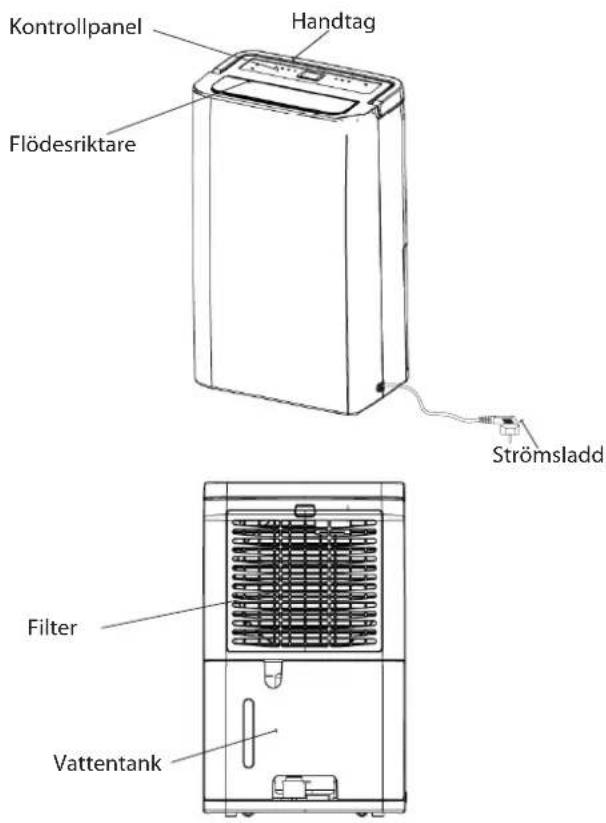

Kontrollpanel Handtag Flödesriktare Strömsladd Filter Vattentank

PROBLEM	ORSAK	LÖSNING
Avfuktaren startar inte	Strömmen är inte på	- Se till att avfuktaren är kopplad till eluttaget och att inte säkringen har gått.- Kontrollera att vattenbehållaren är tom och placerad korrekt.
Avfuktar ej	-Vattenbehållaren är full-Vattenbehållaren har inte placerats korrekt.-Luftfiltret är lgensatt-Temperaturen eller den relativa fuktigheten i rummet är för låg.	- Töm behållaren på vatten.- Placera vattenbehållaren i rätt läge.- Rengör filtret och kontrollera att luften kan flöda fritt genom avfuktaren. Avfuktaren ska stå minst 20-30cm från väggen.- Avfuktningen fortlöper när fuktighetsnivån är högre än 35% och temperaturen i utrymmet är högre än +5°C.
Avfuktaren fungerar men luftfuktigheten sänks för långsamt	-Rummet är för stort.-Det är för mycket ventilation.	- Vi rekommenderar att du använder en avfuktare med större kapacitet.- Minska ventilationen (stäng dörrar och fönster.)

Om inget av ovanstående fungerar bör du kontakta närmaste återförsäljare för översyn och eventuell reparation av avfuktaren. Eller kontakta [e-mail] Telefon. [phone]

VÄRLDSLEDANDE AVFUKTARE FRÅN WOOD'S

Wood's är en av de världsledande tillverkarna av avfuktare. Våra avfuktare är anpassade för att användas i nordiskt klimat då avfuktningskapaciteten är bra även vid lägre temperaturer och fuktnivåer. De används med gott resultat i utrymmen som lätt blir fuktiga, såsom källare, garage eller sommarstugor. De fungerar även utmärkt vid torkning av tvätt utan slitage på textilier, i poolutrymmen och i tvättstugor. De är effektiva och har låg energiförbrukning.

Den mängd fuktighet som avfuktaren tar bort beror på temperatur, fuktighetsnivå och placering. Även vädret utomhus påverkar avfuktarens prestanda. Vid kallt väder sjunker den relativa fuktigheten och därmed minskar avfuktarens fuktuttag ur luften. Därför är avfuktaren anpassad att användas i temperaturintervallet +5°C to +35°C.

Wood's avfuktare är säkra i drift och avsedda att fungera kontinuerligt under många år.

FÖR HÖG LUFTFUKTIGHET - EN FARA

Kondens uppstår när luftens vattenånga kommer i kontakt med en kall yta såsom tak, fönster eller vägg. När vattenångan kyls ned sker en kondensering varvid vattendroppar bildas. Vid hög luftfuktighet kan unken luft uppstå och mögel bildas vilket gör att huset och dess inredning tar skada.

Denna miljö kan även leda till sjukdomar hos de boende då bland annat kvalster trivs i en fuktig miljö. En avfuktare med hög prestanda skapar en bra och hälsosam fuktnivå. För att nå bästa effekt skall dörrar och fönster hållas stängda till de utrymmen som ska avfuktas.

Avfuktaren avlägsnar dålig lukt, torkar trä och avlägsnar fukt från idrottsredskap för utomhusbruk m.m.

En avfuktare kan användas bland annat i källare, tvättstugor, garage, husvagnar, sommarstugor och i båtar. Kommer avfuktaren att stå i kallare miljöer bör du titta närmare på tipsen i slutet av manualen.

PLACERING AV AVFUKTAREN

Wood's avfuktare är lätta att flytta runt då de är utrustade med hjul. Allt som krävs är närheten till ett eluttag för 220/240 V, men tänk på följande:

Avfuktaren bör inte ställas i närheten av element eller andra värmekällor och inte utsättas för direkt solljus då det sänker prestandan.

• Man kan med fördel använda ett värmeelement eller värmefläkt för att hålla temperaturen ovan +5°C.
• Avfuktaren ska stå minst 20-30 cm från väggen och andra hinder för att luftgenomströmningen ska vara maximal.
• Det är idealiskt att placera avfuktaren så centralt i rummet som möjligt.

OBS: Placerad i ett duschutrymme eller vid bassänger måste avfuktaren fastmonteras. Avfuktaren bör även säkras med jordfelsbrytare i dessa utrymmen

ANVÄNDA WOOD'S AVFUKTARE

Om avfuktaren transporterats liggande kan det hända att olja runnit ut från kompressorn och in i det slutna rörsystemet. Låt då avfuktaren stå i minst 4 timmar innan den tas i bruk. Det är mycket viktigt att oljan hinner rinna tillbaka in i kompressorn, annars kan avfuktaren ta allvarlig skada.

1. Se till att vattenbehållaren är riktigt placerad.
2. Koppla avfuktaren till ett jordat eluttag.
3. Välj fläkthastighet.
4. Ställ in önskad fuktighetsnivå med hjälp av fuktkontrollsknappen. Se avsnittet Fuktkontroll.

FULL TANK

När flottören när en viss höjd, reagerar avfuktaren på detta och stängs automatiskt av för att förhindra översvämning av tanken.

Töm vattenbehållaren. Sätt tillbaka vattenbehållaren och tryck in vattenbehållaren tills den är på plats.

FUKTKONTROLL

Wood's avfuktare är utrustad med en inbyggd fuktkontroll som ställs in på önskad fuktnivå. Fuktkontrollen känner av den aktuella fuktighetsnivån och ser till att avfuktaren slås av och på

automatiskt.

OBS: Den relativa luftfuktigheten mäts enklast med en Wood's hygrometer och lämplig nivå är mellan 50% och 60%.

AUTOMATISK AVSTÄNGNING

När vattenbehållaren är full stängs avfuktaren av automatiskt. Ljusindikatorn på avfuktarens framsida slår om från grönt till rött för att signalera att vattenbehållaren måste tömmas innan du kan använda avfuktaren igen.

1. Koppla bort avfuktaren från eluttaget.
2. Töm vattenbehållaren.
3. Sätt tillbaka den tömda vattenbehållaren och se till att flottören hänger fritt. Se avsnittet Flottören.
4. Anslut avfuktaren till eluttaget.

LUFTFILTER

Luftfiltret på avfuktarens baksida ser till att kylslingorna hålls fria från damm. Det är viktigt att filtret hålls rent så att luften kan flöda fritt genom avfuktaren. Filtret bör därför rengöras vid behov.

AUTOMATISK AVFROSTNING

Wood's avfuktare är utrustade med styrsystem som ser till att kylslingorna avfrostas vid behov. Styrsystemet stänger av kompressorn, vilket gör att kylningen av slingorna upphör. Fläkten fortsätter att dra den rumstempererade luften genom avfuktaren och på så sätt smälter isen och vattnet rinner ner i behållaren. Notera att detta styrsystem

gör att avfuktaren fungerar vid så låg temperatur som +5°C

FLÄKT

Fläkten ser till att luft strömmar genom avfuktaren. Fuktig luft sugs in från baksidan och går via förångaren och kondensorn för att sedan komma ut torr på avfuktarens framsida.

RENGÖRING OCH UNDERHÅLL

Wood's avfuktare kräver rengöring för att bibehålla sin höga avfuktningskapacitet.

• Rengör filtret vid behov.
• Fläktmotorn är permanent smord och kräver inget underhåll.

OBS : Koppla bort nätsladden från eluttaget innan rengörning.

TIPS:

• För maximal avfuktningskapacitet i ett rum rekommenderas att tilluften från utsidan och intilliggande rum minimeras – stäng dörrar och ventiler.
• Placera avfuktaren om möjligt mitt i rummet.
• Höj temperaturen i rummet för snabbare avfuktning. (Varm luft kan bära mer vatten).
• Använd en frostvakt om temperaturen faller under +5°C
• Avfuktaren ger mer vatten under sommaren och hösten eftersom utomhusluften är varm och fuktig. (Den absoluta luftfuktigheten är normalt högre).

OM AVFUKTAREN BEHÖVER SERVICE

Om avfuktaren behöver service ska du i första hand kontakta inköpsstället. För alla garantikrav krävs ett inköpsbevis.

GARANTIER

2 års garanti för tillverkningsfel. Notera att garantin endast gäller vid uppvisande av kassakvitto.

OBS: Få 3 års garanti!

Registrera dig på warranty-woods.com Besök woods.se för mer information.

Rekommenderade gränser för användning:

avfuktare måste vara kopplad

till ett jordat uttag

220V-240V 50Hz

Vi reserverar oss för eventuella felskrivningar och produktförändringar. För förändringar och uppdateringar se woods.se

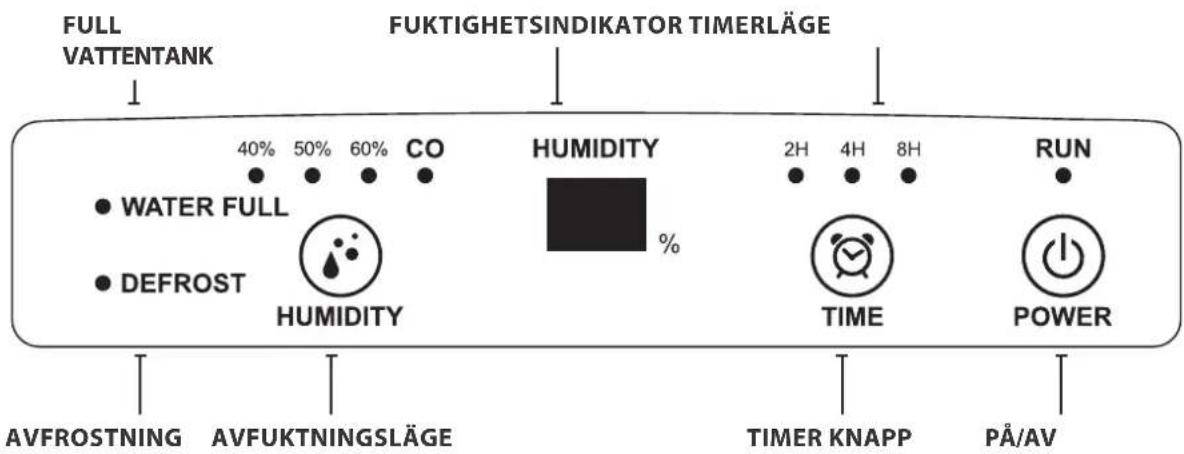

FULL VATTENTANK FUKTIGHETSINDIKATOR TIMERLÄGE 40% 50% 60% CO HUMIDITY 2H 4H 8H RUN WATER FULL DEFROST HUMIDITY TIME POWER AVFROSTNING AVFUKTNINGSLÄGE TIMER KNAPP PÅ/AV

KONTROLLPANEL

ANVÄNDNING

1. Anslut till eluttaget och tryck sedan på "ON / OFF" knappen för att slå på enheten. Avfuktaren startar automatiskt och enheten är i läge för kontinuerlig avfuktning.

2. Tryck på "HUMIDITY" för att ställa in önskad fuktighet 40% »50%» 60% »CO. CO är angiven en kontinuerlig avfuktning. Om den fuktiga luften reduceras till inställt fuktvärde, stannar maskinen automatiskt.
   Vid uppnådd fuktighetsnivå stängs fläkten av. under 1 timma. Ökas inte fuktighetsnivån så kommer fläkten automatiskt att starta och gå i 3 minuter för varje timma där fuktighetsnivån inte har stigit.

3. Tryck på "TIMER" knappen och ställ in arbetstiden för enheten 2 timmar »4timmar» 8timmar.

FULL VATTENTANK

När vattenbehållaren är full kommer en larmsignal att höras, kompressorn stannar automatiskt, detta kommer också att stanna avfuktningsprocessen. Töm vattenbehållaren och sätt tillbaka den i rätt läge, avfuktaren fortsätter att avfukta, när kompressorn automatiskt startar efter fem minuter.

KOMPRESSORSKYDD

Denna enhet är utrustad med

kompressorskyddsfunktion-det vill säga kompressorn har en fördröjning på 5 minuter vid ett eventuellt strömavbrott.

VATTENDRÄNERING

Om så önskas är det möjligt att ansluta dräneringsslang (tillval) till enheten för permanent vattenavlopp. Anslut dräneringsslangen till avloppsrännan och se till att slangens ände är lägre än avloppsöppningen, annars kommer inte avrinningen ske korrekt och översvämning kan uppstå.

AVFROSTNING

För att förhindra att maskinen fryser på under för låga temperaturer är maskinen utrustad med ett automatiskt avfrostningssystem.

Sätt i en dräneringsslang (tillbehör ej medföljande) till dräneringsuttaget på maskinen och anslut den till avloppet. Detta ger dig automatisk vattenavrinning utan att behöva tömma behållaren. Vid kontinuerlig dränering ska slangen vara så kort som möjligt till avloppet.

MINNESFUNKTION

När enheten är ansluten till eluttaget bibehålls de inställda värderna när man stänger av maskinen och startar den igen. Enheten ställer sig i ursprungsläge när man drar ut sladden och sätter tillbaka

den igen.

UNDERHÅLL OCH RENGÖRING

Höljet är gjord av plast. Ställ den inte idirekt solljus.Ta bort vattentanken med försiktighet. Om du inte använder enheten under en längre period stäng av enheten och dra ut strömsladden, töm vattentanken och torka ur den. Använd endast en mjuk ren trasa för alla rengöringsändamål. Använd inte bensin, färgförtunning eller andra starka kemikalier för att rengöra enheten. Rengöring av nätfilter: Ta bort filtret. Använd en dammsugare eller torka av med en trasa för att rengöra filtret, sätt tillbaka filtret när det är torrt.
