BRUKSANVISNING HDS 2000 Super Kärcher

17 Styringshjul med stopbremse

18 Vandtilslutning

Rensemiddel fyldes på

⚠️FARE

Fysisk Risiko!

→ Rensemiddel fyldes på.

Vandtilslutning

24 Vindu med feil-/servicevisning

25 Dekk-klaff for lagringsrom

26 Kort bruksanvisning

13 Tilbakeslagsventil

Läs bruksanvisning i original innan aggregatet används första

gången, följ anvisningarna och spara drifts-anvisningen för framtida behov, eller för nästa ägare.

– Före första ibruktagning måste Säkerhetsanvisningar nr. 5.951-949.0 läsas!
– Informera inköpsstället omgående vid transportskador.
– Kontrollera innehållet i leveransen vid uppackning.

Innehållsförteckning

Miljöskydd . . . . . . . . . . . . . . . . SV 1

Risknivåer ...... SV 1

Ändamålsenlig användning... SV 3

Säkerhetsanvisningar ..... SV 3

Säkerhetsanordningar. . . . . . SV 3

Idrifttagning . . . . . . . . . . . . . SV 4

Handhavande . . . . . . . . . . SV 6

Förvaring. SV 9

Transport. . . . . . . . . . . . . . . . SV 9

Skötsel och underhåll ..... SV 9

Åtgärder vid störningar ..... SV 10

Garanti SV 12

Tillbehör och reservdelar..... SV 12

EU-försäkran om överensstämmelse ...... SV 12

Tekniska data . . . . . . . . . . . SV 13

Miljöskydd

Emballagematerialen kan återvinnas. Kasta inte emballaget i hushållssoporna utan lämna det till återvinning.

Kasserade apparater innehåller återvinningsbart material som bör gå till återvinning. Batterier, olja och liknande ämnen får inte komma ut i miljön. Överlämna skrotade aggregat till ett lämpligt återvinningssystem.

Motorolja, värmeolja, diesel och bensin får inte släppas ut i miljön. Skydda marken och avfallshantera förbrukad olja på ett miljövänligt sätt.

Upplysningar om ingredienser (REACH)

Aktuell information om ingredienser finns på:

Varnar om en omedelbart överhängande fara som kan leda till svåra personskador eller dödsfall.

⚠️VARNING

Varnar om en möjligen farlig situation som kan leda till svåra personskador eller döden.

⚠FÖRSIKTIGHET

Varnar om en möjligen farlig situation som kan leda till lättare personskador.

OBSERVERA

Varnar om en möjligen farlig situation som kan leda till materiella skador.

Översikt

Apparatelement

Bild 1

1 Huvtillslutning
2 Motorhuv
3 Påfyllningsöppning för rengöringsmedel (2x)
4 Skenor för gaffeltruck
5 Högtrycksslang EASY!Lock
6 Strålrör EASY!Lock
7 Högtrycksmunstycke
8 Säkerhetsspak
9 Vattenanslutningssats
10 Startspak
11 Handsprutans säkerhetspärr
12 Handspruta EASY!Force
13 Tryck/mängdreglering på handsprutan
14 El-matarledning
15 Täckpropp
16 Högtrycksanslutning EASY!Lock – dubbel
17 Styrhjul med parkeringsbroms
18 Vattenanslutning
19 Förvaringsplats för strålrör (dubbelsidigt)
20 Påfyllningsöppning för bränsle
21 Greppbygel
22 Användningsområde
23 Förvaringsfack för tillbehör
24 Syningsfönster med störnings-/service-indikering
25 Täcklucka för förvaringsfack
26 Snabbguide
27 Påfyllningsöppning för vätskeavhärdare

Användningsområde

Bild 2

A Huvudreglage
B Temperaturregulator
C Doseringsventil för rengöringsmedel
D Manometer
1 Kontrollampa bränsle
2 Kontrollampa vätskeavhärdare
3 Kontrollampa rengöringsmedel
4 Kontrollampa - Rotationsriktning
5 Brytare automatisk rengöringsmedels-dosering (AUTO CHEM)
6 Kontrollampa rengöringsmedelstillför- sel vid AUTO CHEM

7 Kontrollampa - Service

8 Kontrollampa störning

Flödesschema

Bild 3

1 Vattenanslutning
2 Vattenkylning motor 1
3 Vattenkylning motor 2
4 Vattenfilter
5 Flottörbehållare 1
6 Behållare för vätskeavhärdare
7 Vätskeavhärdare-magnetventil
8 Flottörbehållare 2
9 Högtryckpump 1
10 Högtryckpump 2
11 Överströmningsventil
12 Tryckbrytare, 10 bar
13 Strypbackventil
14 Tryckbrytare, 30 bar
15 Tryckbrytare, 100 bar
16 Svängningsdämpare
17 Manometer
18 Säkerhetsventil
19 Vattenbristsäkring
20 Svängningsdämpare
21 Flödesuppvärmning
22 Brännarfläkt
23 Drivmedelspump
24 Bränslebristventil
25 Flamövervakning
26 Bränsletank
27 Temperaturregulator
28 Förslutningspropp högtrycksutgång 2
29 Handspruta
30 Högtrycksmunstycke
31 Rengöringsmedel-dubbel-doserings-ventil
32 Rengöringsmedel-magnetventil 1
33 Rengöringsmedel-magnetventil 2
36 Rengörengmedelstank 1
37 Rengörengmedelstank 2

• Manöverelement för rengöringsprocessen är gula.
• Manöverelement för underhåll och service är ljusgrå.

Symboler på aggregatet

Högtrycksstrålar kan vid felaktig användning vara farliga. Strålen

får inte riktas mot människor, djur, aktiv elektrisk utrustning eller mot själva aggregatet.

⚠️FARA

Risk för elektrisk stöt!

• Arbeten på elektriska anläggningar får bara utföras av kvalificerade elektriker.
• Anläggningen måste göras strömlös vid alla arbeten, koppla från anläggningen med huvudströmbrytaren ("0") och säkra mot oavsiktlig återtillkoppling.

Ändamålsenlig användning

Rengöring av: maskiner, fordon, byggnadsverk, verktyg, fassader, terrasser, trädgårdsredskap etc.

⚠️FARA

Skaderisk! Vid användning på bensinmackar eller andra riskfyllda områden måste gällande säkerhetsföreskrifter följas.

Avloppsvatten, innehållande mineralolja, får inte komma ut i mark, vattendrag eller kanalisation. Motor- och underredestvätt utförs därför enbart på lämpliga platser, utrustade med oljeavskjiljare.

Krav på vattenkvaliteten:

OBSERVERA

Endast rent vatten får användas som högtrycksmedium. Smuts orsakar slitage eller avlagringar i maskinen eller i tillbehören. Om återvinningsvatten används får följan-de gränsvärden inte överskridas.

pH-värde 6,5...9,5
elektrisk ledningsförmåga *	Ledningsför-måga färskvat-ten +1 200 μS/cm
sedimenterbara ämnen ** < 0,5 mg/l
filtreringsbara ämnen *** < 50 mg/l
Kolväten < 20 mg/l
Klor < 300 mg/l
Sulfat < 240 mg/l
Kalcium < 200 mg/l
Totalhårdhet < 28 °dH	< 50 °TH< 500 ppm (mg CaCO3/l)
Järn < 0,5 mg/l
Mangan < 0,05 mg/l
Koppar	< 2 mg/l
Aktivt klor	< 0,3 mg/l
fritt från illaluktande dofter
* Maximum totalt 2 000 μS/cm** Testvolym 1 l, sedimenteringstid 30 min*** inga slipande ämnen

• Beakta lagstadgade, nationella föreskrifter för högtryckstvättar.
• Beakta gällande, nationella regelverk för olycksfallsskydd. Högtryckstvättar måste kontrolleras regelbundet och kontrollresultatet måste noteras skriftligt.
• Aggregatets uppvärmningsanordning är en förbränningsanläggning. Förbränningsanläggningar måste kontrolleras regelbundet och i enlighet med gällande, nationella regelverk.
• Inga förändringar får göras på maskinen/tillbehören.

Säkerhetsanordningar

Säkerhetsanordningar är avsedda att skydda användaren och får inte deaktiveras eller kringås i sin funktion.

Överströmningsventil med två tryckströmställare

– Om vattenmängden minskas med tryck/mängdregleringen på handsprutpistolen öppnas överfyllningsventilen och en del av vattnet flyter tillbaka till pumpens sugsida.
– Om pistolen stängs så att allt vatten flyter tillbaka till pumpens sugsida kopplar tryckströmställaren på överströmningsventilen från pumpen.
- Öppnas handsprutan igen startar tryckställaren på cylinderhuvudet pumpen på nytt.

Överströmningsventilen har ställts in och plomberats hos tillverkaren. Inställning endast av kundservice.

Säkerhetsventil

– Säkerhetsventilen öppnas när överströmningsventilen är defekt.

Säkerhetsventilen har ställts in och plomberats hos tillverkaren. inställning endast av kundservice.

Vattenbristsäkring

– Vattenbristsäkringen förhindrar att brännaren kopplas till vid vattenbrist.
– En sil förhindrar att säkringen smutsas ned och måste rengöras regelbundet.

Idrifttagning

△VARNING

Skaderisk! Maskinen, tillbehören, matningsledningarna, och anslutningarna måste vara i felfritt skick. Maskinen får inte användas om den inte är felfri.

→ Spärra parkeringsbromsen.

Montera handtag

Bild 4

→ Montera båda greppbyglarna på maskinen.

Montera handsprutpistol, strålrör, munstycke och högtrycksslang

Obs! EASY!Lock-systemet förbinder komponenterna med en snabbgänga snabbt och säkert på bara ett varv.

Bild 5

→ Anslut strålröret och handsprutan och dra åt för hand (EASY!Lock).
→ Sätt på högtryckmunstycket på strålröret
→ Montera kopplingsmuttern och dra fast den för hand (EASY!Lock).
→ Anslut högtrycksslangen till handsprutan och maskinens högtrycksanslutning och dra åt för hand (EASY!Lock).

Kontrollera högtryckspumpens oljenivå

→ Öppna aggregatkåpa.
→ Klipp av spetsen på oljebehållarlocket.
→ Kontrollera oljenivån i oljebehållaren.
→ Starta inte apparaten om oljenivån har sjunkit under "MIN".
→ Fyll på olja om så behövs (se Tekniska Data).

Fylla på bränsle

⚠️FARA

Explosionsrisk! Fyll endast på diesel eller lätt eldningsolja. Olämpligt bränsle, t.ex. bensin, får inte användas.

OBSERVERA

Risk för skador! Kör aldrig maskinen med tom bränsletank. Bränslepumpen kan förstöras.

→ Fylla på bränsle.
→ Stäng tanklocket.
→ Torka av bränsle som runnit över.

Fyll på avhärdningsvätska

– Vätskeavhärdaren förhindrar att värme-slangarna förkalkas om vattenlednings-vattnet har en hög kalkmängd. Den till-förs droppvis till tillförseln i flottörbehållaren.
– Doseringen har i fabriken ställts in till medelhög vattenhärdhet.
– Kundservice kan anpassa denna in- ställning till lokalt gällande förhållanden.

Observera: En provmängd med vätskeavhärdare medföljer leveransen.

→ Fyll på vätskeavhärdare RM 110 i påfyllningsöppningen för vätskeavhärdare (vit behållare).

Arbeta utan vätskeavhärdare.

Vid drift med mjukt vatten (t.ex. regnvatten) kan man arbeta utan vätskeavhärdare.

→ Ta loss locket från påfyllningsöppningen för vätskeavhärdare.
→ Trä på den medföljande fjädern underifrån på lockstaget.
→ Sätt tillbaka skyddet.

Observera: Detta förhindrar att kontrollampan vattenavhärdare blinkar kontinuerligt.

Observera: Vid drift med ledningsvatten måste denna fjäder tas bort igen.

Fylla på rengöringsmedel

⚠️FARA

Risk för skada!

– Använd endast produkter från Kärcher.
– Fyll ej på lösningsmedel (bensin, aceton, förtunning, etc.).
– Undvik kontakt med ögon och hud.
- Beakta tillverkarens säkerhets- och användningshänvisningar.

Kärcher har ett individuellt program för rengöring och vård.

Din försäljare ger dig gärna ytterligare information.

Se Tekniska Data för anslutningsvärden.

→ Anslut inmatningsslang (minsta längd 7,5 m, minsta diameter 3/4") till aggregatets vattenanslutning samt till vattenflöde (exempelvis en vattenkran).

Anmärkning: Tilloppslangen ingår inte i leveransen.

Sug upp vatten från behållare

Om du vill suga upp vatten från en extern tank, krävs det följande ombyggnad:

→ Ta bort vattenanslutningar på pumphuvudena.
→ Skruva loss de övre tilloppslangarna till flottörbehållaren och anslut dem till pumphuvudena.

→ Anslut sugslang (diameter minst 3/4") med filter (tillbehör) till vattenförsörjningen.

Tills pumpen har sugit upp vatten, bör du:

→ Ställ in tryck-/mängdreglaget på maximalt värde.
→ Stäng doseringsventil för rengöringsmedel.

⚠️FARA

Risk för personskador och materialskador! Sug aldrig upp vatten ur en dricksvattenbehållare. Sug aldrig upp vätskor som innehåller lösningsmedel som lackförtunning, bensin, olja eller ofiltrerat vatten. Tätningarna i maskinen tål inga lösningsmedel. Ånga från lösningsmedel är brandfarlig, explosiv och giftig.

Elanslutning

– Anslutningsvärde, se Tekniska data och typskylten.
– Den elektriska anslutningen måste utföras av en elektriker och motsvara IEC 60364-1.

⚠️FARA

Risk för skada på grund av elektrisk stöt!

• Olämpliga elektriska förlängningskablar kan vara farliga. Använd endast tillåtna elektriska förlängningskablar utomhus, med motsvarande märkning och med tillräckligt tvärsnitt.
  – Rulla alltid ut förlängningsledningar helt.
• Stickkontakt och koppling hos en använd förlängningskabel måste vara vattentäta.

OBSERVERA

Maximalt tillåten nätimpedans på den elektriska anslutningspunkten (se Tekniska data) får inte överskridas. Vid oklarheter gällande den aktuella nätimpedansen som gäller för din anslutningspunkt, ta kontakt med ditt energiförsörjningsföretag.

Handhavande

⚠️FARA

Explosionsrisk! Inga brännbara vätskor får sprutas med högtryckstvätten.

⚠️FARA

Risk för personskada! Använd aldrig ma- skinen utan monterat strålrör. Kontrollera innan varje användning att strålröret är or- dentligt fastsatt. Strålrörets förskruvning måste vara fast åtdraget för hand.

⚠️FARA

Skaderisk! Håll i handsprutan och strålröret med båda händerna när du arbetar.

⚠️FARA

Skaderisk! Avdragsspaken och lässpaken får inte vara spärrade när maskinen används.

⚠️FARA

Skaderisk! Kontakta kundservice om lässpaken är defekt.

OBSERVERA

Risk för skador! Kör aldrig maskinen med tom bränsletank. Bränslepumpen kan förstöras.

Öppna/stänga handsprutan

→ Öppna handsprutan: Tryck på lässpaken och avdragsspaken.
→ Stäng handsprutan: Släpp lässpaken och avdragsspaken.

Lufta aggregat

→ Öppna vattenförsörjning.
→ Låt aggregatet arbeta utan högtrycksslang tills vattnet är fritt från blåsor när det kommer ut.
→ Skruva fast högtrycksslang på högtrycksanslutningen.

eller

→ Slå av och på maskinen flera gånger ca var 10:e sekund med öppen hansprutpistol, tills vattnet är fritt från blåsor när det kommer ut ur högtrycksmunstycket.

Byt munstycke

⚠️FARA

Skaderisk! Stäng av maskinen innan munstycken byts och tryck på handsprutan tills maskinen är trycklös.

→ Lås handsprutan genom att skjuta spärren framåt.
→ Byt munstycket.
Sprutvinkeln är avgörande för högtrycksstrå- lens effektivitet. I normalfall används ett 25°- flatstrålemunstycke (medföljer leveransen).

Munstycken som kan levereras som tillbehör

0°-fullstrålemunstycke

för hårdnackad smuts

40°-flatstrålemunstycke

för känsliga ytor och lätt nedsmutsning

Smutsfräs

vid tjocka skikt med hårt fastsittande smuts

Vinklat ventilationsmunstycke

med justerbar spetsvinkel

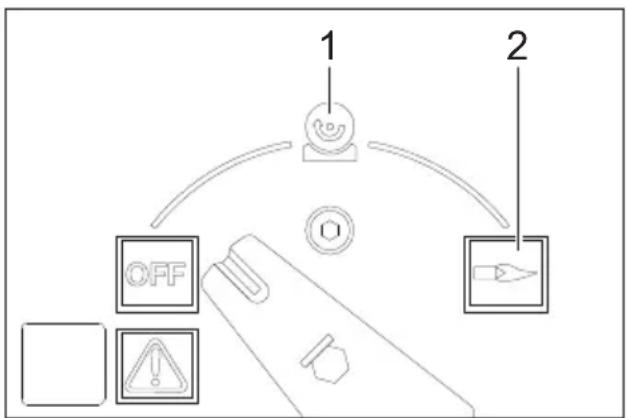

Driftslägen

1 Drift med kallt vatten
2 Drift med varmvatten

Koppla till aggregatet

→ Ställ maskinbrytaren på "OFF" och sätt i nätkontakten i eluttaget.

Observera: Vid felaktig rotationsriktning hos motorn stängs motorns elektronik av efter några sekunder och kontrollampan för rotationsriktning lyser. Åtgärda störningen, se "Hjälp vid störningar".

→ Ställ in huvudreglaget till önskat arbets-sätt.

Ställ in arbetstryck och matningsmängd

Tryck/mängdreglering på handsprutan

→ Ställ in arbetstryck och matningsmängd på handsprutan genom att vrida (steglöst) på tryck/mängdreglaget (+/-).

⚠️FARA

Skaderisk! Se till att strålröret inte skruvas loss när tryck-/och mängdregleringen ställs in.

De två pumpsatserna styrs behovsberoende via tryckbrytare.

Drift med rengöringsmedel

• Var sparsam med användning av rengöringsmedel för att minska påfrestningarna på miljön.
  – Rengöringsmedlet måste vara anpassat till ytan som ska rengöras.

Rengöringsmedelsstyrning, manuell

→ Ställ brytaren för den automatiska rengöringsmedelsdoseringen (AUTO CHEM) i läge "0".
→ Ställ in doseringsventilen för rengöringsmedel på det önskade rengöringsmedlet (CHEM 1 eller CHEM 2) och ställ in önskad koncentration.
→ Efter att handsprutpistolen har öppnats doseras det önskade rengöringsmedlet.

Rengöringsmedelsstyrning, automatisk

→ Ställ brytaren för den automatiska rengöringsmedelsdoseringen (AUTO CHEM) i läge "1".
→ Ställ in doseringsventilen för rengöringsmedel på det önskade rengöringsmedlet (CHEM 1 eller CHEM 2) och ställ in önskad koncentration.
→ Öppna handsprutpistolen. Inget rengöringsmedel doseras till hög- trycksstrålen.

→ Stäng handsprutpistolen och öppna den igen inom 3 sekunder.

Rengöringsmedel doseras till högtrycksstrålen.

Kontrollampan rengöringsmedelstillförsel lyser.

Om handsprutan förblir stängd under längre tid än 3 sekunder, tillförs i fortsättningen inget rengöringsmedel.

Efter att handsprutpistolen stängts igen, stängs rengöringsmedelsdoseringen av och kontrollampan för rengöringsmedelstillförsel slocknar.

→ För att tillföra rengöringsmedel igen, öppna handsprutpistolen, stäng igen den och öppna den igen inom 3 sekunder.

Maskinen har 2 högtrycksutgångar.

→ Skruva bort förslutningsproppen på den andra högtrycksutgången.
→ Anslut den andra handsprutpistolen till högtrycksslangen (tillbehör).
→ Montera högtrycksmunstycken med storlek 25052 på båda strålrören.

De två pumpsatserna styrs behovsberoende.

Rengöring

→ Ställ in tryck/temperatur och rengöringsmedlets koncentration anpassat till ytan som ska rengöras.

Anmärkning: Rikta alltid strålen först på stort avständ från objektet som ska rengöras, för att förhindra att skador uppkommer på grund av för högt tryck.

Rekommenderad rengöringsmetod

– Lös upp smuts:

→ spraya på sparsamt med rengöringsmedel och låt det verka i 1...5 minuter, men inte torka in.
- Tag bort smuts:
→ Spola bort upplöst smuts med högtrycksstråle.

Drift med kallt vatten

→ Ställ huvudreglaget på symbolen "Kallvatten".

Drift med varmvatten

Vi rekommenderar följande rengöringstemperaturer:

– Lätt nedsmutsning 30-50 °C
– Äggvitehaltig smuts, t.ex. inom livsmedelsindustrin max. 60 °C
– Biltvätt, maskinrengöring 60-90 °C

⚠️FARA

Risk för skållning!

→ Ställ in temperaturregulatorn till önskad temperatur.
→ Ställ huvudreglaget på symbolen "Varmvatten".

Observera: Vid omställning av arbetstrycket och matningsmängd ändras också vattentemperaturen.

Avbryta driften

→ Släpp avdragsspaken, maskinen stängs av. Lås handsprutan genom att skjuta spärren framåt.
→ Lås upp handsprutan genom att skjuta spärren bakåt. Dra åter i avdragsspaken, maskinen startar igen.

Stängs, eller öppnas, inte handsprutan under längre period än 30 minuter så stängs pumpen av automatiskt av säkerhetsskäl.

→ Slå av strömbrytaren och slå på den igen för att fortsätta driften.

Efter användning med rengöringsmedel

→ Ställ doseringsventilen för rengöringsmedel på "0".
→ Ställ huvudreglaget på symbolen "Kallvatten".
→ Spola ren apparaten med öppen handspruta under minst en minut.

Stänga av aggregatet

⚠️FARA

Risk för skållning från hett vatten! Efter drift med varmvatten måste maskinen köras minst två minuter med kallt vatten och med öppnad spruta för att kylas ned.

→ Stäng vattentillförseln. → Öppna handsprutpistolen. → Sätt på pumpen med strömbrytaren på maskinen och låt den gå i 5-10 sekunder.
→ Stäng handspruta. → Ställ huvudreglaget på "OFF". → Försäkra dig om att dina händer är torra när du drar ut nätkontakten.
→ Ta bort vattenanslutningen. → Tryck på handsprutan tills apparaten är trycklös.
→ Lås handsprutan genom att skjuta spärren framåt.

Frostskydd

OBSERVERA

Risk för skador! Frost förstör maskinen om den inte är helt tömd på vatten.

→ Ställ aggregatet på en frostfri plats. Om aggregatet är anslutet till en kamin ska följande beaktas:

OBSERVERA

Risk för skador pga. kalluft som kommer in via kaminen.

→ Skilj aggregatet från kaminen vid temperaturer under 0 °C utomhus.

Om det inte är möjligt att förvara aggregatet på en frostfri plats ska aggregatet hiberneras.

Nedstängning

Under längre driftspauser eller om det inte är möjligt att förvara aggregatet på en frostfri plats:

→ Töm tanken med rengöringsmedel.
→ Töm ut vatten
→ Spola igenom aggregatet med frost-skyddsmedel

Släppa ut vatten

→ Skruva av slang för vattentillförsel samt högtrycksslang.
→ Skruva av matningsledningen på tankbotten och kör värmeslangen tom.
→ Låt pumpen arbeta maximalt 1 minut, tills pump och ledningar är tomma.

Spola igenom aggregatet med frostskyddsmedel

Anmärkning: Beakta föreskrifter från tillverkaren av frostskyddsmedlet.

→ Fyll på flottören med vanligt frostmedel.
→ Starta aggregat (utan brännare), tills aggregatet är helt genomspolat.

På detta sätt uppnås även ett visst skydd mot rost.

Förvaring

⚠FÖRSIKTIGHET

Risk för personskador och materiella skador! Tänk på maskinens vikt vid lagringen.

Transport

OBSERVERA

Skydda avdragsspaken mot skador under transporten.

⚠FÖRSIKTIGHET

Risk för personskada och materiell skada! Tänk på maskinens vikt vid transporten.

→ Vid transport i fordon ska maskinen säkras enligt respektive gällande bestämmelser så den inte kan tippa eller glida.

Skötsel och underhåll

⚠️FARA

Risk för skador om maskinen startar plötsligt och på grund av elektrisk stöt. Stäng av maskinen och dra ut elkontakten innan arbeten utförs på maskinen.

→ Stäng av vattentillförseln.
→ Öppna handsprutpistolen.
→ Sätt på pumpen med strömbrytaren på maskinen och låt den gå i 5-10 sekunder.
→ Stäng handspruta.
→ Ställ huvudreglaget på "OFF".

→ Försäkra dig om att dina händer är torra när du drar ut nätkontakten.
→ Ta bort vattenanslutningen.
→ Tryck på handsprutan tills apparaten är trycklös.
→ Lås handsprutan genom att skjuta spärren framåt.
→ Låt aggregatet svalna.

Din Kärcher försäljare kan ge dig information om regelbundna säkerhetsinspektioner resp. avtala ett underhållskontrakt.

Underhållsintervaller

Var 500:e driftstimme, minst en gång per år

→ Låt auktoriserad serviceverkstad utföra underhållet av apparaten.

Kontrollampa service lyser

Kontrollampan service tänds om bestämda underhållsarbeten måste utföras baserat på hur länge maskinen har varit i drift.

→ Informera kundservice.

Nödvändiga underhållsarbeten

– Kontrollera att högtrycksanslutningarär täta.– Rengör bränsletank och bränslefilter.

– Kontrollera att pumpen är tät.– Byt olja i pumpen.– Gör rent silen i vattenanslutningen tillbåda flottörbehållarna.– Rengör silen framför vattenbristsäk-ringen.

– Sota av värmeslangen. *– Kalka av värmeslinga. *– Rengör/byt ut tändelektroder. *– Rengör/byt ut brännarmunstycket. *– Ställa in brännare. *

– Kontrollera att pumpens överströmningsventil är tät. *– Kontrollera högtrycksslang. *– Rengör handspruta.– Kontrollera tryckställare. *

* Utförs av kundservice.

Rengör bränsletank

→ Demontera maskinkåpa, greppbygel och locket på kopplingslädan.
→ Montera bort tanken.
→ Ta hand om restbränsle på ett miljövänligt sätt.
→ Spola ur tanken grundligt och låt den torka.
→ Byt ut bränslefiltret.

Kontrollera att pumpen är tät.

3 droppar vatten per minut är tillåtna och de kan droppa på apparatens undersida.

→ Låt auktoriserad serviceverkstad kontrollera aggregatet vid större otäthet.

Byta olja

OBSERVERA

Risk för materiella skador. Om oljan är mjölkaktig ska Kärcher kundtjänst informeras omgående.

→ Ställ fram uppsamlingstråg för ca. 1 liter olja.
→ Lossa avtappningsskruven.

Avfallshantera den förbrukade oljan miljövänligt eller för till sortering.

→ Dra åter fast avtappningsskruven.
→ Fyll långsamt på olja till MAX-marke- ringen på oljebehållaren.

Anmärkning: Luftblåsor måste kunna komma ut.

För oljesorter och påfyllningsmängd, se Tekniska data.

Rengör silen framför vattenbristsäkringen

→ Skruva loss slangen från pumphuvudet till säkerhetsblocket.
→ Skruva in skruven M8 i hålet i silen och dra ur silen.
→ Rengör silen.

Åtgärder vid störningar

⚠️FARA

Risk för skador om maskinen startar plötsligt och på grund av elektrisk stöt. Stäng av maskinen och dra ut elkontakten innan arbeten utförs på maskinen.

Kontrollampan störning lyser.

→ Öppna lucka på förvaringsfack.
→ Läs av den elektroniska felindikeringen.
→ Åtgärda störningen på det sätt som be- skrivs nedan.

Indikering

Åtgärda störning

→ Öka inflöde av vatten.
→ Rengör silen i vattenanslutningen.
→ Rengör silen framför vattenbristsäkringen.

Indikering

Åtgärda störning

→ Byt ut Reedsensor på vattenbristsäkringen (kundservice).
→ Rengör vattenbristsäkring (kundservice).

Indikering

Åtgärda störning

→ Åtgärda otäthet i högtryckssystemet.

Indikering

Åtgärda störning

→ Sota av värmeslang (kundservice).
→ Ställ in brännare (kundservice)
→ Byt ut avgastermostaten (kundtjänst).

Indikering

Åtgärda störning

→ Kontrollera säkringar och spänning hos alla 3 faser (kundtjänst).
→ Byt ut lufttrycksbrytare (kundtjänst).

Indikering

F

6

Åtgärda störning

→ Kontrollera bränsletankens fyllnadsnivå.
→ Kontrollera brännarens funktion (kundtjänst).
→ Byt ut bränslemunstycke, tändelektroder, tändkablar och byt ut vid behov (kundtjänst).
→ Rengör brännare (kundservice).
→ Rengör flamsensor, byt ut vid behov.

Indikering

F

7

Åtgärda störning

– Motorn är överbelastad/överhettad

→ Ställ huvudreglaget på "0" och låt motorn svalna under min. 5 min.
→ Om störningen uppträder igen, låt kundtjänsten testa aggregatet.

Kontrollampa för bränsle lyser

→ Fylla på bränsle.
→ Kontrollera funktionen hos bränslenivåsensorn.

Kontrolllampan för vätskeavhärdare lyser

→ Fylla på vätskeavhärdare.
→ Rengör elektroder i behållaren för vätskeavhärdare.

Kontrollampa rengöringsmedel lyser

Kontrollampa för rotationsriktning lyser

→ Dra ut nätkontakten ur vägguttaget.
→ Vrid polvändningsanordningen i nät- kontakten 180°.
→ Anslut nätkontakt till vägguttag.

Aggregatet bygger inte upp tryck

→ Om tanken med rengöringsmedel är tom, fyll på.
→ Ställ doseringsventilen för rengöringsmedel på "0".
→ Avlufta maskinen, se "Handhavande/Avlufta maskinen".
→ Rengör filter i vattenanslutningen och i båda flottörbehållarna.
→ Kontrollera vattenflödet till pumpen (Tekniska Data).
→ Kontrollera att alla inflödesslangar till högtryckspumpen är täta och att de inte är tilltäppta.

Pumpen knackar

→ Kontrollera att alla inflödesslangar till högtryckspumpen, samt att rengöringsmedelssystem är täta och att de inte är tilltäppta.
→ Avlufta maskinen, se "Handhavande/Avlufta maskinen".

Aggregatet suger ej upp rengöringsmedel

→ Rengör sugslang för rengöringsmedel med filter.
→ Rengör doseringsventilen för rengöringsmedel.
→ Tag bort sugslangslang för rengöringsmedel vid pumphuvudet och lossa backventil med trubbigt föremål.
→ Kontrollera att samtliga sugslangslangar för rengöringsmedel och anslutningar är täta.
→ Kontrollera rengöringsmedel-magnet-ventiler.

Brännaren tänder inte

→ Fylla på bränsle.
→ Kontrollera bränslepump.
→ Rengör silen framför vattenbristsäkringen.
→ Byt ut bränslefiltret.
→ Rengör den elektriska flamövervakningens flamsensor.

Kundservice

Kan störningen inte åtgärdas måste aggregatet kontrolleras av auktoriserad serviceverkstad.

Garanti

I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på aggregatet repareras utan kostnad under förutsättning att det orsakats av ett material- eller tillverkningsfel. I frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste auktoriserade serviceverkstad.

Tillbehör och reservdelar

Använd endast originaltillbehör och originalreservdelar, så att en säker och störningsfri drift av maskinen är garanterad. Information om tillbehör och reservdelar finns på www.kaercher.com.

EU-försäkran om överensstämmelse

Härmed försäkrar vi att nedanstående be- tecknade maskin i ändamål och konstruk- tion samt i den av oss levererade versionen motsvarar EU-direktivens tillämpliga grund- läggande säkerhets- och hälsokrav. Vid ändringar på maskinen som inte har god- känts av oss blir denna överensstämmelse- förklaring ogiltig.

Produkt: Högtryckstvätt

Typ: 1.071-xxx

Tillämpad metod för överensstämmel- sevärdering

2000/14/EG: Bilaga V

Ljudeffektsnivå dB(A)

Upmätt: 89

Garanterad: 91

5.966-075

Undertecknande agerar på uppdrag av och med styrelsens godkännande.

Dokumentationsbefullmäktigad: S. Reiser

Alfred Kärcher SE & Co. KG

		HDS 2000 Super
Nätförsörjning
Spänning V 400
Strömart Hz 3~ 50
Anslutningseffekt kW 14
Säkringar (tröga) A 25
Skydd -- IPX5
Skyddsklass -- I
Maximalt tillåten nätimpedans Ohm (0.400+j0.250)
Förlängningssladd 10 m mm	2	4
Förlängningssladd 30 m mm	2	6
Vattenanslutning
Inmatningstemperatur (max.) °C 30
Inmatningsmängd (min.) l/t (l/min) 2000 (33,3)
Inmatningsstryck (max.)	MPa (bar)	0,6 (6)
Sughöjd ur öppen behållare (20 °C)	m	0,5
Prestanda
Matningsmängd, vatten	l/t (l/min)	850 – 1800 (14,2 – 30)
Arbetstryck vatten (med standardmunstycke)	MPa (bar)	3 – 18 (30 – 180)
Max. driftövertryck (säkerhetsventil)	MPa (bar)	19,8 (198)
Max. arbetstemperatur varmvatten	°C 98
Insugning av rengöringsmedel	l/t (l/min)	0 – 50 (0 – 0,8)
Brännareffekt	kW 145
Handsprutans rekylkraft (max.)	N	92
Standardmunstyckets storlek	-- 110
Beräknade värden enligt EN 60335-2-79
Brusnivå
Ljudtrycksnivå L_pA	dB(A)	73
Osäkerhet K_pA	dB(A)	3
Ljudteffektsnivå L_WA + Osäkerhet K_WA	dB(A)	92
Hand-Arm Vibrationsvärde
Handspruta	m/s2	3,4
Spolrör	m/s2	3,4
Osäkerhet K m/s	2	0,8
Drivmedel
Bränsle	-- Värmeolja E	L, eller die-sel
Oljemängd	I	2 x 0,75
Oljesorter	-- Hypoid SAE	90
Mätt och vikt
Längd x Bredd x Höjd	mm	1500 x 834 x 1015
Typisk driftvikt	kg	286
Bränsletank	I	25
Rengöringsmedelstank	I	2 x 25
