BRUKSANVISNING DSC50FM WOOD'S

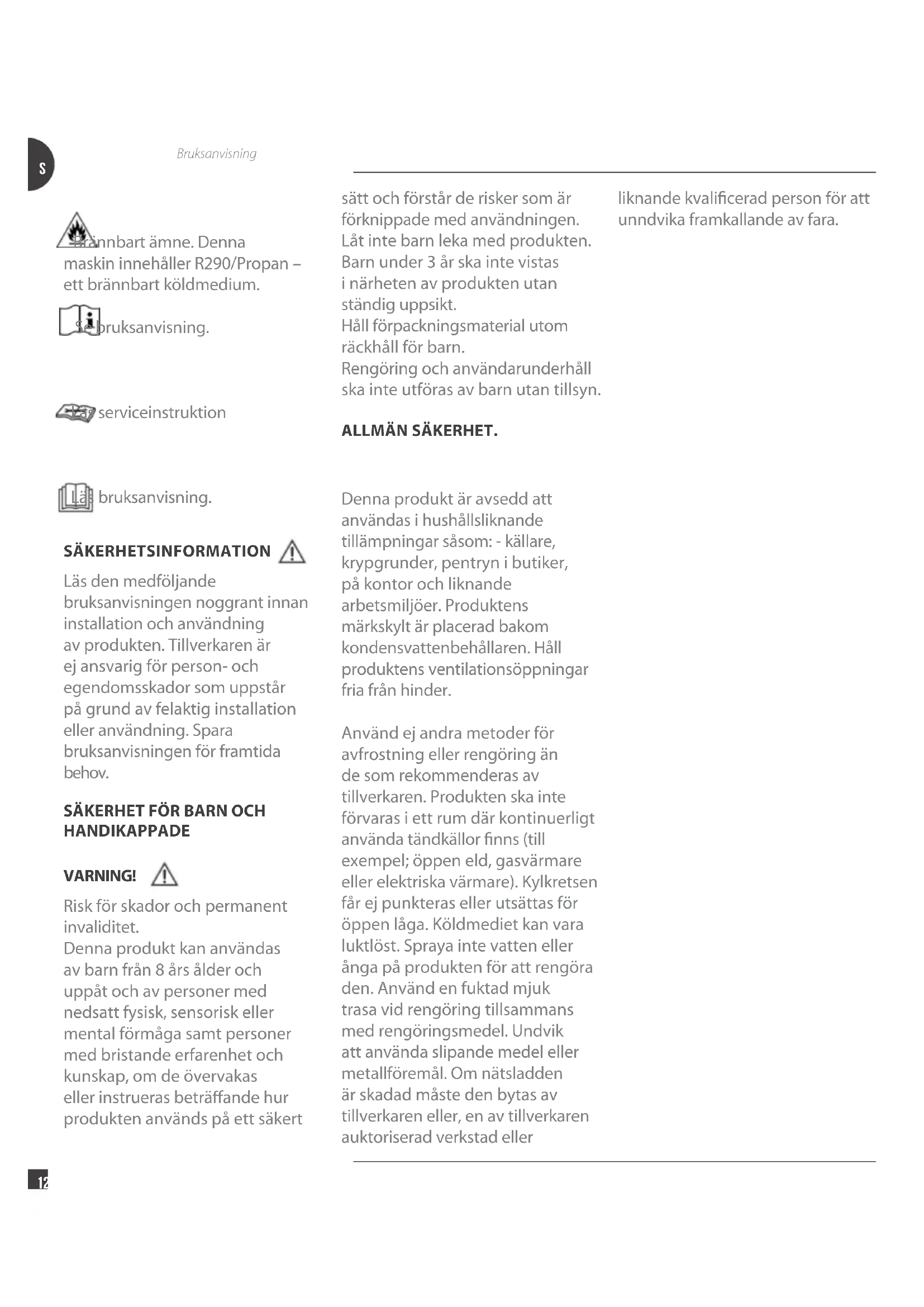

Bruksanvisning Brännbart ämne. Denna maskin innehåller R290/Propan – ett brännbart köldmedium. Se bruksanvisning. Läs serviceinstruktion

Läs bruksanvisning. SÄKERHETSINFORMATION Läs den medföljande bruksanvisningen noggrant innan installation och användning av produkten. Tillverkaren är ej ansvarig för person- och egendomsskador som uppstår på grund av felaktig installation eller användning. Spara bruksanvisningen för framtida behov.

SÄKERHET FÖR BARN OCH

HANDIKAPPADE VARNING! Risk för skador och permanent invaliditet. Denna produkt kan användas av barn från 8 års ålder och uppåt och av personer med nedsatt fysisk, sensorisk eller mental förmåga samt personer med bristande erfarenhet och kunskap, om de övervakas eller instrueras beträffande hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen. Låt inte barn leka med produkten. Barn under 3 år ska inte vistas i närheten av produkten utan ständig uppsikt. Håll förpackningsmaterial utom räckhåll för barn. Rengöring och användarunderhåll ska inte utföras av barn utan tillsyn. ALLMÄN SÄKERHET. Denna produkt är avsedd att användas i hushållsliknande tillämpningar såsom: - källare, krypgrunder, pentryn i butiker, på kontor och liknande arbetsmiljöer. Produktens märkskylt är placerad bakom kondensvattenbehållaren. Håll produktens ventilationsöppningar fria från hinder. Använd ej andra metoder för avfrostning eller rengöring än de som rekommenderas av tillverkaren. Produkten ska inte förvaras i ett rum där kontinuerligt använda tändkällor finns (till exempel; öppen eld, gasvärmare eller elektriska värmare). Kylkretsen får ej punkteras eller utsättas för öppen låga. Köldmediet kan vara luktlöst. Spraya inte vatten eller ånga på produkten för att rengöra den. Använd en fuktad mjuk trasa vid rengöring tillsammans med rengöringsmedel. Undvik att använda slipande medel eller metallföremål. Om nätsladden är skadad måste den bytas av tillverkaren eller, en av tillverkaren auktoriserad verkstad eller liknande kvalificerad person för att unndvika framkallande av fara.S

Bruksanvisning ELEKTRISK ANSLUTNING VARNING! Risk för brand och elektriska stötar. Produkten måste anslutas till ett jordat eluttag. Kontrollera att märkskyltens elektriska information överensstämmer med nätspänningskällan. Om så inte är fallet, kontakta en elektriker. Använd alltid ett korrekt installerat stötsäkert och jordat eluttag. Använd inte grenuttag eller förlängningssladdar. Vid skadad anslutningssladd (t.ex. stickpropp eller nätsladd) kontakta en av tillverkaren auktoriserad verkstad eller en elektriker om en elektrisk komponent behöver bytas. Nätsladden ska befinna sig nedanför stickproppen efter installation. Anslut nätsladden sist i installationen. Tillse att nätsladdens stickpropp är åtkomlig efter installationen. Dra inte i nätsladden för att koppla loss produkten från eluttaget. Drag alltid i stickproppen. ANVÄNDNING VARNING! Risk för personskador, elektriska stötar eller brand. Produktens specifikation får inte ändras. Iakttag försiktighet för att inte skada produkten kylkrets. Produkten innehåller propan (R290), ett naturligt köldmedel med låg miljöpåverkan. Köldmediegasen är brandfarlig. Om kylkretsen skadas tillse att öppen låga eller andra tändkällor inte finns i rummet. Vädra utrymmet. Placera inte brännbara ämnen eller föremål dränkta i brännbara ämnen i närheten av, eller på produkten. AVYTTRING VARNING! Risk för skador. Koppla loss produkten från eluttaget. Klipp av nätsladden nära produkten och kassera den. Köldmediet i kylkretsen på denna produkt är miljövänligt. Kontakta de lokala myndigheterna för information angående korrekt avyttring av produkten. Skada inte kylenheten närmast förångaren då kylmedia kan läcka ut.S

NOTE: It is important that the float moves freely, since its purpose is to respond to the water level and ensure that the dehumidifier is turned off when it is high. A wrongly placed float may allow the water reservoir to flood. I KRYPGRUNDEN Wood’s DSC50FM passar i öppna krypgrunder där temperaturen inte understiger +2°C. Tack vare dess höga luftgenomströmning kommer DSC50FM att ge ett tryggt och pålitligt skydd mot fuktproblem i din krypgrund. Tänk på detta när du ska använda DSC50FM krypgrunden: Anslut en vattenslang, led vattenslangen ner i marken genom att göra en “stenkista”. Använd en hygrometer för att ställa in avfuktaren och för att hålla koll på fuktighetsnivån i krypgrunden uppifrån huset. Stäng alla ventiler i krypgrunden. Öppna ventiler innebär att ny fuktig luft strömmar in i krypgrunden vilket gör att avfuktaren får arbeta onödigt mycket. I många fall är det bra att täcka marken med åldersbeständig plast för att minimera fukttillströmningen i krypgrunden. Håll den relativa fuktigheten i krypgrunden mellan 50-60%, då undviker du fukt- och mögelproblem! Avfuktaren stängs av om temperaturen sjunker under +2°C. Vid låga temperaturer bär luften inte så mycket fukt. NOTE: It is important that the float moves freely, since its purpose is to respond to the water level and ensure that the dehumidifier is turned off when it is high. A wrongly placed float may allow the water reservoir to flood.S

Avfuktaren startar inte - Se till att avfuktaren är kopplad till eluttaget och att inte säkringen har gått. - Om varningslampan lyser, kontrollera att vattenbehållaren är tom och sitter rätt placerad i avfuktaren. Se till att flottören hänger fritt. - Kontrollera att hygrostaten fungerar. Avfuktaren bör starta när hygrostatvredet ställs i maxläget. Avfuktar ej - Se till att fläkten snurrar. - Se till att luften kan flöda fritt genom avfuktaren. Frontgaller och luftfilter ska vara rena och avfuktaren ska stå minst 20-30 cm från väggen. - Lyssna om kompressorn är igång, men tänk på att avfuktaren kan vara inne i en avfuktningscykel och då stannar kompressorn. Börja med att avvakta i ca 35 minuter. - Kontrollera så att inte ett tjockt lager av is bildats på kylslingorna.Hög ljudnivå - Öka avståndet mellan avfuktaren och omgivande ytor. - Kylslingorna kan ligga intill varandra och orsaka vibrationer. Koppla bort avfuktaren från eluttaget och sära på slingorna. Isbildning påkylslingorna- Avlagsna luftfiltret pa avfuktarens baksida och se till att inget damm el dyl hindrar luftflodet genom maskinen.Led lampan blinkar - För låg temperatur - öka rumstemperaturen Om inget av ovanstående fungerar bör du kontakta närmaste återförsäljare för översyn och eventuell reparation av avfuktaren. Eller kontakta service@woods.se www.woods.se 031-7613616 DSC50FM Max. arbetsområde 100m Luftgenomströmning steg 1 256m3/hLuftgenomströmning steg 2 520m3/hAvfuktning vid 20˚C och 70% r.h. 8,0 L/ 24hAvfuktning vid 30˚C och 80% r.h. 13,5 L/24hEffekt vid 20˚C och 70% r.h. 145 WEffekt vid 20˚C och 70% r.h. 3,5kWh/24 hKylmedia R290Fyllnadsmängd 100 gWeight 22kg TEKNISKA DATA *Tekniska förändringar och förbättringar kan förekomma. Alla värden är ungefärliga och kan viriera beroende på yttre omständigheter såsom temperatur, ventiliation och luftfuktighet.Spänning 230VFrekvens 50HzAmpere 1,1 AIP-klass X1Mått i mm, L x Bx H 495x345x527S

WOOD’S Wood’s är en av de världsledande tillverkarna av avfuktare. Våra avfuktare är anpassade för att användas i nordiskt klimat då avfuktningskapaciteten är bra även vid lägre temperaturer och fuktnivåer. De används med gott resultat i utrymmen som lätt blir fuktiga, såsom källare, garage, krypgrund eller sommarstugor. De fungerar även utmärkt vid torkning av tvätt utan slitage på textilier, i poolutrymmen och i tvättstugor. De är effektiva och har låg energiförbrukning. Den mängd fuktighet som avfuktaren tar bort beror på temperatur, fuktighetsnivå och placering. Även vädret utomhus påverkar avfuktarens prestanda. Vid kallt väder sjunker den relativa fuktigheten och därmed minskar avfuktarens fuktuttag ur luften. Därför är avfuktaren anpassad att användas i temperaturintervallet +2˚C to +35˚C. Wood´s avfuktare är säkra i drift och avsedda att fungera kontinuerligt under många år. FÖR HÖG LUFTFUKTIGHET - EN FARA Kondens uppstår när luftens vattenånga kommer i kontakt med en kall yta såsom tak, fönster eller vägg. När vattenångan kyls ned sker en kondensering varvid vattendroppar bildas. Vid hög luftfuktighet kan unken luft uppstå och mögel bildas vilket gör att huset och dess inredning tar skada. Denna miljö kan även leda till sjukdomar hos de boende då bland annat kvalster trivs i en fuktig miljö. En avfuktare med hög prestanda skapar en bra och hälsosam fuktnivå. För att nå bästa effekt skall dörrar och fönster hållas stängda till de utrymmen som ska avfuktas. Avfuktaren avlägsnar dålig lukt, torkar trä och avlägsnar fukt från idrottsredskap för utomhusbruk m.m. En avfuktare kan användas bland annat i källare, tvättstugor, garage, husvagnar, sommarstugor och i båtar. Kommer avfuktaren att stå i kallare miljöer bör du titta närmare på tipsen i slutet av manualen.

PLACERING AV AVFUKTAREN

Allt som krävs är närheten till ett eluttag för 220/ 240 V, men tänk på följande: Avfuktaren bör inte ställas i närheten av element eller andra värmekällor och inte utsättas för direkt solljus då det sänker prestandan. - Man kan med fördel använda ett värmeelement eller värmefläkt för att hålla temperaturen ovan +2˚C. - Avfuktaren ska stå minst 25 cm från väggen och andra hinder för att luftgenomströmningen ska vara maximal. - Det är idealiskt att placera avfuktaren så centralt i rummet som möjligt. OBS: Placerad i ett duschutrymme eller vid bassänger måste avfuktaren fastmonteras. Avfuktaren bör även säkras med jordfelsbrytare i dessa utrymmen

ANVÄNDA WOOD’S AVFUKTARE

Om avfuktaren transporterats liggande kan det hända att olja runnit ut från kompressorn och in i det slutna rörsystemet. Låt då avfuktaren stå i minst 4 timmar innan den tas i bruk. Det är mycket viktigt att oljan hinner rinna tillbaka in i kompressorn, annars kan avfuktaren ta allvarlig skada.

1. Koppla slangen till avfuktaren

2. Koppla avfuktaren till ett jordat

3. Välj fläkthastighet.

4. Ställ in önskad fuktighetsnivå med

hjälp av fuktkontrollvredet. Se avsnittet Fuktkontroll. OBS: När avfuktaren stängs av tar det 5 minuter innan den återstartar. De inbyggda automatiska funktionerna är avstängda under denna tid.S

Avfuktaren är utrustad med en slangkoppling. Genom att koppla en slang till avfuktaren kan kondensatet ledas direkt till ett avlopp, stenkista eller brunn. MED HJÄLP AV SLANG:

1. Koppla bort avfuktaren från eluttaget.

2. Fäst slangens koppling till avfuktarens

gänga och led slangen till avloppet. Se till att slangen inte kommer högre än själva dropptråget.

3. Sätt avfuktarens kontakt i eluttaget.

Utan slang direkt över avlopp:

1. Koppla bort avfuktaren från eluttaget

2. Ställ avfuktaren direkt över avloppet så

att det kondenserade vattnet kan droppa genom hålet i avfuktarens botten och vidare ner i avloppet.

3. Sätt avfuktarens kontakt i eluttaget.

FUKTKONTROLL Wood´s avfuktare är utrustad med en inbyggd fuktkontroll som ställs in på önskad fuktnivå. Fuktkontrollen känner av den aktuella fuktighetsnivån och ser till att avfuktaren slås av och på automatiskt. Så här ställer du in fuktkontrollen:

1. Ställ fuktkontrollvredet i maxläge.

2. Ställ fläktvredet i läge II.

3. När önskad fuktighetsnivå uppnåtts, vrids

fuktkontrollvredet motsols tills avfuktaren stängs av. OBS: Den relativa luftfuktigheten mäts enklast med en Wood’s hygrometer och lämplig nivå är mellan 50% och 60%. LUFTFILTER Luftfiltret på avfuktarens baksida ser till att kylslingorna hålls fria från damm. Det är viktigt att filtret hålls rent så att luften kan flöda fritt genom avfuktaren. Filtret bör därför bytas vid behov. Avfuktaren är utrustad med ett SMF-filter som förbättrar kapaciteten hos avfuktaren samtidigt som det ytterligare renar luften. Se instruktion för byte av luftfilter. Vi rekommenderar minst ett filterbyte påer år. För att följa garantiprogrammet registrera din avfuktare på warranty- woods.com AUTOMATISK AVFROSTNING Wood’s avfuktare är utrustade med styrsystem som ser till att kylslingorna avfrostas vid behov. Styrsystemet stänger av kompressorn, vilket gör att kylningen av slingorna upphör. Fläkten fortsätter att dra den rumstempererade luften genom avfuktaren och på så sätt smälter isen och vattnet rinner ner i behållaren. Notera att detta styrsystem gör att avfuktaren fungerar vid så låg temperatur som +2˚C. Vid lägre temperatur stänger avfuktaren av automatiskt och går igång igen när temperaturen varit över 2°C i mer än 5 minuter. Notera att mögelsvamp kräver minst temperatur på 7°C och 72 % RF för att växa. FLÄKT Fläkten ser till att luft strömmar genom avfuktaren. Fuktig luft sugs in från baksidan och går via förångaren och kondensorn för att sedan komma ut torr på avfuktarens framsida. Wood’s avfuktare är utrustade med två fläkthastigheter.

• Läge II – ger en hög luftgenomströmning med en maximal avfuktning av luften

• Läge I – ger en lägre luftgenomströmning vilket genererar i en tystare gång och en något lägre avfuktningskapacitet.S

Wood’s avfuktare kräver rengöring och filterbyte för att bibehålla sin höga avfuktningskapacitet. - Metallfronten kan dammsugas eller rengöras med en borste. - Kylslingorna rengörs bäst med en trasa och varmt vatten. Iakttag försiktighet - Fläktmotorn är permanent smord och kräver inget underhåll. OBS : Koppla bort nätsladden från eluttaget innan rengörning. TIPS: - För maximal avfuktningskapacitet i ett rum rekommenderas att tilluften från utsidan och intilliggande rum minimeras – stäng dörrar och ventiler. - Placera avfuktaren om möjligt mitt i rummet. - Höj temperaturen i rummet för snabbare avfuktning. (Varm luft kan bära mer vatten). - Använd en frostvakt om temperaturen faller under +2°C - Avfuktaren ger mer vatten under sommaren och hösten eftersom utomhusluften är varm och fuktig. (Den absoluta luftfuktigheten är normalt högre).

OM AVFUKTAREN BEHÖVER SERVICE

Om avfuktaren behöver service ska du i första hand kontakta inköpsstället. För alla garantikrav krävs ett inköpsbevis. GARANTIER 2 års garanti för tillverkningsfel. Notera att garantin endast gäller vid uppvisande av kassakvitto. OBS: Få 6 års garanti! Registrera dig på warranty-woods.com Byt SMF-filtret minst en gång per år. Besök woods.se för mer information. Rekommenderade gränser för användning: Temp. DSC +2˚C to +35˚C Relativ fuktighet: 30% to 90% Recommended humidity level: c.a. 50% RH OBS! - Wood’s avfuktare måste vara kopplad till ett jordat uttag 220V-240V 50HzS

Bruksanvisning För att få förlängd garanti, från 2 till 6 år, vänligen följ dessa steg.

minst 1 gång per år. Du får påminnelse om fil- terbyte på e-mail och sms när det är dags att byta filter. Om du vill skickar vi ut en påminnelse på SMS och eller e-mail när det är dags att byta filter. Detta väljer du vid registeringen på warranty-woods.com Påminnelsen är givetvis kostnadsfri. Nya Wood’s filter köper du hos din lokala åter- försäljare. Eller när du är inloggad på ditt registrerade konto. Besök woods.se för att hitta din närmaste Wood’s återförsäljare. OBS! Du förbinder dig inte till något köp av filter när du registrerar din avfuktare på warranty-woods.com Spara dina kvitton för både avfuktare och utbytesfilter. De måste du kunna uppvisa vid eventuella garantianspråk! NOTE: Always disconnect the cord before cleaning. NOTE! Get a 6-years warranty! Register at warranty-woods.com and replace the SMF-filter at least once a year. Please visit woods.se for more information.N
