Översikt

Målgrupp	Det här är en servicehandbok för Dantherm CoolRack CR2 Lite-enheter. Målgruppen fördenna handbok är specialister som ska installera och förbereda CoolRack för användning ielektronikskydd eller liknande.Eftersom enheten innehåller elektrisk och roterande utrustning rekommenderas det attENDAST behöriga personer utför någon form av arbete på denna typ av enhet. Enheten färendast användas av en kompetent vuxen person som har läst igenom och förstått dessainstruktioner. Använd aldrig denna enhet om du är sjuk, känner dig trött eller är påverkad avalkohol eller droger.Utöver byte av luftfilter och utvändig rengöring av systemet måste allt slags underhållsarbeteutföras av utbildad personal.
Säkerhetsåtgärder	Det är viktigt att känna till hur CoolRack används på rätt sätt och vilka säkerhetsåtgärder somgäller. Dantherm tar inget ansvar för förlust av affärer eller personskada på grund av att säker-hetsföreskrifterna inte har följs.
Copyright	Kopiering av handboken eller delar av den är förbjudet utan föregående skriftligt tillståndfrån Dantherm.
Reservationer	Dantherm förbehåller sig rätten att när som helst göra ändringar och förbättringar av produk-ten och handboken utan föregående meddelande.
Återvinning	Denna enhet är konstruerad för att hålla länge. När enheten nätt slutet av sin livscykel skaden återvinnas enligt nationella bestämmelser och med största hänsyn till miljön.
WARNING	Typ av fara och riskkällaDenna symbol tillsammans med texten "Varning" varnar för en risk som medför allvarligpersonskada.Här beskrivs åtgärder för att avvärja fara eller vilka omedelbara åtgärder som ska vidtasom risken inträffar
WARNING!	Typ av fara och riskkällaDenna symbol tillsammans med texten "Var försiktig" varnar för risk för mindre eller måttligapersonskador samt materiella skador.Här beskrivs åtgärder för att avvärja fara eller vilka omedelbara åtgärder som ska vidtasom risken inträffar
OBS!	I anslutning till denna symbol finns ytterligare tips och information om användning av en-heten.

Försäkran om överensstämmelse

Dantherm® CONTROL YOUR CLIMATE

Försäkran om överensstämmelse

Electronics Cooling

Dantherm A/S Marienlystvej 65 DK - 7800 Skive

Tel.: [phone] Fax: [phone]

Förklaring av följande produkt:

Produktnamn:

CR2-Lite-48-299942-299945

(CR2 - 3,2 kW - 48V - CC3000 - inkl. Spjäll - inkl. Huv)

Produktnummer:

369002

Produkten överensstämmer med följande direktiv:

2014/35/EU 2014/30/EU 2014/29/EU 1907/2006/E

Lågspänningsdirektivet EMC-direktivet RoHS-direktivet REACH-förordningen

- och tillverkas i enlighet med följande harmoniserade standarder:

DS/EN 62368-1:2014 Del 1: Säkerhetskrav DS/EN 61000-6-1 DS/EN 61000-6-3

Ljud / video, informations- och kommunikation teknologis utrustning – Allmanna fordringar, Immunitet för bostäder, kommersiella och lättindustriella Allmanna fordringar, Emission (bostäder, kommersiella och lätta industrimiljöer

Skive, 22-06-2020

Lett, Copelik

Product manager Kresten Højgaard

Dantherm CoolRack CR2 Lite är en frikylningsenhet som är konstruerad för att upprätthålla rätt temperatur för elektronisk utrustning genom att avlägsna spillvärme från elektronikskyddet.

Funktion

I den här illustrationen visas CoolRack-enhetens olika styrdelar.

- Illustration

Rörsstemp. givare 48WDGGrin Elektrisk krets CC 3000 Vantare Fläkan Utomhustemp. givare Outdoor temp. sensor Filtergaktd Filter

Funktion

- Beskrivning

Upprätthållande av rätt rumstemperatur:

Rumstemperaturgivaren övervakar inomhustemperaturen konstant. Om temperaturen är för låg startar systemet den anslutna värmaren (tillbehör). Om temperaturen stiger över det minimibörvärdet startar CoolRack-enheten fläkten och tillför kall utomhusluft till rummet.

Tilluft och filter:

Utomhusluften sugs in genom ett inlopp i golvet där det passerar genom ett luftfilter. Föroreningen av filtret kontrolleras konstant av en filtervakt som skickar ett larm till styrenheten om föroreningsgraden när börvärdet på 150 Pa.

Luftutblås:

Det installerade mekaniska spjället fungerar som ett luftutblås, vilket garanterar korrekt cirkulation i rummet. För mer information om var utloppet ska placeras – se "Val av plats" på sida 10.

Produkt- beskrivning

Pos. Del Illustration

1 PE-jordskruv

2 3x 400 V strömförsörjning:HuvudströmbrytareSkyddsrelä (HFPI)

3 3x 400 V för likriktareStrömbrytare(6x 16 A och3x 10 A)

4 Styrenhet CC3000

5 Fritt monteringsutrym-me (hyllor som tillbehör)

6 Batterihylla

7 Tilluft

8 Utomhusluft (tilluft)

9 Monteringsfäste (vägg)

10 400 V CEE-socket (16 A)

11 4x 230 V-uttag för tillbehör

12 Fingerskruvar(för öppning av service-locket)

13 Öppningshandtag för servicelock (för åtkomst till fläkt och filter)

Frikylningsläge (standard)

CoolRack är som standard inställd för drift i frikylningsläge. Det här läget används när ingen luftkonditioneringsapparat är ansluten.

Den grundläggande driftstrategin kan beskrivas på följande sätt:

- En ansluten värmare (tillval) startar när temperaturen är för låg (värmarens börvärden för av- och påslagning kan justeras).

- Frikylningsenheten/enheterna startar upp långsamt när temperaturen stiger över börvärdet för Min. °C och fläkten ökar hastigheten gradvis (enligt P-band) tills börvärdet Max °C uppnås.

Förk. Beskrivning Standard-		värde*
AV Temperatur när fläkten stoppas 18
PÅ Temperatur när fläkten startar 20
Min °C (Lågsta °C) Temperatur längst ner på P-bandet		20
Max °C (Högsta °C) Temperatur högst upp på P-bandet		24
Börvärde Önskad inomhustemperatur		20
Emergency on (Nödläge på) Fläkten körs vid 100 %		38
Emergency off (Nödläge av)	Fläkten återgår till nominell hastighet	36
Värmare på °C	Temperatur när värmaren startar	15
Värmare av °C	Temperatur när värmaren stoppas	17
Om 230 V försvinner	Börvärdet för kylning förskjuts med 10 °C	32
Larm för låg temperatur °C	–	5
Larm för hög temperatur °C	–	40

*Värdet kan ändras via displayen (se separat handbok för styrenheten CC 3000)

Installation

Uppackning

Kontrollera transportskador

Steg Åtgärd

1 Rapportera alla synliga skador till transportören, budfirman, posten osv. omedelbart vid leverans och anteckna skadan på fraktsedeln eller transportdokumentet.

2 Kontrollera lädans innehåll

3 Om du upptäcker transportskador efter uppackning av enheten eller om leveransen är ofullständig, kontakta din ansvariga säljare eller specialiserade återförsäljare ome-delbart.

Lådans innehåll

Leveransen omfattar:

Mängd Beskrivning Illustration
1 CoolRack-enhet
1 Regnkåpa för frånluft
1 Mekaniskt spjäll

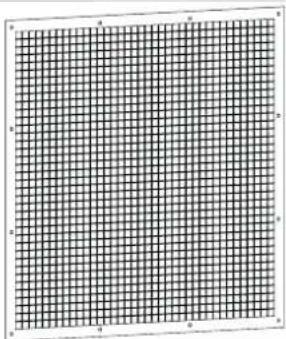

1 Intagsgrill
1 Monteringsfäste (golv)

Val av plats

Ett bra och korrekt luftflöde är kanske en av de viktigaste aspekterna för att en frikylningsenhet ska fungera så bra som möjligt. Beakta därför följande när du placerar CoolRack.

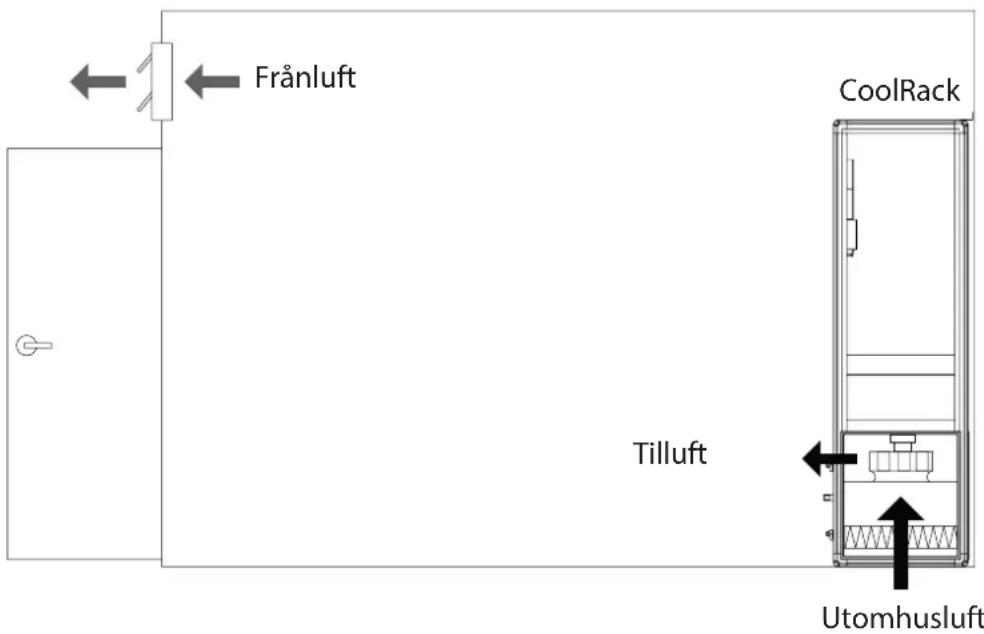

Luftcirkulation:

CoolRack-enheten tillför kall utomhusluft till rummet vilken sugs in genom ett intag i golvet som är särskilt tillverkat för detta ändamål.

Luftcirkulationen i rummet garanteras via ett luftintag som finns:

• Mitt emot den tillförda luften och
• helst nära innertaket, till exempel precis ovanför dörren.

Skydd

Frånluft CoolRack Tilluft Utomhusluft

OBS!

Ytterligare platskrav:

• CoolRack måste placeras på ett fast och jämnt underlag.
• CoolRack måste placeras på avständ från eventuella icke godkända störningar.
• CoolRack måste monteras med baksidan mot väggen (via väggmonteringsfästet) och undersidan mot golvet (via golvmonteringsfästet på undersidan).

Montering

WARNING

Risk för personskador och materiella skador

CoolRack-enheten kan välta innan den fästs vid väggen

• Undvik att klättra på enheten.
• Undvik att lyfta/flytta CoolRack ensam.

Skapa luftintag - CoolRack

Steg Åtgård Illustration

1 Gör ett hål på 400 mm x 400 mm i golvet för luftintaget. Beakta enhetens mått (se illustration).
2 Placera grillen ovanpå hålet.	2	3
3 Skruva fast grillen i golvet och täta runtom.

4 Placera CoolRack-en-heten ovanför grillen.
5 Fäst vinkelfästet ovanpå enheten vid väggen med skruvar.

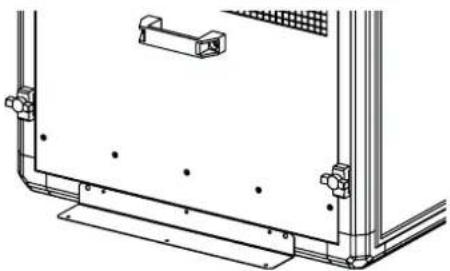

6 Fixera monterings-fästet vid enheten och golvet.

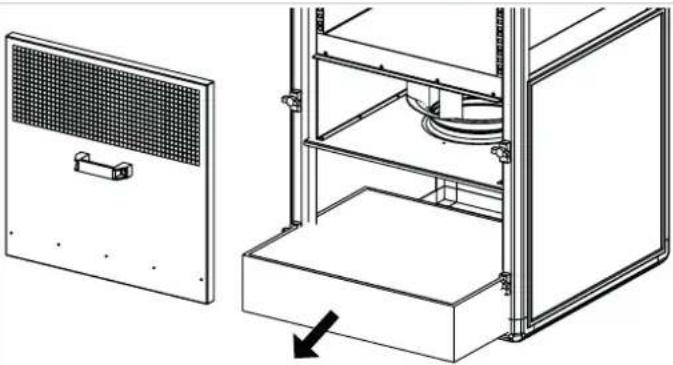

7 Öppna servicelocket och ta bort filtret.
8 Hitta utomhustemp. sensorn (fixerad med ett kabeldrag under luftfiltret) och dirigera den så att den plac-eras i utomhuslufts-strömmen.
9 Sätt tillbaka luftfiltret och servicelocket.

Skapa luftutlopp – mekanisk slutare

Steg Åtgård Illustration

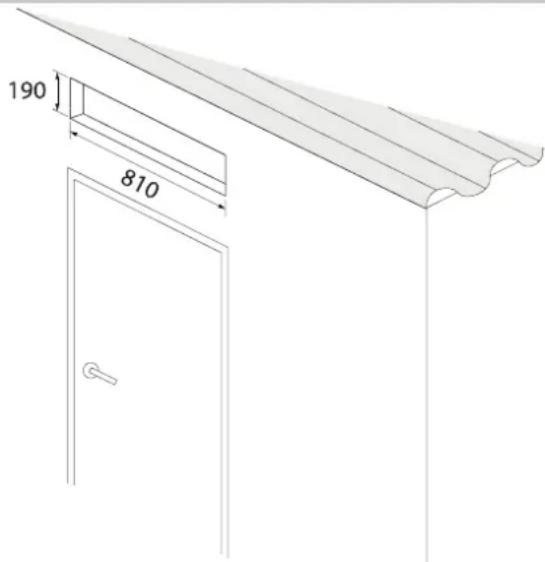

1 Gör ett hål i väggen enligt dessa mått (se illustration).

Se även "Val av plats" på sida 10 för information om hur man placerar luftintaget så att det ger bäst luftcirkulation.

190 810

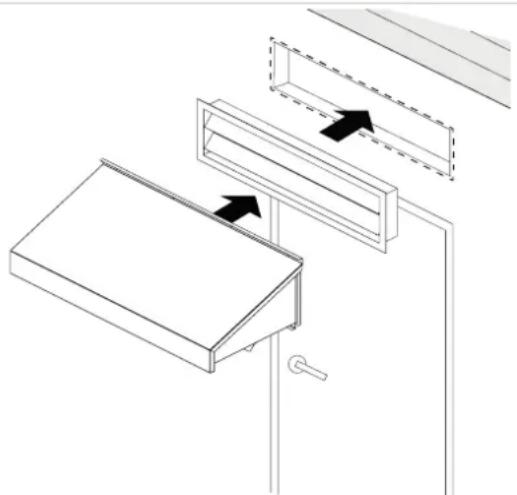

2 Montera utifrån:

Montera det mekaniska spjället på väggen med skruvar och täta runtom.

3 Täck det mekaniska spjället med regnkåpa.

4 Fixera regnhuvan i väggen med skruvar.

Elektriska anslutningar

Steg för steg

Följ den här proceduren för att installera de elektriska anslutningar som behövs:

Steg Åtgård Illustration

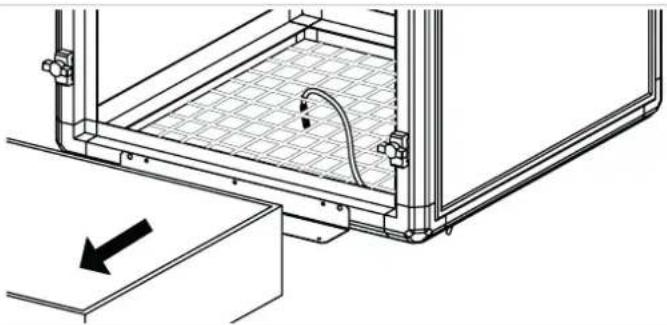

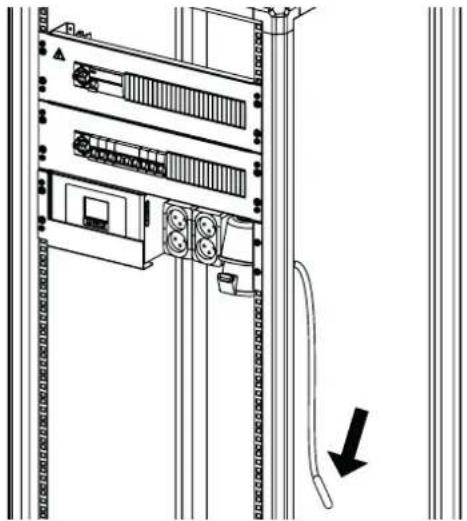

1 En 8 meter lång kabel medföljer rumstemperaturgivaren.Placera rumstemperaturgivaren på en plats du vill använda som referenspunkt för dina mätningar.

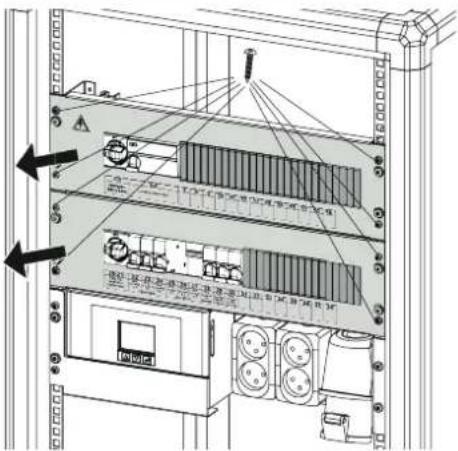

2 Ta bort skyddsplåtarna för att komma åt de elektriska plintarna.
3 Anslut följande:Strömförsörjning (3x 400 V)för likriktare (3x 400 V)Värmare och belysning48 V DC (frikylningsenhet)Se sida 15 till sida 16.
4 Antingen en batterilikriktare eller en strömförsörjningsenhet på 230/48 VDC måste installeras.Både likriktaren med batterier och strömförsörjningsenheten på 230/48 VDC är tillvalsenheter som beställs separat och som normalt sett inte ingår i CoolRack-lever-ansen.
5 Sätt tillbaka skyddsplåtarna när du har anslutit alla delar och all utrustning.

Strömförsörjning (3x 400 V)

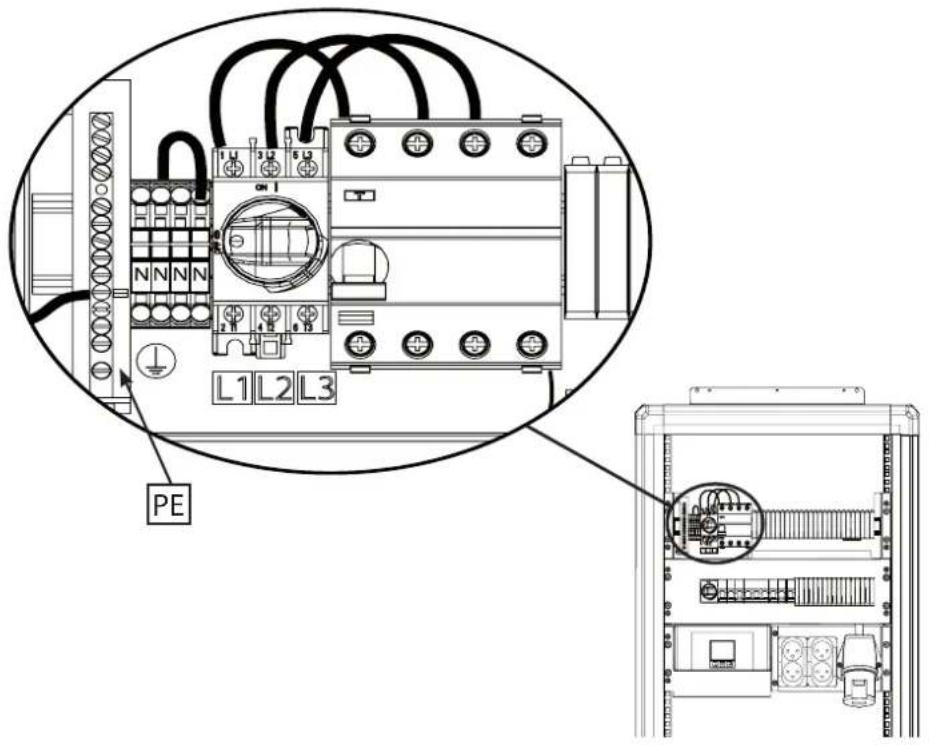

I den här illustrationen visas anslutningarna för strömförsörjningen på 3x 400 V (L1-2-3) inkl. PE (jord) och N (neutral).

OBS!

Strömkabel medföljer ej. Använd en installationskabel som överensstämmer med lokala lagkrav.

L1 L2 L3 PE

Fig. 1

Ansluta till likriktare (3x 400 V)

I den här illustrationen visas 3x 400 V-anslutningen till likriktaren.

Likriktare

Fig. 2

Anslutning av värmare och belysning

CoolRack är utrustad med kablar för anslutning av

• en värmare (3,10 m. kabel)
• belysning (3,60 m. kabel)

Värme Belysning 3,60 m 3,10 m olarna hänger måste anslutas olRack startas.

OBS!

Båda kablarna hänger fritt och måste anslutas innan CoolRack startas.

Fig. 3

48 V DC-anslutning (Frikylningsenhet

CoolRack är utrustad med en kontakt för anslutning av 48 VDC. Följ stegen nedan för att ansluta 48 VDC.

Steg Åtgård Illustration

1 Leta upp kontaktenpå baksidan av styren-heten CC 3000.
2 Lossa skruvarna(för dragavlastning)och ta bort kontakten.
3 Anslut kablarna 48 VDC + och 48 V DC - tillkontakten.Obs! Kablar medföljerej.
4 Sätt tillbaka kontaktenoch kom ihåg att dra åtskruvarna för dragav-lastning.

Självtest

Automatiskt/ manuellt självtest:

Gå till självtestmenyn och starta ett självtest för att se om systemet är korrekt konfigurerat och anslutet.

Självtestfunktionen kan användas för systemdiagnos.

Testet görs antingen genom

- en automatisk sekvens där alla komponenter aktiveras eller genom

- en manuell funktion för varje komponent

Automatiskt självtest:

1. Använd "stopp/start" för att aktivera/inaktivera automatisk sekvens.
2. Gör en visuell kontroll medan de olika komponenterna aktiveras en efter en.
   (Aktiveringstiden för varje komponent är två minuter, vilket bör räcka för att installatören ska hinna göra en visuell kontroll.)
3. Skriv ned status i tabellen nedan.
4. Teststegen kan kringgås med hjälp av pil ner-knappen.

Manuellt självtest:

1. Aktivera varje komponent manuellt, om endast relevanta utgångar behöver kontrolleras.
2. Gör en visuell kontroll medan de olika komponenterna aktiveras en efter en.
3. Skriv ned status i tabellen nedan.
4. Ställ tillbaka till "None" (normalt läge) när den visuella kontrollen är slutförd.

Testsekvens Status (visuell kontroll)
Spjäll öppna
Fläktar (max RPM 75% pulslängd)
Spjäll stängt
Värmare
Aktiv kyla 1
Aktiv kyla 2
Alarm 1
Alarm 2
Alarm 3
Alarm 4
Alarm 5
Alarm 6
Alarm 7
Alarm 8
Alarm 9
Alarm 10

OBS!

Om skyddstemperaturen ligger under börvärdet, kan inomhustemperatursensorn upphettas manuellt för att kontrollera att fläkten startar när temperaturen när börvärdet.

Drift

Styrenhet CC 3000

Inledning

Den inbyggda styrenheten CC 3000 är klar för användning så snart den elektriska installationen har slutförts och CoolRack har startats. (Konfigurationsfilen och den fasta programvaran installeras i styrenheten redan på fabriken).

SD-kort och

datalogg

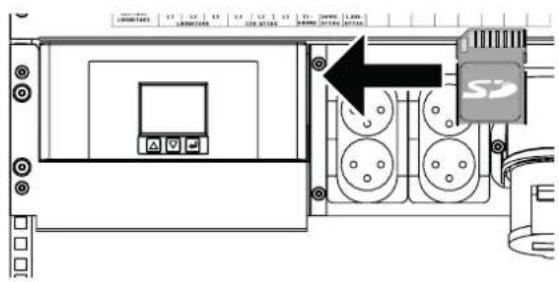

Styrenheten är utrustad med ett SD-kort (som redan är placerat i minneskortfacket).

Dataloggen sparas automatiskt på SD-kortet.

Styrenhetens standardspråk är engelska.

Du kan välja ett annat språk i menyn för språkinställning.

Ange lösenord: 0000

Välj språk

• Språkuppdatering tar ungefär tre minuter. Styrenheten är inaktiv och visar en svart skärm under uppdateringen.
• Stäng inte av strömmen under uppdateringen.

Ändra tillbaka till engelska:

- Gå till "Övriga inställningar" och ändra tillbaka till standardspråk (engelska). (Se handboken för styrenheten CC3000).

Mer information

Se den separata handboken för styrenheten CC 3000 för mer information om följande:

• Hur man använder styrenheten och navigerar i menyn.
• Översikt över displayen, lägena och menyerna.
• Menyinställningar.
• Kommunikationsalternativ (via webbgränssnitt, TTL-länk och Ethernet).

Serviceguide

Förebyggande underhåll

Serviceintervall (en gång om året)

Förebyggande underhåll krävs regelbundet och minst en gång om året för att enheten ska fungera effektivt.

Det är viktigt att tänka på att serviceintervallet kan variera beroende på omgivningsförhållandena. Därför rekommenderar vi att man inspekterar enheten noggrant vid det första servicetillfället för att fastställa om det är lämpligt med service en gång om året eller om det behöver utföras oftare än så.

Garanti

Fabriksgarantin gäller endast om service har utförts och dokumenterats minst en gång per år. Dokumentationen kan göras i form av en skriven logg.

WARNING

Skador på grund av elstöt, personskador och risk för skador på enheten

• Inspektioner och arbete under servicelocket får endast utföras om den automatiska nödströmbrytaren har stängt av strömförsörjningen till fläkten. - När man öppnar servicelocket utlöses den automatiska nödströmbrytaren och stänger av strömförsörjningen till fläkten.
• Stäng av all strömförsörjning med huvdströmbrytaren när du ansluter/kopplar från extern utrustning i kraftverket
• Kontrollera att allt arbete är korrekt utfört innan du slår till strömförsörjningen igen.

Serviceprocedur

Följ den här proceduren vid årlig service:

Steg Åtgård Illustration

1 Aktivera upptaget-läget på styrenheten CC3000 för att uppnå en lämplig temperatur i under servicearbetet.· Styrenheten återgår automatiskt till normal driftstrategi när tiden (definieras via inställningar) har gått.· Frikylningsfläkten är begränsad till inaktiv VPM	Förteckning över inställningar:· Börvärde °C (10–30 °C)· Varaktighet i minuter. (max. 480 minuter)· Inaktivera/aktivera
2 Öppna servicelocket.	Varning:Var noga med att endast utföra inspektions- och servicearbete under servicelocket om den automatiska nödströmbrytaren har stängt av ström-försörjningen till fläkten.· När man öppnar servicelocket utlöses den automatiska nödströmbrytaren och stänger av ström-försörjningen till fläkten.
3 Ta bort det gamla filtret
4 Rengör enheten varsamt:· Rengör ytorna· Rengör fläkten och kontrollera dess fäste· Kontrollera och rengör tillbehören för luftintag och frånluft
5 Sätt försiktigt in det nya filtret
6 Stäng enheten och säkerställ att all service har utförts på rätt sätt.
7 Rengör spjällen, kontrollera att de fungerar och stäng dem ordentligt
8 Kör självtestet och anteckna status för varje komponent. (Se sida 17)9 Säkerställ att det inte finns några larm på styrenheten innan du lämnar platsen.

Reservdelar

Vår webbutik med reservdelar till CoolRack finns på Dantherm.com.

Bilaga

Tekniska data

Informationsblad

Specifikation Enhet Value (Värde)
Luftflöde (vid 53 VDC) m	^3/t 1440
Kylkapacitet vid T = 7 °C kW 3,4
Nominell spänning VDC 48
Nominell strömstyrka A 2,8
Max. strömförbrukning W 140
Max. varv/minut	varv/minut	2500
Filtertyp:		M5 (ePM10 55%)
Filterarea	m^2	9,4
Tryckfall genom rent filter	Pa	30
Mätt
(B x D x H) exkl. monteringsfäste	mm 609 x 609 x 2000
Vikt inkl. ram, exkl. batterier	kg	83
Uttag för växelspänning
3 x 400 V, 16 A CEE	st.	1
1x 230 V, 10 A CEE 7/3 (Schuko)	st.	4

Kapslingsmått

Mått

2035 2000 609 624 609

Fig. 5

Schema

Elschema

(sida 1 av 3)

01 2 3 4 5 6 7 8 9 L1 2.0 L2 2.0 L3 2.0 N 2.0 -01 1 3 5 -02 2 4 6 -16A F1 16A RCD 0.03 40A -F2 1 3 5 7 2 4 6 8 -02 2 4 5 RECTIFIER RCD 15A -F3 15A -1 X1 L1 2 3 5 8 L2 2 4 6 L3 2 5 8 PE 2.0 SUPPLY PE-BAR MOUNTING PLATE RECTIFIER 16A CEE OUTLET PE BAR PE 5x6mm* L1 L2 L3 N DE PE
