BRUKSANVISNING YMER Megger

Försiktighet. Se de medföljande dokumenten.

Anslutning för skyddsledare.

WEEE (Waste Electrical and Electronic Equipment) - avfall som utgörs av eller innehåller elektriska eller elektroniska produkter. Utnyttja de lokala resurserna för WEEE-uppsamling vid kassering av denna produkt och beakta alla tillämpliga föreskrifter.

Läs bruksanvisningen och följ säkerhetsanvisningarna innan YMER används.

Uppfyll alltid alla lokala säkerhetsföreskrifter.

Instrumentet får ej användas för annat ändamål än det som anges av tillverkaren.

Hög spänning/strömstyrka vid in/utgångsuttagen.

Utför inte själv service på instrumentet. Du kan exponeras för farlig spänning om käpor öppnas eller tas bort. Garantin upphör att gälla om du själv utför service på instrumentet.

Använd inte tillbehör som inte är avsedda att användas med instrumentet.

Koppla bort instrumentet från elnätet innan det rengörs. Använd en fuktad trasa vid rengöring. Använd inte flytande rengöringsmedel eller aerosoler.

Instrumentet är avsett för användning i industriella miljöer.

Kabeln som kopplas till strömutgången måste tåla minst 100 V AC.

Strömtången måste klara minst 100 V till jord.

Stäng alltid av utrustningen innan anslutningar görs.

Använd alltid av tillverkaren godkända och levererade kablar. Kontrollera kablar och byt ut dem om de är skadade.

Anslut alltid skyddsjord.

Lämna aldrig instrumentet utan uppsikt när det är påslaget och genererar ström.

Använd endast godkända, bortkopplingsbara kabelsatser med instrumentet. Nätkablarna måste vara godkända för utrustningens maximala strömförbrukming. Kablarna måste dessutom uppfylla kraven i den internationella elstandarden IEC 60227 eller IEC 60245. Kraven i dessa standarder anses vara uppfyllda av kablar som ceritiferats eller godkänts av ett godkänt provningsorgan.

Ta bort instrumentets kabel ur nätuttaget när det lämnas obevakat eller inte används.

Exponera inte instrumentet för regn eller fukt.

Service får endast utföras av personal som godkänts av Megger.

Använd antingen originaleballaget, eller annat emballage med motsvarade styrka, om instrumentet måste återsändas.

2

Beskrivning

Provutrustningen YMER är avsedd att användas för kontroll av jordfelströmmens returkrets i kabelnät.

YMER är utrustad med en strömkälla som är omkopplingsbar och kan ge 0 – 25 V, 20 A eller 0 – 50 V, 10 A dessutom så finns det en ingång för strömtång.

YMER är försedd med två analoga mätare, en för spänningsvisning och en kombinerad amperemeter och förhållande ly/Imät.

YMER är även utrustad med ett termoskydd som bryter strömmen om temperaturen i någon av transformatorerna skulle bli för hög.

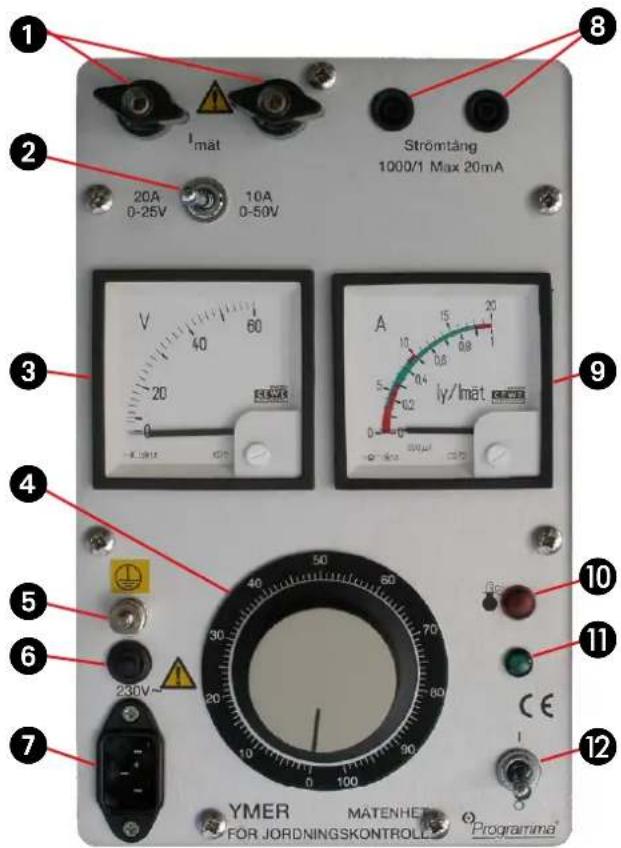

Manöverpanel

1	Uttag för mätström ( I_mäl )
2	Omkopplare för Imät 20/10 A
3	Voltmeter för mätspänning
4	Inställningsratt för Imät
5	Jordskruv
6	Automatsäkring 3 A
7	Nätintag
8	Ingång för strömtång
9	Amperemeter
10	Övertemperaturindikator
11	Nätspänningsindikator
12	Nätströmbrytare

3 Användning

Vid jordningskontroll med YMER ansluts instrumentets strömutgång mellan en fasledare och jorduttaget. Sedan tångamperemetern anslutits till mätingången mäter man först strömmen i fasledaren, sedan över hela kabeln. Dessa två mätvärden protokollförs, exempelvis i EBR:s protokoll för jordningskontroll. Det senare mätvärdet ska ligga inom grönmarkerat område på instrumentet.

Med detta förenklade mätförfarande tar man hänsyn till jordfelströmmens samtliga returvägar.

Mätningen är snabb och enkel, den kan med fördel göras av drift- och anläggningspersonal samtidigt med andra arbeten i kabelnätet.

Mätning

Viktigt

Uppfyll alltid alla lokala säkerhetsföreskrifter.

Läs bruksanvisningen och följ säkerhetsanvisningarna innan YMER används.

1. Anslut uttagen Imät (1) mellan en fas i mätkabeln och ett jorduttag.
2. Koppla strömtången runt mätfasen.
3. Anslut strömtången till ingång (8).
4. Avlägsna jorddonet i samtliga faser på mät-kabeln vid mätplatsen. (Jordningen i kabelns bortre ände bibehålls.)
5. Vrid ratten (4) till 0.
6. Sätt omkopplare (2) i läge 20 A.
7. Anslut skyddsjord till jordskruven (5).
8. Anslut till 230 V från jordat uttag.
9. Slå till strömbrytaren (12).
10. Reglera Imät till 20 A. OBS: Om strömmen inte när upp till 20 A, gå till punkt 11B.
    11A. Placera strömtången runt hela mätkabeln. ly/lmät visas nu på skalan som är graderad i tiondelar.
    12A. Reglera ned mätströmmen till "0" och stäng av provutrustningen.
    13A. Anslut jorddonet. Avlägsna anslutningarna till mätutrustningen.
    14A. Lämna driftsbevis för mätkabeln.
    11B. Reglera ned mätströmmen till 0.
    12B. Sätt omkopplare (2) i läge 10 A.
    13B. Reglera in mätströmmen till 10 A.
    14B. Placera strömtången runt hela mätkabeln. Amperemetern visar nu ly. Dividera det avlästa värdet med 10 för att få kvoten ly/lmät.
    15B. Reglera ned mätströmmen till "0" och stäng av provutrustningen.
    16B. Lämna driftsbevis för mätkabeln.

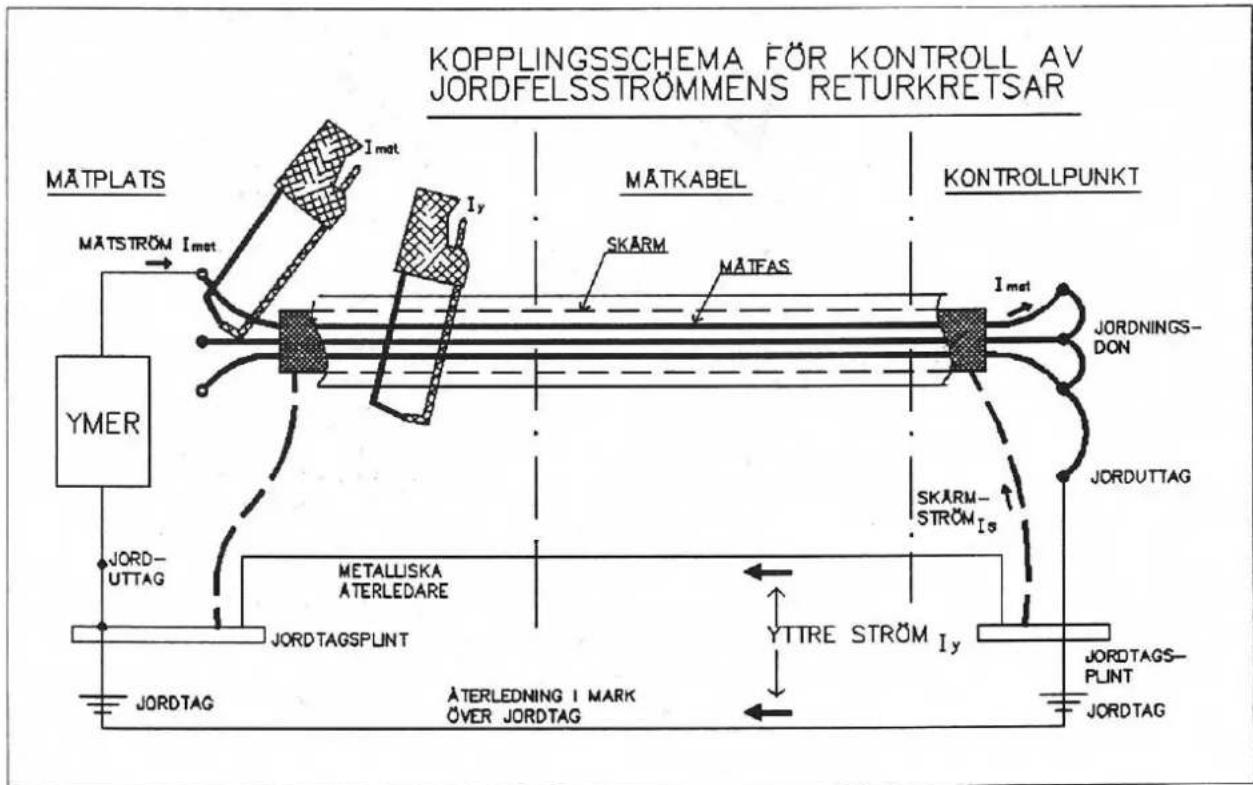

Applikationsexempel

4

Specifikationer

YMER Specifikationer

Specifikationerna gäller vid nominell inspänning. Specifikationerna kan ändras utan föregående meddelande.

Miljö

Användningsområde Instrumentet är avsett att användas i högspänningsställverk och industrimiljö

Temperatur

Användning -20°C till +50°C

Förvaring -40°C till +70°C

Fuktighet 5% – 95% RH, ej kondenserande

CE-märkning

LVD EN 61010-1:2001

EMC EN 61326:1997 + A1:1998 +

A2:2001 + A3:2003

Allmänt

Nätspänning 230 V AC, 50 Hz

Ingångsström 3 A (max)

Skyddsklass IP 40

Mått 280 x 178 x 246 mm utan strömtång

Vikt 7,2 kg utan strömtång

Strömkablar 2 x 2 m, 2,5 mm² med klämmor

Mätkablar 2 x 2 m, 2,5 mm² (gula)

Mätsektion

Belastningstid Max 4 minuter från kall

Intermittensfaktor 1 min till, 3 min från

Belastningsberoende 19 A vid 20 V, 9 A vid 45 V

Strömtång Omsättning 1000/1

Utgångar

Imät

Områden 0 - 25 V AC (20 A) eller 0 - 50 V AC

(10 A)

Uteffekt 500 VA (max)

Ingångar

Strömtång

Max 20 mA. Avsedd för omsättning

1000/1 Isolation min 100 V till jord.
