BRUKSANVISNING Digicat 550i LEICA
Köp Vi gratulerar Er till Ert köp av DIGICAT.


Produktidentifiering
Denna handbok innehåller instruktioner för användande av instrumentet samt viktiga säkerhetsföreskrifter. Se kapitel "9 Säkerhetsföreskrifter" för ytterligare information. Läs noggrant igenom handboken innan du startar instrumentet.
Instrumentets typbeteckning och serienummer finns på typskylten.
Notera dessa uppgifter i Er handbok och använd alltid dessa uppgifter när Ni vänder Er till vår importör eller Leica Geosystems kundtjänst.
Typ: ____
Serienr.: ____
Symboler Symbolerna i denna handbok har följande innebörd:
| Typ Beskrivning | |
| ⚠️ Fara Indiker | rar en farlig situation vilken omedelbart resulterar i svåra skador för användaren eller användarens död. |
| ⚠️ Varning | Indikerar en potentiellt farlig situation vilken, om den inte undviks, kan resultera i svåra skador för användaren eller användarens död. |
| ⚠️ Försiktigt | Indikerar en potentiellt farlig situation vilken, om den inte undviks, kan resultera i mindre skador för användaren, men avsevärd materiell och finansiell skada samt miljömässig påverkan. |
| Viktiga avsnitt, som bör följas vid praktisk hantering, därför att de möjliggör att produkten används på ett tekniskt korrekt och effektivt sätt. |
Handbokens omfattning
Denna handbok gäller för alla DIGISYSTEM instrument vilka är i-serien. Olika funktioner för olika instrument och modeller är markerade och förklaras.
Innehållsförteckning
I denna handbok Kapitel Sidan
1 Allmän information 8
1.1 Vägledning i handboken 8
1.2 i-serien, allmän information 9
1.3 i -seriens instrument och tillbehör 11
2 Vägledning för sökare 12
2.1 Allmän information 12
2.2 Sökare, översikt 13
2.3 Sökarens etablering och information 15
2.4 Riskzon 17
2.5 Söka en tjänst 19
2.6 Trådlös kommunikation, där möjlig 28

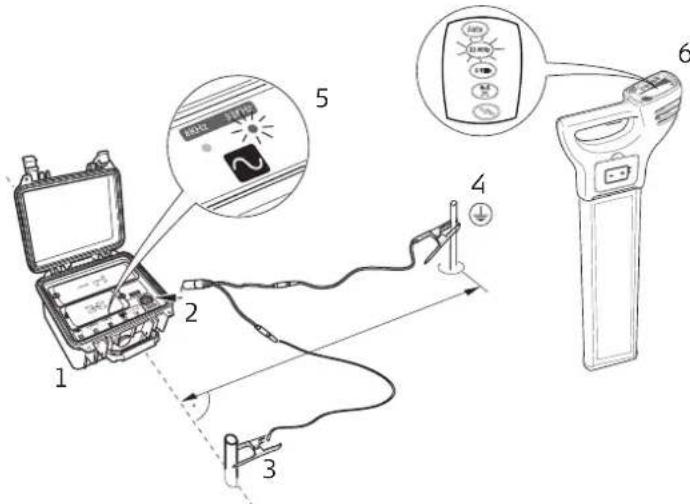

3 Vägledning för sändare 30
3.1 Allmän information 30
3.2 Sändare, översikt 32
3.3 Söka en tjänst med sändaren 34

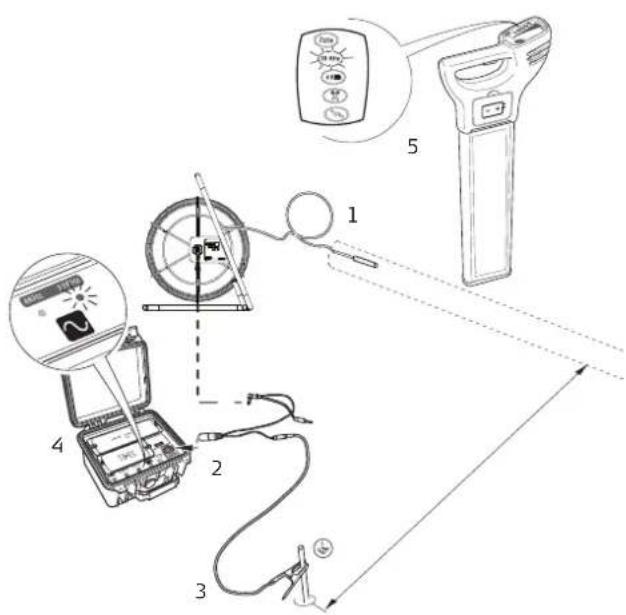

4 Vägledning för rörsond 38
4.1 Allmän information 38

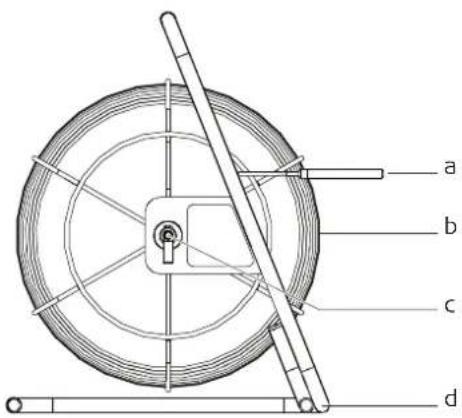

4.2 Rörsond, översikt 38
4.3 Söka en tjänst med rörsonden 39
5 Vägledning för signalklämma 42
5.1 Allmän information 42
5.2 Signalklämma, översikt 42
5.3 Söka en tjänst med signalklämman 43

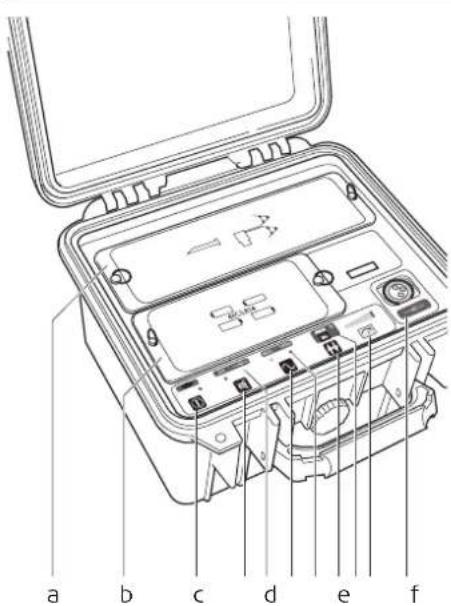

6 Vägledning för fastighetsanslutningssats 46
6.1 Allmän information 46
6.2 Fastighetsanslutningssats, översikt 46
6.3 Söka en tjänst med fastighetsanslutningssatsen 47
7.1 Allmän information 50
7.2 Sond, översikt 50
7.3 Söka en tjänst med sonden 53
8 Underhåll och transport 56
8.1 Transport 56
8.2 Förvaring 56
8.3 Rengöring och torkning 57
9 Säkerhetsföreskrifter 58
9.1 Allmän inledning 58
9.2 Avsedd användning 58
9.3 Begränsningar i användande 59
9.4 Ansvarsförhållanden 59
9.5 Risker vid användning 60
9.6 Elektromagnetisk acceptans EMV 64
9.7 FCC- bestämmelser, gäller i USA. 67
10 Tekniska data 70

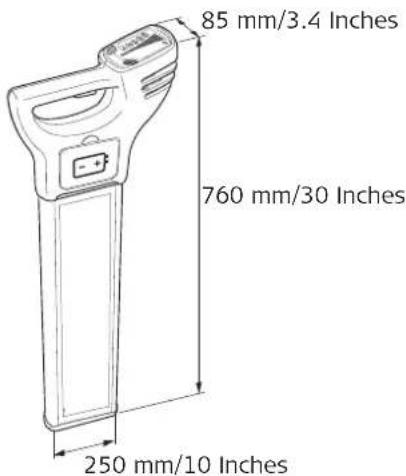

10.1 Sökare i-serien Tekniska data 70
10.2 Sändare Tekniska data 74

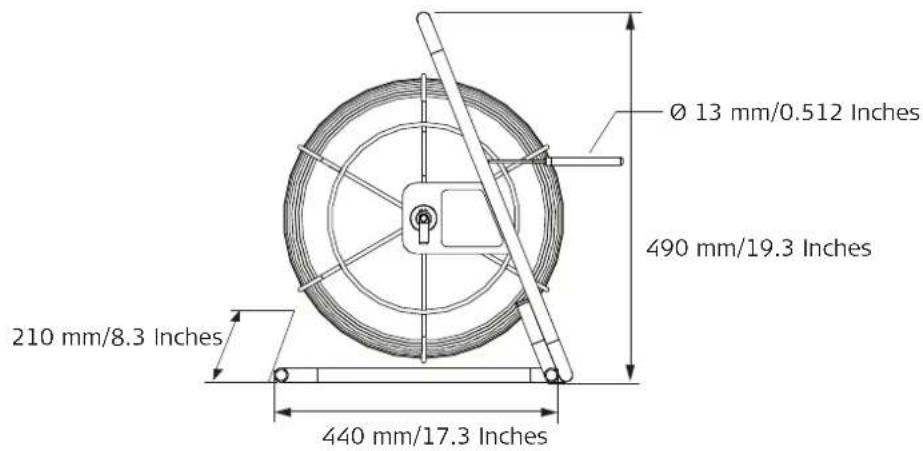

10.3 Rörsond Tekniska data 77
10.4 Sond Tekniska data 79
10.5 Fastighetsanslutningssats Tekniska data 81
10.6 Signalklämma Tekniska data 83
11 Internationell begränsad garanti 86
Bilaga B Världens frekvenszoner 102
Sakregister 106
DIGICAT 500i/550i, Innehållsförteckning 7
1 Allmän information
1.1 Vägledning i handboken

Produktnamn
Vi rekommenderar att du har handboken till hands när du installerar utrustningen.
DIGICAT 500i, DIGICAT 550i hädanefter refererad till som sökare. Olika funktioner för olika modeller är markerade och förklaras.
DIGITEX hädanefter refererad till som sändare.
DIGITRACE hädanefter refererad till som rörsond.
DIGIMOUSE hädanefter refererad till som sond.
Sakregister Sakregistret finns längst bak i handboken.

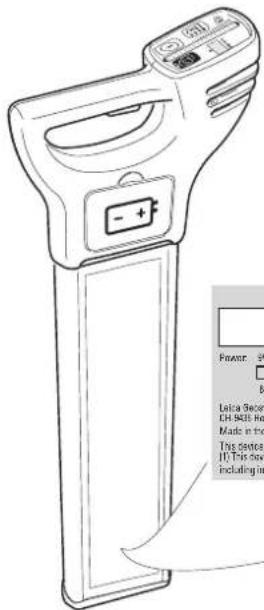

Instrumentetikett
Sökaren och sändaren har en etikett med viktig information i form av illustrationer. Vissa av dessa illustrationer finns även i handboken. Detta underlättar förståelsen mellan instrumentetikett och information i handboken.
1.2 i-serien, allmän information
| Beskrivning Sökarna används för att hitta underjordiska ledande tjänster som sänder ut elektromagnetiska signaler vilka genereras av ström som passerar genom tjänsten. | |
| Sändarna används för att tillföra en tydlig signal till de underjordiska ledande tjänsterna, när elektromagnetiska signaler saknar eller tjänsten behöver sökas i ett speciellt syfte. Sändarna krävs för att kunna göra en djupmätning. | |
| Sökarna och sändarna som beskrivs i denna handbok ökar sökningsprocessen och reducerar faror och kostnader i samband med avbrott i tjänsterna. Den elektromagnetiska lokaliseringen beror på om tjänsterna är ledande (metalliska) och utsänder en signal när strömmen passerar genom tjänsten. | |
| Det är viktigt att komma ihåg att en ensam sökare inte hittar alla tjänster, därför bör man vara försiktig när man gräver. Det är allmän praxis att ett säkert system skall användas vilket inkluderar arbetsplanering i förväg, användning av detaljkartor, användning av sökare och sändare samt användning av säkra grävmetoder. | |
| ⚠ Försiktigt | Även om sökningen inte ger ett positivt utslag, behöver inte det betyda att det inte finns något på detta ställe. Tjänsten kan finnas men inte avge en sökbar signal. Sökarna kan endast hitta icke-metalliska kablage och rörledningar, t.ex. plaströr, som vanligtvis används för vatten och gas, med motsvarande tillbehör.Motåtgärder:Gräv alltid försiktigt. |
10DIGICA7
| Tillbehör | Avsedda att öka detekteringen av tjänster som saknar (eller har låg) signal. Arbeta om möjligt med sökare och sändare tillsammans. |
| Funktionskontroll | Avsedd att kontrollera om utrustningen arbetar på ett tillfredställande sätt mellan serviceintervallen. Se "Bilaga A Funktionskontroller" för ytterligare information. |
1.3 i -seriens instrument och tillbehör
Allmän information
i-serien är ett antal produkter som används för att lokalisera nedgrävda metalliska och icke-metalliska samhällstjänster, t.ex. rörledningar och kablage.
i-seriens instrument i översikt

a) Sökare
b) Sändare

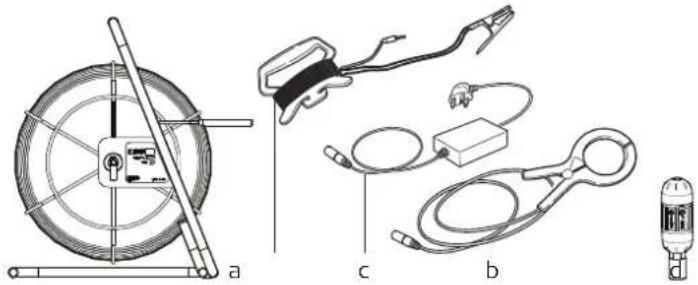

i-seriens tillbehör i översikt

a) Rörsond
(kabelpositionerare för icke-metalliska tjänster)
b) Förlängningskabel

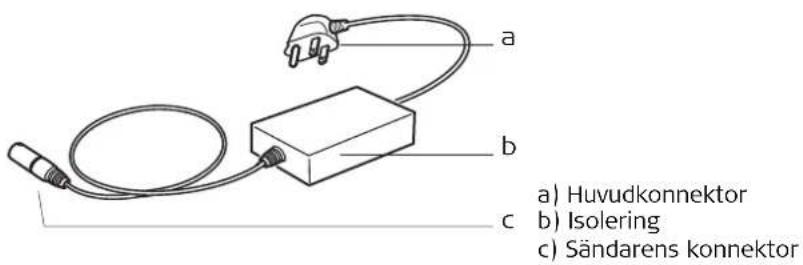

c) Fastighetsanslutnings-
sats
d) Signalklämma
e) Sond e
2 Vägledning för sökare
2.1 Allmän information
| Driftslägen • Passiva lägen (power och radio) | |
| Aktiva lägen (8 kHz och 33 kHz)Autoläge (kombinerat power och radio) | |
| Elektromagnetiska signaler | En elektromagnetisk signal sänds ut från de underjordiska ledande tjänsterna när en elektrisk ström passerar genom tjänsten. Sökaren hittar dessa signaler och visar deras förekomst. |
| Passiva signaler | Vissa signaler finns redan integrerad i nedgrävda tjänster och är lätta att hitta för sökaren. Detta är passiva signaler. Dessa signaler genereras av strömförsörjningssystem eller radiosändare. |
| Aktiv sökning | Vissa ledande tjänster sänder inte ut passiva signaler. Dessa måste sökas genom att applicera en signal till målet med hjälp av en sändare. |
| Djupsökning(endast 550i) | Djupsökning är endast tillgänglig med 550i sökare tillsammans med en sändare eller sond. Det visade djupet visar tjänstens eller sondens centrum. |
| Trådlös kommunikation(Bluetooth) | Data kan överföras trådlöst från den Bluetooth-aktiva sökaren till enheter som är avsedda att ta emot informationen. |
| Riskzon | Ger ett extra larm som anger närheten till en tjänst med Power, 8 kHz eller 33 kHz signal. |
| Toppindikering | Underlättar sökningen av en tjänst genom att visa toppindikering under en kort tid. |
2.2 Sökare, översikt

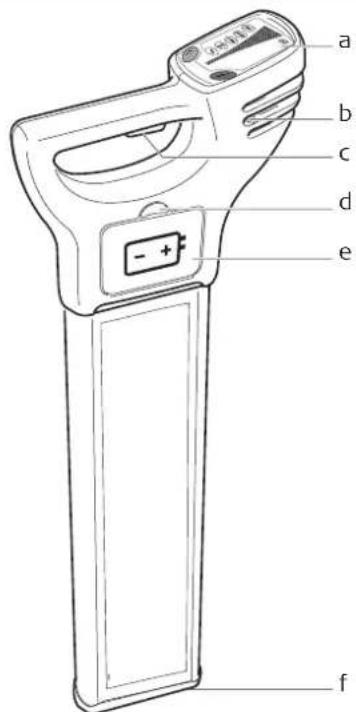

Sökarens huvudkomponenter

a) Displaypanel
med användarknappar.
b) Högtalare (internt monterade till höger och vänster)
Aktiv när Power är på och en signal hittas.
c) På/Av-knapp
Tryck och håll knappen intryckt för att aktivera sökaren. Släpp knappen för att inaktivera.
d) Batterilås
Tryck den gula knappen för att öppna batterifacket.
e) Batterifack
6 x LR6 (AA) alkaliska batterier används. Ersätt samtliga batterier när indikeringen visas.
f) Bottenplatta

Bottenplattan kan ersättas om den är mycket sliten. Kontakta närmaste Leica Geosystems serviceverkstad.

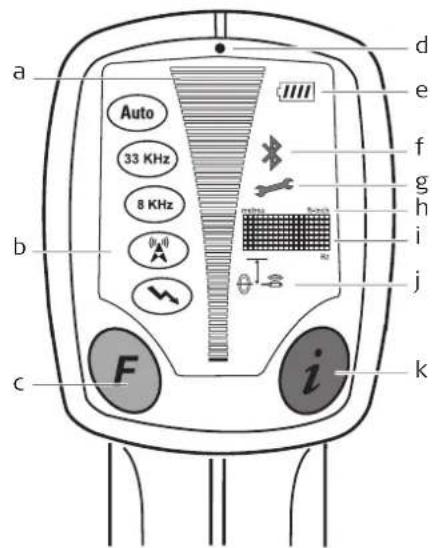

Displaypanel, översikt

h) Mätenhet (djupindikering för 550i)
Visar djupindikering i meter eller fot och inch.
i) Displayavläsning
Alfanumerisk mall anger systemets inställning och djupindikering.
j) Djupindikatorer
Visar en djupavläsning mot en tjänst eller en sond (endast 550i). Tjänsteikon som visar riskzon på 500i och 550i.
k) i-knapp
Används för att öppna användarinställningar och ange en djupavläsning för 550i.
a) Signalstyrka
Visar signalstyrkan för sökaren till en signal (tjänst).
b) Lägesindikatorer
Visar valt läge: Power, radio, 8 kHz, 33 kHz, Auto (nedifrån och upp).
c) Funktionsknapp
För att välja driftsläge.
d) Ljussensor
Kopplar automatiskt till och från displayens bakgrundsbelysning för att passa till ljusförhållanden.
e) Batteriindikator
Visar batteristyrkan. Segmenten försvinner vartefter batteristyrkan avtar. Byt batterierna när batteriindikatorn är tom.
f) Bluetooth (extra tillval)
Visar att sökaren är ansluten till en annan enhet.
g) Skiftnyckel
Visar att sökaren behöver service eller instrumentet är defekt.
2.3 Sökarens etablering och information
Sökarens inställningar
Sökarna i i-serien erbjuder ett antal inställningar som användaren kan anpassa till egna behov. Här visas även extra tjänster och kontaktinformation.
| Inställning Beskrivning | |
| EST | Utför en funktionskontroll av sökarnas hårdvara och mjukvara, visar PAS om sökaren ligger inom fördefinierad tolerans eller ERR om detta inte är fallet. |
| H.Z Kopplar till | och från riskzonen. |
| VOL Justera volymnivå (0 - 10). | |
| HLD Justera toppindikeringens tid (0 - 5 sekunder). | |
| SSI Visar en numerisk indikator för signalstyrka. | |
| CST Justera displayens kontrast (0 - 15). | |
| M/I Visar mätenheter. | |
| CAL Visar nästa | servicedatum DD/MM/ÅÅ. |
| CON Visar leverantörens/företagets namn. | |
| TEL Visar leverantörens/företagets telefonnummer. | |
| I.D Visar användarens namn. | |
| PWR | Visar regional inställning för ström. Se "Bilaga B Världens frekvenszoner" för ytterligare information. |
| SR# | Visar instrumentets serienummer. |
| VER | Visar mjukvaruversion |
16DIGICA7
| Öppna och justera inställningar | 1. Starta sökaren.2. Kontrollera att sökaren är i Power-läge.Tryck funktionsknappen för att välja läge om nödvändigt.3. Tryck i-knappen i 2 sekunder. Användarinställningara visas i displayavläsningen.4. Tryck funktionsknappen för att växla till önskad inställning.5. Tryck i-knappen för att inställningen.6. Tryck funktionsknappen för att aktivera/justera.7. Tryck i-knappen för att spara och avsluta. | |
| Fara | Sökaren kanske inte kan hitta en elektrisk tjänst i Power-läge om fel inställning används.Motätgärder:Kontrollera att sökaren är etablerad för att passa till huvudströmmens frekvenser i respektive land innan instrumentet används. Alternativen är 50 eller 60 Hz.Se "Bilaga B Världens frekvenszoner" för ytterligare information.Kontakta din återförsäljare eller Leica Geosystems serviceverkstad om ditt instrument är felaktigt konfigurerat för din region. | |

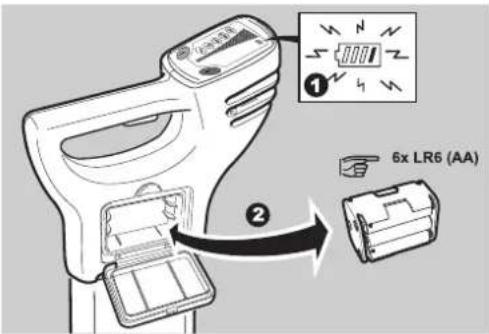

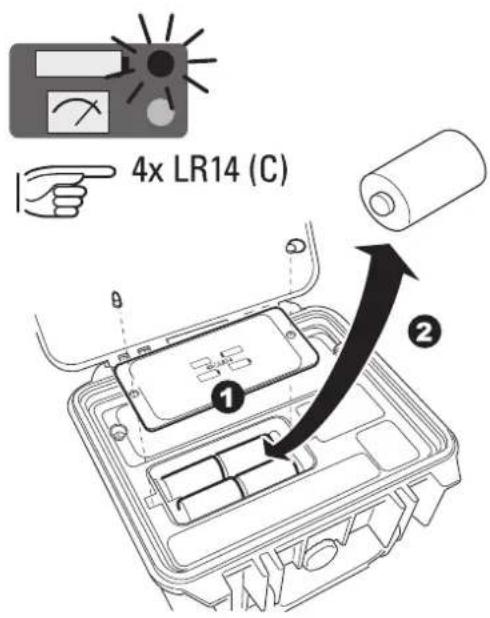

| Byta batteri | ![]() | 1. Byt batterierna när batteriindikatorn är tom.2. Tryck den gula knappen för att öppna batterifacket. Lyft ur batterihållaren ur sökaren.3. Ersätta samtliga batterier med sex nya LR6 (AA) batterier.Även alkaliska batterier kan användas. |
2.4 Riskzon
Beskrivning
Ger ett extra larm som anger närheten till underjordiska tjänster och funktioner i följande lägen:
- Power
• 8 k H z
• 3 3 k H z
• Auto-läge (endast Powerläge)
Statusindikator riskzon
| Statusindikator Beskrivning | |
![]() | Riskzon är på. |
![]() | Riskzon är på och avger ett larm. |
![]() | Riskzon är av. |
18DIGICA7

Försiktigt
Även om sökningen inte ger ett positivt utslag, behöver inte det betyda att det inte finns något på detta ställe. Tjänsten kan finnas men inte avge en sökbar signal.
Sökarna kan endast hitta icke-metalliska kablage och rörledningar, t.ex. plaströr, som vanligtvis används för vatten och gas, med motsvarande tillbehör.
Motåtgärder:
Gräv alltid försiktigt.
2.5 Söka en tjänst

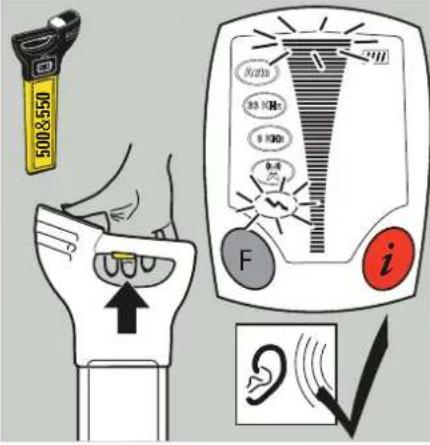

Starttest Följande test utförs varje gång sökaren aktiveras.
| Testar Mönster Info på | etikett | |
| Ljud På under hela | testsekvensen | ![]() |
| Indikator signalstyrka Bläddrar genom sekvensen en gång | ||
| Lägesindikatorer Lyser kort | ||
| Batteriindikator På under | hela sekvensen | |
| Bluetooth och skiftnyckel | Lyser kort | |
| Mätenhet, displayavläsning, djupindikator | Lyser kort |
Instrumentet går sedan till Power-läge och maximal känslighet.
Sökningsförlopp Sökningsförloppet är uppdelat i tre steg:
- Svepande sökning
- Exakt sökning
• Riktning

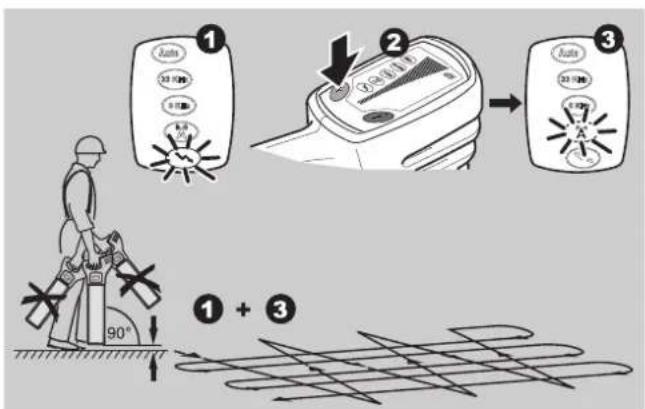

Svepande sökning

Instrumentet söker automatiskt Power-läge och maximal känslighet.
Autoläge kombinerar fördelarna med simultan avsökning i Power- och radio-läge och underlättar tjänstens förekomst under första loggning. Avancerad sökning av tjänsten sker i enskilt läge.
-
Markera området som skall grävas ur.
-
Svep över området från vänster till höger i Power-läge med sökaren i upprätt läge utan att vrida instrumentet. Vrid dig 90 grader och upprepa sökningen.
Se till sökaren hålls upprätt hela tiden och så nära markytan som möjligt.
- Fortsätt att svepa till en signal anges eller sökningen är tillräckligt för området.
Om instrumentet hittar en tjänst med sökbar signal, hörs en ton och signalstyrkans indikator ökar och sjunker när du passerar över signalen.
- Upprepa den svepande sökningen i radio-läge.
Den svepande sökningen måste göras i både Power- och radiolägen eftersom alla tjänster (inklusive vissa elektriska) inte avger en strömsignal. Dessa tjänster hittas med radioläge eller aktiva lägen.

Riskzonen kan användas i Power, 8 kHz, 33 kHz och autolägen och ger ett extra larm när en underjordisk tjänst förekommer i närheten.

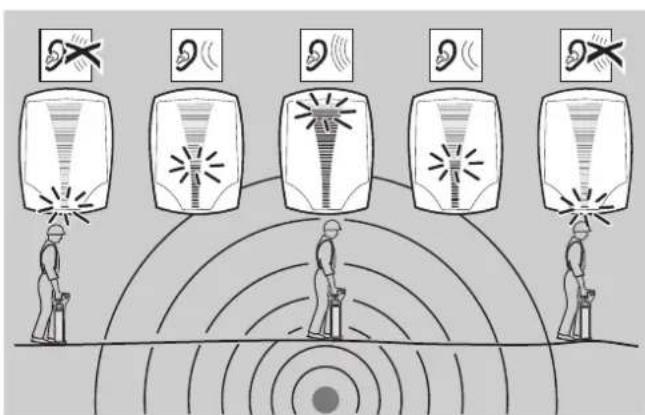

Exakt sökning

Fortsätt sökningen i det område där signalen (toppindikeringen) var som starkast. Signalen avges direkt under sökaren när signalstyrkans indikator ger maximal avläsning. Ljudsignalen justeras automatiskt för att underlätta den exakta sökningen över tjänsten and återställs när signalstyrkans indikator sjunker till sin lägsta position.

- Använd alltid krita eller färgmarkering för att markera platsen, aldrig jordpinnar.
- Signalstyrkans indikator anger inte storlek, djup eller typ av tjänst.
Toppindikering
Toppindikeringen visar den bästa avläsningen under sökningen. Displayavläsningen justeras mellan 0 och 5 sekunder.
22DIGICA1

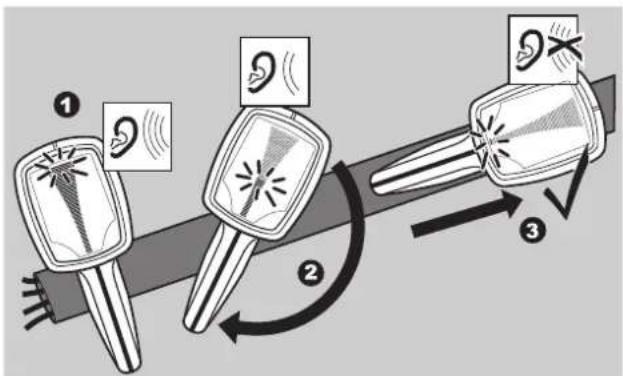

Söka riktning för tjänsten

-
Positionera sökaren direkt ovanför tjänsten.
-
Rotera sökaren om sin egen axel.
-
Sökarens blad är i linje med tjänsten när signalstyrkans indikator ger lägsta avläsning.

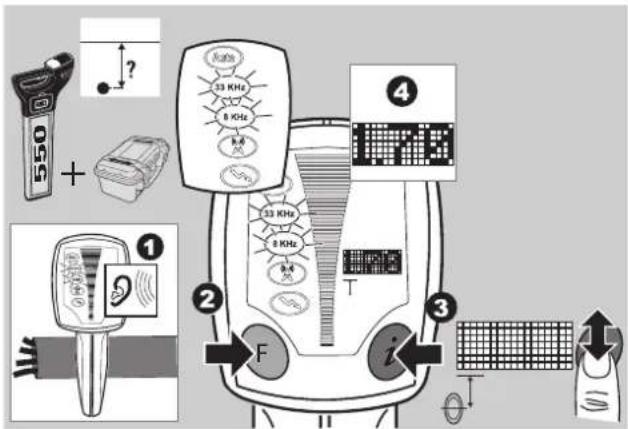

Djupsökning (endast 550i)

-
Applicera en signal till en tjänst. Se "3 Vägledning för sändare" för ytterligare information.
-
Välj antingen 33 kHz eller 8 kHz läge för att anpassa till sändarens utdata. Positionera sökaren direkt över och vid 90 grader mot tjänsten.
-
Tryck och släpp i-knappen.
-
Displayavläsningen anger tjänstens djup och linjeikonen visas.

- Aktivering av sonddjupet ger en inkorrekt avläsning.
- Använd alltid krita eller färgmarkering för att markera platsen, aldrig jordpinnar eller andra material som måste drivas ner i marken.
- Det kan finnas andra tjänster inom den utgrävbara zonen förutom den tjänst där du avläser djupet.
- Avläsningen är mera noggrann när den görs över en rak sträcka där tjänsten inte gör en böj eller har en annan tjänst som korsar eller avleds från den.

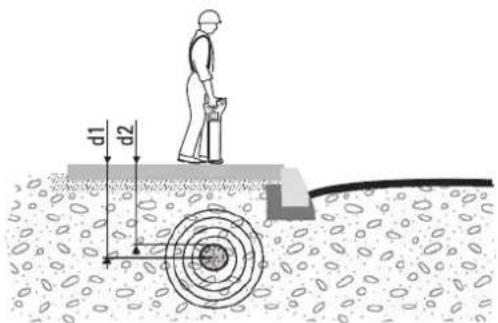

Visat djup och faktiskt djup:

d1 Djupet som visas på DIGICAT = djupet för linjens centrum.
d2 Tjänstens faktiska djup.
Observera skillanden mellan d1 och d2!

Djupavläsningen kanske inte anger korrekt djup om sökaren känner av signalen som sändaren skickat mot tjänsten. Denna signal reflekteras från tjänstens centrum. Detta är speciellt viktigt när signalen avges från en sond som ligger i ett rör med stor diameter.
Motätgärder:
Jämför alltid djupavläsningar mot tjänstens storlek.

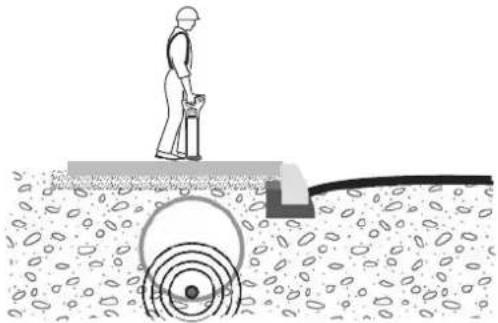

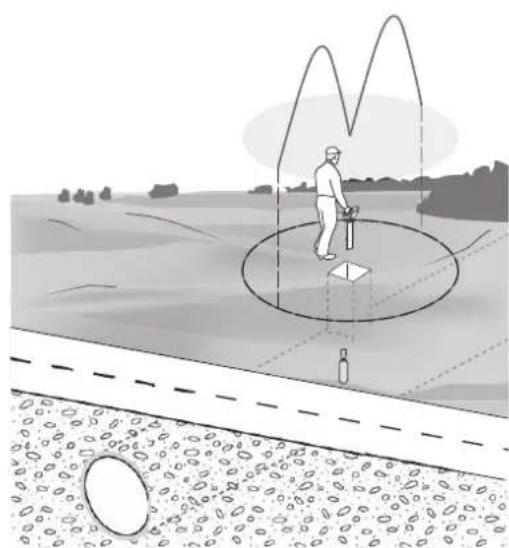

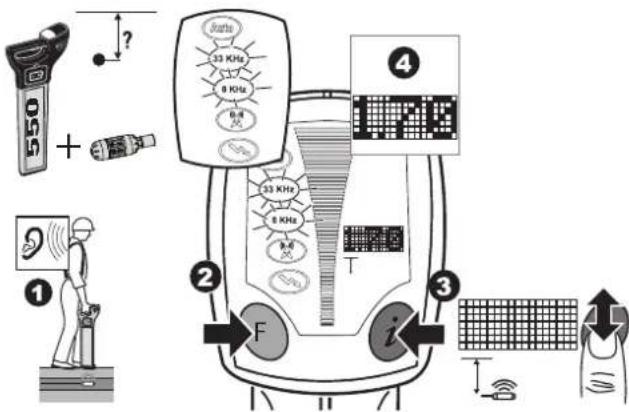

Mäta sonddjup (endast 550i)
- Starta sonden och ställ in på nödvändig frekvens. Se "7 Vägledning för sond" för ytterligare information.
- Välj antingen 33 kHz eller 8 kHz läge för att anpassa till sändarens utdata. Positionera sökaren direkt över och i linje med sonden. Se "7 Vägledning för sond" för ytterligare information.
- Tryck och håll i knappen tryckt i 2 sekunder tills de streckade linjerna har bläddrats igenom en gång.
- Displayavläsningen anger sondens djup och sondikonen visas.

- Aktivering av linjedjupet ger en inkorrekt avläsning.
- Använd alltid krita eller färgmarkering för att markera platsen, aldrig jordpinnar eller andra material som måste drivas ner i marken.
- Det kan finnas andra tjänster inom den utgrävbara zonen förutom den tjänst där du avläser djupet.
Visat djup och diameter:

Var speciellt uppmärksam när signalen avges från en sond som ligger i ett rör med stor diameter!
Varning
Djupavläsningen kanske inte anger tjänstens korrekta djup, speciellt om sonden ligger i botten av en kanal med stor diameter.
Motåtgärder:
Jämför alltid djupavläsningar mot tjänstens storlek.
Djupkodsinformation
| Informationskoder | Beskrivning Information på | instrumentetikett | |
![]() | meter | Tjänsten är för svag för att kunna registreras. | ![]() |
| ft-inch | |||
26DIGICA1
| Informationskoder | Beskrivning Information på | instrumentetikett | |
![]() | meter | Tjänsten ligger för djupt. | ![]() |
![]() | ft-inch | ||
![]() | Signalen till sökaren är för svag för att registreras. | ![]() | |
![]() | Signalen till sökaren är för stark för att registreras. | ![]() | |
| Informationskoder Beskrivning Information på | instrumentetikett | |
![]() | Djupmätning icke tillgänglig. Sökaren är felaktigt inställd för att kunna göra djupmätning. | ![]() |
2.6 Trådlös kommunikation, där möjlig
Bluetooth
Anslutning med Bluetooth är ett extra alternativ på 500i och 550i sökare. Data kan överföras trådlöst från sökaren till en passande dataloggningsenhet vilket möjliggör för användaren att samla information om sökarens status och tjänstens djup. Bluetooth-symbolen blinkar och instrumentet överför data regelbundet när sökaren har anslutits till en passande loggningsenhet.
- Sökaren måste vara på hela tiden
- Följ instruktionerna på loggningsenheten för pairing. Se tillverkarens instruktioner.
Pairing information
Enhetens namn: 'Modellnummer' - 'serienummer'
t.ex.: 550-000001
Lösenord: 12345

- Bluetooth-symbole blinkar kontinuerligt när enheterna har anslutit till varandra.
- Sökaren visar LOG när en djupavläsning utförs. Tryck i-knappen när LOG visas för att överföra informationen till dataloggningsenheten.
- Utdata stoppas när sökaren beräknar djupet.
- LOG funktionen visas inte om trådlös kommunikation saknas och instrumentet fungerar som en sökare.
- Sökarens utdata är ASCII text. Se "ASCII text beskrivning" för ytterligare information.
ASCII text beskrivning ASCII mönster för utdata:
DVxxxSNxxxxSVxxTMxxxxDTdd/mm/yyCMxxCMxSTxxBTxxMDxxSSxxUMxxDPXX
| Utdata Räckvid | dd Exempelvärde Beskrivning | ||
| DV 000 till 999 | 550 Modellidentifiering | ||
| SN 000000 till | 999999 123456 Serienummer | ||
| SV 0.00 till 9.99 | 3.01 Mjukvaruversion | ||
| TM 00:00 till 23 | :59 08:30 | Tid: hh:mm | (standard = 00:00; RTC saknas) |
| DT 00/00/00 till | 31/12/99 | 01/12/10 | Datum: dd/mm/yy(standard = 00/00/00; RTC saknas) |
| CM | 00 till 15 | 12 | Antal månader till nästa kalibrering (00 till 15) |
| ST | 0 eller 1 | 0 | Självtest: 0 = OK, 1 = Fel |
| BT | 0 till 9 | 7 | Batterinivå: 0 = tom, 9 = bra |
| MD | 0 till 4 | 3 | Läge: 0 = Power, 1 = Radio, 2 = 8 kHz, 3 = 33 kHz, 4 = Auto |
| SS 01 till 48 | 16 | Signalstyrka: | 01 till 48 |
| UM M eller I | M | Mätenheter: | M eller I (meter eller engelskt) |
| DP 0.30 till 3.00 | eller --- 125 Djupvärdet visas beroende på värdet för UM. | ||
3 Vägledning för sändare
3.1 Allmän information
| Söksignal | Sändaren applicerar en elektriskt signal till en nedgrävd metallisk tjänst vilket möjliggör att tjänsten kan sökas och identifieras av sökaren, inställd på samma läge. |
| Drift Det finns tre driftslägen: | |
| 8 kHz för platser med många förekommande tjänster33 kHz för allmän användningKombinerad 8 kHz och 33 kHz tillgänglig i anslutningsläge, möjliggör snabbt val och bekvämlighet på platser med många förekommande tjänster. Sökaren kan användas i båda lägena. | |
| Beskrivning | Aktiv sökning är ett begrepp som används när en sändaren används för att applicera en signal till en tjänst som kan sökas på detta sätt. Användningen av en sändare förbättrar sökningen av tjänster, speciellt när dessa inte avger en signal. |
| Signalen från sändaren appliceras till tjänsterna på två sätt:Induktionsläge(8 kHz eller 33 kHz):Induktion är ett snabbt och enkelt sätt att applicera en signal till en tjänst utan att ha en fysisk anslutning till den. Sändaren använder en intern antenn för att överföra signalen, därför bör man notera att signalen även appliceras till ytterligare tjänster i närheten av sändaren.Anslutningsläge(8 kHz eller 33 kHz eller kombinerad 8 kHz och 33 kHz):Detta är det mest effektiva sättet att applicera en signal till en tjänst, detta bör användas i de flesta fall. Sändarens kabel eller ett annat tillgängligt tillbehör ansluts till tjänsten som sedan kan sökas eller identifieras. | |

- 8 kHz är mindre sannolikt att appliceras till ytterligare tjänster vilket underlättar sökningen inom områden med flera tjänster.
- 33 kHz är passande för allmän användning.
- Kombinerad 8 och 33 kHz (endast anslutningsläge) är användsbart i områden med många tjänster där 8 eller 33 kHz kan ge ett bättre resultat. Bästa resultat kan uppnås genom att växla läge på sökaren.

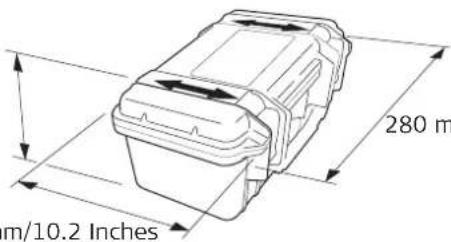

3.2 Sändare, översikt
Sändarens huvudkomponenter

a) Tillbehörsfack b) Batterifack c) På/av-knapp Sätter på och stänger av instrumentet.
d) Stumkoppling Används för att koppla från sändaren.
e) Lägesindikering Visar vilket läge som är aktivt: Induktion eller anslutning.
f) Frekvens-knapp Välj 8 kHz eller 33 kHz.
g) Frekvensindikering Visar vilken frekvens som är aktiv, 8 kHz eller 33 kHz.
h) Utdataindikering Variera signalstyrkan för sändaren.
i) Batteriindikator Blinkar när batterierna behöver bytas. Ersätt samtliga batterier när indikeringen visas.
j) Nivåindikering Visar signalnivå och batteristatus vid första start.
k) Anslutningsuttag Anslut tillbehör direkt till metalliska tjänster. (Standard: krokodiklämma och kablar)
Byta batteri
Batteriindikatorn blinkar när ca. 20% batterikapacitet återstår. Blinkar snabbare ju lägre batterikapaciteten är.

- Lossa de två skruvarna på batterilocket och ta bort locket.
- Ersätta samtliga batterier med fyra nya LR14 (C) batterier.
Även alkaliska batterier kan användas.

3.3 Söka en tjänst med sändaren

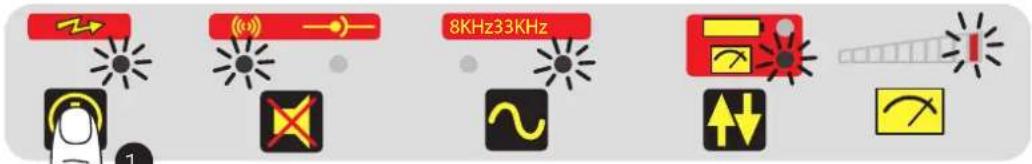

Starttest Följande test utförs varje gång sändaren aktiveras.
| Testar Mönster | |
![]() | |
| Ljud På under hela testsekvensen. | |
| LEDs Alla lampor lyser under hela testsekvensen. | |
| Batteriindikator Batterikapacitet visas genom hela testsekvensen, blinkar om batterikapacitet är låg. | |
| Val av standardläge 33 kHz och maximal nivå väljs automatiskt. Induktionsläge väljs om sändarens anslutningskablar eller tillbehör är anslutna. | |

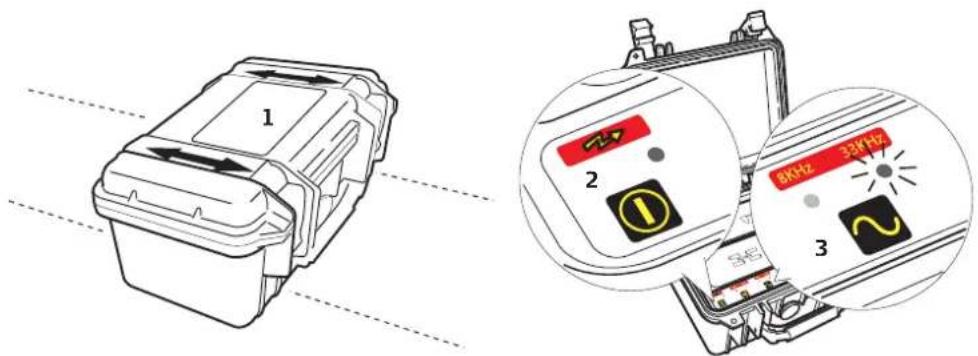

Använda sändaren i induktionsläge

-
Positionera sändaren ovanför tjänsten med pilarna på locket i linje med den förmodade riktningen för tjänsten.
-
Starta sändaren och kontrollera batterinivån. Byt batterierna om det behövs.
-
Välj 8 kHz eller 33 kHz läge, justera utdata om nödvändigt.
Sökningssignalen inducerar direkt till tjänsten via den interna antennen.
- Sök tjänstens dragning med sökaren, inställd på samma frekvens. Se "2 Vägledning för sökare" för ytterligare information.

- Arbeta minst 10 m / 33 ft bort från sändaren för att undvika störande signaler. Positionera om sändaren om nödvändigt.
- Anslutningen är effektivast vid 33 kHz.
- Signalen ansluter till närliggande tjänster beroende på djup och riktning.
- Reducera signalens utdata för att förlänga batteriets kapacitet och sändaren är mindre benägen att applicera en signal till närliggande tjänster.
Använda sändaren i anslutningsläge

- Starta sändaren och kontrollera batterinivån. Byt batterierna om det behövs.
- Anslut sändarens kablar till anslutningsuttaget, sändaren ställer in sig på anslutningsläge och visar detta i displayen.
- Anslut den röda kabeln till tjänsten, en magnet finns för större komponenter.
- Anslut den svarta kabeln till jordpinnen, kontrollera att inga tjänster finns under jordpinnen i marken.
En tillräcklig nivå för sökningssignalen indikeras när ljudet ändras från pulserande till kontinuerlig ton och signalnivå visar maximal nivå. - Välj 8 kHz, 33 kHz eller kombinerat 8 och 33 kHz läge. Justera utdata om nödvändigt.
- Sök signalen med sökaren, inställd på samma driftsläge. Se "2 Vägledning för sökare" för ytterligare information.

Om kabeln ansluts till en aktiv tjänst, kan risk för elstötar föreligga.
Motåtgärder:
Anslutningskabeln skall aldrig anslutas direkt till en aktiv tjänst.

- Kontrollera att inga tjänster finns under jordpinnen när den används. Använd sökaren först.
- Den svarta kabeln kan anslutas till andra metalliska strukturer som går ner i marken.
- Häll vatten runt jordpinnen om marken är för torr för att förbättra anslutningen.
- Undersök anslutningspunkterna och ta bort störande föremål om kontinuerligt ljud inte uppnås.
- Det finns en förlängningskabel för att förlänga den röda eller svarta kabeln.
4 Vägledning för rörsond
4.1 Allmän information
Beskrivning
Rörsonden är en kabelpositionerare för för sökning av icke-metalliska rörledningar eller kanaler med liten diameter. Sonden kan användas i linjeläge eller i sondläge.
4.2 Rörsond, översikt
Rörsondens huvudkomponenter

a) Sondspets: Sondläge
Används för att söka kabelns slut.
b) Kabel: Linjeläge
Flexibel, glasfibermantlad kopparledare som används för att avge signalen.
c) Signaluttag
Ansluts till sändaren.
d) Kabelvinda
Vinda för kabelns upprullning. Kan användas både stående (se bild) eller liggande.
4.3 Söka en tjänst med rörsonden
Använda rörsonden i linjeläge

-
Skjut in kabeln i rörledningen, trumman, genomgången eller dräneringsröret tills tillräcklig längd uppnås.
-
Anslut sändarens kabel till sändarens uttag och uttaget i kabelvindan.
-
Dela den svarta kabeln och anslut med medlevererad krokodilklämma, anslut till lämplig jordpinne.
-
Starta sändaren och välj 8 kHz eller 33 kHz. En tillräcklig signal indikeras när ljudet från sändaren är konstant. Signalen applicerar sig själv jämnt längs rörsonden.
-
Sök rörsondens längd med sökaren, inställd på samma frekvens.

- Kontrollera att inga tjänster finns under jordpinnen när den används. Använd sökaren först.
- Minst hälften av rörsonden måste rullas ut under användningen.
40DIGICA1
Använda rörsonden i sondläge
- Skjut in kabeln i rörledningen, trumman, genomgången eller dräneringsröret tills tillräcklig längd uppnås.
- Anslut kabeln till sändarens uttag och uttaget i kabelvindan. Den svarta kabeln måste vara direkt ansluten mellan sändaren och rörsonden.
- Starta sändaren och välj 8 kHz eller 33 kHz.
En tillräcklig signal indikeras när ljudet från sändaren är konstant. Huvuddelen av signalen är koncentrerad mot sonden. - Sök rörsondens längd med sökaren, inställd på samma frekvens.

Minst hälften av rörsonden måste rullas ut under användningen.
DIGICAT 500i/550i, Vägledning för rörsond 41
5 Vägledning för signalklämma
5.1 Allmän information
Beskrivning
Signalklämman erbjuder en säker teknik att applicera en signal till tjänster som telekommunikationskablar osv. Den ansluts till sändaren och kläms fast runt tjänsten. Tjänsten störs inte av den applicerade signalen.

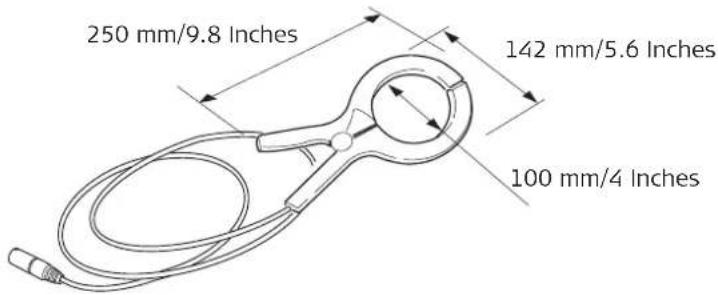

5.2 Signalklämma, översikt
Signalklämmans huvudkomponenter

5.3 Söka en tjänst med signalklämman

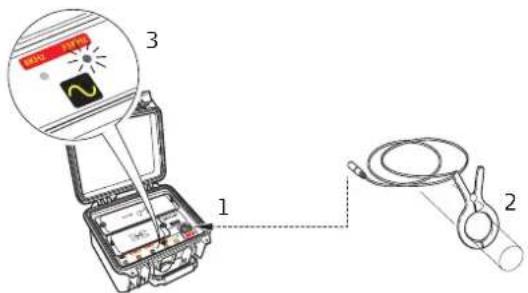

Använda signalklämma

- Anslut signalklämman till sändaren.
- Öppna signalklämmans käftar och placera runt tjänsten som skall sökas.
- Starta sändaren och välj 33 kHz.
En tillräcklig signal indikeras när ljudet från sändaren är konstant. - Sök tjänstens längd med sökaren, inställd på samma frekvens.

- Kontrollera att klämmans käftar sitter fast.
- Arbetar bäst i 33 kHz-läge.

En skadlig signal kan föreligga vid anslutningen på signalklämman när den monteras på en aktiv tjänst.
Motåtgärder:
Klämman skall alltid anslutas till sändaren innan den ansluts till den aktiva tjänsten.
44DIGICA1
Fara
En skadlig signal kan förekomma i tjänsten, signalen kan medföra personskador.
Motåtgärder:
Använd inte på elektriska tjänster som är skadade eller saknar isolering. Använd inte om tveksamheter föreligger.
DIGICAT 500i/550i, Vägledning för signalklämma 45
6 Vägledning för fastighetsanslutningssats
6.1 Allmän information
Beskrivning
Fastighetsanslutningssatsen erbjuder en säker teknik att applicera en sökbar signal till aktiva elektriska kablar. Den ansluts till tjänsten via ett huvuduttag och ger en sökbar signal. Huvudströmmen störs inte av signalen och användaren utsätts inte för personlig fara.

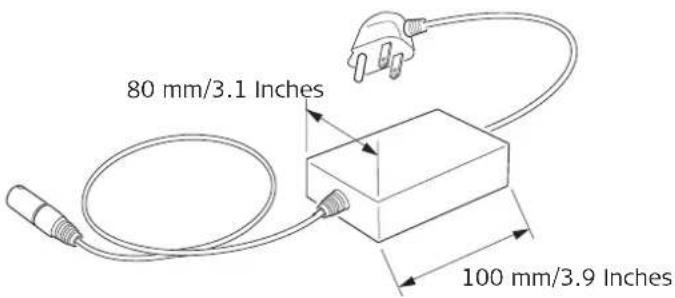

6.2 Fastighetsanslutningssats, översikt
Fastighetsanslutnings- satsens huvudkompo- nenter

6.3 Söka en tjänst med fastighetsanslutningssatsen

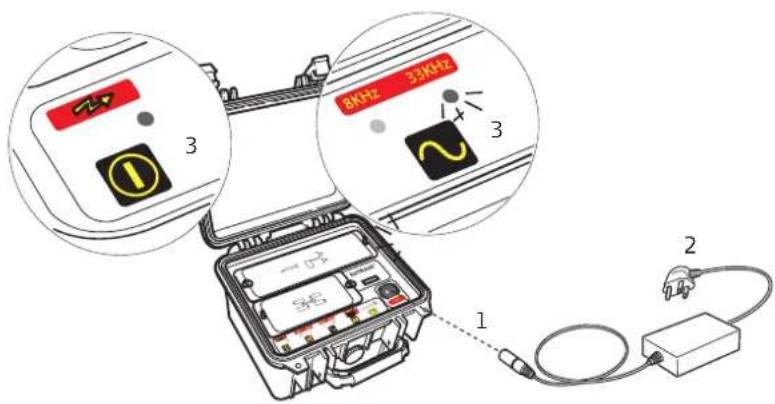

Använda fastighetsanslutningssats

- Anslut fastighetsanslutningssatsen till sändaren.
- Anslut fastighetsanslutningssatsen till aktiv huvudström. Kontrollera att huvudströmmen är aktiv.
- Starta sändaren och välj 33 kHz.
En tillräcklig signal indikeras när ljudet från sändaren är konstant. - Sök tjänstens längd med sökaren, inställd på samma frekvens.

- Huvudströmmen i uttaget måste vara aktivt för att korrekt användning.
• Arbetar bäst i 33 kHz.
DIGICAT 500i/550i, Vägledning för fastighetsanslutningssats
| ⚠️ Fara | En skadlig signal kan föreligga vid anslutningen på fastighetsanslutningssatsen när den ansluts till huvudströmmen.Motåtgärder:Fastighetsanslutningssatsen skall anslutas till sändaren innan den ansluts till huvudströmmen. |
| ⚠️ Fara | En skadlig signal kan förekomma i tjänsten eller huvuduttaget, signalen kan medföra personskador.Motåtgärder:Använd inte på elektriska tjänster som är skadade eller saknar isolering. Använd inte om tveksamheter föreligger. |
DIGICAT 500i/550i, Vägledning för fastighetsanslutningssats 49
Sonden är tvåfrekvens signalsändare som används för att söka dräneringsrör, avlopp och övriga ledande tjänster. Den kan anslutas till olika utrustning som dräneringskablar, borrverktyg och inspektionskamera. Den strömförsörjs med ett 1.5 V LR6 (AA) batteri så till skillnad från övriga tillbehör, är inte en anslutning till sändaren nödvändig. Signalmönstret som överförs från sonden är annorlunda än det som överförs från en tjänst, här överförs en toppsignal via huvudkomponenten med en spöksignal fram och bak. Detta betyder att sonden måste sökas med sin egen unika metod. i-seriens sökare innehåller en numerisk indikator för signalstyrka (användarinställning SSI inställd på ON) vilket förbättrar sökningen.

Den numeriska indikatorn för signalstyrka visas i sökarens displayavläsning.

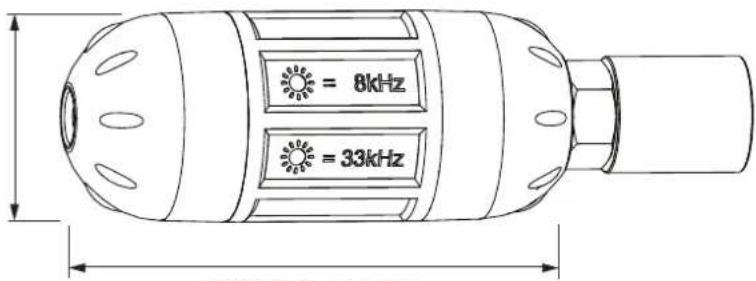

7.2 Sond, översikt
Sondens huvudkomponenter

a b c d
a) LED
b) Sond
c) LR6 (AA) batteri
d) Bottenstycke och M10 anslutningspunkt

Sondens gänga är hane M10 och används med adapter för både engelska och europeiska dräneringskablar.
Byta frekvens Byta till 33 kHz-läge:

-
Skruva av och ta bort bottenstycket. Lägg in batteriet med den positiva polen först. Skruva fast bottenstycket igen.
-
Håll upp sonden. Kontrollera att den gröna lampan lyser.
-
Vänta ca. 10 sekunder tills den gröna lampan blinkar.
-
Sonden kan användas i 33 kHz-läge när den gröna lampan blinkar.

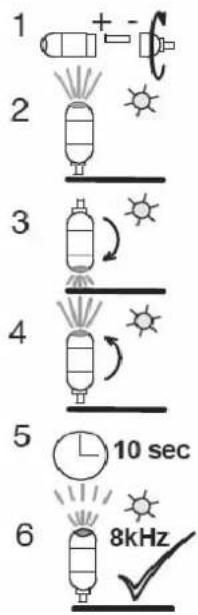

Byta till 8 kHz-läge:

-
Skruva av och ta bort bottenstycket. Lägg in batteriet med den positiva polen först. Skruva fast bottenstycket igen.
-
Håll upp sonden. Kontrollera att den gröna lampan lyser.
-
Vrid sonden å att lampan pekar nedåt och vänta i ca. 1 sekund.
-
Vrid tillbaka sonden. Kontrollera att den gula lampan lyser. Upprepa från steg 1. om lampan fortfarande är grön.
-
Vänta ca. 10 sekunder tills den gula lampan blinkar.
-
Sonden kan användas i 8 kHz-läge när den gula lampan blinkar.
När sondens funktion är kontrollerad mot en sökare i samma driftsläge kan sonden anslutas till dräneringskablar eller annan utrustning för tjänsten som skall avsökas.

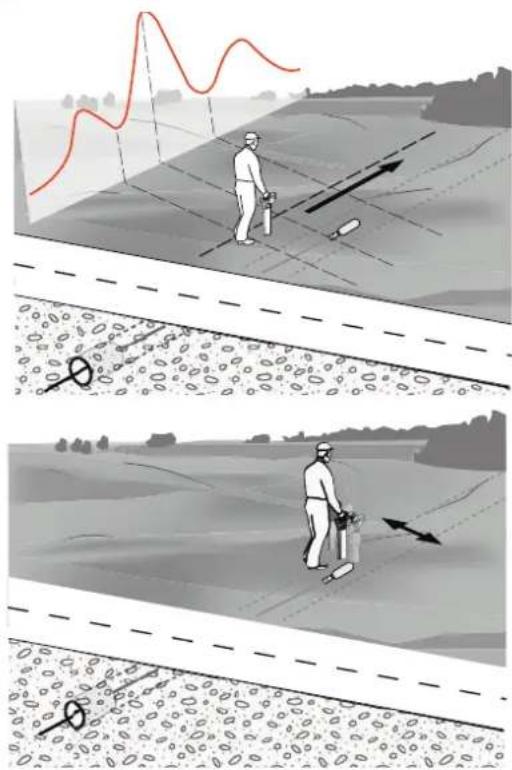

7.3 Söka en tjänst med sonden
Söka sonden

-
Gå i linje med tjänstens förmodade riktning och läs av i displayen. Signalstyrkans indikator ökar och sjunker när du passerar spöksignalen från sondens baksida, toppsignalen visas direkt över sonden och spöksignalen i den främre delen. Den numeriska indikatorn för signalstyrkan visar högsta värde när toppsignalen hittas.
-
Ändra dina steg och positionera sökaren direkt över toppsignalen. Flytta sökaren åt vänster och höger tills högsta numeriska avläsning föreligger. Denna avläsning anger sondens exakta position.
3. Djupsökning (endast 550i)
Djupsökning kan utföras med lämplig djupsökare. Sökaren måste positioneras direkt över sonden och i linje med densamma (vrid sökaren om sin axel för att hitta bästa avläsning). Tryck och håll i-knappen i 2 sekunder. Sondens djup visas i djupavläsningsfönstret och sondikonen visas bredvid displayen.

Söka ett genomgående avlopp
- Markera i marken var 3 till 4 meter för att underlätta arbetet.
- Öva på tillvägagångssättet ovan jord.

Om du söker ett genomgående avlopp, kan sonden placeras vertikalt. Sökaren hittar flera signaler med en nollpunkt i mitten. Detta är en noggrann metod men det är viktigt att sonden är vertikal.
DIGICAT 500i/550i, Vägledning för sond 55
8 Underhåll och transport
8.1 Transport
| Transport i fält | När du transporterar utrustningen i fält se till att bära instrumentet i dess transportväskå. |
| Transport i fordon | Utrustningen skall aldrig transporteras liggande löst i fordon. Starka stötar och vibrationer kan påverka instrumenten. Transportera alltid utrustningen säkert i transportväskan. |
| Transport | Använd Leica Geosystems originalförpackning (transport- behållare eller kartong) vid transport med järnväg, flyg eller båt. Förpackningen skyddar för stötar och vibrationer. |
| Transport av batterier | Instrumentansvarige måste säkerställa att gällande nationella och internationella föreskrifter efterföljs när batterierna skall transporteras eller försändas. Kontakta lokal transportföretag eller rederi för transportinformation. |
8.2 Förvaring
| Produkt | Tänk alltid på gränsen för förvaringstemperaturer när instrumentet förvaras i fordon, speciellt under sommartid. Se "10 Tekniska data" för information om temperaturgränser.Ta ur de alkaliska batterierna ur utrustningen om den skall förvaras oanvänd under en längre tid, detta för att undvika skador av ev. batteriläckage. |
8.3 Rengöring och torkning
| Fuktig utrustning | Torka och rengör utrustningen, transportväskan, skumdelar och tillbehör vid temperatur max. 40°C/ 104°F. Packa ner utrustningen först efter fullständig torkning. |
| Kablar och kontakter | Håll kontakterna rena och torra. Blås bort eventuell smuts som samlats i kabelkontakterna. |
9 Säkerhetsföreskrifter
9.1 Allmän inledning
| Beskrivning | Följande föreskrifter är avsedda att underlätta för personal ansvarig för instrumentet och de som använder instrumentet att undvika riskabla arbetssätt.Personal med instrumentansvar måste försäkra sig om att alla användare förstår och följer dessa föreskrifter. |
9.2 Avsedd användning
| Tillåten användning | Avsedd användning för instrumenten och följande applikationer:• Sökning av underjordiska tjänster: kablage och metalliska rörledningar.• Sökare 500i, 550i: Sökning av sond med sändare.• Sökare 500i, 550i: Sökning av rörsondens tillbehör.• Sökare 550i: Uppskattning av djup för underjordiska tjänster, sond eller rörsond.• Sökare 500i, 550i med Bluetooth: Datakommunikation till extern utrustning. |
Otillåten användning • Instrumentets användning utan instruktion.
- Användning utanför de tänkta begränsningarna.
- Inaktivering av säkerhetssystem.
- Avlägnande av anvisnings- och varningstexter.
- Modifiering eller konvertering av utrustningen.
- Idrifttagning efter stöld.
- Öppnande av instrumentet med hjälp av verktyg (skruvmejsel o dyl), om ej uttryckligen tillåtet för speciella fall.
- Användning av utrustning med uppenbara skador eller defekter.
- Användning av tillbehör från annan tillverkare utan föregående medgivande av Leica Geosystems.
- Otilräckliga förebyggande säkerhetsanordningar vid uppställning av instrument, t ex vid mätningar av vägar etc..

Varning Otillåten användning kan medföra skador eller felfunktioner. Det åligger den instrumentansvarige att informera användaren om risker och hur dessa skall undvikas. Instrumentet får endast brukas sedan användaren instruerats.
9.3 Begränsningar i användande
Miljö
Anpassad för användning i atmosfär lämpad för människan. Användning ej tillåten i aggressiv eller explosiv miljö.

Fara
Instrumentansvarige måste kontakta lokal säkerhetsmyndighet och säkerhetsexpertis innan arbete utförs i farlig miljö, t.ex. i närheten av elinstallationer eller likvärdig miljö.
9.4 Ansvarsförhållanden
Produktens tillverkare
Leica Geosystems AG, CH-9435 Heerbrugg, hädanefter refererad till som Leica Geosystems ansvarar för leverans av säkerhetsteknisk och felfri produkt, inklusive bruksanvisning och originaltillbehör.
Tillverkare av icke Leica Geosystems tilläggsutrustning
Icke Leica Geosystems tillverkare av tilläggsutrustning för instrumentet är ansvarig för utveckling och implementering samt information om sina produkters säkerhet samt för effektiviteten i dessa delar i kombination med Leica Geosystems-produkter.
| Instrumentansvarige Instrumentansvarige har följande plikt:Att förstå säkerhetsinstruktionerna för produkten och instruktionerna i handboken.Att känna till lokala säkerhets- och arbetarskyddsföreskrifter.Att omedelbart informera Leica Geosystems om produkten och applikationen skulle vara påvisa fel vilka kan påverka säkerheten. | |
| ⚠ Varning | Instrumentansvarig måste försäkra sig om att utrustningen används i enlighet med instruktionerna. Instrumentansvarig åligger även utbilda personal som ska använda utrustningen samt ansvara för säkerheten under utrustningens användning. |
9.5 Risker vid användning
| ⚠ Varning | Utebliven eller ej komplett instruktion kan leda till felaktig eller otillåten användning. Därmed ökas riskerna för svåra olyckor där människor är involverade och som kan ha materiella, ekonomiska och miljömässiga konsekvenser.Motåtgärder:Alla användare måste följa säkerhetsföreskrifterna från tillverkaren och anvisningar från instrumentansvarige. |
| ⚠ Försiktigt | Se upp för felaktiga mätningar om en defekt produkt används, efter ett fall eller andra otillåtna påfrestningar resp. förändringar av produkten.Motåtgärder:Genomför periodiska kontrollmätningar och utför tester enligt handboken, särskilt efter onormal påfrestning och före/efter viktiga mätningar. |

Fara
Vid arbeten med stolpar och skarvstycke i omedelbar närhet till elektriska anläggningar (t ex luftledningar, elektrisk järnväg) kan uppstå akut livsfara genom elektrisk stöt.
Motåtgärder:
Se till att ha säkerhetsavständ till el- eller kraftledningar. Kan inte arbete under sådana omständigheter undvikas, kontakta lokal ansvarig myndighet och följ deras instruktioner.

Varning
Risk för olycka föreligger under dynamiska applikationer, t.ex. utsättning, om användaren inte är uppmärksam på kringliggande förhållanden, t.ex. objekt, grävmaskiner eller trafik.
Motåtgärder:
Personal med instrumentansvar måste försäkra sig om att alla användare är medvetna om förekommande risker.

Försiktigt
Även om sökningen inte ger ett positivt utslag, behöver inte det betyda att det inte finns något på detta ställe. Tjänsten kan finnas men inte avge en sökbar signal.
Sökarna kan endast hitta icke-metalliska kablage och rörledningar, t.ex. plaströr, som vanligtvis används för vatten och gas, med motsvarande tillbehör.
Motätgärder:
Gräv alltid försiktigt.

Varning
Endast med en sökare med djup:
Djupavläsningen kanske inte anger korrekt djup om sökaren känner av signalen som sändaren skickat mot tjänsten. Denna signal reflekteras från tjänstens centrum. Detta är speciellt viktigt när signalen avges från en sond som ligger i ett rör med stor diameter.
Motåtgärder:
Jämför alltid djupavläsningar mot tjänstens storlek.
62DIGICA1
| ⚠️ Fara | Sökaren kanske inte kan hitta en elektrisk tjänst i Power-läge om fel inställning används.Motåtgärder:Kontrollera att sökaren är etablerad för att passa till huvudströmmens frekvenser i respektive land innan instrumentet används. Alternativen är 50 eller 60 Hz. Se "Bilaga B Världens frekvenszoner" för ytterligare information.Kontakta din återförsäljare eller Leica Geosystems serviceverkstad om ditt instrument är felaktigt konfigurerat för din region. |
| ⚠️ Fara | Endast med sändare:En skadlig signal kan föreligga vid anslutningen på signalklämman när den monteras på en aktiv tjänst.Motåtgärder:Klämman skall alltid anslutas till sändaren innan den ansluts till den aktiva tjänsten. |
| ⚠️ Fara | Om sändarens kabel ansluts till en aktiv tjänst, kan risk för elstötar föreligga.Motåtgärder:Sändarens kabel skall aldrig anslutas direkt till en aktiv tjänst. |
| ⚠️ Fara En skadlig signal kan förekomma när signalklämman används, signalen kan medföra personskador.Motåtgärder:Använd inte på elektriska tjänster som är skadade eller saknar isolering. Använd inte om tveksamheter föreligger. | |
| ⚠️ Fara | En skadlig signal kan förekomma när fastighetsanslutningssatsen används på tjänsten eller huvudströmmen, signalen kan medföra personskador.Motåtgärder:Använd inte på elektriska tjänster som är skadade eller saknar isolering. Använd inte om tveksamheter föreligger. |

Varning
Otilräckliga säkerhetsåtgärder omkring mätplatsen kan orsaka farliga situationer, t.ex. i trafiken, på byggplatser, inom industri.
Motåtgärder:
Se alltid till att mätplatsen är ordentligt utmärkt och säkrad. Förhör dig alltid om lokala föreskrifter vad gäller säkerhets- och arbetarskydd samt trafik.

Varning
Om utrustningen skrotas på ett felaktigt sätt kan följande inträffa:
- Om plastdelar bränns, kan giftiga gaser bildas som kan orsaka hälsorisker.
- Om batterierna skadas eller upphettas kan de explodera och förorsaka förgiftning, brand, frätskador annan miljöpåverkan.
- Genom att göra sig av med utrustningen på ett oansvarigt sätt möjliggörs för icke auktoriserad person att använda den felaktigt och på så sätt utsätta sig själv och omgivningen för risker.
- Felaktig avfallshantering av silikonolja kan medföra miljörisker.
Motåtgärder:

Produkten får inte avfallshanteras som hushållssopor. Se till att produkten avfallshanteras på ett sådant sätt att lokala och nationella regler efterlevs. Se alltid till att obehöriga inte får tillgång till produkten.
Information om avfallshantering kan laddas hem från Leica Geosystems webbplats på http://www.leica-geosystems.com/treatment eller erhållas hos din Leica Geosystems återförsäljare.
| ⚠ Försiktigt | Under transport eller skrotning av laddade batterier kan felaktig mekanisk påverkan orsaka brandrisk.Motåtgärder:Innan du transporterar eller gör dig av med utrustningen, se till att batterierna är urladdade. Instrumentansvarige måste säkerställa att gällande nationella och internationella föreskrifter efterföljs när batterierna skall transporteras eller försändas. Kontakta lokal transportföretag eller rederi för transportinformation. |
| ⚠ Varning Mekaniska stötar, höga omgivningstemperaturer eller kontakt med vatten kan medföra läckage, eld eller explosion i batterierna.Motåtgärder:Skydda batterierna mot mekanisk åverkan och höga omgivningstemperaturer. Tappa inte batterierna och undvik all kontakt med vätskor. | |
| ⚠ Varning | Kortslutning i batterier kan medföra risk för personskador eller eld, t.ex. genom att förvara eller transportera i fickan. Batterierna kan komma i kontakt med smycken, nycklar, metallfolier eller annat metalliskt föremål.Motåtgärder:Kontrollera att inte batteripolerna kommer i kontakt med metalliska föremål. |
| ⚠ Varning | Låt alltid Leica Geosystems serviceverkstad reparera produkten. |
| 9.6 Elektromagnetisk acceptans EMV | |
| Beskrivning | Med begreppet Elektromagnetisk acceptans menas instrumentets kapacitet att fungera i en omgivning där elektromagnetiska fält och elektrostatiska urladdningar finns utan att orsaka elektromagnetisk påverkan på annan utrustning. |
9.6 Elektromagnetisk acceptans EMV
| ⚠ Varning | Elektromagnetiska strålningar kan orsaka störningar i annan utrustning.Trots att instrumentet uppfyller alla gällande regler och normer kan inte Leica Geosystems helt bortse från möjligheten att annan utrustning kan bli störd. |
| ⚠ Försiktigt | Det finns risk för störningar i andra produkter när instrumentet används tillsammans med tillbehör från andra tillverkare, t.ex. fältdatorer, PC, kom.radio, diverse kablar, externa batterier.Motåtgärder:Använd endast utrustningen tillsammans med tillbehör rekommenderade av Leica Geosystems. De klarar i kombination med instrumentet kraven på gällande regler och normer. När du använder datorer eller mobil radioutrustning, kontrollera informationen som erbjuds av respektive tillverkare. |
| ⚠ Försiktigt Störningar av elektromagnetisk strålning kan medföra felmätningar.Även om instrumentet klarar alla gällande regler och normer som finns, kan inte Leica Geosystems helt utesluta att instrumentet kan påverkas av intensiva elektromagnetiska fält, t.ex. nära radiosändare, portabla radio, dieselgeneratorer.Motåtgärder:Kontrollera rimligheten i resultat erhållna under sådana omständigheter. | |
| ⚠ Varning | Om instrumentet används med kablar inkopplade bara i en av två ändar, t.ex. extern batterikabel, interfacekabel, kan tillåten nivå av elektromagnetisk strålning överskridas och påverkan kan ske på annan utrustning.Motåtgärder:Se till att alla kablar är korrekt anslutna t.ex. instrument till externt batteri, instrument till PC i alla ändar när instrumentet används. |
Varning
Endast med sändare och sond:
Elektromagnetiska fält kan orsaka störningar i annan utrustning, t.ex. pacemakers eller hörapparater och i flygplan. Denna strålning kan även påverka människor och djur.
Motåtgärder:
Även om instrumentet klarar alla gällande regler och normer för radioutrustning eller mobiltelefoni rekommenderade av Leica Geosystems kan inte Leica Geosystems helt bortse från möjligheten att annan utrustning kan bli störd.
- Använd inte instrumentet med radio eller mobiltelefon i närheten av bensinstationer eller kemiska installationer, eller i andra områden där explosionsrisk föreligger.
- Använd inte instrumentet med radioutrustning eller mobiltelefon i närheten av medicinsk utrustning.
- Undvik att använda instrumentet med radio eller mobiltelefon i flygplan.
- Undvik att använda instrumentet med radio eller mobiltelefon i omedelbar kroppsnärhet under längre tid.
9.7 FCC- bestämmelser, gäller i USA.

| Varning Denna utrustning är testad och motsvarar de gränsvärden som fastställts i FCC-bestämmelserna för digitala instrument, klass B, avsnitt 15. Dessa gränsvärden erbjuder ett tillräckligt skydd för störande strålning vid installation i bostadsområden. Utrustning av denna typ producerar och använder höga frekvenser och kan även utstråla desamma. Vid inkorrekt installation och användning kan därför störning av radiomottagning förekomma. Det kan inte garanteras att störning ändå förekommer vid vissa installationer. Skulle instrumentet orsaka störningar vid radiomottagning, vilket man kan konstatera genom att slå av och på instrumentet, har användaren att vidta följande åtgärder för att häva störningen:Justera eller flytta mottagningsantennen.Öka avståndet mellan instrument och mottagare.Inte använda samma elektriska uttag för instrument och mottagare.Sök hjälp av radio- eller TV-tekniker. |

Varning
Ändringar och modifikationer, utan Leica Geosystems uttryckliga tillständ, kan inskränka användarens rätt att använda utrustningen.
68DIGICA1
Produktetikettering sökare

Produktetikettering sändare
Power 6V Nom. 300mA Max. Made in the UK



10.1 Sökare i-serien Tekniska data
Typiskt sökningsområde
| Läge Avständ längs ledare | |
| Powerläge | Ledarens |
| Radioläge | Ledarens |
| Rörsond-läge Längden på oupprullad kabel |
Räckvidd, djup
| Läge Räckvidd | |
| Powerläge Till 3 m / 10 ft | |
| Radioläge Till 2 m / 213,36 cm | |
| Sändarläge Till 3 m / 10 ft |
Djup, typisk noggrannhet
| DIGICAT 500i DIGICAT 550i | |
| N/A 10% av djup i linje eller sond | |
| N/A 0.3 till 3.0 m (1 till 10 ft) djup |
Sändningsfrekvenser
| Läge Frekvens | |
| Powerläge 50 Hz eller 60 kHz | |
| Radioläge 15 KHz till 60 kHz | |
| 8 kHz-läge 8.192 (8) kHz | |
| 33 kHz-läge 32.768 (33) kHz | |
| Auto-läge Powerläge och radioläge |
Displaypanel • 4 8 - s t e g s b a l k
- Lägesindikator 5 lägen
- Batteristatusindikator
- Linjedjupsindikator
- Sonddjupsindikator
- Bluetooth-indikator
- Integrerad bakgrundsbelysning
- Indikator för årlig service
• 3 alfanumerisk displayer 5x7
Knappsats 2 touchknappar
Högtalare • Två högtalare:
Volym: 85 dBA @ 30 cm
Ton: Poweer, radio och Auto-läge: Konstant ton (olika volym för varje ton).
8 kHz och 33 kHz-läge: Pulserande ton (olika volym för varje ton).
Alla fem lägen har olika ljud.
- Uttag för hörlurar
Internt batteri
Typ: 6 x LR6 (AA) alkaline
Typisk driftstid: 40 timmars intermittent användning vid 20°C / 68°F; i 8 kHz eller 33 kHz -läge
72DIGICA1
Mått

Vikt
Instrument:
2.7 kg (6 lbs.)
(inkl. batterier)
Miljöspecifikationer
| Typ Beskrivning | ||
| Temperatur Drift | - 20°C till +50°CFörvaring - 40°C till +70°C | - 4°F till +122°F0°C- 40°F till +158°F |
| Skydd | Stänkvattenskyddad, skyddad mot damm och sand | IP54 (IEC 60529)Dammskyddad |
| Typ Beskrivning | |
| Luftfuktighet 95% icke kondenserande | Kondenseffekter kan motverkas genom att regelbundet låta utrustningen torka helt. |
Konformitet till nationella bestämmelser
• FCC, avsnitt 15 (gäller i U. S. A.)
- Härmed förklarar Leica Geosystems AG att DIGICAT 500i/550i motsvarar kraven och övriga relevanta bestämmelser för EU direktiv 1999/5/EC. Konformitetsintyget finns på http://www.leica-geosystems.com/ce.
CE Utrustning klass 1 enligt R&TTE direktiv 1999/5/EC kan marknadsföras och användas utan restriktioner i valfritt EU-land.
- Konformiteten för andra länder vilka inte faller under FCC, avsnitt 15 eller EU-direktiv 1999/5/EC måste godkännas före användning.
Frekvensband 50 Hz till 60 kHz
Utgångseffekt Endast mottagning
10.2 Sändare Tekniska data
| Typiskt sökningsområde | Läge Avständ | |
| Induktionsläge 150 m / 490 ft | ||
| Anslutningsläge 250 m / 820 ft |
Sändningsfrekvenser • 8.192 (8) kHz eller
• 32.768 (33) kHz
| Displaypanel • 10 - s t e g s L E D b a l k |
| • 4 L E D l ä g e s i n d i k a t o r e r |
| • Lampa batteristatusindikator |
| • L a m p a P å / A v i n d i k a t o r |
| • Lampa signalutdata indikator |
Knappsats 4 touchknappar
| Integrerade högtalare | Volym: 51 dBA @ 30 cmTon: 8 kHz-läge: Lågfrekvent ton33 kHz-läge: Högfrekvent tonInduktionsläge: Kontinuerlig tonAnslutningsläge: Pulserande ton om låg anslutning eller spänning saknas, kontinuerlig om bra anslutning |
| Internt batteri | Typ: 4 x LR14 (C) alkaline, ingårTypisk driftstid: 40 timmars intermittent användning vid 20^ / 68^ ; i anslutningsläge |
Mått
180 mm/7 Inches

280 mm/11 Inches
Vikt
Instrument:
(inkl. batterier)
2.95 kg (6,5 lbs.)
Miljöspecifikationer
| Typ Beskrivning | ||
| Temperatur Drift - | 20°C till +50°CFörvaring - 40°C till | - 4°F till 122°F+70°C- 40°F till +158°F |
| Stänkvattenskyddad, skyddad motdamm och sand | Med öppet lock IP54 | (IEC 60529)Dammskyddad |
| Med stängt lock ochsäkrad | IP67 (IEC 60529)DammtätVattentät till 1m tillfällig nedsänkning | |
| Luftfuktighet 95% icke kondenserande | Kondenseffekter kan motverkas genom attregelbundet låta utrustningen torka helt. | |
76DIGICA1
Konformitet till nationella bestämmelser
• FCC, avsnitt 15 (gäller i U. S. A.)
- Härmed förklarar Leica Geosystems AG att DIGITEX motsvarar kraven och övriga relevanta bestämmelser för EU direktiv 1999/5/EC. Konformitetsintyget finns på http://www.leica-geosystems.com/ce.
Utrustning klass 1 enligt R&TTE direktiv 1999/5/EC kan marknadsföras och användas utan restriktioner i valfritt EU-land.
- Konformiteten för andra länder vilka inte faller under FCC, avsnitt 15 eller EU-direktiv 1999/5/EC måste godkännas före användning.

Frekvensband 8 kHz och 33 kHz
Utgångseffekt
100 mW maximalt när direktansluten till en tjänst med impedans på 100 Ohm eller lägre.
10.3 Rörsond Tekniska data
| Typiskt sökningsområde | Båda lägena, linje och sond: Typiskt 3.0 m / 10 ft |
| Sökavständ | 30 m/99 ft; 50 m/165 ft; 80 m/263 ft (maximalt).Beroende på kabelns längd |
| Sändningsfrekvenser • 8.192 (8) kHz eller• 32.768 (33) kHz | |
| Mätt | ![]() |
| Vikt | Instrument: 7.3 kg (16,1 lbs.) |
Miljöspecifikationer
| Typ Beskrivning | ||
| Temperatur Drift - | 20°C till +50°C | - 4°F till +122°F |
| Förvaring - 40°C till | +70°C | |
| - 40°F till +158°F | ||
| Stänkvattenskyddad, skyddad motdamm och sand | Kabelvinda IP54 (IEC) | 60529) Dammskyddad |
| Stång Helt sänkbar | ||
| Luftfuktighet 95% icke kondenserande | Kondenseffekter kan motverkas genom attregelbundet låta utrustningen torka helt. | |
Konformitet till nationella bestämmelser
• FCC, avsnitt 15 (gäller i U. S. A.)
- Härmed förklarar Leica Geosystems AG att rörsonden motsvarar kraven och övriga relevanta bestämmelser för EU direktiv 1999/5/EC. Konformitetsintyget finns på http://www.leica-geosystems.com/ce.
Utrustning klass 1 enligt R&TTE direktiv 1999/5/EC kan marknadsföras och användas utan restriktioner i valfritt EU-land.
- Konformiteten för andra länder vilka inte faller under FCC, avsnitt 15 eller EU-direktiv 1999/5/EC måste godkännas före användning.

10.4 Sond Tekniska data
| Sändningsfrekvenser • 8.192 (8) kHz eller • 32.768 (33) kHz | ||
| Internt batteri | Typ: 1 x LR6 (AA) alkaline Typisk driftstid: 40 timmars intermittent användning vid 20°C / 68°F; i 8 kHz eller 33 kHz -läge | |
| Mätt | ∅38 mm/1.5 Inches | ![]() |
| 120 mm/4.7 Inches | ||
| Vikt | Instrument: (inkl. batterier) | 0.18 kg (0,4 lbs.) |
Miljöspecifikationer
| Typ Beskrivning | ||
| Temperatur Drift - | 20°F till +50°F | - 4°F till +122°F |
| Förvaring - 40°C till | +70°C | |
| - 40°F till +158°F | ||
| Skydd | Stänkvattenskydda d, skyddad mot damm och sand | Helt sänkbar |
| Luftfuktighet 95% icke kondenserande | Kondenseffekter kan motverkas genom att regelbundet låta utrustningen torka helt. | |
Konformitet till nationella bestämmelser
• FCC, avsnitt 15 (gäller i U. S. A.)
- Härmed förklarar Leica Geosystems AG att DIGIMOUSE motsvarar kraven och övriga relevanta bestämmelser för EU direktiv 1999/5/EC. Konformitetsintyget finns på http://www.leica-geosystems.com/ce.

Utrustning klass 1 enligt R&TTE direktiv 1999/5/EC kan marknadsföras och användas utan restriktioner i valfritt EU-land.
- Konformiteten för andra länder vilka inte faller under FCC, avsnitt 15 eller EU-direktiv 1999/5/EC måste godkännas före användning.
10.5 Fastighetsanslutningssats Tekniska data
Sändningsfrekvenser • 8.192 (8) kHz eller
• 32.768 (33) kHz
Mått

Vikt
Instrument: 0.15 kg (0,3 lbs.)
Miljöspecifikationer
| Typ Beskrivning | ||
| Temperatur Drift - | 20°C till +50°C | - 4°F till +122°F |
| Förvaring - 40°C till | +70°C | |
| - 40°F till +158°F | ||
| Skydd | Stänkvattenskydda d, skyddad mot damm och sand | IP54 (IEC 60529) Dammskyddad |
82DIGICA1
Konformitet till nationella bestämmelser
| Typ Beskrivning | |
| Luftfuktighet 95% icke kondenserande | Kondenseffekter kan motverkas genom att regelbundet låta utrustningen torka helt. |
• FCC, avsnitt 15 (gäller i U. S. A.)
- Härmed förklarar Leica Geosystems AG att fastighetsanslutningssatsen motsvarar kraven och övriga relevanta bestämmelser för EU direktiv 1999/5/EC. Konformitetsintyget finns på http://www.leica-geosystems.com/ce.
Utrustning klass 1 enligt R&TTE direktiv 1999/5/EC kan marknadsföras och användas utan restriktioner i valfritt EU-land.
- Konformiteten för andra länder vilka inte faller under FCC, avsnitt 15 eller EU-direktiv 1999/5/EC måste godkännas före användning.

10.6 Signalklämma Tekniska data
Sändningsfrekvenser 32.768 (33) kHz
vid användning med signalsändaren inställd i 33 kHz läge.
Mått

Vikt
Instrument: 0.354 kg (0,76 lbs.)
Miljöspecifikationer
| Typ Beskrivning | ||
| Temperatur Drift - | 20°C till +50°C | - 4°F till +122°F |
| Förvaring - 40°C till | +70°C | |
| - 40°F till +158°F | ||
| Skydd Stänkvattens | kydda d, skyddad mot damm och sand | IP54 (IEC 60529) Dammskyddad |
84DIGICA1
Konformitet till nationella bestämmelser
| Typ Beskrivning | |
| Luftfuktighet 95% icke kondenserande | Kondenseffekter kan motverkas genom att regelbundet låta utrustningen torka helt. |
• FCC, avsnitt 15 (gäller i U. S. A.)
- Härmed förklarar Leica Geosystems AG att signalklämman motsvarar kraven och övriga relevanta bestämmelser för EU direktiv 1999/5/EC. Konformitetsintyget finns på http://www.leica-geosystems.com/ce.
Utrustning klass 1 enligt R&TTE direktiv 1999/5/EC kan marknadsföras och användas utan restriktioner i valfritt EU-land.
- Konformiteten för andra länder vilka inte faller under FCC, avsnitt 15 eller EU-direktiv 1999/5/EC måste godkännas före användning.

DIGICAT 500i/550i, Tekniska data 85
11 Internationell begränsad garanti
Internationell begränsad garanti
Denna produkt omfattas av regler och bestämmelser i det internationella garantiavtalet som finns att ladda hem från Leica Geosystems webbplats på http://www.leica-geosystems.com/internationalwarranty eller erhållas hos din Leica Geosystems återförsäljare. Ovanstående garanti är exklusiv och ersätter alla andra garantier, bestämmelser eller villkor, uttalade eller antydda, genom lag, skriven eller oskriven, inklusive garantier, bestämmelser och villkor för säljbarhet, lämplighet för visst ändamål, tillfredsställande kvalitet resp. frånvaro av intrång eller annan överträdelse, vilka alla uttryckligen härmed inte erkänns.
DIGICAT 500i/550i, Internationell begränsad garanti 87
Innan tester utförs skall instrumentet kontrolleras, batterier och basfunktioner. Använd nedanstående checklista.
1. Inspektion
• Hölje Höljet skall vara oskadat.
- Etiketter Etiketterna skall vara giltiga och läsbara. Displayetiketten skall vara oskadad.
- Batterilås Låset skall vara på plats.
- Batterihållare Kontrollera alla batterikontakter och fjädrar, hållaren skall vara ren och utan rost, hållaren skall vara oskadad.
- Batterikontakter Batterikontakterna får inte vara rostiga.
När sökarens allmänna tillständ är OK kan ljud/display-testet göras.
2. Test för ljud / display
Tryck avtryckaren för att starta sökarens självtest, displayen och högtalarna kontrolleras genom att varje rad i displayen lyser, sedan läget och funktionsindikatorerna och djupindikeringen, batteriindikatorn lyser under hela displaytestet. Alla lampor skall fungera och ljudet hörs.
3. Batteri /funktionstest
Batterierna måste ersättas om instrumentet inte svarar när avtryckaren trycks eller indikeringen för lågt batteri blinkar efter ljud/displaytesten. Använd alkaliska batterier. Ersätt samtliga batterier vid samma tidspunkt.
| Kontrollera prestanda | Ändamålet för följande tillvägagångssätt är att användaren kan kontrollera att sökaren fungerar som den skall. Det är viktigt att utföra testet på avständ från elektromagnetisk påverkan eller över underjordiska tjänster med starka signaler.1. Starta sökaren.2. Håll ner i-knappen i Power-läge tills inställningarna visas.3. Använd funktionsknappen för att bläddra i inställningarna tills EST visas.4. Tryck i-knappen för att aktivera testet.5. Läs av visad utdata:PAS betyder att instrumentet är inom inställd tolerans.ERR betyder att instrumentet är utanför inställd tolerans och behöver service. |
| • Upprepa testet på en annan plats om instrumentet visar ERR.• Sökaren upprepar automatiskt funktionstestet om det misslyckas.• Upprepat misslyckande betyder ett felaktigt instrument som måste servas. | |
| Kontrollera djupsökning(endast 550i) | Testet kan endast utföras under förutsättning att djupet för en tjänst redan är bestämt.1. Starta sökaren och kontrollera att det står i 33 kHz-läge.2. Placera sökaren direkt över och vinkelrätt mot tjänsten.3. Tryck och släpp i-knappen för att aktivera djupmätningen.4. Notera djupet.5. Om djupavläsningen avviker från redan uppmätt värde eller en felkod visas, skicka in sökaren för service. |
| Om någon av dessa tester inte lyckas eller uppvisar onormala resultat, bör sökaren skickas till kundtjänst. |
90DIGICA1
Checklista, funktionstest
| Checklista, funktionstest | |||||
| Instrument: Sökare... | Serienummer: Kommentarer: | ||||
| Test OK? Felanalys Anteckningar | |||||
| Ja | Nej | N/A | |||
| 1. Hölje | Returnera förreparation /Ersätt | Höljet skall vara oskadat. | |||
| 2. Etiketter | Returnera förreparation /Ersätt | Etiketterna skall vara giltigaoch läsbara. Displayetikettenskall vara oskadad. | |||
| 3. Batterilås Returnera för | reparation /Ersätt | Låsen skall vara fria från rost. | |||
| 4. Batterihållare Ersätt Hällaren skall vararen ochutan rost. | |||||
| 5. Batterikontakter Returnera för | reparation | Kontakterna skall vara renaoch utan rost. | |||
| 6. Test för ljud /display | Returnera förreparation | Displayerna skall lysa ochljudet hörs. | |||
| 7. Batterier Ersätt Ersätta de alkalska | batterierna om batteripacken är tom eller om batteriindikatorn visar lågt batteri eller blinkar efter displaytest.Ersätt samtliga batterier. | ||||
| 8. Powerläge Returnera för | reparation | Signalsvar och toppvärde som för testinstrument. | |||
| 9. Radioläge Returnera för | reparation | Signalsvar och toppvärde som för testinstrument. | |||
| 10. 8 kHz Returnera för | reparation | Signalsvar och toppvärde som för testinstrument. | |||
| 11. 33 kHz Returnera för | reparation | Signalsvar och toppvärde som för testinstrument. | |||
| 12. Djupläge(endast 550i)8 kHz och 33 kHz | Returnera förreparation | Ger samma resultat som testinstrument(10% noggrannhet). | |||
| Testat av: Datum: | |||||
Ändamålet för följande tillvägagångssätt är att användaren kan kontrollera att signalsändaren fungerar som den skall.
Innan tester utförs skall instrumentet kontrolleras, batterier och basfunktioner.
Följande förutsättningar skall vara tillgängliga:
- En sökare som hittar signaler.
- Ett område utan tjänster.
1. Inspektion
- Hölje Höljet skall vara oskadat.
- Etiketter Etiketterna skall vara giltiga och läsbara. Displayetiketten skall vara oskadad.
- Batterilås Låset skall vara på plats.
- Batterihållare Kontrollera alla batterikontakter och fjädrar, hållaren skall vara ren och utan rost, hållaren skall vara oskadad.
- Batterikontakter Batterikontakterna får inte vara rostiga.
När sändarens allmänna tillständ är OK kan ljud/display-testet göras.
2. Test för ljud / display
Starta sändaren. Displayen lyser och högtalarna avger en ton, batteri/utdata indikatorerna lyser under hela testet. Alla lampor skall fungera och ljudet hörs.
3. Batterikontroll
Batteristatus visas efter ljud/displaytesten. Batteriindikatorn visar batteriernas tillständ. Batteriindikatorn blinkar när batterierna behöver bytas. Använd alkaliska batterier. Ersätt samtliga batterier vid samma tidspunkt.

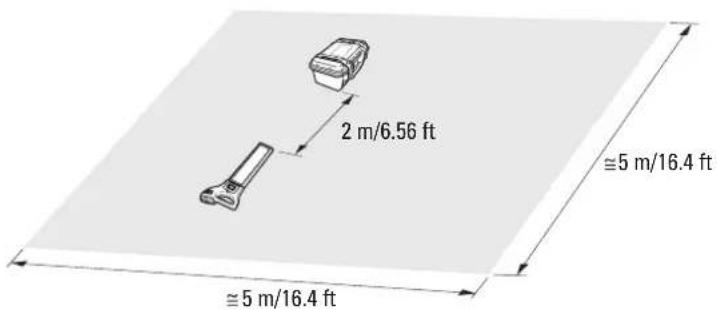

4. Kontroll av induktionsläge
Starta sändaren och sökaren, båda inställda i i 33 kHz-läge. Sökaren skall hitta och indikera med både ljud och display på 2 m/6.56 ft avständ.
Ställ in sändaren och sökaren i 8 kHz-läge och upprepa testet. Hastigheten för ljudet för både sändaren och sökare skall sjunka.

5. Kontroll av signalstyrka
Tryck signalindikatorn, indikerad spänning skall reduceras till ett minimum och sedan öka med varje knapptryckning till maximal nivå igen.
94DIGICA1
6. Kontrollera anslutningsläge
Anslut sändarens kabel med sändaren inställd i 33 kHz induktionsläge. Det pulserande ljudet skall förändras och anslutnings/induktionslampan växla för att visa att effekten automatiskt har växlat till anslutningsläge.
Anslut sändarens kablar, ljudet skall växla från pulserande till kontinuerligt och nivåindikeringen skall ange maximalt läge.
Starta sökaren inställd i 33 kHz-läge och placera det över en av anslutningskablarna.
Sökaren skall hittar och indikera med både ljud och display.
Ställ in sändaren och sökaren i 8 kHz-läge och upprepa testet. Hastigheten för ljudet för sändaren skall sjunka.

Om någon av dessa tester inte lyckas eller uppvisar onormala resultat, bör sändaren skickas till kundtjänst.
Checklista, funktionstest
| Checklista, funktionstest | |||||
| Instrument: Sändare... | Serienummer: Kommentarer: | ||||
| Test OK? Felanalys Anteckningar | |||||
| Ja | Nej | N/A | |||
| 1. Hölje | Returnera för reparation / Ersätt | Höljet skall vara oskadat. | |||
| 2. Etiketter | Returnera för reparation / Ersätt | Etiketterna skall vara giltiga och läsbara. Displayetiketten skall vara oskadad. | |||
| 3. Batterifack och tillbehörsfack | Returnera för reparation / Ersätt | Låset skall vara på plats. | |||
| 4. Batterikontakter Returnera förreparation | Kontakterna skall vara rena och utan rost. | ||||
| 5. Test för ljud / display | Returnera för reparation | Alla lampor skall fungera och ljudet hörs. | |||
| 6. Batterier Byt Ersätta de alkaliska | batterierna om de är tomma eller om batteriindikatorn visar lågt batteri eller blinkar efter displaytest.Ersätt samtliga batterier. | ||||
96DIGICA1
| Checklista, funktionstest | |||||
| 7. Induktionsläge Returnera | för | reparation / Ersätt | Reducerad signalstyrka eller saknas helt. | ||
| 8. Anslutningsläge, växlar inte ljudindikering | Returnera för reparation / Ersätt | Felaktig kabel. | |||
| 9. Anslutningsläge, växlar inte ljudindikering | Returnera för reparation / Ersätt | Signal saknas. | |||
| Testat av: Datum: | |||||
Ändamålet för följande tillvägagångssätt är att användaren kan kontrollera att rörsonden fungerar som den skall.
Följande förutsättningar skall vara tillgängliga:
- En sändare för att generera signaler i sondläge och linjeläge tester
- Kablar för rörsonden.
Anslut rörsondens kablar till sändaren och rörsonden. Kontrollera att den svarta kabeln är ansluten. Starta sändaren. Ljudet från sändaren skall vara konstant. Justera signalutdata på sändaren till ett minimum, ljudet måste vara konstant. Dela den svarta kabeln på mitten, ljudet måste pulsera.

Om någon av dessa tester inte lyckas eller uppvisar onormala resultat, bör rörsonden skickas till kundtjänst.
98DIGICA1
Checklista, funktionstest
| Checklista, funktionstest | |||||
| Instrument: Rörsond... | Serienummer: Kommentarer: | ||||
| Test OK? Felanalys Anteckningar | |||||
| Ja | Nej | N/A | |||
| 1. Sondläge: Sändarens ljud växlar inte till kontinuerlig | Reparera eller byt kablar | Felaktig kabel. | |||
| 2. Sondläge: Sökaren hittar inte signal | Returnera för reparation / Ersätt | En eller båda interna kretsarna är öppna eller kortslutna | |||
| 3. Linjeläge: Sökaren hittar inte signal | Returnera för reparation / Ersätt | En eller båda interna kretsarna är öppna eller kortslutna | |||
| Testat av: Datum: | |||||
Ändamålet för följande tillvägagångssätt är att användaren kan kontrollera att sonden fungerar som den skall.
Följande förutsättningar skall vara tillgängliga:
- En sökare som hittar signal.
- Ett område utan tjänster.
1. Inspektion
- Hölje Höljet skall vara oskadat med intakt tätningsring och skruvgänga.
När sondens allmänna tillständ och funktioner är OK kan självtesten göras för att kontrollera instrumentets basfunktioner och batteristatus.
2. Lamptest
Starta sonden, displayen lyser.
3. Batterikontroll
En svag lampa och mindre indikeringsområde betyder låg batterikapacitet. Använd alkaliska batterier.
- Starta sonden och aktivera 33 kHz-läge.
- Ställ in sökaren i 33 kHz-läge och sikta mot sonden (se bild).
- Sökaren måste ange maximum vid 2 m/6.56 ft avständ.
- Upprepa detta med sond och sökare i 8 kHz.
100DIGICA1

Om någon av dessa tester inte lyckas eller uppvisar onormala resultat, bör sonden skickas till kundtjänst.
Checklista, funktionstest
| Checklista, funktionstest | |||||
| Instrument: Sond... | Serienummer: Kommentarer: | ||||
| Test OK? Felanalys Anteckningar | |||||
| Ja | Nej | N/A | |||
| 1. Hölje | Misslyckades Höljet skall vara oskadat. | ||||
| 2. Skruvgänga och tätning | Misslyckades Skruvgängan måste vara intakt och tätningen på plats. | ||||
| 3. Batterikontakter Misslyckades Kontakterna skall vara rena och utan rost. | |||||
| 4. 33 kHz-läge Misslyckades Lamporna måste lysa klart och pulsera snabbt. Sökaren måste visa maximal display vid 2 meter. | |||||
| 5. 8 kHz-läge Misslyckades Lamporna måste lysa klart och pulsera långsamt. Sökaren måste visa maximal display vid 2 meter. | |||||
| Testat av: Datum: | |||||
Bilaga B Världens frekvenszoner
North America
Canada 120 V / 60 Hz
Räckvidd, djup....70
Rörsond
Fastighetsanslutningssats
Användning.... 81
Förvaring.... 81
Rörsond
Användning.... 78
Förvaring.... 78
Sändare
Användning.... 75
Förvaring.... 75
Signalklämma
Användning 83
Förvaring 83
Sökare
Användning 72
Förvaring 72
Sond
Användning 80
Förvaring 80
Typiskt sökningsområde
Avständ längs ledare 70
Längd....74
DIGICAT 500i/550i, Sakregister 107
Total Quality Management: Vårt åtagande för våra kunders trygghet

Enligt SQS-certifikat förfogar Leica Geosystems AG Heerbrugg, Schweiz över ett kvalitetssystem som svarar mot International Standard of Quality Management and Quality Systems (ISO standard 9001) samt Environmental Management System (ISO 14001).
Fråga Leica Geosystems efter mer information om vårt TQM-program.
Leica Geosystems AG
