BRUKSANVISNING Perth 4 Skan Holz

Wichtige Informationen zu Ihrem Gartenhaus

Wir freuen uns, dass Sie sich für ein Produkt von SKAN HOLZ entschieden haben.

Bitte kontrollieren Sie rechtzeitig vor Montagebeginn bzw. vor Beauftragung des Montageteams die Vollständigkeit des Bausatzes anhand der Positionslisten.

Falls ein Einzelteil Mängel aufweist oder fehlt, liefern wir dieses schnellstmöglich nach. Die Kosten für daraus entstehende Aufbauverzögerungen einer Aufbaufirma können wir nicht erstatten.

Ihr Produkt erhält von uns eine Garantiezeit von fünf Jahren gemäß unserem Garantieversprechen (s. Anlage oder www.skanholz.com).

Bitte haben Sie Verständnis, dass wir für folgende Mängel keine Gewährleistung übernehmen können:

• falsche Lagerung vor der Montage
• unsachgemäße Verankerung mit dem Untergrund oder unzureichendes Fundament (siehe Statik)
• Schäden durch Aufbaufehler
• Schäden durch höhere Schneelasten als statisch vorgesehen
• Sturmschäden (Versicherungsfälle) oder gewaltsame Zerstörung
• Schäden bei bauseits veränderten Konstruktionen

Lagerhinweise bis zum Aufbau:

• Material eben und trocken lagern bzw. stapeln!
• Vor Sonneneinwirkung und Witterungseinflüssen schützen!

Pflegehinweise:

-Zur Oberflächenreinigung der Fenster eignet sich milde Seifenlauge oder Wasser. Um Kratzer zu vermeiden, verwenden Sie keine scheuernden Reinigungsmittel.

Allgemeine Tipps und Hinweise:

Die Beispielfotos zeigen grösstenteils das Modell CrossCube "Sydney 3" beim Aufbau.

Die Verpackungsfolie kann genutzt werden, um Feuchtigkeit vom Haus fern zu halten. Diese wird entsprechend der Grundfläche des Hauses unter dem Grundlager verlegt.

Beachten Sie bitte, dass die Bildung von Kondensat (ein naturgesetzlicher Vorgang) in den Hohlkammern der Dachplatten, auf Grund der geringfügigen Gas- und Dampfdurchlässigkeit von Polycarbonat, auf Dauer nicht vermeidbar ist. Die Materialeigenschaften und die Funktionen der Dachplatten werden hierdurch nicht gemindert. Durch materialgerechte Belüftung mithilfe des gelieferten atmungsaktiven Filta-Flo Bandes auf beiden Stirnseitender Dachplatten kann der Dampfdruck entweichen.

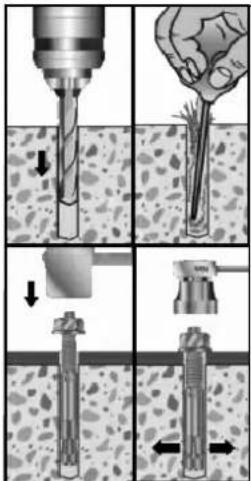

Fundament gem. Statik (nicht im Lieferumfang): Beton C25/30, je 2 ∅ 12 oben und unten, Bügelmatte R188A (alternativ Bgl. ∅ 6/20cm). Verankerung der Fußbodenbalken (bauseits) auf dem Streifenfundament mittels Bolzen M12, e < 60cm. Die Grundlager im Haus müssen vollflächig aufliegen.

Die Dachbretter werden bis an die Innenkante der äußeren Blende verlegt. Das letzte Dachbrett muß in der Breite angepaßt werden.

Es ist vorgesehen, die Dachbahn an den Seiten bis an die Außenkante der Fassade zu ziehen und von dort aus zu verkleben. Der Anschluß wird dann durch die Aluschiene A100-220 verdeckt.

Um das Eindringen von Wasser zu verhindern sollte das Dichtband für die Fassade ohne Abstand an den Stößen verklebt werden.

Die Edelstahlschrauben für die Fassadenplatten müssen unbedingt gerade eingeschraubt werden, da durch schräg sitzende Schraubenköpfe Wasser eindringen könnte. Bitte beachten Sie dass die Platten bei zu hohem Drehmoment während des Einschraubens brechen könnten.

Um die Dichtigkeit des Gebäudes zu gewährleisten, müssen die Verbindungen der Holzkonstruktion an der Außenseite unbedingt bündig ausgeführt werden!

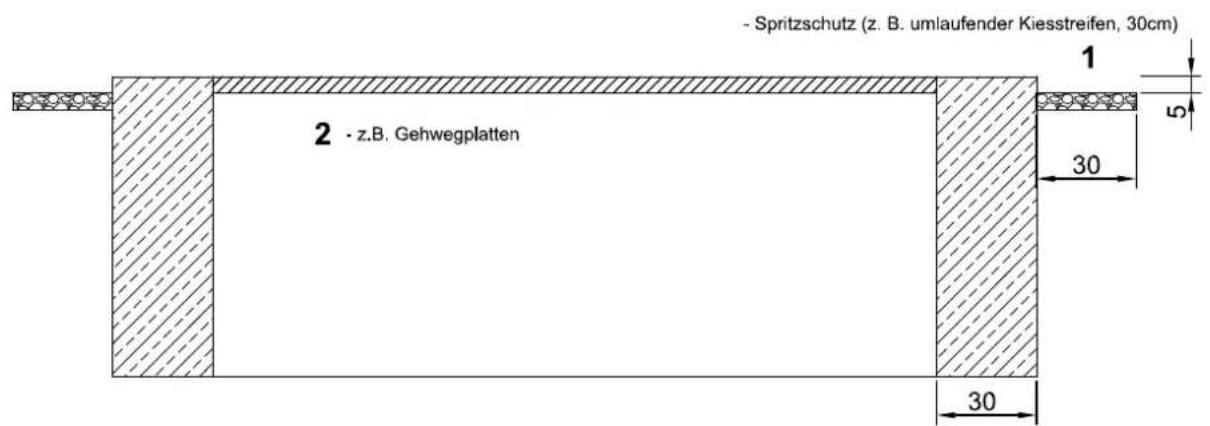

1 - Spritzschutz (z. B. umlaufender Kiesstreifen, 30cm)
2 - z.B. Gehwegplatten

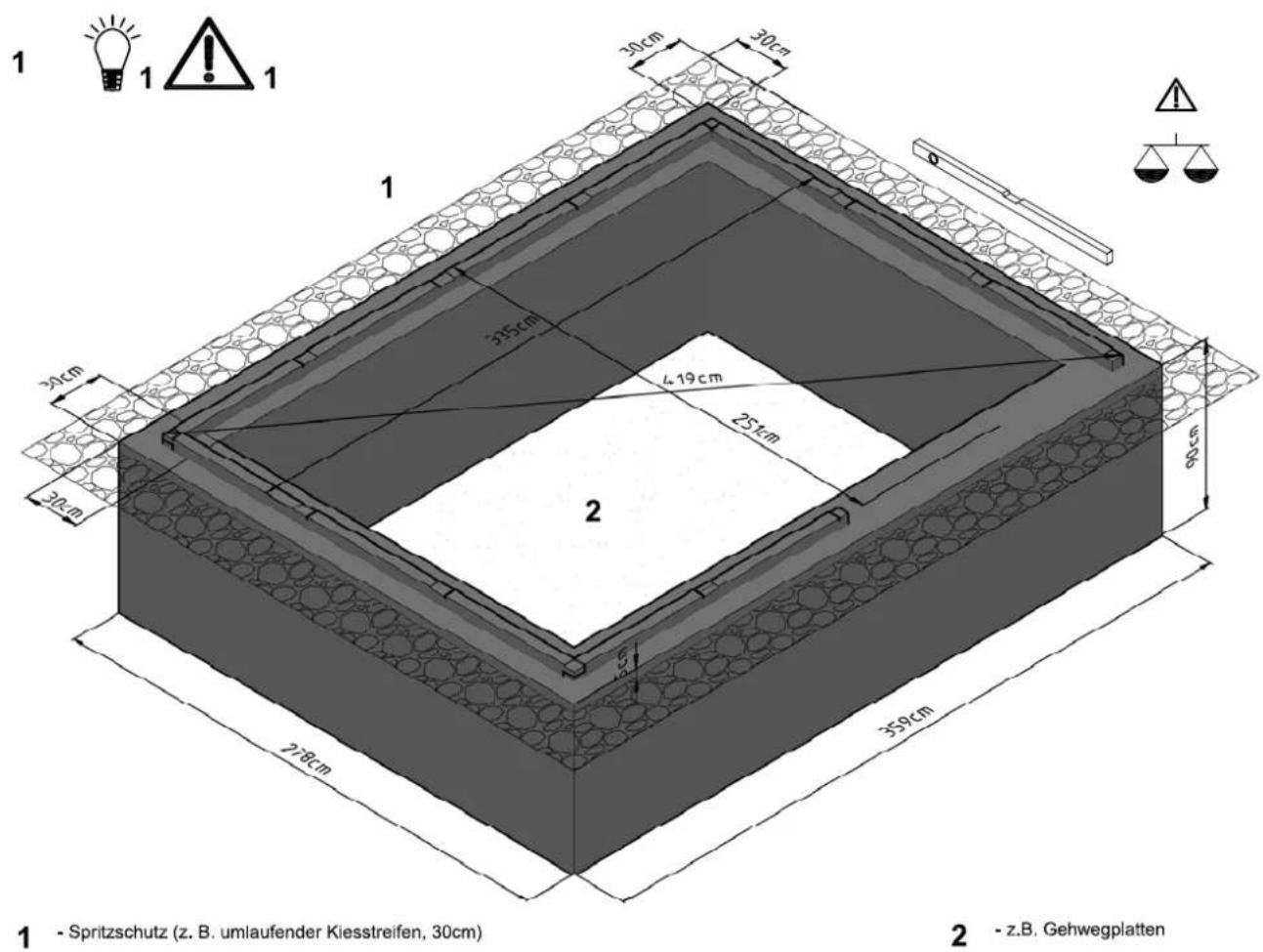

Bereiten Sie das Streifenfundament (b/h = 30/90 cm) gemäß Statik (Beton C25/30, X0, XC2, je 2 ∅ 12 Betonstahl oben und unten, Bügel ∅ 6, e ≤ 20 cm) und umranden Sie das Fundament mit einem ca. 30 cm breiten Kiesstreifen als Spritzschutz.

CrossCube

337x253cm

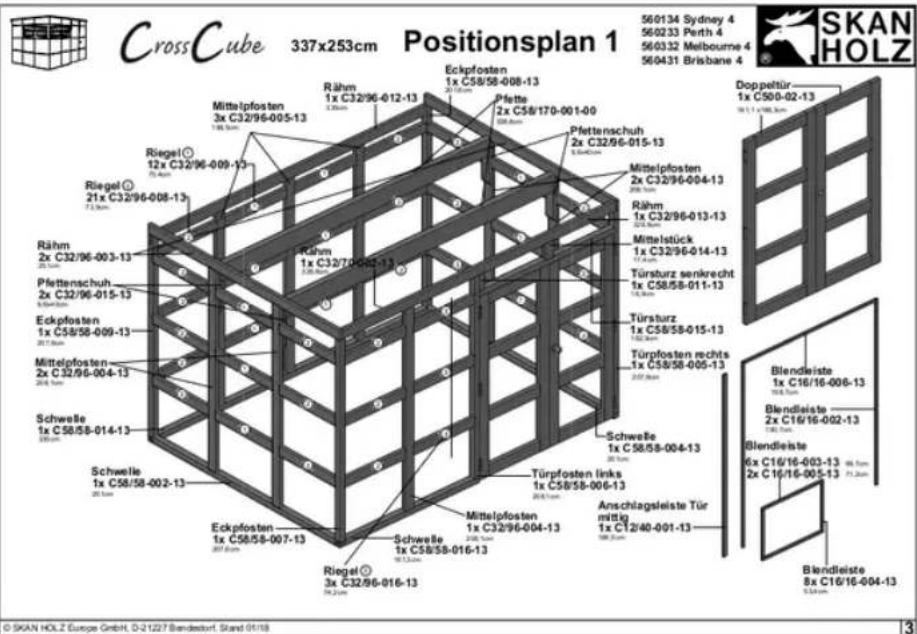

Positionsplan 2

560233 Perth 4

SKAN HOLZ

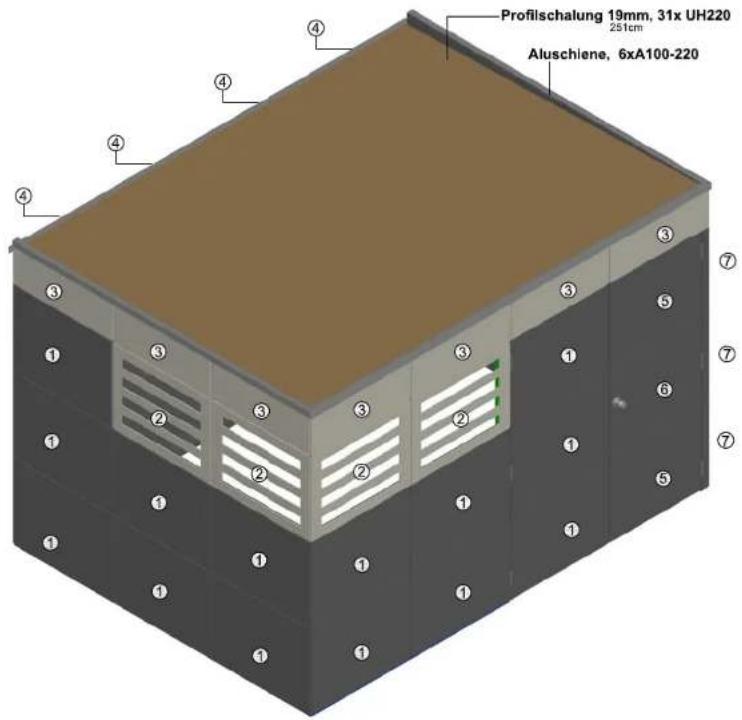

Fassadenplatten:

4 x C510-04-14 (83x21cm)

10 x C510-03-14 (83x31cm)

4 x C510-02-14 (83x62cm)

35 x C510-01-13 (83x62cm)

Farbgebung:

C510-xx-13 Schiefergrau

C510-xx-14 Telegrau

3 x C510-07-13 (5,5x62cm)

2 x C510-05-13 (76,5x62cm)

1 x C510-06-13 (76,5x62cm)

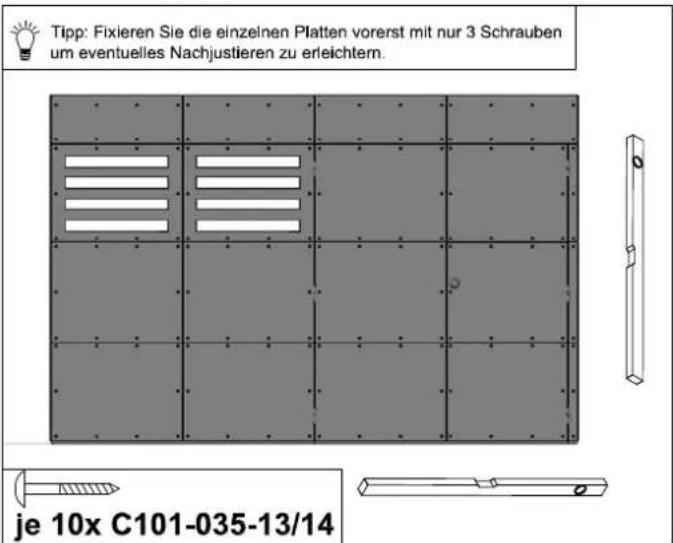

Tipp: Verwenden Sie für das Eindrehen der Fassadenschrauben unbedingt einen verchromten Bit!

CrossCube

337x253cm

Positionsplan 3

560233 Perth 4

Zubehör:

3x C200-72,5x52,2cm Doppelstegplatte bronze

1x C200-74,0x52,2cm Doppelstegplatte bronze

2 x Distanzstück Polycarbonat 10mm

3 x 398492 KSK-M Dachbahn

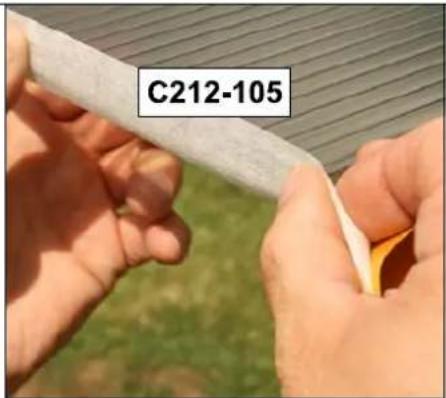

4 x C212-105 Dichtband für Fenster

1 x A109, 48m EPDM Dichtband 10mm

1 x A111, 60m EPDM Dichtband 30mm

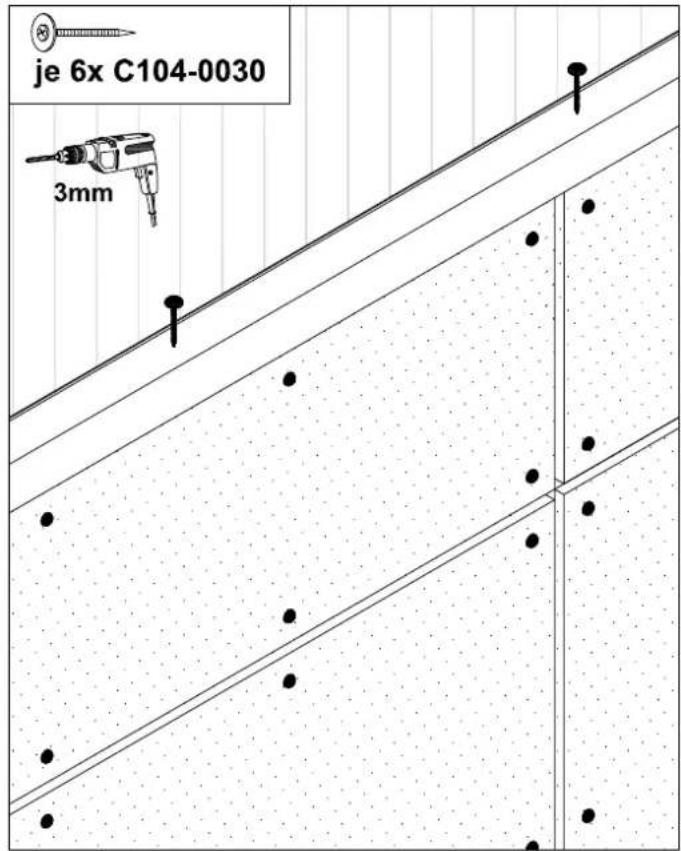

28 x C104-0030 Spenglerschraube (30mm) 3mm vorbohren

389 x C101-035-13 Fassadenschraube (35mm) schiefergrau

152 x C101-035-13 Fassadenschraube (35mm) telegrau

Schrauben:

Bitte sämtliche Schraublöcher wie folgt vorbohren:

52 x C105-0150 (150mm) 4mm vorbohren

82 x C105-0100 (100mm) 4mm vorbohren

8 x C105-0080 (80mm) 4mm vorbohren

21 x C105-0060 (60mm) 3mm vorbohren

12 x C105-0050 (50mm) 3mm vorbohren

252 x C105-0040 (40mm) 3mm vorbonren

81 x C105-0030 (30mm) 3mm vorbohren

10 x B510 Dachpappnagel

26 x A108-16 Unterlegscheibe ©

3 x C502 Scharnier rechts

3 x C502 Scharnier links

inkl. 48 Schrauben 5x50mm

Technical illustration of a mechanical assembly with multiple components and no visible text or symbols

1 x C501 Türschloß

2 x C 503 Feststellriegel

inkl. Schrauben

4x 3x40mm + 4x 3x20mm

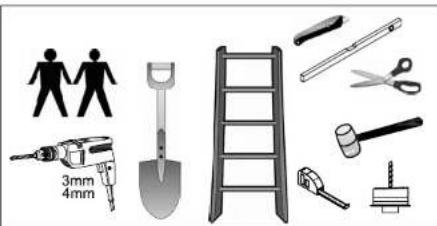

Collection of various hand tools and objects including a shov, ladder, and crad (no text or symbols present)

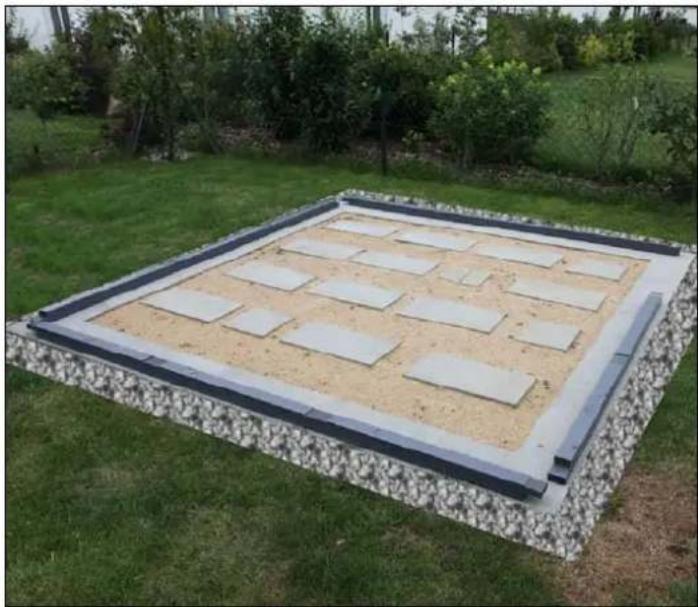

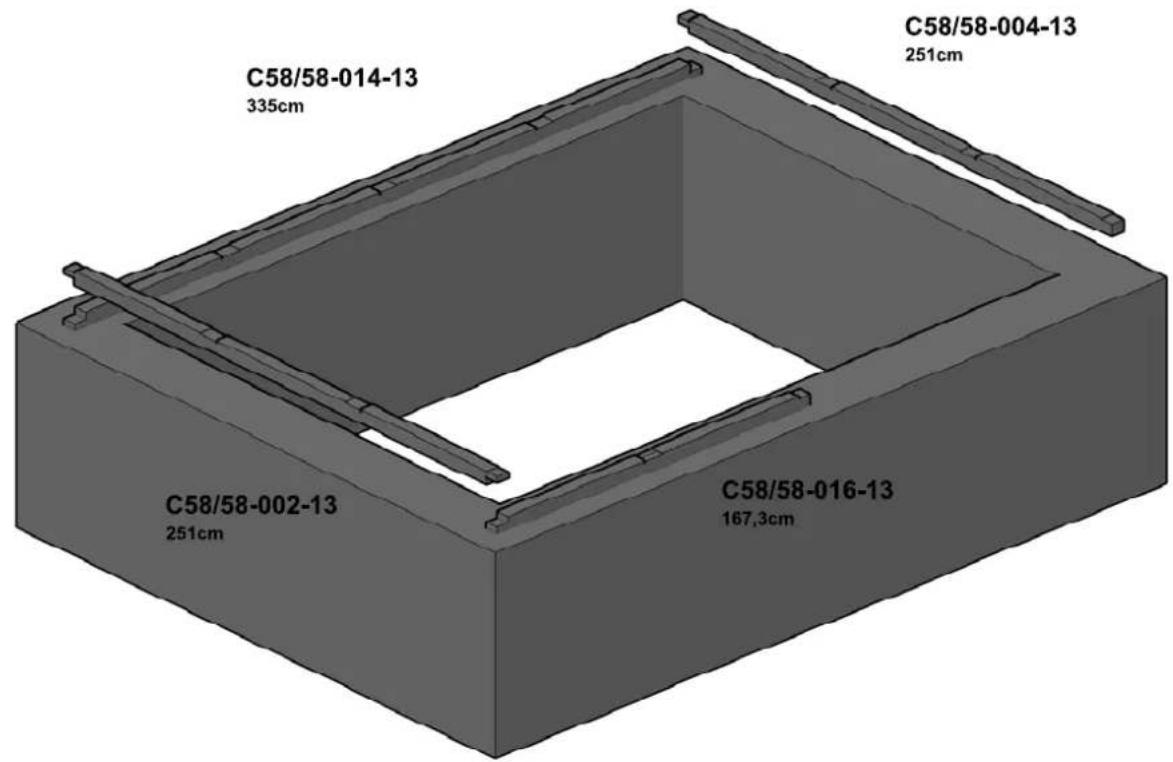

Legen Sie die Schwellen entsprechend auf dem Fundament bereit aber befestigen Sie diese noch nicht, um die Möglichkeit zu behalten das Gerüst bis zum Anbringen der Fassadenplatten noch auszurichten.

Exterior view of a concrete structure with layered materials and a U-shaped opening (no text or symbols visible)

Garden structure with rectangular gravel foundation and grid of small white panels, surrounded by green shrubs (no text or symbols visible)

Als Auflagefläche für die Grundlager des optional zu erwerbenden Fußbodens können Sie z.B. Gehwegplatten verwenden. Um das Gebäude vor Spritzwasser zu schützen, schütten Sie einen ca. 30 cm breiten Kiesstreifen rings um das Fundament.

Two men installing or repairing a wall tile on grass, with a power drill visible nearby (no text or symbols)

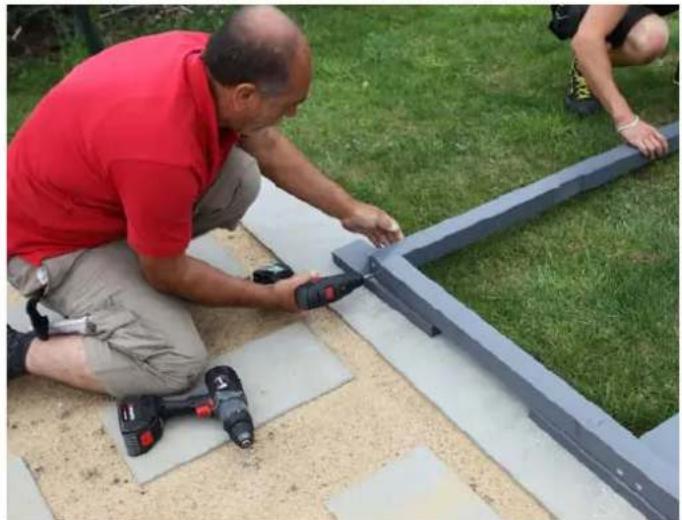

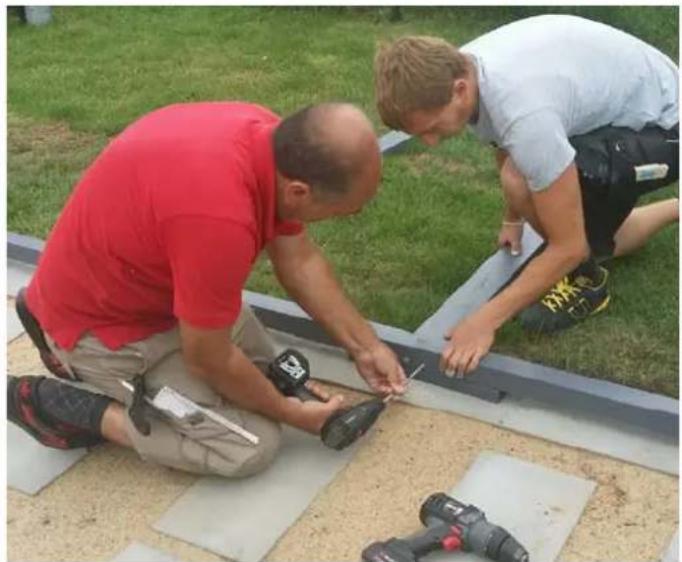

Legen Sie die Schwellen seitlich, bohren Sie die Schraublöcher mit einem 4mm Holzbohrer vor um dann die Mittelpfosten an der vertieften Aussparung von unten durch die Schwelle mit 2x C105-0100 anzuschrauben.

Man in red shirt and gloves installing or repairing a large blue metal frame on grass (no text visible)

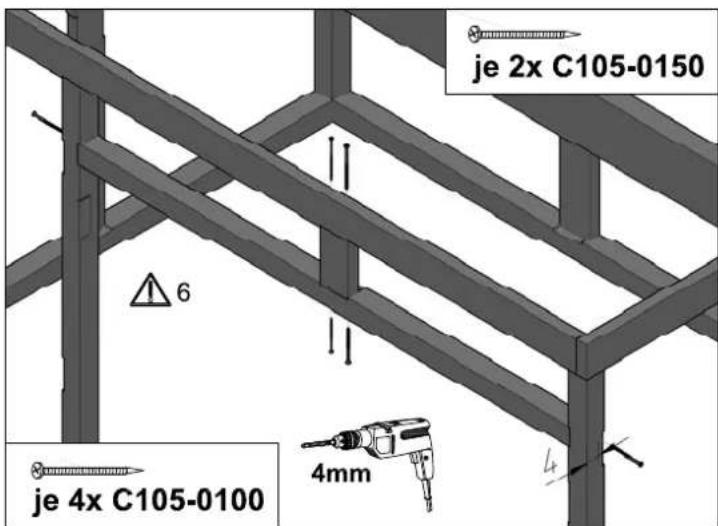

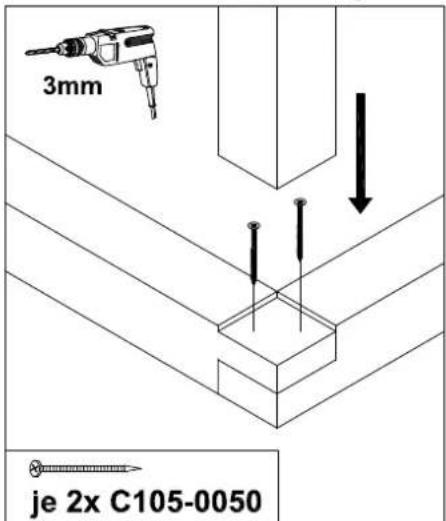

Schrauben Sie dann die beiden Eckpfosten im Türbereich an der vorgesehenen Aussparung ebenfalls mit 2x C105-0100 von unten durch die Schwellen an. Bitte beachten Sie dabei die Richtung der Pfosten bezüglich der Türbeschläge!

Person applying a tire to a large rectangular frame on grass, no visible text or symbols

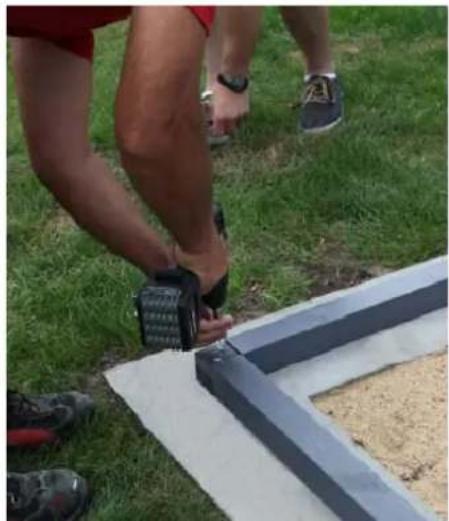

Stellen Sie nun die einzelnen Wände auf und verschrauben Sie die ausgeblatteten Schwellen mit 2x C105-0050 miteinander. Dann stellen Sie die restlichen 3 Eckpfosten auf und verschrauben sie nach dem Vorbohren mit 2x C105-0100 seitlich von oben mit der Schwelle. Um eine Kollision der Schrauben des Grundgerüstes und der Fassadenplatten zu vermeiden setzen Sie die Schrauben 4cm von der Außenkante.

Person using a power tool to lift a black metal panel outdoors under cloudy sky (no text or symbols visible)

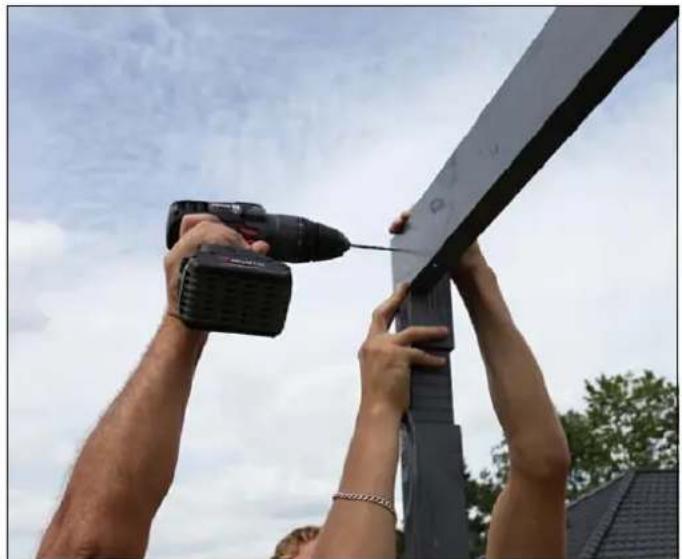

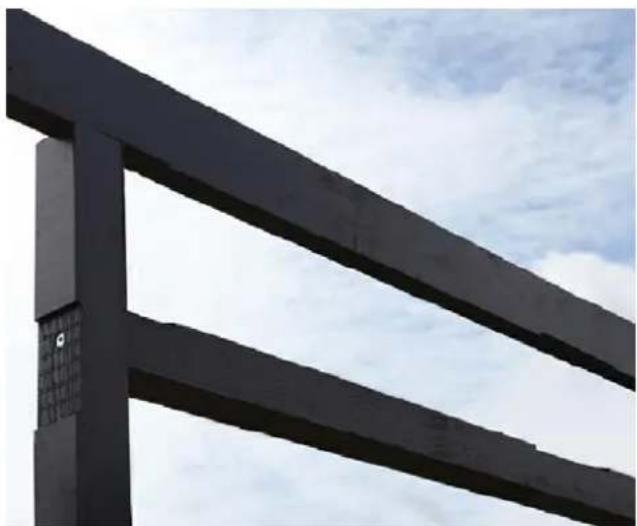

Positionieren Sie die Rähm in der Aussparung am hinteren Teil des Gerüstes, bohren Sie vor und verschrauben Sie diese mit 2x C105-0050 und einem Abstand von 4cm von der Außenkante am Eckpfosten. Bitte beachten Sie die Abstandsvorgaben für das Einbringen der Schrauben, um die Kollision miteinander bzw. mit den Fassadenschrauben zu verhindern.

Close-up of hands using a power tool to lift a black metal beam against a cloudy sky (no text or symbols visible)

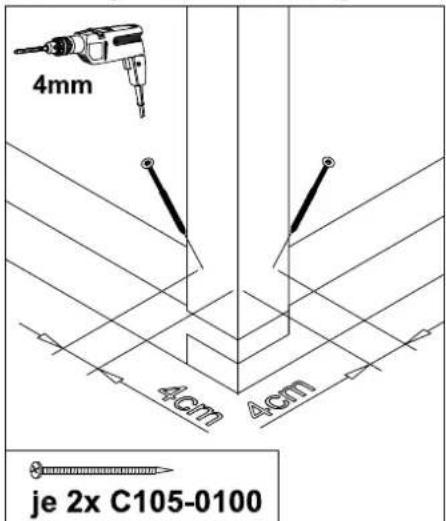

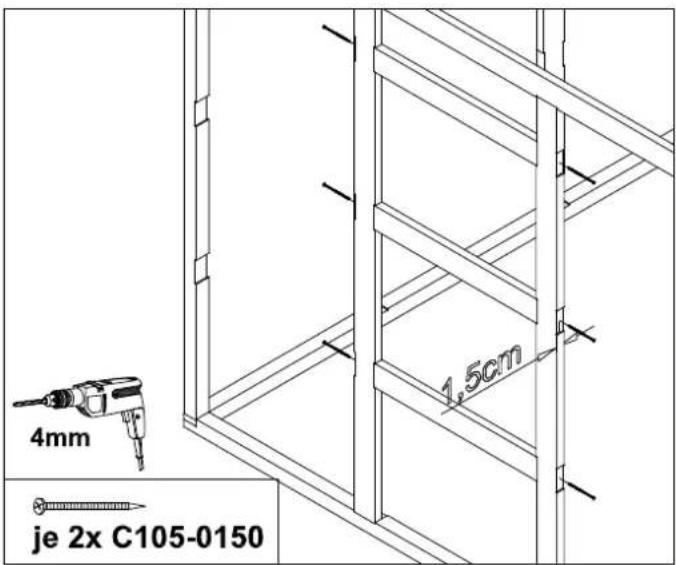

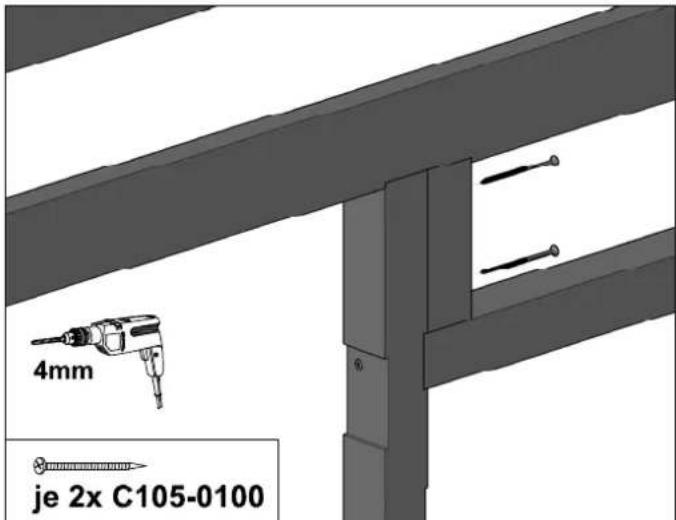

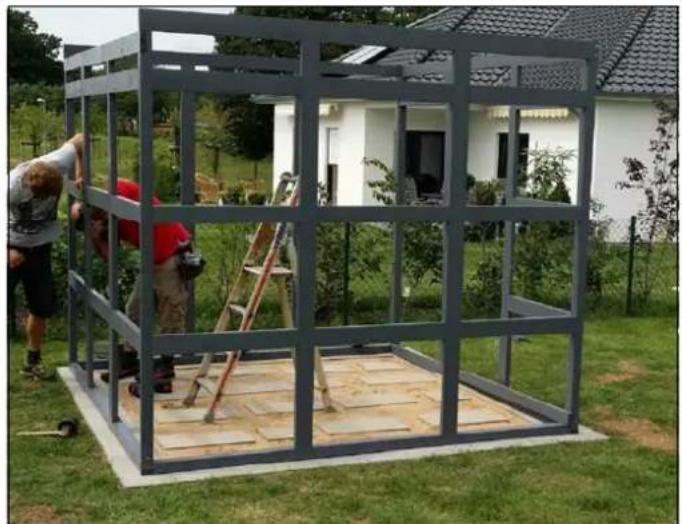

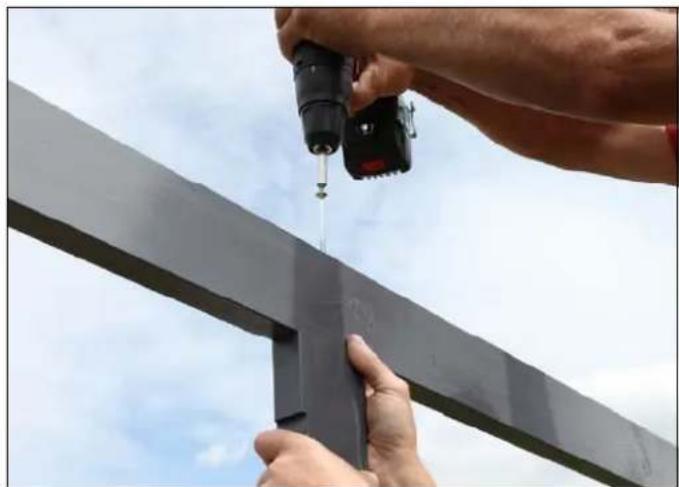

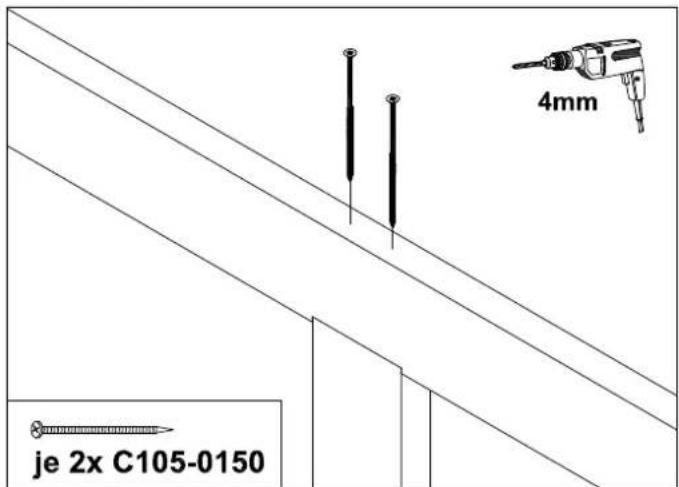

Fügen Sie nun die Mittel- und Eckpfosten in die jeweiligen Vertiefungen der Rähm, bohren Sie vor und verschrauben Sie die Rähm mit den Schrauben 2x C105-0150 von oben mit den jeweiligen Pfosten.

Man in red shirt using a power tool on a metal frame structure, with a house and cloudy sky in the background (no visible text or symbols)

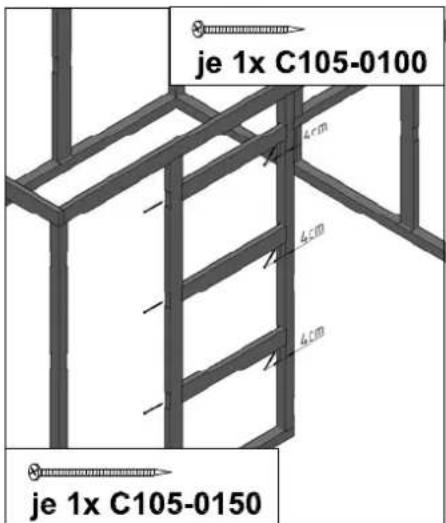

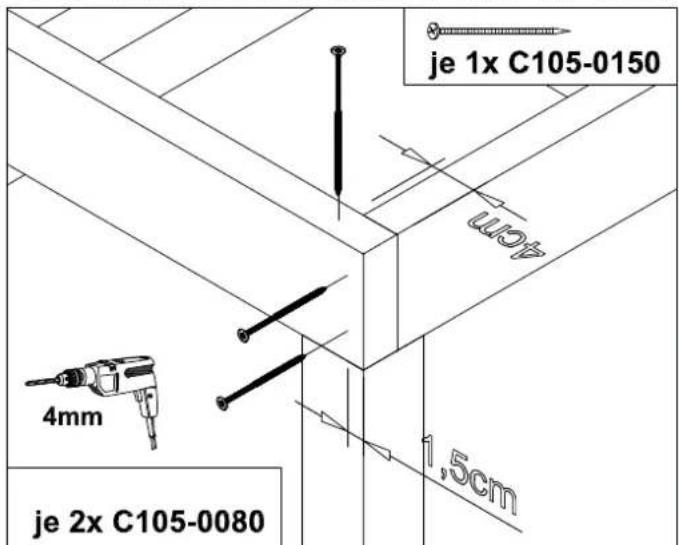

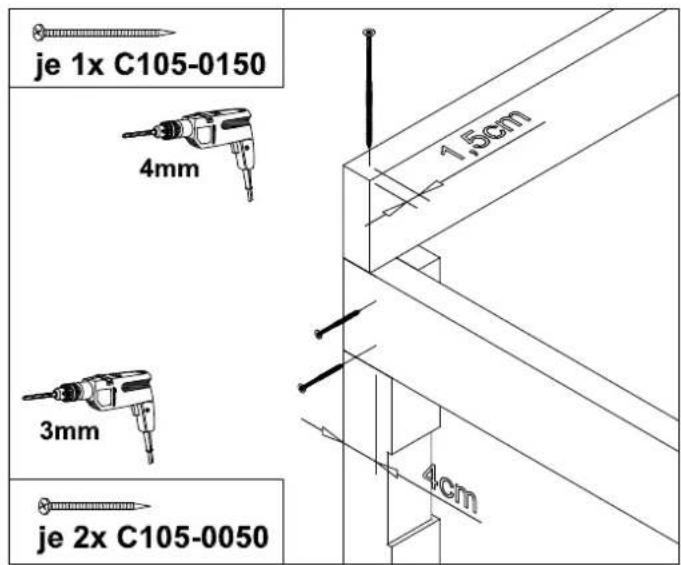

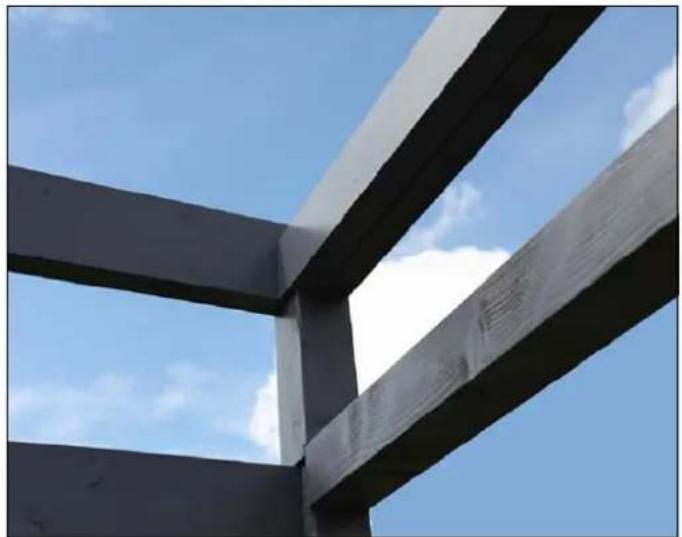

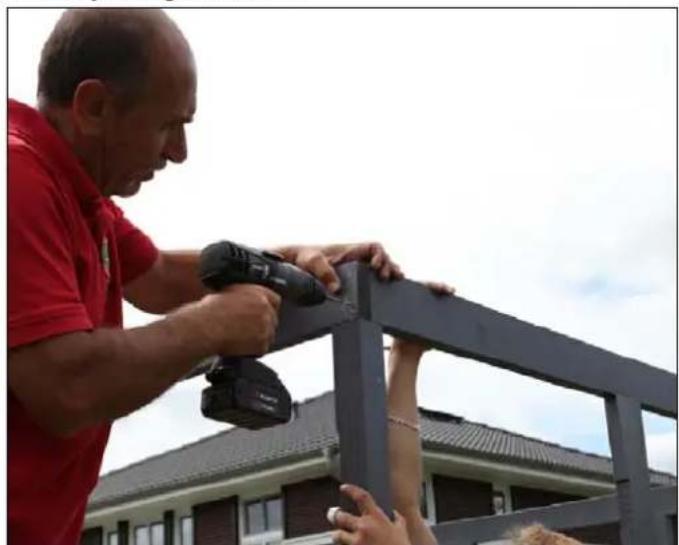

Verschrauben Sie nun die in den Ecken auf gleicher Höhe liegenden Teile der Rähm nach dem Vorbohren mit 2x C105-0080. Setzen Sie die Schrauben mit einem Abstand von 1,5cm von der Außenkante.

Close-up of a black metal frame structure against a cloudy sky (no text or symbols visible)

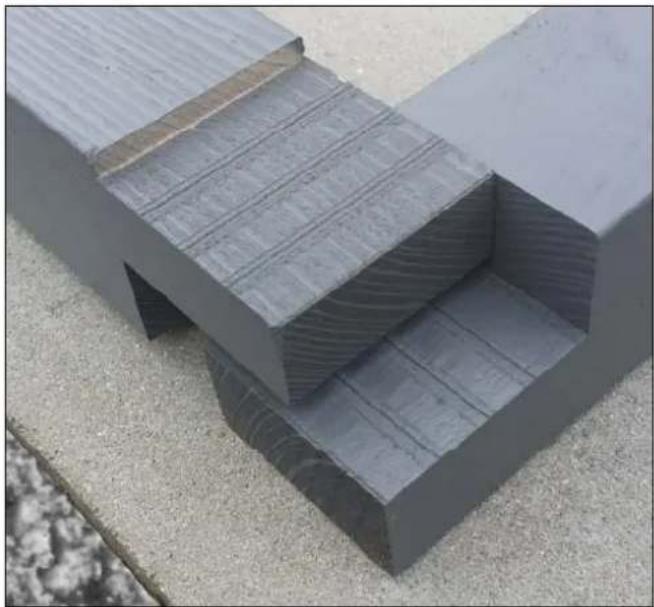

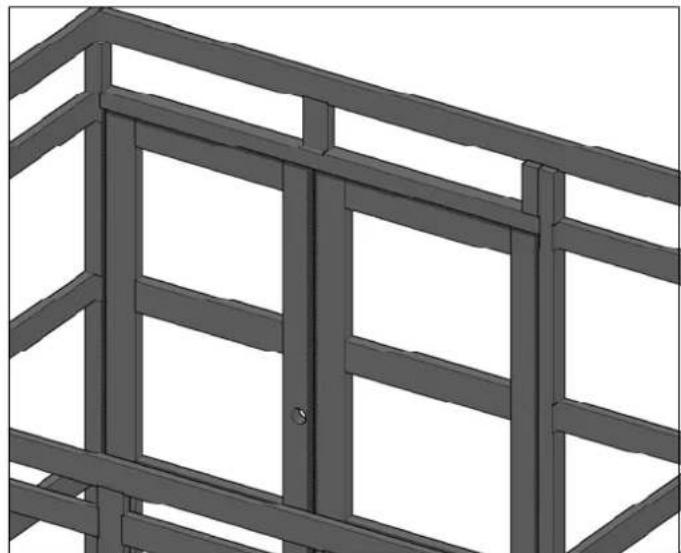

Legen Sie die das waagerechte Kantholz für den Türsturz in die dafür vorgesehenen Aussparungen und achten Sie darauf die Bauteile an den Außenkanten bündig zu setzen. Bohren Sie vor und verschrauben mit 2x C105-0100 jeweils von aussen durch die Pfosten. Halten Sie beim Schrauben ca.4cm Abstand von der Außenkante. Danach verschrauben Sie das Mittelstück mit 2x C105-0150 von oben und mit 2x C105-0100 von unten.

Close-up of a modern black architectural structure with geometric cutouts and a small white panel detail (no text or symbols visible)

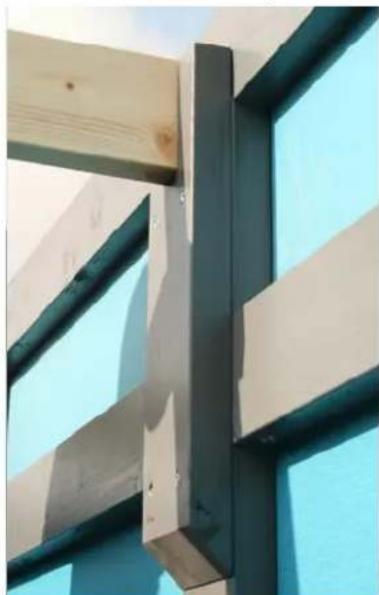

Positionieren sie nun das kurze, senkrechte Holz linksseitig über dem Sturz, bohren vor und verschrauben es mit 2x C105-0100 von innen am Pfosten.

Person using a power tool to clean or repair a metal frame structure (no text visible)

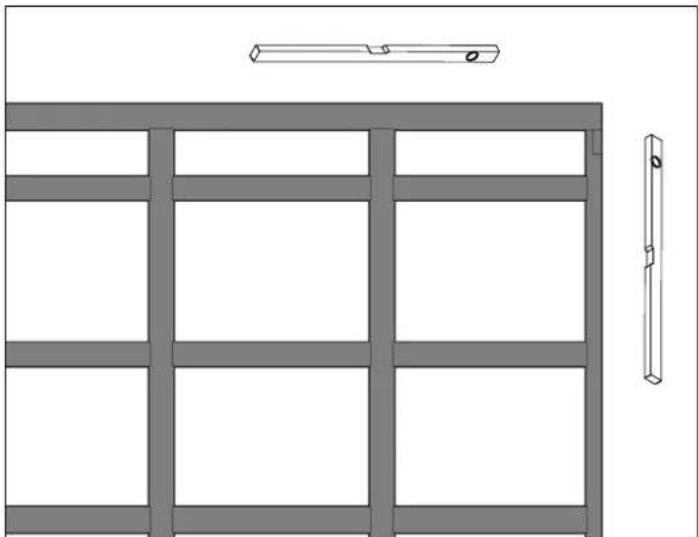

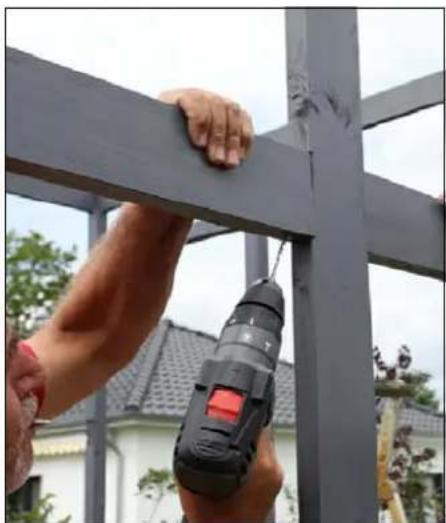

Nun platzieren Sie den ersten Riegel an der dafür ausgesparten Stelle und verschrauben diesen nach dem Vorbohren mit je 1x C105-0150 einmal gerade durch den Pfosten in den Riegel und einmal schräg von unten durch den Riegel mit 1x C105-0100 in den Pfosten. Schrauben Sie mit einem Abstand von 4cm schräg in den Pfosten.

Two men working on a metal frame structure in a residential courtyard, one lifting a weight (no text or symbols visible)

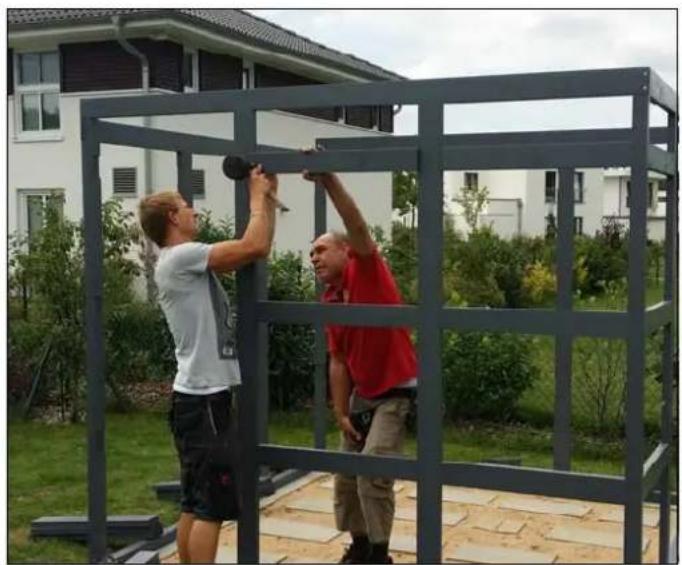

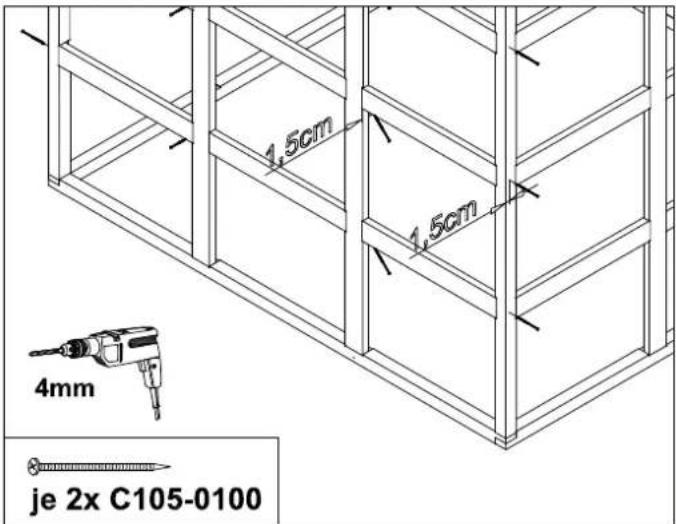

Verbauen Sie die restlichen Riegel nach dem gleichen Verfahren. Beginnen Sie mit den drei mittleren Riegeln einer Seite und verschrauben Sie nach dem Vorbohren mit C105-0150 von aussen durch die Pfosten. Halten Sie 1,5cm Abstand von der Außenseite der Konstruktion.

Exterior view of a modern modular house structure with workers installing panels, set in a grassy courtyard (no signage or text visible)

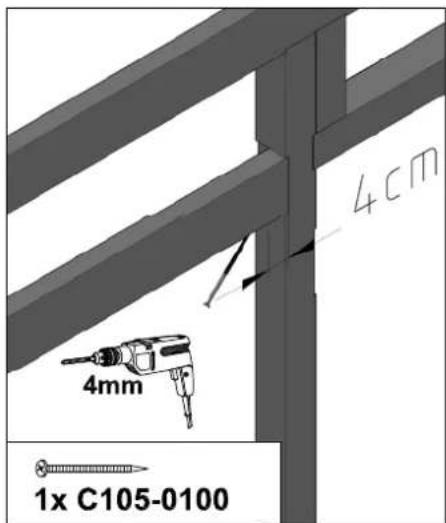

Die äußeren Riegel einer Seite verschrauben Sie an der Außenseite, ebenfalls nach dem Vorbohren, mit C105-0100, durch den Pfosten. Die inneren Schrauben setzen Sie schräg von unten durch den Riegel in die jeweiligen Mittelpfosten.

Exterior view of a modern metal frame structure against a clear blue sky (no text or symbols visible)

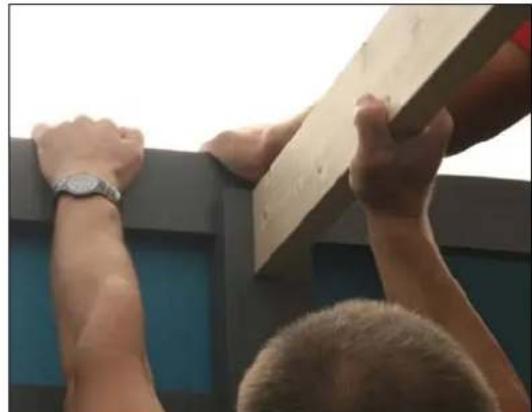

Positionieren sie nun Kantholz als Auflager für die Dachbretter auf den Eckpfosten an der Frontseite, bohren vor und verschrauben es mit 5x C105-0050 von innen an der Rähm. Halten Sie aussen einen Abstand von ca. 5cm ein.

Technical line drawing of a structural frame with two vertical supports and a top-mounted tool (no text or symbols)

Person climbing a metal frame against a cloudy sky, with buildings and trees in the background (no visible text or symbols)

Um eine optimale Anbringung der Fassadenplatten zu gewährleisten stellen Sie mit Hilfe einer Wasserwaage sicher dass sich die Konstruktion im Lot und in der Waage befindet. Überprüfen Sie auch den oberen Teil der Konstruktion.

Isometric line drawing of a rectangular metal frame structure with internal grid lines and an attached tool (no text or symbols)

Two people working on a sand-dusted outdoor structure with metal framework, surrounded by greenery (no visible text or symbols)

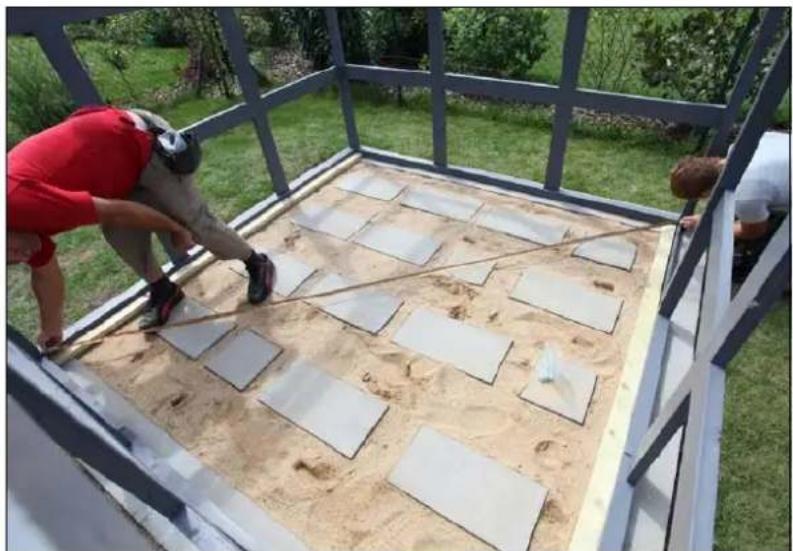

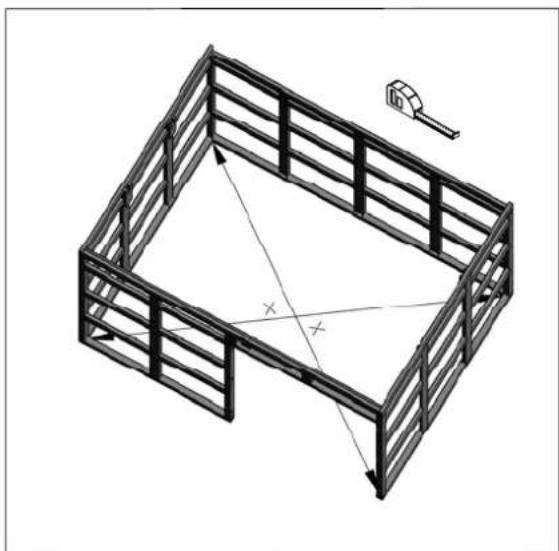

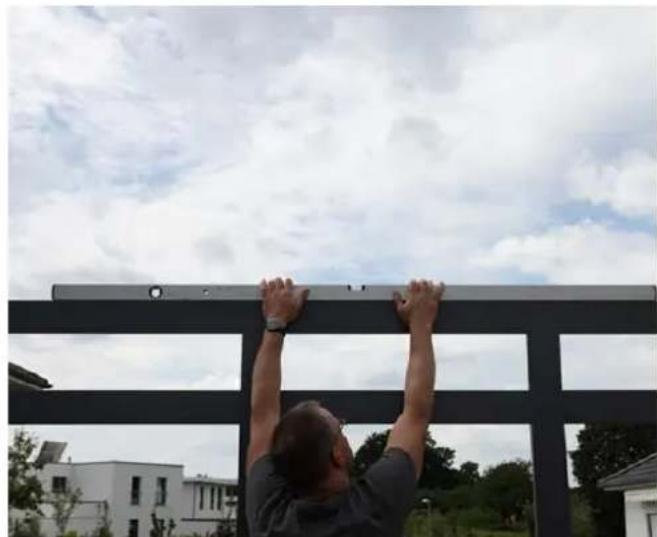

Mit Hilfe eines Maßbandes kontrollieren Sie auch die Diagonalen. Messen Sie die Diagonale in den Ecken der Schwellen nach, das Maß muss bei beiden Messungen das Gleiche ergeben.

Technical line drawing of a drill bit and screwdriver (no text or symbols)

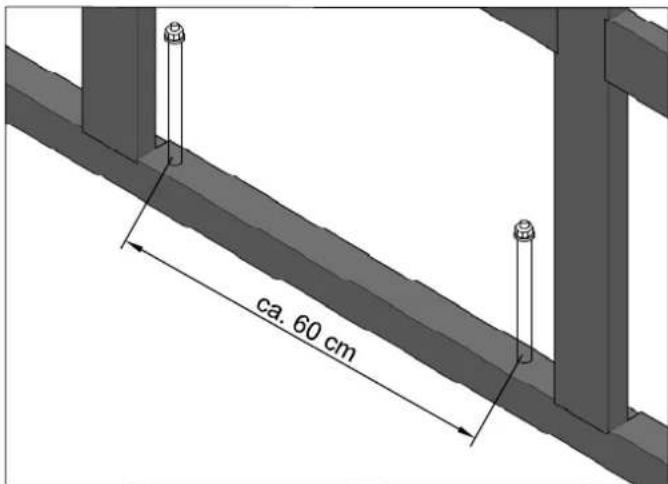

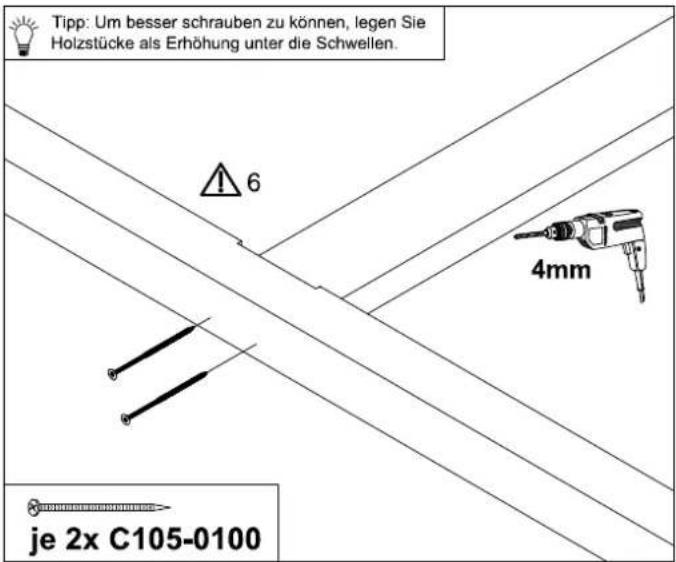

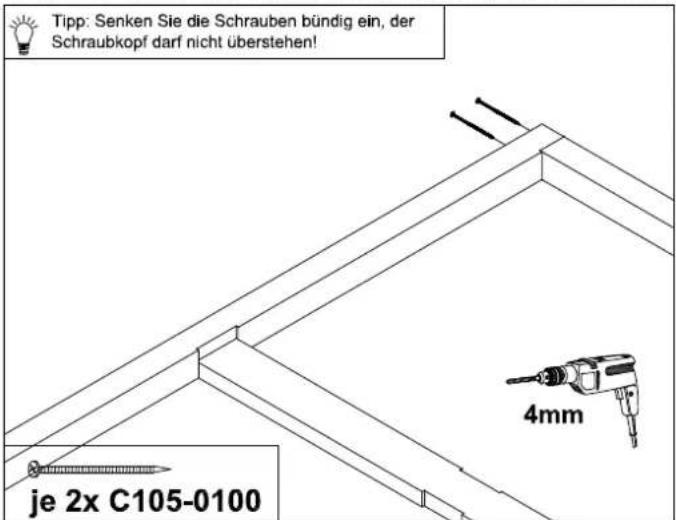

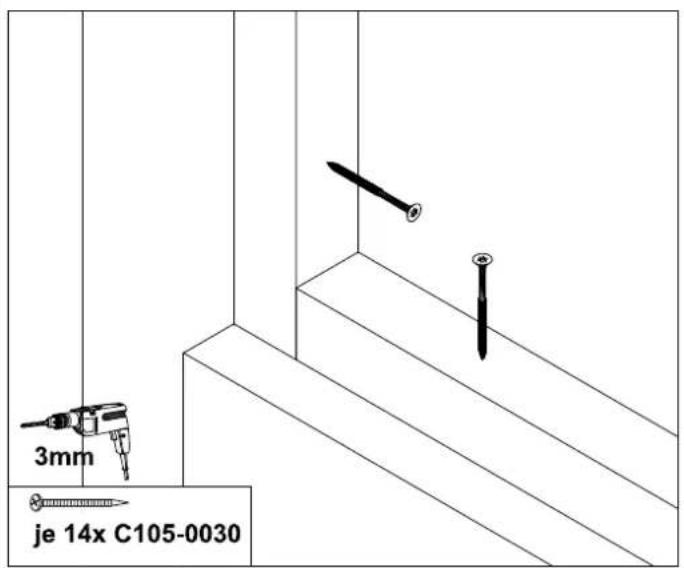

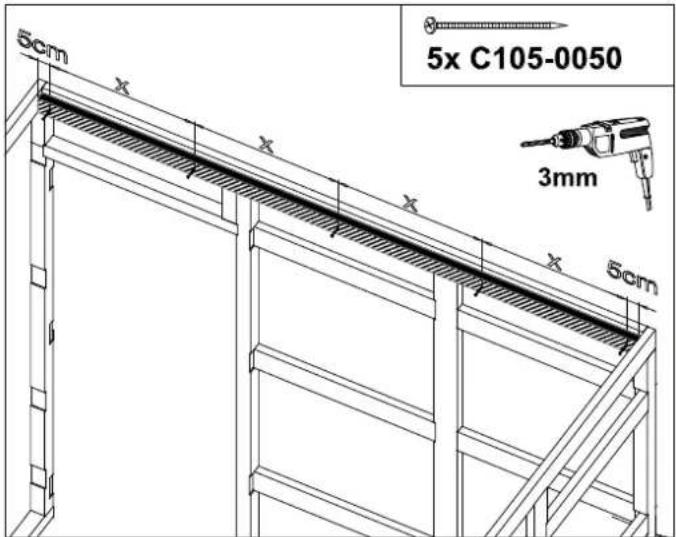

Befestigen Sie nun die Schwellen, ausser die der Frontseite, alle 60cm mit Hilfe von Schwerlastdübeln am Fundament. (Dübel sind nicht im Lleferumfang enthalten!)

Die Schwellen auf der Frontseite (Türseite) sollten erst nach dem Anbringen der Fassadenplatten mit dem Fundament verschraubt werden, um die Möglichkeiten der Justierung der Eingangstür bis dahin zu behalten.

Person using a power tool to install a metal bracket on a wall, outdoors with greenery in the background (no text or symbols visible)

Die Tür und das Grundgerüst dieser Konstruktion bestehen aus Massivholz und arbeiten daher feuchteabhängig. Bei lang anhaltender Feuchtigkeit können Holzteile aufquellen und die Tür könnte dann bei zu geringen Spaltmaß klemmen.

Aus diesem Grund ist der Abstand zwischen Tür und Rahmen ausreichend dimensioniert. Bei lang anhaltender Trockenheit kann sich das Spaltmaß vergrössern. Die im Rahmen befestigten Scharnierteile sind daher verstellbar ausgeführt.

Wenn Sie die beiden Inbusschrauben hinein drehen verringert sich der Abstand der Tür zum Rahmen. Der Verstellbereich der Scharniere begrenzt sich auf ca. 2mm. Vor dem Verstellen lösen Sie die Befestigungsschrauben leicht.

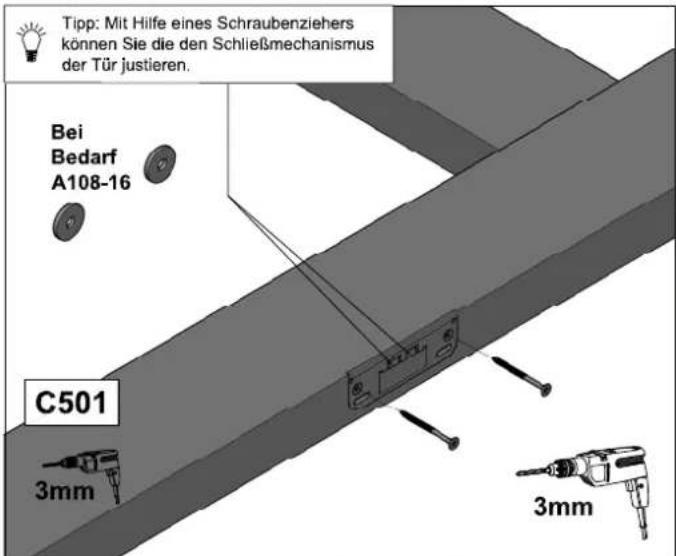

Um den Abstand zwischen Türvorderkante und Schließblech noch mehr zu verkleinern, nutzen Sie bitte die zusätzlich mitgelieferten Unterlegscheiben(A108-16).

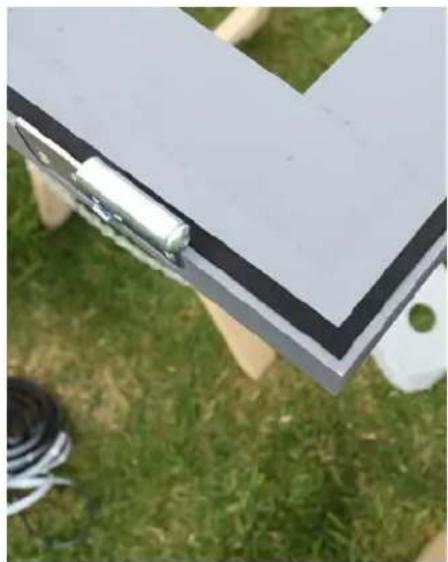

Lösen Sie die Scharnierteile an der Tür, geben von hinten über jede Schraube zwischen Scharnierteil und Holz je eine Unterlegschiebe (A108-16) und schrauben das Scharnier wieder an.

Falls notwendig, kann dieser Vorgang auch beim Schließblech durchgeführt werden.

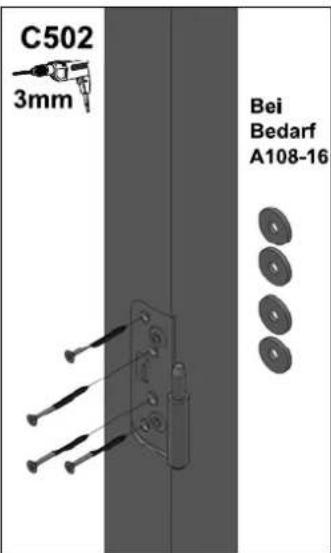

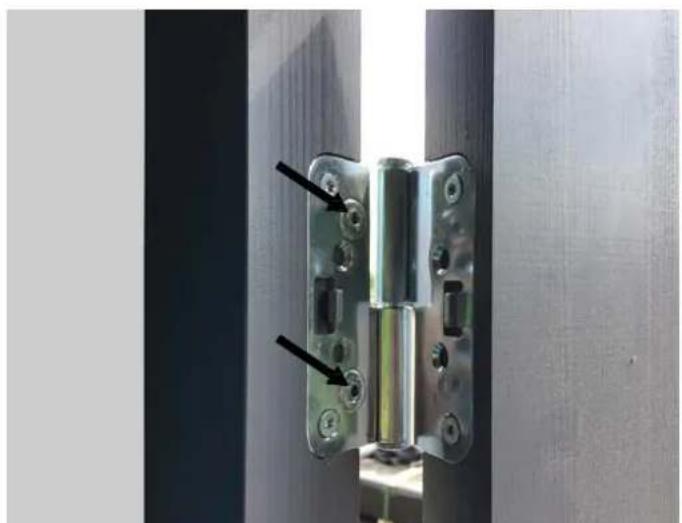

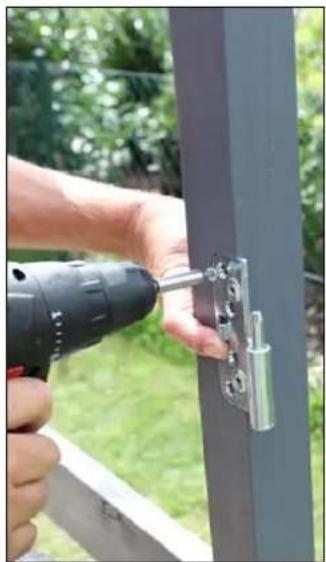

Schrauben Sie die drei Beschläge des rechten Türpfostens nach dem Vorbohren mit je 4 der beiliegenden Schrauben an die dafür vorgesehenen Aussparungen.

Close-up of a hand using a metal clamp to install a gray metal frame on a wooden post (no text or symbols visible)

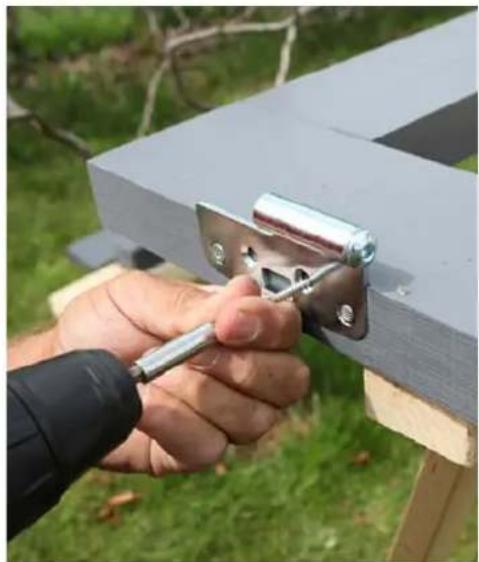

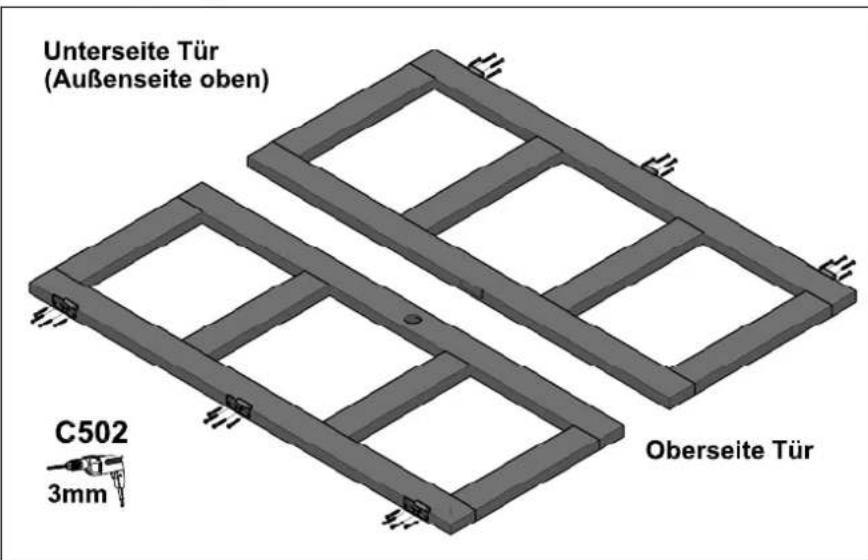

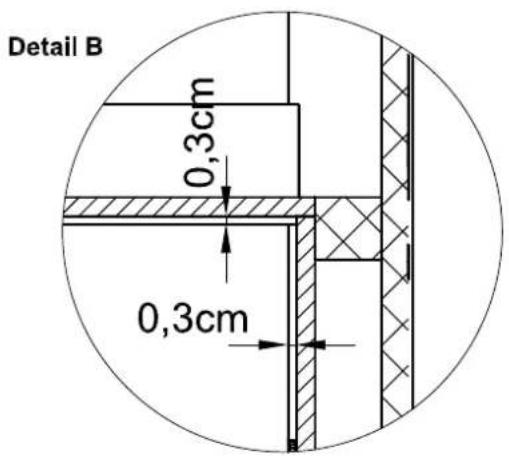

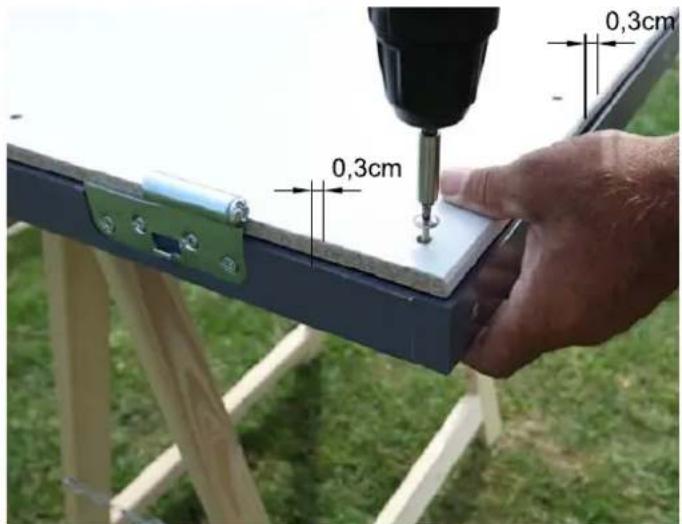

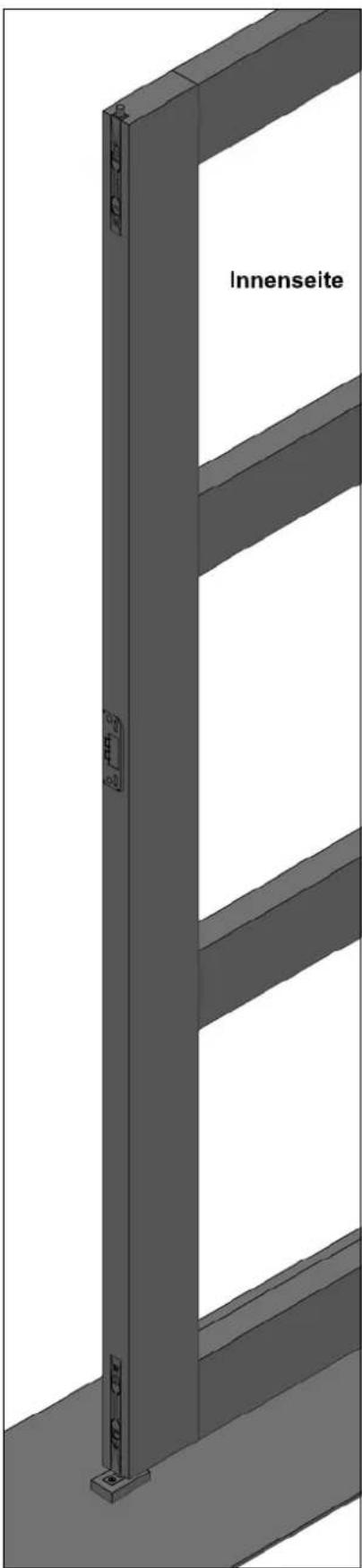

Legen Sie sich die Türblätter auf die richtige Seite und schrauben Sie nun die drei Beschläge (3x rechts, 3x links) der jeweiligen Türblätter nach dem Vorbohren mit je 4 der beiliegenden Schrauben an die dafür vorgesehenen Aussparungen.

Close-up of a metal door lock with a black socket, set against a blurred outdoor background with green lawn and white fence (no text or symbols visible)

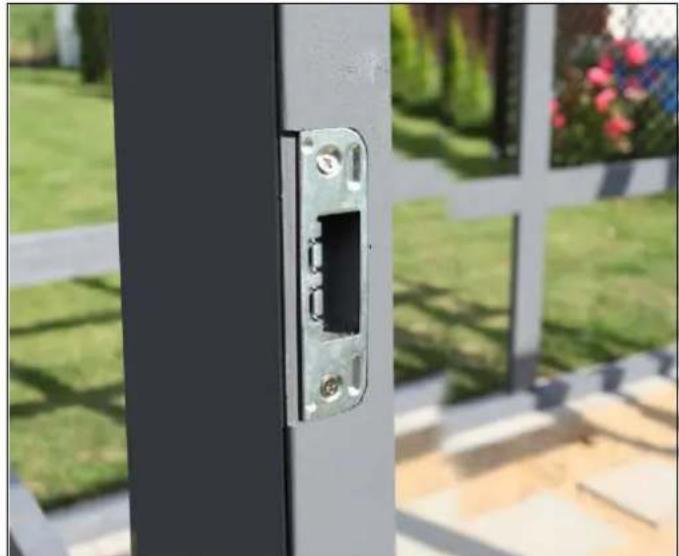

Positionieren Sie dann den Beschlag für das Schloß in der Aussparung am linken, festzustellenden Türblatt und verschrauben sie diesen nach dem Vorbohren mit 2 der dem Schloß beiliegenden Schrauben.

Close-up of a white rectangular frame with black and white edges, mounted on grassy ground (no text or symbols visible)

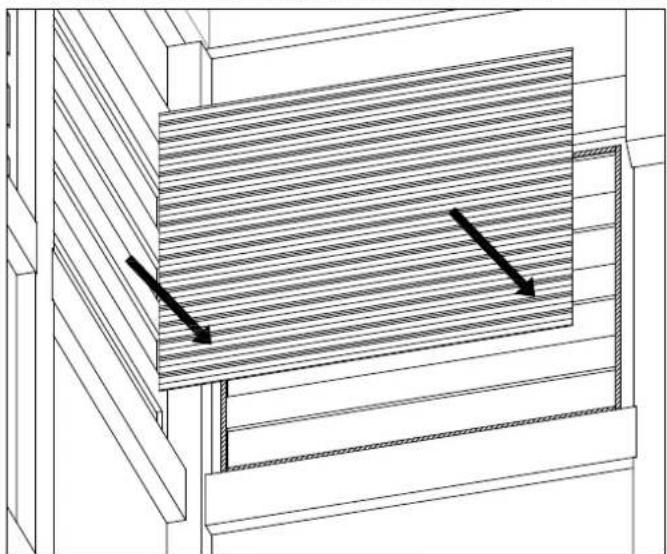

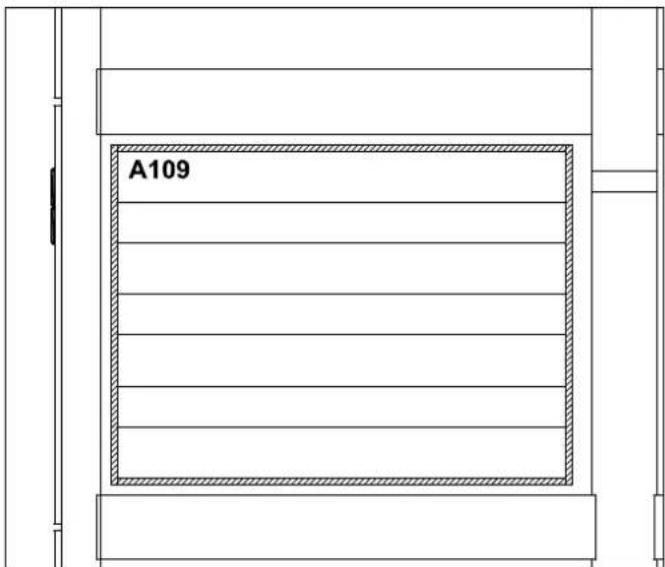

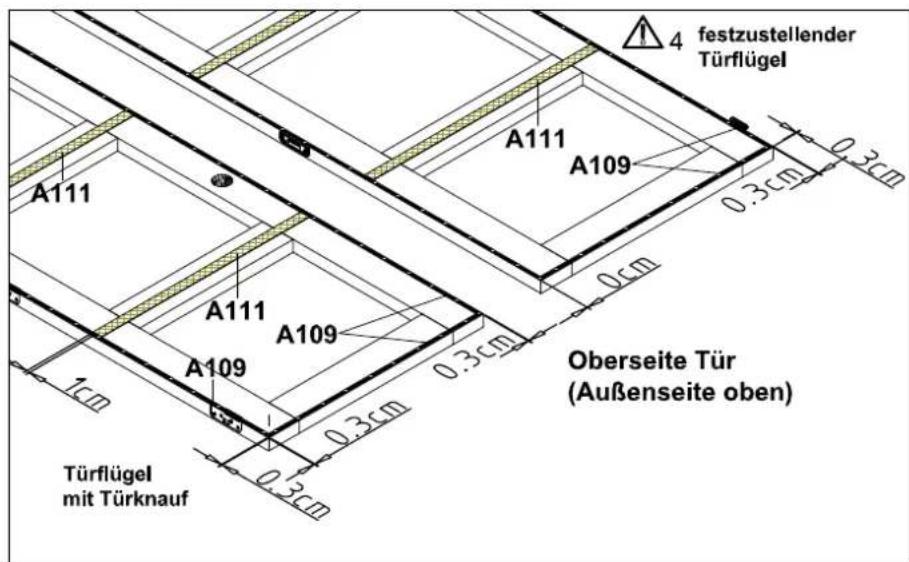

Bringen Sie nun das 9mm breite Dichtband (A109) auf den äusseren Rand der Außenseite der Tür auf und halten Sie dabei einen Abstand von 3mm zur Außenkante. Nur an der Innenkante der festzustellenden Tür verkleben Sie das Dichtband (A109) bitte bündig (Abstand 0cm). In der Mitte wo die Platten stoßen verwenden Sie bitte A111.

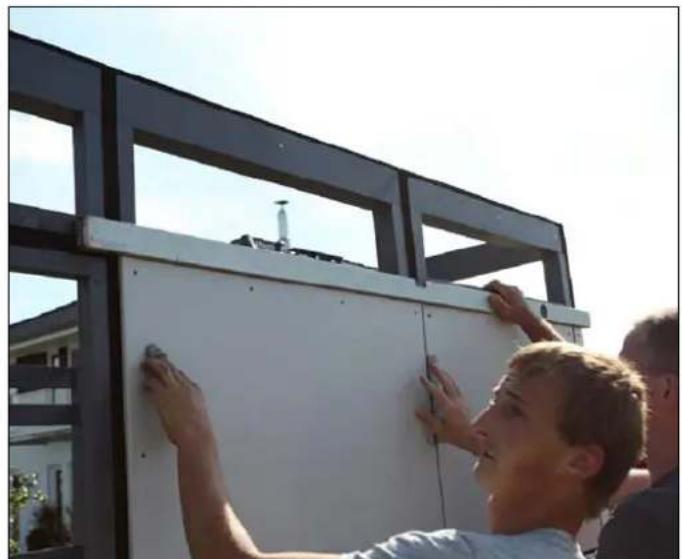

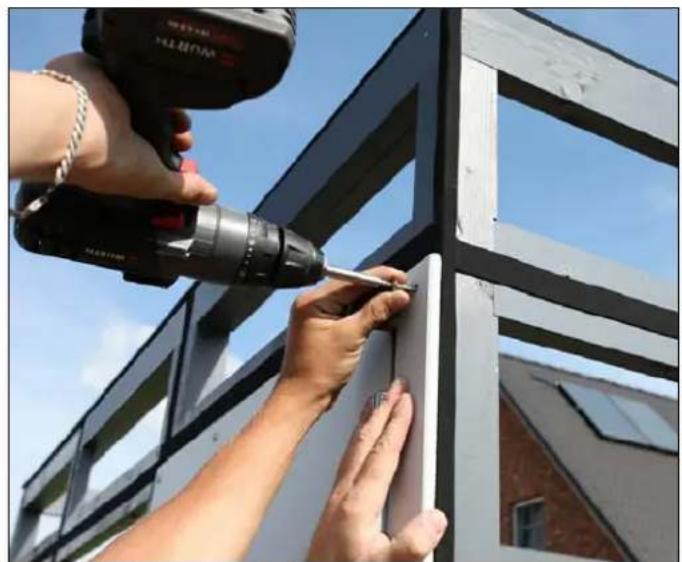

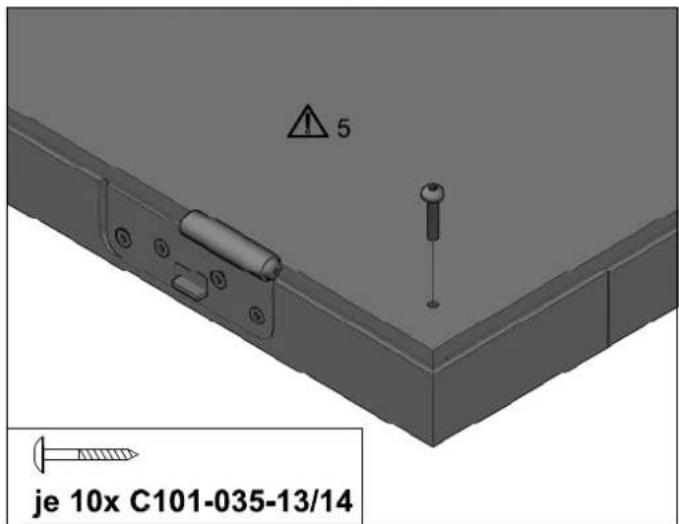

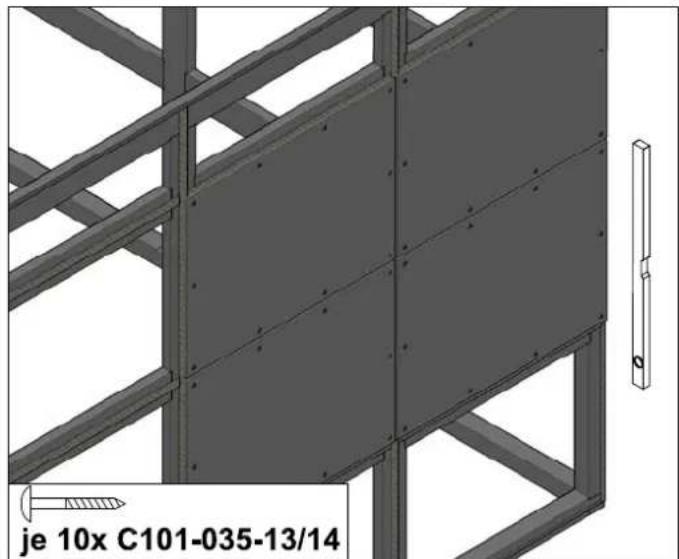

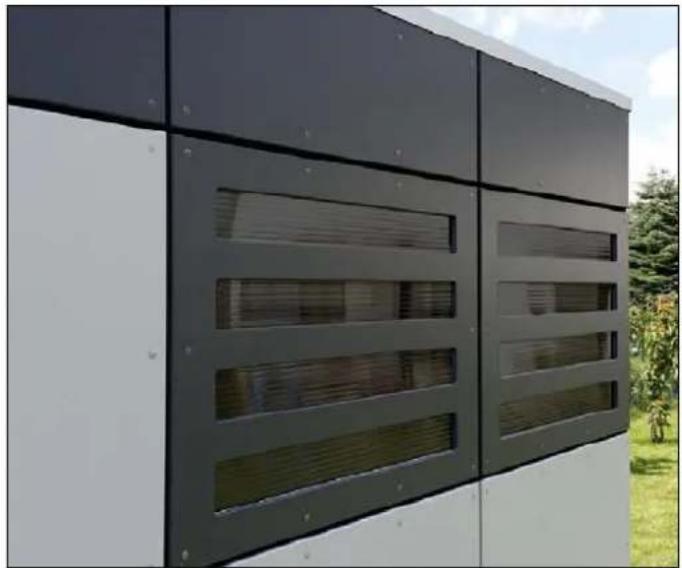

Nun schrauben Sie die oberste Fassadenplatte mit der gleichfarbigen Schraube bündig mit dem Dichtband auf den Türrahmen auf, achten Sie dabei darauf im rechten Winkel zu bleiben und schrauben Sie ganz gerade ein.

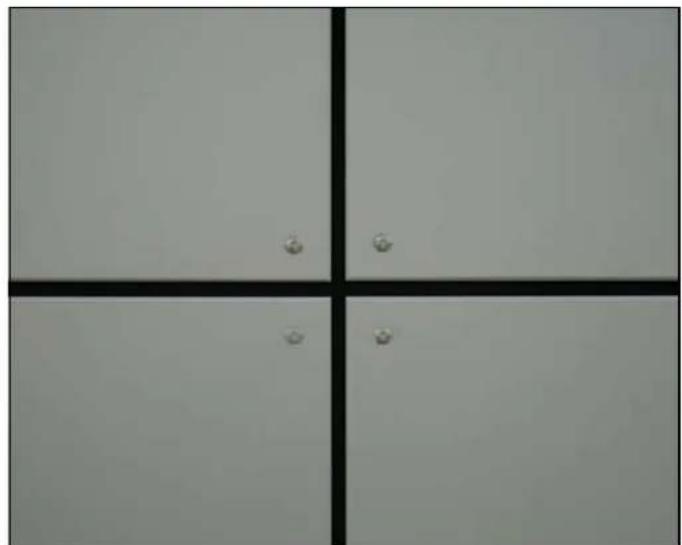

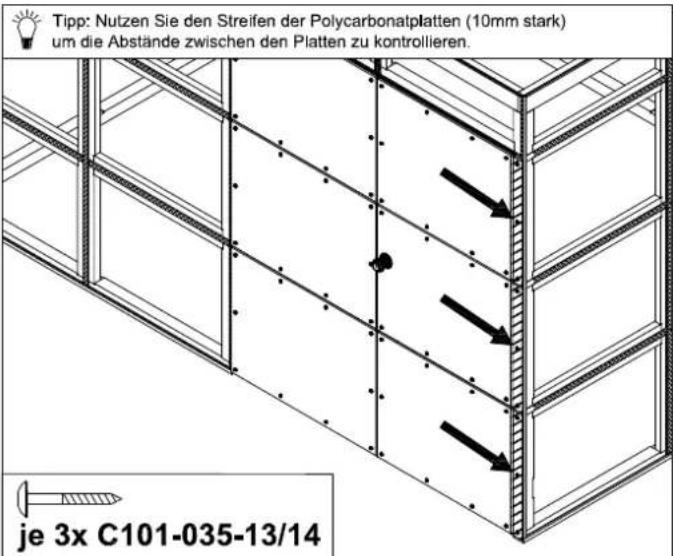

Verschrauben Sie die anderen Platten mit dem vorgegebenen Abstand (bündig mit dem Dichtband) ebenfalls mit den Rahmen der beiden Türflügel und halten Sie dabei einen Abstand von 1cm zwischen den Platten ein.

Isometric view of a structural frame with vertical supports and diagonal braces (no text or symbols)

Close-up of a metallic double door hinge with two black arrows pointing to the mounting holes (no text or symbols visible)

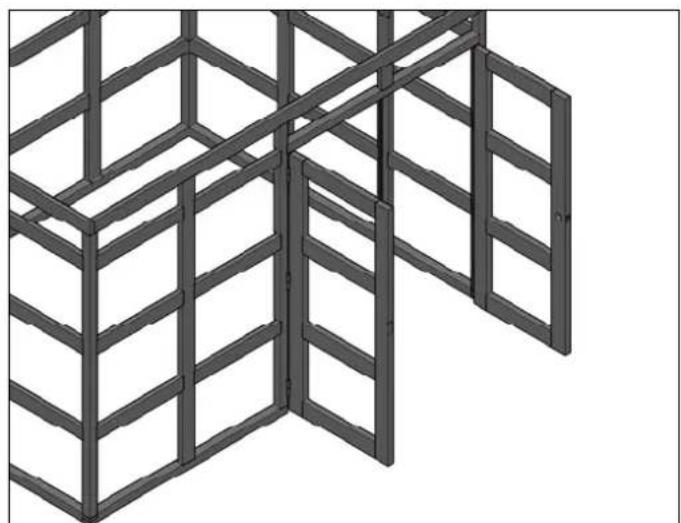

Hängen Sie nun die mit den Fassadenplatten versehenen Türen mit den Scharnieren in das Grundgerüst ein. Mit Hilfe eines Inbus-Schlüssels können die Scharniere an den Rahmenseiten der Tür justiert werden.

Architectural detail of a steel-framed balcony with lattice windows and a door (no text or symbols)

Close-up of a hand adjusting a metal panel against a modern building facade (no text or symbols visible)

Schließen Sie nun die Türen, richten die Frontwand parallel zur Tür aus und dübeln Sie diese dann mit der Schwelle am Fundament an. (Dübel sind nicht im Lieferumfang enthalten!)

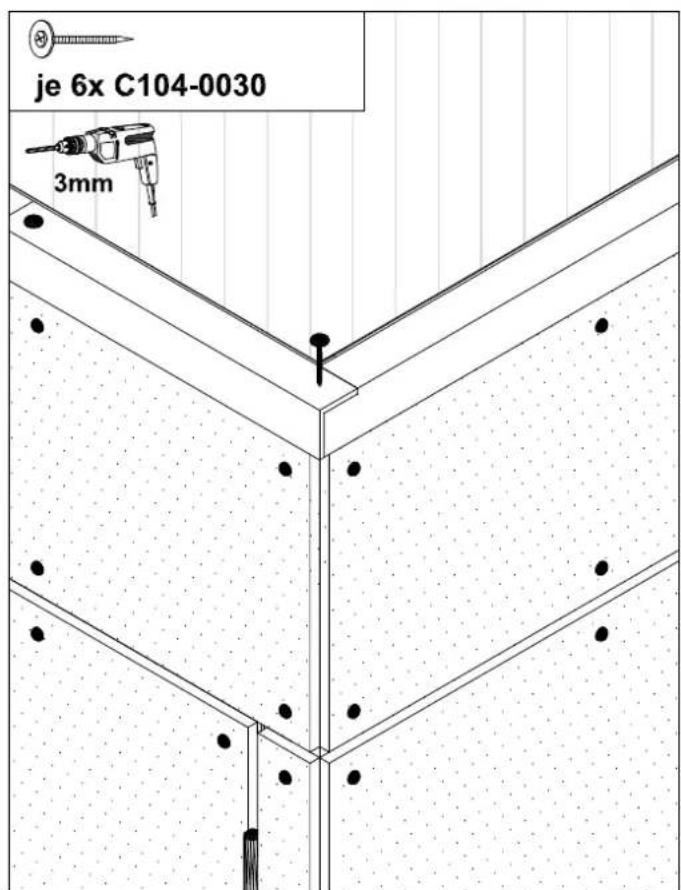

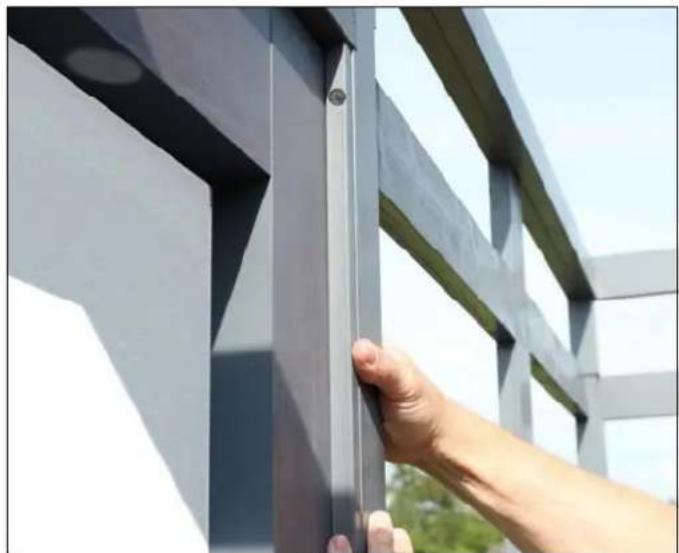

Bringen Sie nun die seitlichen Blendleisten so an, daß der die Holzaußenseite des Türrahmens mit der Außenkante der Holzkonstruktion bündig ist. Verschrauben Sie nun die seitlichen Leisten mit je 6x C105-0030 von innen mit den Pfosten bzw. die obere mit 5x C105-0030 von unten mit dem Türsturz. Behalten Sie einen Abstand von ca. 4cm zum Ende der Leiste. Danach verschrauben Sie mit 6x C105-0030 die Anschlagsleiste mit einer Auflage von 2cm am festzustellenden Türflügel. Bohren Sie alle Schraublöcher vor!

Metallic mechanical component with multiple slots and a cylindrical shaft (no text or symbols visible)

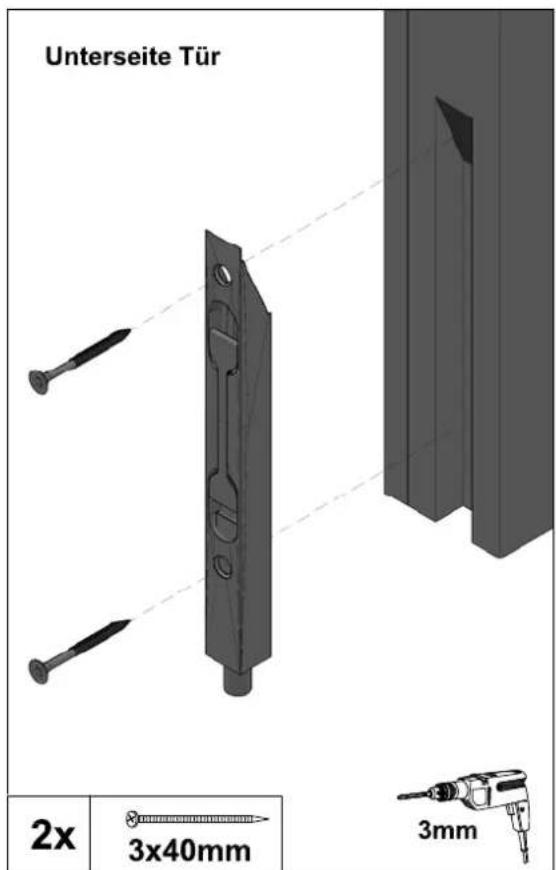

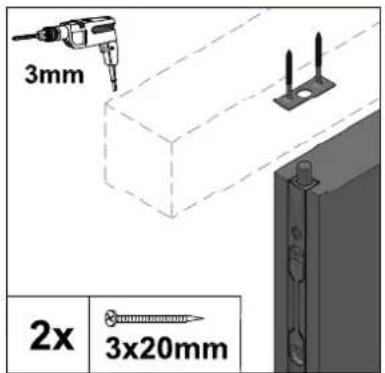

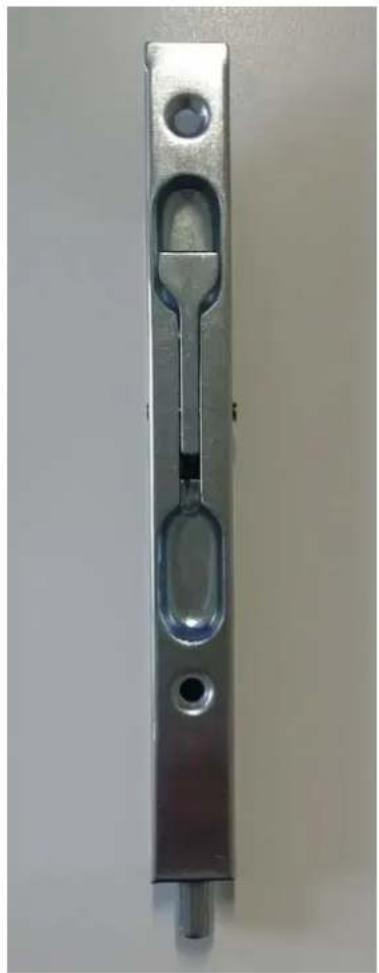

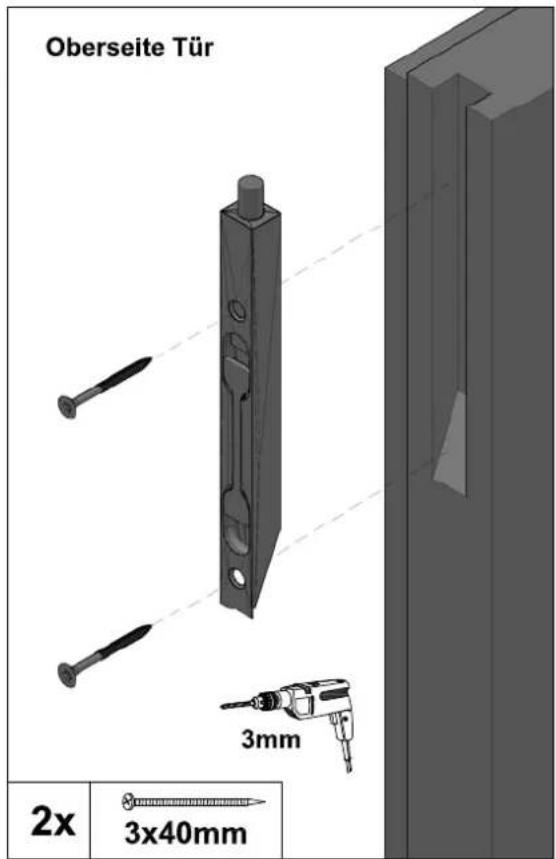

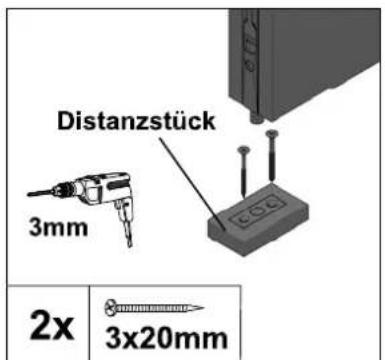

Schrauben Sie nun die beiden Feststellriegel mit Hilfe der Schrauben je 2x (3x40mm) nach dem Vorbohren jeweils oben und unten in die dafür vorgesehenen Aussparungen. Danach schrauben Sie die beiden dazugehörigen Bleche mit Hilfe der Schrauben je 2x (3x20mm) oben in den Türsturz und unten in den den Boden. (Unten muss das Blech mit einem Distanztück (bauseits) etwas unterfüttert werden.)

Person holding a metal lock attached to a door with a circular hole, outdoors (no text or symbols visible)

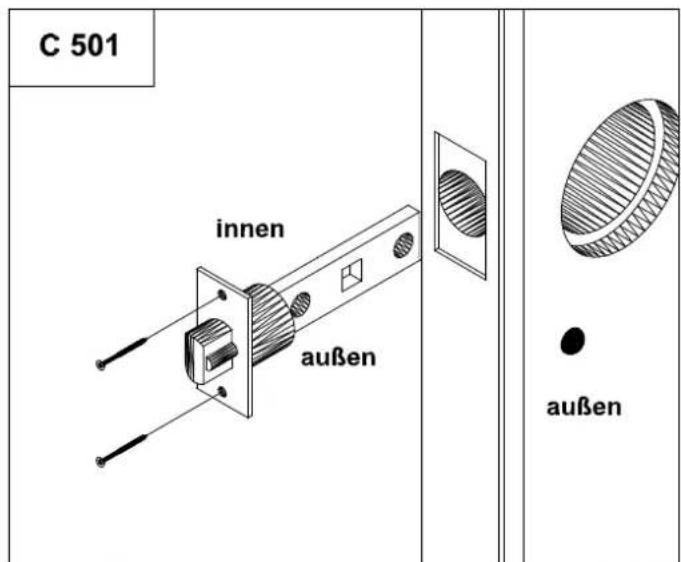

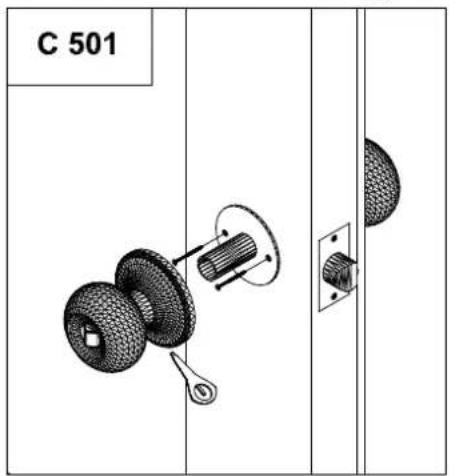

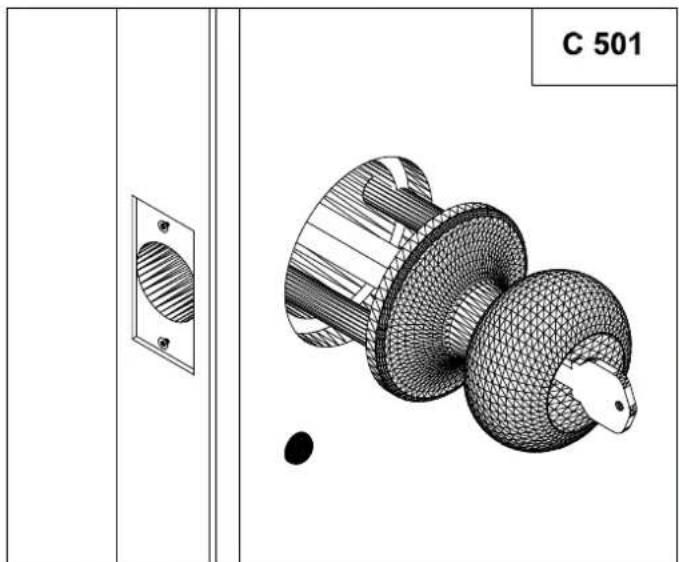

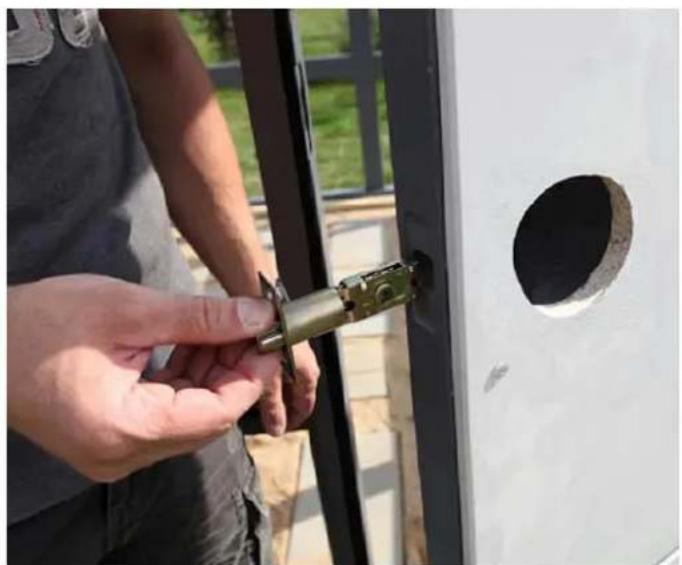

Montieren Sie nun das Türschloss. Erst schieben Sie die Falle in die im Türblatt dafür vorgesehene Stelle und ver - schrauben diese dann mit den beiden dem Schloss beiliegenden Schrauben. Achten Sie auf die Ausrichtung der Falle!

Technical drawing of a mechanical component with cross-sectional view and 3D mesh model (no text or symbols)

Close-up of a person adjusting a metal door lock outdoors near a window (no text or symbols visible)

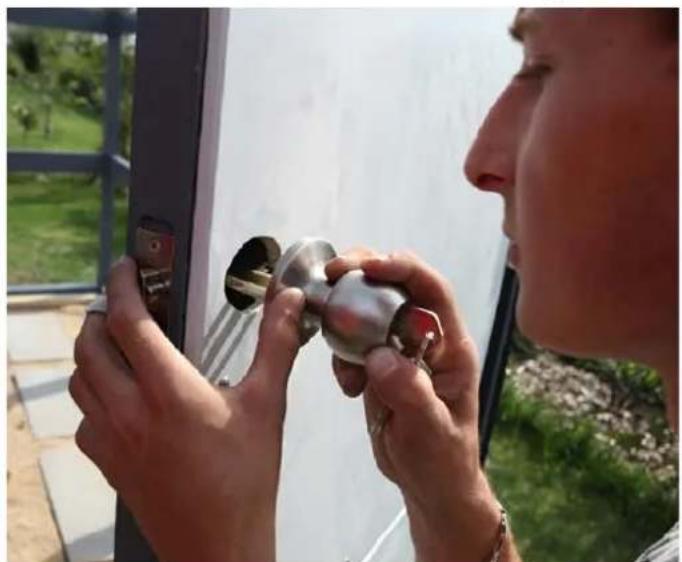

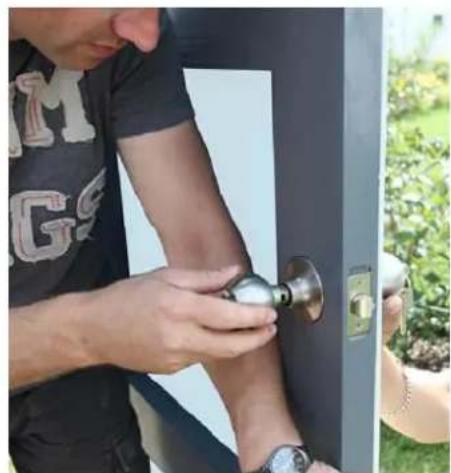

Schieben Sie nun den äusseren Türknauf mit dem Mitnehmer in die dafür vorgesehene Bohrung an der Außenseite der Tür. Das Schlüsselloch zeigt dabei nach unten!

Close-up of hands installing or adjusting a door lock using a power tool (no text or symbols visible)

Person adjusting a metal door lock on a wall, outdoors with greenery in the background (no visible text or symbols)

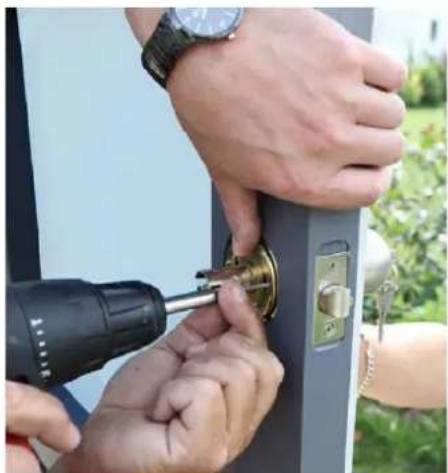

Positionieren Sie nun das messingfarbene Metallunterteil exakt mittig in der Aussparung um es mit den Außenteil des Schlosses mit Hilfe der beiliegenden Schrauben zu verschrauben. Klipsen Sie nun den Edelstahlsockel auf das Metallunterteil und stecken den inneren Drehknauf auf. Dazu drücken Sie mit dem kleinen Metallstift die Feder hoch damit der Knauf einrasten kann.

Close-up of hands installing or adjusting a black metal frame on a paved outdoor structure (no text or symbols visible)

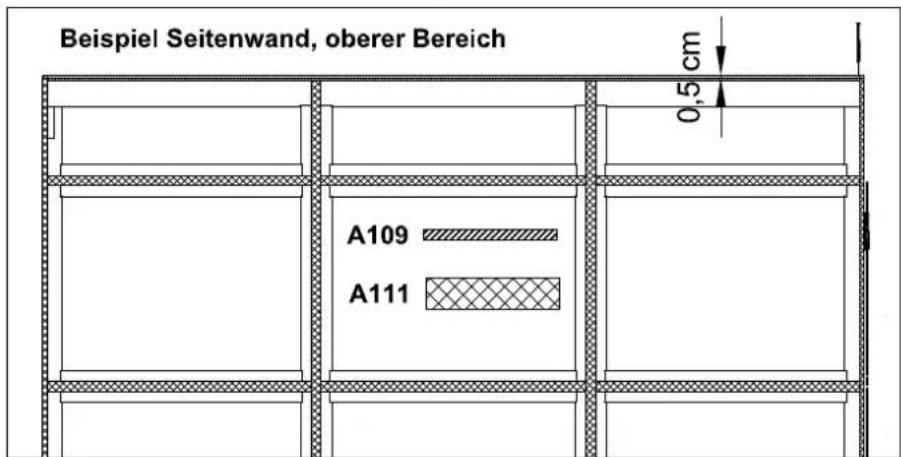

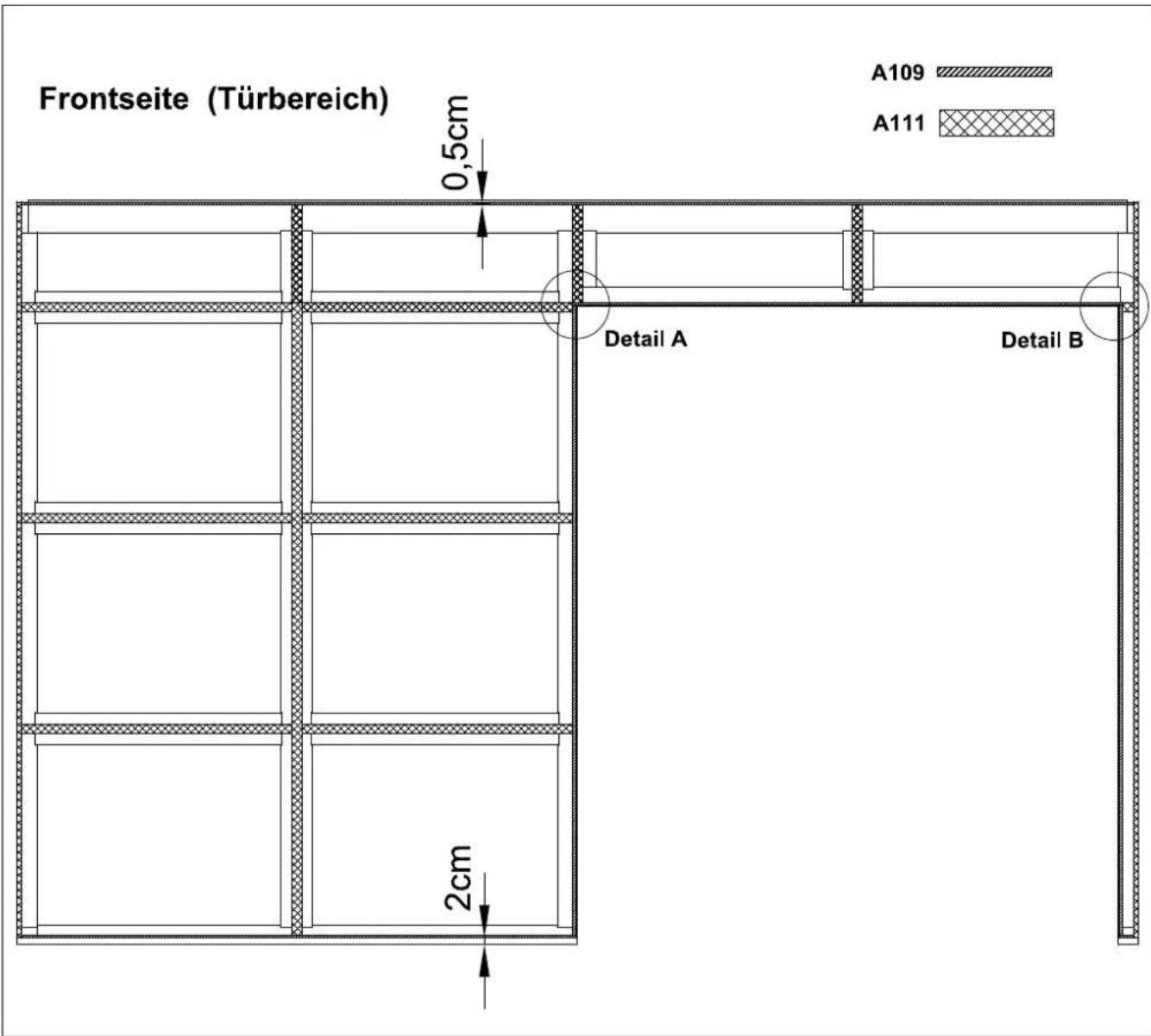

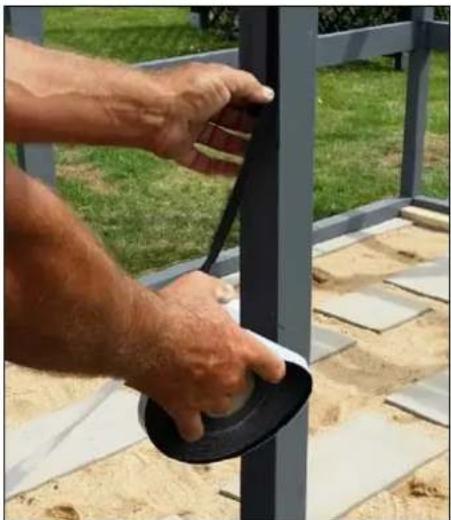

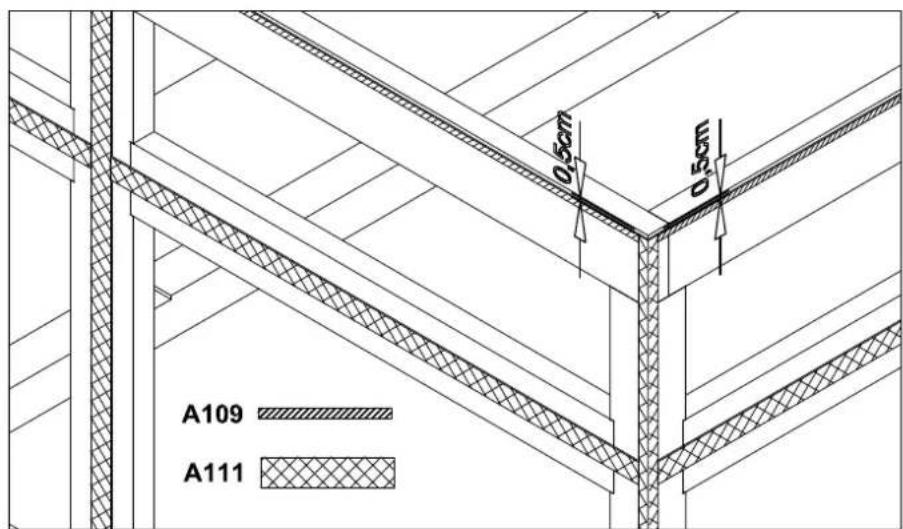

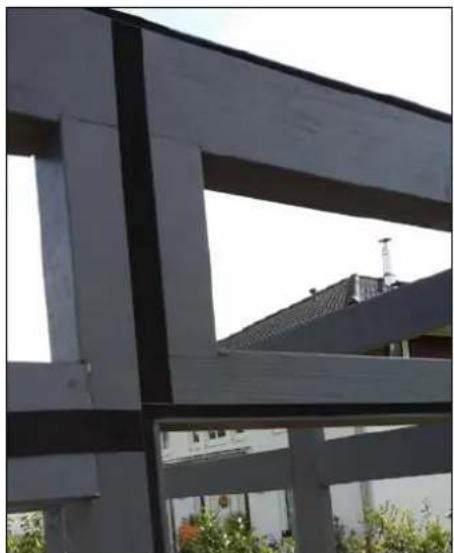

Bekleben Sie das Grundgerüst mit dem EPDM Dichtband A109 (9mm breit) und A111(30mm breit). Verwenden Sie für die Bereiche in denen 2 Platten aneinander stoßen A111 und für die Ober- und Unterseite des Gerüstes A109. Das Dichtband muss ohne Abstand dicht auf Stoß geklebt werden um eindringendes Wasser zu verhindern.

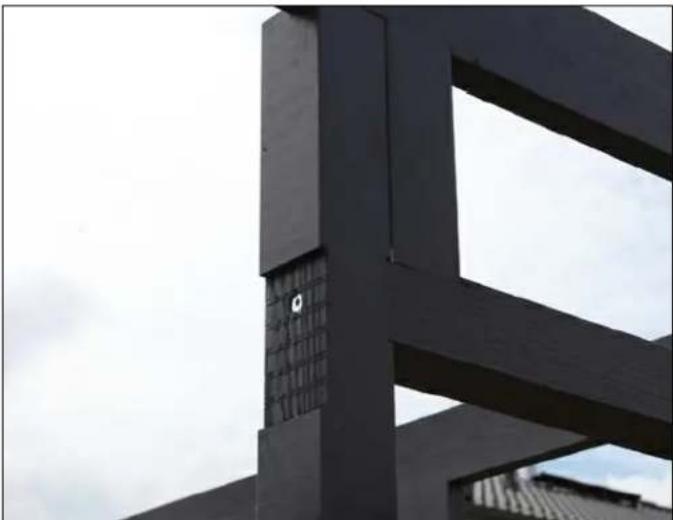

In den Eckbereichen kleben Sie das Dichtband zu gleichen Teilen um die Ecke. Halten Sie oben einen Abstand von 0,5cm bis zur Kante!

Exterior view of a modern building with large windows overlooking greenery and distant water (no signage or text visible)

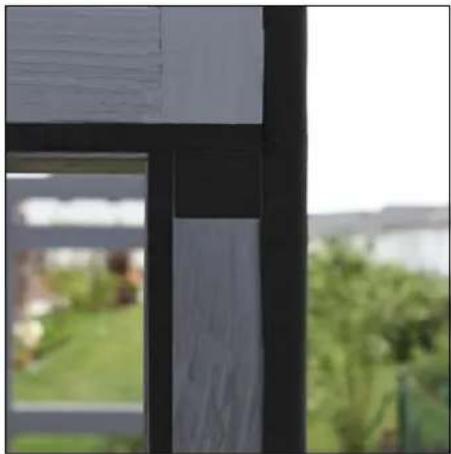

Kleben Sie das Dichtband genau auf Stoß um das Eindringen von Feuchtigkeit zu verhindern! Lassen Sie die senkrechten Dichtbandstreifen durchgehen und kleben Sie im Anschluss die waagerechten Streifen passgenau dazwischen. Halten Sie oben einen Abstand von 0,5cm bis zur Kante!

Exterior view of a modern building facade with structural beams and a tiled roof (no signage or text visible)

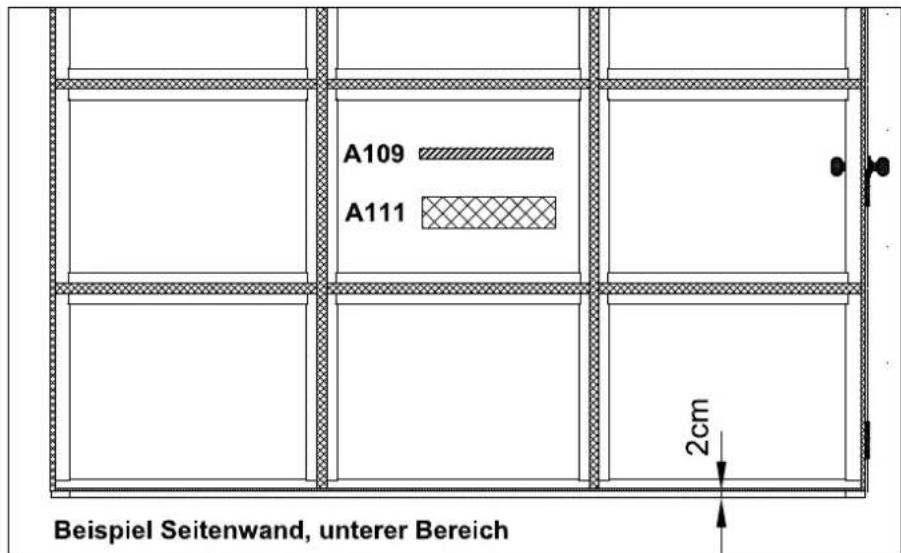

Beginnen Sie mit dem unteren Dichtband (A109) 2cm von der Unterkante des Gebäudes. Kleben Sie das Dichtband generell genau auf Stoß um das Eindringen von Feuchtigkeit zu verhindern!

Beginnen Sie mit dem unteren Dichtband (A109) 2cm von der Unterkante des Gebäudes, von der Oberkante halten Sie 0,5cm Abstand.

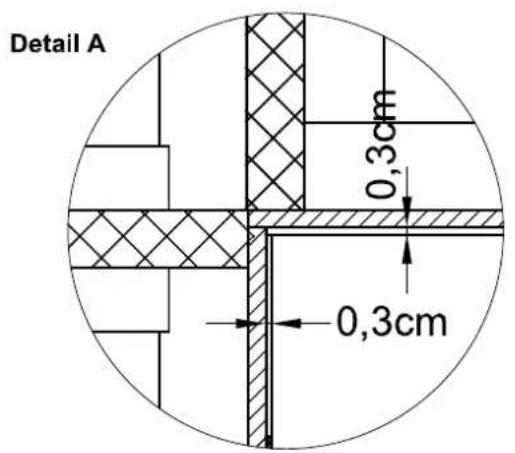

Lassen Sie im Türbereich rechts 3mm Luft an der Innenkante bis Sie das Dichtband A109 kleben. Auf der linken Seite fangen Sie bündig an.

Person using a power tool to install or install a metal frame structure against a clear blue sky (no text or symbols visible)

Beginnen Sie beim Verschrauben der Platten mit den schmalen Streifen rechts der Tür. Kontrollieren Sie die rechten Winkel mit der Wasserwaage und lassen Sie 1cm Luft zwischen den Platten!

3D architectural rendering of a steel-framed building facade with structural beams and a bolted detail (no text or symbols)

Two people installing or adjusting a large wall panel outdoors under clear sky (no text or symbols visible)

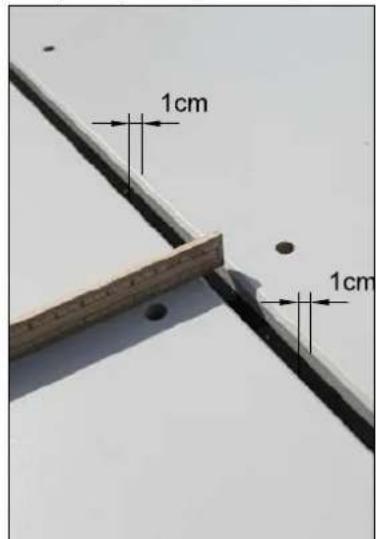

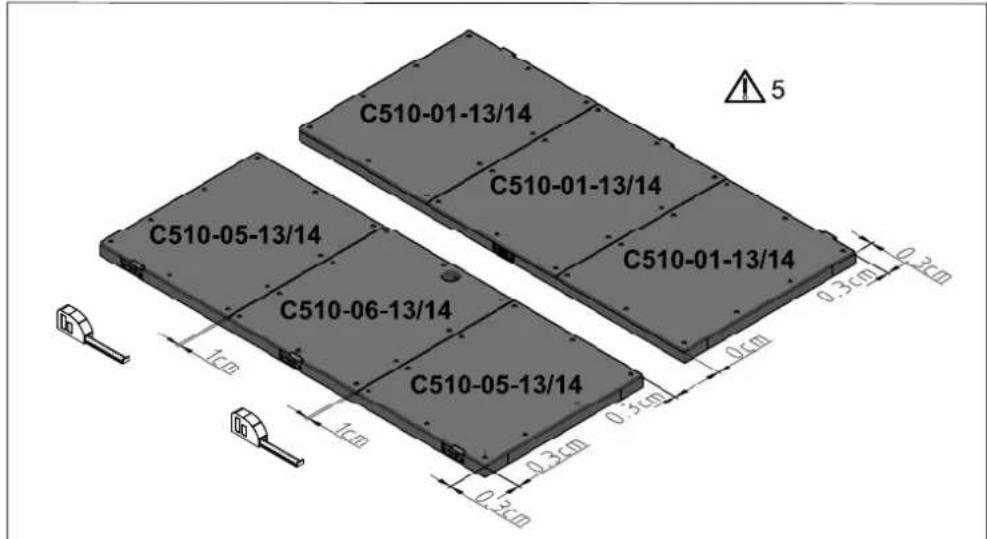

Verschrauben Sie nun die restlichen Fassadenplatten mit ebenfalls 1cm Luft sowohl in der Waageals auch in der Senkrechten.

Four-panel image of a divided square with four small circular elements on the top and bottom (no text or symbols)

Richten Sie die Platten sorgfältig nach dem rechten Winkel aus um eine schönes gleichmäßiges Fugenbild an der Gebäudehülle zu bekommen. Befestigen Sie nun die Schwelle der Frontseite des Gebäudes mit dem Fundament.

Close-up of hands reaching toward a wooden beam with a watch, against a plain sky background (no text or symbols visible)

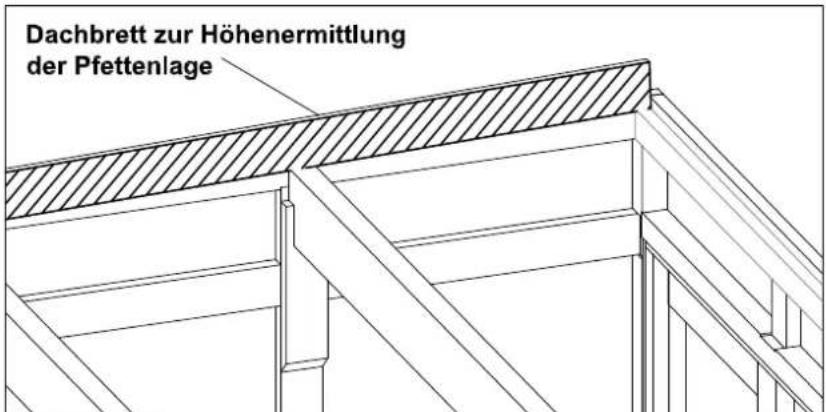

Um die genaue Lage der Pfette und der Pfettenschuhe zu ermitteln, legen Sie ein Dachbrett hochkant vom Auflager vorne bis über die hintere Rähm. Zeichnen Sie dann die Unterkante der Pfette an und ermitteln so die genaue Lage der Pfettenschuhe.

Close-up of a hand using a power tool to work on a blue and black metal structural panel (no text or symbols visible)

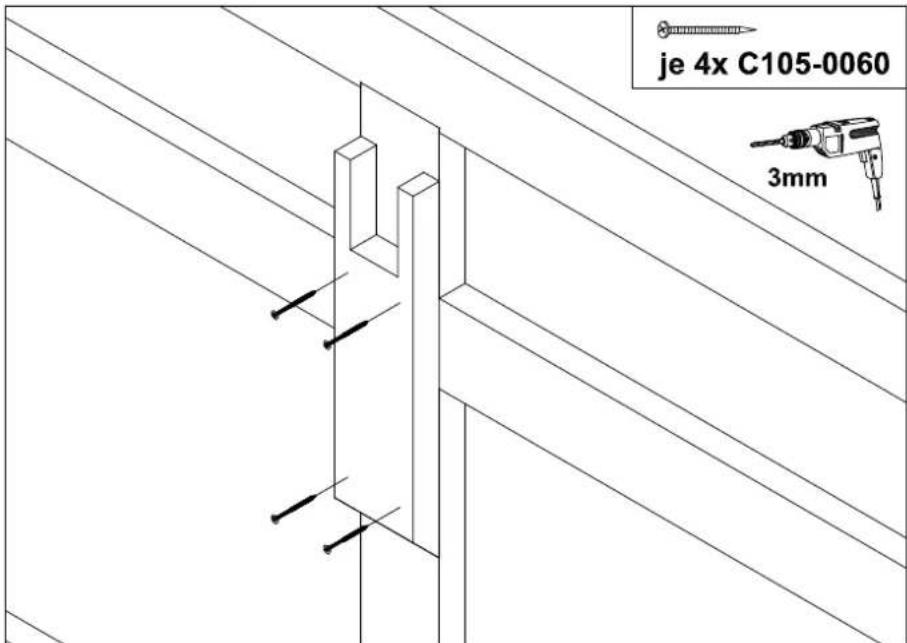

Verschrauben Sie die Pfettenschuhe nach dem Vorbohren mit jeweils 4x C105-0060 von innen an den Mittelpfosten.

Close-up of wooden beams and metal beams against a blue sky background (no text or symbols visible)

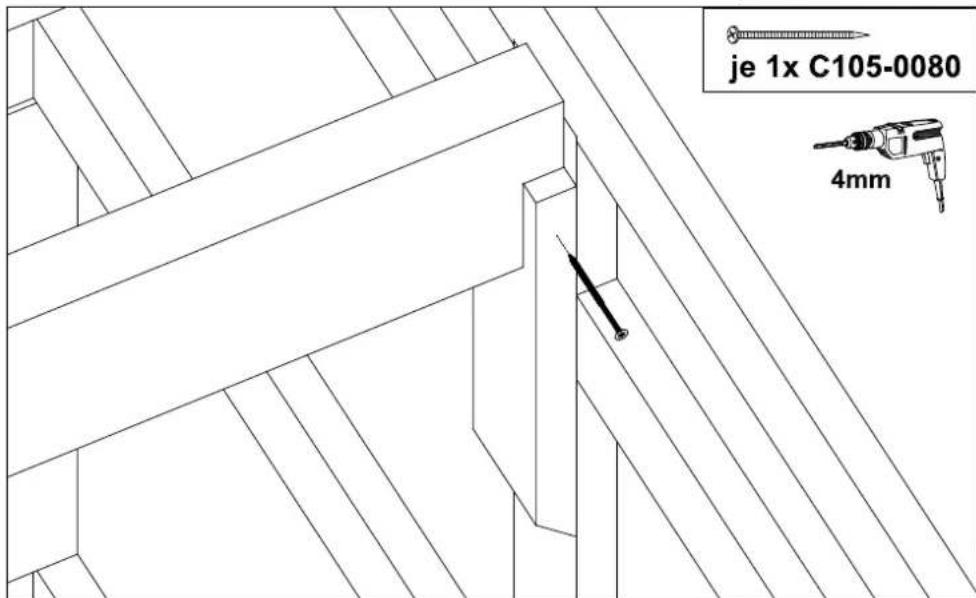

Legen Sie die Pfette in die Aussparungen der Pfettenschuhe und verschrauben Sie die Pfette nach dem Vorbohren mit je 1x C105-0080 von innen durch den Pfettenschuh.

Person using a power tool to cut or mark wood on a window, with a house and greenery in the background (no visible text or symbols)

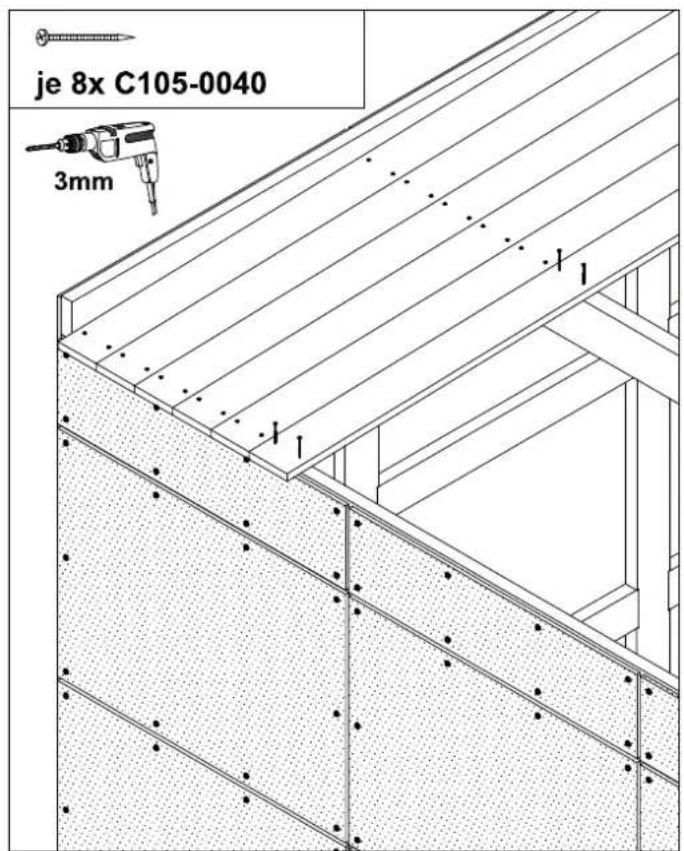

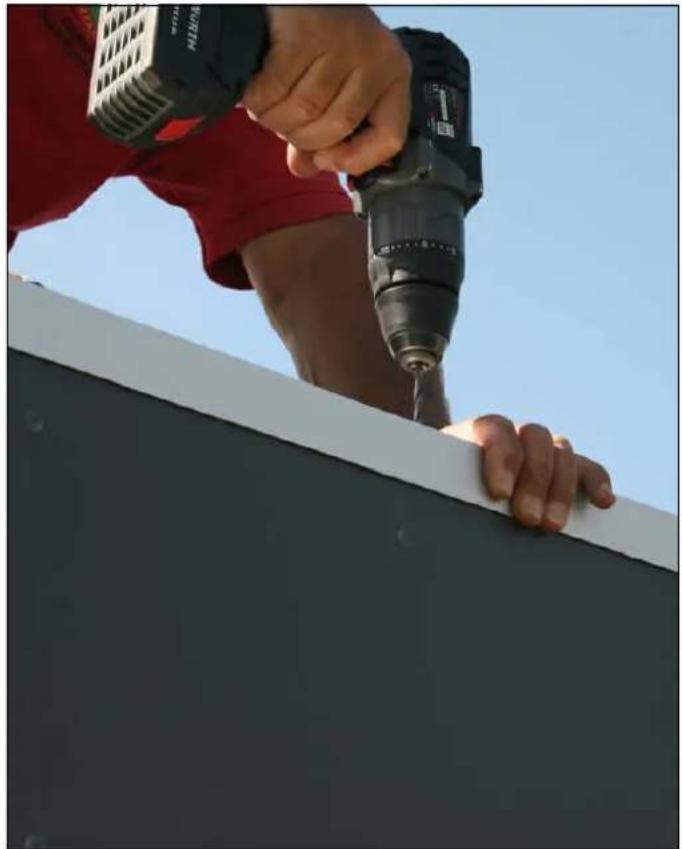

Verschrauben Sie die Profilschalungsbretter nach dem Vorbohren mit jeweils 2x C105-0040 vorne auf dem Kantholz hinter der Rähm, auf den beiden Pfetten und auf der Rähm hinten. Die Dachschalung wird an der Rückseite des Gebäudes überstehen um ggf. die Montage einer Regenrinne (optional) zu erlauben.

Bitte beachten Sie daß die Montage der Regenrinne (optional) vor dem Anbringen der Aluminiumschiene erfolgen muss!

Close-up of a wooden deck with white trim and black panels, no text or symbols visible

Befestigen Sie nun die Aluminiumschiene A100-220 (Winkelschiene) mit 10x B510 am Ende der überstehenden Dachschalung. Die Aluminiumschienen werden in der Standardlänge von 220cm geliefert und müssen bauseits angepasst werden. Sie sollten an den Längsstößen 2cm überlappen.

Architectural cross-section diagram showing structural components with no visible text or symbols

Person installing or adjusting a black cover on a roof panel outdoors, with green lawn and residential buildings in the background (no visible text or symbols)

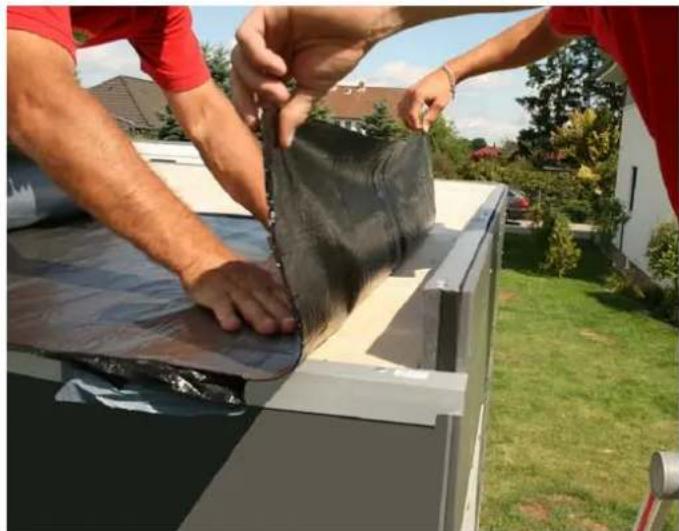

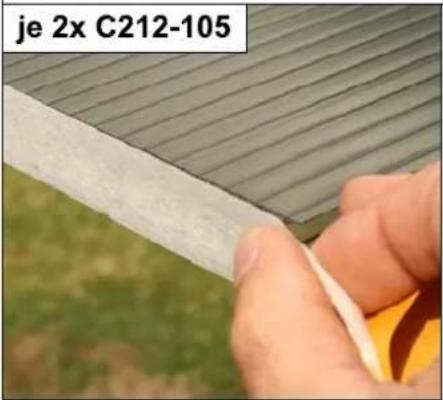

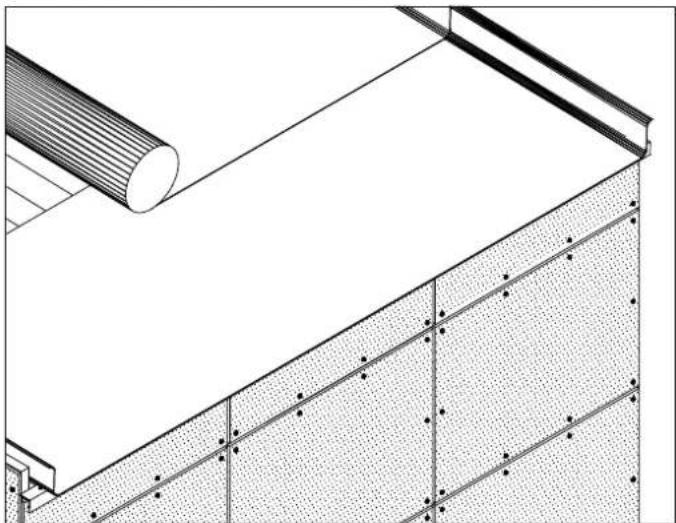

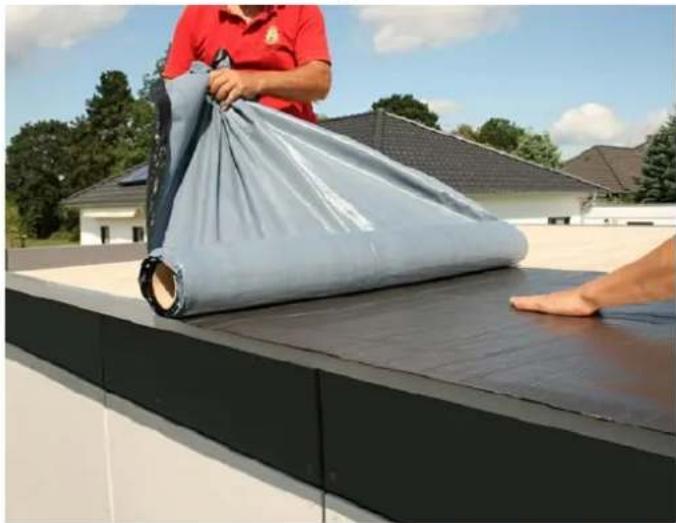

Verlegen Sie nun die selbstklebende Dachbahn. Das Verlegen der Bahn erfolgt quer zum Gefälle. Rollen Sie ca. 100cm der Folie ab und lassen Sie die Schutzfolie zum genauen Ausrichten der Bahn vorerst dran. Erst nach dem genauen Ausrichten ziehen Sie die Schutzfolie auf ca. 10cm ab und fixieren Sie die Bahn genau.

Architectural cross-section diagram showing structural layers and construction details (no text or symbols)

Person installing a large gray tarp on a rooftop, with other buildings and trees in the background (no visible text or symbols)

Lassen Sie auch über den Rand hinaus genügen Folie überstehen um einen guten Randabschluss zu gewährleisten. Nach dem vollständigen Verkleben der ersten Bahn nehmen Sie nun die zweite und lassen sie ca. 20cm überlappen. Durch Anwalzen besonders im Überlappungsbereich gewährleisten Sie eine gute Verklebung.

Technical line drawing of a mechanical assembly with diagonal braces and a tool, no visible text or symbols

Close-up of a white metal panel with a small bolt attached, against a textured beige surface (no text or symbols visible)

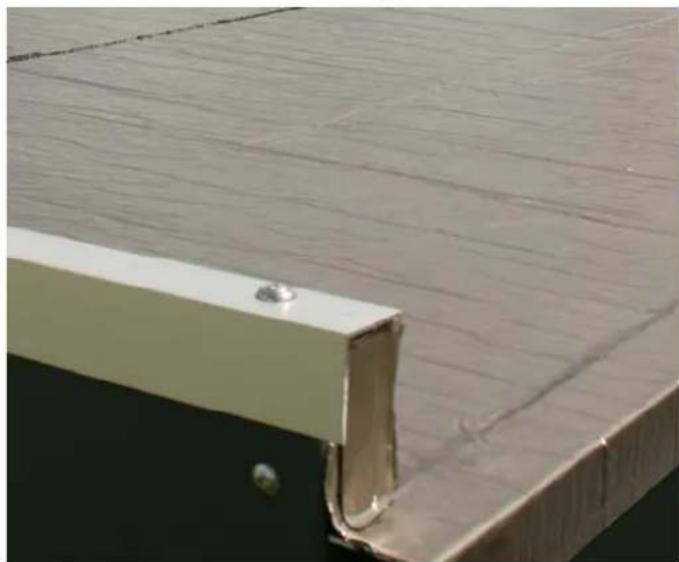

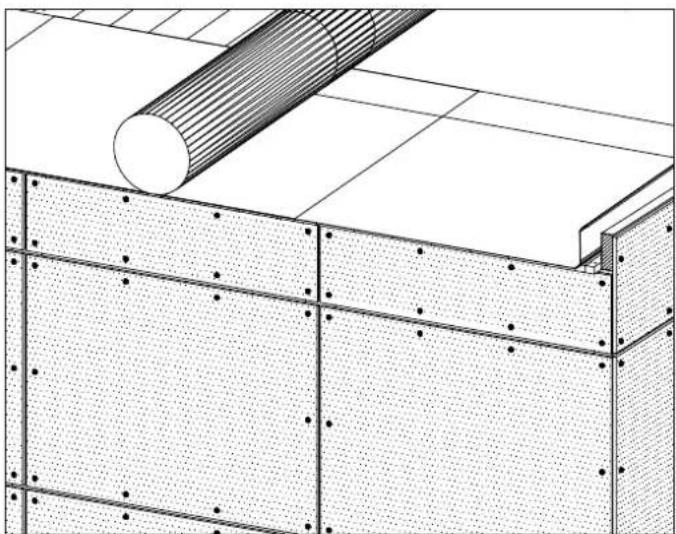

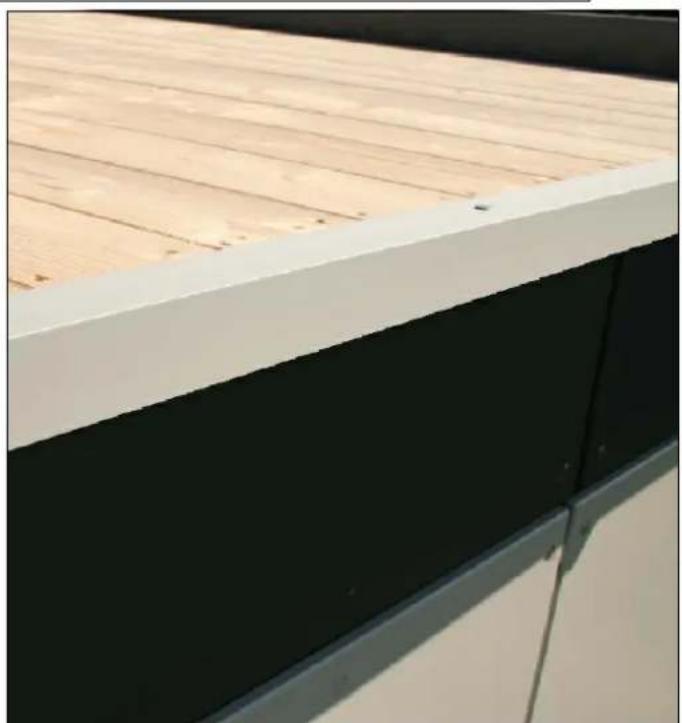

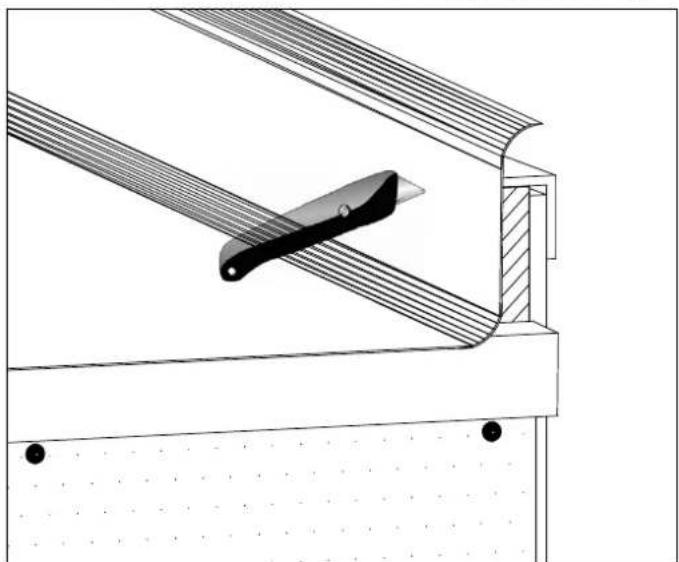

Nach dem Verkleben und Anwalzen der Dachbahnen schneiden Sie die Randbereiche mit einem Cutter passend.

Person using a power tool to lift a wall-mounted panel, clear blue sky (no text or symbols visible)

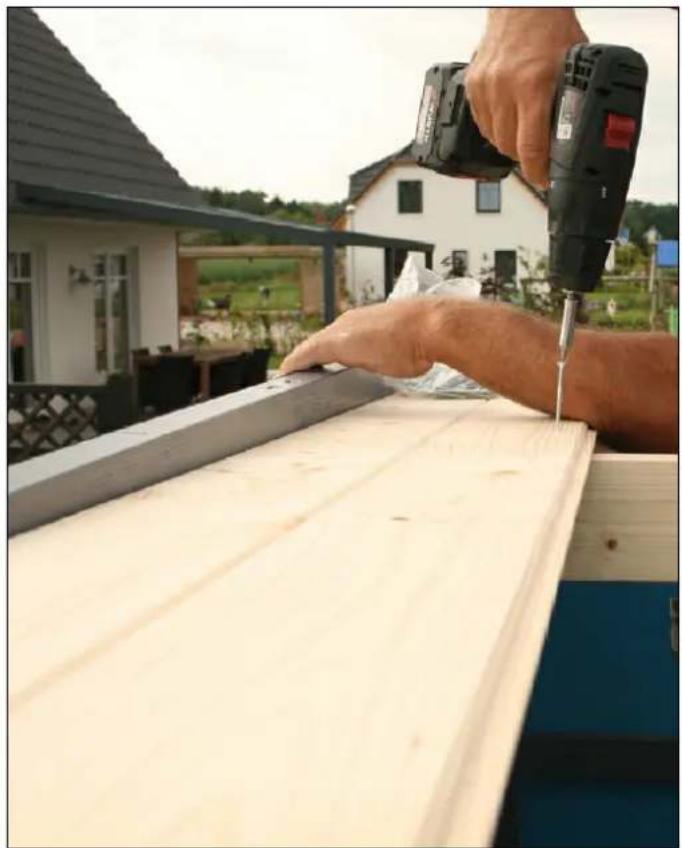

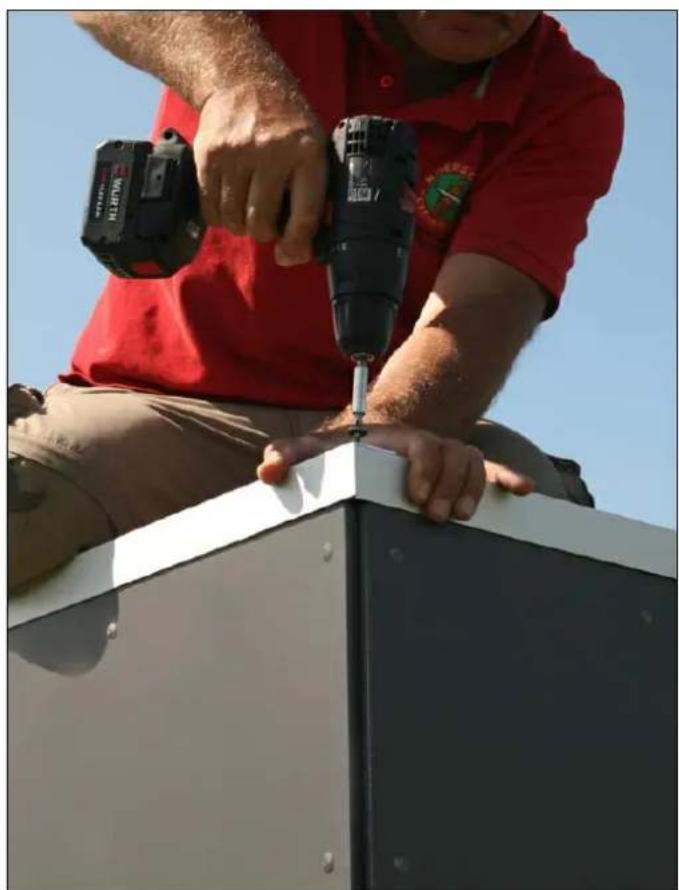

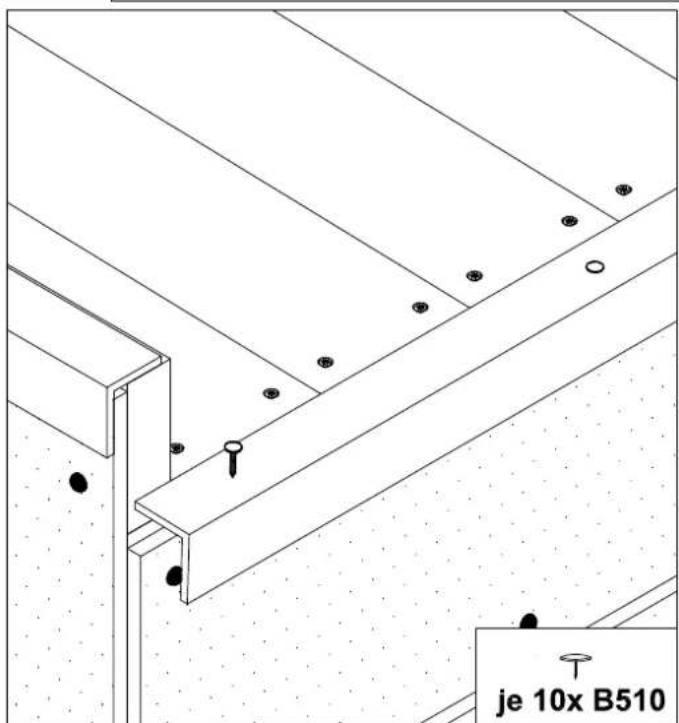

Verschrauben Sie die Aluminiumschienen (A100-220) nach dem Vorbohren mit 6x C104-0030 an der Dachkante mit der Rähm. Lassen Sie die Längsstöße der Aluminiumschienen 2cm überlappen

Person in red polo shirt using a drill bit on a metal bracket under clear sky (no text or symbols visible)

In den Ecken legen Sie die Schienen übereinander und verschrauben Sie diese mit nur einer Schraube zusammen.

View through a window frame showing a grassy field with trees and a distant house (no text or symbols visible)

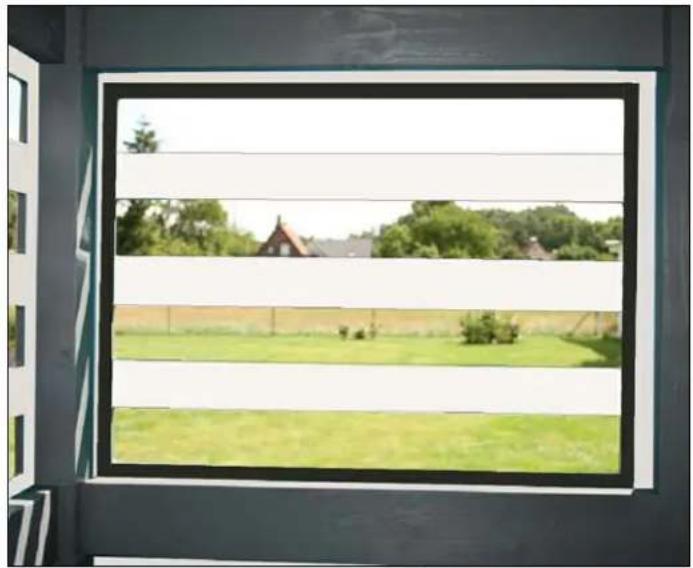

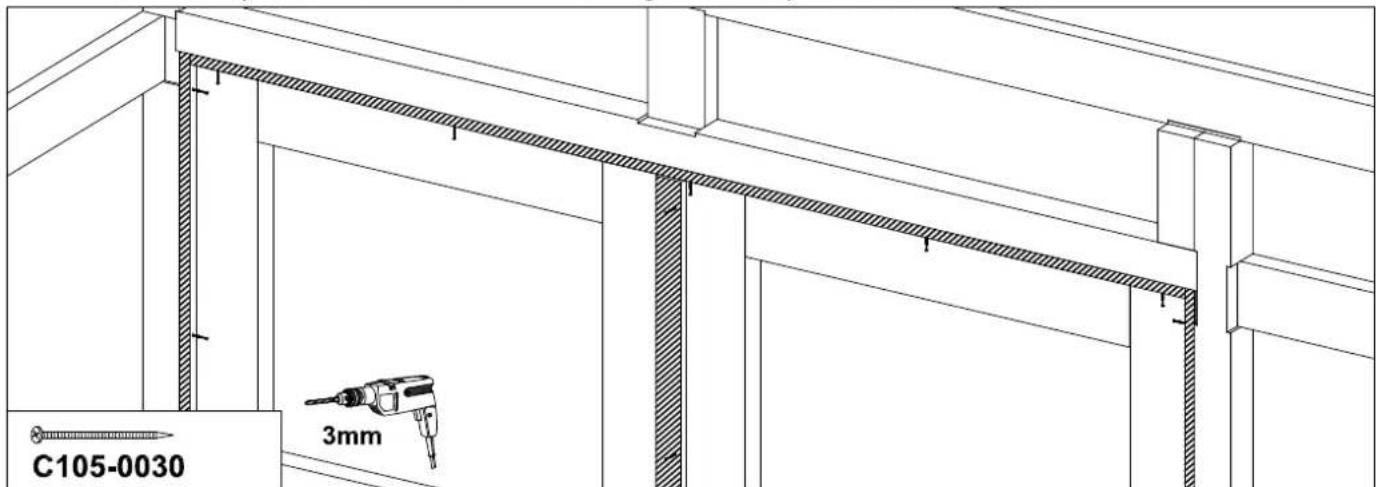

Bringen Sie nun das EPDM Dichtband A109 als Abdichtung von innen als seitlichen Streifen an den Fensterfassadenplatten an. (Beginnen Sie direkt im Anschluß an die Öffnungen). Danach kleben Sie die fehlenden Streifen oben und unten passgenau ein.

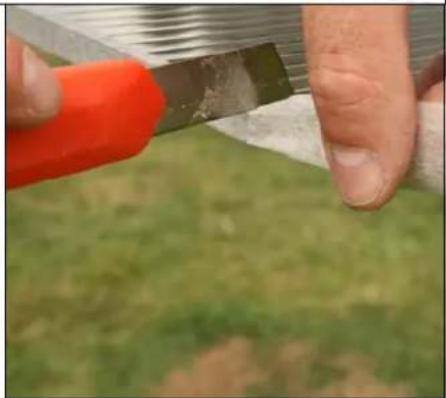

Tipp: Entfernen Sie die bedruckte Schutzfolie von der späteren Außenseite der Doppelstegplatten komplett. Um eine Verwechselung der Seiten zu vermeiden entfernen Sie die die Folie auf der anderen Seite nur im Randbereich auf ca. 5cm.

Close-up of hands using a red tool to cut a green surface, no visible text or symbols

Kleben Sie nun das Dichtband C212-105 an beide offenen Seiten der Doppelstegplatten, um diese gegen eventuelle Feuchtigkeit zu verschließen und ein unschönes Beschlagen zu verhindern.

Technical line drawing of a structural joint or panel assembly (no text or symbols)

Person opening a large window with horizontal blinds, viewed from behind (no text or symbols visible)

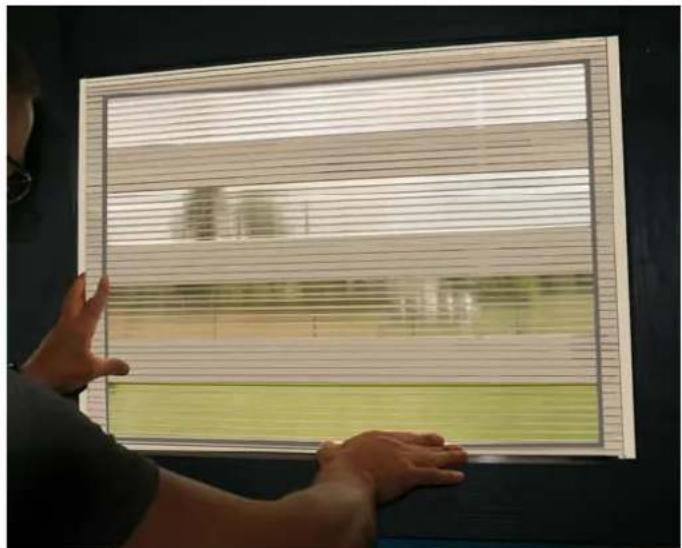

Stellen Sie nun die Doppelstegplatten C200-250 in die entsprechenden Rahmen an das Dichtband und messen die Länge der Blendleisten ab, um diese entsprechend zu kürzen.

Exterior view of a modern industrial building facade with black metal panels and horizontal slats, set against a grassy outdoor background (no signage or text visible)

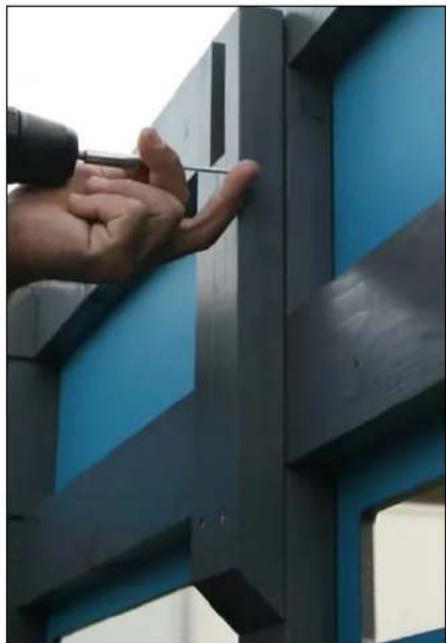

Drücken Sie die Blendleisten beim Anbringen gegen die Platten um die Dichtigkeit gegen das Eindringen von Wasser zu gewährleisten. Sägen sie die Blendleisten passend ab und schrauben nun die seitlichen Blendleisten mit jeweils 3x C105-0030 von innen in den Fensterrahmen. Dann kürzen Sie die waagerechten Blendleisten und verschrauben diese mit jeweils 4x C105-0030 am oberen und unteren Querriegel.(Bohren Sie mit 3mm vor) Nun entfernen Sie die verbliebene unbedruckte Schutzfolie von der Innenseite der Doppelstegplatten.

Modern modular space unit with open doors and greenery under a blue sky (no text or symbols visible)
