BRUKSANVISNING ZDI210W ZANUSSI

Tack för att du valt en produkt ifrån oss.

Vi hoppas att du får stor nytta av dina nya produkt och vi hoppas att du även i fortsättningen väljer hushållsprodukter ifrån oss.

Läs noga igenom denna bruksanvisning och spara den som referensdokument under produktens livslängd. Om produkten byter ägare skall också bruksanvisningen överlämnas till den nya användaren.

Innehåll

Säkerhetsinformation ____ 3

Kontrollpanel ____ 4

Programöversikt ____ 7

När maskinen används första gången ____ 7

Ställ in vattenavhärdaren ____ 8

Fylla på sköljmedel ____ 10

Justera doseringen av sköljmedel ____ 11

Ladda bestick och porslin ____ 11

Användning av diskmedel ____ 14

Plocka ur disken ____ 15

Skötsel och rengöring ____ 15

Miljöskydd ____ 17

Om maskinen inte fungerar ____ 17

Tekniska data ____ 19

Förbrukningsvärden ____ 20

Information till provningsanstalter ____ 20

Installation 21

Med reservation för ändringar

Säkerhetsinformation

För din egen säkerhet och för att du skall kunna använda diskmaskinen på korrekt sätt är det viktigt att du noggrant läser igenom denna bruksanvisning, inklusive tips och varningar, innan du installerar och använder diskmaskinen första gången. För att undvika onödiga misstag och olyckor är det viktigt att alla som använder diskmaskinen har god kännedom om dess skötsel och skyddsanordningar. Spara denna bruksanvisning och se till att den följer med diskmaskinen om den flyttas eller säljs, så att alla som använder diskmaskinen får korrekt säkerhetsinformation och information om hur maskinen skall skötas.

Korrekt användning

• Denna diskmaskin är endast avsedd för diskning av husgeråd som är lämpliga för maskindiskning.
• Häll aldrig lösningsmedel i diskmaskinen. Det finns risk för explosion.
• Knivar och andra vassa föremål måste placeras i bestickskorgen med spetsarna vända nedåt eller läggas ned i den övre korgen.
• Använd endast produkter (diskmedel, salt och sköljmedel) som är avsedda för diskmaskiner.
• Öppna inte luckan när maskinen är i drift. Het ånga kan strömma ut.
• Plocka inte ut disk ur diskmaskinen förrän diskprogrammet är klart.

• Koppla loss maskinen från eluttaget och stäng vattenkranen efter användning.

• Service på denna produkt får endast utföras av en auktoriserad servicetekniker och endast originaldelar får användas.

• Du får inte under några omständigheter försöka reparera diskmaskinen på egen hand. Reparationer som utförs av oerfarna personer kan orsaka personskador och allvarliga funktionsstörningar. Kontakta din lokala serviceverkstad. Begär alltid att originalreservdelar används.

Allmän säkerhet

• Maskindiskmedel kan orsaka kemiska brännskador i ögon, mun och hals. Det kan vara livsfarligt! Följ säkerhetsanvisningarna från tillverkaren av diskmedlet.
• Vattnet i diskmaskinen är inte avsett att drickas. Rester från diskmedlet kan fortfarande finnas kvar i maskinen.
• Var noga med att alltid hålla luckan stängd när maskinen inte laddas eller plockas ur. Då finns ingen risk att någon snubblar på den öppna luckan och skadar sig.
• Sitt eller stå inte på luckan när den är öppen.

Barnsäkerhet

• Denna maskin är avsedd att användas av vuxna personer. Låt inte barn använda diskmaskinen utan tillsyn.
• Förvara allt förpackningsmaterial utom räckhåll för barn. Risk för kvävning kan föreligga.
• Förvara alla diskmedel på en säker plats utom räckhåll för barn.
• Håll barn borta från diskmaskinen när luckan är öppen.

Installation

• Kontrollera att diskmaskinen inte har skadats under transporten. Anslut aldrig en skadad maskin till ett eluttag. Kontakta din återförsäljare om maskinen är skadad på något sätt.
• Allt förpackningsmaterial måste avlägsnas innan maskinen används.
• Allt el- och VVS-arbete som krävs för att installera denna maskin måste utföras av en kvalificerad och kompetent person.

• Det är av säkerhetsskäl farligt att ändra specifikationerna eller att försöka modifiera denna produkt på något sätt.

• Använd inte diskmaskinen om nätkabeln eller vattenslangarna är skadade eller om maskinens kontrollpanel, övre panel eller sockel är skadad så att det finns risk att man kommer åt maskinens invändiga komponenter. Kontakta vår lokala serviceavdelning för att undvika säkerhetsrisker.

• Det är förbjudet att borra i diskmaskinens paneler. Det kan bli skador på komponenterna i vatten- och elsystemet.

WARNING

För anslutning av elektricitet och vatten, följ noga anvisningarna i respektive avsnitt.

Kontrollpanel

1. Programvalsknappar
2. Knapp för Födröjd start
3. Kontrollampor
4. Strömbrytare På/Av
5. Funktionsknappar

Inställningsläge

Maskinen är i inställningsläge när strömbrytarens kontrollampa är tänd och alla programlampor är släckta.

VIKTIGT

Tänk alltid på att när du:

- väljer ett diskprogram, eller

- ställer in vattenavhärdaren,

MÅSTE maskinen vara i inställningsläge.

Om en programlampa är tänd så är det senast utförda programmet fortfarande inställt.

I detta fall måste programmet avbrytas.

1. Håll funktionsknapp B och C intryckta samtidigt tills alla programlampor har släckts.

2. Släpp funktionsknapp B och C.

Funktionsknappar	Utöver valet av diskprogram kan även följande funktioner väljas med dessa knappar:– vattenavhärdarens inställning,– avbryta ett program som pågår.
Programvalsknappar	• Starta diskprogrammet:1. Tryck på strömbrytaren. Strömbrytarens kontrollampa tänds.2. Tryck på knappen för önskat program.Motsvarande kontrollampa förblir tänds. Kontrollampan för programmet och kontrollamporna för faserna i det valda programmet börjar att blinka.3. Cirka 3 sekunder efter den senaste intryckningen av en knapp startar programmet automatiskt. Så snart programmet startar slocknar kontrollamporna för samtliga programfaser utom lampan för den pågående fasen.VIKTIGTOm du vill ändra inställningarna när programmet väl har startat måste du avbryta det pågående diskprogrammet.
Knapp för Fördröjd start	Med denna funktion kan starten av programmet fördröjas 3, 6 eller 9 timmar. Nedräkningen minskar i steg om 3 timmar. Innan du väljer diskprogram, tryck på strömbrytaren och sedan på knappen Fördröjd start tills kontrollampan för 3, 6 eller 9 timmar tänds.Tryck på knappen för önskat diskprogram.Nedräkningen startar automatiskt efter cirka 3 sekunder.När nedräkningen löper ut startar diskprogrammet automatiskt. Kontrollampan förFördröjdstart släcks.För att avbryta fördröjd start som räknas ned:Tryck på knappenFördröjdstartills kontrollampan för 3, 6 eller 9 timmar släcks. Det valda diskprogrammet startar automatiskt.

VIKTIGT

Det går att välja diskprogram och fördröjd start även med luckan lite på glänt. I detta fall startar programmet eller nedräkningen när luckan stängs. Tills dess går det att ändra de aktuella inställningarna.

Kontrollampor
Disk1)	Lyser när disk- och sköljfaserna pågår.
Torkning1)	Lyser när torkfasen pågår.
Program klart→I	Tänds när diskprogrammet är klart. Maskinen har även andra indikatorer som t.ex. visar:• vattenavhärdarens inställning,• att ett larm utlösts p.g.a. ett fel på maskinen.
Saltpåfyllning2)	Tänds när specialsalt behöver fyllas på.Saltindikatorn kan lysa i flera timmar efter att salt har fyllts på.
Sköljmedel2)	Tänds när sköljmedel behöver fyllas på.

1) Så snart du väljer ett diskprogram börjar faskontrollamporna för programmet att blinka. Så fort programmet startar släcks alla faskontrollampor utom lampan för den pågående fasen, vilken lyser med fast sken.

2) Salt- och sköljmedelsindikatorerna lyser aldrig under ett diskprogram, även om salt och sköljmedel behöver fyllas på.

Programöversikt

Program Användning	Beskrivning
Intensiv 70°	Hårt smutsad disk.Porslin, bestick, kastruller och pan-nor	FördiskHuvuddisk2 mellanliggande sköljningarAvslutande sköljningTorkning
Normal 65°	Normalt smutsad disk.Porslin och bestick	FördiskHuvuddisk1 mellanliggande sköljningAvslutande sköljningTorkning
60° A30'	Lätt smutsad disk.Porslin och bestick	HuvuddiskAvslutande sköljning
BIO 50°	Normalt smutsad disk.Porslin och bestick	FördiskHuvuddisk1 mellanliggande sköljningAvslutande sköljningTorkning
Glas 45°	Normalt smutsad diskÖmtåligt porslin och glas	Huvuddisk1 mellanliggande sköljningAvslutande sköljningTorkning

När maskinen används första gången

Innan du använder diskmaskinen första gången:

- Kontrollera att anslutningarna för el och vatten har utförts enligt installationsanvisningarna

- Avlägsna allt förpackningsmaterial från ma- skinens insida

- Ställ in vattenavhärdaren

• Häll en liter vatten i saltbehållaren och fyll sedan på disksalt
• Fyll på sköljmedelsfacket

Om du använder tabletter som kombinerar sköljmedel och diskmedel:

Sköljmedel behöver inte fyllas på

– Ställ in vattenavhärdaren

– Tillsätt specialsalt

Vid användning av tabletter som kombinerar sköljmedel, diskmedel, saltfunktion och andra tillsatser:

Specialsalt eller sköljmedel behöver inte fyllas på.

Kontrollera om medlet du tänker använda är lämpligt för vattnets hårdhet i området där du bor. Följ tillverkarens instruktioner.

– Ställ in vattnets hårdhet på nivå 1.

VIKTIGT

Om torkresultaten inte är tillfredsställande rekommenderar vi att du gör så här:

1. Fyll på sköljmedel i sköljmedelsfacket.

Ställ in vattenavhärdaren

Diskmaskinen är utrustad med en

vattenavhärdare som avlägsnar mineraler och salt från det inkommande vattnet, ämnen som annars skulle ha en skadlig eller negativ effekt på maskinens funktion.

Ju mer mineraler och salter vattnet innehåller, desto hårdare är vattnet. Vattnets hårdhet mäts enligt ekvivalenta skalor: tyska grader (°dH),

1. Ställ in sköljmedelsdoseringen på läge 2.

Om du bestämmer dig för att i framtiden använda separata diskmedel och tillsatser rekommenderar vi att du gör så här:

– Fyll på salt- och sköljmedelsbehållaren.
– Ställ in vattnets hårdhet på den högsta nivån och kör 1 normalt diskprogram med tom ma-skin.
– Justera inställningen av vattnets hårdhet enligt den hårdhetsgrad vattnet har där du bor.
– Justera doseringen av sköljmedel.

franska grader (°TH) och mmol/l (millimol per liter, en internationell enhet för vattnets hårdhetsgrad).

Avhärdaren skall ställas in efter hur hårt vattnet är i området där du bor. Information om hur hårt vattnet är i området där du bor kan du få från det lokala Vattenverket.

°dH °TH mmol/l manuellt elektroniskt			Inställning av vattnets hårdhet		Användning av salt
51 - 70	91 - 125	9,1 - 12,5	2	nivå 10	ja
43 - 50	76 - 90	7,6 - 8,9	2	nivå 9	ja
37 - 42	65 - 75	6,5 - 7,5	2	nivå 8	ja
29 - 36	51 - 64	5,1 - 6,4	2	nivå 7	ja
23 - 28	40 - 50	4,0 - 5,0	2	nivå 6	ja
19 - 22	33 - 39	3,3 - 3,9	2	nivå 5	ja
15 - 18	26 - 32	2,6 - 3,2	1	nivå 4	ja
11 - 14	19 - 25	1,9 - 2,5	1	nivå 3	ja
°dH °TH mmol/l manuellt elektroniskt					salt
4 - 10	7 - 18	0,7 - 1,8	1	nivå 2	ja
< 4	< 7	< 0,7	1	nivå 1	nej

Avhärdaren måste ställas in på båda sätten: manuellt med reglaget inne i diskmaskinen och elektroniskt.

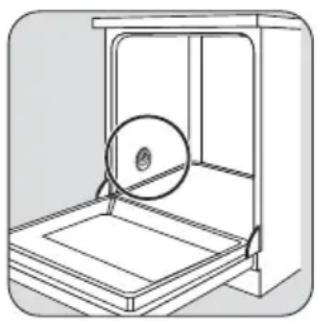

Manuell inställning av vattenavhärdaren (se tabell)

Ställ in vredet på läge 1 eller 2.

Vattenavhärdaren är fabriksinställd på läge 2.

Elektronisk inställning av vattenavhärdaren (se tabell)

VIKTIGT

Vattenavhärdaren är fabriksinställd på läge 5.

1. Diskmaskinen måste stängas av. Stäng av diskmaskinen genom att trycka på strömbrytaren.
2. Håll funktionsknapparna B och C intryckta samtidigt tills kontrollamporna för funktionsknapparna A, B och C börjar att blinka.
3. Släpp knapparna och tryck sedan på funktionsknapp A. Kontrollamporna för funktionsknapparna B och C släcks medan kontrollampan för funktionsknapp A

fortsätter att blinka. Samtidigt börjar programfasindikatorn för Program klart att blinka.

Antalet blinkningar hos Program klart-indikatorn motsvarar den inställda nivån.

1. Kontrollampan för Program klart kanske blinkar 5 gånger (nivå 5). Dessa blinkningar upprepas var 5:e sekund.
2. För att ändra nivå, tryck på funktionsknapp A. Varje gång knappen trycks in ökas nivån ett steg (nivå 1 följer efter nivå 10).
3. Kontrollampan för Program klart indikerar den nya inställningen. Se tabell för att välja ny nivå.
4. För att lagra inställningen, stäng av diskmaskinen genom att trycka på strömbrytaren.

Använd endast specialsalter som är avsedda för diskmaskiner.

Endast när salt skall fyl- las på första gången: fyll saltbehållaren med vat- ten.

SAL ZOUT SALT SALZ SEL

Använd medföljande tratt och fyll på salt tills behållaren är fylld med salt.

Skruva tillbaka locket medurs tills det stoppar med ett klick.

VIKTIGT

Starta omedelbart ett komplett diskprogram.

VIKTIGT

Vatten flödar över från behållaren när saltet fylls på.

VIKTIGT

Fyll på specialsalt när lampan på kontrollpanelen tänds.

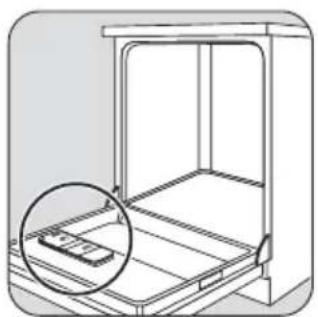

Fylla på sköljmedel

Fyll på sköljmedel. Den maximala påfyllningsni-vån indikeras av "max"

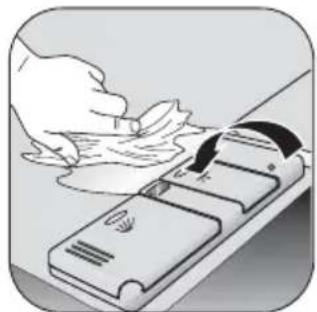

Torka upp eventuellt sköljmedel som har runnit ut. Stäng locket genom att trycka på det tills det läser fast i läge.

! FÖRSIKTIGHET

Fyll aldrig sköljmedelsfacket med andra medel (t.ex. rengöringsmedel eller flytande diskmedel). Sådana medel skadar maskinen.

VIKTIGT

Fyll på sköljmedel när lampan på kontrollpanelen tänds.

Justera doseringen av sköljmedel

Öka doseringen om det finns vatten- eller kalkfläckar på disken efter diskningen.

Minska doseringen om det finns vita ränder på disken eller en blåaktig film på glasvaror eller knivblad.

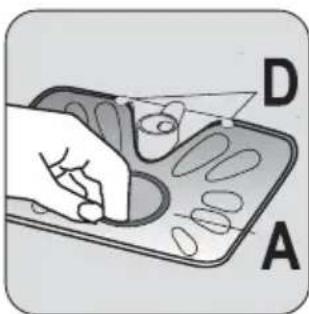

Öppna locket. Ställ in doseringsnivån (doseringen är fabriksinställd på läge 4).

Stäng locket genom att trycka på det tills det låser fast i läge.

Ladda bestick och porslin

Svampar, trasor och andra föremål som kan absorbera vatten får inte diskas i diskmaskinen.

• Innan du laddar diskmaskinen bör du:
  – Avlägsna alla matrester och andra smuts-partiklar.
  – Mjuka upp rester efter inbränd mat i pannor.
• Tänk på följande när du laddar bestick och porslin:
• Bestick och porslin får inte blockera spolarmarnas rotation.
  – Ladda ihåliga föremål såsom koppar, glas och pannor med öppningarna vända nedåt så att de inte fylls med vatten.

– Porslin och bestick får inte ligga inuti andra föremål eller täcka varandra.
– Se till att glasen inte vidrör varandra. Annars finns det risk att de skadas.
– Lägg små föremål i bestickskorgen.

- Plastföremål och teflonbehandlade pannor har en tendens att hålla kvar vattendroppar. Dessa torkar därför inte lika bra som porslin och stålföremål.

- Lätta föremål (plastskålar och liknande) skall placeras i överkorgen på sådant sätt att de inte rubbas under diskprogrammet.

För diskning i diskmaskin är följande föremål:

olämpliga: lämpliga med restriktioner:

• Bestick med handtag av trä, horn, porslin eller pärlemor.
• Plastföremål som inte är värmebeständiga.
• Äldre bestick med limmade delar som inte är temperaturbeständiga.
• Sammanfogade bestick eller porslinsföremål.
• Föremål av tenn eller koppar.
  • Glas av blykristall.
• Föremål i stål som kan rosta.
• Träfat.

• Föremål tillverkade av syntetfibrer.

• Diska stengods i diskmaskinen endast om godset är märkt som diskmaskinsäkert av tillverkaren.

• Glaserade mönster kan blekna vid frekvent diskning i diskmaskin.
• Silver- och aluminiumdelar har en tendens att missfärgas under diskning. Rester av t.ex. äggvita, äggula och senap gör ofta att silver missfärgas eller får fläckar. Torka därför alltid bort matrester från silverföremål om de inte skall diskas direkt efter användning.

Ladda besticken. För bästa resultat rekommenderar vi att du använder medföljande besticksgaller (om bestickens storlek är lämplig).

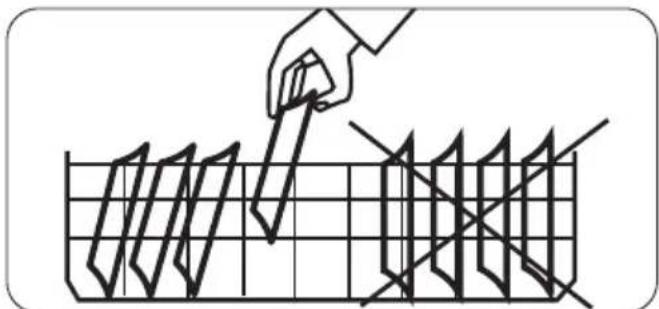

Placera knivar och andra bestick med vassa spetsar eller kanter med handtagen vända uppåt. Risk för personskador föreligger!

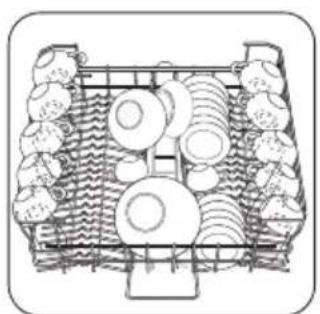

Ladda den nedre korgen. Arrangera serveringsfat och stora lock runt kor- gens kant.

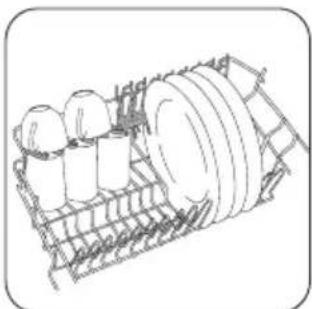

Ladda den övre korgen. Lätta föremål (plastskålar och liknande) skall placeras i överkorgen på sådant sätt att de inte rubbas under diskprogrammet.

För att ge plats åt långa föremål kan koppställen vi- kas uppåt.

Om tallrikar skall placeras i den övre korgen: placera dem med start i de bakre positionerna. Vinkla dem något framåt och använd inte de främre positionerna nära luckan.

Justera överkorgens höjd

Mycket stora fat kan placeras i underkorgen när överkorgen har flyttats upp till det översta läget.

Föremålens maximala höjd i:

överkorgen underkorgen

Med överkorgen i det övre läget 20 cm 31 cm

Med överkorgen i det nedre läget 24 cm 27 cm

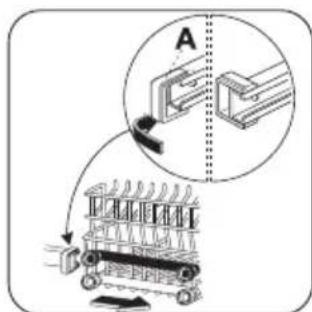

Flytta överkorgens främre stoppanordningar (A) utåt och dra ut korgen.

A

Placera korgen i det översta läget och sätt tillbaka stoppanordningarna (A).

VIKTIGT

När korgen är i det översta läget går det inte att använda koppställen.

Användning av diskmedel

VIKTIGT

Använd endast diskmedel som är avsedda för diskmaskiner.

Följ rekommendationerna från produktens tillverkare avseende dosering och förvaring.

Observera doseringsnivåerna.

B

För program med fördisk, tillsätt ytterligare en dos diskmedel i facket B.

När diskmedel i tablettform används: placera tabletterna i facet A.

Diskmedelstabletter från olika tillverkare löses upp olika fort. Detta innebär att vissa tabletter

kanske inte uppnår full rengöringseffekt under korta diskprogram. Använd därför långa program när du diskar med tabletter för att säkerställa full rengöringseffekt.

Plocka ur disken

• Hett porslin är känsligt för stötar. Låt därför porslinet kallna något innan du plockar ur disken.
• Töm först underkorgen och sedan överkorgen. På detta sätt förhindrar du att vatten från överkorgen droppar ned på disken i underkorgen.
• Det kan hända att det finns vatten på diskmaskinens sidoväggar och på luckan. Det

beror på att det rostfria stålet har blivit kallare än disken.

FÖRSIKTIGHET

När diskprogrammet är klart rekommenderar vi att du kopplar loss maskinen från eluttaget och stänger vattenkranen.

Skötsel och rengöring

Rengöring av filter

VIKTIGT

Använd ALDRIG diskmaskinen utan filter. Felaktig montering av filtren resulterar i dåliga diskresultat.

Rengör filter A, B och C noggrant under rinnande vatten.

Vrid handtaget ungefär ett 1/4 varv moturs och avlägsna filter B och C.

Lossa filter A från basen i diskutrymmet.

D A

Sätt tillbaka det platta filtret A i diskutrymmets botten och se till att det passas in perfekt under de två hållarna D.

Sätt tillbaka filtren på plats och lås genom att vrida handtaget medurs tills det stoppar.

Försök ALDRIG att ta bort spolarmarna.

Om hålen i spolarmarna är igentäppta med ma- trester kan hålen rensas med en cocktailpinne.

Utvändig rengöring

Rengör maskinens utvändiga ytor och kontrollpanelen med en mjuk, fuktig trasa. Vid behov kan ett neutralt rengöringsmedel användas. Använd aldrig produkter med slipeffekt, skursvampar eller lösningsmedel (aceton, trikloretylen eller liknande).

Invändig rengöring

Rengör regelbundet tätningarna runt luckan samt diskmedels- och sköljmedelsfacken med en fuktig trasa.

Vi rekommenderar att du var tredje månad kör diskprogrammet för hårt smutsad disk med diskmedel, men utan disk.

Långa uppehåll

Om du inte tänker använda diskmaskinen under en längre period rekommenderar vi att du gör så här:

1. Koppla loss maskinen från eluttaget och stäng vattenkranen.

2. Låt luckan stå på glänt så att inte dålig lukt bildas.

3. Rengör maskinen invändigt.

Risk för frost

Placera inte maskinen på en plats där det finns risk att temperaturen sjunker under 0 °C. Om detta inte går att undvika: töm maskinen, stäng luckan, koppla loss tilloppsslangen och töm slangen.

Flytta maskinen

Om du måste flytta maskinen (om du t.ex. byter bostad):

Miljöskydd

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

Förpackningsmaterial

Förpackningsmaterialen är miljövänliga och kan återvinnas. Plastkomponenterna är märkta

1. Koppla loss maskinen från eluttaget.
2. Stäng vattenkranen.
3. Koppla loss slangarna för vattentillförsel och tömning.
4. Dra ut maskinen tillsammans med slangarna.
   Luta inte maskinen under transport.

med t.ex. >PE<, >PS<, etc. Kassera förpackningsmaterialen i härför avsedda behållare på kommunens sopstationer.

FÖRSIKTIGHET

När en maskin inte längre skall användas:

• Koppla loss maskinen från eluttaget.
• Klipp av nätkabeln och stickkontakten och kassera dem.
• Kassera lucklåset. Detta gör att barn inte kan bli innestängda i maskinen med risk för deras liv.

Om maskinen inte fungerar

Diskmaskinen startar inte eller stoppar under drift. Vissa problem beror på bristande underhåll eller förbiseenden och kan lösas med hjälp av anvisningarna i nedanstående tabell, utan att en servicetekniker tillkallas.

Stäng av diskmaskinen, öppna luckan och gå igenom följande förslag på korrigerande åtgärder.

Felkod och problem Möjliga orsaker och åtgärder
Diskmaskinen fylls inte med vatten.Kontrollampan för det pågående programmet blinkar kontinuerligt.Kontrollampan för "Program klart" blinkar 1 gång.	Vattenkranen är blockerad eller belagd med kalk.Rengör vattenkranen.Vattenkranen är stängd.Öppna vattenkranen.Filtret (i förekommande fall) i den gängade slangkopplingen vid tilloppsventilen är igentäppt.Rengör filtret i slangkopplingen.Tilloppsslangen har inte dragits rätt eller är vikt eller hopklämd.Kontrollera anslutningen av tilloppsslangen.
Diskmaskinen töms inte.Kontrollampan för det pågående programmet blinkar kontinuerligt.Kontrollampan för "Program klart" blinkar 2 gånger.	Avloppsmuffen är blockerad.Rengör avloppsmuffen.Tömningsslangen har inte dragits rätt eller är vikt eller hopklämd.Kontrollera anslutningen av tömningsslangen.
Kontrollampan för det pågående programmet blinkar kontinuerligt.Kontrollampan för "Program klart" blinkar 3 gånger.	Översvämningsskyddet är aktiverat.Stäng vattenkranen och kontakta vår lokala serviceavdelning.
Programmet startar inte.	Luckan till diskmaskinen är inte stängd ordentligt.Stäng luckan.Nätkabeln har inte anslutits till eluttaget.Anslut nätkabeln.Säkringen har bränt i hushållets säkringsskåp.Byt ut säkringen.

När ovanstående kontroller har utförts, stäng luckan och sätt på diskmaskinen. Tryck på knappen för det program som pågick när larmet utlöstes. Programmet fortsätter från den punkt där det avbröts.

Kontakta vår serviceavdelning om problemet eller felkoden återkommer.

Kontakta vår lokala serviceavdelning för information om andra felkoder som inte beskrivs i ovanstående tabell.

Kontakta vår lokala serviceavdelning och uppge modellbeteckning (Mod.), produktnummer (PNC) och serienummer (S.N.).

Denna information finner du på typskylten som sitter på sidan av luckan till diskmaskinen.

För att du alltid skall ha dessa uppgifter till hands rekommenderar vi att du antecknar dem här:

Mod. (modell):....

PNC (produktnr):....

S.N. (serienr):....

Diskresultaten är inte tillfredsställande
Disken är inte ren. • Fel diskprogram har valts.	• Disken har ställts på ett sådant sätt att vattnet inte när alla ytor. Korgarna får inte överfyllas.• Spolarmarna kan inte rotera fritt eftersom disken har ställts på fel sätt.• Filtren i diskutrymmets botten är smutsiga eller felaktigt placerade.• För lite eller inget diskmedel alls har använts.• Om det är kalkavlagringar på disken: saltbehållaren är tom eller vattenavhärdaren är inställd på fel nivå.• Anslutningen av tömningsslangen är felaktig.• Locket till saltbehållaren är inte stängt ordentligt.
Disken är våt eller glanslös. • Sköljmedel har inte använts.	• Sköljmedelsfacket är tomt.
Det är ränder, mjölkaktiga fläckar eller en blåaktig be-läggning på glas och porslin.	• Minska sköljmedelsdoseringen.
Vattendroppar har torkat in på glas och porslin. • Öka sköljmedelsdoseringen.	• Diskmedlet kan också vara orsaken. Kontakta till-verkarens kundtjänst.

Kontakta vår lokala serviceavdelning om problemet kvarstår efter alla dessa kontroller.

Tekniska data

Mått Bredd x Höjd x Djup 59,6 x 81,8-87,8 x 57,5

Elektrisk anslutning

Nätspänning - Total effekt - Säkring

Information om den elektriska anslutningen ges på typskylten som sitter på innerkanten av luckan till diskmaskinen.

Vattentryck Minimum - Maximum	(MPa)	0,05 - 0,8
Kapacitet Kuvert 12
Max. vikt kg 38,5
Bullernivå dB(A) 49

Förbrukningsvärden

Förbrukningsvärdena är avsedda som vägledning och varierar med vattnets tryck och tem-

peratur, variationer i nätspänningen och diskmängd.

Förbrukningsvärden
Program Program	tid (minuter) Energiförbrukning (kWh)	Vatten (liter)
Intensiv 70°	80-90 1,6-1,8 22-24
Normal 65°	90-100 1,4-1,6 18-20
60° A 30'	30 0,9 9
BIO 50° (Testprogram för provningsanstalter)	160 1,05	14
Glas 45°	60-70 0,8-0,9 14-15

Information till provningsanstalter

Testning enligt EN 60704 måste utföras med maskinen fullt laddad och med testprogrammet (se "Förbrukningsvärden").

Testning enligt EN 50242 måste utföras med saltbehållaren och sköljmedelsfacket påfyllda

med salt respektive sköljmedel och med testprogrammet (se "Förbrukningsvärden").

Full laddning: 12 standardkuvert
Erforderlig mängd diskmedel	5 g + 25 g (Typ B)
Sköljmedelsinställning	läge 4 (Typ III)

Allt el- och VVS-arbete som krävs för att installera denna maskin skall utföras av en behörig elektriker och/eller rörmokare eller annan kompetent person.

Vattenanslutning

WARNING

Diskmaskinen får inte anslutas till dagvatte-napparater eller momentana varmvattenberedare. Denna diskmaskin kan anslutas antingen till varmvatten (max. 60 °C) eller kallvatten. Vi rekommenderar dock att du använder kallvatten.

WARNING

För anslutning till vattentillförseln skall endast en ny slanguppsättning användas. Gamla slanguppsättningar får inte återanvändas.

FÖRSIKTIGHET

Om maskinen ansluts till nya rörledningar eller ledningar som inte har använts på länge bör du låta vattnet rinna några minuter innan du an-sluter tilloppsslangen.

Tilloppsslang med säkerhetsventil

Anslut tilloppsslangen till en kran med en extern gänga på 3/4".

När den dubbelväggiga tilloppsslangen ansluts kopplas säkerhetsventilen till vattenkranen. Om tilloppsslangen läcker stänger säkerhetsventilen av vattentillförseln.

Säkerhetsventilens elkabel sitter i den dubbelväggiga tilloppsslangen och är spänningsförande.

Avloppsslang

Anslut avloppsslangen till avloppet.

max 100 cm min 30 cm

Erforderlig höjd: 30 till 100 cm ovanför diskmaskinens botten.

Doppa därför inte ned tilloppsslangen eller säkerhetsventilen i vatten.

Var försiktig när du installerar tilloppsslangen. . Placera tilloppsslangen så att den alltid befinner sig lägre än säkerhetsventilens undre kant. Lossa omedelbart stickkontakten från eluttaget om tilloppsslangen eller säkerhetsventilen skadas.

FÖRSIKTIGHET

En tilloppsslang med säkerhetsventil får EN-DAST bytas ut av vår lokala serviceavdelning.

Kontrollera att slangarna inte är snodda, klämda eller tilltrasslade.

A

Om avloppsslangen ansluts till ett vattenlås under en diskho måste hela plastmembranet (A)avlägsnas. Om inte hela membranet avlägsnas kommer det att ansamlas matpartiklar som till slut täpper till avloppsslangens förbindning.

Avloppsslangen, inklusive eventuella förlängningar, får vara högst 4 meter lång. Den invändiga diametern på kopplingarna som an-

vänds för anslutning till avloppet får inte vara mindre än diametern på den medföljande slangen.

Elektrisk anslutning

FÖRSIKTIGHET

Säkerhetsstandarder kräver att maskinen jordas.

Innan maskinen används första gången, kontrollera att nätspänningen överensstämmer med maskinens märkspänning som anges på typskylten.

Även säkringsdata anges på typskylten.

Anslut alltid maskinen till ett korrekt installerat och jordat eluttag. Grenuttag och förlängningskablar får inte användas.

De kan medföra brandrisk på grund av överhettning.

Låt vid behov en elektriker installera ett nytt eluttag med nya ledningar. Kontakta vår lokala serviceavdelning om nätkabeln behöver bytas ut.

När maskinen är installerad måste stickkontakten vara åtkomlig.

Dra aldrig i nätkabeln för att lossa stickkontakten från eluttaget - ta tag i stickkontakten.

Tillverkaren ansvarar inte för underlåtenhet att följa ovanstående försiktighetsåtgärder.

Inbyggnad under en bänk

VIKTIGT

Följ noga anvisningarna på medföljande mall för inbyggnad av maskinen och montering av panelen.

WARNING

Diskmaskinen måste säkras så att den inte kan välta.

Se därför till att bänken som maskinen placeras under är förankrad vid en fast struktur (angränsande köksskåp, vägg).

Denna diskmaskin är avsedd att installeras under en köksbänk eller en bänkskiva.

Några ytterligare öppningar för ventilation av diskmaskinen krävs inte. Det enda som behövs är öppningar för tilloppsslangen, tömningsslangen och nätkabeln.

Diskmaskinen har justerbara fötter så att ma- skinens höjd kan regleras.

Diskmaskinen måste kopplas loss från elutta- get före varje åtgård som inbegriper åtkomst till maskinens interna komponenter.

Installera maskinen så att den är lätt åtkomlig för en servicetekniker om den behöver repareras.

Avvägning

Diskmaskinen måste stå helt plant för att garantera att luckan stängs ordentligt och att lucktätningen håller tätt.

När maskinen står helt plant fastnar inte luckan vid någon sida av skåpet. Om luckan inte stänger ordentligt, lossa eller dra åt de justerbara fötterna tills maskinen står helt i våg (se bifogad mall).

www.electrolux.com
