BRUKSANVISNING QCE7230W HUSQVARNA

Tack för att du valt denna produkt från Husqvarna-Electrolux. Vi har skapat den så att du ska kunna få felfritt resultat i många år, med innovativa tekniker som gör livet enklare – funktioner som du inte skulle hitta hos vanliga produkter. Varsågod att ägna några minuter åt att läsa detta för att få ut så mycket som möjligt av produkten. Besök vår webbplats för att:

Få användningsråd, broschyrer, felsökningshjälp och serviceinformation: www.husqvarna-electrolux.se

Registrera din produkt för bättre service: www.husqvarna-electrolux.se

Köpa tillbehör, förbrukningsvaror och originalreservdelar till din produkt: www.husqvarna-electrolux.se/shop

KUNDTJÄNST OCH SERVICE

Vi rekommenderar att originalreservdelar används.

Ha följande uppgifter till hands när du kontaktar serviceavdelningen: Modell, PNC, serienummer.

Informationen står på typskylten.

Varnings-/viktig säkerhetsinformation

Allmän information och tips

Miljöinformation

Med reservation för ändringar.

1. ⚠SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren är inte ansvarig för eventuella personskador eller andra skador som uppkommit som ett resultat av felaktig installation eller användning. Förvara alltid bruksanvisningen på en säker och tillgänglig plats för framtida bruk.

1.1 Säkerhet för barn och handikappade

• Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap, om de övervakas eller instrueras beträffande hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen.
• Låt inte barn leka med produkten.
• Håll allt förpackningsmaterial utom räckhåll för barn och kassera det på lämpligt sätt.
• Barn och husdjur ska hållas borta från produkten när den är igång eller när den svalnar. Åtkomliga delar är mycket varma.
• Om apparaten har ett barnlås, måste detta aktiveras.
• Barn får inte utföra städning och underhåll av apparaten utan uppsikt.
• Barn under 3 år får ej vistas i närheten av den här apparaten när den är igång.

1.2 Allmän säkerhet

- Endast behöriga personer får installera den här produkten och byta kabel.

- WARNING: Produkten och åtkomliga delar blir mycket varma under användning. Var försiktig så att du undviker att vidröra värmeelementen. Barn under 8 år ska inte vistas i närheten utan ständig uppsikt.

- Använd alltid ugnsvantar för att ta ut eller sätta in tillbehör eller eldfasta formar.

- Innan du utför något underhåll ska du koppla ur produkten från nätuttaget.

- Kontrollera att produkten är avstängd innan du byter lampa för att undvika risken för elstötar.

- Använd inte ångrengörare vid rengöring av produkten.

- Använd inte skarpa rengöringsmedel med slipeffekt eller vassa metallskrapor för att rengöra ugnsluckans glasskivor eftersom dessa kan repa ytan, vilket i sin tur kan leda till att glaset spricker.

- Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens auktoriserade servicecenter eller personer med motsvarande utbildning, för att undvika elektrisk fara.

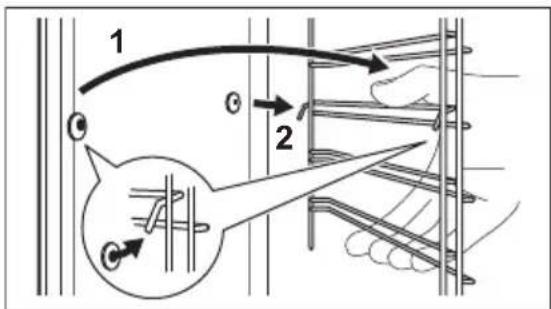

- För att ta bort ugnsstegarna drar du först ut den främre delen av ugnsstegen och sedan den bakre delen från sidoväggarna. Sätt tillbaka ugnsstegarna i omvänd ordning.

- Använd endast matlagningstermometern som rekommenderas för den här produkten.

2. SÄKERHETSINSTRUKTIONER

2.1 Installation

WARNING!

Endast en behörig person får installera den här produkten.

- Avlägsna allt förpackningsmaterial.

- Installera eller använd inte en skadad produkt.

- Följ installationsinstruktionerna som följer med produkten.

- Var alltid försiktig när produkten rör sig eftersom den är tung. Använd alltid skyddshandskar och täckta skor.

- Minsta avstånd till andra produkter ska beaktas.

- Kontrollera att produkten har installerats under och bredvid stadiga skåp- eller bänkstommar.

• Produktens sidor måste gränsa till produkter eller enheter med samma höjd.
• Produkten är utrustad med ett elektriskt kylsystem. Det måste användas tillsammans med det elektriska nätuttaget.

2.2 Elektrisk anslutning

WARNING!

Risk för brand och elektriska stötar.

• Alla elektriska anslutningar ska göras av en behörig elektriker.
• Produkten måste jordas.
• Se till att de parametrarna på märkskylten överensstämmer med elnätets elektricitet.

• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.

• Använd inte grenuttag eller förlängningssladdar.

• Kontrollera så att du inte skadar stickkontakten och nätkabeln. Om produktens nätkabel behöver bytas måste det göras av vårt auktoriserade servicecenter.
• Låt inte nätkablar komma i kontakt med eller komma nära produktens lucka, speciellt inte när luckan är het.
• Stötskyddet för strömförande och isolerade delar måste fästas på ett sådant sätt att det inte kan tas bort utan verktyg.
• Anslut stickkontakten till eluttaget först vid slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.
• Anslut inte stickkontakten om vägguttaget sitter löst.
• Dra inte i anslutningssladden för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.
• Använd endast rätt isoleringsenheter: strömbrytare, säkringar (säkringar av skruvtyp tas ur hållaren), jordfelsbrytare och kontaktorer.
• Den elektriska installationen måste ha en isolationsenhet så att du kan koppla från produkten från nätet vid alla poler. Kontaktöppningen på isolationsenheten måste vara minst 3 mm bred.
• Denna produkt uppfyller kraven enligt EU:s direktiv.

2.3 Användning

WARNING!

Risk för skador, brännskador, elstötar eller explosion föreligger.

• Denna produkt är endast avsedd för hushållsbruk.
• Ändra inte produktens specifikationer.
• Se till att ventilationsöppningarna inte är blockerade.
• Lämna inte produkten utan tillsyn under användning.
• Stäng av produkten efter varje användningstillfälle.

• Var försiktig när du öppnar produktens lucka medan produkten är igång. Het luft kan strömma ut.

• Använd inte produkten med våta händer eller när den är i kontakt med vatten.

• Tyng inte ner luckan när den är öppen.
• Använd inte produkten som arbetseller avlastningsyta.
• Öppna produktens lucka försiktigt. Användning av ingredienser som innehåller alkohol kan producera en blandning av luft och alkohol.
• Låt inte gnistor eller öppna lågor komma i kontakt med produkten när du öppnar luckan.
• Placera inga lättantändliga produkter eller föremål som är fuktiga med lättantändliga produkter i, nära eller på tvättmaskinen.

WARNING!

Risk för skador på produkten föreligger.

• För att förhindra skada eller missfärgning på emaljen:
  – sätt inte eldfasta formar eller andra föremål direkt på produktens botten.
  – lägg inte aluminiumfolie direkt på botten.
  – ställ inte hett vatten direkt i den heta produkten.
  – låt inte fuktiga kärl eller matvaror stå kvar i produkten efter att tillagningen är klar.
  – var försiktig när du tar bort eller monterar tillbehör.

- Missfärgning av emaljen eller den rostfria ytan påverkar inte produktens funktion.

- Använd en djup form för mjuka kakor. Fruktjuicer orsakar fläckar som kan vara permanenta.

- Denna produkt är endast avsedd för matlagning. Den får inte användas för några andra ändamål, t.ex. för rumsuppvärmning.

- Ha alltid ugnsluckan stängd under matlagningen.

- Om apparaten installeras i till exempel ett skåp, se till att skåpsdörren aldrig är stängd när apparaten är i drift. Värme och fukt kan byggas upp bakom en stängd dörr/lucka och orsaka efterföljande skador på apparaten, bostaden eller golvet. Stäng inte luckan förrän

apparaten har svalnat helt efter användning.

2.4 Underhåll och rengöring

WARNING!

Det finns risk för personskador, brand eller skador på produkten.

• Stäng av produkten och koppla bort den från eluttaget före underhåll.
• Se till att produkten har svalnat. Det finns även risk för att glaspanelerna kan spricka.
• Byt omedelbart ut luckans glaspaneler om de är skadade. Kontakta auktoriserat servicecenter.

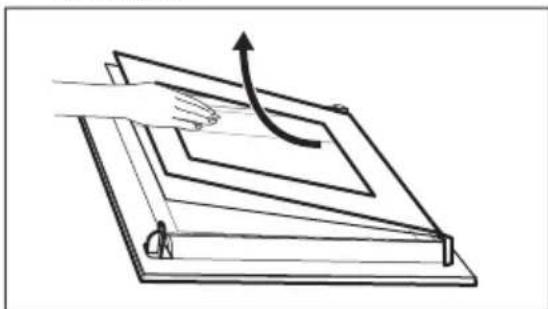

• Var försiktig när du tar bort luckan. Luckan är tung!
• Rengör produkten regelbundet för att förhindra att ytmaterialet försämras.
• Rengör produkten med en fuktig, mjuk trasa. Använd bara neutrala rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar, lösningsmedel eller metallföremål.
• Om du använder en ugnssprej ska du följa säkerhetsanvisningarna på förpackningen.
• Rengör inte den katalytiska emaljen (om tillämpligt) med något slag av rengöringsmedel.

3. PRODUKTBESKRIVNING

3.1 Allmän översikt

1 2 3 4 6 5 4 3 2 1 7 8 9 10 11 12 13

2.5 Inre belysning

WARNING!

Risk för elektrisk stöt.

• Typen av glödlampa eller halogenlampa som används för den här produkten är endast avsedd för hushållsprodukter. Får ej användas som husbelysning.
• Innan du byter lampan ska du koppla ur produkten från nätuttaget.
• Använd bara lampor med samma specifikationer.

2.6 Kassering

WARNING!

Risk för kvävning eller skador.

• Koppla loss produkten från eluttaget.
• Klipp av elkabeln nära produkten och kassera den.
• Ta bort luckspärren för att förhindra att barn eller husdjur blir instängda i maskinen.

2.7 Underhåll

- Kontakta en auktoriserad serviceverkstad för reparation av produkten.

- Använd endast originaldelar.

1 Kontrollpanel
2 Vred för ugnsfunktionerna
3 Strömlampa/symbol
4 Elektronisk programmeringsenhet
5 Temperaturvred
6 Temperaturindikator/symbol
7 Uttag för matlagningstermometern
8 Värmeelement
9 Lampa
10 Fläkt
11 Ugnsstege, löstagbar
12 Ugnsutrymmets prägling

13 Ugnsnivåer

3.2 Tillbehör

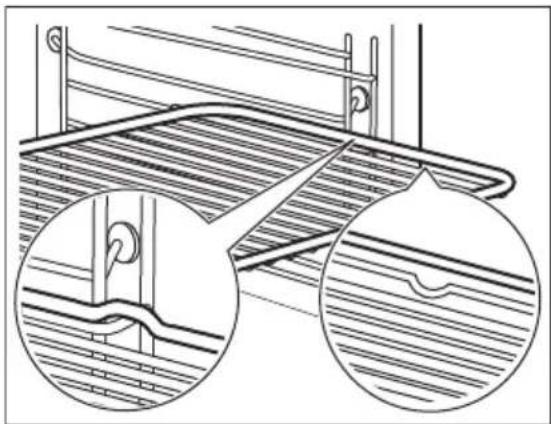

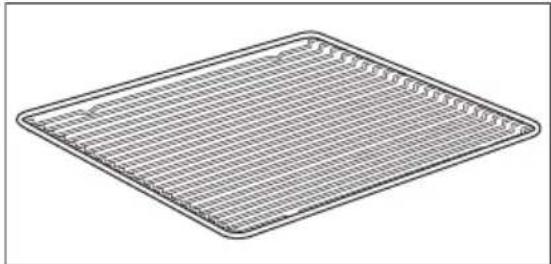

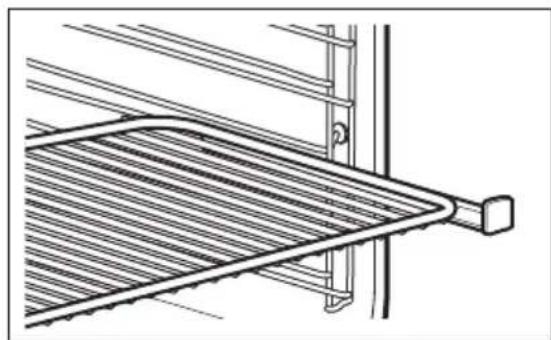

Galler

För kokkärl, bakformar och stekkärl.

Bakplåt

För kakor och småkakor.

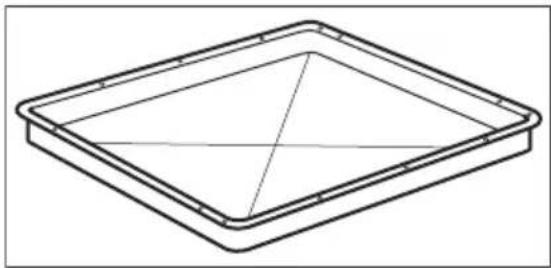

Långpanna

För bakning och stekning eller som fettuppsamlingsfat.

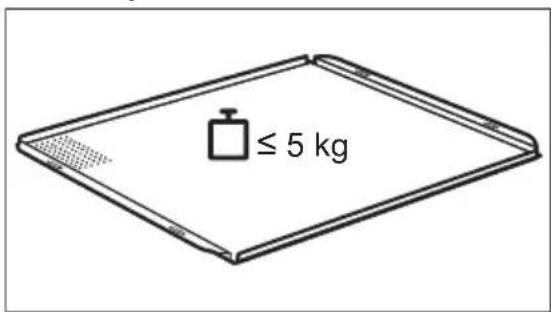

Patisseriplåt

≤ 5 kg

För småfranskor, kringlor och småkakor. Lämpar sig för ångfunktioner.

Missfärgning av ytan påverkar inte funktionen.

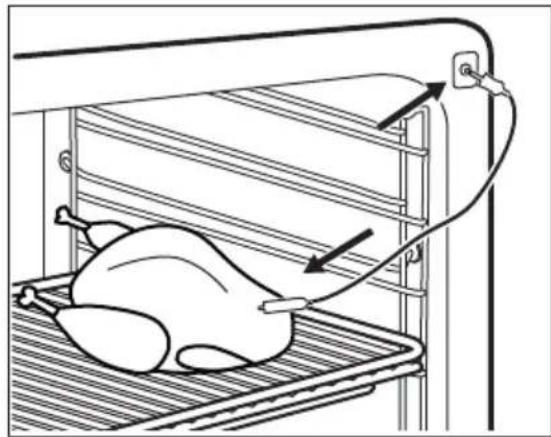

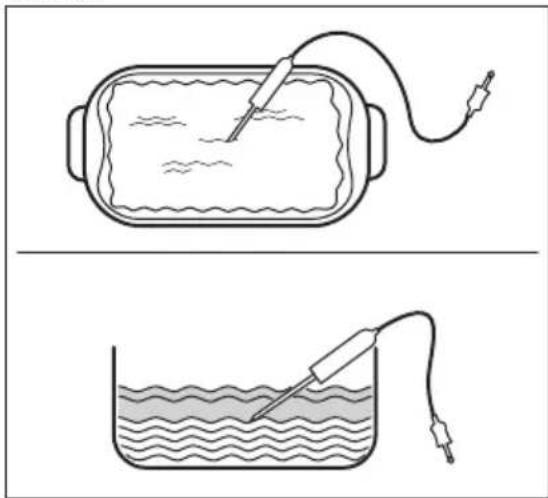

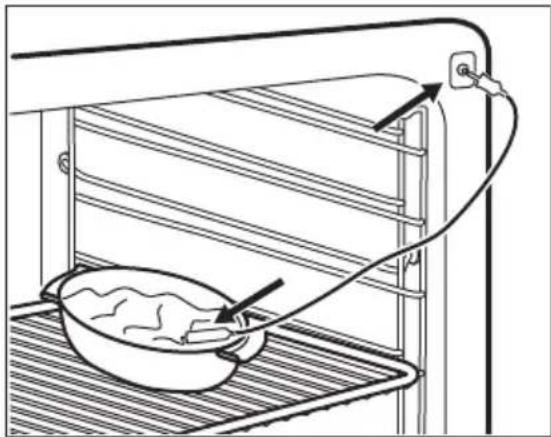

Matlagningstermometer

För mätning av temperaturen inuti maten.

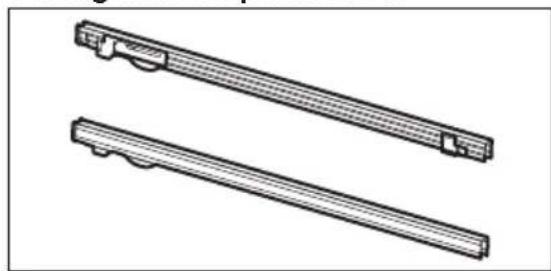

Utdragbara bakplåtsskenor

För hyllor och plåtar.

4. FÖRE FÖRSTA ANVÄNDNING

WARNING!

Se säkerhetsavsnitten.

Se avsnittet "Klockfunktioner" för att ställa in tiden.

4.1 Första rengöring

Ta ut alla tillbehör och flyttbara ugnsstegar ur ugnen.

5. DAGLIG ANVÄNDNING

WARNING! Se säkerhetsavsnitten.

5.1 Infällbara vred

För att använda produkten, tryck på kontrollvredet. Vredet kommer ut.

5.2 Aktivera och inaktivera produkten

Det beror på modellen om produkten har lampor, symboler på vredet eller lampor:

• Kontrollampan tänds när produkten är igång.
• Symbolen visar om kontrollvredet styr ugnsfunktionerna eller temperaturen.
• Indikatorn tänds när ugnen värms upp.

Se avsnittet "Underhåll och rengöring".

Rengör ugnen och tillbehören innan du använder den första gången.

Sätt tillbaka tillbehören och de flyttbara ugsstegarna på sin ursprungliga plats.

1. Vrid vredet för ugnsfunktioner för att välja en ugnsfunktion.
2. Vrid temperaturvredet för att välja temperatur.
3. För att stänga av produkten, vrid vreden för ugnsfunktioner och temperatur till av-läget.

5.3 Ugnsfunktioner

Ugnsfunktion Program
[W228]	Avstängt läge Produkten är avstängd.
	Snabbstart För att minska uppvärmningstiden.
	Varmluft För att baka på upp till tre hyllpositioner samtidigt och för att torka mat.Ställ in temperaturen 20-40 °C lägre än för under-/övervärme.
	Pizza/Paj För ugnsbakning på en nivå av rätter som kräver mer intensiv bryning och som ska ha knaprig botten. Ställ in temperaturen 20-40 °C lägre än för över-/undervärme.

Ugnsfunktion Program
	Över-undervärme (Över-/Undervärme)	För bakning och stekning på en ugnsnivå.
	Upptining Den här funktionen kan användas för att tina frysta livsmedel, som grönsaker och frukt. Upptiningstiden beror på mängden och storleken på det frysta livsmedlet.
	Varmluft Med Fukt	För att baka bröd, kakor och cookies. För att spara energi under tillagningen. Den här funktionen måste användas i enlighet med tillagningstabellerna för Varmluft + Ånga för att uppnå önskat resultat. För mer information om rekommenderade inställningar, se kapitlet Tips och tabellen Varmluft + Ånga. Denna funktion används för att definiera energieffektivitetsklass enligt EN 60350-1.
	Varmluft För att baka på upp till tre hyllpositioner samtidigt och för att torka mat.Ställ in temperaturen 20-40 °C lägre än för under-/övervärme.
	Varmluft PLUS För att tillsätta fuktighet under tillagningen. För att få den rätta färgen och krispigheten under gräddning. För att få rätten saftigare under uppvärmning.
	Min Grill För att grilla tunna matvaror och rosta bröd.
	Varmluftsgrillning För stekning på en ugnsnivå av större stycken kött eller fågel med ben. Även för att göra gratänger och bryna.
	Katalys För att underlätta för den självrengörande katalytiska ugnsemaljen.

Lampan kan släckas automatiskt vid en temperatur under 60 °C med vissa ugnsfunktioner.

Den här funktionen ger bättre fuktighet under tillagning.

WARNING!

Det finns risk för brännskador och skador på produkten.

Ånga som släpps ut kan orsaka brännskador:

- Öppna ugnsluckan försiktigt när Varmluft PLUS-funktionen har varit på.

1. Öppna ugnsluckan.
2. Fyll botten med kranvatten. Ugnsutrymmets hålighet rymmer max 250 ml. Vattnet ska fyllas på innan du sätter på förvärmning och när ugnen är kall.

3. Lägg i maten i ugnen och stäng ugnsluckan.

4. Ställ in Varmluft PLUS-funktionen:

1. Vrid temperaturvredet för att välja temperatur.

FÖRSIKTIGHET!

Fyll inte på ugnens botten med vatten när ugnen är igång eller när den fortfarande är varm.

1. För att stänga av produkten, vrid vredet för ugnsfunktioner och temperatur till av-läget.

2. Ta bort vatten från ugnsutrymmets botten.

WARNING!

Se till att ugnen är kall innan du tar bort eventuellt kvarvarande vatten från ugnens botten.

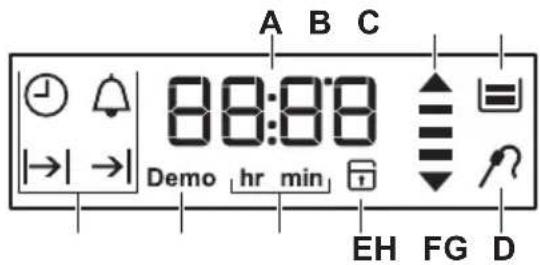

5.6 Display

A B C 88:88 Demo hr min EH FG D

Snabbstartfunktionen förkortar uppvärmningstiden.

Ställ inte mat i ugnen när snabbstartfunktionen används.

1. Ställ in snabbuppvärmningsfunktionen. Se tabellen över ugnsfunktioner.
2. Vrid temperaturvredet för att ställa in temperaturen.
   En ljudsignal hörs när produkten uppnått inställd temperatur.

Snabbuppvärmningsfunktionen inaktiveras inte efter ljudsignalen. Du måste inaktivera funktionen manuellt.

1. Ställ in en ugnsfunktion.

A. Timer
B. Uppvärmnings- och restvärmeindikator
C. Vattentank (endast vissa modeller)
D. Matlagningstermometer (endast vissa modeller)
E. Elektroniskt lucklås (endast vissa modeller)
F. Timmar / minuter
G. Demo-läge (endast vissa modeller)
H. Klockfunktioner

5.7 Knappar

Sensorfält/knapp Funktion Beskrivning
	SIGNALUR För att ställa in SIGNALURET. Håll den inne i mer än 3 sekunder för att tända eller släcka ugnslampan.
	KLOCKA För att ställa in en klockfunktion.
[3TEY]	TEMPERATUR För att kontrollera ugnens eller matlagningstermometerns temperatur (om sådan ingår). Använd endast när en värme-funktion är igång.

5.8 Kontrollampa för uppvärmning

När du slår på en ugnsfunktion tänds staplarna på displayen en efter en.

Staplarna visar att ugnens temperatur ökar eller minskar.

6. KLOCKFUNKTIONER

6.1 Tabell över klockfunktioner

Klockfunktion Program
➊	KLOCKA Visa eller ändra klockan. Du kan endast ställa klockannär ugnen är avstängd.
|→|	KOKTID För att ställa in hur länge ugnen ska vara påslagen. An-vänd endast när en ugnsfunktion är vald.
→|	SLUTTID Ställ in när ugnen stängs av. Använd endast när enugnsfunktion är vald.
|→|→|	TIDSFÖRDRÖJ-NING För att kombinera KOKTID och SLUTTID.
➌	SIGNALUR Använd för att ställa in en tid för nedräkning. Denna funktion påverkar inte ugnens funktioner i övrigt. Du kan ställa in SIGNALUR när som helst, även om produk-ten är avstängd.

6.2 Ställa in och ändratiden

När du sätter i den i eluttaget första gången ska du vänta tills displayen visar hr och "12:00". "12" blinkar.

1. Vrid vredet för temperatur/ till höger eller vänster för att ställa in timmarna.

2. Tryck på ⚠ för att bekräfta och gå över till att ställa in minuterna.

Displayen visar ben den inställda tiden. "00" blinkar.

1. Tryck på för att bekräfta eller så sparas klockan automatiskt efter 5 sekunder.

På displayen visas den nya tiden.

Ändra klockan genom att trycka på ⏻ flera gånger tills kontrollampan för tiden ⏻ blinkar på displayen.

6.3 Ställa in KOKTID

1. Ställ in en ugnsfunktion.

2. Tryck på flera gånger tills börjar blinkar. |→|

3. Vrid vredet för temperatur åt höger eller vänster för att ställa in minuterna och tryck på ⏻ för att bekräfta. Vrid vredet för temperatur åt höger eller vänster för att ställa in timmarna och tryck på ⏻ för att bekräfta.

När den inställda Sluttiden har gått avges en ljudsignal i 2 minuter. och tidsinställningen blinkar på displayen. Ugnen stängs av automatiskt.

1. Tryck på valfri knapp eller öppna ugnsluckan för att stänga av ljudsignalen.

2. Vrid vredet för ugnsfunktionerna till avstängt läge.

6.4 Ställa in SLUTTID

1. Ställ in en ugnsfunktion.

2. Tryck på flera gånger tills börjar blinkar.

3. Vrid vredet för temperatur åt höger eller vänster för att ställa in timmarna och tryck på för att bekräfta. Vrid vredet för temperatur åt höger eller vänster för att ställa in minuter och tryck på för att bekräfta.

När den Sluttiden har gått avges en ljudsignal i 2 minuter. →|och tidsinställningen blinkar på displayen. Ugnen stängs av automatiskt.

1. Tryck på valfri knapp eller öppna ugnsluckan för att stänga av ljudsignalen.

2. Vrid vredet för ugnsfunktionerna till avstängt läge.

6.5 Ställa in funktionen TIDSFÖRDRÖJNING

1. Ställ in en ugnsfunktion.

2. Tryck på flera gånger tills börjar blinkar. |→|

3. Vrid vredet för temperatur åt höger eller vänster för att ställa in värdena och tryck på ⏻ för att bekräfta. Vrid vredet för temperatur åt höger eller vänster för att ställa in värdena och tryck på ⏻ för att bekräfta.

1. Vrid vredet för temperatur åt höger eller vänster för att ställa in Sluttid och tryck på ⏻ för att bekräfta. Vrid vredet för temperatur åt höger eller vänster för att ställa in Sluttid och tryck på ⏻ för att bekräfta.

Ugnen sätts på automatiskt senare, är igång under den inställda KOKTIDEN och stoppar vid SLUTTIDEN. När den Sluttiden har gått avges en ljudsignal i 2 minuter. och tidsinställningen blinkar på displayen. Ugnen stängs av.

1. Tryck på valfri knapp eller öppna ugnsluckan för att stänga av ljudsignalen.

2. Vrid vredet för ugnsfunktionerna till avstängt läge.

6.6 Ställa in SIGNALUR

Signaluret kan ställas in både när ugnen är påslagen och avstängd.

1. Tryck på . -3sec och "00" blinkar på displayen.

2. Vrid vredet för temperatur till höger eller vänster för att ställa in sekunderna och därefter minuterna. När tiden du ställt in är längre än 60 minuter, blinkar på displayen.

3. Ställ in timmarna.

4. SIGNALUR startar automatiskt efter fem sekunder. När 90 % av den inställda tiden har uppnåtts avges en ljudsignal.

5. När den inställda tiden har förflutit hörs en ljudsignal i 2 minuter. "00:00" och blinkar på displayen. Tryck på valfri knapp för att stänga av signalen.

Se säkerhetsavsnitten.

7.1 Matlagningstermometer

Matlagningstermometern mäter temperaturen inuti maten. När maten har nätt den inställda temperaturen stängs ugnen av.

Två temperaturer behöver ställas in:

• ugnstemperaturen (minst 120 °C),
  • temperaturen inuti maten.

FÖRSIKTIGHET!

Använd endast medföljande matlagningstermometer och originalreservdelarna.

Gör så här för bästa resultat:

• Ingredienserna ska hålla rumstemperatur.

• Matlagningstermometern kan inte användas för mat i flytande form eller vätskor.

• Under tillagningen måste matlagningstermometern vara kvar i maten och med kontakten i uttaget.

• Använd rekommenderade inställningar för matlagningstermometern. Se avsnittet "Råd och tips".

Varje gång du sätter i matlagningstermometern i uttaget behöver du ställa in innertemperaturtiden på nytt. Du kan inte välja varaktighet och sluttid.

Ugnen beräknar ungefärlig tillagningstid, vilken kan ändras.

Matkategorier: kött, fågel och fisk

1. Ställ in ugnsfunktion och temperatur.
2. För in spetsen på matlagningstermometern i den tjockaste delen av köttet eller fisken. Se till att minst 3/4 av matlagningstermometern är i kött- eller fiskbiten.
3. Sätt i matlagningstermometerns kontakt i uttaget framtill på produkten.

Displayen visar matlagningstermometerns symbol. När man använder matlagningstermometern första gången är standardkärntemperaturen 60 °C.

När blinkar kan du vrida på temperaturvredet för att ändra den förinställda temperaturen. Displayen visar matlagningstermometerns symbol och den förinställda innertemperaturen.

1. Tryck på ⚠ för att spara den nya innertemperaturen, eller vänta i 10 sekunder så sparas inställningen automatiskt.

Den nya förinställda innertemperaturen kommer att visas nästa gång matlagningstermometern används. När den inställda innertemperaturen ha uppnåtts, blinkar innertemperaturen och

. En ljudsignal hörs i två minuter.

1. Tryck på en valfri knapp för att stänga av ljudsignalen.
2. Dra ut matlagningstermometerns kontakt ur uttaget och ta ut maten ur ugnen.

WARNING!

Då matlagningstermometern blir mycket varm kan man bränna sig på den. Var försiktig när du drar ut den från kontakten och från maträtten.

Matkategori: gryta

1. Ställ in uqnsfunktion och temperatur.

2. Lägg hälften av ingredienserna i den uqnsfasta formen.

3. Se till att matlagningstermometerns spets sitter exakt i mitten av grytan.Matlagningstermometern ska sitta stabilt under tillagning. Se till att den sitter i något stabilt. Använd kanten på den ugnsfasta formen som stöd för matlagningstermometerns silikonhandtag.

Matlagningstermometerns spets ska inte vidröra den ugnsfasta formens botten.

1. Täck över matlagningstermometern med resten av ingredienserna.

2. Sätt i matlagningstermometerns kontakt i uttaget framtill på produkten.

1. Tryck på ⚠️ för att spara den nya innertemperaturen, eller vänta i 10 sekunder så sparas inställningen automatiskt.

Den nya förinställda innertemperaturen kommer att visas nästa gång matlagningstermometern används.

När den inställda innertemperaturen har uppnåtts, blinkar innertemperaturen och

. En ljudsignal hörs i två minuter.

1. Tryck på en valfri knapp för att stänga av ljudsignalen.

2. Dra ut matlagningstermometerns kontakt ur uttaget och ta ut maten ur ugnen.

WARNING!

Då matlagningstermometern blir mycket varm kan man bränna sig på den. Var försiktig när du drar ut den från kontakten och från maträtten.

Ändra temperaturen under tillagning

Du kan ändra temperaturen när som helst under tillagningen:

1. Tryck på : °C

- en tryckning – displayen visar vald innertemperatur och växlar var 10:e sekund till aktuell innertemperatur.

- två tryckningar – displayen visar aktuell ugnstemperatur och växlar var 10:e sekund till vald ugnstemperatur.

- tre tryckningar – displayen visar den valda ugnstemperaturen.

1. Vrid temperaturvredet för att ändra temperaturen.

7.2 Sätta in tillbehör

Galler:

För in gallret mellan skenorna på ugnsstegen och kontrollera att fötterna är vända nedåt.

Skjut in långpannan / djupa formen mellan stegparet på ugnsnivån.

Galler och långpanna / djup form tillsammans:

Tryck in långpannan / djupa formen mellan skenorna på hyllstöden och ugnsgallret på skenorna ovan.

Liten inbuktning upptill ökar säkerheten. Fördjupningarna ger också ett tippskydd. Den höga kanten runt hyllan förhindrar kokkärlen från att glida ner.

7.3 Teleskopskenor – isättning av tillbehör

Med teleskopskenorna kan du lättare sätta in och ta ut ugnsstegarna.

FÖRSIKTIGHET!

Diska inte teleskopskenorna i diskmaskinen. Smörj inte teleskopskenorna.

FÖRSIKTIGHET!

Du måste skjuta tillbaka teleskopskenorna helt i ugnen innan du stänger ugnsluckan.

Galler:

Placera gallret på de utdragbara teleskopskenorna så att fötterna är vända nedåt.

Den upphöjda kanten runt gallret är en specialanordning som hindrar kokkärl från att glida av.

Sätt långpannan i teleskopskenorna.

Galler och långpanna tillsammans:

Sätt gallret och långpannan på teleskopskenorna.

8.1 Använda barnlåset

När Barnlåset är påslaget kan inte ugnen sättas på av misstag.

1. Se till att vredet för ugnsfunktionerna är i avstängt läge.

2. Tryck på och håll inne och samtidigt i 2 sekunder.

Signalen ljuder. SAFE visas på displayen. Upprepa steg 2 för att stänga av Barnlåset.

8.2 Användning av Knapplåset

Funktionslåset kan bara sättas på när ugnen är påslagen.

När funktionslåset är påslaget kan inte temperatur- och tidsinställningar för en ugnsfunktion som redan är igång ändras av misstag.

1. Välj en ugnsfunktion och ställ in den enligt behov.

2. Tryck och håll inne ⚙️ och °C samtidigt i 2 sekunder.

Ljudsignalen hörs. Loc visas på displayen i 5 sekunder.

Loc visas på displayen när du vrider på temperaturvredet eller trycker på en knapp när funktionslåset är påslaget.

Ugnen stängs av när du vrider på vredet för ugnsfunktionerna.

Om du stänger av ugnen medan funktionslåset är påslaget, ändras

funktionslåset automatiskt till barnlåset. Se "Användning av Barnlåset".

Upprepa steg 2 för att stänga av funktionslåset.

8.3 Restvärmeindikering

När ugnen stängs av visas restvärmeindikatorn på displayen om temperaturen i ugnen är högre än 40 °C. Vrid på temperaturvredet till vänster eller höger för att kontrollera ugnstemperaturen.

8.4 Säkerhetsavstängning

Av säkerhetsskäl stängs ugnen automatiskt av efter en viss tid, om en ugnsfunktion är igång och du inte ändrar några inställningar.

Temperatur (°C) Avstängningstid(tim)

30 - 115 12.5

120 - 195 8.5

200 - 245 5.5

250 - Maximalt 1.5

Efter en automatisk avstängning kan du trycka på valfri knapp för att använda produkten igen.

Automatisk avstängning fungerar inte med

funktionerna:

matlagningstermometer,

När ugnen är på, slås fläkten på automatiskt för att hålla ugnens ytor svala. Om du stänger av ugnen fortsätter fläkten att gå tills ugnen svalnat.

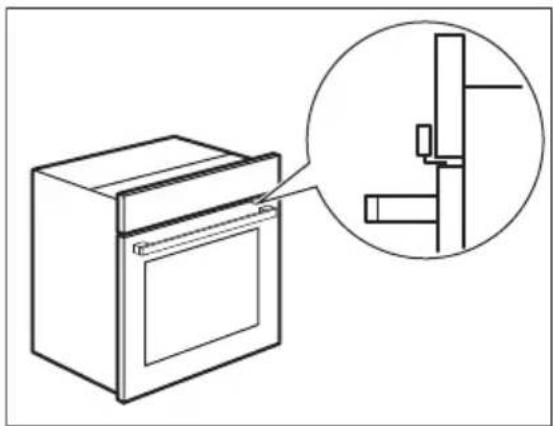

8.6 Mekaniskt lucklås

Lucklåset är inte aktivt när du köper produkten.

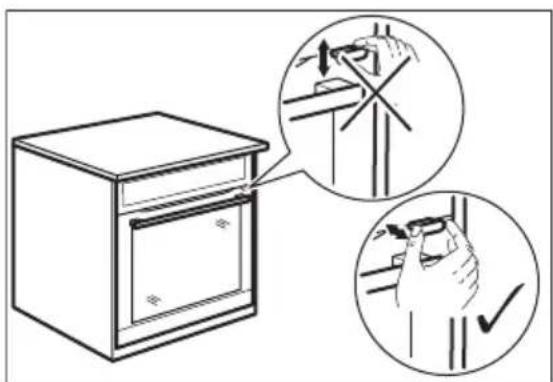

Flytta bara den mekaniska lucklåsenheten horisontellt. Flytta den inte vertikalt.

Se säkerhetsavsnitten.

FÖRSIKTIGHET!

Tryck inte på luckläset när du stänger ugnsluckan.

8.7 Använda det mekaniska lucklåset

1. Aktivera lucklåset genom att dra lucklåset framåt tills det läses på plats.
2. Avaktivera lucklåset genom att trycka tillbaka lucklåset i panelen.

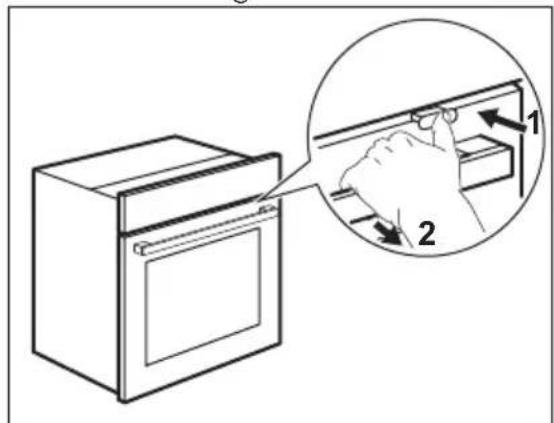

8.8 Öppna luckan med det aktiverade mekaniska lucklåset

Du kan öppna luckan när det mekaniska lucklåset är aktiverat.

1. Tryck en aning på lucklåset.
2. Öppna luckan genom att dra i den med handtaget.

Om du trycker på lucklåset tills det hörs ett klick avaktiverar du lucklåset.

Temperaturerna och gräddningstiderna i tabellerna är endast riktvärden. De beror på recepten samt på ingrediensernas kvalitet och mängd.

På vissa modeller hittar du på insidan av luckan:

- ugnsnivåernas nummer.

- Information om ugnsfunktioner, rekommenderade ugnsnivåer och temperaturer för typiska maträtter.

9.2 Varmluft PLUS

Innan du sätter på förvärmning och när ugnen är kall, fyll på vatten.

Se avsnittet "Aktivera Varmluft PLUS-funktionen"

Bagerivaror

Livsmedel Vatten i ut-rymmets upphöjning (ml)	Temperatur (°C)	Tid (min) Falsnivå Kommentar
Bröd 150 180 35 - 40 2		Använd bakplåt.1)
Franskbullar 150 200 20 - 25 2		Använd bakplåt.1)
Hemgjord pizza 150 230 10 - 20 2		Använd bakplåt.1)
Focaccia 150 200 - 210 10 - 20 2		Använd bakplåt.1)
Cookies, scones, croissant 150 150 - 180 10 - 20 2		Använd bakplåt.1)
Plommonka-ka, äppelpaj, kanelbullar 150 160 - 180 30 - 60 2		Använd kakform.1)

1) Förvärm i en tom ugn i 5 minuter före tillagning.
Tillaga mat direkt från frysen

Livsmedel Vatten i utrym-mets upphöjning (ml)		Temperatur (°C)	Tid (min) Falsnivå
Fryst pizza 200 200 - 210 10 - 20			21)
Fryst lasagne	200 180 - 200 35 - 50		21)
Fryst croissant	200 170 - 180 15 - 25		21)

1) Förvärm i en tom ugn i 10 minuter före tillagning.

Sous-vide-tillagning

Livsmedel Vatten i utrym-mets upphöjning (ml)	Temperatur (°C)	Tid (min) Falsnivå
Bröd 100 110 15 - 25 2
Franskbullar 100 110 10 - 20 2
Hemgjord pizza 100 110 15 - 25 2
Focaccia 100 110 15 - 25 2
Grönsaker 100 110 15 - 25 2
Ris 100 110 15 - 25 2
Makaronpudding 100 110 15 - 25 2
Kött 100 110 15 - 25 2

Stekning

Livsmedel Vatten i ut-rymmets upphöjning (ml)		Temperatur (°C)	Tid (min) Falsnivå Kommentar
Fläskstek	200	180	65 - 80	2	Ugnsform i glas
Engelsk rostbiff	200 200	50 - 60	2	Ugnsform i glas
Kyckling	200	210	60 - 80	2	Ugnsform i glas

9.3 Bakning

• Din ugn kan ha andra bak-/stekegenskaper än din gamla ugn. Anpassa dina vanliga inställningar som temperatur, koktid och hyllposition till värdena i tabellerna.
• Använd den lägre temperaturen första gången.

• Om du inte kan hitta inställningarna för ett visst recept kanske du kan använda inställningarna för ett liknande recept.

• Du kan förlänga gräddningstiden med 10–15 minuter om du bakar på mer än en nivå.

• Bakverk vid olika nivåer blir först inte alltid lika bruna. Om detta händer ska du inte ändra temperaturinställningen. Skillnaden jämnar ut sig under bakningen.
• Plåtarna i ugnen kan vrida sig under bakning. När plåtarna kallnar igen återtar de sin normala form.

9.4 Tips för bakning

Bakresultat	Möjlig orsak	Lösning
Kakans botten är inte tillräck-ligt gräddad.	Ugnsnivån är fel. Ställ kakan på en lägre ugns-nivå.
Bakresultat Möjlig orsak Lösning
Kakan faller ihop och blir de-gig, klumpig eller får vatten-ränder.	Ugnstemperaturen är för hög.	Nästa gång du gräddar ska du ställa in en något lägre ugnstemperatur.
Kakan faller ihop och blir de-gig, klumpig eller får vatten-ränder.	För kort gräddningstid. Förläng gräddningstiden.Du kan inte minska grädd-ningstiden genom att höja temperaturen.
Kakan faller ihop och blir de-gig, klumpig eller får vatten-ränder.	Det finns för mycket vätska i degen.	Använd mindre vätska. Var försiktig med blandningsti-derna, framför allt vid an-vändning av en köksmaskin.
Kakan är för torr. Ugnstemperaturen är för låg. Nästa gång du gräddar ska du ställa in en högre ugn-stemperatur.
Kakan är för torr. För lång gräddningstid. Nästa gång du gräddar ska du ställa in en kortare grädd-ningstid.
Kakan blir ojämnt brun. Ugnstemperaturen är för hög och gräddningstiden är för kort.		Ställ in en lägre ugnstempe-ratur och en längre grädd-ningstid.
Kakan blir ojämnt brun. Degen är ojämnt fördelad. Fördela degen jämnt på bakplåten.
Kakan blir inte klar med den inställda tiden.	Ugnstemperaturen är för låg.	Nästa gång du gräddar ska du ställa in en något högre ugnstemperatur.

9.5 Bakning på en nivå:

Bakverk i formar

Livsmedel Funktion Temperatur (°C) Tid (min) Falsnivå
Tysk ringkaka/ franskt brio- chebröd	Varmluft 150 - 160 50 - 70 1
Madeirakaka/ fruktkaka	Varmluft 140 - 160 70 - 90 1
Tårtbotten av mördeg	Varmluft 170 - 1801)	10 - 25 2
Tårtbotten av sockerkaka	Varmluft 150 - 170 20 - 25 2

Livsmedel Funktion Temperatur (°C) Tid (min) Falsnivå
Cheesecake Över-/Undervär- me	170 - 190 60 - 90 1

1) Förvärm ugnen.

Bakverk på plåtar

Livsmedel Funktion Temperatur		(°C)	Tid(min)	Falsnivå
Vetefläta/krans Över-/Undervärme 170 - 190 30 - 40 3
Julkakor Över-/Undervärme		160 - 1801)	50 - 70 2
Bröd (rågbröd):	Över-/Undervärme	1. 230 1)	1. 20	1
1. Första delen av gräddningen.		2. 160 - 180	2. 30 - 60
2. Andra delen av gräddningen.
Petit-chouer/bakelser Över-/Undervärme		190 - 2101)	20 - 35 3
Rulltårta Över-/Undervärme		180 - 2001)	10 - 20 3
Vetelängd med strössel	Varmluft	150 - 160 20 - 40 3
Smörkakor/sockerkringlor	Över-/Undervärme	190 - 2101)	20 - 30 3
Fruktkaka (på jästdeg/socker-kaksdeg) 2)	Varmluft	150	35 - 55 3
Fruktkaka (på jästdeg/socker-kaksdeg) 2)	Över-/Undervärme 170		35 - 55 3
Fruktkaka av mördeg	Varmluft	160 - 170 40 - 80 3
Jästkaka med känslig fyllning (t.ex. kvarg, grädde, kräm)	Över-/Undervärme	160 - 1801)	40 - 80 3

1) Förvärm ugnen.
2) Använd en långpanna.

Småkakor

Livsmedel Funktion		Temperatur (°C)	Tid (min) Falsnivå
Mördegskakor, kex	Varmluft	150 - 160	10 - 20 3
Småkakor av sockerkaksdeg	Varmluft	150 - 160	15 - 20 3

Livsmedel Funktion Temperatur (°C)		Tid (min) Falsnivå
Bakverk med äggvita/maräng-er	Varmluft 80 - 100 120 - 150 3
Mandelbiskvier Varmluft 100 - 120 30 - 50 3
Småkakor av jästdeg	Varmluft 150 - 160 20 - 40 3
Smördegskakor Varmluft	170 - 1801)	20 - 30 3
Bullar Varmluft	1601)	10 - 25 3
Bullar Över-/Undervär-me	190 - 2101)	10 - 25 3

1) Förvärm ugnen.

9.6 Puddingar och gratänger

Livsmedel Funktion Temperatur		(°C)	Tid (min) Falsnivå
Makaronipudding	Över-/Undervärme	180 - 200 45 - 60 1
Lasagne Över-/Undervärme		180 - 200 25 - 40 1
Grönsaksgratäng ^1)	Varmluftsgratinering	160 - 170 15 - 30 1
Ostbaguetter Varmluft 160 - 170 15 - 30 1
Söta puddingar Över-/Undervärme		180 - 200 40 - 60 1
Fiskpudding Över-/Undervärme		180 - 200 30 - 60 1
Fyllda grönsaker Varmluft 160 - 170 30 - 60 1

1) Förvärm ugnen.

9.7 Varmluft Med Fukt

För bästa resultat ska du följa tillagningstiderna som listas i tabellen nedan.

Livsmedel Temperatur (°C) Tid (min) Falsnivå

Pastagratäng 200 - 220 45 - 55 3

Potatisgratäng 180 - 200 70 - 85 3

Moussaka 170 - 190 70 - 95 3

Lasagne 180 - 200 75 - 90 3

Cannelloni 180 - 200 70 - 85 3

Brödpudding 190 - 200 55 - 70 3

Risgrynspudding 170 - 190 45 - 60 3

Äppelkaka gjord med sockerkakss- 160 - 170 70 - 80 3met (rund kakform)

Franskbröd 190 - 200 55 - 70 3

9.8 Bakning på flera nivåer

Använd funktionen Varmluft.

Bakverk på plåtar

Livsmedel Temperatur (°C)		Tid (min) Falsnivå
			2 positioner 3 positioner
Petit-chouer/bakelser	160 - 1801)	25 - 45	1 / 4
Smuldegspaj	150 - 160	30 - 45	1 / 4

1) Förvärm ugnen.

Livsmedel Temperatur (°C)		Tid (min) Falsnivå
Mördegskakor, kex	150 - 160	20 - 40	1 / 4	1 / 3 / 5
Småkakor av sockerkaksdeg	160 - 170	25 - 40	1 / 4	-
Bakverk med äggvita, maränger	80 - 100	130 - 170	1 / 4	-
Mandelbiskvier	100 - 120	40 - 80	1 / 4	-
Småkakor av jästdeg	160 - 170	30 - 60	1 / 4	-

Livsmedel Temperatur(°C)	Tid (min) Falsnivå	2 positioner 3 positioner
Smördegskakor 170 - 1801)	30 - 50 1 / 4 -
Bullar 180 20 - 30 1 / 4 -

1) Förvärm ugnen.

9.9 Varmluft + nedre delen

Livsmedel Temperatur (°C) Tid (min) Falsnivå
Pizza (tunn botten)	200 - 2301)2)	15 - 20 2
Pizza (med mycket fyllning)	180 - 200 20 - 30 2
Pajer 180 - 200 40 - 55 1
Ugnsbakad spenat 160 - 180 45 - 60 1
Quiche Lorraine 170 - 190 45 - 55 1
Schweizisk bakelse 170 - 190 45 - 55 1
Cheesecake 140 - 160 60 - 90 1
Äppelkaka, täckt	150 - 170 50 - 60 1
Grönsakspaj	160 - 180 50 - 60 1
Osyrat bröd	230 - 2501)	10 - 20 2
Smördegskakor	160 - 1801)	45 - 55 2
Flammekuchen (piz-zaliknande rätt från Alsace)	230 - 2501)	12 - 20 2
Piroger	180 - 2001)	15 - 25 2

1) Förvärm ugnen.
2) Använd en långpanna.

9.10 Stekning

• Använd värmebeständiga kärl under ugnsbakning. Se tillverkarens anvisningar.
• Du kan steka stora stekar direkt i den djupa långpannan eller på gallret ovanför den djupa långpannan.

• Häll lite vätska i långpannan för att förhindra att köttsaft bränner fast på ytan.

• Alla typer av kött som ska ha en stekyta kan stekas i en stekgryta utan lock.

• Vänd steken vid behov efter 1/2 - 2/3 av stektiden.
• För att köttet ska bli saftigare:
• stek magert kött i stekgrytan med lock eller i en stekpåse.
• stek kött och fisk i bitar som väger minst 1kg.

- ös stora stekar och fågel med deras egen saft flera gånger under stekningen.

9.11 Stektabeller

Nötkött

Livsmedel Mängd Funktion Temperatur		(°C)	Tid (min) Falsnivå
Grytstek 1 - 1,5 kg Över-/Undervärme		230 120 - 150 1
Engelsk rostbiff eller filé: röd	per cm höjd Varmlufts-grillning	190 - 2001)	5 - 6 1
Engelsk rostbiff eller filé: rosa	per cm höjd Varmlufts-grillning	180 - 1901)	6 - 8 1
Engelsk rostbiff eller filé: väls-tekt	per cm höjd Varmlufts-grillning	170 - 1801)	8 - 10 1

1) Förvärm ugnen.

Fläsk

Livsmedel Vikt (kg) Funktion Temperatur		Tid (min) Falsnivå
		(°C)
Bog/hals/skink-stek	1 - 1.5 Varmlufts-grillning	160 - 180 90 - 120	1
Kotlett/revben-sspjäll	1 - 1.5 Varmlufts-grillning	170 - 180 60 - 90	1
Köttfärslimpa	0.75 - 1 Varmlufts-grillning	160 - 170 50 - 60	1
Fläsklägg (lagad i förväg)	0.75 - 1 Varmlufts-grillning	150 - 170 90 - 120	1

Kalv

Livsmedel	Vikt (kg)	Funktion Temperatur(°C)		Tid (min) Falsnivå
Kalvstek	1	Varmlufts-grillning	160 - 180	90 - 120	1
Kalvlägg	1.5 - 2 Varmlufts-grillning		160 - 180	120 - 150	1

Lamm

Livsmedel Vikt (kg) Funktion Temperatur		Tid (min) Falsnivå(°C)
Lammstek med ben/ lammstek	1 - 1.5 Varmlufts- grillning	150 - 170 100 - 120 1
Lammsadel 1 - 1.5 Varmlufts- grillning		160 - 180 40 - 60 1

Vilt

Livsmedel Vikt (kg) Funktion Temperatur		(°C)	Tid (min) Falsnivå
Harsadel/harstek med ben	upp till 1 Över-/Under-värme	2301)	30 - 40 1
Rådjurssadel, hjortsadel	1.5 - 2 Över-/Under-värme	210 - 220 35 - 40 1
Bog 1.5 - 2 Över-/Under-värme		180 - 200 60 - 90 1

1) Förvärm ugnen.

Fågel

Livsmedel Vikt (kg) Funktion Temperatur			Tid (min) Falsnivå(°C)
Bitar av fågel 0,2 - 0,25 var Varmlufts-grilling			200 - 220 30 - 50 1
Halv kyckling 0,4 - 0,5 var Varmlufts-grilling			190 - 210 35 - 50 1
Kyckling, unghöna	1 - 1.5 Varmlufts-grilling		190 - 210 50 - 70 1
Anka 1.5 - 2 Varmlufts-grilling			180 - 200 80 - 100 1
Gås 3.5 - 5 Varmlufts-grilling			160 - 180 120 - 180 1
Kalkon	2.5 - 3.5 Varmlufts-grilling		160 - 180 120 - 150 1
Kalkon	4 - 6	Varmlufts-grilling	140 - 160 150 - 240 1

Fisk (ångkokning)

Livsmedel Vikt (kg) Funktion Temperatur		Tid (min) Falsnivå
	(°C)
Hel fisk 1 - 1.5 Över-/Under-värme	210 - 220 40 - 60 1

9.12 Min Grill

• Grilla alltid med maximal temperaturinställning.
• Placera gallret på den ugnsnivå som rekommenderas i grilltabellen.
• Placera alltid plåten som ska fånga upp fettet på den första ugnsnivån.
• Grilla endast tunna bitar av kött eller fisk.

- Förvärm alltid den tomma ugnen med grillfunktionerna i 5 minuter.

FÖRSIKTIGHET!

Grilla alltid med stängd ugnslucka.

Min Grill

Livsmedel Temperatur(°C)		Tid (min) Falsnivå
		1:a sidan 2:a sidan
Engelsk rostbiff 210 - 230 30 - 40 30 - 40 2
Oxfilé 230	20 - 30 20 - 30 3
Stek av gris	210 - 230 30 - 40 30 - 40 2
Stek av kalv	210 - 230 30 - 40 30 - 40 2
Stek av lamm	210 - 230 25 - 35 20 - 25 3
Hel fisk, 500 - 1 000 g	210 - 230 15 - 30 15 - 30 3 / 4

9.13 Undervärme + Grill + Fläkt

Använd funktionen Varmluft.

Livsmedel	Temperatur (°C) Tid (min)		Falsnivå
Fryst pizza	200 - 220	15 - 25	2
Fryst panpizza	190 - 210	20 - 25	2
Kyld pizza	210 - 230	13 - 25	2
Fryst portionspizza	180 - 200	15 - 30	2
Pommes Frites, tunn	200 - 220	20 - 30	3
Pommes Frites, tjock	200 - 220	25 - 35	3
Croquetter	220 - 230	20 - 35	3

Livsmedel Temperatur (°C) Tid (min) Falsnivå

Riven Potatisgräng 210 - 230 20 - 30 3

Lasagne/Cannelloni, 170 - 190 35 - 45 2 kyld

Fryst lasagne/cannel- 160 - 180 40 - 60 2 loni

Ugnsgratinerad ost 170 - 190 20 - 30 3

Kycklingvingar 190 - 210 20 - 30 2

9.14 Upptining

• Ta bort förpackningen från maten och lägg den sedan på en tallrik.
• Använd den första ugnsnivån nerifrån.
• Täck inte över maten med en skål eller tallrik eftersom det kan förlänga upptiningstiden.

- Om du lagar större portioner ska en tom tallrik placeras upp och ner på botten av ugnen. Placera maten i en djup tallrik eller form och ställ den ovanpå tillriken inne i ugnen. Ta bort hyllstöden om det behövs.

Livsmedel	Vikt (kg)	Upptinings-tid (min)	Efteruppti-ningstid(min)	Kommentar
Kyckling 1	100 - 140	20 - 30	Lägg kycklingen på ett upp- ochnervänt tefat på en stor tallrik.Vänd efter halva tiden.
Kött 1	100 - 140	20 - 30	Vänd efter halva tiden.
Forell 0.15		25 - 35	10 - 15 -
Jordgub-bar	0.3	30 - 40	10 - 20 -
Smör 0.25		30 - 40	10 - 15 -
Grädde	2 x 0,2	80 - 100	10 - 15 Vispa grädden medan den fortfa-rande är något frusen.
Tårta	1.4	60 60	-

9.15 Torkning - Varmluft

• Täck smorda plåtar med bakplåtspapper.
• För bättre resultat, stanna ugnen efter halva torktiden, öppna luckan och låt

det svalna över natten för att fullfölja torkningen.

Grönsaker

Livsmedel Temperatur (°C)	Tid (t) Falsnivå	1 position 2 positioner
Bönor 60 - 70 6 - 8 3 1 / 4
Pepparfrukter 60 - 70 5 - 6 3 1 / 4
Soppgrönsaker 60 - 70 5 - 6 3 1 / 4
Svamp 50 - 60 6 - 8 3 1 / 4
Örter 40 - 50 2 - 3 3 1 / 4

Frukt

Livsmedel Temperatur (°C)	Tid (t) Falsnivå	1 position 2 positioner
Plommon 60 - 70 8 - 10 3 1 / 4
Aprikoser 60 - 70 8 - 10 3 1 / 4
Äppelskivor 60 - 70 6 - 8 3 1 / 4
Päron 60 - 70 6 - 9 3 1 / 4

9.16 Matlagningstermometer tabell

Nötkött Innertemperatur (°C)
	Röd Mellan Välstekt
Engelsk rostbiff	45	60 70
Ryggbiff 45	60 70

Nötkött	Innertemperatur (°C)
	Mindre	Mellan	Mer
Köttfärslimpa	80 83	86

Fläsk	Innertemperatur (°C)
	Mindre	Mellan	Mer
Skinka	80	84	88
Stek
Kotlett (sadel)
Fläskkarré, rökt	75	78	82
Fläskkarré, kokt
Kalvkött Innertemperatur (°C)
	Mindre Mellan Mer
Kalvstek 75 80 85
Kalvlägg 85 88 90
Får/lamm Innertemperatur (°C)
	Mindre Mellan Mer
Fårbog 80 85 88
Fårsadel 75 80 85
LammbogLammstek	65 70 75
Lekar Innertemperatur (°C)
	Mindre Mellan Mer
HarsadelRådjurssadel, hjortsadel	65 70 75
HarbogHel hareRådjurs-/hjortbog	70 75 80
Fågel	Innertemperatur (°C)
	Mindre Mellan	Mer
Kyckling (hel/halv/filé)	80 83	86
Anka (hel/halv)Kalkon (hel/filé)	75 80	85
Anka (filé)	60 65	70
Fisk (lax/forell/gös)	Innertemperatur (°C)
	Mindre	Mellan	Mer
Fisk (hel/stor/ångkokt)Fisk (hel/stor/grillad)	60	64	68
Grytor - förkokta grönsaker	Innertemperatur (°C)
	Mindre	Mellan	Mer
SquashgrytaBroccoligrytaFänkålsgryta	85	88	91

Grytor - kryddstark Innertemperatur (°C)
	Mindre Mellan Mer
Cannelloni
Lasagne	85 88 91
Makaronipudding

Grytor - söta Innertemperatur (°C)
	Mindre Mellan Mer
Brödgryta med eller utan frukt
Risgrynsgryta med eller utan frukt	80 85 90
Söt nudelgryta

9.17 Information till provanstalter

Tester enligt EN 60350-1:2013 och IEC 60350-1:2011.

Bakning på en nivå. Bakverk i formar

Livsmedel Funktion Temperatur (°C) Tid (min) Falsnivå
Fatless sponge cake/ lätt sockerkaka utan fett	Varmluft 140 - 150 35 - 50 2
Fatless sponge cake/ lätt sockerkaka utan fett	Över-/Undervärme 160	35 - 50 2
Apple pie / äppelpaj (2 formar ∅ 20 cm, diagonalt placerade)	Varmluft 160	60 - 90 2
Apple pie / äppelpaj (2 formar ∅ 20 cm, diagonalt placerade)	Över-/Undervärme 180	70 - 90 1

Bakning på en nivå. Småkakor

Livsmedel	Funktion Temperatur (°C)		Tid (min) Falsnivå
Short bread/mördeg-skaka/mördegsremsor	Varmluft	140	25 - 40	3
Short bread/mördeg-skaka/mördegsremsor	Över-/Undervärme	1601)	20 - 30	3
Small cakes / Muffins(20 stycken/plåt)	Varmluft	1501)	20 - 35	3

Livsmedel Funktion Temperatur (°C) Tid (min) Falsnivå
Small cakes / Muffins(20 stycken/plåt)	Över-/Undervärme1701)	20 - 30 3
1) Förvärm ugnen.Bakning på flera nivåer. Småkakor/small cakes/bakelser/bullar
Livsmedel Funktion Temperatur (°C) Tid (min) Falsnivå
		2 positioner	3 positioner
Short bread / mör-degskaka / mördegs-remsor	Varmluft. 140 25 - 45 1 / 4 1 / 3 /		5
Small cakes / Muffins(20 stycken/plåt)	Varmluft.1501)	23 - 40 1 / 4 -
1) Förvärm ugnen.Min Grill
Livsmedel Funktion Temperatur (°C) Tid (min) Falsnivå
Toast / rostat bröd Min Grill högst		1 - 31)	5
Beef Steak / Nötstek	Min Grill högst	24 - 301)2)	4

1) Förvärm ugnen i 5 minuter.
2) Vänd efter halva tiden.

10. SKÖTSEL OCH RENGÖRING

WARNING!

Se säkerhetsavsnitten.

10.1 Anmärkningar om rengöring

• Torka av framsidan av ugnen med en mjuk trasa och varmt vatten och milt rengöringsmedel.
• Använd ett rengöringsmedel avsett för rengöring av metallytor.
• Rengör ugnen efter varje användningstillfälle. Fettansamling eller andra matrester kan leda till eldsvåda. Risken är högre för grillpannan.
• Ta bort envis smuts med speciell ugsrengöring.
• Rengör alla ugnstillbehör efter varje användningstillfälle och låt dem torka.

Använd en mjuk duk med varmt vatten och ett rengöringsmedel.

- Använd inte starka medel, föremål med skarpa kanter eller diskmaskin vid rengöring om du har tillbehör med non stick-beläggning. Det kan skada ytan.

Rengöringsproceduren tar bort kalkbeläggningar från botten efter en ångkokning.

Vi rekommenderar att du rengör ugnen när du har använt Varmluft PLUS-funktionen 5-10 gånger.

1. Häll 250 ml vit vinäger i ugnutrymmets botten. Använd högst 6 % vinäger utan örter.
2. Låt vinägern lösa upp kalkstensresterna i omgivningstemperatur under 30 minuter.
3. Gör rent ugsutrymmet med varmvatten och en mjuk trasa.

10.3 Ta bort ugnsstegarna

Vid rengöring av ugnen ska ugnsstegarna tas bort.

FÖRSIKTIGHET!

Var försiktig när du avlägsnar ugnsstegarna.

1. Dra först ut stegarnas främre del från sidoväggen.

1. Dra ut stegen baktill från ugnssidan och ta bort den.

1 2

Sätt tillbaka det du tagit bort i omvänd ordning.

Styrpinnarnas avrundade ändar måste peka framåt.

10.4 Katalys

FÖRSIKTIGHET!

Rengör inte den katalytiska ytan med ugnssprej, frätande rengöringsmedel, såpa eller andra rengöringsmedel. Den katalytiska ytan kan skadas då.

Rengör innerglaset med varmt vatten och en mjuk duk.

Plocka ur alla tillbehör.

Ugnsutrymmet är täckt med katalytisk emalj. Det samlar fett och smuts som bränns av vid höga temperaturer utan att avge någon lukt.

För att stödja denna självrengöring ska den tomma ugnen värmas upp regelbundet.

Fläckar eller missfärgning av den katalytiska ytan påverkar inte de katalytiska egenskaperna.

1. Ställ in funktionen

Displayen visar CATA och rengöringsprocedurens varaktighet (1 timme). Du kan inte ändra varaktigheten, men du kan använda funktionen Sluttid för att fördröja rengöringsprocedurens start.

En signal avges när tiden löpt ut. Ugnen stängs av.

1. Tryck på knapp för att stänga av signalen.

2. Rengör ugnsbotten med en mjuk, fuktig svamp.

För att avaktivera katalysfunktionen innan den är klar, vrid funktionsvredet för ugnen till avstängt läge.

För att påminna dig om att katalysrengöring behövs blinkar CATA på displayen i 10 sekunder efter varje gång du slår på och stänger av ugnen.

- när Katalys-funktionen är klar.

• om du trycker på samtidigt.

°C

10.6 Demontering och montering av luckan

Du kan ta bort luckan och de inre glasrutorna för rengöring. Antalet luckglas skiljer sig mellan olika modeller.

WARNING!

Var försiktig när du tar bort luckan. Luckan är tung.

1. Öppna luckan helt.
2. Lyft upp klämspärrarna (A) på de två gångjärnen till luckan helt och hållet.

A A

1. Stäng luckan tills den har en vinkel på ungefär 45°.

45°

1. Håll i luckan med en hand på vardera sidan och dra ut den bestämt uppåt från produkten.

2. Lägg ner luckan med utsidan neråt på en mjuk handduk på ett stabilt underlag. Det hindrar luckan från att repas.

3. Ta tag i lucklisten (B) på båda sidorna av luckans övre kant och tryck inåt för att frigöra klämlåset.

2 B 1

FÖRSIKTIGHET!

Glaset kan gå sönder vid oförsiktig hantering, särskilt runt kanterna.

1. Dra lucklisten framåt för att ta bort den.

2. Håll glasen i överkanten ett i taget och dra dem uppåt och ut ur skenorna.

1. Rengör glasrutorna med vatten och lite diskmedel. Torka luckglaset noga.

När rengöringen är klar, följ stegen ovan i motsatt ordning. Sätt i det mindre ugnsglaset först, därefter det större och sist luckan.

WARNING!

Se till att glasen är korrekt och ordentligt införda, annars kan luckans yta bli överhettad.

10.7 Byte av lampan

Lägg en tygbit på botten av produktens innandöme. Detta förhindrar skador på lampglaset och ugsutrymmet.

WARNING!

Risk för elstötar! Koppla från säkringen innan du byter lampan. Lampan och lampglaset kan vara varma.

1. Avaktivera produkten.

2. Ta ut säkringarna ur säkringsskåpet eller stäng av huvudströmbrytaren.

Övre lampan

1. Ta bort lampglaset genom att vrida det moturs.

1. Rengör lampglaset.
2. Byt ut lampan mot en passande lampa som tål upp till 300 °C.
3. Sätt tillbaka lampglaset.

11. FELSÖKNING

WARNING!

Se säkerhetsavsnitten.

11.1 Vad gör jag om...

Problem Möjlig orsak Lösning
Det går inte att aktivera eller använda ugnen.	Ugnen är inte ansluten till strömförsörjningen eller den är ansluten på fel sätt.	Kontrollera att ugnen är korrekt ansluten till strömför-sörjningen (se kopplings-schemat om tillgängligt).
Ugnen värms inte upp. Ugnen är avstängd. Sätt på ugnen.
Ugnen värms inte upp. Klockan är inte ställd. Ställ klockan.
Ugnen värms inte upp. Nödvändiga inställningar är inte gjorda.		Kontrollera att rätt inställ- ningar gjorts.
Ugnen värms inte upp. Automatisk avstängning är aktiverat.		Se "Automatisk avstäng- ning".
Ugnen värms inte upp. Barnlåset är aktiverat. Se "Användning av Barnlå- set".
Ugnen värms inte upp. Säkringen har gått. Kontrollera om säkringen ärorsaken till felet. Om säkri- ngen går gång på gång, tala med en kvalificerad elektri- ker.
Lampan fungerar inte. Lampan är trasig. Byt ut lampan.
Matlagningstermometern fungerar inte.	Kontakten till matlagnings- termometern är inte rätt isatt i uttaget.	Sätt in matlagningstermo- meterns kontakt så långt in i uttaget det går.
Tillagningen av maträtter tar för lång tid eller går för fort.	Temperaturen är för låg eller för hög.	Justera vid behov temperaturen. Följ instruktionerna i manualen.
Ånga och kondens avsätts på maten och i ugnen.	Du lät maten stå för länge i ugnen.	Låt inte maträtter stå i ugnen längre än 15 - 20 minuter efter att tillagningen är klar.
Displayen visar "C2". Du ville starta katalys- eller upptiningsfunktionen, men du tog inte ut matlagningstermometern ur sitt uttag.		Ta bort matlagningstermometerns kontakt ur uttaget.
På displayen visas ett felmeddelande som inte står i tabellen.	Det föreligger ett elektriskt fel.	• Stäng av ugnen via hushållets säkring eller säkerhetsbrytaren i säkringsskåpet och slå på den igen.• Kontakta kundtjänst om felmeddelandet visas på displayen igen.
Det fungerar inte som det ska när du använder Varmluft PLUS-funktionen.	Du aktiverade inte Varmluft PLUS-funktionen.	Se avsnittet "Aktivera Varmluft PLUS-funktionen".
Det fungerar inte som det ska när du använder Varmluft PLUS-funktionen.	Du fyllde inte på bottenskålen med vatten.	Se avsnittet "Aktivera Varmluft PLUS-funktionen".
Vattnet i bottenskålen kokar inte.	Temperaturen är för låg. Ställ in temperaturen till åtminstone 110 °C.Se avsnittet "Råd och tips".
Vattnet rinner ut ur bottenskålen.	Det är för mycket vatten i bottenskålen.	Stäng av ugnen och se till att den är helt kall. Ta bort vattnet med en svamp eller en disktrasa. Tillsätt rätt mängd vatten i bottenskålen. Se den specifika proceduren.

Problem Möjlig orsak Lösning

Produkten är på men värms inte upp. Fläkten arbetar inte. Displayen visar "Demo".

Demoläget är aktiverat. 1. Stäng av ugnen.

1. Tryck och håll inne sam-

1. Den första siffran på dis- playen och Demo-indi- katorn börjar blinka.

2. Ange kod 2468 genom att vrida vredet för temperaturen till höger eller vänster för att ändra värdena och tryck på ⚠️ för att bekräfta.

3. Nästa siffra börjar blinka.

4. Demo-läget avaktiveras när du bekräftar den sista siffran och koden är korrekt.

11.2 Tekniska data

Kontakta försäljaren eller en auktoriserad serviceverkstad om du inte kan avhjälpa felet.

Information som kundtjänst behöver finns på typskylten. Typskylten sitter på

den yttre kanten av produktens innanmäte. Avlägsna inte märkskylten från produktutrymmet.

Vi rekommenderar att du antecknar den här:

Modell (Mod.) ....

PNC (produktnummer) ....

Serienummer (S.N.) ....

12. ENERGIEFFEKTIVITET

12.1 Informationsblad och information enligt EU 65-66/2014

Leverantörens namn Husqvarna

Modellbeskrivning

QCE7230W

QCE7230X

Energiindex 81.2

Energiklass A+

Energiförbrukning med en standardrätt, över/under- värme	1.09 kWh/program
Energiförbrukning med en standardrätt, varmluft 0.69 kWh/program
Antal utrymmen 1
Värmekälla Elektricitet
Ljudstyrka 71 l
Typ av ugn Inbyggnadsugn
Massa	QCE7230W 35.0 kg
	QCE7230X 35.0 kg

EN 60350-1 - Elektriska matlagningsprodukter för hushållsbruk - Del 1: Områden, ugnar, ångugnar och grillar - Funktionsprovning.

12.2 Energibesparing

Denna ugn har funktioner som låter dig spara energi under vanlig matlagning.

Allmänna tips

Se till att ugnsluckan är ordentligt stängd när produkten är påslagen. Öppna inte ugnsluckan för ofta under tillagning. Håll dörrtätningen ren och se till att den inte har lossnat på något ställe.

Använd metalltallrikar för att förbättra energibesparingen.

Förvärm inte ugnen innan du sätter in maten.

För matlagning som varar längre än 30 minuter ska ugnstemperaturen minskas till lägsta möjliga, 3 - 10 minuter innan matlagningstiden går ut, beroende på längden på matlagningen. Restvärmen i ugnen fortsätter laga maten.

Använd restvärmen för att värma annan mat.

Undvik pauser mellan tillagningar när du förbereder flera rätter på en gång.

Laga mat med varmluft

När det är möjligt, använd varmluftsfunktionen för att spara energi.

Restvärme

Om ett program med tidvalet Varaktighet eller Sluttid aktiveras och om tillagningstiden är längre än 30 minuter, stängs värmeelementen automatiskt av tidigare med vissa ugnsfunktioner.

Fläkten och lampan fortsätter att vara igång.

För varmhållning av mat

Välj lägsta möjliga temperaturinställning för att använda restvärme och hålla maten varm. Restvärmeindikatorn eller temperaturen visas på displayen.

Varmluft med fukt

För att spara energi under tillagningen. Den fungerar så att temperaturen inuti ugnen skiljer sig från den temperatur som anges på ugnens display under tillagningscykeln och tillagningstiderna kan skilja sig från tillagningstiderna för andra program.

När du använder Varmluft + Ånga släcks lampan automatiskt efter 30 sekunder. Du kan tända lampan igen, men det minskar förväntad energibesparing.

13. MILJÖSKYDD

Återvinn material med symbolen Återvinn förpackningen genom att

placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och

elektroniska produkter. Släng inte

produkter märkta med symbolen 📀 med hushållsavfallet. Lämna in produkten på

närmaste återvinningsstation eller kontakta kommunkontoret.

CE
