BRUKSANVISNING 12639 Heatmax

1. Det är viktigt att Mobile Aircondition installeras på rätt sätt och enligt bruksanvisningen innan du använder den.
2. Enligt säkerhetsföreskrifterna får enheten inte användas:

A: I närheten av eld.

B: I områden där det kan stänka olja.
C: I områden där den utsätts för direkt solljus.
D: I områden där det kan stänka vatten.
E: I närheten av badkar, dusch eller simbassäng.

1. För aldrig in fingrar, stag eller liknande i luftöppningarna. Se till att barn följer dessa säkerhetsanvisningar.
2. Håll enheten upprätt under bruk, transport och förvaring, för att inte skada kompressorn.
3. Stäng alltid av och koppla bort luftkonditioneringen från vägguttaget innan rengöring utförs.
4. Stäng alltid av och koppla bort luftkonditioneringen från vägguttaget innan enheten flyttas.
5. Håll uppsikt över barn så att dem inte leker med apparaten.
6. Denna apparat är inte avsedd att användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga eller som saknar kunskap om apparaten utan att ha fått instruktioner om hur den fungerar, dessutom ska en ansvarig vuxen alltid finnas till hands.
7. VI rekommenderar att ingen förlängningssladd används eftersom den kan överhettas och börja brinna. Om förlängningssladd används, se till att den är godkänd, minst 0,75 mm2 tjock, så kort som möjligt och minst 16A/250V.
8. Håll alltid ventilationen ren och täck aldrig över någon del av Mobile Aircondition när den är ansluten.

OBS:

Om det förekommer skadade delar ska du kontakta återförsäljaren eller en behörig serviceverkstad.

Om det förekommer skador på enheten ska den genast stängas av och kopplas bort från vägguttaget, kontakta därefter återförsäljaren eller en behörig serviceverkstad.

Om el-kabeln är skadad ska enheten stängas av och kopplas bort från vägguttaget för att undvika faror. Kabeln får endast bytas ut av återförsäljaren eller en behörig serviceverkstad.

NAMN PÅ DELARNA

Frontkåpa Manöverpanel Baksida Luftintag Från sidan Svängbart hjul Framsida El-kabel Baksida Luftintag

TILLBEHÖR

Efter uppackning, kontrollera att alla ovanstående tillbehör är intakta och ingått i leveransen, läs bruksanvisningen för information om delarnas syfte och hur dessa ska monteras.

Delar	Namn på delarna	Antal/set
	Mobil Aircondition	1
	1,5 m flexrör	1
	Stuss för aircondition	1
[YOAZ]	Utloppsstuss	1
	Skena för skjutfönster	1

FUNKTIONER

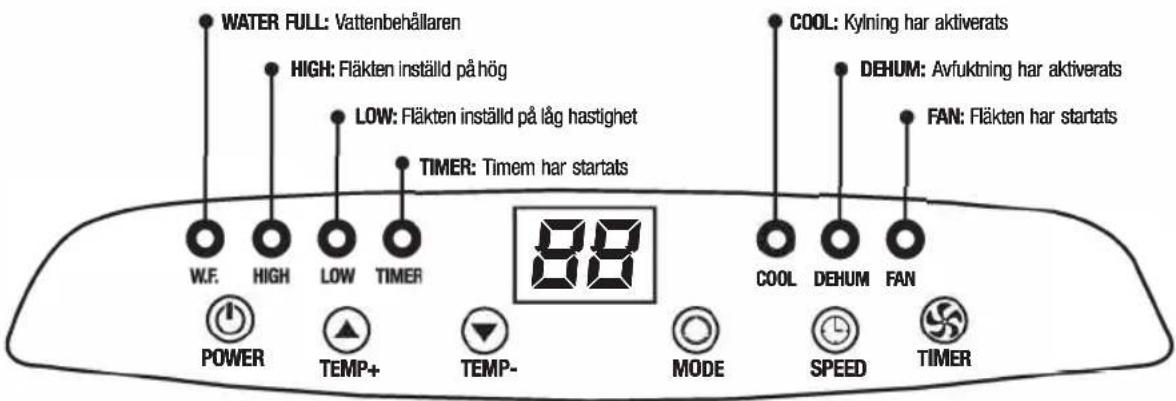

WATER FULL: Vattenbehållaren HIGH: Fläkten inställd på hög LOW: Fläkten inställd på låg hastighet TIMER: Timem har startats COOL: Kylning har aktiverats DEHUM: Avfuktning har aktiverats FAN: Fläkten har startats W.F. HIGH LOW TIMER 88 COOL DEHUM FAN POWER TEMP+ TEMP- MODE SPEED TIMER

STRÖMBRYTARE:

- Används för att starta och stänga av luftkonditioneringen

KNAPPEN TEMP+:

- Används för att höja temperaturinställningen när man aktiverat läget COOL (kylning) med knappen MODE - Används för att öka antalet timmar när TIMER-funktionen har aktiverats

KNAPPEN TEMP-:

- Används för att sänka temperaturinställningen när man aktiverat läget COOL (kylning) med knappen MODE - Används för att minska antalet timmar när TIMER-funktionen har aktiverats

DIGITAL DISPLAY:

- Visar aktuell temperatur, inställd temperatur och timer, baserat på avd som har ställts in

KNAPPEN MODE:

- Används för att växla mellan COOL (kylning), DEHUM (avfuktning) och FAN (fläkt)

KNAPPEN SPEED:

- Används för att ställa in fläktens hastighet - Funktionen kan bara aktiveras om man har valt COOL (kyning) eller FAN (fläkt) med knappen MODE - Växlar mellan HIGH (hög hastighet) och LOW (läg hastighet) varje gång man trycker in knappen

KNAPPEN TIMER:

- Används för att starta och stänga av TIMER-funktionen

FJÄRRKONTROLL - FUNKTIONER

KNAPPEN SPEED:

• Används för inställning av fläktens hastighet
• Funktionen är bara aktiv om man har valt något av lägena COOL (kyla) eller FAN (fläkt) med knappen MODE (läge)
• Växlar mellan HIGH (hög hastighet) och LOW (låg hastighet) när
  man trycker på knappen

KNAPPEN TEMP+

• Används för att höja temperaturen när man har ställt in läget COOL via knappen MODE
• Används för att öka antalet timmar när man har aktiverat TIMER-funktionen

KNAPPEN MODE:

- Knappen används för att växla mellan lägena COOL (kylning), DEHUM (avfuktning) och FAN (fläkt)

KNAPPEN TEMP-:

• Används för att sänka den inställda temperaturen när man har valt COOL via knappen MODE
• Används för att minska antalet timmar när man har aktiverat
  TIMER-funktionen

KNAPPEN TIMER:

- Används för att starta/stänga av TIMER-funktionen

KNAPPEN POWER:

- Används för att starta/stänga av din mobila luftkonditionering

DRIFTANVISNINGAR

1. Placera enheten i närheten av ett vägguttag.
2. Anslut stickkontakten till ett vägguttag.
3. Starta luftkonditioneringen genom att trycka på POWER.

OBS!

Temperaturområde:

	Maximal kylning	Minsta kylning
DB/WB(°C)	35/24	18/12

Kontrollera att flexröret är korrekt monterad.

Att tänka på vid kylning och avfuktning:

• När man använder funktionerna kylning och avfuktning ska det vara en intervall på 3 minuter mellan respektive start/stopp.
• Vägguttaget får inte delas av andra apparater.

KYLNING:

• Tryck på knappen "MODE" tills ikonen "COOL" visas.
• Tryck på "TEMP+" eller "TEMP-" för att ställa in önskad rumstemperatur (16-31°C).
• Tryck på knappen "FAN" för att välja fläkthastighet.

AVFUKTNING:

• Tryck på knappen "MODE" tills indikatom för "DEHUM" tänds.
• Ställ in temperaturen på 2°C lägre än önskad rumstemperatur (16-31°C).
• Ställ in fläkten på läge "LOW".

ANVÄNDA TIMERN:

Ställa in Timer ON:

• När luftkonditioneringen är avstängd (OFF), tryck på knappen
  "Timer" och ställ in önskad drifttid med hjälp av knappama
  "TEMP+" och "TEMP-"
• Tid (förinställd drifttid) visas på manöverpanelen i timmar.
• Drifttid (ON time) kan ställas in på mellan 0-24 timmar.

Ställa in Timer OFF:

• När luftkonditioneringen är igång (ON), tryck på knappen "Timer" och ställ in önskad stopptid med hjälp av knapparna för temperatur och tid.
• Tid (förinställd stopptid) visas på manöverpanelen i timmar.
• Stopptid (OFF time) kan ställas in på mellan 0-24 timmar.

INSTALLATIONSANVISNINGAR

30CM 30CM

• Den mobila luftkonditioneringen ska placeras på plant underlag där det är fritt runt om. Luftuttagen får inte blockeras, det ska vara minst 30 cm fritt runt enheten. (Se Fig.8)
• Vägguttaget ska uppfylla kraven och aktuella säkerhetsföreskrifter.

LARM NÄR VATTENBEHÅLLAREN ÄR FULL:

Den inre vattenbehållaren i luftkonditioneringen är utrustad med en vatten- nivåsensor som kontrollerar vattennivån. När vattennivån när inställd höjd tänds indikatom för full vattenbehållare. (Om vattenpumpen är skadad när vattenbehållaren är full ska man ta bort gummipackningen i botten på enheten och tömma ut vattnet).

UNDERHÅLLSANVISNINGAR

1. Innan rengöring påbörjas ska enheten kopplas bort från strömkällan.
2. Använd inte bensin eller andra kemikalier för att rengöra enheten.
3. Skölj inte av enheten.
4. Om enheten uppvisar skador ska du snarast kontakta återförsäljaren eller en behörig serviceverkstad.

• Om luftfiltret sätts igen av damm/smuts ska luftfiltret gengöras.
• Demontering: Öppna gallret för luftintaget och ta ut luftfiltret.
• Rengöring: Rengör luftfiltret med naturligt rengöringsmedel och
  ljummet vatten (40°C) och låt torka i skuggan.
• Montering: Placera luftfiltret i inloppsgallret och montera tillbaka i enheten.

RENGÖRING AV LUFTKONDITIONERINGENS HÖLJE:

Rengör först ytan med naturligt rengöringsmedel och en fuktig trasa, torka därefter av med en torr trasa.

PROBLEMLÖSNING

PROBLEM	MÖJLIGA ORSAKER	REKOMMENDERAD ÅTGÄRD
1. Enheten startar inte när man trycker på strömbrytaren	Indikatorn för full vattenbehållare blinkar och vattenbehållaren är full	Töm ut vattnet
	Rumstemperaturen är lägre än den inställda temperaturen	Nollställ temperaturen
2. Inte tillräckligt kallt	Dörrar eller fönster är inte stängda	Se till att alla dörrar och fönster är stängda
	Det finns värmekällor i rummet	Avlägsna, om möjligt, värmekällorna
	Utloppsluftslangen är inte ansluten eller är igensatt	Anslut eller rengör utloppsluftslangen
	För hög temperaturinställning	Nollställ temperaturen
	Luftintag är igensatt	Rengör luftintaget
3. Bullrig	Underlaget är inte jämnt eller tillräckligt plant	Placera enheten på ett plant, jämnt underlag
	Ljudet kommer från köldmediet som finns i luftkonditioneringen	Detta är normalt
4. Koden E0 visas	Fel på rumstemperatursensorn	Byt ut rumstemperatursensorn (enheten kan även fungera utan att sensorn ersätts)
5. Koden E2 visas	Vattenbehållaren är full	Töm ut vattnet

MOBIL

AIRCONDITION

Modell nr.	A007A-07C
Kylkapacitet	7000 Btu/t • 2050W
Avfuktningskapacitet	0,8 liter/t
Lämplig rumsstorlek	10-16 m^2
Luftutbyte	320 m^3/t
Temperaturintervall	+16-31°C
Bullernivå (Ljudenergi)	50 dB(A) (65dB(A))
Hastighetsnivåer	2
Timer	24 timer
Köldmedium	R410/270g
CO2-ekvivalenter*	0,564 ton
GWP*	2088
Systemtryck (in/ut)	1,2/3,8 MPa
Maxtryck (in/ut)	1,5/5,0 MPa
Nominell spänning	AC 220-240V ~ 50Hz
Max. driftsström	3,5A
Maxeffekt (förbrukning)	780W
Storlek	33 × 68 × 28 cm
Vikt	18 kg
Kapslingsklass	IP20

* Innehåller växthusgaser i ett hermetiskl förslulet system

Producer for:

Harald Nybora A/S

DK 1050 Gdome SV

DK-S250 Gidense SV

4563959500

Best. no. 12639

• Mobil aircondition
• Fjärrkontroll (bruker 2 x AAA batterier)
- Skena för skjutfönster
• 1,5 m flexrör
- Stos för aircondition
- Utloppsstos
- Manual

Heatmax®

Modell nr.: A007A-07C

Tillverkad för::

Harald Nyborg A/S

DK-5250 Odense SV

Tlf. [phone]

Best. nr. 12639
