BRUKSANVISNING HN 5069 Harald Nyborg

Innan man börjar använda symaskinen ska säkerhetsanvisningarna följas och bruksanvisningen läsas igenom.

Fara!

1. Om symaskinen är obevakad ska man stänga av strömmen under tiden.

Dra ur sladden när man är klar med arbetet och även när symaskinen ska rengöras.

Varning!

1. Symaskinen får inte användas som en leksak. Om barn använder symaskinen eller stannar vid maskinen, måste någon se efter barnen.
2. Symaskinen ska endast användas på det sätt som anges i denna handbok. Endast de tillbehör som rekommenderas i denna bruksanvisning bör användas.
3. Om sladden eller kontakten är skadad, eller om maskinen inte fungerar normalt, eller om den tappas eller blir nedsänkt i vatten ska man inte använda maskinen förrän en auktoriserad återförsäljare för reparation, elektrisk eller mekanisk justering har granskat den.
4. När maskinen används får ventilations öppningar inte blockeras. Lufthålen och kontrollpedalen får inte täckas med damm, ludd eller tygrester.
5. Var noga med att inte tappa några föremål i maskinens hål och stoppa inga föremål i hålen.
6. Använd inte symaskinen utomhus.
7. Använd inte maskinen där man använder sprayfärger eller där man förvarar syre.
8. Innan strömmen stängs av, ska brytaren ställas i OFF läge och dra därefter ut kontakten från uttaget.
9. Håll i kontakten och inte i sladden när kontakten ska dras ut från uttaget.
10. Rör inte i några rörliga delar med fingrarna och var särskilt försiktig i närheten av nälen.
11. Använd alltid rätt näplatta, användning av en felaktig näplatta kan resultera i att nälen går av.
12. Använd inte böjda nälar.
13. När du syr ska tyget inte skjutas eller dras så att nålen går sönder eller blir böjd.
14. Innan man sätter tråd på nålen, innan en ny spole sätts i eller om nål och pressarfot måste skiftas ska brytaren sättas på OFF.
15. Innan locket öppnas och innan smörjning, justering eller vid något annat underhåll, måste kontakten dras ut från eluttaget.
16. Barn eller handikappade får inte använda maskinen.
17. Barn får inte leka med symaskinen.

Denna symaskin är en av de senaste och utvecklade maskinen för hemmabruk. För att utnyttja alla funktioner rekommenderar vi att du läser bruksanvisningen noggrant innan du använder maskinen.

Rekommendationer för säker användning

1. Håll fokus på nälen och rör inte handhjulet, tryckfotspedalen, nälen eller andra rörliga delar medan du syr.
2. Ställ brytaren på OFF och dra ur kontakten i följande situationer:

- När du är klar med symaskinen.

- När det blir strömavbrott medan man arbetar.

- Underhåll av symaskinen.

- När maskinen är obevakad.

1. Placera inga föremål på pedalen.

2. Sätt i kontakten direkt i vägguttaget och inte i en förlängningssladd.

Instruktioner för längre livstid

1. Symaskinen ska förvaras skyddad från direkt solljus och inte på en fuktig plats. Förvara inte maskinen på ett väldigt varmt ställe, till exempel vid ett element, vid ett varmt strykjärn eller framför en halogenlampa.

2. Endast neutralt tvål eller rengörningsmedel kan användas vid rengörning. Bensin, lösningsmedel och tvättmedel får inte användas eftersom att det förstör maskinen.

3. Skydda maskinen mot fallande föremål och stötar.

4. Byt och installera alla komponenter, pressarfot, nål eller andra delar i enlighet med instruktionerna i denna handbok.

Del I Symaskinens delar

Beteckningar....4

Tillbehör som ingår 4

Del II Förberedelser för att sy

Strömanslutning ....5

Tillbakasömnad 5

Pressarfots lyft 5

Byte av tryckfot....6

Byt till friarms sömnad ....6

Sömväljare och indikator 6

Byte av näl 7

Nål-, tråd- och tyg diagram.... 7

Påspolning av tråd 8

Ta bort spole och undertråd 8

Spola tråd på spolen 9

Sätt spolen i spolkapseln 10

Trä överträden 11

Ta upp undertråden 12

Justera trådspänningen 13

Matcha trådspänningen 13

För tät trådspänning 13

För lös trådspänning 13

Del III Grundläggande sömnad- allmänna sömtyper

Rak söm 14

Sömnad vid hörn 14

Grundläggande sicksack söm 15

Overlock.... 15

Knapphåls sömnad.... 17

Förstärkt knapphål.... 17

Del VI Underhåll

Rengörning av framföring 18

Rengörning av spolkapseln.... 18

Byte av glödlampa 19

Felsökning 20

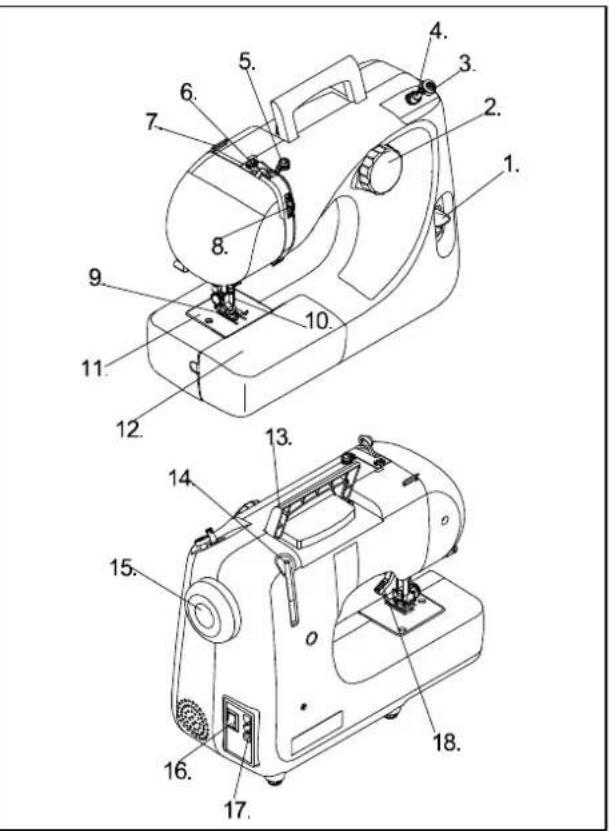

1. Knapp för att sy bakåt
2. Sömtillval
3. Påspolingsstopp
4. Spolaxel
5. Uppspolning av tråd
6. Trådspännare
7. Tråd dragning
8. Trådspänningshjul
9. Pressarfot
10. Nål
11. Nålplatta
12. Förlängningsplatta
13. Bärhandtag
14. Spolhållare
15. Handhjul
16. El- och ljuskontakt
17. Sockel
18. Pressarfots lyft

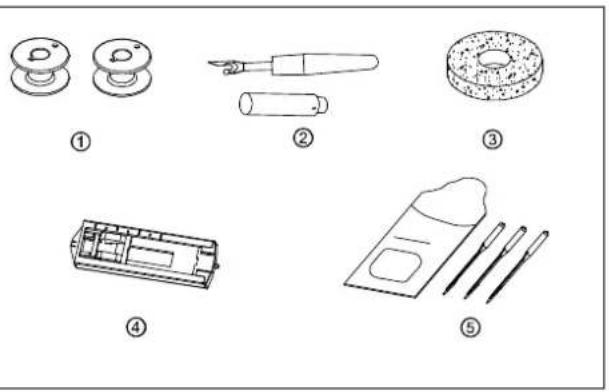

Medföljande tillbehör

① Spole
② Sprättare
③ Filt brickor
4 Knapphåls fot
5 Nål

Del II Förberedelser för att sy

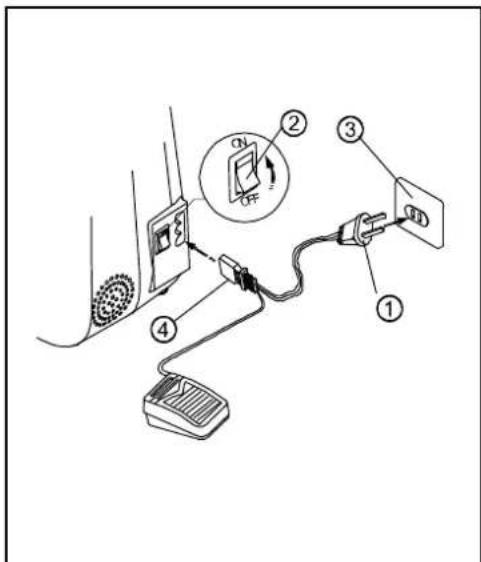

Anslutning av ström

1 Kontakt
② ON-OFF kontakt
③ Vägguttag
4 Symaskins anslutning

Kontrollera att spänningen på symaskinens märkskylt är korrekt innan strömmen är ansluten.

1. Sätt ON-OFF knappen på OFF.
2. Sätt i kontakten i symaskinen.
3. Sätt i kontakten i vägguttaget.
4. Tryck på ON knappen.

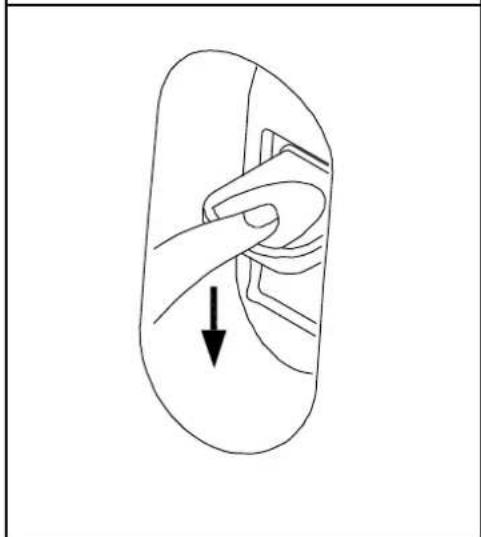

Tryck på knappen för att sy bakåt.

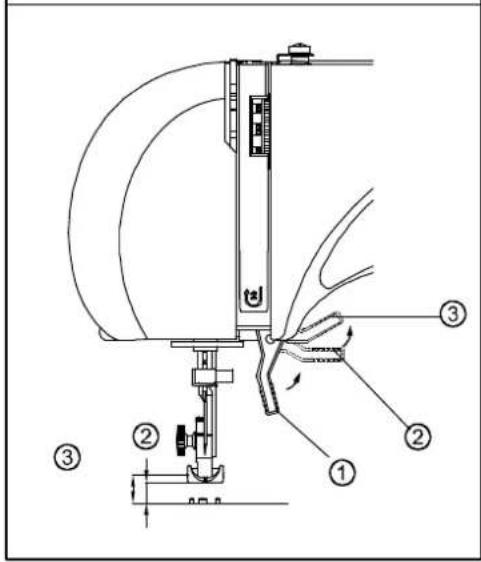

① Pressarfots lyft
② Lyft pressarfoten till mittläget för att ladda eller avlägsna material
③ Lyft pressarfoten till det högsta läget för att byta pressarfot eller för att ta bort tjocka tyger.

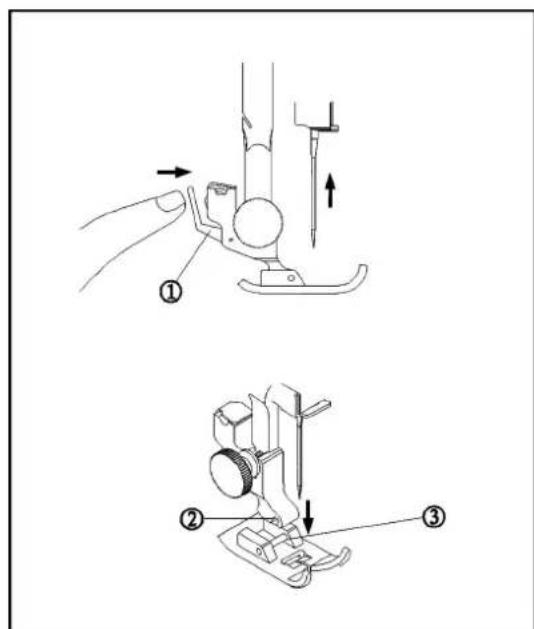

1 Frigörningsspak för pressarfot
② Spår
3 Pressarfotshållare klickar på

Var säker på att nälen är uppe. Lyft pressarfoten.

Klicka tillbaka pressarfoten

1. Tryck på pressarfots spaken för att ta av foten.
2. Placera den önskade pressarfoten på näplattan, justera så att pressarfoten hamnar vid nål hålen.
3. Sänk pressarfotshållaren tills pressarfoten klickar till.

Byt till friarms sömnad

Som framgår på bilden dras tillbehörsasken till vänster för att ta bort den från symaskinen. Lådan måste avlägsnas om maskinen kommer att användas till friarms sömnad eller om något i asken ska användas för sömnad.

Skjut tillbehörsasken in i maskinen så att de utskjutande lås stiften förs in i låshålet.

① Tillbehörsask/Utvidgning av brädet
② Låsstift
③ Låshål

Söm väljare- och indikator

För att välja en söm typ måste nålen vara borta från tyget och i den högsta positionen.
② Vrid på söm väljarhjulet tills symbolen för önskad söm typ visas

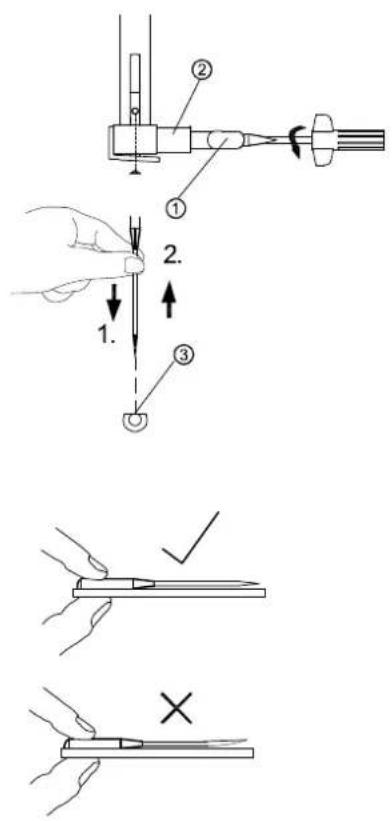

1. Stäng av strömmen, vrid på handhjulet så att nälen står i sin högsta position och ta ner pressarfoten. Vrid på nålens skruv moturs för att få ut nälen.

2. Sätt i den nya nälen med den platta sidan bakåt och tryck nälen så mycket som möjligt upp och vrid spänningen medurs för att spänna fast nälen.

① Nålspännings skruv

② Nåklämma

③ Botten på nälhuvudet

Nålen bör kontrolleras regelbundet eftersom en slö och sliten nål kan förstöra tyget

Schema för nålar, tråd och tyg

Tyg Tråd Nål
Tunt tyg	Silke, voile, organdi,silkecrepe,	80-100 fin silkestråd80-100 fin bomullstråd80-100 fin polyestertråd50 fin silkestråd	9 (65)eller11 (75)
Medel tjockt tyg	Lin, bomull, ull, dubbeltrikå och tunn bomull	60-80 bomullstråd50-80 syntetisk trådBrodergarn50 bomullstråd	11 (65)eller14 (90)14 (90)
Tjockt tyg	Kraftig bomull twill,garbardin, belagdatyger, ull, lin	50 silkestråd40-50 bomullstråd40-50 syntetisk trådBrodergarn30 silkestråd30 bomullstråd	14 (90)eller16 (100)16 (100)

För allmän sömnad rekommenderas det att använda nålar nr. 11 (75) eller 14 (90). Den tunna nålen för tunnare tyger och tjockare nål för tunga tyger.

Påspolning av tråd

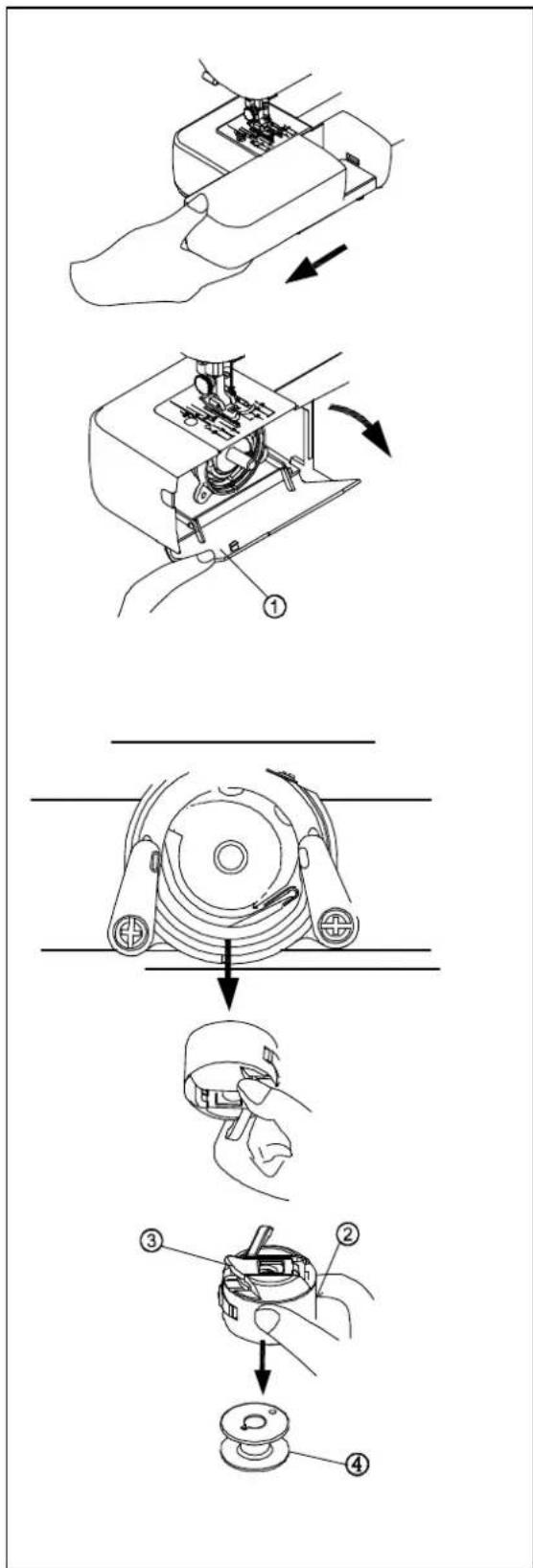

Ta bort spolkapseln

Bryt strömmen på maskinen. Dra av tillbehörslådan. Höj nålen till det högsta läget genom att vrida ratten mot dig.

Skyddslucka för spolhuset.

Ta tag i spollåset och ta bort kapseln från spolhuset.

Ta bort spolen

② Spolhus

③ Spollås

④ Spole

När spollåset öppnas, faller spolen ut från spolhuset.

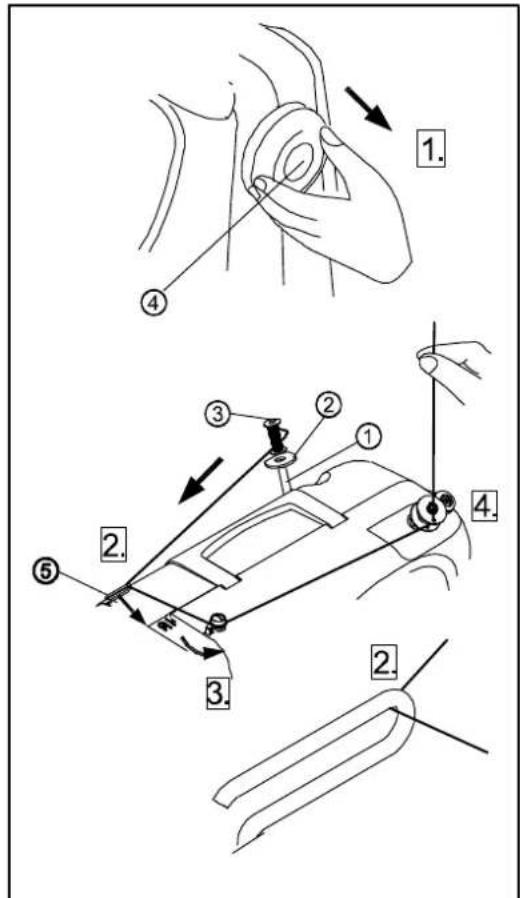

1. Dra ratten åt höger så att kopplingen släpps. Nu kan du förflytta spolen.

Dra spolhållaren på baksidan av maskinen upp och lägg en filtbricka på. Sätt garntrissen eller spolen som ska spolas av från axeln.

① Spolhållare
② Filtbricka
③ Avspolnings axel
4 Handhjul
5 Trådspännare

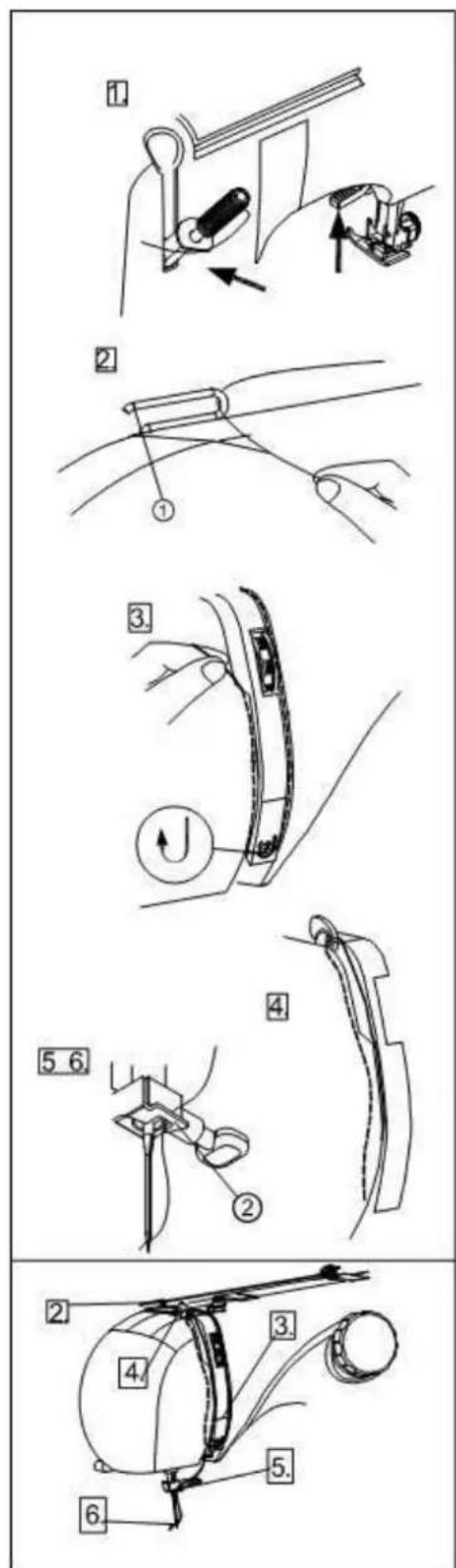

1. För träden genom trådledaren som visas.
2. Sätt tråden runt den andra trådledaren.

3. Placera spolen på spolaxeln och för tråden inifrån och ut genom det lilla hålet på spolens sida.

4. Tryck spolaxeln till höger.

5. Håll trådens ände med en hand och starta maskinen. Efter att man spolat lite tråd på spolen, stoppar man spolningen och tråden klipps av nära det lilla hålet.
6. Starta maskinen. När spolen är full stoppas maskinen automatiskt. Stäng av maskinen och tryck på spolaxeln åt vänster till sitt ursprungsläge och klipp av träden.
7. Tryck ratten till höger för att stänga av kopplingen.

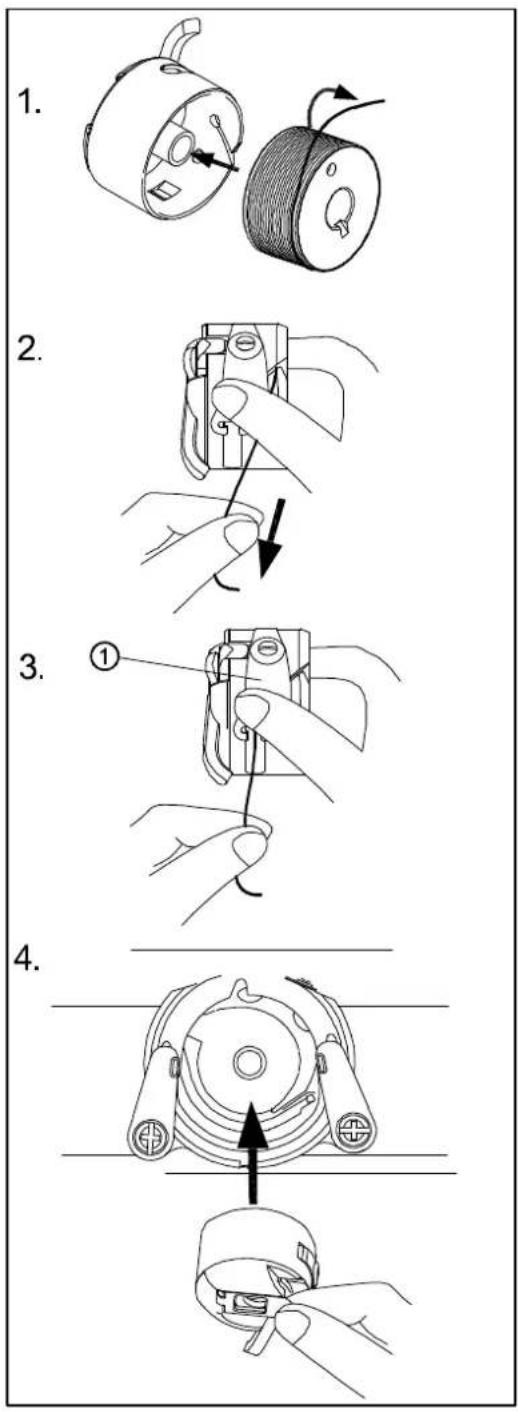

1. Håll spolen i höger hand med träden medurs igång.

2. Sätt spolen i spolkapseln med ca 10 cm tråd utanför höljet.

3. Dra tråden genom skåran i kapseln och sedan i trådspännings fjädern. Det låter ett klick när tråden är på plats.

① Trådspännings fjäder

1. Håll låset öppet med styrstiftet rakt upp. Låt spolkapslen glida in i mitten medan träden hålls mot dig.

OBS! Var säler på att styrpinnen går in i spåret av skytteln.

Släpp låsfliken för att låsa spolen i skytteln.

1. Placera rullen av tråden i spolhållaren, såsom visas på ritningen. Vrid ratten så att trådgivaren kommer i högsta läget. Höj pressarfoten

2. För in träden genom trådledaren.

1 Trådledare

1. Dra ner övertråden och runt höger spår i trådhållaren. Dra tråden upp och dra upp trådhållarens bas upp genom trådhållarens vänstra spår.

2. Dra tråden från höger till vänster genom ögat i trådgivaren och för tråden längs med det vänstra spåret.

3. För så den övre tråden genom nälhällarens trådspår.

② Nålhållarens trådspår

1. Trä nälen bakifrån genom nälsögat.

2. Schematisk bild över tråträdning av överträden.

Plocka upp undertråden

1. Höj pressarfoten. Håll övertråden i vänster hand och vrid på ratten med din högra hand mot dig tills nålen när sitt översta läge.

① Övertråden

1. Dra överträden och plocka upp underträden när den kommer upp vid öppnandet av stygnplåten.

② Underträden

1. Sätt ihop över och underträden och sätt ihop dem under foten. Låt trädarna vara ca 15 cm.

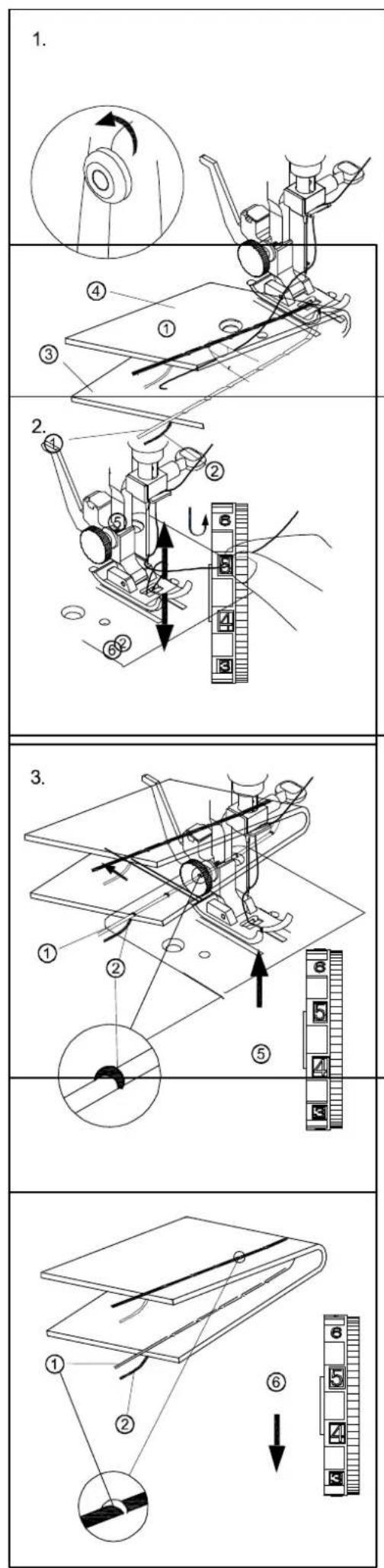

Justering av övertrådens spänning

1. Rätt trådspänning

Trådspänningen är korrekt när trådarna korsar ("låst") i mitten av de två skikten av tyg som ska sys.

① Övertråd

② Undertråd

③ Tygets översida
4 Tygets undersida

Vrid på trådspänningen för att justera spänningen.

5 Minska trådspänningen
⑥ Öka trådspänningen

Övertrådens spänning beror på följande:

1. Tjockleken på tyget och tygtypen.
2. Antal skikt av tyg.
3. Sömtyp

2. För tät trådspänning

Om undertråden är alltför lös och man kan se det på ovansidan av tyget, justera trådspänningen till ett lägre tal för att minska på trådspänningen.

3. För lös trådspänning

Om överträden är för lös och man kan se det på undersidan av tyget, justera med ratten på trådspänningen genom att öka till ett högre tal på överträds spänningen.

Del III Allmänna söm typer

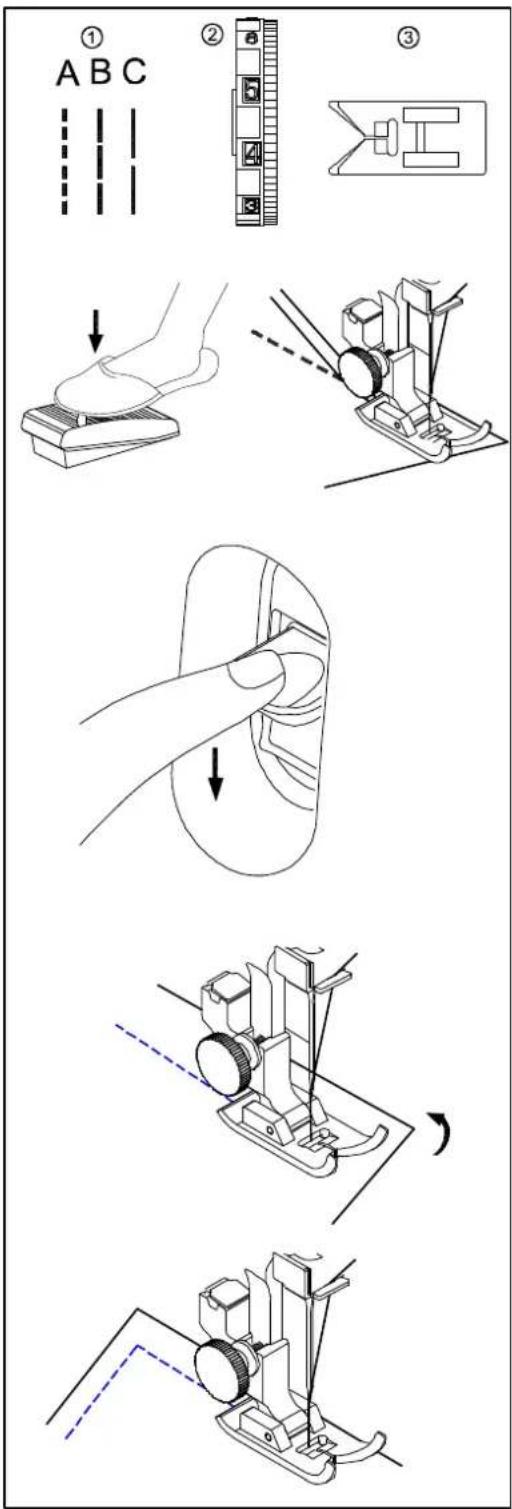

Rak söm

① Stygnväljare A - B - C
② Trådspänningsratt 2 - 6
③ Pressarfort Type Z

Börja sy

Höj pressarfoten och placera tyget under pressarfoten och släta ut det efter markering på stygnplåten. Placera nålen där sömmen ska börja och dra över- och undertråden tillbaka och sänk pressarforten. Tryck på pedalen och börja sy.

OBS! Låt det vara generellt ett avständ av 1,6 cm vid kanten av tyget.

Förstärkt söm

Tryck på back knappen och sy flera stygn baklänges och fortsätt sedan sy framåt.

Sömnad vi rektangulära hörn

Håll ett avstånd av 1,6 cm på tygets kant.

1. Sluta sy när du när hörnet.
2. Vrid på handhjulet mot dig och sänk nälen i tyget.
3. Höj pressarfoten och vrid tyget och håll fortfarande ett avständ på 1,6 cm från kanten.
4. Sänk pressarfoten och börja sy i den nya riktningen.

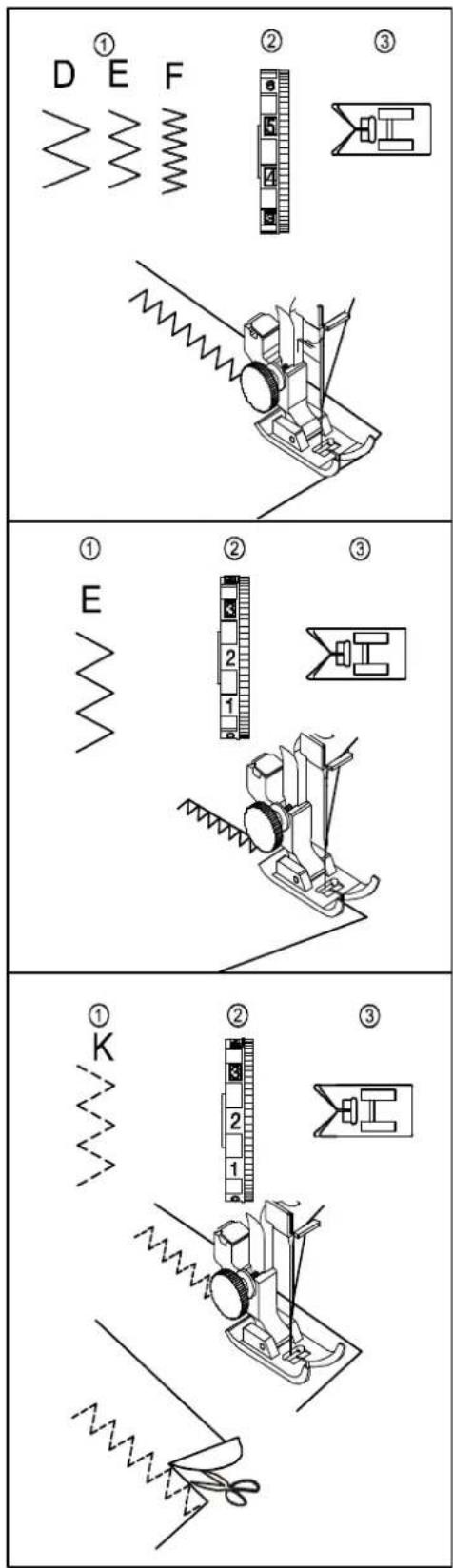

Grundläggande sicksack söm

① Sömväljare D - E - F
② Trådspänningshjul 2 – 5
③ Pressarfot Type Z

Sicksack är ett av de vanligaste stygnen och används för att sy i knappar, knapphål, overlock- och dekorativa sömmar.

Overlock

① Stygn väljare

E

② Trådspänningshjul

1 - 4

③ Pressarfot

Type Z

Används för att kasta sömmar längs tygets kanter. Börja med att sy 0,3 cm från tygets kant och låt nålen sy yttre kanten på höger sida.

Används för att sy kanterna på tyget, som lätt kan böjas, till exempel rayon.

Lämna tillräckligt med tyg vid sömnad, och klipp längs med sömmen som visas.

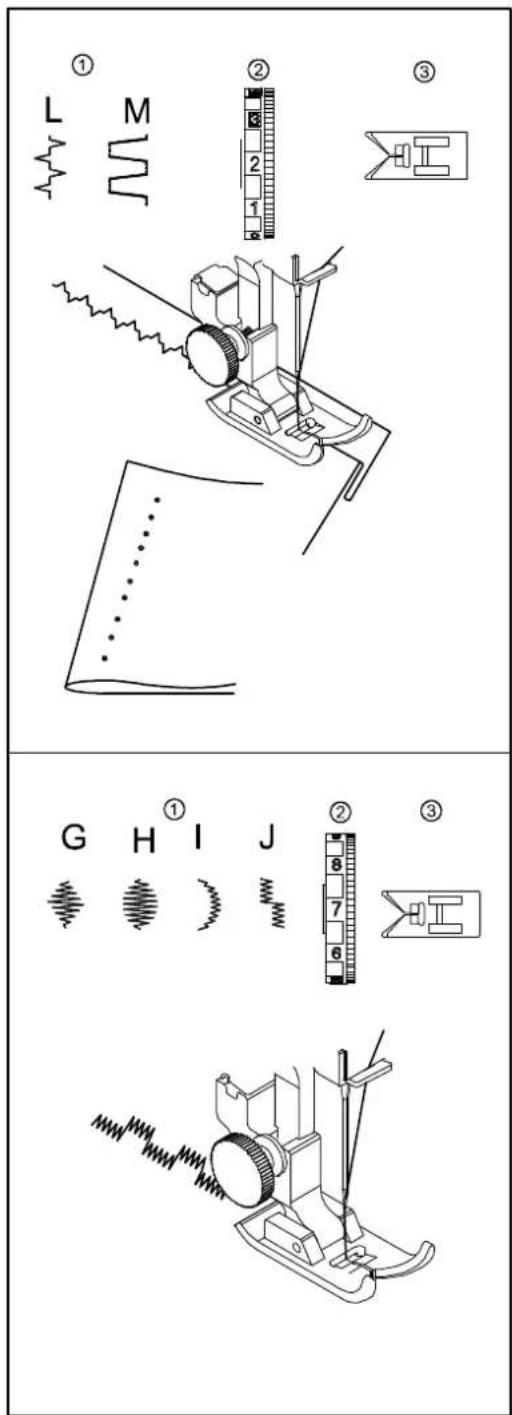

Blind sömmar

① Stygn väljare L eller M

② Trådspänningshjul 1 - 4

③ Pressarfot Type Z

Vid tunnvävt tjockt tyg, rulla över kanten som visas, vik tyget och ha 0,7 cm sömfäll vid kanten.

Placera tyget i maskinen och låt nålen passera genom den vänstra delen av den vikta väven.

Efter sömnad kan tyget pressas så att endast den breda sömmen är synlig på den högra sidan av tyget.

Del IV

Dekorativa sömmar

① Val av mönster G - H - I - J
② Trådspänningshjul 6 - 8
③ Pressarfot Type Z

Använd tunt tyg och vik den i trådriktningen. Rätta den vikta kanten med hjälp av pressarfoten och sänk nälen utanför kanten av tyget.

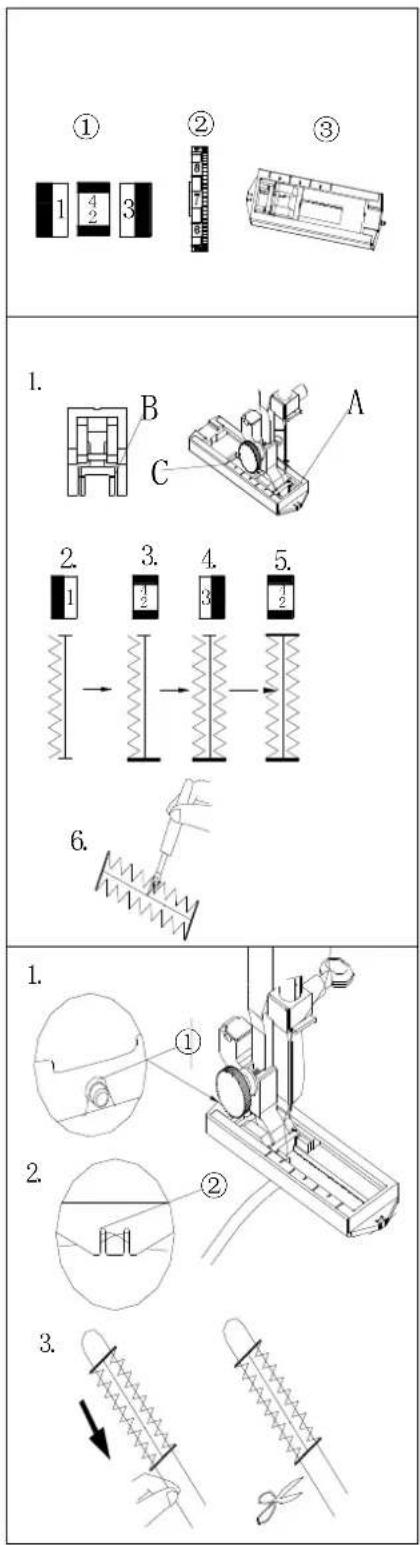

1. Sätt på knapphåls pressarfoten. Markera knapphålets längd på tyget, placera tyget under pressarfoten med knapphåls markeringen mot dig själv. Före den glider A på pressarfoten mot dig själv. Rätta markeringen C på bilden med markör B och sänk pressarfoten.
2. Välj söm och sy framåt till den främre delen av knapphålet och stoppa nålen på den vänstra sidan.
3. Välj söm och sy 4-6 stygn och stoppa nälen på den högra sidan.
4. Välj söm och sy till början av knapphåls sömmen och stoppa nälen på höger sida.
5. Välj söm och sy 4-6 stygn och stoppa nälen på vänster sida.
6. Ta bort tyget och placera en nål i botten av knapphålet för att undvika att man skär i blockerande saker. Skär upp knapphålet med sprätten.

OBS! Sy knapphål i tygkanten få följande sätt:

Förstärkt knapphål

1. Lyft på knapphåls pressarfoten och placera den förstärkta tråden på pressarfotens bakre gaffel och dra framåt under foten till framsidan av pressarfoten och knyt fast den vid gaffeln på främre sidan av pressarfoten.

1 Främre gaffel

② Bakre gaffel

1. Sy knapphålet som visas ovan. När knapphålet har sytts tar man bort tyget och klipper av alla trådar.
2. Dra den vänstra förstärkta tråden till baksidan av tyget med en synål och klipp bort tråden.

Del VI Underhåll

OBS! Dra ut kontakten innan du utför något underhåll.

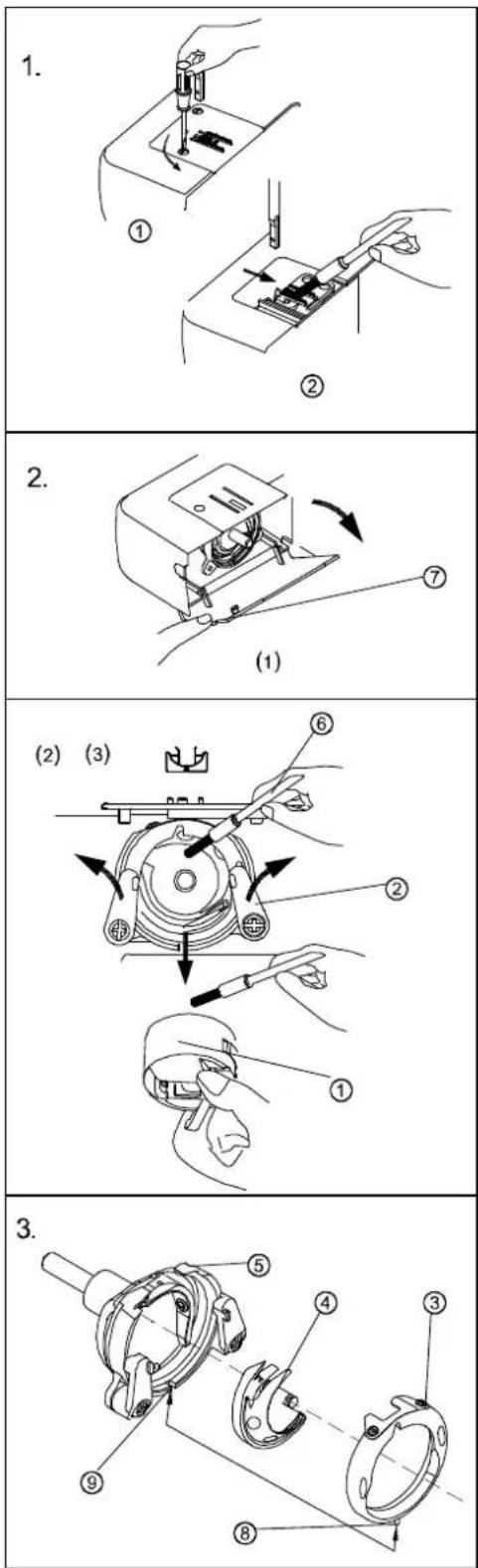

1. Rensning av tyg framförningen

① Ta bort nälen och pressarfoten. Ta bort skruvarna från stygnplåten med en skruvmejsel och ta bort stygnplattan.
② Borsta bort damm och ludd från framföringen och sätt tillbaka stygnplattan.

2. Rensning inne i lås huset

① Öppna luckan för lås huset.
② Sätt nälen i det övre läget och ta ut spol delarna.
③ Öppna låset på spolkapseln och ta bort spolkapseln.

① Spol hus
② Hållare för kapselskydd
③ Lock för kapsel
④ Kapsel
5 Kapselring
⑥ Borste
⑦ Skydd för kapsel hus

3. Montering av kapsel delar

Håll kapseln i mellanaxeln och sätt på kapselringen så att halvcirklarna bildar en gemensam cirkel. Sätt på locket på kapselringen så att skåran passar in på sin plats. Sätt fast fästena på kapselringen och sätt tillbaka den i spolkapslen.

⑧ Tapp
⑨ Skåra

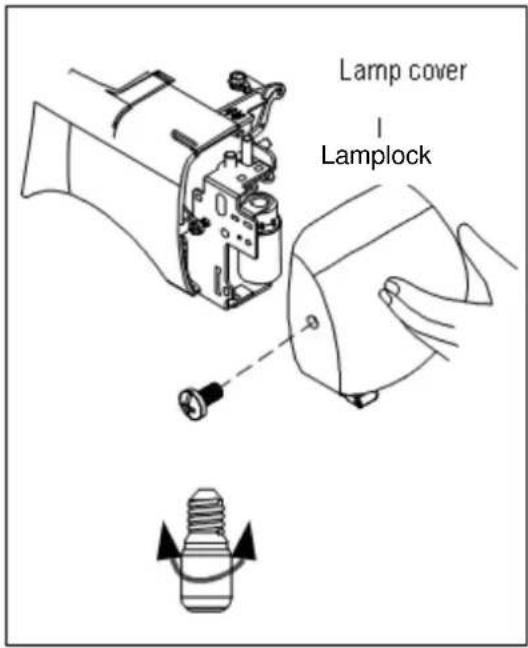

OBS! Låt lampan svalna innan du tar ut den för att undvika att bränna fingrarna.

Skruva av locket och ta bort lamplocket.

Byt glödlampan, sätt tillbaka lamplocket och dra åt skruven.

OBS! Placera inte symaskinen i våta miljöer, direkt på en värmekälla eller i direkt solljus. Rengör med en mjuk trasa och lite neutral rengörningsmedel.

Felsökning

Problem Orsak Lösning
Övertråden går sönder	1. Övertråden har trätts fel.2. För stor spänning på övertråden.3. Slö eller böjd näl.4. Fel isättning av nålen.5. Över- och undertråd har inte lagts bakom pressarfoten innan man börjar sy.6. När man slutat sy har trådarna inte letts tillbaka.7. För tjock eller för tunn tråd i förhållande till nålen.	Kontrollera och trä övertråden igenKontrollera eller byt nålen
Undertråd går sönder	1. Garnet av undertråden är inte korrekt i formarna.2. Slö eller böjd näl.3. Spolen är skadad och kan inte vända på rätt sätt	Rengör kapseln och/eller spolhusetJustera spänningen på övertråden
Nålen går av	1. Nålen har satts i fel.2. Slö eller böjd näl.3. Nålens skruv har lossnat.4. För stor övertråds spänning5. När man slutat sy har trådarna inte letts tillbaka.6. För tunn näl.	Kontrollera punkterna.Byt till rätt näl.
Hoppar över stygn	1. Nålen har satts i fel.2. Slö eller böjd näl.3. Nål eller tråd är fel för tyget som används4. Tråden har trätts fel i nålen.5. Felaktigt val av näl	Kontrollera punkternaTrä övertråden igenByt till rätt näl
Stygnen kryllar tyget	1. Spänningen på övertråden är för stor2. Övertråden har trätts i fel.3. För tjock tråd till tyget som används.	Justera spänningen på övertråden
Oregelbunden inmatning av tyget	1. Det finns trådar eller annat smuts i framföringen Ta bort tråd och smuts
Maskinen fungerar inte	1. Kontrollera så att kontakten sitter i.2. Trådar blockerar.3. Spolaxeln går inte tillbaka till startläget efter påspolning.	Kontrollera kontakten RengörSätt spolaxeln i startposition
Onormalt ljud från maskinen	1. Kontrollera så att kontakten sitter i.2. Trådar blockerar.3. Spolaxeln går inte tillbaka till startläget efter påspolning.	Rengör.Sätt spolaxeln i startposition.
