BRUKSANVISNING Ambassador ERC EcoRide

Tack för att du valt EcoRide!

Ditt val är viktigt.

Med nya vanor kan vi tillsammans bidra till en bättre värld genom att minska användandet av fossila bränslen. Dessutom får du varje dag på din EcoRide lite extra frisk luft och en bra start på dagen. När vi aktivt väljer bort bilen till förmån för elcykeln kommer vi ofta fram snabbare och slipper både uttråkande och miljöfarliga bilköer. Förutom att minska de fossila utsläppen ger cyklingen extra vardagsmotion, även med elcykel! Och tack vare din EcoRide kan du cykla även de gånger du har bråttom, och slippa komma fram svettig med andan i halsen.

Med händerna på styret, mot en bättre framtid!

För din egen skull är det bra att anteckna ramnummer och in-köpsställe. Ramnumret finns markerat längst fram på ramen.

Ramnummer:

Inköpssställe:

INNEHÅLL

Säkerhetsföreskrifter 3

Dag in och dag ut - i ur och skur 4

Unika komponenter på en EcoRide 5

Allmänhälsan 9

Nu kör vi – hur funkar en EcoRide?......10

Snabbguide 10

ActiveDrive - hantera din EcoRide 11

• AUTO-läge 11
• MODE-läge 11
• Gasreglage 11
• Belysning 11

Batteriet - elcykelns kraftkälla 12

• Batteri och laddning 12
• Off Season - förvaring av batteriet 15
• Räckvidd 16
• Teknisk beskrivning 17
• Säkerhetsföreskrifter batteri 18

Cykla säkert 19

• Belysning och reflexer 19
• Använd cykelhjälm! 19

Montering 20

Montera styret 20
- Standard-styre 20
- Ahead-styre 21

Montera pedaler 22

Montera korg (tillbehör) 22

Pumpa däcken 22

Underhåll och justering 23

Bromsarna 24
- Fotbroms 24
- Hydraulisk skivbroms 24
- V-broms (fälgbroms) 24

Snabbjustering av V-broms 25

Egna anteckningar 32

Kontakta oss 33

SÄKERHETSFÖRESKRIFTER

Säkerhetsföreskrifter före användning:

• Läs noggrant igenom den här handboken före din första cykeltur.
• Kontrollera att inga delar på din cykel sitter löst eller är skadade före varje cykeltur.
• Lösa eller skadade delar skall sättas fast eller bytas ut.
• Pakethållaren är ej avsedd för en barnsits.
• På hårt belastade delar kan skrapmärken, sprickor eller missfärgningar förekomma. Detta betyder att de är slitna och bör bytas ut.
• Din EcoRide är uteslutande avsedd för cykling på asfaltrade vägar och cykelbanor; rekreation och transport.
• Konstruktionen på din EcoRide-elcykel får inte ändras.
• Säkerhetsföreskrifter för laddning av batteri är angivna i kapitlet "Batteriet - elcykelns kraftkälla".

DAG UTOCH DAG IN -IUROCHISKUR

Du kommer att cykla mycket på din nya EcoRide.

Cykeln är byggd för att kunna användas varje dag, året runt, om du vill.

Att använda en EcoRide är ett snabbt och effektivt sätt att ta sig fram på. Vill du inte använda elmotorn fungerar din Eco-ride som en vanlig, traditionell, cykel. Cykelns navmotor rullar friktionsfritt, det är bara att trampa på. Du kan själv välja hur mycket "träning" och anstängning du vill ha på din cykeltur.

Vissa EcoRide-modeller är utrustade med cykelkorg och pakethållare av praktiska skäl.

Och tack vare batteriets smarta placering längs sadelröret kan EcoRide-elcyklarna ha standardpakethållare.

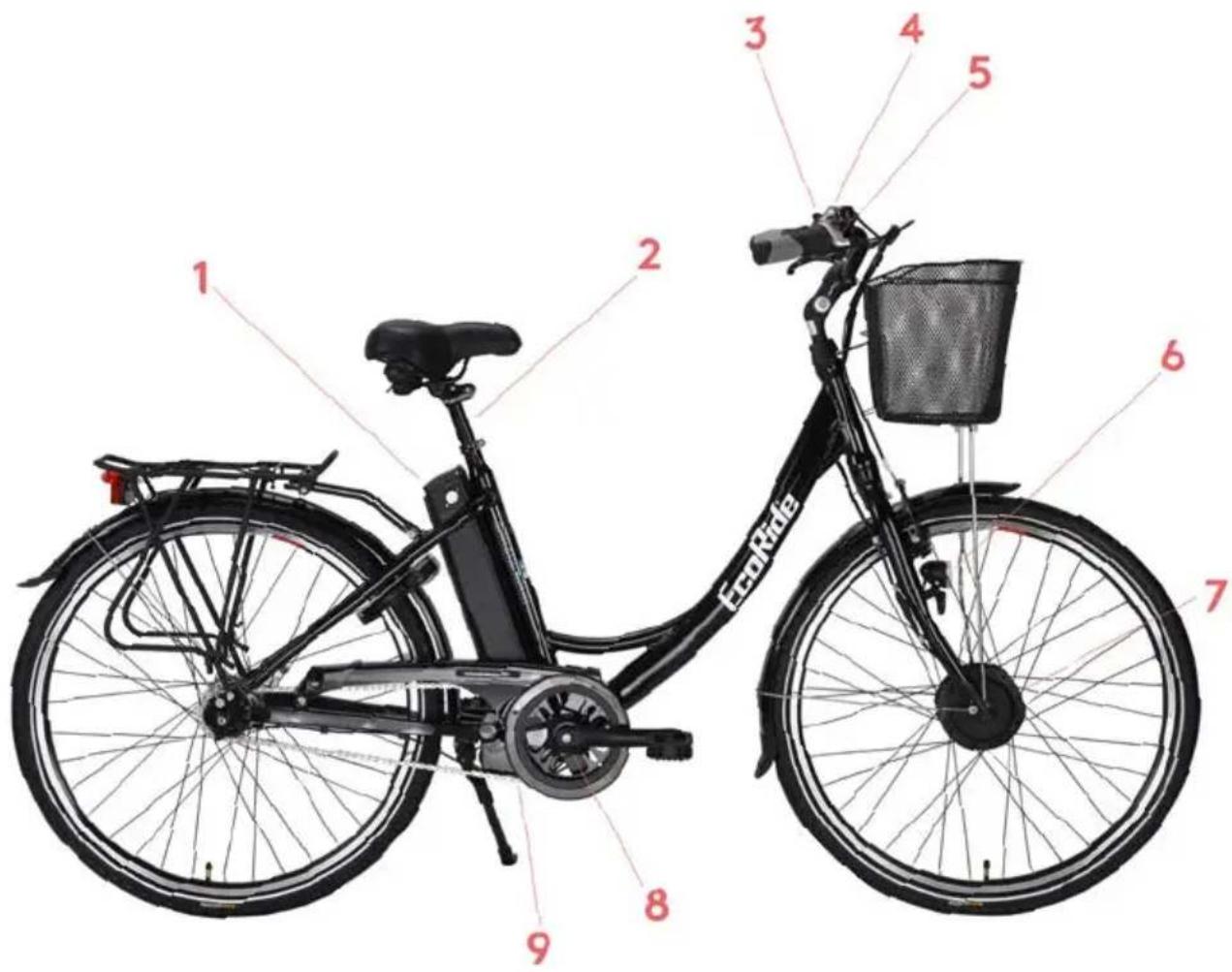

UNIKA KOMPONENTER

- BARA PÅ DIN ECORIDE

1 Batteri med tändningslås

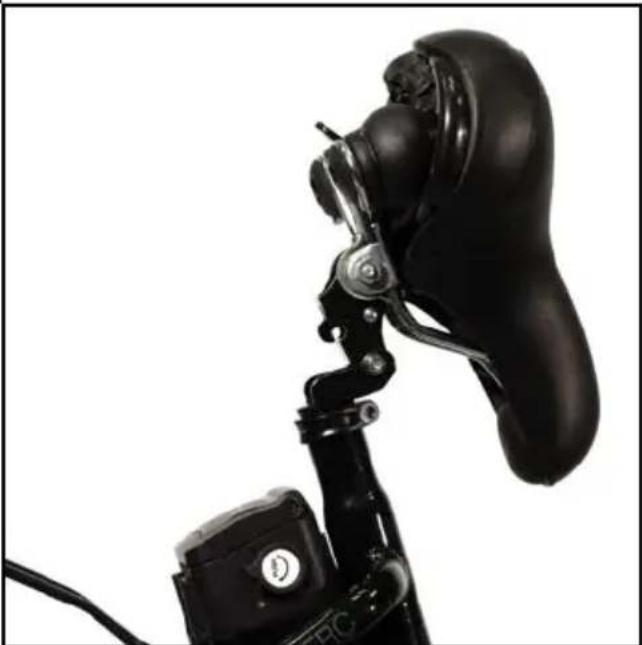

2 Sadelstolpe med vinklingsfunktion

Det finns några enkla saker som du kan göra och tänka på för att din EcoRide ska fungera så bra som möjligt. Här följer några punkter för en lång och bekymmersfri relation med din nya pendlarkompis.

Håll rent!

Tänk på att vara aktiv i renhållningen av cykeln. En ren cykel håller längre, och är trevligare och säkrare. Använd en fuktig trasa när du torkar av cykeln. Använd inte högtryckstvätt.

Skruva åt!

Kolla med jämna mellanrum att skruvar och muttrar sitter ordentligt. Lösa skruvar och muttrar kan vara farligt.

Bromsa!

Se till att hålla cykelns bromsar i god form.

Bra bromsar är viktigt när du far fram lite snabbare i staden.

Smörj!

Håll kedjan välsmord. Var samtidigt noga med att torka av kedjan både innan och efter du smort den för att kedjan inte ska samla på sig en massa smuts i onödan.

Ladda!

Ladda batteriet ofta. Batteriet mår bra av användas, och att laddas ofta.

Pumpa!

Håll däcken välpumpade.

NU KÖR VI!

- SNABBGUIDE, SÅ HÄR STARTAR DU

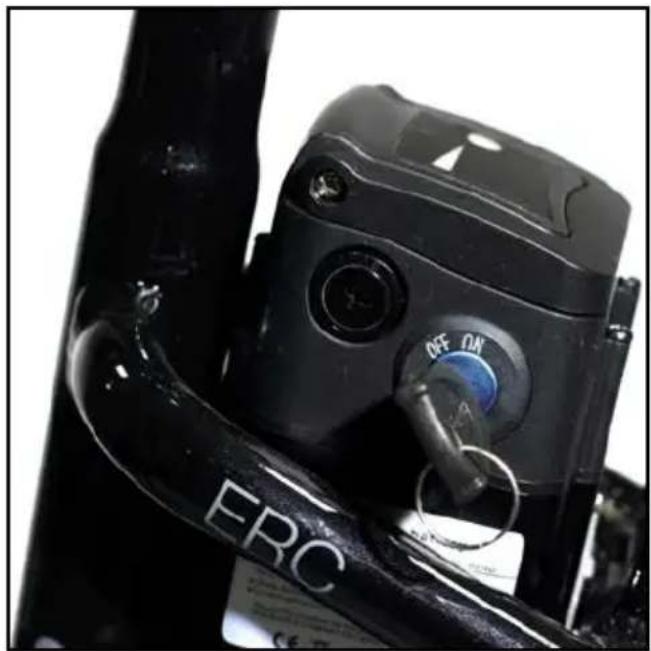

Sätt i nyckeln i batteriets tändningslås och vrid till ON.

Steg 2

Tryck på ON/OFF-knappen på ActiveDrive-panelen på styret. Detta aktiverar el-assistansen.

Klart! - Cykla och bromsa som vanligt.

Assistanssystemet känner automatiskt av när du trampar.

Glöm inte hjälmen!

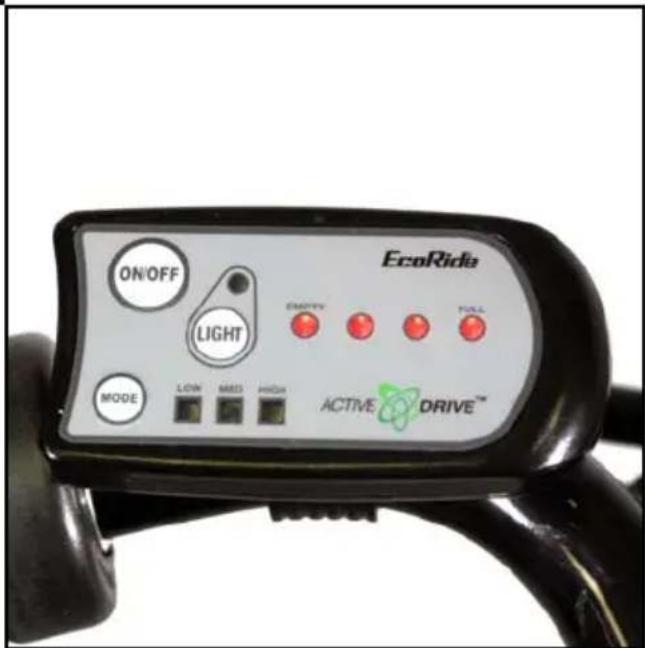

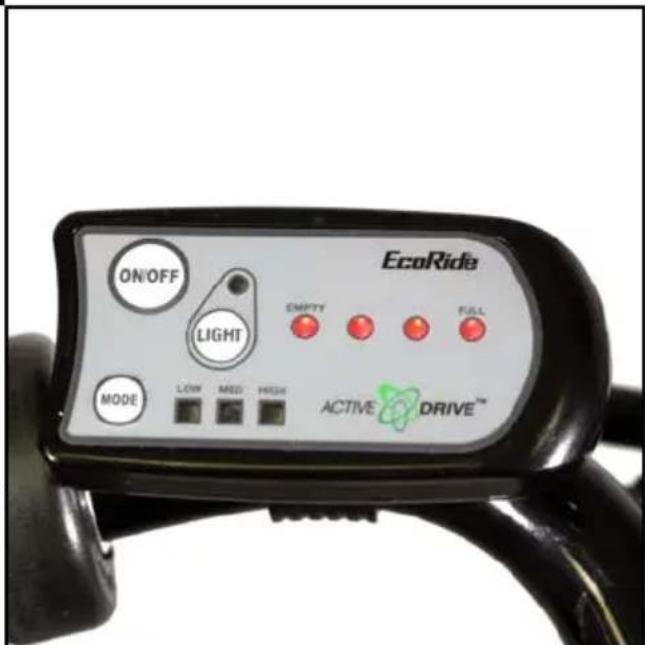

ACTIVEDRIVE

- HANTERA DIN ECORIDE

AUTO-läge

Din ActiveDrive-panel startar i ett smart AUTO-läge.

El-assistansen styrs då av hur fort du trampar. Du kan justera assistansnivån genom att byta växel. Om du växlar till en lätt-are växel, t.ex. vid en uppförsbacke, ökar assistansnivån.

MODE-läge

ActiveDrive-panelen har även tre fasta hastighetslägen.

Tryck ner MODE-knappen i två sekunder tills Low-lampan tänds. Du kan nu växla mellan Low, Medium, och High med en enkel knapptryckning på MODE-knappen. För att växla tillbaka till autoläge: håll in MODE-knappen i två sekunder.

Gasreglage

När ActiveDrive-systemet är aktiverat kan du ta hjälp av gasreglaget när du leder cykeln i promenadfart. Med gasreglaget kan du även, när du trampar på med pedalerna, få lite extra hjälp när du behöver det. När du inte trampar är gasreglaget begränsat till 6km/h.

Belysning

Belysningen på din EcoRide aktiveras enkelt med en knapp-tryckning på LIGHT-knappen.

BATTERIET - ELCYKELNS KRAFTKÄLLA

Placeringen

Batteriet är optimalt placerat under sadeln på din EcoRide. Det ger cykeln en låg och balanserad tyngdpunkt, och goda cyklingsegenskaper som gör din cykling stabil och säker.

Typen

Batteriet är av typen litium-jon som mår bra av regelbunden användning och laddning. Detta ger dig möjligheten att alltid ha en fulladdad EcoRide när du ska ge dig av.

Tändningslåset

Batteriet har ett tändningslås (ON/OFF) för att aktivera batteriet, och ett batterilås för att låsa fast det i cykeln.

Ladda

Du kan ladda ditt batteri både när det sitter monterat på cykeln och när du tagit loss det från fästet. Att ladda batteriet fullt efter att ha blivit helt urladdat efter en lång cykeltur tar ca 5-7 timmar. Du kan självklart ladda batteriet även om det inte är helt urladdat.

Säkringar

Vid leveransen av din EcoRide medföljer två extra huvudsäkringar (30A). Om huvudsäkringen går sönder fungerar inte batteriet.

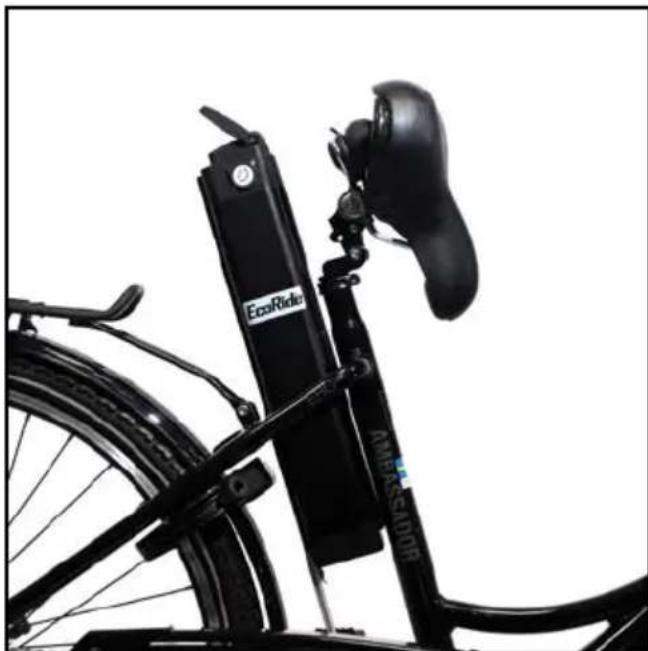

Lyft ur batteriet genom att vinkla sadeln, lås upp batterilåset, och ta ur nyckeln. Lyft sedan ur batteriet.

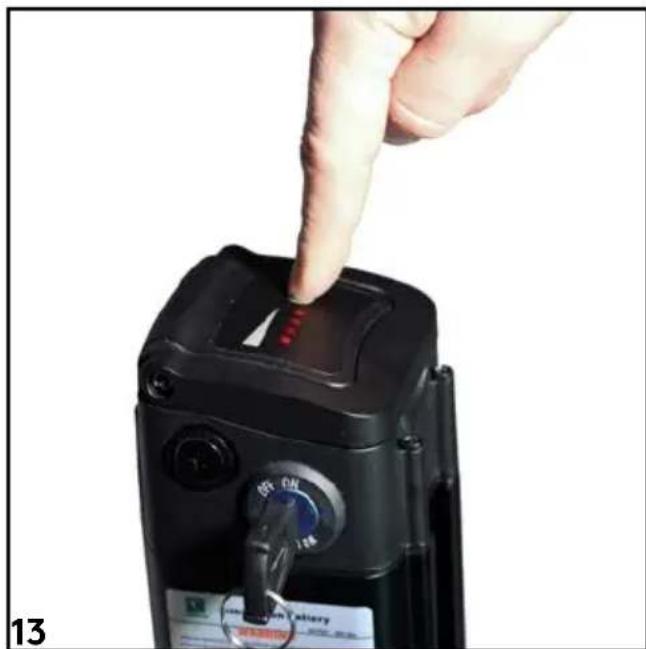

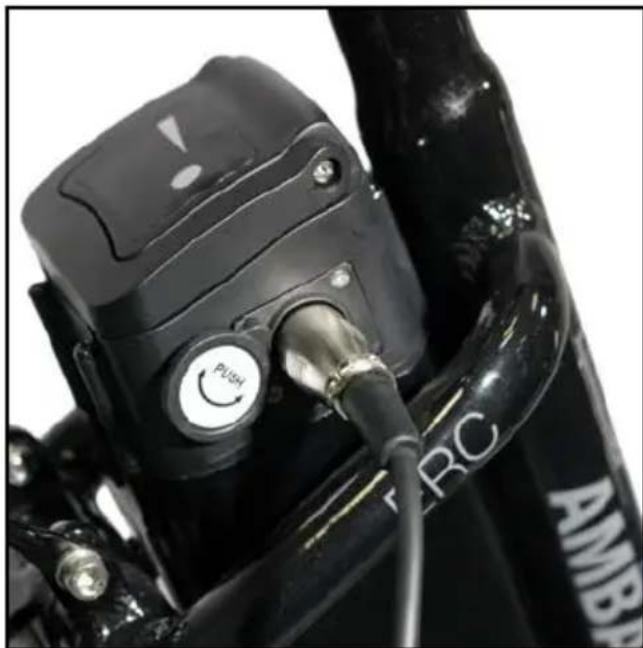

Batteristatus

Batteriets aktuella status kan visas på två olika indikatorer på din EcoRide. Batteriet måste vara påslaget.

Indikator 1 - ActiveDrive-panel Tryck på on-knappen på ActiveDrive-panelen. Lamporna visar batteriets status.

Batteriet status påverkas av hur mycket batteriet belastas av motorn. Det är normalt att det visas en lägre batteristatus vid exempelvis uppförsbackar och acceleration.

Ladda enbart batteriet med medföljande laddare.

Anslut laddaren till vägguttaget (220V) och till batteriet. Koppla ur laddaren från batteriet och vägguttaget när laddningen är klar.

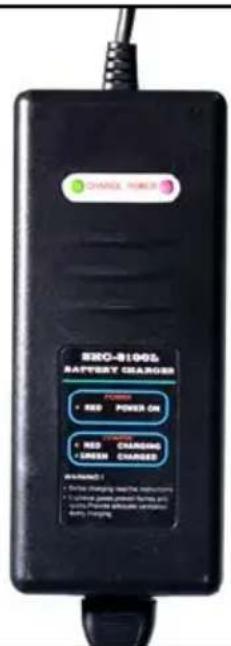

Laddaren

På laddaren finns två dioder: POWER och CHARGE.

POWER-dioden lyser rött när laddaren är ansluten till vägguttaget.

CHARGE-dioden lyser rött när batteriet laddas. När laddaren inte är ansluten eller då batteriet är fulladdat lyser CHARGE-dioden grönt.

Huvudsäkring

Batteriet har en huvudsäkring som är placerad i en säkringshållare på sidan av batteriet intill tändningslåset.

För att byta säkring: skruva ur plastskruven, byt säkring, och skruva försiktigt tillbaka skruven igen.

OFF SEASON

- FÖRVARING AV BATTERIET

Batteriet mår bra av regelbunden laddning och ska underhållsladdas när du inte använder din EcoRide under längre perioder.

Förvara då batteriet inomhus i normal rumstemperatur.

Rekommendation för underhållsladdning: två timmar, en gång per månad.

! - Lämna inte batteriet urladdat under längre perioder då detta påverkar livslängden.

!! - Tänk på att batteriladdaren endast är ämnad att användas i torr inomhusmiljö med god ventilation.

!!! - När du laddar ditt batteri ska du använda rätt typ av laddare som EcoRide tillhandahåller.

BATTERIETS RÄCKVIDD - VÄDEROCH VIND PÅVERKAR

Räckvidd

Det finns många faktorer som påverkar räckvidden. I följande tabell finner du några exempel på faktorer och förhållanden som har negativ inverkan på räckvidden.

Faktorer som påverkar räckvidden negativt:

• Låg temperatur
• Motvind
• Backig terräng
• Mjuk markyta
• Lågt däcktryck
• Mycket trampassistans
• Hög hastighet
• Inget eller dåligt underhåll
• Låg växel
• Trampar för lite
• Andvändning av gasreglage
• Hög vikt, elcykeln är tungt lastad.

TEKNISK BESKRIVNING -BATTERJETS HÅRDVARA

Batteriet består av ett antal sammankopplade litium-jon-celler. Batteriet innehåller även en kontrollenhet som övervakar cellerna under användning och laddning av batteriet.

Kontrollenheten stänger av batteriet vid en given nivå för att förhindra att cellerna tar skada. Batteriet är då slut och måste laddas.

Kontrollenheten innehåller även en balanseringskrets som styr laddningen så att de individuella cellerna laddas till en jämn nivå i förhållande till varandra. Detta förbättrar prestandan hos batteriet.

Om det uppstår en obalans mellan cellerna kan elcykelns körsträcka påverkas. För att förbättra balansen hos cellerna i batteriet rekommenderas några (2-3 st) fullständiga laddnings-cykler, dvs. fullständig urladdning och fullständig laddning av batteriet.

SÄKERHETSFÖRESKRIFTER - BATTERI

• Använd endast den laddare som medföljer din EcoRide. Om andra batteriladdare används täcks ej detta av garantin och dessutom kan det skada batteriet och det elektriska systemet.
• Använd laddaren endast i torr inomhus-miljö.
• Anslut inte laddaren med våta händer.
• Ladda inte batteriet i direkt solljus.
• Rör inte laddaren vid åskväder.
• Ladda batteriet med god ventilation.
• Avbryt laddningen om du hör ovanliga ljud eller upptäcker läcka.
• Ta inte isär batteriet. Då gäller inte garantin.
• Batteriet får inte avsiktligt hettas upp eller skadas.
• Doppa inte batteriet i vatten eller annan vätska.
• Håll batteriet utom räckhåll för barn.
• Anslut inte laddaren till elnätet om den inte skall användas.

CYKLA SÄKERT! - FÖRDIN OCH ANDRASS SKULL

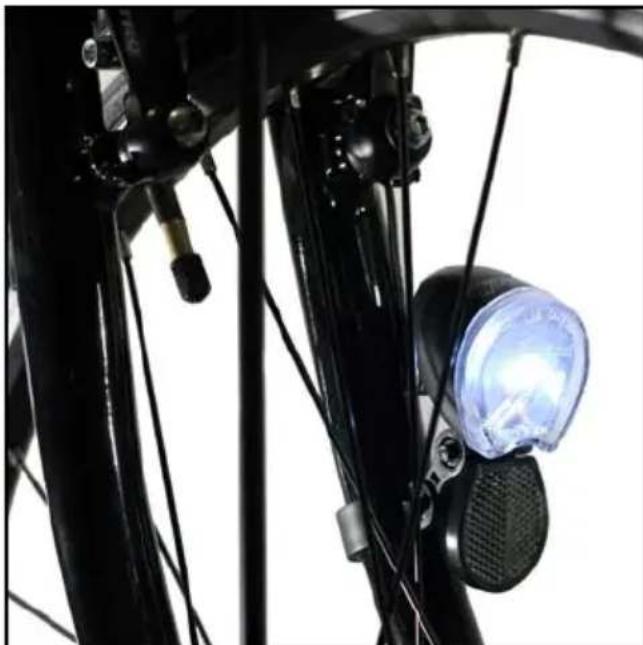

Belysning och reflexer

För att du ska synas ordenligt är din EcoRide utrustad med belysning som drivs av batteriet, reflexer fram och bak, och en reflekterande rand på däckets sidor. Håll reflexerna rena, så syns du bättre i trafiken!

! - Tänk på att komplettera med sidoreflexer om du byter till däck utan reflexrand.

Använd cykelhjälm!

Tänk på att du cyklar lite snabbare på din EcoRide jämfört med en traditionell cykel.

Även om du känner dig säker i trafiken finns det andra som kanske inte är lika erfarna.

Har du köpt din cykel i låda behöver du sätta ihop den själv.

Din EcoRide levereras till stor del monterad. Följ de enkla stegen i monteringsanvisningen, så är den monterad och klar på en halvtimme.

Även om du köpt en färdigmonterad cykel direkt i butik kan det vara bra att läsa igenom följande sidor. Det ger dig en bättre förståelse för din EcoRide, och vilka justeringar du kan göra i efterhand.

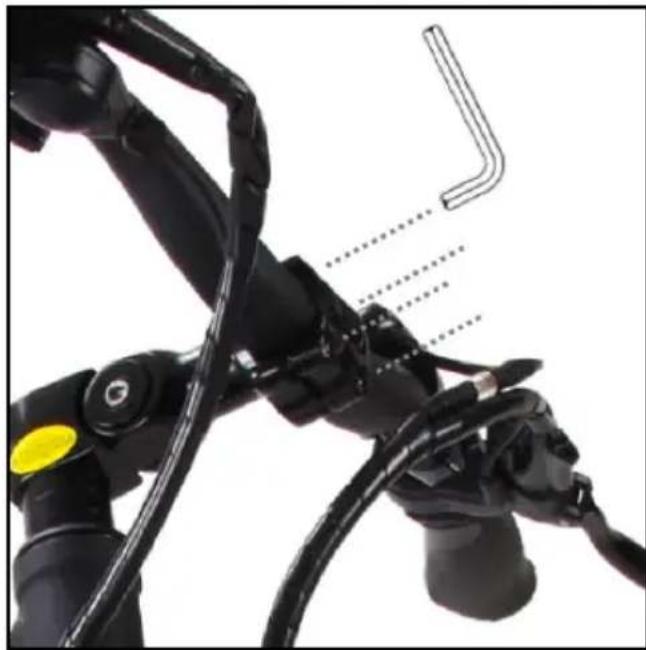

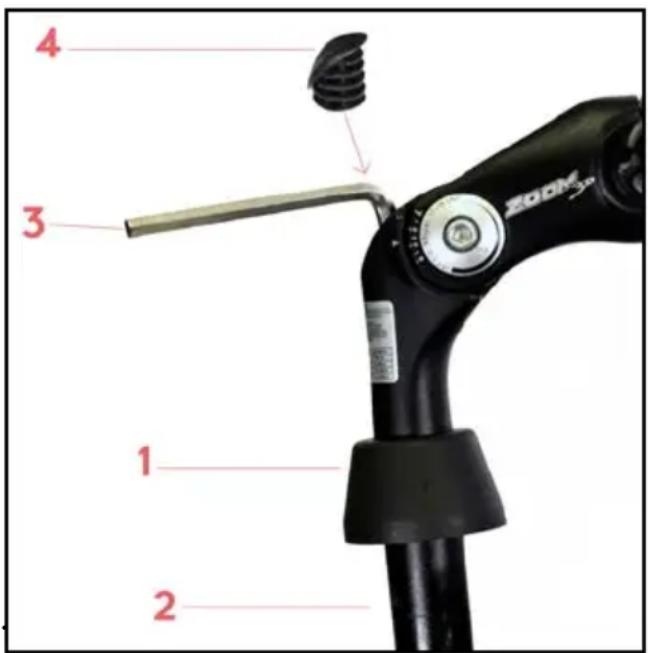

Montera standard-styre

1 – Trä plastkåpan på styrstammen
2 – Stick ner styrstammen i styrröret på ramen OBS! säkerhetsmarkeringen på styrstammen måste vara helt nere i styrröret!
3 – Vrid styret rätt och fixera genom att dra fast insexskruven. Spänn ordentligt!
4 – Tryck ner plastpluggen i hålet

Skruva först bort den främre fästplattan från styrstammen och montera styret enligt bilden med hjälp av de fyra insexskruvarna. Tänk på att dra skruvarna lika hårt så att fästplattan sitter rakt.

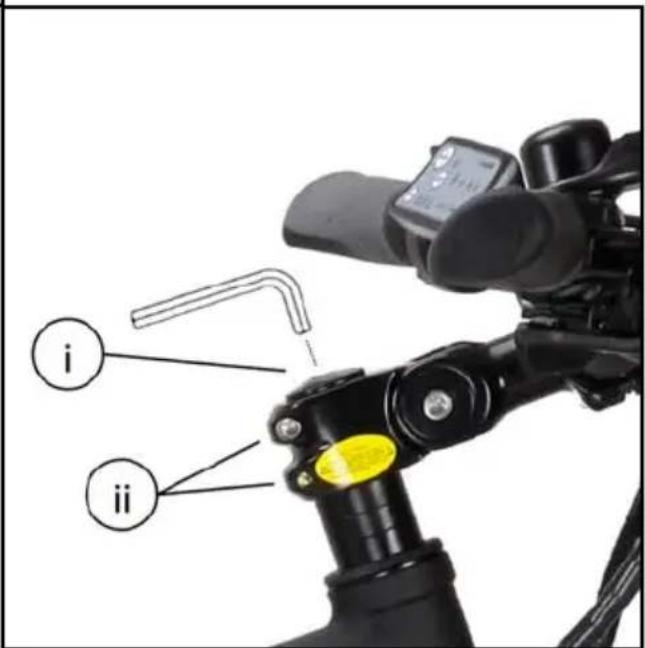

Steg 2 – Fixera styrstammen

A) Ställ in rätt moment på justerskruven (i) uppifrån. Justerskruven har rätt moment då styrlagret inte glappar, samtidigt som styret går lätt att svänga. Testa genom att bromsa helt med frambroms-handtaget och rucka cykeln fram och tillbaka.

B) Vrid styrstammen rakt och fixera den genom att dra åt sidoskruvarna (ii).

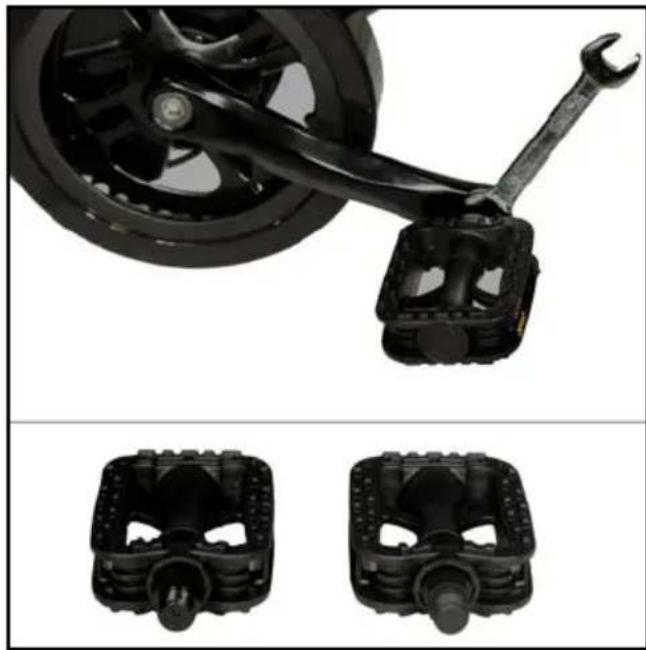

Det finns en Höger-pedal (R) och en Vänster-pedal (L). Skruva fast pedalerna på höger respektive vänster pedalarm.

OBS! - Vänster-pedalen (L) har omvänd riktning på gängorna. Dra år pedalerna ordentligt!

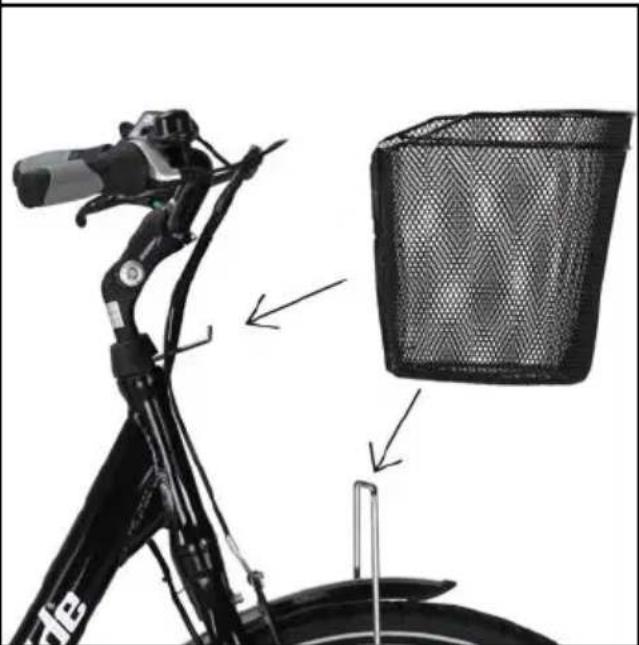

Vissa EcoRide-modeller levereras med en framkorg. Korgen fästs på två förmonterade korgstag. Skruvar, mutt-rar och fästbrickor följer med.

Ett välpumpat däck ger lågt rullmotstånd och slits mindre än ett opumpat. Använd gärna en cykelpump med tryckmätare. Då kan du enkelt se vilket tryck däcket har. Rekommenderat däcktryck står på däckets sida. Inom dessa intervall finns möjligheten att cykla med lite mer komfort, eller lite sportigare. 22

UNDERHÅLL OCH JUSTERING - RENHÅLLNING OCH ANNAT

Det är inte bara skönt att ha en ren cykel, det är smart också. En ren cykel håller nämligen längre än en smutsig.

Tvätta din cykel skonsamt med en fuktig trasa. Använd inte högtryckstvätt!

Vi rekommenderar att du kollar igenom skruvar och muttrar med jämna mellanrum så de sitter fast ordentligt. Att lämna in elcykeln på regelbunden cykelservice är också att föredra.

Din EcoRide mår bäst av att förvaras inomhus, skyddad från väder och vind, när du inte använder den.

Ta hand om ditt batteri genom att inte utsätta det för extrema temperaturer, och förvara det gärna inomhus när det inte används. Glöm inte att underhållsladda batteriet under perioder när det inte används.

Se instruktioner i kapitlet "Batteri - elcykelns kraftkälla".

BROMSARNA - TRYGGTOCH SÄKERT

EcoRide har olika bromstyper som förklaras nedan.

Bromshandtaget på styret är utrustat med en sensor som automatiskt stänger av el-assistansen när du bromsar.

Fotbroms

Fotbroms finns på alla EcoRide-modeller som har navväxel. Fotbromsen är konstant och kräver minimalt med underhåll. För service av fotbroms rekommenderar vi dig att kontakta en fackman.

Hydraulisk skivbroms

En hydraulisk skivbroms ger bra bromsverkan, och kräver lite underhåll. Justering och service av denna broms bör göras av en fackman. Extra manual för hydraulbroms-systemet medföljer aktuella elcykel-modeller.

V-broms (fälgbroms)

Många av våra modeller är utrustade med V-broms, sk. fälg-broms, som nyper i framhjulets fälg. Dessa bromsar ger bra och effektiv bromsverkan, men slits med tiden. Du behöver efter en tids cykling se över cykelns bromsklossar och spänna bromsvajern.

! - Uppstår ett skrapande metalliskt ljud när du bromsar med fälgbroms är cykelns bromsklossar helt utslitna och behöver bytas omgående. Helt utslitna bromsklossar sliter onödigt mycket på cykelns fälg och ger kraftigt försämrad bromsverkan.

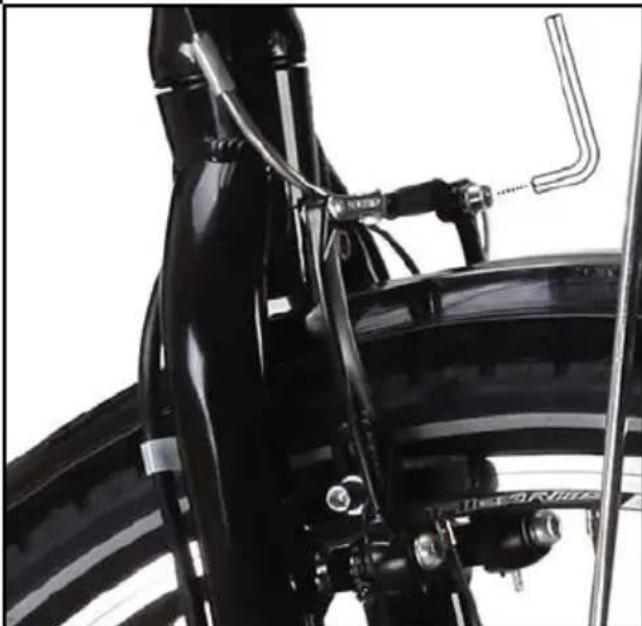

Snabbjustering av V-broms

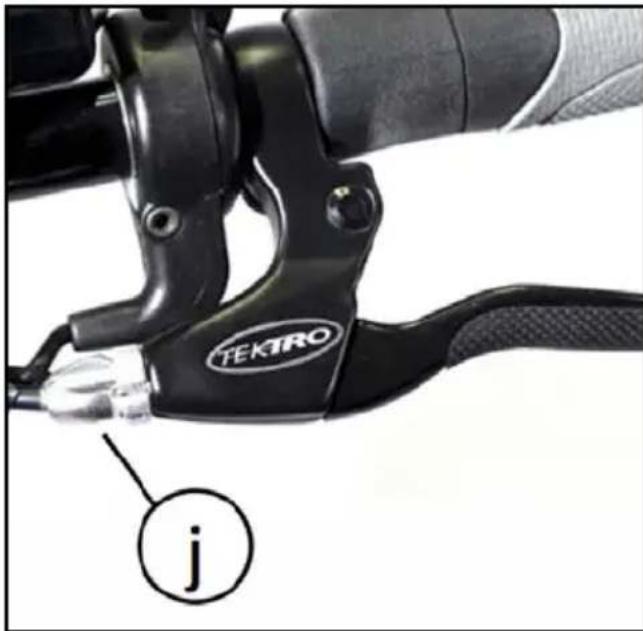

Vid bromshandtaget finns en justeringsskruv (j).

När du ska spänna bromsen skruvar du denna utåt. Lås den sedan med läsmuttern som sitter innanför.

Om bromsarna börjar fungera sämre kan du behöva spänna bromsvajern.

1. Lossa insexskruven på bromsarmen som säkrar bromsvajern.
2. Spänn vajern 1-3 mm och dra åt insexskruven på bromsarmen igen.

Bromsklossarna ska inte ligga an mot fälgen. För att justera klossarnas individuella avständ till fälgen, använd justerskruven. När den skruvas åt ökar fjäderbelastningen och därmed ökar avståndet till fälgen. Tänk också på att om du justerar skruven på ena sidan, kommer även den andra bromsarmen att påverkas av detta. Skruva och bromsa tills de rör sig symmetriskt.

Din EcoRide har antingen nav-växel (Nexus) eller utanpåliggande växlar (Acera/Deore).

Växlarna är inställda vid leverans, men efter en tids användning kan det vara nödvändigt med en efterjustering. Se anvisningarna för respektive växel-typ.

Nexus-växel

På EcoRide-modeller utrustade med Nexus-växel och fotbroms sitter växlarna inuti baknavet. Det är en smart och smidig lösning. Du växlar genom att vrida på växelreglaget som sitter på handtaget.

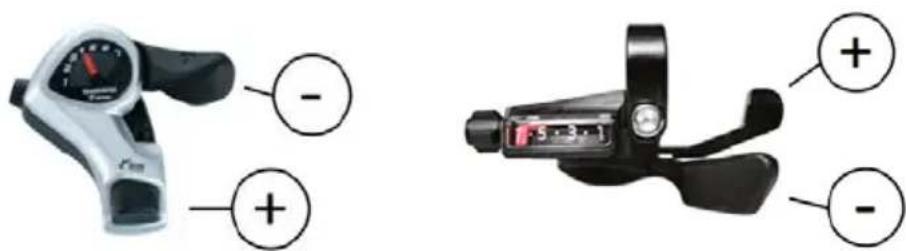

Utanpåliggande växel – Acera/Deore

Utanpåliggande växel ger effektiv drivning av din EcoRide. Växelföraren som hänger ner under frikransen/kasetten förflyttar kedjan mellan cykelns olika bakdrev. Du växlar genom att trycka på respektive växelknapp (+ eller -) vid handtaget.

Justering av växlarna

Som EcoRide-ägare kan du själv justera växlarna. Att finjustera växeln är enkelt och bör göras så snart du upplever problem. En felinställd växel leder till onödigt slitage - helt i onödan.

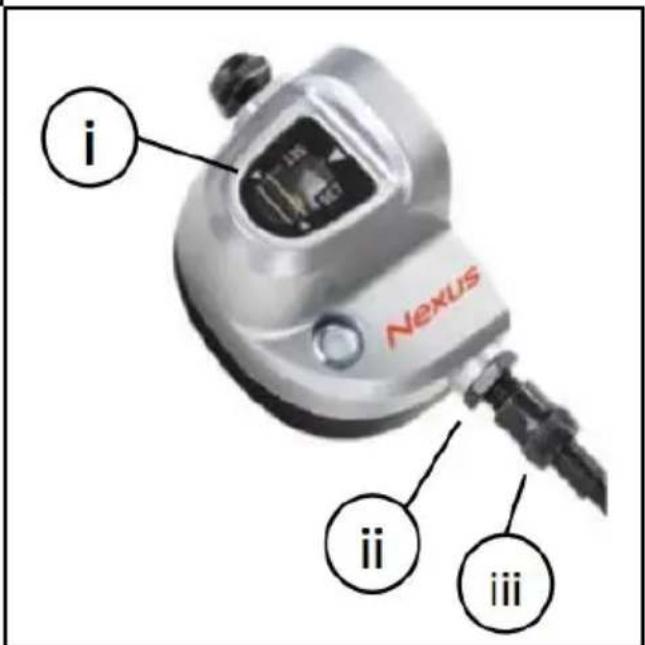

JUSTERA NEXUS 3

- DET ÄR ENKELT

På navet har växeln ett fönster (i) med en gul markering som ska befinna sig mellan två vita streck när växelreglaget är in- ställt på växel 2.

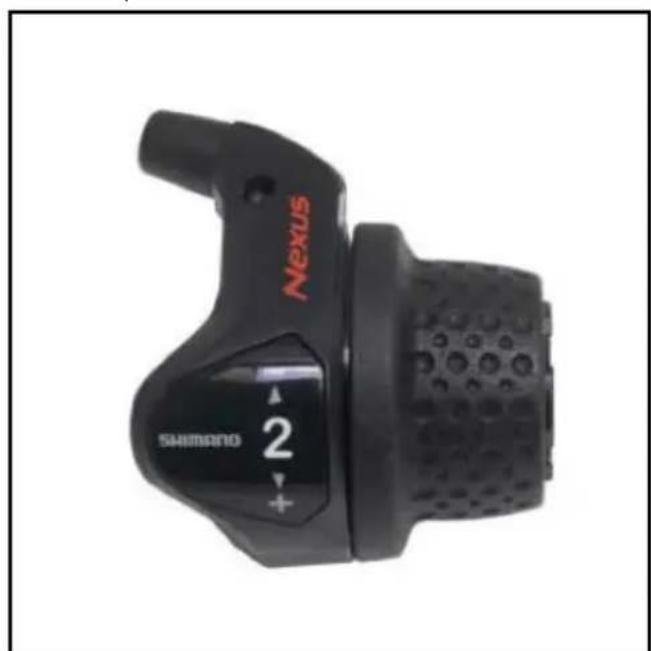

Justera genom att: Ställa in växel: 2 på växel- reglaget på styret.

Lossa på den inre låsmuttern (ii).

Justera växeln genom att skruva på justerskruven (iii).

Dra åt låsmuttern igen.

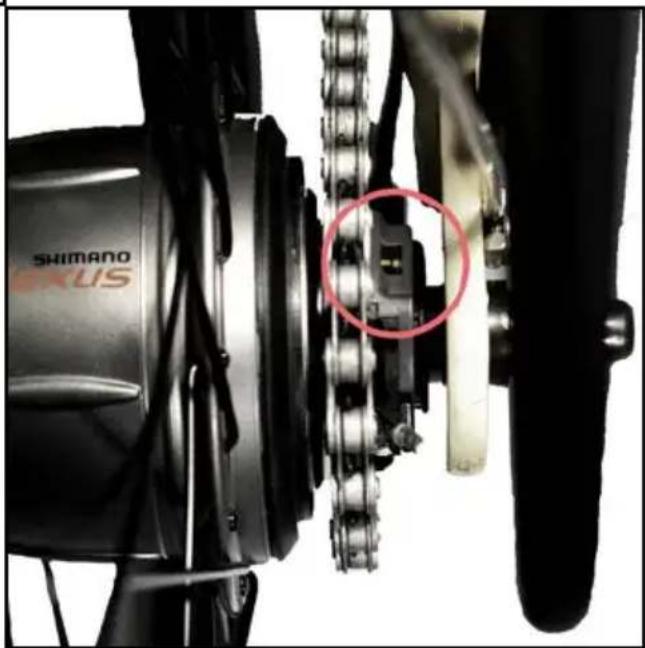

JUSTERA NEXUS 8 - DETÄRENKELT

På navet sitter två gula streck som ska vara i linje när växelreglaget är inställt på växel 4.

Vrid växelreglaget till växel 4.

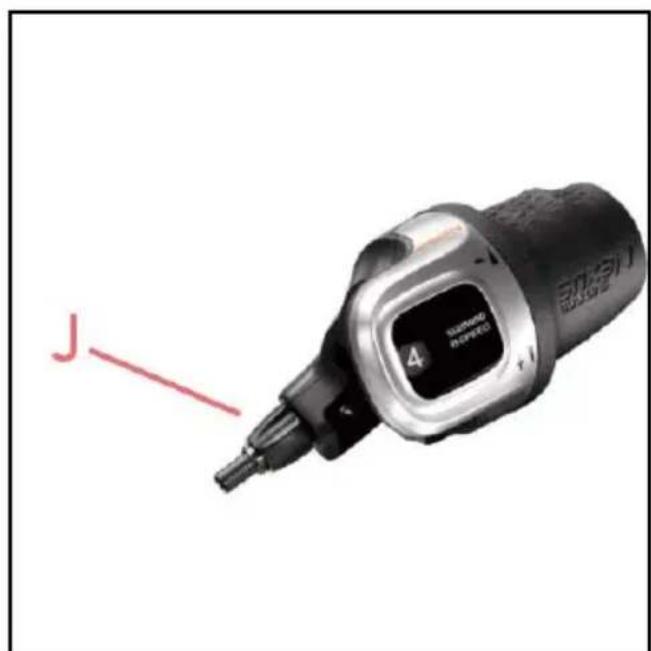

Finjustera växeln genom att skruva på justerskruven (j) som sitter på växelreglaget

De gula strecken på navet kommer närmare varandra när du skruvar åt rätt håll.

Fortsätt tills de gula strecken på navet är i linje.

Kontrollera rätt inställning på strecken genom att vrida väx-elreglaget över alla växellägen och sedan tillbaka till växel 4.

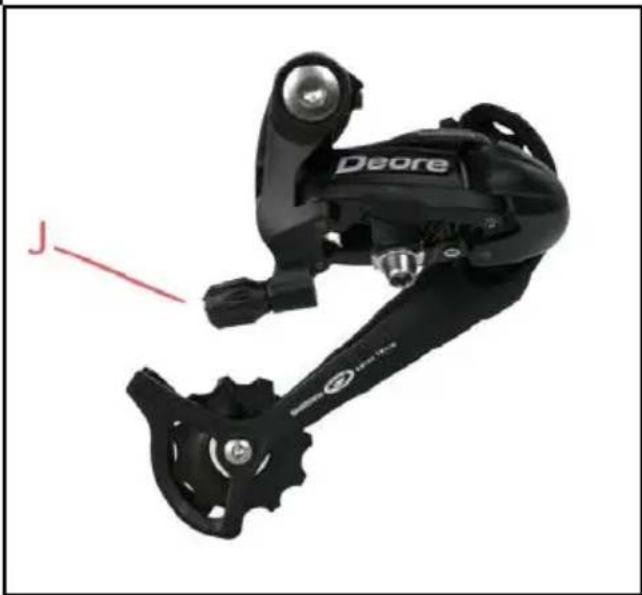

För att justera växeln, vrid på justeringsskruven (J) genom vilken vajern löper.

För att spänna vajern och där- med få bakväxeln att växla till en lägre växel lättare:

Vrid moturs 1-3 hack åt gången för att senare kontrollera resul- tatet.

Ett hack gör stor skillnad.

För att släppa på vajern och därmed få bakväxeln att växla till en högre växel lättare:

Vrid medurs 1-3 hack åt gången för att senare kontrollera resultatet.

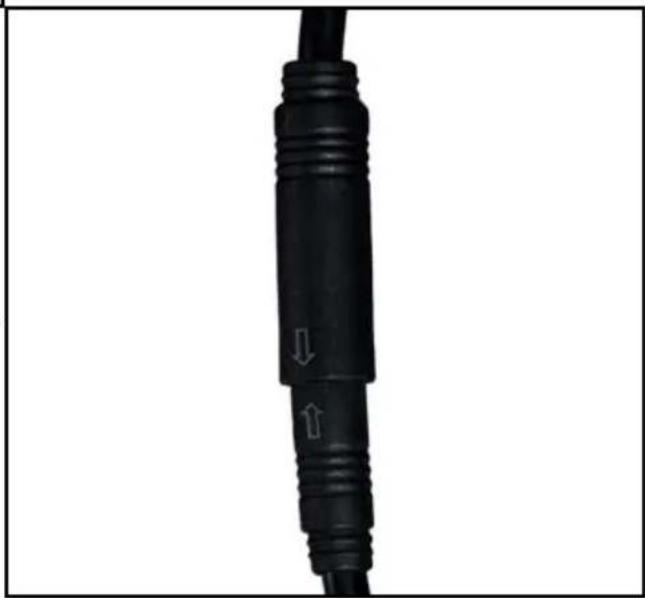

Elkabeln som går till elmotorn är försedd med en kontakt som du kan dra isär.

Demontera därefter hjulet på samma sätt som på en vanlig cykel.

Kontakten är försedd med två pilar som indikerar rätt position.

Uppladdningstid 5-7 timmar

Vikt 3kg

Huvudsäkring 30A

Lithium-jon

Laddare:

Input: 230V

Output: 42V (för 36V-batteri)

Motor:

Borstlös navmotor

36V

250 W

Max 25km/h

Elcykel:

Ram: Aluminium

Rekommenderad maxvikt: 110 kg (cyklist och bagage)

EGNA ANTECKNINGAR

KONTAKTA OSS

Har du några frågor eller om det finns något du tycker att vi bör få reda på? Berätta det för oss!

Vi strävar hela tiden efter att förbättra våra elcyklar och är tacksamma för alla synpunkter.

Och du, igen, tack för att du valt EcoRide!

Sverige:

www.ecoride.se

[e-mail]

0774-102212

Norge:

www.ecoride.no

[e-mail]

21 62 89 48

Danmark:

www.ecoride.dk

[e-mail]

70 14 53 67

Finland:

www.ecoride.fi

[e-mail]

09 4245 1165

EcoRide AB

Box 2383

403 16 Göteborg

Sverige

EcoRide AS

Torpebaugen 8

1722 Sarpsborg

Norge
