BRUKSANVISNING WLB972L-A NetOnNet

Svängjusteringsvinkelvänstertillhöger

Skärmenkansvänga±90°frånvänstertilhöger. Väljönskadpositionoch använd bifogad skiftnyckel (H) för att dra åt den bakre bulten längst upp på armen. Förattnåbultenmåsteduavlägsnadetövreplastskyddet.

Flyttaskärmenmotväggen

Talagomskärmenssidokanter, svängochdraskärmentillmittpositionen ochtryckdärefterskärmenraktbakåtmotväggentillu tgångsläget. Obs! Varförsiktignärduställerinutgångslägetförattsäkerställaatt kablarnaintekläms.

Fig8

Tackförattduväljervåraprodukter

20090703

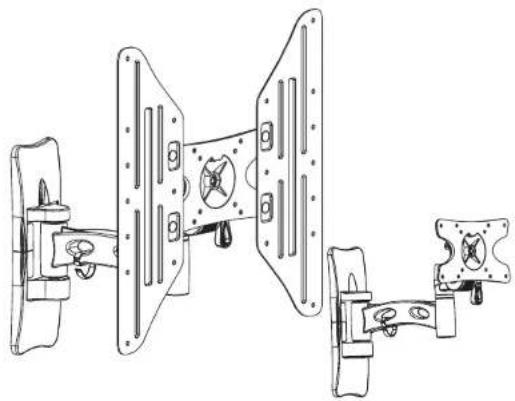

net on net TV VÄGGFÄSTE WLB972L-A

For 26"-52"

• TV-storlekar:26"\~52"
- Justerbarvinkel
• Insidanharbalansjusteringssystem
• Max.viktkapacitet:45kg/99lbs
- Enkelmontering:baraattskjutainförattavsluta installationenavplattan

Viktigt: Tagkontaktmedenmontöromduinteförstårhur duskainstallerafästet.

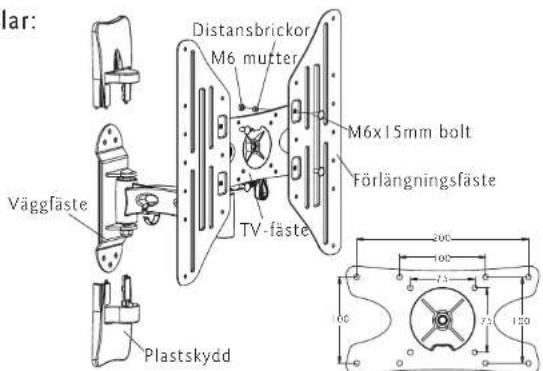

Delar:

Hårdvarulista:

ID	Ant.	Beskrivning
A	4	M4x12mm bolt
B	4	M4x16mm bolt
C	4	M5x12mm bolt
D	4	M5x16mm bolt
E	4	M6x12mm bolt
F	4	M6x16mm bolt
G	4	Bricka
H	1	Skruvnyckel
I	6	Lång bult
J	6	Väggankare
K	6	Bricka till lång bult

Fig 7

Justera skärmen

Detta fäste kan justeras till en mängd vinklar för att erbjuda bäst tittande från ett antal sittplatser. Se Fig. 8.

Rullkontroll horisontell nivellering av skärmen.

Ta tag om skärmens kant och rulla den uppåt eller nedåt till önskad horisontell position.

Om du vill ha kvar skärmen i dess horistontella position, lossa låsbultarna och avlägsna skärmen från armen. Använd därefter tillhandahållen skiftnyckel (H) för att dra åt bulten på TV-fästets baksida, vilket ökar rullspänningen. Sätt tillbaka skärmen på ledarmen och dra åt skruvarna.

Justering av vertikal lutningsvinkel

Vertikal justeringsvinkel är -5° till 20°. Välj önskad vertikal vinkel och vrid spänningsreglaget på armens högra sida medurs.

Panorerad vinkeljustering vänster till höger

Skärmen kan panorera ± 90^ från vänster till höger. Välj önskad position och använd bifogad skiftnyckel (H) för att dra åt den främre bulten längst upppåarmen.

Steg 4: Häng upp skärmen

Lyft först upp TV-fästet som installerats på LCD:n. Se till att skåran på armen passar skåran på fästet för att fästa TV-fästet på väggfästet.

NärTV: närpäplats, dragåtlåsbultarn ledarmen medurs för att säkra skärmen på armen.

Varning: För vissa TV-apparater krävs två D personer för att lyfta dem. Vi ansvarar inte för person- eller produktskador på grund av misskötsel.

Fig 6

Steg 5: Använda kabelhanteringssystemet

Fästet har ett kabelhanteringssystem, där kablar kan dras längs armen.

Obs! För bästa systemprestanda, dra nätkabeln separat från signalkablarna. Med alla kablar på plats, flytta skärmen in och ut och kontrollera att armen rör sig fritt, utan att sträcka eller skada kablarna.

Viktigt: ANVÄND INTE en sexkantnycket på kabeln. Tryck endast med fingret.

Steg 1: Välj monteringsposition på väggen.

Se till att positionen passar väggfästet du vill montera. Viktigt: Se till att vinkeln är tillräcklig för LCD:n, beroende på visningsstorleken.

Steg 2: Montera väggfäste

Denna produkt kan monteras på två sätt: trävägg eller cementvägg. Fastställ din monteringstyp och följ motsvarande anvisningar.

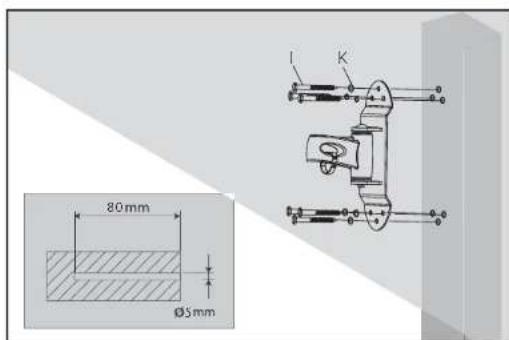

Montering på plankvägg

Använd en elektrisk kontrollanordning för att hitta plankans position. Gör en markering. Placera väggfästet i monteringsläget plant, och använd den somenmallförattmarkerahåleniplankan. Användettborrmeden diameter på 5 mm för att borra tre 80 mm djupa håll. Montera väggfästet stadigt med bifogade långa bultar (I) och brickor (K). Som visas i fig 1.

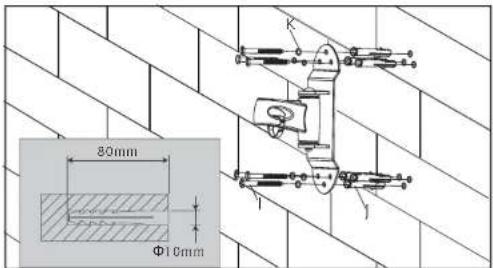

Montering i cement- och betongvägg

Placera väggfästet plant i monteringsläget, och använd det som en mall för att markera hålen i väggen. Använd ett borr med en diameter på 10 mm för att borra sex 80 mm djupa hål. Infoga väggankarna (J) i monteringshålen och knacka på dem lätt med en hammare så att de ligger mot väggen. Montera väggfästet stadigt med bifogade långa bultar (I) och brickor (K). Somvisasi Fig2.

Försiktig: Väggankarna passar endast cement- och betongväggar. Använd inte väggankarna i träväggar för att montera fästet.

Fig 2

Montera plastskyddet

Säkra det separata plastskyddet över väggfästet genom att föra dem mot varandra tills de låses på plats. Se Fig. 3.

Välj först rätt bultar från bifogad hårdvarusats genom att skruva i dem för hand i hålen på TV:ns baksida. Rätt bult kan skruvas i utan motständ. Fäst TV-fästet på LCD:n med bifogade bultar (A-F) med rätt hålmönster. Kontrollera att anslutningsledens breda ända är mot TV:ns ovensida. Sätt fast TV-fästet ordentligt på plats genom att skruva bultarna medurs. Dra inte åt för hårt. Se Fig. 4.

Om LCD:ns hålmönster är större än TV-fästet, måste du använda förlängningsfästena vid montering. TV-fästet med förlängningsfästen tillhandahåller en universallösning för att montera fästet på de flesta LCD-apparater. Se LCD-TV:ns bruksanvisning för det rekommenderade hålmönstret. Fäst förlängningsfästena löst på LCD-TV:ns baksida. Fäst därefter TV-fästet på förlängningsplattorna med bultarna M6 x 15. Distansbric och muttrarna M6 i rätt hålmönster. Se Fig. 5. Se till att fästet är säkert när du är klar.

Försiktig: Tvinga inte bulten i LCD-hålet, för att undvika skador på personer och apparater. Använd inte elektrisk borrmaskin för att dra åt bulten.

Fig 4

Förlängningsfäste TV-fäste

M6x15mm bolt
Fig 5
