BRUKSANVISNING DI4535 ELEKTRO HELIOS

Tack för att du valt en produkt ifrån oss.

Vi hoppas att du får stor nytta av dina nya produkt och vi hoppas att du även i fortsättningen väljer hushållsprodukter ifrån oss.

Läs noga igenom denna bruksanvisning och spara den som referensdokument under produktens livslängd. Om produkten byter ägare skall också bruksanvisningen överlämnas till den nya användaren.

Innehåll

Säkerhetsinformation ____ 3

Kontrollpanel ____ 4

Programöversikt ____ 6

När maskinen används första gången ____ 7

Ställ in vattenavhärdaren ____ 7

Användning av disksalt ____ 9

Användning av sköljmedel ____ 10

Ladda bestick och porslin ____ 12

Användning av diskmedel ____ 14

Plocka ur disken ____ 15

Skötsel och rengöring ____ 16

Miljöskydd ____ 17

Vad ska jag göra om ... ____ 18

Tekniska data ____ 20

Förbrukningsvärden ____ 20

Information till provningsanstalter ____ 21

Installation 22

Säkerhetsinformation

För din egen säkerhet och för att du skall kunna använda diskmaskinen på korrekt sätt är det viktigt att du noggrant läser igenom denna bruksanvisning, inklusive tips och varningar, innan du installerar och använder diskmaskinen första gången. För att undvika onödiga misstag och olyckor är det viktigt att alla som använder diskmaskinen har god kännedom om dess skötsel och skyddsanordningar. Spara denna bruksanvisning och se till att den följer med diskmaskinen om den flyttas eller säljs, så att alla som använder diskmaskinen får korrekt säkerhetsinformation och information om hur maskinen skall skötas.

Korrekt användning

• Denna diskmaskin är endast avsedd för diskning av husgeråd som är lämpliga för maskindiskning.
• Häll aldrig lösningsmedel i diskmaskinen. Det finns risk för explosion.
• Knivar och andra vassa föremål måste placeras i bestickskorgen med spetsarna vända nedåt eller läggas ned i den övre korgen.
• Använd endast produkter (diskmedel, salt och sköljmedel) som är avsedda för diskmaskiner.
• Öppna inte luckan när maskinen är i drift. Het ånga kan strömma ut.
• Plocka inte ut disk ur diskmaskinen förrän diskprogrammet är klart.

• När diskprogrammet är klart rekommende-rar vi att du stänger av maskinen och stänger vattenkranen.

• Service på denna produkt får endast utföras av en auktoriserad servicetekniker och endast originaldelar får användas.

• Du får inte under några omständigheter försöka reparera diskmaskinen på egen hand. Reparationer som utförs av oerfarna personer kan orsaka personskador och allvarliga funktionsstörningar. Kontakta din lokala serviceverkstad. Begär alltid att originalreservdelar används.

Allmän säkerhet

• Maskindiskmedel kan orsaka kemiska brännskador i ögon, mun och hals. Det kan vara livsfarligt! Följ säkerhetsanvisningarna från tillverkaren av diskmedlet.
• Vattnet i diskmaskinen är inte avsett att drickas. Rester från diskmedlet kan fortfarande finnas kvar i maskinen.
• Var noga med att alltid hålla luckan stängd när maskinen inte laddas eller plockas ur. Då finns ingen risk att någon snubblar på den öppna luckan och skadar sig.
• Sitt eller stå inte på luckan när den är öppen.

Barnsäkerhet

• Denna maskin är avsedd att användas av vuxna personer. Låt inte barn använda diskmaskinen utan tillsyn.
• Förvara allt förpackningsmaterial utom räckhåll för barn. Risk för kvävning kan föreligga.
• Förvara alla diskmedel på en säker plats utom räckhåll för barn.
• Håll barn borta från diskmaskinen när luckan är öppen.

Installation

• Kontrollera att diskmaskinen inte har skadats under transporten. Anslut aldrig en skadad maskin till ett eluttag. Kontakta din återförsäljare om maskinen är skadad på något sätt.
• Allt förpackningsmaterial måste avlägsnas innan maskinen används.
• Allt el- och VVS-arbete som krävs för att installera denna maskin måste utföras av en kvalificerad och kompetent person.

• Det är av säkerhetsskäl farligt att ändra specifikationerna eller att försöka modifiera denna produkt på något sätt.

• Använd inte diskmaskinen om nätkabeln eller vattenslangarna är skadade eller om maskinens kontrollpanel, övre panel eller sockel är skadad så att det finns risk att man kommer åt maskinens invändiga komponenter. Kontakta vår lokala serviceavdelning för att undvika säkerhetsrisker.

• Det är förbjudet att borra i diskmaskinens paneler. Det kan bli skador på komponenterna i vatten- och elsystemet.

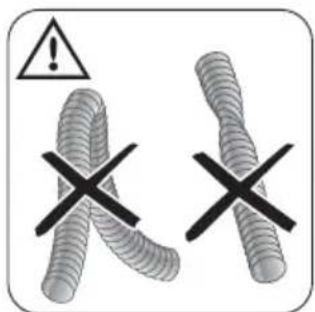

FÖRSIKTIGHET

För anslutning av elektricitet och vatten, följ noga anvisningarna i respektive avsnitt.

Kontrollpanel

5 4 1 2 3

1 Programväljare och strömbrytare På/Av
2 Start/Avbryt-knapp
3 Startfördröjningsknapp
4 Kontrollampor
5 Kontrollampa för programväljare

Programväljare och strömbrytare På/Av	I detta läge är maskinen avstängd (motsvarande kontrollampa är släckt).När visaren på programväljaren pekar på ett program slås maskinen på och programmet väljs (motsvarande kontrollampa tänds).
Start/Avbryt-knapp	Starta diskprogrammet:1. Välj ett diskprogram.2. Tryck på Start/Avbryt-knappen (motsvarande kontrollampa tänds).VIKTIGTOm du vill ändra inställningarna när programmet väl har startat måste du avbryta det pågående diskprogrammet.Avbryta ett pågående diskprogram:1. Håll Start/Avbryt-knappen intryckt tills motsvarande kontrollampa släcks.2. Släpp Start/Avbryt-knappen.3. Vrid programväljaren till Av-läget eller välj ett nytt diskprogram (kontrollera att det finns diskmedel i diskmedelsfacket).
Startfördröjningsknapp	Med denna funktion kan starten av programmet fördröjas tre timmar.När diskprogrammet har ställts in, tryck på knappenFördröjd start. Motsvarande kontrollampa tänds.Tryck på Start/Avbryt-knappen, varpå nedräkningen av den fördröjda starten börjar automatiskt.När nedräkningen löper ut startar diskprogrammet automatiskt. Kontrollampan för Fördröjd start släcks.För att avbryta fördröjd start som räknas ned: Håll Start/Avbryt-knappen intryckt tills kontrollamporna för Start/Avbryt och Fördröjd start släcks.Tryck på Start/Avbryt-knappen för att starta diskprogrammet.
Kontrollampa för programväljare	Tänds när ett diskprogram väljs.
Kontrollampor
Kontrollampa för Program klart→I	Tänds när diskprogrammet är klart. Stäng av diskmas-kinen genom att vrida programväljaren till Av-läget.Kontrollampan för På/Av släcks.Maskinen har även andra indikatorer som t.ex. visar:– vattenavhärdarens inställning,– att ett larm utlösts p.g.a. ett fel på maskinen.
Kontrollampa för SaltpåfyllningS	Tänds när specialsalt behöver fyllas på.Saltindikatorn kan lysa i flera timmar efter att salt har fyllts på.

Programöversikt

Program Smutsgrad Typ av disk Programbeskrivning
Intensiv 70° Hårt smutsad disk Porslin, bestick, kastruller			FördiskHuvuddisk2 mellanliggande sköljningarAvslutande sköljningTorkning
Normal 65° Normalt smutsad disk Porslin, bestick, kastruller			FördiskHuvuddisk2 mellanliggande sköljningarAvslutande sköljningTorkning
60° A 30'1)	Lätt smutsad disk Porslin och bestick Huvuddisk		Avslutande sköljning
50°2)	Normalt smutsad disk Porslin och bestick Fördisk		Huvuddisk1 mellanliggande skölj- ningAvslutande sköljningTorkning
Sköljning och stopp Valfri.	Delvis fylld maskin (gods som skall diskas klart senare under dagen).		En sköljning i kallvatten (som förhindrar att ma- trester torkar in). Till detta program behövs inget diskmedel.

1) Idealiskt när diskmaskinen endast är delvis fylld. Detta är ett perfekt dagligt program som uppfyller behoven hos en familj på 4 personer som endast vill ladda porslin och bestick efter frukost och middag.

2) Testprogram för provningsanstalter.

När maskinen används första gången

Innan du använder diskmaskinen första gången:

• Kontrollera att anslutningarna för el och vatten har utförts enligt installationsanvisningarna
• Avlägsna allt förpackningsmaterial från ma- skinens insida
• Ställ in vattenavhärdaren
• Häll en liter vatten i saltbehållaren och fyll sedan på disksalt
• Fyll på sköljmedelsfacket

Om du använder tabletter som kombinerar sköljmedel och diskmedel:

Sköljmedel behöver inte fyllas på

– Ställ in vattenavhärdaren

– Tillsätt specialsalt

Vid användning av tabletter som kombinerar sköljmedel, diskmedel, saltfunktion och andra tillsatser:

Specialsalt eller sköljmedel behöver inte fyllas på.

Kontrollera om medlet du tänker använda är lämpligt för vattnets hårdhet i området där du bor. Följ tillverkarens instruktioner.

– Ställ in vattnets hårdhet på nivå 1.

VIKTIGT

Om torkresultaten inte är tillfredsställande rekommenderar vi att du gör så här:

1. Fyll på sköljmedel i sköljmedelsfacket.
2. Ställ in sköljmedelsdoseringen på läge 2.

Om du bestämmer dig för att i framtiden använda separata diskmedel och tillsatser rekommenderar vi att du gör så här:

– Fyll på salt- och sköljmedelsbehållaren.
– Ställ in vattnets hårdhet på den högsta nivån och kör 1 normalt diskprogram med tom ma-skin.
– Justera inställningen av vattnets hårdhet enligt den hårdhetsgrad vattnet har där du bor.
– Justera doseringen av sköljmedel.

Ställ in vattenavhärdaren

Diskmaskinen är utrustad med en

vattenavhärdare som avlägsnar mineraler och salt från det inkommande vattnet, ämnen som annars skulle ha en skadlig eller negativ effekt på maskinens funktion.

Ju mer mineraler och salter vattnet innehåller, desto hårdare är vattnet. Vattnets hårdhet mäts enligt ekvivalenta skalor: tyska grader (°dH),

franska grader (°TH) och mmol/l (millimol per liter, en internationell enhet för vattnets hårdhetsgrad).

Avhärdaren skall ställas in efter hur hårt vattnet är i området där du bor. Information om hur hårt vattnet är i området där du bor kan du få från det lokala Vattenverket.

°dH °TH mmol/l manuellt elektroniskt					salt
51 - 70	91 - 125	9,1 - 12,5	2	nivå 10	ja
43 - 50	76 - 90	7,6 - 8,9	2	nivå 9	ja
37 - 42	65 - 75	6,5 - 7,5	2	nivå 8	ja
29 - 36	51 - 64	5,1 - 6,4	2	nivå 7	ja
23 - 28	40 - 50	4,0 - 5,0	2	nivå 6	ja
19 - 22	33 - 39	3,3 - 3,9	2	nivå 5	ja
15 - 18	26 - 32	2,6 - 3,2	1	nivå 4	ja
11 - 14	19 - 25	1,9 - 2,5	1	nivå 3	ja
4 - 10	7 - 18	0,7 - 1,8	1	nivå 2	ja
< 4	< 7	< 0,7	1	nivå 1	nej

Avhärdaren måste ställas in på båda sätten: manuellt med reglaget inne i diskmaskinen och elektroniskt.

Manuell inställning av vattenavhärdaren (se tabell)

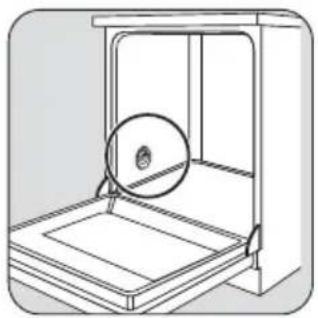

Ställ in vredet på läge 1 eller 2.

Vattenavhärdaren är fabriksinställd på läge 2.

Elektronisk inställning av vattenavhärdaren (se tabell)

Vattenavhärdaren är fabriksinställd på läge 5.

Diskmaskinen måste stängas av.

70° 50° 65° 60° A. 30° Avbryt 3h →I S

Håll Start/Avbryt-knappen intryckt och vrid programväljaren medurs till det första programmet.

Håll knappen intryckt tills kontrollamporna för programväljaren och Start/Avbryt-knappen börjar att blinka.

Släpp knappen. Kontrollampan för Program klart blinkar. Antalet blinkningar motsvarar den inställda nivån. Kontrollampan för Program klart kanske blinkar 5 gånger (nivå 5). Dessa blinkningar upprepas var 5:e sekund.

Tryck på Start/Avbryt-knappen för att ändra nivån.

Varje gång knappen trycks in ökas nivån ett steg (nivå 1 följer efter nivå 10).

Kontrollampan för Program klart indikerar den nya inställningen.

För att lagra inställningen, vrid programväljaren till Avläget.

Användning av disksalt

! FÖRSIKTIGHET

Använd endast specialsalter som är avsedda för diskmaskiner.

Endast när salt skall fyl- las på första gången: fyll saltbehållaren med vat- ten.

SAL ZOUT SALT SALZ SEL

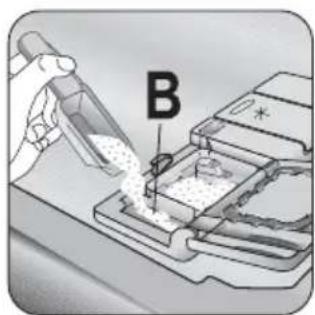

Använd medföljande tratt och fyll på salt tills behållaren är fylld med salt.

Skruva tillbaka locket medurs tills det stoppar med ett klick.

VIKTIGT

Starta omedelbart ett komplett diskprogram.

VIKTIGT

Vatten flödar över från behållaren när saltet fylls på.

VIKTIGT

Fyll på specialsalt när lampan på kontrollpanelen tänds.

Användning av sköljmedel

Fyll på sköljmedel. Den maximala påfyllningsni-vån indikeras av "max"

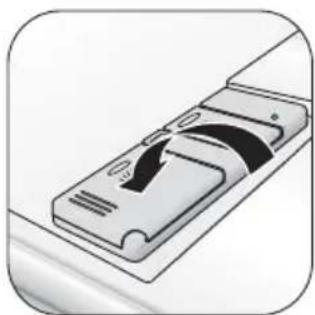

Torka upp eventuellt sköljmedel som har runnit ut. Stäng locket genom att trycka på det tills det läser fast i läge.

Fyll aldrig sköljmedelsfacket med andra medel (t.ex. rengöringsmedel eller flytande diskmedel). Sådana medel skadar maskinen.

Fyll på sköljmedel när indikatorn (B) blir klar (genomskinlig).

Justera doseringen av sköljmedel

Öka doseringen om det finns vatten- eller kalkfläckar på disken efter diskningen.

Minska doseringen om det finns vita ränder på disken eller en blåaktig film på glasvaror eller knivblad.

Öppna locket. Ställ in doseringsnivån

(doseringen är fabriksinställd på läge 4).

Stäng locket genom att trycka på det tills det låser fast i läge.

Ladda bestick och porslin

Svampar, trasor och andra föremål som kan absorbera vatten får inte diskas i diskmaskinen.

• Innan du laddar diskmaskinen bör du:
  – Avlägsna alla matrester och andra smutspartiklar.
• Mjuka upp rester efter inbränd mat i pannor.
• Tänk på följande när du laddar bestick och porslin:
• Bestick och porslin får inte blockera spolarmarnas rotation.
  – Ladda ihåliga föremål såsom koppar, glas och pannor med öppningarna vända nedåt så att de inte fylls med vatten.

– Porslin och bestick får inte ligga inuti andra föremål eller täcka varandra.
– Se till att glasen inte vidrör varandra. Annars finns det risk att de skadas.
– Lägg små föremål i bestickskorgen.

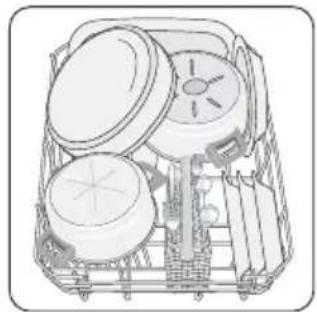

- Plastföremål och teflonbehandlade pannor har en tendens att hålla kvar vattendroppar. Dessa torkar därför inte lika bra som porslin och stålföremål.

- Lätta föremål (plastskålar och liknande) skall placeras i överkorgen på sådant sätt att de inte rubbas under diskprogrammet.

För diskning i diskmaskin är följande föremål:

olämpliga: lämpliga med restriktioner:

• Bestick med handtag av trä, horn, porslin eller pärlemor.
• Plastföremål som inte är värmebeständiga.
• Äldre bestick med limmade delar som inte är temperaturbeständiga.
• Sammanfogade bestick eller porslinsföremål.
• Föremål av tenn eller koppar.
  • Glas av blykristall.
• Föremål i stål som kan rosta.
• Träfat.

• Föremål tillverkade av syntetfibrer.

• Diska stengods i diskmaskinen endast om godset är märkt som diskmaskinsäkert av tillverkaren.

• Glaserade mönster kan blekna vid frekvent diskning i diskmaskin.
• Silver- och aluminiumdelar har en tendens att missfärgas under diskning. Rester av t.ex. äggvita, äggula och senap gör ofta att silver missfärgas eller får fläckar. Torka därför alltid bort matrester från silverföremål om de inte skall diskas direkt efter användning.

Ladda besticken. För bästa resultat rekommenderar vi att du använder medföljande besticksgaller (om bestickens storlek är lämplig).

Placera knivar och andra bestick med vassa spetsar eller kanter med handtagen vända uppåt. Risk för personskador föreligger!

Ladda den nedre korgen. Arrangera serveringsfat och stora lock runt kor- gens kant.

Ladda den övre korgen. Lätta föremål (plastskålar och liknande) skall placeras i överkorgen på sådant sätt att de inte rubbas under diskprogrammet.

För att ge plats åt långa föremål kan koppställen vi- kas uppåt.

Justera överkorgens höjd

Mycket stora fat kan placeras i underkorgen när överkorgen har flyttats upp till det översta läget.

Föremålens maximala höjd i:

Övre korg Nedre korg

Med överkorgen i det övre läget 20 cm 31 cm

Med överkorgen i det nedre läget 24 cm 27 cm

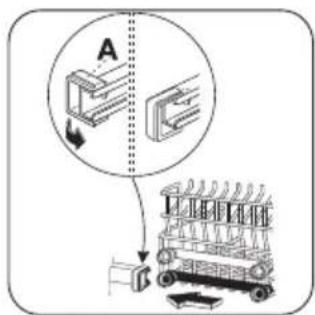

Flytta överkorgens främre stoppanordningar (A) utåt och dra ut korgen.

A

Placera korgen i det översta läget och sätt tillbaka stoppanordningarna (A).

VIKTIGT

När korgen är i den högsta positionen kan inte koppställen användas.

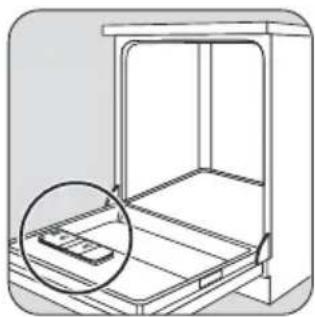

Användning av diskmedel

VIKTIGT

Använd endast diskmedel som är avsedda för diskmaskiner.

Följ rekommendationerna från produktens tillverkare avseende dosering och förvaring.

Observera doseringsnivåerna.

B

För program med fördisk, tillsätt ytterligare en dos diskmedel i facket B.

När diskmedel i tablettform används: placera tabletterna i facket A.

• Hett porslin är känsligt för stötar. Låt därför porslinet kallna något innan du plockar ur disken.
• Töm först underkorgen och sedan överkorgen. På detta sätt förhindrar du att vatten från överkorgen droppar ned på disken i underkorgen.
• Det kan hända att det finns vatten på diskmaskinens sidoväggar och på luckan. Det

beror på att det rostfria stålet har blivit kallare än disken.

FÖRSIKTIGHET

När diskprogrammet är klart rekommenderar vi att du stänger av maskinen och stänger vattenkranen.

Skötsel och rengöring

Rengöring av filter

VIKTIGT

Använd ALDRIG diskmaskinen utan filter. Felaktig montering av filtren resulterar i dåliga diskresultat.

Rengör filter A, B och C noggrant under rinnande vatten.

Vrid handtaget ungefär ett 1/4 varv moturs och avlägsna filter B och C.

Lossa filter A från basen i diskutrymmet.

Sätt tillbaka filtren på plats och lås genom att vrida handtaget medurs tills det stoppar.

Försök ALDRIG att ta bort spolarmarna.

Om hålen i spolarmarna är igentäppta med ma- trester kan hålen rensas med en cocktailpinne.

Utvändig rengöring

Rengör maskinens utvändiga ytor och kontrollpanelen med en mjuk, fuktig trasa. Vid behov kan ett neutralt rengöringsmedel användas. Använd aldrig produkter med slipeffekt, skurs-

vampar eller lösningsmedel (aceton, trikloretylen eller liknande).

Invändig rengöring

Rengör regelbundet tätningarna runt luckan samt diskmedels- och sköljmedelsfacken med en fuktig trasa.

Vi rekommenderar att du var tredje månad kör diskprogrammet för hårt smutsad disk med diskmedel, men utan disk.

Långa uppehåll

Om du inte tänker använda diskmaskinen under en längre period rekommenderar vi att du gör så här:

1. Koppla loss maskinen från eluttaget och stäng vattenkranen.
2. Låt luckan stå på glänt så att inte dålig lukt bildas.
3. Rengör maskinen invändigt.

Miljöskydd

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta

Risk för frost

Placera inte maskinen på en plats där det finns risk att temperaturen sjunker under 0 °C. Om detta inte går att undvika: töm maskinen, stäng luckan, koppla loss tilloppsslangen och töm slangen.

Flytta maskinen

Om du måste flytta maskinen (om du t.ex. byter bostad):

1. Koppla loss maskinen från eluttaget.
2. Stäng vattenkranen.
3. Koppla loss slangarna för vattentillförsel och tömning.
4. Dra ut maskinen tillsammans med slangarna.
   Luta inte maskinen under transport.

lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

Förpackningsmaterial

Förpackningsmaterialen är miljövänliga och kan återvinnas. Plastkomponenterna är märkta med t.ex. >PE<, >PS<, etc. Kassera förpackningsmaterialen i härför avsedda behållare på kommunens sopstationer.

FÖRSIKTIGHET

När en maskin inte längre skall användas:

• Koppla loss maskinen från eluttaget.
• Klipp av nätkabeln och stickkontakten och kassera dem.

- Kassera lucklåset. Detta gör att barn inte kan bli innestängda i maskinen med risk för deras liv.

Vad ska jag göra om ...

Diskmaskinen startar inte eller stoppar under drift.

Vissa problem beror på bristande underhåll eller förbiseenden och kan lösas med hjälp av anvisningarna i nedanstående tabell, utan att en servicetekniker tillkallas.

Stäng av diskmaskinen, öppna luckan och gå igenom följande förslag på korrigerande åtgärder.

Felkod och problem Möjliga orsaker och åtgärder

Kontrollampan för Start/Avbryt blinkar kontinuerligt.Kontrollampan för "Program klart" blinkar 1 gång. Diskmaskinen fylls inte med vatten.	Vattenkranen är blockerad eller belagd med kalk.Rengör vattenkranen.Vattenkranen är stängd.Öppna vattenkranen.Filtret (i förekommande fall) i den gängade slangkopplingen vid tilloppssventilen är igentäppt.Rengör filtret i slangkopplingen.Tilloppsslangen har inte dragits rätt eller är vikt eller hopklämd.Kontrollera tömningsslangens anslutning.
Kontrollampan för Start/Avbryt blinkar kontinuerligt.Kontrollampan för Program klart blinkar 2 gånger. Diskmaskinen töms inte.	Avloppsmuffen är blockerad.Rengör avloppsmuffen.Tömningsslangen har inte dragits rätt eller är vikt eller hopklämd.Kontrollera tömningsslangens anslutning.
Kontrollampan för Start/Avbryt blinkar kontinuerligt.Kontrollampan för Program klart blinkar 3 gånger.	Översvämningsskyddet är aktiverat.Stäng vattenkranen och kontakta vår lokala service-avdelning.

Felkod och problem Möjliga orsaker och åtgärder

- Programmet startar inte. • Luckan till diskmaskinen är

inte stängd ordentligt.

Stäng luckan.

- Nätkabeln har inte anslutits till eluttaget.

Anslut nätkabeln.

- Säkringen har bränt i hushållets säkringsskåp.

Byt ut säkringen.

- Födröjd start har ställts in.

Avbryt fördröjd start om disken skall diskas omedelbart.

När ovanstående kontroller har utförts, stäng luckan och sätt på diskmaskinen. Tryck på knappen för det program som pågick när larmet utlöstes. Programmet fortsätter från den punkt där det avbröts.

Kontakta vår serviceavdelning om felfunktionen eller felkoden återkommer.

Kontakta vår lokala serviceavdelning för information om andra felkoder som inte beskrivs i ovanstående tabell.

Kontakta vår lokala serviceavdelning och uppge modellbeteckning (Mod.), produktnummer (PNC) och serienummer (S.N.).

Denna information finner du på typskylten som sitter på sidan av luckan till diskmaskinen.

För att du alltid skall ha dessa uppgifter till hands rekommenderar vi att du antecknar dem här:

Mod. (modell): ....

PNC (produktnr):......

Diskresultaten är inte tillfredsställande

Disken är inte ren. • Fel diskprogram har valts.

- Disken har ställts på ett sådant sätt att vattnet inte när alla ytor. Korgarna får inte överfyllas.

- Spolarmarna kan inte rotera fritt eftersom disken har ställts på fel sätt.

- Filtren i diskutrymmets botten är smutsiga eller felaktigt placerade.

- För lite eller inget diskmedel alls har använts.

- Om det är kalkavlagringar på disken: saltbehållaren är tom eller vattenavhärdaren är inställd på fel nivå.

- Anslutningen av tömningsslangen är felaktig.

- Locket till saltbehållaren är inte stängt ordentligt.

Diskresultaten är inte tillfredsställande
Disken är våt eller glanslös. • Sköljmedel har inte använts.	• Sköljmedelsfacket är tomt.
Det är ränder, mjölkaktiga fläckar eller en blåaktig be-läggning på glas och porslin.	• Minska sköljmedelsdoseringen.
Vattendroppar har torkat in på glas och porslin. • Öka sköljmedelsdoseringen.	• Diskmedlet kan också vara orsaken. Kontakta till-verkarens kundtjänst.

Kontakta vår lokala serviceavdelning om problemet kvarstår efter alla dessa kontroller.

Tekniska data

Mått Bredd x Höjd x Djup (cm) 45 x 81,8-87,8 x 57,5
Elektrisk anslutningNätspänning - Total effekt - Säkring	Information om den elektriska anslutningen ges på typskylten som sitter på innerkanten av luckan till diskmaskinen.
Vattentryck Minimum - Maximum	(MPa)	0,05 - 0,8
Kapacitet Kuvert 9
Max. vikt kg 33,5

Förbrukningsvärden

Förbrukningsvärdena är avsedda som vägledning och varierar med vattnets tryck och tem-

peratur, variationer i nätspänningen och diskmängd.

Förbrukningsvärden
Program Programtid (minuter) Energiförbrukning(kWh)			Vatten (liter)
Intensiv 70°	65 - 75 1,5 - 1,7 18 - 20
Normal 65°	100 - 110 1,3 - 1,5 18 - 20
60° A 30'	30 0,8	8
Eko 50° 1)	120 - 130 0,8 - 0,9	14
Program Programtid (minuter)	Energiförbrukning	(kWh)	Vatten (liter)
Sköljning och stopp	11 0,1 5

1) Testprogram för provningsanstalter

Information till provningsanstalter

Testning enligt EN 60704 måste utföras med maskinen fullt laddad och med testprogrammet (se "Förbrukningsvärden").

Testning enligt EN 50242 måste utföras med saltbehållaren och sköljmedelsfacket påfyllda

med salt respektive sköljmedel och med testprogrammet (se "Förbrukningsvärden").

Helt fyllda diskkorgar: 9 standardkuvert

Erforderlig mängd diskmedel 5 g + 20 g (Typ B)

Sköljmedelsinställning läge 4 (Typ III)

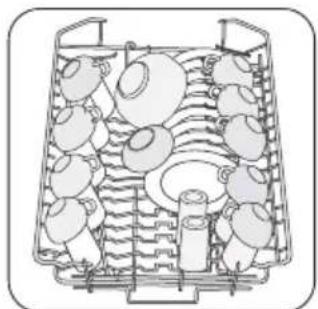

Överkorg utan mindre skål och salladsskål

Överkorg med mindre skål och sall- adsskål

Allt el- och VVS-arbete som krävs för att installera denna maskin skall utföras av en behörig elektriker och/eller rörmokare eller annan kompetent person.

Inbyggnad

Denna diskmaskin är avsedd att installeras under antingen en köksbänk eller en annan arbetsyta. Det är viktigt att följa de mått som anges i figuren för maskinens inbyggnad.

820+880 450

Några ytterligare öppningar för ventilation av diskmaskinen krävs inte. Det enda som behövs är öppningar för tilloppsslangen, tömningsslangen och nätkabeln.

Höjden på utrymmet där diskmaskinen skall installeras kan variera mellan 820 och 880 mm

från golvnivå eftersom maskinen har justerbara fötter (max. 60 mm).

Lämna ett mellanrum på 2 mm mellan diskmaskinens ovansida och köksbänkens undersida.

Justera diskmaskinens höjd

Gör så här för att justera höjden:

1. Justera de två framfötterna.
2. Lossa och avlägsna den justerbara sockeln.
3. Justera den bakre foten genom att skruva på skruven som sitter mitt på sockeln åt vänster eller åt höger.
4. Sockeln är justerbar i höjdled.

① ② ③ a

Justering upp till 40 mm: skruva fast den justerbara sockelplåten med medföljande skruvar i hålen (2).

Justering mellan 40 och 60 mm: använd skruven i hål (3).

Det är mycket viktigt att maskinen står plant för att luckan skall stänga ordentligt och sluta helt tätt. När maskinen står helt i våg fastnar inte luckan i distanshållarna, varken på höger eller vänster sida om skåpet.

Om luckan inte stängs ordentligt skall fötterna justeras in tills maskinen står perfekt i våg. Det är viktigt att maskinen står i våg så att luckan sluter helt tätt.

Maskinens justerbara fötter skall vridas åt höger eller vänster tills maskinen står i våg.

Om det blir ett tomrum vid maskinens botten kan detta täckas genom att den justerbara sockelplåten sänks.

Montera ångskyddet

450 mm 450 mm

Skruva fast ångskyddsremsan på den främre delen av bänkskivan med medföljande skruvar.

Förankring vid angränsande enheter

Förankra diskmaskinen genom att skruva fast den ordentligt i bänkskivan ovanför den eller i ett angränsande skåp. Använd de medföljande vinkeljärnen som skall sättas in i spåren som finns ovanpå diskmaskinen.

Förankra maskinen (i bänkskivan eller i köksbänken) när den står i korrekt läge med hjälp av de medföljande skruvarna (3,5 x 16 mm). Dra åt skruvarna så att diskmaskinen inte kan tippa framåt och orsaka skada när luckan är öppen och disk ställs in i maskinen.

WARNING

Diskmaskinen måste förankras i bänkskivans undersida eller i angränsande köksskåp med hjälp av de medföljande vinkeljärnen. Underlåtenhet att göra detta kan orsaka personskador eller skador på föremål. Under inga omständigheter får hål borras i diskmaskinens paneler. Det finns risk att vattensystemets komponenter skadas.

Vattenanslutning

WARNING

Diskmaskinen får inte anslutas till dagvatte-napparater eller momentana varmvattenberedare. Denna diskmaskin kan anslutas antingen till varmvatten (max. 60 °C) eller kallvatten. Vi rekommenderar dock att du använder kallvatten.

WARNING

För anslutning till vattentillförseln skall endast en ny slanguppsättning användas. Gamla slanguppsättningar får inte återanvändas.

Tilloppsslang

Anslut tilloppsslangen till en kran med en extern gänga på 3/4".

Med hjälp av låsmuttern kan tilloppsslangen vändas åt vänster eller höger för att passa installationen.

Låsmuttrarna måste sitta korrekt för att undvika vattenläckage.

FÖRSIKTIGHET

Om maskinen ansluts till nya rörledningar eller ledningar som inte har använts på länge bör du låta vattnet rinna några minuter innan du ansluter tilloppsslangen.

Anslut tömningsslangen till avloppet. Fäst slangen med medföljande slangklämma.

max 100 cm min 30 cm

Erforderlig höjd: 30 till 100 cm ovanför diskmaskinens botten.

Kontrollera att slangarna inte är snodda, klämda eller tilltrasslade.

A

Om tömningsslangen ansluts till en tapp på ett vattenlås under en diskho måste hela plastmembranet (A) avlägsnas. Om inte hela membranet avlägsnas kommer matpartiklar att ansamlas och till slut täppa igen tömningsslangens förbindning.

Om du förlänger tömningsslangen får den totala slanglängden inte överskrida 4 meter. Den invändiga diametern hos kopplingarna som används för anslutning till avloppet får inte vara mindre än diametern på medföljande slang.

Elektrisk anslutning

FÖRSIKTIGHET

Säkerhetsstandarder kräver att maskinen jordas.

Innan maskinen används första gången, kontrollera att nätspänningen överensstämmer med maskinens märkspänning som anges på typskylten.

Även säkringsdata anges på typskylten.

Anslut alltid maskinen till ett korrekt installerat och jordat eluttag. Grenuttag och förlängningskablar får inte användas.

De kan medföra brandrisk på grund av överhettning.

Låt vid behov en elektriker installera ett nytt eluttag med nya ledningar. Kontakta vår lokala serviceavdelning om nätkabeln behöver bytas ut.

När maskinen är installerad måste stickkontakten vara åtkomlig.

Dra aldrig i nätkabeln för att lossa stickkontakten från eluttaget - ta tag i stickkontakten.

Tillverkaren ansvarar inte för underlåtenhet att följa ovanstående försiktighetsåtgärder.

www.electrolux.com

www.elektro-helios.com

www.elektro-helios.se
