BRUKSANVISNING CS-Z9SKEW PANASONIC

Tack för att du valt att köpa denna luftkonditionering från Panasonic.

Installationsanvisning medföljer.

Läs denna bruksanvisning noga innan du använder enheten och spara den för framtida referens.

För inomhusenheter Z, XZ och MZ

Ger högsta möjliga komfort, ren luft och optimal energibesparing

ECONAVI + INVERTER Den perfekta energibesparingstekniken

ECONAVI känner av var energi normalt slösas bort och justerar kyl- och värmeeffekten beroende på aktiviteten och förhållandena i rummet. Med hjälp av data från ECONAVI-givaren kan INVERTER-enheten därefter variera kompressorns rotationshastighet. Detta hjälper till att optimera kyl- och värmedriften och minskar onödig kyl- och värmeanvändning.

Mer information i avsnittet Om du vill veta mer.

nanoe För en fräschare och renare miljö

nanoe skapar negativa joner i luften för att skapa en hälsosammare luft i rummet.

Den har även en fuktande effekt på hud och hår och minskar lukten i rummet samt begränsar mängden mögel och bakterier.

Innehållsförteckning

Användning För inomhusenheter Z, XZ och MZ 8–9

Om du vill veta mer För inomhusenheter Z, XZ och MZ....10–11

Användning För inomhusenheter TZ och MTZ 12–13

Rengöringsanvisningar För inomhusenheter Z, XZ och MZ 14

Rengöringsanvisningar För inomhusenheter TZ och MTZ 15

Felsökning 16

Information....17

Multisystem för luftkonditionering

Multisystem för luftkonditionering sparar utrymme genom att låta dig ansluta flera inomhusenheter till en enda utomhusenhet.

- Se katalogen för fullständiga produktegenskaper.

Inomhusenheter

• Det är möjligt att använda inomhusenheterna individuellt eller samtidigt. Den första enheten som startas får prioritet vid drift.
• Under drift kan inte både värme- och kylläge (HEAT och COOL) aktiveras samtidigt för olika inomhusenheter.
• Strömindikatorn blinkar för att indikera att inomhusenheten är i vänteläge för ett annat driftläge.
• Inomhusenheten stannar och strömindikeringen blinkar vid byte av driftläge i system där värmeläget har lästs.

Tillbehör

• Fjärrkontroll
• 2 st. AAA- eller R03-batterier
• Hållare till fjärrkontrollen
- 2 skruvar för hållaren till fjärrkontrollen

Inomhusenheter Multi split utomhusenhet

Driftsvillkor

Använd luftkonditioneringen inom följande temperaturområde.

DBT: torrtermometerns temperatur / WBT: vättermometerns temperatur

Multi split utomhusenhet

Temperatur (°C)		Inomhus		CU-3E18PBE, CU-4E23PBE, CU-4E27PBE, CU-5E34PBE, CU-2E12SBE, CU-2E15SBE, CU-2E18SBE, CU-3E23SBE		CU-2RE15SBE CU-2RE18SBE CU-3RE18SBE
		DBT W	BT DBT W	WBT DBT WBT
KYLA	Max. 32	23	46	26
	Min.	16	11	-10	-	16	11
VÄRME	Max. 30 -		24	18	24	18
	Min.	16	-	-15	-16	-10	-11

Snabbguide

För inomhusenheter Z, XZ och MZ

① Avlägsna fjärrkontrollens bakre lock
② Sätt i AAA- eller R03-batterier (kan användas under ca ett år)
③ Stäng locket

Inställning av klockan

① Tryck på CLOCK
② Ställ in tiden
③ Bekräfta

25.0°C 12:00 AUTO FAN OFF/ON DOORANT MANGE MODE TEMP SLEEP MID DRY AIR SWING PANIMAL ON SET TIMER CHF CANCEL SET CHECK CLOCK RESET Panasonic AIR CONDITIONER

Grundläggande användning

- Observera att indikeringen OFF är tänd före start.

③ Välj önskad temperatur

• Intervall: 16–30 °C
• Användning av enheten inom det rekommenderade temperaturintervallet kan spara energi.
  VÄRME : 20–24 °C.
  KYLA : 26–28 °C.
  DRY (AVFUKTNING) : 1–2 °C lägre än rumstemperaturen.

8 m

• Hållinne ▲ under fem sekunder för att dämpa eller återställa indikeringens ljusstyrka.
• Använd fjärrkontrollen inom 8 m från mottagaren på inomhusenheten.

Illustrationerna i denna bruksanvisning ges endast i beskrivande syfte och den faktiska modellen kan se något annorlunda ut. Specifikationerna kan komma att ändras genom framtida förbättringar utan att det meddelas.

① Avlägsna fjärrkontrollens bakre lock
② Sätt i AAA- eller R03-batterier (kan användas under ca ett år)
③ Stäng locket

Inställning av klockan

① Tryck på CLOCK
② Ställ in tiden
③ Bekräfta

Illustrationerna i denna bruksanvisning ges endast i beskrivande syfte och den faktiska modellen kan se något annorlunda ut. Specifikationerna kan komma att ändras genom framtida förbättringar utan att det meddelas.

Grundläggande användning

① Välj önskat driftläge

② Starta och stoppa driften

- Observera att indikeringen OFF är tänd före start.

③ Välj önskad temperatur

- Intervall: 16–30 °C.

- Användning av enheten inom det rekommenderade temperaturintervallet kan spara energi.

VÄRME : 20–24 °C.

KYLA : 26–28 °C.

DRY

(AVFUKTNING) : 1–2 °C lägre än rumstemperaturen.

- Hållinne ▲ under fem sekunder för att dämpa eller återställa indikeringens ljusstyrka.

- Använd fjärrkontrollen inom 8 m från mottagaren på inomhusenheten.

För att förhindra personskador eller skador på egendom ska du följa dessa anvisningar: En felaktig användning på grund av underlåtenhet att följa nedanstående anvisningar kan leda till skador, vars allvarlighetsgrad klassificeras enligt nedan: Dessa apparater är inte avsedda att vara tillgängliga för allmänheten.

VARNING	Denna symbol varnar för risk för dödsfall eller allvarlig skada.
FÖRSIKTIGHET	Denna symbol varnar för risk för personskada eller skada på egendom.

De anvisningar som ska följas klassificeras med följande symboler:

Denna symbol visar en åtgärd som är FÖRBJUDEN.

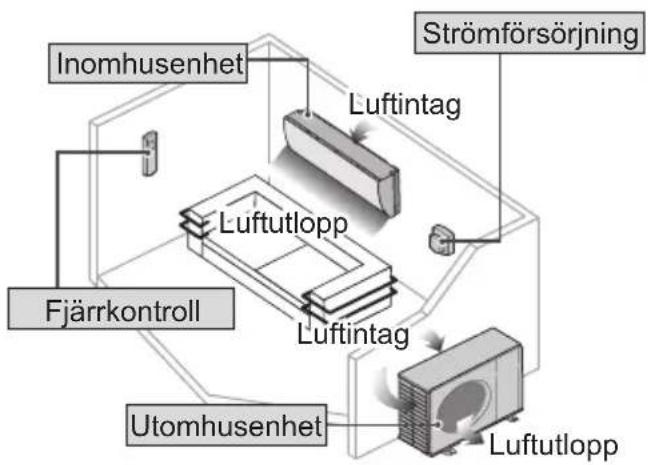

Inomhusenhet Luftintag Strömförsörjning Luftutlopp Fjärrkontroll Luftintag Utomhusenhet Luftutlopp

WARNING

Inomhusenhet och utomhusenhet

Den här apparaten kan användas av barn från 8 år samt personer med nedsatt fysisk, sensorisk eller mental förmåga eller bristande erfarenhet och kunskap om de har övervakats eller givits instruktioner om hur enheten används och de risker som den innebär. Barn ska inte leka med enheten. Rengöring och underhåll ska inte utföras av barn utan tillsyn.

Kontakta en auktoriserad återförsäljare eller specialist för att rengöra de inre delarna, reparera, installera, ta bort och åter installera enheten. En felaktig installation och hantering kan orsaka läckage, elektriska stötar eller brand.

Bekräfta med en auktoriserad återförsäljare eller specialist att du använder angiven typ av köldmedium. En felaktig typ av köldmedium kan skada produkten, leda till personskada, explosion eller liknande.

Installera inte enheten i en potentiellt explosiv eller brandfarlig atmosfär. Underlåtenhet att göra det kan resultera i brand.

Stoppa inte in fingrarna eller andra föremål i luftkonditioneringens inom- eller utomhusenhet, eftersom roterande delar kan orsaka skada.

Vidrör inte utomhusenheten vid åskväder eftersom det kan orsaka elektriska stötar.

Utsätt dig inte direkt för kall luft under en längre tid för att undvika överdriven nedkylning.

Sitt eller kliv inte på enheten, du kan falla ner av misstag.

Fjärrkontroll

Låt inte spädbarn och småbarn leka med fjärrkontrollen för att förhindra att de oavsiktligt kan svälja batterierna.

Strömförsörjning

För att undvika överhettning eller brand ska du inte använda en modifierad sladd, skarvsladd, förlängningssladd eller ej godkänd sladd.

För att förhindra överhettning, brand eller elektriska stötar:

• Dela inte samma vägguttag med annan utrustning.
  •Hantera inte enheten med våta händer.
  •Böj inte nätsladden för mycket.
• Starta inte eller stoppa enheten genom att sätta i eller dra ut elkontakten.

Om sladden är skadad måste den bytas ut av tillverkaren, en serviceverkstad eller motsvarande behörig person för att undvika fara.

Det rekommenderas att enheten installeras med jordfelsbrytare för att förhindra elektriska stötar eller brand.

För att förhindra överhettning, brand eller elektriska stötar:

•Sätt i elkontakten ordentligt.
- Damm på elkontakten bör regelbundet torkas av med en torr trasa.

Sluta använda produkten om en avvikelse eller ett fel inträffar och koppla ur elkontakten eller stäng av strömbrytaren och automatsäkringen.

(Risk för rök, eld eller elstötar) Exempel på avvikelse eller fel

•Jordfelsbrytaren löser ofta ut.
- Det luktar bränt.
- Enheten avger onormala ljud eller vibrationer.
- Det läcker vatten ur inomhusenheten.
•Nätkabeln eller kontakten blir onormalt varm.
-Fläkthastigheten kan inte styras.
- Enheten stannar direkt även om den är inkopplad för drift.
- Fläkten stannar inte även om driften avbryts. Kontakta omedelbart din lokala återförsäljare för underhåll eller reparation.

Denna utrustning måste vara jordad för att förhindra elektriska stötar eller brand.

Förhindra elektriska stötar genom att stänga av strömförsörjningen och dra ur kontakten:

• Føre rengöring eller service,
  – Vid en längre tid utan användning eller
• Under kraftiga åskväder.
  – Vid en längre tid utan användning eller
• Under kraftiga åskväder.

FÖRSIKTIGHET

Inomhusenhet och utomhusenhet

Rengör inte inomhusenheten med vatten, bensin, thinner eller skurpulver för att undvika skador eller korrosion på enheten.

Använd inte enheten för att bevara kritisk utrustning, livsmedel, djur, växter, konstverk eller andra föremål. Det kan bl.a. orsaka en kvalitetsförsämring.

Använd inte brännbar utrustning framför luftflödet för att undvika brandspridning.

Utsätt inte växter eller husdjur för direkt luftflöde för att undvika skador osv.

Rör inte de vassa aluminiumflänsarna på utomhusenheten då de vassa delarna kan orsaka skador.

Koppla inte till inomhusenheten medan golvet vaxas. När vaxningen är klar ska rummet vädras ordentligt innan du använder enheten.

Installera inte enheten i oljiga eller rökiga miljöer för att förhindra skador på enheten.

Ta inte isär enheten för rengöring i syfte att undvika skador.

Stå inte på en ostadig bänk vid rengöring av enheten för att undvika skador.

Placera inte en vas eller vattenbehållare på enheten. Vatten kan komma in i enheten och försämra isoleringen. Detta kan utgöra en risk för elektriska stötar.

Ha inte fönster eller en dörrar öppna under längre tid vid pågående kylning eller avfuktning.

Förhindra vattenläckage genom att säkerställa att dräneringsröret:

- är korrekt anslutet, - hålls borta från takrännor och behållare eller - inte är nedsänkt i vatten.

Efter en lång tids användning eller användning med någon brännbar utrustning bör rummet vädras regelbundet.

Efter en lång tids användning bör du kontrollera att monteringskonsolen inte år sliten för att förhindra att enheten lossnar och faller.

Fjärrkontroll

Använd inte uppladdningsbara batterier (NiCd). Det kan skada fjärrkontrollen.

För att förhindra funktionsfel eller skada på fjärrkontrollen:

- Ta ut batterierna om enheten inte ska användas under en längre tid. - Nya batterier av samma typ måste sättas i med rätt polaritet.

Strömförsörjning

Undvik elektriska stötar genom att hålla i kontakten när du drar ut sladden.

För optimal energibesparing

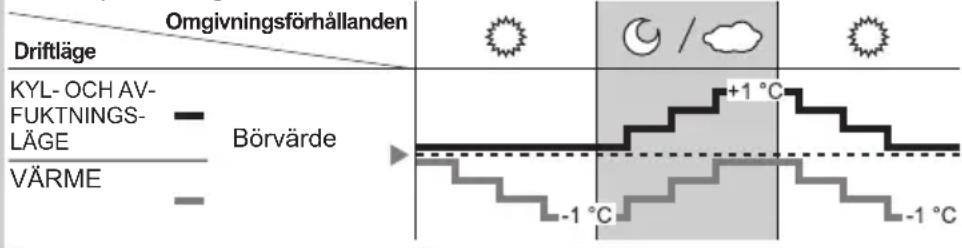

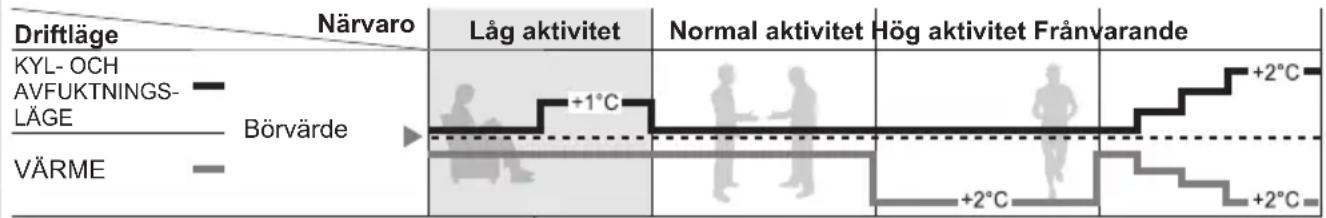

ECONAVI

Val av driftläge

AUTO-läge – för din bekvämlighet

• Strömindikatorn blinkar vid val av driftläge.
• Var tredje timme väljer enheten driftläge enligt det börvärdet, utomhus- och rumstemperaturen.

VÄRME-läge – för att få varmluft

• Det tar en stund innan enheten värms upp. Strömindikatorn blinkar vid val av driftläge.

KYL-läge – för att få kall luft

- Använd gardiner för att skärma bort solljuset och utomhusvärmen för att minska energiförbrukningen vid kylläge.

AVFUKTNINGS-läge – för att avfukta omgivningen

- Enheten arbetar med låg fläkthastighet för att ge en mild kyldrift.

För maximal komfort när du sover

SLEEP → 0.5h → 1.0h → 2.0h → 3.0h → 4.0h → 5.0h → 0.0h AVBRYT ← 9.0h ← 8.0h ← 7.0h ← 6.0h ← (CANCEL)

• Den här funktionen ger dig en bekväm miljö när du sover. Den justerar automatiskt temperaturen för energisparfunktionen under den aktiva perioden.
• Indikeringen på inomhusenheten dämpas när driftläget aktiveras. Detta gäller inte om indikeringens ljusstyrka har justerats manuellt.
• Den här funktionen har en inbyggd aktiveringstimer (0,5, 1, 2, 3, 4, 5, 6, 7, 8 eller 9 timmar).
• Det här driftläget kan ställas in med en enkel eller en dubbel timer. Energisparfunktionen har prioritet över avstängningstimern.
• Funktionen kan avbrytas genom att trycka på respektive knapp när timern för energisparfunktionen när 0 tim.

För att växla mellan kraftfullt och tyst läge

(Fjärrkontrollens display)

KRAFTFULL: För att snabbt uppnå önskad temperatur

- Förloppet avslutas automatiskt efter 20 minuter.

TYST: För en tyst miljö

- Detta driftläge minskar ljudet från luftflödet.

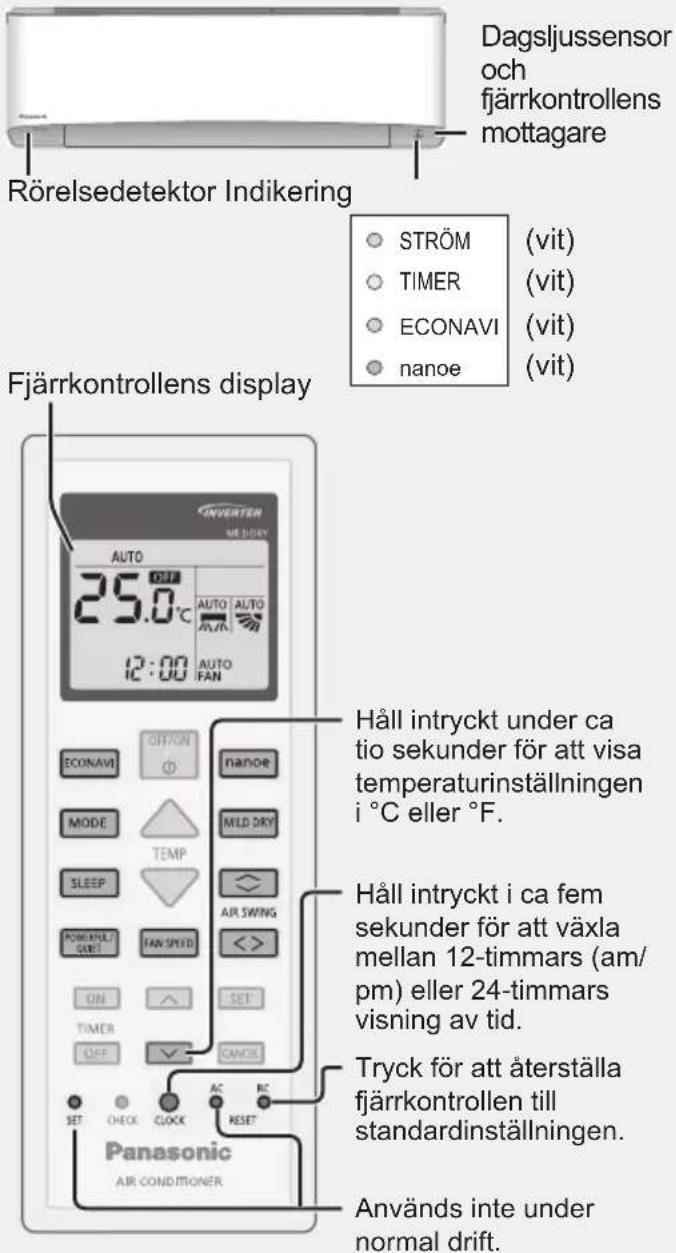

Dagsljussensor och fjärrkontrollens mottagare Rörelsedetektor Indikering Fjärrkontrollens display STRÖM (vit) TIMER (vit) ECONAVI (vit) nanoe (vit) 25.0°C AUTO AUTO AVIR 12:00 AUTO FAN ECONAVI OFF/ON nanoe MODE MLD DRY TEMP SLEEP AIR SWING POWERFUL FAN SPEED ON SET TIMER OFF CANCEL SET CHECK CLOCK AC RC Panasonic AIR CONDITIONER Håll intryckt under ca tio sekunder för att visa temperaturinställningen i °C eller °F. Håll intryckt i ca fem sekunder för att växla mellan 12-timmars (am/ pm) eller 24-timmars visning av tid. Tryck för att återställa fjärrkontrollen till standardinställningen. Används inte under normal drift.

Val av fläkthastighet

(Fjärrkontrollens display)

- Vid Auto-läge anpassas inomhusenhetens fläkthastighet automatiskt i enlighet med driftläget.

För en fräschare och renare miljö

nanoe

- Den här funktionen håller din hud och ditt hår fuktigt, minskar dålig lukt och förhindrar allergiframkallande partiklar som t.ex. pollen i rummet.

För förbättrad luftfuktighet och fuktnivå

- Funktionen är inte tillämplig.

AIR SWING

Justera luftflödets riktning

(Fjärrkontrollens display)

• Håller rummet ventilerat.
- Under kyl- och avfuktningsläge rör sig luftriktaren automatiskt från vänster till höger och upp och ner om AUTO är inställt.
- Om AUTO är inställt i värmeläge står den horisontella luftriktaren stilla i det förutbestämda läget. Den vertikala luftriktaren rör sig från vänster till höger efter att temperaturen stigit.
- Ändra inte luftriktaren för hand.

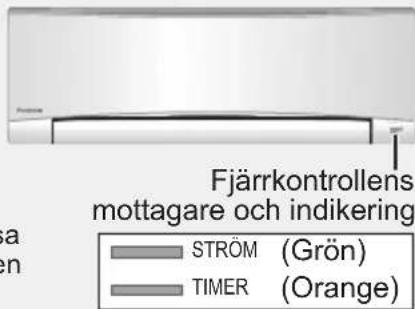

Knapp för från- och tillkoppling av auto-läge

Används när fjärrkontrollen saknas eller då ett fel har uppstått. Lyft upp frontpanelen:

AUTO OFF/ON

1. Tryck på knappen en gång om du vill använda Auto-läget.
2. Håll knappen intryckt tills du hör ett pip och släpp den sedan för forcerat kylläge.
3. Upprepa steg 2. Håll knappen intryckt tills du hör två pip och släpp den sedan för forcerat värmeläge.
4. Tryck på knappen igen för att stänga av.

Automatisk styrning av omstart

• Om strömmen återkommer efter ett strömavbrott kommer driften att starta igen automatiskt efter en stund och gå tillbaka till det föregående driftläget och luftflödesriktningen.
• Den här styrningen är inte tillämplig när TIMERN är inställd.

Ställa in timern

Två olika tidur finns för till- och frånkoppling av enheten vid förinställda tider.

① Timer för till- och frånkoppling

Exempel: Frånkoppling vid 22.00

OFF OFF 01 0:00 OFF 01 22:00 SET OFF 01 22:00

② Ställ in tiden

③Bekräfta

• För att avaktivera till- och frånslagstimern, trycker du på ON eller för att välja respektive eller 2 och tryck sedan CANCEL
• Om timern avbryts manuellt eller på grund av ett strömavbrott, kan timern återställas igen genom att trycka eller för att välja respektive 1 eller tryck sedan . SET
• Den inställning som ligger närmast i tiden visas och aktiveras i följd.
• När en tillkoppling ställts in kan enheten starta tidigare (upp till 35 minuter) än den faktiska tidsinställningen för att uppnå den önskade temperaturen vid den angivna tidpunkten.
• Timerns funktion baseras på den inställda klockan på fjärrkontrollen och upprepas dagligen. Se snabbguiden för inställning av klockan.

Obs!

- Kan aktiveras i alla lägen och kan avbrytas genom att trycka på respektive knapp igen.

- Kan inte väljas samtidigt.

ECONAVI

ECONAVI

Enheten kommer att påbörja en initiering (under ca en minut)

Närvarodetektorn och dagsljussensorn börjar arbeta.

Obs!

AIR SWING

Vid användning av den manuella PENDELRÖRELSEN kommer funktionen ECONAVI att avbrytas.

Närvarodetektorns funktion

ECONAVI: detekterar mänsklig närvaro och aktivitet, enheten reglerar rumstemperaturen för att spara energi.

ECONAVI

Exakt temperaturstyrning under låg aktivitet för att maximera energisparandet.

ECONAVI drar nytta av den mänskliga naturen, som att människor behöver tid för att känna temperaturstegringen under en låg aktivitetsnivå; enheten justerar temperaturen för att maximera energibesparingen utan att offra komforten.

Användning av dagsljussensorn

ECONAVI: detekterar solljusets intensitet och enheten justerar temperaturen för att spara energi.

ECONAVI aktiveras och enheten bibehåller inställd temperatur tills en hög solljusintensitet detekteras. Dagsljussensorn känner av solljusets intensitet under väderväxlingar eller mellan dag och natt och enheten anpassar temperaturen.

- I ett rum utan fönster eller med tjock gardin, kommer dagsljussensorn att uppfatta det som molnigt eller natt.

Närvarodetektorn söker även av rummet efter värmekällor och rörelser.

Detekteringsområde

• Baserat på områdets aktivitet kommer den horisontella luftriktaren antingen att stå i det förutbestämda läget eller svänga från vänster till höger med jämna mellanrum.
• Närvarodetektorns prestanda påverkas av inomhusenhetens placering, rörelsens hastighet, temperaturområdet osv.
  • Närvarodetektornkan:
• felaktigt detektera ett föremål med värmekälla och rörelse som liknar den mänskliga, som t.ex. ett husdjur.
• felaktigt detektera en frånvaro av värmekälla och rörelse, om en människa förblir orörlig under viss tid.
• Placera inte stora föremål i närheten av detektorn och håll dess detektionsområde borta från värmekällor eller luftfuktare. Det kan leda till ett funktionsfel hos detektorn.

120° 7 m

För att växla mellan kraftfullt och tyst läge

(Fjärrkontrollens display)

KRAFTFULL: För att snabbt uppnå önskad temperatur

- Förloppet avslutas automatiskt efter 20 minuter.

TYST: För en tyst miljö

- Detta driftläge minskar ljudet från luftflödet.

Val av driftläge

AUTO-läge – för din bekvämlighet

- Strömindikatorn blinkar vid val av driftläge.

Multi • Var tredje timme väljer enheten driftläge enligt det börvärdet, utomhus- och rumstemperaturen.

VÄRME-läge – för att få varmluft

- Det tar en stund innan enheten värms upp. Strömindikatorn blinkar vid val av driftläge.

KYL-läge – för att få kall luft

- Använd gardiner för att skärma bort solljuset och utomhusvärmen för att minska energiförbrukningen vid kylläge.

AVFUKTNINGS-läge – för att avfukta omgivningen

- Enheten arbetar med låg fläkthastighet för att ge en mild kyldrift.

För maximal komfort när du sover

SLEEP 0.5h → 1.0h → 2.0h → 3.0h → 4.0h → 5.0h AVBRYT (CANCEL) ← 9.0h ← 8.0h ← 7.0h ← 6.0h

• Den här funktionen ger dig en bekväm miljö när du sover. Den justerar automatiskt temperaturen för energisparfunktionen under den aktiva perioden.
• Indikeringen på inomhusenheten dämpas när driftläget aktiveras. Detta gäller inte om indikeringens ljusstyrka har justerats manuellt.
• Den här funktionen har en inbyggd aktiveringstimer (0,5, 1, 2, 3, 4, 5, 6, 7, 8 eller 9 timmar).
• Det här driftläget kan ställas in med en enkel eller en dubbel timer. Energisparfunktionen har prioritet över avstängningstimern.
• Funktionen kan avbrytas genom att trycka på respektive knapp när timern för energisparfunktionen när 0 tim.

Justera den horisontella luftriktningen

Knapp för från- och tillkoppling av auto-läge

Används när fjärrkontrollen saknas eller då ett fel har uppstätt. Lyft upp frontpanelen:

• Tryck på knappen en gång om du vill använda Auto-läget.
• Håll knappen intryckt tills du hör ett pip och släpp den sedan för kyla.
• Håll knappen intryckt tills du hör ett pip och släpp den sedan för värme. Tryck igen tills du hör två pip och släpp den sedan.
• Tryck på knappen igen för att stänga av.

Håll intryckt under ca tio sekunder för att visa temperaturinställningen i °C eller °F.

Fjärrkontrollens mottagare och indikering STRÖM (Grön) TIMER (Orange)

Fjärrkontrollens display Används inte under normal drift. Tryck för att återställa fjärrkontrollen till standardinställningen. Håll intrvckt i ca fem

CS-TZ9SKEW

CS-TZ12SKEW

CS-TZ15SKEW

CS-TZ18SKEW

CS-MTZ5SKE

CS-MTZ7SKE

Håll intryckt i ca fem sekunder för att växla mellan 12-timmars (am/pm) eller 24-timmars visning av tid.

CS-TZ24SKEW

Val av fläkthastighet

(Fjärrkontrollens display)

• Vid Auto-läge anpassas inomhusenhetens fläkthastighet automatiskt i enlighet med driftläget.
• För att prioritera drift med lågt ljud, väljer du den längsammaste fläkthastigheten ( ).

• Håller rummet ventilerat.
- I lägena för kylning och avfuktning rör sig luftrikta- ren upp och ner automatiskt om AUTO är inställt.
- Ändra inte luftriktaren för hand.

AIR SWING

Justera luftflödets riktning (CS-TZ24SKEW)

(Fjärrkontrollens display)

• Håller rummet ventilerat.
- Under kyl- och avfuktningsläge rör sig luftriktaren automatiskt från vänster till höger och upp och ner om AUTO är inställt.
- Om AUTO är inställt i värmeläge står den horisontella luftriktaren stilla i det förutbestämda läget. Den vertikala luftriktaren rör sig från vänster till höger efter att temperaturen stigit.
- Vid manuell inställning står den horisontella luftriktaren stilla i det förutbestämda läget.
- Ändra inte luftriktaren för hand.

Automatisk styrning av omstart

• Om strömmen återkommer efter ett strömavbrott kommer driften att starta igen automatiskt efter en stund och gå tillbaka till det föregående driftläget och luftflödesriktningen.
• Den här styrningen är inte tillämplig när TIMERN är inställd.

Ställa in timern

Två olika tidur finns för till- och frånkoppling av enheten vid förinställda tider.

① Timer för till- och frånkoppling

- Vid varje tryckning:

② Ställ in tiden

③Bekräfta

Exempel: Frånkoppling vid 22.00

• För att avaktivera till- och frånslagstimern, trycker du på ON eller för att välja respektive eller ①2 och tryck sedan CANCEL
• Om timern avbryts manuellt eller på grund av ett strömavbrott, kan timern återställas igen genom att trycka eller för att välja respektive eller tryck sedan.
• Den inställning som ligger närmast i tiden visas och aktiveras i följd.
• När en tillkoppling ställts in kan enheten starta tidigare (upp till 35 minuter) än den faktiska tidsinställningen för att uppnå den önskade temperaturen vid den angivna tidpunkten.
• Timerns funktion baseras på den inställda klockan på fjärrkontrollen och upprepas dagligen. Se snabbguiden för inställning av klockan.

Obs!

POWERFUL/QUIET

SLEEP

- Kan aktiveras i alla lägen och kan avbrytas genom att trycka på respektive knapp igen.

För att säkerställa optimal prestanda för enheten måste rengöring utföras regelbundet. En smutsig enhet kan orsaka fel och felkoden "H99" visas. Kontakta en auktoriserad återförsäljare.

• Stäng av strömförsörjningen och dra ur kontakten före rengöring.
• Rör inte aluminiumflänsarna eftersom vassa delar kan orsaka skada.
• Använd inte bensin, thinner eller skurpulver.
• Använd endast tvål (≈ pH 7) eller neutralt rengöringsmedel.
• Använd inte varmare vatten än 40 °C.

Inomhusenhet

Torka ren enheten med en mjuk, torr trasa.

Rörelsedetektor

Slå inte på den och utsätt den inte för kraftigt tryck och peta inte på den med ett vasst föremål. Det kan leda till skada eller funktionsfel.

Frontpanel

Tvätta försiktigt och torka.

Avlägsna frontpanelen

② Dra utåt och lyft uppåt.

① Lossa hakarna i bägge ändar.

utåt och lyft uppåt.

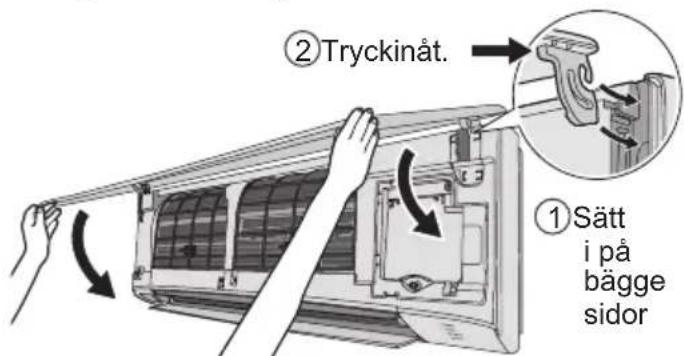

Stäng den ordentligt

②Tryckinåt. ①Sätt i på bägge sidor

③ Stäng igen
④ Tryck på bägge ändarna och mitten av frontpanelen.

Inomhusenhet

Frontpanel Aluminiumfläns Rörelsedetektor Luftfilter

Luftfilter

En gång varannan vecka

• Tvätta och skölj filtren försiktigt med vatten för att undvika skada på filterytan.
• Torka filtren noggrant i skugga, skyddade från öppen låga eller direkt solljus.
• Byt ut skadade filter.

Avlägsna luftfiltret Fäst luftfiltret

Säsongsinspektion efter en längre tid utan användning

• Kontroll av fjärrkontrollens batterier.
• Inget hinder vid luftintag och luftutlopp.
• Använd knappen för automatisk avstängning för att välja kyl- eller värmedrift. Efter 15 minuters drift är det normalt att ha följande temperaturskillnad mellan luftintag och luftutlopp:

$$ \boxed {K Y L A: \geq 8 ^ {\circ} C} \quad \boxed {V \ddot {A} R M E: \geq 1 4 ^ {\circ} C} $$

Vid en längre tid utan användning

• Aktivera värmeläget under 2–3 timmar för att avlägsna fukt som ansamlats i de interna delarna för att förhindra mögeltillväxt.
• Stäng av strömförsörjningen och dra ur kontakten.
  • Ta bort fjärrkontrollens batterier.

För att säkerställa optimal prestanda för enheten måste rengöring utföras regelbundet. En smutsig enhet kan orsaka fel och felkoden "H99" visas. Kontakta en auktoriserad återförsäljare.

• Stäng av strömförsörjningen och dra ur kontakten före rengöring.
• Rör inte aluminiumflänsarna eftersom vassa delar kan orsaka skada.
• Använd inte bensin, thinner eller skurpulver.
• Använd endast tvål (≈ pH 7) eller neutralt rengöringsmedel.
• Använd inte varmare vatten än 40 °C.

Inomhusenhet

Torka ren enheten med en mjuk, torr trasa.

Frontpanel

Tvätta försiktigt och torka.

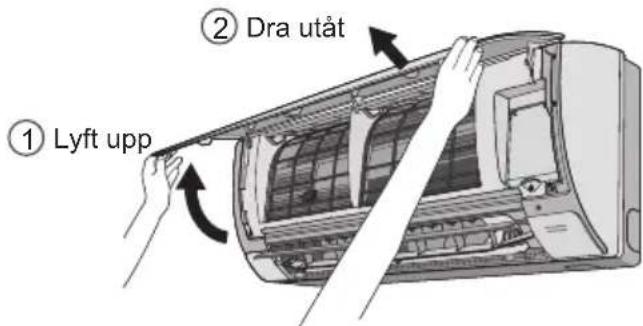

Avlägsna frontpanelen

① Lyft upp ② Dra utåt

Stäng den ordentligt

① Sätt i på bägge sidor

② Stäng igen
③ Tryck in bägge ändar och mitten på frontpanelen
④ För CS-TZ18SKEW, CS-TZ24SKEW: Tryck på mitten av frontpanelen

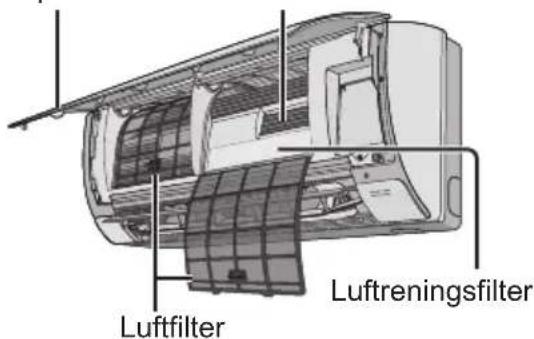

Inomhusenhet

Frontpanel Aluminiumfläns

Luftfilter Luftreningsfilter

Luftfilter

En gång varannan vecka

• Tvätta och skölj filtren försiktigt med vatten för att undvika skada på filterytan.
• Torka filtren noggrant i skugga, skyddade från öppen låga eller direkt solljus.
• Byt ut skadade filter.

Avlägsna luftfiltret Fäst luftfiltret

• Tvätta inte luftreningsfiltret.
• Byt ut filtret vartannat år eller byt ut skadade filter. Artikel nr: CZ-SA31P

Säsongsinspektion efter en längre tid utan användning

• Kontroll av fjärrkontrollens batterier.
• Inget hinder vid luftintag och luftutlopp.
• Använd knappen för automatisk avstängning för att välja kyl- eller värmedrift. Efter 15 minuters drift är det normalt att ha följande temperaturskillnad mellan luftintag och luftutlopp:
  KYLA: ≥ 8 °C VÄRME: ≥ 14 °C

Vid en längre tid utan användning

• Aktivera värmeläget under 2–3 timmar för att avlägsna fukt som ansamlats i de interna delarna för att förhindra mögeltillväxt.
• Stäng av strömförsörjningen och dra ur kontakten.
  • Ta bort fjärrkontrollens batterier.

Följande symtom tyder inte på något fel.

Symptom Orsak
Dimma kommer ut ur inomhusenheten.	• Kondenseringseffekt på grund av kylprocessen.
Låter som rinnande vatten under drift.	• Flöde av köldmedium inuti enheten.
Rummet har en märklig lukt.	• Det kan bero på lukt av fukt från väggar, mattor, möbler eller kläder.
Fläkten i inomhusenheten stannar tillfälligt under användning med automatisk fläkthastighet.	• Det hjälper till att avlägsna lukt från omgivningen.
Luftflödet fortsätter även efter att driften har stoppats.	• Utvinning av återstående värme från inomhusenheten (högst 30 sekunder).
Driften fördröjs några minuter efter omstart.	• Fördröjningen sker för att skydda enhetens kompressor.
Utomhusenheten avger vatten el. ånga.	• Kondensering eller avdunstning sker på rören.
Indikatorn TIMER är alltid tänd.	• Timerinställningen upprepas dagligen så länge den är aktiv.
Strömindikatorn blinkar under uppvärmningsläget utan någon tillförsel av varm luft (och luftriktaren är stängd).	• Enheten är ställd i avfrostningsläge (och luftriktningen är inställd på AUTO).
Fläkten i inomhusenheten stannar tillfälligt under uppvärmning.	• För att undvika oavsiktlig kyleffekt.
Strömindikatorn blinkar innan enheten tillkopplas.	• Det är ett första steg i förberedelserna för drift när timerns aktiveringstid har ställts in.
Knäppande ljud under drift.	• Ändringar av temperaturen orsakade expansion el. kontraktion av enheten.
Plaskande ljud under drift.	• Skapar nanoe på enheten.
Damm har ansamlats på väggen.	• Tack vare cirkulerande luft eller statisk elektricitet som skapats av luftkonditioneringen. Vissa typer av tapeter samlar lätt damm (det rekommenderas att rengöra kring luftkonditioneringen ofta).
Under kyl- och avfuktningsläge stannar inomhusenheten och strömindikatorn blinkar.	• Systemet är låst till enbart värmeläge.
Missfärgning av vissa av plastdetaljerna.	• Missfärgning beror på den typ av material som används i plastdetaljen, och ökar när den utsätts för värme, solljus, UV-ljus och miljöfaktorer.

Kontrollera följande innan du kontaktar service.

Symptom Kontrollera
Värme- eller kylläget fungerar inte på ett effektivt sätt.	Ställ in temperaturen korrekt.Stäng alla dörrar och fönster.Rengör eller byt ut filtren.Rensa eventuella hinder vid öppningarna för luftintag och luftutlopp.
Oljud under drift.	Kontrollera om enheten har installerats med en lutning.Stäng frontpanelen ordentligt.
Fjärrkontrollen fungerar inte.(displayen eller sändningssignalen är svag.)	Sätt i batterierna på rätt sätt.Byt ut svaga batterier.
Enheten fungerar inte.	Kontrollera om automatsäkringen har utlösts.Kontrollera om en timer har ställts in.
Enheten tar inte emot signalen från fjärrkontrollen.	Kontrollera att mottagaren inte är blockerad.Vissa fluorescerande ljus kan störa signalen. Kontakta en auktoriserad återförsäljare.

TILLSTÅND DÅ ENHETEN EJ FÅR BRUKAS

STÄNG AV STRÖMFÖRSÖRJNINGEN OCH KOPPLA UR KONTAKTEN och kontakta sedan en auktoriserad återförsäljare under följande villkor:

• Ónormala ljud under drift.
• Vatten el. främmande partiklar har kommit in i fjärrkontrollen.
  • Vatten läcker ut från inomhusenheten.
• Automatsäkringen stängs ofta av.
  • Nätkabeln blir övanligt varm.
• Brytare eller knappar fungerar inte korrekt.

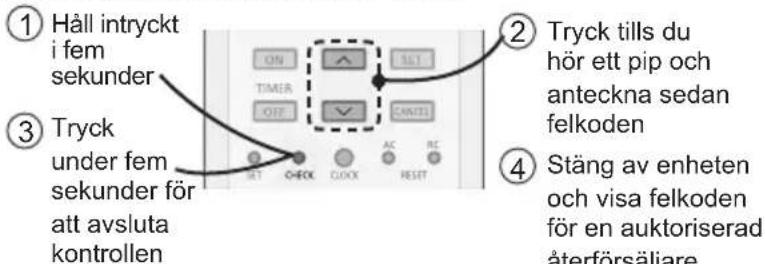

Enheten stannar och indikatorn TIMER blinkar.

Använd fjärrkontrollen för att visa felkod.

- För vissa fel kan du starta om enheten med begränsad funktion och då hörs fyra pip när den startar.

Engelska

Information för användare om insamling och kassering av gammal utrustning och förbrukade batterier

Dessa symboler på produkter, förpackningar eller medföljande dokument betyder att man inte ska blanda elektriska och elektroniska produkter eller batterier med vanliga hushållssopor.

För att gamla produkter och förbrukade batterier ska hanteras, återvinnas och återanvändas på rätt sätt ska man ta dem till passande uppsamlingsställe i enlighet med nationell lagstiftning och direktiven 2002/96/EG och 2006/66/EG.

När du kasserar dessa produkter och batterier på rätt sätt hjälper du till att spara på värdefulla resurser och förebygga en potentiell negativ inverkan på människors hälsa och på miljön som annars skulle kunna uppstå p.g.a. otillbörlig avfallshantering.

För mer information om insamling och återvinning av gamla produkter och batterier, kontakta din kommun, ortens sophanteringstjänst eller försäljningsstället där produkterna inhandlades.

Olämplig avfallshantering kan beläggas med straff i enlighet med nationella bestämmelser.

För företagsanvändare inom EU

Om du vill kassera elektrisk eller elektronisk utrustning, kontakta din återförsäljare eller leverantör för mer information.

[Information om kassering i länder utanför EU]

Dessa symboler är endast giltiga inom den Europeiska unionen. Om du vill kassera dessa produkter, kontakta de lokala myndigheterna eller din återförsäljare och fråga efter rätt metod för avfallshantering.

Anmärkning angående batterisymbolen (de två nedre symbolexemplen):

Denna symbol kan användas i kombination med en kemisk symbol. I detta fall överensstämmer den med kravet i direktivet för kemikalien i fråga.

För inomhusenheter Z, XZ och MZ

Luftkonditioneringen innehåller en biocidprodukt.

Joniserad luft som skapats av en enhet inuti luftkonditioneringen avaktiverar bakterier och virus i luften och på ytor, samt förhindrar mögeltillväxt på ytor.

Aktiva substanser: Hydroxylradikaler som skapat från den omgivande luften

Panasonic Corporation

Webbplats: http://www.panasonic.com

Auktoriserad representant inom EU
