BRUKSANVISNING Ezz Proton

Hemsida www.proton.sc

Certifierade enligt ISO9001 och 14001.

Innehållsförteckning

Tillverkare ....1

Tillverkare 2

Innchällsförteckning....3

Tillbehör 4

Produktbeskrivning 5

Märkning 6

Märkning av Ezz 6

Installation....7

Alternativa placeringar av sidostöden....15

Lyftbåge 16

Handhavande....17

Till neutralläge (sovläge)....17

Till sittläge....17

Höjning/sänkning 18

Rygg 19

Ben 20

Broms 22

Användning av olika lägesinställningar 25

Att sätta sig upp på säng-kanten (lägga sig ned i sängen)....26

Att resa sig upp....27

Omvårdnad 28

Smörjning/underhåll/rengöring 29

Tekniska data....31

Föreskrifter 31

Tekniska data....31

Material 31

Vikter och mått....31

Brukarmiljö ....31

Miljövarudeklaration 32

Verksamhet....32

Miljö....32

Installation integrerat trächassi....35

Handhavande integrerat trächassi....36

Tillbehör

Up-support artikelnummer 19203

Base-support artikelnummer 19204

Lyftbåge artikelnummer 19209

Madrass hygien artikelnummer 13619

Grindskydd artikelnummer 10921, 10924 eller 10918

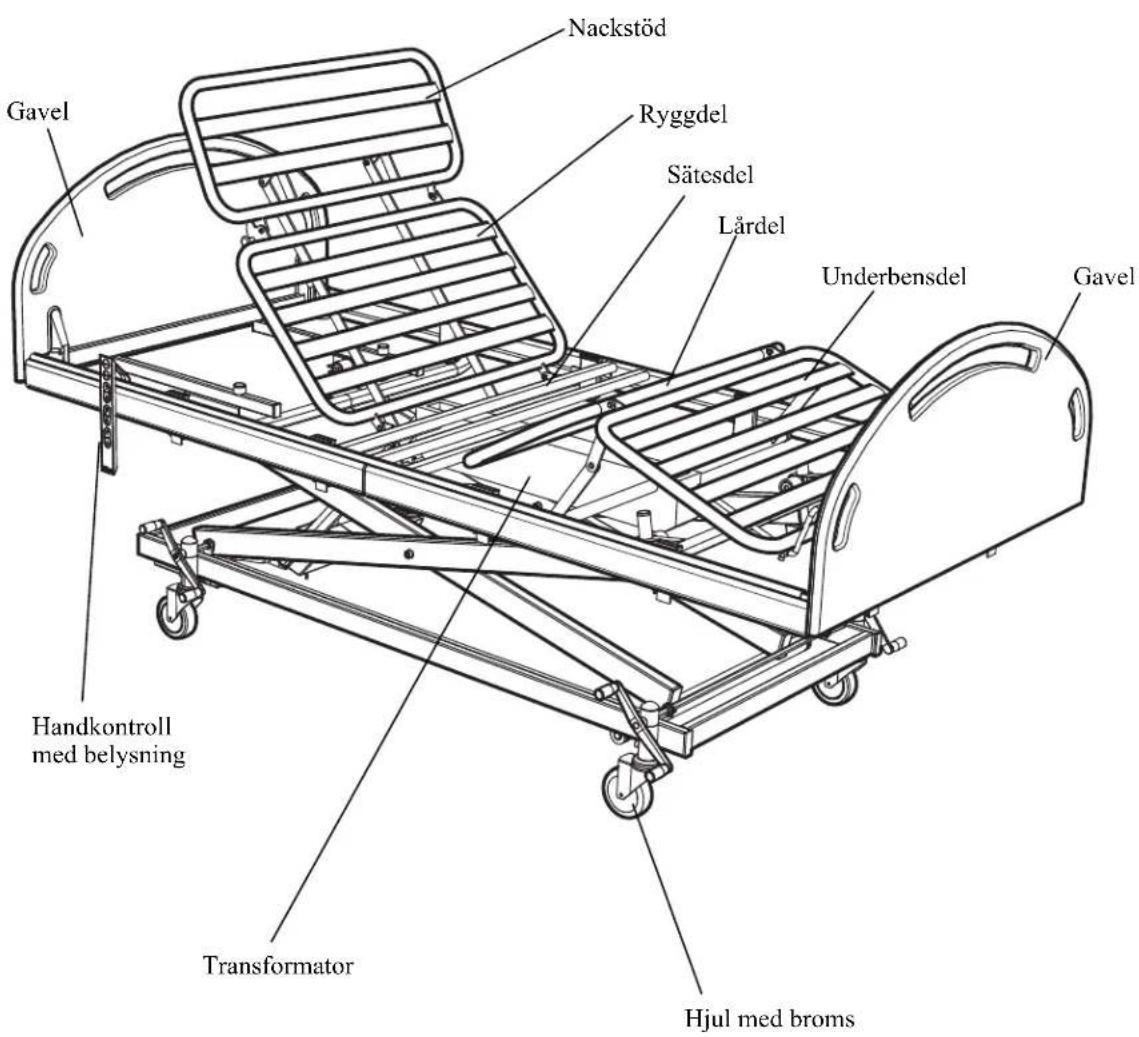

Produktbeskrivning

Märkning

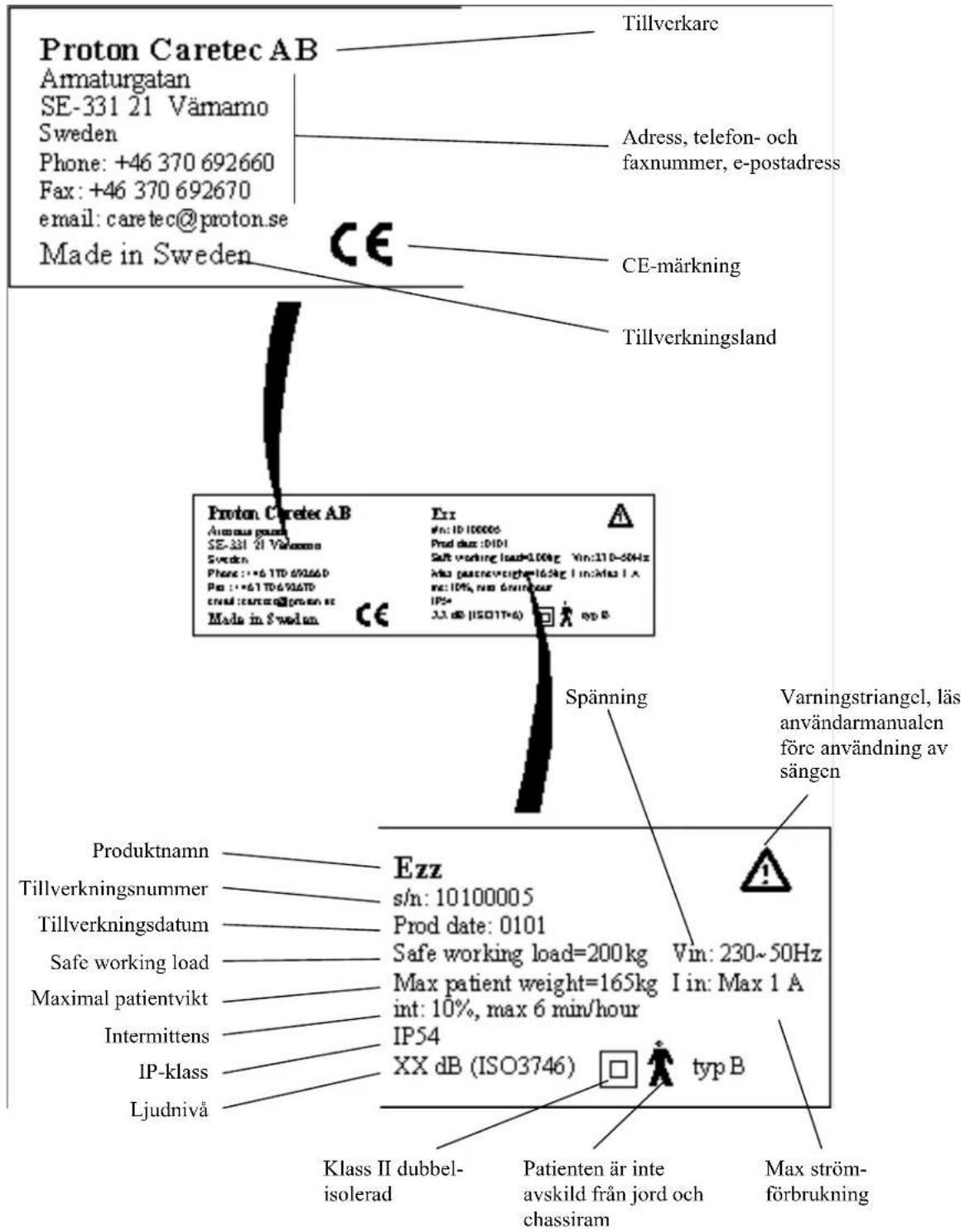

Märkning av Ezz

Installation

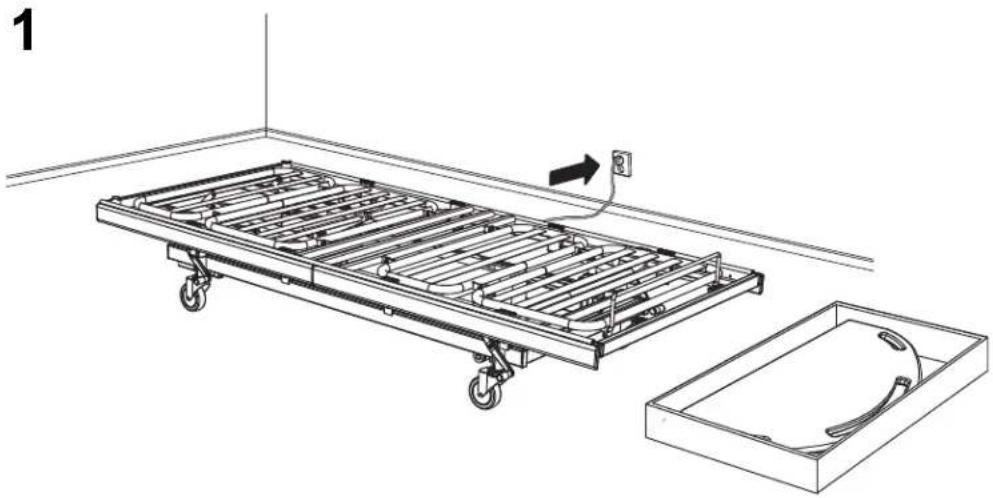

Måste sängen delas eller monteras ihop, se "Att dela sängen" eller "Att montera ihop sängen".

Alternativa placeringar av sidostöden

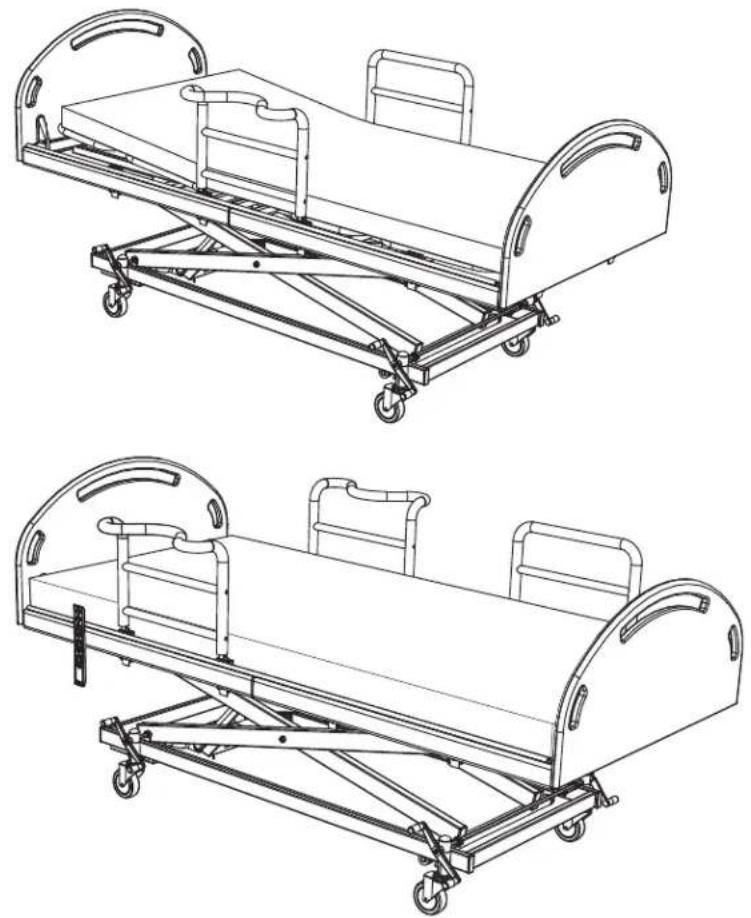

Det går att använda sidostöden i ett antal kombinationer. Se exempel nedan.

Lyftbåge

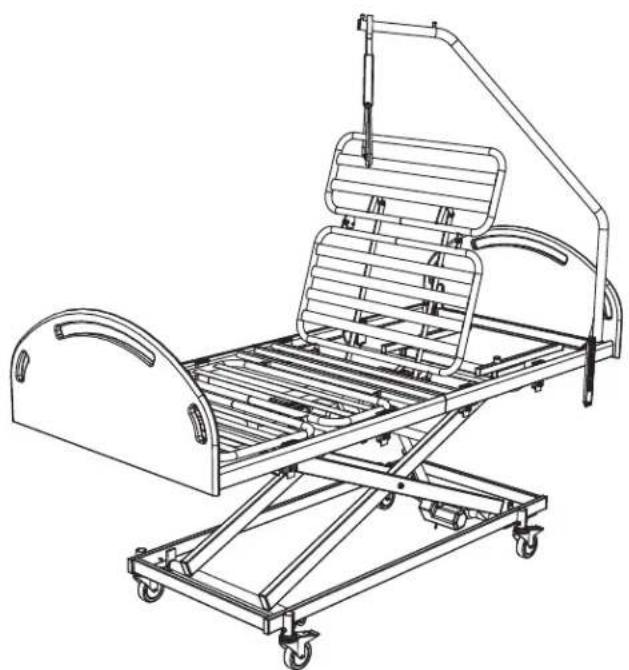

Montera lyftbågen in över sängen, enligt bilden.

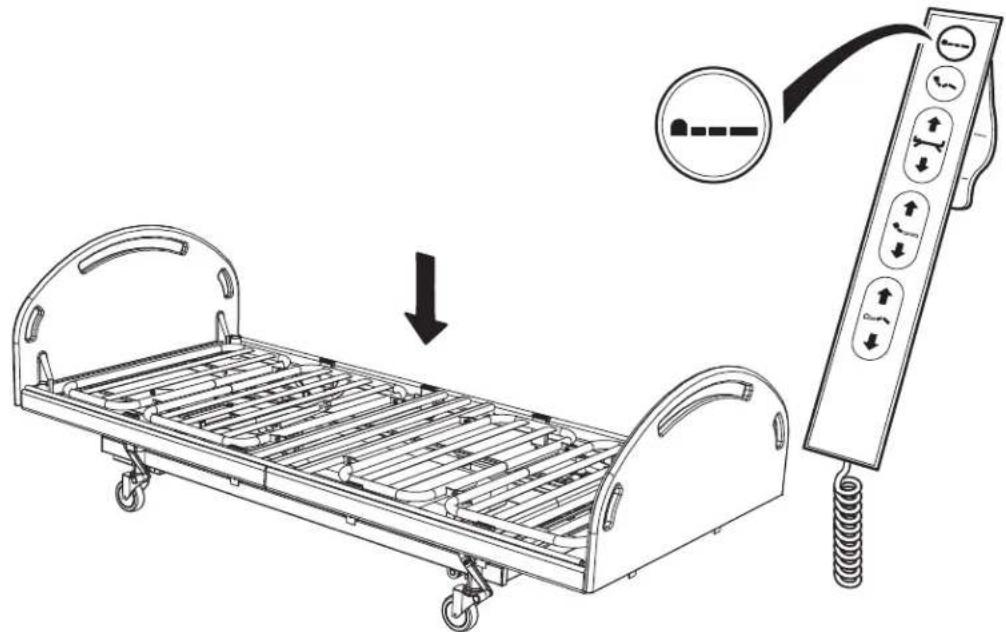

OBS! Håll aktuell knapp intryckt till dess sängen har önskat läge.

Till neutralläge (sovläge)

Tryck ner den röda delen av bromsen för att bromsa sängen.

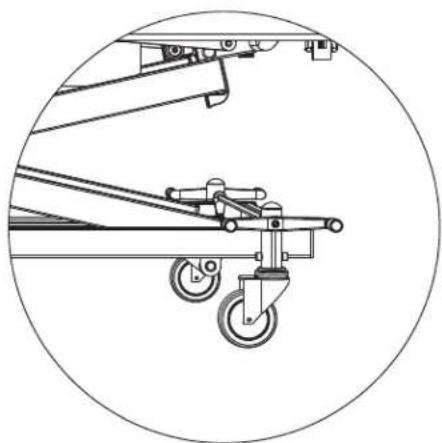

Obromsad säng

Om bromsen är i neutralläge är sängen helt obromsad.

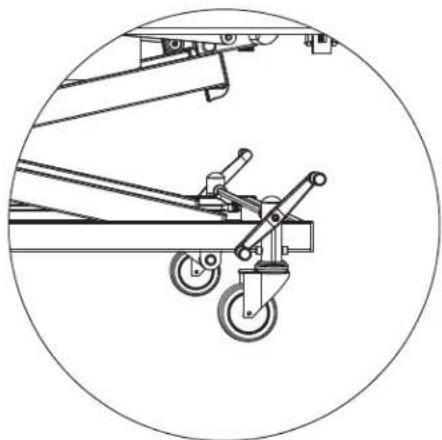

Ett bromsat hjul

Tryck ner den gröna delen av bromsen för att läsa ett hjul i önskad position. Detta kan underlätta att köra sängen rak fram.

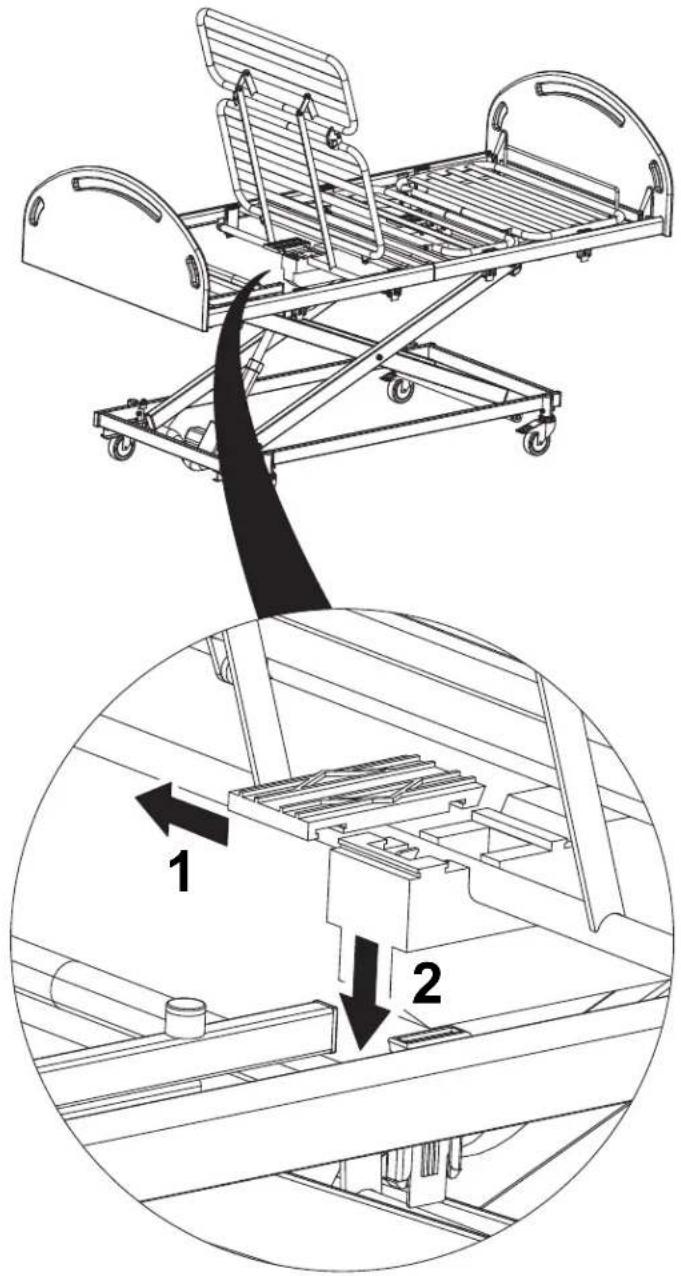

Frikoppla ryggmotorn genom att trycka locket åt sidan. Tryck sedan motorn nedåt.

• Utnyttja brukarens resurser i alla förflyttningar
• Utgå från naturliga rörelsemönster
• Reglera sängen till en för brukaren gynnsam ställning
• Anpassa sängens arbetshöjd till olika förflyttningar och aktiviteter
• Anpassa sängens arbetshöjd för att få en bra arbetsställning
• För att få ökat arbetsutrymme, flytta sängen från väggen om det är möjligt.

Tips!

Tänk på att det finns olika typer av hjälpmedel som glidmattor/glidtyg eller antiglid för att underlätta vid olika förflyttningar.

Utgå alltid från brukarens behov och möjligheter

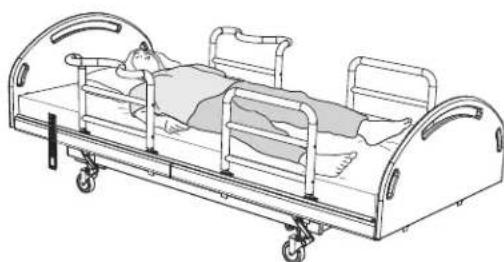

Användning av olika lägesinställningar

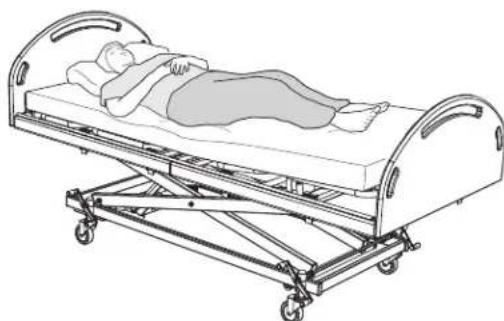

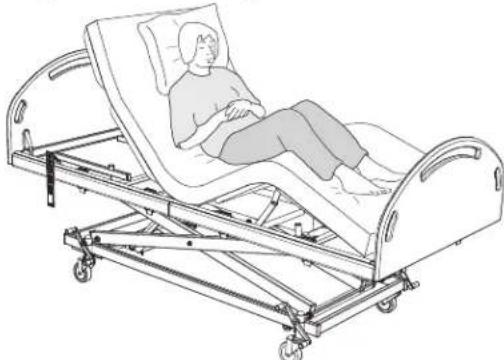

Sittläge med lågt benläge, kan vara avlastande för hjärtat. OBS: I detta läge får man inte sätta sig på bendelen eftersom den inte är i plant läge.

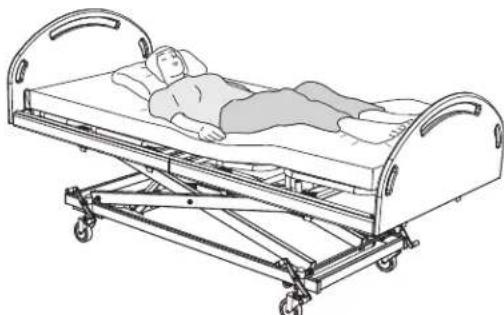

Ryggläge med förhöjt benläge kan vara avlastande för svullna fötter och användas vid lätt yrsel (fötterna ovanför hjärtat)

Ryggläge med högt benläge, kan vara avlastande för nedre delen av ryggen och svullna ben/fötter. Kan användas vid lätt yrsel (fötterna ovanför hjärtat).

Tips! är brukaren mycket orolig, sänk sängen till lägsta läge och använd något av stöden

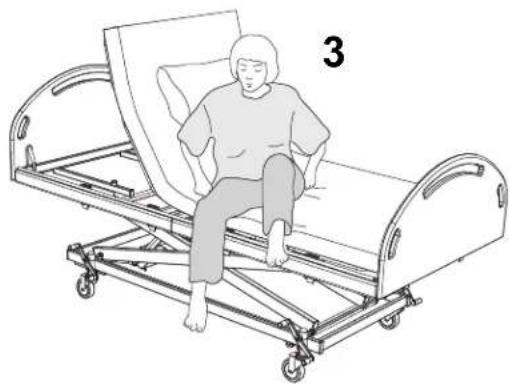

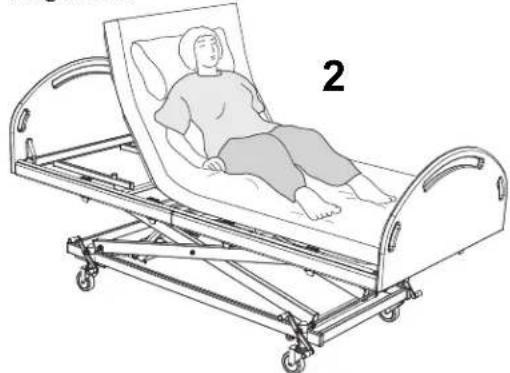

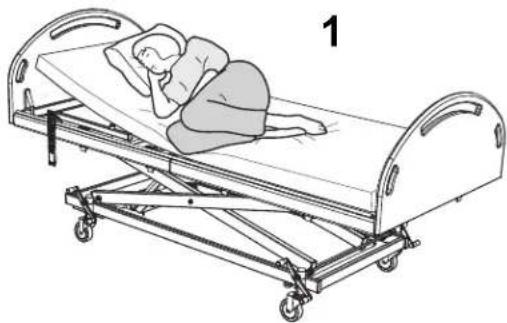

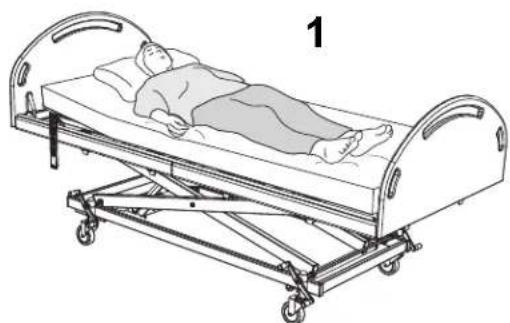

Att sätta sig upp på säng- kanten (lägga sig ned i sängen)

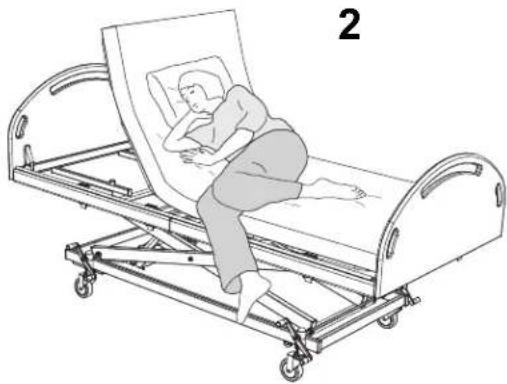

Brukaren kan gärna ligga något diagonalt i sängen. Det blir då lättare att lägga benen över sängkanten.

Tänk på att höja ryggstödet så att brukaren hela tiden får stöd av det.

Tips: För att underlätta själva vridningen i sängen, kan en mjukvridplatta placeras under brukarens ena stussdel (mot sängkanten)

Kan brukaren först lägga sig på sidan kan detta underlätta när brukaren skall sätta sig up sängkanten.

Använd ryggstödet för att komma upp till sittande.

Att resa sig upp

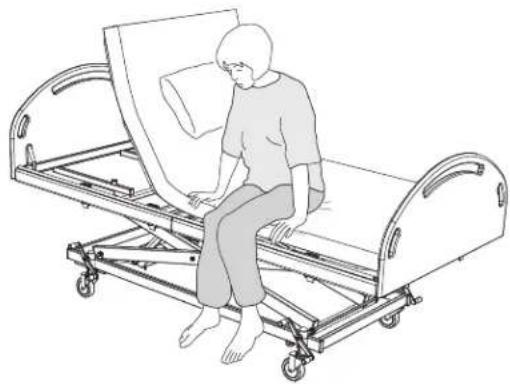

Tänk på att fötterna skall ha golvkontakt. Luta framåt för att få tyngd över fötterna

Höj sängen vid uppresning till stående. Detta för att underlätta om brukaren är svag i lår- och stjärtmuskler eller om höfterna är stela.

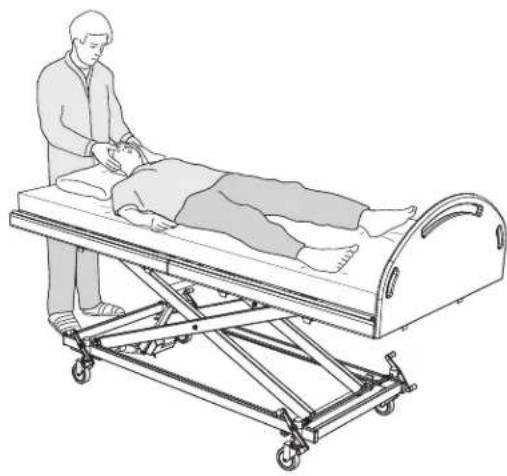

Omvårdnad

Tänk på att höja sängen till bekvämt arbetsläge. Sväng ut eller ta bort fot- eller huvudgavel. Detta underlätta för fot och härvård.

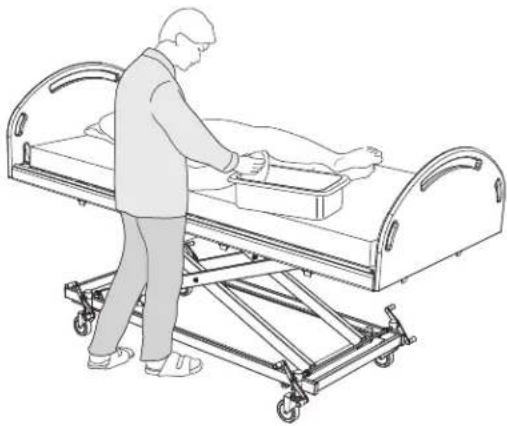

Hygien i sängen

Tänk på att höja sängen för att få en bekvämt arbetsställning

Serviceschema

OBS! Kopiera denna sida och använd en till varje sång.

Vad skall kontrolleras: Datum/signatur
Kontrollera låsningar på axeltappar till motorerna.
Drag åt skruvar och muttrar.Ersätt demonterad mutter med ny.
Kontrollera svetssömmar.
Drag åt hjulinfästningar.
Kontrollera och justera hjulbroms.
Kontrollera motor till lyftfunktion.
Kontrollera motor till ryggfunktion.
Kontrollera motor till bendelsfunktion.
Kontrollera att kablar och kontakter inte är skadade.
Reparera lackskador.
Om batteribackup finns: Kontrollera om Ezz fungerar med batteridrift.

Smörjning/underhåll/rengöring

Utför en genomgång av sängen minst en gång per år.

Hjul/bromsar

Hjulmekanismerna är vid leverans infettade med ett vattenfast mineralfett, detta behöver normalt sett inte ersättas utom när produkten tvättas ofta eller om centraltvätt används. Bromsen bör regelbundet kontrolleras och justeras.

Lyftsystem/leder liggyta

Alla leder med hög belastning är försedda med självsmörjande bussningar. Dock bör alla leder återinfettas eller smörjas med olja ca en gång per år eller oftare vid täta tvättar och hårt slitage. Vid denna genomgång bör även skruvförband/leder kontrolleras och eventuellt efterdras.

Lås/spärrmekanismer

Dessa bör regelbundet smörjas med någon koagulerande olja, intervall beroende på användning/tvätt och tvättmedel.

Elsystem

Dessa är underhållsfria och får inte öppnas, utbytessystem finns

Tvättning av ugnslackerade delar

Tvättmedel av typ som löser äggviteämnen och organiska fettämnen, dosering enligt förpackning. PHvärdet på en färdig tvättlösning bör vara mellan 6,5-7,5. Konstruktionen medger spolning.

Tvättning av madrasser

Tvättmedel enligt ovan alternativt en mild tvällösning. Tvättning med rena sprit- eller klorlösningar bör undvikas då dessa kan verka uttorkande på plastmaterial. Madrassen tål att tvättas i 95 °C.

Tvättning trädetaljer

Tvättas med en mild tvållösning eller diskmedel.

Tekniska data

Föreskrifter

Ezz är CE-märkt enligt Medicintekniska direktivet 93/42/EEC.

Denna säng är avsedd för vuxna personer över 12 års ålder.

Madrassen som används skall vara 10-15 cm tjock.

Madrassen som används skall vara mellan 85-90 cm bred.

Endast originaltillbehör får monteras på sängen.

Utrustningen är inte avsedd för att utsättas för eldslågor.

Tekniska data

SWL (Safe Working Load) 200 kg.

Varav: 165 kg patientvikt

20 kg madrass

15 kg tillbehör

IP-klass IP54

Spänning \~230 V AC/50 Hz

Max strömförbrukning Max 1 A

Effekt 220 W

Isoleringsklass Klass II typ B, patienten är inte avskild från jord och chassiram

Intermittens 10 %, 2 min ON / 18 min OFF

Batteri För att köra sängen utan 230V används 9 volts batteri

Type:9V.6LR61.522.6AM6

Ljudnivå 61 dB, enligt ISO 3746.

Högsta/lägsta höjd 33-80 cm

Yttermätt på hopmonterad säng 98,5 x 214 cm

Nätanslutning Nätkabeln räcker 3,5 m från sängens ytterkanter

Material

Ezz är till stora delar tillverkad i stålrör.

Gavlar och långsidor är av massiv björk.

Plastdetaljer är formsprutad polypropene.

Metalldelar är pulverlackerade.

Vikter och mått

Detalj Vikt Mått

Del 1 (liggyta)	49,5 kg	93 x 208 cm
Del 2 (lyftunderrede)	40 kg	75 x 153 cm
Gavel 6,3 kg 98,5 x 45 cm
Madrass	----	10-15cmx90x200-205 cm
Stöd 1	1,6 kg 37 cm
Stöd 2	1,6 kg 37 cm

Brukarmiljö

Lufttryck 700-1060 mbar

Luftfuktighet 30-75 %

Temperatur +10-+40 °C

Miljövarudeklaration

Kontakt miljö: Anne Karlsson

Kontakt produkt: Johan Arthursson

Verksamhet

Proton Caretec utvecklar, marknadsför och monterar vårdsängar och tillbehör. Verksamheten är förlagd Värnamo i Småland.

Sjukhus- och sjukhemssängar tillverkas huvudsakligen i stål och trä, hemvårdssängar i aluminium. Idag producerar vi själva inga komponenter utan köper dessa. Våra största underleverantörer, både komponent och ytbehandling, är ISO 14001 certifierade.

Produkterna monteras i monterings-liner som är ergonomiskt optimerade. Efter monteringen funktionstestas och paketeras produkterna.

Miljö

Proton Caretec AB är certifierade enligt ISO 14001.

Miljöpolicy: "Vi skall arbeta med att ständigt förbättra vår påverkan på miljön genom att utnyttja resurser effektivt. Vi skall också minska energianvändningen, svavelutsläpp och avfall genom förebyggande verksamhet. Våra sängar och andra produkter samt tjänster skall framställas och distribueras på miljömässigt bästa sätt med hänsyn till vad som är tekniskt och ekonomiskt möjligt. Vidare skall arbetsmiljön vara säker".

Gällande miljölagstiftning och föreskrifter skall innehållas. Vi skall vara uppmärksamma på omvärldens övriga miljökrav och planera vårt arbete med hänsyn därtill.

Vid val av leverantör med betydande miljöpåverkan skall krav ställas på att de samarbetar i vårt miljöarbete.

Våra kunder skall informeras om hur våra produkter hanteras för att möjliggöra en lång livscykel och minska miljöpåverkan.

Produkten

Sjukhemssäng Ezz

Vikt: 99,7 kg med björkgavlar

Mått: 214x98,5cm

Produkten är CE-märkt.

Produkten är provad enligt EN 1970 av HMI i Köpenhamn.

Ingående material:

Stål 77,8 kg

Trä 10,2 kg

Aluminium 0,75 kg

Plast 2,7 kg

Ställdon 8,2 kg

Emballage 12,0 kg

(trä)

Dokumentation är tryckt på icke klorblekt papper.

Elektronik

Vid tillverkning av elektriska komponenter används inte de ozon-nedbrytande lösningsmedlen CFC och HCFC.

Lodmaterial:

Asbest, kvicksilver, PCB och PCT förekommer inte i produkten.

Plastkomponenter är fria från tungmetallerna bly och kadmium.

Plasten i kretskorten enligt 94VO flamskyddsmedel. I övrigt finns inga plastkomponenter över 25 g som innehåller de bromerande flamskyddsmedlen PBB, PBDE och TBBPA.

Produkten innehåller inga batterier som är klassade som miljöfarliga enligt batteriförordningar (1997:645).

Strömförsörjningsenheten innehåller transformator, reläkort samt kablage.

Distribution

Emballaget består av en träpall. Vid större leveranser eller där vi själva hjälper till att packa upp så skickas den tillbaka för återanvändning.

Trä är ett brännbart material.

Transporter från fabrik sker i huvudsak med lastbil. Transportbolaget arbetar aktivt för miljön och certifiering pågår för miljöstyrning.

Användning

Service och underhåll ska ske av auktoriserad personal för att säkerställa säkerheten och lång livslängd.

Rengöring av Ezz hos brukaren ska ske med fuktig trasa. Sängen tvättas med vatten och desinfekteras med sprit före den byter brukare.

Livslängd

Sängens huvuddelar ska hålla minst 10 år.

Återvinning

Ezz är konstruerad för att enkelt kunna återvinnas. Sängen består till största del av stål. Stål är en metall som går att återanyända.

Proton Caretec tar hand om återvinning och demontering av Ezz. Delar som återanvänds i produktionen är markerade.

Emballagen bör återvinnas. Proton Caretec är anslutet till REPA-registret.

Miljöpåverkan

En produkt påverkar miljön genom hela sin livscykel. Viktiga miljöaspekter för en vårdsäng är framställningen av de material, främst stål, plast och trä som produkten består av. Miljöpåverkan uppstår vid gruvdrift och oljeframställning men även resursutarmningsaspekten bör tas i beaktande. Ezz är optimerad hållfasthetsmässigt och konstruerad med så lite onödigt material som möjligt.

Vad du som användare kan göra

- Se till att sängen blir återvunnen på ett riktigt sätt. Kontakta Proton Caretec.

- Underhåll - Livslängden blir längre.

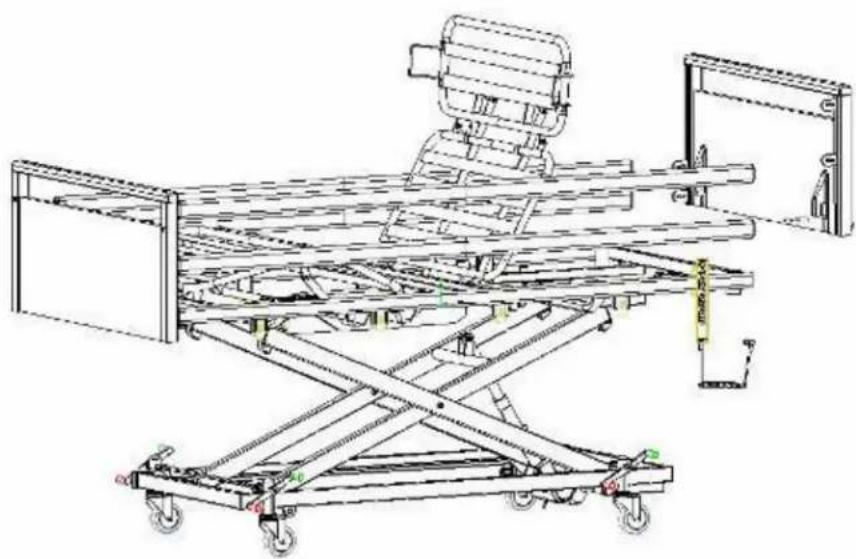

Installation integrerat trächassi

OBS! Vid risk för att brukare kan komma ut med ben eller arm mellan grindarna skall alltid grindskydd användas!

1. Häng på en av gavlarna och skruva dit stopp och skruv.
2. Trä i aluminiumlångsidorna på plastöronen på monterad gavel.
3. Ta andra gaveln och trä i plastöronen i aluminiumlångsidorna.
4. Häng på andra gaveln på sängramen.
5. Skruva dit stopp och skruv.

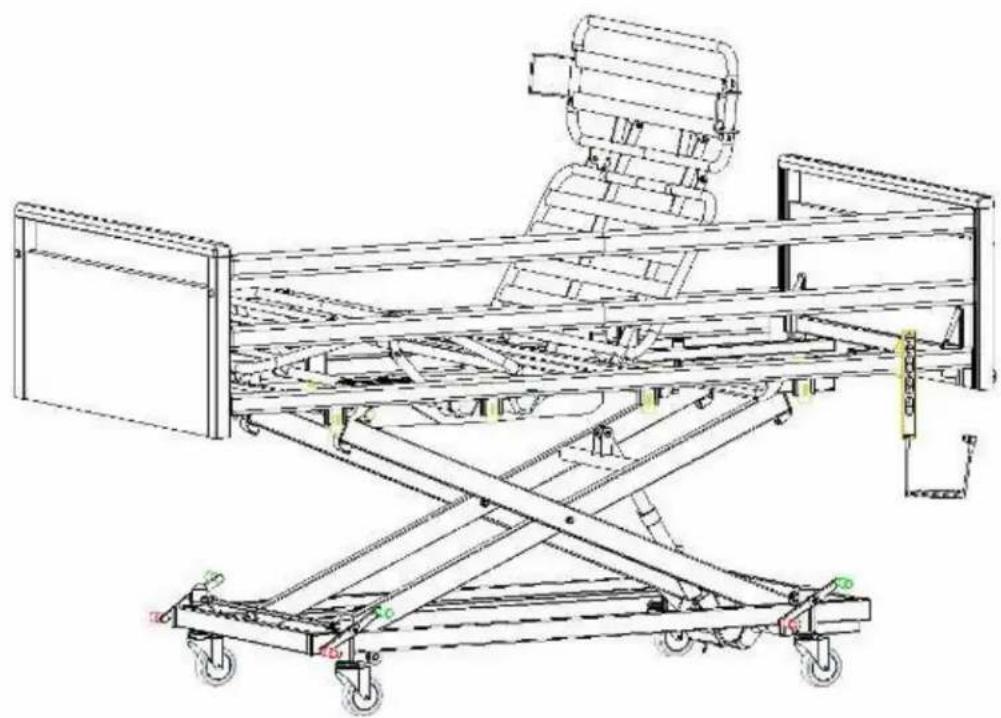

Handhavande integrerat trächassi

Lyft övre långsida lätt.

Tryck in knappen på gavelns utsida.

Sänk ner långsidan.

Detta upprepas på andra änden av långsidan.

OBS!

Klämrisk kan uppstå mellan trälångsidorna och ytterramen när grinden fälls ned.
