BRUKSANVISNING 99 W12.18 ICE XTZ

Innehållsförteckning

Sida:

Inledning	3
Om XTZ	3
Teknisk presentation	4
Förberedelser	5
Ljudpraktik/Tips för installation och placering	6
Montering och anslutningstips	8
Funktionsreferens	9
Ljudinställningar	11
Tekniska specifikationer	12
Service & Support	12

Inledning

Inledning

Vi vill tacka för ert inköp av 99 W12.18 ICE.

XTZ 99 W12.18 ICE har ovanligt många möjligheter, så för att bäst kunna utnyttja produkten bör du läsa igenom denna bruksanvisning innan du tar den i bruk. Det kan krävas tålamod för att få ett HiFi-system att låta optimalt.

XTZ 99 W12.18 ICE har många inställnings - möjligheter, så ta dig tid att läsa manualen då mycket information finns att finna här.

Saknar du erfarenheter av liknande installationer eller har några frågor kan du kontakta vår kostnadsfria support så hjälper vi dig. (Se vidare under rubriken Support på sista sidan i denna bruksanvisning.)

Läs därför bruksanvisningen noggrant och använd alla möjligheter med viss försiktighet.

Om XTZ

Filosofi

Vår referens och utgångspunkt är att återskapa verklighetstroget ljud, men vi tar hänsyn till att ljud är alltid en smaksak.

XTZ Mål

Ge det bästa förhållandet mellan pris, prestanda och kvalitet på marknaden.

Vårt koncept:

- Att utveckla den perfekta kompromissen.

- Kostnadseffektiv tillverkning i stor volym.

- Produktkvalité före marknadsföring.

- Minska antalet mellanhänder

Kontakt

Websida: www.xtz.se E-post: [e-mail]

Teknisk presentation

Förstärkare	Vi har valt en kraftfull ICE-POWER förstärkare på 550W RMS för att säkerställa att man kan uppn höga ljudtryck och samtidigt ett rent och kontrollerat ljud.Klass-D tekniken gör att högre effekter kan utnyttjas samtidigt som mindre värme utvecklas vid användningen och är därför skonsammare fö miljön.Vikten blir även mindre vilket underlättar lyft och billigare fraktkostnader.ICEpower® Class D förstärkare har följande fördelar:Ljudegenskaperna är bättre än Klass AB förstärkarePåtagligt högre verkningsgrad och mindre värmeutvecklingTack vare möjligheten att göra mindre produkter, så kan mer kanaler integreras i en enstaka produkter.Högre effekt än vanliga Klass ABLåg distorsionAllt detta ger fördelar för vår omgivning på flera sätt. Klass D förstärkare kan därför kallas för "grön" teknologi.	Det Danska företaget Bang & Olufson ICEpower har länge varit pionjärer inom utvecklingen av den nya tekniken för att förbättra Klass D förstärkare och föra ljudkvalitén framåt så till och med krävande audiofiler accepterar det.AX2 modulen är tillhör det bästa Klass-D teknik som High End världen har sett idagXTZ använder den nya 125AX2 förstärkaren med den nya teknologin, COM (the Controlled Oscillating Modulator) och MECC (Multivariable Enhanced Cascade Control)COM and MECC – proprietary technologies of Bang & Olufsen ICE power
Baselement	Vi har valt ett 12" baselement, från Dansk/Amerikanska Tymphony.Detta element, Peerless XXLS 12 (Xpanded Extra Long Stroke) är ett välbeprövat element som i sin grundversion har funnits på marknaden i många år. Med denna helt nya uppdaterade aluminiumversion vågar vi påstå att det finns få element med så mycket "ingenjörserfarenhet" som detta element, vilket innebär att ni får ett av de bättre 12" baselement på marknaden idag, en svårslagen kombination av precision och kraft.12" elementet har ett chassi/elementkorg i gjuten solid aluminium av typen "high flow" som är akustiskt transparent.Konen av aluminium är extremt styv. Den mjuka gummiupphängningen och den styva konen ger inte upphov till de vanliga kantresonanser.Magneten är på hela 2,2kgKombinationen av och en mycket kraftfull magnet, ett lätt element och stabil upphängning ger både extrem kraft och precision i ljudet.
Kabinett	Lådan är byggd i 21mm MDF med fyra stagsom bidrar till en mycket stabil låda och minimerar resonanser.

Förberedelser

Uppackning

Packa försiktigt upp högtalaren och var extra varsam så att du inte skad ar något. Om du har möjlighet bör förpackningen sparas för eventuella framtida transporter.Kontakta omedelbart din återförsäljare om den mot förmodan skulle vara skadad.

Medföljande tillbehör

1st Nätkabel

2st Baspluggar

Bruksanvisning

Elementskydd

Ljudpraktik/Tips för installation

	Detta avsnittet innehåller allmän information om hur högtalare kan placeras och installeras.Detta är generella regler, så det finns undantag från vissa regler.
I vilket rum får man bäst ljud?	En aldrig så bra anläggning kommer att låta mediokert i fel lyssningsmiljö. Det finns några grundregler:
Reflektioner/Absorbering	Mattor, gardiner och mjuka möbler absorberar ljud vilket är att föredra. Stora tomma ytor reflektera det istället och ger ett hårt ljud som till exempel kan medföra otydlig dialog. Förutom att ljudet färgas så kommer även ljudperspektivet att försämras. Även rummets mätt och materi al i golv, väggar och tak påverkar mängden reflektioner. Reflektioner i rummet kan ungefår jämföras med de reflexer som ger spökbilder på vår TV-bild.Oavsett anläggning så kan ni förbättra ljudet genom att förbättra grundförutsättningarna i rummet.
Basförstärkning	En högtalare som är placerad nära en vägg, tak eller golv får en förstärkning i basfrekvenserna som inte alltid är önskvärd, eftersom det kan ge en otydligare ljudåtergivning. Ännu tydligare blir denna om högtalaren placeras nära ett hörn. För klarast möjliga ljud bör alltså högtalarna placera en bit ut från väggen (ca 30 cm).Det finns dock konstruktioner som är anpassade för att stå nära väggar eller i hörn.
Möbler/Inredning	Tänk på att möbler kan vibrera och framkalla oljud vid starka basljud.
Rumsdimensioner	Rum med kvadratiska dimensioner eller rum me längden precis 2 gånger bredden, bör undvikas eftersom detta kan skapa kraftiga önskade resonanser eller noder.Förhållandet mellan bredd, djup och höjd påverkar förekomsten av resonanser så detta är en osäker variabel.
Placering av högtalarna	Hur högtalarna är placerade gentemot lyssnaren är viktigt för att få en god ljudbild.
Fronthögtalarna	För stereolyssning bör högtalarna placeras symmetriskt framför lyssnaren.Avständet mellan högtalarna bör vara ungefär 80 % av avståndet mellan lyssnare n och varje högtalare, eller annorlunda uttryckt: vinkeln mellan högtalarna från lyssnaren sett bör vara ca 45 grader.Exempelvis ger detta att om avständet mellan högtalarna är 2 meter bör lyssnaren sitta 2,5 meter från högtalarna.
Vinkling?	Antingen kan man vinkla in högtalarna mot lyssningspunkten eller låta dem stå riktade rakt fram. En del högtalare läter klangmässigt bättre när de vinklas inåt men det kan även bero på reflexer från sidoväggarna. Vid invinkling minskar störande reflexer från dessa och därmed bättre stereobild.
Placering av subwoofer	Subwooferns placering rummet påverkar frekvensgången och ljudnivåer i anläggningen. Vid låga frekvenser är rummets påverka stor.En liten justering av subwooferns placering kan skapa markanta skillnader i ljudbilden. Tålamod och metodiskt förfarande är vad som behövs för att hitta en optimala placeringen.Placeringen påverkar även fasen mellan fronthögtalarna och subwoofern.En grundregel är att placera subwoofern nära fronthögtalarna om dessa spelar lågt i frekvens.
Rätt höjd	Är högtalarna små bör de placeras på stativ elle vinklas så att de kommer i höjd med öronen.Vissa högtalare har helt andra rekommendatione från tillverkaren – Följ generellt dessa men tänk på att alla tips är just generella så det finns alltid undantag!
Kablar	Försök hålla dem så korta som möjligt. En lång ledare har genom sina elektriska parametrar större inverkan på ljudet. Den kan även börja fungera som antenn och plocka upp diverse signaler s om till exempel kan bli ett konstant brum i en aktiv subwoofer.Se till att alla anslutningar är rena och inte oxiderade. Alla anslutningar ska vara mekaniskt stabila, både nät-, signal- och högtalarkablar. Signalledningar bör separeras från övriga kablar.
2st Subwoofer	Varför ska man ha det?Det finns en hel del fördelar med att ha 2st subwoofer istället för en.Det första är att man helt enkelt kan spela högr (ljudtryck)Det andra är att man får mindre utsläckningar i rummet. Detta ger även en bättre frekvensgång i rummet och lyssningsposition.Det går att använda ett mindre slutsteg, med mindre effekt, för att nå samma ljudtryck som med en subwoofer.
Till sist:	Glöm inte att ljud är en smaksak så prova er fram till bästa ljudet.Ta gärna hjälp av någon vän vid inställningen, det brukar underlätta.Lycka till!

Montering och Anslutningstips

Monteringsalternativ	Generellt:Placeringen i rummet påverkar frekvensgången och påverkan är särskilt stor i basfrekvenserna.Om ni vet om rummets bästa placering så använd denna placering, då är behovet av injustering mindre och det är då lättare att få ljudet optimalt.Tanken är att 99 W12.18 ICE ska användas ihop med andra XTZ produkter, men den går givetvis att använda med andra högtalare.Element och basportar skall ej vändas mot golv eller vägg utan skall "andas" helt fritt.
Fötter	99 W12.18 ICE har vibrationsdämpande gummifötter vilket gör spikes ej nödvändigt.Gummifötterna är justerbara för att kunna stå plant mot underlaget. Dock går gummifötterna att demontera om ni vill montera spikes.	(Fötterna har M6 gängning)
Anslut med rätt fas	Anslut alltid med rätt fas, från förstärkarens +- pol till subwoofern +-pol och från förstärkarens -pol till subwoofern --pol.	Om man råkar koppla fasen fel så är detta ej skadligt, men ljudet blir inte korrekt.
Överbelastning	Vid hög belastning under lång tid så finns enrisk för överbelastning av högtalarelementet.VARNING!	Högtalare och förstärkare har alltid begränsad effekttålighet, så var alltid försiktig med att spela extremt högt och framförallt högt och under en längre period då det riskerar att överhetta produkten.
Inspelningstid	Högtalarelementet kräver inspelningstid på ca 50-100 tim för att låta optimalt. Under inspelningstiden kan subwoofern dock användas normalt.
Förstärkare med lågnivåutgång (sub-out)	Från lågnivåutgången (sub-out) på förstärkaren ansluts en RCA-kabel till LINE IN (L - Vänster eller R - Höger) på XTZ 99 W12.18 ICE.Om stereo-utgång finns kan en stereokabel användas, annars kopplas en mono-kabel in på en av LINE IN-ingångarna.
Förstärkare utan lågnivåutgång (sub-out)	Normal 2-ledars högtalarkabel kopplas från (front) högtalarutgången på förstärkaren till HIGH LEVEL IN (SPEAKER IN) på XTZ 99 W12.18 ICE och från samma anslutningskontakt kopplas en kabel vidare upp till fronthögtalare. (parallellkoppling)	Kablarna kan alternativt kopplas parallellt vilket innebär att man även drar två kablar från förstärkarens högtalarutgång direkt till fronthögtalarna.

Funktionsreferens

Bakpanel 1. Volume

1 Volume	Subwooferns ljudnivå regleras med detta reglage.	Använd volymkontrollen försiktigt, tänk på att vissa ljudsignaler kan innehålla massor av energi i basen så var alltid försiktig med att skruva upp detta reglage för högt.
2 Frequency	Hög-spärr filter för att filtrera bort övrigt frekvensområde = övre gränsfrekvens.Kan justeras från 40 - 250 HzOrsak till att använda delningsfiltret:- Att optimera basåtergivningen.- Att anpassa subwoofern till övriga högtalare exempelvis ett frontsystem eller hemmabiopaket.	Delningen sker med 18 dB/Oktav.
3 Phase	FrekvensjusteringHär kan fasen justeras steglöst.Ni kan justera fasen från 0 - 180 grader.	Fasen är mycket viktig för att uppnå perfekt ljudbalans mellan 99 W12.18 ICE och övriga system, t ex fronthögtalare.Fasen bestäms av flera faktorer:- Placering av 99 W12.18 ICE- Placering i förhållande till övriga system.- Val av delningsfrekvensOm fasen inte är rätt inställd så skapas ett hål eller överlappning i frekvens spektrumet.
4 Auto on	Automatiskt tillslag eller alltid påslagen	En funktions för automatisk start eller att 99 W12.18 ICE ständigt är påslagen.
5 EQ 1	Ökar nivån vid 25Hz med 7dB	Användande av EQ bör göras med försiktighet, då detta avsevärt ökar effektuttaget.EQ 2 och High Pass filter bör inte användas samtidigt, då de motverkar varandra
6 EQ 2	Ökar nivån vid 50Hz med 7dB	Användande av EQ bör göras med försiktighet, då detta avsevärt ökar effektuttaget.
7 High Pass	Subsonic filter	Högpassfiltret skär bort den djupaste delen av basområdet. Detta kan vara användbart i en del fall, då många rum förstärker den djupa basen kraftigt vilket kan leda till en okontrollerad basåtergivning.High Pass och EQ2 bör inte användas samtidigt, då de motverkar varandra
8 Balanced input	XLR/Balanserad ingång.	Balanserad ingång för professionellt bruk (studio, PA etc).
9 Low level input	Lågnivåingångar (LINE IN)För anslutning till förstärkarens subwooferutgång.Dina övriga högtalare kopplas till din förstärkare som vanligt	Anmärkning: Det finns 2 st LOW LEVEL INPUT (L och R) men det är tillräckligt att koppla in en av dessa. Endast om källans utnivå är låg kan ma n förgrena man lägnivåkabeln till både L och R så höjs nivån med 3 dB.Vissa enklare lägnivåkablar kan skapa "brum" i basen och därför rekommenderas typen dubbelskärmad lägnivåkabel
10 Standby indicator	Lyser rött vid standby.Lyser blätt vid aktivt läge
11 High level input	Speaker in.Alternativ till LINE IN. För anslutning till förstärkarens högtalarutgångar.
12 Fuse	Säkring	5 A
13 Input voltage	Val av nätspänning. 230v AC eller 115v AC	230V in EU110V in USA
14 Power connector	Uttag för strömsladden
15 Main switch	ON/OFF

Ljudinställningar

Grundinställning för neutral basåtergivning

Eftersom karaktären på ljudet bestäms av flera yttre faktorer (varje rum har olika påverkan) så finns det ingen alltid fungerande inställning som ger en neutral återgivning.

Yttre faktorer som påverkad ljudkaraktären är rummet, placering, utnivåer etc.

För att underlätta inställningsarbetet så kan ni välja denna grundinställning som i ett genomsnittligt rum på ca 20m ^2 ger en neutral baskaraktär:

• Fasjustering på o
  • Frekvensjustering i mittenläge
  • EQ i läge OFF
  • HighPass i läge OFF
• En basplugg i det vänstra basreflexröret

Room Tuning - Mekanisk justering av gränsfrekvens

Med de medföljande basreflexpluggarna kan man skifta undre gränsfrekvens på XTZ 99 W12.18 ICE, genom att sätta dessa i basreflexporten.

Detta gör att man kan optimera subwoofern, beroende på vilken grundkaraktär man önskar.

Snabb baskaraktär

Inga baspluggar i basreflexrören ger snabbast möjliga bas.

Djup baskaraktär

Med 1st basplugg i den högra porten uppnår man djupast möjliga bas.

Neutral baskaraktär

Med 1st basplugg i den vänstra porten ger en neutral baskaraktär.

Sluten baskaraktär

Med båda pluggarna i basreflexrören så får man en sluten läda.

Basreflex/Sluten

Om ljudtryck är viktigt så ger basreflex lite mer ljudtryck än en sluten låda.

Dock ger den slutna lädan en mer "fast" och kontrollerad basåtergivning.

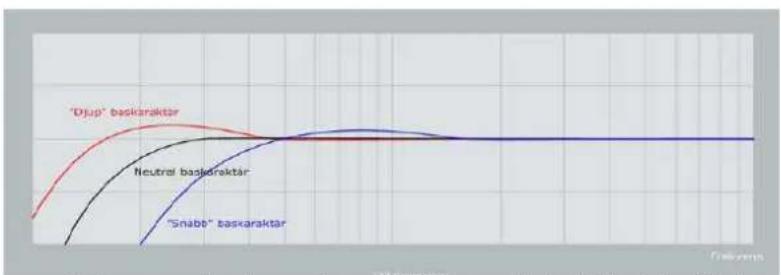

Figuren nedan illustrerar 3 grundkaraktärer.

Dessa inställningar är även beroende av rummets storlek och rummets beskaffenhet och i högsta grad beroende på egen smak, så ta tid på er att prova er fram.

Begreppsförklaring av "snabb" bas:

Tekniskt så avser vi med uttrycket "snabb", en bas med mindre djupbasinformation. Kan även ben ämnas "hård", "attackbas", "tight", "punchig" etc.

Detta betyder mao att om ni justerar högtalaren till en mindre "snabb" /mer djup karaktär så blir inte högtalaren mindre snabb i betydelsen transientsvar / hastighet utan denna parameter är konstant oberoende av inställning.

Denna bild visar inte uppmätta kurvor utan är endast en schematisk bild för att tydliggöra ljudkaraktärsskillnaderna i basfrekvenserna.

Tekniska specifikationer

Konstruktionstyp	Aktiv subwoofer, Basreflex omställningsbart till sluten.Room-tuning.
Mått	495 x 420 x 520 mm (HxBxD)	Fötter och slutsteg inräknat
Vikt	29 Kg
Förstärkareffekt	500 W RMS i 4 ohm
Terminaler	Speaker input: Banankontakt/Polskruv
Impedans	4 ohm
Effekt element	350 W Short term - IEC 268-5175 W Long term - IEC 268-5
Bas element	12" Peerless XXLS woofer, Aluminum kon,gjuten aluminium chassi, 2,2kg magnet. Chassi av High flow typ. Vikt 6,5Kg
Anslutningar	Högtalarkontakter med gulpläterad polskruv och banankontakt.
Anslutningar och inställningsmöjligheter	Guldpläterade RCAXLR anslutningHigh Level input med gulpläterad polskruv och banankontakt.
Frekvensgångar	20-250Hz ±3dB

Service & support

Var skickasprodukten vidgarantireparation?	För service hänvisas till återförsäljaren.Vid frågor angående service kontakta oss via e- [e-mail]: www.xtz.se	Förpacka ALLTID produkten/delen mycket noggrant, det är tyvärr mycket vanligt med transportskador på gods. Om förpackningen är dålig så betalar ej transportbolaget ut någon ersättning för skadan.Bifoga alltid kvittokopia och fel - beskrivning.
Support	Kontakta vår kostnadsfria support om Du behöver råd för installation av subwoofern/högtalaren e ller råkar ut för problem under densamma.Kontakta oss via e-post [e-mail] och skicka med Ditt telefonnummer om Du önskar att få muntlig hjälp, så ringer vi upp.
