BRUKSANVISNING Revolution SE Duallie B.O.B.

Ägarens bruksanvisning

LÄS OCH SE TILL ATT FÖRSTÅ DESSA

INSTRUKTIONER FULLSTÄNDIGT!

VIKTIGT - BEHÅLL DESSA

INSTRUKTIONER FÖR FRAMTIDA

REFERENS

Innan du försöker montera eller använda din nya barnvagn, ska du läsa och se till att förstå dessa instruktioner gällande montering och användning helt, samt varningarna

i hela dokumentet, för att säkerställa

korrekt montering och användning.

Om du är osäker på någon punkt kan du

kontakta återförsäljaren eller BRITAX före användningen.

För en lista över återförsäljare, besök sidan www.bobgear.eu

WARNINGAR

- Om din vagn används av andra människor som inte är bekanta med den (exempelvis mor- eller farföräldrar) ska du alltid visa dem hur vagnen används.

- Tillbehör som inte är godkända av BOB ska inte användas.

- Den här produkten passar inte ... - som ersättning för en säng eller vagga. Barnvagnar och sittvagnar får inte användas för transport. - vid löpning, skridskoåkning eller liknande.

- för att köra mer än två barn.

- för kommersiell användning.

- som reselösning i kombination med andra spädbarnsbärare eller babylifter.

- Se till att alla låsenheter är inkopplade före användning.

- När du bär vagnen ska du vara noggrann så du inte öppnar säkerhetsläsen av misstag.

- Låt aldrig någon åka stående i vagnen. Vagnen kan välta.

- Använd alltid handledsremmen för att hindra att du tappar taget om vagnen.

- All belastning mot handtaget påverkar stabiliteten i sittvagnen.

- Lägg inte paket eller kassar mot handtaget eller ramen på vagnen, förutom i enlighet med rekommendationerna från BOB.

- Placera inga vassa föremål i fickan i ryggstödet. Om barnen lutar sig bakåt mot vassa föremål i ryggstödsfickan kan det orsaka skada på den åkande.

- Vid första användningen ska du alltid se till att barnens händer och fötter inte är vid hjulen.

- Kör inte med vagnen i trapport eller kraftiga lutningar. Vagnen kan välta.

- Använd aldrig med lågtrycksdäck eller platta däck, eftersom det kan leda till försämrad kontroll.

- Dra aldrig vagnen bakåt uppför trappor. Om du gör det kan det orsaka skada på fjädringssystemet och leda till skada på ramen.

- Var extremt försiktig vid användning av vagnen på ojämnt och/eller oasfalterat underlag, våta eller hala ytor, eftersom sådana förhållanden medför ytterligare risker och kan leda till att stabiliteten minskar.

- Modifiera inte vagnen eller några etiketter. Om du gör det kan det göra garantin ogiltig och leda till en farlig situation.

- Skydda vagnen vid transport eller leverans för att förhindra skada på vagnen och vagnens delar. Gör en noggran undersökning för att se om det finns några skador efter transport eller leverans. Sluta använda vagnen om den är skadad eller några delar saknas.

- Fäll aldrig ihop vagnen när barn sitter i den.

- För att undvika personskada ska du se till att barnen är på behörigt avständ vid infällning och utfällning av produkten

• Använd alltid bältessystemet.

• Lämna aldrig barnen obevakat.

- Aktivera alltid bromsen när du parkerar vagnen, innan du placerar barnen i den och innan du tar ur barnen.

- När du gör justeringar ska du se till att barnen inte kan nå in i de rörliga delarna.

- Skydda barnen från starkt solljus. Huvden skyddar inte helt mot de farliga UV-strålarna.

- Vagnen är inte utrustad för användning i svag belysning eller mörker.

- Om du underlåter att montera eller installera snabbaktiveringshjulen på den här vagnen kan det resultera i att hjulen lossnar när de rullar och att det uppstår en efterföljande kontrolförlust.

- Kör aldrig med vagnen i terräng, eftersom det kan leda till försämrad kontroll.

WARNINGAR

• Parkeringsbromsen är inte utformad som en stoppbroms. Bromsen ska inte användas för att sakta ned farten för vagnen, för om detta görs kan det leda till att vagnen stannar plötsligt, vilket i sin tur leder till minskad kontroll.
• Parkera inte i sluttningar. Parkeringsbromsen är avsedd för parkering av vagnen på platta ytor. Parkering i sluttningar kan leda till att den välter eller åker iväg.
• Kontrollera att ligg- eller sittdelen är korrekt inkopplade före användning.
• Justera alltid om bältet när du ändrar barnens sätesposition.
• När sätet är fullt nedfällt är det större risk att den välter bakåt.
• Överskrid inte den maximala viktgränsen på 1 kg per rygastödsficka.
• Överskrid inte den maximala viktgränsen på 4 kg för shoppingkorgen.
• Låt inte barn leka med den här produkten.
  • Denna barnvagn passar inte för barn som är mindre än 6 månader.

Välj gång- eller terrängläge

Kontrollera däcktrycket

Justera spårvidd

Fininställ spårvidd

Välj stötdämparinställning

Ställa in parkeringsbroms

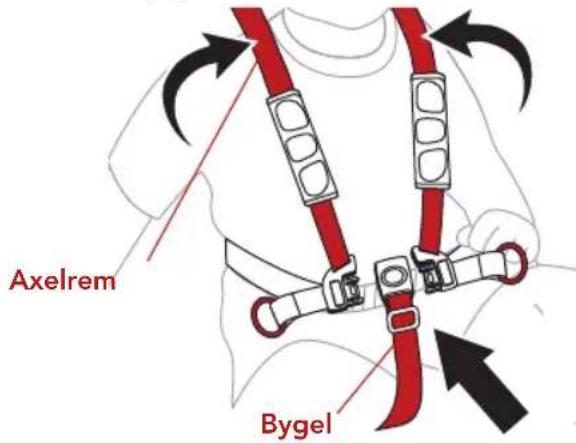

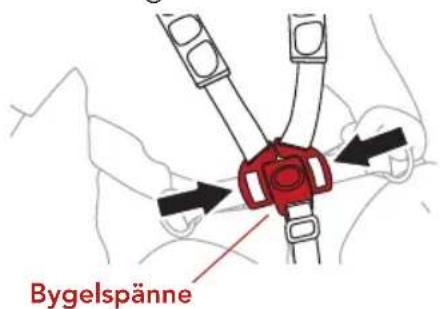

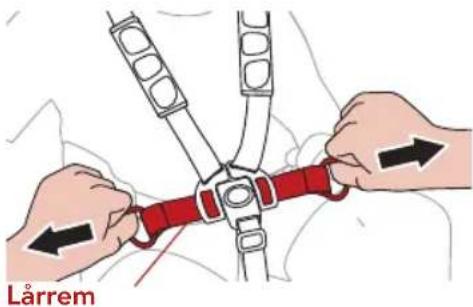

Sätta fast barnet säkert i sätet

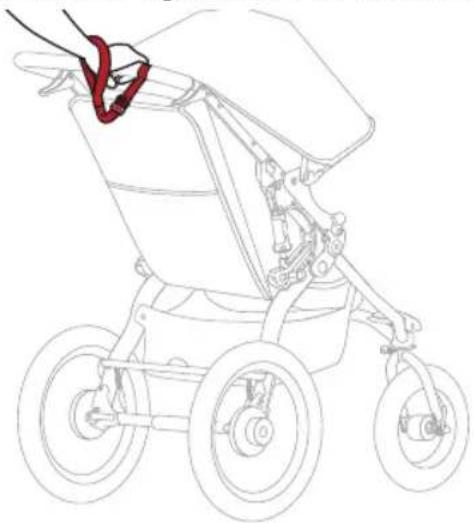

Fästa handledsremmen

Luta sätet bakåt

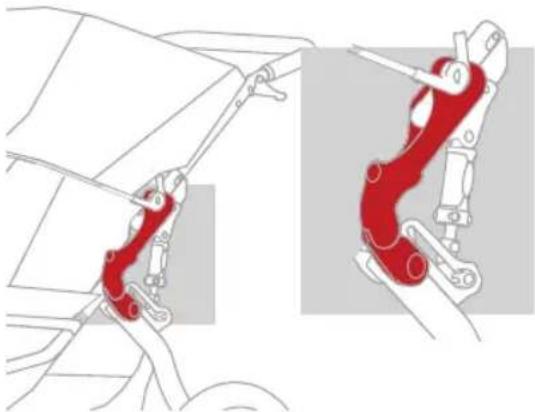

Spännrem

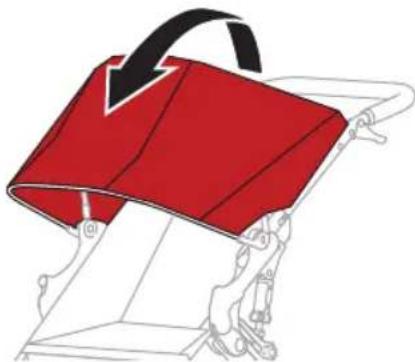

Sätta fast suffletten

Tillbehörsadapter

REGNSKYDD

UNDERHÅLL OCH SKÖTSEL

FÖRVARING

TRANSPORT

VAGNSTILLBEHÖR

BEGRÄNSAD GARANTI

Sidan 65

Sidan 67

Sidan 68

Sidan 69

Sidan 69

Sidan 69

Sidan 69

Sidan 70

Sidan 70

Sidan 71

Sidan 72

Sidan 72

Sidan 73

Sidan 73

Sidan 75

Sidan 76

Sidan 76

Sidan 76

Sidan 76

Sidan 77

Sidan 77

Sidan 78

Sidan 78

Sidan 79

Sidan 80

Sidan 81

Sidan 81

Sidan 81

Sidan 82

Sidan 83

Sidan 83

Sidan 83

Sidan 83

Sidan 84

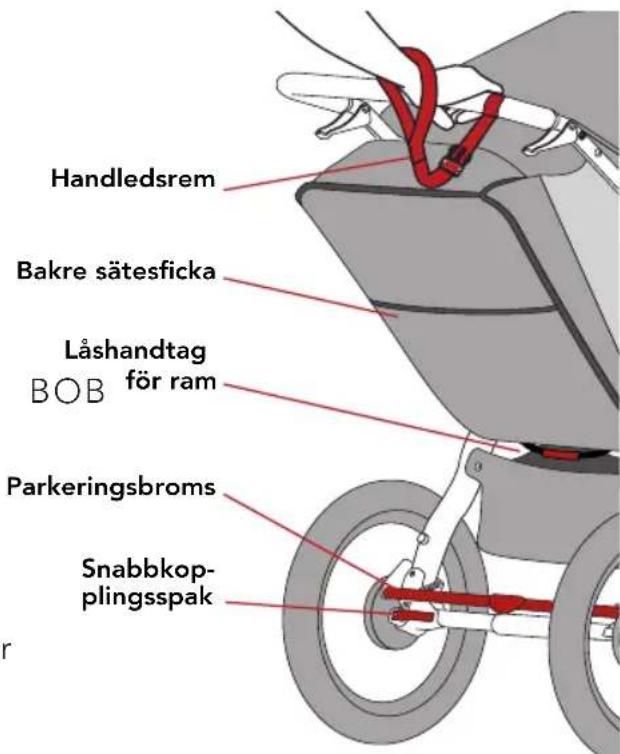

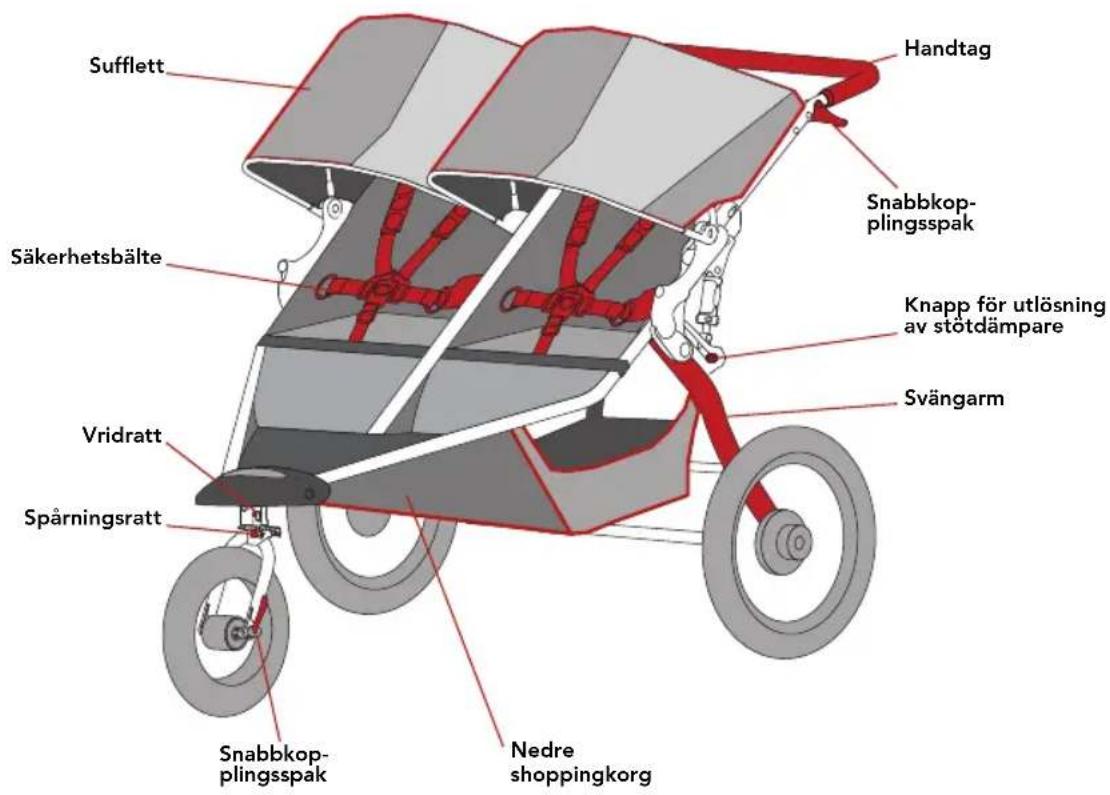

VAGNSAMMANSÄTTNING

REVOLUTION SE DUALLIE

GRATTIS

Grattis till ditt köp av Revolution SE Duallie®.

För uppdateringar av den här handboken, garanti och andra produktmeddelanden, besök sidan www.bobgear.eu med jämna mellanrum eller när du behöver det innan du görändringar eller tillägg till vagnens utrustning.

ÅLDERSREKOMMENDATIO- NER

Barnet måste vara minst 6 månader gammalt för att åka i BOB Duallie®-vagnen. Vid körning i terräng ska barnet vara minst 9 månader gammalt. Sittvagnen är utformad förbarn upp till 3 år med en vikt på max 17 kg.

Barn utvecklas olika snabbt. Före första användningen ska du kontakta din barnläkare för att kontrollera vagnens lämplighet för dina barn.

Se tabellen nedan för riktlinjer kring ålder/användning:

REKOMMENDERAD ANVÄNDNING	ÅLDER
Endast gång 6 månader	- 3 åreller 17 kg per barn
Terräng 9 månader - 3 år	- 3 åreller 17 kg per barn

VAGNMONTERING

PACKA UPP VAGNEN

Ta ur vagnen och hjulen ur kartongen. Framhjulen förvaras i den hopfällda vagnen.

WARNING

Ta bort allt förpackningsmaterial och kasta det för att undvika risk för kvävning.

HJUL

Innan du försöker montera hjulen ska du läsa och se till att du förstår varningarna och instruktionerna helt.

▲ WARNING

Om du använder vagnen med felaktigt inställda hjul kan snabbkopplingen göra att hjulet vibrerar, wobblar eller lossnar från vagnen.

Därför är det avgörande att du:

• Ber din återförsäljare visa hur du monterar och tar bort hjulen på ett säkert sätt.
• Förstår och använder rätt metod för säker montering av ett hjul i vagnen med snabbkoppling.
• Kontrollerar för att säkerställa att hjulen är säkert monterade före varje användning av vagnen.

Hjulets snabbkoppling är en kamenhet som ger den klämkraft som krävs för att hålla vagnens hjul säkert på plats. För att säkert montera ett hjul i vagnen är det helt avgörande att du förstår hur snabbkopplingen fungerar, hur du använder den och justerar den på rätt sätt och hur mycket kraft som krävs för att säkra hjulet.

WARNING

Snabbkopplingen är en kamenhet som måste användas på rätt sätt för att ge nödvändig klämkraft och säkert hålla hjulet på plats. Det är inte ett vingmuttersystem och om du vrider spaken när du håller på och spänner mutter får du inte den nödvändiga kraften som behövs för att säkert klämma fast hjulet vid utvridningar.

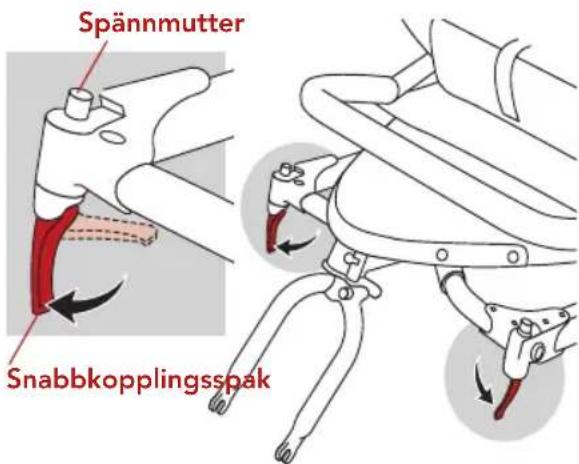

JUSTERA SNABBKOPPLINGEN

Bakhjulen är rätt fastklämda på plats genom den kraft som genereras när snabbkopplingsspaken stängs och kamdragningen görs för axeln mot utvridningen, vilket säkrar den på plats.

Framhjulet kläms fast ordentligt genom den kraft som genereras när snabbkopplingsspaken stängs och kamåtgärden drar spakhuset mot utvridningen, och ställmuttern mot den andra utvridningen, vilket klämmer fast navet mellan utvridningarna.

Spännmuttern reglerar klämkraften. Vrid spännmuttern medurs samtidigt som du håller i snabbkopplingsspaken och hindrar den från att rotera, så ökar klämkraften. Alternativt vrider du spännmuttern moturs samtidigt som du håller i snabbkopplingsspaken och hindrar den från att rotera, så minska klämkraften. Spänningsmuttern behöver bara smärre justeringar för att erbjuda rätt klämkraft, mindre än ett halvt varv kan innebära en skillnad mellan säker och osäker klämkraft.

BAKRE HJULMONTERING

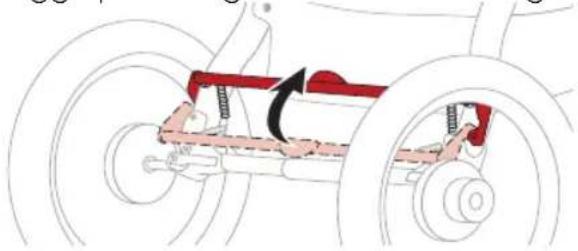

1. Lås upp parkeringsbromsen

För installation av bakre hjulen ska du lägga parkeringsbromsen i olåst läge.

Rotera snabbkopplingsspaken så att den vrids bort mot kopplingen.

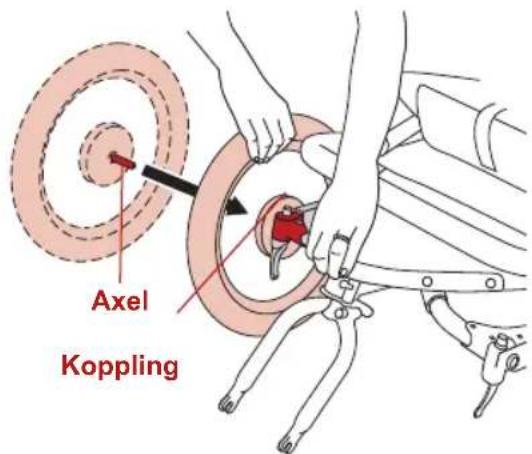

3. För in bakre hjulaxel

För in bakre hjulaxeln i hålet i bakre kopplingen. Om axeln inte glider in enkelt ska du lossa snabbkopplingens spännmutter för hand. För in axeln hela vägen i kopplingen tills axeln eller låsringen på axeln kommer i kontakt med kopplingen.

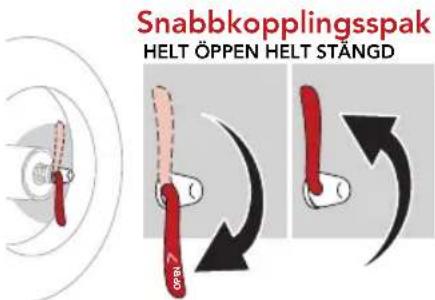

För att justera snabbkopplingen håller du snabbkopplingens kamspak i HELT ÖPPET läge med höger hand och drar åt spännmutter med vänster hand tills den sitter tätt mot kopplingen.

För att DRA ÅT spännmutter, drar du medurs.

För korrekt stängning av snabbkopplingen och säkring av bakhjulet i kopplingen, ska du se till att axeln är helt införd i kopplingen, samtidigt som du håller hjulet i den här positionen och vrider snabbkopplingen mot vagnen och i HELT STÄNGD position.

När den är helt stängd pekar kurvan på snabbkopplingen rakt mot kopplingen och vinklas lätt mot mitten av vagnen. För att generera tillräckligt med klämkraft är det nödvändigt att greppa med fingrarna runt kopplingen samtidigt som du stänger snabbkopplingsspaken. Rätt kraft krävs för att stänga snabbkopplingsspaken och det ska synas ett tydligt märke i handflatan.

WARNING

Det krävs avsevärd kraft för att säkra hjulklämman. Om du inte kan stänga snabbkopplingen helt utan att greppa med fingrarna runt kopplingen och snabbkopplingsspaken inte ger ett synligt avtryck i handen blir spänningen inte tillräcklig. Rotera spaken till HELT ÖPPEN position och vrid spännmuttern ett kvarts varv medurs och upprepa stängningsprocessen.

Om snabbkopplingsspaken inte kan roteras till HELT STÄNGD position roterar du spaken till HELT ÖPPEN position och vrider spännmuttern ett kvarts varv moturs. Upprepa stängningsprocessen.

För att LOSSA spännmuttern vri- der du den moturs.

DEMONTERA BAKHJUL

1. Lås upp parkeringsbromsen

Före demontering av bakre hjulen ska du lägga parkeringsbromsen i olåst läge.

2. Öpna snabbkopplingsspaken

Flytta hjulens snabbkopplingsspak från HELT LÄST läge till HELT ÖPPET läge.

3. Ta bort hjul

Höj hjulet några centimeter över mar- ken och dra ut hjulet ur kopplingen.

FRAMHJUL

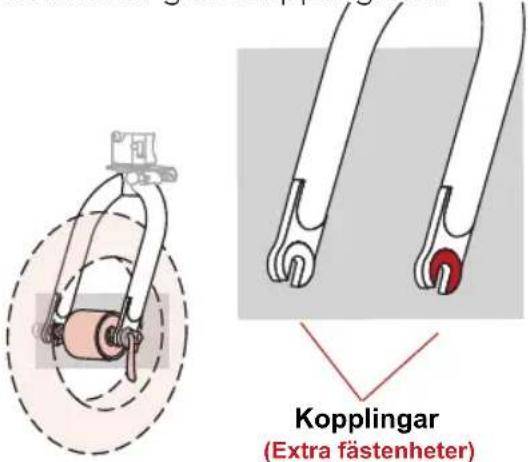

EXTRA KOPPLINGSENHETER

Din vagngaffel har en extra hjulkoppling som har utformats för att bidra till att hjulet kopplas loss från gaffeln om snabbkopplingen feljusteras och spänns. Hjulet kan fortfarande vara löst och wobbligt även med den här extra kopplingsenheten om snabbkopplingen inte har dragits åt tillräckligt och justeras. De extra kopplingsenheterna på vagnen är integrerade och ligger i de yttre delarna av gaffelkopplingarna.

WARNING

Det är väldigt viktigt att du inte tar bort eller kopplar ur de här extra kopplingsenheterna. De extra kopplingsenheterna fungerar som reserv vid kritisk justering. De extra kopplingsenheterna kan minska risken för att hjulet kopplas från gaffeln om snabbkopplingen inte justeras och spänns som den ska. Om du tar bort eller inaktiverar de extra kopplingsenheterna kan garantin bli ogiltig.

De extra kopplingsenheterna är inte en ersättning för korrekt snabbkopplingsinställning och -spänning.

Om du använder vagnen med felaktigt inställda och åtdragna hjul kan snabbkopplingen göra att hjulet vibrerar, wobblar eller lossnar från vagnen.

Gör en rutinkontroll med jämna mellanrum för att se att hjulen löper fritt och sitter fast ordentligt. Om hjulet inte är fullt inkopplat och rör sig lätt utåt måste det fixeras direkt.

FRAMHJULSINSTALLATION

1. Rotera snabbkopplingsspaken

Rotera snabbkopplingsspaken så att den vrids bort mot hjulet. Detta ställer det i HELT ÖPPEN position.

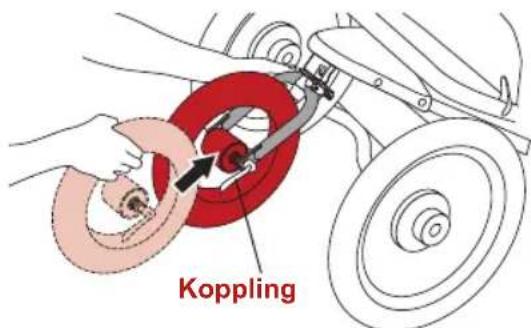

2. För in framhjulet

När du står framför främre delen på vagnen för du in hjulet mellan de båda gaffel-kopplingarna så att axeln får kontakt med övre delen av skårorna i kopppingen.

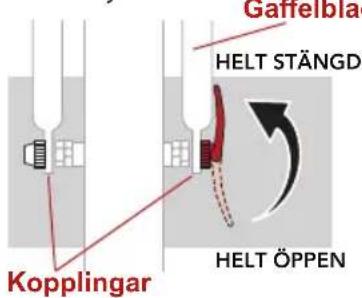

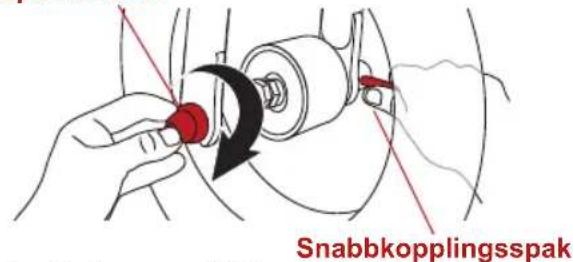

3. Justera snabbkopplingsspaken

För att justera snabbkopplingen håller du i snabbkopplingsspaken i HELT ÖPPEN position med höger hand så som visas på bilden.

Dra åt spännmuttern med vänster hand tills fingret är tätt mot gaffelkopplingen.

Spännmutter

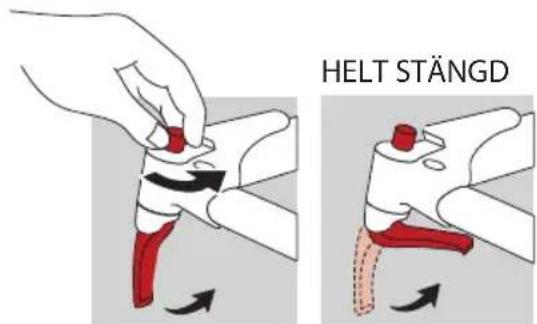

4. Stäng snabbkopplingsspaken

För att helt stänga snabbkopplingsspaken och säkra framhjulet i kopplingen ska du kontroller att axeln är i kontakt med övre delen av kopplingarna på båda sidor och att hjulet är helt centrerat.

Håll hjulet i den här positionen och rotera snabbkopplingsspaken uppåt och in i HELT STÄNGD position. När den är helt stängd ska kurvan på snabbkopplingen peka mot hjulet och vara parallell mot gaffelbladet. För att generera tillräckligt med klämkraft är det nödvändigt att greppa med fingrarna runt gaffelbladet samtidigt som du stänger snabbkopplingsspaken. Rätt kraft krävs för att stänga snabbkopplingsspaken och det ska synas ett tydligt märke i handflatan.

WARNING

Det krävs avsevärd kraft för att säkra hjulklämman. Om du inte kan stänga snabbkopplingen helt utan att greppa med fingrarna runt gaffelbladet och snabbkopplingsspaken inte ger ett synligt avtryck i handen blir spänningen inte tillräcklig.

Rotera spaken till HELT ÖPPEN position och vrid spännmuttern ett kvarts varv medurs och upprepa stängningsprocessen.

Om snabbkopplingsspaken inte kan roteras till HELT STÄNGD position roterar du spaken till HELT ÖPPEN position och vrider spännmuttern ett kvarts varv moturs. Upprepa stängningsprocessen.

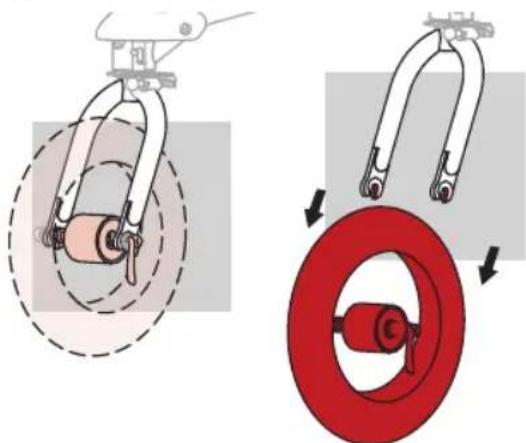

TA BORT FRAMHJUL

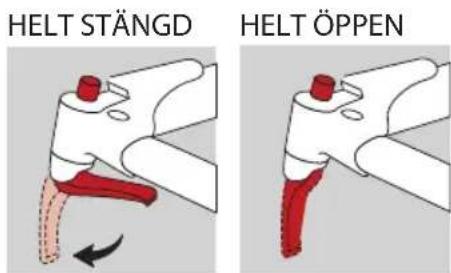

1. Öppna snabbkopplingsspaken

Flytta hjulens snabbkopplingsspak från HELT LÄST läge till HELT ÖPPET läge. Din framgaffel har integrerade extra kopplingsenheter som kräver att du lossar spännmuttern tillräckligt för att tillåta demontering av hjulet.

2. Ta bort framhjul

Höj framhjulet några cm från marken och tryck lätt på övre delen av hjulet med handflatan för att knacka ut hjulet ur framgaffeln.

Var försiktig när du fäller ihop eller fäller upp vagnen för att förhindra att du skadar fingrarna eller andra kroppsdelar.

WARNING

För att undvika skador får du aldrig fälla eller fälla upp vagnen med andra personer inom nära räckvidd för vagnen.

WARNING

Se till att alla låsenheter är inkopplade före användning.

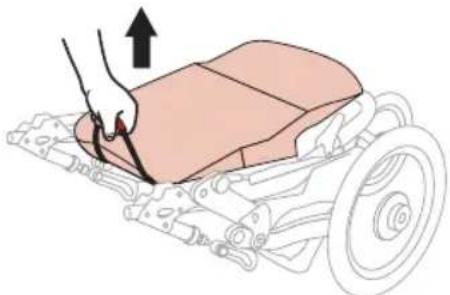

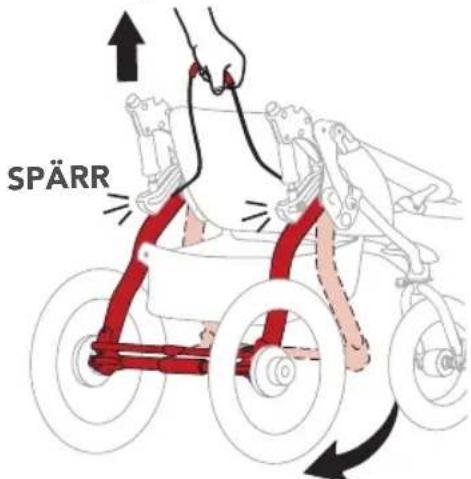

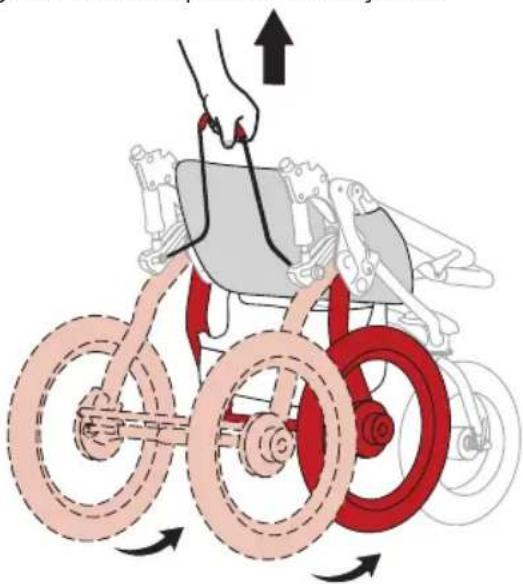

1. Lyft kopplingshandtaget för den röda ramen

Låt däcken ligga mot marken när vagnens svängarmar börjar svängas upp.

OBS! Vagnens svängarm kommer inte att svängas upp och snäppas fast i öppen och lås position.

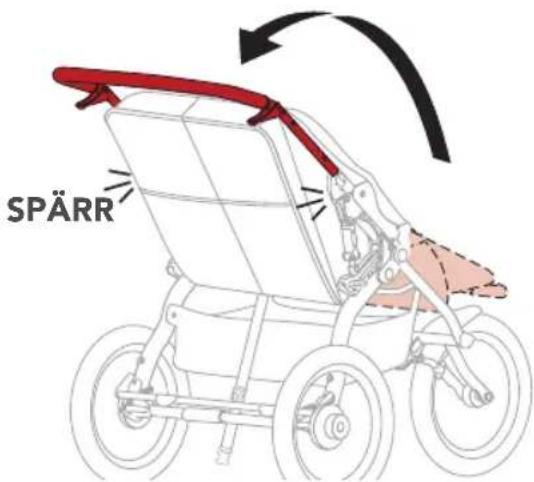

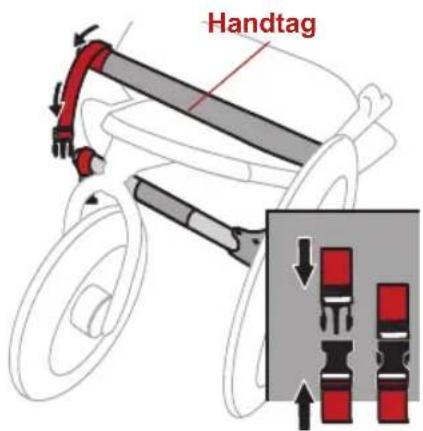

2. Rotera handtag

Lyft handtaget uppåt och släpp tillbaka tills den "snäpper" på plats i låst och upprätt position.

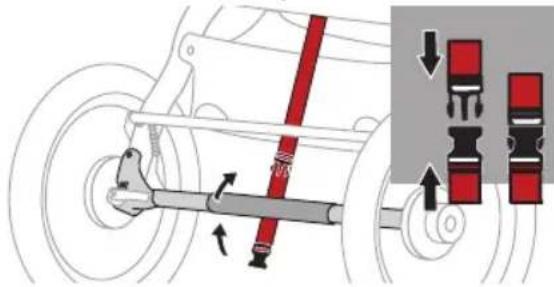

3. Fästa sätets kopplingsrem

Placera sätets kopplingsrem runt kryssröret och säkra det med spän- net.

▲ WARNING

Lägg inte sätets kopplingsrem runt eller över bromsspaken.

Sätets kopplingsrem måste vara korrekt fastsatt innan vagnen lastas.

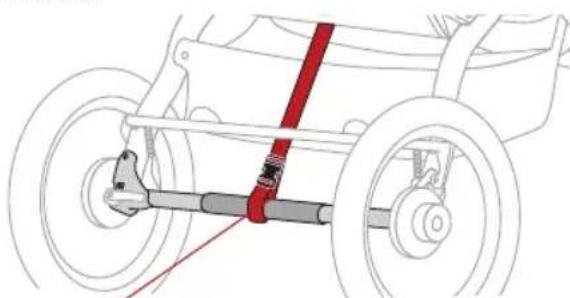

Sätets kopplingsrem korrekt fastsatt

VIK IHOP VAGN

1. Lås parkeringsbroms

Ställ in parkeringsbromsen i låst posi- tion.

2. Ta bort bort barnen från sätena

3. Töm vagnen

Ta bort innehåll från nedre shoppingkorgen och fickorna.

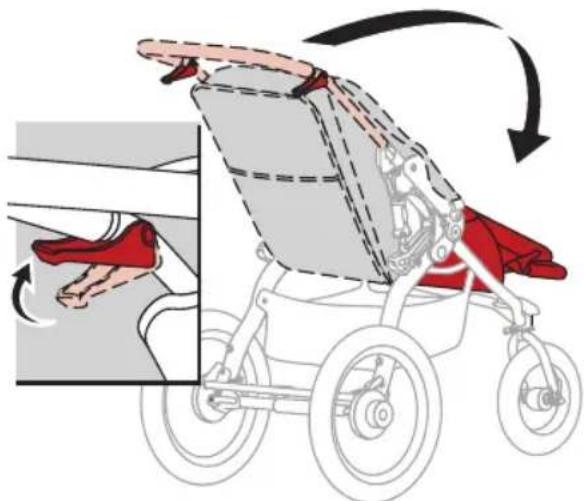

4. Rotera handtaget

Tryck på båda

handtagskopplingsspakarna samtidigt. Rotera handtaget framåt mot sätet.

5. Lyft kopplingshandtaget för den röda ramen

Gör ett kort ryck och släpp upp den röda ramens kopplingshandtag. Låt däcken vara i kontakt med marken, när vagnen fälls ihop mot framhjulet.

Använd fästet för handledsremmen för att säkra vagnen i hopfälld position.

8. Gör den mindre

Ta av fram- och bakhjulen för att göra den ännu mindre. Se avsnitten för att Ta bort bakhjul och Ta bot framhjul.

VAGNINSTÄLLNINGAR

VÄLJ GÅNG- ELLER TERRÄNGLÄGE

Om framgaffeln är i TERRÄNGLÄGE läses framgaffeln och framgaffeln/hjulet svänger inte åt vänster eller höger som det gör i GÅNGLÄGE.

WARNING

Kör aldrig i terräng med vagnen i gångläge.

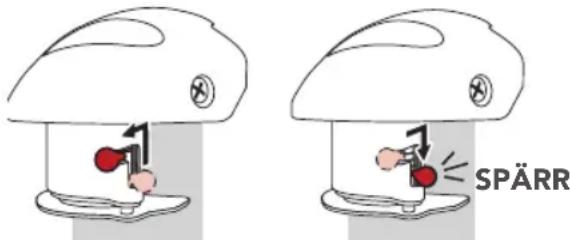

GÅNGLÄGE

Skjut svängratten uppåt och åt vänster. Gaffeln roterar nu 360 grader.

OBS! Vagnen levereras med framhjulet i gångläge.

TERRÄNGLÄGE

Skjut svängratten uppåt och åt höger. Ratten skjuts i nedåtgående position. Rotera gaffeln/hjulet tills det "snäpper" fast i farmåtläge.

GÄNGLÄGETERRÄNGLÄGE

KONTROLLERA DÄCKTRYCKET

Plasthjulen är gjorde för ett maximalt däcktryck på 2 bar. Det maximala trycket visas på hjulet intill ventilröret.

WARNING

Om däcken fylls över 2 bar kan det skada hjulet och/eller däcket och leda till minskad kontroll och personskada.

Aluminiumhjul kan ha däcken pumpade till det tryck som anges på däcket. Vi rekommenderar dock 2 bar för bekväm körning.

WARNING

Om däcken fylls över maximalt tryck som anges på däcket kan det skada fälgen och/eller däcket och leda till minskad kontroll och personskada.

JUSTERA SPÅRVIDD

Följ stegen nedan om vagnen drar åt vänster eller höger när framhjulet är i terrängläge och vagnen är på plant underlag och justera spårvidden.

WARNING

Gör inga rulltester med barn eller någon annan åkande i vagnen.

1. Töm vagnen

Ta bort innehåll från nedre shopping-korgen och fickorna.

2. Kontrollera däcktrycket

3. Stäl in vagnen på terrängläge

Dra svängratten åt höger. Ratten skjuts i nedåtgående position. Rotera gaffeln/hjulet tills det "snäpper" fast i framåtläge. Se avsnittet Välj gång- eller terrängläge.

4. Placera vagnen på jämn mark Leta upp en bit plan mark som är omkring 5 meter lång.

5. Rikta in bakre hjulaxlarna

Rikta in vagnen så bakre hjulaxlarna är vågrätta mot en rak linje.

Kör vagnen rakt framåt och släpp den för att se om drar åt höger eller vänster. Upprepa testet flera gånger.

Om vagnen hela tiden drar åt ett håll forstätter du till Fininställ spårvid.

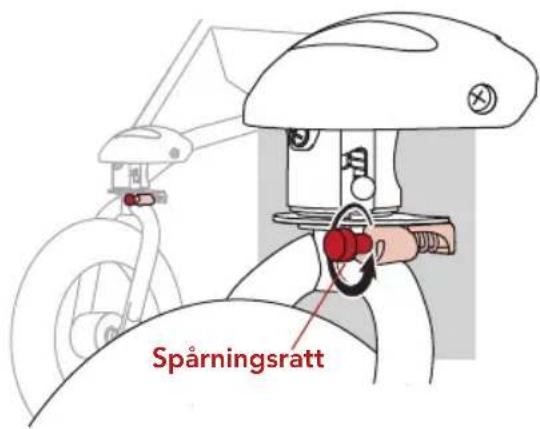

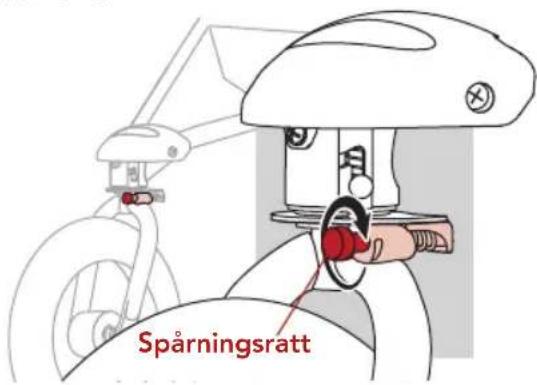

FININSTÄLL SPÅRVIDD

Om vagnen drar åt VÄNSTER

Om vagnen drar åt VÄNSTER vrider du spårviddsratten moturs upp till ett halvt varv.

Om vagnen drar åt HÖGER

Om vagnen drar åt HÖGER vrider du spårviddsratten medurs upp till ett halvt varv.

UPPREPA rultestet och justera efter behov tills vagnen rullar rakt.

VÄLJ STÖTDÄMPARINSTÄLLNING

1. Ta bort barnen från sätena

2. Ställ in stötdämparinställningen på position 2

Släpp upp snabbkopplingsratten och dra samtidigt vagnen bakåt, tills den kommer i position 2. Ratten ska "snäppa" på plats när den är i rätt position.

OBS! Varje gång vagnen fälls ihop övergår stötdämparna som standard till MJUKARE position.

STÄLLA IN PARKERINGSBROMS

Parkeringsbromsen hindrar vagnen från att röra sig vid lastning och urlastning. Parkeringsbromsen är inte utformad som en stoppbroms.

WARNING

Parkeringsbromsen är inte utformad som en stoppbroms. Bromsen ska inte användas för att sakta ned farten för vagnen, för om detta görs kan det leda till att vagnen stannar plötsligt, vilket i sin tur leder till minskad kontroll.

WARNING

Parkera inte i sluttningar. Parkeringsbromsen är avsedd för parkering av vagnen på platta ytor. Parkering i sluttningar kan leda till att den välter eller åker iväg.

För att lägga i parkeringsbromsen trycker du bromsspaken nedåt med foten på den röda fotpedalen – och se till att låssprinten aktiveras fullt i låsskivan.

LÅST POSITION

För att säkerställa att bromsen är rätt ilagd, försök rulla vagnen framåt och bakåt efter att du har ställt in bromsen. Om vagnen inte rullar ställs bromsen in korrekt.

För att släppa upp parkeringsbromsen lyfter du den röda fotpedalen med foten tills bromsen återgår i helt olåst position.

OLÅST POSITION

Detta fordon är avsett för två barn från 6 månader och upp till 17 kg per barn. Överskrid inte maxvikt, eftersom vagnen då blir instabil.

WARNING

Undvik allvarlig personskada till följd av att ett barn faller eller glider ur. Använd alltid säkerhetsbältet.

WARNING

Använd alltid remmen i kombination med midjebältet.

WARNING

Lämna aldrig barnen obevakat i vagnen, vare sig med eller utan parkeringsbroms ilagd.

1. Lägga i parkeringsbromsen

Rotera parkeringsbromsen nedåt till låst position.

OBS! Bakhjulen får inte rotera när parkeringsbromsen är ilagd.

2. Sätt fast barnet säkert i sätet

Dra en axelrem över varje axel. Placera bygelremmen mellan benen.

3. Spänn fast axelremmarna

För in båda axelremsfästena i bygeln.

OBS! Bygeln ska justeras så att den sitter ordentligt.

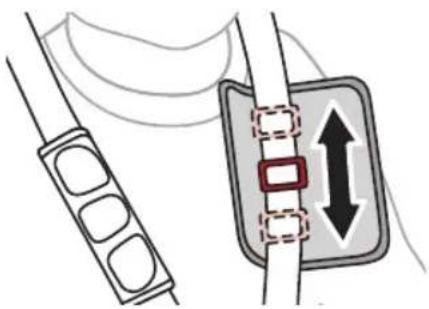

4. Justera höjden för axelremmen

Justera höjden för axelremmen för att sitta precis ovanför barnets axel.

Öppna Velcro-dynorna Skjut upp fästet eller skjut ned det för att justera remmarna. Säkerhetsbältet ska sitta bekvämt.

6. Dra åt lårremmarna

Justera lårremmarna så att de sitter bekvämt.

FÄSTA HANDLEDSREMMEN

Handledsremmen är utformad för att bidra till att skydda vagnen från att rulla iväg och att du ska tappa greppet om vagnen. Vid användning av vagnen ska du se till att remmen ligger över handleden.

WARNING

Om du inte använder handledsremmen kan det orsaka skada.

Säkra handledsremmen

Fäst remmens ögla säker över handleden.

Lägg i parkeringsbromsen innan du gör några sätesinställningar.

Håll ordentligt i ryggstödet när du justerar vagnens sits.

1. Luta sätet bakåt

Dra upp säkerhetsbältesspännet för att lossa remmarna.

2. Återgå till upprätt position

För att höja sätet lyfter du sätet bakåt med en hand och drar remmen nedåt med den andra.

När sätet/sätena är helt lutat är det större risk att vagnen välter bakåt och det kan resultera i olycka eller personskada, eftersom sätena och/eller den/de åkande kan komma i kontakt med jorden före handtaget.

WARNING

Kör alltid i terräng med vagnssätet i helt upprätt position. Vid körning i terräng med sätet lutat kan det uppstå instabilitet och personskada.

SPÄNNREM

En spännrem i mitten stödjer sufflettens centrala infästning. Den levereras förinställd från fabriken; den kan dock spännas om så behövs. Spänn denna rem för att förhindra att sätena lutar mot varandra.

Rotera suffletten bort från handtaget för ytterligare skugga.

BOB-vagnen är utrustad med en tillbehörsadapter som ger snabb inkoppling av BOB-vagnstillbehör.

De är enkelt att montera BOB- tillbehören med en knapptryckning, läs- och frånkopplingsdesign. Se avsnittet för Vagnstillbehör i den här handboken för mer information om alla tillgängliga tillbehör.

REGNSKYDD

Regnskyddet finns att köpa som tillbehör och ingår inte i förpackningen.

WARNING

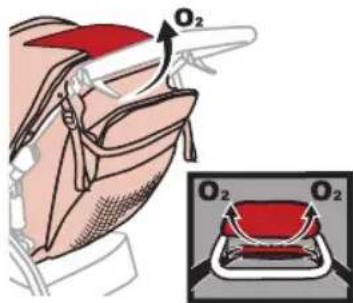

När du använder regnskyddet måste bakre luckan placeras korrekt för att säkerställa luftflöde till barnen.

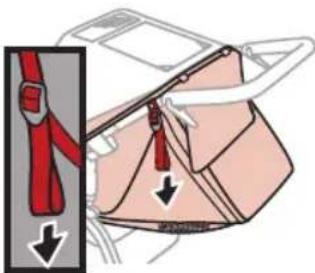

1. Justera sätespositionen

Dra sätesremmarna för att höja sätena i upprätt position.

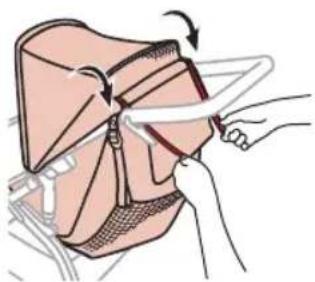

2. Lucka för förvaringsfönster

Lucka till förvaringsfönster i fickan för exponering av sufflettremmar.

Dra i sufflettremmarna och säkra för Velcro-ränder på baksidan av suffletten.

4. Förvara suffletten

Placera bakre sufflettfästet mot handtaget och fäll ihop suffletten up och över soltaket, med Velcro- remsor. remsor Inspektera öppningen på baksidan av vagnen för att se till att det finns plats mellan övre delen av ryggstödet och suffletten.

Efter installationen av vädet ska du bekräfta händelser på om Regnskyddet är inriktat med plats över sätesryggstödet och alla andra ventiler som är hindersfria.

UNDERHÅLL OCH SKÖTSEL

WARNING

Kontrollera däcktrycket före varje användning.

RENGÖRING

Materialet har fläckresistensbehandlatas, vilket gör rengöringarna enkla. Använd en svamp med mild tvållösning och kallt vatten (maxtemperaturen är 38 grader Celsius). Skölj noggrant med rent vatten för att få bort tvålen och låt den sedan torka. Använd inte rengöringsmedel.

Vi rekommenderar att du inspekterar vagnen före varje användning. Kontrollera däcktrycket. Kontrollera att alla skruvar, kopplingspunkter och fästen sitter ordentligt. Kontrollera alla hjulen för att se till att de är rätt fastsatta. Kontrollera om det finns slitage i materialet. Vi rekommenderar att du tar med dig vagnen till en BOB-återförsäljare för regelbunden inspektion och service.

FÖRVARING

Det är bäst att förvara vagnen inomhus när den inte används. Detta förlänger dess snygga utseende. Förlängd exponering av solens ultravioletta strålar kan göra att tyg, däck och plastdelar tappar färg.

TRANSPORT

Vagnen är utrustad med fyra små sätesfickor för barnen, två större fickor i ryggen och en shoppingkorg under vagnen.

▲ WARNING

Om du lägger till vikt till sätesryggstödet ändras tyngdpunkten för vagnen och ökar risken för att den ska välta bakåt och orsaka personskada. Av den här orsaken får aldrig sätesryggstödets bakfickor överskrida 1 kg och maxvikten för nedre shoppingkorgen är 4 kg.

Trots att sätesryggstöden är försett med dynor är det viktigt att komma ihåg att detta är det som dina barn lutar sig mot.

WARNING

Placera inga vassa föremål i fickorna i ryggstödet. Om ett barn lutar sig bakåt mot vassa föremål i ryggstödsfickorna kan det orsaka skada på den/de åkande.

VAGNSTILLBEHÖR

BOB erbjuder ett komplett utbud av tillbehör för din Revolution-vagn. Besök vår webbplats för information.

WARM & FUZZY OCH VARMA TÅR

Gör miljön varm och bekväm för dina barn. Warm & fuzzy och varma tår-fodret passar i alla BOB barnvagnssäten.

REGNSKYDD

Regnskyddet har en vattentät design som skyddar barnen från regn och vind, samtidigt som det går att seut. Se sidan 82 för användning.

SOLSKYDD

Solskyddet har utformats speciellt med rutnätsskärm som minskar solens skadliga UVA-/UVB-stårlar och bidrar till att ge skydd mot vinden och flygande insekter.

BRICKA

Brickan förs enkelt in i alla BOB-vagnar, och här kan du lägga upp snacks och frukt vid dina barns fingertoppar. Fälls ihop med vagnen.

BEGRÄNSAD GARANTI

För den här vagnen erbjuder vi en garanti för tillverkning och material på 2 år. Garantiperioden börjar i och med inköpsdatum. Behåll inköpskvittot som bevis.

Vid klagomål lämnar du tillbaka vagnen med kvittot. Garantin är begränsad till vagnar som har hanterats på rättt sätt och lämnas tillbaka i rent och bra skick.

Garantin täcker inte följande:

- naturligt slitage och skada på grund av för stor påverkan.

- skada orsakad av felaktig eller olämplig användning.

GARANTI ELLER INTE?

Textilier: Alla våra textilier uppfyller de högsta kraven när det gäller färgbeständighet vid UV-strålning. Däremot kommer alla material att tappa färg om de utsätts för UV-strålning. Detta är inte ett fel i materialet utan normalt slitage och ingen garanti gäller för det.

Bältesspänne: Om det uppstår problem med bältesspännet beror det ofta på att där finns smuts som kan sköljas bort.

Kontakta återförsäljaren omedelbart för garantiärenden. Du får råd och hjälp. Vid behandling av garantianspråk kan produktspecifika nedskrivningar gälla. Här hänvisar vi till de allmänna reglerna och villkoren som finns hos återförsäljaren.

ANVÄNDNING, SKÖTSEL OCH HANTERING

Vagnen måste behandlas i enlighet med instruktionerna. Vi påpekar uttryckligen att bara originaltillbehör eller reservdelar kan användas.

PRODUKTREGISTRERING

Gå till sidan www.bobgear.com för att registrera vagnen.

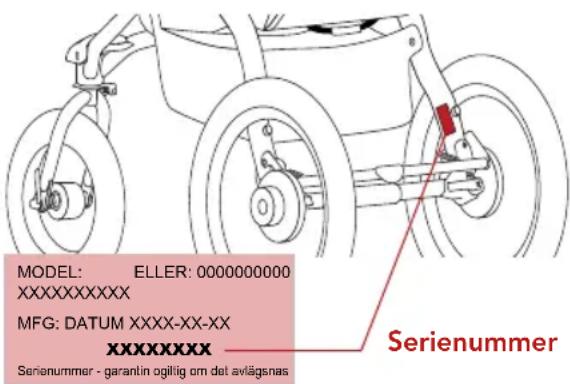

SERIENUMMER

Öppna vagnen. På baksidan av vagnen ska du se in på insidan av den högra svängarmen.

Copyright © 2013.
