BRUKSANVISNING 30 CA Compact KEW

VIKTIGT: Läs denna instruktionsbok innan högtryckstvätten tas i bruk.

Denna maskin är en högtryckstvätt som ger ett högt tryck. Ovarsam hantering kan medföra allvarliga personskador. En fullständig förståelse av innehållet i denna instruktionsbok hjälper dig att undvika skador på dig själv, människor i omgivningen samt på själva maskinen.

Innehåll 26 - 37 S

1.0 Modellöversikt 27

1.1 Märkplåt

1.2 Tekniska data

2.0 Bruksanvisning 28

Säkerhetsföreskrifter

2.1 Drifttagning

2.2 Vid drift

2.3 Säkerhetsanordningar på maskinen

2.4 Allmänt

3.0 Användarhandledning 30

3.1 Anslutningar

1. Högtrycksslang

2. Vattenanslutning

3. Elanslutning

4. Spolhandtag - tillbehör

5. Rengöringsmedel - doseringsenhet

3.2 Start

3.3 Drift

3.4 Spolrör, tryckreglering

3.5 Stopp

3.6 Placering av tillbehör, slang och kabel

3.7 Transport - körhandtag

3.8 Förvaring

4.0 Användningsområden och arbetsmetoder .. 34

4.1 Användningsområden

4.2 Arbetstryck

4.3 Rengöringsmedel

6.0 Underhåll och skötsel 36

6.1 Rengöring av högtrycksmunstycket

6.2 Rengöring av vattenfiltret

6.3 Rengöring av ventilationsöppningar

7.0 Felsökning och åtgärder.... 37

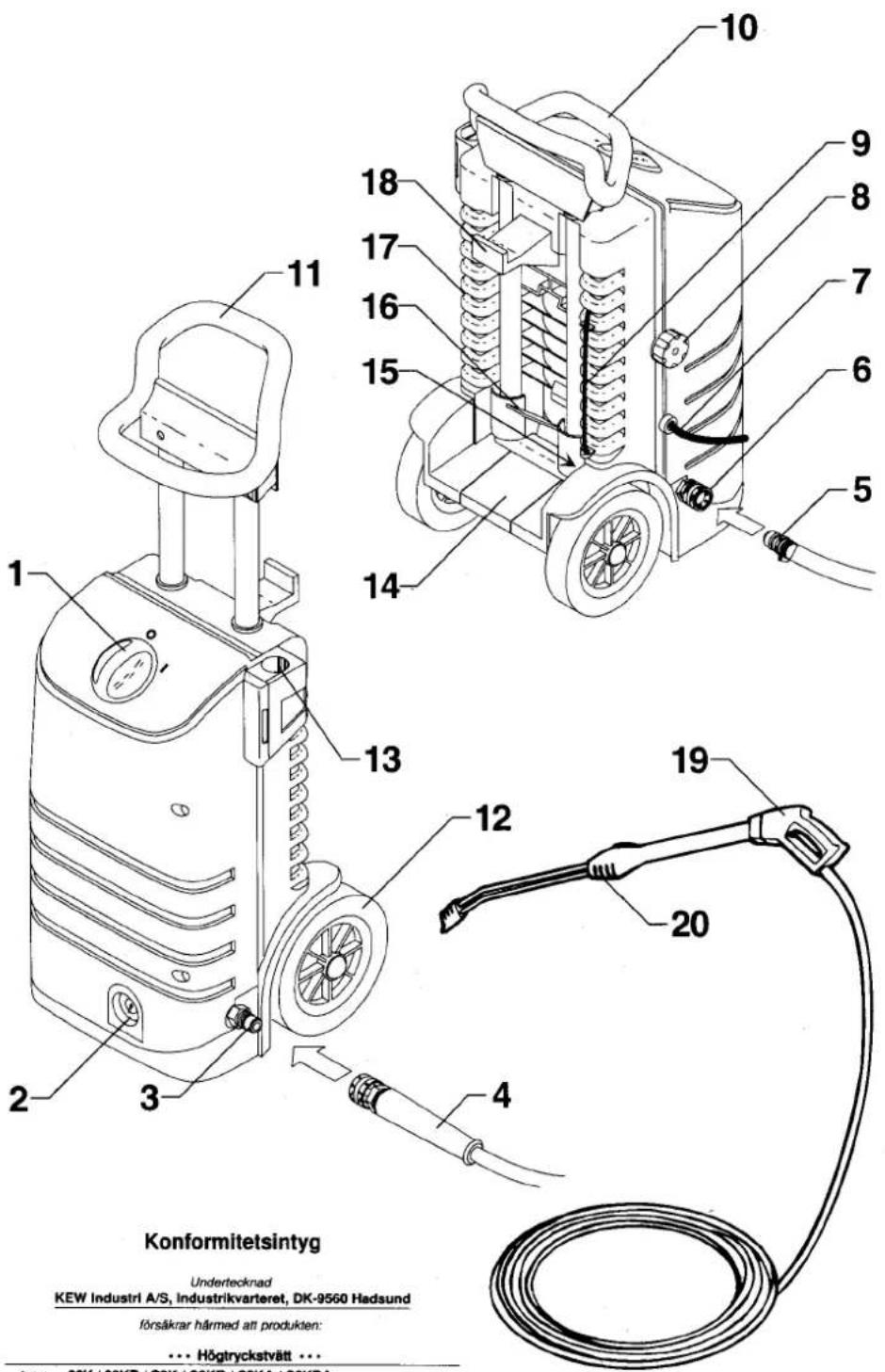

Beteckningar S

(se illustration på omslagets insida)

1. Start/stopp kontakt

2. Manometer

3. Anslutning av högtrycksslang

4. Högtrycksslang med snabbkoppling

5. Nippel till matarvattenslang

6. Anslutning av matarvatten (vattenfilter)

7. Elkabel

8. Doseringsenhet för rengöringsmedel

9. Sugslang för rengöringsmedel

10. Bärhandtag

11. Körhandtag

12. Hjul

13. Spolrörshållare

14. Fot/vipp-platta

15. Märkplåt, placering

16. Låsning för körhandtag

17. Ventilationsöppningar

18. Dunkhållare

19. Spolhandtag

20. Spolrör

KEW's miljöpolitik S

KEW har gjort det till en naturlig del av företagets grundidé att minska påverkan på vår miljö i mesta möjliga grad. Detta görs i den fortsatta utvecklingen inom alla delar av vår verksamhet, så att de flesta möjliga antalet delar i våra högtryckstvättar påverkar miljön så lite som möjligt.

Även denna produkt kännetecknas av KEW's miljö-tänkande.

Större delen av de plastkomponenter som ingår är tillverkade av det miljövänliga plastmaterialet polypropylen. Det grundmaterial som används kan återanvändas i andra plastmaterial vid kassation.

För att säkerställa möjligheten till återanvändning är plastdetaljerna i produkten märkta med återvinningssymboler och materialtyp.

Det är också en del av vår miljömedvetenhet att högtryckstvätten är underhållsfri. Det innebär att oljan i högtryckspumpen inte skall bytas ut. Oljan befinner sig i ett slutet system och byts endast vid servicetillfället.

I tillverkningen av denna högtryckstvätt utnyttjas den modernaste produktionsteknik som ger mindre föroreningar. Förbrukningen av inte nödvändiga hjälpmaterial är minimerad och i det avslutande produkttestet återanvänds testvattnet.

1.0 Modellöversikt

S

1.1 Märkplåt

Denna KEW högtryckstvätt har modellbeteckningen 30CA Compact. Modellbeteckningen framgår av

texten på kåpan.

Märkplåten (pos. 15) innehåller följande viktiga upplysningar:

1. Modell
2. Typ
3. Serienummer
4. Produktionsår
5. Kapacitet, vattenmängd
6. Max tryck, öppningstryck för cirkulationsventil
7. Arbetstryck
8. Max tillgångstryck
9. Max matarvattentemperatur

1. Motoreffekt
2. Frekvens
3. Spänning
4. Antalfaser
5. Motorns strömförbrukning
6. Varvtal
7. COS
8. Isolationsklassificering
9. Täthetsklassificering

1.2 Tekniska data

Modell	30CA Compact 30CA Compact 1
Pumptryck bar 160 150
Vattenmängd, min/max tryck l/min 11,5/10,3 10/9
Max tryck på matarvattnet bar 10 10
Självsug, max höjd m 1 1
Rengöringsmedelsdosering	%	0-5 0-5
Max temperatur på matarvattnet	°C	60 60
Motor, upptagen effekt	kW 3,4		2,8
Strömförbrukning	A	5,5	12
Elkabel, längd	m 8 8
Högtrycksslang, längd	m 10 10
Mått med uppfällt handtag	mm	(L:390 B:390 H:1015)	400x400x1000
Mått med nedfällt handtag	mm	(L:390 B:390 H:815)
Vikt utan slang och spolrör	kg	24 24
Spolrör:
Spridningsvinkel, högtryck/lågtryck	grader	15/65	15/65
Munstycksmarkering		035 03
Reaktionskraft, max	N/kp 26/2,65		20

Data uppgivna vid 3 bars matarvattentryck och vid 10°C varmt matarvatten.

Ljudnivå L _PA mätt med hänsyn till ISO 11202 [AVSTÅND 1 m] [MAX BELASTAD]: 83 dB(A).

Denna maskin är tillverkad i överensstämmelse med Lågspänningsdirektivet 73/23/EÖF och EMC-direktivet 89/336/EÖF med följande ändringar.

Rätt till ändringar förbehålles.

2.0 Bruksanvisning S

Innan denna högtryckstvätt tas i bruk måste följande avsnitt 2.0 Bruksanvisning och 3.0 Användar-handledning läsas mycket noggrannt. Samtliga föreskrifter och instruktioner måste följas för en säker användning och för skydd av användaren, omgivningen och maskinen.

2.1 Drifttagning

Lyft ur maskinen ur förpackningen och kontrollera att maskinen är felfri och komplett. Om något fel upptäcks eller om något saknas, bör säljaren kontaktas omgående.

Kontroll av elkabel

Elkabelns isolering måste vara helt felfri och utan sprickor.

Vid tveksamhet, kontakt behörig fackman eller din närmsta KEW serviceverkstad.

Kontroll av nätspänning

Kontrollera att märkspänningen som anges på märkplåten överensstämmer med nätspänningen.

Strömförbrukning, avsäkring

Kontrollera strömförbrukningen som anges på märkplåten och att rätt säkring är installerad för avsäkringen.

El-anslutning

Felaktig anslutning av maskinen kan medföra elfara.

1. Maskinen får endast anslutas till jordat uttag.
2. Vid tveksamhet om korrekt jordanslutning, kontakta behörig fackman innan installation.
3. Vi rekommenderar att maskinen ansluts till ett uttag försett med jordfelsbrytare (HFI), som bryter strömmen om överslag till jord överstiger 30mA i 30ms.
4. Anslut endast till elinstallation som är utförd av auktoriserad elinstallatör och med hänsyn till senaste utgåvan av IEC Installationsbestämmelser (Wiring Regulations).

Förlängningskabel

Om högtryckstvättens aktionsradie skall ökas, är det av säkerhetsskäl bättre att förlänga högtrycksslangen i stället för en förlängningskabel. Önskar ni ändå att använda förlängningskabel vid drift av en tre-fas högtryckstvätt, kan ni som vägledning använda kabeldimensionerna i nedanstående schema: (Användning av de nämnda kabeldimensionerna förutsätter att nätspänningen är stabil och motsvarar den på märkplåten angivna spänningen).

Tm	01016162532 Amp
	mm ^2 mm ^2 mm ^2 mm ^2
0-50 1	5 1,5 2,5 4,0
51-75 1	5 2,5 2,5 4,0
76-100	1,5 2,5 4,0 6,0

Observera: Vid användning av förlängningskabel måste jordad kontakt användas och vara inkopplad enligt gällande elföreskrifter.

1. Förlängningskabel, stick-kontakt och uttag skall vara vattentäta.
2. Använd alltid samma typ av kabel som är monterad på maskinen. D.v.s. jordad och avsedd för utomhusbruk. Vid tveksamhet, kontakta behörig fackman eller din närmaste KEW serviceverkstad.
3. Anslutningskabeln och förlängningskablar skall hållas torra och får inte ligga löst på marken.
4. Kontrollera alltid alla elkablar. Se till att de inte är skadade.

2.2 Vid drift

Denna maskin ger ett högt tryck. Ovarsam hantering kan medföra allvarliga personskador. Det är mycket viktigt att följande regler alltid iakttas:

1. WARNING! Rikta aldrig vattenstrålen mot människor, djur, elinstallationer eller mot själva maskinen.
2. WARNING! Försök aldrig rengöra kläder eller skor som du eller andra har på sig.
3. Skyddsglasögon bör användas vid arbete med högtryckstvätten.
4. Arbeta aldrig barfota eller med sandaler.
5. Användaren och personer som befinner sig i omedelbar närhet till arbetsområdet bör skyddas mot stänk.

1. Låt aldrig minderåriga använda 30CA Compact
2. Maskinen skall placeras så långt som möjligt från rengöringsplatsen.
3. Låt endast instruerad personal använda maskinen.
4. Maskinen får endast startas när högtrycksslangen är korrekt ansluten.
5. Spolhandtag och spolrör påverkas av en rekylkraft när maskinen används - håll därför alltid spolröret med båda händerna.
6. Vid arbetspauser stängs maskinen genom att vrida start/stopp knappen till pos. O, och utlösargreppet på spolhandtaget säkras med låsanordningen för att förhindra oavsiktligt hantering.
7. Utlösargreppet får endast aktiveras med handen, det får inte låsas fast, bindas eller på annat sätt fixeras.
8. Undvik skadlig påverkan på högtrycksslangen, som t ex överkörning, klämning, dragning, knutar etc. samt kontakt med olja och vassa eller varma föremål, då detta kan skada slangen.
9. Skållningsrisk! Demontera aldrig högtrycksslang eller matarvattenslang när maskinen är i drift. Stäng av maskinen och vattentillförseln och aktivera spolhandtaget innan högtrycksslangen eller matarvattenslangen demonteras.
10. Dra aldrig i elkabeln när stickkontakten skall lossas från eluttaget.
11. Stäng alltid av maskinen innan du kopplar ur eventuell förlängningskabel.
12. Undvik skadlig påverkan på elkabeln, som t ex överkörning, klämning, dragning, knutar etc. samt kontakt med olja och vassa eller varma föremål.
13. Maskinen får användas i områden klassificerade som ZON 2.

Viktigt: OFFSHORE

Maskinen får inte användas i explosionsfarliga områden (i enlighet med EEN-50014).

1. WARNING! Högtrycksslangar, munstycken och kopplingar är viktiga för säkerheten vid användning av maskinen. Använd endast de av KEW rekommenderade högtrycksslangar, munstycken och kopplingar.
2. Använd endast KEW original tillbehör och reservdelar.
3. Om maskinen varit utsatt för frost, får aldrig maskinen startas innan pump, slangar och tillbehör är tinade.
4. Maskinen får inte övertäckas under drift.

2.3 Säkerhetsanordningar på maskinen

Automatisk start/stopp

Maskinen är utrustad med en start/stoppfunktion, som automatiskt stannar maskinen när spolhandtaget stängs eller om munstycket blockeras. Start/stoppfunktionen gör att trycket aldrig kan överstiga arbetstrycket med mer än 20 bar. Vid detta tryck stannar maskinen automatiskt.

Motorsäkring

Elmotorn är försedd med ett överströmsrelä som skyddar mot överbelastning. Vid förhöjd strömförbrukning (feldrift) bryts strömförsörjningen till motorn automatiskt.

2.4 Allmänt

1. Högtryckstvättning av asbesthaltiga material är förbjudet om inte specialutrustning används.
2. Personer påverkade av alkohol, narkotiska preparat eller medicin får inte använda maskinen.
3. Vidrör inte stickkontakten eller nätuttag med våta händer.
4. OBS! Denna maskin är konstruerad för användning av KEW rekommenderade rengöringsmedel. Användning av aggressiva rengöringsmedel eller kemikalier, kan skada utrustningen och miljön.
5. Vid användning av rengöringsmedel ska de medföljande instruktionerna noga följas.
6. Tag alltid ut stickkontakten före rengöring eller underhåll av maskinen.
7. Om anslutningskabeln blivit skadad skall den bytas av KEW auktoriserad serviceverkstad för att undvika fara. (OBS! Typ Y-anslutning: Det krävs specialverktyg för att ta isär maskinen).
8. Maskinen får inte användas om anslutningskabeln eller andra viktiga delar av utrustningen är skadade - t ex säkerhetsanordningar, högtrycksslangar, spolhandtag, kåpa.
9. Det vilar på användaren att rätta sig efter nationella arbetsmiljö- och arbetarskyddsregler för "arbete med högtryckstvättar".

3.0 Användarhandledning S

3.1 Anslutningar

1. Högtrycksslang

Max förlängningsslang: 10 m.

Använd endast KEW högtrycksslangar.

Högtrycksslangen, som är märkt med max arbetstryck och temperatur, ansluts till avgångsnippeln (1) med snabbkopplingen (2).

2. Vattenanslutning

Viktigt! Använd endast vatten av god kvalitet.

Garantin omfattar inte skador förorsakade av orenheter i matarvattnet.

Min. slanglängd: 6 m 1/2".

Rengör vattenfiltret varje månad.

Max. vattentryck: 10 bar.

Låt vattnet flöda genom slangen så att eventuella smutspartiklar spolas bort. Rengör alla kopplingar från smuts. Matarvattenslangen monteras på vattenanslutningens snabbkoppling (1). Vattentillförseln måste vara minst 720 lit/tim (12 lit/min). Om det finns risk för smuts (t.ex. flytsand) i matarvattnet skall det förutom tvättens interna filter, monteras ett externt sandfilter. Kontakta din KEW-återförsäljare för ytterligare information.

OBSERVERA: Anslutning till kommunalt vatten skall göras i enlighet med gällande föreskrifter.

Självsug; se avsnitt 5.0.

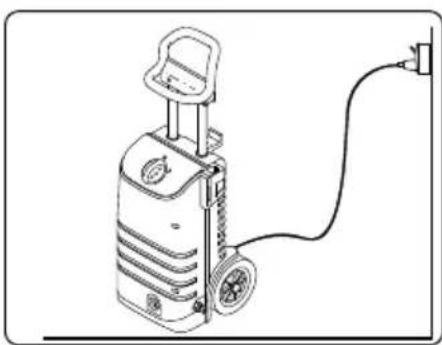

3. Elanslutning

Anslut endast till godkänt jordat nätuttag.

Anslut endast till godkänt jordat nätuttag.

Kontrollera spänning, säkring, kablar och förlängningskablar enligt avsnitt 2.1.

Rengör sticknippeln från eventuella orenheter varje gång spolröret varit demonterat.

Max reaktionskraft på spolhandtag och spolrör - se avsnitt "1.2 Tekniska data".

Skjut spolhandtagets grå snabbkopplingsgrepp (1) framåt. Stick in spolrörets sticknippel (2) i kopplingen och släpp snabbkopplingsgreppet. Dra spolröret eller tillbehöret framåt och kontrollera monteringen innan högtryckstvätten startas.

5. Rengöringsmedel - doseringsenhet

Använd lättalkaliskt rengöringsmedel. Använd ej aggressiva medel som kan skada utrustningen och miljön. Spola rent efter användning.

VIKTIGT: Vrid alltid till läge 0 när ren-göringsmedel inte används.

Rengöringsmedel injiceras under lågtrycksdrift via det inbyggda doseringssystemet (1). Dunken kan placeras på dunkhållaren (2) eller på golvet. Doseringsenhetens sugslang med filter (3) är placerad på maskinens högra sida sett bakifrån. Sugslang med filter (3) förs ner i dunken. Den önskade doseringen väljs steglöst (0-5%), genom att vrida greppet (1) moturs tills önskad siffra står mitt för pilmarkeringen. Efter avslutad användning av rengöringsmedel genomsköljs systemet med rent vatten på steg 5 under ca 1 minut och ratten vrids därefter medurs till steg 0.

3.2 Start

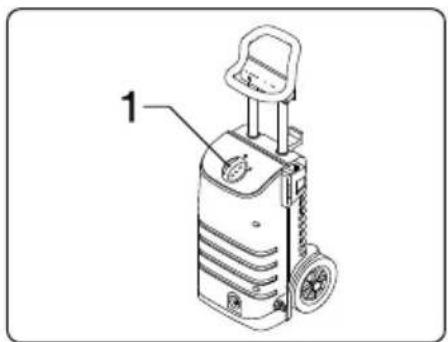

Vrid startknappen (1) till läge I.

Öppna vattenkranen. Aktivera spolhandtaget med spolröret inställt på lågtryck ( eller utan monterat spolrör) och låt vattnet löpa igenom tills all luft är ute ur anslutningsslangen och pumpen. Vid start kan trycket vara oregelbundet, beroende på luft i pumpsystemet. Efter en kort tids drift är luften ute ur systemet, och trycket blir stabilt. Vrid startknappen (1) till läge I.

OBSERVERA! Maskinen har en automatisk start/stopp funktion. När spolhandtaget släpps, stannar maskinen automatiskt. Maskinen kan endast återstartas genom att aktivera spolhandtaget.

3.3 Drift

Håll alltid spolröret med bägge händerna!

Lås alltid spolhandtaget när maskinen inte används.

Högryckstvätten aktiveras med spolhandtagets utlösargrepp (1). När högtryckstvätten inte används, låses spolhandtaget genom att vrida säkringsgreppet (2) till position 0.

3.4 Spolrör, tryckreglering

Medurs (B): högtryck

Moturs (A): lågtryck/tillsättning av rengöringsmedel

Spolröret är försett med 2 munstycken, ett för högtryck och ett för lågtryck. När reducerventilen (1) är helt stängd (medurs-B) används endast högtrycksmunstycket - högtrycksdrift. När reducerventilen är helt öppen (moturs-A) används bägge spolrören - lågtrycksdrift/ tillsättning av rengöringsmedel. Trycket kan varieras steglöst mellan dessa inställningar.

3.5 Stopp

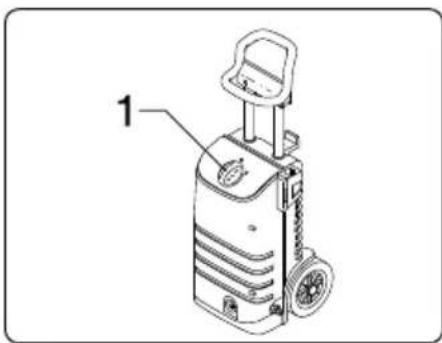

Vrid startknappen (1) till läge O.

Stanna maskinen genom att vrida startknappen (1) till läge O. Ta ut stickkontakten från eluttaget. Stäng vattenkranen och aktivera spolhandtaget för att få ur trycket ur högtrycksslangen. Demontera högtrycksslangen och matarvattenslangen.

OBSERVERA! Maskinen har en automatisk start/stopp funktion. När spolhandtaget släpps, stannar maskinen automatiskt. Maskinen kan endast återstartas genom att aktivera spolhandtaget.

Om motorn löst ut på grund av överbelastningssystemet skall maskinen återstartas på start/stopp kontakten med utgångsläge O. (Se avsnitt "7.0 Felsökning och åtgärder").

3.6 Placering av tillbehör, slang och kabel

Spolrör i spolrörshållaren (1).

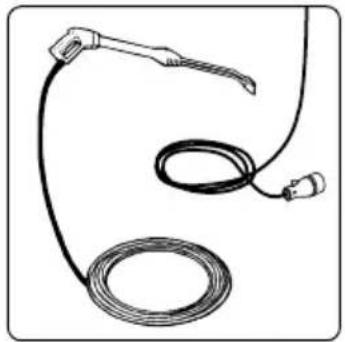

Elkabel och högtrycksslang på handtaget (2).

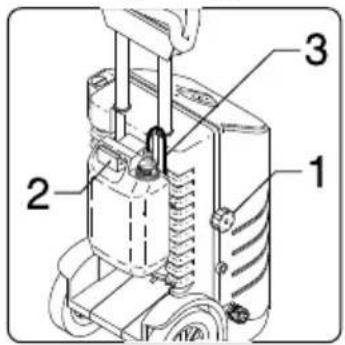

Dunk på dunkhållaren (3).

Spolröret placeras i spolrörshållaren (1) med munstycket uppåt. Elkabeln rullas upp och hängs på körhandtaget (2). Därefter rullas högtrycksslangen upp och placeras på elkabeln.

3.7 Transport - körhandtag

Lyftpunkter: handtag (3) och eventuellt under bottens framkant (4).

Maskinen är försedd med körhandtag (1) och hjul, så den är lätt att transportera. Körhandtaget kan skjutas upp och ner efter behov. Tryck på utlösaren (2) och drag handtaget uppåt till det hörs ett litet klick och handtaget är i högsta läget. Genom att trycka på utlösaren (2) kan handtaget skjutas ned igen. Manuellt lyft görs med handtaget (3) när det är helt nedfällt och eventuellt under bottens framkant (4). Kranlyft görs med handtaget (3) - använd lyftband.

3.8 Förvaring

Förvaras frostfritt!

Töm pump, slang och tillbehör på vatten innan förvaring.

Innan maskinen vinterförvaras, skall pump, slang och tillbehör tömmas helt på vatten enligt följande:

1. Stanna maskinen och demontera matarvattenslangen samt tillbehör.
2. Starta maskinen igen och aktivera spolhandtaget. Låt maskinen gå tills det inte längre kommer ut något vatten ur spolhandtaget.
3. Stanna maskinen och demontera högtrycksslangen.

FROSTSKYDD: Om förvaringsplatsen inte är frostfri, skall maskinen skyddas med frostskyddsvätska, och slangar och tillbehör skall tömmas på vatten.

4.0 Användningsområden och arbetsmetoder S

4.1 Användningsområden

De vanligaste arbetsområdena för denna maskin är följande:

Lantbruk Rengöring av maskiner, redskap, stall, inventarier och byggnader.

Transportsektorn Rengöring av lättare fordon, motortvätt, etc.

Lättare industri Avfettning samt rengöring av maskiner, material och fordon.

Hushållet Bil, motorcykel, båt, husvagn, trailer, stenplattor, staket, hustak, uthus, växthus, utegrill, trädgårdsmöbler m.m.

4.2 Arbetstryck

Högtryckstvätten kan användas med högt eller lågt tryck.

Lågtryck Används först och främst vid utläggning av rengöringsmedel och vid avsköljning.

Högtryck Används vid själva rengöringen.

4.3 Rengöringsmedel

Den effektivaste rengöringen uppnås vid användning av rengöringsmedel i kombination med högtrycksrengöring. KEW erbjuder en rad produkter utvecklade speciellt för högtrycksrengöring inom följande användningsområden:

Rengöring av byggnader, maskiner, stall Desinfektion

Kontakta din KEW-återförsäljare för information om de produkter som passar bäst för dina behov.

Användningsmetod och dosering av de enskilda produkterna framgår av produktetiketterna eller databladet. Inställning av doseringen görs på högtryckstvätten.

Högtryckstvätten har inbyggd injektor, som injicerar rengöringsmedel till vattnet när tvätten kör på lågtryck. Doseringsenheten kan steglöst dosera rengöringsmedel inom området 0-5%, och därmed kommer de flesta rengöringsuppgifter att vara täckta, se även avsnitt 3.1.5.

Omsällning från utläggning av rengöringsmedel under lågtryck till tvätt under högtryck görs på spolröret.

D.v.s. inga delar skall monteras av eller på vid normal användning av rengöringsmedel.

Vid skumrengöring monteras en skuminjektor mellan högtryckstvätten och högtrycksslangen. Sugslangen på injektorn förs ner i skumrengöringsmedlet. Skumröret monteras på spolhandtaget. Efter utläggning demonteras skuminjektorn och skumröret ersätts med spolröret och tvättningen kan påbörjas.

Användningsområden och arbetsmetoder S

4.5 Arbetsmetoder

Denna högtryckstvätt är konstruerad för rengöring enligt den s.k. 2-stegsmetoden.

STEG 1 Utläggning av rengöringsmedel

STEG 2 Högtryckstvättning

I praktiken bestäms arbetsprocessen i förhållande till den konkreta uppgiften, men normalt används följande arbetsmetod:

1. Rengöringsmedel läggs på under lågtryck. Doseringen beror på föroreningen och objektet, och inställningen görs på doseringsenheten.
2. Låt medlet verka. Rengöringsmedlet måste verka på ytan en kort stund- normalt några minuter - innan tvättningen påbörjas.
3. Högtryckstvättning. Högtryckstvättningen genomförs. Arbeta i sidled nerifrån och uppåt.
4. Eftersköljning. Görs för att skölja bort eventuell lös smuts från ytan.

Bästa rengöringsresultat uppnås om följande punkter följs:

Punkt 1

Normalt sker alltid påläggning på en torr yta. Om rengöringsmedlet läggs på en våt yta kan medlet få svårt att tränga ner i smutsen och rengöringsresultatet försämras.

Punkt 2

Vid påläggning på stora, lodräta ytor (t ex en målad vägg) skall detta normalt göras nerifrån och uppåt. Härmed undviks att rengöringsmedlet rinner i kanaler och att ränder uppstår på ytan.

Punkt 3

Vid högtryckstvättning skall arbetet ske så att högtrycksvattnet inte rinner över den ännu icke rengjorda ytan.

5.0 Självsug

Högtryckstvätten är självsugande och kan försörjas från en tank, sjö eller annat vattendrag. Vid sugdrift skall matarvattenslangen och pumpen vara fylld med vatten före start. Sughöjden är beroende på vattnets temperatur. Max sughöjd 1 m uppnås med kallt vatten upp till 10°C.

Om det finns risk för smutspartiklar (t ex flytsand) i matarvattnet skall förutom det inbyggda filtret, monteras ett yttre flytsandfilter. Kontakta din KEW återförsäljare för mer information.

6.0 Underhåll och skötsel S

Denna KEW högtryckstvätt är underhållsfri och pumpen kräver därför ingen speciell kontroll vid den dagliga användningen.

Tag ändå för vana att kontrollera följande punkter:

Innan matarvattenslangen och högtrycksslangen monteras sköljs samtliga snabbkopplingar rena från eventuell smuts eller sand.

Innan spolrör eller tillbehör monteras i spolhandtaget, startas maskinen och snabbkopplingen sköljs ren från eventuell smuts eller sand.

Efter användning av injektorn måste injektorsystemet sköljas med rent vatten för att undvika uttorkning eller tilltäppning av systemet.

Vattenfiltret rengörs minst en gång i månaden, eller oftare vid behov. (Se avsnitt 6.2).

Maskinen skall förvaras frostfritt. Skulle maskinen frysa får den inte startas förrän upptining skett. Tina även slangar och tillbehör innan maskinen startas. STARTA ALDRIG EN FRUSEN MA-SKIN!

6.1 Rengöring av högtrycksmunstycket

Om munstycket är blockerat, höjs pumptrycket och munstycket måste rengöras.

1. Stäng av maskinen och demontera spolröret.
2. Rengör munstycket försiktigt. Använd ev. KEW rensnål nr 6401654.
   VIKTIGT! Rensnålen får ENDAST användas när munstycket är demonterat.
3. Skölj munstycksröret framifrån och bakåt med vatten.
4. Om trycket fortfarande är för högt, upprepa punkterna 1-3.

6.2 Rengöring av vattenfiltret

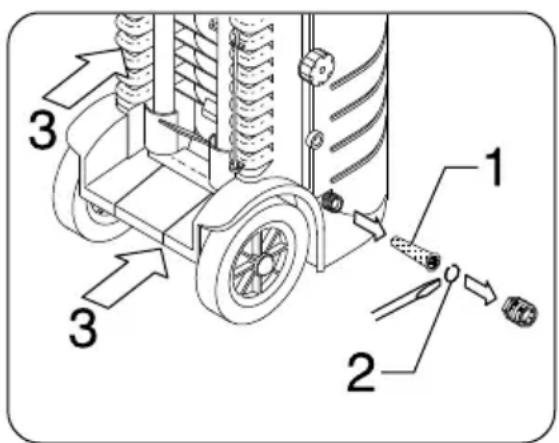

Vattenfiltret (1) skall rengöras minst en gång i måna- den, eller oftare vid behov. Ta bort låsringen (2) med en skruvmejsel, och ta ut vattenfiltret. Större partik- lar tas bort och filtret sköljs noggrannt. Vattenfiltret skall sättas tillbaka innan maskinen åter tas i bruk.

6.3 Rengöring av ventilations öppningar

Maskinen skall hållas ren, så att kylluft fritt kan passera genom öppningarna i maskinens sidor och botten (3). Undvik att vatten tränger in i maskinen genom öppningarna.

7.0 Felsökning och åtgärder S

En KEW högryckstvätt kännetecknas alltid av högsta kvalitet och förtjänar därför bästa service. För att förhindra onödiga problem, ber vi dig att kontrollera följande innan du kontaktar KEW serviceorganisation.

Fel Orsak Åtgård
Motorn startar inte Stickkontakt inte inkopplad Anslut kontakten.Defekt stickkontakt Pröva annan stickkontakt.Säkring har löst ut Byt säkring.Defekt förlängningskabel Pröva utan förlängningskabel.
Motorn stannar Säkring har löst ut Byt säkring.Felaktig nätspänning Kontrollera att nätspänningen överensstämmermed data på märkplåten.Överströmbrytare aktiverad Återstarta med utgångspunkt i läge O. *)
Säkringen går Byt till en säkring som är större än maskinensampereförbrukning.
Pumptrycket för högt Munstycket delvis blockerat Rengör munstycket (se avsnitt 6.1).(Kontrollera om vattenfilter saknas).Demontera högtrycksförlängningsslangen ochpröva igen. (Förlängningsslang max 10 m).
Pumptrycket är ojämnt	Luft i matarvattenslangen/pumpenFör liten vattentillförselVattenfiltret blockeratKlämda slangarFör lång högtrycksslang	Kör maskinen med öppet spolhandtag ochspolröret på lågtryck tills trycket är jämnt.Kontrollera att vattenmängden motsvarerspecifikationerna.OBS! Undvik långa, smala slangar (min 12 ").Rengör filtret (se avsnitt 6.2).Räta ut slangarna.Demontera högtrycksförlängningsslangen ochpröva igen. (Förlängningsslang max 10 m).
Trycket är för lågt,men lugnt	Munstycket utslitetSmuts i omloppsventilen	Byt munstycke.Aktivera och släpp spolhandtaget snabbt 5gånger efter varandra.
Motorn startar men ingetarbetstryck	Pump/slangar eller tillbehörfrusnaMatarvatten saknasVattenfiltret blockeratMunstycket blockerat	Tina upp pump/slangar eller tillbehör.Anslut vatten.Rengör filtret (se avsnitt 6.2).Rengör munstycket (se avsnitt 6.1).
Motorn startar oregel-bundet av sig själv	Pump, högtrycksslang ellerspolhandtag otäta	Kontakta närmaste KEW serviceverkstad.
*) Överströmbrytareaktiverad	Felaktig nätspänningFör lång förlängningskabelSvängning i nätspänningenMunstycket delvis blockerat	Se avsnitt 2.1.Se tabell avsnitt 2.1.Återstarta maskinen.Rengör munstycket (se 6.1).
Maskinen återstartas med utgångspunkt i läge O. Vänta eventuellt tills motorn kallnat.

Om andra fel än de beskrivna förekommer, tag kontakt med närmaste KEW serviceverkstad.

typ : 03K / 03KR / C3K / C3KR / C3KA / C3KRA
03KSA / C3KSA / C3KRSA
P436 / P457 / P478

år konstruerad och framståld i överensstämmelse med bestämmelserna i följande direktiv med följande ändringar:

Direktiv	Tillämpade standarder
Maskindirektivet 89/392/EEC	EN 292-1, EN 292-2
Lågspänningsdirektivet 73/23/EEC	EN 60 335-1
EMC-direktivet 89/336/EEC	EN 55 014
EN 61 000-3-2, EN 61 000-3-3, EN 50 081-1, EN 50 082-2

Hadsund, Danmark 01.04.1996

Uttärdandeort och datum

Anton Sørensen

V. direktör, utveckling
