BRUKSANVISNING CW-22BCB Lyfco

Spara tid och pengar. Innan du ringer efter service, läs i slutet på den här bruksanvisningen. Där finns en lista över mindre fel som du själv kan rätta till.

Index

I. Allmänna säkerhetsföreskrifter ....3
II. Tekniska data ....4
III. Ritning över delarna....4
IV. Kopplingsschema....5
V. Användning ....5
VI. Särskilda försiktighetsåtgärder....6
VII. Underhåll....6
VIII. Felsökning....7

I. ALLMÄNNA SÄKERHETSFÖRESKRIFTER

- Efter att vinkylen tagits upp ur förpackningen, säkerställ att den är hel och i god kondition. Vid tveksamheter, använd den inte, utan kontakta ett auktoriserat servicecenter.

- Plastpåsar, spikar etc. bör hållas utom räckhåll för barn. Läs igenom bruksanvisningen noggrant och kontrollera att märkdatan på märkskylten stämmer överens med din anslutningsspänning.

- Lämna aldrig apparaten oövervakad när den används.

- Lämna aldrig apparaten oövervakad när du tar ut, eller lägger in, dryck i kylen. Förvaras utom räckhåll för barn och personer med kognitiv funktionsnedsättning.

- Undersök regelbundet sladden efter skador. Använd aldrig apparaten om sladden eller apparaten visar några tecken på skador.

- Flytta aldrig apparaten genom att dra i sladden. Säkerställ att sladden inte kan fastna på något sätt. Snurra inte sladden runt apparaten, och böj den inte. Håll nätsladden på avständ från värmekällor.

- Använd endast apparaten för hushållsbruk och så som indikeras i denna anvisning.

- Om sladden skulle få skador eller om någon säkring bränns, måste sladden bytas ut av en behörig, kvalificerad serviceelektriker(*).

- Använd aldrig apparaten i närheten av varma ytor eller i direkt solljus.

- Använd aldrig apparaten utomhus och placera den alltid i en torr miljö.

- Denna vinkyl bör endast användas enligt specifikationerna Tillverkaren kan inte hållas ansvarig för några skador orsakade av felaktig användning eller reparationer som utförts av okvalificerad personal.

- Innan du rengör vinkylen, se till att nätsladden är utdragen. Rengör aldrig enheten med något syrapreparat, medicinsk lösning, utspädd vätska, bensin, olja eller någon annan typ av kemiskt ämne som kan skada vinkylen.

- Reparationer bör endast utföras av ett auktoriserat servicecenter.

Varning

1. Denna enhet är gjord för både inbyggnad och fristående installation.

2. Använd inte förlängningssladd.

3. Fara: Risk för att barn blir instängda. Innan du kasserar din gamla vinkyl, måste du: a. Ta loss dörren, b. lämna kvar hyllorna på plats, så att barn inte enkelt kan ta sig in i den.

4. Placera apparaten på ett bord eller en plan yta för att undvika att den faller ned. Säkerställ att det finns minst 10 cm mellanrum vid sidorna och 8 cm mellanrum vid vinkylens baksida för att ge tillräcklig ventilation. Det bör vara minst 5 cm mellan köksinredning (skåp) och apparaten för att säkerställa tillräcklig ventilation.

II. TEKNISKA DATA

Typ CW-22BCB
Volym (liter) 22 l
Material	Skåp Järn
	Dörr Glas
Enhetens mått(B×D×H) (mm)		148x570x870
Förpackningens mått(B×D×H) (mm)		190x570x910
Nettovikt (kg) 16,5
Bruttovikt (kg) 18
Energiförbrukning(kWh/24 h)		0,5
Omgivningstemperatur, monterad och under arbete <32 °C
Temperaturområde 8		°C—18 °C
Märkspänning AC 220-240 V
Märkfrekvens 50 Hz
Ineffekt 70 W

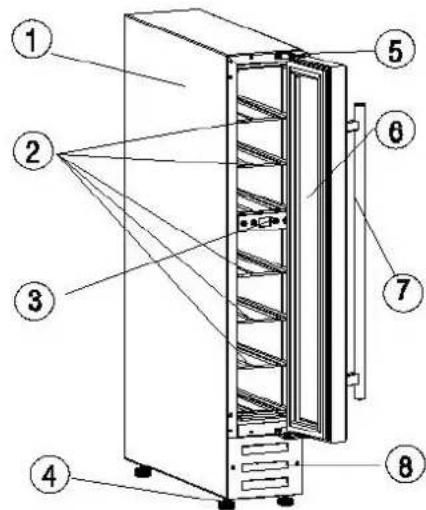

III. RITNING ÖVER DELARNA

1. Skåp

2. Hylla

3. Displaypanel 4. Fot

4. Övre gångjärn 6. Glasdörr 7. Handtag 8. Ventilationshål

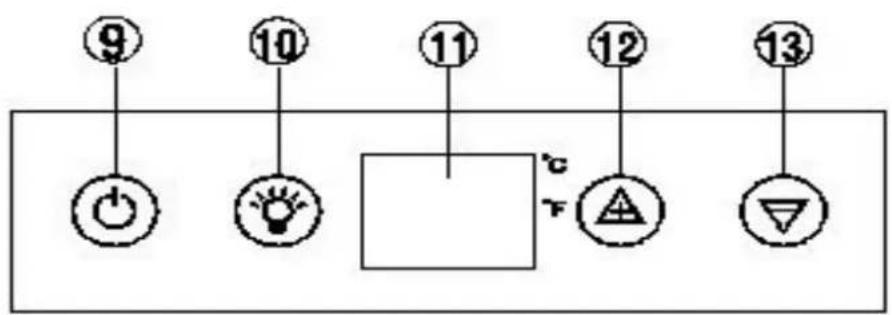

1. Ljusknapp 11. Display

2. Öka temp.-knapp 13. Sänk temp.-knapp 13.

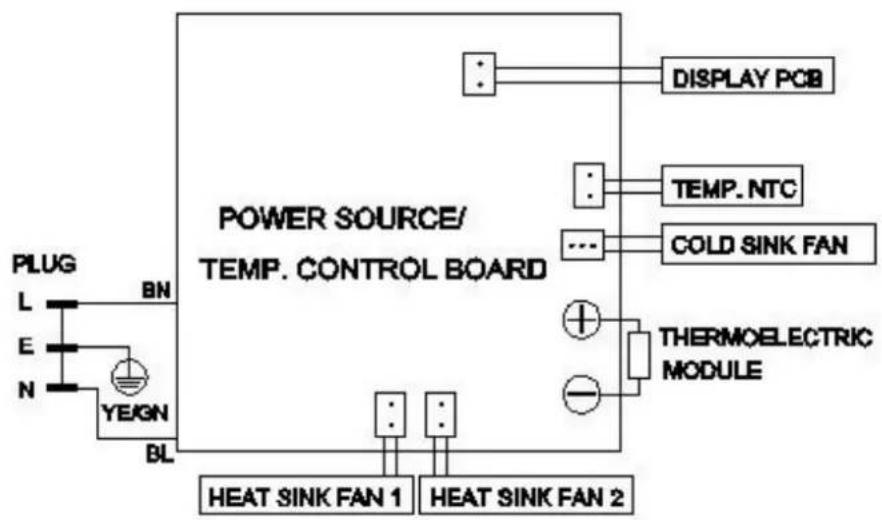

IV. KOPPLINGSSCHEMA

V. ANVÄNDNING AV VINKYLEN

- Temperaturen justeras inom området 8°C-18 °C i skåpet, vilket helst ska användas i en rumstemperatur under 25 °C.

- Temperaturen inuti skåpet kan gå ner till 15C efter 1,5 timme om det är tomt, och uppnår inom 1,5 \~ 3,5 timme din favorittemperatur (som du ställt in).

- När ström är ansluten, börjar kylsystemet att arbeta. Knappen TEMP-ADJ är inställd på ett särskilt läge, vilket betyder att om temperaturen i vinkylen uppnår det inställda läget, gör temperaturkontrollsystemet att kylningen avstannar så att temperaturen i skåpet gradvis ökar.

- När innertemperaturen överstiger det inställda läget, börjar temperaturkontrollsystemet att kyla igen genom att låta kall luft cirkulera.

- Om du vill ändra temperaturen i skåpet, kan du trycka på "Temp +" eller "Temp -" på displaypanelen för att höja eller sänka temperaturen.

- Du kan trycka på knappen "C/F" till höger för att växla mellan Celsius och Fahrenheit, eller trycka på knappen "LIGHT" till höger för att kontrollera belysningen inuti.

OBS!

Efter att du ställt in temperaturen, kommer LCD-displayen att återgå till att visa vinkylens temperatur, men den kommer gradvis att ändras till den temperatur som du ställt in.

VI. SÄRSKILDA FÖRSIKTIGHETSÅTGÄRDER

• För att kunna fungera optimalt, måste denna vinkyl placeras på ett plant underlag, med 2 cm mellanrum på vardera sidan och 10 cm mellanrum på baksidan.
• Justera skåpshöljet i järn för få kyldelen inuti det i ett exakt horisontellt läge.
• Undvik direkt solljus och höga temperaturer.
• Placera inga tunga föremål uppe på din vinkyl.

VII. UNDERHÅLL

• Stäng av strömmen innan du rengör skåpet.
• Ta ut vinet och hyllorna, rengör därefter först skåpet med kolsyrat vatten och avsluta med rent vatten.
• Använd inte tvål eller rengöringsmedel i skåpet.
  ● Rengör din vinkyl regelbundet.

VIII. FELSÖKNING

Symtom Trolig orsak Lösningar
Ingen kylning	Nätkontakten inte iLåg spänningSäkring sönder	Sätt i nätkontaktenKontrollera att spänningen är normalByt säkring
Innertemperatur inte kall nog	Kylen är placerad för nära någon värmekälla;Dålig ventilation;Fläktarna fungerar inte;Dörren är inte ordentligt stängd, eller har öppnats för ofta eller under för lång tid;	Håll kylen borta från solljus eller andra värmekällor;Placera kylen i ett utrymme med bra ventilation och se till att inget står framför fläktarna;Kontrollera om kontakten är ansluten eller byt ut fläkten;Stäng dörren ordentligt och öppna inte dörren för ofta eller under för lång tid.
Underlig lukt inuti kylen	Kontrollera om något surt finns i kylen	Slå i så fall in det som luktar, eller avlägsna det från kylen
Lampan inuti blinkar	Inställd temperatur är högre än innertemperaturen;Den automatiska avfrostningen börjar arbeta	Ställ in justeringenNormal funktion. Ingen reparation krävs
Frost på kylflänsen	För hög luftfuktighet eller för hög temperatur inuti skåpet	Dra ut nätkontakten, stäng av strömmen och avfrosta för hand, slå på strömmen igen när isen tinar
