BRUKSANVISNING E-City MyEco

• Bild på E-City cykeln sid 2
- Justering av styret sid 3
• Cykla på en el assisterad cykel sid 4
- Lampa, bromsar, underhåll sid 5
- Display sid 6
• Viloläge, förklaring baeri indikator sid 7
- Baeri sid 8
• Laddning, laddare, laddd sid 9
- Körsträcka på en laddning sid 11
- Tips för god baerivård sid 12

För a Du skall få så stor glädje som möjligt av Din MyEco el assisterade cykel är det vikgt a Du läser igenom hela manualen innan Du börjar använda cykeln. Vidare rekommenderar vi a Du kontrollerar samtliga delar på cykeln innan Du börjar cykla.

Demontera inga delar från cykeln. För underhåll vänligen kontakta Din återförsäljare/handlare. Återförsäljaren/handlaren har all informaon och kunskap för a hålla Din el assisterade cykel rullande under lång d framöver.

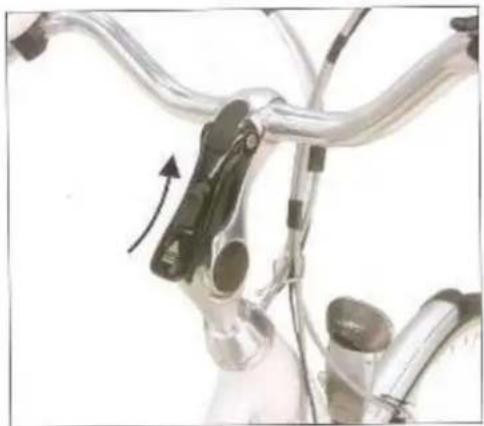

För a justera styret måste lås greppet II styret lyas. Dea görs genom a föra spärren (vid pilen) framåt. Kontrollera a styret sier rakt.

För a justera spänningen på lås greppet, vrid på justerskruven, enligt bilden ovan. Notera a säkerhetsmärkena inte är synliga.

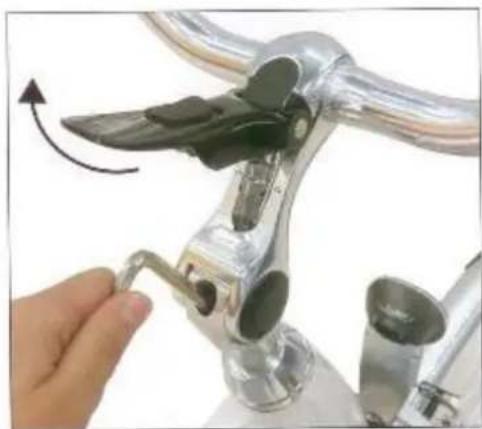

För a justera styret I höjdled, använd en insexnyckel. (Rekommenderat moment är 22-25 Nm)

Cykla på en el assisterad cykel:

Vi rekommenderar a Du börjar på e ställe med stor yta och tar Dig ordentligt med d för a cykla första gången på el assisterad cykel. Var försikg, läs hela manualen och kontrollera samtliga detaljer på cykel innan Du använder cykeln för första gången.

En el assisterad cykel reagerar mycket snabbare än en cykel utan el assist. Trampa inte hårt och snabbt vid start. Din el assisterade cykel kommer a accelerera när assistansen kopplas in. Prova a koppla in lägsta assistans och vänj Dig vid dea.

Vid inbromsning, använd fotbromsen först. Dea kommer omedelbart a avbryta assisten från elmotorn. Framhjulsbromsen tar hårdare (tänk på risken för framhjulssladd).

El assisten kommer automaskt a avbrytas vid 25 km/m (+/- 10%). El assisten avbryts också när man avbryter trampandet, och när man akverar frambromsen.

Anpassa hasgheten på hala vägbanor, snöiga vägbanor och regniga förhållanden.

A cykla på en el assisterad cykel, UTAN assisten inkopplad, är som a cykla på en vanlig cykel. Med Shimano växelhandtag bestämmer ni enkelt vilken växel som passar. Du kan fortsäa trampa under den Du byter växel. Du rekommenderas a starta i en låg växel. Dea kommer a förbära räckvidden. A starta i en hög växel är som a starta en bil i en hög växel, d.v.s. motorn behöver mer energi för a få igång bilen. Din el assisterade cykel fungerar likadant. Om Du startar i en hög växel kommer Du a tömma baeriet fortare.

Vid start är det bäst a växla ner ll växelläge 1 eller 2 i de lägsta assistlägena (Eco). När Du kommit upp i Din önskade hasghet, välj det assistläge som passar bäst för Din hasghet (assist 1-8).

Designen på Din MyEco el assisterade cykel är en kombinaon av ergonomi, teknologi och estek, vilket resulterar i en unik cykelupplevelse. Den smarta designen, Ilsammans med de högkvalitava delarna, ger Dig en säker cykelupplevelse.

Ramen är Ilverkad av aluminium (6061), vilket gör den lä, men styv och robust för en skön cykelupplevelse.

Topphasgheten bestäms av naonella lagar, i Sverige är det 25 km/m, och upp II denna hasghet kommer el assisten a vara akv (beräknat för normala driförhållanden och för en cyklist med en vikt på 80 kg).

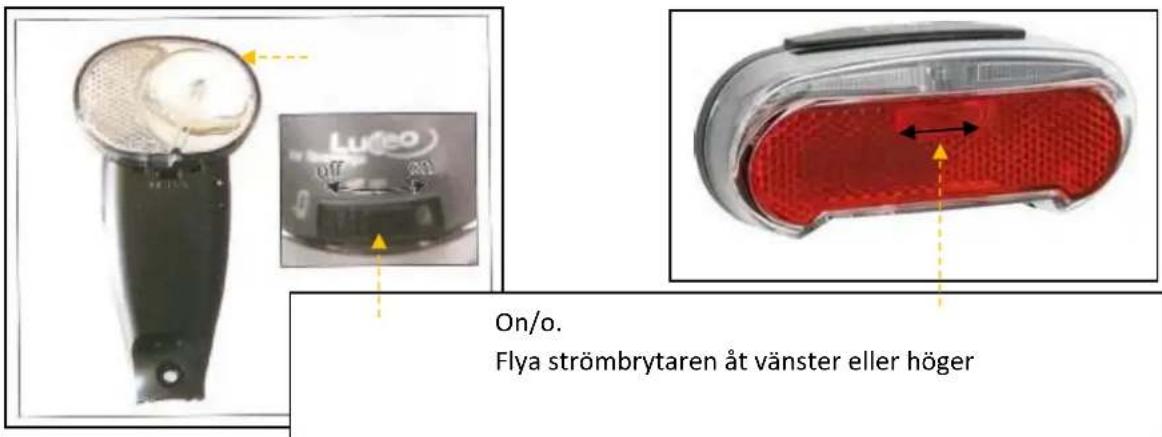

Lampor

Lamporna drivs med AA baerier (med levereras)

Bromsar

Kontroller a båda hjulen går fri när bromsarna inte är inkopplade. Kontrollera regelbundet bromsarnas funkton.

Din MyEco el assisterade cykel är designad för a köras på normala vägar. Extrem manövrering kan skada Din cykel och orsaka skada.

Underhåll

Använd en fukg trasa och e neutralt tvämedel för a rengöra Din cykel.

Delarna i Din MyEco är vaenavvisande. Tväa inte Din MyEco cykel med högtryckstvä.

Undvik a smörja Din MyEco för mycket, olja på hjulen och bromsarna kan reducera bromsförmågan. Kedja, hjullager samt styrlager måste oljas lika oa som på en vanlig cykel.

Displayens funkoner

Din MyEco E-City är utrustad med HMI Display med 8 assist läge

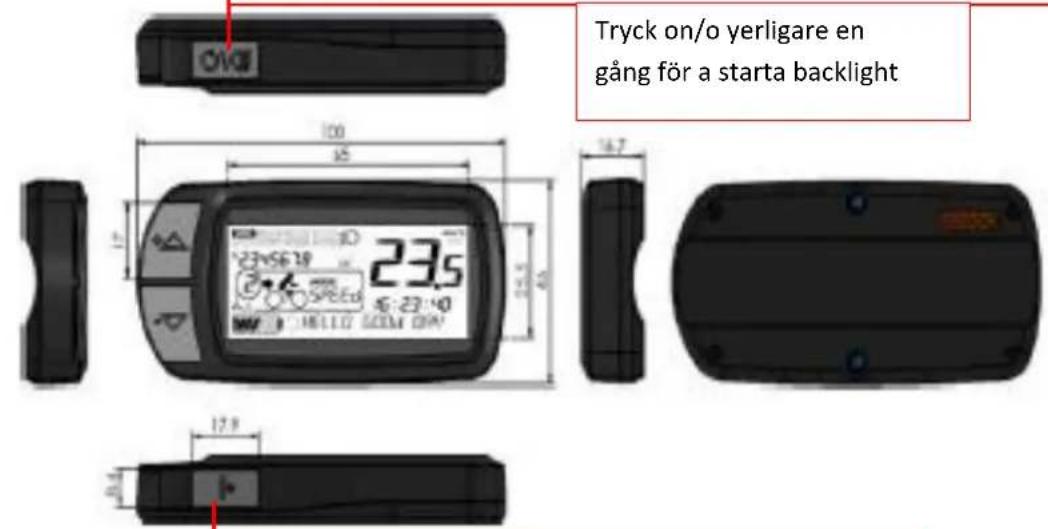

HMI display:

On/o: Håll försikgt knappen intryckt i 4 sekunder (backlight tänds upp en kort stund)

Tryck on/o yerligare en gång för a starta backlight

Reset tripmätaren: Håll knappen intryckt i 5 sekunder

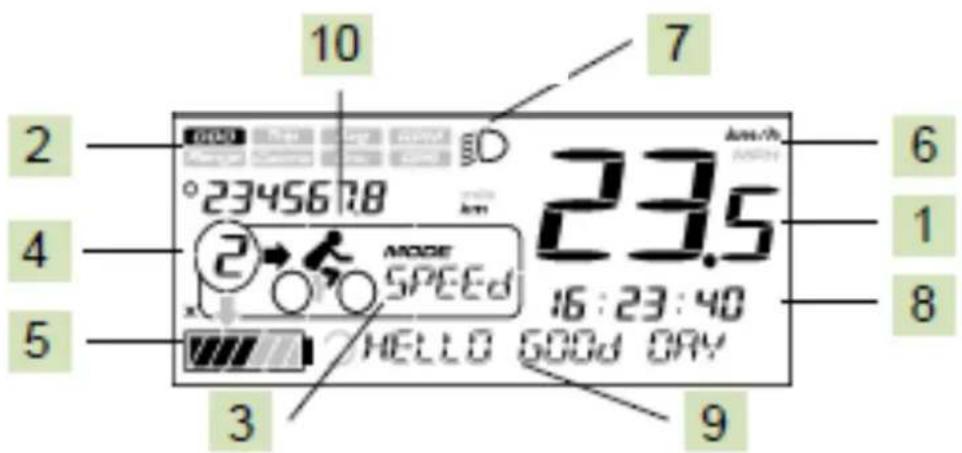

1- Hasghet km/m
2- Extra informaon

-ODO = total sträcka

- Trip = tripmätare

• AWG =
• Rpm =

(övriga fält i servicesye)

3- Visar inställt assistläge --> o / eco / eco / tour / tour / sport / sport / turbo / turbo
4- Visar inställt powerläge (assist) --> 0 / 1 / 2 / 3 / 4 / 5 / 6 / 7 / 8
5- Baeri status
7- Indikerar backlight (notera a denna funkton tar ström från baeriet och kortar räckvidden)
8- Klocka
9- Texter

För a nollställa tripmätaren, tryck in F+ knappen på displayens undersida

Vilo läge

Om Din MyEco E-City inte är i rörelse i ungefär 6 minuter kommer systemet a gå i viloläge. För a återuppstarta systemet, tryck på on/o knappen på displayen.

Notera: När systemet är i viloläge är det forarande spänning kvar i systemet. För a stänga av systemet helt, tryck på on/o på displayen och däreer vrid strömbrytaren, med hjälp av nyckel, på baeriboxen II läge OFF.

Förklaringar II baeri indikatorn.

HMI display
96% ~ 100% :		Baeriet fullt laddat
81% ~ 95% :		Baeriet är operavt
61% ~ 80% :	41% ~ 60% :	Varje indikering motsvarar ungefär 20 % laddning
21% ~ 40% :	6% ~ 20% :
1% ~ 5% :		När sista indikatorn blinkar måste baeriet laddas. Återstående laddning ≈ 5%
		Baeriet är fullständigt urladdat Råd: Ladda omedelbart!

BATTERI

Lium baerier är mycket moderna och har hög energieekvitet. Din MyEco E-City el assisterade cykel har Sony Lium High Energy Dry Cells vilka representerar den senaste baeri teknologin.

Baeriet skjuts varsamt in i kasseen under pakethållaren. Försäkra Dig om a baeriet kommit ända in i kasseen (ingen glipa mellan baeriet och hållaren). Baeriet skall kunna låsas enkelt med nyckeln, om det inte går enkelt a vrida om nyckeln sier baeriet inte korrekt på plats.

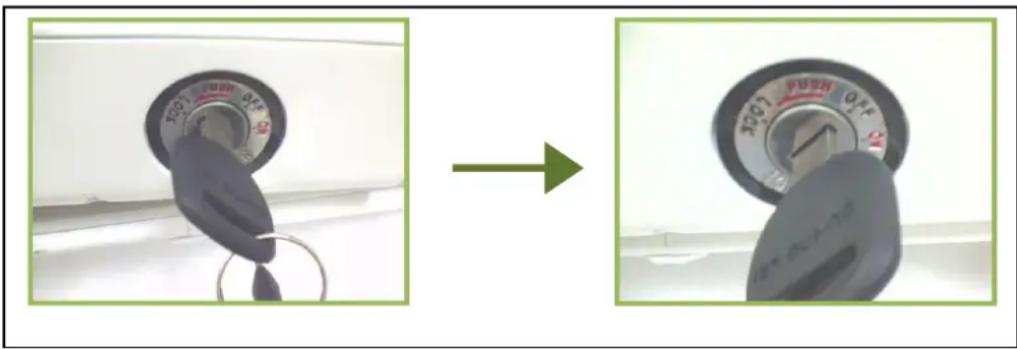

LOCK: Baerilåset är öppet. Eer Du tagit ut nyckeln kan baeriet enkelt skjutas in eller ut ur kasseen.

OFF: Baeriet är låst. Nyckeln kan säas i eller tas ut. Ingen kontakt.

ON: Baeriet är läst och nyckeln sier i läset. Kontakt.

Varning

När baeriet tas ut, ta ut nyckel också!

Om Du inte gör dea kan nyckel brytas vilket gör baeriet obrukbart

Sony Lium High Energy Cells har en lång livslängd. Baeriet kan, och bör, laddas under sin livslängd. Mindre laddningsllfälle, d.v.s. eer varje cykeltur, innebär ingen negaveekt på baeriets livslängd.

Lium baerier skall alld laddas II 100 %

Laddning:

Stäng av baeriet med nyckel i baerikasseen (OFF) innan Du laddar det.

Baeriet kan laddas både om det sier i baerikasseen på cykeln eller löst utanför cykeln.

Det är normalt a laddaren blir lite varm under laddning. Undvik a ha laddaren eller baeriet i närheten av läantändliga saker medan Du laddar.

Undvik a ladda i närheten av småbarn eller spädbarn.

Ladda mellan 5°C och 25°C. Laddning vid lägre eller högre temperaturer kan inverka negavt på laddningsprocessen och baeriet.

Laddare:

MyEco E-City el assisterad cykel levereras med en 2 A laddare, 36 V.

När indikeringslampan i laddaren lyser röd är laddningsprocessen igång. När indikeringslampan lyser grönt är laddningen klar. Låt inte laddaren vara ansluten eer a laddningen är klar.

Laddaren är inte gjord för utomhusbruk, den är inte vaentät. Öppna inte laddaren.

Din MyEco E-City cykel levereras med e Lium Ion baeri vilket kräver en speciell laddare. Försök aldrig a ladda baeriet med någon annan sorts laddare. A använda en laddare vilken inte är anpassad för dea baeri kan leda II överhening, eldsvåda eller explosion. Om Din laddare är skadad eller försvunnen, vänligen kontakta Din återförsäljare/handlare.

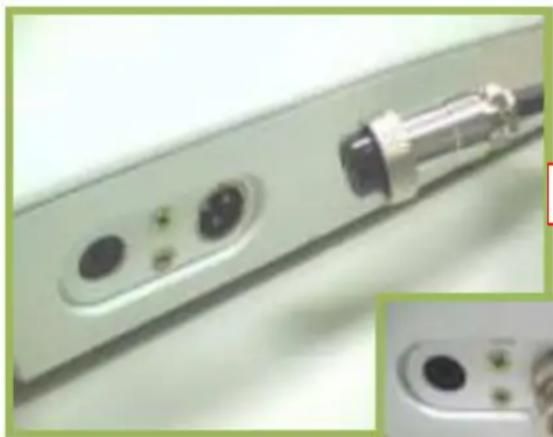

Laddare och laddningsplugg

Laddningsden bestäms av hur mycket energi som nns kvar i baeriet och av laddningsströmmen.

Om Di baeri fullständigt tomt kan Du använda denna kalkyl för laddningsd:

Till exempel: baeriet är 9 Ah och laddaren är 2A --> 9 : 2 = 4.5 mmar

baeriet är 9 Ah och laddaren är 4A --> 9 : 4 = 2.25 mmar

Vi rekommenderar a Du tömmer baeriet totalt (0 %) och däreer laddar det fullt (100 %) de första tre gångerna

Om Du inte använder Din el assisterade cykel oa:

Ladda baeriet, åtminstone, en gång i månaden.

(garanvillkor)

Kom ihåg a alla baerier är olika. Det kommer alld a vara olika egenskaper om Du jämför två likadana cyklar. Cellerna som används i baerierna har små marginella skillnader.

Räckvidd på en laddning

Vikgast och oast diskuterat är räckvidden på en elassisterad cykel.

Olyckligtvis nns det för många variabler för a bedöma en genomsnilig sträcka för alla.

Sträckan beror på, bl.a. följande:

1. Powerläge (assist), ju mer assist desto fortare töms baeriet.
2. Vägens beskaenhet, ju mer backar desto fortare töms baeriet.
3. Temperaturen, läge temperaturer kan korta sträckan med 20 – 30 %.
4. Växel, högre växlar i lägre hasgheter drar mer ström.
5. Starten, starta i högt assistläge kräver mer energi än a starta i lågt assistläge.
6. Starten, starta i hög växel kräver mer energi än a starta i en lägre växel.
7. Egen vikt, vikten på cyklisten och lasten på cykeln begränsar räckvidden.
8. Lutrycken i däcken, lägre lutryck kortar ner räckvidden.

Tips för bra underhåll och skötsel av baeriet:

• Baeriet bör förvaras på e torrt ställe (15°C - 20°C)
• Använd bara laddaren som följde med din MyEco E-City el assisterade cykel
• Placera Din laddare utom räckhåll för barn.
• Täck inte över laddaren under laddning
• Försäkra Dig om a det inte nns smuts eller fukt som kan förorena laddaren's kontakter
• Vidrör inte kontakterna med våta händer
  • Tappa inte baeriet eller laddaren
• Ladda inte baeriet i direkt solljus. Tänk på a inte placera baeriet i e fönster.
• Det är full möjligt a ladda baeriet då det sier kvar i Din MyEco E-City cykel

- Om Du laddar baeriet då det sier kvar i cykeln är det vikgt a stänga av baeriet på On/O strömbrytaren på baeriet (Skall stå i läge O)

- Laddningen är klar när alla LED på baeriet lyser grönt och laddaren visar en grön indikering.

Baeri specikaon:

Baeri typ : Sony Lium

Spänning : 36V

Vikt : 2.8 kg

Laddnings cykler : 750 laddningar

När baeriet skall kasseras, notera reglerna för baeriåtervinning

När Din MyEco E-City cykel skall kasseras, vänligen gör dea på e miljövänligt sä.

Försök a återvinna så mycket som möjligt och följ alld lagsade regler.

För yerligare informaon, kontakta Din återförsäljare/handlare.
