BRUKSANVISNING SuperNova BabyCall Abilia

Innehållsförteckning

Gratulerar....2

Komigång....3

Symbolförklaring....5

Babyenhet....5

Föräldraenhet 5

LCD symboler 6

Babyenhet....6

Föräldraenhet 6

Detaljerad bruksanvisning 8

Babyenhet - Daglig meny 8

Föräldraenhet – Daglig meny 9

Babyenhet – "Power on" meny 9

Föräldraenhet - "Power on" meny 9

Använda laddningsstativ och batterier 11

Tekniska specifikationer 12

Generellt....12

Säkerhet:....13

Felsökningsschema....13

Rengöring 16

Miljö....16

Gratulerar

Vi tackar för tilliten av att du valt SuperNOVA Digital Babycall, modell GI-D5. Produkten är en kvalitetsprodukt, utvecklad för optimal säkerhet och komfort, baserat på ny avancerad teknologi.

Var dock uppmärksam på att en elektronisk barnvakt inte ersätter en förälders tillsyn av barnet, men att det är ett praktiskt hjälpmedel som gör vardagen tryggare.

Läs noga igenom denna bruksanvisning innan användning av produkten.

Komigång

Vid leverans är produkterna programmerade så de fungerar tillsammans. Gör inga förändringar på inställningarna innan du har läst bruksanvisningen noga.

1. Montera batterierna (12) i babyenhet (Baby Unit) och föräldraenheten (Parent Unit).
   Plugga in adaptern (15) i laddningsstativet (14) och sätt apparaten på laddning i 12 timmar första gången. Kontrollera att lysindikatorn (13) lyser rött. Produkterna kan användas medan de står på laddning men rekommenderas att laddas i 24 timmar första gången.
2. Placera babyenheten och kabeln till adaptern utanför barnets räckvidd. Fronten ska vara vänd mot barnet.
3. Slå på båda apparaterna genom att trycka på På/Av knappen (A4 och B4). Displayen (A1,B1) är nu synlig och inom kort visas temperaturen i babyenhet. Det tar lite längre tid innan det visas i föräldraenheten. Testa kommunikationen mellan babyenheten och föräldraenheten genom att blåsa i babyenheten. Om det uppstår ett högt pipljud, kan du öka avståndet till babyenhet eller trycka flera gånger på ▼ knappen på föräldraenheten.
4. Placera apparaterna stående. Under sändning kan det förekomma ett visst brus. Detta kan bero på lokala förhållanden, fysiska hinder mellan apparaterna
5. Batterierna (12) bör tas ur apparaterna när de inte används under en längre period. Om detta inte görs kan de helt laddas ur, alternativt att det krävs många timmars laddning medan apparaterna är avslagna innan de går att använda igen. Batterierna ska inte ligga urladdade en längre tid utan se till att de laddas kontinuerligt, ca 1 gång i månaden.
6. Om apparaterna inte får kontakt med varandra kan en fabriksinställning göras genom att trycka och hålla "reset" knappen inne samtidig som apparaten slås på. Du hör ett litet klick när du trycker in "reset" knappen. "Reset" knappen nås genom att trycka något spetsigt genom hålet (9) på baksidan.
7. Genom att trycka på OK knappen kan du stega dig genom och se de olika inställningarna och kontroller att båda apparaterna har samma inställning.
8. Vid eventuella problem, läs felsökningsschemat noga innan du kontaktar din leverantör. Felsökningsschemat ger svar på de flesta frågorna.

Baby Unit

Parent Unit

Symbolförklaring

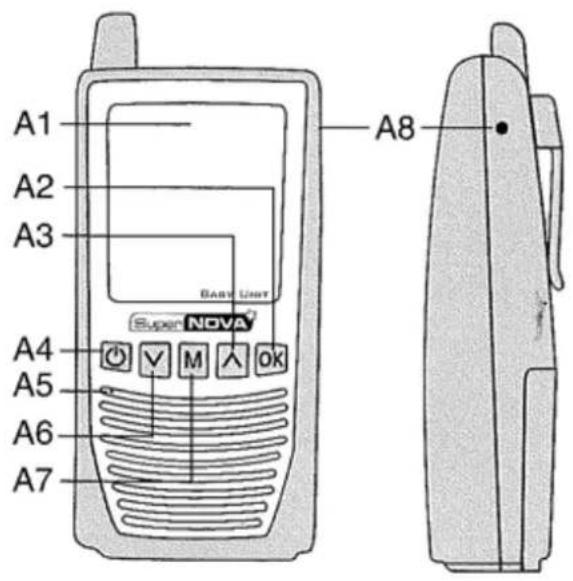

Babyenhet

A1	LCD display Visar all	information om apparatens tillstånd
A2	OK knapp Knapp för att bekräfta programmering eller kontrollera inställningar
A3	knap Programmeringsfunktion
A4	På/Av knapp Slå på/av strömbrytaren
A5	Mikrofon Ska vändas mot barnet
A6	knapp Programmeringsfunktion
A7	M knapp Knapp för att öppna menyn och välja programmering
A8	Temperaturkännare	Mäter temperaturen runt babyenheten

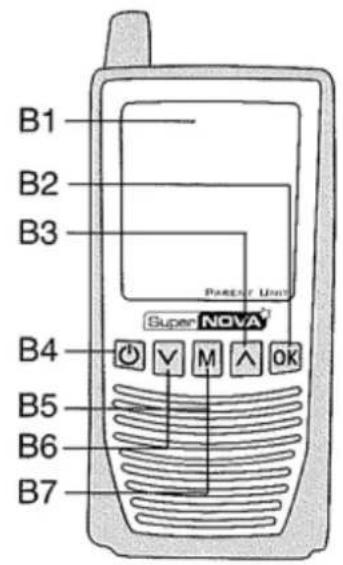

Föräldraenhet

B1	LCD display Visar all	information om apparatens tillstånd
B2	OK knapp Knapp för	att bekräfta programmering eller kontrollera inställningar
B3	knapp Knapp för att	höja volymen och programmeringsfunktion
B4	På/Av knapp Slå på/	av strömbrytaren
B5	Högtalare
B6	knapp Knapp för att	sänka volymen och programmeringsfunktion
B7	M knapp	Knapp för att öppna menyn och välja programmering

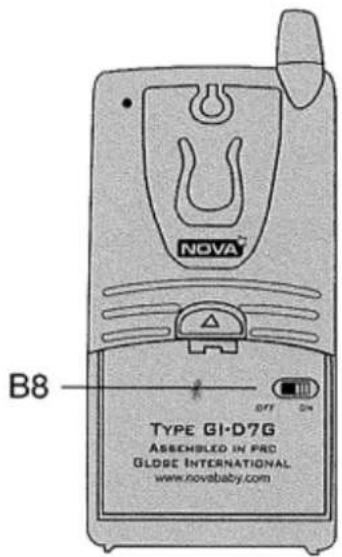

B8	Brytare för vibrator	Slår på/av vibrationsfunktionen

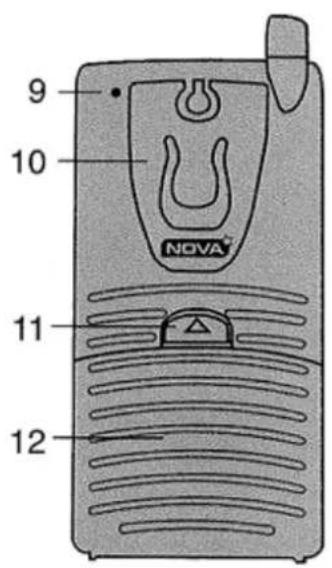

9	Hål för "reset" knappen	Se snabb komigång punkt 6
10	Bältesfäste
11	Låsknapp för batteri	Skjuts upp för att byta batterier
12	Batterier	NiMH uppladdningsbara batterier

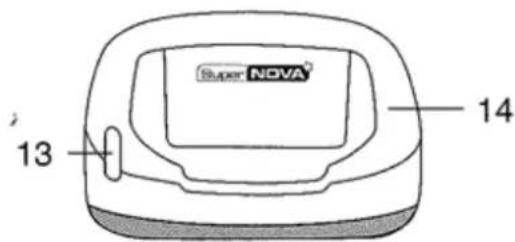

13	Laddningsindikator	Lyser rött under laddningen och skiftar till grönt när laddningen är klar (se detaljerad bruksanvisning)
14	Laddningsstativ
15	Adapter

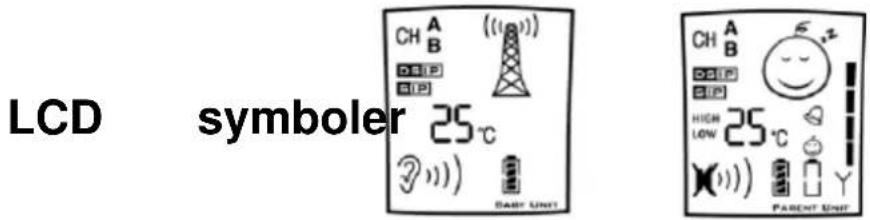

Babyenhet

Kanal A eller B

DSIP DSIP(digital) kod. Visas kontinuerligt under normal drift. Visas tillsammans med kod 1 till 16 vid programmering.

SIP SIP kanalkod. Visas kontinuerligt under normal drift. Visas tillsammans med kanalkod 1 till 8 vid programmering.

Temperatur i rummet.

Symbol för mikrofonkänslighet (5 nivåer).

Symbol för sänding. Visas bara när babyenheten aktiverats av ljud.

Indikator för batterinivå. Blinkar vid tomt batteri samtidigt med svagt dlarm.

Föräldraenhet

Kanal A eller B.

DSIP DSIP (digital) kod. Visas när inställd DSIP kod mottas (normalt vid aktivering) Visas tillsammans med kod 1 till 16 vid programmering.

SIP SIP kanalkod. Visas i korta ögonblick som indikation på att räckviddskontrollen är aktiv. Visas tillsammans med kanalkod 1 till 8 vid programmering. Om den visas kontinuerligt under normal drift och DISP inte visas, finns det en annan SuperNOVA på kanalen! Byt då kanal A/B.

HIGH 25°C Temperatur i barnrummet. Visas först en stund efter att apparaten slagits på. Visas tillsammans med High eller Low om larm för temperatur är inställt. Om High eller Low blinkar och det hörs ett ljudlarm, är temperaturen högre eller lägre än inom det inställda området. Slå av ljudet genom att trycka på OK, men symbolen kommer att fortsätta blinka tills temperaturen är inom det inställda området.

Timer. Visas om timern är aktiverad. Visas tillsammans med antal minuter. (0-99) vid programmering. Blinkar tillsammans med ljudlarm när tiden passerat. Slå av larmet genom att trycka på OK knappen.

Symbol för högtalarvolym. Volymen ställs med knapparna ▲och ▼Det är 3 tryck mellan varje streck. När det visas ett kryss över högtalaren är volymen helt av.

Status indikator. Barnet sover Blinkande symbol = utanför räckvidd eller babyenheten är avslagen.

Växlande symboler = ljud från barnet.

Indikator för batterinivå. Blinkar vid tomt batteri samtidigt med ljudlarm.

Larm för tomt batteri i babyenheten. Blinkar samtidig med ljudlarm.

Indikator för signalstyrka.

Alla ljudlarm i apparaterna kombineras med en blinkande symbol i displayen som visar orsaken till larmet. Displayen i föräldraenheten tänds när babyenheten aktiveras, vid ljudlarm och när en knapp trycks ned. Om man är utanför babyenhetens räckvidd kommer föräldraenheten att larma med ljud och blinkning. Detta sker av säkerhetsmässiga skäl, då väggar, särskilt betongväggar och tak kan ge en väsentlig reduktion av räckvidden. Metallplattor (bil, husvagn) kan förhindra mottagande av signal. Att placera babyenheten och/eller föräldraenheten på ett annat ställe kan hjälpa då radiosignaler reflekteras från saker, människor och dyl. Det kan därför finnas områden där kommunikation inte är möjlig vid korta avständ.

Detaljerad bruksanvisning

Båda apparaterna har två olika inställningsmenyer: daglig meny och "power on" meny. Daglig meny har funktioner som används ofta, medan i "power on" menyn finns kodning och funktioner som sällan förändras. Kodning SuperNOVA är utrustad med dubbelt kodningssystem: SIP (Selectable Interference Protection) och DSIP (Digital Selectable Interference Protection). SIP kanalkoden kan ställas från 1 till 8 och används för överföring av systeminformation och för skydd mot störning. DSIP koden är en digital kod som kan ställas in från 1 till 16. Denna fungerar som ytterligare skydd mot störningar från annan babycall Båda koderna SIP och DSIP måste överensstämma på båda apparaterna för att de ska överföra ljud! Om SIP kanalkoden är samma och DSIP koden är olika kommer du inte att höra ljud från barnet, men apparaterna kommer att indikera att de har kontakt med varandra och att de är innanför räckvidden!

Babyenhet - Daglig meny

1. Inställning av kanal

Tryck in M knappen en gång, CH A eller B blinkar. Ställ in önskad kanal A eller B med knapparna ▼ eller ▲Tryck på OK knappen. Apparaten går nu tillbaka i normalläge.

2. Inställning av ljudkänslighet

Tryck in M knappen 2 gånger, symbolen blinkar. Ställ in önskad känslighet med knapparna ▲och ▼Desto fler "ljudvågor" efter öronsymbolen (max 5) desto högre känslighet. Tryck på OK knappen för att avsluta.

Man kan alltid ändra flera inställningar samtidigt innan man bekräftar genom att trycka på OK knappen.

M knappen skiftar mellan de olika funktionerna och OK lagrar och avslutar.

OBS! Apparaterna går inte tillbaka till normalläge innan OK knappen tryckts in.

Föräldraenhet – Daglig meny

1. Inställning av timer

Tryck in M knappen en gång, siffrorna och symbolen blinkar. Varje 1 minut ställs in genom att trycka på ▼ knappen och var 10:e minut ställs in genom att trycka på ▲knappen. Värdet ökar med ett intervall varje gång knappen trycks in. Om du passerar det värde du önskade, måste du trycka upp till 9 för varje 1 grad och upp till 4 för varje 10:e grad. Värdet börjar då på 0 igen.

När inställningarna är färdiga tryck på OK knappen och apparaten går nu tillbaka i normalläge.

Larmet stoppas genom att trycka på OK knappen. Genom att ställa timern på 0 min kopplas den ur.

2. Inställning av kanal

Tryck in M knappen 2 gånger, CH A eller B blinkar.

Ställ in önskad kanal A eller B med knapparna ▼ eller ▲Tryck på OK knappen. Apparaten går nu tillbaka i normaläge.

Babyenhet – "Power on" meny

1. Inställning av DSIP kod

Apparaten måste vara avslagen för att göra denna inställning.

Tryck och håll M knappen inne.

Tryck och släpp På/Av knappen (B4).

Släpp M knappen. Symbolen blinkar nu tillsammans med de siffror som är inställda.

Ställ in önskade siffror med knapparna ▲ och ▼

När inställningarna är färdiga tryck på OK knappen och apparaten går nu tillbaka i normalläge.

2. Inställning av SIP kanalkod

Apparaten måste vara avslagen för att göra denna inställning.

Tryck och håll M knappen inne.

Tryck och släpp På/Av knappen (B4).

Släpp M knappen. Symbolen blinkar nu tillsammans med de siffror som är inställda.

Ställ in önskade siffror med knapparna ▲ och ▼

När inställningarna är färdiga tryck på OK knappen och apparaten går nu tillbaka i normalläge.

Föräldraenhet - "Power on" meny

1. Inställning av DSIP kod

Apparaten måste vara avslagen för att göra denna inställning.

Tryck och håll M knappen inne.

Tryck och släpp På/Av knappen (B4).

Släpp M knappen. Symbolen blinkar nu tillsammans med de siffror som är inställda.

Ställ in önskade siffror med knapparna ▲ och ▼

OBS! Dessa siffror måste vara samma i babyenheten och i föräldraenheten.

När inställningarna är färdiga tryck på OK knappen och apparaten går nu tillbaka i normalläge.

2. Inställning av SIP kanalkod

Apparaten måste vara avslagen för att göra denna inställning.

Tryck och håll M knappen inne.

Tryck och släpp På/Av knappen (B4).

Släpp M knappen. Symbolen blinkar nu tillsammans med de siffror som är inställda.

Ställ in önskade siffror med knapparna ▲ och ▼

OBS! Dessa siffror måste vara samma i babyenheten och i föräldraenheten.

När inställningarna är färdiga tryck på OK knappen och apparaten går nu tillbaka i normalläge.

3. Inställning av larm vid hög temperatur

Apparaten måste vara avslagen för att göra denna inställning.

Tryck och håll M knappen inne.

Tryck och släpp På/Av knappen (B4).

Släpp M knappen. Symbolen blinkar nu tillsammans med inställda siffror för temperatur.

Tryck M knappen 2 gånger och symbolen HIGH nu tillsammans med inställda siffror för temperatur. Värdet kan ställas från 0 till 45°C.

OBS! Det är möjligt att ställa in värden upp till 49°C, men vid värden över 45°C är larmet urkopplat.

Varje enkel grad ställs genom att trycka på ▼ knappen och varje 10:e grader ställs genom att trycka på ▲ knappen.

Värdet ökar med ett intervall varje gång knappen trycks in. Om du passerar det värde du önskade, måste du trycka upp till 9 för varje 1 grad och upp till 4 för varje 10: e grad. Värdet börjar då på 0 igen.

När inställningarna är färdiga tryck på OK knappen och apparaten går nu tillbaka i normalläge.

Ljudlarmet stoppas genom att trycka på OK knappen. Siffrorna kommer att blinka tills temperaturen är inom det inställda området.

4. Inställning av larm vid låg temperatur

Apparaten måste vara avslagen för att göra denna inställning.

Tryck och håll M knappen inne.

Tryck och släpp På/Av knappen (B4).

Släpp M knappen. Symbolen blinkar nu tillsammans med inställda siffror för temperatur.

Tryck M knappen 3 gånger och symbolen LOW blinkar nu tillsammans med inställda siffror för temperatur. Värdet kan ställas från 0 till 45°C.

OBS! Apparaten visar temperaturer ned till -5°C, men larmet kan inte ställas lägre än till 0°C. Om temperaturen går under 0°C kommer larmet att utlösas. Larmet stoppas genom att trycka på OK knappen.

Varje enkel grad ställs genom att trycka på ▼ knappen och varje 10: e grader ställs genom att trycka på ▲ knappen.

Värdet ökar med ett intervall varje gång knappen trycks in. Om du passerar det värde du önskade, måste du trycka upp till 9 för varje 1 grad och upp till 4 för varje 10: e grad. Värdet börjar då på 0 igen.

När inställningarna är färdiga tryck på OK knappen och apparaten går nu tillbaka i normalläge.

Ljudlarmet stoppas genom att trycka på OK knappen. Siffrorna kommer att blinka tills temperaturen är inom det inställda området.

Använda laddningsstativ och batterier

Båda apparaterna kan användas när de står i laddning. Laddningsstativen ansluts till elnätet med de medföljande strömförsörjarna (15). Endast dessa strömförsörjare ska användas. Placera babyenheten och föräldraenheten i respektive laddningsstativ (14), nu laddas batterierna. Laddningsindikatorn (13) på laddningsstativet lyser rött under laddning och byter till grönt när batterierna har fått full spänning (efter ca 4-6

timmar), men de bör stå några timmar extra för att få full laddning. När laddningsindikatorn lyser grönt och enheten står kvar i laddningsstativet sker underhållsladdning. Batterierna tar inte skada av att stå på laddning under lång tid. Batterierna kan laddas i laddningsstativet upp till 1000 gånger. Förutsatt riktigt användande, se avsnittet Komigång, punkt 5.

Notera: Uppladdningsbara batterier är en förbrukningsvara, de blir gradvis sämre när de används.

Extra batteripack kan köpas hos din återförsäljare. Läs felsökningsschemat vid eventuella problem.

Tekniska specifikationer

• 2 st miljövänliga batteripack 3,6V NiMH 750mAh
• Sändningsfrekvens: 2 kanaler i området 863 - 865 MHz.
• Arbetstemperatur: -5°C till +40°C. Förvaringstemperatur: -20°C till +40 °C.
• Utgångseffekt babyenhet < 10mW

Generellt

Elektroniska babycall är av myndigheterna tilldelade ett begränsat antal frekvenser med en mycket begränsad sändeffekt. Det kan därför uppstå störningar från andra babycall (störningar i sändning) samtidigt som din babyenhet aktiveras av ljud från ditt barn. Störningarna kännetecknas ofta av sprakande och/eller pipljud från högtalaren. Prova med att byta kanal och sätt babyenheten på mindre känslighet för att undvika att den aktiveras av svaga ljud/rörelser från ditt barn. Hjälper inte detta finns det tyvärr inget annat man kan göra, men det är trots allt ljud från ditt barn som först aktiverar din föräldraenhet, så det är inte falsklarm!

Sändnings störningar kan förväntas av apparater som använder samma frekvens inom ett område.

När din SuperNOVA står i standby, kommer du till skillnad från andra babycall, inte uppleva störningar om det inte finns en annan SuperNOVA som är programmerad med identiska koder och kanaler. Var uppmärksam på att radiosignaler kan blockeras i ett område där det förekommer radioskugga/störningar eller fysiska hinder. Babycall arbetar i ett frekvensområde där störning kan inträffa, störning i frekvensområdet kan variera under tid utan att det är något fel på apparaterna. Detta gäller särskilt när det finns flera babycall inom räckvidd för varandra, om en främmande babyenhet finns mellan dina apparater, eller i närheten av din föräldraenhet.

Räckvidden hos enheterna reduceras när batterierna blir svaga.

Säkerhet:

Falck Igel har utarbetat en riskanalys för produkten i hänvisning till NS-EN 1441 för Medicinsk utrustning. Produktens bruksanvisning och tekniska specifikation är utarbetad med tanke på säkerhetsvärderingar som är gjorda i detta dokument.

Vid dagligt bruk och när produkten tas i drift är det viktigt att tänka på säkerheten. I en bruksanvisning är det inte möjligt att beskriva alla sätt man inte ska använda produkten på. Om du är osäker på om du har ställt in produkten korrekt önskar vi att du tar kontakt med din leverantör. Falck Igel AB är inte ansvarig för eventuella skador, följdskador eller förlust som följer vid användning, brist på uppföljning, fel inställning, fel uppkoppling eller liknande. Falck Igel AB's ekonomiska ansvar är vid alla tillfällen begränsat till värdet av själva produkten.

Felsökningsschema

Problem Möjlig orsak	Lösning
Displayen (A1,B1) visas inte. Displayen slocknar en kort tid efter att enheten slagits på, eller enheten kan inte sättas på.	Enheten är inte påslagen.Batterierna är urladdade.	Tryck på På/Av knappen (A4,B4). Ladda upp batterierna (enheten ska vara avslagen) Ta ur batterierna i 30s, innan enheten slås på.
Laddningsindikatorn(13) på laddningsstativet lyser inte, eller blinkar rött.	Dålig kontakt mellan batterierna och enheten.Strömförsörjningen är inte kopplad till laddningsstativet.Strömförsörjningen är kopplad till ett vägguttag/grenuttag som inte fungerar.	Torka av och böj ut batterifjädrarna inne i batterirummet.Torka av batteripackets kontaktytor.Anslut strömförsörjningen till vägguttag/grenuttag och till laddningsstativet.Om grenuttaget har AV/PÅ brytare kontrollera att den är påslagen.
Batterierna laddas inte(se också punkten ovan).Laddningsindikatorn(13) på laddningsstativet lyser, men byter inte från rött till grönt, efter två dygns laddning.	Batterierna är helt urladdade.Batterierna är slut/förstörda.OBS! Täcks inte av garantin.	Ladda batterierna i två dygn, enheten ska vara avslagen.Köp nytt batteripack hos din återförsäljare.
Inget ljud i föräldraenheten.	Ljudvolymen är helt nedskruvad.Enheterna är inställda på olika DSIP koder.	Justera upp ljudvolymen.Ställ in samma DSIP koder på båda enheterna.
Ingen kontakt mellan babyenheten och föräldraenheten.	Enheterna är inställda på olika DSIP koder, SIP kanalkoder och/eller kanaler.	Ställ in samma koder och/eller kanaler på båda enheterna.
Föräldraenheten larmar att räckvidden överskridits.	Babyenheten är inte påslagen.Babyenheten och föräldraenheten är inställda på olika kanaler. Babyenheten och föräldraenheten är inställda på olika SIP kanalkoder.Räckvidden har överskridits.	Slå på babyenheten.Kontrollera att enheterna visar samma bokstav, A eller B.Tryck på OK knappen tills SIP symbolen visas och kontrollera att det är samma siffra i båda enheterna.Reducera räckvidden. Lokala förhållanden kan ge mycket kort räckvidd. Prova att byta kanal. Ladda batterierna i min.12 timmar.
Störningar undersändning.	För långt avstånd mellan enheterna.Lokala förhållanden.	Minska avståndet.Flytta lite på enheterna.Lokala förhållandenär svåra att påverka.Prova ev. att skruva av ljusdimmer eller andra elektriska apparater som kan störa.Det är sällan det är fel på själva enheterna.
Höga pipljud.	Enheterna är för nära varandra.Ljudvolymen är uppskruvad för högt.	Öka avståndet mellan enheterna.Skruva ner ljudvolymen.
Kort räckvidd. Dåliga eller batterier som är slut.Lokala förhållanden.		Kontrollera batterierna.Andra babycall i närheten kan reducera räckvidden drastiskt. Prova med att byta kanal, ev. flytta lite på babyenheten och/eller förädraenheten.
Förädraenheten larmar inte att räckvidden överskridits om babyenheten är avslagen.	Det finns en annan SuperNOVA inställd på samma kanal och SIP kanalkod i närheten.	Byt kanal och SIP kanalkod.Detta löser problemet!
Temperaturen visas inte eller visar fel.	Temperaturinformationen måste ta emot samma värde två gånger för att den ska visas/förändras. Vid snabba temperaturförändringar kan det ta lång tid för temperaturen i babyenheten att bli stabil nog för att visas i förädraenheten.	Om två SuperNOVA ligger på samma kanal eller har samma SIP kanalkod kan också temperatur-informationen bli fel på båda enheterna. Byt kanal och/eller SIP kanalkod. ± 2 °C är den mest korrekta temperaturen.

Rengöring

Produkten kan rengöras med lätt fuktad trasa med milt rengöringsmedel, men får inte nedsänkas i vatten. Använd inte starka rengöringsmedel.

Miljö

Emballagen är återvinningsbar och lämnas in tillsammans med papper och wellpappavfall. Batteriet lämnas på miljöstation med uppsamling för batterier. När produkten skall kasseras lämnas den till kommunal återvinningsstation eller till din leverantör.
