BRUKSANVISNING TT01 Avin

Läs igenom denna bruksanvisning innan användning av produkten och spara bruksanvisningen för framtida användning.

VIKTIGA SÄKERHETSANVISNINGAR

Läs dessa anvisningar.

Spara dessa anvisningar.

1. Enheten är endast avsedd för inomhusbruk.
2. Placera enheten ifrån direkt solljus.
3. Följ alla varningar.
4. Följ alla anvisningar.
5. Använd inte enheten i eller i närheten av vatten.

6. Använd endast tillkopplingar och tillbehör som angetts av tillverkaren.

7. För tillräcklig ventilation:

a) Täck ej över enheten med tidningar, dukar, gardiner och dylikt.
b) Lämna 5-10cm fritt runt enheten för att försäkra om tillräcklig ventilation.

1. Ställ inga föremål fyllda med vätska ovanpå eller alldeles intill enheten såsom: vaser, läskburkar, vattenglas och dylikt.

2. Låt aldrig enheten komma nära öppen eld t.ex. tända ljus eller dylikt.

3. Återvinn alltid batterier på lagligt vis. (se baksidan på denna bruksanvisning)

4. Använd enheten endast i normalt klimat (ej tropiskt!)

5. Överlåt all service till kvalificerad servicepersonal. Service är nödvändig när apparaten har skadats på något sätt, t.ex. vätska eller främmande föremål har kommit in i apparaten, har apparaten utsatts för regn eller fukt, inte fungerar normalt, eller har tappats.

OBS!

-Produkttillverkaren eller någon av dess återförsäljare ansvarar ej för skada som uppkommit vid felanvändning av produkten!

• Spara kvitto samt kartongen om produkten mot allt skulle vara felaktig.
  Garanti gäller endast mot uppvisade av konsumet kvitto.
  Betrakta kvittot som en värdehandling.

Blixten med en pilspets i en triangel är en varning för uppmärksamma användaren för förekomsten av "farlig spänning "inuti enheten

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

OBSERVERA:

Minska risken för elektriska stötar genom att aldrig ta bort locket. Det finns inga utbytbara delar inuti enheten. Överlåt alla servicearbeten åt kvalificerad personal

Utropstecknet i en triangel är en varning för uppmärksamma användaren för finns viktiga anvisningar som medföljer produkten.

OBS!

Garantin öpphör OMEDELBART att gälla vid felanvändning på grund av att bruksanvisningen ej följs eller vid misskötsel och oförsiktig-/felhantering av enheten.

Innehållsförteckning

Säkerhetsanvisningar 1	Underhåll 5
Innehållsförteckning 2	Innehållsförteckning 6
Beskrivning (knappar, switchar) 3	Beskrivning (knappar, switchar) 7
Beskrivning (användning) 4	Miljöinformation baksidan

AVIN

Grattis till ditt inköp av en Skivspelare från AVIN!

Vi hoppas du kommer att få många härliga musikstunder tillsammans med denna produkt.

AVIN är ett svenskt varumärke.

AVIN betyder mycket produkt för pengarna.

Avin

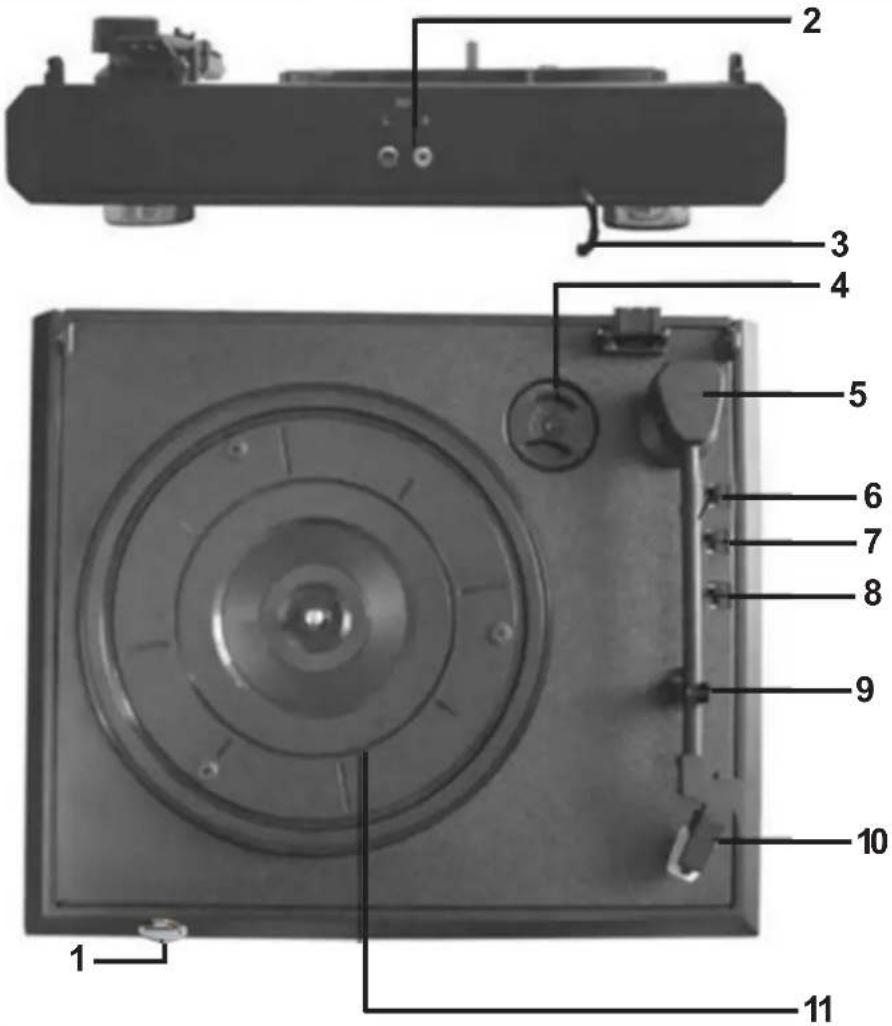

Beskrivning

1. På / Av knapp
2. RCA ingångar

Anslut till dessa för användning av en förstärkare eller dylikt,

Röd för R kanal,

Vit för L kanal.

1. Nätsladd

Anslut denna sladd till ett jordat vägguttag.

1. Adapter

Använd denna adapter när du spelar 45RPM skivor.

1. Tonarms infästning
2. Tonarms lyft
3. Auto stopp kontroll
4. Hastighets Switch

Tre hastigheter finns att välja: 33.3, 45, 78 RPM.

Din enhet kan anslutas till en nätspänning på 230V/50Hz. Ett vanligt vägguttag.

ANSLUT FÖRSTÄRKARE

Anslut ljud pluggar till Alert ingång på mixer eller förstärkare:

☐ röda kontakten till R / H kanal ingången.

□ vita kontakten till L / H kanal ingången.

Spela en skiva

• Lyft av dammskyddet från din skivspelare.
• Placera skivan på skivtallriken.
  Om det är en 45 RPM, Glöm inte att placera adaptern på skivspindeln.
• Välj önskad hastighet med Hastighets switchen, välj mellan 33.3, 45 & 78RPM.
• Tryck in PÅ knappen.
• Lossa tonarms låset och lyft tonarmen med lyft spaken.
• Tryck in armen lätt med din hand.
• Placera pick-upen lodrätt över det första spåret på skivan och skivspelaren börjar snurra automatiskt.
• Ta ner tonarmen med lyften så kommer pick-upen att försiktigt röra skivan och sedan kommer skivspelaren börja uppspelning.
• När skivan är slut,

så kommer tallriken att stanna automatiskt, Om Auto-stop switchen är i ON läge.

När switchen är i OFF läge kan det hjälpa att läsa av långa inspelningar på skivan.

OBS!

• Lyft upp tonarmen och lägg den på stödet.
• Sätt tillbaka skyddslocket på nälen och stäng tonarms låset.
• Slå av strömmen.

Underhåll

Byta nälen

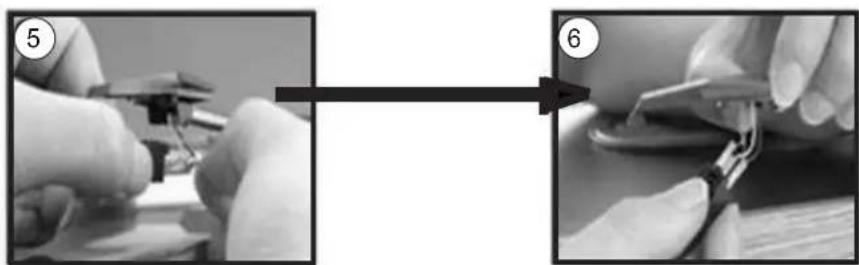

- Kolla på bilderna 1-8 och Läs

Tryck på tonarms låset för att släppa tonarmen.

Ta av skyddet på pick- upen för att visa nälen.

Ta försiktigt loss pick- upen från sin plats.

Ta helt loss ljudkablarna från pick-upen.

För att sätta i en ny i nål, utför proceduren baklänges och installera pick-upen försiktigt i uttaget.

Gör allt med extrem försiktighet för att inte skada tonarmen eller ljudkablarna.

Underhåll

Installera en ny pick-up

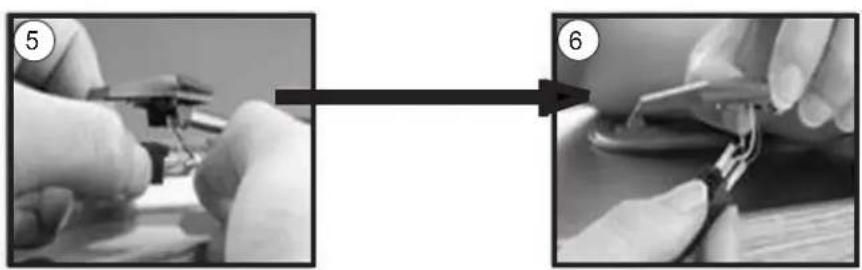

- Kolla på bilderna 5-6 och Läs

Vi rekommenderar att du rengör dina skivor med en antistatisk trasa för att få maximal glädje av dem och göra så att dom håller länge.

Vi vill också påpeka att av samma skäl pennan bör ersättas regelbundet (cirka var 250 timme)

Damma av nålen ibland med en mycket mjuk borste doppad i alkohol (Borsta bak till fram på pick-upen)

När du ska transportera din skivspelare, Glöm ej att:

• Sätta nälskyddet på plats.
•Låsa tonarmen.

Produkt garanti

Din skivspelare har tolv månaders garanti från det ursprungliga köpet.

Eventuella defekter på grund av brister i material eller utförande, kontakta återförsäljaren. Ha ditt kvitto till hands.

OBS! Garantin gäller EJ utan kvitto. (Kvittot är ditt garantibevis)

Garantin gäller endast enligt följande bestämmelser:

• Den är endast giltig inom det land där köpet är gjort.
• Produkten måste vara korrekt installerad och användas i enlighet med instruktionerna finns i denna bruksanvisning. (Misskötsel och Felhantering täcks ej av garantin)
• Garantin kommer att bli ogiltigt om din skivspelare säljs på nytt eller har skadats av ej kvalificerad reparation.
• Återförsäljare, Tillverkare & Grossister frånsäger sig allt ansvar för oförutsedda skador eller följdskador.
• Vid felanvändning av enheten pga bruksanvsiningen ej följs korrekt upphör garantin OMEDELBART att gälla.
• Om enheten tappas, välter eller får något på/över sig så täcks det absolut EJ av garantin, då det är något som Tillverkaren & Grossister ej kan förutse.

Tänk på miljön!

Förbrukad elektroniskapparatur

får aldrig slängas i vanliga hushållsavfallet eller i naturen.

De ska lämnas i ELAVFALL/ELSKROT

på närmaste ÅTERBRUK.

Urladdade batterier lämnas i

Batteriholk på återvinningscentral
