BRUKSANVISNING 680 Exerfit

1. Anslut guidestången (02) till den bakre basen (03) med 2xM10x20-sexkantsbultar (54) och 2xM10-brickor (68).
2. Anslut den bakre basen (03) till huvudbasen (01) med 2xM10x70-sexkantsbultar (53), 4xM10-brickor (68) och 2xM10-nylonmuttrar (63).
3. Anslut den främre basen (78) till huvudbasen (01) med 2xM10x70-sexkantsbultar (53), 4xM10-brickor (68) och 2xM10-nylonmuttrar (63).
4. Anslut den vertikala stängen (10) till huvudbasen (01) med 2xM10x70-sexkantsbultar (53), 4xM10-brickor (68) och 2xM10-nylonmuttrar (63).

STEG 02

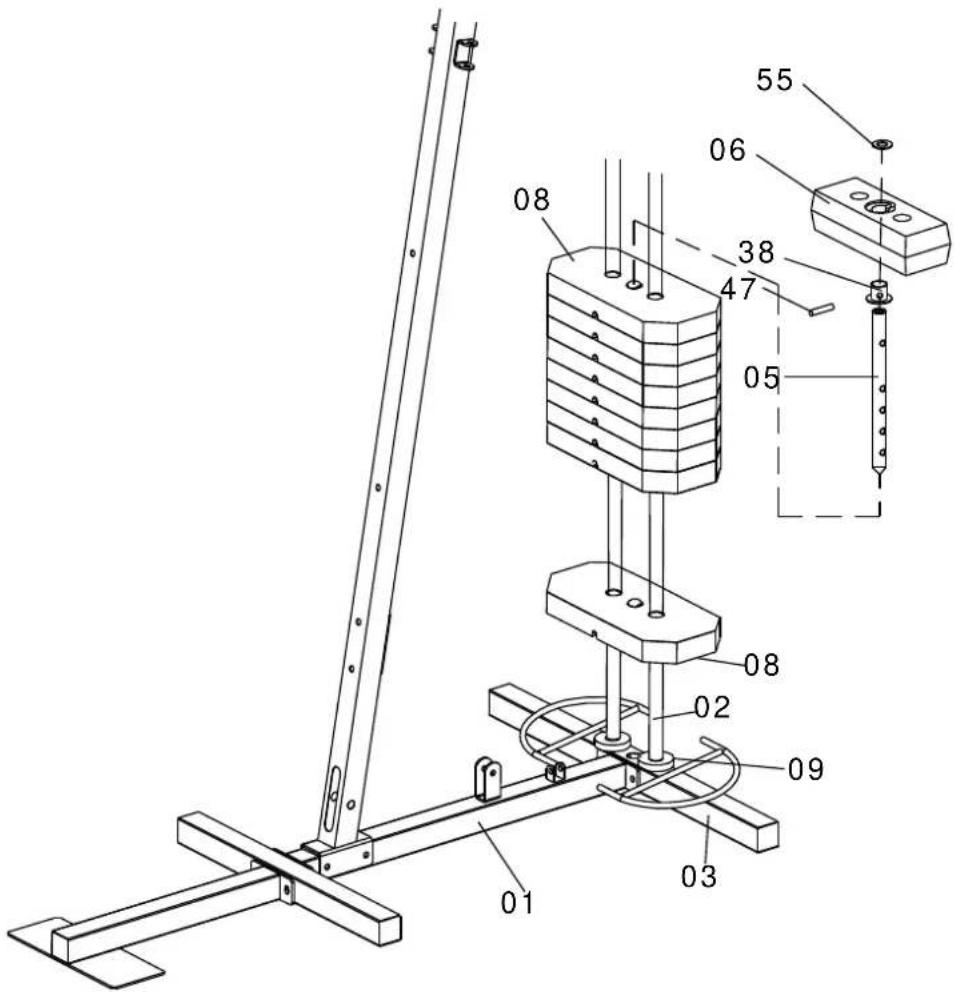

1. För på de 2 gummiringarna (09) på guidestagen (02) och sätt därefter på de 9 vikterna (08).
2. Ta fram väljaraxeln (05) och montera 1" rund bussning (38) och snabbsprint (47) enligt bild., Låt topplattan (06) glida på guidestaget (02) och positionera väljaraxeln (05) rätt. Placera topplattan (06) ovanpå vikterna (08).

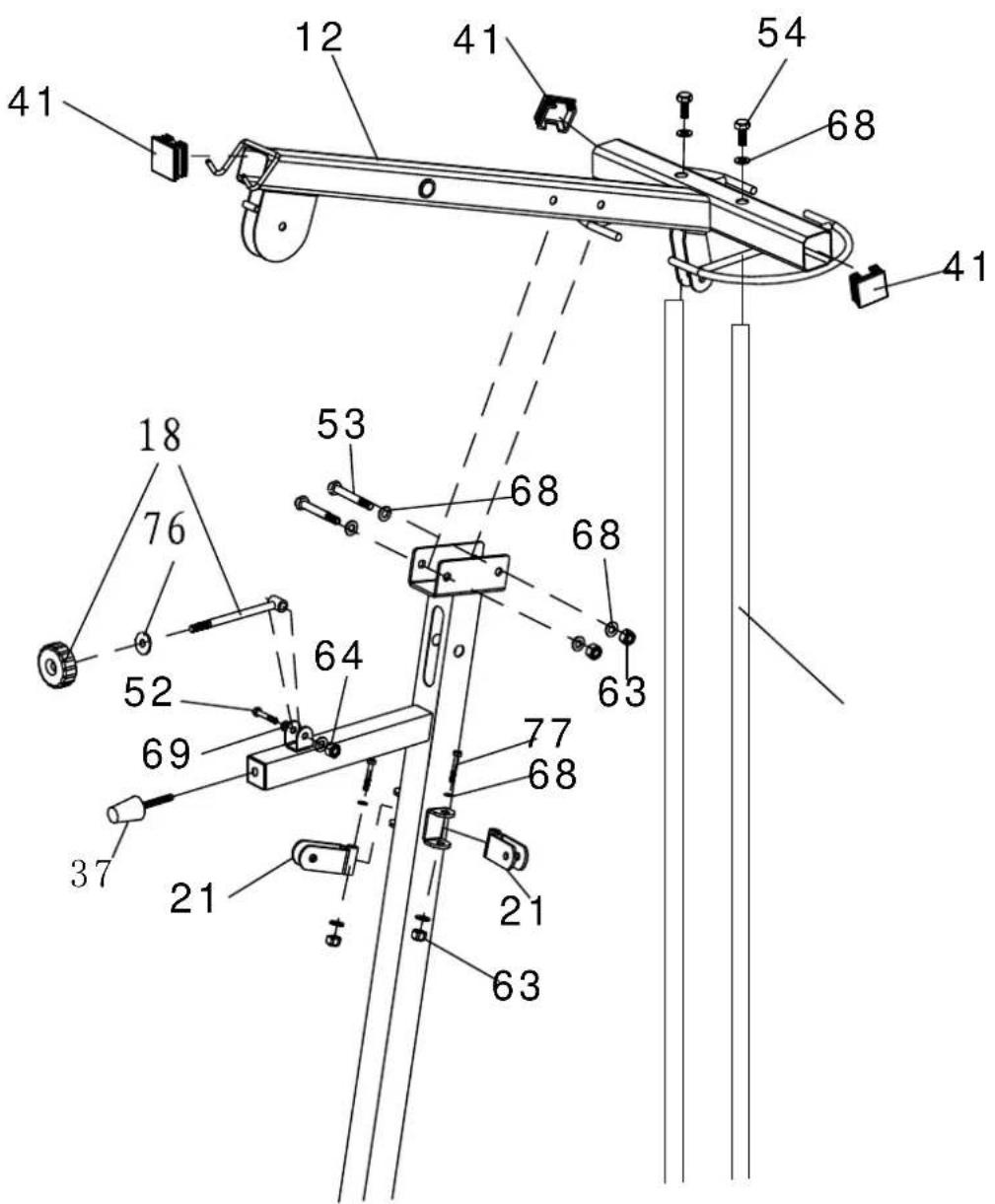

1. Sätt 50 mm fyrkantiga hättor (41) på båda ändar av den övre korsstången (12).
2. Anslut den övre korsstången (12) till den vertikala stången (10) ovanifrån, och anslut guidestagen (02) till den övre korsstången (12) med 2xM1*20 mm-sexkantsbultar (54), 2xM10x70 mm-sexkantsbultar (53), 6xM10-brickor (68) och 2xM10-muttrar (63).
3. Anslut gummibufferten (37) till den vertikala stången (10).
4. Anslut trisstaljan (21) till den vertikala stängen (01) med 2xM10x65-sexkantsbultar (77), 4xM10-brickor (68) och 2xM10-nylonmutrar (63).
5. Installera trycksprinten (18), YD 30 mm*ID 10,3 mm*1,8T-brickan (76) till den vertikala stången (10) med M8*40 mm-sexkantsbultar (52), 2xM8-bricka (69) och M8-nylonmutter (64).

STEG 04

1. Sätt 50 mm fyrkantiga hättor (41) på båda ändar av benförlängning/armböjstång (14).
2. Anslut sätesenheten (13) till den vertikala stängen (10) med bultar (53), muttrar (63) och bricka (68) enligt bild.
3. Anslut benförlängning/armböjstång (14) till sätesenheten (13).
4. Anslut ryggstödet (20) till den vertikala stängen (10) enligt bild.
5. Anslut ryggstödet (19) till sätesenheten (13) enligt bild.
6. Låt dynhållarna (32) glida in i motsvarande hål.
7. För på benförlängning/böjdynor (29) på dynhållarna (32).
8. Placera 1" runda hättor (40) i dynhållarna (32).

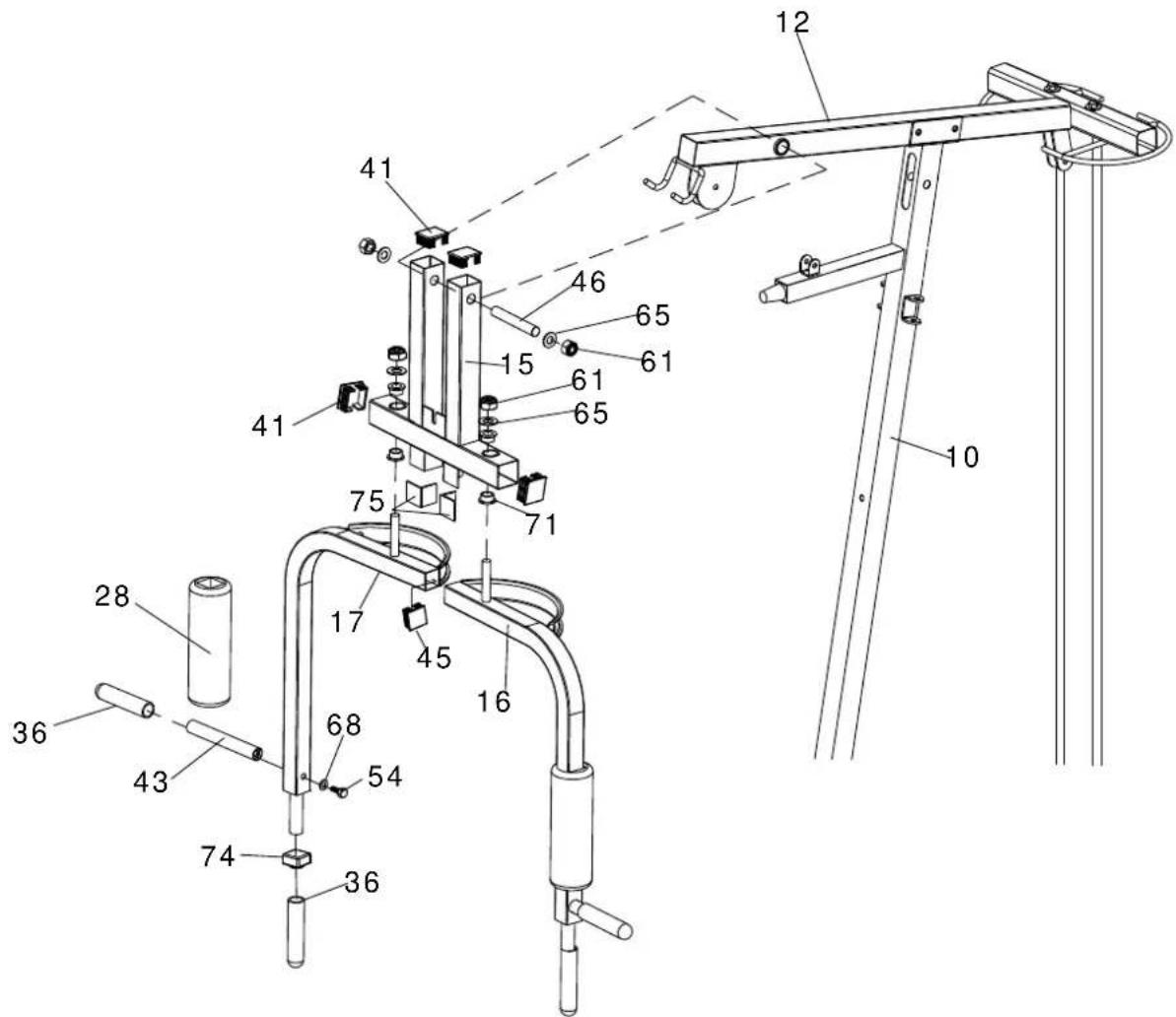

1. Anslut tryckstången (15) till den övre korsstången (12) med tryckstångsaxel (46), bricka (65) och bult (61) enligt bild.
2. Anslut Pec Dec-dynor (28) och låt handgreppen (36) glida på Pec Dec-armen (16 & 17).
3. Anslut handtagsrör (43) och handgrepp (36) till Pec Dec-armen (16 & 17) med bultar (54) och brickor (68) enligt bild.
4. Installera Pec Dec-armen (16 & 17) på tryckstången (15) med brickor (65) och nylonmuttrar (61) enligt bild.

STEG 06

VAJERMONTERING

1. BÖRJA MED DEN ÖVRE LÅNGA VAJERN 2370 mm (24)
   BÖRJA MED ATT GÄNGA VAJERÄNDEN UTAN KULA ÖVER TRISSA NR.1, ÖVER TRISSA NR. 2, NERÅT OCH RUNT TRISSA NR. 3 I FLYTANDE TRISSTALJA, UPPÅT OCH ÖVER TRISSA NR. 4 OCH NERÅT OCH ANSLUT TILL VIKTERNA MED M12-BULT & BRICKA (55) ENLIGT BILD.
2. BÖRJA MED DEN NEDRE MEDELSTORA VAJERN 4 030mm (25).
   BÖRJA MED ATT GÄNGA VAJERÄNDEN UTAN KULA UNDER TRISSA NR. 5, UNDER TRISSA NR. 6, UPPÅT OCH RUNT TRISSA NR. 7, I FLYTANDE TRISSBLOCK, NERÅT OCH UNDER TRISSA NR. 8, UPPÅT OCH RUNT TRISSA NR. 7 I FLYTANDE TRISSBLOCK, NERÅT OCH UNDER TRISSA NR. 8, UPPÅT OCH RUNT TRISSA NR. 9, I FLYTANDE TRISSBLOCK, NERÅT OCH MED KROK, KEDJA FAST VAJERÄNDEN.
3. ANSLUTA PEC DEC-VAJER 2720 mm (26)
   FÖR ENA ÄNDEN AV PEC DEC-VAJER OCH FÄST MED BULT TILL PEC DEC-ARMEN ENLIGT BILD PÅ PEC DEC-ENHETEN. ANVÄND M10*35 mm SEXKANTSBULT (62), M10-MUTTER (51), M10-BRICKA (68) & M10-NYLONMUTTER (63) FÖR ATT FÄSTA VAJERN VID ENHETEN. GÄNGA DÄREFTER DEN ANDRA VAJERÄNDEN ÖVER TRISSA NR.10, NERÅT OCH RUNT TRISSA NR.11 I PEC DEC-TRISSTALJA (22) UPPÅT & ÖVER TRISSA NR.12 & FÄST MED BULT VAJERN VID PEC DEC-ARMEN ENLIGT BILD PÅ PEC DEC-ENHETEN. ANVÄND M8*40 mm SEXKANTSBULT (52), M8-BRICKA (69) & M8-NYLONMUTTER (64) FÖR ATT FÄSTA VAJERN.

OBS! OM VAJRARNA INTE ÄR TILLRÄCKLIGT LÅNGA, ANVÄND DEN KORTA KEDJAN SOM EN FÖRLÄNGNING MED UPPHÄNGNINGSKROKEN SOM ANSLUTANDE DEL.

ANSLUT HANDGREPP 127 mm (36) TILL DEN HORIZONTELLA STÅNGEN (30) OCH BÖJSTÅNGEN (31)

1. För in axeln av U-typ (83) både upptill och nertill på skyddsnätet (81).
2. Fäst skyddsnätet (81) på den bakre basen (03) och den övre korsstången (12) med bandet (82) enligt bild.

Om det skulle uppstå andra problem av något slag, ber vi dig kontakta NF:s servicecenter. Här sitter det konsulter med speciell kompetens för att hjälpa dig med frågor som rör produkten, montering eller fel och brister. Du kan även gå till hemsidan www.exerfit.se. Här kommer det att finnas mycket information om produkterna.

VI VILL HELST ATT DU KONTAKTAR OSS INNAN DU EVENTUELLT GÅR TILLBAKA TILL BUTIKEN MED PRODUKTEN:

Kundtjänst: 036-452 53

När du kontaktar oss bör du ha denna bruksanvisning samt originalbruksanvisningen ("USER'S MANUAL") tillhands.

BESTÄLLNING AV RESERVDELAR:

Ring eller e-posta till:

Kundtjänst: 036-452 53

E-post: [e-mail]

När du beställer reservdelar är det viktigt att du uppger följande information:

• Träningsredskapets modellnummer
• Produktens namn
• Produktens serienummer
• Reservdelsnummer (finns i "USER'S MANUAL")
• Beskrivning av önskad reservdel, se sprängskissen i originalbruksanvisningen (Exploded Drawing i "USER'S MANUAL").
