BRUKSANVISNING AC-310 CENTURION

Vänligen läs noggrant igenom bruksanvisningen för att säkerställa korrekt användning, underhåll och installation. Spara manualen för framtida bruk.

INNEHÅLL

Säkerhetsföreskrifter....1

Delar 2

Tillbehör 3

Introduktion till kontrollpanelen 4

Drift 5

Använda fjärrkontrollen....6

Använda produkten 7-9

Installation 9-11

Underhåll 11

Felsökning 12

Tekniska specifikationer....13

SÄKERHETSFÖRESKRIFTER

• Innan du kopplar in apparaten: Kontrollera att ditt vägguttags spänning motsvarar den spänning som anges på produktens typskylt (placerad på baksidan av apparaten).
• Använd inte enheten om du är blöt om händerna.
• Dra inte ut kontakten när apparaten är igång.
• Använd helst inte förlängningssladd.
• Stick inte in fingrarna, pinnar eller andra föremål i apparaten.
• Stäng enheten och dra ut kontakten om det luktar illa.
• Om strömsladden är skadad måste den ersättas av tillverkaren, dess serviceverkstad eller annan kvalificerad servicepersonal för att undvika fara.
• Täck inte luftutsläppet eller luftintaget.
• Apparaten får inte ställas precis under ett vägguttag.
• Apparaten får inte användas av barn eller personer som saknar kunskap om och erfarenhet av hur den används.
• Håll barn under uppsikt så att de inte leker med apparaten.
• Använd inte enheten om den inte är installerad på ett korrekt sätt.
• Använd inte enheten:

A. Nära öppen spis eller eld.
B. Nära ett område med risk för oljestänk.
C. I öppet solljus.
D. Nära en pool eller bassäng.

• När du flyttar luftkonditioneringsapparater, stäng alltid av och koppla bort strömförsörjningen och flytta den långsamt.
• Transportera enheten i upprätt läge och håll den upprätt vid förvaring. Detta är för att undvika att det läcker olja från kompressorn.
• För att undvika brandfara, täck aldrig klimatanläggningen.
• Vid skada, vänligen stäng av apparaten, dra ut strömsladden och kontakta kvalificerad servicepersonal. Reparera inte apparaten på egen hand.
• Strömkabeln måste vara jordad.
• Använd inte enheten nära lättantändlig eller explosiv gas.
• Ställ den minst 1 meter från TV och radio för att inte riskera störningar.
• Dra aldrig ut kontakten genom att dra i sladden.
• Tvätta inte enheten med vatten eller lösningsmedel.
• Skaka eller slå inte på apparaten.
• Blockera inte luftintaget eller luftutsläppet
• Blanda inte gamla och nya batterier i fjärrkontrollen.
• Dra ut stickkontakten om apparaten inte ska användas på länge.
• Apparaten är endast avsedd för inomhus- och hushållsbruk.

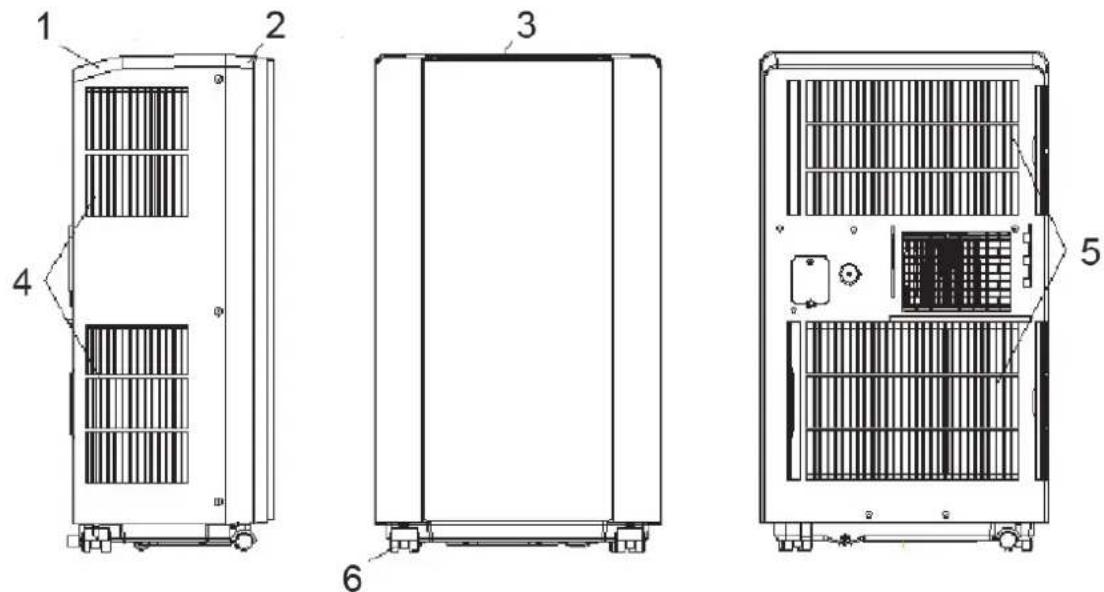

DELAR

Sida Framsida Baksida
Fig.1

1	Bakpanel
2	Frampanel
3	Driftpanel
4	Luftintag
5	Luftintag
6	Hjul

TILLBEHÖR

Delar Delarnas namn		Antal/Set
	Portabelluftkonditionering	1
	Luftutblåsslang	1
	Platt fästklammer	1
	Fyrkantig fästklammer	1
	Monteringsplatta	1

Fig.2

Vid uppackning, kontrollera att de ovan nämnda tillbehören ingår.

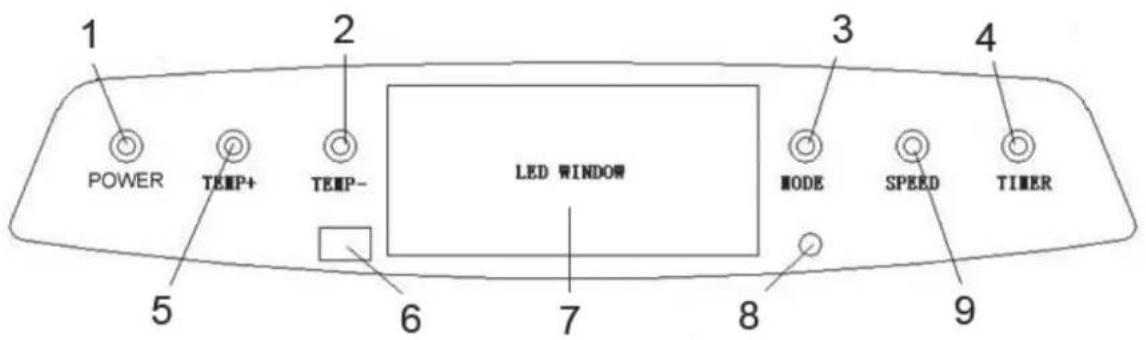

INTRODUKTION TILL KONTROLLPANELEN

1 POWER TEMP+ TEMP- LED WINDOW 3 NODE SPEED TIMER 4 5 6 7 8 9

Fig.3

1	Strömknapp
2	Lägre temperatur
3	Driftlägesknapp
4	Timer av/på-knapp
5	Högre temperatur
6	Singalmottagningsfönster
7	Display (LED-fönster)
8	Indikator för full vattentank
9	Knapp för justering av fläkthastighet

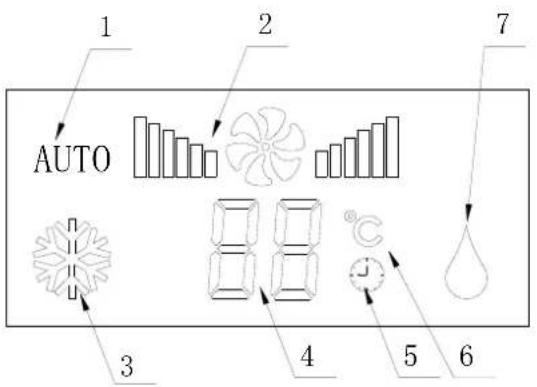

DRIFT

AUTO 1 2 7 3 8.8 °C 4 5 6

Fig. 4

1	Ikon för autoläge
2	Fläkthastighet
3	Kylningsläge
4	Temperatur- och timerinställningar
5	Timer PÅ
6	Temperatur °C
7	Ikon för avfuktningsläge

ANVÄNDA FJÄRRKONTROLLEN

Strömknapp

Tryck på denna knapp för att slå på eller stänga av apparaten.

Knapp för

temperaturinställning

Denna knapp används för att ställa in rumstemperaturen. Genom att trycka på "▲" ökar du temperaturen med 1°C.

Knapp för

fläkthastigheten

Genom att trycka på denna knapp väljer du mellan hög, mellan och låg hastighet på lufttillförseln.

POWER TIMER ▲ SPEED MODE

Batterifack
Ta ut batteriluckan när du byter batteri

Knapp för

tidsinställning

Denna knapp används för att ställa in tiden för tidsstyrt PÅ-/AV-läge.

Knapp för

temperaturinställning

Denna knapp används för att ställa in rumstemperaturen. Genom att trycka på "▼" minskar du temperaturen med 1°C.

Lägesknapp

Genom att trycka på denna knapp väljer du mellan de olika lägena automatisk kylning och torkning.

). (batterityp 1 x CR2025

Fig. 5

ANVÄNDA PRODUKTEN

Innan du startar, läs detta avsnitt:

1. Hitta en plats där det finns strömförsörjning i närheten. Undvik att använda förlängningssladd. Om man behöver använda förlängningssladd, se till att den håller god kvalitet, är jordad och är anpassad till apparatens effekt.

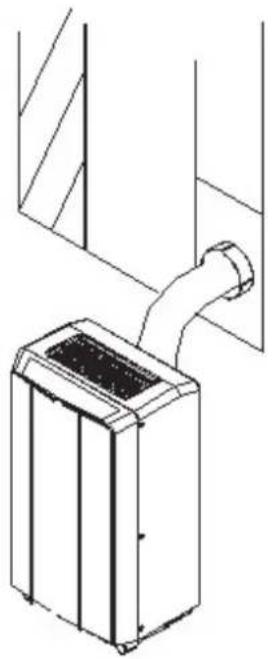

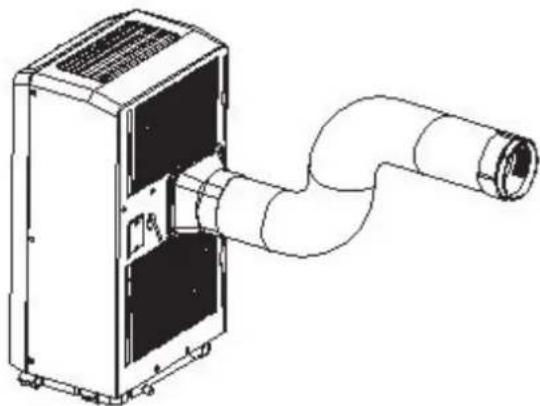

2. Som visas i Fig.6 och Fig.6a; installera utblåsslang och justera i fönsteröppningen.

1. Koppla in enheten i ett jordat AC 220\~240V/50Hz uttag.
2. Tryck på ON/OFF-knappen.

Användning i omgivande temperatur:

	Max. omgivningstemperatur i kylningsläge	Min. Omgivningstemperatur i kylningsläge
Torr	35°C	16°C
Våt	24°C	12°C

Se till att utblåsslangen är korrekt monterad.

Förhållningsregler för kylnings- och avfuktningsfunktionerna:

• När du använder kylnings- eller avfuktningsfunktionen - se till att maskinen får gå minst 3 minuter i varje läge innan nytt läge väljs.
• Säkerställ att strömförsörjningen möter kraven.
• Säkerställ att uttaget är anpassat för växelström (AC).
• Dela inte ett vägguttag med andra apparater.
• Strömförsörjningen är AC 220-240V, 50Hz

2. Kylning

• Tryck på "Mode" knappen tills "Cool"-ikonen visas.
• Tryck “▲” eller “▼”-knappen för att välja önskad temperatur (16 °C-31°C)
• Tryck på "Fan Speed" för att välja fläkthastighet.

3. Avfuktning

- Tryck på "Mode" knappen tills ikonen för avfuktningsläget blinkar (se fig. 4, punkt 7).

4. Timerläge

Timer ON:

När AC:n är i OFF läge – tryck på "TIMER" och välj en tid när apparaten skall slås på. "Preset ON Time" visas på kontrollpanelen. ON time kan sättas 0-24 timmar framåt i tiden från nuvarande tid.

Timer OFF:

När AC:n är i ON läge – tryck på "TIMER" och välj önskad tid då apparaten skall

stängas av. "Preset OFF Time" visas på kontrollpanelen OFF time kan sättas 0-24 timmar framåt i tiden från nuvarande tid.

5. AUTO-läge

Välj läge automatiskt baserat på rumstemperaturen: Kylning, avfuktning eller uppvärmning (se tabell 1).

Tabell 1

Rumstemperatur (RT)	RT < 23°C	23°C ≤ RT < 26°C	RT ≥ 26°C
Läge	Fläkt	Avfuktning	Kylning
Inställd temperatur	/	23°C	25°C

INSTALLATION - FÖRKLARING

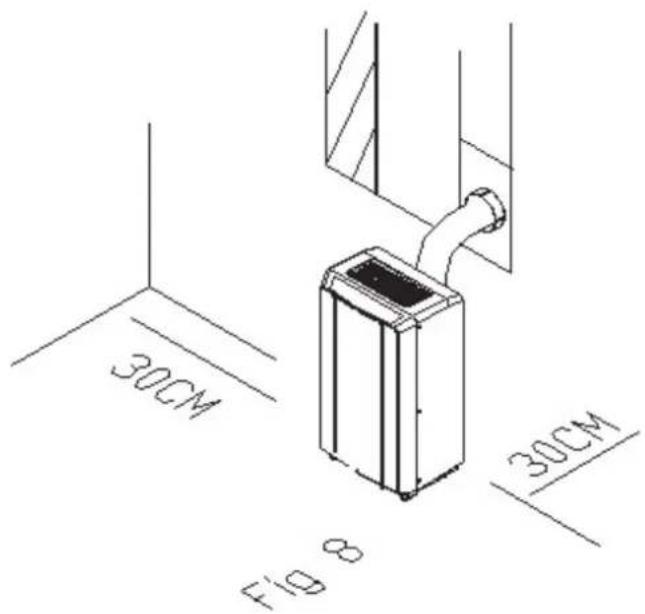

• En portabel luftkonditionering ska installeras på en slät yta. Se till att enheten har god luftcirkulation runt om. Placera den inte närmare än 30 cm till närmaste vägg eller objekt (se fig. 8).
• Produkten ska inte installeras på kemtvättsinrättningar.

30CM Fig 8 30CM

A) Temporär installation

Vrid ändarna av luftutblåsslangen in i den fyrkantiga fästklammern och den platta fästklammern. Sätt in den fyrkantig fästklammern i öppningen på baksidan av luftkonditioneringen (fig. 9). Placera den andra änden av utblåsslangen i närmsta fönsteröppning.

B) Installationskit för skjutfönster

Installationen för skjutfönster är mestadels i horisontellt eller vertikalt läge och det är inte mycket skillnad i den verkliga installationsprocessen. Som visas i Fig. 10 och Fig. 10a; kontrollera min. och max. storlekarna på fönstret.

Så fungerar alarmet för full vattentank

Den inre vattentanken i luftkonditioneringen har en säkerhetsbrytare som kontrollerar vattennivån. När vattnet när en viss höjd lyser indikatorn för full vattentank upp (om vattentanken är skadad, när den är full, vänligen ta bort gummiproppen på botten av enheten så allt vatten rinner ut).

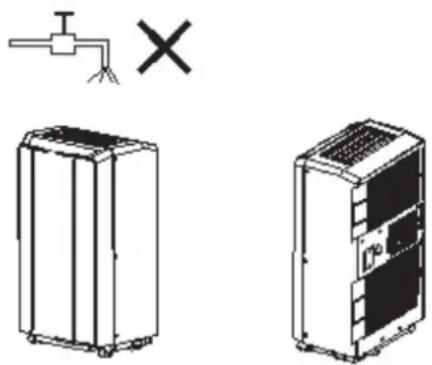

UNDERHÅLL

Förklaring:

1) Stäng av apparaten och drag ut strömkabeln ur vägguttaget före rengöring;
2) Använd inga lösningsmedel för rengöring – använd endast fuktig trasa och milt rengöringsmedel;
3) Spola inte av maskinen med rinnande vatten;
4) Om luftkonditioneringen är skadad, vänligen kontakta butiken där du köpte produkten eller kvalificerad servicepersonal.

Om filtret täpps igen av damm och smuts ska det rengöras varannan vecka.

• Demontering
  Öppna luftintagsgallret och ta bort luftfiltret.
• Rengöring
  Rengör filtret med neutralt rengöringsmedel och ljummet vatten (40°C) och torka det på en skyddad plats.
• Montering
  Sätt luftfiltret på plats i luftinstagsgallret och montera övriga komponenter som de var.

2. Rengör utsidan av luftkonditioneringen

Rengör först utsidan med neutralt rengöringsmedel och en våt trasa, och torka sedan med en torr trasa.

FELSÖKNING

Problem Möjliga orsaker Förslag på lösning
1. Enheten startar inte när jag trycker på strömknappen	Indikatorn för full vattentank blinkar och vattentanken är full	Töm vattentanken
	Rumstemperaturen är högre än den inställda temperaturen (elektriskt värmeläge)	Ställ in temperaturen på nytt
	Rumstemperaturen är lägre än den inställda temperaturen (kylningsläge)	Ställ in temperaturen på nytt
2. Inte tillräckligt kallt	Dörrar och fönster är inte stängda Säkerställ att alla fönster och dörrar är stängda
	Det finns värmekällor inne i rummet Ta bort värmekällorna om det är möjligt
	Luftutblåsslangen är inte inkopplad eller blockerad	Koppla in eller rengör luftutblåsslangen
	Temperaturinställningen är för hög Ställ in temperaturen på nytt
	Luftintaget är blockerat Rengör luftintaget
3. Högljudd	Ytan som enheten står på är inte tillräckligt jämn	Placera enheten på en plan, jämn yta
	Ljudet kommer från köldmediet som cirkulerar på insidan av luftkonditioneringen	Det är normalt
4. E0-kod Rumstemperatursensorn är defekt Byt ut		temperatursensorn (enheten kan fungera utan byte)
5. E2-kod Indikerar full vattentank Töm vattentanken

TEKNISKA SPECIFIKATIONER

Modell AC-210
Strömförsörjning AC 220-240 V / 50 Hz
Kylningskapacitet 10 000 BTU /	2900 W
Strömförbrukning	1100 W
Köldmedia R410A / 420 g
Startström	5.3A
Nettovikt	26 kg
Batterityp i fjärrkontrollen 1 x CR2025

Modell AC-310
Strömförsörjning AC 220-240 V / 50 Hz
Kylningskapacitet 12 000 BTU /	3500 W
Strömförbrukning	1340 W
Köldmedia R410A / 570 g
Startström	7.3A
Nettovikt	30 kg
Batterityp i fjärrkontrollen 1 x CR2025

Obs: Den verkliga produkten kan se annorlunda ut från illustrationerna i manualen.

MILJÖWaste of Electrical and Electronic Equipment (WEEE)WEEE-direktivet 2012/19/EUDen här symbolen på produkten eller i instruktionerna betyder att den elektriska och elektroniska utrustningen ska slängas separat från annat hushållsavfall när den inte fungerar längre. Inom EU finns separata återvinningssystem för avfall. Kontakta lokala myndigheter eller din återförsäljare för mer information.
LAG OCH SÄKERHETDetta märke finns på produkten och i manualen för att visa att den uppfyller de europeiska säkerhets- och elektromagnetiska kraven. Denna produkt är tillverkad enligt gällande regler för elektromagnetiska fält (EMF), vilket innebär att den är säker att använda så länge säkerhetsanvisningarna följs. Produkten är tillverkad enligt gällande EU-lagstiftning, som begränsar användning av skadliga ämnen i elektriska och elektroniska produkter (Europaparlamentets och rådets direktiv 2011/65/EU).
FÖRBEHÅLLVi förbehåller oss rätten att justera eventuella tryckfel samt fortlöpande ändra och förbättra produkten och medföljande material.
