BRUKSANVISNING 94.4100 Marelco

Bruksanvisning Optisk brandvarnare, trådlöst sammankopplingsbar E63 028 41 (94.4100)

1. ALLMÄNT

Detta är en optisk brandvarnare. Det innebär att den har ett avancerat fotocellsystem som känner av synliga rökpartiklar med hjälp av infrött ljus. De optiska brandvarnarna har under senare år genomgått en kraftig teknisk utveckling vilket förfinat funktionen.

En optisk brandvarnare har en detektionskammare med ett avancerat fotocellsystem där en IR-ljuskälla pulsar ut ljus. Skulle rök tränga in i kammaren reflekteras ljuset mot rökpartiklarna och en ljusförändring sker i fotocellmottagaren, vilket genererar larm.

Den optiska brandvarnaren är bäst när det gäller att detektera pyrande bränder med synliga rökpartiklar. Den typen av bränder kan ibland pågå under flera timmar innan de övergår till brand med öppen låga.

2. PLACERING

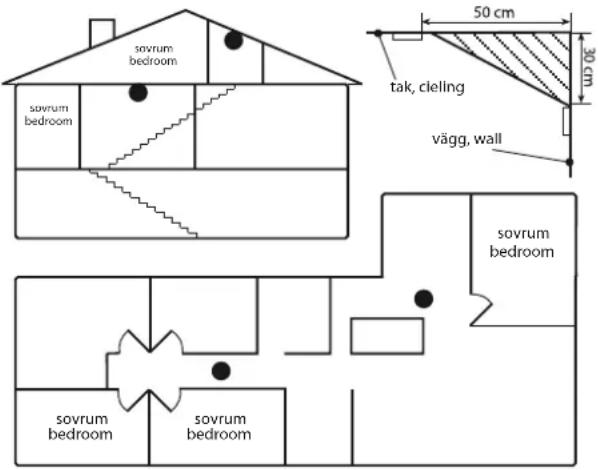

Bästa skydd erhålles vid montering av en brandvarnare i varje rum. Det skall åtminstone finnas en brandvarnare utanför varje sovrum. I hus med flera väningar, bör man ha minst en varnare på varje väning. Kontrollera alltid att brandvarnarna hörs tillräckligt i sovrummet. Vid behov montera även brandvarnare i sovrummet.

Brandvarnarna bör helst monteras mitt i taket, minst 50 cm från vägg eller hörn. Vid väggmontage 30 cm från taket. På vindar med takås 90 cm från centrum.

För att undvika oönskade larm, bör brandvarnare ej placeras där naturliga förbränningspartiklar förekommer (ex. i garage, i dåligt ventilerade kök, bredvid öppna spisar), ej heller i närheten av fläktar eller ventilationsanordningar.

Montera ej brandvarnare i dammiga eller smutsiga lokaler; ej heller i närheten av lysrörsarmaturer. Rumstemperatur och luftfuktighet bör vara normala. Brandvarnaren får ej målas.

3. MONTERING

Lossa monteringsbeslaget genom att vrida brandvarnaren lite motsols. Sätt i batteriet och tryck fast batterikontakten. Tryck därefter in testknappen och håll den intryckt några sekunder eller tills larmsignalen ljuder. Om larm erhålles är alla funktioner riktiga och brandvarnaren är nu klar för montering.

Använd de medföljande skruvarna för att skruva fast monteringsbeslaget i taket. Vrid slutligen fast brandvarnaren på monteringsbeslaget.

Denna brandvarnare kan (och bör) kopplas samman med andra brandvarnare för att öka säkerheten. Om en brandvarnare aktiveras tjuter då sirenen i samtliga brandvarnare i systemet.

Brandvarnarna är försedda med ett mycket avancerat och tillförlitligt radiosystem. Tack vare användandet av moderna komponenter med senaste teknik, är räckvidden mycket god och lång; samtidigt som strömförbrukningen är begränsad, vilket ger lång batterilivslängd.

För att säkerställa radioöverföring av larm även under besvärliga radioförhållanden (med yttre störningar etc) är varje brandvarnare bl.a. utrustad med en kodväljare på baksidan. Detta innebär bl.a. att risken att ditt system skall störas av (eller störa) identiska närliggande system minimeras.

5. KODNING AV RADIOSYSTEMET

I ett brandvarnarsystem måste samtliga brandvarnare vara inställda på samma kod för att larma. Vid leveransen är alla brandvarnare inställda på kod 1. Vi rekommenderar därför att du ändrar koden vid installation av systemet. Samma sak gäller om du mot förmodan skulle få något oönskat (falskt) larm, vilket kan bero på att någon granne kanske har ett system inställt på samma kod.

När du ändrat till en ny kod på samtliga brandvarnare, kontrollera då att de fungerar (se vidare under punkt 9 – TEST).

6. LARM - LARMMINNE

När brandvarnarna larmar, sker det med två olika ljudkaraktärer för att särskilja var larm har utlössts. I den utlösande detektorn (primär) brandvarnaren sker det med en karaktär, och i övriga detektorer (sekundär) brandvarnare med en annan ljudkaraktär.

Utlöst larm kan stoppas på två olika sätt; antingen med tryck på testknappen i en sekundär brandvarnare, och då tystnar enbart denna omedelbart, (övriga brandvarnare fortsätter att larma så länge primär brandvarnaren detekterar rök), eller vid tryck på testknappen i primär brandvarnaren. Denna tystnar då omedelbart, och övriga sekundära brandvarnare tystnar efterhand (med upp till 25 – 40 sekunder fördröjning). Den primär brandvarnare som utlöst larm, har ett larmminne som indikeras med en dubbelblink; samt med ett kort pip var 8 sekund under 12 timmar. Denna signal stoppas med ett tryck på testknappen.

7. SPECIELLA LARM OCH KODFUNKTIONER

Normalt måste alla brandvarnare har samma kodnummer för att larm skall kunna överföras trådlöst. Detta gäller dock ej kod "0" som har speciella egenskaper. När någon brandvarnare har kod "0" erhåller de även larm från övriga brandvarnare med andra koder, efter en fördröjning med ca 3 minuter. Denna funktion kan användas på olika sätt, och man kan t.ex. få ett larm i trapphuset i ett flerfamiljshus, om någon brandvarnare i en (tom) lägenhet larmar längre tid än 3 minuter.

På samma sätt kan kod "0" fungera som ett utrymningslarm. Om samtliga brandvarnare i t.ex. trapphus och vindar har kod "0", och någon av dessa ger larm, då sänds omedelbart larm till samtliga andra detektorer, oberoende av inställd kod.

8. PAUSFUNKTION

a. Känslighetsreduktion

Vid risk för oönskat larm (före ev. larm utlös), tryck på testknappen tills en ton hörs, och känsligheten sänks tillfälligt under c:a 10 minuter (därefter sker automatiskt återgång till normal känslighet). Brandvarnaren bekräftar detta med två snabba pip, och larm/testlampan dubbelblinkar var 8:e sekund. Önskas tidigare återgång till normal känslighet, tryck då återigen på testknappen tills en ton hörs. Känsligheten återställs då omedelbart, detta bekräftas med tre snabba pip.

b. Stäng av oönskade larm

Vid tryck på testknappen (på den utlösande brandvarnaren) efter att röklarm har utlös, tystnar brandvarnaren omedelbart, men larm/testlampan fortsätter att blinka så länge rökkoncentrationen är högre än gränsen för känslighetsreduktionen ovan. Övriga brandvarnare fortsätter att larma, upp till 25–40 sekunder – men med en annan ljudkaraktär. Se även ovan under punkt 6 – LARM.

9. TEST

Varje brandvarnare kan provas individuellt genom en kort tryckning på testknappen. Brandvarnarens siren skall då ljuda, och samtliga funktioner (utan radiosändning) kontrolleras då. Samtidigt går brandvarnaren i pausläge (se ovan) och två snabba pip hörs.

Önskar man prova brandvarnarens radiosystem, skall testknappen hållas intryckt minst 3 sekunder (då går ej brandvarnaren i pausläge). Därefter ser man att test/larmlampan lyser med fast sken under 40 sekunder, och detta visar att radio-sändning pågår. Efter en kort stund skall då övriga brandvarnare i systemet börja larma – men med annan ljudkaraktär. Larmet tystnar automatiskt efter 25–40 sekunder. Vill man därefter prova andra brandvarnare i systemet, bör man dock först vänta minst 40 sekunder.

Kontrollera alltid räckvidd och funktion, samt att brandvarnarna hörs tillräckligt vid sovplatserna, både före och efter installationen. Vänligen observera att radioförhållanden och störningar kan ändras med tiden, och vi kan därför inte lämna några garantier om en bestämd radioräckvidd. Varje tidpunkt, plats och byggnad är unik ur radiosynpunkt.

10. BATTERI

Brandvarnarna strömförsörjs av ett 9-volts batteri av alkalinetyp, ex. Duracell MN1604. Batterilivslängden är normalt över 1 år, och när det är dags att byta batteri ger brandvarnaren ifrån sig en kort ljudsignal varje minut, upp till 30 dagar (brandvarnaren fungerar normalt under denna tid). Välj batteri av samma typ som Imedlevereras.

Varje gång ett batteri anslutes, gör brandvarnaren en självkontroll av detektionssystemet, bl.a. med inställning av känslighet etc. När detta är klart, ger brandvarnaren ifrån sig ett långt pip. Brandvarnaren gör dessutom en automatisk självkontroll varje dygn.

När detektionssystemet är smutsigt så att brandvarnarna behöver rengöras, indikeras detta med 4 korta upprepade ljudsignaler. Är det något tekniskt fel, eller störning i detektionssystemet, indikeras även detta med 2 eller 3 korta ljudsignaler.

Tekniskt fel kan även uppstå vid förorening eller vid yttre störning av elektriskt slag, starkt ljus m.m. Rengöring eller förflyttning kan då avhjälpa problemet, i annat fall bör brandvarnaren lämnas för service. Vänligen observera att signalerna för in- och urkoppling av pausfunktionen är 2 resp. 3 snabba pip. Se vidare under punkt 8 – PAUSFUNKTION.

11. SKÖTSEL OCH ÅTERVINNING

Prova brandvarnaren varje vecka, t.ex i samband med städning, genom att hålla testknappen intryckt minst 20 sekunder. Larmsignalen är en skarp och snabbt pulserande signal. Sirenen ljuder så länge testknappen hålls intryckt, eller så länge det finns rök i brandvarnaren.

Prova alltid brandvarnaren omedelbart efter semester eller annan längre bortavaro. Kontrollera att batteriet är rätt anslutet, eller byt batteri om varnaren ej larmar. I testknappen sitter en röd kontrollampa. Denna blinkar en gång varje minut, och indikerar att batteriet är korrekt anslutet.

Brandvarnaren skall rengöras regelbundet, lämpligen med en lätt fuktad dammtrasa. I samband med det årliga batteribytet, eller vid behov, t.ex. vid oönskade larm, rengörs och dammsugs brandvarnaren noggrant med en mjuk borste.

Kasserad brandvarnare skall lämnas till anvisad plats för återvinning av el-avfall. Får inte kastas med hushållsavfall. Lämna även uttjänta batterier till återvinning. Kommunen kan ge besked om insamlingsplatser.

12. BRANDSÄKERHET

a. Komplettera med joniserande brandvarnare

Den optiska brandvarnaren är ett viktigt komplement till brandvarnare av den joniserande typen och för bästa skydd skall brandvarnare av båda typerna användas.

En joniserande brandvarnare (den hittills mest förekommande typen på marknaden) måter det elektriska motståndet i luften och reagerar därför både på osynlig och synlig rök. Skulle motståndet förändras genom att det kommer in rök i joniseringskammaren larmar brandvarnaren genast. Den här typen av brandvarnare anses vara överlägsen när det gäller att detektera hastigt uppflammande eller explosionsartade bränder med fullständig förbränning.

b. Säkerhetstips

Se till att tändstickor förvaras utom räckhåll för barnen. Lämna aldrig levande ljus utan uppsikt. Töm aldrig askoppar i papperskorg eller soppåse utan att allting är ordentligt släckt.

Spola gärna vatten i askkoppen innan den töms – eller låt den stå över natten. Se till att kakelugnen eller öppna spisen alltid är ordentligt släckt eller att eldhärden är avskärmad så att inga gnistor kan komma ut. Hantera och förvara brandfarliga vätskor på ett säkert sätt.

Använd endast säkringar av rätt styrka i det elektriska systemet. Experimentera aldrig med hemmagjorda säkringar av något slag. Byt ut bristfälliga elektriska ledningar och kontakter. Använd endast godkända elektriska apparater i hushålet. Placera ej brännbara föremål i närheten av elektriska uppvärmnings- anordningar.

c. Var alltid beredd på brand

Om ditt hem börjar brinna, kan din familjs liv hänga på sekunder. Därför måste alla i huset vara väl förberedda för en sådan situation.

d. Gör upp utrymningsplan

Välj ut de fönster som lämpar sig bäst för nödutrymning om den vanliga vägen skulle vara blockerad av rök eller eld. Ligger fönstren högt över mark, ordna en utvändig stege eller lina. Bestäm en plats utanför huset, där familjen samlas vid larm. Håll helst sovrumsdörren stängd under natten. En dörr kan hålla branden borta så pass länge att man hinner ta sig ut genom ett fönster.

Om du har tillgång till brandsläckningsredskap, se till att de fungerar och att du kan sköta dem. Öva utrymning med familjen. Lägg upp det hela som en lek, för att inte skrämma barnen.

e. Om det börjar brinna

Varna övriga personer och se till att de kommer ut ur huset. Följ den uppgjorda utrymningsplanen. Stäng om möjligt dörrar och fönster för att begränsa branden. Larma brandkåren t.ex. från grannens telefon.

Om branden är liten kan du försöka släcka den själv med en brandsläckare, vattenslang eller om branden är mycket liten, med en filt eller matta. Se till att du har en reträttväg. Kan du inte släcka själv, så ta dig ut ur huset så snabbt som möjligt. Gå inte tillbaka in i huset när du väl kommit ut.

13. TEKNISKA DATA

Rökdetektion Optiskt reflektionssystem

Rökkänslighet (normal) 2,3% / FT ± 1.0% / FT

Ljudstyrka 85dB vid 3 m

Ljudsignal 2/3 olika ljudkaraktärer

Larmlampa Fast LED i detekterande brandvarnare,

Blinkande LED i övriga enheter

Pausfunktion 10 minuter (känslighetsreduktion)

Strömförsörjning 9 V Alkaliskt batteri (6LR61)

Batterilivslängd Minst 1 år

Batteribytessignal Minst 30 dagar

Strömförbrukning Max 20 μA

Temperaturområde 5–38°C

Mått och vikt ∅= 130 mm x 33 mm, 140 g

Sammankopplingsbarhet Obegränsat antal

Kodmöjligheter 16 olika, varav 1 st prioriterad för t.ex. utrymning

Räckvidd Beroende på radioförhållanden

Frekvensband 434,33 MHz

Radiogodkännande R&TTE CE 0681!

Övrigt Självtest och automatisk kalibrering
