BRUKSANVISNING CTW 3050 DOMETIC

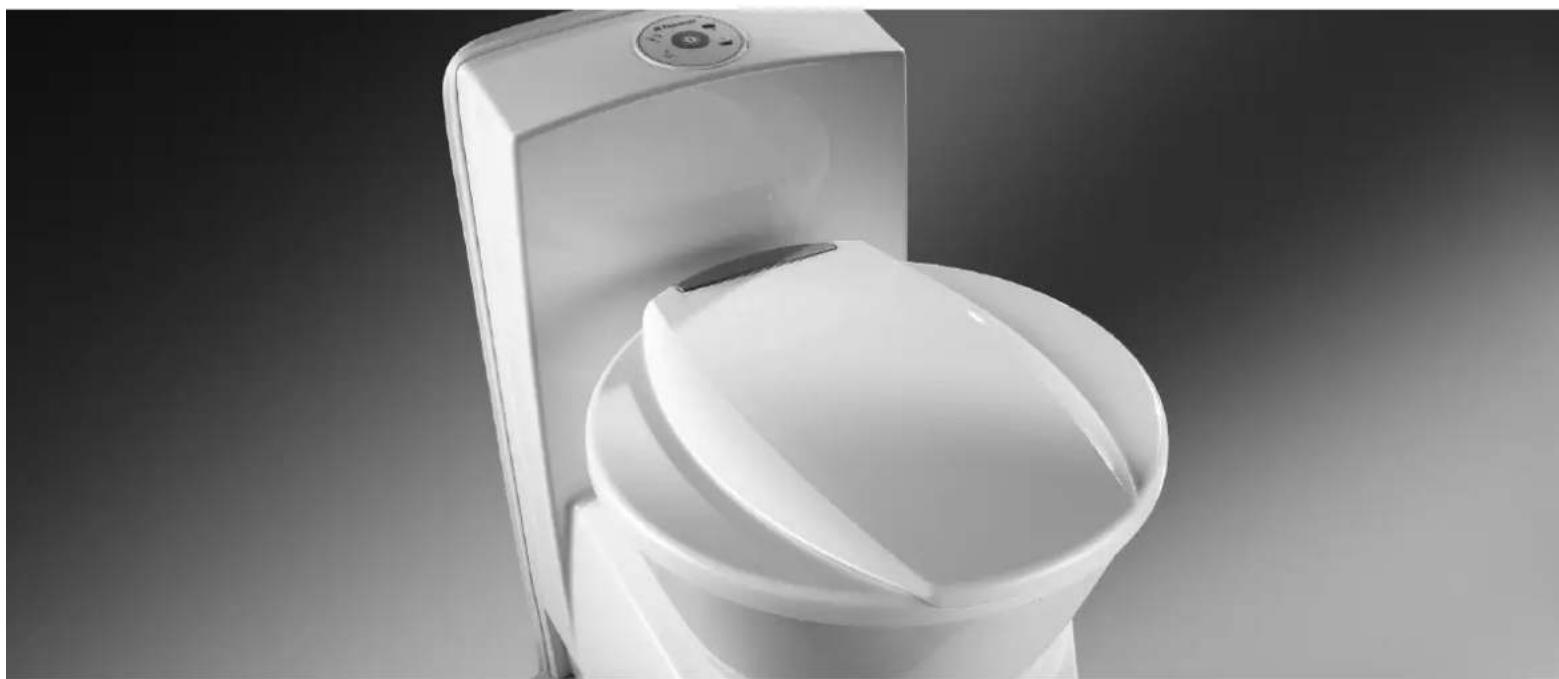

Kassettoalett för fritidsfordon

CT 3050 CTS 3050 CTW 3050 CTLP 3050

CT 3110 CTS 3110 CTW 3110 CTLP 3110

Skriv in dessa uppgifter här:

T.B. MBA 03/2008

Modellnummer ....

N2

Produktnummer ....

242 6012-08

Serienummer ....

Svenska

Innehållsförteckning

1.0 Allmänt 4

1.1 Förord 4
1.2 Anvisningar till denna bruksanvisning 4
1.3 Upphovsskydd 4
1.4 Förklaring till använda symboler 4
1.5 Ansvarsbegränsning 5
1.6 Garanti 5
1.7 Kundservice 5
1.8 Reservdelar 5
1.9 Miljöinformation 5
1.10 Dometics sanitetsmedel 6
1.11 Konformitetsförklaring 6

2.1 Föreskriftsenlig användning 7
2.2 Användarens ansvar 7
2.3 Användning av sanitetsmedel 7
2.4 Arbete på och kontroll av toalett 7

3.0 Modellbeskrivning 8

3.1 Modellbeteckning 8
3.2 Toalettens typskylt 8
3.3 Tekniska data 8
3.4 Förklaring till toalett 9

4.0 Användning av toalett 10

4.1 Rengöring 10
4.2 Underhåll 10
4.2.1 Demontering av kassettätning 10
4.3 Förbereda kassettank 11
4.4 Fylla färskvattentank 12
4.5 Kontroll- och manöverpanel 12
4.6 Användning av toalett 12
4.7 Tömning av kassettank 13
4.8 Byte av säkring i manöverenhet 14
4.9 Vinterdrift 14
4.10 Urdrifttagning 14
4.11 Avtagbart lock och toalettring 15

1.0 Allmänt

1.1 Förord

Du har gjort ett utmärkt val som har valt denna kassettoalett från Dometic. Vi är övertygade om att du på alla sätt kommer att bli fullt tillfreds med denna toalett. Denna toalett uppfyller höga kvalitetskrav och garanterar effektiv resurs- och energianvändning under hela sin livstid, vid tillverkning, under drift och när den ska kasseras.

1.2 Anvisningar till denna bruks- anvisning

Innan du börjar använda toaletten ska du läsa denna bruksanvisning noggrant.

Denna bruksanvisning ger dig all nödvändig information om hur man använder toaletten korrekt. Uppmärksamma särskilt säkerhet-sanvisningarna. Det är viktigt att följa anvisningarna och handlingsanvisningarna för att varken du själv eller anläggningen ska komma till skada vid användning av toaletten. Du måste ha förstått vad du läser innan du vidtar någon åtgärd.

Förvara denna bruksanvisning i närheten av toaletten så att den när som helst kan användas. Se till att den inte kommer bort.

1.3 Upphovsskydd

Uppgifterna, texterna och bilderna i denna monteringsanvisning är upphovsrättsligt skyddade och faller under immaterialrätterna. Ingen del av denna bruksanvisning får reproduceras, kopieras eller på annat sätt vidareanvändas utan skriftligt tillstånd från Dometic GmbH, Siegen.

1.4 Förklaring till använda symboler

Varningsinformation

Varningsinformation betecknas av symboler. En kompletterande text förklarar farans allvarlighetsgrad.

Uppmärksamma denna varningsinformation mycket noggrant. På så sätt skyddar du dig själv, andra personer och apparaten mot skador.

SE UPP!

SE UPP kännetecknar en möjlig fara som kan leda till lättare eller medelsvära skador om inte de angivna anvisningarna följs.

SE UPP!

SE UPP utan säkerhetssymbol kännetecknar en möjlig fara som kan leda till skador på apparaten om inte de angivna anvisningarna följs.

Miljöinformation

MILJÖINFORMATION ger dig användbar information om hantering och kassering av apparaten.

1.5 Ansvarsbegränsning

Alla uppgifter och all information i denna bruksanvisning har framställts under iakttagande av gällande normer och föreskrifter samt i enlighet med den senaste tekniska utvecklingsnivån. Dometic förbehåller sig rätten att när som helst utföra ändringar på produkten som motiveras genom produktens förbättring och säkerhet.

Dometic frånsäger sig allt ansvar vid skador som uppstår när:

■bruksanvisningen inte följs
■apparaten inte används föreskriftsenligt
■ icke originalreservdelar används
■ oprofessionella förändringar och ingrepp i apparaten genomförs

1.6 Garanti

Garantiåtaganden sköts enligt EU-riktlinje 44/1999/CE och enligt normala villkor för aktuellt land. Vid garanti- eller servicefrågor, kontakta vår kundservice. Eventuell skada orsakad av felaktig användning täcks inte av garantin. Garantin täcker inte modifieringar av apparaten eller om man inte använder originalreservdelar från Dometic. Garantin gäller inte heller om monterings- och bruksanvisningen inte följs, och inget ansvar kan då utkrävas.

1.7 Kundservice

Dometic erbjuder ett kundtjänstnät som sträcker sig över hela Europa. Du kan hitta auktoriserade kundtjänstställen via telefonnumren i EuroService Network - häftet, som medföljer toaletten. Du kan även hitta kundtjänstpartnern i din närhet på Internet på www.dometic.com. Vid kontakt med kundservice ska man uppge modellnummer, produkt- och serienummer tillsammans med MLC-koden, om sådan finns! Denna information står på toalettens typskylt. Vi rekommenderar att du för in dessa uppgifter i det avsedda fältet på titelsidan av dessa anvisningar.

1.8 Reservdelar

Delar kan beställas över hela Europa från vår kundservice.

1.9 Miljöinformation

Användning av sanitetsmedel

Uppmärksamma bruksanvisningarna på förpackningen innan sanitetsmedel används.

Avfallshantering

För att garantera återvinning av användbart emballage, ska detta lämnas till det normala lokala insamlingssystemet. Apparaten ska överlämnas till ett lämpligt avfallsföretag som garanterar återanvändning av användbara komponenter och korrekt hantering av resterande delar.

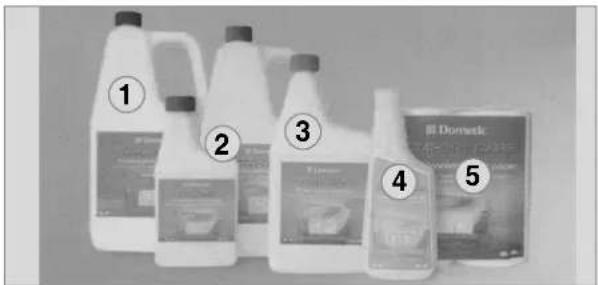

1.10 Dometrics sanitetsmedel

Med "Dometic CARE" - serien erbjuder Dometic kvalitetsmedel för din toalett. Dessa produkter kan köpas i tillbehörsbutiker och är till för att göra din toalettanvändning bekväm och hygienisk.

Dometic Power CARE förhindrar att man känner lukter av gaser och oangenäma lukter i upp till fyra dagar samt att avlagringar bildas i kassettanken.

- Tillgängligt i 475 ml-, 1 l- och 2 l-flaskor.

■Dometic Special CARE 2

Dometic Special CARE är ett miljövänligt sanitetsmedel som förhindrar att oangenäma lukter uppstår i upp till fyra dagar samt att avlagringar bildas i kassettanken.

- Tillgängligt i 475 ml- och 1,5 l-flaskor.

■Dometic Extra CARE 3

Dometic Extra CARE är ett spolvattensmedel som kan användas till alla plastytor. Dometic Extra CARE förbättrar toalettens spolning, rengöringen av toalettskålen samt skyddar gummitätningarna. Dessutom bildas en angenäm doft efter spolningen.

- Tillgängligt i 475 ml- och 1,5 l-flaskor.

Dometic Quality CARE är ett kraftfullt rengöringsmedel för alla toalettskålar, oavsett om de är av plast eller keramik. Dometic Quality CARE löser snabbt fläckar. Speja helt enkelt Dometic Quality CARE i toalettskålen och under kanten och borsta bort det efter en kort inverkningstid.

- Tillgängligt i en 475 ml-flaska.

■Dometic Comfort CARE 5

Det snabbupplösliga toalettpappret Dometic Comfort CARE förhindrar stopp i kassettanken och är ändå av stark kvalitet. Extra långa blad ger extra bekvämlighet.

- En förpackning innehåller 4 rullar.

2.1 Föreskriftsenlig användning

Denna toalett är avsedd för inmontering och användning i fritidsfordon, som t.ex. husvagnar och husbilar.

2.2 Användarens ansvar

Personer som manövrerar kassettoaletten måste känna till anvisningarna i denna bruksanvisning och hur man använder den på ett säkert sätt. Barn får endast manövrera sanitetsanläggningen utan uppsikt efter det att man har förklarat för dem hur man hanterar den på ett säkert sätt och vilken fara det innebär om den manövreras på ett felaktigt sätt.

2.3 Användning av sanitetsme- del

Uppmärksamma bruksanvisningarna på förpackningen innan sanitetsmedel används vid användning och rengöring av toaletten.

SE UPP!

Förvara dessa sanitetsmedel så att barn inte kan komma åt dem.

2.4 Arbete på och kontroll av toalett

Låt kvalificerad personal utföra underhålls- och servicearbeten.

Undantag

Punkt. 4.2.1. Demontering av kassettätning

3.0 Modellbeskrivning

3.1 Modellbeteckning

Exempel:

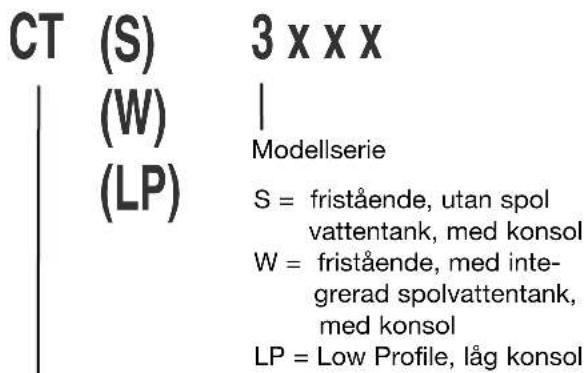

CT (S) 3 x x x (W) | (LP) Modellserie S = fristående, utan spol vattentank, med konsol W = fristående, med inte- grerad spolvattentank, med konsol LP = Low Profile, låg konsol

Kassettoalett (Cassette Toilet)

Kassettoalett CT3xxx består av en toalett som är fast installerad i fordonet och en uttagbar, körbar kassett som septiktank. Kassetten är tillgänglig via en utvändig dörr. Beroende på modell får toaletten spolvattnet från en i höljet integrerad tank eller från fordonets färskvattentank.

Det finns fyra modeller tillgängliga:

■CT 3xxx, fristående, utan vattentank, utan tankhölje
■CTS 3xxx, fristående, utan vattentank, med tankhölje
■CTW 3xxx, fristående, med vattentank i tankhöljet
■CTLP 3xxx, fristående, med vattentank i tankhöljet

3.2 Toalettens typskylt

På typskylten står alla viktiga uppgifter. Där står modellbeteckningen, produktnumret och serienumret. Dessa uppgifter behöver du alltid när du kontaktar kundtjänst eller vid beställning av reservdelar.

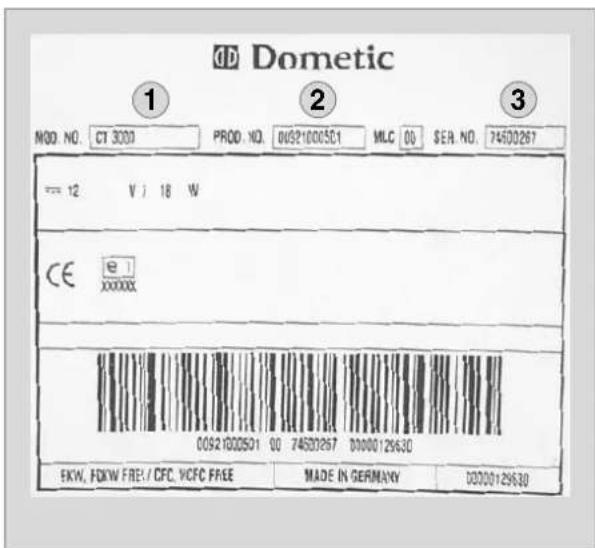

DD Dometri ① ② ③ N0D NO. CT 3000 PROD NO. 00521000501 MLC 00 SEH NO. 74600267 = 12 V / 18 W CE e1 XXXXXXXX 00921000501 00 74600267 0000129630 EKW, FOXW FREI / CFC, VCFC FREE MADE IN GERMANY 00700129630

Fig. 2

1 Modellnummer
2 Produktnummer
3 Serienummer

3.3 Tekniska data

Matningsspänning : 12 V DC

Strömförbrukning : max. 2 A med intern pump, max. 5 A med extern pump.

Mått : se information i monteringsanvisning

3.4 Förklaring till komponenter

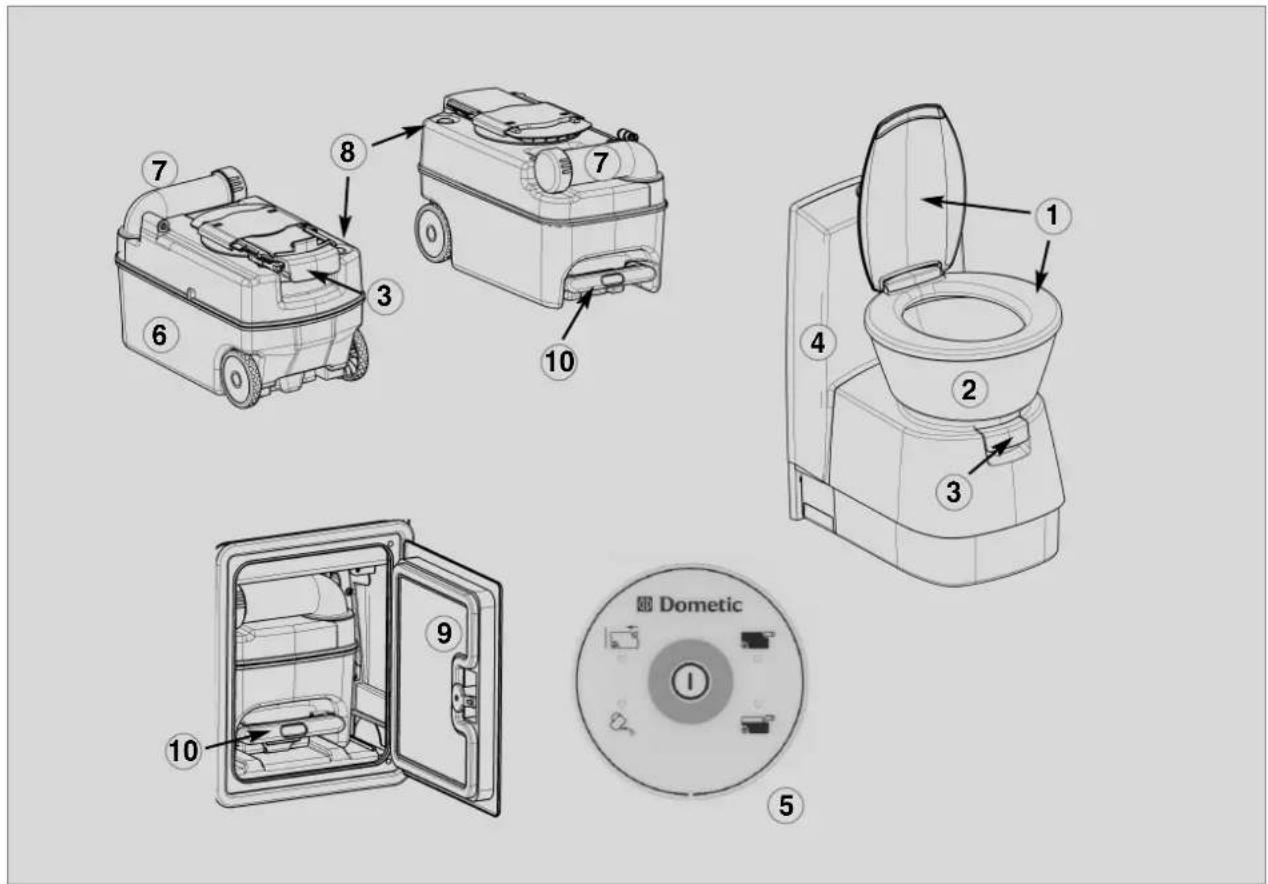

1 Avtagbart lock och toalettring
2 Toalettskål av keramik
3 Tömningsspjäll för toalettskål
4 Färskvattentank (kapacitet beroende på modell)
5 Nivåvisare / spolning (kontroll- och manöverpanel)
6 Kassettank (kapacitet 19 l)
7 Tömningsrör
8 Avluftningsknapp för tömning
9 Servicedörrar
10 Utdragbart handtag (kassettanken är körbar)

4.0 Användning av toalett

4.1 Rengöring

Vi rekommenderar att man rengör toaletten invändigt och utvändigt innan den används för första gången. Använd en mjuk trasa och ljummet vatten med ett milt rengöringsmedel. Torka därefter av ytorna med rent vatten.

För den regelbundna rengöringen erbjuder Dometic "Dometic Quality CARE"-rengöringsmedel i "Dometic CARE"-serien (se även anvisningar i avsnitt 1.10) som är ett effektivt rengöringsmedel för toalettens ytor.

4.2 Underhåll

Rengör alla tätningar på toaletten och på kassettanken regelbundet. Rengör dessa en gång i månaden vid frekvent användande.

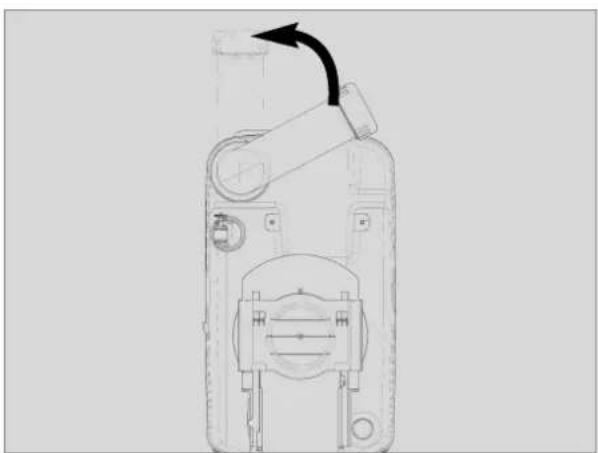

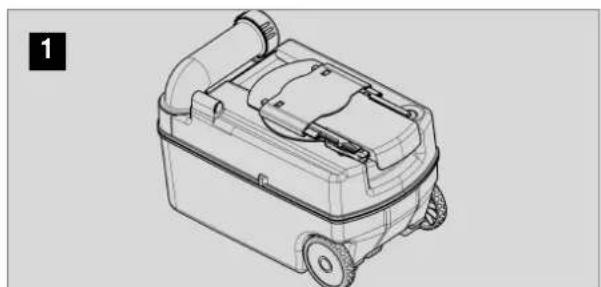

4.2.1 Demontering av kassettätning

Avlägsna kassettanken och ställ ned den på ett stabilt underlag. Demontera hela spjället på så sätt som följande bilder visar. Tätningen kan nu avlägsnas, rengöras eller bytas ut.

Innan toaletten används för första gången:

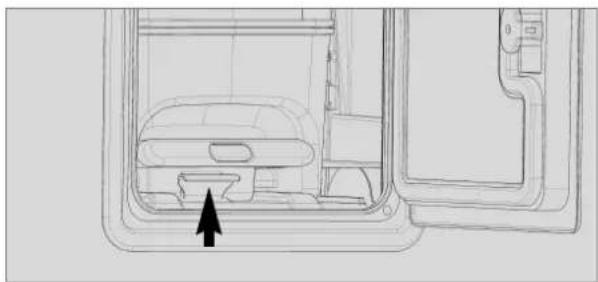

• Öppna servicedörrarna.
  ■ Lossa kassettanken genom att trycka säkringen uppåt.

Dra ut kassettanken till stoppet och avlägs naden helt och hållet.

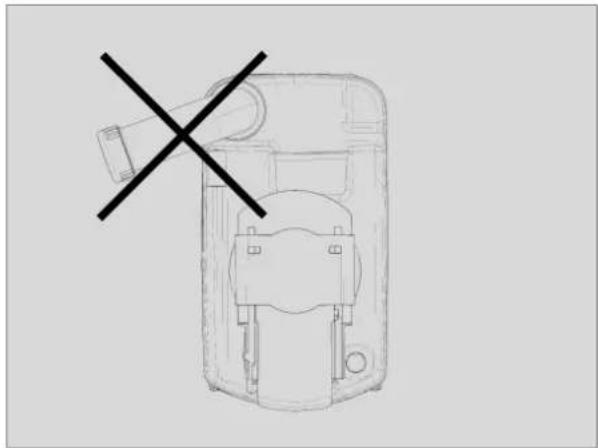

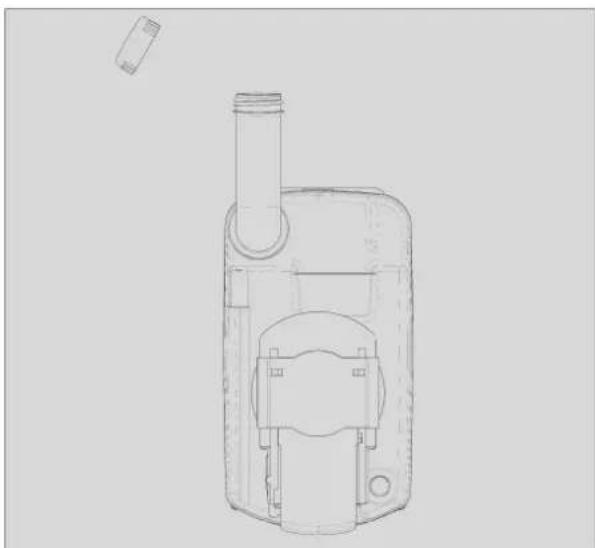

■Ställ ned kassettanken upprätt och vrid upp tömningsröret ca 90°.

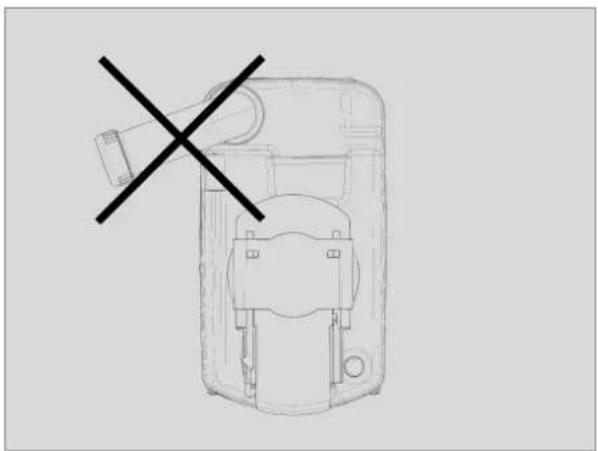

Vrid inte röret mer än 90°. Då kan det lossna.

■Fyll på en liten mängd Dometic Power CARE eller Dometic Special CARE i kassettanken via röret enligt bruksanvisningen (se anvisning, avsnitt 1.10).

Sätt i kassettanken igen och skjut in den till stoppet.

Se till att tanken kan skjutas in med lätt het. Tryck inte in den med väld!

Tankens lås stängs automatiskt när den skjuts in. Kontrollera ändå att den sitter fast ordentligt.

■Stäng och lås servicedörren.

4.4 Fylla färskvattentank

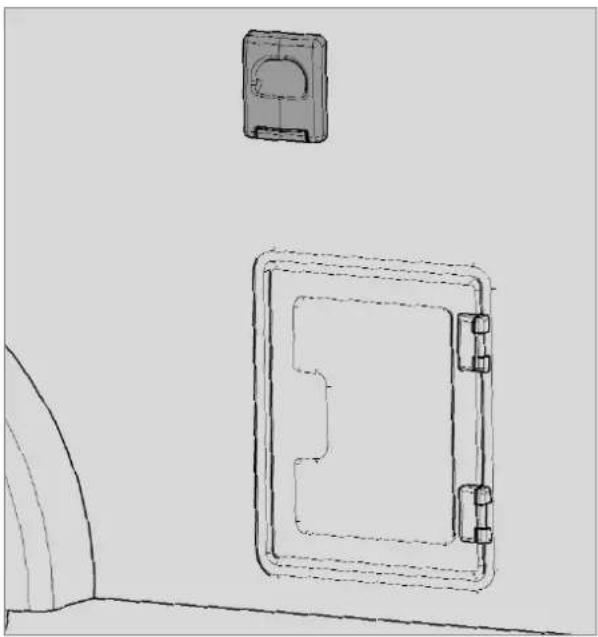

Fyll på färskvattentanken via påfyllningsröret på utsidan av fordonet. Mängden beror på vilken tank som används (integrerad tank på modellerna CTW 3xxx, tillval på modellerna CTS 3xxx och CTLP 3xxx).

4.5 Kontroll- och manöverpanel

Dometic 1 2 3 4 5

Fig. 15

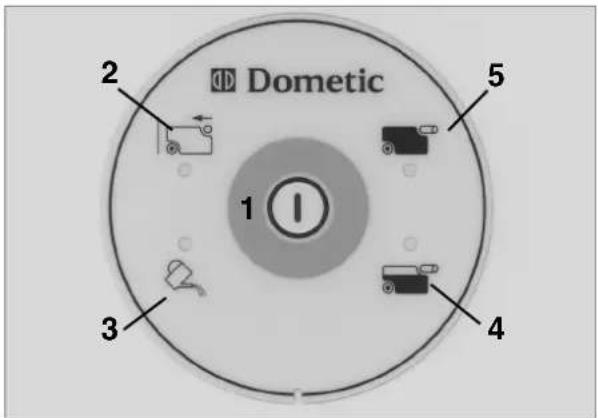

1 = Knapp "Spolning"
2 = Display "Kassettank uttagen"
3 = Display "Fylla färskvattentank"*
4 = Display "Kassettank 3/4 full"
5 = Display "Kassettank full"

* inte alltid ansluten vid användning av tank i fordonet.

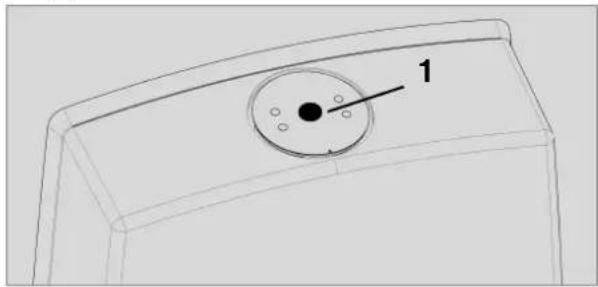

4.6 Användning av toalett

■Spola ned lite vatten i skålen före användning. Gör det med hjälp av spolningsknappen (1).

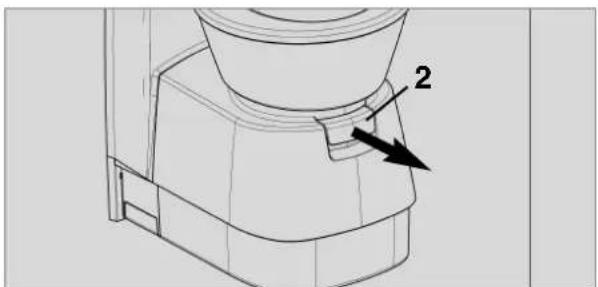

■ Skjut efteråt fram spjället (2) och spola toalet ten.

Töm kassettanken när nivåvisarens lysdiod lyser.

Kassettanken har en kapacitet på 19 l. När display 4 tänds är tanken fylld till ca 75 %. Det betyder att man endast kan använda toaletten några gånger till.

Avlägsna kassettanken så som beskrivs i avsnitt "4.3".

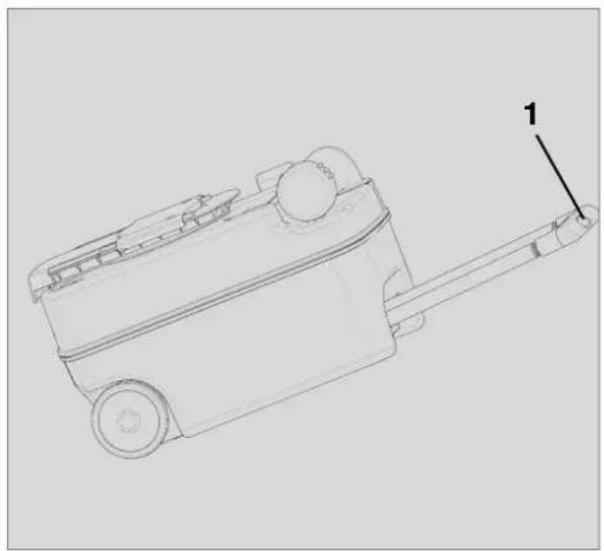

Ta tanken till närmaste riktiga avfallsstation. Kassettanken har integrerade rullar och ett utdragbart handtag. Tryck på knappen (1) mitt på handtaget för att läsa upp det. Dra ut handtaget till stoppet.

Tryck på läsknappen på handtaget och skjut in det i kassetten för att sätta handtaget i dess ursprungliga läge.

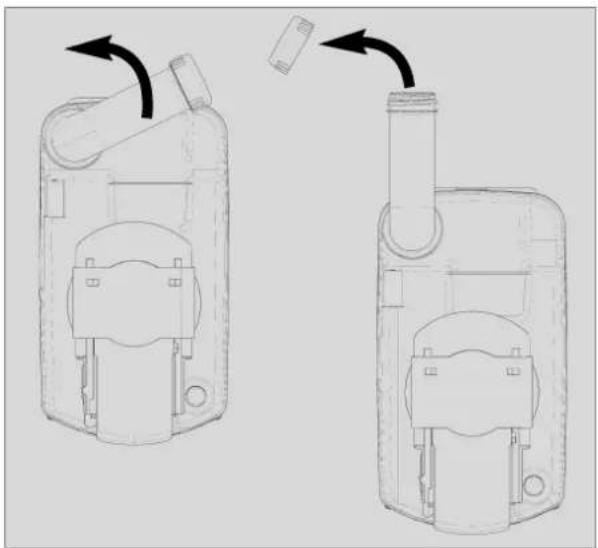

■ Ställ ned kassettanken upprätt och vrid upp tömningsröret. Avlägsna locket.

Vrid inte röret mer än 90°. Då kan det lossna.

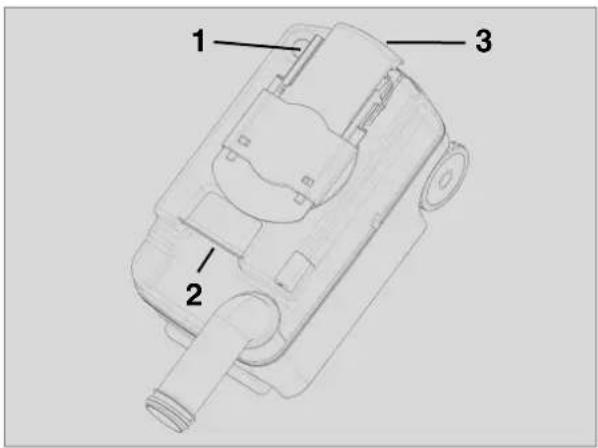

Håll i kassettanken i handtaget (2) med en hand medan du håller tanken i spjället (3) med den andra handen på så sätt att du kan trycka på avluftningsknappen (1) under tömningen.

1 2 3

Fig. 21

■Tryck på avluftningsknappen först när tömningsröret är riktat nedåt! !

Tanken töms med jämn ström och utan att skvätta.

Spola ur kassettanken ordentligt med vatten efter tömning. Gör tanken driftsklar igen på så sätt som beskrivs i avsnitt "4.3" innan du sätter in den i toaletten.

4.8 Byte av säkring i manöver- enhet

Lyft upp manöverdelen med ett lämpligt verktyg och dra sedan ut den ur väggen eller konsolen. Säkringen (bilsäkring: 7,5 A) sitter på undersidan.

Du kan använda toaletten även på vintern om toaletten och kassettanken befinner sig inom ett frostfritt område.

Om så ej är fallet så måste färskvattentanken, kassettanken och vattenledningarna till färskvattenstillförseln tömmas. På så sätt undviker man frostskador (se även "4.10 Urdrifttagning").

SE UPP!

Använd inga frostskyddsmedel. Dessa medel kan skada kassettoaletten.

4.10 Urdrifttagning

Töm färskvattentanken och vattenledningssystemet helt och hålllet när toaletten tas ur drift för en längre tid.

■Tryck på spolningsknappen tills det inte finns något vatten mer i ledningarna.

Töm därefter kassettanken och spola ur den ordentligt. Låt utloppsröret vara öppet så att kassettanken kan torka.

Fig. 23 Fig. 22

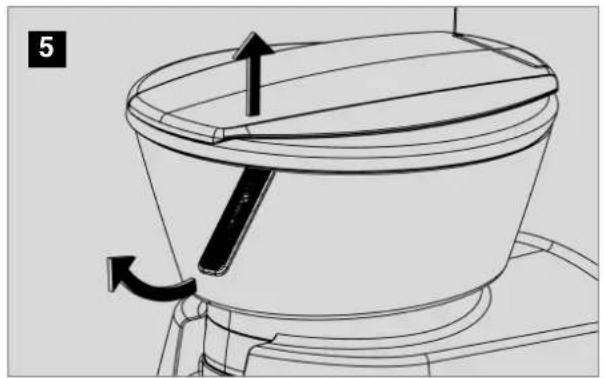

4.11 Avtagbart lock och toalettring

1 ■ Domestic

Verktyg / accessory
Fig. 24
