BRUKSANVISNING EB131 Tiq

Användning och säkerhet 3

1. Laddningsinformation 3
2. Innan du cyklar 3
3. Börja cykla 3
4. Cykla 3
5. Stanna och parkera 3
6. Lossa batteriet från elcykeln 3
7. Byte av batteri 3

Underhåll 3

Justering 3

1. Justering av styre 3
2. Bromsjustering 3
3. Sadeljustering 3
4. Justering av fram- och bakbroms 4

a. Justering av V-broms 4

1. Justering av kedja 4
2. Justering av mekanisk växel 4

a. Justering av hög växel 4
b. Justering av låg växel 4
c. Justering av SIS-växel 4

Innehåll 5
Förvaring 5
Eldiagram 5
Felsökning 5

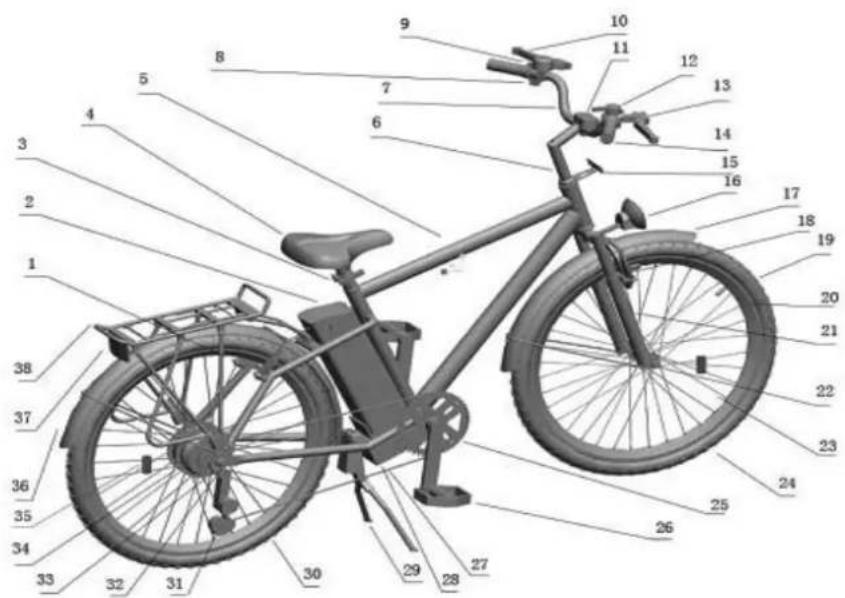

DIAGRAM DELAR

1. Bakbroms
2. Batteripaket
3. Lås
4. Sadel
5. Aluminiumram
6. Styrstam
7. Styre
8. Belysningsknapp
9. Ringklocka
10. Vänster handbroms

11. Eldisplay

12. Växelreglage

13. Höger handbroms
14. Hastighetsreglage (endast modell utan PAS)
15. Hållare cykelkorg
16. Framlykta
17. Främre stänkskydd
18. Frambroms
19. Däck
20. Fälg

21. Framgaffel

22. Framaxel

23. Ekrar
24. Framhjul
25. Kedjehjul och vevarm
26. Pedal
27. Kedja
28. Motorstyrning
29. Fotstöd
30. Bakhjul
31. Växelförare

32. Bakaxel

33. Drev

34. Navmotor
35. Hjulreflex
36. Bakre stänkskydd
37. Bakre reflex
38. Pakethållare

ANVÄNDNING OCH SÄKERHET

1. LADDNINGSINFORMATION

• Den tillhörande laddaren rekommenderas.
• Kontrollera spänningen i eluttaget.
• Av säkerhetsskäl ska du först ansluta laddaren till batteriet och sedan till eluttaget.
• Den röda lampan lyser under laddning och den gröna tänds när laddningen är klar.
• När laddningen är klar tänds den gröna lampan och laddaren ger underhållsladdning. Du kan alltså låta strömmen vara på, men helst inte längre än 18 timmar.
• Efter laddning ska du först stänga av strömmen och sedan lossa laddaren från batteriet. Vi rekommenderar inte att laddaren sitter kvar i eluttaget när den inte laddar.
• Batteriet kan laddas direkt på elcykeln eller när det är losstaget från cykeln.
• Se till att batteriet är fulladdat. Det förlänger dess livslängd.
• Laddaren blir varm under laddning. Häll den borta från brännbara föremål.

2. INNAN DU CYKLAR

• Kontrollera att bromsarna fungerar korrekt.
• Kontrollera att däcket har normalt tryck, eftersom det sparar batteriet och gör att du kan köra längre sträckor.
• Kontrollera att alla delar och batteriet sitter fast ordentligt.
• Res upp elcykeln och vrid strömbrytaren till ON, kontrollera batteriindikatorn för att kontrollera om batteriet är tillräckligt laddat.

3. BÖRJA CYKLA

Dra först åt handbromsen, börja trampa med höger fot och släpp handbromsen efter hand så att elcykeln kan röra sig framåt.

Du cyklar på samma sätt som på en vanlig cykel.

4. CYKLA

• Cykla i lagom hastighet, undvik mycket höga hastigheter. Om batteriindikatorn visar låg batterinivå eller om den röda lampan tänds ska du ladda batteriet direkt.
• I en nödsituation, drar du omedelbart åt både höger och vänster handbroms och strömmen stängs av direkt.
• Använd ringklockan vid behov.
• Tänd cykelbelysningen när det är mörkt.
• Vi avråder starkt från att cykla i regn eller snö. Det är farligt att köra elcykeln i hög hastighet på halkigt underlag.

5. STANNA OCH PARKERA

- Innan du parkerar cykeln ska du kontrollera att du har stängt av strömmen.

6. LOSSA BATTERIET FRÅN ELCYKELN

Lossa batterilåset och dra ut batteripaketet.

7. BYTE AV BATTERI

När batteriet blivit gammalt eller någon kabel lossnat ska du uppsöka en reparationsverkstad, eller rådfråga en erfaren expert.

Kontrollera kablarnas plus- och minuskontakter. Om batteriet måste bytas, ska ett batteri med samma specifi kation användas.

UNDERHÅLL

1. Låt inte elcykeln stå i solsken under längre tid.

2. Kontrollera elcykelns delar och även skruvar, muttrar och bultar så att de är korrekt monterade.

3. Smörj varje del enligt följande.

• Delar som ska smörjas med olja:

a. Bromsvajern och handbromsen.

b. Drev.
c. Kedja.
d. Fotstöd.

• Delar som ska smörjas med fett:

a. Vevarm och pedal.
b. Bakhjulets nav.

OBS! Under normala omständigheter ska elcykeln smörjas regelbundet. Smörj inte bromsklossarna, bromstrumman eller fälgarna. Det är farligt att smörja dessa delar.

1. För V-bromsar: om bromsklossarna är slitna till 2/3 ska de bytas. För trumbromsar: om bromsbandet är slitet till 1/3 ska det bytas.
2. Efter ett års användning ska cykeln lämnas in på verkstad för service.
3. Om skador uppstår på cykeln ska de repareras direkt.

JUSTERING

1. JUSTERING AV STYRSTAM (SE BILD 2)

a. Lossa styrstammens skruv.
b. Justera handtagen till lämplig höjd. För aldrig upp röret över säkerhetslinjen.
c. Justera styrstången till 90 graders vinkel mot hjulet.
d. Skruva fast styrstammens skruv.

(Rekommenderat moment minst 18 Nm)

2. BROMSJUSTERING (SE BILD 3)

När du för handbromsen till hälften mot handtaget, ska elcykeln stanna helt och handbromsen ska lätt gå tillbaka när du släpper den.

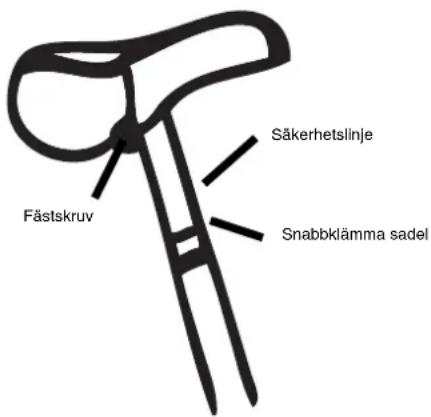

3. SADELJUSTERING (SE BILD 4)

a. Lossa på snabbklämman.

b. Justera sadeln till lämplig höjd. För aldrig upp röret över säkerhetslinjen.
c. Justera sadelns vertikala position så att du kan cykla bekvämt.

d. Lås snabbklämman. (Rekommenderat moment minst 18 Nm)

4. JUSTERING AV FRAM- OCH BAKBROMS A. JUSTERING AV V-BROMS (SE BILD 5)

Om bromklossarna ligger mot på ena sidan, lossar du fästskruven. Det sitter tre små justerbara hål på monteringskonsolen. Om du för upp fjädern ökar dess tryck och trycker bort bromsklossen från fälgen (och vice versa). Det idealiska avständet mellan bromsklossen och fälgen är 2 mm. Om bromsklossen är sliten till 2/3 ska den bytas ut.

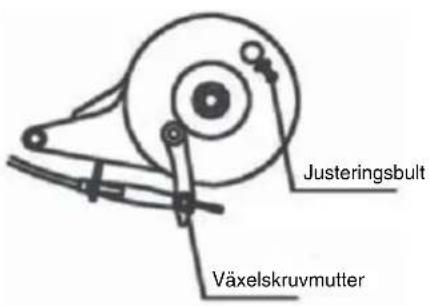

• Lossa kabelns skruvmutter.
• Vrid justerbulten så att mellanrummet mellan bromstrumman och bromsbandet minskar och inte orsakar någon störning.
  • Fäst kabelns skruvmutter.

Varning! Se till att olja och vatten inte kommer in i bromstrumman.

5. JUSTERING AV KEDJA (SE BILD 7)

Efter en tids cykling kan kedjan bli slapp och behöva justeras/spännas. Lossa bakhjulets axelmutter och motorstoppet, vrid på kedjans justerskruv för att spänna kedjan (kedjeslacket ska inte vara mer än 10–15 mm uppåt eller nedåt).

OBS! Kontrollera att bakhjulet är helt centrerat innan du fäster axelmuttern. Kontrollera noggrant att stoppet sitter på plats. Framhjulets axelmutter måste ha ett moment på minst 18 Nm och bakhjulet på 30 Nm.

6. JUSTERING AV MEKANISK VÄXEL

Elcykeln är utrustad med SHIMANOs välkända växelsystem, med växelreglage, växelförare, växlar m.m. Växlarna justeras enligt följande.

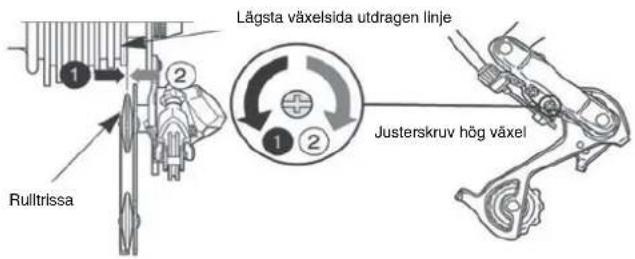

A. JUSTERING HÖG VÄXEL (SE BILD 8)

Titta på växeln bakifrån, justera den höga växelns skruv så att rulltrissans mitt pekar mot den låga växelsidans utdragna linje och sätt sedan på kedjan.

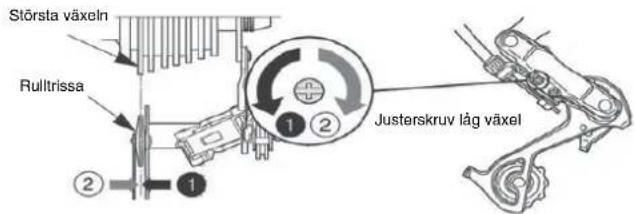

B. JUSTERING AV LÅG VÄXEL (SE BILD 9)

Rotera kedjehjulet och justera växelreglaget så att kedjan löper på det största hjulet, och justera sedan den låga växelns justerskruv så att rulltrissans mitt pekar mot högsta växelns mitt.

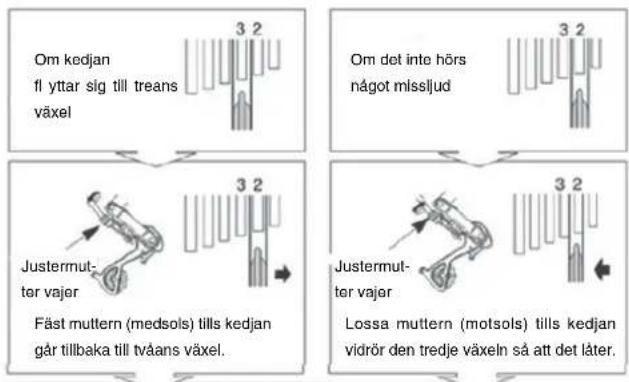

C. JUSTERING AV SIS-VÄXEL (SE BILD 10)

Flytta växelreglaget och låt kedjan fl ytta till andra växeln. Rotera sedan pedalen och vevarmen och för växelreglaget uppåt en aning (mellan tvåans och treans växel).

OBS! För att SIS-växeln ska fungera korrekt, ska växeldelarna oljas ofta.

Bästa inställning:

Växla till tvåans växel och för växelreglaget en bit förbl tvåans växel (mellan tvåan och trean). Om kedjan vidrör treans växel så att det låter är detta bästa inställningen.

När du släpper växelreglaget ska den gå tillbaka till sitt ursprungliga läge. Om det fortfarande låter när du cyklar ska du justera på nytt.

7. JUSTERING AV EKRAR

Efter någon tids cykling, kan ekrarna behöva justeras för att fälgen ska förbli helt rund och du ska undvika vibrationer under cyklingen.

TEKNISK SPECIFICATION

1. Specifi kation elcykel
2. Storlek (längd x bredd x höjd): 1520 x 290 x 720 mm
3. Främre och bakre hjulbas: 1180 mm
   • Vikt: 24 kg
4. Maxlast: 80 kg
   • Högsta hastighet: 25 km/h

5. Körsträcka: 35 km

6. Specifi kation batteri

7. Batterityp: Litiumjon

8. Kapacitet: 10 Ah

9. Spänning: 36 V
   • Laddningscykler: 500 gånger

10. Specifi kation motor

• Motortyp: Elektrisk navmotor, borstlös
• Kontinuerlig uteffekt: 250 W
• Märkspänning: 36 V

1. Specifi kation styrenhet

• Lågspänningsskydd: 20,5 V
- Överströmsskydd: 14 A
• Maximal stigningskapacitet: 7°

1. Mekanisk växel SHIMANO 6 växlar

2. Bromssystem:

• Fram: Skiv- eller V-broms
- Bak: V-broms

1. Specifi kation fram- och bakhjul

2. Fram: 26 x 1,75

3. Bak: 26 x 1,75

4. Laddare(automatisk)

• Spänning: AC 200-250 V
• Laddningstid: 5–8 h

INNEHÅLL

Elcykel 1 st.

Verktygsset (kryssmejsel, 13-15 skruvnyckel) 1 Set

Laddare 1 st.

Bruksanvisning 1 st.

FELSÖKNING

Situation	Orsak	Lösning
Minskad hjälpkraft	För låg batterispänning	Ladda batteriet direkt
Strömmen till navmotorn fungerar inte	1. Batterikabeln har lossnat2. Motorns anslutning har lossnat3. Motorn ur funktion4. Handbromsen har fastnat5. Batterisäkringen har löst ut	1. Anslut kabeln korrekt2. Anslut motorn3. Lämna in på verkstad4. Justera handbromsen5. Byt säkring
Kortare körsträcka	1. För lite luft i däcken2. Batteriet är inte fulladdat3. Laddaren ur funktion4. Batteriet är gammalt eller skadat5. Elcykeln är överbelastad	1. Pumpa i tillräckligt med luft2. Ladda batteriet fullt3. Lämna in på verkstad4. Byt batteri5. Minska belastningen
Laddaren fungerar inte	1. Anslutningen har lossnat2. Kontakten har lossnat3. Batteriets eller laddarens säkring har löst ut4. Batterikabeln har lossnat	1. Anslut kabeln till laddaren2. Sätt i kontakten i ett eluttag3. Byt säkring4. Anslut kabeln
Missljud under körning	1. Skruv eller mutter har lossnat2. Fram- eller bakhjulet är inte centrerat3. Kedjan eller vevarmen skrapar emot kedjeskyddet	1. Fäst skruven eller muttern2. Centrera hjulet3. Justera kedjeskyddet
Annat problem	1. Elcykeln fungerar inte2. Okänt problem	1. Lämna in på verkstad2. Lämna in på verkstad

FÖRVARING

Om elcykeln inte ska användas under en längre period ska den rengöras och batteriet vara fulladdat. Glöm inte att stänga av strömmen.

Vid långvarig förvaring ska batteriet laddas en gång var tredje månad.

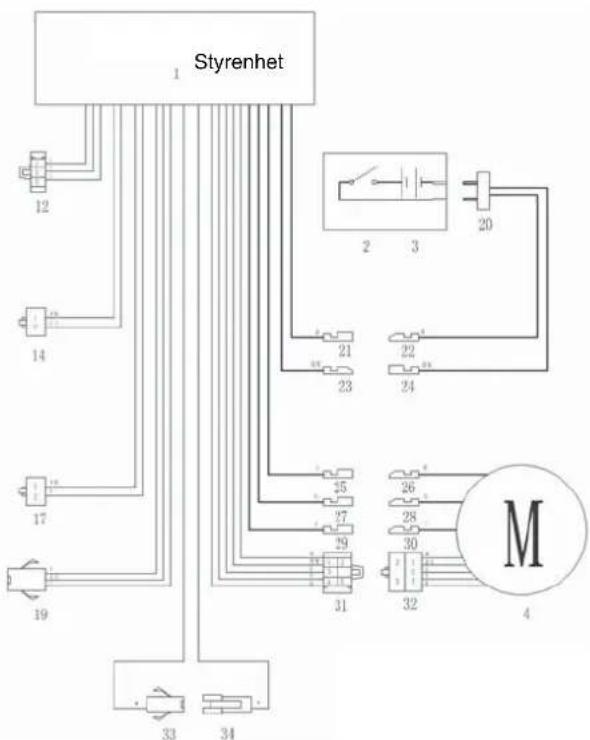

ELDIAGRAM

1. Styrenhet
2. Strömbrytare
3. Batteri
4. Navmotor
5. Gas (tillval)
6. Vänster handbroms
7. Höger handbroms
8. Framlykta
9. Strömbrytare framlykta
10. PAS-sensor
11. Utttag
12. Anslutning
13. Anslutning
14. Uttag
15. Kabelrör
16. Anslutning

17. Uttag

18. Anslutning

19. Uttag
20. Plugg
21. Plint
22. Plint
23. Plint
24. Plint
25. Plint
26. Plint
27. Plint
28. Plint
29. Plint
30. Plint
31. Anslutning
32. Uttag
33. Uttag
34. Anslutning
