BRUKSANVISNING 520 Exerfit

(1) Montera den främre stabilisatorn (2) och den bakre stabilisatorn (19) på huvudramen (1) med hjälp av låsbult (3), böjd bricka (6), fjäderbricka (7) och kupolmutter (8).
(2) Justera till rätt höjd genom att skruva på hjulet på den bakre fothättan (4)

STEG 2

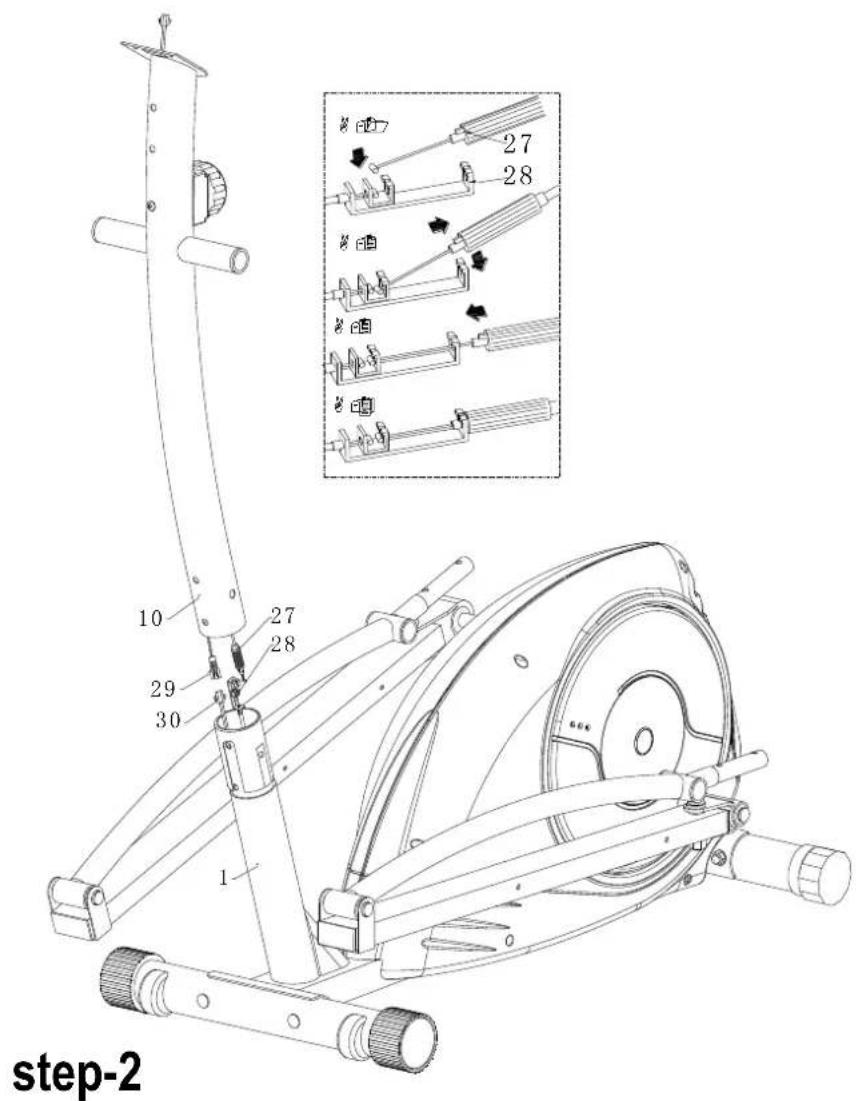

step-2 10 27 28 29 30 1 27 28

Anslut övre motständsvajer (27) och nedre motständsvajer (28) till varandra. Anslut därefter övre datorvajer (29) och nedre datorvajer (30) till varandra.

STEG 3

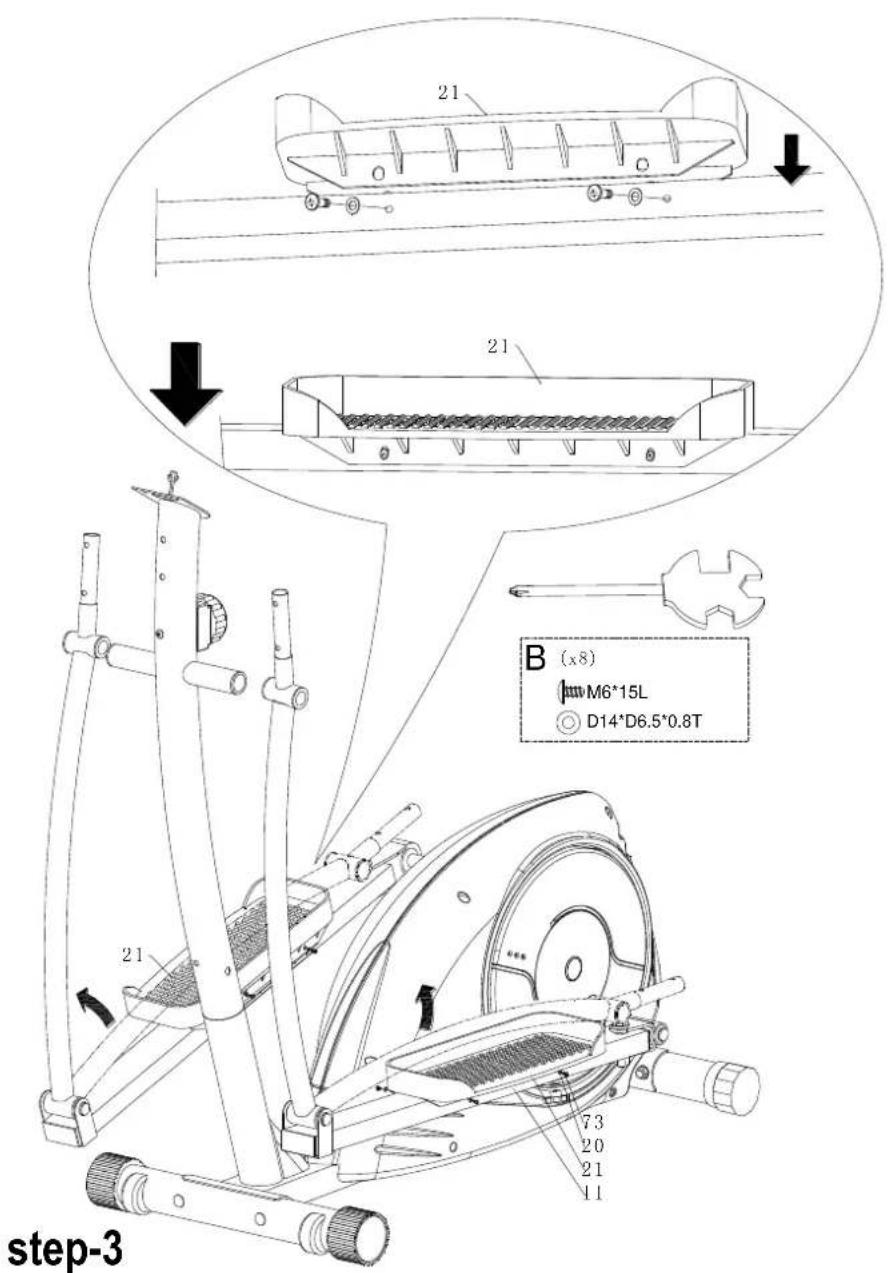

step-3 21 21 B (x8) M6*15L D14*D6.5*0.8T 73 20 21 11

Montera pedalerna (21) till pedalenheten (11) med hjälp av plan bricka (20) och bult (73).

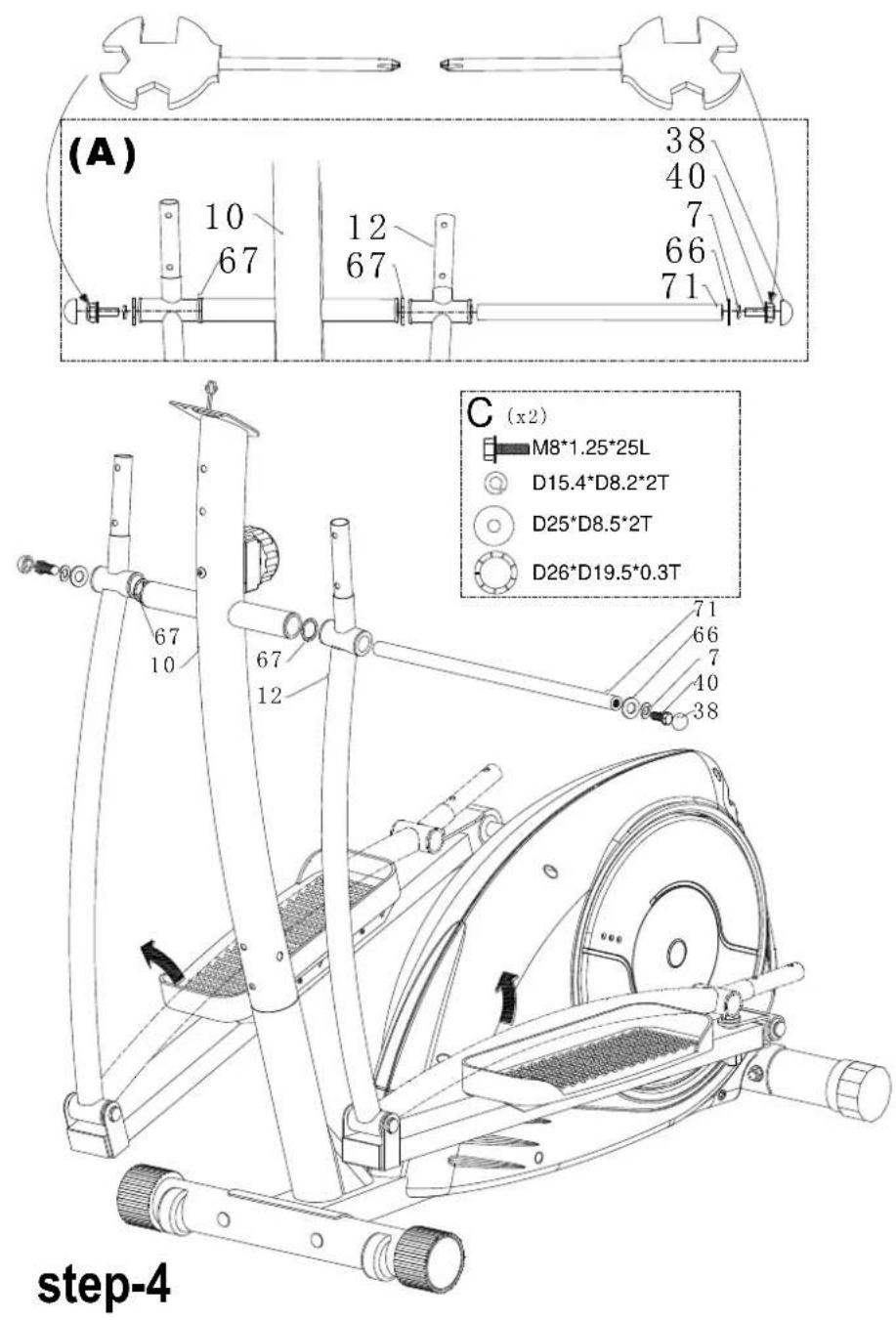

(A) 10 67 12 67 38 40 7 66 71 C (x2) M8*1.25*25L D15.4*D8.2*2T D25*D8.5*2T D26*D19.5*0.3T 67 10 67 12 71 66 7 40 38 step-4

1) För svängaxeln (71) genom två svängstänger (12) och styrstången (10) med hjälp av böjd bricka (67), plan bricka (66), fjäderbricka (7) och bult (40).
2) Sätt en bulthätta (38) på bulten (40).

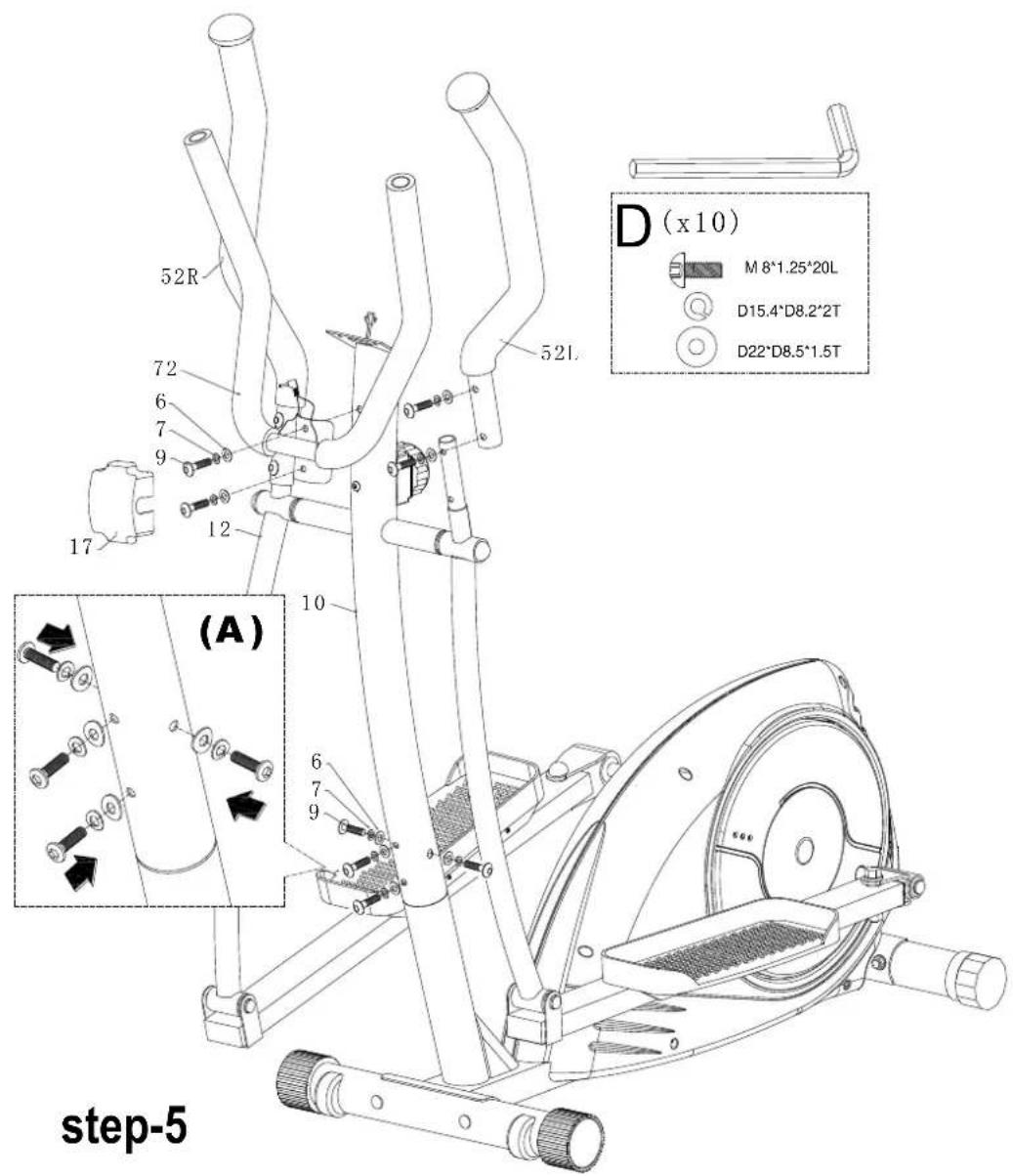

52R 72 6 7 9 17 12 52L 10 (A) 6 7 9 D (x10) M 8°1.25°20L D15.4°D8.2°2T D22°D8.5°1.5T step-5

1) Fäst styrstången (10) med en böjd bricka (6), fjäderbricka (7) och bult (9).
2) Montera handtaget (52L + 52R) på svängstången (12) med hjälp av bult (9), fjäderbricka (7) och böjd bricka (6)
3) Montera låshandtaget (72) på styrstången (10) med hjälp av bult (9), fjäderbricka (7) och böjd bricka (6) Sätt därefter på skyddet (17) på det lästa handtaget.

STEG 6

64 76 65 29 10 step-6 64 29

1) Anslut övre datorvajer (29) till datorn (64).
2) Sätt fast datorn (64) på låsplattan med hjälp av skruv (76).

Översikt, display:

TIME TEMPO TELIGHT COAT RISP MOS RISC RISC DSS, CAL. TIME PULSE MOS OUT MINT MIXO

Värt att veta före träning

VILOLÄGE:

Displayen försätts i viloläge om enheten inte får någon signal från vare sig pedaler eller displayknappar på fyra minuter.

Funktioner

SCAN (sökning): I träningsläge kan du trycka på knappen MODE tills ordet SCAN visas på skärmen. Sedan visar displayen följande information med sex sekunders intervall.

TIME (tid) - SPEED (hastighet) – DISTANCE (sträcka) – CALORIE (kaloriförbräning) – RPM (varv per minut) PULSE (puls)

1. TIME (tid): Visar förfluten tid i minuter och sekunder. Displayen räknar automatiskt upp från 0 till 99:59 med en sekunds intervall. Du kan även programmera datorn att räkna ner från ett inställt värde genom att trycka på UPP/NER-knapparna från 0 till 99:00. Om du fortsätter att träna efter det att nedräkningen är slutförd, avger datorn en ljudsignal innan den börjar räkna upp från 0.
2. SPEED (hastighet): Visar träningshastigheten i kilometer eller engelska mil per timme från 0 till 99,9.
3. DISTANCE (sträcka): Visar den totala sträcka du har gått eller sprungit varje träningspass, upp till max. 99,99 km/mil.
4. CALORIES (kalorier): Datorn räknar ut ungefär hur många kalorier du har förbränt under träningen.
5. PULSE (puls): Dator visar din hjärtrytm i slag per minut under träningspasset. Om datorn inte tar emot någon pulssignal, visar skärmen värdet 0.
6. RPM (varv/min.): Pedalrotationer per minut.

Huvudfunktioner:

Det finns tre knappar på displayen:

1. SET (inställning): I STOPP-läge, tryck på denna knapp för att öka värdena för TID, STRÄCKA och KALORIER.

2. RESET (återställ): I STOPP-läge, tryck på denna knapp för att nollställa träningsvärden eller för att nollställa inställningsvärden.

3. MODE (läge):

a. Tryck på denna knapp för att bekräfta val av värden för TID, STRÄCKA och KALORIER. b. I STOPP-läge kan du hålla in denna knapp i minst två sekunder för att starta om datorn.

c. I träningsläge kan du trycka på denna knapp för att kontrollera följande funktioner: SCAN-TIME-SPEED-DIST-CAL-RPM-PULSE

Byta batterier:

Ta av batteriskyddet nertill på datorn och byt batterier enligt bild.

Om det skulle uppstå andra problem av något slag, ber vi dig kontakta NF:s servicecenter. Här sitter det konsulter med speciell kompetens för att hjälpa dig med frågor som rör produkten, montering eller fel och brister. Du kan även gå till hemsidan www.exerfit.se. Här kommer det att finnas mycket information om produkterna.

VI VILL HELST ATT DU KONTAKTAR OSS INNAN DU EVENTUELLT GÅR TILLBAKA TILL BUTIKEN MED PRODUKTEN:

Kundtjänst: 036-452 53

När du kontaktar oss bör du ha denna bruksanvisning samt originalbruksanvisningen ("USER'S MANUAL") tillhands.

BESTÄLLNING AV RESERVDELAR:

Ring eller e-posta till:

Kundtjänst: 036-452 53

E-post: [e-mail]

När du beställer reservdelar är det viktigt att du uppger följande information:

• Träningsredskapets modellnummer
• Produktens namn
• Produktens serienummer
• Reservdelsnummer (finns i "USER'S MANUAL")
• Beskrivning av önskad reservdel, se sprängskissen i originalbruksanvisningen (Exploded Drawing i "USER'S MANUAL").
