BRUKSANVISNING Carrot III Anotomic Sitt

Produkten är endast avsedd att användas som en bilstol. Om önskemål om annan användning finns, vänligen kontakta Anatomic SITT AB.

Art.nr. BR201204-01, utgåva 2 - 2012-06-04

Carrot III

Kryssa i rutan vid ev.

SPECIALANPASSNING

ECE-märkning gäller ej!

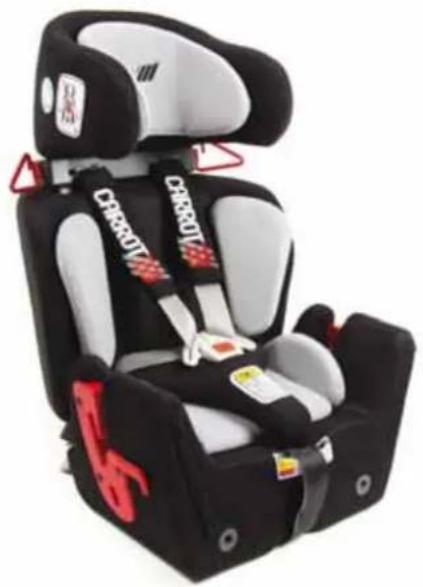

Bilbarnstolen Carrot III ger barnet en säker och komfortabel resa.

Framtagen för framåtvänd placering i både fram- och baksäte.

Godkänd enligt EU- standarden ECE R44/04

INNEHÅLL

2:1 Förord 2

3:1 Varningar 2

4:1 Säkerhetsföreskrifter 4

5:1 Egenskaper 6

6:1 Installation 8

6:2 Standardinstallation 8

6:3 Installation med ISOFIX 9

7:1 Funktioner 10

7:2 Huvudstöd 10

7:3 Axelstöd 10

7:4 Bröststöd 11

7:5 Ryggdel 12

7:6 Sittdel 12

7:7 Kuddar och dynor 13

8:1 Säkra ditt barn 14

9:1 Skötsel och underhåll 17

10:1 Teknisk data 18

11:1 Garanti 19

2:1 Förord

Carrot III är utformad för att ge extra stöd till barn som har svårt att sitta ordentligt i vanliga säten. Rådfråga alltid din läkare eller annan medicinskt utbildad personal för att säkerställa att denna bilbarnstol är lämplig för ditt barn, och läs alla instruktioner i denna bruksanvisning före användning.

Godkännande enligt ECE R44/04 av Kraftfahrtbundesamt (Antal godkännande: 44R – 04.301.283). EU-försäkran om överensstämmelse för medicintekniska produkter (enligt den adandom II, V, VI och VIII i EU: s riktlinjer om medicintekniska produkter 93/42/EWG).

Vi intygar härmed att bilbarnstolen Carrot III överensstämmer med motsvarande regler i den medicinska produkten och riktlinje 93/42 EWG. Produktionen av Carrot III styrs av ett kvalitetssystem enligt ISO 9100.

Denna bilbarnstol uppfyller europeisk säkerhetsstandard, ECE R44/04 (klass II och III).

3:1 Varning! 🚠ödsfall eller allvarlig personskada kan inträffa.

• Använd endast till barn som väger mellan 15 kg och 36 kg (klass II och III). Det har testats med framgång utanför ECE R44/04 med en 10 kg docka och en 49 kg docka. Den rättsliga situationen i flera länder (som i Tyskland) gör det möjligt att transportera barn som väger mindre än 15 kg och unga patienter mellan 36 och 50 kg. I de flesta länder behöver du ett skriftligt dokument av en läkare, som säger att det hör till de särskilda behoven hos denna speciella patient att använda denna bilbarnstol.
• Använd endast i framåtvänd läge.
• Ändra aldrig konstruktionen på Carrot III, om detta inte särskilt godkänds i denna bruksanvisning.
• Justera banden som medföljer den här bilbarnstolen så att de passar ditt barn. Banden ska inte vara slappa eller tvinnade. Banden ska ej ge ett sådant tryck på brukarens kropp att han eller hon hamnar i en onaturlig sittposition.
• Säkra denna bilbarnstol med de övre och nedre fixeringsremmarna i fordonets säte, och använd alltid fordonets vanliga säkerhetsbälte också.
• Dra åt Carrot III 5-punktsbälte-system och bältet i bilen ordentligt för att hålla barnet i en fast sittposition.
• Följ alla instruktionerna på denna barnstol och i denna bruksanvisning.

Varning!

fall eller allvarlig personskada kan inträffa.

• Använd endast denna bilbarnstol i de fordon med säkerhetsbälte som godkänts av ECE-reglemente nr. 16 eller motsvarande standard.
• De styva föremål och plastdelar i bilbarnstolen skall vara så belägna och installerade att de inte kan, vid den dagliga användningen av fordonet, riskerar att fastna i ett flyttbart säte eller i en dörr på fordonet.
• För att förhindra olyckor på grund av dolda skador ska du omedelbart sluta använda en barnstol som varit med om en måttlig eller svår kollision.
• Denna barnstol får inte användas utan klädsel.
• Bilbarnstolens sittdel bör inte ersättas med något annat än det som rekommenderas av tillverkaren.
• När bruksanvisningen inte används bör den förvaras i fickan på baksidan.
• Denna bilbarnstol får inte användas i hemmet, i båtar, eller andra icke-certifierade applikationer.
• Baksätet av fordonet är den säkraste platsen för en korrekt installerad bilbarnstol. Vänligen studera och se till ditt barns säkerhet och läs om installation av bilbarnstol din bils instruktionsbok.
• Säkra denna bilbarnstol även när den inte används. Vid en kollision kan en lös bilbarnstol skada fordonet.
• Vid användning i ett fordon med krockkudde, se bilens instruktionsbok för installation av bilbarnstol för instruktioner och försiktighetsåtgärder.
• Använd aldrig justeringsanordningen (för bältet) att lyfta eller bära denna bilbarnstol i. Det kan orsaka skador. Bär alltid bilbarnstolen i dess hårda plastdelar.
• Ta inte isär eller försök att ta isär selen och banden från bilbarnstolen. Ta aldrig bort spännen och / eller plösar från selen eller banden. De kan inte sättas fast på nytt efter borttagning. Om återmontering av delarna blir felaktig kommer inte bilbarnstolen att fungera som avsett.
• Det primära skyddet för passagerare i ett fordon i en kollision är själva fordonet. Bilbarnstolen kommer inte att skydda ett barn när ett fordon allvarligt påverkas. Men en rätt installerad bilbarnstol kommer väsentligt förbättra chanserna för överlevnad i de flesta kollisioner. Se till att alla användare förstår hur man ska använda en bilbarnstol.

4:1 Säkerhetsföreskrifter

• Kontrollera att bilbarnstolen är ordentligt installerad och fastsatt med såväl övre som nedre fixeringsremmen. Selen ska vara korrekt inställd runt barnet varje gång bilbarnstolen används.
• Justera selen för att passa kläderna barnet har på sig. Ta bort skrymmande rockar och/eller jackor innan du sätter barnet i bilbarnstolen.
• Täck bilbarnstolen när bilen är parkerad i direkt solljus. Delar av bilbarnstolen kan bli varma nog för att bränna ett barn.
• Förvara bilbarnstolen på en säker plats när den inte används. Undvik att placera tunga föremål ovanpå den.
• Lämna inte barn ensam i ett fordon, inte ens för en kort tid.
• Försök inte att, förutom vad som beskrivs i denna bruksanvisning, montera ner någon del av bilbarnstolen eller ändra hur dess sele och fordonets säkerhetsbälte används.
• Lämna inte lösa föremål, t.ex. böcker, väskor, mm, i baksätet av ett fordon. Vid ett plötsligt stopp, kommer lösa föremål vara i rörelse, vilket kan orsaka allvarliga skador.
• Låt inte ett fällbart ryggstöd i bilen vara olåst. Vid ett plötsligt stopp, kan ett löst ryggstöd hindra bilbarnstolen från att skydda barnet så bra som den borde.
• Använd inte något för att höja bilbarnstolen från sätet, förutom vad som beskrivs i denna bruksanvisning. Vid en kollision kan då bilbarnstolen glida och ger inte tillräckligt skydd för barnet.
• Låt inte barn leka med denna eller någon annan bilbarnstol.
• Denna bilbarnstol rekommenderas att användas i upprätt position.

WARNING! Denna bilbarnstol måste användas framåtvänd!

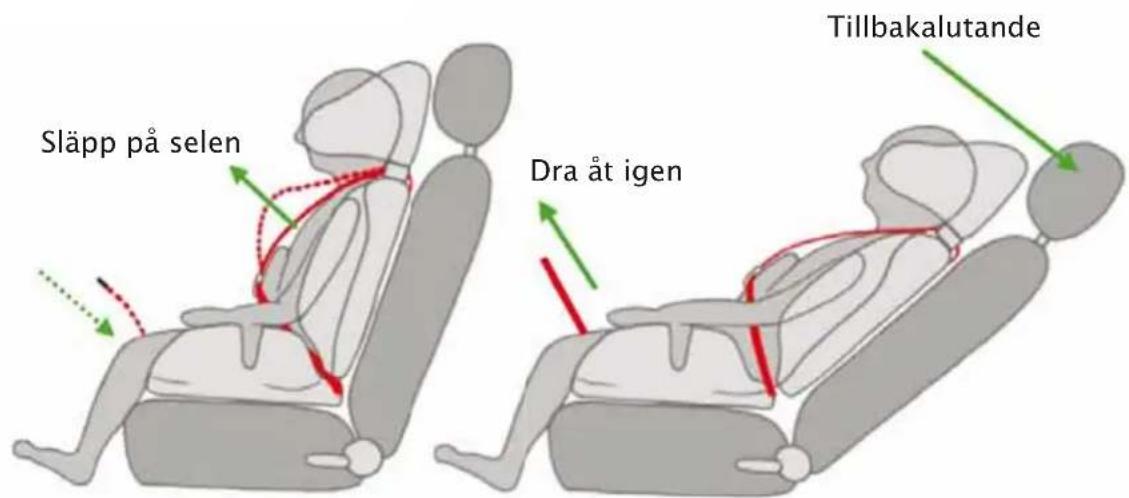

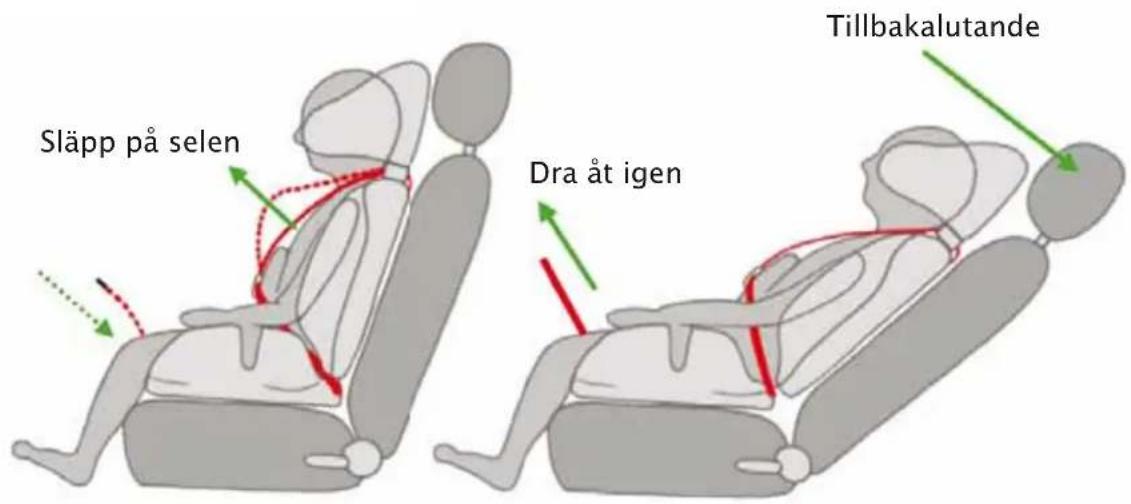

WARNING! När du vinklar ner ryggen måste du först släppa på selar och band något för att sedan dra åt selar och band igen när du uppnått din önskade ryggvinkel. Om du ändrar ryggvinkel utan att först lossa något på selar och band kan detta leda till för högt tryck eller kvävning av ditt barn.

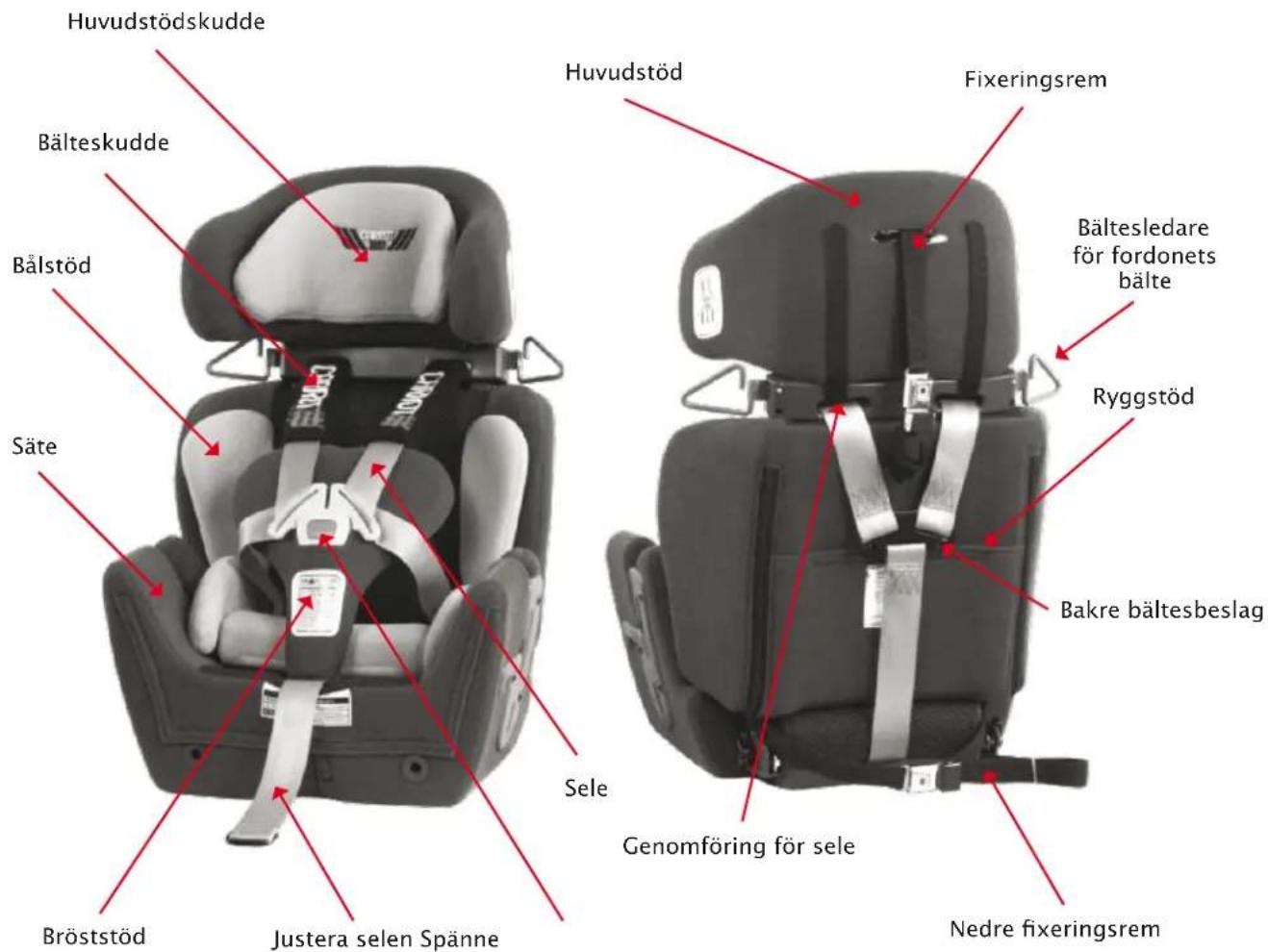

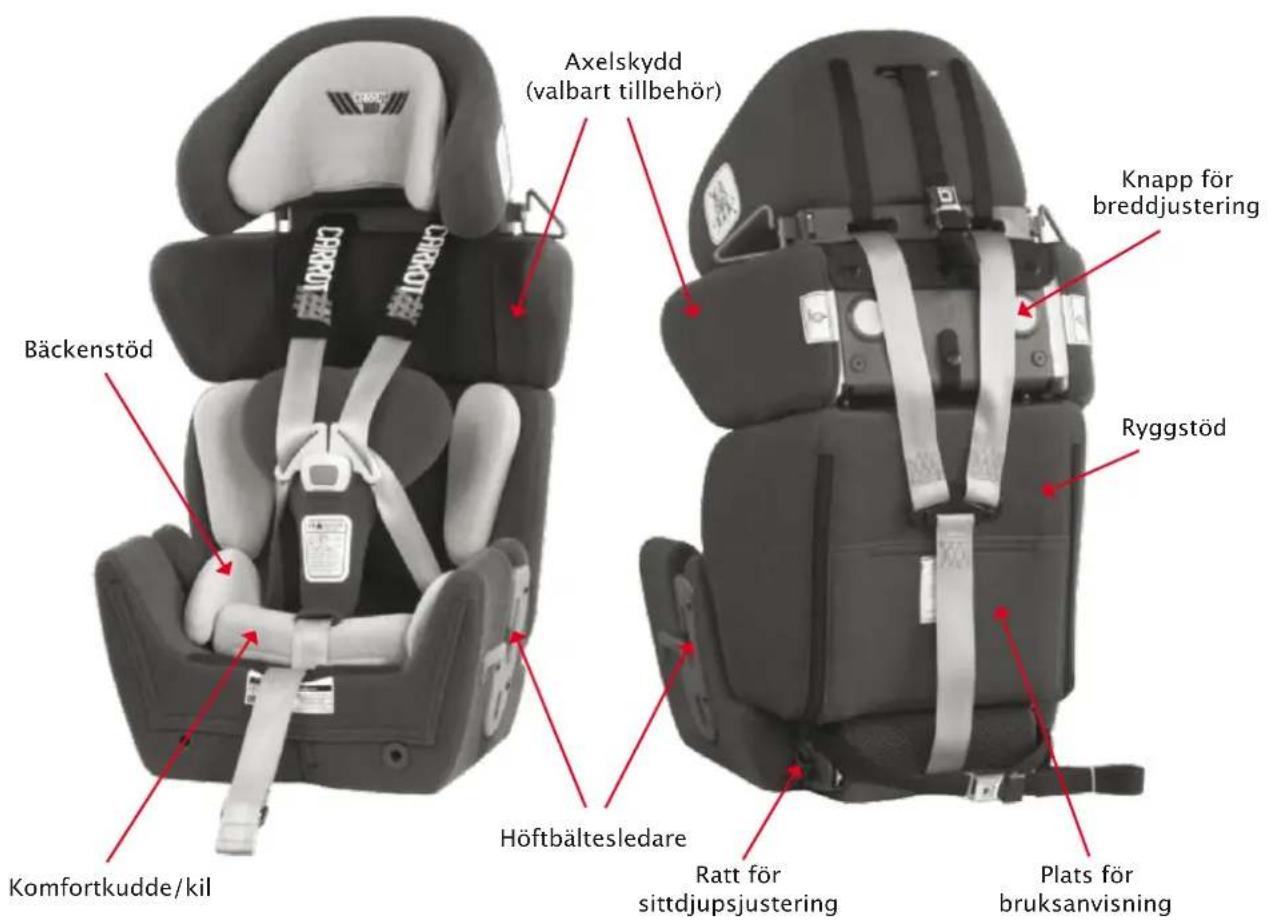

5:1 Egenskaper

Om ditt fordon inte är utrustad med fasta fästöglor måste installation med lösa fixeringsremmar göras.

Installation av fixeringsremmar.

1. Installation av medföljande fixeringsremmar vid övre och nedre delen av bilbarnstolen.
2. Säkra bilbarnstolens huvudstöd till fordonets nackstöd med hjälp av huvudstödets fixeringsrem och bilbarnstolens nedre del till fordonets sätet med hjälp av den nedre fixeringsremmen.
3. Fäst spännena och tryck bilbarnstolen ordentligt ner i sätet samtidigt som du drar fast de båda remmarna. (Se Fig. A och B)
4. Kontrollera att alla anslutningar är säkra och att stolen är ordentligt installerad.

- Vid installation av bilbarnstolen på passagerarsätet, flytta sätet bakåt så långt som möjligt, för att undvika att airbagen när fram till barnet vid eventuell kollision.

- Vid installation av bilbarnstolen på odelat säte kan det hända att fixeringsremmen är för kort. Om detta är fallet kan du installera bilbarnstolen genom att fästa remmen vertikalt (Fig. C).

- Om du har problem med att installera stolen, vänligen kontakta distributören eller återförsäljaren för rådgivning.

• ISOFIX Låsband och Förankringsband är valbara tillbehör. Vänligen kontakta distributören för inköp och montering av dessa delar på din bilbarnstol.
• Vid installation av bilbarnstolen med hjälp av ISOFIX-fästen, kontrollera fordonets manual eller kontakta fordonets tillverkare för att lokalisera godkända fästöglor eller för assistans.
• Kontrollera i fordonets manual för att säkerställa att ISOFIX installation är tillämplig i ditt fordon. Om så inte är fallet så måste installation ske med de medföljande övre och undre fixeringsremmarna. Se sid 8, Standard installation.

Installation med ISOFIX

1. Tryck och håll ner knappen på varje låsjustering, dra sedan varje låsband till full längd (Fig. B).
2. Kontrollera att låsbandet ej är tvinnat och fäst låskontakten till låsbygeln i fordonssätet (Fig. C).
3. Efter låsning på båda sidor, tryck bilbarnstolen ner i sätet samtidigt som du spänner åt varje låsband (Fig. D).
4. Om fordonet är utrustat med en godkänd golvögla, koppla förankringsbandet till öglan och spänn åt bandet (Fig. E).
5. Kontrollera att alla fästen sitter ordentligt och att bilbarnstolen är installerad ordentligt.

WARNING! Denna bilbarnstol måste installeras med medföljande övre och undre fixeringsremmar (eller med ISOFIX fästband: valbara tillbehör). Det är inte tillräckligt att installera bilbarnstolen enbart med fordonets säkerhetsbälte. Utan användning av de medföljande fixeringsremmarna fungerar inte bilbarnstolen som tänkt, ur säkerhetssyn-punkt, vilket kan leda till ditt barns död eller allvarlig personskada.

Bilden visar framåtvänd ISOFIX-installation.

ISOFIX Låsband

ISOFIX Förankringsband

Detta huvudstöd kan justeras för att passa huvudformen för varje individuell användare för bättre passning och bättre skydd (Fig. A).

Justering av positionen framåt/bakåt

Huvudstödet kan, om nödvändigt, justeras bakåt och framåt 15 mm åt vardera håll.

VIKTIGT: Justering av huvudstödets position (framåt/bakåt) kräver verktyg. Kontakta distributören för justering och assistans.

Justering av huvudstödskuddens position

Huvudstödskudden kan enkelt justeras till de mest gynnsamma läget för användaren.

7:3 Axelstöd

Justering av bälte

1. För att spänna bilbarnstolens bälte, dra i bältets justeringsband (1).
2. Tryck och håll nere justeringsknappen (2) medans du drar i axelbältet (3) för att lossa på bältet.

OBS! Dra inte i bältenas vaderade avlastningskuddar då de är fästa på baksidan. Dra och lossa enbart i axelbältet.

Bältesskuddar

Justering av avlastningskuddarna kan göras genom justering med kardborrebandet på baksidan av huvudstödet.

Justeringsknapp för axelband

Breddjustering av axelskydd

Breddjustering av axelskydd, på upp till max. 100 mm, är möjlig. Justering kan ske med 50 mm på varje sida i fem steg, 10 mm/steg.

Tryck ner justeringsknappen på baksidan, medans du drar vingen utåt till önskad position.

VIKTIGT: När barnet är stort nog för att använda axelskyddså kan det även vara nödvändigt att byta till längre axelremmar och även ett större huvudstöd. Om detta är fallet så kan du köpa axelskydd för större barn. Vänligen kontakta distributören för frågor om installation och justering.

7:4 Bröststöd

VARNING! Övre kanten av bröststödet måste vara nedanför halsområdet. För hög placering av bröststödet kan innebära risk för kvävning.

Justering av bröststödet

Tryck ner justeringsknappen (gul) i framkant på bilbarnstolen för att justera höjden på bröststödet till önskad position.

Justeringsknapp för bröststöd

Knäppning/Uppknäppning av bälteslåset

1. Håll bälteslåset med en hand. Använd den andra handen för att sätta de två spännena i bälteslåset (bild A). Korrekt anslutning bekräftas med ett klick när varje spänne läser.
2. Håll emot bakom bälteslåset med en hand. Tryck på läsknappen och skjut ut båda spännena för att ta bort dem från bälteslåset (bild B).

• Axelremmarnas höjd rör sig med höjden av ryggstödet.
• Nivån på axelremmarna skall vara i höjd med eller över barnets axlar, parallellt med plan mark.

Justering av ryggstödets höjd

Släpp läsning genom att trycka på knappen för höjdjusteringen, i nederkant av ryggstödet. Justera sedan höjden på ryggstödet, samtidigt som du trycker in knappen.

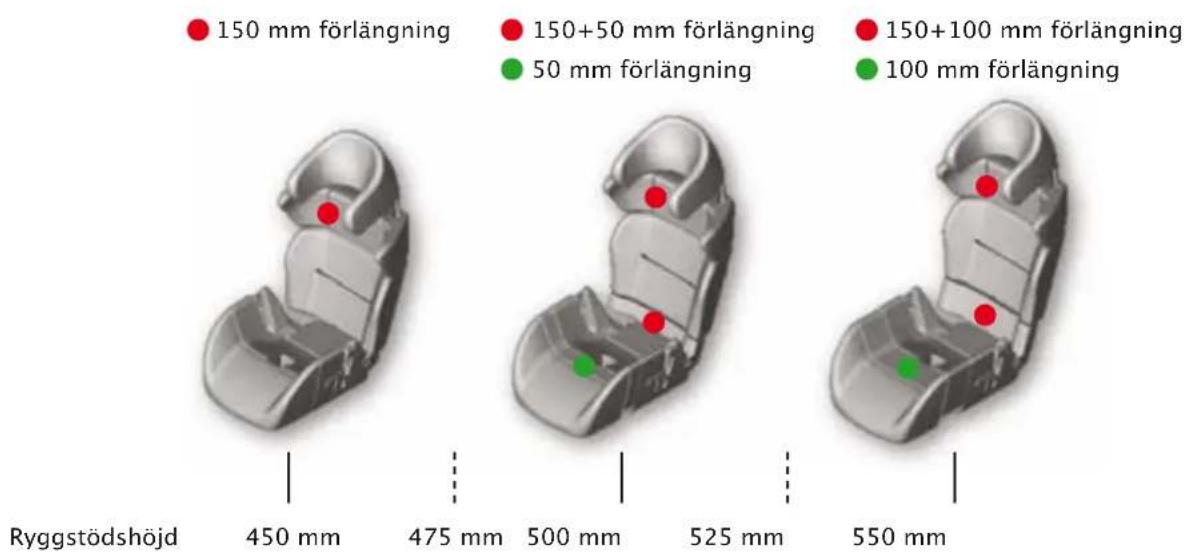

Förlängningskudde för ryggdel - VALBART TILLBEHÖR

Ryggstödsförlängning (50mm/100mm) tillhandahålls för att fylla utrymmet som exponeras mellan ryggstödet och sätet när du höjer ryggstödet.

7:6 Sittdel

När barnet sitter med böjda knän, justera det totala sittdjupet något kortare än längden från bäckenet till baksidan av knät.

Justering av sitslängd

Släpp låsningen genom att trycka på knappen för sitsförlängning (orange) på framsidan av stolen och, samtidigt som du trycker ner knappen, justera till önskat sittdjup.

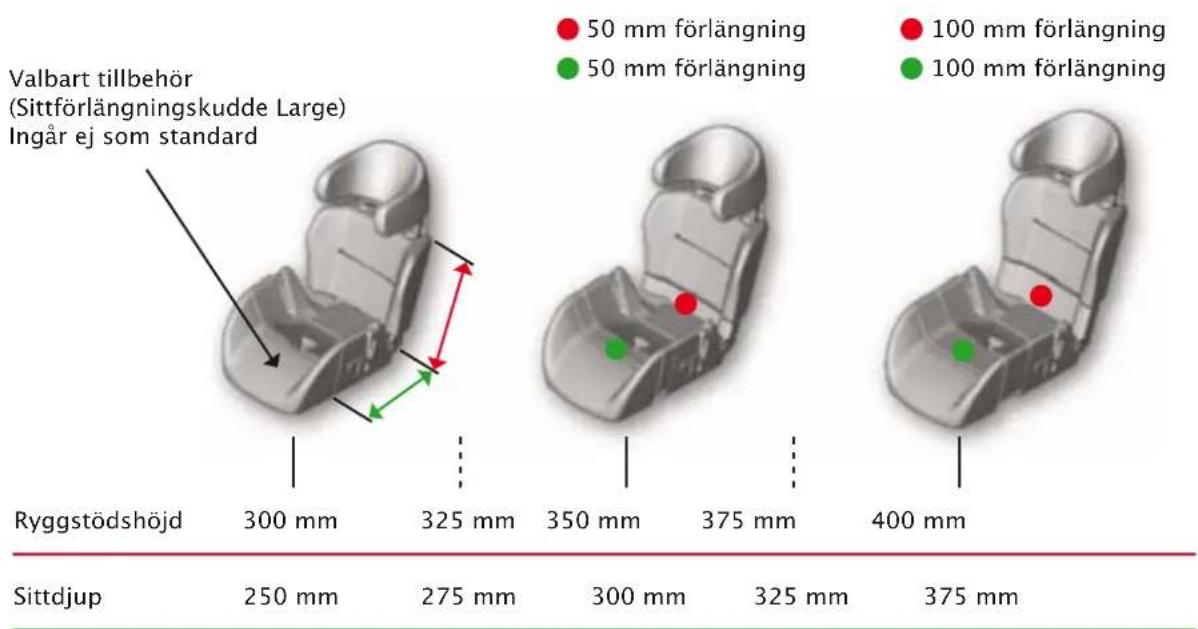

Förlängnigskudde för sittdel (50 mm/100 mm) – VALBART TILLBEHÖR Sitsförlängningskuddar tillhandahålls för att fylla utrymmet som exponeras runt metallstänger när du förlänger sitsen och/eller fotstöd.

Sittframdel storlek Large - VALBART TILLBEHÖR

Benen ska vara utsträckta och även nedre delen av benen och fötter ska stödjas.

Sittframdel storlek Small - VALBART TILLBEHÖR

Böjt knä och stöd upp till lårben.

Justeringsknapp för sitsförlängning

Justering av sittdjup

Sittdjupet kan justeras med max. 35 mm genom att ändra läget på sittdjupsratten. Be distributören för justering och assistans.

Fotstöd med justerbar längdfunktion finns för lång, medium och kort.

Stödbord kan användas om man behöver stödja barnets överkropp bättre.

Används för att öka och justera höjden på främre delen av stolen för bättre och stabilare sittande för barnet.

7:7 Kuddar och dynor - standard tillbehör

Följande dynor och kuddar finns som standard tillbehör. Montering och justering av dessa dynor och kuddar kan lätt göras genom kardborre för bekväm positionering av barnet.

Huvudstödskudde

Används för att den mest bekväma och säkra huvudställningen i huvudstödet.

Bålstöd

Används för att uppnå den mest stabila positioneringen av barnets kropp i bilbarnstolen.

Bäckenstöd

Används för att uppnå den mest stabila positioneringen av barnets kropp i bilbarnstolen.

Komfort kudde

Används för att uppnå den mest komfortabla positionen i bilbarnstolen och för att förhindra att barnets bäcken glider framåt

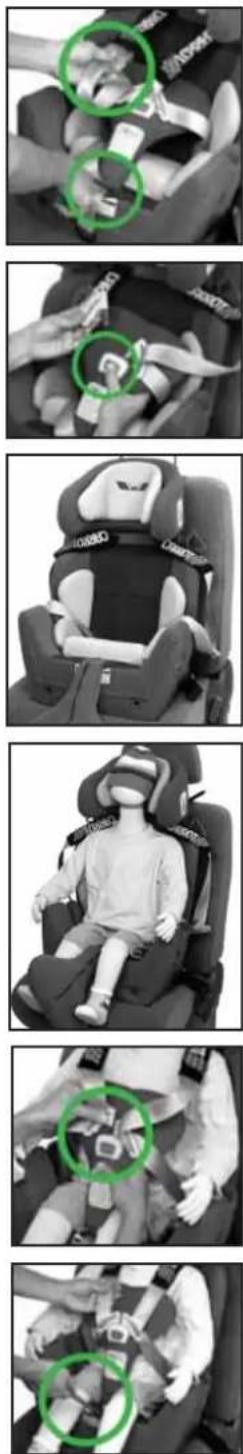

8:1 Säkra ditt barn

Efter att bilbarnstolen är installerad i ditt fordon och önskade justeringar gjorts följ dessa instruktioner för att säkra barnet i stolen.

• Lossa selen genom att trycka ner justeringsknappen för selen i framkant på bilbarnstolen och dra i banden.
• Öppna bälteslåset genom att trycka ner på öppningsknappen på läste och dra sedan ur de båda spännena.
• Lägg ut selen åt sidorna och placera barnet i bilbarnstolen.
• Placera selen runt barnet och knäpp ihop bälteslåset.
• Korrekt anslutning bekräftas med ett klick när du sätter i varje spänne.
• Dra försiktigt i selens justeringsband tills bältet är tillräckligt spänt.
• Fordonets 3-punktsbälte är absolut nödvändig att använda för att hålla Carrot III på plats och för att ge användaren högsta graden av säkerhet.
• När du har placerat ditt barn med 5-punktsbältet i Carrot III, dra då ut 3-punktsbältet i bilen och spänn fast. Led 3-punktsbältets höftdel genom bilbarnstolens bältesledare (röda plastdetaljer) i sitsen och sträck upp så bältet sitter tight. Höftbältet måste placeras så långt ner som möjligt för att hålla höften hos användaren korrekt.
• Efter det placerar man 3-punktsbältets axeldel genom bilbarnstolens bältesledare i sitsen och på andra sidan genom bältesledaren i axelpartiet. Därefter sträcker man upp bältets axeldel.
• När du monterat Carrot III och dess användare med 3-punktsbältet i bilen, kontrollera att barnets nacke och ansikte inte kommer att skadas av bältet. Kontrollera att 3-punktsbältets spänne sitter lägre än bältesledaren i bilbarnstolens sits. Detta är nödvändigt, annars riskerar man att barnet glider under höftbältet vid en kollision. Om spännet på 3-punktsbälte sitter högre än bältesledaren, tala med din återförsäljare.

• 3-punktsbältet måste sträckas upp innan färd och måste sitta tight mot användaren. Kontrollera att bältet ej är tvinnat.
• Bröststödet måste ha en position som garanterar att höftbältet sitter så lågt som möjligt för att hålla höften på lämpligt sätt samtidigt som 5-punktsbältets spänne inte får sitta under fordonets bälte.
• Om du är osäker på att bilbarnstolen och ditt barn är rätt placerade, tala med din återförsäljare.
• Fäst fordonets 3-punktbälte över bilbarnstolen samt led bältet genom bältesledarna på stolen.
• Kontrollera att fordonets 3-punktsbälte inte är tvinnat eller hängande och att barnet är placerad i stolen på ett korrekt sätt.

WARNING! Det är din SKYLDIGHET att också använda fordonets säkerhetsbälte.

Det räcker inte med att endast säkra barnet med bilbarnstolens 5-punktsbälte. Det krävs, enligt lag, att man dessutom använder sig av fordonets 3-punktsbälte för att säkra bilbarnstolen och barnet.

Att inte använda sig av fordonets 3-punktsbälte kan orsaka att bilbarnstolen inte fungerar som avsett och kan därmed riskera ditt barns liv eller allvarlig personskada.

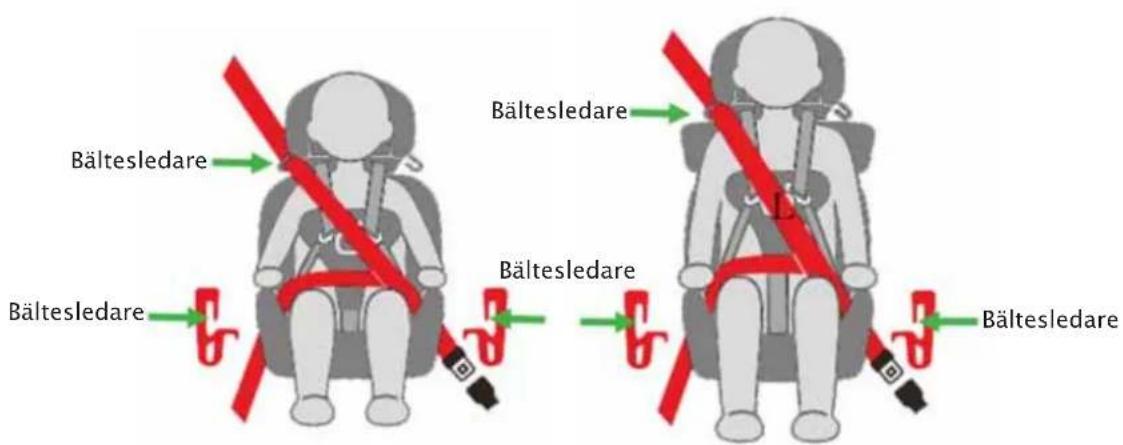

Figuren nedan visar hur 3-punktsbältet säkras över bilbarnstolen.

VIKTIGT:

• Dra alltid i sele och bälte för att försäkra dig om att de är lästa ordentligt.
• Parkera alltid bilen på ett säkert ställe när du behöver göra några justeringar på bilbarnstolen, inklusive lutar bilsätet. Justering och/eller hantering av bilbarnstolen under körning kan innebära livsfara.
• Under färd ska bilbarnstolen användas i så upprätt position som möjligt. Lutar man bilens säte bakåt för mycket kan det leda till att bilbarnstolen inte fungerar som tänkt vid en ev. kollision.

VARNING! När du vinklar ner ryggen måste du först släppa på selar och band något för att sedan dra åt selar och band igen när du uppnått din önskade ryggvinkel. Om du ändrar ryggvinkel utan att först lossa något på selar och band kan detta leda till för högt tryck eller kvävning av ditt barn.

9:1 Skötsel och underhåll

Borttagning av överdrag

Försök inte att ta bort eller ersätta överdraget själv eftersom det är komplicerat och behöver speciell utrustning. Be distributören för borttagning eller utbyte av överdraget. Ta inte isär eller försök ta isär selen. Ta ej bort spännena från selen. De kan inte sättas fast på nytt efter borttagning. Felaktig ihopsättning kan leda till att bilbarnstolen inte fungerar som avsett.

Rengöring av överdrag, kuddar och dynor

För överdraget: Rengör med svamp, kallt vatten och mild tvål. Handdukstorka.

För kuddar och dynor: Handtvätta med kallt vatten och mild tvål. Läggs eller hängs på tork för att förhindra att de krymper. Får ej blekas, maskintvättas, torktumlas eller strykas.

Att hålla överdrag, kuddar och dynor rena är viktigt men rengöring kan skada tyget. När du upptäcker skador på tyget är det dags att byta ut det. Regelbundet utbyte är rekommenderat.

Klick-ljud från bälteslåset

Om barnet äter eller dricker medans det sitter i bilbarnstolen så behöver kanske bälteslåset en regebunden kontroll. Om inte ett klick-ljud hörs när man knäpper bälteslåset så är det dags att ersätta bälteslåset. Vänligen kontakta distributören för utbyte av bälteslås.

Sele och remmar

Försök inte ta bort eller plocka isär sele och remmar från bilbarnstolen. Ta ej bort bälteslås och/eller spännen från selen eller remmar. De kan inte sättas fast på nytt efter borttagning. Felaktig ihopsättning kan leda till att bilbarnstolen inte fungerar som avsett.

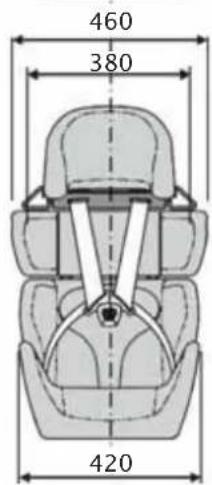

10:1 Teknisk data

Bredd: 420

mm

(med skulderskyddsvingar: 460–560 mm)

Sittdjup: 250 mm eller 285 mm

Sittbredd: 260 mm

Ryggstödshöjd (förlängningsbart): 520–620 mm

(med axelskydd: 670–770 mm)

Användarens vikt: 10-49 kg

Användarens ålder: 2–15 år

11:1 Garanti

1 års garanti

Denna produkt har en garanti mot defekta material och felaktig tillverkning under ett år från inköpsdatum. Bevis på köpet krävs.

För att göra anspråk under denna garanti, kontakta auktoriserad distributör eller återförsäljaren som du köpt produkten från. Bevis på köpet krävs.

Garantibegränsningar

Denna garanti inkluderar inte skador som uppkommit p.g.a försummelse eller missbruk av produkten eller om produkten inte används i enlighet med denna instruktion. Användningen av överdrag, insatser, leksaker, tillbehör eller åtstramningsenheter som inte är avsedda för Carrot III är inte godkänt. Användning av sådanna kan innebära att bilbarnstolen inte uppfyller Säkerhetsstandarden, ECE reglement nr 16, eller inte fungera som avsett vid en kollision. Används något av dessa så gäller inte garantin.

Begränsning av skador

Den garanti som anges ovan är exklusiv och ersätter alla andra, muntliga eller skriftliga, uttryckliga eller underförstådda. Under inga omständigheter kommer tillverkaren, distributörer eller återförsäljare som säljer denna produkt, ansvara för eventuella skador, inklusive tillfälliga skador eller följdskador, till följd av användning eller oförmåga att använda denna produkt.

Anatomic SITT™

Box 6137, 600 06 NORRKÖPING, Tel: [phone]

Fax: [phone], E-post: [e-mail]

www.anatomicsitt.com
