BRUKSANVISNING QCE5427W Husqvarna-Electrolux

Tack för att du valt denna produkt från Husqvarna-Electrolux. Vi har skapat den så att du ska kunna få felfritt resultat i många år, med innovativa tekniker som gör livet enklare – funktioner som du inte skulle hitta hos vanliga produkter. Varsågod att ägna några minuter åt att läsa detta för att få ut så mycket som möjligt av produkten.

Besök vår webbplats för att:

Få tips om användning, broschyrer, felsökare, serviceinformation:

www.husqvarna-electrolux.se

Registrera din produkt för bättre service:

www.husqvarna-electrolux.se

Köp tillbehör, förbrukningsvaror och originalreservdelar till din produkt:

Vi rekommenderar att originalreservdelar används.

Ha följande uppgifter tillhands när du kontaktar serviceavdelningen. Modell, PNC, serienummer.

Informationen finns på typskylten.

Varningar/viktig säkerhetsinformation

Allmän information och tips

Miljöinformation

Med reservation för ändringar.

1. ⚠SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren är inte ansvarig för eventuella personskador eller andra skador som uppkommit som ett resultat av felaktig installation eller användning. Förvara alltid bruksanvisningen på en säker och tillgänglig plats för framtida bruk.

1.1 Säkerhet för barn och handikappade

• Denna apparat kan användas av barn som är 8 år och äldre och av personer med nedsatt kapacitet, förutsatt att de har fått instruktioner och/eller tillsyn när det gäller säker användning av apparaten och att de förstår de potentiella riskerna.
• Låt inte barn leka med produkten.
• Håll allt förpackningsmaterial utom räckhåll för barn och kassera det på lämpligt sätt.
• Barn och husdjur ska hållas borta från produkten när den är igång eller när den svalnar. Åtkomliga delar är mycket varma.
• Om apparaten har ett barnlås, måste detta aktiveras.
• Barn får inte utföra rengöring eller underhåll av apparaten utan uppsikt.
• Barn under 3 år måste hållas borta från apparaten såvida inte en vuxen är i närheten hela tiden.

1.2 Allmän säkerhet

• Endast behöriga personer får installera den här produkten och byta kabel.
• WARNING: Produkten och åtkomliga delar blir mycket varma under användning. Var försiktig så att du undviker att vidröra värmeelementen. Barn under 8 år ska inte vistas i närheten utan ständig uppsikt.
• Koppla från strömtillförseln före underhåll.

• Kontrollera att produkten är avstängd innan du byter lampa för att undvika risken för elstötar.

• Använd inte ångrengörare vid rengöring av produkten.

• Använd inte skarpa rengöringsmedel med slipeffekt eller vassa metallskrapor för att rengöra ugnsluckans glasskivor eftersom dessa kan repa ytan, vilket i sin tur kan leda till att glaset spricker.
• Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens auktoriserade servicecenter eller personer med motsvarande utbildning, för att undvika elektrisk fara.

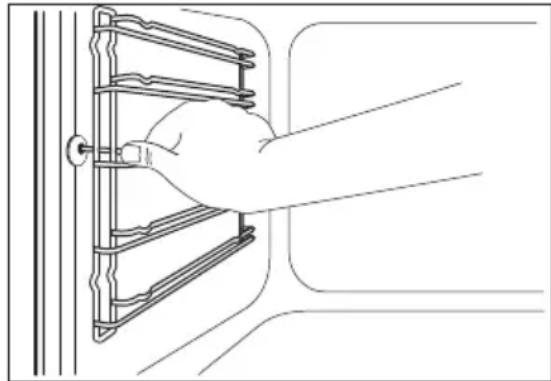

• För att ta bort ugnsstegarna drar du först ut den främre delen av ugnsstegen och sedan den bakre delen från sidoväggarna. Sätt i ugnsstegarna i omvänd ordning.
• Använd endast den matlagningstermometer som rekommenderas för den här produkten.

2. SÄKERHETSFÖRESKRIFTER

2.1 Installation

WARNING!

Endast en behörig person får installera den här produkten.

• Avlägsna allt förpackningsmaterial.
• Installera eller använd inte en skadad produkt.
• Följ installationsinstruktionerna som följer med produkten.
• Var alltid försiktig när du flyttar apparaten eftersom den är tung. Använd alltid skyddshandskar och täckta skor.
• Dra aldrig produkten i handtaget.
• Minsta avstånd till andra produkter ska beaktas.
• Kontrollera att produkten har installerats under och bredvid stadiga skåp- eller bänkstommar.
• Produktens sidor måste gränsa till produkter eller enheter med samma höjd.

2.2 Elektrisk anslutning

WARNING!

Risk för brand och elektriska stötar.

• Alla elektriska anslutningar ska göras av en behörig elektriker.
• Hushållsapparaten måste jordas.
• Kontrollera att produktens märkdata överensstämmer med din strömkälla. I annat fall, kontakta en elektriker.
• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• Använd inte grenuttag eller förlängningssladdar.
• Kontrollera så att du inte skadar stickkontakten och nätkabeln. Om produktens nätkabel behöver bytas måste det göras av vårt auktoriserade servicecenter.
• Låt inte nätkablar komma i kontakt med eller komma nära produktens lucka, speciellt inte när luckan är het.
• Stötskyddet för strömförande och isolerade delar måste fästas på ett sådant sätt att det inte kan tas bort utan verktyg.

- Anslut stickkontakten till eluttaget först vid slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.

- Anslut inte stickkontakten om vägguttaget sitter löst.

- Dra inte i strömkabeln för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.

- Använd endast rätt isoleringsenheter: strömbrytare, säkringar (säkringar av skruvtyp tas ur hållaren), jordfelsbrytare och kontaktorer.

- Den elektriska installationen måste ha en isolationsenhet så att du kan koppla från produkten från nätet vid alla poler. Kontaktöppningen på isolationsenheten måste vara minst 3 mm bred.

- Denna produkt uppfyller kraven enligt EU:s direktiv.

2.3 Använd

WARNING!

Risk för skador, brännskador, elstötar eller explosion föreligger.

- Denna produkt är endast avsedd för hushållsbruk.

- Ändra inte produktens specifikationer.

- Se till att ventilationsöppningarna inte är blockerade.

- Lämna inte produkten utan tillsyn under användning.

- Stäng av produkten efter varje användningstillfälle.

- Var försiktig när du öppnar produktens lucka medan produkten är igång. Het luft kan strömma ut.

- Använd inte produkten med våta händer eller när den är i kontakt med vatten.

- Tyng inte ner luckan när den är öppen.

- Använd inte produkten som arbetseller avlastningsyta.

- Öppna produktens lucka försiktigt. Användning av ingredienser som innehåller alkohol kan producera en blandning av luft och alkohol.

- Låt inte gnistor eller öppna lågor komma i kontakt med produkten när du öppnar luckan.

- Placera inga lättantändliga produkter eller föremål som är fuktiga med lättantändliga produkter i, nära eller på tvättmaskinen.

- Använd inte mikrovågsugnen för att förvärma upp ugnen.

WARNING!

Risk för skador på produkten föreligger.

- För att förhindra skada eller missfärgning på emaljen:

– sätt inte eldfasta formar eller andra föremål direkt på produktens botten.

– lägg inte aluminiumfolie direkt på produktens botten.

– ställ inte hett vatten direkt i den heta produkten.

– låt inte fuktiga kärl eller matvaror stå kvar i produkten efter att tillagningen är klar.

– var försiktig när du tar bort eller monterar tillbehör.

- Missfärgning av emaljen påverkar inte produktens funktion. Det är ingen defekt enligt garantin.

- Använd en djup form för mjuka kakor. Fruktjuicer orsakar fläckar som kan vara permanenta.

- Denna produkt är endast avsedd för matlagning. Den får inte användas för några andra ändamål, t.ex. för rumsuppvärmning.

- Ha alltid ugnsluckan stängd under matlagningen.

- Om apparaten installeras i till exempel ett skåp, se till att skåpsdörren aldrig är stängd när apparaten är i drift. Värme och fukt kan byggas upp bakom en stängd dörr/lucka och orsaka efterföljande skador på apparaten, bostaden eller golvet. Stäng inte luckan förrän apparaten har svalnat helt efter användning.

2.4 Skötsel och rengöring

WARNING!

Det finns risk för personskador, brand eller skador på produkten.

- Stäng av produkten och koppla bort den från eluttaget före underhåll.

- Se till att produkten har svalnat. Det finns även risk för att glaspanelerna kan spricka.

- Byt omedelbart ut luckans glaspaneler om de är skadade. Kontakta auktoriserat servicecenter.

- Var försiktig när du tar bort luckan. Luckan är tung!

- Rengör produkten regelbundet för att förhindra att ytmaterialet försämras.

- Rengör ugnen med en fuktig, mjuk trasa. Använd bara neutrala rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar, lösningsmedel eller metallföremål.

- Om du använder en ugnssprej ska du följa säkerhetsanvisningarna på förpackningen.

- Rengör inte den katalytiska emaljen (om tillämpligt) med något slag av rengöringsmedel.

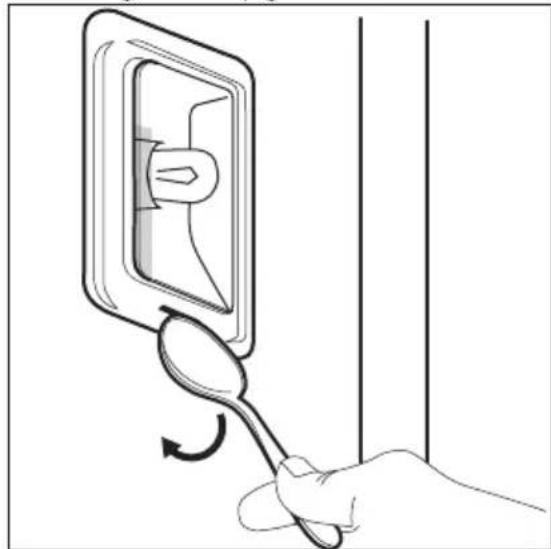

2.5 Inre belysning

- Typen av glödlampa eller halogenlampa som används för den här produkten är endast avsedd för hushållsprodukter. Får ej användas för belysning i hus.

3. PRODUKTBESKRIVNING

3.1 Allmän översikt

WARNING!

Risk för elektrisk stöt.

• Innan du byter lampan ska du koppla ur produkten från nätuttaget.
• Använd bara lampor med samma specifikationer.

2.6 Kassering

WARNING!

Risk för kvävning eller skador.

• Koppla loss produkten från eluttaget.
• Klipp av elkabeln nära maskinen och kassera den.
• Ta bort luckspärren för att förhindra att barn eller husdjur blir instängda i maskinen.

2.7 Underhåll

• Kontakta en auktoriserad serviceverkstad för reparation av produkten.
• Använd endast originaldelar.

1 Kontrollpanel
2 Vred för ugnsfunktionerna
3 Kontrollampa/symbol för ström
4 Temperatur-/tidsdisplay
5 Temperaturvred
6 Temperaturindikator/symbol
7 Uttag för matlagningstermometern
8 Värmeelement
9 Ugnslampa
10 Fläkt
11 Ugnsstege, löstagbar
12 Ugnsnivåer

3.2 Tillbehör

Trådhylla

Till kokkärl, bakformar och stekkärl.

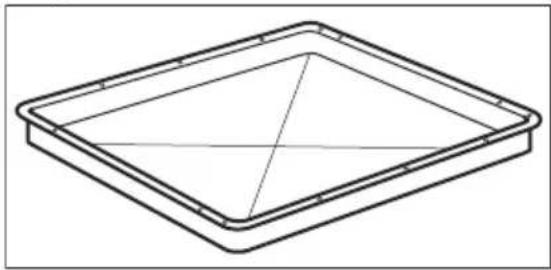

Bakplåt

För kakor och småkakor.

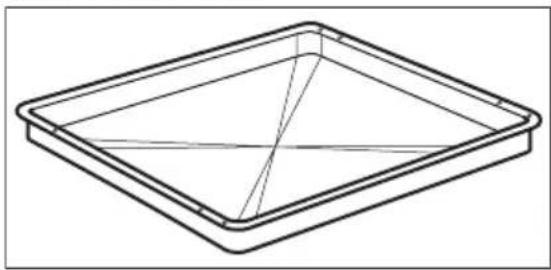

Grill- / stekpanna

För bakning och stekning eller som fettuppsamlingsfat.

Patisseriplåt

För småfranskor, kringlor och småkakor. Lämpar sig för ångfunktioner. Missfärgning av ytan påverkar inte funktionen.

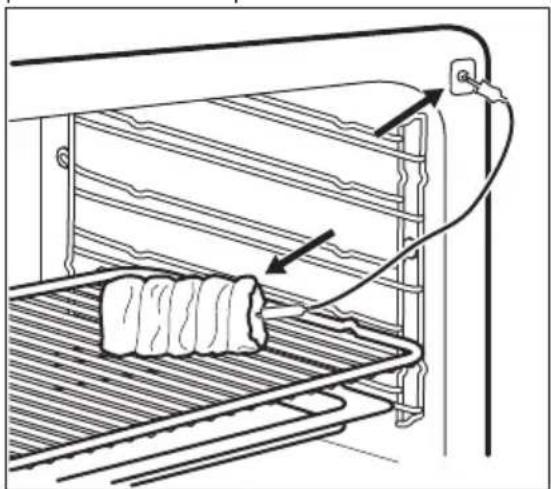

Matlagningstermometer

För att mäta hur väl maten är tillagad.

Utdragbara bakplåtsskenor

För hyllor och plåtar.

4. INNAN MASKINEN ANVÄNDS FÖRSTA GÅNGEN

WARNING!

Se säkerhetsavsnitten.

4.1 Första rengöring

Ta ut alla tillbehör och flyttbara ugnsstegar ur produkten.

Se avsnittet "Underhåll och rengöring".

Rengör produkten och tillbehören innan du använder den första gången.

Sätt tillbaka tillbehören och de flyttbara ugsstegarna på sin ursprungliga plats.

4.2 Inställning klocka

Efter den första anslutningen till elnätet tänds alla displayens symboler i några sekunder. Under några sekunder därefter visas programvarans version på displayen.

När programvaruversionen försvinner visar displayen hr och "12:00". "12" blinkar.

1. Tryck på + eller för att ställa klockan.

2. Tryck på ⏻ för att bekräfta. Detta behövs bara när du ställer klockan första gången. I fortsättningen sparas

5. DAGLIG ANVÄNDNING

WARNING!

Se säkerhetsavsnitten.

5.1 Infällbara vred

För att använda produkten, tryck på kontrollvredet. Vredet kommer ut.

5.2 Aktivera och inaktivera produkten

Det beror på modellen om produkten har lampor, symboler på vredet eller lampor:

- Kontrollampan tänds när produkten är igång.

- Symbolen visar om kontrollvredet styr ugnsfunktionerna eller temperaturen.

- Kontrollampan tänds när ugnen värms upp.

den nya tiden automatiskt efter 5 sekunder.

Displayen visar min den inställda tiden. "00" blinkar.

1. Tryck på eller för att ställa in minuter.

2. Tryck på ⏻ för att bekräfta. Detta behövs bara när du ställer klockan första gången. I fortsättningen sparas den nya tiden automatiskt efter 5 sekunder.

På displayen visas den nya tiden.

4.3 Ändra tid

Du kan endast ställa om klockan när ugnen är avstängd.

Tryck på ⏻ flera gånger tills displayen visar hur mycket klockan är ⏻ blinkar på displayen.

För att ställa in en ny tid, se "Ställa klockan".

1. Vrid vredet för ugnsfunktioner för att välja en ugnsfunktion.

2. Vrid temperaturvredet för att välja temperatur.

3. För att stänga av produkten, vrid vreden för ugnsfunktioner och temperatur till av-läget.

5.3 Ugnsfunktioner

Ugnsfunktion Program
[cwyc]	Avstängt läge Ugnen är avstängd.
[0002]	Snabbstart För att minska uppvärmningstiden.
	Varmluft För att baka på upp till tre hyllpositioner samtidigt och för att torka mat.Ställ in temperaturen 20-40 °C lägre än för över-/undervärme.
	Pizza/paj För ugnsbakning på en nivå av rätter som kräver mer intensiv bryning och som ska ha knaprig botten. Ställ in temperaturen 20-40 °C lägre än för över-/undervärme.
	Över-/Undervärme Baka och steka mat på en ugnsnivå.
	Undervärme För bakning av kakor med knaprig botten och för att torka mat.
	Upptining Den här funktionen kan användas för att tina frysta livsmedel, som grönsaker och frukt. Upptiningstiden beror på mängden och storleken på det frysta livsmedlet.
	Varmluft med fukt För att spara energi när du bakar men också för att förbereda bröd i formar på en hyllposition. Denna funktion användes för att definiera energieffektivitetsklass enligt EN 60350-1.För mer information om rekommenderade inställningar, se tillagningstabellerna.
	Min grill För att grilla tunna matvaror och rosta bröd.
	Varmluftsgrillning Steka större köttstycken eller fågel med ben på 1 ugnsnivå. Även för att göra gratänger och bryna.
	Katalys För att underlätta för den självrengörande katalytiska ugnsemaljen.

Snabbstartfunktionen förkortar uppvärmningstiden.

1. Ställ in snabbuppvärmningsfunktionen. Se tabellen över ugnsfunktioner.
2. Vrid temperaturvredet för att ställa in temperaturen.

En ljudsignal hörs när produkten uppnått inställd temperatur.

Snabbuppvärmningsfunktionen inaktiveras inte efter ljudsignalen. Du måste inaktivera funktionen manuellt.

1. Ställ in en ugnsfunktion.

5.5 Display

A. Timer
B. Uppvärmnings- och restvärmeindikator
C. Vattentank (endast vissa modeller)
D. Matlagningstermometer (endast vissa modeller)
E. Elektroniskt lucklås (endast vissa modeller)
F. Timmar / minuter
G. Klockfunktioner

5.6 Knappar

Knapp Funktion Beskrivning
	!	KLOCKA För att ställa in en klockfunktion.
	—	MINUS Gör så här för att ställa in tiden.
	♡	SIGNALUR För att ställa in SIGNALURET. Tryck på knappen i drygt 3 sekunder för att sätta på eller stänga av ugnslampan.
	+	PLUS Gör så här för att ställa in tiden.
	°C	TEMPERATUR För att kontrollera ugnens eller matlagningstermometerns temperatur (om sådan ingår). Använd endast när en ugnsfunktion är igång.

5.7 Kontrollampa för uppvärmning

När du slår på en ugnsfunktion tänds staplarna på displayen ≡ en efter en.

Staplarna visar att ugnens temperatur ökar eller minskar.

6. KLOCKFUNKTIONER

6.1 Tabell över klockfunktioner

Klockfunktion		Tillämpning
	KLOCKA	För att ställa in, ändra eller kontrollera tiden. Se avsnit-tet "Ställa in klockan".
	SIGNALUR	Använd för att ställa in en nedräkning (högst 23 timmar och 59 minuter). Denna funktion påverkar inte produk-tens funktioner i övrigt. Du kan ställa in SIGNALUR när som helst, även om produkten är avstängd.

Klockfunktion Tillämpning

KOKTID För att ställa in hur länge produkten ska vara påslagen. Använd endast när en ugnsfunktion är vald.

SLUTTID För att ställa in när produkten måste stängas av. An- vänd endast när en ugnsfunktion är vald. Du kan använda Koktid och Sluttid samtidigt (Tidsfördröjning) om produkten ska slås på och stängas av automatiskt vid en senare tidpunkt.

Tryck på ① upprepade gånger för att växla mellan klockfunktionerna.

För att bekräfta klockfunktionens inställning, tryck på eller vänta 5 sekunder så sker automatisk bekräftelse.

6.2 Ställa in KOKTID eller SLUTTID

1. Ställ in en ugnsfunktion.

2. Tryck på ⚠️ upprepade gånger tills displayen visar eller . →

1. Tryck på eller för att ställa in värdena och tryck på ⚠ för att bekräfta.

För Koktid ställer du först in minuterna och sedan timmarna, för Sluttid ställer du först in timmarna och sedan minuterna.

En ljudsignal hörs i 2 minuter när tidpunkten har nätts. Symbolen |→| eller →| och tidsinställningen blinkar på displayen. Ugnen stängs av.

1. Tryck på en valfri knapp för att stänga av ljudsignalen.

2. Vrid vredet för ugnsfunktionerna till avstängt läge.

Om du trycker på ⚠ under inställning av KOKTID |→| övergår produkten till att ställa in funktionen SLUTTID →|.

6.3 Ställa in SIGNALUR

1. Tryck på

och "00" blinkar på displayen.

1. Tryck på eller för att ställa in SIGNALUR. Ställ först in sekunderna, därefter minuterna och därefter timmarna. Tiden beräknas i minuter och sekunder. När tiden du ställt in är längre än 60 minuter visas symbolen hr på displayen.

Produkten beräknar nu tiden i timmar och minuter.

1. SIGNALUR startar automatiskt efter fem sekunder. När 90% av den inställda temperaturen har uppnåtts avges en ljudsignal.

2. När den inställda tiden har nätts hörs en ljudsignal i två minuter. "00:00" och blinkar på displayen. Tryck på en valfri knapp för att stänga av ljudsignalen.

Om du ställer in SIGNALUR när KOKTID → eller SLUTTID → är igång tänds symbolen ⬆ på displayen.

6.4 Tidtagning

Använd tidtagningsfunktionen för att övervaka hur länge ugnen är igång. Den sätts på så fort ugnen börjar värmas upp.

För att återställa tidtagningsuret, håll inne + och . Timern börjar räkna upp igen.

Uppräkningstimern kan inte användas med funktionerna:

Se säkerhetsavsnitten.

7.1 Använda matlagningstermometern

Matlagningstermometern mäter innertemperaturen när köttbitar tillagas. När köttet har nätt den inställda temperaturen stängs produkten av.

Två temperaturer måste ställas in:

- Ugnstemperaturen. Se tabellen för stekning.

- Innertemperaturen. Se tabellen för matlagningstemperaturen.

FÖRSIKTIGHET!

Använd endast matlagningstermometern som medföljer produkten eller originalreservdelar.

1. Välj ugnsfunktion och ugnstemperatur.

2. Sätt in matlagningstermometerns spets (med symbolen på skaftet) i mitten av köttet.

3. Sätt in kontakten till matlagningstermometern i uttaget på framsidan av produkten.

Kontrollera att matlagningstermometern sitter kvar i

köttet och i uttaget under tillagningen.

När man använder matlagningstermometern första gången är standardkärntemperaturen 60 °C.

När blinkar kan du vrida på temperaturvredet för att ändra den förinställda temperaturen.

Displayen visar matlagningstermometerns symbol och den förinställda innertemperaturen.

1. Tryck på för att spara den nya innertemperaturen, eller vänta i 10 sekunder så sparas inställningen automatiskt.

Den nya förinställda innertemperaturen kommer att visas nästa gång matlagningstermometern används. När köttet har nätt den inställda innertemperaturen blinkar symbolen för matlagningstermometern och den förinställda innertemperaturen. En ljudsignal hörs i två minuter.

1. Tryck på en valfri knapp för att stänga av ljudsignalen.

2. Ta bort matlagningstermometerns kontakt ur uttaget. Ta ut köttet ur produkten.

3. Avaktivera produkten.

WARNING!

Var försiktig när du tar bort matlagningstermometerns spets och kontakt. Matlagningstermometern är varm. Det finns risk för att du bränner dig.

Varje gång du sätter i matlagningstermometern i sitt uttag behöver du ställa in innertemperaturtiden på nytt. Du kan inte välja varaktighet och sluttid.

När produkten beräknar föreslagen koktid för första gången blinkar symbolen — på displayen. När beräkningen är klar visas koktiden på displayen. Beräkningar utförs i bakgrunden under tillagningen, och koktidsvärdet uppdateras på displayen om nödvändigt.

Du kan ändra temperaturen när som helst under tillagningen:

1. Tryck på °C:

• en tryckning – displayen visar vald innertemperatur och växlar var 10:e sekund till aktuell innertemperatur.
• två tryckningar – displayen visar aktuell ugnstemperatur och växlar var 10:e sekund till vald ugnstemperatur.

• tre tryckningar – displayen visar den valda ugnstemperaturen.

• Vrid temperaturvredet för att ändra temperaturen.

7.2 Sätta in tillbehör

Galler:

För in gallret mellan skenorna på ugnsstegen och kontrollera att fötterna är vända nedåt.

För in långpannan mellan skenorna på ugnsstegen.

Galler och långpanna tillsammans:

För in långpannan mellan skenorna på hyllstöden och ugnsgallret på skenorna ovan.

Alla tillbehör har små fördjupningar längst upp på höger och vänster sida för att öka säkerheten. Fördjupningarna ger också ett tippskydd. Den höga kanten runt stegen förhindrar att husgeråden halkar ur.

7.3 Teleskopskenor – isättning av tillbehör

Med teleskopskenorna kan du lättare sätta in och ta ut ugnsstegarna.

FÖRSIKTIGHET!

Diska inte bakplåtsskenorna i diskmaskinen. Smörj inte bakplåtsskenorna.

FÖRSIKTIGHET!

Du måste skjuta tillbaka bakplåtsskenorna helt innan du stänger ugnsluckan.

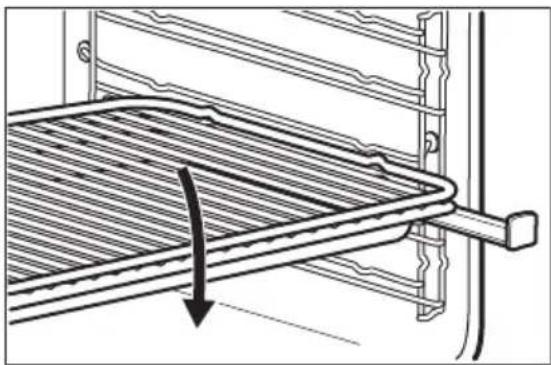

Galler:

Placera gallret på de utdragbara bakplåtsskenorna så att fötterna är vända nedåt.

Den upphöjda kanten runt gallret är en specialanordning som hindrar kokkärl från att glida av.

Långpanna eller djup form:

Ställ långpannan eller den djupa formen på teleskopskenorna.

Galler och långpanna tillsammans:

Sätt gallret på långpannan. Ställ gallret och den djupa formen på teleskopskenorna.

8.1 Använda barnlåset

Barnlåset förhindrar att produkten oavsiktligt slås på.

1. Se till att vredet för ugnsfunktionerna är i avstängt läge.

2. Tryck på och håll nere och samtidigt i 2 sekunder.

En ljudsignal hörs. SAFE visas på displayen.

Upprepa steg 2 för att inaktivera Barnlåset.

8.2 Användning av Knapplåset

Du kan bara aktivera Knapplåset när produkten är påslagen.

Knapplåset förhindrar att temperatur- och tidsinställningar för en pågående ugnsfunktion oavsiktligt ändras.

1. Välj en ugnsfunktion och ställ in den enligt behov

2. Håll och intryckta samtidigt i 2 sekunder.

En ljudsignal hörs. Loc visas på displayen.

Upprepa steg 2 för att inaktivera Knapplåset.

Loc tänds på displayen när du vrider på temperaturvredet eller trycker på en knapp. Produkten stängs av när du vrider vredet för ugnsfunktionerna.

När du stänger av produkten medan Knapplåset är på ändras Knapplåset automatiskt till Barnlåset. Se "Användning av Barnlåset".

8.3 Restvärmeindikering

När du stänger av produkten visas restvärmeindikatorn på displayen ≡ om temperaturen i ugnen är högre än 40 °C. Vrid vredet för temperaturen åt vänster eller höger för att visa ugnstemperaturen.

8.4 Säkerhetsavstängning

Av säkerhetsskäl stängs ugnen automatiskt av efter en viss tid, om en ugnsfunktion är igång och du inte ändrar några inställningar.

Temperatur (°C) Avstängningstid(tim)

30 - 115 12.5

120 - 195 8.5

200 - 245 5.5

250 - Maximalt 1.5

Efter en automatisk avstängning kan du trycka på valfri knapp för att använda produkten igen.

Automatisk avstängning fungerar inte med funktionerna: matlagningstermometer, Lampa, Varaktighet, Sluttid.

8.5 Kylfläkt

När produkten är på, aktiveras fläkten automatiskt för att hålla ugsytorna svala. Om du stänger av ugnen fortsätter fläkten att gå tills ugnen har svalnat.

8.6 Mekaniskt lucklås

Lucklåset är avaktiverat när du köper produkten.

Flytta bara det mekaniska läslåset horisontellt. Flytta det inte vertikalt.

Tryck inte på det elektroniska lucklåset när du stänger produktens lucka.

8.7 Använda det mekaniska lucklåset

1. Aktivera lucklåset genom att dra lucklåset framåt tills det låses på plats.
2. Avaktivera lucklåset genom att trycka tillbaka lucklåset i panelen.

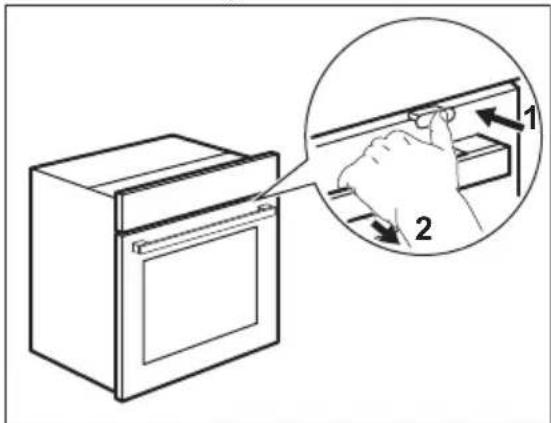

8.8 Öppna luckan med det aktiverade mekaniska lucklåset

Du kan öppna luckan när det mekaniska lucklåset är aktiverat.

1. Tryck en aning på lucklåset.
2. Öppna luckan genom att dra i den med handtaget.

Om du trycker på lucklåset tills det hörs ett klick avaktiverar du lucklåset.

9. TRICKS OCH TIPS

WARNING!

Se säkerhetsavsnitten.

Temperaturerna och gräddningstiderna i tabellerna är endast riktvärden. De beror på recepten samt på ingrediensernas kvalitet och mängd.

På vissa modeller hittar du på insidan av luckan:

• ugnsnivåernas nummer.
• Information om ugnsfunktioner, rekommenderade ugnsnivåer och temperaturer för typiska maträtter.

9.2 Gräddning

- Din ugn kan ha andra bak-/stekegenskaper än din gamla. Anpassa dina vanliga inställningar

(temperatur, tider) och placeringen av plåtar och galler till värdena i tabellerna.

• Tillverkaren rekommenderar att du använder den lägre temperaturen första gången.
• Om du inte kan hitta inställningarna för ett speciellt recept, leta efter ett recept som är nästan likadant.
• Du kan förlänga gräddningstiden med 10–15 minuter om du bakar på mer än en nivå.
• Bakverk vid olika nivåer blir först inte alltid lika bruna. Om detta händer ska du inte ändra temperaturinställningen. Skillnaden jämnar ut sig under bakningen.
• För att utnyttja eftervärmen kan du, vid längre gräddningstider, stänga av ugnen cirka 10 minuter innan baktiden gått ut.
  När du tillagar frysta livsmedel kan plåtarna i ugnen slå sig. När plåtarna kallnar igen återtar de sin normala form.

9.3 Tips för bakning

Bakresultat Möjlig orsak Lösning

Kakans botten är inte tillräck- Ugnsnivån är fel. Ställ kakan på en lägre ugnsligt gräddad. nivå.

Bakresultat Möjlig orsak Lösning
Kakan faller ihop och blir de-gig, klumpig eller får vatten-ränder.	Ugnstemperaturen är för hög.	Nästa gång du gräddar ska du ställa in en något lägre ugnstemperatur.
Kakan faller ihop och blir de-gig, klumpig eller får vatten-ränder.	För kort gräddningstid. Förläng gräddningstiden.Du kan inte minska grädd-ningstiden genom att höja temperaturen.
Kakan faller ihop och blir de-gig, klumpig eller får vatten-ränder.	Det finns för mycket vätska i degen.	Använd mindre vätska. Var försiktig med blandningsti-derna, framför allt vid an-vändning av en köksmaskin.
Kakan är för torr. Ugnstemperaturen är för låg. Nästa gång du gräddar ska du ställa in en högre ugn-stemperatur.
Kakan är för torr. För lång gräddningstid. Nästa gång du gräddar ska du ställa in en kortare grädd-ningstid.
Kakan blir ojämnt brun. Ugnstemperaturen är för hög och gräddningstiden är för kort.		Ställ in en lägre ugnstempe-ratur och en längre grädd-ningstid.
Kakan blir ojämnt brun. Degen är ojämnt fördelad. Fördela degen jämnt på bakplåten.
Kakan blir inte klar med den inställda tiden.	Ugnstemperaturen är för låg.	Nästa gång du gräddar ska du ställa in en något högre ugnstemperatur.

9.4 Bakning på en nivå:

Bakverk i formar

Livsmedel Funktion Temperatur (°C) Tid (min) Falsnivå
Tysk ringkaka/ franskt brio-chebröd	Varmluft 150 - 160 50 - 70 1
Madeirakaka/ fruktkaka	Varmluft 140 - 160 70 - 90 1
Fatless sponge cake/lätt socker-kaka utan fett	Varmluft 140 - 150 35 - 50 2
Fatless sponge cake/lätt socker-kaka utan fett	Över-/Undervär- 160 35 - 50 2 me

Livsmedel Funktion Temperatur (°C) Tid (min) Falsnivå
Tärtbotten av mördeg	Varmluft	170 - 1801)	10 - 25 2
Tärtbotten av sockerkaka	Varmluft 150 - 170 20 - 25 2
Apple pie / Äp-pelpaj (2 formar ∅ 20 cm, diago-nalt placerade)	Varmluft 160 60 - 90 2
Apple pie / Äp-pelpaj (2 formar ∅ 20 cm, diago-nalt placerade)	Över-/Undervär-me	180 70 - 90 1
Cheesecake Över-/Undervär-me		170 - 190 60 - 90 1
1) Förvärm ugnen.
Bakverk på plåtar
Livsmedel Funktion Temperatur		(°C)	Tid (min) Falsnivå
Vetefläta/krans Över-/Undervär-me		170 - 190 30 - 40 3
Tyskt julbröd Över-/Undervär-me		160 - 1801)	50 - 70 2
Bröd (rågbröd):1. Första delen av grädd-ningen.2. Andra delen av grädd-ningen.	Över-/Undervär-me	1. 230 1)2. 160 - 180	1. 20 12. 30 - 60
Petit-chouer/bakelser	Över-/Undervär-me	190 - 2101)	20 - 35 3
Rulltårta Över-/Undervär-me		180 - 2001)	10 - 20 3
Vetelängd med strössel	Varmluft 150 - 160 20 - 40 3
Smörkakor/sock-erkringlor	Över-/Undervär-me	190 - 2101)	20 - 30 3

Livsmedel Funktion Temperatur (°C)		Tid (min) Falsnivå
Fruktkaka (på jästdeg/socker-kaksdeg) 2)	Varmluft 150 35 - 55 3
Fruktkaka (på jästdeg/socker-kaksdeg) 2)	Över-/Undervär- 170 35 - 55 3me
Fruktkaka av mördeg	Varmluft 160 - 170 40 - 80 3
Jästkaka med känslig fyllning (t.ex. kvarg, grädde, kräm)	Över-/Undervär- 160 - 180 1)	40 - 80 3

1) Förvärm ugnen.

2) Använd en långpanna.

Småkakor

Livsmedel Funktion Temperatur (°C)		Tid (min) Falsnivå
Mördegskakor, kex	Varmluft 150 - 160 10 - 20 3
Short bread/ mördegskaka/ mördegsremsor	Varmluft 140 20 - 35 3
Short bread/ mördegskaka/ mördegsremsor	Över-/Undervär- 1601)	20 - 30 3
Småkakor av sockerkaksdeg	Varmluft 150 - 160 15 - 20 3
Bakverk med äggvita/maräng- er	Varmluft 80 - 100 120 - 150 3
Mandelbiskvier Varmluft 100 - 120 30 - 50 3
Småkakor av jästdeg	Varmluft 150 - 160 20 - 40 3
Smördegskakor Varmluft	170 - 1801)	20 - 30 3
Bullar Varmluft	1601)	10 - 25 3
Bullar Över-/Undervär- me	190 - 2101)	10 - 25 3

Livsmedel Funktion Temperatur			Tid (min) Falsnivå
		(°C)
Small cakes / Muffins (20 stycken/plåt)	Varmluft	1501)	20 - 35 3
Small cakes / Muffins (20 stycken/plåt)	Över-/Undervärme	1701)	20 - 30 3

1) Förvärm ugnen.

9.5 Puddingar och gratänger

Livsmedel Funktion Temperatur		(°C)	Tid (min) Falsnivå
Makaronipudding	Över-/Undervärme	180 - 200 45 - 60 1
Lasagne Över-/Undervärme		180 - 200 25 - 40 1
Grönsaksgratäng 1)	Varmluftsgratinering	160 - 170 15 - 30 1
Ostbaguetter Varmluft 160 - 170 15 - 30 1
Söta puddingar Över-/Undervärme		180 - 200 40 - 60 1
Fiskpudding Över-/Undervärme		180 - 200 30 - 60 1
Fyllda grönsaker Varmluft 160 - 170 30 - 60 1

1) Förvärm ugnen.

9.6 Varmluft med fukt

Livsmedel Temperatur	Tid (min) Falsnivå
	(°C)
Pastagratäng 200 - 220 35 - 45 3
Potatisgratäng	180 - 200 60 - 75 3
Moussaka	170 - 190 55 - 70 3
Lasagne	180 - 200 60 - 75 3
Cannelloni	170 - 190 55 - 70 3
Brödpudding	180 - 200 45 - 60 3
Rispudding	170 - 190 40 - 55 3(°C)
Äppelkaka gjord med socker-kakssmet (rund kakform)	160 - 170 55 - 70 3
Franskbröd 190 - 200 40 - 50 3

9.7 Bakning på flera nivåer

Använd funktionen Varmluft.

Bakverk på plåtar

Livsmedel Temperatur(°C)		Tid (min) Falsnivå	2 positioner 3 positioner
Petit-chouer/bakelser	160 - 1801)	25 - 45 1 / 4 -
Smuldegspaj	150 - 160 30 - 45 1 / 4 -

1) Förvärm ugnen.

Livsmedel Temperatur (°C)	Tid (min) Falsnivå	2 positioner 3 positioner
Mördegskakor, kex	150 - 160 20 - 40 1 / 4 1 / 3 / 5
Short bread / mördegskaka / mördegsremsor	140 25 - 45 1 / 4 1 / 3 / 5
Småkakor av sockerkaksdeg	160 - 170 25 - 40 1 / 4 -
Bakverk med äggvita, maränger	80 - 100 130 - 170 1 / 4 -
Mandelbiskvier	100 - 120 40 - 80 1 / 4 -
Småkakor av jästdeg	160 - 170 30 - 60 1 / 4 -
Smördegskakor	170 - 180 1)	30 - 50 1 / 4 -
Bullar	180 20 - 30 1 / 4 -
Small cakes / Muffins (20 stycken/plåt)	150 1)	23 - 40 1 / 4 -

1) Förvärm ugnen.

9.8 Pizza/paj

Livsmedel Temperatur (°C) Tid (min) Falsnivå
Pizza (tunn botten)	200 - 2301)2)	15 - 20 2
Pizza (med mycket fyllning)	180 - 200 20 - 30 2
Paj 180 - 200 40 - 55 1
Ugnsbakad spenat 160 - 180 45 - 60 1
Quiche Lorraine 170 - 190 45 - 55 1
Schweizisk ostpaj 170 - 190 45 - 55 1
Cheesecake 140 - 160 60 - 90 1
Äppelkaka, täckt 150 - 170 50 - 60 1
Grönsakspaj 160 - 180 50 - 60 1
Osyrat bröd	230 - 2501)	10 - 20 2
Smördegskakor	160 - 1801)	45 - 55 2
Flammekuchen (piz-zaliknande rätt från Alsace)	230 - 2501)	12 - 20 2
Piroger	180 - 2001)	15 - 25 2

1) Förvärm ugnen.
2) Använd en långpanna.

9.9 Stekning

• Använd värmebeständiga ugnformar (se tillverkarens bruksanvisning).
• Du kan steka stora stekar direkt i den djupa långpannan (i förekommande fall) eller på gallret ovanför den djupa långpannan.
• Stek magert kött i stekgrytan med lock. Det gör att köttet blir saftigare.
• Alla typer av kött som ska ha en stekyta kan stekas i en stekgryta utan lock.

• Vi rekommenderar att kött och fisk som steks i produkten väger minst 1 kg.

• För att förhindra att köttsaft som tränger ut bränner fast kan du tillsätta lite vätska i långpannan.

• Vänd steken vid behov (efter 1/2 - 2/3 av stektiden).
• Ös stora stekar samt fågel med deras egen saft flera gånger under stekningen. Därigenom blir resultatet bättre.
• Stäng av ugnen ca. 10 minuter före stektidens slut och utnyttja eftervärmen.

9.10 Stektabeller

Nötkött

Livsmedel Mängd Funktion Temperatur		(°C)	Tid (min) Falsnivå
Grytstek 1 - 1,5 kg Över-/Undervärme		230 120 - 150 1
Engelsk rostbiff eller filé: röd	per cm höjd Varmlufts-grillning	190 - 2001)	5 - 6 1
Engelsk rostbiff eller filé: Rosa	per cm höjd Varmlufts-grillning	180 - 1901)	6 - 8 1
Engelsk rostbiff eller filé: väls-tekt	per cm höjd Varmlufts-grillning	170 - 1801)	8 - 10 1

1) Förvärm ugnen.

Fläsk

Livsmedel Vikt (kg) Funktion Temperatur		Tid (min) Falsnivå
		(°C)
Bog/hals/skink-stek	1 - 1.5 Varmlufts-grillning	160 - 180 90 - 120 1
Kotlett/revben-sspjäll	1 - 1.5 Varmlufts-grillning	170 - 180 60 - 90	1
Köttfärslimpa	0.75 - 1 Varmlufts-grillning	160 - 170 50 - 60	1
Fläsklägg (lagad i förväg)	0.75 - 1 Varmlufts-grillning	150 - 170 90 - 120 1

Kalv

Livsmedel	Vikt (kg)	Funktion Temperatur(°C)		Tid (min) Falsnivå
Kalvstek	1	Varmlufts-grillning	160 - 180	90 - 120	1
Kalvlägg	1.5 - 2 Varmlufts-grillning		160 - 180	120 - 150	1

Lamm

Livsmedel	Vikt (kg)	Funktion Temperatur(°C)Ugnsnivå	Tid (min) Falsnivå
Lammstekmed ben/lammstek	1 - 1.5 Varmlufts-grillning	150 - 170	100 - 120	1

Livsmedel Vikt (kg) Funktion Temperatur		Tid (min) Falsnivå(°C)Ugnsnivå
Lammsadel 1 - 1.5 Varmlufts-grillning		160 - 180 40 - 60 1

Vilt

Livsmedel Vikt (kg) Funktion Temperatur		(°C)	Tid (min) Falsnivå
Harsadel/harstek medben	upp till 1 Över-/Under-värme	2301)	30 - 40 1
Rådjurssadel,hjortsadel	1.5 - 2 Över-/Under-värme	210 - 220 35 - 40 1
Bog 1.5 - 2 Över-/Under-värme		180 - 200 60 - 90 1

1) Förvärm ugnen.

Fågel

Livsmedel Vikt (kg) Funktion Temperatur			Tid (min) Falsnivå(°C)
Bitar av fågel 0,2 - 0,25 var Varmlufts-grilling			200 - 220 30 - 50 1
Halv kyckling 0,4 - 0,5 var Varmlufts-grilling			190 - 210 35 - 50 1
Kyckling, unghöna	1 - 1.5 Varmlufts-grilling		190 - 210 50 - 70 1
Anka 1.5 - 2 Varmlufts-grilling			180 - 200 80 - 100 1
Gås 3.5 - 5 Varmlufts-grilling			160 - 180 120 - 180 1
Kalkon	2.5 - 3.5 Varmlufts-grilling		160 - 180 120 - 150 1
Kalkon	4 - 6	Varmlufts-grilling	140 - 160 150 - 240 1

Fisk (ångkokning)

Livsmedel Vikt (kg) Funktion Temperatur		Tid (min) Falsnivå(°C)
Hel fisk	1 - 1.5 Över-/Under-värme	210 - 220 40 - 60 1

9.11 Min grill

• Grilla alltid med maximal temperaturinställning.
• Placera gallret på den ugnsnivå som rekommenderas i grilltabellen.
• Placera alltid plåten som ska fånga upp fettet på den första ugnsnivån.
• Grilla endast tunna bitar av kött eller fisk.

- Förvärm alltid den tomma ugnen med grillfunktionerna i 5 minuter.

FÖRSIKTIGHET!

Grilla alltid med stängd ugnslucka.

Min grill

Livsmedel Temperatur(°C)	Tid (min) Falsnivå
	1:a sidan 2:a sidan
Rostbiff 210 - 230 30 - 40 30 - 40 2
Oxfilé 230 20 - 30 20 - 30 3
Stek av gris 210 - 230 30 - 40 30 - 40 2
Stek av kalv 210 - 230 30 - 40 30 - 40 2
Stek av lamm 210 - 230 25 - 35 20 - 25 3
Hel fisk, 500 - 210 - 230 15 - 30 15 - 30 3 / 41 000 g

9.12 Fryst mat

Använd funktionen Varmluft.

Livsmedel Temperatur (°C) Tid (min) Falsnivå
Fryst pizza 200 - 220	15 - 25	2
Fryst panpizza	190 - 210	20 - 25	2
Kyld pizza	210 - 230	13 - 25	2
Fryst portionspizza	180 - 200	15 - 30	2
Pommes Frites, tunn	200 - 220	20 - 30	3
Pommes Frites, tjock	200 - 220	25 - 35	3
Kroketter	220 - 230	20 - 35	3
Riven potatisgräng	210 - 230	20 - 30	3
Lasagne/Cannelloni, kyld	170 - 190	35 - 45	2
Fryst lasagne/cannel- loni	160 - 180	40 - 60	2
Ugnsgratinerad ost	170 - 190	20 - 30	3

Livsmedel Temperatur (°C) Tid (min) Falsnivå

Kycklingvingar 190 - 210 20 - 30 2

Frysta färdigrätter

Livsmedel Funktion Temperatur		(°C)	Tid (min) Falsnivå
Fryst Pizza Över-/Undervärme		enligt tillverka-rens anvisningar	enligt tillverka-rens anvisningar	3
Pommes Frites1)(300 – 600 g)	Över/undervär-me eller Turbo-grill	200 - 220 enligt tillverka-rens anvisningar		3
Baguetter Över-/Undervär-me		enligt tillverka-rens anvisningar	enligt tillverka-rens anvisningar	3
Fruktkaka Över-/Undervär-me		enligt tillverka-rens anvisningar	enligt tillverka-rens anvisningar	3

1) Vänd pommes fritesen 2 till 3 gånger under tillagningen.

9.13 Upptining

• Ta bort förpackningen från maten och lägg den sedan på en tallrik.
• Använd den första ugnsnivån nerifrån.

- Täck inte över maten med en skål eller tallrik eftersom det kan förlänga upptiningstiden.

Livsmedel	Vikt (kg)	Upptinings-tid (min)	Efteruppti-ningstid (min)	Kommentar
Kyckling	1	100 - 140	20 - 30	Lägg kycklingen på ett upp- och nervänt tefat på en stor tallrik Vänd efter halva tiden.
Kött	1	100 - 140	20 - 30	Vänd efter halva tiden.
Kött	0.5	90 - 120	20 - 30	Vänd efter halva tiden.
Forell	0.15	25 - 35	10 - 15	-
Jordgub-bar	0.3	30 - 40	10 - 20	-
Smör 0.25		30 - 40	10 - 15	-
Grädde	2 x 0,2	80 - 100	10 - 15	Vispa grädden medan den fortfa-rande är något frusen.
Tårta	1.4	60	60	-

9.14 Konservering - Undervärme

• Använd enbart, på marknaden tillgängliga, konserveringsburkar av samma mått.
• Använd inte glas med skruvlock och bajonettförslutning eller metallburkar.
• Använd första nivån från botten för ändamålet.

• Sätt inte mer än sex enliters burkar på plåten.

• Fyll upp burkarna med lika mycket i varje och förslut med ett klämlock.

• Burkarna får inte röra vid varandra.
• Häll ca. 1/2 liter vatten i bakplåten så att det blir tillräckligt fuktigt i ugnen.
• När vätskan i burkarna börjar sjuda (efter ca 35 - 60 minuter med enlitersburkarna) stänger du av ugnen eller sänker temperaturen till 100 °C (se tabellen).

Torkad frukt

Livsmedel Temperatur (°C) Tid till det sjuder(min.)		Fortsatt tillagnings-tid på 100 °C (min.)
Jordgubbar/blåbär/ hallon/mogna krus-bär	160 - 170 35 - 45 -
Stenfrukt
Livsmedel Temperatur (°C) Tid till det sjuder(min.)		Fortsatt tillagnings-tid på 100 °C (min.)
Päron/kvitten/plom-mon	160 - 170 35 - 45 10 - 15
Grönsaker
Livsmedel Temperatur (°C) Tid till det sjuder(min.)		Fortsatt tillagnings-tid på 100 °C (min.)
Morötter 1)	160 - 170 50 - 60 5 - 10
Gurka 160 - 170 50 - 60 -
Blandade inlagda grönsaker	160 - 170 50 - 60 5 - 10
Kålrabbi/ärtor/sparris	160 - 170 50 - 60 15 - 20

1) Låt stå i ugnen efter att den har stängts av.

9.15 Torkning - Varmluft

• Täck smorda plåtar med bakplåtspapper.
• För bättre resultat, stanna ugnen efter halva torktiden, öppna luckan och låt

det svalna över natten för att fullfölja torkningen.

Grönsaker

Livsmedel Temperatur(°C)	Tid (t) Falsnivå	1 position 2 positioner
Bönor 60 - 70 6 - 8 3 1 / 4
Pepparfrukter 60 - 70 5 - 6 3 1 / 4
Soppgrönsaker 60 - 70 5 - 6 3 1 / 4
Svamp 50 - 60 6 - 8 3 1 / 4
Örter 40 - 50 2 - 3 3 1 / 4

Frukt

Livsmedel Temperatur(°C)	Tid (t) Falsnivå	1 position 2 positioner
Plommon 60 - 70 8 - 10 3 1 / 4
Aprikoser 60 - 70 8 - 10 3 1 / 4
Äppelskivor 60 - 70 6 - 8 3 1 / 4
Päron 60 - 70 6 - 9 3 1 / 4

9.16 Tabell matlagningstermometer

Nötkött

Livsmedel Innertemperatur (°C)
Högrev/oxfilé: röd 45 - 50
Högrev/oxfilé: rosa 60 - 65
Högrev/oxfilé: välstekt	70 - 75

Fläsk

Livsmedel Innertemperatur (°C)
Bog/hals/skinkstek	80 - 82
Kotlett, rökt kassler	75 - 80
Köttfärslimpa	75 - 80

Kalv

Livsmedel Innertemperatur (°C)
Kalvstek	75 - 80
Kalvlägg	85 - 90

Får/lamm

Livsmedel Innertemperatur (°C)

Fårbog 80 - 85

Fårsadel 80 - 85

Lammstek/lammstek med ben 70 - 75

Vilt

Livsmedel Innertemperatur (°C)

Harsadel 70 - 75

Harbog 70 - 75

Hel hare 70 - 75

Rådjurssadel, hjortsadel 70 - 75

Rådjurs-/hjortbog 70 - 75

Fisk

Livsmedel Innertemperatur (°C)

Lax 65 - 70

Foreller 65 - 70

10. SKÖTSEL OCH RENGÖRING

WARNING!

Se säkerhetsavsnitten.

10.1 Anmärkningar om rengöring

• Torka av framsidan med en mjuk trasa och varmt vatten och diskmedel.
• Använd ett rengöringsmedel avsett för rengöring av metallytor.
• Rengör produkten efter varje användningstillfälle. Fettansamling eller andra matrester kan leda till eldsvåda. Risken är högre för grillpannan.
• Ta bort envis smuts med speciell ugsrengöring.
• Rengör alla ugnstillbehör efter varje användningstillfälle och låt dem torka. Använd en mjuk duk med varmt vatten och ett rengöringsmedel.
• Använd inte starka medel, föremål med skarpa kanter eller diskmaskin

vid rengöring om du har tillbehör i Super Clean. Det kan skada ytan.

10.2 Avlägsna ugnsstegarna

Vid rengöring av ugnen ska ugnsstegarna tas bort.

1. Dra först ut stegarnas främre del från sidoväggen.

1. Dra ut stegen baktill från ugnssidan och ta bort den.

Sätt i ugnsstegarna i omvänd ordning.

Styrpinnarnas avrundade ändar måste peka framåt.

10.3 Katalys

FÖRSIKTIGHET!

Rengör inte den katalytiska ytan med ugnssprej, frätande rengöringsmedel, såpa eller andra rengöringsmedel. Den katalytiska ytan kan skadas då.

Rengör innerglasen med varmt vatten och en mjuk duk.

Plocka ur alla tillbehör.

Väggarna och taket har en katalytisk beläggning. De absorberar fett och smuts vid hög värme utan lukt.

För att stödja denna självrengöring ska ugnen värmas upp regelbundet utan mat.

Fläckar eller missfärgning av den katalytiska ytan påverkar inte de katalytiska egenskaperna.

1. Ställ in Katalys-funktionen. Se "Ugnsfunktioner".

Displayen visar CATA och rengöringsprocedurens varaktighet (1 timme). Du kan inte ställa in varaktigheten, men du kan använda funktionen Sluttid för att fördröja rengöringsprocedurens start. En ljudsignal avges när rengöringen är över. Produkten stängs av.

1. Tryck på valfri knapp eller öppna ugnsluckan för att stänga av ljudsignalen.

2. Rengör produktens botten med en mjuk, fuktig svamp.

För att avaktivera Katalys innan den är klar, vrid funktionsvredet för ugnen till avstängt läge.

För att påminna dig om att katalysrengöring behövs blinkar CATA på displayen i 10 sekunder efter varje gång du slår på och stänger av produkten.

- när Katalys-funktionen är klar.

- om du trycker på och - samtidigt.

10.5 Demontering och montering av luckan

Du kan ta bort luckan och de inre glasrutorna för rengöring. Antalet glasrutor skiljer sig mellan olika modeller.

WARNING!

Var försiktig när du tar bort luckan. Luckan är tung.

1. Öppna luckan helt.
2. Tryck in klämspärrarna (A) på de två gångjärnen till luckan helt och hållet.

1. Stäng ugnsluckan till den första öppna positionen (ungefär 70° vinkel).
2. Håll i luckan med en hand på vardera sidan och dra ut den i en vinkel uppåt från produkten.

3. Lägg ner luckan med utsidan neråt på en mjuk handduk på ett stabilt underlag. Det hindrar den från att repas.

4. Ta tag i lucklisten (B) på båda sidorna av luckans övre kant och tryck inåt för att frigöra klämlåset.

1. Dra lucklisten framåt för att ta bort den.
2. Håll glasen i överkanten ett i taget och dra dem uppåt och ut ur skenorna.

1. Rengör glasrutorna med vatten och lite diskmedel. Torka glasrutan noga. Sätt tillbaka glasrutorna och luckan när du är klar med rengöringen. Utför stegen ovan i omvänd ordning. Sätt i det mindre glaset först och sedan det större.

10.6 Byte av lampan

Lägg en tygbit på botten av produktens innandöme. Detta förhindrar skador på lampglaset och ugsutrymmet.

WARNING!

Risk för elstötar! Koppla från säkringen innan du byter lampan.

Lampan och lampglaset kan vara varma.

1. Avaktivera produkten.

11. FELSÖKNING

WARNING!

Se säkerhetsavsnitten.

1. Ta ut säkringarna ur säkringsskåpet eller stäng av huvudströmbrytaren.

Övre lampan

1. Ta bort lampglaset genom att vrida det moturs.

1. Rengör lampglaset.
2. Byt ut lampan mot en passande lampa som tål upp till 300 °C.
3. Sätt tillbaka lampglaset.

Sidolampan

1. Ta ut den vänstra ugnsstegen för att komma åt lampan.
2. Använd ett smalt och trubbigt föremål (t.ex. en tesked) för att avlägsna lampglaset.

1. Rengör lampglaset.
2. Byt ut lampan mot en passande lampa som tål upp till 300 °C.
3. Sätt tillbaka lampglaset.
4. Sätt i vänster ugnsstege.

11.1 Vad gör jag om...

Problem Möjlig orsak Lösning
Det går inte att aktivera eller använda ugnen.	Ugnen är inte ansluten till strömförsörjningen eller den är ansluten på fel sätt.	Kontrollera att ugnen är korrekt ansluten till strömför-sörjningen (se kopplings-schemat om tillgängligt).
Ugnen värms inte upp. Ugnen är avstängd. Sätt på ugnen.
Ugnen värms inte upp. Klockan är inte ställd. Ställ klockan.
Ugnen värms inte upp. Nödvändiga inställningar är inte gjorda.		Kontrollera att rätt inställ-ningar gjorts.
Ugnen värms inte upp. Automatisk avstängning är aktiverat.		Se "Automatisk avstäng-ning".
Ugnen värms inte upp. Barnlåset är aktiverat. Se "Användning av Barnlå-set".
Ugnen värms inte upp. Säkringen har gått. Kontrollera om säkringen ärorsaken till felet. Om säkri-ngen går gång på gång, tala med en kvalificerad elektri-ker.
Lampan fungerar inte. Lampan är trasig. Byt ut lampan.
Matlagningstermometern fungerar inte.	Kontakten till matlagnings- termometern är inte rätt isatt i uttaget.	Sätt in matlagningstermo-meterns kontakt så långt in i uttaget det går.
Tillagningen av maträtter tar för lång tid eller går för fort.	Temperaturen är för låg eller för hög.	Justera vid behov tempera-turen. Följ instruktionerna i manualen.
Ånga och kondens avsätts på maten och i ugnen.	Du lät maten stå för länge i ugnen.	Låt inte maträtter stå i ugnen längre än 15 - 20 minuter ef-ter att tillagningen är klar.
Displayen visar "C2". Du ville starta katalys- eller upptiningsfunktionen, men du tog inte ut matlagnings- termometern ur sitt uttag.		Ta bort matlagningstermo-meterns kontakt ur uttaget.
På displayen visas ett fel-meddelande som inte står i tabellen.	Det föreligger ett elektriskt fel.	Stäng av ugnen via hus-hållets säkring eller säker-hetsbrytaren i säkrings-skåpet och slå på den igen.Kontakta kundtjänst om felmeddelandet visas på displayen igen.

Problem Möjlig orsak Lösning

Produkten är på men värms inte upp. Fläkten arbetar inte. Displayen visar "Demo".

Demoläget är aktiverat. 1. Stäng av ugnen.

1. Håll in knappen
2. Den första siffran på dis- playen och Demo-indi- katorn börjar blinka.
3. Ange koden 2468 genom att trycka in knapparna + eller för att ändra värdena och tryck på för att bekräfta.

1. Nästa siffra börjar blinka.

2. Demo-läget avaktiveras när du bekräftar den sista siffran och koden är korrekt.

11.2 Tekniska data

Kontakta försäljaren eller en auktoriserad serviceverkstad om du inte kan avhjälpa felet.

Information som kundtjänst behöver finns på typskylten. Typskylten sitter på

den yttre kanten av produktens innanmäte. Avlägsna inte märkskylten från produktutrymmet.

Vi rekommenderar att du antecknar den här:

Modell (Mod.) ....

PNC (produktnummer) ....

Serienummer (S.N.) ....

12. ENERGIEFFEKTIVITET

12.1 Informationsblad och information enligt EU 65-66/2014

Leverantörens namn Husqvarna-Electrolux
Modellbeskrivning	QCE5427WQCE5427X
Energiindex 81.2
Energiklass A+
Energiförbrukning med en standardrätt, över/under-värme	0.99 kWh/program
Energiförbrukning med en standardrätt, varmluft 0.69 kWh/program
Antal utrymmen 1
Värmekälla Elektricitet
Ljudstyrka 71 l
Typ av ugn Inbyggnadsugn
Massa	QCE5427W 41.0 kg
	QCE5427X 41.0 kg

EN 60350-1 - Elektriska matlagningsprodukter för hushållsbruk - Del 1: Områden, ugnar, ångugnar och grillar - Funktionsprovning.

12.2 Energibesparing

Denna produkt har funktioner som låter dig spara energi under vanlig matlagning.

- Allmänna tips

• Kontrollera att ugnsluckan är ordentligt stängd när produkten är igång och låt den vara stängd så mycket som möjligt under tillagningen.
• Använd metalltallrikar för att öka energisparandet.
  – När så är möjligt, lägg maten i ugnen utan att värma upp den.
• För matlagning som varar längre än 30 minuter ska ugnstemperaturen minskas till lägsta möjliga, 3 - 10 minuter innan matlagningstiden går ut, beroende på längden på matlagningen. Restvärmen i ugnen fortsätter laga maten.

- Använd restvärmen för att värma annan mat.

- Matlagning med fläkt - när så är möjligt, använd matlagningsfunktionerna med fläkt för att spara energi.

- Restvärme

Om ett program med tidval väljs för vissa ugnsfunktioner aktiveras (Varaktighet, Sluttid) och om tillagningstiden är längre än 30 minuter stängs värmeelementen av automatiskt 10 % tidigare. Fläkten och lampan fortsätter att vara igång.

- Matlagning med släckt lampa - släck lampan under matlagning och tänd den bara när det behövs.

- När du använder Varmluft + ånga-funktionen släcks lampan efter 30 sekunder. Du kan tända lampan igen, men det minskar förväntad energibesparing.

- Hålla maten varm - om du vill använda restvärmen för att hålla maten varm väljer du lägsta möjliga temperaturinställning. Temperaturen för restvärme visas på displayen.

13. MILJÖSKYDD

Återvinn material med symbolen Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte

produkter märkta med symbolen 📀 med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.
