BRUKSANVISNING BO7500AX GORENJE

Instruktioner för användning, installation och anslutning

Vi vill tacka dig för ditt köp. Vi är förvissade om att du snart kommer att bli övertygad om att du kan lita på våra produkter fullt ut. För att underlätta ngen av apparaten bifogas en utförlig bruksanvisning.

Bruksanvisningen hjälper dig att sätta dig in i din nya apparat. Läs noga igenom den innan du börjar använda apparaten.

Kontrollera alltid att apparaten är oskadd när den levereras till dig. Om du skulle upptäcka en transportskada, kontakta din säljrepresentant eller den lokala butik som levererade produkten. Du hittar telefonnumret på kvittot eller fraktsedeln. Vi önskar dig god förnöjelse med din nya hushållsapparat.

Instruktioner för anslutning

Anslutningen ska utföras enligt instruktionerna i avsnittet "Ansluta till elnätet" och relevanta gällande bestämmelser och standarder. Anslutningen får endast utföras av en behörig tekniker.

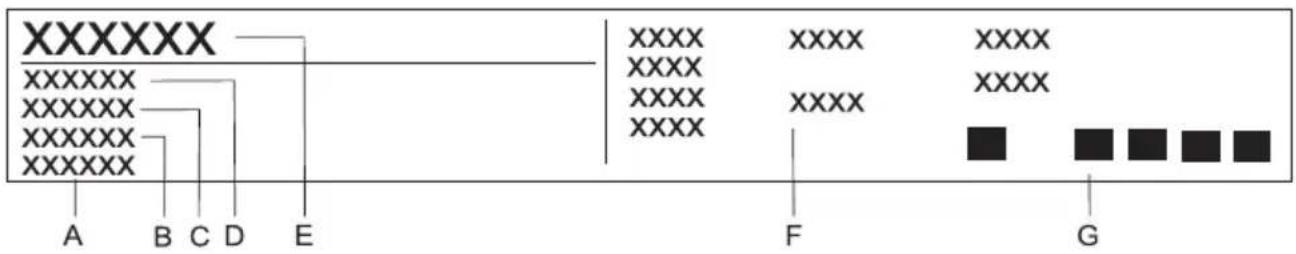

Märkplåt

Märkplåten med grundläggande information om apparaten sitter på kanten av ugnen och kan ses när du. öppnar ugnsluckan.

Viktigt - Läs igenom innan du börjar använda apparaten ....3 Beskrivning av apparaten ....5 Ugnen ....7 Tillagning ....18 Rengöring och underhåll ....29 Speciella varningar och felrapporter ....36 Instruktioner för installation och anslutning ....37 Tekniska data ....40

Viktigt - Läs igenom innan du börjar använda apparaten

Säkerhetsföreskrifter

• Denna apparat kan användas av barn från 8 år och uppåt och av personer med nedsatt fysisk, sensorisk eller mental förmåga, eller bristfällig erfarenhet och kunskap, om de övervakas eller har instruerats om hur man använder apparaten på ett säkert sätt och så att de föstår riskerna. Barn ska inte leka med apparaten. Barn får inte utföra rengöring och underhåll utan tillsyn.
• WARNING: Apparaten och dess tillgängliga delar blir varma under användning. Undvik att vidröra värmeelementen inuti ugnen. Barn som är yngre än 8 år ska hållas på avständ om de inte är kontinuerligt övervakade.
• Använd endast temperatursensorn som rekommenderas för denna ugn.
• WARNING: Se till att apparaten är avstängd innan du byter ut lampan för att undvika risken för elektrisk stöt.
• Använd aldrig slipande rengöringsmedel eller vassa metallskrapor för att rengöra glaset i ugnsluckan. De kan skrapa ytan, vilket kan leda till att glaset splittras.
• Använd aldrig ångtvättar eller högtryckstvättar för att rengöra spisen. Risk för elektrisk stöt.
• Apparaten är inte avsedd att kontrolleras av externa timers eller andra speciella kontrollsystem.

Varningar

• Apparaten får endast anslutas till nätströmmen av en auktoriserad servicetekniker eller en behörig elektriker.
• Ändringar på apparaten eller reparation utförd av lekman kan resultera i svåra personskador eller materiella skador. Reparationer får endast utföras av auktoriserad servicetekniker eller expert.
• Om sladdar tillhörande andra apparater i närheten av denna apparat fastnar i ugnsluckan kan de bli skadade, vilket kan leda till kortslutning. Håll därför strömsladdar till andra apparater på säkert avständ.

• Apparaten är endast avsedd för matlagning. Använd den inte för andra ändamål, till exempel rumsuppvärmning. Placera inga tomma kokkärl på värmezonerna.

• Var extra försiktig när du tillagar mat i ugnen. Bakplåtar, stekplåtar och gallret samt ugnens innerväggar blir väldigt varma på grund av hög temperatur. Använd alltid grytlappar eller grillvantar.

• Täck inte ugnens insida med aluminiumfolie och placera inte bakplåtar eller andra kokkärl på ugnens botten. Aluminiumfolie hindrar luften från att cirkulera i ugnen och hämmar dåmed tillagningsprocessen och skadar emaljbeläggningen.
• Ugnsluckan blir mycket varm under användning. Ett tredje glas är installerat för extra skydd vilket minskar yttemperaturen på ugnens utsida (endast vissa modeller).
• Ugnsluckans gångjärn kan skadas om de överbelastas. Placera inga tunga kokkärl på en öppen ugnslucka. Luta dig inte mot ugnsluckan du rengör ugnens insida. Ta av ugnsluckan före rengöring av ugnen (se kapitlet »Ta av och sätta tillbaka ugnsluckan«). Stå eller sitt inte på den öppna ugnsluckan (barn!).

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

Apparatens ändamål

Apparaten är avsedd för normal tillagning av mat i hushåll och ska inte användas för några andra ändamål. De olika användningsalternativen beskrivs utförligt i denna bruksanvisning.

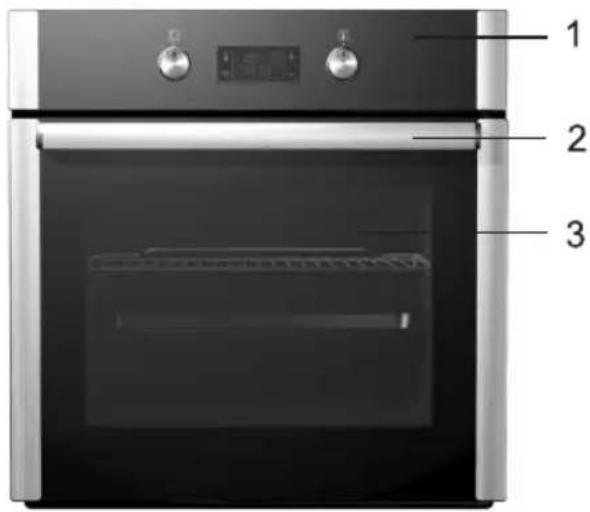

Beskrivning av apparaten

Figuren representerar en av apparatmodellerna. Eftersom det finns en grupp apparater som omfattas av dessa instruktioner och dessa kan ha olika funktioner, kan bruksanvisningen beskriva funktioner och utrustning som inte ingår i din apparat.

1 På/av-vred och vred för ugnsanvändningsläge
2 Elektronisk digital programtimer med display för temperatur och användningsläge

3 Temperaturväljarvred

Omkopplare förugnslucka

Kylfl äkt

Långvarig användningav kylfl äkt

Infällda vred

Kontrollampor

(endast vissa modeller)

Omkopplaren stänger av ugnsuppvärmningen och fl äkten om luckan öppnas medan ugnen är igång. Uppvärmningen återupptas när luckan stängs igen.

Apparaten har en inbyggd kylfl äkt som kyler apparatens hölje och kontrollpanel.

När ugnen har stängts av fortsätter fl äkten att gå en stund för att kyla apparaten ytterligare.

• Tryck först lätt på vredet så att det trycks ut från kontrollpanelen. Välj därefter användningsläge och temperatur, eller effektnivå för värmezonen.
• När ugnen eller minst en värmezon är påslagen, lyser vredet (endast modeller med vred med belysning).
• Efter varje användningstillvälle, vrid tillbaka vredet till avstängt läge och tryck tillbaka det i dess infällda läge, så att det befi nner sig jäms med kontrollpanelens front.

Det infällda vredet kan bara tryckas tillbaka in i infällt läge från positionen "off" (endast modeller med belysta knappar.)

Gul lampa

Lampan lyser när någon av apparatens funktioner är aktiverad.

Bakgrundsbelysta vred

(endast vissa modeller)

Vredet lyser när dess funktion är vald. Apparater med denna funktion saknar den gula kontrollampan.

Ugnen

Innan du använder apparaten för första gången

Viktiga varningar

• Ta bort alla tillbehör från ugnen och rengör dem med varmt vatten och ett vanligt rengöringsmedel. Använd inte slipande rengöringsmedel.
• När ugnen hettas upp för första gången, avges en speciell "ny-apparat-lukt". Vädra därför ut rummet grundligt medan ugnen värms upp.
• Använd mörka bakplåtar belagda med svart silikon eller emalj, eftersom dessa överför värmen extra bra.
• Förvärm ugnen endast om det uttryckligen anges i receptet eller i instruktionstabellerna i denna bruksanvisning.
• Det går åt mycket energi för att hetta upp en tom ugn. Därför sparar du mycket energi genom att tillaga fl era rätter i följd, eftersom ugnen då redan är varm.
• Du kan stänga av ugnen cirka tio minuter innan tillagningsprocessen förväntas vara avslutad. På detta sätt sparar du ström och utnyttjar restvärmen.
• Obs! När tillagningen är klar stängs kylfläkten av. Om du lämnar kvar rätten i ugnen kan ånga avdunsta från den och kondensera på frontpanelen och ugnsluckan. Undvik kondensbildning genom att ställa programväljarvredet i läge »light« (ljus). Kylfl äkten fortsätter då att vara igång och kyler ugnen, vilket förhindrar ansamling av kondensvatten.

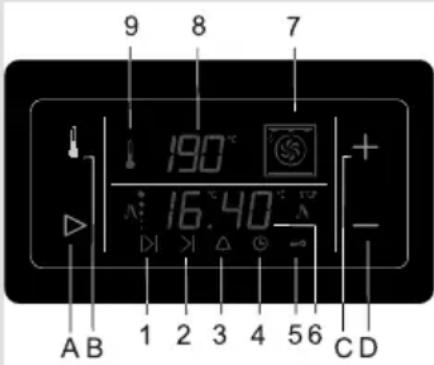

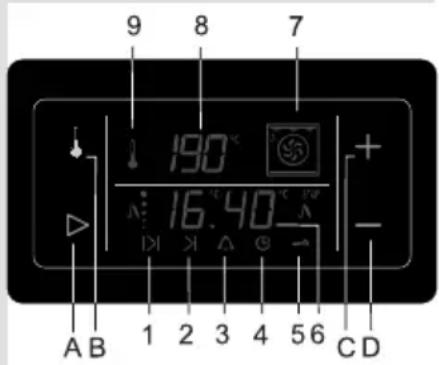

Elektronisk digital programtimer med display för temperatur och användningsläge

9 8 7 190°C 16.40°C + - A B 1 2 3 4 5 6 C D

Touchkontroller:

A Touchkontroll för inställningsval och bekräftelse
B Touchkontroll för temperaturinställning
C Touchkontroll för ökat värde (plus)
D Touchkontroll för minskat värde (minus)

Display:

1 Varaktighet för ugnsanvändning
2 Stopptid för ugnsanvändning
3 Nedräkningslarmtimer
4 Klockslag
5 Barnlås
6 Klocka – tidsdisplay / temperaturdisplay för stektermometer
7 Display för användningsläge
8 Temperaturdisplay
9 Symbol för värmareffekt

9 8 7 190° 16.40° + - A B 1 2 3 4 5 6 C D

• När apparaten ansluts till strömkällan eller efter ett strömavbrott, visas ordet "META" eller "GLAS" först en kort stund, och sedan blinkar displayen en stund. För att kunna använda ugnen, använd touchkontroll (C) och (D) för att ställa in klockslaget.
• När du trycker på/aktiverar en touchkontroll bekräftas detta med en signal.
• Väljer vilken typ av inställning du vill göra genom att trycka på touchkontroll (A). Den valda symbolen på displayen blinkar snabbt och indikerar vilken funktion du kan ställa in eller ändra. Efter fem sekunder börjar symbolen blinka långsammare och den inställda tiden visas. Symboler som lyser är valda, men visas inte för tillfället på displayen (6). Den senast gjorda inställningen visas alltid.
• Om du trycker och håller kvar en av touchkontrollerna för värdeinställning (C) eller (D), ändras hastigheten för värdeändringen.
• I händelse av ett strömavbrott som varar mindre än två minuter, förblir alla inställningar aktiva.

Du kan förbättra touchkontrollernas respons genom att vidröra dem med en större yta av ditt fi nger.

- Temperatur och andra inställningar kan också ställas in med ett specialvred som ersätter tryckningen på touchkontrollerna för programtimer.

Ställa in klockslag (klocka)

• Ställ in klockan på aktuellt klockslag genom att trycka på touchkontrollerna för inställningsval (A). Väl sedan symbol (4).
• Använd touchkontroll (C) och (D) för att ställa in exakt klockslag.
• Bekräfta inställningen genom att trycka en gång på touchkontroll (A). Om du inte trycker på touchkontroll (A) bekräftas inställningen automatiskt efter några sekunder.

Ställa in timerfunktioner

Utöver att ställa in temperaturen, kan den elektroniska programtimern även användas för att ställa in timerfunktioner. Båda inställningar indikeras på samma display. Erforderlig display ställs in genom tryck på relevant touchkontroll (A) eller (B).

Programtimern kan användas för att programmera ugnsanvändningen på tre sätt:

• Inställning av tillagningstid – omedelbar start av ugnsanvändning; efter en inställd tidsperiod stängs ugnen av automatiskt.
• Inställning av slut på tillagningstid – den tid då ugnsanvändningen ska avbrytas ställs in.
• Födröjd startinställning – automatisk start och stopp för ugnsanvändning vid en vald tidpunkt-

9 8 7 190° 16.40° + - A B 1 2 3 4 5 6 C D

Ställa in tillagningstid

I detta programläge ställer du in varaktighet för ugnsanvändning (tillagningstid). Max. tillåtna inställning är 10 timmar.

• Tryck på touchkontroll (A) för att välja symbol (1). Använd touchkontroll (C) och (D) för att ställa in varaktighet/tillagningstid.
• Sätt på ugnen (ställ in väljarvred och tillagningstemperatur). När den inställda tiden har förfl utit, avbryter ugnen automatiskt användningen (slut på tillagningstid). En tillfällig signal ljuder. Du kan tysta den genom att trycka på valfri knapp. Om du inte trycker på någon knapp tystnar signalen efter en minut.
• Symbolen (1) och tecknet (_:__) blinkar. Om du vill fortsätta tillagningen, tryck på touchkontroll (A) och ställ in en ny varaktighet vid behov.

Ställa in slutet på tillagningstiden

I detta läge kan du ställa in stopptiden för ugnen. Max. tillåten inställning är 10 timmar relativt till aktuellt klockslag.

• Kontrollera att klockslaget är rätt inställt.
• Tryck på touchkontroll (A) för att välja symbol (2). Aktuellt klockslag indikeras på displayen. Tryck på touchkontroll (C) och (D) för att ställa in varaktighet/tillagningstid.
• Sätt på ugnen (ställ in väljarvred och tillagningstemperatur). Ugnen sätter genast igång och stoppar sedan vid den inställda tiden. En tillfällig signal ljuder. Du kan tysta den genom att trycka på valfri knapp. Om du inte trycker på någon knapp tystnar signalen efter en minut.

- Symbolen (1) och tecknet (_:__) blinkar. Om du vill fortsätta tillagningen, tryck på touchkontroll (A) och ställ in en ny varaktighet vid behov.

Ställa in fördröjd start för ugnen

I detta inställningsläge måste du göra två inställningar: tillagningstid (hur lång tid ugnen ska vara påslagen) och stopptid för tillagningen (den tid då ugnen ska stängas av).

Tillagningens sluttid kan fördröjas med max. 24 relativt till aktuellt klockslag.

• Kontrollera att klockslaget är rätt inställt.
• Börja med att ställa in tillagningstiden. Tryck på touchkontroll (A) för att välja symbol (1). Använd touchkontroll (C) och (D) för att ställa in varaktighet/tillagningstid.
• Ställ därefter in tillagningens sluttid. Tryck på touchkontroll (A) för att välja symbol (2). (Summan av det aktuella klockslaget och ugnens användningstid visas automatiskt på displayen). Tryck på touchkontroll (C) och (D) för att ställa in varaktighet/tillagningstid.
• Timem inväntar tillagningens start - båda symboler (1 och 2) är tända.
• Sätt på ugnen (ställ in väljarvred och tillagningstemperatur). Vid

9 8 7 190°C 16.40°C + - A B 1 2 3 4 5 6 C D

Ställa in barnlåset

motsvarande tid sätts ugnen igång automatiskt (symbolen (2) slocknar när ugnen går igång) och stänger av sig när den inställda tillagningstiden har förflutit. En tillfällig signal ljuder. Du kan tysta den genom att trycka på valfri knapp. Om du inte trycker på någon knapp tystnar signalen efter en minut.

- Symbolen (1) och tecknet (_:__) blinkar. Om du vill fortsätta tillagningen, tryck på touchkontroll (A) och ställ in en ny varaktighet vid behov.

Ställa in larmtimer

Klockan kan även användas fristående från ugnsanvändningen, och då avger en larmtimer en signal som ljuder när en förinställd tid förfi utit.

• Tryck på touchkontroll (A) för att välja symbol (3). Använd touchkontroll (C) och (D) för att ställa in tiden innan larmet ljuder.
• Max. tillåtna inställning är 10 timmar. När den inställda tiden har förflutit ljuder en tillfällig signal. Du kan tysta den genom att trycka på valfri knapp. Om du inte trycker på någon knapp tystnar signalen efter en minut. Symbolen (3) slocknar.

Den sista minuten av timerns nedräkning visas med sekundintervaller.

Av säkerhetsskäl stängs ugnen av automatiskt efter en viss tidsperiod:

• efter 10 timmar, om tillagningstemperaturen är över 120°C;
• efter 24 timmar, om tillagningstemperaturen är lägre än 120°C;

Ställa in signalvolym (ljudstyrka)

Larmvolymen kan ställas in när ingen timerfunktion är aktiverad (endast aktuellt klockslag visas).

• Tryck på touchkontroll (D) och håll kvar den cirka tre sekunder. En volymindikator visas och motsvarande exempelljud hörs. "oooo" indikerar max. volym, och "o" indikerar min. volym. Använd touchkontroll (D) för att välja bland de fyra olika ljudstyrkorna.
• Bekräfta den valda volymnivån genom att trycka en gång på touchkontroll (A). Om du inte trycker på touchkontroll (A) bekräftas inställningen och lagras automatiskt efter några sekunder.

Aktivering: Tryck på touchkontroll (A) för att välja symbol (5).

Tryck på touchkontroll (B) och (C) för att aktivera barnlåset. Displayen visar "ON" (på). Bekräfta inställningen genom att trycka på touchkontroll (A).

Inaktivering: Tryck på touchkontroll (C) eller (D) för att inaktivera barnlåset. Displayen visar "OFF" (av). Du måste bekräfta inställningen genom att trycka på touchkontroll (A).

Använda ugnen

Ställa in ugnstemperaturen

9 8 7 190° 16.40° + - A B 1 2 3 4 5 6 C D

• Om timern är låst när ingen timerfunktion är inställd (endast aktuellt klockslag visas), fungerar inte ugnen och inga inställningar kan ändras.
• Om timern är låst efter det att en av timerfunktionerna har ställts in, fungerar ugnen som vanligt. Men det går ändå inte att ändra några inställningar.

Displaydimmer

En minut efter att apparaten stängts av blir displayen avbländad.

Radera timerinställningar

• Alla timerinställningar kan raderas när som helst genom att du trycker samtidigt på touchkontroll (C) och (D) och håller kvar dem i tre sekunder. De inställda programmen avbryts automatiskt och timern växlar till att visa aktuellt klockslag.
• Alla timerinställningar kan också raderas på följande sätt: välj den med touchkontroll (A), och tryck sedan samtidigt på touchkontroll (B) och (C). Ett annat sätt att radera en inställning är genom att ställa in timervärdet på "0.00".

Ugnen regleras med på/av-vredet, väljarvredet för användningsläge och den elektroniska programtimern med temperaturdisplay.

På/av-vred och vred för användningsläge

Vrid väljarvredet till önskat tillagningsläge. Användningsläge och förvald temperatur visas på timerdisplayen. Ugnen sätter igång.

Använd den elektroniska programtimern för att ställa in tillagningstemperatur och timerfunktioner:

• Så snart väljarvredet (väljarvredet för användningsläge) vrids runt, visas relevant tillagningsläge och förvald temperatur. Symbolen "°C" blinkar några sekunder.
• Så länge symbolen “°C” blinkar, kan touchkontrollerna (C) och (D) användas för att ställa in önskad temperatur i intervallet 30-275°C, i steg om 5°C. Max. temperatur är begränsad i vissa användningslägen. Varje gång du trycker på touchkontrollen ändras temperaturen med ett steg (5 °C). Om du trycker in och håller kvar touchkontrollen, ökar ändringshastigheten.
• Den faktiska ökande ugnstemperaturen indikeras på displayen i steg om 5°C. Så länge ugnstemperaturen är lägre än 30°C, visas “---°C”. Symbol (9) visas också och indikerar värmarnas drift.

Snabb förvärmning av ugn

Ugnen kan användas i följande lägen

• När den inställda temperaturen har uppnåtts slocknar symbolen (9) och en kort signal ljuder.
• Under tillagning bibehålls temperaturen genom tillfällig aktivering av värmarna. Varje gång detta sker visas symbolen (9).
• Tillagningstemperaturen kan ändras när som helst genom att du vidrör touchkontrollen (B), vilket får symbolen "°C" att blinka en stund, och ändrar värdet med touchkontrollerna (C) och (D).

Ställa in temperaturen med ett specialvred (endast vissa modeller)

Temperatur och andra inställningar kan också justeras med en specialknapp som ersätter tryckningen på touchkontrollerna för programtimer.

• Vrid temperaturväljarvredet åt höger eller vänster (medsols eller motsols). Aktuell inställd temperatur visas och symbolen "°C" blinkar.
• När du vrider på vredet eller håller det på plats åt höger eller vänster, ändras temperaturen i steg om 5°C.

Använd denna function om du snabbt vill förvärma ugnen till önskad temperatur. Detta läge lämpar sig inte för tillagning av mat.

• Välj användningsläget med relevant väljarvred 📁.
  • Ugnen börjar värmas upp.
• Vid behov, ändra den förinställda temperaturen.
• När ugnen har värmts upp till förinställd temperatur avbryts uppvärmningen, och en tillfällig signal ljuder. Du kan tysta signalen genom att trycka på valfri touchkontroll eller vrida på väljarvredet. Om inget av detta görs, tystnar signalen automatiskt efter en minut.
• Nu är ugnen klar för vidare matlagning.

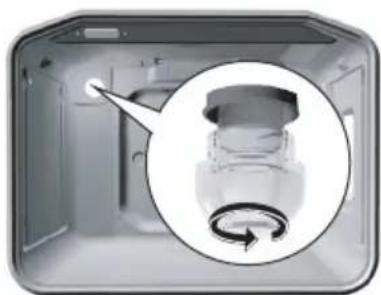

Ugnsbelysning

Vissa modeller har två ugnslampor: en på övre delen av den bakre väggen, och extralampan mitt på höger sidovägg. Ugnsbelysning kan väljas fristående, utan att du behöver välja någon annan funktion. För alla andra användningslägen tänds ugnsbelysningen automatiskt när användningsläget väljs.

Övre/nedre värmare

Värmarna upp- och nertill i ugnen utstrålar värme på ett jämnt och enhetligt sätt i ugnsutrymmet. Bakverk och kött kan endast tillagas på en nivå.

I detta användningsläge aktiveras den övre värmaren och infravärmaren samtidigt. Infravärmaren sitter upptill i ugnen och utstrålar värme direkt. För att förstärka värmeeffekten eller utnyttja hela ugnsgallret, aktiveras även den övre värmaren. Detta användningsläge lämpar sig för tillagning av mindre köttstycken som t.ex. stekar, kotletter, revbensspjäll osv.

Endast infravärmaren aktiveras (som även används tillsammans med den övre värmaren i läget Stor grill). Detta läge lämpar sig för att grilla mindre mängder rostade sandwichar, grillkorvar eller helt enkelt för att rosta bröd.

I detta användningsläge aktiveras infravärmaren och fl äkten samtidigt. Det lämpar sig för att grilla kött och stora stycken kött eller fågel på en nivå. Dessutom lämpar sig läget för gratinering och för att ge färg åt rätter.

Varmluft och nedre värmare

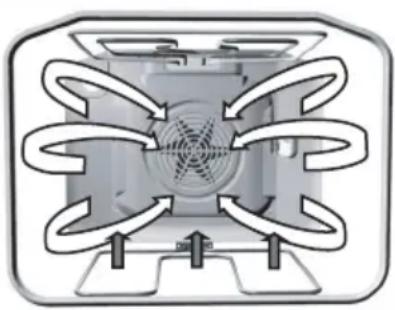

I detta användningsläge aktiveras den nedre värmaren och varmluftsfl äkten samtidigt. Detta läge passar särskilt bra för att tillaga pizza. Det är även idealiskt för saftiga eller tunga bakverk, fruktkakor av jäst deg, mördegskakor eller cheesecake.

I detta användningsläge går den runda värmaren och fl äkten samtidigt. Fläkten på ugnens bakre vägg får den varma luften att hela tiden runt maten. Detta användningsläge lämpar sig för att ugnssteka kött och grädda bakverk på fl era nivåer samtidigt. Tillagningstemperaturen ska ställas in lägre än för konventionella användningslägen.

I detta läge cirkulerar luften utan att någon värmare är aktiverad. Endast fl äkten är igång. Detta läge används för långsam upptining av fryst mat.

Nedre värmare och fl äkt

I detta användningsläge går den nedre värmaren och fl äkten samtidigt. Används för att grädda lågjäst deg och torka frukt och grönsaker. Använd första nivån nerifrån räknat och använd hellre grunda bakplåtar än längpannor för att låta varmluften cirkulera även runt rättens ovansida.

Värme utstrålas enbart av värmaren som sitter nertill i ugnen. Välj detta användningsläge när du vill baka/ tillaga rättens undersida mer (t.ex. för saftiga bakverk med fruktfyllning). Ställ in temperaturen med temperaturväljarvredet. Den nedre värmaren kan användas för att rengöra ugnen. Mer information finns i avsnittet "Rengöring och underhåll".

Stänga av ugnen

9 8 7 190° 16.40° + - A B 1 2 3 4 5 6 C D

I slutet av tillagningen, vrid väljarvredet till läge "noll". Detta annullerar och raderar även alla timerfunktioner (se avsnittet "Ställa in timerfunktioner"); timern ändrar till klockslag/klockvisning.

Efter slutet av tillagningen och när ugnen stängts av, indikerar temperaturdisplayen den sjunkande temperaturen tills den när 50°C.

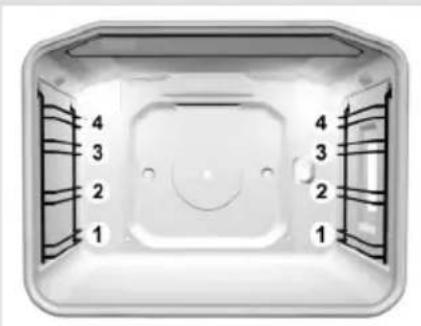

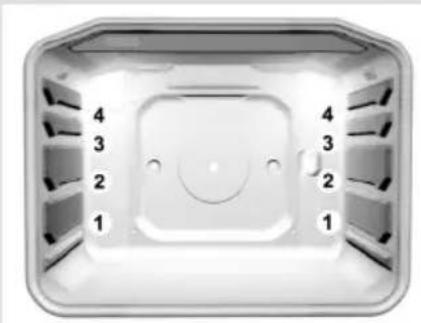

Hyllnivåer (beroende på modell)

• Tillbehör (galler, grund bakplåt och långpanna) kan sättas in i ugnen på fyra olika nivåer.
• Tänk på att nivåerna alltid omnämns i ordningsföljd nerifrån räknat (de enskilda nivåerna beskrivs i tillagningstabellerna nedan).
• Skenorna kan vara utformade för drag, av tråd eller med teleskopfunktion (beroende på apparatmodell). Teleskopskenor (ut- och indragbara) är installerade på andra, tredje och fjärde nivån. Med trådskenor ska galler och bakplåtar alltid sättas in i den ledande öppning som bildas av angränsande trådprofi ler.

Utdragbara teleskopskenor (beroende på modell)

Teleskopskenor (ut- och indragbara) är installerade på andra, tredje och fjärde nivån. De sitter på ugsutrymmets vänstra och högra sida på tre nivåer.

Utdragningsnivåer utgörs av (beroende på modell):

• tre skenor som kan dras ut delvis,
• en skena som kan dras ut helt och två som kan dras ut delvis, eller
• tre skenor som kan dras ut helt.

Utdragbara teleskopskenor och andra delar av ugnstillbehör blir heta! Använd en grytvante eller liknande skydd när du hanterar dem.

• Du sätter in galler, bakplåt eller droppbricka genom att först dra ut teleskopskenorna på önskad nivå.
• Placera gallret eller den grunda bakplåten eller långpannan på de utdragbara skenorna och tryck in den i ugnen med handen. Stäng inte ugnsluckan förrän teleskopskenorna är helt indragna.

Snabbrengöringsinsatser (beroende på modell)

Ugnstillbehör (beroende på modell)

Snabbrengöringsinsatserna hindrar fettet från att stänka direkt på insidan av ugnsutrymmet

Snabbrengöringsinsatserna installeras på följande sätt:

• Ta bort tråd- eller teleskopskenorna (se avsnittet Ta bort teleskop- och trådskenor.
• Fäst skenorna (tråd eller teleskopiska) till easy clean plattan (A). Montera dessa sedan genom att haka i de två fästena i de avsedda hålen och dra dem nedåt tills de är fi xerade på plats

När du installerar teleskopskenor (som kan dras ut helt) och snabbrengöringsinsatserna, för in de medföljande klämmorna i de nedre öppningarna på ugnens insidor, och för in skenorna i dessa klämmor. Klämmorna är avsedda att hålla skenorna säkert på plats.

Glasplåten är avsedd för tillagning av rätter, men kan också fungera som serveringsfat.

Gallret på vilket kärlet med mat, eller själva maten, placeras.

En säkerhetsspärr / stopp är monterad på gallret och på skenorna. För att ta ut gallret, lyft lite när den när den träffar spärren / stoppen.

Den grunda bakplåten är endast avsedd för gräddning av bakverk och kakor.

Den djupa långpannan är till för tillagning av kött och saftiga bakverk; den är också avsedd att användas som droppbricka.

Såvida du inte använder grillen eller om långpannan enbart används som droppbricka vid spettgrillning, ska långpannan inte sättas in i den första skenan.

Ugnsutrymmets innertak är belagt med ett katalytiskt skikt som endast kan installeras eller tas bort av en behörig servicetekniker.

Fettfi Iter (beroende på modell)

Fettfiltret som sitter på den bakre ugnsväggen skyddar fläkt, rund värmare och ugnen från nersmutsning, särskilt från fettstänk. Vi rekommenderar att du använder fettfi ltret när du ska tillaga kött. Ta alltid bort filtret när du ska grädda bakverk! Om filtret sitter på plats när du bakar bakverk eller kakor, kan resultatet försämras avsevärt.

Tillagning

Bakverk

- Använd användningslägena □, eller mar du ska baka. (Ugnsanvändningen med valt läge, eller system, beror på apparatmodell.)

• Ta alltid bort fettfi ltret när du ska grädda bakverk.

Instruktioner

- Vid bakning ska du alltid följa instruktionerna för nivå, temperatur och gräddningstid som indikeras i tabellen för bakning. Använd inte dina eventuella erfarenheter av andra ugnar. Värdena som indikeras i tillagningstabellen är framtagna och kontrollerade för just denna ugn.

- Om bakningstabellen inte omnämner en specifi k typ av bakverk, se då informationen för en snarlik typ av bakverk.

□ Bakning med övre och nedre värmare

- Baka enbart på en ugnsnivå.

- Kombinationen övre/nedre värmare lämpar sig extra bra för ugnsbakning av olika typer av bakverk, bröd och kött.

- Använd mörka bakplåtar. Ljusa bakplåtar refl ekterar värmen, vilket leder till sämre tillagningsresultat (gräddning). Placera alltid former på gallret. Om du använder den medföljande bakplåten, ta bort gallret.

- Förvärmning förkortar tillagningstiden. Placera inte rätten i ugnen förrän den valda temperaturen har uppnåtts, dvs. när kontrollampan (värmarlampan) slocknar för första gången.

Baka bakverk med varmluft

Att baka med varmluft är extra praktiskt när du vill använda flera hyllnivåer samtidigt, särskilt om du tillagar bakverk i munsbitar på grunda plåtar. Förvärmning rekommenderas, samt användning av den andra och tredje nivån. Detta läge lämpar sig även för saftiga bakverk och fruktkakor (baka i sådant fall endast på en nivå).

- Temperaturen är vanligtvis lägre inställd vid gräddning med kombinationen övre/nedre värmare (se även tabellen för gräddning av bakverk).

- Olika typer av bakverk kan gräddas samtidigt om de behöver åtminstone en något så när snarlik temperatur.

- Gräddningstiden kan variera till och med för likvärdiga bakplåtar. Vid samtidig bakning på fl era bakplåtar – på två eller tre nivåer, kan gräddningstiden för varje plåt variera. Du måste kanske ta ut en av plåtarna tidigare (vanligtvis är detta den översta plåten).

- Om möjligt, grädda bakverk i munsbitar som t.ex. muffi ns, med samma tjocklek och höjd. Bakverk av olika storlek gräddas ojämnt!

- När du bakar fl era olika typer av bakverk samtidigt bildas en ansenlig mängd ånga i ugnen, vilket leder till att det ansamlas kondens på ugnsluckan.

Tips för bakning av bakverk Är bakverket färdiggräddat?

Använd en trästicka som du sticker ner i bakverkets högsta punkt. Om det inte fi nns några smetrester när du dar upp trästickan igen, är bakverket färdiggräddat. Stäng av ugnen och utnyttja den återstående ackumulerade värmen.

Bakverket har sjunkit ihop

Kontrollera receptet. Använd mindre vätska nästa gång. Följ anvisningarna för vispning/knådningstid, särskilt om du använder små hushållsapparater.

Bakverket är för ljust i färgen

Använd en mörk bakplåt nästa gång, placera plåten en nivå längre ner eller sätt på den nedre värmaren mot slutet av gräddningen.

Bakverk med saftig fyllning (t.ex. cheesecake) är inte riktigt färdiga

Minska temperaturen och förläng gräddningstiden nästa gång.

Kommentarer till tabellen för gräddning av bakverk:

• Två värden indikeras för temperatur, nedre och övre. Ställ in den nedre temperaturen initialt. Om bakverket inte får tillräcklig färg, öka temperaturen nästa gång.
• Gräddningstiderna är avsedda att vara riktlinjer och kan variera beroende på en rad olika omständigheter.
• Värden som står med fetstil i temperaturtabellen indikerar lämpligast användningsläge för en viss typ av bakverk.
• Indikationen * betyder att ugnen ska förvärmas med motsvarande användningsläge valt.
• Använd bara bakplåtspapper som tål höga temperaturer.

Gräddningstabell för bakverk för användningslägena med kombinerad övre och nedre värmare eller varmluft - endast vid tillagning på en nivå

Typ av bakverk Skena	(nerifrån räknat)	Temperatur (°C)	Skena (nerifrån räknat)	Temperatur (°C)	Gräddningstid (minuter)
Söta bakverk
Marmorkaka, ringkaka 1 160-170	1 150-160 50-70
Rektangelformad kaka 1 160-170	1 150-160 55-70
Kaka gräddad i form 1 160-170 2	150-160 45-60
Cheesecake i form 1 170-180 2	150-160 65-85
Fruktkaka, mördegskaka 1 180-190	2 160-170 50-70
Fruktkaka med glasyr 1 170-180	2 160-170 60-70
Sockerkaka* 1 170-180 2 150-160	30-40
Kaka med glasyr 2 180-190 2 160-170	25-35
Fruktkaka, mixad deg	2	170-180	2	150-160	45-65
Körsbärskaka	2 180-200	2 150-160	35-60
Jäst kaka	2 160-170	2 150-160	25-35
Hefezopf (jäst deg)	2 180-200	2 160-170	35-50
Julkaka	2 170-180	2 150-160	45-70
Äpplepaj	2 180-200	2 170-180	40-60
Ugnsbakade donuts	1 170-180	2 150-160	40-55
Pastejskal
Quiche Lorraine	1 190-210	2 170-180	50-65
Pizza*	2 210-230	2 190-210	25-45
Bröd	2 190-210	2 170-180	50-60
Bullar*	2 200-220	2 180-190	30-40
Bakverk i munsbitar
Mördeg - kakor *	2 160-170	2 150-160	15-25
Maräng *	2 160-170	2 150-160	15-28
Jäst deg	2 180-190	2 170-180	20-35
Smördeg	2 190-200	2 170-180	20-30
Petit Choux (krämfylld)	2 180-190	2 180-190	25-45
Suffléer
Rissuflé	1	190-200	2	180-190	35-50
Färskostsufflé	1	190-200	2	180-190	40-50
Fryst kakdeg
Äpple, ospaj	2 180-200	2 170-180	50-70
Cheesecake	2 180-190	2 160-170	65-85
Pizza	2 200-220	2 170-180	20-30
Strips för ugn *	2 200-220		2 170-180	20-35
Kroketter	2 200-220	2 170-180	20-35

Obs! Skenans nummer refererar till gallret på vilket mindre bakplåtar eller kakformar placeras, och till grunda bakplåtar. Långpannan ska inte sättas in i den första skenan.

Inställningstabell för bakning med varmluft och nedre värmare

Typ av bakverk Skena (nerifrån räknat) Temperatur (°C) Gräddningstid (minuter)
Cheesecake (750 g ost)– mördeg	2 150-160 65-80
Pizza * - jäst deg 2 200-210 15-20
Quiche Loraine – pajdeg 2 180-200 35-40
Äpplepaj med glasyr – jäst deg 2 150-160 35-40
Fruktkaka – mixad deg 2 150-160 45-55
Äpplepaj – smördeg 2 170-180 45-65

Ugnsbaka/steka kött

- Använd användningslägena och för att tillaga kött.

- Data som står i fetstil representerar lämpligaste användningsläge för en viss typ av kött.

- När du tillagar kött rekommenderas du att använda fettfi ltret (beroende på modell).

Tips om hur du använder kokkärlen

• Kött kan tillagas u emaljbelagda kokkärl, kärl av härdat glas (Pyrex), lera eller gjutjärn. Bakplåtar av rostfritt stål är mindre lämpliga eftersom de refl ekterar värmen.
• Om steken är täckt blir den saftigare och ugnen håller sig renare.
• En stek på en öppen bakplåt får färg snabbare.

Några kommentarer om tillagning av kött

• Tillagningstabellen för tillagning av kött indikerar rekommenderad temperatur, skennivå och tillagningstid. Eftersom tillagningstider varierar stort beroende på köttets typ, vikt och kvalitet, måste värdena kanske justeras.
• Att tillaga kött, fågel och fi sk i en ugn är bara ekonomiskt om vikten överskrider 1 kg.
• När du tillagar kött ska du tillsätta precis så mycket vätska som behövs för att hindra att fett och saft från köttet bränner fast på bakplåten. Detta innebär att du, om du tillagar kött med längre tillagningstid, ska titta till steken då och då och tillsätta vätska.
• Efter ungefär halva tillagningstiden ska du vänta på steken, särskilt om den tillagas på en bakplåt. För bättre resultat kan du inleda tillagningen med att vända stekens ovansida neråt.
• Vid tillagning av större köttstycken kan kondens ansamlas på ugnsluckan. Detta är ett naturligt fenomen som inte påverkar apparatens funktioner. Efter tillagningen ska du torka av luckan och luckglaset.
• För att undvika att kondens ansamlas, låt inte rätterna svalna i ugnen.

Tillagningstabell för kött för kombinationen övre/nedre värmare eller med varmluft- endast vid tillagning på en nivå

Typ av kött Vikt	(g)	Skena (nerifrån räknat)	Temperatur (°C)	Skena (nerifrån räknat)	Temperatur (°C)	Tillagni-ngstid (min.)
Biff
Biffstek 1000 2 190-210 2 180-190 100-120
Biffstek	1500		2 190-210 2 170-180 120-150
Rostbiff, medium 1000 2 200-210 2 180-200 30-50
Rostbiff, genomstekt 1000 2 200-210 2 180-200 40-60
Fläsk
Fläskstek, inkl. sväl 1500 2 180-190 2 170-180 140-160
Skuldra 1500 2 190-200 2 160-170 120-140
Kotlett 1500 2 190-200 2 160-170 120-140
Kaselska zarebrnica 1500 2 180-200 2 160-170 100-120
Fläskfärslimpa 1500 2 200-210 2 170-180 60-70
Kalv
Kalvrulle 1500 2 180-200 2 170-190	90-120
Kalvstek	1700 2 180-200 2 170-180 120-130
Lamm
Lammfransyska	1500 2 190-200 2 170-180 100-120
Fårstek	1500 2 190-200 2 170-180 120-130
Viltkött
Kaninstek	1500 2 190-200 2 180-190 100-120
Hjortstek	1500 2 190-200 2 170-180 100-120
Vildsvinsstek	1500 2 190-200 2 170-180 100-120
Fågel
Kyckling, hel	1200 2 190-200 2 180-190 60-80
Kyckling	1500 2 190-200 2 180-190 70-90
Anka	1700 2 180-190 2 160-170 120-150
Gås	4000 2 160-170 2 150-160 180-200
Kalkon	5000 2 150-160 2 140-150 180-240
Fisk
Hel fisk	1000	2	190-200	2	170-180	50-60
Fisksufflé	1500	2	180-200	2	150-170	50-70

Obs! Dessa riktlinjer gäller långpannan; mindre plåtar ska placeras på gallret som ska föras in i den första eller andra skenan (sätt inte in långpannan i den första skenan).

Grillning och gräddning

• Var extra försiktig när du grillar kött. De höga temperaturerna och infravärmaren hettar upp gallret och andra delar av ugnen till mycket höga grader. Använd grytvantar och speciella köttänger.
• Hett fett kan spruta ut från kött som det gått hål på (t.ex. från korvar). Undvik brännskada på hud eller ögon genom att använda köttänger.
• När du grillar kött måste du övervaka hela processen. Den höga temperaturen gör att köttet snabbt kan bli bränt!
• Låt inte barn vistas nära grillen.
• Tillagning med infravärmare rekommenderas för knaprig och fettsnål tillagning av grillkorvar. Köttstycken och fi sk (stekar, kotletter, laxfi léer osv.) eller rostat bröd, samt för att få färg på maten.

Några tips när du ska använda grillfunktionen

• Låt alltid ugnsluckan vara stängd när du använder grillen.
• Tillagningstabellen för grillning indikerar rekommenderad temperatur, skennivå och tillagningstid. Eftersom tillagningstider varierar stort beroende på köttets typ, vikt och kvalitet, måste värdena kanske justeras.
• När du tillagar kött rekommenderas du att använda fettfi ltret (beroende på modell).
• Infravärmaren (användningslägena stor grill och grill) ska förvärmas i fem minuter.
• Vill tillagning på galler, smörj lite olja på gallret för att undvika att köttet fastnar.
• Placera tuna skivor av kött på gallret och sätt in det på fjärde nivån.
• Sätt in en bakplåt, som ska fungera som droppbricka i detta fall, på den första eller andra nivån för att samla upp drypande fett och köttsafter.
• Grillat kött ska vändas efter halva tiden. Tillaga den första sidan något längre än den andra.
• När du griller större köttstycken på galler (kyckling, fisk), sätt in gallret på den andra nivån och droppbrickan på den första nivån.
• Tunnare köttskivor ska bara vändas en gång, medan tjockare köttskivor kan vändas fl era gånger. Använd köttänger för att vända på köttet så undviker du att alltför mycket köttsaft går förlorad.
• Mörkare kött får mer färg snabbare än fl äsk eller kalv.
• Varje gång du har använt grillen ska du rengöra ugn och tillbehör för att förhindra att rester bränns fast i ugnen vid nästa användningstillfälle.

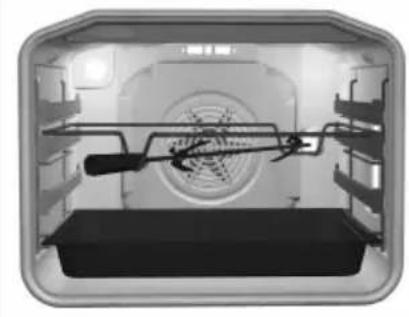

• Den roterande spettsatsen består av ett roterande spett med ett avtagbart handtag och två gaffl ar med skruvar som håller fast köttstycket.
• När du använder grillspettet, sätt först in den speciella stödramen i den tredje skkenan nerifrån räknat. Trä på det kryddade köttet och stick in stödgaffl arna i köttstycket från båda sidor för att hålla det ordentligt fast. Dra därefter åt skruvarna på gaffl arna.
• Installera handtaget på främre delen av grillspettet. Stick in spettets spetsiga del i öppningen på höger sida av den bakre ugnsluckan, som skyddas av en vridbar lucka. Placera spettets främre del i den nedersta delen av stödramen tills den snäpper på plats.
• Sätt in en långpanna, som fungerar som en droppbricka i detta fall, en nivå lägre än långpannan för att undvika att fett och safter som droppar från köttet ansamlas på ugnens botten.
• Aktivera spettgrillningen genom att välja användningsläget "Stor grill"
  • Ta av spetthandtaget innan du stänger ugnsluckan.
• Infravärmaren regleras av en termostat. Dessutom fungerar den bara när ugnsluckan är stängd.

Tillagningstabell – Stor grill

Typ av livsmedel Vikt (g) Skena		(nerifrån räknat)	Temperatur (°C)	Temperatur (°C)	Tillagningstid (min.)
Kött och korvar
4 skivor av nötfransyska, blodiga	180g/st 4	240 - 14-16
4 skivor av nötfransyska, medium	“ 4 240	- 16-20
4 skivor av nötfransyska, genomstekta	“	4	240	-	18-21
4 fl äskkarréskivor “ 4 240 - 19-23
4 kotletter “ 4 240 - 20-24
4 kalvbiffar “ 4 240 - 19-22
6 lammkotletter 100g/st 4 240 - 15-19
8 grillkorvar 100g/st 4 240 - 11-14
3 st. köttfärslimpor 200g/st 4 240 -		9-15
1/2 kyckling	600g	2	-	180-190	25(1: sidan)20 (2:a sidan)
Fisk
Laxskivor	600	3 240 - 19-22
4 öringfiléer	200g/st	2	-	170-180	45-50
Rostat bröd
6 skivor vitt bröd	/ 4 240	-	1,5-3
4 skivor grövre bröd	/ 4 240	-	2-3
Rostad sandwich	/ 4 240	-	3,5-7
Köt/fågel*
Anka*	2000	2	210	150-170	80-100
Kyckling*	1500	2	210-220	160-170	60-85
Fläskstek	1500	2	-	150-160	90-120
Skuldra (gris)	1500	2	-	150-160	120-160
Fläskkarré	1000	2	-	150-160	120-140
Rostbiff/nötfransyska	1500	2	-	170-180	40-80
Grönsaksgratäng **
Blomkål, grönkål	750	2	-	210-230	15-25
Sparris	750	2	-	210-230	15-25

Obs! skenans nivå avser gallret på vilket du placerar köttet. I avsnittet kött/fågel avser skenans nivå långpannan, och när det gäller kyckling avser det gallret.

När kött tillagas på en plåt, se till att det finns tillräckligt med vätska på plåten för att förhindra att köttet bränns. Vänd på köttstycket efter ungefär halva tillagningstiden. När du griller kött på spett, sätt in långpannan på den första eller andra nivån och låt den fungera som droppbricka (se tips om grillning av kött).

Rekommendation: Torka av öringen med hushållspapper. Lägg lite persilja, salt och vitlök i fiskens buk, olja in den på utsidan och lägg den på gallret. Vänd ej under grillningen.

* Denna typ av kött kan också tillagas på ett grillspett (se instruktioner för spettgrillning).
** Grönsaker kokas först delvis och tacks sedan med béchamelsås och gratängost. Använd den mindre glasbakplåten och placera den på gallret.

Tillagningstabell - grill

Typ av livsmedel Vikt (g) Skena		(nerifrån räknat)	Temperatur (°C)	Temperatur (°C))	Tillagningstid (min.)
Kött och korvar
2 skivor av nötfransyska, genomstekta	180g/st 4	240 - 18-21
2 kotletter 4 240 - 20-22
2 fl äskkarréskivor 180g/st 4 240	18-22
4 grillkorvar 100g/st 4 240 - 11-14
4 rostade sandwichar 4 240 - 5-7
Rostat bröd – gräddning 4 240		3-4
3 öringar – på galler	200g/st 2	160-170	40-50
Kyckling – på galler	1500g	2	-	160-170	60-80
Skuldra, gris – långpanna	1500g	2	-	150-160	120-160

Programmerad tillagning med stektermometer

9 8 7 190° 16.40° + - A B 1 2 3 4 5 6 C D

I detta programmeringsläge ställer du in önskad temperatur i livsmedlets mitt (t.ex. i mitten av en stek). Inställningar kan göras mellan 30 och 99°C.

Ugnen är igång tills livsmedlets mitt när den inställda temperaturen. Temperaturen mäts av stektermometern.

Tillagning med stektermometer lämpar sig för stora köttstycken, helst utan ben. Kyckling och kanin lämpar sig inte för detta tillagningssätt.

Rekommenderade mittemperaturer:

Fläskstek 85°C

Nötstek 80 °C

Kalvstek 75 °C

Filet mignon 40-50 °C

Tillaga kött med stektermometer:

• Anslut stektermometern till uttaget och stick in termometerdelen i steken (eller annat livsmedel).
  Stektermometern innehåller en metallplugg som måste avlägsnas före tillagningen och sättas tillbaka efteråt.
• Så snart stektermometern är ansluten visas den temperatur den avläser på timerdisplayen, i stället för klockan. Om några timerfunktioner stalls in tidigare, raderas de automatiskt.
• Utöver den förinställda temperaturen (80°C), blinkar symbolen "°C" några sekunder. Så länge symbolen blinkar kan du använda touchkontrollerna (C) och (för att ställa in önskad temperatur i intervallet 30 till 99 °C; temperaturen kan ställas in i steg om 1°C.
• Om symbolen "°C" redan har slutat blinka, tryck först på touchkontroll (A) för att ändra måltemperaturen för stektermometern.

Konservering

- Vrid väljarvredet till önskat tillagningsläge. Vi rekommenderar läget med övre och nedre värmare. Ugnen sätter igång.

- Under tillagningen visas den ökande temperaturen i livsmedlets mitt konstant. Tills temperaturen när 30°C, visar displayen (“--”).

- Både tillagningstemperatur och stektermometerns måltemperatur kan när som helst ändras genom att du trycker på relevant touchkontroll.

- När den inställda temperaturen för livsmedlets karma har uppnåtts, stängs ugnen av och symbolen STOP tänds och blinkar. En tillfällig signal ljuder. Den kan stängas av genom att du trycker på valfri touchkontroll eller vrider väljarvredet åt endera hålet. Om inget av detta görs tystnar signalen efter en minut.

- Stäng av ugnen och ta bort stektermometerns från livsmedlet och uttaget. Sätt tillbaka den skyddande metallpluggen i stektermometeruttaget.

Se till att stektermometern inte vidrör värmaren medan ugnen är igång. Använd endast den stektermometer som är avsedd för denna typ av ugn.

För matkonservering, använd användningsläget med nedre värmare + fl äkt.

Förbered maten som ska konserveras och burkarna på sedvanligt sätt. Använd konventionella burkar med gummiring och glaslock. Använd inte burkar med gångade lock eller metallock/formar. Burkarna ska helst ha samma storlek, fyllas med samma typ av livsmedel och förseglas ordentligt. Upp till sex enlitersburkar får plats i ugnen samtidigt.

- Använd enbart fräscha livsmedel.

- Häll cirka en liter hett vatten (omkring 70 °C) i långpannan för att skapa erforderlig luftfuktighetsnivå i ugnen. Placera burkarna i ugnen på ett sådant sätt att de inte vidrör väggarna eller varandra (se fi gur). Gummitätningar ska vätas före användning.

- Sätt in långpannan med burkarna på den andra skenen räknat nerifrån. Under konservering, övervaka burkarna. Tillaga tills burkarnas innehåll börjar koka – bubblor syns i den första burken. Se tillagningstiderna i konserveringstabellen nedan.

Konserveringstabell

Livsmedel som ska konserveras	Mängd	T=170-180°C, till kokning / bubbor (min.)	När bubblor har synts	Tid i ugnen (min)
Frukt
Jordgubbar 6x1 liter cirka 40-55 stäng av 25
Stenfrukt 6x1 liter cirka 40-55 stäng av 30
Äpplemos 6x1 liter cirka 40-55 stäng av 35
Grönsaker
Djungelgurka 6x1 liter cirka 40 do 55 stäng av 30
Bönor, morötter 6x1 liter cirka 40 do 55 Ställ in på 120°C,			60 min	30

Tiderna som anges i tabellen är endast ungefärliga. Den faktiska tiden kan variera beroende på skillnader i rumstemperatur, antal burkar, mängd och temperatur på de frukter och grönsaker som ska konserveras osv. Innan du stänger av ugnen (för frukt) eller ställer in en lägre temperatur (för vissa typer av grönsaker), kontrollera att du verkligen kan se bubblor i burkarna.

Viktigt: Håll noga utkik efter de första bubblorna i burken.

Upptining

- Luftcirkulation i ugnen kan påskynda upptiningen av fryst mat. Du åstadkommer detta genom att ställa in ugnen i läget "Upptining".

Om du råkar akktivera temperaturinställningsknappen av misstag tänds ugnskontrollampan, men värmarna aktiveras inte.

• Mat som lämpar sig för upptining är bland annat bakverk med tjock kräm eller smörbaserad fyllning, andra kakor och bakverk, bröd, bullar och infryst frukt.
• Av hygienskäl ska kött och fågel inte tinas i ugnen. Om möjligt, vänd på maten/rör runt i den åtskilliga gånger för att säkerställa en jämn upptining.

Rengöring och underhåll

Använd inte en ångrengöringsapparat eller en högtrycksångrengöringsapparat för rengöring av apparaten. Innan du börjar rengöra apparaten ska du koppla bort den från nätströmmen och låta den svalna.

Apparatens framsida

Rengör ytorna med ett flytande rengöringsmedel utan slipverkan avsett för släta ytor samt en mjuk trasa. Tillsätt rengöringsmedlet till trasan och torka bort smutsen. Rengör därefter med vatten. Häll inte rengöringsmedel direkt på apparaten. Använd inte starka eller slipande rengöringsmedel, vassa föremål eller stålull, eftersom de repar apparaten.

Aluminiumytor

Aluminiumytor ska rengöras med ett flytande rengöringsmedel utan slipverkan som är avsett för sådana material. Tillsätt rengöringsmedlet till en fuktig trasa och torka av ytan. Rengör därefter ytan med vatten. Häll inte rengöringsmedel direkt på aluminiumytan. Använd inte rengöringsmedel med slipverkan eller slipsvampar. Ytan får inte komma i kontakt med ugsrengöringssprayer.

Frontpaneler i rostfritt stål

Rengör utsidan med ett milt rengöringsmedel (såplödder) och en mjuk svamp som inte repar materialet. Använd inte slipande eller lösningsmedelsbaserade rengöringsmedel. Om du inte följer dessa instruktioner kan apparatens utsida ta skada.

Lackerade ytor och plastytor

(endast vissa modeller)

Rengör knappar/vred och luckhandtaget med en mjuk trasa och flytande rengöringsmedel avsett för rengöring av släta lackerade ytor. Du kan även använda sådana rengöringsmedel som är speciellt avsedda för denna typ av ytor. Följ då tillverkarens instruktioner.

WARNING: Ovan nämnda ytor får aldrig komma i kontakt med ugsrengöringsspray, eftersom det skadar aluminiumdelarna permanent.

Rengöring

Ugn

• Ugnen kan rengöras på konventionellt sätt (med rengöringsmedel, ugnsspray) men endast då den är mycket smutsig eller fl äckarna sitter extra hårt.
• För regelbunden rengöring av ugnen (efter varje användningstillfälle), rekommenderas fööljande procedur: vrid väljarvredet för användningsläge till positionen 📄. Ställ in temperaturväljarvredet på 70°C. Häll 0,6 liter vatten i en långpanna och sätt in den i den nedersta skenan. Efter trettio minuter har matresterna på emaljen luckrats upp och du kan torka av dem med en fuktig trasa.

När du har att göra med extra hårt sittande fl äckar, tänk då på följande:

Ugnen ska ha svalnat innan du börjar rengöra den.

• Rengör ugn och tillbehör efter varje användningstillfälle för att undvika att matrester bränns fast i ugnen.
• Det enklaste sättet att få bort fett är att använda varmt säplödder medan ugnen fortfarande är varm.
• Om fl äckarna skulle sitta mycket hårt kan du använda konventionella ugnsrengöringsmedel. Rengör därefter ugnen med rent vatten för att få bort alla rester av rengöringsmedlet.
• Använd aldrig starka rengöringsmedel som t.ex. stålull, slipande skottesvampar, fl äckborttagningsmedel osv.
• Ytor som är lackerade, av rostfritt stål eller belagda med zink, såväl som aluminiumdelar, får aldrig komma i kontakt med ugnsrengöringssprayer, eftersom dessa kan orsaka skada och misfärgning. Samma gäller för termostatsensorn (om spisen har en timer med en avkännare) och värmarnas åtkomliga överdel.
• När du köper och använder rengöringsmedel, tänk på miljön och följ instruktionerna från respektive tillverkare av rengöringsmedel.

Katalytiskt skikt (endast vissa modeller)

- Katalytisk emalj är mjuk och känslig för mekanisk påfrestning. Därför avråds du från att använda rengöringsmedel med slipverkan och vassa föremål.

- Grovkornig katalytisk emalj får fett och andra typer av orenheter att upplösas snabbare. Mindre fläckar som finns kvar efter tillagningen upplöses normalt när du använder ugnen nästa gång. I allmänhet försvinner fl äckarna vid temperaturer över 220°C, men vid lägre temperaturer försvinner de endast delvis.

- De katalytiska delarnas självrengöringseffekt försämras med tiden. Vi rekommenderar att du byter ut skiktet efter några års regelbunden användning.

Praktiska tips

- När du ska tillaga fettrika köttstycken, rekommenderar vi att du lindar in dem ialuminiumfolie eller stekpåse, för att undvika att fett stänker upp på ugnens insidor.

Underhåll (beroende på modell)

- När du grillar kött på gallret, placera en droppbricka undertill.

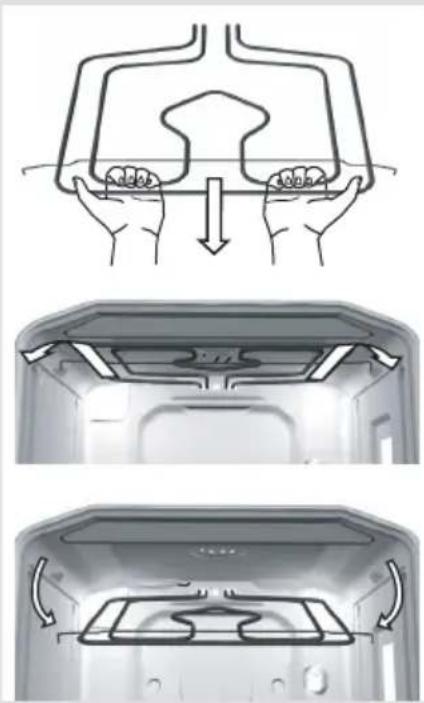

• För att underlätta rengöringen av ugnens innertak, har vissa apparater en fällbar övre infravärmare.
• Innan värmaren falls ner måste spisen kopplas bort från nätströmmen genom att du tar ut säkringen eller stänger av huvudströmbrytaren.
• Värmaren måste få svallna, annars riskerar du att bränna dig!
• Använd inte värmaren i nerfällt läge!

Ta ut bakplåtar, galler och skenor innan du rengör ugnen. Dra därefter den horisontella värmaren mot dig själv. Dra i värmaren tills balken frigörs från stöden på vänster och höger sida av ugnen (se fi gur). Efter rengöring, sätt tillbaka värmaren med samma procedur; balken måste återinstalleras i de två stödfästena.

Tillbehör

Diska tillbehör (bakplåtar, galler osv.) med hett vatten och vanligt diskmedel.

Fettfi Iter (endast vissa modeller)

Efter varje användningstillfälle, rengör fettfiltret med en mjuk borste i hett vatten och lite diuskmedel, eller diska det i en diskmaskin.

Snabbrengöringsinsatser (endast vissa modeller)

Efter varje användningstillfälle, rengör snabbrengöringsinsatserna i vatten med lite rengöringsmedel och en borste, eller kör dem i diskmaskinen.

Speciell emaljbeläggning

Ugnen, insidan av ugnsluckan och bakplåtarna är belagda med en speciell emalj med en slät och motständskraftig yta.

Detta specialskikt underlättar rengöring vid rumstemperatur.

Ta bort de utdragbara teleskopskenorna

Du kan ta bort de utdragbara teleskopskenorna för att underlätta rengöringen av ugnsutrymmet.

• Håll i skenhållarens nedre ände och vrid den inåt. Ta därefter bort den från hålen på ovansidan.
• Rengör endast teleskopskenhållarna endast med konventionella rengöringsmedel.
• Diska inte de utdragbara teleskopskenorna i diskmaskin.

Försök inte smörja de uutdragbara teleskopskenorna.

Efter rengöring, sätt helt enkelt tillbaka skenhållaren genom att följa proceduren i omvänd ordning.

Ta bort trådskenhållare

Du kan ta bort trådskenhållarna för att underlätta rengöringen av ugnsutrymmet.

• Håll i skenhållarens nedre ände och vrid den inåt. Ta därefter bort den från hålen på ovansidan.
• Rengör endast trådskenhållarna med konventionella rengöringsmedel.
• Efter rengöring, hang helt enkelt tillbaka skenhållaren i de därtill avsedda hålen och dra neråt.

AVLÄGSNA INRE LUCKGLAS – GÄLLER FÖR PREMIUM-HELGLASLUCKA (modell A och B)

Luckglaset kan rengöras även från insidan; luckan måste dock tas bort först (se avsnittet om att ta bort och sätta tillbaka ugnsluckan).

• Håll i luckglasets nederkant. Dra försiktigt luckglaset mot dig och lyft upp det en aning – men inte för mycket – med 10 mm, tills luckglasets stödkil glider ut ur skåran (fi gur 1).
  • Ta bort luckglaset (i pilriktning 3).

2 1

fi gur 2

- Innerglas (endast vissa modeller) tas bort genom att man först lossar skruvarna på glasstöden och sedan lyfter upp det (fi gur 2). Ta bort stöden innan du rengör luckglaset.

① ②

fi gur 3

- Sätt tillbaka luckan genom att göra om samma procedur i omvänd ordning. Obs! För in luckglaset i skåran och tryck framåt (fi gur 3).

- Lyft stöden på luckans vänstra och högra sida lite (markering 1 på stödet) och dra bort dem från glaset (markering 2 på stödet) (se fi gur 1).

- Håll i luckglaset vid den nedre kanten, lyft det något så att det inte längre är fäst i stödet och ta bort det (fi gur 2).

- Avlägsna det tredje innerglaset (endast på vissa modeller) genom att lyfta och ta bort det. Ta även bort gummina på glaset (fi gur 3).

- Sätt tillbaka luckan i omvänd ordning.

Obs! När du sätter tillbaka glaset, se till att markeringarna (halvmåne) på luckan och glaset är inriktade till varandra (fi gur 4).

TA BORT OCH SÄTTA TILLBAKA UGNSLUCKAN MED ETT KAMGÅNGJÄRN

- Öppna ugnsluckan helt. Lyft klämmorna på de nedre gångjärnsstöden på båda sidor till upprätt läge och kläm fast den på pluggen på de övre gångjärnsstöden.

- Stäng ugnsluckan till hälften och dra försiktigt ut dem. Sätt tillbaka luckan i omvänd ordning.

- För in luckan i det halvstängda läget (cirka 60° vinkel) genom att trycka dem mot ugnen samtidigt som de öppnas helt. Tänk på skårorna på de nedre gångjärnsstöden, som ska sammanfalla med den nedre kanten av skårorna på framsidan. När luckan är helt öppen, ta bort klämmorna från pluggarna på de övre gångjärnsstöden och återbörda dem till horisontell position.

TA BORT OCH SÄTTA TILLBAKA UGNSLUCKAN MED ETT ENKELAXELGÅNGJÄRN (beroende på modell)

a) Traditionell stängning
b) GentleClose – systemet absorberar stöten när luckan stängs. Det möjliggör enkel, tyst och jämn stängning. En lätt tryckning (till en 15°-vinkel i förhållande till den stängda luckans läge) är tillräcklig för att luckan ska stängas automatiskt och mjukt.

Om för mycket kraft används för att stänga luckan reduceras effekten av GentleClose-systemet eller systemet kringgås av säkerhetsskäl.

- Öppna ugnsluckan helt och vrid stopparna helt bakåt – gäller för traditionell stängning av luckan (fi gur 1).

- Med GentleClose-systemet, vrid stopparna bakåt med 90° (fi gur 2).

• Stäng luckan långsamt tills klämmorna pressas mot stöden/fästena. Vid omkring 15° (relativt till den stängda luckans läge), dra luckan en aning uppåt och dra ut den från båda gångjärnsstöden på apparaten (fi gur 3).
• Sätt tillbaka luckan i omvänd ordning. Sätt tillbaka luckan i en mindre vinkel än 15° i gångjärnsstöden på apparatens framsida och tryck dem neråt och framåt tills de glider in i sina stöd/fästen.
• Öppna därefter luckan helt och vrid fästklämmorna tillbaka till deras ursprungliga position. Stäng långsamt luckan och kontrollera att de stänger helt. Om luckan inte öppnas eller stängs korrekt, kontrollera om gångjärnsskårorna är rätt placerade i sina fästgångjärn.

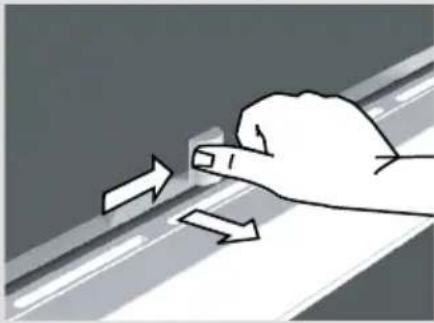

Lucklås (endast vissa modeller)

Byta ut delar på apparaten

Kontrollera alltid att gångjärnens fästklämmor sitter ordentligt i sina fästen när du sätter på luckan. Annars kan huvudgångjärnet som drivs med en stark fjäder frigöras när som helst då man installerar eller tar bort luckan. Risk för personskada.

• Ugnsluckan har ett lås som hindrar att den öppnas förrään läset har frigjorts. Du öppnar lucklåset genom att trycka lätt med tummen åt höger och samtidigt dra luckan utåt.
• När ugnsluckan är stängd, återgår lucklåset automatiskt till sitt ursprungsläge.

Obs! Om lucklåset levereras med apparaten, sätt fast det under apparatens kontrollpanel i enlighet med installationsinstruktionerna som medföljer läset.

Ugnens lampbas och sockel är under spänning. Det fi nns risk för elstöt!

Innan du byter ut lampan i ugnen, koppla bort apparaten från nätströmmen genom att ta ur säkringarna eller slå ifrån huvudströmbrytaren.

Ugnsglödlampa

(endast vissa modeller)

Ugnsglödlampan anses vara en förbrukningsdel och omfattas inte av garantin. Byt ut glödlampan mot en ny glödlampa med följande specifi kationer: sockel E 14, 230 V, 25 W, 300°C.

- Skruva loss glasskyddet motsols, byt ut glödlampan och sätt tillbaka glasskyddet.

Glödlampor som används i denna apparat är speciallampor som valts endast för användning i hushållsapparater. De är inte lämpliga för rumsbelysning i hemmet.

Speciella varningar och felrapporter

Under garantiperioden får reparationer endast utföras av servicetekniker som auktoriserats av apparatens tillverkare.

Innan reparationen påbörjas måste apparaten kopplas bort från nätströmmen genom att du tar ur säkringen eller kopplar bort huvudströmsladden från vägguttaget.

Ej auktoriserade åtgärder och reparationer kan orsaka risk för elstöt och kortslutning. Försök dig därför inte på något sådant på egen hand. Överlåt sådana uppgifter åt en expert eller en auktoriserad servicetekniker.

Vid smärre fel eller problem med apparatens funktioner, läs igenom följande instruktioner för att se om du kan åtgärda det själv.

Viktigt

Ett besök av en servicetekniker under garantiperioden kommer att debiteras dig om apparaten inte fungerar pga. felaktig användning. Spara dessa instruktioner på en lättåtkomlig plats. Om du överlåter apparaten till en annan person, ska även instruktionerna medfölja.

Här följer några råd om hur du kan åtgärda vanliga problem.

Sensorer svarar inte, displayen har hängt sig.	Koppla bort apparaten från nätströmmen några minuter (ta ut säkringen eller slå ifrån huvudströmbrytaren); anslut därefter apparaten till nätströmmen igen och slå på ugnen.
Huvudsäkringen utlöses gång på	Ring en servicetekniker!
Ugnsbelysningen fungerar inte.	Läs om hur du byter ugnsglödlampan i avsnittet “Byta ut delar på apparaten”.
Ugnen blir inte varm...	Har du ställt in temperaturoch användningsläge på rätt sätt?Är ugnsluckan stängd?
Bakverk blir inte ordentligt gräddade...	Har du tagit bort fettfi ltret?Följde du instruktionerna och tipsen i avsnittet “Bakning”?Följde du instruktionerna i bakningstabellen noga?
Programtimern visar konstiga siffror eller sätts på/stängs av okontrolelrat.	Om programtimern inte fungerar som den ska, koppla, bort spisen från nätströmmen några minuter (ta ur säkringen eller slå ifrån huvudströmbrytaren). Anslut därefter spisen till nätströmmen på nytt och ställ in klockslaget.
Programtimerdisplayen blinker.	Det har varit strömavbrott eller så anslöts spisen just till nätströmmen. Alla inställda tidsangivelser har raderats.Ställ in klockslaget för att kunna använda apparaten.När tillagningstiden är slutförd, stängs ugnen av och klockan blinkar. Ta ut rätten från ugnen och stäng av klockan.

Användningskontrollampan lyser inte...

• Har du aktiverat alla nödvändiga kontroller?
• Har nätströmmens huvudsäkring gått?
• Är temperaturinställningsvredet och väljarvredet för användningsläge rätt inställda?

Om problemet kvarstår trots att du följt instruktionerna ovan, ring till en auktoriserad servicetekniker. Eliminering av evetuella fel eller garantianspråk som uppstått pga. felaktig anslutning eller felaktig användning av apparaten, omfattas inte av vår garanti. I sådana fall får användaren själv stå för reparationskostnaderna.

Instruktioner för installation och anslutning

Viktiga varningar

• Endast en behörig expert får ansluta apparaten.
• Apparaten ska vara försedd med en anordning som kopplar bort den från alla poler i hemmets elnät (en omnipolär omkopplare) med minst 3 mm avstånd mellan kontakterna i öppen position. LS-omkropplare eller säkringar är lämpliga.
• För anslutning av apparaten, används gummiströmsladdar (typ HO5RR-F med grön/gul jordledning, PVC-isolerad (typ HO5VV-F med grön/gul jordledning) eller andra motsvarande eller högre klassade kablar.
• Faner, lim eller plastyta på inredningsdelen intill spisen ska vara värmetålig ( >75^ ). Om faner inte tål höga temperaturer, kan det deformeras.
• Förpackningsmaterial (plastfolie, polystyrene osv.) måste hållas utom räckhåll för barn, eftersom det annars kan utgööra en risk för dem. Små delar kan sväljas av barn, och plastfolie utgör en kvävningsrisk.

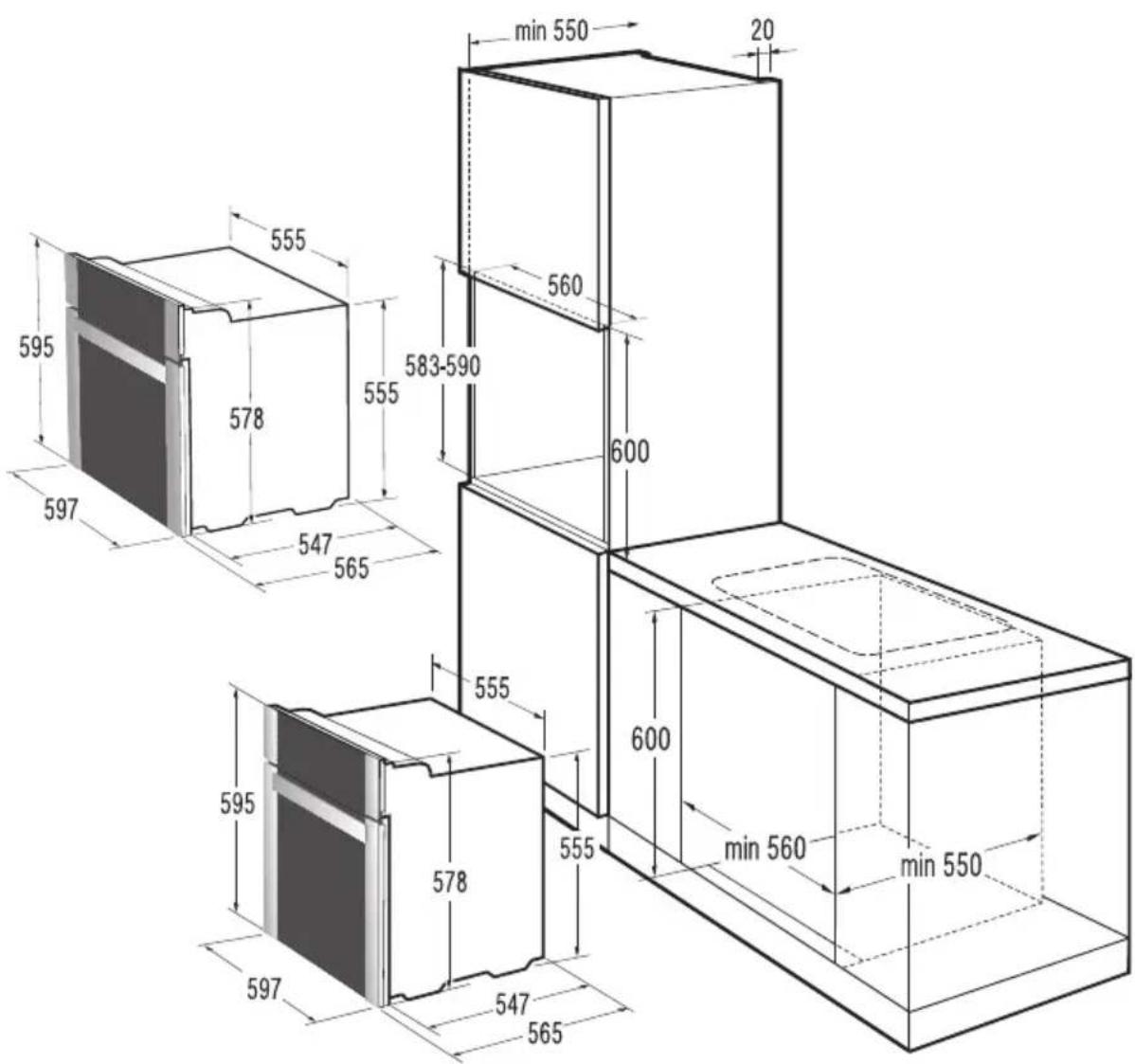

Installation

• Faner eller annat ytskikt på den köksinredningsdel som apparaten byggs in i ska behandlas med värmetåligt lim (100°C); annars kan de bli missfärgade eller deformerade.
• Före installation av apparaten, ta bort den bakre väggen på den köksinredningsdel som apparaten byggs in i, längs hela utskärningen.
• Installationsutskärningen ska vara dimensionerad enligt fi guren.
• Köksinredningsdelens bottenpanel (max. 530 mm) ska alltid vara kortare än sidoväggarna för att möjliggöra tillräcklig luftcirkulation.
• Kontrollera att den köksinredningsdel som apparaten byggs in i är plan med ett vattenpass.

• Den köksinredningsdel som apparaten byggs in i måste säkras mot rörelse, dvs. fästas vid en angränsande inredningsdel.

• Tryck in apparaten i köksinredningsdelen tillräckligt längt för att skenorna för skruvarna som sätts in i ugnsamens hål placeras mot köksinredningsdelens sidoväggar.

• När apparaten sätts fast, kontrollera att skruvarna inte sitter för hårt eftersom det kan skada köksinredningsdelen eller apparatens emaljbeläggning.

min 550 20 560 583-590 578 555 595 597 547 565 600 555 595 578 555 600 min 560 min 550 597 547 565

Elanslutning

Apparaten får enbart anslutas till nätströmmen av en auktoriserad servicetekniker eller en behörig elektriker! Felaktig anslutning kan resultera i skada på eller förstörelse av respektive delar av apparaten. I sådana fall gäller inte garantin.

• Öppna anslutningsklämman med en skruvmejsel, enligt figuren på skyddet.
• Spänningen (230V mot N) i nätströmmen i ditt hem måste kontrolleras av en expert med lämplig utrustning!
• Anslutningsbryggor måste placeras i enlighet med nätströmsanslutningen!
• Före anslutningen måste man kontrollera att den spänning som anges på märkplåten stämmer överens med nätspänningen.
• Strömsladden ska vara minst 1,5 meter, så att apparaten kan anslutas innan den skjuts in mot väggen.
• Strömsladdens längd ska justeras på ett sådant sätt att om sladden skulle utsättas för dragbelastning, blir det jordledningen som belastas i stället för strömledningarna.

Procedur

• Använd en skruvmejsel för att öppna skyddet till anslutningsterminalen baktill på apparaten. Lossa de två klämmorna enligt fi guren på skyddet till anslutningsterminalen.
• Strömsladden måste föras in i avlastningsanordningen som skyddar sladden från att dras ut. Om avlastningsanordningen inte sitter på plats ännu, montera den på ett sådant sätt att den sitter fast i anslutningsterminalhuset i ena änden.
• Anslut därefter apparaten enligt instruktionerna i fi gurerna. Om nätverksspänningen skiljer sig, ska anslutningsbryggorna bytas ut.
• Fäst avlastningsanordningen ordentligt och stäng skyddet.

Ledningsfärger

L1, L2, L3 = externa ledningar under spanning. Vanligtvis är ledningsfärgerna svart, svart, brun.

N = neutral ledning, vanligtvis blå.

Kontrollera att N-ledningen är korrekt ansluten!

PE = skydds- eller jordledning, vanligtvis grön-gul.

Märkplåt

A Serienummer
B Kod
C Modell
D Typ
E Varumärke
F Teknisk information
G Indikationer/symboler för efterlevnad

VI FÖRBEHÄLLER OSS RÄTTEN ATT GÖRA ÄNDRINGAR SOM INTE PÅVERKAR APPARATENS FUNKTIONALITET.

Instruktioner för användning av apparaten fi nns även på vår webbplats på www.gorenje.com
