BRUKSANVISNING QCE730-1 HUSQVARNA

läs igenom denna bruksanvisning noga och spara den för senare behov.

Lämna över denna bruksanvisning till en eventuell ny ägare av produkten.

Följande symboler användes i texten:

Vaming! Anvisningar för Din personliga säkerhet.

Observera! Anvisningar för att undvika skador på produkten.

Anvisningar och praktiska tips

Miljöinformation

Innehåll

Bruksanvisning 4

Beskrivning av produkten 6

Tillbehör till ugnen.... 8

Innan produkten används första gången 8

Första rengöringen 8

Ugnens betjäning 9

Att sätta på och stänga av ugnen....9

Ugnsfunktioner 10

Insättning av galler, plåt och långpanna 11

Mekaniskt lucklås 12

Användningsområden, tabeller och tips.... 13

Bakning.... 13

Baktabell 15

Tabell för ugnsrätter.... 17

Tabell för djupfrysta färdigrätter.... 17

Stekning 18

Stektabell 18

Grillning.... 20

Grilltabell 20

Gratinering 21

Konservering.... 22

Torkning 23

Rengöring och skötsel 24

Ugnens utsida.... 24

Ugnsutrymme 24

Tillbehör 24

Ugnsstegar 25

Ugnsbelysning 26

Ugnens tak 27

Ugnslucka.... 28

Ugnsluckans glas 29

Vad gör man när .... 31

Garanti 32

Konsumentkontakt 32

Service och reservdelar 35

Bruksanvisning

Denna produkt är godkännd enligt följande EU-direktiv:

-73/23/EWG från 19.02.1973 lågspännings-direktiv

-89/336/EWG från 03.05.1989 EMV-direktiv inklusive ändrings-direktiv 92/31/EWG

-93/68/EWG från 22.07.1993 CE-märknings-direktiv

El-säkerhet

• Ugnen får endast anslutas av en behörig elektriker.
• Vid störningar eller skador på ugnen: Tag ur säkringen och slå från ugnen.
• Reparationer av ugnen får endast utföras av en fackman. Vid felaktiga reparationer finns stor risk för skador. Vid behov av reparation, vänd Dig till Electrolux Service eller Din fackhandlare.

Säkerhet för barn

- Lämna aldrig småbarn utan tillsyn medan ugnen är på.

Säkerhet under användningen

• Den här ugnen får användas endast i hushållet till normal kokning, stekning och gräddning av maträtter.
• Var försiktig när du ansluter elektriska apparater till vägguttag i närheten av ugnen. Se till att anslutningsledningarna inte kommer i kontakt med eller kläms fast under den heta ugnsluckan.
• Varning: Risk för brännskador! Ugnsutrymmet blir hett när ugnen är på.
• Om du använder alkoholhaltiga ingredienser i ugnen, så kan det eventuellt bildas en lättantändlig alkohol-luftblandning. Öppna i så fall luckan försiktigt. Se till att inte ha glöd, gnistor eller öppen eld i närheten.

Enligt de senaste vetenskapliga rönen kan en kraftig stekning av livsmedel, speciellt med produkter som innehåller stärkelse, innebära en hälsorisk genom att akrylamid bildas. Därför rekommenderar vi att tilllaga vid lägsta möjliga temperatur och att inte steka maträtter för hårt.

Så undviker Du skador på ugnen

• Lägg inte ut aluminiumfolie i ugnen och ställ ingen bakplåt, kastrull etc på ugnsbotten, då ugnens emalj skadas av den hetta som uppstår.
• Fruktsaft, som droppar från en plåt, efterlämnar fläckar, som inte går att ta bort. Använd en långpanna för mycket fuktiga kakor.
• Belasta inte den öppna ugnsluckan.
• Häll aldrig vatten direkt i den heta ugnen. Det kan uppstå skador och missfärgningar på emaljen.
• Vid påverkan av våld, framför allt på luckans kanter, kan glaset gå sönder.
• Förvara inga brännbara föremål i ugnen. De kan ta eld då ugnen slås på.
• Förvara inga fuktiga livsmedel i ugnen. Emailjen kan skadas.

Anvisning för emaljbeläggning

Efter en tids användning av ugnen kan färgförändringar uppstå i emaljen, dessa påverkar dock inte ugnens normala användning.

De utgör heller inget fel som täcks av garantibestämmelserna.

Avfallshantering

Förpackningsmaterial

Förpackningsmaterialet är miljövänligt och kan återanvändas. Plastdelarna är märkta, till exempel >PE<, >PS<, etc. Lämna förpackningsmaterialet vid de kommunala återvinningsstationerna i därför avsedda behållare.

Avfallshantering när produkten är utsliten

Symbolen 📋 på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

Varning: Gör den utslitna ugnen obrukbar, så att den blir helt ofarlig, innan den lämnas till återvinning.

Skilj ugnen från elförsörjningen och ta bort elkabeln från den.

Beskrivning av produkten

Bild på hela ugnen

Manöverpanel Luckhandtag Glaslucka

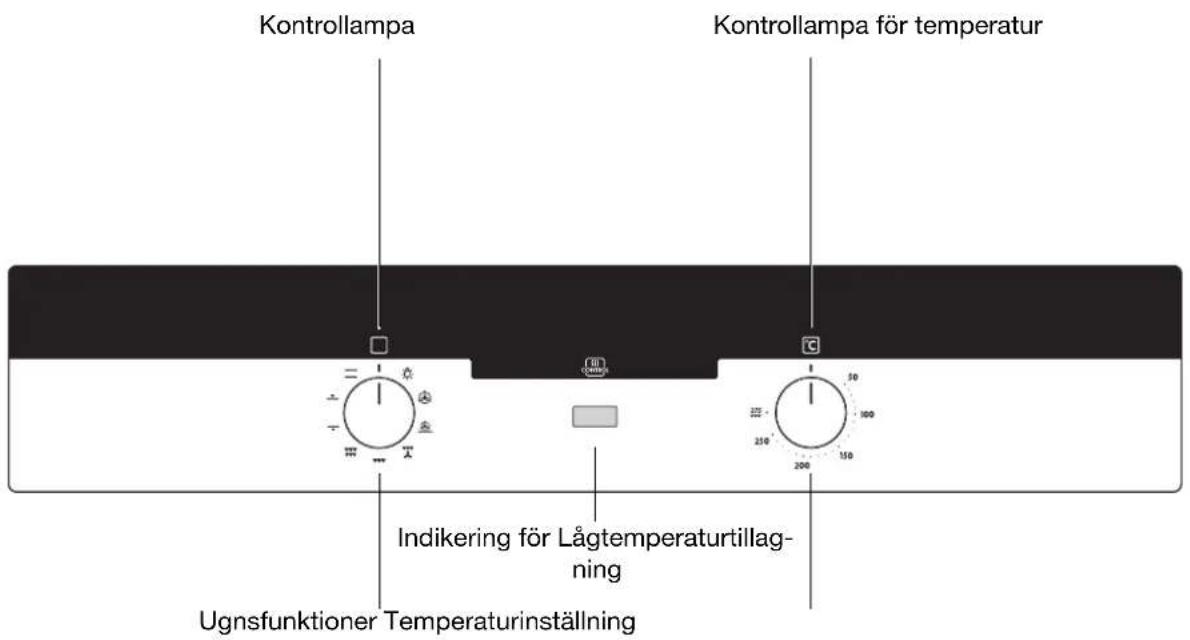

Panel

Kontrollampa Kontrollampa för temperatur Indikering för Lågtemperaturtillag- ning Ugnsfunktioner Temperaturinställning

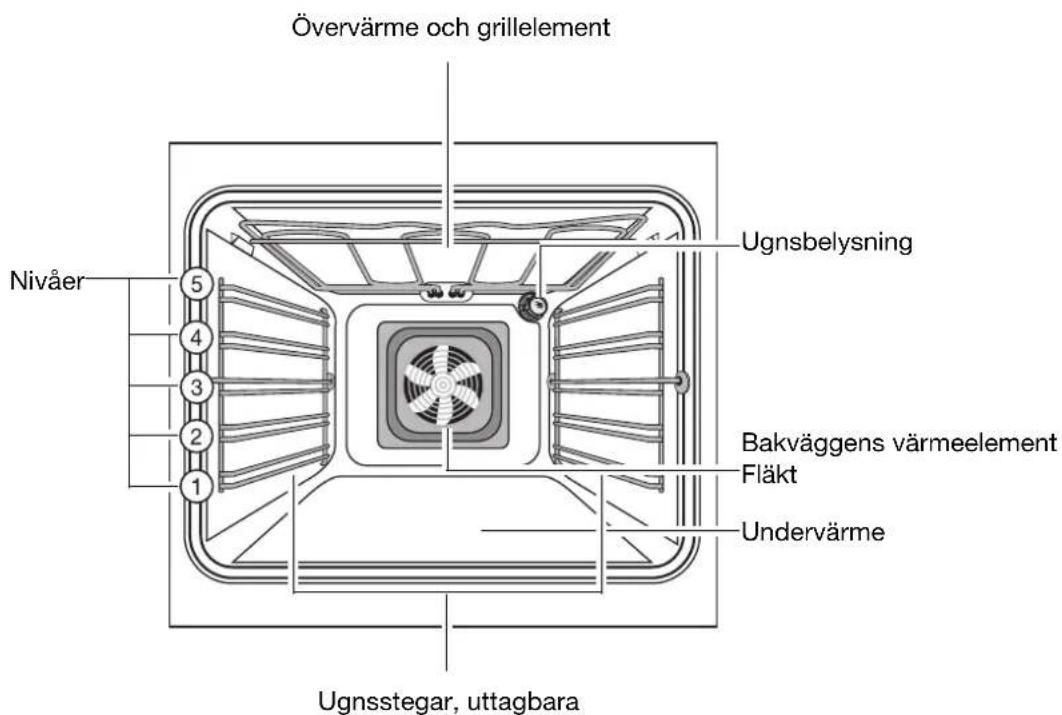

Ugnsutrustning

Övervärme och grillelement Nivåer 5 4 3 2 1 Ugnsbelysning Bakväggens värmeelement Fläkt Undervärme Ugnsstegar, uttagbara

Tillbehör till ugnen

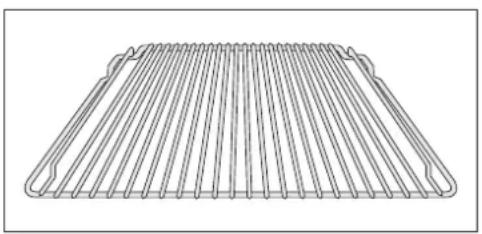

Ugnsgaller

För kärl, kakformar, stekar och grillbitar

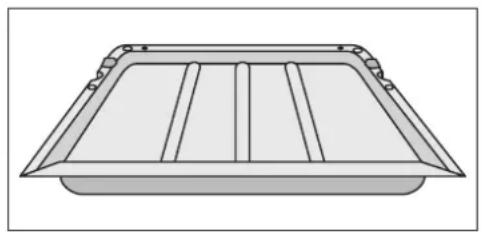

För mjuka kakor, småkakor, bröd och bullar.

För stekning eller som uppsamlingsfat för fett.

Innan produkten används första gången

Första rengöringen

Rengör ugnen noga innan du använder den första gången.

Observera: Använd inga starka eller slipande rengöringsmedel! Ytan skulle kunna skadas.

Använd helt vanliga rengöringsmedel till metallfronten.

1. Ställ ugnsfunktionsvredet på Belysning
2. Ta ut allt tillbehör och ugnsstegarna och rengör dem i varmt vatten med handdiskmedel i.
3. Tvätta också ur och torka av ugnen med varmt vatten med diskmedel i.
   4.Tvätta av fronten med en fuktig trasa.

Ugnens betjäning

Ugnen har "pop-out" vred för ugnsfunktioner och temperaturval. Tryck på lämpligt vred för nyttjande. Vredet stannar då i utdraget läge.

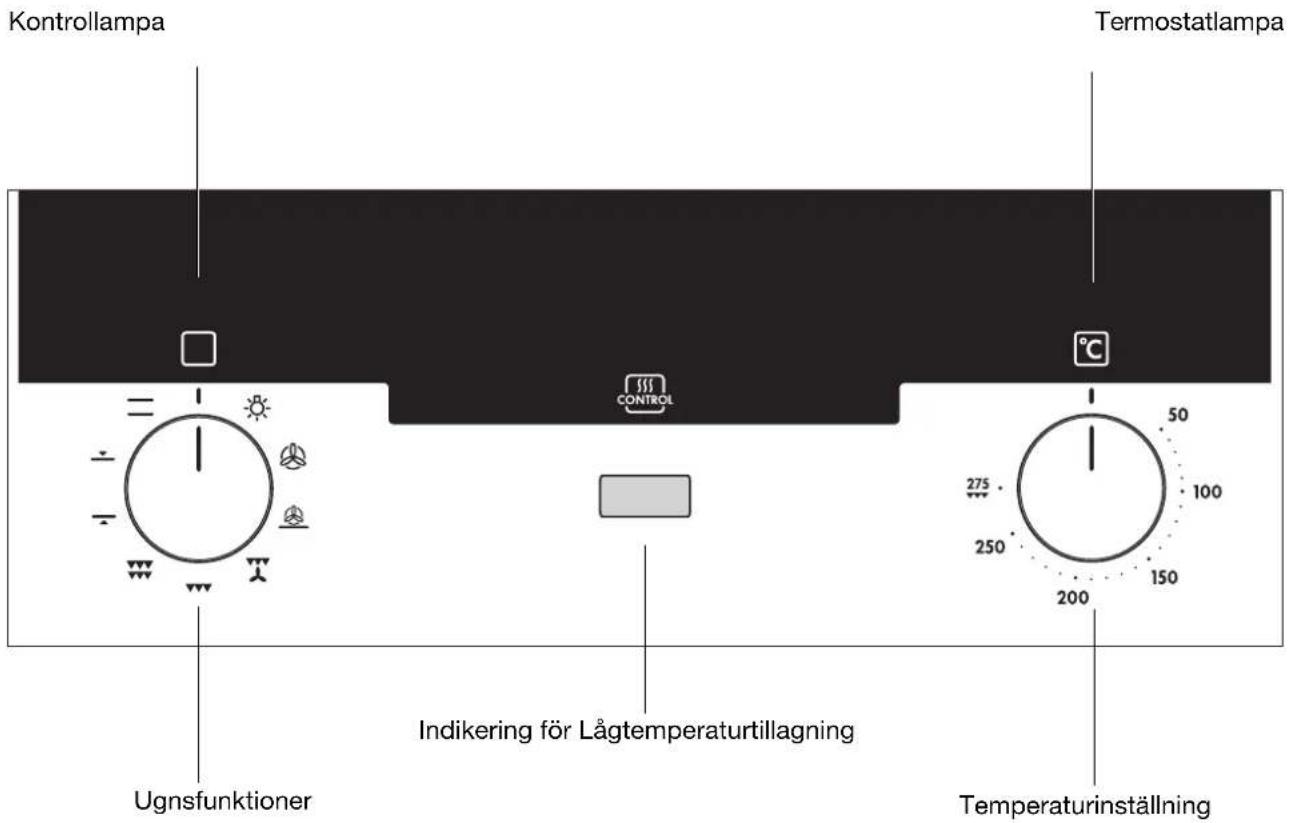

Att sätta på och stänga av ugnen

Kontrollampa Termostatlampa CONTROL °C Ugnsfunktioner Indikering för Lågtemperaturtillagning 275 250 150 200 50 100 Temperaturinställning

1. Ställ vredet för ugnsfunktioner på den önskade funktionen.
2. Ställ temperaturvredet på den önskade temperaturen.

Kontrollampan lyser när ugnen användes.

Kontrollampan för temperatur lyser så länge ugnen värms upp.
3. Ställ vreden för ugnsfunktion och temperaturinställning i läge FRÅN för att stänga av ugnen.

Kylfläkt

Fläkten slås automatiskt på för att hålla ugnens väggar kalla. Efter att ugnen har stängts av fortsätter fläkten att gå för att kyla av ugnen, fläkten stängs därefter av automatiskt.

Lågtemperaturtillagning CONTROL

Med denna funktion kan energi sparas genom att eftervärmen utnyttjas.

När ugnen har slagits från lyser indikeringen Lågtemperaturtillagning Så länge indikeringen lyser är ugnens temperatur tillräcklig hög för att slutföra tillagningen.

Därefter slocknar indikeringen.

Som tumregel gäller: Vid längre tillagningstider kan ugnen stängas av ca 10 minuter före tillagningstidens slut.

Funktionen Lågtemperaturtillagning kan användas med ugnsfunktionerna Över-/undervärme Varmluft och Gratinering. Det är meningsfullt att använda funktionen Lågtemperaturtillagning när ugnen har varit igång i minst 30 minuter med minst 160°C.

Ugnsfunktioner

Följande funktioner finns att välja:

Ugnsfunktion Användning		Grillelement/fläkt
	Ugnsbelysning Med denna funktion kan Du lysa upp ugns-utrymmet, till exempel vid rengöring.		---
	Varmluft	För stekning ochbakning på upp till tre ni-våersamtidigt.Ställ in ugnstemperaturen20-40 °C lägre än vidÖver-/Undervärme.	Ringelement och fläkt
	Pizza, paj För bakning på	en nivå av rätter som skall haen stark färg och en knaprig botten.Ställ in ugnstemperaturen 20-40 °C lägre änvid Över-/undervärme.	Varmluft och undervärme
	Gratinering	Förstekningav större köttstycken eller få-gel på en nivå. Funktionen lämpar sig ävenförgratinering.	Grill och fläkt
	Mingrill	För grillning av platta livsmedel som läggs imitten på gallretoch för rostning av bröd.	Grill
	Maxgrill	För grillning av platta livsmedel i störremängdoch för rostning av bröd.	Grill och övervärme
	Övervärme	För extra färgsättningav bakverk och förpuddingar.	Övervärme
	Undervärme	För efterbakning av kakor med knaprigabottnar.	Undervärme
	Över-/undervärme	Förbakning och stekning på en nivå.	Över-/undervärme

Insättning av galler, plåt och långpanna

Tippsäkring

Alla insättningsdelar är på vänster och höger sida försedda med en liten utbuktning. Denna utbuktning fungerar som tippsäkring och skall alltid peka bakåt.

Insättning av plåt eller långpanna:

Tippsäkringen skall peka bakåt.

Insättning av galler:

Sätt in gallret så att de båda styrpinnarna pekar uppåt. Tippsäkringen skall peka neråt och ligga längst in i ugsutrymmet.

Insättning av galler, plåt eller långpanna:

Vid samtidig användning av galler och plåt eller långpanna skall gallrets tippsäkring sitta exakt i utbuktningarna på plåten eller långpannan.

Lucklåset är inaktiverat vid leveransen.

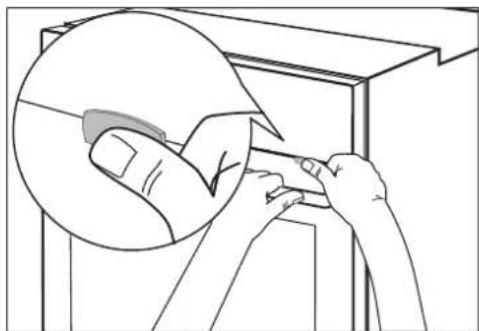

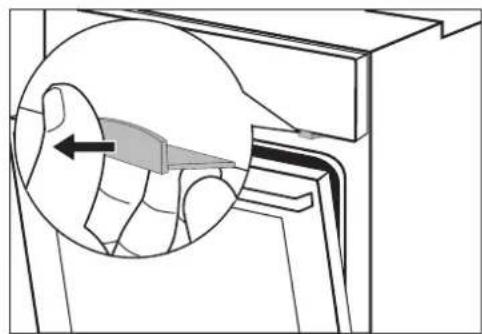

Aktivering av lucklåset

Dra spärren framåt, tills att den hakar i.

1.Tryck till luckan.
2.Tryck på spärren och håll den intryckt.
3.Öppna luckan.

Stängning av ugnsluckan

Stäng luckan utan att trycka in spärren.

Det mekaniska lucklåset fungerar även när ugnen stängts av.

Användningsområden, tabeller och tips

Bakning

Ugnsfunktion: Varmluft eller Över-/undervärme

Bakformar

• För Över-/undervärme □lämpar sig formar av mörk metall och belagda formar.
• För Varmluft är även ljusa metallformar lämpliga.

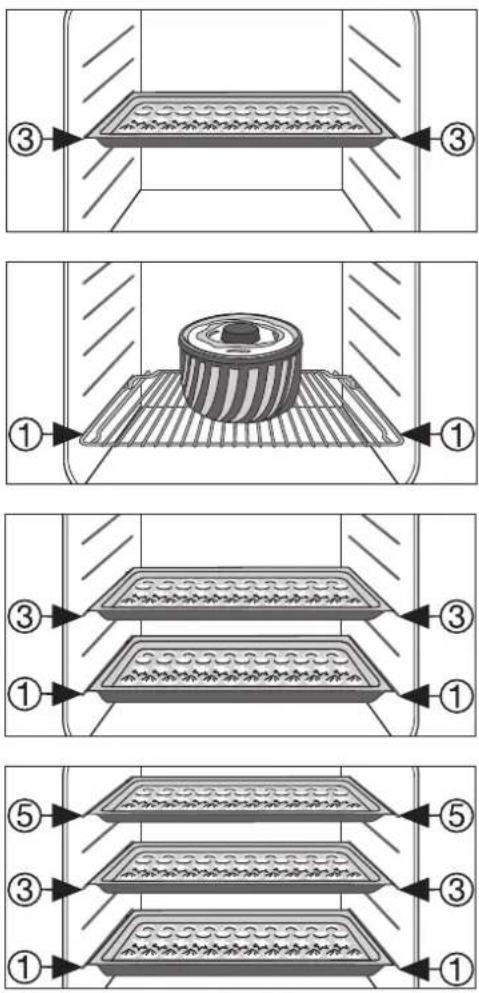

Nivåer

• Bakning med Över-/undervärme är möjligt på en nivå.
  •Med Varmluft ☑an Du baka på upp till 3 plåtar småkakor:

1 plåt: till exempel Nivå 3

1 bakform: till exempel Nivå 1

2 plåtar: till exempel Nivå 1 och 3

3 plåtar: Nivå 1, 3 och 5

Allmänna anvisningar

• Sätt in plåten med den nedåtlutande kanten framåt!
• Du kan med Över-/undervärme eller Varmluft samtidigt baka två formar bredvid varandra på gallret. Gräddningstiden blir bara obetydligt längre.

Plåtarna kan slå sig under gräddningen, om du lagt djupfrysta varor på dem. Det beror på den stora temperaturskillnaden mellan de djupfrysta varorna och den varma ugnen. Plåtarna återfår sin form igen efter att de kallnat.

Anvisningar för baktabellerna

I tabellerna hittar du lämpliga temperaturer, gräddningstider och nivåer för ett urval av rätter.

• Temperaturerna och gräddningstiderna är riktvärden, eftersom de är beroende av degens sammansättning och mängd samt bakformen.
• Vi rekommenderar, att Du ställer in den lägre temperaturen första gången och först vid behov väljer en högre temperatur, till exempel om Du önskar en starkare färgsättning eller om gräddningen tar för lång tid.
• Hittar du inte konkreta uppgifter för ett eget recept, använd då uppgifter för ett liknande bakverk.
• Gräddningstiden kan förlängas med cirka 10-15 minuter om Du gräddar mjuka kakor på plåtar eller i formar på flera nivåer.
• Grädda fuktiga bakverk (till exempel pizza, fruktkaka etc) på en nivå.
• Höjdskillnader på det som skall gräddas kan leda till ojämn färgsättning i början av gräddningen. Ändra i så fall inte temperaturinställningen. Färgskillnaderna jämnar ut sig under gräddningens gång.

Vid längre gräddningstider kan Du stänga av ugnen ca 10 minuter innan gräddningstiden gått ut, för att utnyttja eftervärmen.

Om inget annat anges, gäller tabellerna för in-sättning i kall ugn.

Baktabell

Bakning på en nivå

Typ avbakverk	Ugnsfunktion Nivå			Temperatur°C	Tidtim: min
Bakverk i formar
Mjuk kaka, tung Varmluft 1 150-160-20-50-1:10
Sandkaka/fruktakaka Varmluft 1 140-360-1:10-1:30
Mjuk kaka, lätt Varmluft 1 160-170-25-0:45
Tårtbotten av mördeg Varmluft 3 170-180				1)	0:10-0:25
Tårtbotten av sockerkaka Varmluft 3150-170 0:20-0:25
Formbröd Över-/undervärme 1 170-190 0:40-1:00
Smulpaj (2formar ∅20cm, diagonalt insatta)		Varmluft 1 180-190 0:25-0:35
Äppelpaj (2formar ∅20cm, diagonalt insatta)		Över-/undervärme 1 190-210 0:35-0:50
Paj med mycket fyllning (till ex-empel Quiche Lorraine)		Varmluft 1 160-180 0:45-1:10
Cheese cake		Över-/undervärme 1 170-190 1:00-1:30
Bakverk på bakplåtar
Vetefläta-/krans		Över-/undervärme 3 170-190 0:30-0:40
Vetebullar Över-/undervärme 3 200-220				1)	0:10-0:15
Bröd (rågbröd)-först-sedan		Över-/undervärme 1		2301)160-180	0:250:30-1:00
Petits-choux/bakelser		Över-/undervärme 3 160-170		1)	0:15-0:30
Rulltårta		Över-/undervärme 3 220-240		1)	0:06-0:10
Portionsbröd, småfranska		Varmluft 3 170-190		1)	0:15-0:25
Muffins		Över-/undervärme 3 180-200		1)	0:12-0:30
Matbröd, ljust2)		Varmluft 3 150-170		1)	0:30-0:50
Hålkakor, tekakor		Varmluft 3 190-210		1)	0:15-0:30
Pizza (med mycket fyllning)2		Varmluft 1 180-200		1)	0:30-1:00
Pizza (tunn)		Varmluft 1 200-220		1)	0:10-0:25
Småkakor
Mördegskakor		Varmluft 3 150-160 0:06-0:20
Flarn		Varmluft 3 150-160 0:15-0:20
Maränger		Varmluft 3 80-100		2:00-2:30
Makroner		Varmluft 3 100-20 0:30-0:60
Pepparkakor		Varmluft 3 160-170		1)	0:08-0:15
Smördegskakor Varmluft 3 170-180				1)	0:20-0:30

1) Förvärm ugnen
2) Använd plåt eller långpanna

Bakning på flera nivåer

Typ av bakverk	Varmluft Varmluft			Tid tim: min
	Nivå nerifrån		Temperatur °C
	2 nivåer 3 nivåer
Bakverk på bakplåtar
Matbröd, ljust 1 / 4 --- 160-180			1)	0:35-0:60
Vetebröd 1 / 3 --- 140-160 0:30-0:45
Småfranska 1 / 4 --- 180-190			1)	0:20-0:30
Småkakor
Mördegskakor	1 / 3	1 / 3 / 5	150-160	0:15-0:35
Flarn	1 / 3 --- 160	-170 0:25-0:40
Maränger	1 / 3	---	80-100	2:10-2:50
Makroner	1 / 3 --- 100	-120 0:40-1:20
Pepparkakor	1 / 3 --- 160	-170 0:10-0:25
Smördegskakor	1 / 3 --- 170	-180	1)	0:30-0:50

1) Förvärm ugnen

Tips för bakning

Bakresultat	Möjlig orsak	Åtgärd
Kakan har för ljus botten	Fel nivå	Sätt in kakan längre ner
Kakan faller ihop (blir degig, vattenränder)	För hög baktemperatur	Sänk baktemperaturen lite
	För kort baktid	Förläng baktidenBaktider kan inte förkortas med en högre baktemperatur
	För mycket vätska i degen	Använd mindre vätskaBeakta blandningstiderna, framför allt vid användande av köksmaskiner
Kakan är för torr	För låg baktemperatur	Höj baktemperaturen
	För lång baktid	Minska baktiden
Kakan blir ojämnt brun För hög baktemperatur och för kort bak-tid		Sänk baktemperaturen och förlängbaktiden
Kakan blir inte klar inom den angivna baktiden	Degen är ojämnt fördelad	Fördela degen jämnt på plåten
	För låg temperatur	Höj baktemperaturen något

Tabell Pizza, paj

Typ av bakverk Nivå		Temperatur°C	Tid tim min
Pizza (tunn) 1 180 - 200		1)	20 - 30
Pizza (med mycket fyllning) 1 180 - 200 20 - 30
Fruktpaj, mazarinkaka 1 180 - 200 45 - 60
Spenatpaj 1 160 -180 45 - 60
Quiche Lorraine 1 170 - 190 40 - 50
Cheese cake m. mördegsbotten 1 140 - 160 60 - 90
Kesopaj m. mördegsbottent	1 140 - 160	50 - 60
Täckt äppelpaj	1 150 - 170	50 - 70
Grönsakspaj	1 160 - 180	50 - 60
Brödkakor	1 250 - 270	1)	10 - 20
Smördegstårta	1 160 - 180	1)	40 - 50
Piroger	1 180 - 200	1)	15 - 25

1) Förvärm ugnen

Tabell för ugnsrätter

Maträttt	Ugnsfunktion		Nivå	Temperatur °C	Tid tim: min
Potatisgratäng, Makaronipudding		Över-/undervärme	1	180-200	0:45-1:00
Ugnspannkaka		Över-/undervärme	1	190-210	0:25-40
Lasagne		Över-/undervärme	1	180-200	0:25-0:40
Gratinerade grönsaker ^1)		Varmluft	1	160-170	0:15-0:30
Gratinerad baguette ^1)		Varmluft	1	160-170	0:15-0:30
Söta puddingar		Över-/undervärme	1	180-200	0:40-0:60
Fiskpudding		Över-/undervärme	1	180-200	0:30-1:00
Fyllda grönsaker		Varmluft	1	160-170	0:30-1:00

1) Förvärm ugnen

Tabell för djupfrysta färdigrätter

Maträtt	Ugnsfunktion		Nivå	Temperatur °C	Tid
Djupfryst pizza		Över-/undervärme	3	Enligt tillverkarens anvisningar	Enligt tillverkarens anvisningar
Pommes frites ^1) (300-600 g)		Varmluft	3	200-220	15-25 min
Baguetter Över-/undervärme		3		Enligt tillverkarens anvisningar	Enligt tillverkarens anvisningar
Bakverk		Över-/undervärme	3	Enligt tillverkarens anvisningar	Enligt tillverkarens anvisningar

1) Anmärkning: Vänd pommes friten 2 till 3 gånger

Stekning

• Alla värmebeständiga kärl går att använda till stekning (följ tillverkarens anvisningar!).
• Stora stekar kan Du steka direkt i långpannan eller på gallret med långpanna under.
• Vi rekommenderar att steka alla magra typer av kött i en stekgryta med lock. Köttet blir då saftigare.
• Alla typer av kött, som skall ha en stekyta, kan stekas i en stekgryta utan lock.

Anvisningar för stektabellen Angivelserna i följande tabell är rikt

• Vi rekommenderar att kött och fisk som steks i ugnen väger minst 1kg.
• För att förhindra att köttsaft bränner fast, rekommenderar vi att lite vätska tillsätts i stekkärlet.
• Vänd steken vid behov (after 1/2 - 2/3 av stektiden).
  -Ös stora stekar och fåglar flera gånger under stektiden med steksky. Därigenom blir stekresultatet bättre.
• Stäng av ugnen ca 10 minuter före stektidens slut, för att utnyttja eftervärmen.

Stektabell

Sätt alltid in droplåten (långpannan) på 1. nivån.

Marrätt	Varmluft
	Temperatur i °C	Nivå		Stektid i minu-ter
		1 nivå 2 nivåer
Fläskkött
1 kg fläskstek (bit av bog/skinka, rulla-der), per cm tjocklek	150-160 1 --- 1	4-20
Kassler, per cm tjocklek 150-160 1 ---	10-15
Köttfärslimpa 160-170 1 --- 60-70
Nötkött
Nötstek, per cm tjocklek	150-160 1 --- 1	8-20
Oxfilé, per cm tjocklek	190-200^1)	1	---	6-8
Rostbiff, per cm tjocklek	190-200^1)	1 ---	8-10
Kalv
Kalvstek, per cm tjocklek	170-180 1 --- 1	4-17
Lamm
Lammbog, (1800 g)	170-180 1 ---	90
Smårätter på plåt
Korv “cordon bleu”	220-230^1)	3	4 / 1	5-8
Stekkorv	220-230^1)	3	4 / 1	12-15
Panerad schnitzel eller kotlett	220-230^1)	3	4 / 1	15-20
Köttbullar	210-220^1)	3	4 / 1	15-20
Fisk
Forell à 200-250 g	190-200 3 --- 2	0-25
4 forellfiléer (Vikt à 200 g)	170-180	3	---	20-25
Panerade gösfiléer (vikt ca 1 kg till-sammans)	190-200 3 --- 2	5-30
Fågel
Kyckling	150-160 1 --- 5	5-60
1 kg kalkonkött, per cm tjocklek	150-160 1 --- 1	1-15
Anka (2000-2500 g) 150-160 1 --- 90-120
Gås (4500 g) 150-160 1 --- 150-180

1) Förvärm ugnen

Grillning

Ugnsfunktion: Mingrill 📌 eller Maxgrill 🌐 med maximal temperaturinställning

Observera: Grilla alltid med stängd ugnslucka.

Förvärm alltid den tomma ugnen med grillfunktionen i 5 minuter!

- Använd galler med långpanna under vid grillning.

•Grilltiderna är riktvärden.

-Grillning är speciellt lämpligt för platta köttstycken och fisk.

Grilltabell

Maträtt Funktion			Tempe-ratur i °C	Droplåt (lång-panna)		Grill-galler	Grilltid i minuter
				Nivå 1. sida 2. sidor
4-8 fläskkotletter Maxgrill	275	1 4 15 10
2-4 fläskkotletter		Mingrill	275 1 4	12 12
Marinerade fläskstekar		Maxgrill	275	1	4	12	12
Tournedos, blodig		Mingrill	275	1		4	5-7	4-6
4 tournedos, medium		Maxgrill	275	1		4	6-8	5-7
2 halva kycklingar		Mingrill	250	1		4	15-20	15-20
4 halva kycklingar		Maxgrill	250	1		3	15-20	15-20
1-4 kycklingklubbor		Maxgrill 250	1 4 20 10
4-6 kycklingklubbor		Maxgrill 250	1 4 20 15
Grillkorvar, upp till 6 stycken		Mingrill	275	1	4	5-10	5
Grillkorvar, mer än 6 stycken		Maxgrill	275	1	4	5-10	5
Hela fiskar		Maxgrill 250	1 3 10 ---
Rostat bröd (utan pålägg)		Maxgrill	275	1	4	1-2	1-2

Gratinering

Maträtt	Temperatur i °C	Droppåten (långpanna)	Grillgaller	Grilltid i minuter	Vänd efter ... minuter
		Fals
Kyckling (900-1000 g)	160 1 3 50	-60 25-30
Fylld fläskrullstek (2 kg)	160 1 1 90	-95 45
Makaronpudding 180 --- 1 30 ---
Potatisgratäng 200 1 3 20-23 ---
Gnocchi, gratinerad 180 1 3 20-23 ---
Blomkål med hollandaise-sås	200 --- 3 15 ---

Konservering

• Använd bara vanliga konserveringsglas som har samma storlek.
• Glas med skruvlock eller bajonettförslutning och metallburkar är inte lämpliga att använda.
• Använd fals 1 vid konserveringen.

• Använd långpannan och det finns det plats för upp till sex enliters konserveringsglas.

• Konserveringsglasen ska vara lika mycket fyllda och ha klämman fastsatt.

• Ställ konserveringsglasen på långpannan, så att de inte rör vid varandra.
• Häll cirka 1/2 liter vatten i pannan., så attpannan, så att det blir tillräckligt med fuktighet i ugnen.
• Stäng av ugnen eller sänk temperaturen till 100°C när vätskan börjar bubbla i de första glasen (vid enlitersglas efter cirka 35-60 minuter, se tabellen).

Konserveringstabell

De angivna konserveringstiderna och temperaturer är riktvärden.

Det som skall konserveras	Temperatur i°C	Konservera tills det börjar bubbla i min	Fortsätt koka till 100°C i min
Bär
Jordgubbar, blåbär, hallon, mogna krusbär	160-170 35-45	---
Omogna krusbär 160-170 35-45 10-15
Frukt
Päron kvitten, plommon 160-170 35-45	10-15
Grönsaker
Morötter ^1)	160-170 50-60	5-10
Svamp ^1)	160-170 40-60	10-15
Gurka 160-170 50-60 ---
Blandade pickles 160-170 50-60	15
Kålrabbi, ärtor, sparris	160-170 50-60	15-20
Bönor 160-170 50-60 ---

1) Låt stå i frånslagen ugn

Torkning

• Använd smör-eller bakpapper på galler.
• Bästa resultatet erhålls om ugnen stängs av efter halva torkningstiden, öppna luckan och låt ugnen kylas av under natten.
  •Torka därefter färdigt.

Det som skall torkas Temperatur i °C

Nivå1 nivå 2 nivåer

Tid i timmar (riktvärde)

Grönsaker

Bönor 60-70 3	1 /	4	6	-	8
Paprika (strimlor) 60-70 3	1	/	4	5	-
Soppgrönsaker 60-70 3	1	/	4	5	-
Svampar 50-60 3	1 /	4	6	-	8
Kryddörter 40-50 3	1 / 4	2-3

Frukt

Plommon	60-70	3	1 / 4	8-10
Aprikoser	60-70	3	1 / 4	8-10
Äppelbitar	60-70 3	1	/	4 6
Päron	60-70 3	1	/	4 6

Rengöring och skötsel

Vaming: Vid rengöring skall ugnen vara frånslagen och kall.

Vaming: Rengöring av ugnen med ångstråle- eller högtryckstvätt är av säkerhetsskäl inte tillåtet!

Observera: Använd inga skurmedel, skarpa rengöringsmedel eller skrapande föremål.

Ugnens utsida

• Torka av ugnens framsida med en mjuk duk och varmt vatten med diskmedel.
• Använd vanliga rengöringsmedel till metallytorna.

Ugnsutrymme

Rengör ugnen efter varje användning. Därigenom är det lättare att ta bort smuts och den bränner inte fast.

1. Slå på ugnsbelysningen vid rengöring.
2. Torka ur ugnen efter varje användning med diskmedel och vatten och låt torka.

Hårt sittande smuts tas bort med speciellt ugnsrengöringsmedel.

Observera: Var vänlig beakta tillverkarens anvisningar vid användning av ugnsspray!

Tillbehör

Diska och torka av alla delar (galler, bakplåt) ordentligt efter varje gång som de använts. Lägg dem i vatten en liten stund för att lättare få dem rena.

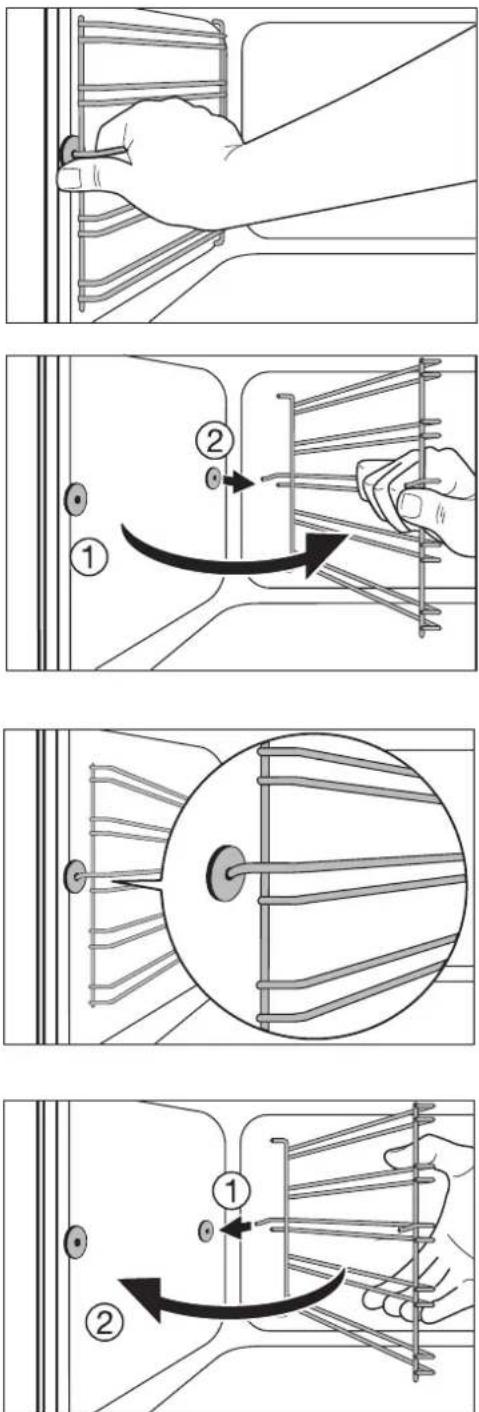

Ugnsstegar

Det går att ta bort ugnsstegarna på både den högra och den vänstra sidoväggen i ugnen för att bättre kunna rengöra sidoväggarna.

Borttagning av ugnsstegar

Dra först ut stegen framtill från ugnens sida (1) och häng sedan av den baktill (2).

Isättning av ugnsstegar

Viktigt! Styrstavarnas avrundade ändar måste peka framåt!

Montera ugnsstegen igen genom att först hänga i den baktill (1) och sedan sticka in den framtill och därefter trycka till (2).

Ugnsbelysning

Varning: elektrisk stöt! Innan du byter ugns-lampan:

-Stäng av ugnen!

-Skruva ut alternativt slå av säkringarna i säkringsskåpet.

Lägg en trasa på ugnens botten som skydd för både lampan och glaset.

Byte av ugnslampan/rengöring av skyddsglaset

1. Ta bort skyddsglaset genom att vrida det åt vänster och rengör det.
   2.Om nödvändigt:
   Byt ut ugnsbelysningen 40 W, 230 V, 300 °C, värmebeständig.
2. Sätt tillbaka skyddsglaset.

Det övre elementet kan fällas ned, så att det går lättare att rengöra ugnens tak.

Nedfällning av element

Vaming: Fäll ned elementet endast när ugnen är avstängd och det inte finns någon risk för brännskador längre!

1. Ta bort ugnstegarna.
2. Ta tag i elementet framtill och dra det framåt förbi präglingen på ugnens innervägg.
3. Elementet faller nu ner.

Vaming: Tryck inte elementet neråt med våld! Elementet skulle kunna gå av.

Rengöring av ugnens tak

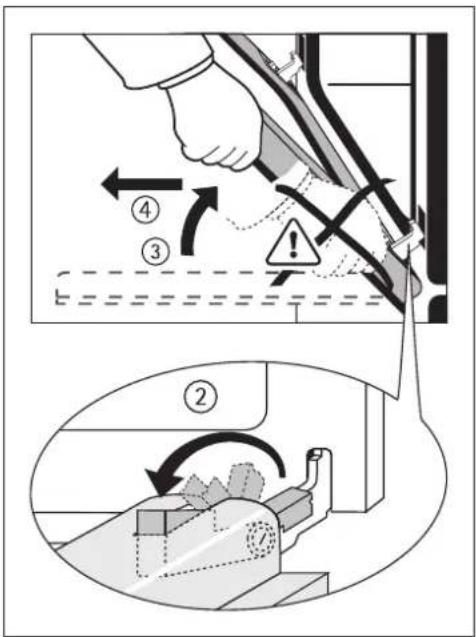

Fastsättning av element

1. För tillbaka elementet till ugnens tak.
2. Dra elementet framåt mot fjäderkraften och för det förbi präglingen.
   3.Låt det haka i i hållaren.
   4.Sätt tillbaka ugnsstegarna.

Varning: Elementet måste på båda sidorna ligga ovanför präglingen på ugnens innervägg och vara korrekt ihakat.

För rengöring är det möjligt att ta bort ugnsluckan.

1.Öppna ugnsluckan helt.
2. Fäll ut klämspaken på båda luckgångjärnen helt.
3. Ta tag i luckans sidor med båda händerna och stäng den till ungefär 3/4, förbi motståndet.
4. Dra bort luckan från ugnen (försiktigt,: den är tung!).
5. Lägg luckan på ett mjukt, jämnt underlag med utsidan neråt, för att undvika repor.

1. Ta tag i luckans sidor med båda händerna från handtagssidan sett.
   2.Håll luckan i ca 60°vinkel.
2. Skjut in gångjärnen så långt som möjligt samtidigt i de båda urtagen till höger och vänster nertill på ugnen.
   4.Lyft upp luckan till motståndet och öppna den sedan helt.
3. Fäll tillbaka klämspaken på båda gångjärnen till sina ursprungliga lägen.
4. Stäng ugnsluckan.

Ugnsluckan är utrustad med tre glasskivor bakom varandra. De innersta skivorna är borttagbara för att kunna rengöras.

Varning: Utför principiellt följande steg endast på en avhängd ugnslucka! Om luckan är ihängd kan den slå igen och eventuellt skada dig på grund av att dess vikt minskar när du tar ut glasen.

Observera: Glaset kan spricka vid våld, speciellt mot dess kanter.

Demontering av luckans övre glas

1. Häng av ugnsluckan och lägg den på ett mjukt och jämnt underlag med handtaget neråt.
2. Ta tag i den övre glasskivan i den nedre kanten och skjut den mot fjädertrycket i riktning mot ugnsluckans handtag, tills att den är fri nertill (①).
   3.Lyft upp skivan en aning nertill och dra ut den (②).

1. Ta tag i den mellersta glasskivan i den nedre kanten och skjut den i riktning mot ugnsluckans handtag, tills att den är fri nertill (①).
   2.Lyft upp skivan en aning nertill och dra ut den (②).

1. För in det mellersta glaset snett uppifrån i ugnsprofilen på handtagssidan (①).
2. Sänk ner den mellersta glasskivan och skjut den i riktning mot luckans underkant tills att det tar emot under den nedre hållaren (②).

Montering av luckans övre glas

1. För in det övre glaset snett uppifrån i ugnsprofilen på handtagssidan (①).
2. Sänk ner glasskivan. Lägg skivan mot fjäderkraften på handtagssidan framför fasthällningsprofilen på luckans underkant och skjut den under fasthällningsprofilen (②).

Glasskivan måste sitta fast!

Häng tillbaka ugnsluckan igen

Vad gör man när ...

Problem Möjlig orsak	Åtgärd
Ugnen värms inte upp Ugnen är inte	tillslagen Slå till ugnen
	De nödvändiga inställ-ningarna är inte gjorda	Kontrollera inställningarna
	Säkringen i fastighetens elcentral (säkringsskåpet) har löst ut	Kontrollera säkringar. Om säkringarna utlöser flera gånger, kontakta då en auktoriserad elinstallatör.
Ugnsbelysningen fungerar inte Ugns	lampan är trasig Byt ugnslampa

Vänd Dig till Din fackhandlare eller Elektrolux Service om Du inte lyckas avhjälpa problemet med ovan angivna åtgärder.

Varning! Reparationer av hällen får endast utföras av en fackman. Felaktiga reparationer kan medföra allvarliga risker för användaren.

Om du på grund av handhavandefel tillkallar kundtjänst-tekniker eller fackhandlare är deras besök inte kostnadsfritt, inte heller under garantitiden.

Anvisning för ugnar med metall- front:

Det kan, på grund av din ugns kalla front, bildas imma för en kort stund på luckans innersta glas, efter att luckan öppnats och strax efter bakning eller stekning.

Garanti

Sverige

Vid försäljning till konsument i Sverige gäller den svenska konsumentlagstiftningen. Kom ihåg att spara kvittot för eventuell reklamation.

Finland

Garanti (gäller för Finland)

Produktens garantitid kan definieras separat. Finns det ingen separat definierad garantitid, har produkten garanti enligt den gällande lagstiftningen och de lokala bestämmelserna. Garantivillkoren uppfyller branschens allmänna villkor enligt den gällande lagstiftningen. Spara inköpskvittot som verifikation för inköpsdatumet, som avgör garantitidens början.

Kostnaderna kan debiteras även under tid som omfattas av kostnadsfri service

• vid onödigt servicebesök.
• om tillverkarens anvisningar för installation, användning och skötsel inte följts.

Konsumentkontakt

Sverige

Har du frågor angående produktens funktion eller användning ber vi dig att kontakta vår konsumentkontakt på tel. [phone] eller via e-mail på vår hemsida www.husqvarna.se

Finland

Har du frågor angående produktens funktion eller användning ber vi dig ringa vår konsumentrådgivare på tel. [phone] (0,1597€/min (0,95 mk/min)+pvm).

Service och reservdelar

Sverige

Vill du beställa service, installation eller reservdelar ber vi dig kontakta

Electrolux Service på tel. 0771 - 76 76 76 eller via vår hemsida på www.husqvarna.se. Du kan även söka hjälp via din återförsäljare.

Adressen till din närmaste servicestation finner du via www.husqvarna.se eller Gula sidorna under rubrik Hushållsutrustning, vitvaror - service.

Innan du beställer service, kontrollera först om du kan avhjälpa felet själv.

Här i bruksanvisningen finns en tabell, som beskriver enklare fel och hur man kan åtgärda dem. Observera, elektriska fel skall alltid åtgärdas av certifierad elektriker.

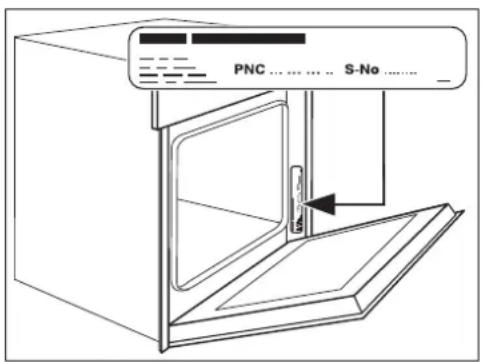

Innan du kontaktar service, skriv upp följande enligt dataskylten:

Modellbeteckning ......

Produktnummer ......

Serienummer ....

Inköpsdatum ....

Hur och när uppträder felet ?

Finland

Service, reservdelsbeställningar och eventuella reparationer får utföras endast av ett auktoriserat serviceföretag. Information om det närmaste auktoriserade serviceföretaget får du från numret 0200-2662 (0,1597€/min (0,95 mk/min)+pvm), * eller telefonkatalogens gula sidor "hushållsapparatservice".

För att säkra maskinens klanderfria funktion skall man vid reparationer endast använda originala reservdelar.

* När du beställer service eller reservdelar bör du veta produktnummer och modellbeteckning som står på dataskylten. Skriv up dem här så har du dem tillhands när du behöver dem.

Modell: ....

Produktnummer: ....

Serienummer: ....

Inköpsdatum: ....

Med reservation för ändringar
