BRUKSANVISNING M-688 (HN 6172) Wasco

Robotdammsugaren är framställd med mekanisk och elektronisk teknologi. Den kan komma åt ställen som kan vara svåra att komma åt vid vanlig rengöring.

Dammsugaren är endast avsedd för inomhus användning. Den kan rengöra de flesta golvytor som trä, linoleum, golvklinker och mattor med låg till medel tjocklek.

Den platta designen gör det möjligt för dammsugaren att köra under soffor, soffbord och sängar. Fjärrkontrollen ger enkel kontroll och den intelligenta elektroniken gör att dammsugaren själv kan hitta uppladdaren när den ska laddas upp.

När du packar upp dammsugaren ur förpackningen finner du dammsugaren tillsammans med följande delar:

1. Virtuell-vägg enhet
2. Batteriladdare
3. Uppladdningsbart batteripaket
4. Sked
5. Uppladdningsstation
6. Filtermask
7. Fjärrkontroll
8. Sidoborste
9. Dammborste
10. Användarmanual

Uppladdningsbart batteripaket

Sked

Uppladdningsbart batteri Sensorer Huvudborste Sensorer Filter Suglock Soidoborste Sockel för uppladdare Strömbrytare

DAMMSUGARENS FUNKTIONER

1. Batteriet ska vara fullt uppladdat innan dammsugaren startas.
2. Avlägsna lösa föremål från golvet och håll dammsugaren borta från mattkanter och sladdar och så långt som möjligt endast på den golvyta som ska dammsugas.
3. Starta dammsugaren på strömbrytaren och sedan finns det 3 möjliga startknappar: Spot, Clean och Max samt en tidsinställning.

A Spot-funktion (S) Dammsugaren arbetar på ett begränsat område med 1 meters diameter i 4 minuter. Denna funktion används för att rengöra fläckvis smutsiga områden.

B Clean-funktion (M) Dammsugaren kommer att dammsuga hela rummet i 30 minuter. Denna funktion används ofta till små rum.

C Max-funktion (L) Dammsugaren kör tills batteriet är tomt. Detta varar mer än 1 timme. Om uppladdningsstationen används kommer dammsugaren automatiskt återvända till stationen för uppladdning.

D Tidsfunktion Rengöringstiden kan ställas in på tidinställningsknappen på uppladdningsstationen. Dammsugaren kommer då att lämna stationen vid den inställda tidpunkten och dammsuga i 60 minuter. Sedan återvänder dammsugaren automatiskt till laddningsstationen för uppladdning. (Se en detaljerad anvisning i avsnittet om laddningsstationen).

1. Om man inte vill rengöra utanför det valda rengöringsområdet ska virtuell-vägg enheten placeras på det rätta stället, se bilden nedan.

Den bästa platsen att placera enheten på är bakom dörren. Infraröd stråle

1. Om man trycker på fel startknapp ska man trycka på den andra startknappen två gånger innan maskinen kan köra.
2. Den maximala arbetstiden för dammsugaren är 60 minuter, vilket är tillräckligt för att rengöra ett normalt rum. Om batteriet håller på att få slut på ström kommer batteriindikatorn att lysa rött och dammsugaren stannar. Det är då nödvändigt att uppladda batteriet.

VIRTUELL-VÄGG ENHETEN

Strömindikator
Områdesväljare
Strömbrytare

Virtuell-vägg enheten använder 2 batterier för att kunna uppdela den infraröda strålens längd i tre steg som visat på följande bild.

Över 7 meter
3-7 meter
0-3 meter

Varning: Peka inte på någons ögon med infraröda sändare!

INSTALLATION OCH ANVÄNDNING AV LADDNINGSSTATIONEN

Signalsensorer

LCD Skärm
Laddningsanslutning
Funktionsknappar

Fig. 1

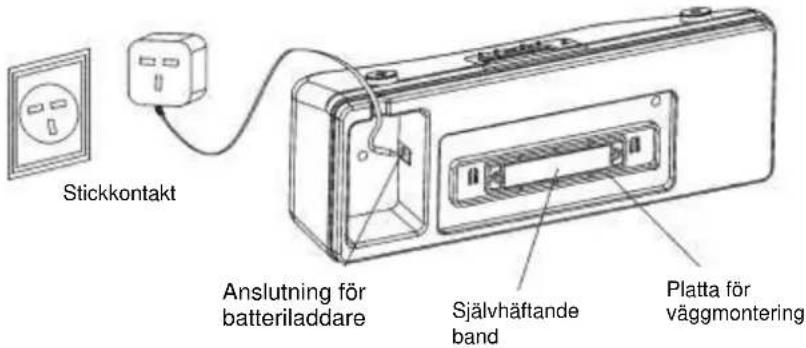

Stickkontakt Anslutning för batteriladdare Självhäftande band Platta för väggmontering

Fig. 2

Stickkontakt Anslutning för batteriladdare

1. Installation och användning av laddningsstationen till automatisk uppladdning

1. Dammsugaren kan uppladdas direkt (fig. 2) eller genom användning av laddningsstationen (fig. 1). Om batteriet håller på att få slut på ström kommer batteriindikatorn lysa rött. Dammsugaren kommer att avbryta rengöringen och söka sig tillbaka till laddningsstationen för att bli uppladdad.
2. För att använda laddningsstationen ska laddningssladden vara inkopplad i sockeln på baksidan av laddningsstationen (fig. 1). Skärmen på laddningsstationen kommer att visa vad klockan är.

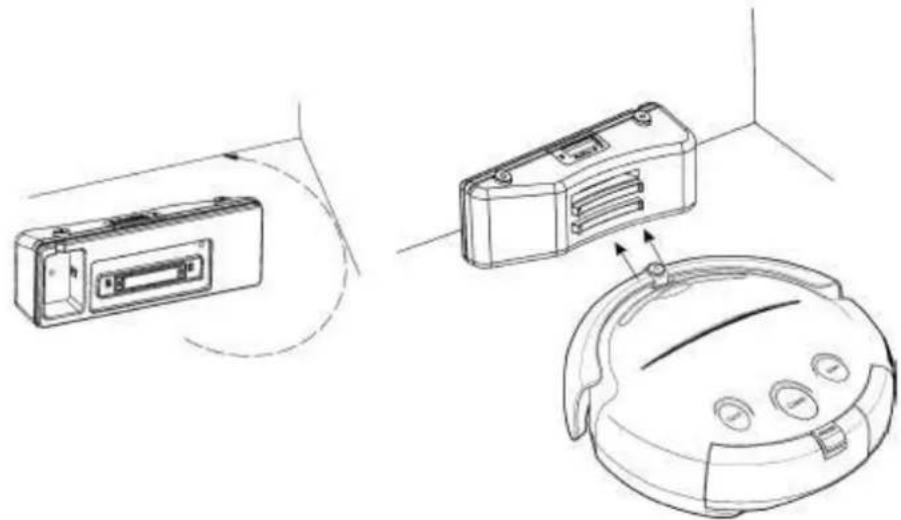

3. Laddningsstationen ska vara säkert fastgjord och placerad på golvet med baksidan mot en vägg som visat på bilden nedan, och den ska stå direkt på golvet utan någonting under sig. Laddningsstationen kan fästas på väggen med limmet på väggmonteringsplattan. Ta bort pappret på det självhäftande bandet och tryck fast laddningsstationen på väggen.
4. Om rummet är så stort att dammsugaren inte kan hitta laddningsstationen omedelbart och slutar söka, kan den sättas vid laddningsstationen manuellt. Gör följande: Placera dammsugaren 1,5 meter framför laddningsstationen, starta på strömbrytaren och tryck på MAX knappen.

2. Knappfunktionerna på laddningsstationen

1. Klockfunktion

Tryck på Clock knappen för att ställa in tiden.

Tryck på Clock knappen 3 gånger för att ställa in timmar, minuter och vecka. Tryck på + / - knappen för att ställa in de korrekta värdena.

Efter att klockslag har ställts in ska Clock knappen tryckas på och då sparas inställningarna. Det visas nu en 1:a framför klockslaget på skärmen.

1 SET Su Mo Tu We Th Fr Sw CLK 88:88 Clock Timing Clock knapp Timing knapp

2. Tidsinställd dammsugning

Tryck på Timing knappen för att sätta starttidpunkten.

Tryck på Timing knappen för att ställa in timmar, ställ sedan in med + / - knappen.

Tryck på Timing knappen igen för att ställa in minuter, ställ in med + / - knappen.

Tryck på Timing knappen för 3:e gången och skärmen kommer att visa OFF.

Om du vill aktivera tidsinställningen så tryck på + knappen och skärmen visar "ON" och tryck på Timing knappen igen.

När skärmen visar "ON" för tidsinställning visas en 2:a framför klockslaget på skärmen.

2 887 Sk M0 T0 M0 T3 FV 54 CLK 88:88 Clock Timing +

Clock knap Timing knap

Varning!

Tidsintervallet mellan tiden inställd med Timing knappen och tiden inställd med Clock knappen är ca. 4,5 timmar. Den tidsinställda funktionen berörs bara om batteriet ska uppladdas i 4,5 timmar.

3. Automatisk rengöring-funktionen

Dammsugaren kommer automatiskt att påbörja arbete när den är fullt uppladdad. Tryck på Full Go knappen och det visas en borstsymbol i det nedersta hörnet av skärmen. Tryck på knappen igen och borstsymbolen försvinner, vilket betyder att funktionen är avstängd.

En laddningssymbol blinkar på skärmen när dammsugaren uppladdar vid laddningsstationen och batteriindikatorn kommer också att blinka. När den blir grön betyder det att dammsugaren är fullt uppladdad och redo att arbeta. En uppladdning tar normalt 4-6 timmar.

1. För att försäkra att dammsugaren alltid kan uppladdas automatiskt ska laddningskontakterna på dammsugarens frontplatta och i fördjupningen på laddningsstationen dammtorkas regelbundet med en torr trasa. Annars kan resultatet vara dålig kontakt mellan laddningskontakterna.

2. Laddningsstationen ska placeras så fritt som möjligt utan några hinder i närheten. Placera inte några hinder inom en halvcirkel på 1,5 meter, eftersom det kan problematisera den automatiska uppladdningen.

3. Dammsugaren ska laddas upp med den medföljande laddaren. Använd inte någon annan laddare eftersom det kan förstöra både batterierna och dammsugaren.

4. För att öka batteriets livslängd ska det laddas upp 8-9 timmar första gången det laddas upp eller när det inte har uppladdats på lång tid. Batteriet uppnår först sin största effekt efter 2-3 urladdningar och uppladdningar.

ANVÄNDNING AV FJÄRRKONTROLLEN

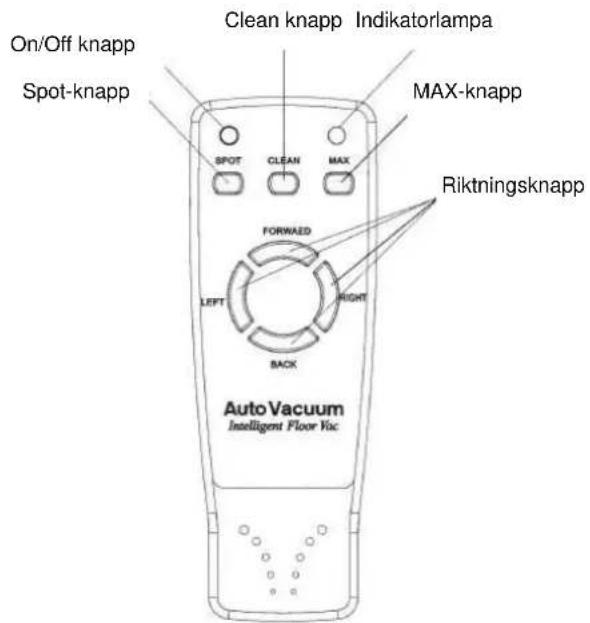

On/Off knapp Spot-knapp Clean knapp Indikatorlampa MAX-knapp SPOT CLEAN MAX FORWARDED LEFT RIGHT BACK Riktningsknapp AutoVacuum Intelligent Floor Vic

Dammsugarens funktioner kan styras med den infraröda fjärrkontrollen. Som det framgår av bilden ovan finns det följande kontrollknappar:

Spot, Clean och Max är de 3 arbetsfunktionerna. Med riktningsknapparna kan dammsugaren styras i olika riktningar. P-knappen är On/Off-knappen. När man trycker på P-knappen lyser indikatorlampan och dammsugaren är i standby och väntar på nästa kommando. Trycks det på P-knappen igen slocknar indikatorlampan och dammsugaren går ner i sleep mode för att spara energi.

Om fjärrkontrollen och Virtuell-vägg enheten används i samma område kommer ett tillfälligt fel att uppstå eftersom de båda enheterna använder en infraröd signal. Stäng av Virtuell-vägg enheten om den står när fjärrkontrollen.

TÖMNING AV DAMMUPPSAMLAREN

Dammsugaren är användarvänlig och kräver väldigt lite underhåll. Man uppnår en optimal prestation genom att följa de två procedurerna nedan:

a. Stäng av strömmen.
b. Tryck på utlösaren på dammuppsamlaren och dra ut lådan som visas på nedanstående bilder.
c. Töm och rengör lådan.
d. Sätt lådan på plats genom att trycka på utlösaren.

a. Vänd dammuppsamlaren upp-och-ner.

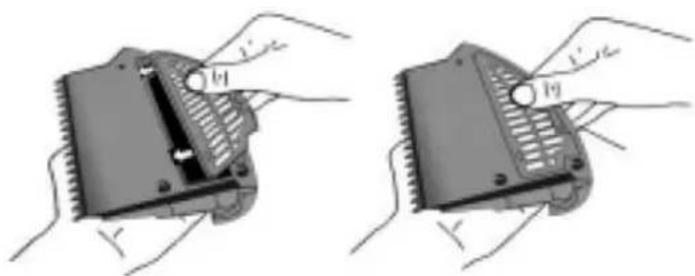

b. Tryck lätt på knappen och ta ut filtret som visat på bilden nedan.

c. Rengör filtret för smuts.
d. Sätt filtret på plats i skyffeln.

Tryck lätt på knappen och sätt filtret på plats i skyffeln.

1. Stäng av strömmen och lägg dammsugaren på en plan yta med botten uppåt.

1. Använd en stjärnskruvmejsel för att ta bort låsskruven på höger sida. Ta sedan huvudborsten, gummiborsten och borstkopplaren ut tillsammans, som visat nedan.

Borstkopplare

1. Rengör borstkammaren och ta bort smuts från båda borstarna.
2. Borsta bort smuts från borstkopplarens axel och läge som visat på bilden nedan. Detta behöver inte göras varje gång borstarna rengörs. Ge axel och läge ett par droppar olja, om det är nödvändigt.

1. Sätt borstkopplaren och borstarna på plats och skruva fast lässkruven.

RENGÖRING AV SUGLOCKET

1. Stäng av strömmen och lägg dammsugaren på en plan yta med botten uppåt.

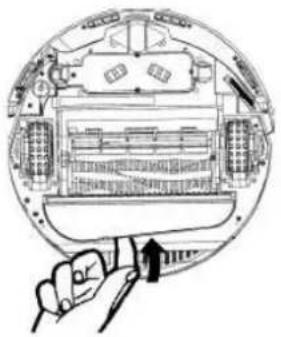

2. Ta av suglocket som visat på bilden nedan.
3. Rengör suglocket och blåsmekanismen för att försäkra god luftgenomströmning.
4. Led försiktigt in gångjärnspinnarna i deras hål och tryck locket på plats.

Sidoborsten är en slitdel som kan bytas ut. Se på bilden nedan hur byta ska utföras.

1. Skruva ut de två skruvarna som visat i fig. 1.
2. Vrid sidoborsten helt till sidan, så att man kan få in en skruvmejsel och lossa på lässkruven som visat i fig. 2. Lossa borstskärmen, ta ut den gamla borsten och byt ut den mot en ny.
3. Montera sidoborsten och skruva på locket igen.

INTELLIGENT VAL AV ARBETSRUTT

Dammsugaren styrs av intelligent elektronik. Den kan undvika varje hinder och kommer heller inte att trilla ner från trappor, bord eller gångområden.

TABLE

Varning!

Avlägsna små föremål så som vaser, små pappkartonger etc. som kan vältas vid rengöring. Se till att det inte ligger lösa sladdar på rutten eftersom de kan fångas av borstarna. Detta ska göras innan dammsugaren sätts i arbete.

Denna intelligenta dammsugare har en bra rengöringsfunktion.

Var uppmärksam på följande punkter:

1. Maskinen startas men den stannar kort efter och ett kort stycke musik låter.
   Det betyder att batteriet håller på att ta slut och ska uppladdas.
2. Använd inte dammsugaren på mattor med högt hår.
3. Undvik att använda dammsugaren där det ligger kläder, handdukar och sladdar. Sådana saker kan fastna i dammsugarens borsta och blockera borstarna.
4. Stäng av strömmen när dammsugaren inte ska användas och ladda upp den till max om den inte ska användas på lång tid. Ta ut batteriet och förvara det på ett svalt och torrt ställe tills det ska sättas in i maskinen igen.

PROBLEMLÖSNING

1. Vad ska göras om dammsugaren trillar ner för några trappor?

Lösning: Borsta bort damm från sensorerna på frontplattan med en torr trasa.

1. Vad ska man göra om dammsugaren plötsligt stannar och alla indikatorer fungerar normalt?

Lösning: Kontrollera om det finns en stor eller stångformad ansamling av smuts i huvudborsten eller hjulen eller om dammuppsamlaren är full och ska tömmas.

1. Vad ska man göra om dammsugaren står på samma ställe och roterar?

Lösning: Kontrollera om det finns smuts som blockerar hjulen och ta bort damm från sensorn i botten.

1. Vad ska man göra om Virtuell-vägg enheten inte fungerar?

Lösning: Placera Virtuell-vägg enheten på rätt plats. Byta batterierna om den gröna indikatorlampan fortsätter blinka.

1. Vad ska man göra om batteriet inte laddas upp?

Lösning: Kontrollera först om batteriet är korrekt monterat. Två signaler ska ljuda när batteriet sätts i. Kontrollera också om laddningskontakterna på dammsugaren och på laddningsstationen är smutsiga. Om dammsugaren inte kan laddas upp i laddningsstationen kan den uppladdas direkt med uppladdaren.

1. Vad ska man göra om dammsugaren inte kan hitta laddningsstationen?

Lösning: Laddningsstationen sänder ut en infraröd signal och dammsugaren kan bara hitta tillbaka om den hittar denna signal. Kontrollera att det finns ström till laddningsstationen och att Virtuell-vägg enheten inte används nära laddningsstationen eftersom dess signal kan hindra dammsugaren från att hitta laddningsstationen. Om rummet är mycket stort är det möjligt att dammsugaren inte kan hitta laddningsstationen efter rengöring. I så fall kan man flytta laddningsstationen och inte placera några föremål 3-4 meter framför den.

1. Vad ska man göra om dammsugaren inte utför tidsinställd rengöring?

Lösning: Kontrollera om det finns ett elfel i laddningsstationen eller när dammsugaren arbetar. Om de inställda parametrarna inte längre visas på skärmen ska de ställas in igen.

I enlighet med WEEEs direktiv får denna produkt inte slängas i soptunnan. Den ska lämnas till en återvinningsstation. På så vis hjälper du till med att skydda miljön
