BRUKSANVISNING C. Warrigal 7-vxl Peak

Tack för att du valt en Peak Cycle elcykel!

Ditt val av cykel är viktigt för oss och miljön, men också för framtiden.

Tillsammans kan vi nu bidra till en bättre värld genom minskandet av fossila bränslen.

Att i många fall kunna välja bort bilen till förmån av din nya elcykel kan visa sig vara ett smart val både för att ta sig fram snabbare men även för att slippa miljöfarliga och tråkiga bilköer.

Samtidigt får man en rolig motionsform, förmånligare pendling, gratis parkering och många andra positiva fördelar!

Med vind i ryggen mot en ljusare framtid!

För din egen skull är det bra att anteckna ramnummer och inköpsställe.

Ramnummer: ____

Inköpssställe:

INNEHÅLL

Säkerhetsföreskrifter 4

Cykla dagligen – i vått och torrt 5

Komponenter 6

Dagligt underhåll 10

Nu kör vi – hur funkar en elcykeln? 11

Snabbguide 11

Elcykelns styrenhet – hantera din elcykel 12

- MODE-läge 12

Batteriet - elcykelns kraftkälla 13

• Batteri och laddning 13
• När cykeln inte används - förvaring av batteriet 16
• Räckvidd 17
• Teknisk beskrivning 18
• Säkerhetsföreskrifter batteri 19

Cykla säkert 20

• Belysning och reflexer 20
• Använd cykelhjälm! 20

Montering 21

Montera styret 21

• Standard-styre 21
• Ahead-styre 22

Montera pedaler 23
Pumpa däcken 23

Underhåll och justering 24

Bromsarna 25

• Fotbroms 25
• V-broms (fälgbroms) 25

Snabbjustering av V-broms 25

Säkerhetsföreskrifter före användning:

• Läs noggrant igenom den här instruktionsboken före din första cykeltur.
• Kontrollera att inga delar på din cykel sitter löst eller är skadade före varje cykeltur.
• Lösa eller skadade delar skall sättas fast eller bytas ut.
• Pakethållaren är ej avsedd för en barnsits.
• På hårt belastade delar kan skrapmärken, sprickor eller missfärgningar förekomma. Detta betyder att de är slitna och bör bytas ut.
• Din elcykel är uteslutande avsedd för cykling på asfaltrade vägar och cykelbanor; rekreation och transport.
• Konstruktionen på din elcykel får inte ändras.
• Säkerhetsföreskrifter för laddning av batteri är angivna i kapitlet "Batteriet - elcykelns kraftkälla".

CYKLA DAGLIGEN

- I VÅTT OCH TORRT

Du kommer att cykla mycket på din nya elcykel.

Din cykel är byggd för att kunna användas varje dag, året runt.

Att använda en elcykel är ett snabbt och effektivt sätt att ta sig fram på. Vill du inte använda elmotorn fungerar din elcykel som en vanlig, traditionell, cykel. Cykelns navmotor rullar friktionsfritt, det är bara att trampa på. Du kan själv välja hur mycket "träning" och anstängning du vill ha på din cykeltur.

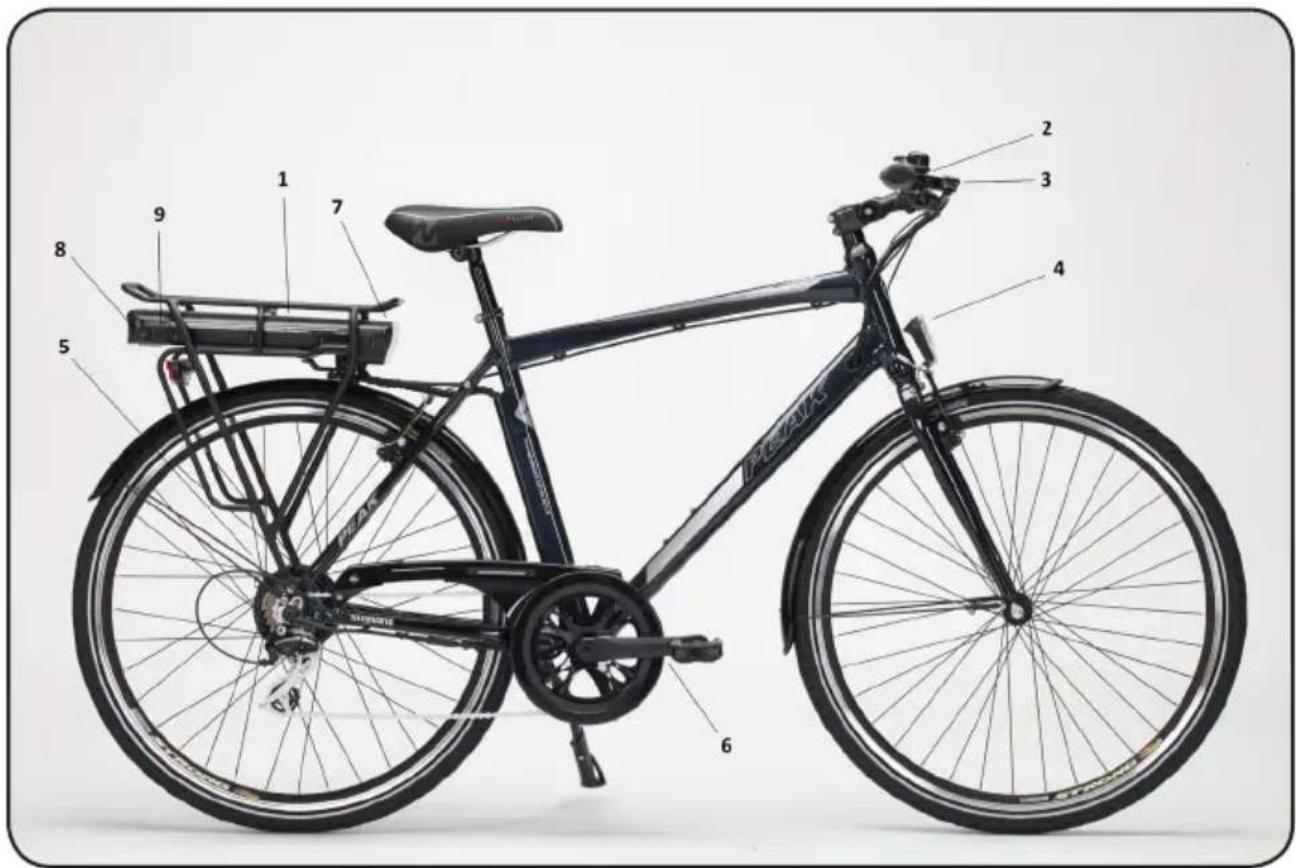

KOMPONENTER

9 Batteriets laddningskontakt

Det finns några enkla saker som du kan göra och tänka på för att din elcykel ska fungera så bra som möjligt.

Här nedan följer viktiga moment att regelbundet tänka på för att få ut det mesta av varje cykeltur.

Håll rent!

Tänk på att vara aktiv i renhållningen av cykeln. En ren cykel håller längre, och är trevligare och säkrare. Använd en fuktig trasa när du torkar av cykeln. Använd inte högtryckstvätt när du rengör din cykel.

Skruva åt!

Kolla med jämna mellanrum att skruvar och muttrar sitter ordentligt. Lösa skruvar och muttrar kan vara farligt.

Bromsa!

Se till att hålla cykelns bromsar i god form.

Bra bromsar är viktigt när du far fram lite snabbare i staden.

Smörj!

Håll kedjan välsmord. Var samtidigt noga med att torka av kedjan både innan och efter du smort den för att kedjan inte ska samla på sig en massa smuts i onödan.

Ladda!

Ladda batteriet ofta. Batteriet mår bra av användas, och att laddas ofta.

Pumpa!

Håll däcken välpumpade. Kontrollera däcktrycket som står angivet på däcksidan och följ dessa.

NU KÖR VI!

- SNABBGUIDE, SÅHÄR STARTAR DU

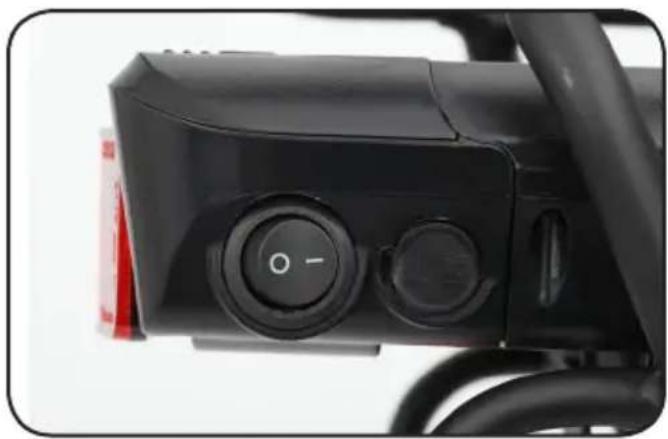

Aktivera batteriet genom att trycka på batteriets ström knapp till ON läget.

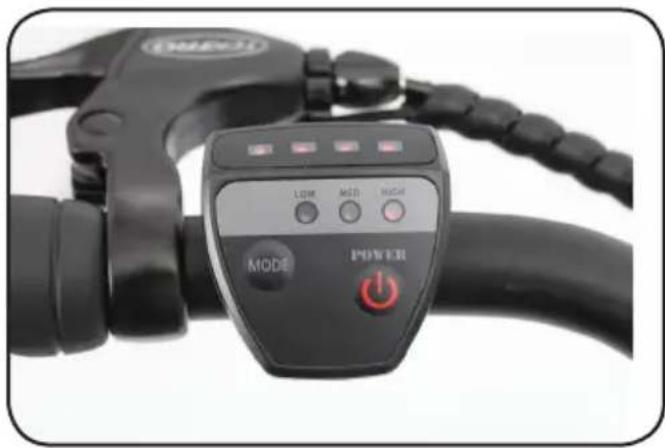

Tryck på POWER-knappen på styrenheten som är placerad på styret. Detta aktiverar el-assistansen. Välj därefter assistans läge genom att trycka på mode knappen.

Klart! - Cykla och bromsa som vanligt.

Assistanssystemet känner automatiskt av när du trampar.

Glöm inte hjälmen!

ELCYKELNS STYRENHET

- HANTERA DIN ELCYKEL

MODE-läge

Styrenheten har även tre fasta hastighetslägen.

Du kan växla mellan Low, Medium, och High med en enkel knapptryckning på MODE-knappen.

Belysning

LED-lampan drivs av batterier.

Ljuset aktiveras enkelt med en knapptryckning på lampans ovansida.

BATTERIET – ELCYKELNS KRAFTKÄLLA

Placeringen

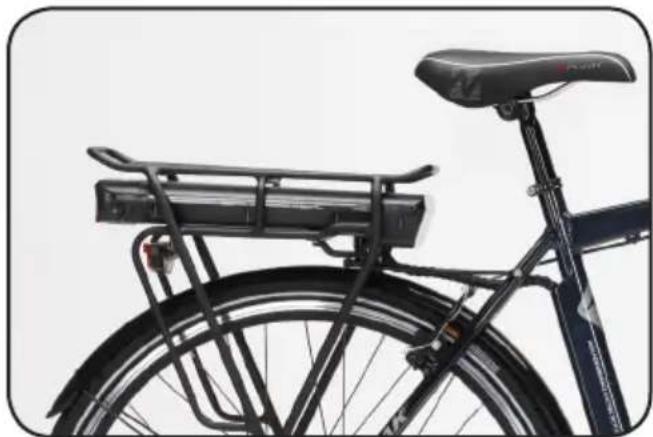

Batteriet är placerat baktill, integrerat i cykelns pakethållare.

Typen

Batteriet är av typen litium-jon som mår bra av regelbunden användning och laddning. Detta ger dig möjligheten att alltid ha en fulladdad elcykel när du ska ge dig av.

Aktivering

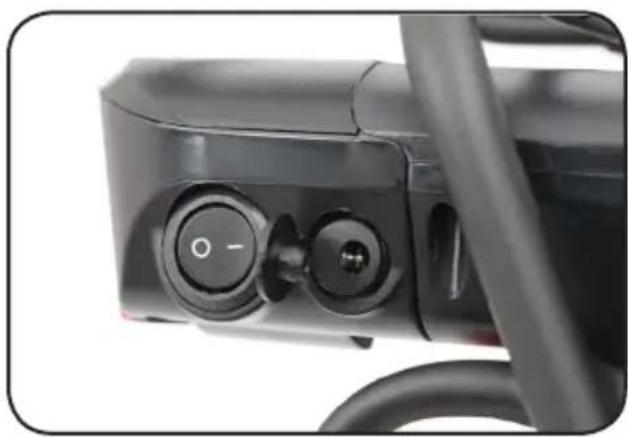

Batteriet har en ON/OFF strömknapp för att aktivera batteriet, och ett batterilås för att låsa fast det i cykeln.

Ladda

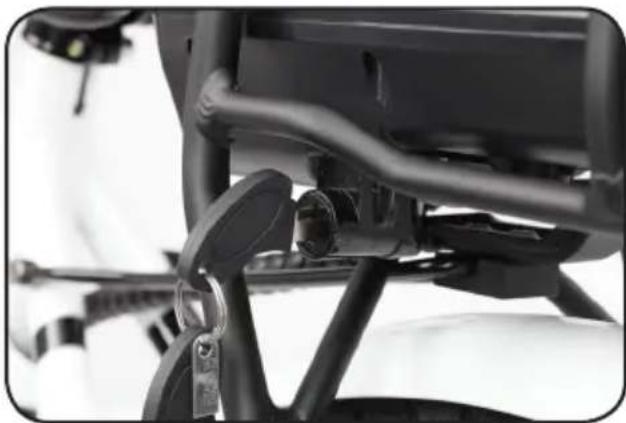

Du kan ladda ditt batteri både när det sitter monterat på cykeln och när du tagit loss det från fästet. Att ladda batteriet fullt efter att ha blivit helt urladdat efter en lång cykeltur tar ca 4-6 timmar. Du kan självklart ladda batteriet även om det inte är helt urladdat.

Slå av batteriet och lås upp batterilåset.

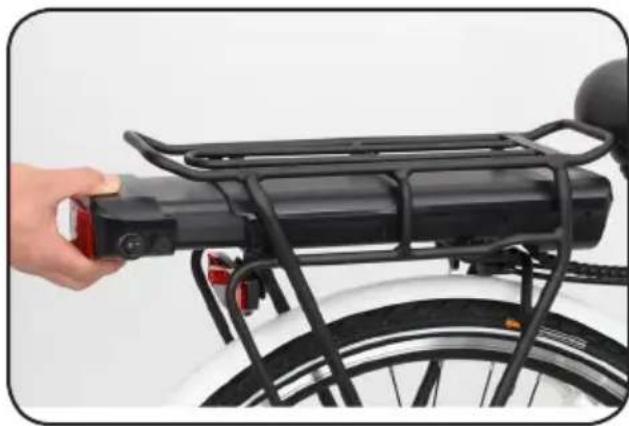

Ta sedan tag i batteriets undre, bakre del och dra batteriet bakåt.

Batteriets aktuella status visas på styrenheten på din elcykel och även på batteriets bakre, övre del. Batteriet måste vara påslaget.

Cykelns styrenhet

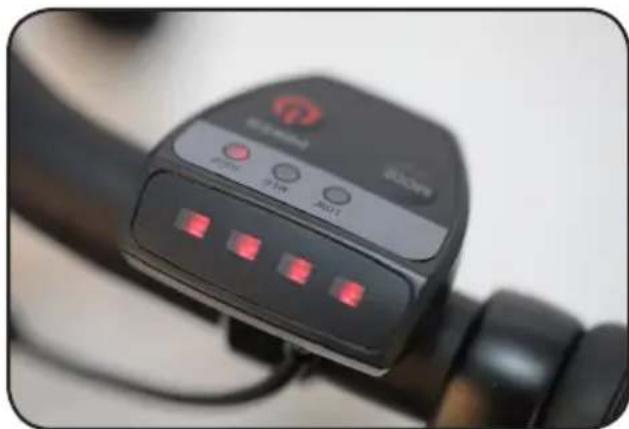

Tryck på POWER-knappen på styrenheten. Lamporna visar då batteriets status.

På laddaren finns två dioder.

POWER och CHARGE.

POWER-dioden lyser rött när laddaren är ansluten till vägg uttaget.

CHARGE-dioden lyser rött när batteriet laddas. När laddaren inte är ansluten eller då batteriet är fulladdat lyser CHARGE-dioden grönt.

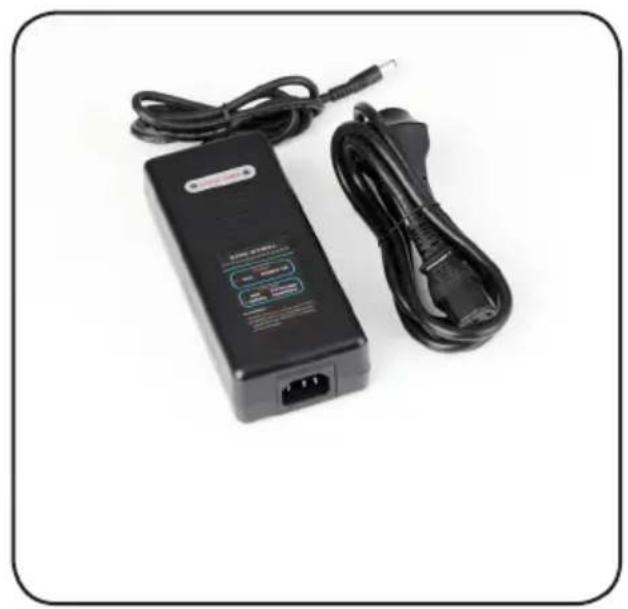

Ladda enbart batteriet med medföljande laddare.

Anslut laddaren till vägguttaget och till batteriet.

Koppla ur laddaren från batteriet och vägguttaget när laddningen är klar.

NÄR CYKELN INTE ANVÄNDS – FÖRVARING AV BATTERIET

Batteriet mår bra av regelbunden laddning och ska underhållsladdas när du inte använder din elcykel under längre perioder.

Förvara då batteriet inomhus i normal rumstemperatur.

Rekommendation för underhållsladdning: två timmar, en gång per månad.

- Lämna inte batteriet urladdat under längre perioder då detta påverkar livslängden.

- Tänk på att batteriladdaren endast är ämnad att användas i torr inomhusmiljö med god ventilation.

- När du laddar ditt batteri ska du använda rätt typ av laddare som Peak Cycle tillhandahåller.

BATTERIETS RÄCKVIDD – FAKTORER SOM PÅVERKAR

Räckvidd

Det finns många faktorer som påverkar räckvidden. I följande tabell finner du några exempel på faktorer och förhållanden som har negativ inverkan på räckvidden.

Faktorer som påverkar räckvidden negativt:

• Låg temperatur
• Motvind
• Backig terräng
• Mjuk markyta
• Lågt däcktryck
• Mycket trampassistans
• Hög hastighet
• Inget eller dåligt underhåll
• Låg växel
• Trampar för lite
• Hög vikt, elcykeln är tungt lastad.

TEKNISK BESKRIVNING – BATTERIET

Batteriet består av ett antal sammankopplade litium-jon-celler. Batteriet innehåller även en kontrollenhet som övervakar cellerna under användning och laddning av batteriet.

Kontrollenheten stänger av batteriet vid en given nivå för att förhindra att cellerna tar skada. Batteriet är då slut och måste laddas.

Kontrollenheten innehåller även en balanseringskrets som styr laddningen så att de individuella cellerna laddas till en jämn nivå i förhållande till varandra. Detta förbättrar prestandan hos batteriet.

Om det uppstår en obalans mellan cellerna kan elcykelns körsträcka påverkas. För att förbättra balansen hos cellerna i batteriet rekommenderas några (2-3 st) fullständiga laddningscykler, dvs. fullständig urladdning och fullständig laddning av batteriet.

SÄKERHETSFÖRESKRIFTER – BATTERI

• Använd endast den laddare som medföljer med din Peak Cycle elcykel. Om andra batteriladdare används täcks ej detta av garantin och dessutom kan det skada batteriet och det elektriska systemet.
• Använd laddaren endast i torr inomhus-miljö.
• Anslut inte laddaren med väta händer.
• Ladda inte batteriet i direkt solljus.
• Rör inte laddaren vid åskväder.
• Ladda batteriet med god ventilation.
• Avbryt laddningen om du hör ovanliga ljud eller upptäcker läcka.
• Ta inte isär batteriet. Då gäller inte garantin.
• Batteriet får inte avsiktligt hettas upp eller skadas.
• Doppa inte batteriet i vatten eller annan vätska.
• Håll batteriet utom räckhåll för barn.
• Anslut inte laddaren till elnätet om den inte skall användas.

CYKLA SÄKERT!

- FÖR DIN OCH ANDRAS SKULL

Belysning och reflexer

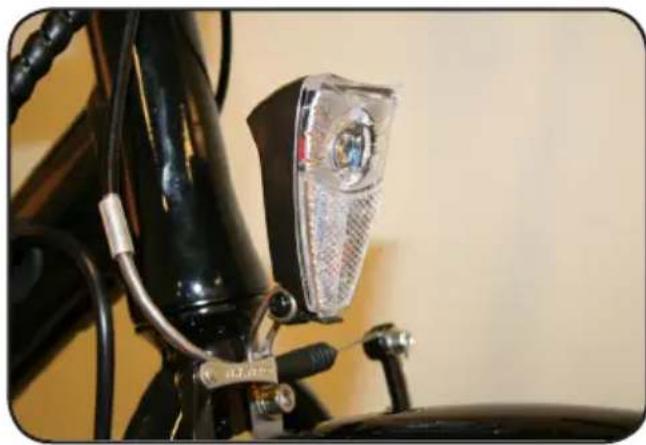

För att du ska synas ordentligt är din elcykel utrustad med belysning, reflexer fram och bak, och en reflekterande rand på däckets sidor. Håll reflexerna rena, så syns du bättre i trafiken!

Tänk på att komplettera med sidoreflexer om du byter till däck utan reflexrand.

Tänk på att du cyklar lite snabbare på din Peak Cycle elcykel jämfört med en traditionell cykel.

Även om du känner dig säker i trafiken finns det andra som kanske inte är lika erfarna.

MONTERING – SÄTT IHOP DIN CYKEL

Har du köpt din cykel i låda behöver du sätta ihop den själv.

Din elcykel levereras till stor del monterad. Följ de enkla stegen i monteringsanvisningen, så är den monterad och klar på en halvtimme.

Även om du köpt en färdigmonterad cykel direkt i butik kan det vara bra att läsa igenom följande sidor. Det ger dig en bättre förståelse för din elcykel, och vilka justeringar du kan göra i efterhand.

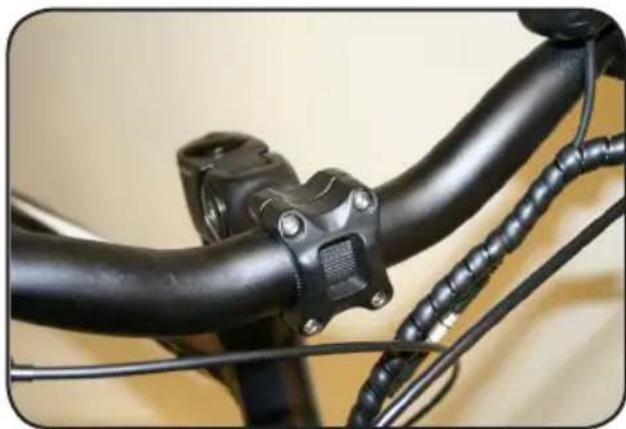

1 – Skruva bort den främre fästplattan från styrstammen och montera styret enligt bilden med hjälp av de fyra insexskruvarna. Tänk på att dra skruvarna lika hårt så att fästplattan sitter rakt.

2 – Stick ner styrstammen i styrröret på ramen.

OBS! Säkerhetsmarkeringen på styrstammen måste vara helt nere i styrröret!

3 – Vrid styret rätt och fixera genom att dra fast insexskruven. Spänn ordentligt!

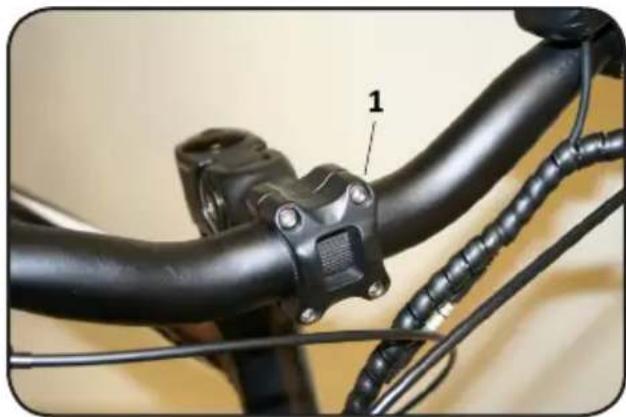

4 – Justera in vinkel på styret. Dra åt insexskruven ordentligt!

Skruva bort den främre fästplattan från styrstammen och montera styret enligt bilden med hjälp av de fyra insexskruvarna.

Tänk på att dra skruvarna lika hårt så att fästplattan sitter rakt.

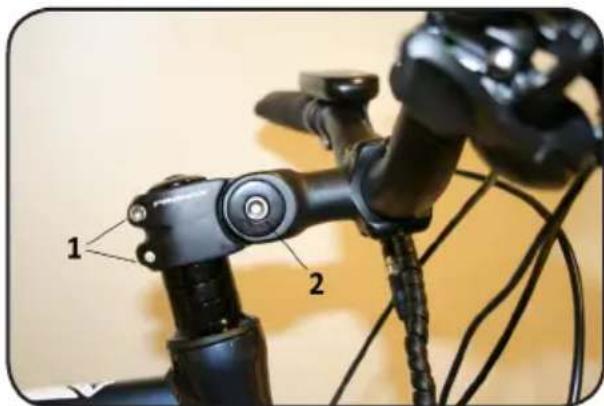

1 - Vrid styrstammen rakt och fixera den genom att dra åt sidoskruvarna.

2- Ställ in vinkeln på ditt styre. Dra därefter åt ordentligt med insexsnyckel!

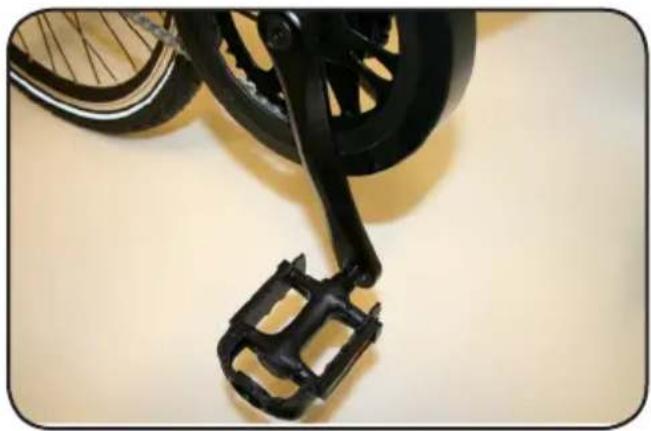

Det finns en Höger-pedal (R) och en Vänster-pedal (L). Skruva fast pedalerna på höger respektive vänster pedalarm.

OBS! - Vänster-pedalen (L) har omvänd riktning på gångorna. Dra åt pedalerna ordentligt!

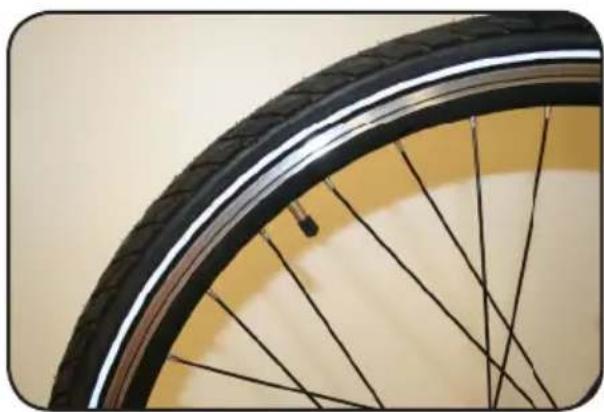

Ett välpumpat däck ger lågt rullmotstånd och slits mindre än ett opumpat däck. Använd gärna en cykelpump med tryck-mätare. Då kan du enkelt se vilket tryck däcket har. Rekommenderat däcktryck står på däckets sida. Inom dessa intervall finns möjligheten att cykla med lite mer komfort, eller lite sportigare.

UNDERHÅLL OCH JUSTERING – RENHÅLLNING OCH ANNAT

Det är inte bara skönt att ha en ren cykel, det är smart också.

En ren cykel håller nämligen längre än en smutsig.

Tvätta din cykel skonsamt med en fuktig trasa.

Använd inte högtryckstvätt!

Vi rekommenderar att du kollar igenom skruvar och muttrar med jämna mellanrum så de sitter fast ordentligt. Att lämna in elcykeln på regelbunden cykelservice är också att föredra.

Din elcykel mår bäst av att förvaras inomhus, skyddad från väder och vind, när du inte använder den.

Ta hand om ditt batteri genom att inte utsätta det för extrema temperaturer, och förvara det gärna inomhus när det inte används.

Glöm inte att underhållsladda batteriet enligt instruktionsbokens rekommendationer under perioder när det inte används.

Se instruktioner i kapitlet "Batteri - elcykelns kraftkälla".

BROMSARNA – TRYGGT OCH SÄKERT

Peak Cycle elcyklar har olika bromstyper som förklaras nedan.

Bromshandtaget på styret är utrustat med en sensor som automatiskt stänger av el-assistansen när du bromsar.

Fotbroms

Fotbroms finns på vissa modeller som har navväxel. Fotbromsen är konstant och kräver minimalt med underhåll. För service av fotbroms rekommenderar vi att man kontaktar en fackman.

V-broms (fälgbroms)

Många av våra modeller är utrustade med V-broms, sk. fälgbroms, som nyper i framhjulets fälg. Dessa bromsar ger bra och effektiv bromsverkan, men slits med tiden. Du behöver efter en tids cykling se över cykelns bromsklossar och spänna bromsvajern.

OBS! Kontrollera dina bromsbelägg regelbundet för bästa bromsverkan. Bromsbeläggen har en markering som visar när det är dags att byta ut den. Uppstår ett skrapande metalliskt ljud när du bromsar med fälgbroms är cykelns bromsklossar helt utslitna och behöver bytas omgående. Helt utslitna bromsklossar sliter onödigt mycket på cykelns fälg och ger kraftigt försämrad bromsverkan.

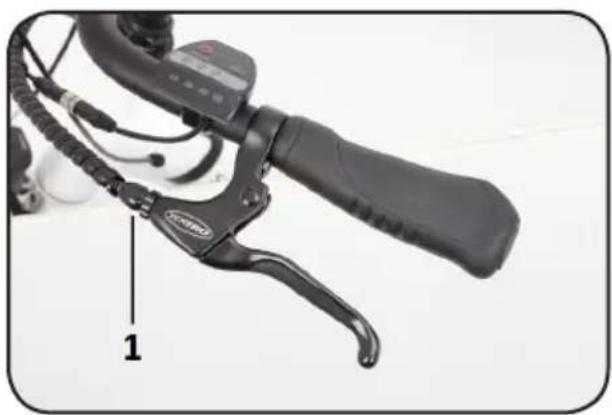

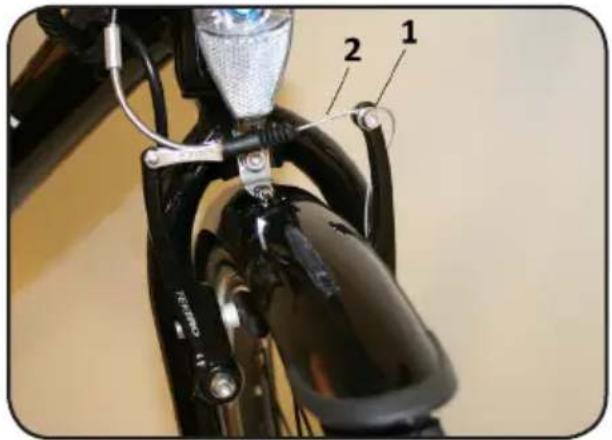

Vid bromshandtaget finns en justeringsskruv (1).

När du ska spänna bromsen skruvar du denna utåt. Lås den sedan med läsmuttern som sitter innanför.

Om bromsarna börjar fungera sämre kan du behöva spänna bromsvajern.

1. Lossa insexskruven på bromsarmen som säkrar bromsvajern.
2. Spänn vajern 1-3 mm och dra åt insexskruven på bromsarmen igen.

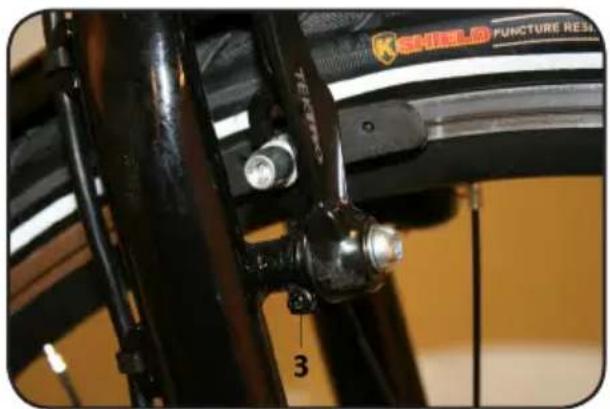

Bromsklossarna ska inte ligga an mot fälgen. För att justera klossarnas individuella avständ till fälgen, använd justerskruven (3). När den skruvas åt ökar fjäderbelastningen och därmed ökar avståndet till fälgen. Tänk också på att om du justerar skruven på ena sidan, kommer även den andra bromsarmen att påverkas av detta. Skruva och bromsa tills de rör sig symmetriskt.

Din elcykel har antingen nav-växel (Nexus) eller utanpåliggande växlar (Acera)

Växlarna är inställda vid leverans, men efter en tids användning kan det vara nödvändigt med en efterjustering. Se anvisningarna för respektive växel-typ.

Nexus-växel

På elcykel modeller utrustade med Nexus-växel och fotbroms sitter växlarna inuti baknavet. Det är en smart och smidig lösning. Du växlar genom att vrida på växelreglaget som sitter på handtaget.

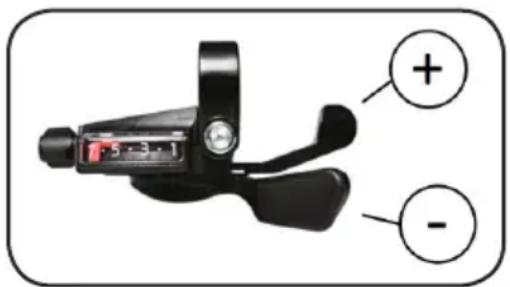

Utanpåliggande växel – Acera

Utanpåliggande växel ger effektiv drivning av din elcykel.

Växelföraren som hänger ner under frikransen/kasetten förflyttar kedjan mellan cykelns olika bakdrev. Du växlar genom att trycka på respektive växelknapp (+ eller -) vid handtaget.

Justering av växlarna

Man kan på egen hand justera växlarna. Att finjustera växeln är enkelt och bör göras så snart du upplever problem. En felinställd växel leder till onödigt slitage - helt i onödan. Är du osäker på hur du justerar växlarna ber vi dig kontakta fackman.

JUSTERA NEXUS 3

- DET ÄR ENKELT!

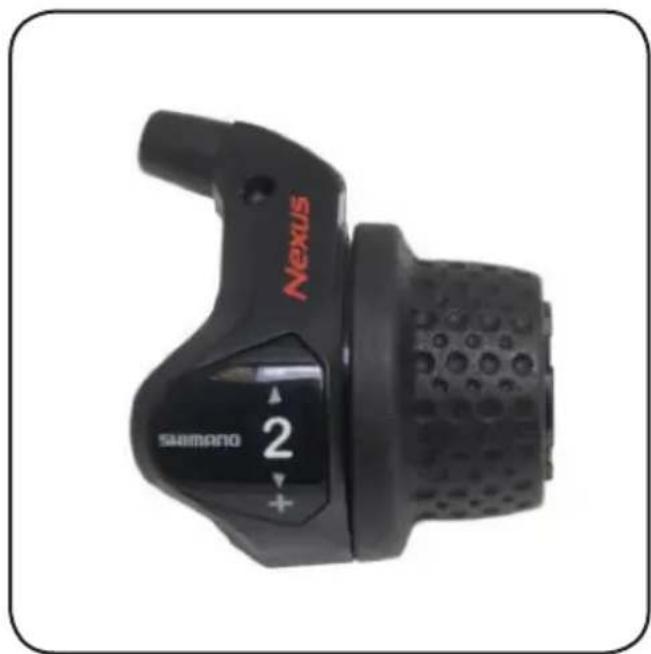

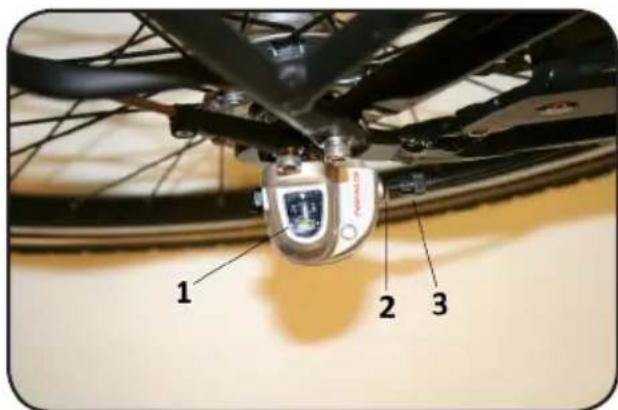

På navet har växeln ett fönster (1) med en gul marking som ska befinna sig mellan två vita streck när växelreglaget är inställt på växel 2.

Ställa in växel: 2 på växel- reglaget på styret.

Lossa på den inre läsmuttern (2).

Justera växeln genom att skruva på justerskruven (3).

Dra åt låsmuttern igen.

JUSTERA ACERA

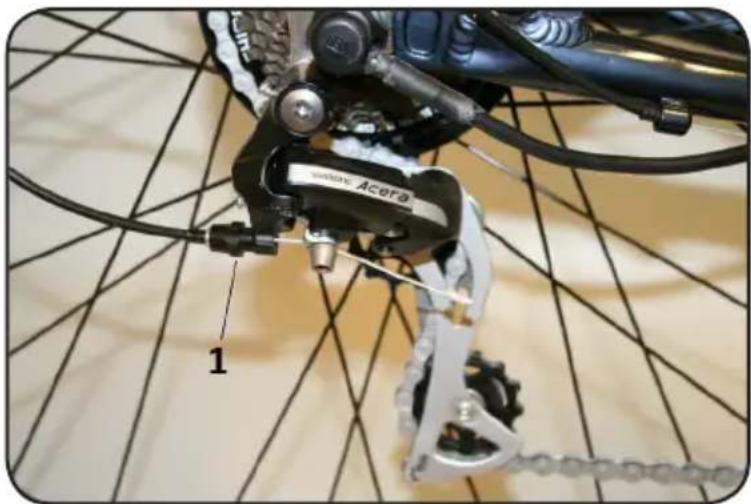

För att justera växeln, vrid på justeringsskruven (1) genom vilken vajern löper.

För att spänna vajern och därmed få bakväxeln att växla till en lägre växel lättare:

Vrid moturs 1-3 hack åt gången för att senare kontrollera resultatet.

Ett hack gör stor skillnad.

För att släppa på vajern och därmed få bakväxeln att växla till en högre växel lättare:

Vrid medurs 1-3 hack åt gången för att senare kontrollera resultatet.

DEMONTERING AV MOTORHJUL

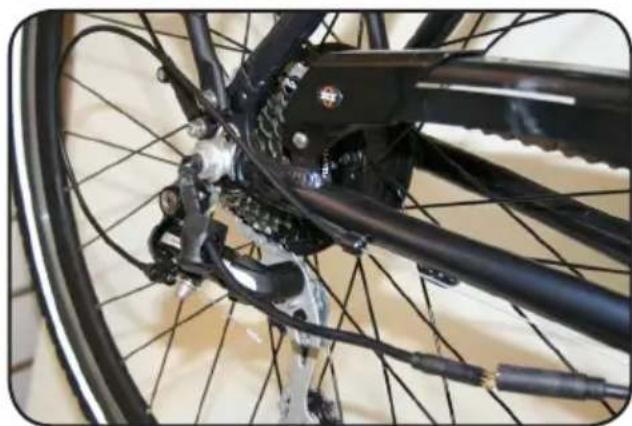

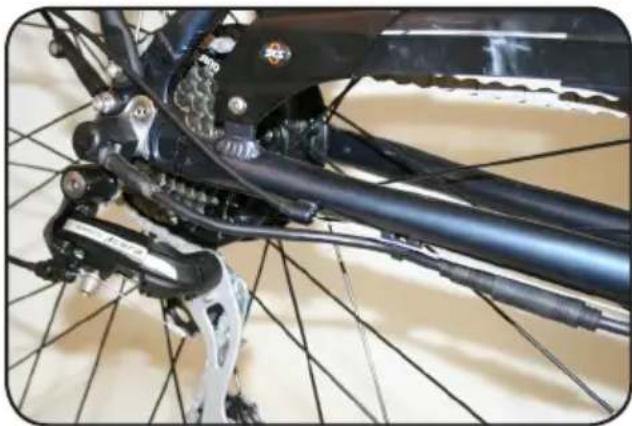

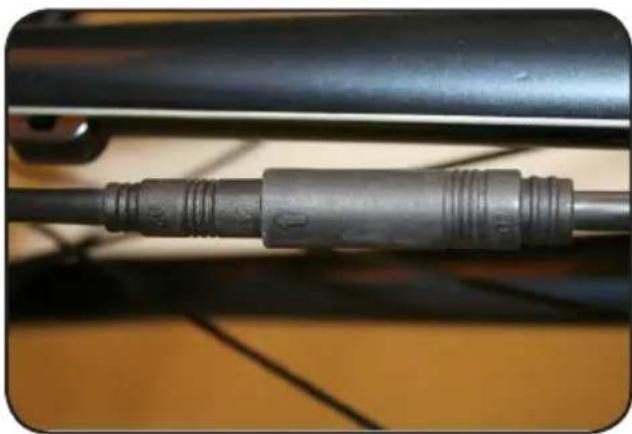

Elkabeln som går till elmotorn är försedd med en kontakt som du kan dra isär.

Demontera därefter hjulet på samma sätt som på en vanlig cykel.

Kontakten är försedd med två pilar som indikerar rätt position.

ÖVRIGT

Har du några frågor eller om det finns något du tycker att vi bör få reda på? Berätta gärna det för oss, din återförsäljare!

Vi strävar hela tiden efter att förbättra våra elcyklar och är tacksamma för alla synpunkter.

Och du, igen, tack för att du valt en Peak Cycle elcykel!

Rättsliga krav

Enligt europeisk lagstiftning är det beskrivna fordonet en cykel eftersom den uppfyller följande krav:

• Assistansen är endast aktiv om cyklisten trampar själv.
• Assistansen är aktiv upp till en hastighet om max. 25 km/h.
• Tillförd effekt är max. 250 Watt.

Den elektriska cykeln är en EPAC (Electrically Power Assisted Cycle) i enlighet med EN15194.

Överensstämmelse

Tillverkaren förklarar härmed att din elektriska cykel är i överensstämmelse med alla krav och andra relevanta bestämmelser i direktiven 2004/108/EC och 2002/24/EC.

Denna deklaration om överensstämmelse kan inhämtas hos din återförsäljare.

Miljö

Vi rekommenderar att du lämnar tillbaka felaktigt cykelbatteri till din återförsäljare i enlighet

med gällande miljöbestämmelser. Återförsäljaren skall mottaga batteriet och ombesörja att det behandlas vidare av tillverkaren.

Periodiskt underhåll

Din elektriska cykel skall regelbundet genomgå service.

Din återförsäljare kan ge råd och information om hur du optimalt använder din cykel.

TEKNISK SPECIFICATION

Batteri:

36 Volt

8,8 Ah

Uppladdningstid 4-6 timmar

Vikt 2,3 kg

Huvudsäkring 30A

Lithium-jon

Laddare:

Input: 100-240V

Output: 36V

Motor:

Borstlös navmotor

36V

250 W

Max 25 km/h

Elcykel:

Ram: Aluminium

Rekommenderad maxvikt: 120 kg (cyklist och bagage)
