BRUKSANVISNING SF7054 ELEKTRO HELIOS

S Fläkten kan förses med ett TVÄTTBART högeffektivt kolfilter.

S Ytbehandlingen har skett med lösningsmedelsfri pulverlackering.

S Fläkten är 2 till 3 gånger tystare än alla andra köksfläktar.

S Fläkten har lågenergilysrör på 11 W. Detta motsvarar en normal glödlampa på 75 W.

S Fabriken källsorterar: Plåt, wellpapp, trä, papper och cellplast.

Innehållsförteckning

Säkerhetsinformation 3

Beskrivning av köksfläkten 4

Så här använder du din fläkt 5

Skötsel och rengöring 5

Om fläkten inte fungerar.... 6

Tekniska data 7

Installation 7

Vägledning för användning av instruktionerna

Följande symboler finns i texterna för att vägleda dig genom instruktionerna:

Säkerhetsinformation.

Miljöinformation.

① ② Steg för steg instruktioner för en operation.

Säkerhetsinformation

Fläkten får endast användas i enskilt hushåll och för normal hushållsanvändning. Den uppfyller internationella säkerhetsföreskrifter och kvalitetsnormer. Samtliga säkerhetsåtgärder kan dock inte till fullo eliminera alla olycksrisker.

Läs därför noga igenom anvisningar, råd och varningstexter innan du installerar och börjar använda fläkten. Ge speciellt akt på texter med en varningstriangel för att undvika skador på person eller egendom. Tänk på att spara bruksanvisningen, som måste finnas om fläkten säljs eller överlåts på annan person.

Vid installation och service

• All eventuell elektrisk installation skall utföras av behörig fackman och installationen av fläkten bör utföras av kunnig person. Arbete utfört av person utan tillräcklig kunskap kan försämra fläktens funktion samt leda till skada på person och/eller egendom.
• Minsta tillåtna avständ från fläktens underkant till elektrisk spis eller håll är 40 cm. Fläkten är inte godkänd för montering över gasläga.
• Kontrollera att fläktens anslutningssladd inte kommer i kläm vid installation.
• Fläkten är endast elektriskt avstängd när stickkontakten eller säkringen (proppen) är borttagen.
• Observera att utblåsningsluften inte får ledas in i rökkanal som används för avledning av rökgaser från bruksföremål, som matas med annat slag av energi än elenergi, som t ex oljepanna eller vedspis.

Vid användning

• Lämna aldrig frityrkokning, smältning av fett, paraffin eller annat lättantändligt utan tillsyn. Vid en eventuell brand: Stäng omedelbart av köksfläkten och spisen. OBS! Kväv elden med lock. Använd aldrig vatten.
• Flambering bör inte ske under fläkten. Det kan orsaka brand. Tänk också på att stekfett tar eld om det blir överhettat. Lämna aldrig stekpannan utan uppsikt.
• Fläktens fettfilter skall regelbundet rengöras för att undvika att fett kan droppa ner på kokzonen och orsaka brand. Se vidare under rubriken "Skötsel och rengöring" i instruktionsboken.

Vid skrotning

- Förhindra olyckor med den skrotade fläkten. Ta bort stickkontakten från vägguttaget och kapa sladden vid utgången från fläkten. Kontakta din kommun för information om var du kan lämna din fläkt eller kontakta AB Elektroservice.

Beskrivning av köksfläkten

Köksfläkten

Tillbehör

Detta medföljer köksfläkten:

- Monteringsmall: Mall för montering på vägg och under skåp (tryckt på emballaget).

- Monteringssats. 4 st. 4x60 mm skruvar, 4 st. 5x30 mm skruvar, 4 st. M5x30 mm skruvar, 4 st. 5,3x15 mm brickor, 4 st. 5,3x10 mm brickor, 4 st. M5 mm muttrar, 4 st. distanser, 4 st. 10 mm pluggar, 4 st. läsmuttrar, 4 st. täckpluggar, 2 st. upphängningskonsoller.

• Kallrasspjäll.

- Bruksanvisning.

Följande beställs genom återförsäljaren:

- Trumsats: Då fläkten ansluts till evakueringskanal i enlighet med Boverkets normer används vid monteringen en trumsats, som innehåller 1 st evakueringsslang, 2 st slangklämmor och 1 st takstos av plåt med tillhörande tätningsring. PNC 391 414 201.

- LONG LIFE kolfilter: Kolfilter skall användas då fläkten ansluts till systemet “återcirkulation”. För nyinstallation: PNC 391 834 201 (50 cm), 391 834 200 (60/70 cm). För utbyte (efter ca 3 år): PNC 391 837 001 (50 cm), 391 837 000 (60/70 cm).

- Ventilationsgaller: Ventilationsgaller för återcirkulation. PNC 391 433 101.

Funktioner

Två system är möjliga:

- Utblås via trumsats (extra tillbehör) och evaku- eringskanal.

- Återcirkulation genom kolfilter (extra tillbehör).

Observera att utblåsningsluften inte får ledas in i rökkanal som används för avledning av rökgaser från bruksföremål, som matas med annat slag av energi än elenergi, som t ex oljepanna eller vedspis.

Använd kolfilter. När man använder kolfilter renas luften i fläkten och den uppvärmda luften stannar kvar i huset. Ett tips är att använda kolfilter på vintern och vanligt utblås på sommaren.

Så här använder du din fläkt

Kontrollpanelen

På fläktens undersida sitter hastighetsregleringen. För att få bästa resultat så rekommenderas låg hastighet vid normala förhållanden och hög hastighet vid större koncentration av os och ånga.

Knapp för Start och Stop.

Knapp för hastighetsreglering.

Knapp för belysning.

Starta fläkten några minuter innan matlagningen påbörjas så att ett undertryck bildas i köket. Efter avslutad matlagning bör fläkten gå i ytterligare 15 minuter eller tills dess os och ångbildning försvunnit.

Kör inte fläkten på för hög hastighet. De låga hastigheterna är effektiva vid vanlig matlagning. De höga hastigheterna bör endast användas vid vidbränning eller kraftig osutveckling.

Ventilera på rätt sätt

För att fläkten skall fungera oklanderligt måste det skapas ett undertryck i köket. Håll därför köksfönstren stängda när fläkten är igång. Öppna gärna ett fönster i ett angränsande rum när fläkten används.

Viktigt att veta

Används fläkten samtidigt med t ex en öppen eldstad som tar luften inifrån huset, kan detta orsaka baksug och rök i rummet. Åtgärda genom att öppna ett fönster. Gäller ej då fläkten är försedd med kolfilter.

Skötsel och rengöring

Gör alltid fläkten strömlös genom att dra ur stickkontakten eller skruva ur säkringen (proppen) innan rengöring.

Rengöring av kåpan

Fläktens utsida rengörs med en fuktig tvättduk och milt rengöringsmedel. Använd inte frätande, repande eller brandfarliga medel vid rengöring.

Rengöring bör ske var eller varannan månad beroende på användning. Ju renare fettfiltret är, desto bättre kan detta ta upp fett. Tag bort filtren så här (Fig. 1):

① Greppa om handtaget och tryck filtret bakåt.
② Fäll filtret nedåt i framkant och avlägsna det framåt. Fettfiltret består av aluminiumtrådar, där fettet fångas upp. Filtret rengöres i hett vatten med hand-diskmedel eller i diskmaskin. Låt filtret torka innan det sätts tillbaka. OBS! I diskmaskin kan filtret få en viss missfärgning.

Rengör filtret ofta. Fettbeläggningen i filter och imkanal utgör brandrisk om man t ex skulle glömma att stänga av en spisplatta (eller vid överhettning av annat slag).

Rengör filtret ofta. Detta minskar motorbelastningen vilket får fläkten att suga effektivare.

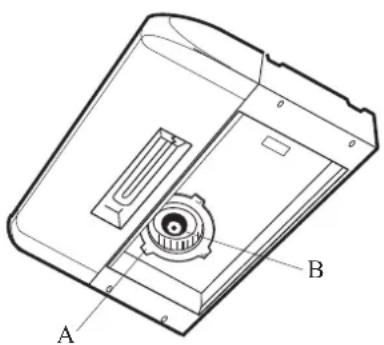

Det är också möjligt att rengöra motorhuset (Fig. 2):

① Avlägsna fettfiltret..
② Avlägsna inloppsringen (A) genom att vrida den motsols.
③ Avlägsna fläkthjulet genom att lossa centrummuttern (B) på fläkthjulet.

Vid demontering av fläkthjul rekommenderas handskar. Rengör alla plast och metalldelar med varmt vatten och handdiskmedel. All montering sker i omvänd ordning.

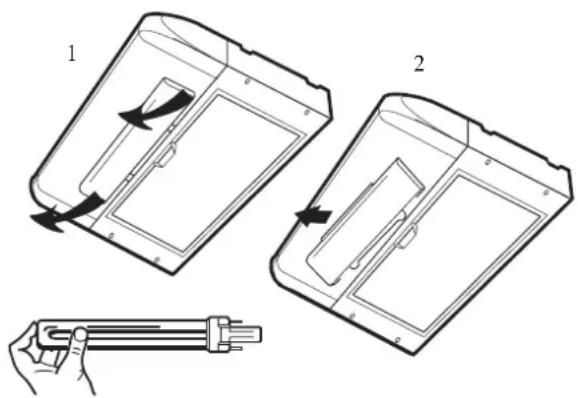

Byte av lysrör

Vid byte av lampa skall fläkten vara avstängd.

① Avlägsna lampglaset genom att trycka de två snäppena framåt (Fig. 3).
② Byt ut trasigt lysrör mot ett likvärdigt. För att undvika skador på lysröret vid demontering, sätt ett finger för änden på lysröret och dra försiktigt.

Kolfiltret kan till skillnad från andra kolfilter rengöras och reaktiveras. Vid normal användning skall filtret rengöras varannan månad. Filtret rengörs bäst i diskmaskin vid högsta vatten temperaturen med diskmedel. Filtret bör tvättas separat för att matrester inte ska fastna på filtret och sedan orsaka dålig lukt. För att åter aktivera kolen skall filtret torkas i ugn. Välj över/under värme och max. temperatur 100°C och torka filtret i 10 minuter. Se också instruktionen som medföljer filtret.

Efter ca 3 år skall filtret bytas eftersom osuppfångningsförmågan hos filtret reducerats. Vid filterbyte lösgörs filterinsatsen från filterramen och ersätts med en ny (enligt instruktion som medföljer filtret).

Om fläkten inte fungerar

Innan Du kontaktar service

Läs igenom bruksanvisningen samt kontrollera nedanstående punkter för att försäkra dig om att du inte kan åtgärda felet på egen hand.

• Är säkringen i elcentralen hel?
• Är stickkontakten isatt?
• Är evakueringsslangen rätt monterad?
• Är fettfiltret rengjort?
• Är lysröret helt och ordentligt isatt.

Service och reservdelar

Om service tillkallas inom EHL-åtagandet för att åtgärda ovan problem, riskerar du att själv få stå för kostnaden. Detta gäller också om du använt produkten till annat än den är avsedd för.

Service och reservdelar till din produkt får du via din återförsäljare eller AB Elektroservice (se under "Hushållsutrustning, vitvaror" i telefonkatalogens, Gula sidor). Uppge produktens modellbeteckning, produkt- och serienummer enligt dataskylten. Tag bort fettfiltret så hittar Du dataskylten.

Konsumentköp EHL

Vid försäljning till en konsument i Sverige gäller Konsumentköp EHL samt övriga EHLbestämmelser, vilka återförsäljaren tillhandahåller. Kom ihåg att spara kvittot och EHL försäkringsbevis.

Konsumentkontakt

Har du frågor angående produktens funktion eller användning ber vi dig ringa vår konsumentgrupp, tel.nr. 08 - 7387930.

Byte av sladd

Om sladden till fläkten skadas får sladden endast bytas av serviceverkstad godkänd av leverantören. Detta på grund av att special verktyg fodras för byte av sladden.

Tekniska data

Modell SF 5054 SF 6054 SF 7054

Luftflöde Max. 320 m ^3 /h x) 180 m ^3 /h 320 m ^3 /h x) 180 m ^3 /h 320 m ^3 /h x) 180 m ^3 /h Min. 160 m ^3 /h 160 m ^3 /h 160 m ^3 /h

Yttermätt Höjd 45 mm 45 mm 45 mm Bredd 498 mm 598 mm 698 mm Djup 465 mm 465 mm 465 mm

Belysning Max 11 W PL Max 11 W PL Max 11 W PL

Fettfilter 1 st.	1 st.	1 st.
Spänning	230 V	230 V	230 V
Totalt inkopplad effekt	111 W	111 W	111 W

x) Gäller då fläkten är försedd med kolfilter (återcirkulation).

Fig. 4

Installation

Uppackning

OBS! Kontrollera att fläkten inte är skadad. Eventuella transportskador skall omedelbart anmälas till den som ansvarat för transporten. Skador, felaktigheter och ev saknade delar skall omedelbart anmälas till säljaren. Lämna inte förpackningsmaterialet så att små barn kan leka med det. Avlägsna transportstöden (C-Fig. 9).

Placering

Fläkten kan monteras frihängande på vägg, mellan eller i ett väggskåp. Minsta tillåtna avständ från fläktens underkant till elektrisk spis eller håll är 40 cm (Fig. 5). Fläkten är inte godkänd för montering över gasläga.

Fig. 5

Elanslutning

Eluttaget bör placeras ovanför fläkten och inuti ett väggskåp. Fläkten är försedd med sladd och jordad stickpropp, och skall anslutas till 230V.

Montering av fläkten i väggskåp, Alt. 1 (Fig. 6):

① Gör ett urtag och 4 hål i överskåpets botten. Använd mallen som är tryckt på emballaget.
②Montera läsmuttrarna (A) på fläkten.
③ Montera fläkten med fyra skruvar (B) och brickor (C).

Montering av fläkten i väggskåp, Alt. 2 (Fig. 7):

① Gör ett urtag i överskåpets botten. Använd mallen som är tryckt på emballaget.
② Håll fläkten på plats och montera skruvarna (A) med distanserna (B) påträdda.
③ Montera täckpluggarna (C).

Montering av fläkten mellan väggskåp (Fig. 8):

① Montera upphängningskonsollerna (A).
② Märk ut var hålen i sidoskåpen skall borras.
③ Montera spisfläkten med fyra skruvar (B), brickor (C) och muttrar (D).

Montering av fläkten på vägg (Fig. 9):

1 Märk ut var de 4 hålen i väggen skall borras. Borra i markeringarna med en ∅8 mm borr och placera pluggar i hålen. Använd mallen som är tryckt på emballaget.
② Skruva skruvarna (A) i hålen. Lämna ca. 5 mm mellanrum mellan skruvskalle och vägg.
③ Häng upp fläkten på skruvarna (A).
③ Lossa fettfiltret och skruva skruvarna (B) i de två nedre hålen. Fettfiltret lossas genom att trycka det bakåt (mot väggen) och sedan dra nedåt.
④ Skruva fast skruvarna (A).
⑤ Montera tillbaks fettfiltret.

Gäller inte vid återcirkulation. Kallrasspjället består av ett spjällsäte och två stycken klaffar som monteras i fläktens utlopp. För kök där fläkten är den enda ventilationen utåt, bör yttersta delen av klaffarna klippas av. Tryck med en penna eller liknande i skarven mellan klaffarna, dessa skall nu lätt kunna fällas upp.

Montering av trumsats (Fig. 11):

Gäller inte vid återcirkulation. Komplett trumsats för anslutning finns som extra tillbehör.

Ventilationsslangen (A) träs över fläktens evaku- eringsstos (B) och dras fast med en slangklämma. Var noga med att slangen är så rak som möjligt och inte hindrar spjällvingarnas rörelse. Slangen skall anslutas till imkanalens öppning med hjälp av plåtstosen (C) som ingår i trumsatsen.

Gäller endast vid återcirkulation. Kolfiltret (extra tillbehör) till denna fläkt är ett LONG LIFE kolfilter och monteras istället för fettfiltret. LONG LIFE kolfiltret fungerar som både fettfilter och kolfilter. Öppning måste göras upptill eller framtill på skåpet (min. 100cm²) där fläkten är monterad så att den renade luften kan passera fritt tillbaka ut i köket.

Sträck anslutningsslangen. En lång och krokig anslutningsslang kan halvera effektiviteten på fläkten. Kapa slangen om den är för lång samt undvik onödiga böjar.
