BRUKSANVISNING DA 7006 D MIELE

Bruks- och monteringsanvisning Köksfläkt

Läs ovillkorligen bruksanvisningen innan du installerar och tar fläkten i bruk. På så vis undviker du personskador och skador på fläkten.

Säkerhetsanvisningar och varningar 4

Bidra till att skona miljön.... 11

Beskrivning av fläkten 14

Användning (automatisk drift).... 16

Laga mat med Con@ctivity 2.0-funktionen (automatisk drift).... 16

Lämna automatdriften medan du lagar mat 18

Återgå till automatdrift.... 18

Manuell användning....19

Laga mat utan Con@tivity 2.0 funktionen (manuell användning).... 19

Koppla in fläkten 19

Välja effektläge....19

Välja eftergångstid.... 19

Stänga av fläkten 19

Släcka hållbelysningen.... 20

Powermanagement.... 20

Användning (automatisk och manuell drift).... 21

Drifttidsräknare.... 21

Ändra drifttidsräknaren för fettfiltret.... 21

Aktivera/ändra kolfiltrets drifttidsräknare 22

Kontrollera drifttidsräknaren.... 22

Knappljud....23

Energispartips 24

Rengöring och skötsel.... 25

Hölje....25

Särskilda anvisningar för glasytor.... 25

Fettfilter 26

Återställa drifttidsräknaren för fettfiltret 27

Kolfilter 28

Återställa drifttidsräknaren för kolfiltret.... 29

Ta hand om förbrukat kolfilter.... 29

Miele service och garanti 30

Typskyltens plats på maskinen 30

Montering....31

Innan montering.... 31

Monteringsmaterial 31

Monteringsplan 31

Fläktens mått 32

Avstånd mellan häll och fläkt (S) 33

Monteringsanvisningar.... 34

Elanslutning 35

Aktivera Con@ctivity 2.0- funktionen 36

Installera Con@ctivity 2.0- stickan.... 36

Aktivera Con@ctivity 2.0- funktionen.... 36

Aktivera Con@ctivity-funktionen på fläkten 36

Aktivering misslyckades 37

Konformitetsförklaring.... 38

Denna fläkt uppfyller gällande säkerhetskrav. Ett felaktigt bruk av fläkten kan medföra person- och sakskador.

Läs bruks- och monteringsanvisningen noga innan du börjar använda fläkten. Det är viktigt att göra eftersom den innehåller information om inbyggnad, säkerhet, användning och underhåll. I och med det undviker du olyckor och skador på fläkten. Miele tar inget ansvar för skador som orsakats av att säkerhetsanvisningarna och varningarna inte har följts.

Spara bruks- och monteringsanvisningen och överlämna den vid eventuellt ägarbyte.

Användningsområde

Denna fläkt är avsedd att användas i hushåll och hushållsliknande miljöer. Denna fläkt är inte avsedd att användas utomhus. Fläkten är uteslutande avsedd för användning i privata hushåll för uppsugning av matos som uppstår vid matlagning.

All annan typ av användning är inte tillåten.

I cirkulationsdrift kan inte fläkten användas över en gashäll. Råd-fråga en fackman inom gasfrågor.

▶ Personer, som på grund av sina fysiska, sensoriska eller psykiska förmågor, eller på grund av bristande erfarenhet eller okunskap, inte är kapabla att använda fläkten på ett säkert sätt, måste hållas under uppsikt vid användningen.

De får använda den utan uppsikt endast om de fått utbildning i användningen så att de kan använda den säkert.

Om det finns barn i hemmet

Barn under åtta år bör hållas borta från fläkten. De får endast använda den under uppsikt.

Barn från åtta år och uppåt får endast använda fläkten utan uppsikt under förutsättning att de känner till hur man använder den på ett säkert sätt.

Barn får inte rengöra eller underhålla fläkten utan uppsikt.

Håll uppsikt över barn som befinner sig i närheten av fläkten.

Risk för kvävning! Barn kan under lek linda in sig i förpackningsmaterial (till exempel plastfolie) eller dra det över huvudet och kvävas. Håll därför barn borta från förpackningsmaterial.

Teknisk säkerhet

▶ Reparationer får endast utföras av en av Miele auktoriserad fackman. Ej fackmässigt utförda reparationer kan medföra avsevärda risker för användaren. En trasig fläkt kan vara farlig att använda. Se efter att den inte har några synliga skador och använd aldrig en trasig fläkt. Fläktens elektriska säkerhet garanteras endast om den ansluts till ett jordat eluttag som är installerat enligt gällande föreskrifter. ▶ Tillförlitlig och säker drift av fläkten garanteras endast när den är ansluten till det offentliga elnätet. Anslutningsdata (frekvens och spänning) på fläkten måste absolut överensstämma med elnätets för att undvika skador på fläkten. Jämför dessa data före anslutning. Fråga en elektriker vid tveksamhet. Grenuttag eller förlängningskablar uppfyller inte den nödvändiga säkerheten (brandfara). Anslut inte fläkten till elnätet med hjälp av sådana.

Använd endast fläkten när den är monterad. På så vis garanteras säker funktion. Denna fläkt får inte användas på uppställningsplatser som inte står på fast mark (till exempel båtar). - Kontakt med strömförande anslutningar och ändringar av modulens elektriska och mekaniska konstruktion kan leda till funktionsstörningar.

Öppna bara fläktens hölje så mycket som behövs för underhåll och rengöring. Öppna aldrig andra delar av höljet.

Garantianspråk går förlorade om fläkten repareras av andra än av Miele auktoriserad service. Endast om originalreservdelar används garanterar Miele att alla säkerhetskrav uppfylls. Dra aldrig i nätkabeln. Den får inte användas för att fästa olika delar (till exempel en mellanskiva). En skadad anslutningskabel får endast ersättas med en speciell anslutningskabel av samma typ (kan beställas hos Mieles reservdelsavdelning). Vid installation, underhållsarbeten och reparationer måste fläkten vara spänningsfri. Det är den endast i något av följande fall:

– När säkringarna är frånslagna. – När skruvsäkringarna är helt utskruvade. – Dra ut stickproppen (om sådan finns). Dra inte i anslutningskabeln utan i stickproppen.

Användning

På grund av brandrisken ska du inte laga mat med öppen låga, till exempel flambera eller grilla under fläkten. När fläkten är inkopplad sugs lågorna in i filtret. Dessutom kan gammalt fett som fastnat på fläkten börja brinna. Om du lagar mat på en gashäll med väldigt stark värme kan fläkten ta skada. – Stäng av gasspisen/gashällen även om du bara tar bort kokkärlet för en kort stund. – Välj kokkärl som passar storleken på kokzonen. – Reglera gaslågan så att den aldrig når utanför kokkärlets botten och slår upp. – Undvik att hetta upp kokkärlet för mycket (till exempel vid tillagning med wokpanna). ▶ Starta alltid fläkten när du använder spisen/hällen.

Om du inte använder fläkten kan det bildas kondensvatten.

▶ Olja och fett kan självantända vid överhettning och göra att fläkten börjar brinna.

Ha uppsikt över kastruller, pannor och fritöser när du lagar mat i olja. Även om du grillar på en elektrisk grill måste du göra det under ständig uppsikt.

Fett och smutsavlagringar kan påverka fläktens funktion.

Använd aldrig fläkten utan fettfilter. Det blir mycket enklare att göra rent ångskärmen om fettfiltret används.

Det föreligger en brandrisk om inte rengöringen sker enligt bruksanvisningen.

Tänk på att fläkten blir väldigt varm av den uppåtstigande värmen. Rör inte fläkten eller fläktfiltret förrän fläkten har svalnat.

Montering

Beakta alltid tillverkarens anvisningar för den kokutrustning som ska användas, om det över huvud taget är möjligt att använda en fläkt ovanför. Det är inte tillåtet att montera fläkten över eldstäder för trä, kol eller annat bränsle i fast form. Se till att alltid hålla angivet säkerhetsavstånd mellan spis/häll och fläkten.

Om inte hällens tillverkare anger ett större säkerhetsavstånd ska minst det avstånd hållas som anges i avsnittet "Fläktens mått" mellan hällen/spisen och fläktens underkant.

Ska olika kokutrustningar användas för fläkten, för vilka olika säkerhetsavstånd gäller, ska alltid det största avståndet väljas.

Beakta avsnittet "Montering" för att sätta fast fläkten i väggen.

Rengöring och skötsel

Ångan i en ångrengörare kan tränga fram till spänningsledande delar och orsaka kortslutning.

Använd därför aldrig ångrengörare vid rengöring av fläkten.

Tillbehör

Använd bara originaldelar från Miele. Om ej godkända tillbehör används gäller inte längre garanti och/eller produktansvar och Miele kan inte längre garantera att säkerhetsbestämmelserna uppfylls.

Transportförpackning

Förpackningen skyddar fläkten mot transportskador. Förpackningsmaterialen är valda med hänsyn till miljön och är därför återvinningsbara.

Förpackning/emballage som återförs till materialkretsloppet innebär minskad råvaruförbrukning och mindre mängder avfall.

Hantering av uttjänt fläkt

Se till att fläkten tas om hand på rätt sätt när den är uttjänt. Det är viktigt av två anledningar: Dels därför att uttjänta elektriska produkter i många fall innehåller material som kan återanvändas. Dels därför att de innehåller skadliga ämnen, som har använts med hänsyn till funktion och säkerhet. Sådana ämnen kan påverka människors hälsa och miljö på ett negativt sätt om de hamnar bland annat avfall eller hanteras på fel sätt.

Lämna därför in uttjänta elektriska och elektroniska produkter till en återvinningsstation.

Se till att den uttjänade fläkten förvaras barnsäkert tills den lämnas in för omhändertagande.

Cirkulationsdrift

Fläkten arbetar med cirkulationsdrift.

Luften som har sugits upp renas genom fettfiltret och passerar sedan genom ett kolfilter innan den leds ut. Luften leds tillbaka in i köket genom öppningarna på ovansidan av fläkten.

Con@citivity 2.0-funktion

Automatisk styrning

Fläkten är utrustad med en kommunikationsmodul som möjliggör automatisk styrning av fläkten beroende på driftläget på Miele-hällen.

En förutsättning för att kommunikationen ska fungera är att även hällen är utrustad med tillhörande Con@ctivity 2.0-sticka.

I bruksanvisningen till Con@ctivity 2.0 står det om det går att ansluta din häll.

För att Con@ctivity 2.0-funktionen ska kunna användas måste radioförbindelsen mellan häll och fläkt aktiveras (se avsnittet "Aktivera Con@ctivity 2.0-funktionen").

Hällen överför information till fläkten om sitt driftläge via radiovågor.

– När du kopplar in en kokzon, kopplas också hällbelysningen och fläkten snart in. – Medan du lagar mat ställer fläkten automatiskt in effektläge efter hur många kokzoner som är inkopplade och valda effektlägen för dessa. – Efter matlagningen stängs fläkten av och hällbelysningen släcks automatiskt efter en viss eftergångstid.

Detaljerad information om detta finns i avsnittet "Använda fläkten".

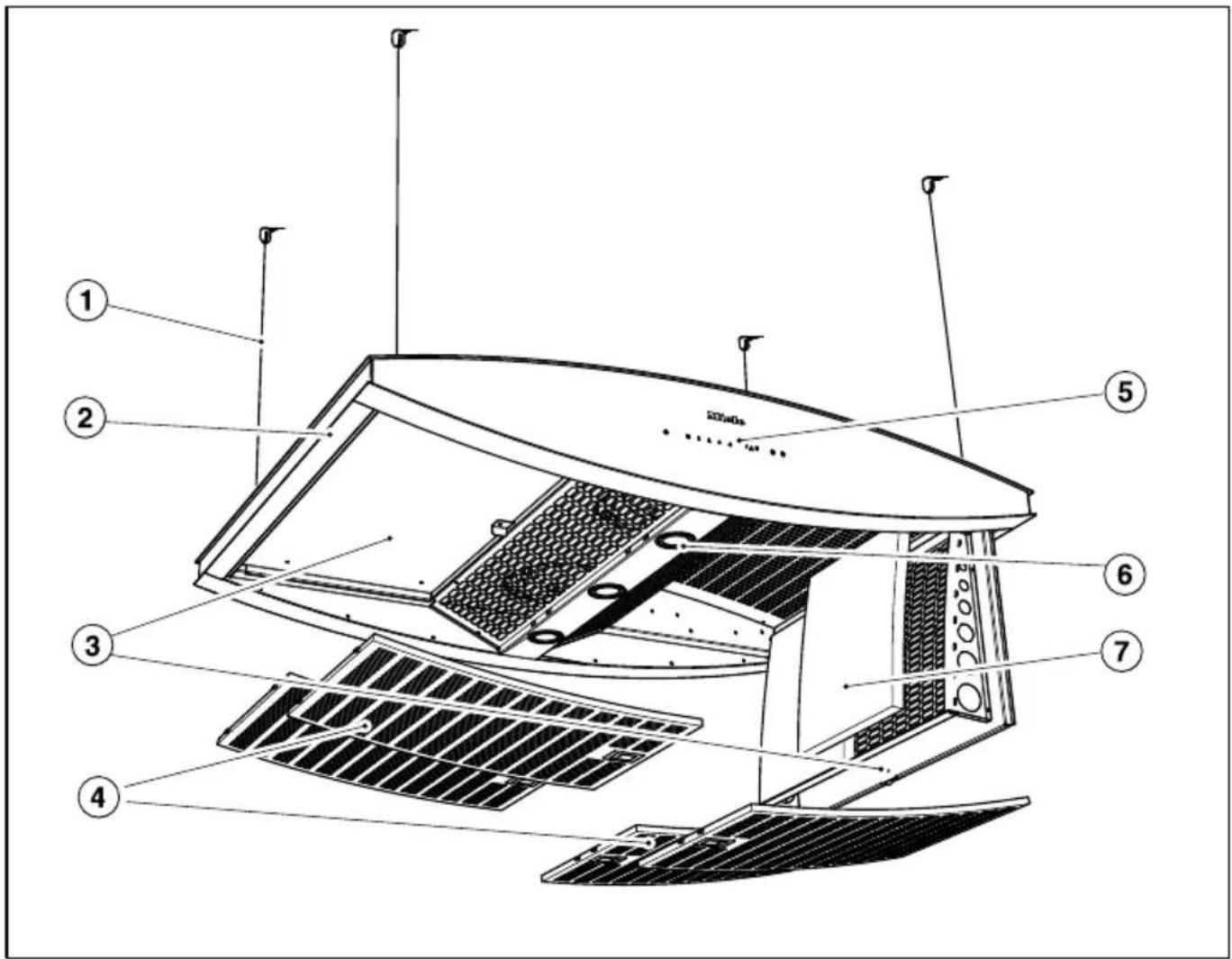

① Upphängning ② Ångskärm ③ Hållare för kolfilter ④ Fettfilter ⑤ Manöverpanel Symbolerna fungerar som touchknappar. För att göra ett val trycker du på någon av symbolerna. Du kommer att höra en kort ton som bekräftelse. ⑥ Hällbelysning ⑦ Kolfilter (4 stycken) ⑧ Frånluftsutsläpp ⑨ Touchknapp för hällbelysningen ⑩ Touchknapp för att koppla in och stänga av fläkten ⑪ Touchknappar för att ställa in fläkteffekt ⑫ Touchknapp för funktionen Fortsatt drift ⑬ Knapp för drifttimmar för fettfiltret ⑭ Knapp för drifttimmar för kolfiltret

När Con@ctivity 2.0-funktionen är aktiverad arbetar fläkten alltid i automatdrift (se avsnittet "Aktivera Con@ctivity 2.0-funktionen").

Nu kan du manövrera fläkten manuellt (se avsnittet "Laga mat utan Con@ctivity 2.0-funktionen").

Laga mat med Con@ctivity 2.0-funktionen (automatisk drift)

Starta en kokzon på önskat läge.

Fläktens lampa tänds.

Efter några sekunder startar fläkten, först kort på läge 2 för att sedan byta till läge 1.

Fläkten väljer automatiskt läge under matlagningen.

Hällens sammanlagda inställda effekt, alltså antalet inställda kokzoner och effekten på kokzonerna, är betydande för vilket läge fläkten väljer.

■ Om du skulle öka värmen på kokzonerna eller starta flera kokzoner så kommer också fläktens effekt att öka. ■ Skulle du sänka värmen eller stänga av några kokzoner så sänks fläktens effektläge.

Exempel för fläktläge 1 till 4

Reaktionstid

Fläkten kommer reagera med en fördröjning eftersom en ändring av effektläget inte nödvändigtvis behöver leda till mer eller mindre matos.

Eftersom hällen överför information till fläkten i intervaller kan det leda till fördröjningar.

En reaktion kommer dock inom några sekunder eller några minuter.

Stekning

- Om du till exempel värmer upp en stekpanna på högsta läget för att steka på något och sedan efter cirka 60-90 sekunder sänker värmen så kommer en stekprocess att kännas igen. (*60 sekunder - 5 minuter på en HiLight-häll).

Fläkten kopplas in och kommer att växla ner till läge 3 efter att värmen på hällen har sänkts och kommer sedan att stanna på den effekten i cirka 5 minuter.

Sedan kommer fläkteffekten att bestämmas av Con@ctivity-funktionen.

■ Du kan också på förhand manuellt välja ett annat fläktläge.

Stänga av fläkten

■ Stäng av alla kokzoner.

Fläkten kommer inom de närmsta minuterna att stegvis sänka effekten för att till sist att stängas av helt.

På så vis renas luften från ånga och matos som eventuellt finns kvar efter matlagningen.

• Fläkten kommer direkt att koppla tillbaka till läge 3 från intensivläget. – När fläkten går på läge 3 så kommer den efter cirka 1 minut att gå tillbaka till läge 2.
• Från läge 2 går den efter 2 minuter tillbaka till läge 1. – Efter 2 minuter på läge 1 kommer fläkten stängas av. – Efter ytterligare 30 sekunder kommer lampan slockna.

Tillagningen är klar.

Lämna automatdriften medan du lagar mat

Du kan lämna automatdriften under tiden du lagar mat om du

■ manuellt väljer ett annat fläktläge ■ stänger av fläkten manuellt eller ■ aktiverar funktionen Fortsatt drift 5115. Fläkten kommer att stängas av efter den valda eftergångstiden. Lampan fortsätter att lysa.

Nu kan du manövrera fläkten manuellt (se avsnittet "Laga mat utan Con@ctivity 2.0-funktionen").

Återgå till automatdrift

Fläkten kommer gå tillbaka till automatdrift

■ om du efter ett manuellt val av ett fläktläge inte aktiverar fläkten under cirka 5 minuter ■ det manuellt valda fläktläget motsvarar det automatiska driftläget igen ■ fläktmotorn och hällen har varit avstängda i minst 30 sekunder. När du kopplar in hällen nästa gång så kommer automatdriften att starta automatiskt. ■ Om du vill styra fläkten manuellt när du lagar mat så startar du fläkten innan du startar hällen. Om både fläkten och hällen har varit avstängda i minst 30 sekunder så kommer automatdriften att kopplas in nästa gång hällen startas.

Laga mat utan Con@tivity 2.0-funktionen (manuell användning)

I följande lägen ska fläkten användas manuellt:

• Con@ctivity 2.0-funktionen är avaktiverad.
• Du har avaktiverat Con@ctivity 2.0-funktionen (se avsnittet "Lämna automatdriften medan du lagar mat").

Koppla in fläkten

■ Tryck på knappen för Till/Från ①.

Fläkten startar på läge 2.

Välja effektläge

För lättare till starkare matos och lukt kan du välja mellan lägena 1 till 3.

För tillfällig kraftig matosutveckling, till exempel vid stekning, rekommenderas effektläge 4 som intensivläge.

■ Välj önskat effektläge genom att trycka på touchknapparna 1 till 4.

Stänga av intensivläget

Om powermanagement är aktiverat (förinställt), kommer fläkten automatiskt att gå tillbaka till läge 3 efter 5 minuter.

Välja eftergångstid

Det rekommenderas att fläkten får gå några minuter efter matlagningen. Därmed renas luften från ånga och lukter som eventuellt finns kvar efter matlagningen.

Med funktionen Fortsatt drift stängs fläkten av automatiskt efter en förvald tid.

■ Tryck på touchknappen Fortsatt drift ♗m efter matlagningen medan fläkten fortfarande är inkopplad. - Första gången: fläkten stängs av efter 5 minuter (5 lyser). - Andra gången: fläkten stängs av efter 15 minuter (¶15 lyser). - Om du trycker på knappen för Fortsatt drift ♗ igen förblir fläkten inkopplad (5 ♗15 slocknar).

Stänga av fläkten

■ Stäng av fläkten med knappen för Till/Från ①.

Släcka hällbelysningen

Du kan tända och släcka hällbelysningen oberoende av fläkten.

Tryck på knappen för hällbelysning igen.

Powermanagement

Denna fläkt har en Powermanagementfunktion. Det ser till att fläkten automatiskt sänker effektläge och att belysningen släcks.

• Om intensivläget är inkopplat, sänks effektläget automatiskt till läge 3 efter 5 minuter.
• Om fläkten har effektläge 3, 2 eller 1 kommer den efter 2 timmar att sänkas ett läge i taget i steg om 30 minuter tills den är avstängd.
• Den tända hällbelysningen släcks automatiskt efter 12 timmar.

Du kan avaktivera Powermanagement. Tänk på att detta kan leda till en högre energiförbrukning.

Koppla till eller från Powermanagement

Stäng av fläkten och hällbelysningen. Tryck på knappen för Fortsatt drift i cirka 10 sekunder tills fläkteffekt 1 lyser. Tryck sedan på följande touchknappar efter varandra: knappen för hällbelysning, touchknappen 1 och knappen för hällbelysning.

När Powermanagement är inkopplad lyser 1 och 4.

När den är frånkopplad blinkar lamporna 1 och 4.

Tryck på knappen 1 för att koppla från Powermanagement.

1 och 4 blinkar.

För att koppla in Powermanagement trycker du på knappen 4.

1 och 4 lyser.

Bekräfta valet med knappen för Fortsatt drift ♿.

Alla kontrollampor släcks.

Om ingen bekräftelse görs inom fyra minuter bibehålls den gamla inställningen.

Drifttidsräknare

Tiden som fläkten är i drift sparas i fläktens elektronik.

Drifttidsräknaren indikerar genom att fettfiltersymbolen ⚙ eller kolfiltersymbolen ⚙ tänds när filtren måste rengöras eller bytas ut. Information om rengöring och byte av filter samt återställning av drifttidsräknaren hittar du i avsnittet "Rengöring och skötsel".

Ändra drifttidsräknaren för fettfiltret

Du kan anpassa drifttidsräknaren till dina matlagningsvanor.

Vid leverans är ett rengöringsintervall på 30 timmar inställt.

– En kortare tid på 20 timmar är lämplig om du steker och friterar mycket. - Även om du inte lagar mat så ofta är det ändå bra med ett kortare rengöringsintervall. Det kortare intervallet förhindrar att fett som har samlats hårdnar och försvårar rengöringen.

- Du kan välja ett intervall på 40 eller 50 timmar om du regelbundet lagar fettsnål mat.

Stäng av fläkten med knappen för Till/Från ①.

Tryck samtidigt på touchknapparna för Fortsatt drift ♗ och knappen för fettfilter Ⓧ.

Fettfiltersymbolen ⚙ och en av kontrollamporna för fläkteffekt blinkar.

1 till 4 visar den inställda tiden: 1 20-timmarsvisning 2 30-timmarsvisning

3 40-timmarsvisning

4 50-timmarsvisning

■ Genom att trycka på siffrorna så väljer du önskad tid.

■ Bekräfta valet med knappen för fettfilter Ⓧ.

Alla kontrollampor släcks.

Om ingen bekräftelse görs inom fyra minuter bibehålls den gamla inställningen.

Aktivera/ändra kolfiltrets drifttidsräknare

Kolfiltren behövs för cirkulationsdrift.

Drifttidsräknaren för kolfiltret måste bara aktiveras en gång och drifttiden måste ställas in efter dina matlagningsvanor.

■ Slå av fläkten med knappen för Till/Från ①. ■ Tryck samtidigt på touchknappen för Fortsatt drift ⚠ och knappen för kolfilter ⚙.

Kolfiltersymbolen ⚙ och en av kontrollamporna för fläkteffekt blinkar.

1 till 4 visar den inställda tiden: 1 120-timmarsvisning 2 180-timmarsvisning 3 240-timmarsvisning 4 ...... avaktiverad. ■ Genom att trycka på siffrorna så väljer du önskad tid. ■ Bekräfta valet med knappen för kolfilter ⚙️.

Alla kontrollampor släcks.

Om ingen bekräftelse görs inom fyra minuter bibehålls den gamla inställningen.

Kontrollera drifttidsräknaren

Du kan kontrollera hur många procent av drifttiden som har förbrukats.

■ Koppla in fläkten med knappen Till/Från ①. ■ Tryck ner antingen knappen för fettfilter ⚙ eller kolfilter ⚙.

Samtidigt blinkar en eller flera av touchknapparna för fläkteffekt.

Antalet blinkande touchknappar visar hur stor procentandel av den inställda drifttiden som har förbrukats.

Touchknapp 1: 25 %

Touchknapp 1 och 2: 50 %

Touchknapp 1 till 3: 75 %

Touchknapp 1 till 4: 100 %

Informationen om de förbrukade drifttimmarna sparas när fläkten stängs av eller vid strömavbrott.

Knappljud

■ Stäng av fläkten med knappen för Till/Från ①. ■ Tryck samtidigt på touchknapp 4 och knappen för fettfilter ⚙ i cirka 5 sekunder tills du hör en kort ljudsignal.

Ljudsignalen är nu avstängd för alla funktioner.

■ För att koppla in ljudsignalen igen gör du på samma sätt.

Efter det att fläkten har varit skild från elnätet eller efter ett strömavbrott är ljudsignalen inkopplad oavsett tidigare inställning.

Den här fläkten arbetar väldigt effektivt och energisparande.

– Se till att köket är ordentligt ventilerat när du lagar mat. Om inte tillräckligt med luft tillförs vid frånluftsdrift kommer inte fläkten att arbeta effektivt och driftljudet blir högre. - Laga mat på så låg effekt som möjligt. Lite matos betyder också lägre effektläge på fläkten och därmed lägre energiförbrukning. - Använd Con@ctivity-funktionen. Fläkten startar och stängs av automatiskt. Den kommer att välja det perfekta effektläget för alla tillfällen samtidigt som den drar så lite energi som möjligt. - Om du använder fläkten manuellt så beakta följande:

• Kontrollera valt effektläge på fläkten. För det mesta räcker det med ett lägre effektläge. Använd bara intensivläget när det verkligen behövs.
• Om det osar väldigt mycket kan du redan tidigt höja effektläget. Det är mycket effektivare än att låta fläkten gå längre för att få upp os som redan spritt ut sig i köket. – Tänk på att fläkten ska stängas av efter matlagningen. Om du vill rena luften ytterligare i köket så använder du funktionen Fortsatt drift. Då kommer fläkten att stängas av automatiskt efter eftergångstiden.

– Rengör eller byt filtret med regelbundna intervall. Väldigt smutsiga filter minskar effekten, är inte lika hygieniskt och bidrar till en ökad brandrisk.

Hölje

Allmänt

Fläktens ytor och knappar är känsliga mot repor.

Följ därför nedanstående rengöringsanvisningar.

■ Använd endast en disktrasa, diskmedel och varmt vatten för att rengöra fläktens ytor och knappar. ■ Torka därefter ytorna torra med en mjuk trasa.

Använd inte

– rengöringsmedel som innehåller soda, syra, klorid eller lösningsmedel - skurmedel, hårda disksvampar eller gamla disksvampar som innehåller rester av skurmedel.

Särskilda anvisningar för fläktar som har ett skikt av färg

- Följ de allmänna rengöringsanvisningarna i detta avsnitt.

Utöver de allmänna anvisningarna måste man tänka på att det är lätt hänt att du råkar orsaka små repor. I kombination med en halogenlampa kan tyvärr reporna synas.

Särskilda anvisningar för glasytor

■ För rengöring av glasytorna kan du använda ett vanligt fönsterputsmedel.

Fettfilter

De återanvändbara fettfiltren av metall fångar upp alla fasta partiklar i matoset (fett, damm med mera) och förhindrar att fläkten blir smutsig.

⚠️ Ett överhettat filter innebär brandrisk!

Rengöringsintervall

Vi rekommenderar att du rengör fettfiltren var 3:e–4:e vecka eftersom fett som samlats i fläkten under en längre tid blir hårt och därmed försvårar rengöringen.

När symbolen för fettfiltret ⚙ börjar lysa påminner drifttidsräknaren dig om att göra rent fettfiltret.

■ Du kan anpassa drifttidsräknarens intervaller själv (se avsnittet "Användning (automatisk och manuell drift)").

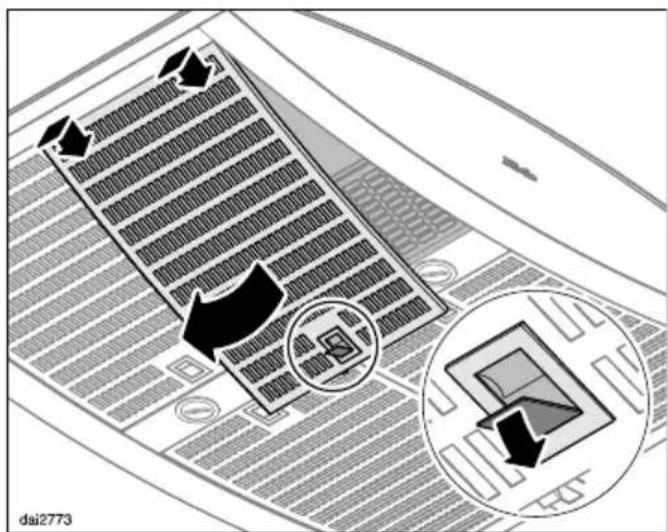

Ta ut fettfiltret

Var försiktig när du tar ut fettfiltret så att det inte ramlar ner.

Både filtret och hällen kan i sådana fall ta skada.

Håll i fettfiltret ordentligt när du ska ta ut det.

- Öppna fettfiltrets spärr, vinkla fettfiltret cirka 45° neråt, haka loss det baktill och ta ut det.

Rengöra fettfiltren för hand

■ Rengör fettfiltren med en diskborste i varmt vatten med milt handdiskmedel. Använd aldrig bara koncentrerat handdiskmedel.

Olämpliga rengöringsmedel

Olämpliga rengöringsmedel kan vid regelbunden användning skada filterytan. Använd inte följande rengöringsmedel:

- kalklösande rengöringsmedel

- skurmedel i pulver eller flytande form

- aggressiva allrengöringsmedel

- ugnsspray.

Diska fettfiltret i diskmaskin

• Placera fettfiltret lodrätt eller lutande i underkorgen. Se till att spolarmen kan röra sig fritt. ■ Använd ett milt maskindiskmedel. ■ Välj ett program med en disktemperatur på minst 50°C och högst 65°C.

Beroende på vilket diskmedel som används vid rengöring av fettfiltret kan dess insida få bestående missfärgningar vid maskindisk. Detta inverkar inte på filtrets funktion.

Efter rengöringen

Lägg fettfiltren på tork på ett underlag som suger upp fukten bra. ■ Medan fettfiltren är nedmonterade ska du noggrant rengöra tillgängliga delar av höljets insida. Därmed förebygger du brandrisk. ■ Sätt tillbaka fettfiltren. Tänk på att fettfiltrens spärrar ska peka neråt när du sätter in dem.

■ Om fettfiltren har satts in felvänt, kan du lossa dem i ursparningarna med hjälp av en liten skruvmejsel.

Återställa drifttidsräknaren för fettfiltret

De båda drifttidsräknarna måste nollställas efter rengöringen.

■ Tryck på knappen för fettfilter ⚙l i ungefär 3 sekunder tills endast touchknappen 1 blinkar.

Symbolen Ⓧ slocknar.

Om du rengör fettfiltren innan de inställda drifttimmarna har förbrukats:

■ Tryck på knappen för fettfilter ⚙l i ungefär 6 sekunder tills endast touchknappen 1 blinkar.

Rengöring och skötsel

Kolfilter

Vid cirkulationsdrift måste fyra kolfilter användas till fettfiltren. Kolfiltren binder luktämnen som uppstår när du lagar mat.

De ska sättas in i ångskärmen ovanför fettfiltret.

Kolfilter finns att köpa hos Mieles återförsäljare eller hos Mieles reservdelsavdelning. Modell och beteckning står i avsnittet "Tekniska data".

Sätta i och byta kolfilter

• För att byta eller montera kolfilter måste först fettfiltren tas ut enligt tidigare beskrivning. ■ Ta ut kolfiltret ur förpackningen.

■ Öppna hållarna för kolfiltren.

■ Sätt in kolfiltren och stäng hållarna igen. ■ Sätt tillbaka fettfiltret. Aktivera drifttidsräknaren (se avsnittet "Använda fläkten (automatisk och manuell drift)").

Bytesintervall

- Kolfiltren bör bytas ut när de inte längre binder lukt tillräckligt bra. Dock minst en gång per halvår.

Drifttidsräknaren påminner dig om att byta kolfilter genom att symbolen för kolfilter ⚙ börjar lysa.

Drifttidsräknaren för kolfiltret ska aktiveras en gång, se avsnittet "Använda fläkten (automatisk och manuell drift)".

Återställa drifttidsräknaren för kolfiltret

Om drifttidsräknaren är aktiverad måste den sättas tillbaka efter bytet.

■ Tryck på knappen för drifttimmar ⓘ i ungefär 3 sekunder medan fläkten är inkopplad tills bara fläkteffekt 1 blinkar.

Kolfiltersymbolen 📍 släcks.

Om du byter kolfiltret innan de inställda drifttimmarna har förbrukats:

■ Tryck på knappen för kolfilter ⚙ i cirka 6 sekunder, tills bara touch-knappen 1 blinkar.

Ta hand om förbrukat kolfilter

■ Förbrukade kolfilter kan kastas i hushållssoporna.

Om det uppstår fel som du själv inte kan åtgärda, var god kontakta din Mieleåterförsäljare eller Miele service.

Telefonnummer till service står på baksidan av denna bruksanvisning.

Service behöver fläktens modellbeteckning och tillverkningsnummer. Dessa båda uppgifter står på typskylten.

Typskyltens plats på maskinen

Om du tar ut fettfiltret så hittar du typskylten.

Garantivillkor och garantitid

Vid sidan av gällande lagstiftning tillämpas EHL:s konsumentbestämmelser.

Innan montering

⚠️ Läs igenom informationen i detta avsnitt och i avsnittet "Säkerhetsanvisningar och varningar" innan montering.

Monteringsmaterial

4 skruvar 5 x 60 mm och

4 pluggar 8 x 50 mm

för fastsättning i taket

Skruvarna och pluggarna är avsedda för montering i betongtak.

För andra takkonstruktioner används skruvar och pluggar som passar för materialet.

Kontrollera även att väggen har tillräcklig bärkraft.

för upphängning av fläkten, bestående av 4 linor, 4 fästanordningar för taket och 4 kåpor.

Upphängningen får inte användas för att fästa ytterligare delar (till exempel en mellanskiva).

3 klämmor till linorna

för att fästa nätkabeln till en upphängningslina.

1 dragavlastning

för nätkabeln för montering på ett av takfästena.

Monteringsplan

De enskilda monteringsstegen finns beskrivna på bifogat lösblad.

Fläktens mått

Avstånd mellan häll och fläkt (S)

När du väljer avstånd mellan hällen och underkant på fläkten ska hälltillverkarens anvisningar följas.

Om inga större avstånd finns angivna ska minst följande säkerhetsavstånd hållas.

Se avsnittet "Säkerhetsanvisningar och varningar".

Häll Minsta avstånd - S
Elektrisk häll 450 mm
Elektrisk grill, elektrisk fritös 650 mm
Gashäll med flera brännare med ≤ 12,6 kW total effekt, ingen av brännarna har > 4,5 kW	650 mm
Gashäll med flera brännare > 12,6 kW och ≤ 21,6 kW total effekt, ingen av brännarna har > 4,8 kW.	760 mm
Gashäll med flera brännare > 21,6 kW total effekt eller en av brännarna > 4,8 kW.	ej möjligt
Gashäll med en brännare med ≤ 6 kW effekt 650 mm
Gashäll med en brännare med > 6 kW och ≤ 8,1 kW effekt	760 mm
Gashäll med en brännare med > 8,1 kW effekt ej möjligt

• För att få en tillräckligt stor arbetsyta under fläkten rekommenderas ett avstånd på 650 mm även över elspisar.
• Det ska vara möjligt att arbeta fritt vid spisen/hällen samtidigt som att fläkten ska kunna användas optimalt.
• Tänk på att matos fångas upp sämre ju större avståndet mellan spisen/hällen och fläkten är.
• För att matoset ska tas upp optimalt bör du tänka på att fläkten ska täcka hällen. Fläkten ska monteras rakt över hällen, inte på sidan om. – Hällen bör helst vara mindre än fläkten, eller maximalt lika stor.
• För att monteringen ska kunna utföras riskfritt och för eventuell framtida service måste monteringsplatsen vara lättillgänglig. Tänk särskilt på detta när det gäller omkringliggande skåp, väggar och så vidare.

Ej fackmässigt utförda installations-, underhålls- eller reparationsarbeten kan medföra avsevärda risker för användaren, för vilka tillverkaren inte ansvarar.

Eftersom det av säkerhetsskäl är mycket viktigt att gällande installationsnormer och föreskrifter följs noggrant ska elinstallationen utföras av en behörig fackman.

Fläkten får bara anslutas till ett eluttag som är jordat och installerat enligt gällande föreskrifter!

Elanslutningen måste vara utförd enligt gällande föreskrifter!

Jordfelsbrytare rekommenderas för ökad säkerhet.

Som frånkopplingsdon gäller en tillgänglig strömbrytare med ett kontaktavstånd på minst 3 mm. Till detta hör LS-brytare, säkringar och skydd (EN 60335).

Erforderliga anslutningsdata framgår av typskylten (se avsnittet "Miele service"). Kontrollera att dessa data angående spänning och frekvens överensstämmer med dem som gäller för elnätet på installationsplatsen.

Anslut nätanslutningskabeln enligt följande schema:

Grön/gul......jordad kabel

För ökad säkerhet rekommenderas jordfelsbrytare.

Installera Con@ctivity 2.0-stickan

För att du ska kunna använda Con@ctivity 2.0-funktionen så måste hällen vara utrustad med Con@ctivity 2.0-stickan. Den följer med som tillbehör till fläkten.

Beakta monteringsanvisningen till Con@ctivity-stickan när du ska installera den.

Aktivera Con@ctivity 2.0-funktionen

För att du ska kunna använda Con@ctivity-funktionen så måste radioförbindelsen mellan häll och fläkt aktiveras.

Både häll och fläkt måste vara installerade och driftklara.

Radioförbindelsen måste aktiveras samtidigt på hällen och fläkten.

Aktivera Con@ctivity-funktionen på fläkten

Hällen och fläkten måste vara avstängda. Tryck på knappen för fortsatt drift ♗ i cirka 10 sekunder tills fläkteffekt 1 lyser. Tryck sedan på följande touchknappar efter varandra:

knappen 1

sedan knappen 4

och till sist knappen för belysning ⚙️.

Nu är fläkten i på/avstängningsläge.

När fjärrkontrollen är aktiverad lyser lamporna 2 och 3 samtidigt.

Om det redan finns en radioförbindelse så blinkar lamporna 2 och 3 konstant (Con@ctivity 2.0 är redan aktiverad eller så finns det en ansluten fjärrkontroll).

För att aktivera Con@ctivity 2.0 trycker du på knappen 4.

En sökning efter radioförbindelse börjar.

Under tiden ställer du in aktiveringen på hällen.

Under tiden som fläkten söker efter en radioförbindelse startar du aktiveringen på hällen. Läs informationen om detta i bruksanvisningen till hällen. Om du ska bekräfta på hällen att radioförbindelsen är aktiverad så måste du bekräfta aktiveringen på hällen med knappen för eftergångstid 5.15. Alla kontrollampor slocknar.

Con@ctivity 2.0-funktionen går nu att använda.

Om ingen bekräftelse görs inom fyra minuter görs ingen aktivering.

Aktiveringen görs en gång. Även om fläkten eller hällen skulle bli strömlös kommer funktionen fortsätta att vara aktiverad.

Aktivering misslyckades

Om ingen radioförbindelse har upprättats trots aktivering av fläkten och hällen måste båda produkterna först avaktiveras och sedan aktiveras på nytt.

Avaktivera Con@ctivity 2.0

Avaktiveringen på fläkten görs på samma sätt som aktiveringen. I på/avstängningsläge trycker du på knappen 1 istället för 4. För att avaktivera hällen så följer du anvisningarna i tillhörande bruksanvisning.

Om radioförbindelsen bryts kommer också fjärrkontrollen att avaktiveras och måste aktiveras på nytt.

Tekniska data

Fläktmotor 120 W
Hällbelysning 3 x 3 W
Total anslutningseffekt 129 W
Nätspänning AC 230 V
Säkring 10 A
Nätanslutningens längd 1,8 meter
Vikt 33 kg

Cirkulationsdrift med kolfilter-set DKF 17-1. Setet innehåller fyra kolfilter.

Konformitetsförklaring

Härmed förklarar Miele, att fläkten på bruksanvisningens framsida överensstämmer med grundläggande krav och andra relevanta föreskrifter enligt riktlinje 1999/5/EG.

En fullständig konformitetsförklaring hittar du på www.miele.se

Datablad för köksfläktar för hushållsbruk

enligt förordning (EU) nr. 65/2014 och förordning (EU) nr. 66/2014

MIELE
Modellbeteckning DA 7006 D
Årlig energiförbrukning (AEC fläkt ) 83,2 kWh/år
Energieffektivitetsklass
A+ (effektivast) till F (minst effektiv) D
Energieffektivitetsindex (EEI fläkt ) 95,3
Flödesdynamisk effektivitet (FDE fläkt ) 7,7
Flödesdynamisk klass
A (effektivast) till G (minst effektiv) F
Belysningseffektivitet (LE fläkt ) 64,4 lx/W
Belysningseffektivitetsklass
A (effektivast) till G (minst effektiv) A
Fettfiltreringseffektivitet 95,3 %
Fettfiltreringseffektivitetsklass
A (effektivast) till G (minst effektiv) A
Uppmätt luftflödesvärde vid bästa effektivitetspunkt	383,8 m 3 /h
Luftflöde vid minimihastighet	250 m 3 /h
Luftflöde vid minimihastighet	500 m 3 /h
Luftflöde intensiv- eller boostinställning	600 m 3 /h
Max luftflöde (Q max )	600 m 3 /h
Uppmätt lufttryck vid bästa effektivitetspunkt 89 Pa
A-viktade ljudeffektutsläpp, vid minimihastighet 55 dB
A-viktade ljudeffektutsläpp, vid maxhastighet 67 dB
Luftburet akustiskt buller för A-viktade ljudeffektutsläpp vid minimi-och maximihastighet	70 dB
Uppmätt elektrisk ineffekt vid bästa effektivitetspunkt 122,0 W
effektförbrukningen i frånläge (P o )	W
Effektförbrukning i standby-läge (P s )	0,15 W
Märkeffekt för belysningssystemet	9,0 W
Genomsnittlig belysning över kokytan	580 lx
Tidsökningsfaktor	1,7

Miele AB

Industrivägen 20, Box 1397

171 27 Solna

Tel [phone]

Fax [phone]

Serviceanmälan: 077 077 00 20

Internet: www.miele.se

Tyskland

Miele & Cie. KG
