BRUKSANVISNING QC910 HUSQVARNA

s Innehållsförteckning 2
DK Indholdfortegnelse 11
N Inholdfortegnelse 20
FI Sisällysluettelo 29

Innehållsförteckning

Lycka till med Din nya Husqvarna-fläkt....3

Säkerhetsinformation ....3

Vid installation och service ....3

Vid användning....3

Vid skrotning ....3

Beskrivning av fläkten 4

Medföljande tillbehör 4

Funktioner 4

Montering av fläktkåpa på vägg 5

Montering av täckkåpa 5

Så här använder du din fläkt 7

Reglering av hastigheten 7

Ventilera på rätt sätt 7

Viktigt att veta 7

Skötsel och rengöring 8

Om fläkten inte fungerar 9

Innan Du kontaktar service....9

Service och reservdelar 9

Konsumentköp EHL 9

Konsumentkontakt 9

Tekniska data....10

Lycka till med Din nya Husqvarna-fläkt

Innan Du använder fläkten rekommenderar vi att Du läser igenom hela bruksanvisningen, som ger en direkt beskrivning av fläkten och dess funktioner.

För att undvika de risker, som trots allt alltid finns när Du använder en produkt, som drivs med el, är det viktigt att fläkten installeras på rätt sätt och att Du läser igenom säkerhetsinformationen noga för att undvika felanvändning och onödiga olycksrisker.

Spara bruksanvisningen och se till att den finns tillgänglig vid användning av fläkten.

Säkerhetsinformation

Vid installation och service

• Fläkten är avsedd för hushåll med normalt förekommande matlagning. Används den för andra ändamål kan risk finnas för skada, vilket inte täcks av konsumentköplagen.
• All eventuell elektrisk installation skall utföras av behörig fackman och installationen av fläkten bör utföras av kunnig person. Arbete utfört av person utan tillräcklig kunskap kan försämra fläktens funktion samt leda till skada på person och/eller egendom.
• Minsta tillåtna avständ från fläktens underkant till elektrisk spis eller håll är 50 cm och till gas-spis eller håll 65 cm.
• Kontrollera att fläktens anslutningssladd inte kommer i kläm vid installation.
• Fläkten är endast elektriskt avstängd när stickkontakten eller säkringen (proppen) är borttagen.
• Observera att utblåsningsluften inte får ledas in i rökkanal som används för avledning av rökgaser från bruksföremål, som matas med annat slag av energi än elenergi, som t ex oljepanna eller vedspis.

Vid användning

• Lämna aldrig frityrkokning, smältning av fett, paraffin eller annat lättantändligt utan tillsyn. Vid en eventuell brand: Stäng omedelbart av köksfläkten och nollställ kokzonens reglage.
  OBS! Kväv elden med lock. Använd aldrig vatten.
• Flambering bör inte ske under fläkten. Det kan orsaka brand. Tänk också på att stekfett tar eld om det blir överhettat. Lämna aldrig stekpannan utan uppsikt.
• Fläktens fettfilter skall regelbundet rengöras för att undvika att fett kan droppa ner på kokzonen och orsaka brand.

Se vidare under rubriken "Rengöring" i bruksanvisningen.

Vid skrotning

- Förhindra olyckor med den skrotade fläkten. Ta bort stickkontakten från vägguttaget och kapa sladden vid utgången från fläkten. Kontakta din kommun för information om var du kan lämna din fläkt eller kontakta AB Elektroservice.

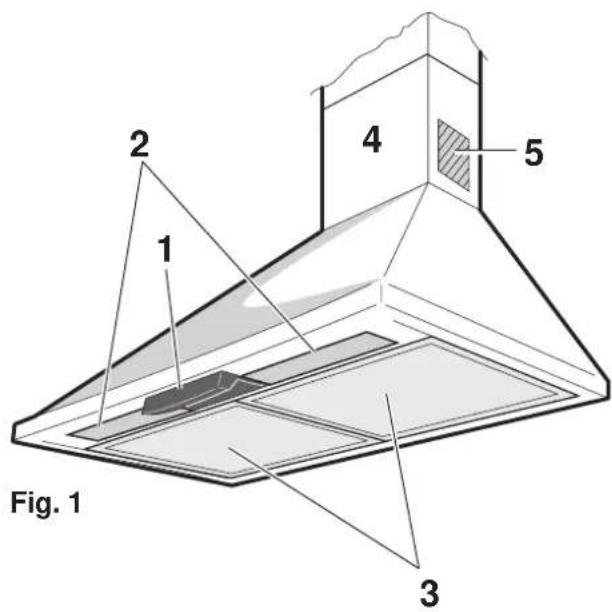

Beskrivning av fläkten

1. Kontrollpanel
2. Belysning
3. Fettfilter
4. Täckkåpa
5. Ventilationsgaller (Återcirkulation)

Medföljande tillbehör

• Mall för montering

• Skruvsats

• Kallrasspjäll

• Luftriktare (för kolfilterdrift)

- Skorstensstöd

Funktioner

Två system är möjliga

• Utblås via trumsats (extra tillbehör) och evaku- eringskanal (skall utföras enligt Boverkets normer)
• Återcirkulation genom kolfilter (extra tillbehör)

På fläkthusets ovansida finns utblåset på vilket kallrasspjället monteras (S - Fig. 3).

Luften dras in genom fettfiltret och blåses sedan via en evakueringsslang (extra tillbehör) och imkanal ut i det fria.

Viktigt: Slangen skall ha få och mjuka böjar för att inte försämra fläktens luftflöde.

2 1 4 5 Fig. 1 3

Observera att utblåsningsluften inte får ledas in i rökkanal som används för avledning av rökgaser från bruksföremål, som matas med annat slag av energi än elenergi, som t ex oljepanna eller vedspis.

Funktion - Återcirkulation

Luften dras först in genom fettfiltret, där fettet fångas upp och därefter igenom kolfiltret, som tar hand om oset. Den renade luften blåses ut via ventilationsgallret (5 - Fig 1) i köket.

Extra tillbehör

Kolfilter

Kolfilter skall användas då fläkten ansluts till systemet "återcirkulation".

Beställs genom återförsäljaren.

PNC 942 120 180

Installation

Uppackning

OBS! Kontrollera att fläkten inte är skadad.

Eventuella transportskador skall omedelbart anmälas till den som ansvarat för transporten.

Skador, felaktigheter och ev saknade delar skall omedelbart anmälas till säljaren. Lämna

förpackningsmaterialet så att inte små barn kan leka med det.

Placering

Fläktkåpan skall monteras på vägg. Minimum höjd ovanför elektrisk spis eller håll är 50 cm och ovanför gaslåga 65 cm (Fig. 2).

Elanslutning

Fläkten är försedd med sladd och jordad stickpropp och skall anslutas till 230V. Sladdens längd är 1,25 m.

Montering av fläktkåpa på vägg - Fig. 3

• Sätt upp den bifogade mallen (1) och borra 2 st 12 mm hål (2).
  • Fäst de två hakarna (3) i hålen.
  • Ta bort fettfiltren (se Fig. 6).
• Häng kåpan på hakarna och nivåjustera den med skruvarna (5).
• Märk med en penna upp den exakta positionen för de övre fästhålen (6).

Lyft ner kåpan.

Borra i markeringarna ( 8mm).

Placera de två 8 mm pluggarna i hålen (7).

Häng upp käpan igen.

Skruva sedan fast kåpan med 2 st 5 x 45 mm skruvar (8).

• Montera fettfiltren.

Min. 50 cm. Min 65 cm.

Fig. 2

Montering av täckkåpa

- Montera toppstödet (10) på väggen så nära taket som möjligt. Använd skruvarna (11) 2 st 5 x 45 mm och pluggarna (9).

För evakuering:

- Montera kallrasspjället (12S) med skruvarna 3,5 x 6,5 mm och därefter en evakueringsslang (13S), tillräckligt lång för att nå upp till imkanalen.

För återcirkulation:

• Montera luftledaren (12K) på fläkthusets ovansida. Fixera först ledaren baktill, därefter skruvas den fast med 2 st skruvar, 3,5 x 6,5 mm i framkanten.
• Förbered för den elektriska anslutningen (14).
• Montera täckkåpan (15) upptill genom att fästa käpan på toppramen med 2 skruvar, 3 x 9 mm (16).
• För täckkåpans nedre del på plats över fläkthuset (17). Ta bort den skyddande plastfilmen från täckkåpan.
  • Montera de två ventilationsgallren (18).

1 2 3 4 5 6 7 8 9 10 11 11 16 14 15 18 17 18 Ø 150mm 13S S K 92K 92S 92K 92K 92S

Så här använder du din fläkt

Reglering av hastigheten

På fläktens framsida sitter hastighetsregleringen. För att få bästa resultat så rekommenderas låg hastighet vid normala förhållanden och hög hastighet vid större koncentration av os och ånga.

Intensivläget går i 5 minuter, därefter återgår spisfläkten automatiskt till den tidigare valda hastighet (1,2 eller 3). Vill du stänga av intensivhastigheten innan 5 minuter har gått, tryck på knapp G (intensiv).

Använd gärna intensivläget som efterevakuering, var fläkten avstängd innan valet av intensivhastighet, kommer den automatiskt att stanna. Tiden för intensivhastigheten, 5 minuter kan variera något och kan inte ändras.

Starta fläkten några minuter innan matlagningen påbörjas. Efter avslutad matlagning bör fläkten gå i ytterligare 15 minuter eller tills dess os och ångbildning försvunnit.

Ventilera på rätt sätt

För att fläkten skall fungera oklanderligt måste köksfönstren hållas stängda när fläkten är igång. Annars erhålles inget undertryck i köket. Däremot bör ett fönster i ett angränsande rum vara öppet då fläkten användes.

Viktigt att veta

Används fläkten samtidigt som t ex en öppen eldstad, vilken tar luften inifån huset, kan detta orsaka baksug och rök i rummet. Åtgärden i så fall är att öppna ett fönster så att tillräckligt med luft kommer in.

Gäller ej då fläkten är försedd med kolfilter.

C D E F A B i G H

A - Avstängningsknapp
B - Knapp för start och val av hastighet
C/D/E - Lysdioder för indikering av hastighet 1-3.
F - Lysdiod för indikering av intensivhastighet.
G - Knapp för val av intensivhastighet, 5 minuter.
H - Belysning, tänd / släck.

Fig. 4

Skötsel och rengöring

Gör alltid fläkten strömlös genom att dra ur stickkontakten eller skruva ur oss säkringen (proppen) innan rengöring.

Rengöring bör ske var eller varannan månad beroende på användning. Ju renare fettfiltret är, desto bättre kan detta ta upp fett.

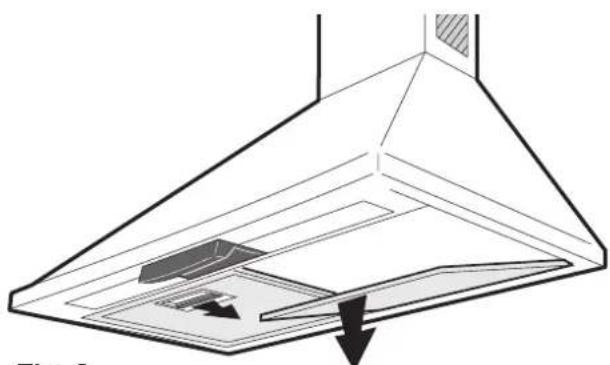

Tag bort filtret så här:

- Pressa varje filter bakåt i käpan och fäll neråt Fettfiltret består av aluminiumtrådar, där fettet fångas upp. Filtret rengöres i hett vatten med fettlösande diskmedel eller i diskmaskin vid max 65°C. Låt filtret torka innan det sätts tillbaka.

Byte av kolfilter - Fig. 7

Kolfiltret kan inte rengöras utan skall bytas när det är förbrukat. Livslängden beror på användning men räkna med 6-8 månader.

Montering och demontering av kolfilter:

• Gör fläkten strömlös genom att ta bort stickkontakten eller skruva ur säkringen.
  • Ta bort båda fettfiltren.
• Montera de två kolfiltren genom att placera ett på varje sida av fläktmotorn så att roterbladen döljs. Vrid därefter handtaget mitt i filtret till höger (medurs).
  • För demontering, vrid handtaget åt vänster (moturs).

Rengör filtret ofta. Fettbeläggningen i filter och imkanal utgör brandrisk om man t ex skulle glömma att stänga av en

spisplatta (eller vid överhettning av annat slag)

Rengöring av kåpan

Fläktens utsida rengöres med en fuktig tvättduk och milt rengöringsmedel. Använd inte frätande, repande eller brandfarliga medel vid rengöring.

Vid byte av lampa skall fläkten vara avstängd.

• Ta bort lampskyddet.
- Byt ut trasig lampa. Använd alltid samma lågenergilampa som orginalet.

Om fläkten inte fungerar

Innan Du kontaktar service

Läs igenom bruksanvisningen samt kontrollera nedanstående punkter för att försäkra dig om att du inte kan åtgärda felet på egen hand.

• Är säkringen i elcentralen hel?
• Är stickkontakten isatt?
• Är evakueringsslangen rätt monterad?
• Är fettfiltret rengjort?
• Är lampan hel och ordentligt isatt.

Gör inga ingrepp i fläkten, som kan orsaka skada på person eller produkt. Om problemet kvarstår, kontakta AB Elektroservice eller ett serviceföretag som är godkänt av leverantören.

Service och reservdelar

Service och reservdelar till din fläkt får du via din återförsäljare eller AB Elektroservice (se under "Hushållsutrustning, vitvaror" i telefonkatalogens,

Gula sidor). Uppge produktens modellbeteckning, produkt- och serienummer enligt dataskylten.

Tag bort fettfiltret så hittar Du dataskylten.

Mod. ____

PROD. NO ____

SER. NO ____

Inköpsdatum: ____

Konsumentköp EHL

Vid försäljning till en konsument i Sverige gäller Konsumentköp EHL samt övriga EHLbestämmelser, vilka återförsäljaren tillhandahåller.

Kom ihåg att spara kvittot och EHL

försäkringsbevis.

Konsumentkontakt

Har du frågor angående produktens funktion eller användning ber vi dig ringa vår konsumentgrupp, tel.nr. 08 - 7387920.

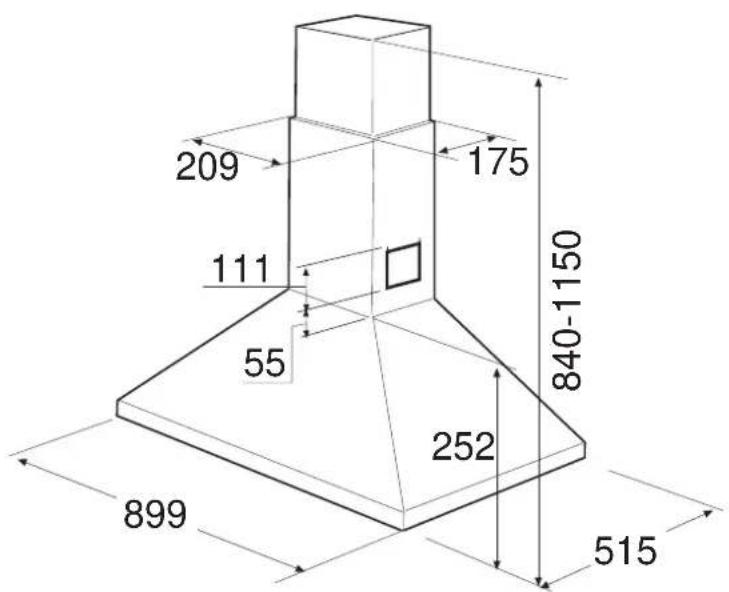

Tekniska data

Modell QC 910 U

Luftflöde Intensiv 520 m

^3/h x) 315 m³/h

Max. 410 m

^3/h

Min. 220 m

^3/h

Yttermått Höjd 840-1150 mm

Bredd 899 mm

Djup 515 mm

Belysning - lågenergilampa 2 x 9 W PL

Fettfilter 3 st

Spänning 230 V

Säkerhetsklass Klass 1

Totalt inkopplad effekt 185 W

x) Gäller då fläkten är försedd med kolfilter (återcirkulation)

209 175 111 55 840-1150 252 899 515
