BRUKSANVISNING TS1000 ROBOMOW

Produkterna är tillverkade av F. Robotics Acquisitions (Friendly Robotics).

© Friendly Robotics, 2014-A. Alla rättigheter förbehålls. Ingen del av detta dokument får kopieras, reproduceras, överföras elektroniskt eller översättas utan att det i förväg skriftligen har godkänts av Friendly Robotics.

Produkten, produktspecifikationer och detta dokument kan ändras utan föregående meddelande. Alla andra varumärken är respektive ägares egendom.

Välkommen till en värld för robotliknande hushållsprodukter med Friendly Robotics Robomow!

Tack för att du har köpt vår produkt. Vi vet att du kommer att njuta av den extra lediga tid du kommer att få när du använder Robomow för att klippa din gräsmatta. Om du installerar och använder Robomow på rätt sätt kommer den att klippa din gräsmatta på ett säkert sätt och ge dig en klippkvalitet som bara matchas av ett fåtal andra gräsklippare. Du kommer att bli imponerad över din gräsmattas utseende och det bästa av allt, Robomow gjorde det åt dig.

VIKTIGT!

Följande sidor innehåller viktiga säkerhets- och driftsinstruktioner. Läs igenom och följ alla instruktioner i denna bruksanvisning Läs noga och gå igenom alla säkerhetsinstruktioner, varningar och försiktighetsåtgärder som finns i denna bruksanvisning.

Om du struntar i att läsa och följa dessa instruktioner och varningstexter kan detta leda till allvarlig skada eller dödsfall för människor eller husdjur, eller orsaka skador på privat egendom.

Definitioner för varningsdekaler

Detta är symbolerna på Robomow®; Läs dem noggrant innan du använder Robomow®.

FARA! Vassa roterande knivar Håll händer och fötter borta. Allvarliga skador kan ske. Varning - Rör inte roterande kniv(ar).

1. Varningssymbol – WARNING - detta är ett farligt elverktyg. Var försiktig när du använder det och följ alla säkerhetsinstruktioner och varningar.
2. Läs bruksanvisningen – Läs bruksanvisningen innan du använder din Robomow ^® .
3. Risk för föremål som kan slungas iväg eller komma flygande - Hela kroppen är utsatt för risk. Var försiktig.
4. Håll ett säkerhetsavständ till Robomow ^® då den körs. Se till att människor, framför allt barn, husdjur och åskådare hålls utanför det område där Robomow ^® används.
5. Var rädd om tår och fingrar – Roterande knivar. Risk för skador från roterande knivar. Håll händer och fötter borta och försök inte lyfta bort Robomow® från området.
6. Ta bort skyddsanordningen innan du arbetar med eller lyfter Robomow ^® .
7. Sitt inte på Robomow ^® .

Släng inte Robomow ^ eller någon av dess delar som osorterade kommunala sopor – de måste samlas in separat.

WARNING!

Denna varningssymbol kommer att förekomma på flera ställen i sidorna i denna bruksanvisning.

Avsikten är att lyfta fram ett viktigt säkerhets-, varnings- eller försiktighetsmeddelande.

Ägna särskild uppmärksamhet åt dessa områden och se till att du helt förstår meddelandet innan du fortsätter.

Säkerhetsvarningar & Försiktighetsåtgärder

Användning

1. Läs denna drifts- och säkerhetsmanual noggrant och bekanta dig med kontrollerna och korrekt användning av Robomow® innan du använder Robomow®.
2. Låt aldrig barn eller människor som inte känner till dessa instruktioner köra Robomow ^® .
3. Klipp aldrig gräset när människor, framför allt barn, eller husdjur är i närheten.
4. Vi rekommenderar å det bestämdaste att du använder Barnlås eller Antistöld (4-siffrig PIN-kod) för att förhindra att gräsklipparen används av barn eller andra som inte känner till hur man använder Robomow® på ett säkert sätt.
5. Låt aldrig Robomow ^® klippa utan uppsikt, såtillvida området inte är fullständigt inhägnat och det inte är möjligt för människor att beträda gräsmattan.
6. Operatören eller användaren är ansvarig för olyckor eller faror som kan uppstå på andra människor eller deras egendom.
7. Använd skyddsglasögon och handskar när du lägger ut kantkabeln och slår ner metallpeggarna/peggarna. Slå ner alla peggar noggrant så att du därigenom undviker att man kan snubbla på kabeln.
8. Se till att lägga ut och installera kantkabeln enligt instruktionerna.
9. Inspektera området som klippts av Robomow ^® och ta bort stenar, kvistar, kablar, ben och andra föremål, en gång i veckan. De föremål som kniven stöter emot kan kastas iväg och förorsaka allvarliga skador på människor.
10. I händelse av onormala vibrationer, stoppa gräsklipparen, slå från säkerhetsswitchen och kontrollera visuellt eventuella skador på kniven eller klippdäcket. Ersätt utslitna eller trasiga knivar för att bevara balans. Om vibrationer fortsätter ring efter service.
11. Håll händer och fötter borta från knivar och andra rörliga delar.
12. Slå alltid från säkerhetsswitchen innan du lyfter gräsklipparen eller gör justeringar. Rör inte knivarna förrän de helt stannat.
13. Försök aldrig utföra service eller göra justeringar på gräsklipparen när den är igång.
14. När du programmerar klippschemat, se till att det är programmerat på tider när det inte finns några barn, husdjur eller andra åskådare på gräsmattan.
15. Använd inte Robomow ^® för något annat ändamål än den är avsedd för.
16. Kör inte Robomow ^® om någon säkerhetsfunktion eller anordning är skadad eller obrukbar.
17. Tillåt aldrig någon att åka med eller sitta på gräsklipparen.
18. Varning! När det föreligger risk för åskväder, koppla ur kantkabeln från basstationen/kantswitchen och manöverboxen från 230V/120V stickkontakten från eluttaget.
19. Se till att alla skärmar, skyddsplåtar, säkerhetsanordningar och sensorer sitter på plats. Reparera eller byt ut skadade delar, inklusive dekaler. Kör inte Robomow® om några delar är skadade eller slitna.
20. Lyft inte upp eller bär denna apparat när motorerna är igång.

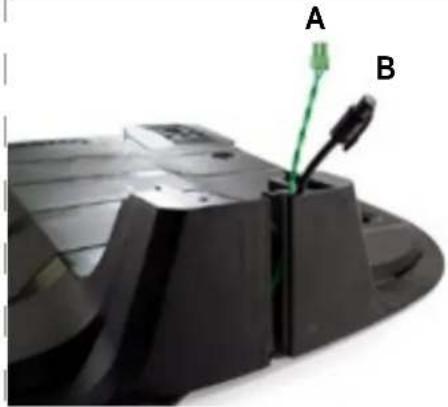

21. Risk för elchock! Koppla från manöverboxen från eluttaget före hantering av basstationens laddkontakter (plugg).

22. Transport – för att flytta gräsklipparen på ett säkert sätt från eller inom arbetsområdet:

23. Använd fjärrkontrollen (finns som ett tillbehör) för att köra den från en plats till en annan.

24. I händelse av höjdskillnader.
25. Vid längre transporter med bil ska säkringen tas bort.

Använda fjärrkontroll

1. Klipp bara i dagsljus eller i bra konstgjord belysning och undvik klippa i vätt gräs.
2. Manövrera inte Robomow® om du är barfota eller bär öppna sandaler. Använd alltid kraftiga skor och långbyxor. Se alltid till att du har stadigt fotfäste i sluttningar.
3. Var ytterst försiktig när du backar apparaten mot dig.
4. Slå på motorn enligt instruktionerna och stå med fötterna långt bort från knivarna.

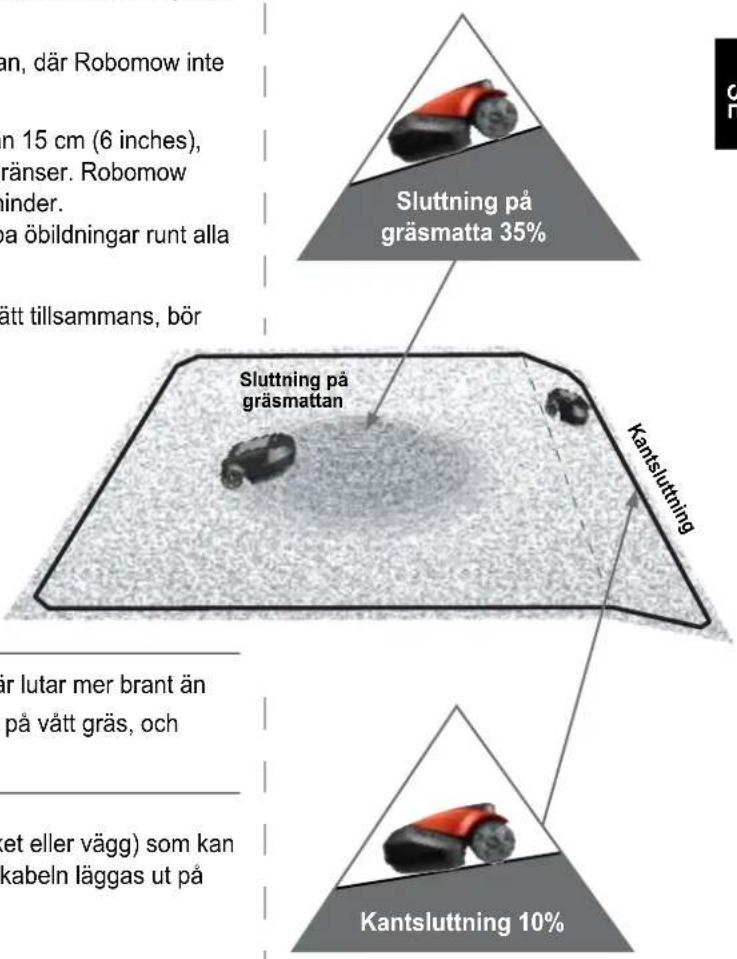

5. Kör inte gräsklipparen i sluttningar som är brantare än 15 grader, eller där stadigt fotfäste inte är möjligt.

Underhåll

1. Slå alltid från säkerhetsswitchen på Robomow® i följande fall: före rensning av stopp/ kontroll/ rengöring/ utförande av arbete på Robomow® eller vid utbyte av knivar.
2. Slå alltid från säkerhetsswitchen om Robomow® börjar vibrera onormalt.
3. Använd kraftiga handskar när du inspekterar eller servar knivarna.

1. Byt ut slitna eller skadade delar för säkerhets skull.
2. Använd bara originalutrustning och tillbehör. Det är inte tillåtet att ändra den ursprungliga designen av Robomow®. Alla ändringar görs på egen risk.
3. Underhåll/Service av Robomow® ska utföras enligt tillverkarens instruktioner.

4. Batteripaketet innehåller elektrolyter. I fall av ett elektrolytläckage bör följande åtgärder omedelbart iakktas:

5. Hudkontakt: Skölj omedelbart kontaktytan med rikligt med vatten och tvål.

6. Ögonkontakt: Skölj ögonen med rent vatten i minst 15 minuter, utan att gnugga ögonen.

7. Sök läkarvård

8. En gnista kan skapas när man ansluter nätdelen eller säkring till roboten. Därför är det förbjudet att göra det i närheten av brännbara material. Det är också förbjudet att använda spray eller något annat rengöringsmedel för rengöring av elektroniska kontakter, på grund av denna risk för antändning när man ansluter säkringen.

När produkten är slut

1. Var noga med att batteripaketet enbart laddas med en korrekt laddare, som rekommenderats av tillverkaren. Felaktigt bruk kan leda till elchock, överhettning eller läckage av frätande vätska från batteriet.
2. Släng inte Robomow eller någon av dess delar (inkl. manöverbox, basstation och kantswitch) som osorterade kommunala sopor – de måste samlas in separat.
3. Fråga din lokala leverantör/återförsäljare om de återvinningssystem som finns tillgängliga.
4. Elda inte upp batteripaketet och släng inte använda batterier i dina hushållssopor. Batteriet måste samlas in, återvinnas eller slängas bort på ett miljövänligt sätt.

Robomow® – Säkerhetsfunktioner

1. Barnlås

Detta menyval erbjuder en säkerhetsfunktion för att hjälpa till att förhindra att barn eller andra som inte känner till hur man använder gräsklipparen på ett säkert sätt, kan använda den.

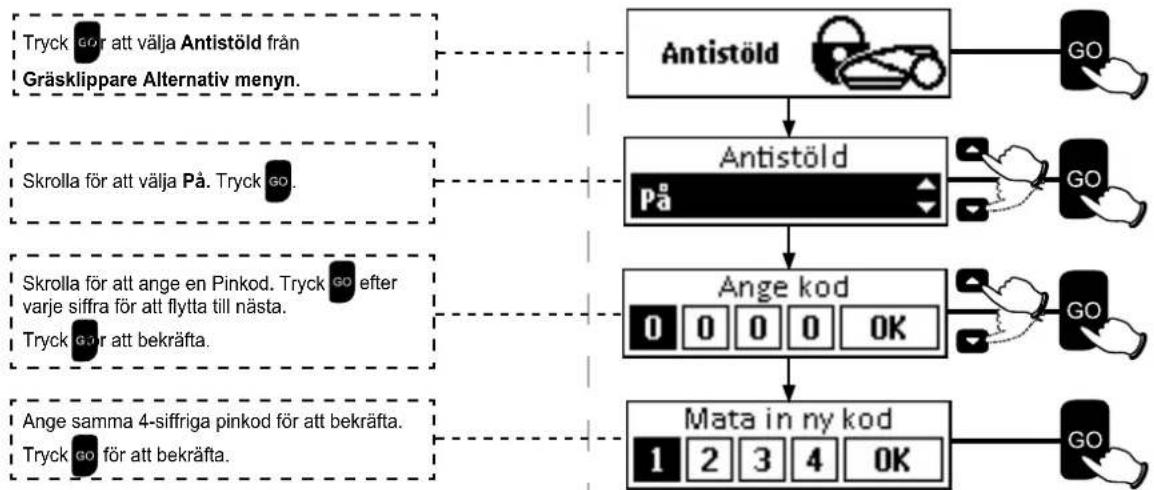

2. Antistöld

Systemet med Antistöld tillhandahåller en spärrfunktion som gör att det inte går att använda Robomow om inte den giltiga koden matas in. Du kommer att bli ombedd att mata in en valfri fyrsiffrig kod som används som personlig säkerhetskod.

3. Lyftsensor

Om gräsklipparen skulle resa sig från sin viloposition från marken när gräsklipparen är igång, kommer knivarna omedelbart att sluta rotera.

4. Tippsensor

Om gräsklipparen lyfts i vertikal position kommer knivarna omedelbart att sluta rotera och Robomow kommer att varna.

5. Sensorutrustade stötdämpare

Stötdämparna är utrustade med sensorer som kommer att aktiveras när gräsklipparen stöter emot ett fast föremål. När stötdämparsensorn aktiveras kommer gräsklipparen att sluta klippa i den aktuella riktningen och styra bort sig själv från hindret.

6. Nödstopp

STOPP-knappen är placerad på den manuella kontrollen. Så fort man trycker på knappen eller lyfter i bärhandtaget stannar gräsklipparen och knivarna slutar omedelbart att rotera.

7. Säkerhetsswitch

Finns under stötdämparluckan på den högra sidan av Robomow (när du står bakom gräsklipparen). Att slå från säkerhetsswitchen omöjliggör all användning av Robomow. Den ska slås från före Robomow lyfts eller underhåll på Robomow utförs.

8. Huvudsäkring

Finns på baksidan av Robomow. Att ta bort huvudsäkringen omöjliggör all användning av Robomow. Huvudsäkringen ska tas bort före längre transporter och innan service (utbyte av delar) utförs.

9. Slutna batterier

Batterierna som driver Robomow är helt slutna och kommer inte att läcka ut någon typ av vätska, oberoende av läge.

10. Basstation / kantswitch och kantkabel

Robomow fungerar inte utan att en kantkabel installerats och aktiverats genom basstationen/kantswitchen. Om kantswitchen skulle stängas av eller inte fungera på något sätt, kommer Robomow att stanna.

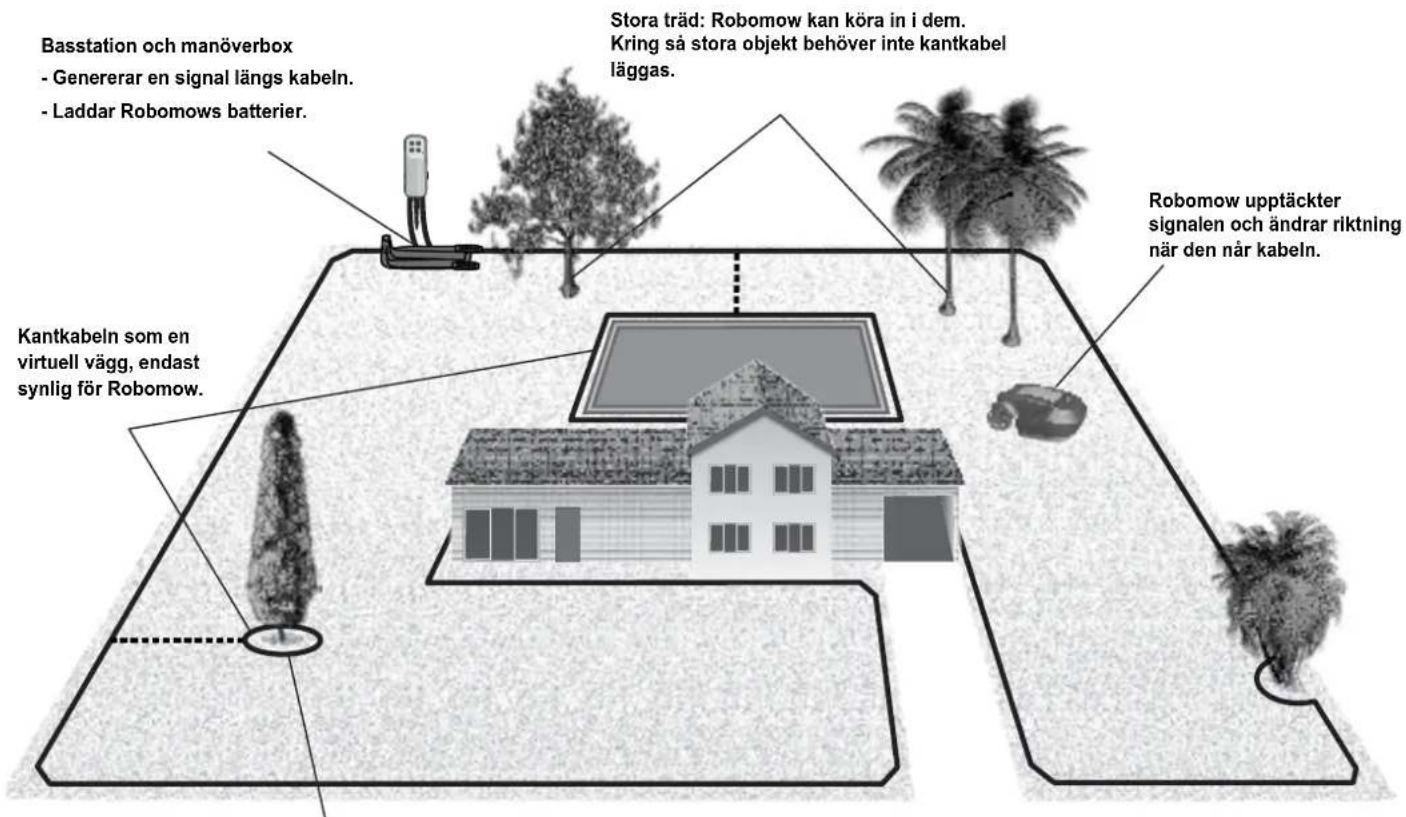

Så här fungerar det

En engångsinstallation krävs innan du använder Robomow för första gången.

[Detaljerade instruktioner finns i följande kapitel]

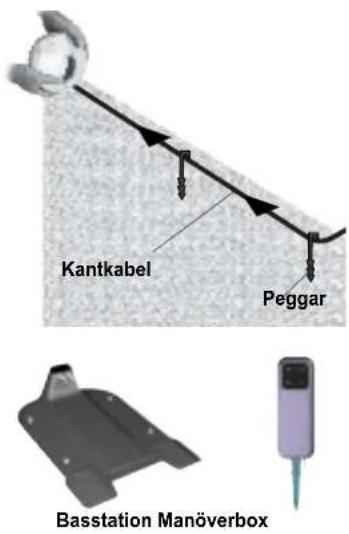

- En kabel installeras runt hela gräsmattan och runt skyddade områden på gräsmattan. Kabeln kallas för kantkabel och sätter gränserna för Robomow. Små peggar levereras med Robomow. Du använder dem för att fästa kantkabeln i marken, nedanför gräsnivån. Kabeln och peggarna blir snart osynliga under tillväxten av nytt gräs. Du placerar basstationen och manöverboxen längs med kantkabeln. De har två huvudfunktioner.

o De genererar en signal med låg spänning längs kantkabeln.
o De laddar Robomows batterier.

- Efter avslutad installation av kantkabel, basstation och manöverbox samt engångsin- stallation kommer Robomow att klippa din gräsmatta åt dig under hela säsongen!

Robomow klipper. Du slipper!

• Robomow lämnar basstationen enligt inställt klippschema. Robomow klipper gräsmattan och kör tillbaka till basstationen för att laddas och vara redo för nästa schemalagda klippning.
• När Robomow lämnar basstationen startar den automatiskt en signal transporterad genom basstationen. Denna signal skapar en virtuell vägg, endast synlig för Robomow Signalen håller Robomow inom på gräsmattan för att förhindra den att beträda områden den är programmerad att hoppa över eller skydda.

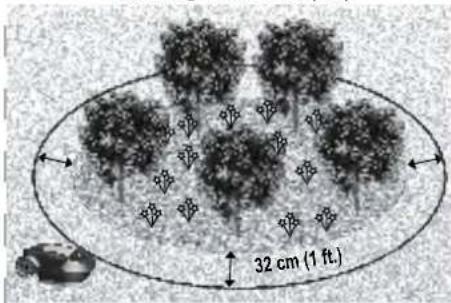

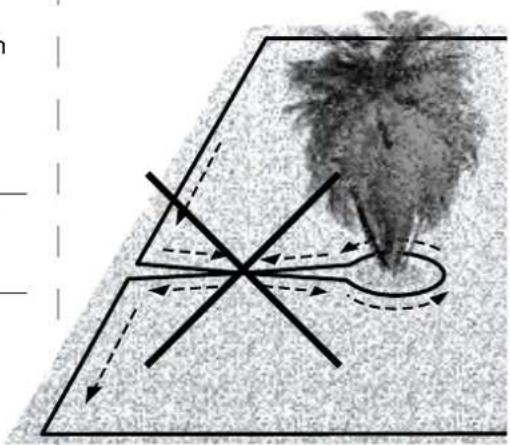

Kring träd som omges av fåra, dike eller blomstersäng(ar) behöver kantkabel läggas.

Användning

• Robomow är en robotgräsklippare som är utformad till att klippa och sköta om din gräsmatta helt av sig själv.
• Enkel engångsinstallation - Robomow kräver en enkel engångsinstallation, vilket med lätthet kan göras av konsumenten. Robomow läser av kabeln med hjälp av särskilda sensorer, och ser till att den alltid håller sig inom förutbestämt område. Nödvändiga tillbehör levereras med produkten.

- Arbetsmetod –

• Robomow klipper gräset automatiskt. Den växlar fortlöpande mellan klippning och laddning.
• Den lämnar Basstationen på egen hand och klipper gräset.

- Kantklippning - Till skillnad från andra robotgräsklippare är Robomow den enda robotgräsklipparen som har en särskild Kantinställning, där den följer Kantkabeln och klipper gräsmattans samtliga kanter. Robomow är den enda robotgräsklipparen som klipper på utsidan av hjulen.

• Söker Basstationen - Robomow letar reda på Basstationen när batterikapaciteten blir för låg. Den klipper inte när den letar efter Basstationen.
• Robomow kommer sedan återladdas och fortsätta klippning om så behövs. Den fortsätter att klippa gräset tills den uppfyllt den klipptid som erfordras (baserat på det område du märkt ut).
• När den avslutat klippning av hela området (Klippcykel), kommer Robomow att stanna i Basstationen tills det är dags för nästa Klippcykel att påbörjas.
• Robomow genomför två Klippcykler per vecka så att din gräsmatta hålls välmående och välvårdad. Om din gräsmatta trots detta kräver mer tid för underhåll, kan du med lätthet justera tiden som Robomow arbetar under en Klippcykel.

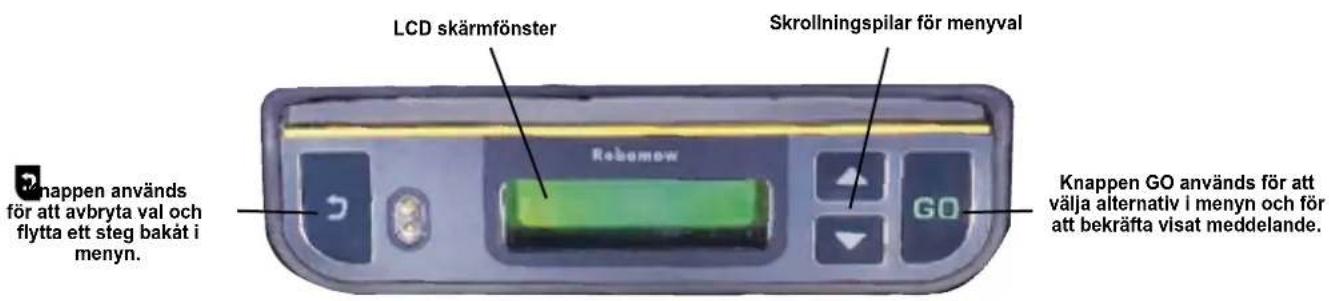

• Det är i driftpanelen ovanpå Robomow som du hanterar gräsklipparen och arbetsinställningarna.
• Starkt Klippsystem - Robomows extra vassa blad möjliggör utförandet av säsongens första klippning, då gräset är relativt högt.
• Tillgänglighet - Robomows klippbredd (28cm) och det kraftfulla klippsystemet hjälper Robomow att avsluta jobbet kvickt och lämnar gräsmattan fri för din familj att njuta av.

- En Fjärrkontroll finns tillgängligt som tillbehör och används för att köra Robomow till en separate zon vid behov. Den används också till att klippa små plättar av gräs, som inte kan nås under automatiskt arbete.

• Gräsåtervinnning - Robomow klipper gräset i mycket små bitar som sedan begravs vid gräsets rötter, där de förmultnar och fungerar som ett naturligt gödselämne. Gräs består till 80-85 % av vatten och frigör värdefulla näringsämnen som återvänder till jorden. Det är den naturliga återvinningen av gräs.
• Robomow App – Möjliggör användarvänlig och intuitiv skötsel av din Robomow och erbjuder fler menyval och funktioner än enbart driftpanelen kan göra. Robomow Appen kan laddas ner från App-butiken.

Robomow Appen är kompatibel med Smarttelefoner/ Surfplattor som drivs av ett av följande operativsystem: Android (Google) eller iOS (Apple).

Den mobila enheten måste inrymma Bluetooth Low Energy (BLE) märkt som Bluetooth SMART.

Följande mobila enheter inrymmer BLE:

○ Samsung Galaxy SIII, Galaxy S4 och Note II.
- Apples iPhone 4S, iPhone 5, iPad (3:e & 4:e generationen), iPad Mini med flera
○ HTC One, One X+ och Droid DNA

För att ladda ner Robomow Appen, använd din mobila enhet för att scanna QR-koden till höger, eller ladda ner den från din Appbutik.

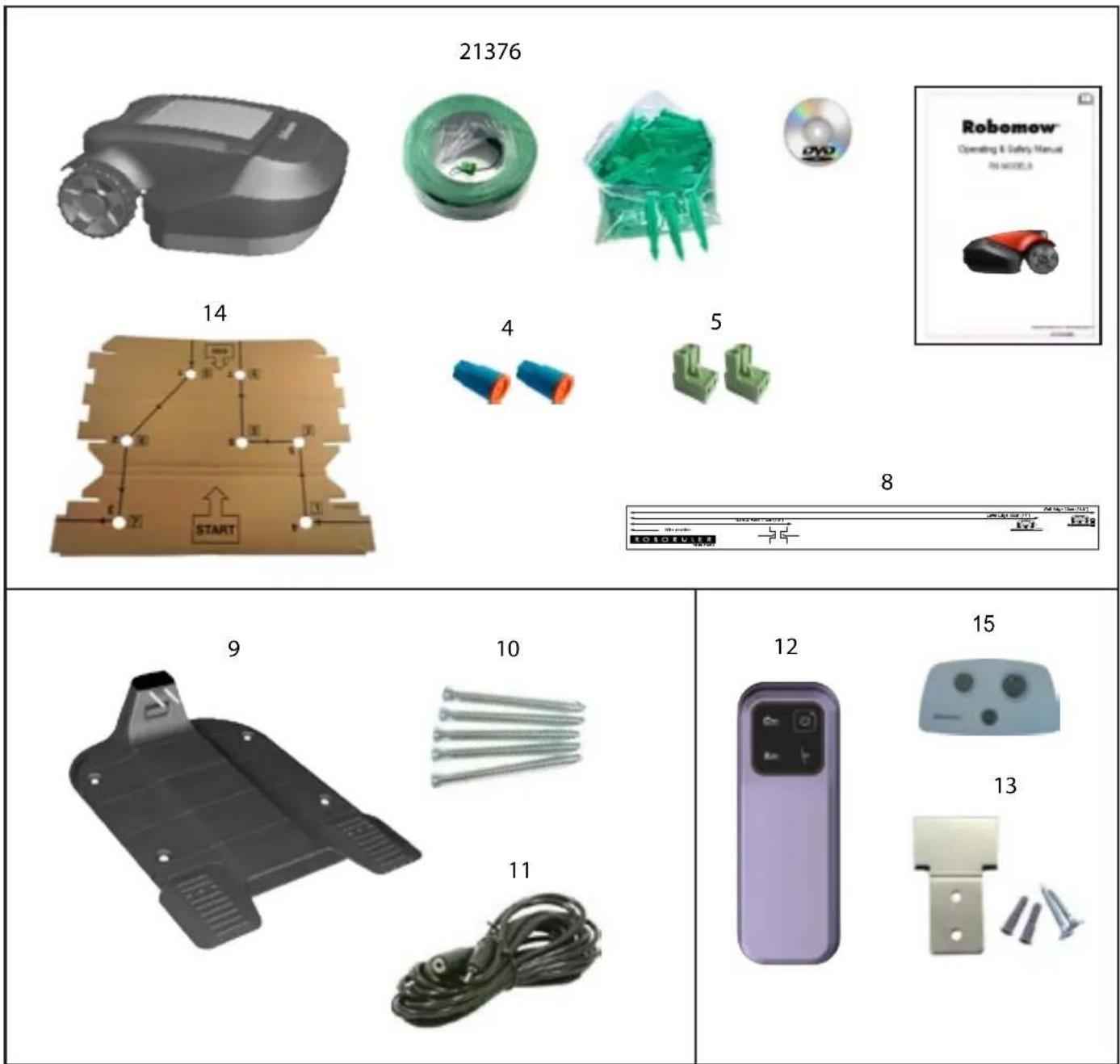

Vad finns i kartongen

1 Robomow

2

Kantkabel

Används för att skapa en virtuell vägg för din Robomow.

3

Peggar

Används för att sätta fast kabeln i marken.

4

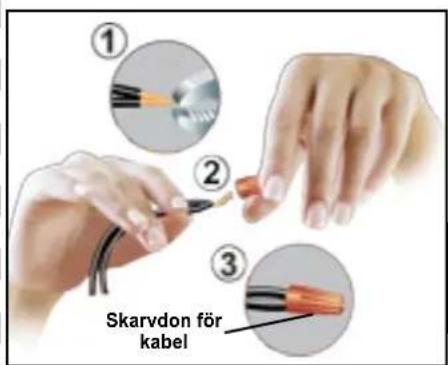

Skarvdon för kabel

Används för att skarva kablar (vid behov).

5

Anslutningskontakt

Används för att ansluta kantkabeln till basstationen.

6 Drifts- och säkerhetsmanual 11

7

DVD – video om installation och användning.

8

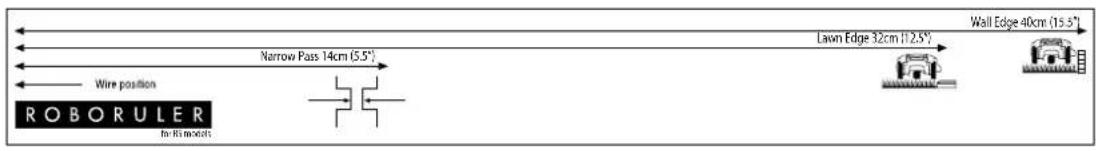

RoboRuler

Används för att avgöra avständ mellan kantkabel och gräsmattans kant.

9

Monterad basstation

Används av Robomow för dockning och laddning när den inte klipper.

10

Metallpeggar

Används för att fästa basstationen i marken.

Förlängningssladd

Används för att avaktivera (stoppa) det automatiska läget vid behov Indikerar också status för Robomow (om den är dockad eller körs) samt kantkabelns hälsa.

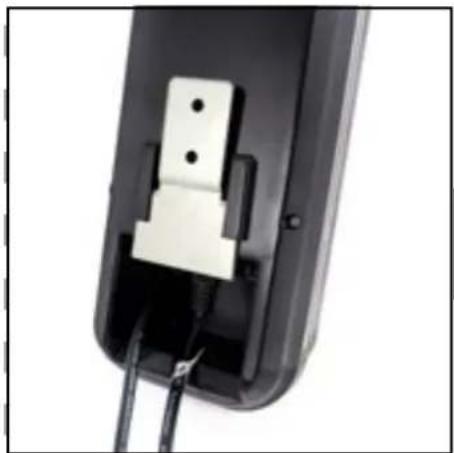

Monteringssats för manöverbox

Används för att fästa manöverboxen i en vägg. (inklusive skruvar och pluggar).

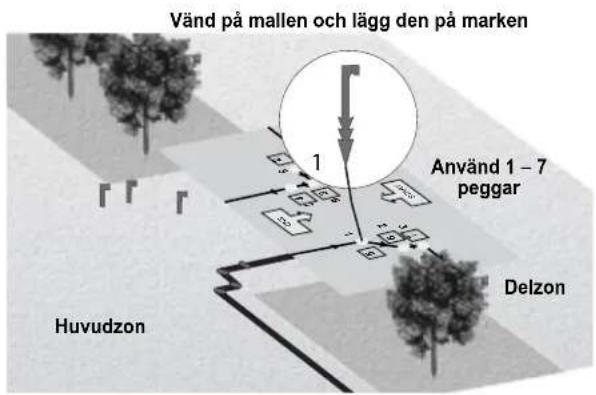

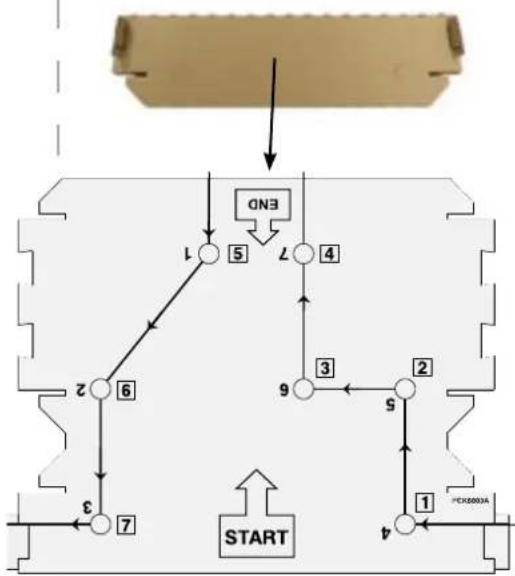

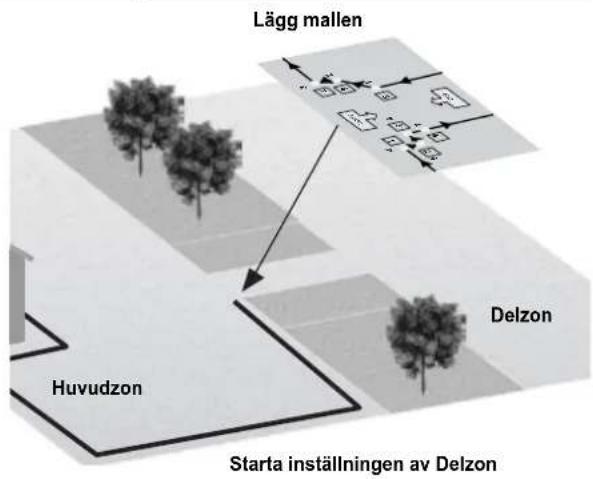

Mall

Används för att installera smal passage.

Fjärrkontroll (tillkommer enbart med RS630).

Används till att manuellt köra och klippa gräsklipparen var som helst.

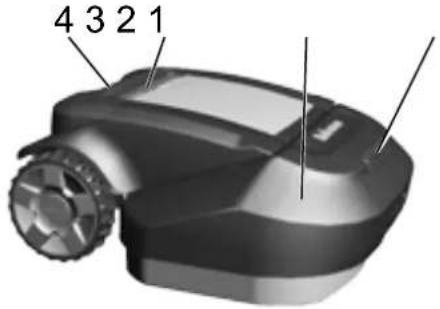

Namn på delar

Robomow®
	1. Funktionslampa2. Stötdämpare med sensorer känsliga för vidröring3. STOPP-knapp/bärhandtag4. Manuell manöverbox

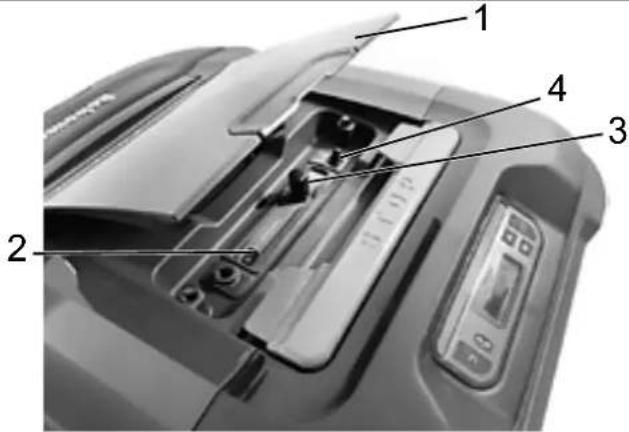

Under huven

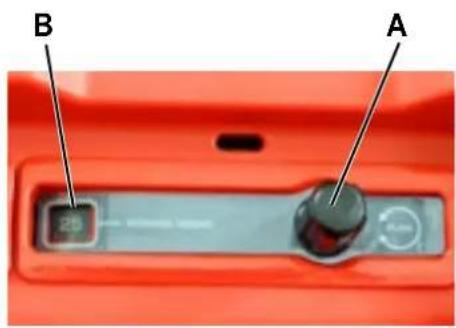

	1. Stötdämpardörr2. Indikator för klipphöjd3. Knopp för klippjustering4. Säkerhetsswitch

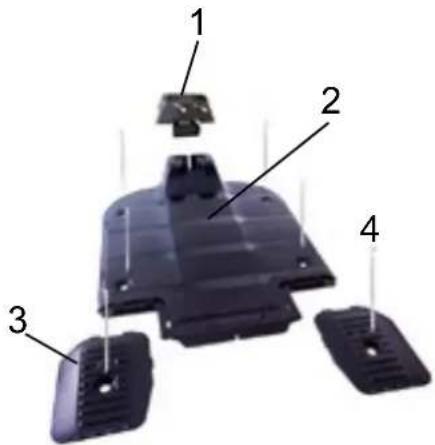

Basstation
	1. Basstationens huvudenhet (Laddningsadapter)2. Bas3. Drivhjulsstöd (x2)4. Metallpeggar (x6)

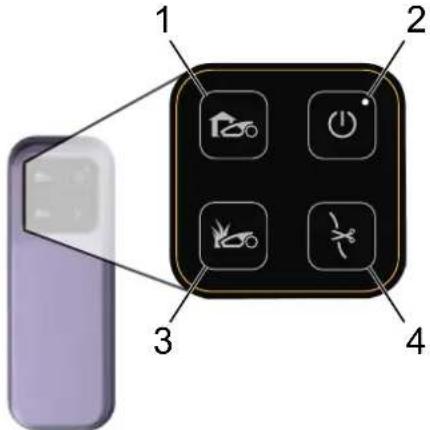

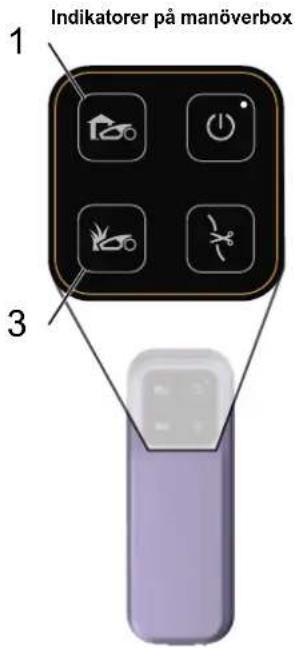

Manöverbox
	1. Dockningsindikator2. PÅ/AV-knapp3. Driftsindikator4. Kantkabelindikator

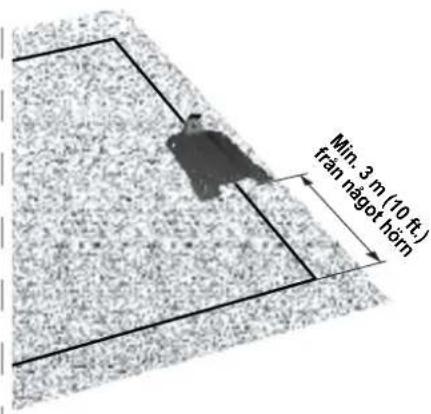

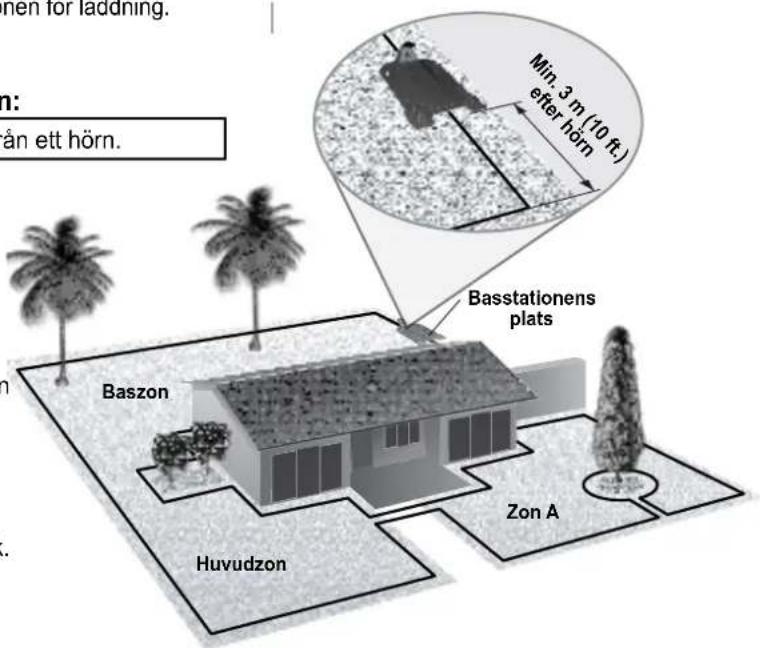

Bestäm plats för basstationen 4

Bestämma plats för manöverboxen 5

Planera kantkabelns layout 5

Kapitel 2 Engångsinstallation 7

Installation av kantkabel 7

Särskild installation av kantkabeln....8

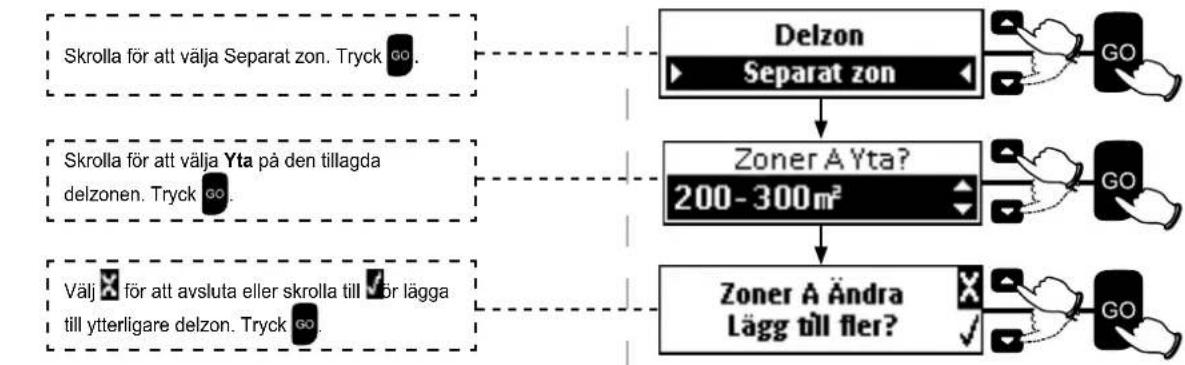

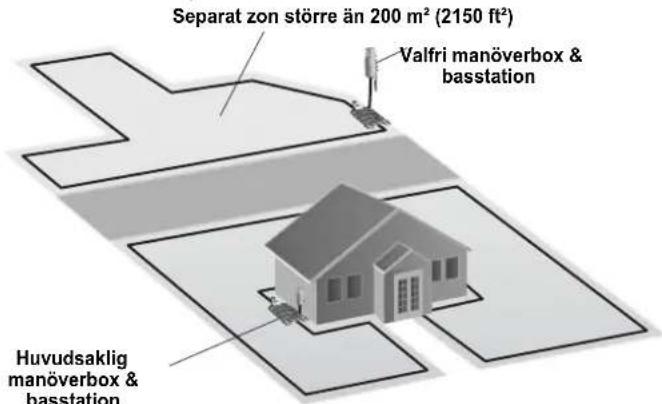

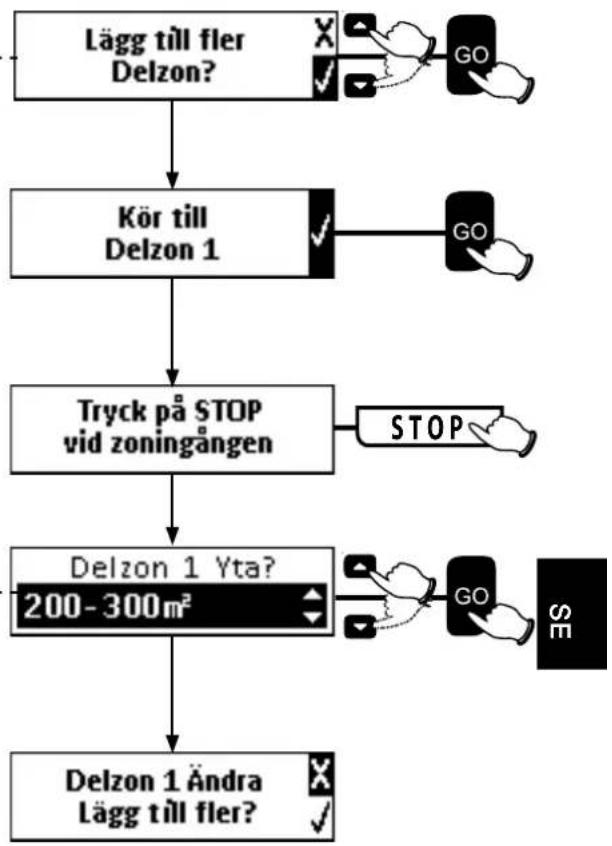

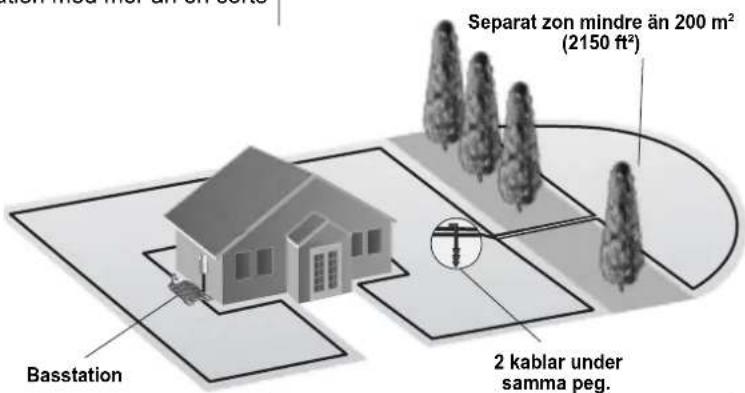

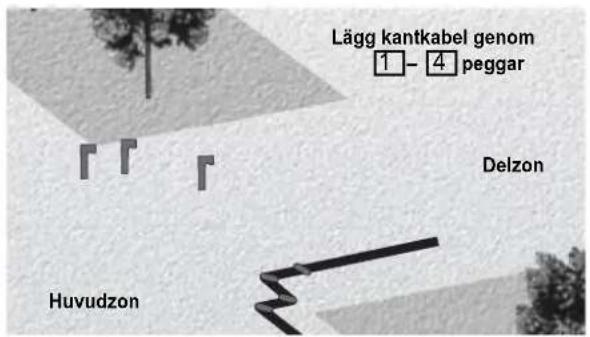

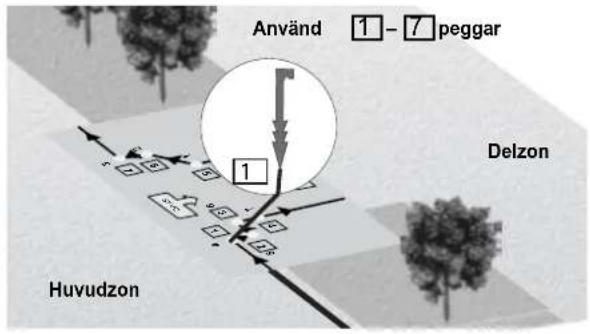

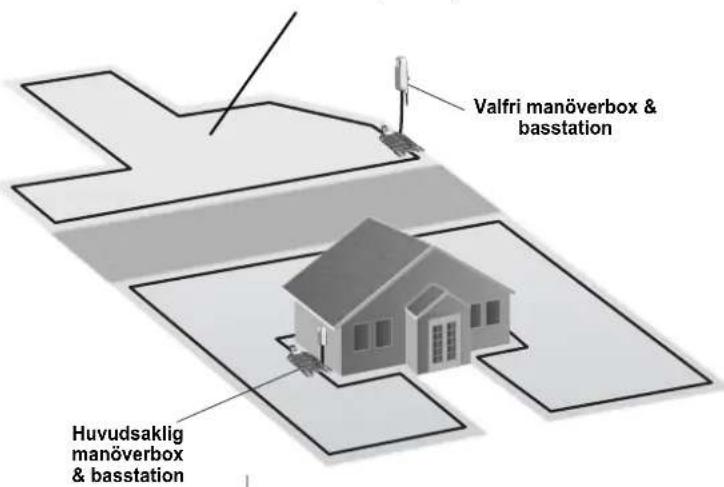

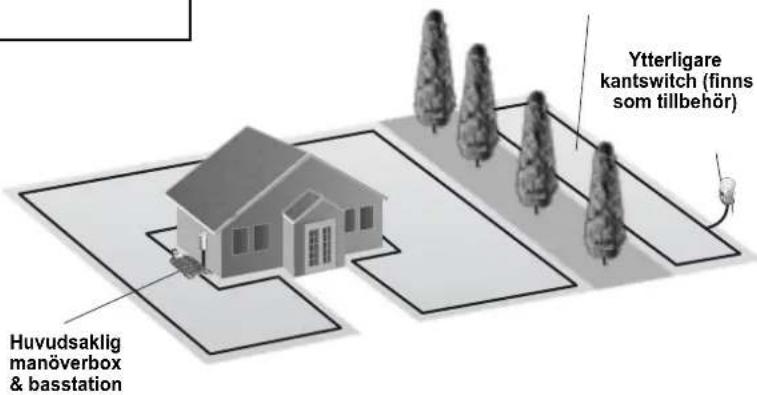

Separat(a) Zon(er)....11

Fäst kantkabeln till marken....12

Tillbaka i basstationen– Avsluta kantkabelinstallationen 12

Montera basstationen 13

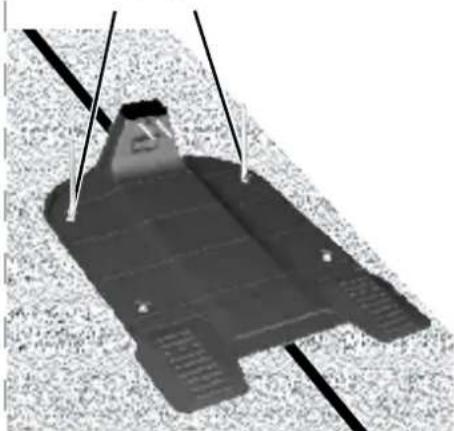

Plats för basstationen....14

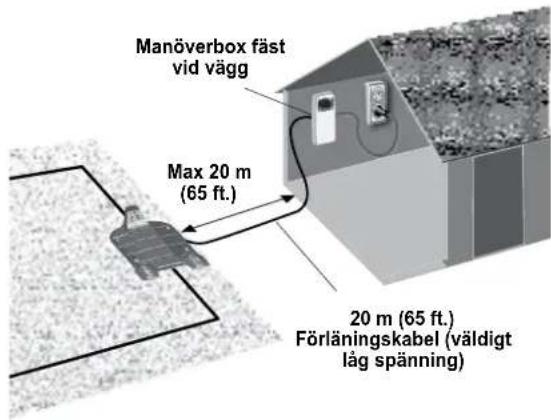

Installera manöverboxen 15

På manöverboxens plats: 15

Kapitel 3 Förberedelse av Robomow....16

Justera klipphöjden....16

Sätta i batterisäkring 16

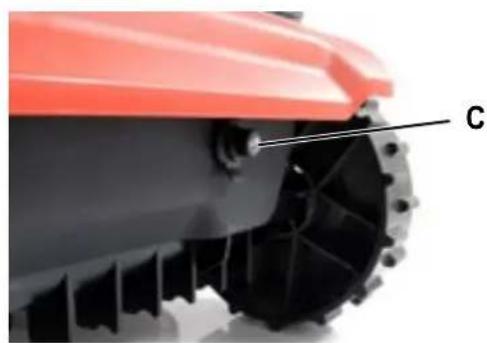

Engångsinstallation (stegvis beskrivning)....16

När installationen är klar 19

Kapitel 4 Körning av Robomow ......20

Automatisk körning 20

Menystruktur 21

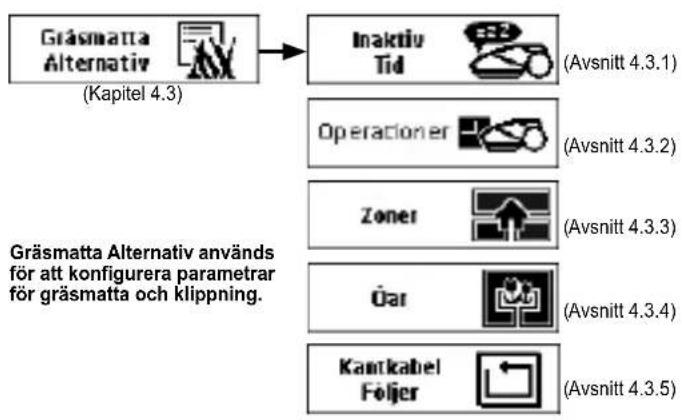

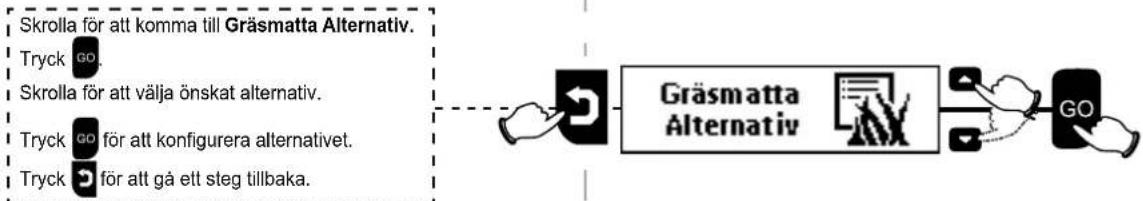

Gräsmatta alternativ 21

Gräsklippare Alternativ....27

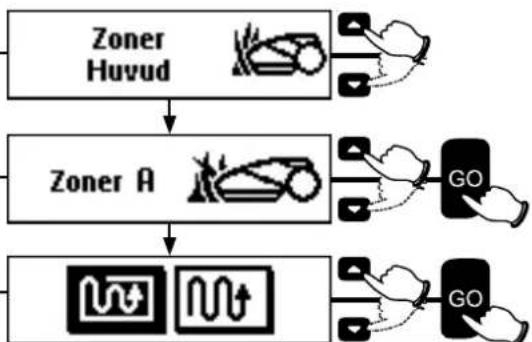

Manuell klippning 30

Kapitel 5 Använda manöverboxen....31

Manöverboxens meddelanden 31

Sätta på och och stänga av summerton 31

Avaktivera automatisk drift....31

Kapitel 6 Laddning ....32

Laddning under säsong 32

Laddning under icke-säsong 32

Kapitel 7 Felsökning ....34

Textmeddelanden och felsökning 34

Felmeddelanden och åtgärder 34

Andra problem 36

Kapitel 8 Specifikationer....38

Kapitel 9 Underhåll och förvaring 39

Underhåll av klippdäcket....39

Avfallshantering för gamla batteripaket 41

Skarvning av kantkabeln....41

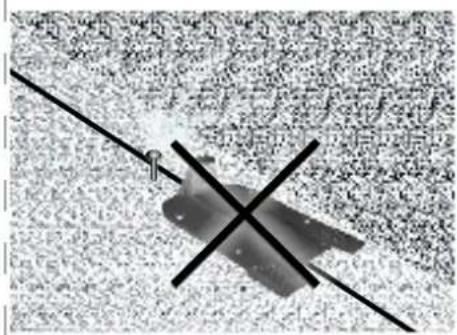

Underhåll av basstationens område 41

Vinterförvaring av gräsklipparen 41

Tips för underhåll av din gräsmatta....43

Begränsad garanti

Kapitel 1 Förberedelser

Att förbereda din gräsmatta för Robomow är tämligen enkelt.

Det är ändock så att alla gräsmattor är unika och vi rekommenderar att du bekantar dig med installationsförfarandet innan du skapar de perfekta inställningarna för din gräsmatta.

Vänligen titta på installationsvideon på DVD som medföljer Robomow. Videon vägleder dig genom la installationsprocessen.

Var vänlig och läs hela kapitlet "Förberedelser" innan du börjar med installationen. Det kommer att gleda dig till att hitta bästa plats för basstation, manöverbox och kantkabel.

1.1 Planera kantkabelns layout

Kantkabeln fungerar som en "osynlig mur" för Robomow. Den sätter gränserna för gräsmattans zoner och den omger specifika områden där du inte vill att Robomow ska ska köra.

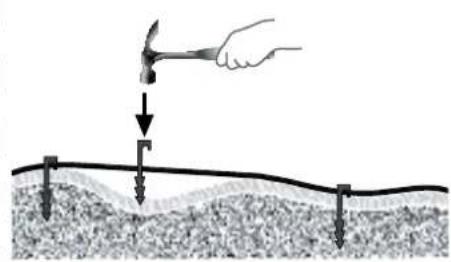

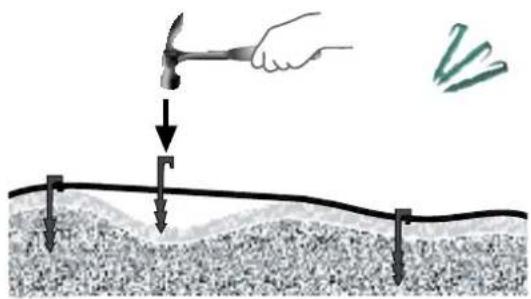

Kantkabeln hålls till marken med små peggar som medföljer Robomow. Kabeln och pinnarna blir snart osynliga under tillväxten av nytt gräs.

Så snart Robomow börjar arbeta, tänds en signal som löper längs kantkabeln. Denna signal håller Robomow inom dess arbetszoner och borta från förinställda avgränsade områden.

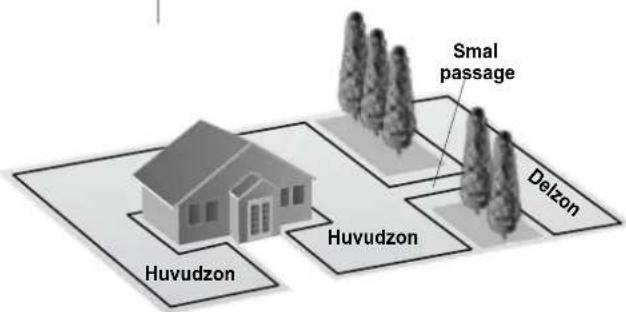

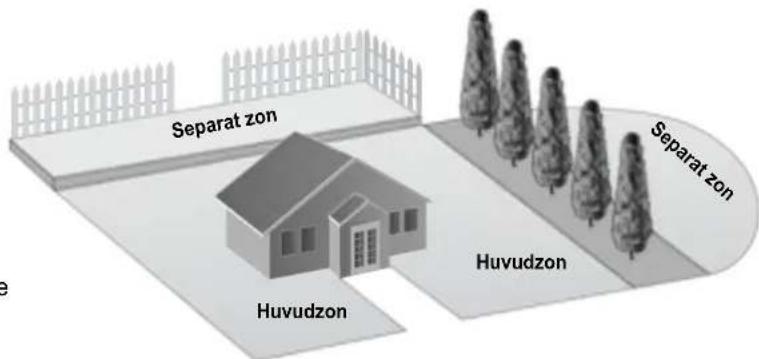

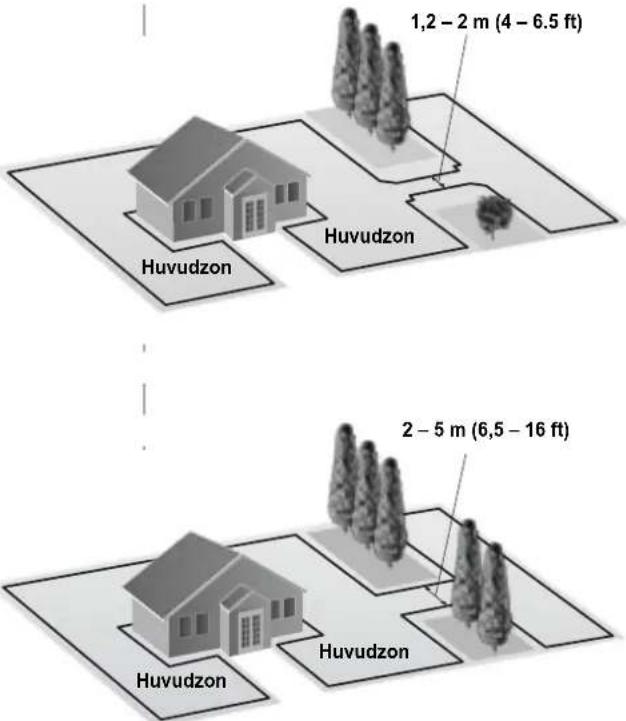

1.2 Olika sorters gräsmattor: Hur ser din gräsmatta ut?

Det finns 3 huvudsakliga sorters gräsmattor. En del gräsmattor är en kombination någon eller några av dessa sorter.

Din första uppgift blir att avgöra vilken sort din är.

◆ Endast huvudzon

Robomow kommer att klippa gräsmattan genom att spåra kantkabeln du lägger ut runt gräsmattan.

◆ Huvudzon + Delzoner

Robomow klipper huvudzonen och går automatiskt vidare till delzon(er).

♦ Separat zon

Robomow klipper varje zon separat. Förflyttningen mellan zoner är begränsad. Du behöver därför planera i förväg hur Robomow ska flyttas från ett område till ett annat.

1.2.1 Gräsmatta med "Endast huvudzon"

Gräsmattan består av ett sammanhängande område. Det finns inte några delzoner eller separata zoner.

Om du svarar "ja" på alla följande frågor, har du en gräsmatta med "Endast huvudzon":

☐ Är området med gräs ett sammanhängande område?

Och:

☐ Är alla området på din gräsmatta breda nog för att Robomow ska kunna passera?

(Mer än 4-5 meter (13-16 ft.) bred på sin smalaste plats).

Robomow kommer automatiskt att lämna basstationen för att klippa ditt gräs.

Endast huvudzon

Huvudzon

Delzon

Huvudzon

Separat Zon

Minst

Endast huvudzon

Om din gräsmatta inte stämmer in på denna beskrivning, läs nästa avsnitt för att finna din typ av gräsmatta.
Om din gräsmatta är en "Endast huvudzon" kan du gå vidare till avsnitt 1.4 i detta kapitel för att bestämma plats för basstationen.

1.2.2 Gräsmatta med Huvudzon + Delzon(er)

Denna typ av gräsmatt består av mer än ett område och dessa områden är förbundna med passager. Passagerna kan vara relativt smala men breda nog för att Robomow ska kunna köra genom dem.

På denna typ av gräsmatta kan Robomow köra sig själv mellan zonerna för att klippa hela området.

Om du svarar "ja" på alla följande frågor har du en gräsmatta med Huvudzon + Delzon(er):

Är området med gräs ett sammanhängande område?
☐ Är delar av din gräsmatta avskiljda från Huvudzonen?
☐ Finns det en small passage som är bred nog för Robomow att köra genom mellan dessa zoner: 1.2 – 5 meters (4 – 16 ft.)?
☐ Är den smala passagen fast, jämn och slät (inte stenig, sandig eller kuperad)?
Till exempel ett område med gräs, trottoar, stadig stig, fast mark.

Sådana extra områden kallas Delzoner.

Du kommer att programmera Robomow att köra genom en smal passage för att komma till en Delzon. Den kommer att klippa både Huvudzonen och Delzon(er) en zon i taget.

Om din gräsmatta inte stämmer in på den beskrivningen, gå vidare till nästa avsnitt 1.3 i detta kapitel: "Separata zoner".

För att vara säker på att Robomow kan köra in i delzon och tillbaka behöver vi undersöka området med gräsmatta ytterligare:

○ Hur bred är den smala passagen?

Om passagen är 1.2 – 2 m(4 till 6.5 ft.) bred...	Om passagen är 2 – 5 m(6.5 till 16 ft.) bred...
○ Under installation av kantkabel:Du kommer att använda en enkel mall tillsammans med din Robomow. Den vägleder kantkabeln genom passagen.(Se Avsnitt 2.2.7 side 9).○ Vid engångsinstallation:Du kommer att ställa in Robomow att arbeta i läget för Delzon.(Se side 23).	○ Under installation av kantkabel:Du kommer att ställa in Robomow som för en gräsmatta med Huvudzon.Robomow kan navigera genom passagen utan särskilda inställningar för kantkabeln.○ Vid engångsinstallation:Du kommer att ställa in Robomow att arbeta i läget för Delzon.(Se side 23).

Huvud- + delzon med smal passage

Om passagen är smalare än 1.2 m (4 ft.), ställ in gräsmattans zoner som Separata zoner. Se nästa avsnitt 1.3.

Om passagen är bredare än 5 m (16 ft.), ställ in att gräsmattan är Endast Huvudzon. Se föregående avsnitt 1.2.1 "Endast Huvudzon"

▶ Fortsätt att läsa nästa avsnitt (Separata zoner), eftersom din gräsmatta kan vara en kombination av fler än en sort.

Gräsmatta med "Separata zoner" består av två eller fler zoner som saknar förbindelse sinsemellan. Robomow kan inte köra mellan dessa zoner.

Om du svarar "ja" på minst en av följande frågor, har du en gräsmatta med "Separata zoner".

☐ Är delar av din gräsmatta separerade av staket, trottoarer eller andra föremål som Robomow inte kan passera?

Eller:

☐ Är delar av in gräsmatta separerad av en grusstig eller liknande material som kan skada gräsklipparens knivar?

Eller:

Är zoner på din gräsmatta förenade med en passage som är för smal för Robomow att köra igenom: mindre än 1,2 m (4 ft) bred?

Eller:

☐ Har zonerna på din gräsmatta höjdskillnader?

Om någon av de ovanstående beskrivningarna stämmer in på dingräsmatta, ställs Robomow in för att arbeta i Separata zoner.

Separat(a) Zon(er)

Om din gräsmatta inte passar in på någon av dessa beskrivningar, är det troligt att den antingen är av sorten "Endast Huvudzon" eller "Huvudzon + Delzon". Gå vidare till avsnitt 1.4

En gräsmatta kan bestå av upp till 2 Separata zoner.

Gräsklipparen måste manuellt bäras eller köras mellan dessa.

- Vilken som av de 3 typerna kan finnas i kombination med mer än en sorts gräsmatta.

1.3.1 En separerad zon kan färdigställas helt i en enda klippomgång.

Om möjligt kan det separata området vara kopplat till huvudområdets kantkabel.

O Eller så kan den ha sin egen separata kantkabel.

I så fall behöver den vara ansluten till en kantswitch (finns som tillbehör).

Eller:

En separat zon som kräver fler än en klippomgång för att klippa området helt

○ Detta större separata område behöver klippas separat.
En extra basstationen (finns som tillbehör) ska installeras på den separata zonen.

1.4 Bestäm plats för basstationen

Robomows basstation är placerad längs kantkabeln. Det är där kabelns "slinga" börjar och slutar. Basstationen och manöverboxen har två huvudsakliga funktioner:

Den genererar en liten signal längs kantkabeln (väldigt låg spänning), vilken fungerar som en "osynlig vägg" som fastställer gräsmattans gränser för Robomow.
○ De laddar Robomows batterier.

När engångsinstallationen av kantkabeln och basstationen är klar, är ett veckoschema inställt. Det är från och med då Robomow sköter din gräsklippning för hela säsongen!

Robomow lämnar basstationen på den dag och tidpunkt som schemaläggs i det förinställda programmet specifikt för din gräsmatta och dina preferenser. Den klipper gräsmattan och återvänder till basstationen för laddning.

1.4.1 Tänk på följande för att välja den bästa platsen:

○ Placera inte basstationen inom 3 meter (10 ft.) från ett hörn.

• Basstationen ska placeras tillräckligt nära (20 m/65 ft) till ett väggeluttag (230V/120V).
• Om gräsmattan har mer än en zon placera basstationen på den största delen eller zonen.
  ○ Placera basstationen så att den är osynlig från gatan.
  ○ Helst på en skuggig plats. Detta förlänger batterilivet.
  ○ Placera basstationen på en relativt jämn mark. Placera den inte i en sluttning.
  ○ Placera basstationen utom räckhåll från vattenspridare.

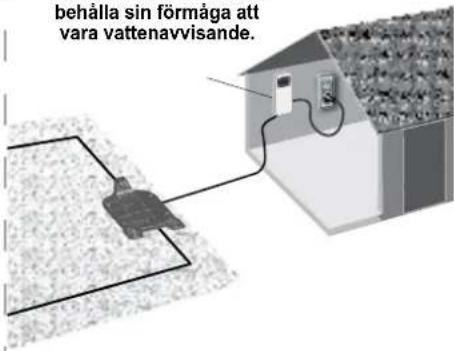

1.5 Bestämma plats för manöverboxen

○ Manöverboxen kommer att vara ansluten till basstationen.
Välj en lämplig plats för väggmontering av manöverboxen, i närheten av ett eluttag.
○ Robomow förlängningskabel 20 m (65 ft) ansluts till manöverboxen. Längden på förlängningssladden får inte ändras.

Manöverboxen är endast lämplig för utomhusbruk. Den ska dock placeras på en skyddad, torr och väl ventilerad plats.

Manöverboxen ska inte utsättas för direkt solljus eller regn.

1.6 Planera kantkabelns layout

1.6.1 Föremål på gräsmattan

○ Hinder såsom blomsterrabatter, dammar, eller små träd kan skyddas genom att ställa in "öbildningar".

Öbildningar är avgränsade områden på gräsmattan, där Robomow inte kommer in.

Hinder som är vertikala, relativt fasta och högre än 15 cm (6 inches), såsom träd, telefon- eller elstolpar behöver inte gränser. Robomow kommer att vända när den kolliderar med dessa hinder. Men, för mest skonsam och tyst drift, kan du skapa öbildningar runt alla fasta föremål i arbetsområdet.

- För områden med hinder som är grupperade tätt tillsammans, bör dessa avgränsas som en enda, kontinuerlig öbildning.

1.6.2 Sluttningar

Kantsluttning

Kantkabeln kan läggas på en sluttning som lutar mindre än 10% (10 cm höjning per meter)

VARNING! Om kantkabel läggs på en sluttning som är lutar mer brant än 15% kan det orsaka att gräsklipparen glider, speciellt på vått gräs, och hamna utanför kabeln.

Däremot, om det finns ett hinder (t.ex. staket eller vägg) som kan hindra gräsklipparen från att halka, kan kantkabeln läggas ut på den sluttningen.

Sluttningar på gräsmattan

○ Robomow kan klippa områden inom arbetsområdet som sluttar upp till 35% (1,1 stegring per 3,3 ft).

- Tips: Om gräsklipparen tippar över medan den klättrar upp för en sluttning, är det för brant. Uteslut detta branta område från Robomows klippområde.

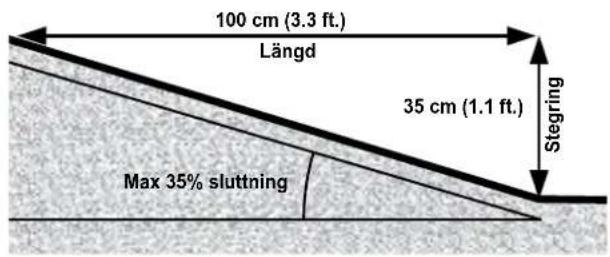

Hur beräkna sluttningen på din gräsmatta?

$$ \frac {35 \text { cm (Stegring) }}{100 \text { cm (Längd) }} = 35 \% (\text { Sluttning }) $$

1.6.3 Avständ från kanter (Pooler, dammar, stup, etc.)

○ RoboRuler används för att mäta avståndet från kanten där kabeln ska placeras.

- I vissa fall, i närheten av vatten såsom pooler och dammar, eller vid större höjdskillnader, såsom stup, krävs ett större avständ från kanten (se avsnitt 2.3).

Kapitel 2 Engångsinstallation

Rekommendation, innan du börjar:

Under installation, kommer du att sätta i peggar i marken. För att göra denna uppgift smidigare, rekommenderar vi att du klipper och vattnar din gräsmatta innan du börjar.

Förberedelse

Kontrollera att alla delar nödvändiga för installationen finns inom räckhåll. Ha Robomow-kartongen i närheten så att alla delar finns tillgängliga.

Dessutom kommer du använda följande verktyg: En hammare, en liten platt och en Philips skruvmejsel och kombinationstång.

2.1 Installation av kantkabel

Innan du startar installationen, bör du ha en en plan för layout av kantkabel och placering av basstationen. Din plan ska ta följande i beaktande (se avsnitt 1.4-1.6):

Vilken sorts gräsmatta ska du förbereda?
(Endast Huvudzon / Huvudzon + Delzoner / Separata zoner / kombination av dessa).
☐ Finns det områden som ska skyddas eller uteslutas på gräsmattan? (Ö-bildningar)
☐ Finns det sluttningar som Robomow ska undvika?
☐ Finns det kanter vid pooler, dammar, stup etc. som behöver extra avständ från kantkabeln?

2.1.1 Start punkt: Kantkabel i basstationens område.

○ Placera basstationen som du har planerat, med dess framsida motsols mot kanten.

Placera inte basstationen inom 3 m (10 ft.) från ett hörn.

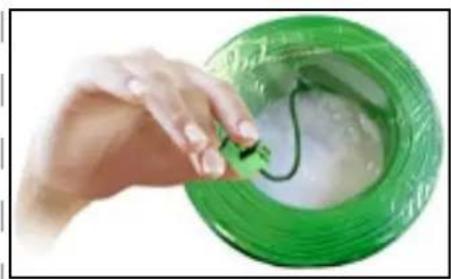

Välj den kabelrulle som har en en grön anslutningskontakt i änden. De andra rullarna har inte en anslutningskontakt på änden.
○ Dra anslutningskontakten och en del av den kabel som är ansluten till den ut ur plasthöljet.

Ta inte bort trådspolen från sitt hölje. Plasten som täcker är behållaren för kabeln.

Gör fast början av kabeln i marken, där basstationen kommer att finnas. Peggar levereras med Robomow.

O Dra ut 30 cm (12 inches) av kabeln och låt den ligga löst vid basstationen. Senare, när installationen börjar bli klar är det denna del av kabeln som kommer att försluta kantkabelns slinga.

○ Börja lägga ut kabeln i motsols riktning.

- Fortsätt att dra kantkabeln ur sitt hölje och låt den ligga löst längs gräsmattans kant.

Om du kommer till något område / föremål som behöver omsorg eller särskilda gränser, försäkra dig om att du omsorgsfullt lägger kantkabel på erforderligt sätt.

Nästa avsnitt handlar om sådana fall.

2.1.2 Lägga ut kantkabeln

Kantkabeln hålls till marken med små peggar som medföljer Robomow. Placera peggar med några meters avständ och vid hörn.
I detta tidiga skede, placera endast ut ett minimalt antal peggar. Senare, efter att ha testat kabelinstallationen, kan du sätta i alla nödvändiga peggar.

- Efter att ha rullat ut delar av kabeln, innan du sätter i pinnar, använd RoboRuler för att bestämma kabelns avstånd från gräsmattans kant eller hinder. RoboRuler levereras med Robomow

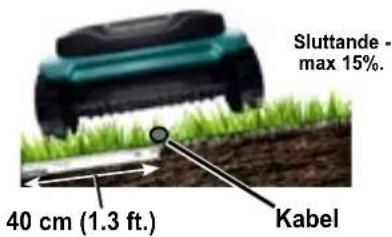

☐ Om kanterna lutar (max 15% är tillåtet) eller vid en vägg – ska avståndet från kanten vara 40 cm (1.3 ft.).
☐ Om kanten är ett platt område eller ett stup – ska avständet från kanten vara 32 cm (1 ft.).

Om det finns ett fast hinder (som inte behöver skyddas som en öbildning) i närheten av kanten-ska kantkabeln vara minst 1 m (3.3 ft.) från det.

Om kanten inte är en vägg, ett staket eller annat hinderkan du flytta kantkabeln närmare kanten. Testa denna korta sträcka innan du fäster peggarna i marken.

Håll en 45° vinkel i alla hörn som utgör vänstersvängar när kantkabeln läggs ut längs kanten. Det är inte nödvändigt att hålla en 45° vinkel längs kanten i hörn som utgör högersvängar. Det är inte nödvändigt att hålla en 45° vinkel längs hörnen på en ö på gräsmattan (exempelvis runt en swimmingpool).

- Fortsätt att lägga ut kabeln, enligt din plan. Dra gradvis ut den ur sin trådspole och lägg ut den löst när du rör dig i motsols riktning.

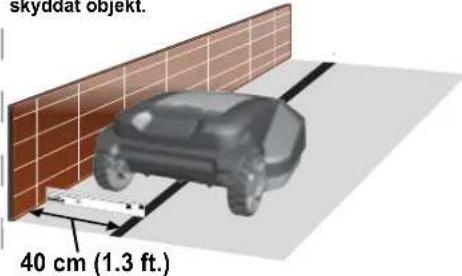

Området utanför kanten - har en vägg som skyddat objekt.

Området utanför kanten – samma grundnivå och fri från skyddande föremål.

2.2 Särskild installation av kantkabeln

2.2.1 Ö-bildningar

- Fortsätt rulla ut kabeln, rör dig från kanten mot hindret.

○ Fäst kantkabeln runt det skyddade objektet i medsols riktning.

○ Det ska finnas ett avständ mellan kabeln runt ön och kantkabeln:

Håll ett minsta avstånd om 1,5 m (5 ft) mellan kabeln runt ön och kantkabeln.

Håll ett minsta avstånd om 1,5 m (5 ft) mellan kablar runt närliggande öar.

! WARNING: Läg ga ut kantkabeln motsols runt ett hinder gör att Robomow kör in i ön.

○ Avsluta avgränsa ön och återvänd till den plats där du var vid på gräsmattans kant.

De kablar som leder till ön och återvänder från den ska vara parallella och vidröra. Fäst därför båda kablarna till och från ön tillsammans med samma peggar.

Robomow kommer inte att känna igen dessa två kablar. Den kommer att köra över dem som om de inte fanns.

Robomow känner igen den blockerande kabeln runt öbildningen och kommer inte att gå in på området.

○ Minsta diameter på en ö ska vara 90 cm (3 ft.).

- Om områden med hinder är grupperade tätt tillsammans, bör de avgränsas av en enda, kontinuerlig öbildning.

Minsta avständ mellan kantkabel och område med hinder ska vara 32 cm (1 ft.).

Därför, om hinder är nära kanten, utelämna dem från klippområdet.

Öbildning - Min 90 cm (3 ft)

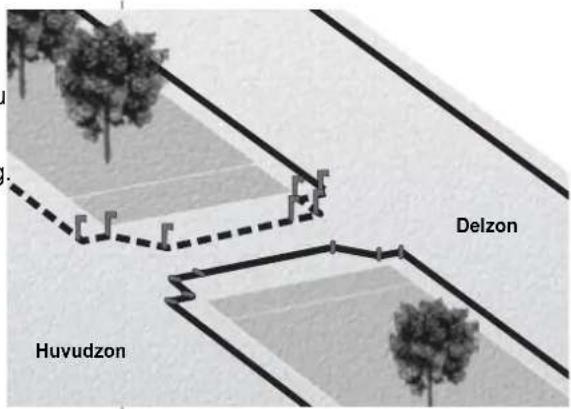

2.2.2 Ställa in smal passage

En smal passage är del av den gräsmatta som förbinder två större zoner. Passagerna kan vara smala men breda nog för att Robomow ska kunna köra genom dem.

Passagerna måste vara minst 1.2 m (4 ft.) breda för att Robomow ska kunna köra genom dem.

Genom att följa kantkabeln kör Robomow mellan Huvudzon och Delzon. Men den kör inte över passagen under själva klippningen av de olika delarna.

Om passagen är bredare än 2 m (6.5 ft.) – behövs INTE särskild inställning av kantkabeln. Inkludera både passagen och Delzonen i området som omgårdas av kantkabeln.
Om passagen är smal: 1.2 – 2 m (4 till 6.5 ft.) -måste du göra en särskild inställning av kantkabeln för att leda Robomow in och ut genom passagen.

En speciell mall levereras med Robomow. Den ligger vikt ovanpå gräsklipparen inuti kartongen. Du kan använda denna mall för att ställa in smala passager.

Denna särskilda inställning av kantkabeln leder Robomow direkt in i den smala passagen.

Det ska finnas ett avständ på 40 cm (1,3 ft) mellan kabeln och ingången till passagen:
○ Avbryt utläggningen av kantkabel för att förbereda ingången till den smala passagen.

○ Lägg mallen på marken vid ingången till den smala passagen:

♦ De START pilar som finns, pekar mot ingången till den smala passagen, i riktning mot Delzonen.

Sätt för hand (halvvägs ner) 7 peggar i de 7 hålen som är numrerade 1 – 7.

○ Lyft upp mallen så att peggarna är löst fastsatta i marken.

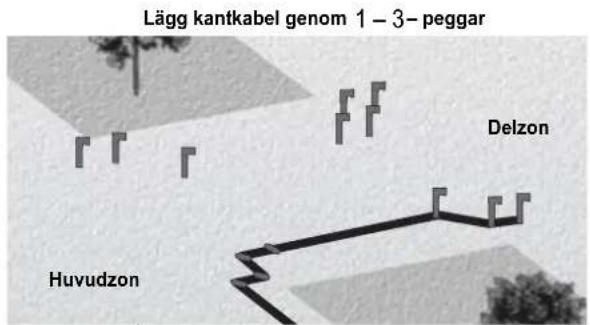

○ Lägg kantkabel genom de fyra peggarna på höger sida som är numrerade 1 – 4

Håll kabeln runt varje peg 1, 2, 3, 4 och fäst peggen ända ner i marken.

Lämna peg 5 – 7 till hälften nedslagna i marken. Dessa kommer att anslutas till kabeln senare.

- Fortsätt att lägga kantkabeln genom passagen i riktning mot Delzonen:

Lägg en rak linje med ett minimalt avständ om 45 cm (1,5 ft) från passagens högra kant.

♦ Avbryt vid slutet av passagen för att ställa in den andra änden av den smala passagen.

Det ska finnas ett avständ på 40 cm (1,3 ft) mellan Delzonens kantkabel och passagens utgång.

○ Vänd på mallen och lägg den på marken vid ingången till Delzonen.

◆ De END pilar som finns pekar mot Delzonen.

Sätt för hand (halvvägs ner) 7 peggar i de 7 hålen som är numrerade 1 – 7.

○ Lyft upp mallen så att peggarna är löst fastsatta i marken.

○ Lägg kantkabel genom de tre eggarna på höger sida som är numrerade 1 – 3

Håll kabeln runt varje peg 1, 2, 3, och fäst peggen ända ner i marken.

Lämna de fyra peggarna 4 – 7 till hälften nedslagna i marken.
◆ De kommer senare att anslutas till kabeln efter att du avslutat inställningen av kantkabeln runt Delzonen.

• Fortsätt utläggningen av kantkabel runt Delzonen till dess du kommer tillbaka till peg %4.

• Lägg kantkabeln genom peggarna 4 – 7 i sekventiell ordning. Fäst peggarna ända ner i marken för att att fästa kabeln mot marken.

• Lägg kabeln längs med den smala passagen parallellt med den första kabeln.
  Håll ett 14 cm (0,5 ft) avständ mellan kablarna i passagen.

- Tillbaka vid ingängen till passagen: Lägg kabeln genom kvarvarande peggar 5, 6, 7

Fäst peggarna ända ner i marken för att att fästa kabeln mot marken.
- Återuppta utläggandet av kantkabeln i Huvudzonen i riktning mot basstationen.

Lägg kantkabel genom

Avsluta inställningen av Delzon

2.3 Separat(a) Zon(er)

Om gräsmattan har en eller flera zoner som är separerade och om gräsklipparen inte kan köra från en zon till en annan, behövs ytterligare inställningar.

I sådant fall måste gräsklipparen köras eller bäras mellan dessa zoner.

Ett minsta avständ om 1 m (3.3 ft.) måste hållas för kablar mellan Separat(a) zon(er) och Huvudzon.

2.3.1 Installation för en Separat Zon kan bli helt klippt i en enda användning.

○ Om möjligt kan det separata området vara kopplat till huvudområdets kantkabel.
♦ Inga speciella tillbehör krävs.
○ Om områden(a) inte kan anslutas till Huvudzonens kantkabel.
♦ Separat(a) zon(er) har egen kantkabel.
Kantkabeln ansluts till ytterligare kantswitch (finns som tillbehör).
- Installera kantswitchen i enlighet med instruktionerna som medföljer tillbehöret kantswitch.
♦ Lägg kantkabel i Separat(a) zon(er).

2.3.2 Inställning för en Separat Zon som kräver fler än en klippomgång för att klippa området helt.

O Ytterligare separat station, inklusive manöverbox (finns som tillbehör) behövs för denna installation.
○ Installera stationen i enlighet med instruktionerna som medföljer den separata basstationen.
○ Lägg kantkabel i Separat(a) zon(er).

Separat zon mindre än 200 m² (2150 ft²)

Separat zon större än 200 m² (2150 ft²)

2.3.3 Damm, swimmingpool eller vattendrag vid gräsmattans kant ELLER:

Gräsnivå mer än 70 cm (2 ft) högre än ytterområdet.

○ Placera kantkabeln minst 1.2 m (4 ft.) från vattnet (eller stup).
Du kan sätta upp ett staket eller annan barriär längs gräsmattans kant vid vattnet, så att Robomow säkert kommer att upptäcka det.
Barriären ska vara minst 15 cm (6 inch) hög. Detta kommer under alla omständigheter att blockera Robomow från att passera över kantkabeln ner till vattnet.
- Om ett sådant hinder föreligger, kan du placera ut kantkabeln med ett långt avständ på 40 cm (16 inches) från hindret.

2.4 Fäst kantkabeln till marken

Det är inte nödvändigt att gräva ner kantkabeln, men du kan göra det, upp till 5 cm (2 inches) djupt.
○ Strama kabeln när du hamrar ner den till sitt slutgiltiga djup i marken.

WARNING!

Skydda dina ögon!

Skydda dina händer!

Använd skyddsglasögon och handskar när du slår ner peggarna. Hård eller torr mark kan medföra att pinnarna bryts av när du slår ner dem.

○ Placera peggarna på avständ som kommer att hålla kabeln nedanför gräsnivå och förhindrar kabeln från att bli en snubbelrisk.

Kabeln och peggarna blir snart osynliga under tillväxten av nytt gräs.

Om ytterligare kabel krävs för att slutföra installationen anslut den med den vattentäta ledningskontakten som medföljer Robomow. (Se Avsnitt ^9.4 ).

Använd bara skarvdon för kabel som levererades med Robomow.

Varken hoptvinnade kablar, eller skruvklämma isolerad med isoleringstejp är en tillfredsställande skarvning.

Fukt från jorden kan medföra att kablarna oxiderar och efter en tid kan detta medföra en öppen strömkrets.

2.5 Tillbaka i basstationen- Avsluta kantkabelinstallationen

När kantkabelslingan är klar och fäst till marken, avslutar du installationsprogrammet genom att koppla början och slutet av kantkabeln till basstationens huvudenhet.

Håll i båda ändarna av kantkabeln: Kabeln som börjar slingan är den med en anslutningskontakt.

O Tvinna de två kablarna.

○ Trimma änden utan kontakt för att göra dem båda lika långa. Ta bort eventuellt överskottskabel och skala bort 5 mm (1/4 inches) av isoleringen från kabelns ände.

Skala bort 5 mm (1/4 inches)

Gör fast de två kantkablarna i marken med samma peg och lämna tillräckligt med lös kabel.. Tvinna samman de två lösa delarna.

För in den änden av kabeln utan kontakt i hålet i den andra kabelns kontakt. Använd en liten platt skruvmejsel för att dra åt denna kabel i kontakten.

2.6 Montera basstationen

2.6.1 Utläggning och fastsättning av el-sladden

Säkerhet – Undvik skada!

Förlängningssladden ska vara ordentligt fastsatt i marken.

Kontrollera att den inte är en snubbelfara.

El-sladden ska ENDAST korsa över mjuka ytor. Den bör inte gå över hårdaytor (t.ex. trottoar, uppfart) där den inte kan göras fast ordentligt.

2.6.3 Basstationens huvudenhet och bas

○ Ta bort basstationen från dess bas.

Risk för elchock!

Koppla från manöverboxen från eluttaget före hantering av basstationens laddkontakter (plugg).

♦ Drag handtaget (A) uppåt

♦ Skjut basstationens huvudenhe från framsidan i den riktning som är markerad på B.

Huvudenhet kommer att glida ut.

○ För både kantkabeln (A) och förlängningssladden (B) genom öppningen på basstationens baksida.

○ Fäst kantkabelns anslutningskontakt till basstationens huvudenhe (A).

Fäst den 20 m (65 ft) långa förlängningssladden till basstationens huvudenhe (B), om den inte redan är ansluten.

- Kontrollera att kantkabeln och den 20 m (65 ft) långa förlängningssladden har gått igenom öppningen på baksidan av basstationen.

○ Justera basstationens huvudenhe till basstationens frontd€).

♦ Skjut in den i position längs med sidokanalerna.

♦ Skjut framåt tills ett klick indikerar att den är på plats.

- Drag den 20(65 ft.) långa förlängningssladden ända fram till manöverboxen.

2.7 Plats för basstationen

Placera basstationen på kantkabeln.

○ Positionera basstationen med framsidan i en motsols riktning längs med gräsmattans kant.

○ Placera basstationen på kantkabeln.

- Justera de främre markeringarna på basstationen med kabeln.

När basstationen är på plats, fäst två metallpeggar i basstationens hål. När hela installationen har testats kommer du att fästa återstående 4 metallpeggar (se avsnitt 3.3.5).

Sätt ner 2 bakre metallpeggar

2.8.1 Bestämma plats för manöverboxen

Beakta följande för att installera manöverboxen på sin optimala plats:

○ Placera den på utanför gräsmattan.
○ Välj en lätt tillgänglig plats.
○ Helst en torr och skyddad plats.
○ Välj ett område nära ett eluttag.
○ Manöverboxen måste monteras vertikalt.

2.8.2 Montering av manöverbox

○ Montera metallfästet på en vertikal yta med de medföljande skruvarna.
○ Placera manöverboxen ovanför metallfästet och skjut den på plats längs med den vertikala ytan.
○ Anslut manöverboxens kabeln till den 20 m (65 ft) långa förlängningssladden.

Manöverboxen MÅSTE monteras vertikalt för att behålla sin förmåga att vara vattenavvisande.

2.9 På manöverboxens plats:

○ Anslut manöverboxen till ett vanligt hushållsuttag, 230/120 Volts AC.

♦ Dockningsindikatorn kommer att lysa om klipparen är i basstationen.

♦ Driftsindikatorn kommer att lysa om klipparen inte är i basstationen.

Kapitel 3 Förberedelse av Robomow

Innan du använder Robomow för första gången måste du utföra några enkla förberedande inställningar. När förberedelserna är gjorda, är din Robomow klar och redo att klippa din gräsmatta.

3.1 Justera klipphöjden

Knivarnas klippområde: 20 – 80 mm (0.8 – 3 inches)

För att justera klipphöjden på knivarna, gör följande:

○ Lyft luckan ovanpå gräsklipparen.
○ Vrid på knoppen (A) och applicera även ett tryck.
◆ För att öka klipphöjden, vrid motsols.
♦ För att minska klipphöjden, vrid medsols.
○ Klipphöjden (B) visas till vänster om vredet (A).

3.2 Sätta i batterisäkring

Din Robomow levereras utan säkring isatt. Säkringen ligger i en liten plastpåse som sitter fast på ovansidan av gräsklipparen.

○ Ta ut säkringen från den lilla plastpåsen.
○ Skruva loss säkringshållaren (C) från gräsklipparen.
○ Placera säkringen i säkringshållaren. Säkringen kan sättas i från båda hållen.
Sätt in säkringen i sin hållare i gräsklipparen, och skruva till den är fullständigt fastsatt.

Robomow kommer nu att förses med ström (att vakna). Batterierna är tillräckligt laddade för att det ska gå att göra en engångsinstallation.

3.3 Engångsinstallation (stegvis beskrivning)

När säkringen är insatt kan engångsinstallationen utföras.

○ Kontrollera att manöverbox är ansluten.
○ Placera Robomow på gräsmattans insida, ungefär 3 m (10 ft) framför basstationen, mot kantkabeln.

Använd knappar på den manuella kontrollpanelen enligt följande:

○ Tryck på 📄/pilarna tills ditt val visas.
○ Try stor att välja det värde som visas på skärmen.
O Try: för att gå bakåt eller avbryta.

    subgraph Section 1

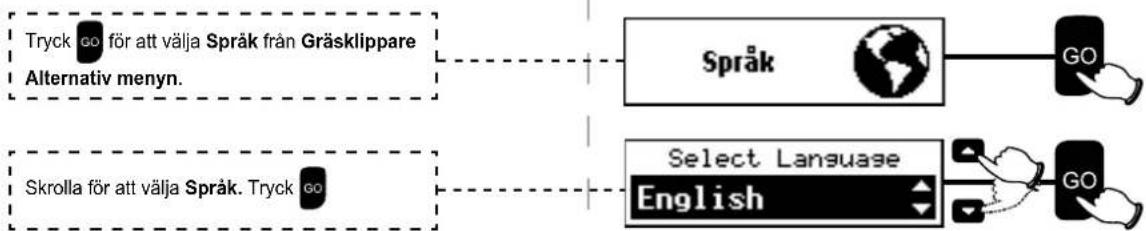

        J["3.3.1 Välj språk:"]

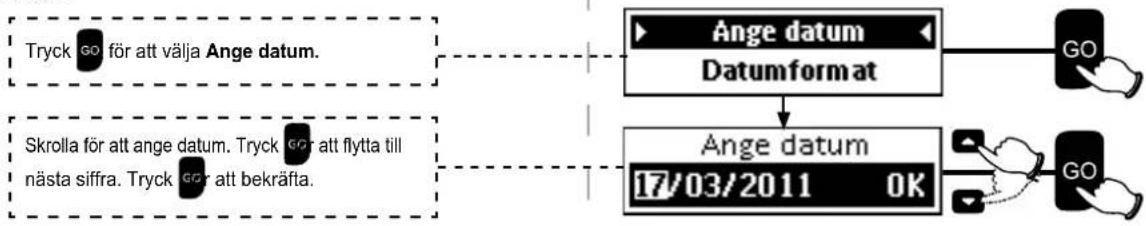

        K["3.3.2 Ange datum:"]

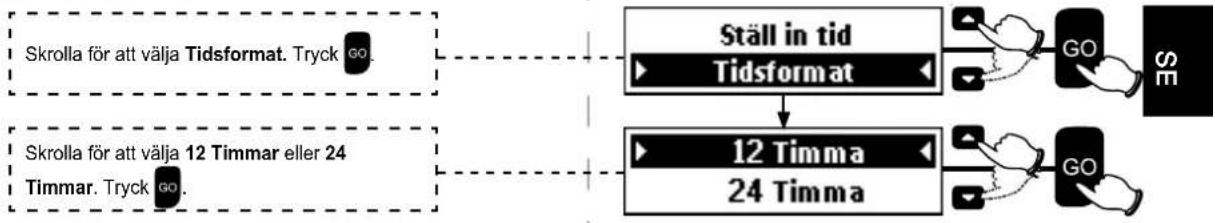

        L["3.3.3 Ställ in tid:"]
        M["3.3.4 Testa placering av basstationen"]
        N["Robomow kör mot basstationen och Söker laddstation visas."]
        O["Robomow kör till basstationen, kör tillbaka och väntar framför basstationen och Sätt fast laddstationen visas."]
        P["3.3.5 Sätt fast basstationen"]
        Q["Metallpeggar x 4"]
    end

    subgraph Section 2
        R["Select Language English"]
        S["Ange datum 17/03/2011 OK"]
        T["Ställ in tid 18:45 OK"]
        U["Testa placering av laddstationen"]
        V["Söker laddstation"]
    end

    style Section 1 fill:#f9f,stroke:#333
    style Section 2 fill:#ccf,stroke:#333
    style Section 3 fill:#cfc,stroke:#333
    style Section 4 fill:#fcc,stroke:#333

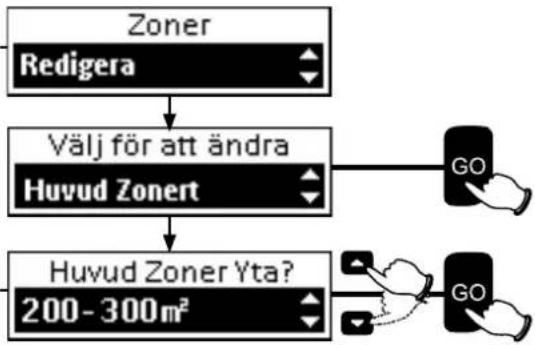

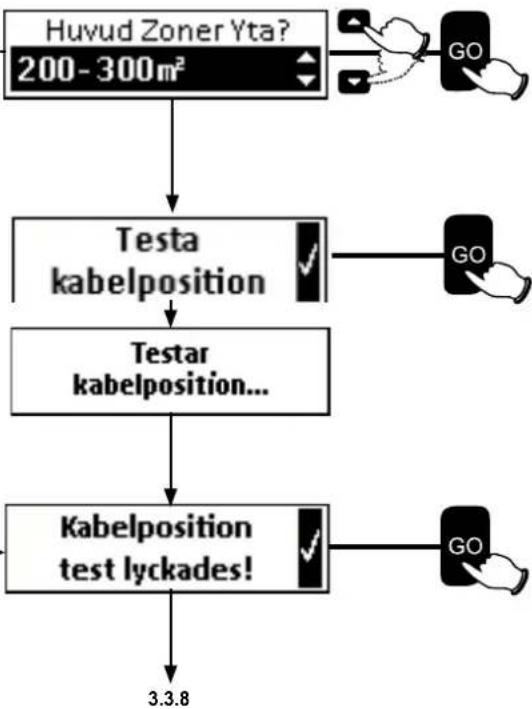

3.3.6 Huvudzonens yta

Om det finns delzon. Inkludera den inte i området storlek här. Du kommer att uppmanas att definiera den senare.

Skrolla för att välja ungefärlig yta på Huvudzonen.

Tryck GO.

3.3.7 Testa kantkabelns position

Testar kabelposition...

Robomow följer kabeln längs kanterna för att testa kabelns placering.

○ Gå vid sidan om Robomow medan den följer kanten.

När testet är avslutat. Robomow kör till basstationen, kör tillbaka och stannar framför basstationen. Följande meddelande visas:

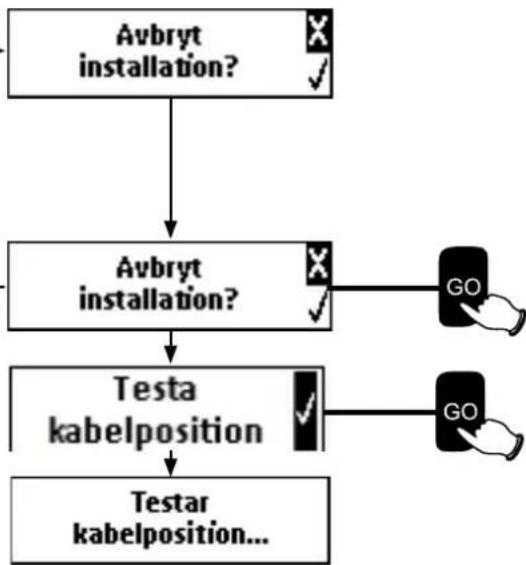

Särskilda fall:

Om meddelandet Justera kabelposition visas. Gräsklipparen stannar och kör baklänges.

○ Flytta kabeln inåt en aning.
○ Try for att upprepa test av kantkabeln.

Om du vid någon punkt vill flytta gräsklipparen utåt för att utöka området, tryck Stop.

Gräsklipparen stannar och visar meddelandet:

○ Gör inte något ännu.
O Flytta kabeln en aning utåt.
○ Placera gräsklipparen framför den kantkabel som ändrats.

Tryck

för att fortsätta testen av kabellayouten.


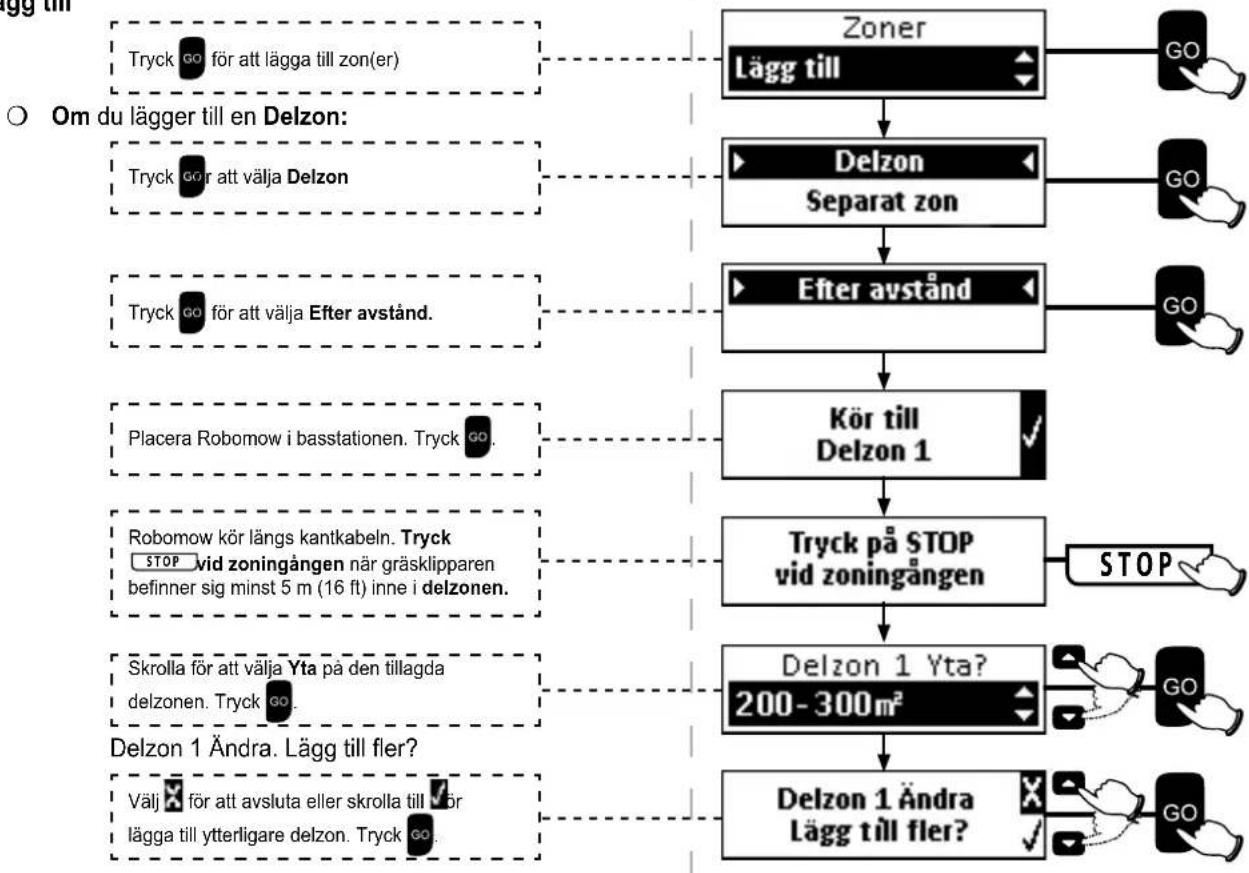

3.3.8 Lägg till fler? Delzon

När testet av kantkabeln avslutas blir du tillfrågad om du har Delzon(er).

Om du inte har någon Delzon:

Try

att avsluta installationen.

Lägg till fler Delzon?

GO

Skrolla för att välja symbolen

ryck

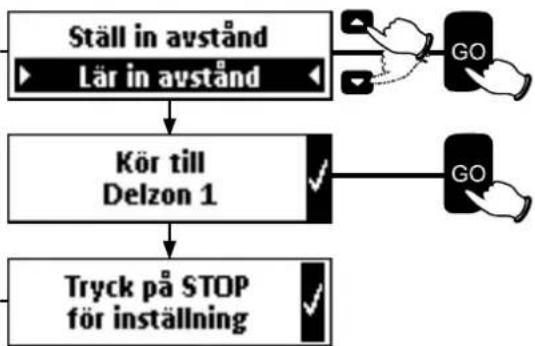

3.3.9 Kör till Delzon 1

Robomow följer kantkabeln runt kanterna mot Delzonen.

3.3.10 Tryck STOP vid zoningången

○ När Robomow är minst 5 m (16 ft) inne i Delzonen - Tryck Stop för att ta reda på avständet mellan basstationen och zoningången.

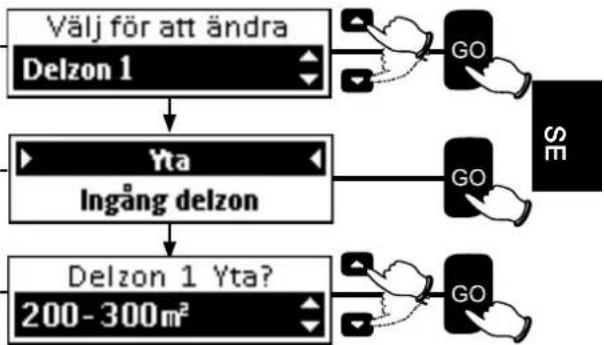

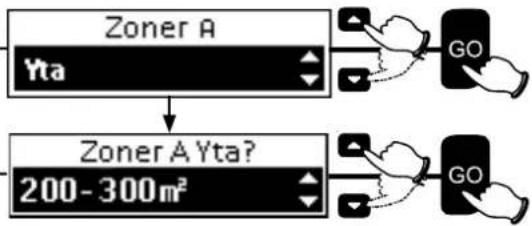

Skrolla för att välja ungefärlig yta på Delzon och tryck GO.

Om du inte har fler delzoner:

○ Våjmbolen och tryck . go

○ Våsymbolen och repetera förfarandet för Delzon (Se avsnitt 3.3.8).

Skrolla för att välja symbolen √.

Tryck go

Delzon 1 Ändra Lägg till fler?

3.4 När installationen är klar

När installationen av kabeln är klar kan du sätta i ytterligare peggar med ungefär 1 m (3.3 ft.) mellan dem.

○ Använd extra peggar där det är bulor och gropar i gräsmattan. Köp extra peggar vid behov.
○ Inspektera så att installationen inte utgör en snubbelfara.

Från och med nu är Robomow redo att laddas. När den väl är laddad kommer den att automatiskt klippa din gräsmatta.

Robomow®

Kapitel 4 Körning av Robomow

4.1 Automatisk körning

Under engångsinstallationen blev du ombedd att ställa in ytan för din gräsmatta. Robomow kommer att räkna ut hur lång tid som behövs för att klippa din gräsmatta.
○ Engångsinstallationen konfigurerar Robomow att automatiskt utföra följande cykliska klippschema:

♦ Avgå från basstationen.
♦ Klippa gräsmattan.

♦ Återgå till basstationen för uppladdning och bli färdig för nästa schemalagda arbetsmoment.
◆ Fortsätta klippa tills den tid som krävs för gräsmattans område uppnåtts (Klippschema).

○ Robomow stannar vid basstationen under den Inaktiva tid som är standard (hela Söndagen och nattetid dagligen 23:00 till 06:00).

Inaktiv tid kan ändras – se avsnitt 4.3.1.

○ Arbetstid för klippning är baserad på inställning av gräsmattans storlek.
Arbetstid för klippning kan ändras genom att använda menyn Intensitet se avsnitt 4.3.2.1.
○ Robomow klipper hela området två ggr i veckan.
Intervallet för klippning kan ändras genom att använda menyn Intervall se avsnitt 4.3.2.2.

Obs!

Robomow är kraftfull nog för att klippa högt gräs. Det kan dock, vid den första klippningen av ett område med högt gräs eller vid den första klippningen för säsongen, hända att du ser ett ojämnt resultat.

Vänligen ha tålamod då det kan ta några dagar upp till en vecka innan detta är överspelat och gräsmattan får en jämning höjd och beskaffenhet.

4.1.1 Menyalternativ

Använda panelens knappar:

4.1.2 LCD-skärm

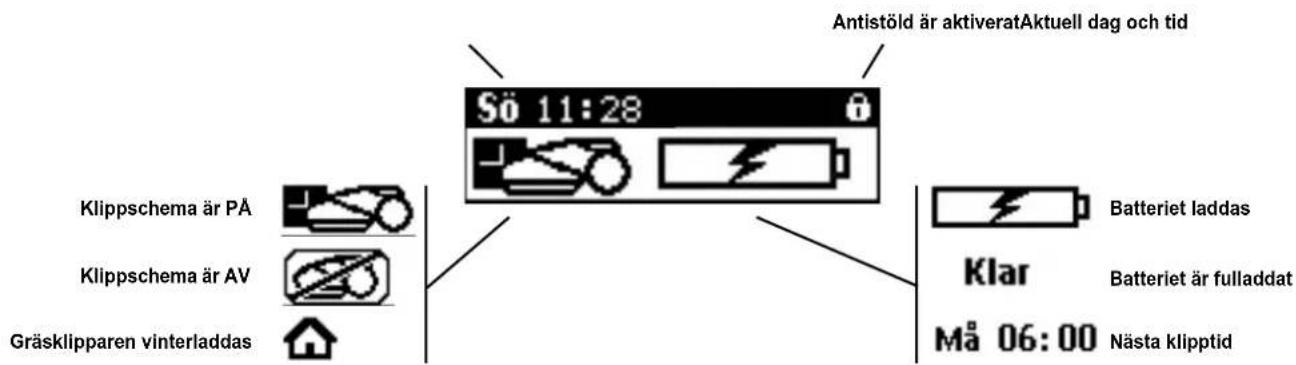

När Robomow är i basstationen visar LCD-skärmen följande indikatorer.

4.2 Menystruktur


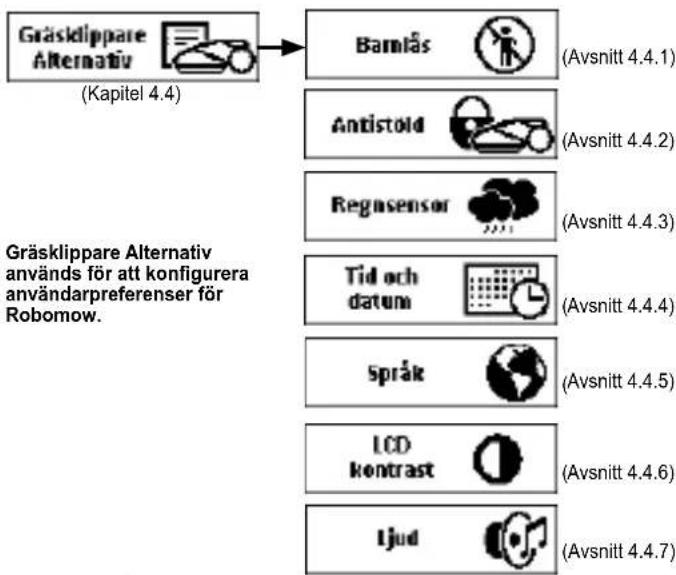

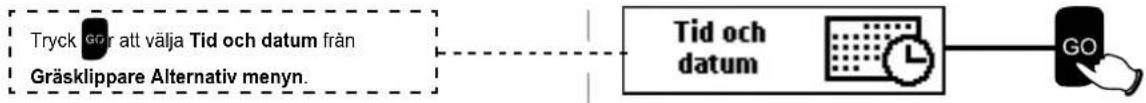

    A --> H["Tid och datum"]
    H --> I["(Avsnitt 4.4.4)"]
    A --> J["språk"]
    J --> K["(Avsnitt 4.4.5)"]
    A --> L["LCD konsstrast"]
    L --> M["(Avsnitt 4.4.6)"]

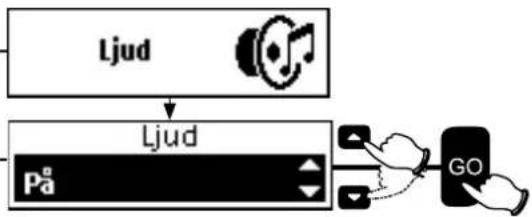

    A --> N["Ijud"]
    N --> O["(Avsnitt 4.4.7)"]

4.3 Gräsmatta alternativ

Om de förinställda alternativen för gräsmatta behöver ändras finns flera alternativ tillgängliga.

4.3.1 Inaktiv tid

Menyn för inaktiv tid används för att ställa in de tider gräsklipparen kommer att vara inaktiv.

Inaktiva tider kan ställas in veckans dagar och för specifika timmar per dag.

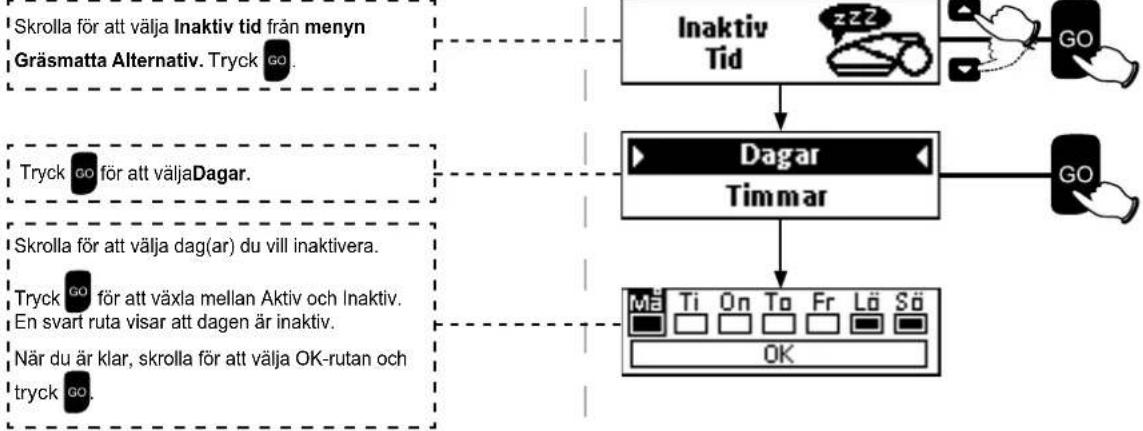

Välja inaktiva dagar:

Robomow klipper inte de dagar du har avaktiverat.

Om för många dagar har avaktiverats i relation till storleken på din gräsmatta kommer meddelandet Kontrollera inaktiv tid att visas.

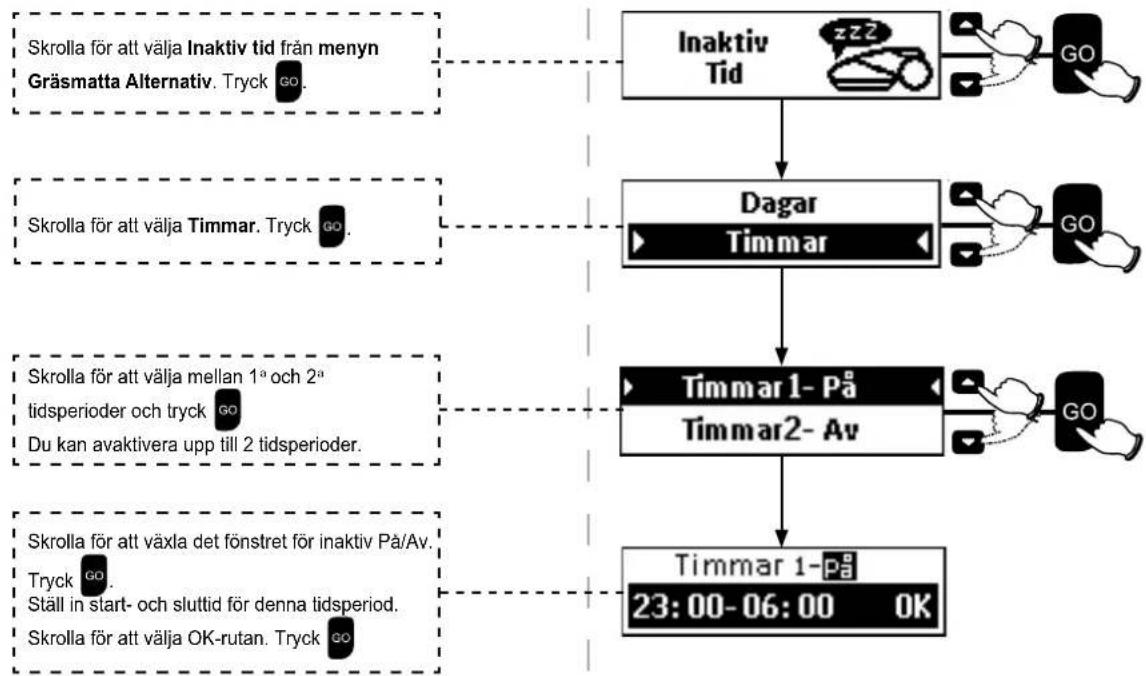

Välja inaktiva timmar:

Robomow klipper inte de timmar du har ställt in. Inaktiva timmar är samma för veckans alla dagar.
Om för många timmar har avaktiverats i relation till storleken på din gräsmatta kommer meddelandet Kontrollera inaktiv tid att visas.

4.3.2 Klippning

4.3.2.1 Intensitet

Alternativet Intensitet styr antalet klippningar som behövs för att täcka gräsmattans yta.

Det finns fall där ytan på den valda gräsmattan inte blir fullständigt klippt och det förekommer fläckar med oklippt gräs.

○ Detta kan hända när:

Det inställda zonområdet är mindre än faktisk storlek på gräsmattan.
Gräsmattans form är komplex (form, smal passage, sluttningar och hinder).

Om det inställda zonområdet är mindre än faktisk storlek på området, välj inställningen Yta (Gräsmatta Alternativ > Zoner Redigera > Yta). I annat fall, använd alternativet Intensitet för att öka antalet klippningar.

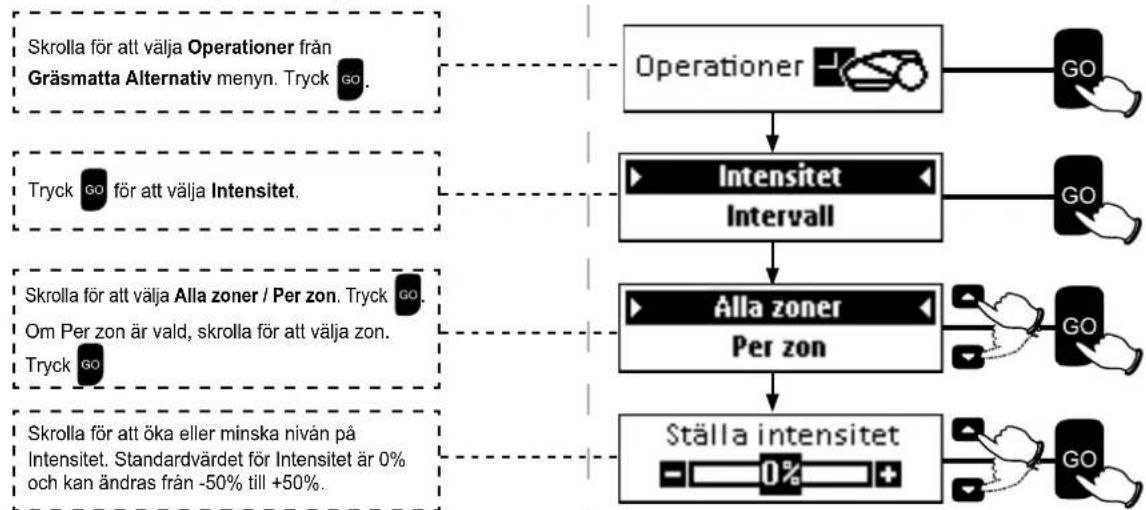

○ För att ändra Intensitet, följ dessa steg:

Efter inställning av Intensitet visas ett av följande meddelanden:

Intensitet Uppdaterat: När det valda värdet accepterats. Intensitetsgräns (%): Om det valda värdet är högre än största möjliga intensitet för gräsmattan. Tryck 60r att ställa in eller åter välja.

4.3.2.2 Intervall

○ Alternativet Intervall kontrollerar tiden mellan klippscheman. Kortare intervall mellan klippning ger kortare tillväxtperioder. Längre intervall ger utrymmer för längre tillväxtperioder.
O Hur fort gräset växer förändras under året (beroende på temperatur, grästyp, gödning, etc.)
○ Det förinställda intervallet är Två ggr i veckan.
○ Vid lågsäsong när tillväxten av gräs är längsammare, rekommenderas att detta ändras till En gång i veckan eller Var 14:e dag. Viloperioden hjälper gräset och förlänger livcykeln för gräsklipparen.
Mycket gödning och gynnsamma väderförhållanden kan göra att gräset växer fortare. I sådant fall, använd alternativet Intervall för att minska tiden mellan klippningar.
○ Minsta intervall är varannan dag, men är enbart tillgängligt för relativt små ytor, där gräsklipparen kan klippa färdigt gräset inom två dagar.

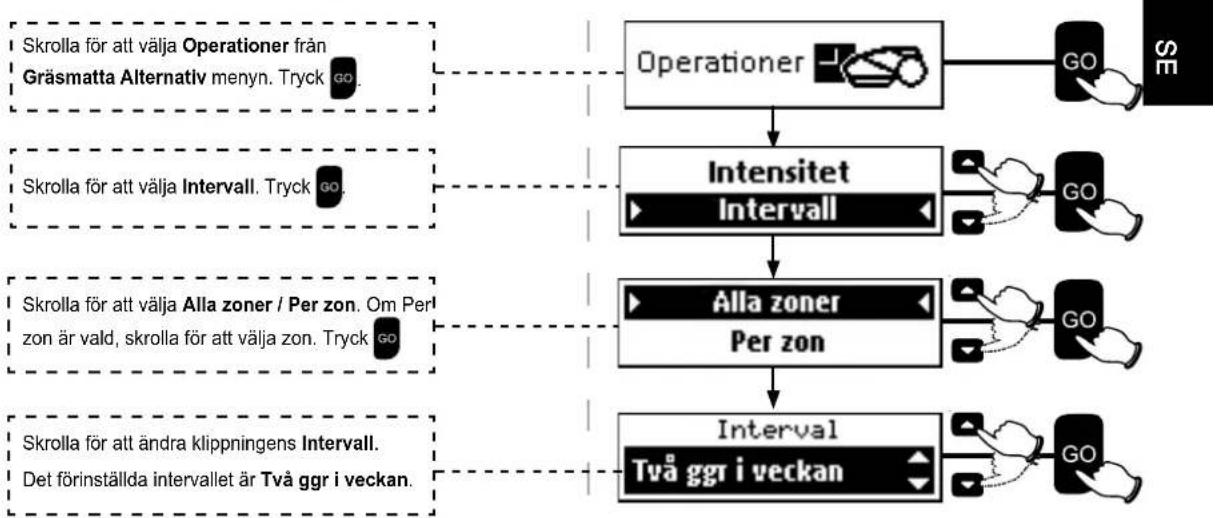

○ För att ändra Intervall, följ dessa steg:


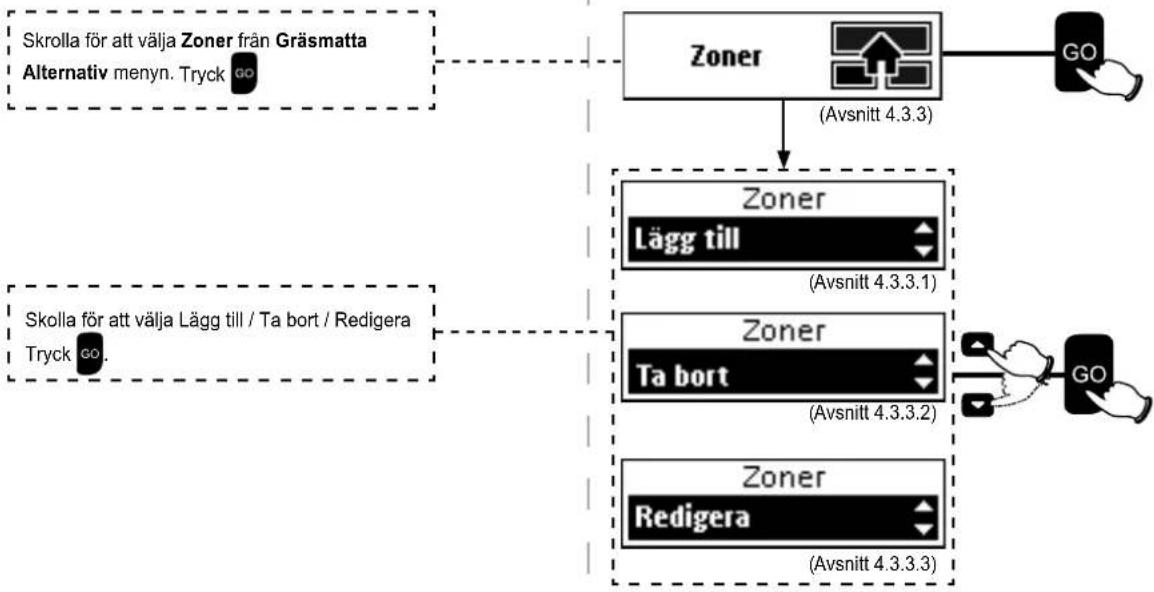

4.3.3 Zoner - Lägg till / Ta bort / Redigera

Använd alternativet Zoner för att lägga till, ta bort och redigera inställda zoner.

Obs: Delzoner är numrerade (1, 2, 3, och 4).

Separata zoner är markerade med bokstäver (A och B).

4.3.3.1 Lägg till

    style A fill:#f9f,stroke:#333
    style B fill:#ccf,stroke:#333
    style C fill:#cfc,stroke:#333
    style D fill:#fcc,stroke:#333
    style E fill:#cff,stroke:#333
    style F fill:#ffc,stroke:#333
    style G fill:#fcc,stroke:#333

    %% Legend
    subgraph "Om du lägger till en Delzon"
        A1["Tryck go för att lägga till zon(er)"]
        A2["Tryck go r att välja Delzon"]
        A3["Tryck go för att välja Efter avständ."]
        A4["Placera Robomow i basstationen. Tryck go."]
        A5["Robomow kör längs kantkabeln. Tryck STOP vid zoningången när gräsklipparen befinner sig minst 5 m (16 ft) inne i delzonen."]
        A6["Skrolla för att välja Yta på den tillagda delzonen. Tryck go."]
        A7["Delzon 1 Ändra. Lägg till fler?"]
        A8["Välj X för att avsluta eller skrolla till för lägga till ytterligare delzon. Tryck go."]
    end

○ Om du lägger till en Separat zon:


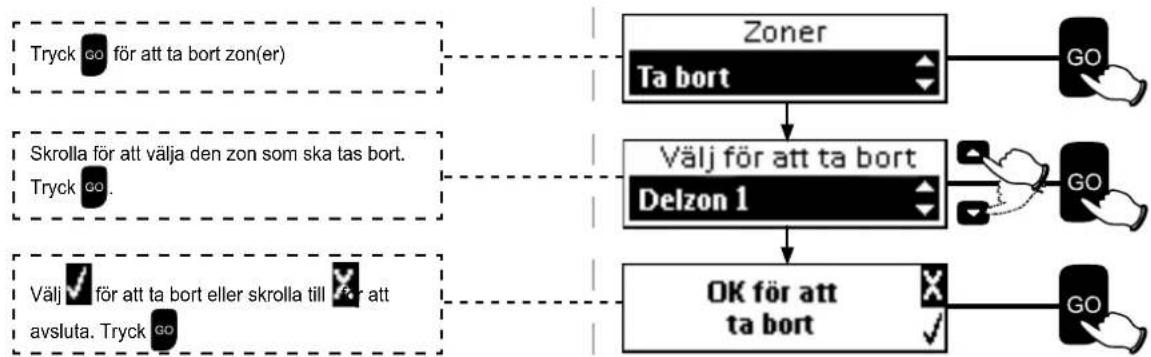

4.3.3.2 Ta bort

4.3.3.3 Redigera

Skrolla för att välja Redigera. Tryck

Redigera Huvudzon:

Det är endast möjligt att redigera Yta för Huvudzonen.

Skrolla för att välja ny storlek på ytan. Tryck GO för att uppdatera ytan.

För att redigera en Delzon:

Både Yta och Ingång delzon kan redigeras.

○ Redigera Yta för delzon:

Skrolla för att välja den Delzon du vill redigera.

Tryck

Tryck

Skrolla för att välja ny storlek på ytan. Tryck för att uppdatera ytan.

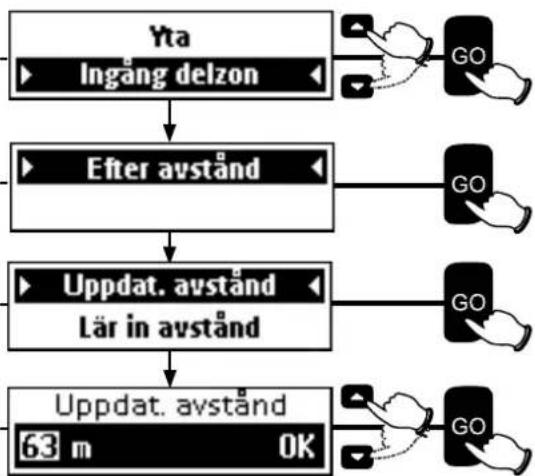

○ Ingång delzon

Det finns två sätt att redigera Ingång delzon, genom att använda Uppdat. avständ eller Lär in avständ.

Skrolla för att välja Ingång delzon.

Tryck

Tryck

opdat. avstånd:

Tryck

Skrolla för att ange Uppdat. avständ. Tryck

Lär in avständ:

Placera Robomow i basstationen. Skrolla för att välja Lär in avständ Press 90.

Robomow kör runt kantkabeln..

När Robomow passerat zoningängen med ungefär 5 m (16 ft.) – Tryck STOP Tryck för att avsluta.

För att redigera en Separat zon:

Följande kan redigeras för en Separat zon: Yta, Avsluta kant och Basstation.

○ Redigera Yta för Separat zon:

Skrolla för att välja Yta. Tryck go.

Skrolla för att välja ny storlek på ytan. Tryck

Avsluta kant instruerar Robomow hur långt kanten ska klippas innan klippning av den inre gräsmattan påbörjas.

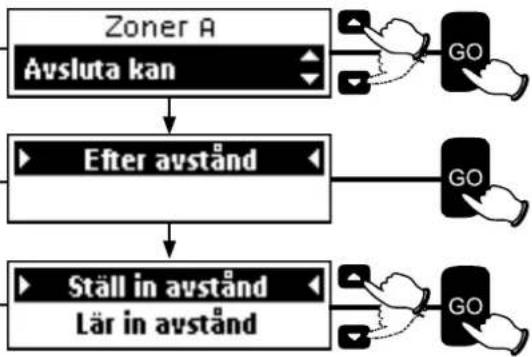

○ För att redigera inställningarna Avsluta kant för en Separat zon:

Avsluta kant kan redigeras på två sätt: Uppdat. avständ och Lär in avständ.

Skrolla för att välja Avsluta kant. Tryck

♦ Uppdat. avstånd:

Tryck go för att välja Efter avständ.

Tryck go för att välja Ställ in avständ.

Skrolla för att ange ett avständ. Tryck go.

Lär in avständ:

o Placera Robomow vänd mot kantkabeln. Tryck . GO Robomow kör runt kantkabeln..

o När Robomow avslutat en hel runda längs kanterna, tryck STOP. Tryck for att Robomow ska kunna Lära in avständet.

Om en ytterligare basstationen lagts till en Separat zon, måste Basstation anges till Ja.

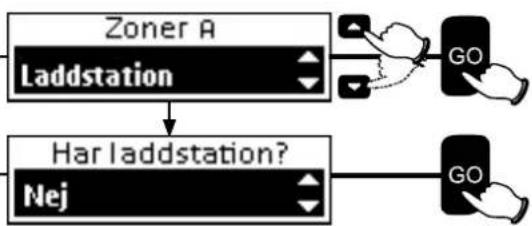

○ För att redigera Basstationens inställningar för Separat zon:

Skrolla för att välja basstation. Tryck

Skrolla för att välja Ja och Nej. Tryck

Ja = ytterligare en basstation.

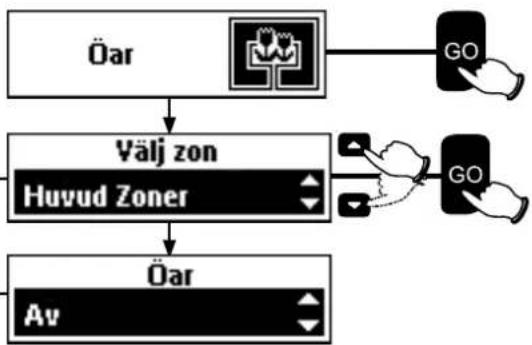

4.3.4 Öar

I sällsynta fall kan noteras att gräsklipparen gör onödiga cirklar kring en ö och söker efter basstationen. Alternativet Öar överkommer det problemet. För att undvika detta, ställ in funktionen Öar i läge På.

Skrolla för att välja avsedd zon. Tryck

Skrolla för att välja På/Av. Tryck GO.

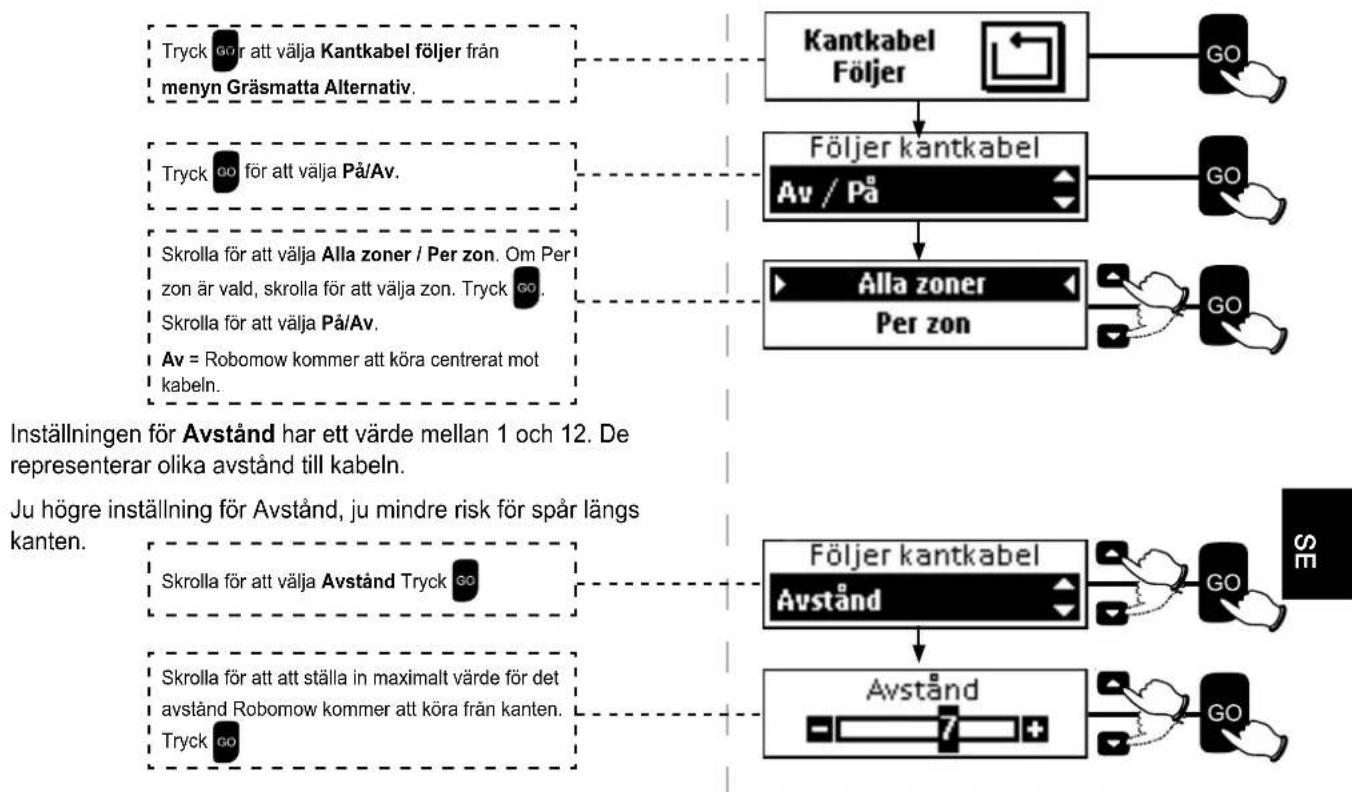

4.3.5 Följer kantkabel

När Robomow arbetat klart i Huvudzon eller när Hemknappen säger Gå till laddstation, kör den sig själv till basstationen. Robomow kör längs kantkabeln med ett dynamiskt inställning (inte centrerad) för att förhindra hjulspår längs samma väg. Detta beteende vid återvändande kan stängas av.

4.4 Gräsklippare Alternativ

Du kan ändra flera av Robomows standardinställningar Använd menyn Gräsklippare Alternativ för att välja dessa alternativ.

4.4.1 Barnlås

Funktionen Barnlås förhindrar att speciellt barn gör oavsiktliga knapptryckningar.

Denna funktion är inställd på Av som standard.

För att ändra denna funktion till läge På, ställ in Barnlås i läge På.

○ När Barnlås är på visas, Knappar låsta meddelandet.

För att tillfälligt frigöra Knappar lästa:

Try och sedan

Knapparna låses igen efter 30 min om inte användaren utför någon åtgård.

4.4.2 Antistöld

Funktionen Antistöld avger ett alarm i omgivningen i händelse av oavsiktligt avlägsnande av gräsklipparen från det tilldelade området. Antistöld är inställt till Av som standard. För att sätta på Antistöld för första gången:

Tips: Välj en sifferkod som är lätt att komma ihåg. Skriv ned koden (längst ned i kapitel 8) och förvara den på en säker plats.

4.4.3 Regnsensor

Funktionen regnsensor avbryter klippning vid regn eller väderlek med hög luftfuktighet.

Detta rekommenderas för gräsmattans välmående. Det föreligger dock inte något tekniskt hinder för att klippa vätt gräs.

○ Nuvarande inställning för regnsensor visas.
- Robomow uppfattar regn när värdet för avläsning är lägre än det värde som Känslighet har.
- Ju högre inställning för Känslighet, desto högre känslighet har Robomow för att uppfatta regn.

4.4.4 Tid och datum

Tid och datum har ställts in vid Engångsinstallationen.

De kan uppdateras genom att använda alternativet Tid och datum.

O Ställ in tid

○ För att ändra tidsformat

○ Ange datum

○ För att ändra datumformat

4.4.5 Språk

○ För att ändra språk

4.4.6 LCD kontrast

○ För att ändra kontrasten på LCD

Tryck go för att välja LCD kontrast från

Gräsklippare Alternativ menyn.

Skrolla för att välja önskad kontrast. Tryck

4.4.7 Lyd

Gör det möjligt för dig att stänga av olika ljud som inte är relaterade till säkerhetsfunktionerna.

Tryckgo för att välja Ljud från Gräsklippare Alternativ menyn.

Skrolla för att välja På/Av. Tryck go

GSM-modulen är tillgänglig som ett tillbehör och tillåter aviseringar i mobilen genom Robomow Appen.

'Skrolla till val av Mobilt Kommunikationssystem' menyn för val av Gräsmatta. Tryck 60

Tryck gür att välja På/Av

Tryck go för att välja meddelandetyp: Stöldskydd eller Användarstopp, tryck

sedan GD för att välja På/Av

Tryck 90 för att aktivera GSM-modulerna

Mobile komm. System

GSM Module På/Av

GSM Module Meddelande typ

GSM Module Activate

4.5 Manuell Drift

För att använda Manuell klippning i en zon utan basstation.

Placera Robomow på gräsmattan.

Skrolla för att välja zonen du vill att Robomowska klippa, Tryck go.

Skrolla för att att välja läget Operationer (Kant + Skanning eller endast skanning). Tryck co.

Kapitel 5 Använda manöverboxen

5.1 Manöverboxens meddelanden

Indikatormeddelanden Händelse
Dockningsindikator är tänd. Gräsklipparen är i basstationen.
Driftsindikatorn är tänd. Gräsklipparen är i inte basstationen.
På/Av-knappindikator är tänd. Klippschema är AV
Kabelindikator - Blinkar och piper	Kantkabeln är av, bortkopplad eller för lång.
Alla indikatorer blinkar.	Gräsklipparen återvände inte till basstationen efter 4 timmars frånvaro. När gräsklipparen uppfattas i basstationen, stängs varningen av.För att stänga av indikatormeddelanden tryck på På/ Av-knappen.
Alla indikatorer blinkar och en summerton hörs under 10 sekunder.	Antistöld är inställd som På och gräsklipparen är avlägsnad från basstationen under tid då den inte är schemalagd att klippa.För att stänga av indikatormeddelanden tryck på På/ Av-knappen.

Dockningsindikator På/Av-knapp

5.2 Sätta på och och stänga av summerton

○ Tryck och håll inne På/Av-knappen under 10 sekunder.

o Ett kort pip indikerar På.
o En blinkning indikerar Av.

5.3 Avaktivera automatisk drift

Detta alternativ används för att avaktivera den automatiska driften av Robomow enligt dess förvalda inställningar.

Avaktivering av automatisk drift förhindrar inte att gräsklipparen används till manuell klippning.

○ Tryck och håll inne På-/Av-knappen under 2 sekunder.

Ikonen för "Klippschema av" visas.

♦ Om Robomow när detta görs är i drift och klipper så:

o Kommer Robomow att avsluta det nuvarande klippschemat.
o Kommer Robomow efter återkomst till basstationen inte att avgå för nästa schemalagda klipptid.

○ För att Aktivera automatisk drift

♦ Tryck och håll inne På-/Av-knappen under 2 sekunder.

Sö 11:28

Klar

Kapitel 6 Laddning

Risk för chock, skada, elchock!

Använd aldrig manöverboxen eller ladda Robomow på platser där det är extremt fuktigt eller det finns risk att kontakterna blir våta.

Använd aldrig manöverboxen om trådarna är skadade.

Använd bara den rekommenderade manöverboxen tillsammans med din Robomow.

Viktigt: Rekommendationen är att placera manöverboxen på en skyddad, torr plats. Manöverboxen behöver luftventilation och ska inte utsättas för direkt solljus eller regn.

Placera inte manöverboxen inuti en platspåse: Den kan överhettas.

Efter varje klippning laddas Robomow automatiskt i basstationen.

Laddningen tar upp till 2 timmar, beroende på förhållandena.

6.1 Laddning under säsong

Basstationen är den primära laddningskällan när Robomow är dockad och kommer att behålla optimal batteriladdning i väntan på avgång.

6.2 Laddning under icke-säsong

Under månader som inte är säsong, såsom vinter, behöver Robomow kontinuerligt laddas för att undvika skada på batterierna. Gräsklipparen ska inte lagras och laddas där temperaturen är kallare än -10°C.

Anslut Robomow direkt till manöverboxen enligt följande:

○ Avlägsna Robomow från sin basstation.

Avlägsna basstationens huvudenhet (Laddningsadapter) genom att lyfta det främre handtaget uppåt och skjuta adaptern framåt från baksidan av basstationen. (Se avsnitt 2.6.3).

○ Dra ut den 20 m (65 ft) långa förlängningssladd och kantkabeln från basstationens huvudenhet.

○ Placera skyddet på änden av den 20 m (65 ft) långa förlängningssladd och den synliga anslutningskontakten för att skydda den från regn och korrosion. Täck också över anslutningskontakten för kantkabeln.

○ Anslut manöverboxens kabeln till den 20 m (65 ft) långa förlängningssladd. Lyft på gummiskyddet bakom basstationens huvuddel (Laddningsadapter) uppåt för att få åtkomst till anslutningen. Anslut kabeln till basstationens huvudenhet.

Obs: Detta är inte samma ställe som den 20 m (65 ft) långa förlängningssladd var ansluten till på basstationens huvudenhet när den satt på basstationen.

○ Skjut basstationens huvudenhets kontakter in i den främre öppningen på Robomow.
○ Laddningen påbörjas omedelbart och LDC visar:

○ När batteriet är fulladdat och meddelandet Klar visas.
○ Låt gräsklipparen vara ansluten hela vintern.
När säsongen startar, placera Robomow i sin basstationen för att att påbörja automatisk drift i likhet med föregående säsong.

Kapitel 7 Felsökning

7.1 Textmeddelanden och felsökning

Robomow övervakar kontinuerligt sin prestanda. Den producerar textmeddelanden som hjälper dig att köra den smidigt: Textmeddelanden i händelse av ett driftsfel liksom textmeddelanden som uppmanar användaren att utföra en viss åtgård.

○ Normalt, om gräsklipparen stannar, visas ett meddelande. Den här skärmen är påslagen i 15 minuter.

♦ Om du anländer senare än dessa 15 minuter, kommer skärmen vara tom.

För att väcka Robomow och se det senaste textmeddelandet som visades föregående stoppet, tryck 60.

Följande tabell visar alla felmeddelanden och de vanligaste orsakerna. Nästa tabell ger dig detaljer och troliga orsaker på andra fel, som inte orsakar felmeddelanden.

Om ett fel inte går att lösa med dessa tabeller, ring efter din serviceleverantör.

7.2 Felmeddelanden och åtgärder

Listan är sorterad i alfabetisk ordning efter meddelandetext.

Visat meddelande	Trolig orsak/händelse Åtgärd
Basproblem	- Robomow misslyckas vid ett flertal tillfällen i rad få åtkomst till basstationen.	- Justera basstationens position.- Rengör kontakterna med en borste eller en trasa.
Hoptryckt stötdämpare	- Främre eller bakre stötdämparen är ständigt hoptryckt	- Flytta bort gräsklipparen från föremål som pressar mot stötdämparen.
Kontr. klipphöjd	- Klippmotorerna har utsatts för överström under för lång tid eller på grund av att något föremål har fastnat i eller snurrats runt knivarna.- Någonting hindrar en kniv från att rotera fritt. För mycket gräs har samlats under klippdäcket; ett rep eller något liknande föremål har snurrats runt kniven.	- WARNING – Slå från säkerhetsswitchen före knivarna kontrolleras.- Kontrollera om det finns främmande föremål eller skräp som förhindrar rotation.- Rensa bort det hopsamlade gräsklippet med hjälp av en träpinne.
Kontr. strömmen	- Manöverboxen är inte ordentligt ansluten till huvudsaklig manöverbox.	- Kontrollera att manöverboxen är ordentligt isatt i eluttaget
	- Ingen ström till uttaget eller huvudströmmen är avstängd	- Slå på strömmen till eluttaget.- Kontrollera detta uttag genom att sätta i en annan apparat.
	- Gräsklipparens eller basstationens kontakter är smutsiga	- Rengör kontakterna med en borste eller en trasa.
	- Laddningen fungerar inte, fastän det finns fysisk kontakt mellan gräsklipparen och basstationens kontakter.	- Kontrollera att kabelanslutningen mellan manöverboxen och basstationen är bra.
Hamnar utanför	- Kantkabeln är för nära kanten.- Gräsmattans sluttning är för brant.- Robomow lyckas inte att svänga vid kanten och gräsklipparen glider utanför området.- Robomow har glidit ut från området på grund av sluttning eller vått gräs.	- Ta bort kabeln mot insidan av gräsmattan.- Inkludera inte området med mycket branta sluttningar.- Fyll igen gropar och ihåligheter på marken.- Öka klipphöjden.
överbel.drivning Kyler...	- Drivmotorerna har arbetat under svåra förhållanden för länge.	- Du behöver inte göra någonting alls.- Robomow kommer automatiskt att upprepa klippningen när drivmotorn har svalnat.
Problem framhjul	- Framhjulet har lyfts upp från marken under för lång tid under drift.	- Robomow har kört på ett hinder som lyfter upp framkanten:Ta bort eller uteslut föremålet från klippområdet.
		- Om Robomow används på en slänt som är för brant för säker klippning:Uteslut denna från klippområdet.
		- Om högt gräs hindrar framhjulet från att kunna gå för fullt på marken:Öka klipphöjden.
		- Om marken består av stora hål eller fördjupningar som framhjulet kan köra ner i när det passerar förbi:Fyll igen dessa häligheter och jämna till marken.
Handtaget lyft	- Handtaget har lyfts vid försök att starta klippning.	- Tryck tillbaka handtaget i position för att aktivera automatisk drift.
Knapp nedtryckt	- Någon av knapparna på manöverpanelen är konstant nedtryckt.	- Tryck för att bekräfta meddelandet och fortsätta driften. Detta meddelande visas endast som information.
Knappar låsta	- Barnlåset är aktiverat.	- Tryck på knappen och tryck på knappen Barnlås kan avaktiveras med Inställningar på menyn.
Överbel.klippningKylning, vänta	- Klippmotorn har arbetat under svåra förhållanden för länge.	- Du behöver inte göra någonting alls - Robomow kommer automatiskt att upprepa klippningen när klippmotorn har svalnat.
Ingen kabelsign.	- Manöverboxen / Kantswitchen är inte påslagen eller inte ansluten till den zon som ska klippas.- Kantkabeln är inte ansluten till basstationen / kantswitchen.- Kantkabeln avklippt.	- Kontrollera att basstationen är ansluten till eluttaget.- Koppla loss manöverboxen från eluttaget och sätt in den igen efter 10 sekunder.- Kontrollera att kantswitchen är ansluten till rätt zon och att den är påslagen- Kontrollera anslutningen mellan kantkabeln till basstationen / kantswitchen.- Kontrollera kantkabeln för skador.
Regn upptäckt	- Drift är senarelagd eftersom Robomow upptäckte regn vid programmerad tid att starta automatisk från basstationen.	- Du behöver inte göra någonting alls-meddelandet visas tills Robomow inte längre känner av regn och börjar klippa.
Låg batt.spänn.	- Maximal drifttid har uppnåtts (visas i zon utan basstation).- Gräsklipparen letar efter basstation men batterispänningen är för låg för att den ska kunna fortsätta sökprocessen.	- Anslut laddaren till gräsklipparen eller placera den i basstationen för laddning.- Kör gräsklipparen manuellt genom att använda fjärrkontroller eller bär den till basstationen.
Starta ann.plats	- Drivhjulsmotorerna har arbetat under kraftig belastning vid automatisk eller manuell drift.	- Kontrollera att gräsklipparen inte har fastnat, vilket medför att drivhjulen slirar- Kontrollera marken kring gräsklipparen för håligheter och ojämnheter. Fyll igen håligheter och jämna till marken.- Kontrollera så att hjulen kan rotera fritt och att ingenting hindrar detta.- Avlägsna gräsklipparen från den aktuella platsen och starta om proceduren.
Starta insida	- Automatisk drift initieras när roboten är placerad utanför kantkabelns slinga.	- Placera gräsklipparen på gräsmattan och tryck på knappen.
Fastnat på platsen	- Robomow har fastnat på en plats. Den kan inte köra vidare.	- Kontrollera marken där gräsklipparen stannade för håligheter och ojämnheter och fyll igen håligheter och jämna till marken, speciellt i närheten av kanten där Robomow svänger.
	- Robomow har svårt att svänga eftersom framhjulet är blockerat av ihålighet eller ojämnhet. Orsakar att gräsklipparen svänger utan att använda kabel eller stötdämpare.	- Kontrollera att området inte är för brant.- Arbeta huvudsakligen vid torra förhållanden.- Kontrollera att kantkabeln inte är för nära kanten – vid behov avlägsna.- Kontrollera att inställningen på klippdäcket inte är för låg.
Slå från switch före lyft	- Användaren lyfter Robomow manuellt med säkerhetsswitchen i läge På.	- Slå från säkerhetsswitchen före Robomow bärs.
Väntar på Signal...	- Robomow har stannat: Den upptäcker inte någon signal.	- Kontrollera strömmen till manöverboxen.- Det kan bero på strömavbrott. Du behöver inte göra någonting alls. Robomow kommer att återgå i drift så snart strömmen är tillbaka.

7.3 Andra problem

Inträffat problem Trolig orsak/händelse Åtgärd
Dålig klippkvalitet	- Slö kniv	- Växla mellan de två knivarna för att använda den vassa sidan som ännu inte använts.- Byt ut knivarna.
	- Gräset är för högt i relation till den inställda klipphöjden.	- Vi rekommenderar att du inte klipper mer än 1/3 av den gröna delen av gräset.- Ställ in klipphöjden till ett högre läge och minska den successivt.- Under säsong när gräset växer fort – använd Robomow mer ofta för att underhålla gräsmattan (se avsnittet4.3.2 Ökning / minskning av drift).
	- Gräset är vått.- Ansamling av gräsklipp runt knivarna.	- För bästa resultat, kör Robomow när gräset är torrt. Rekommendationen är att klippa gräset under tidiga morgontimmar.- Slå från säkerhetsswitchen och använd kraftiga handskar när gräsklippet tas bort.
Gräsklipparen hittar inte basstationen eller gräsklipparen följernärliggande kantkabelnär den följer kantkabeli läget Kantkabel följer.	- Det finns en ö / hinder eller smal passagesom hindrar gräsklipparen från att slutföra körningen mot basstationen i läget Kantkabel följer.	- Minska avståndet för läget Kantkabel följer från det förinställda 7.
Inträffat problem Trolig orsak/händelse Åtgård
Gräsklipparendockar inteordentligtoch ansluteribland inte tillkontakterna påbasstationen	- Höjdskillnader mellan gräsmattan ochbasstationens yta.	- Fyll igen en del av marken för att få gräsmattan i nivåmed basstationen för att erhålla en mjuk ingång tillbasstationen.
	- Kabeln undertill basstationen är inte stramoch inte placerad i basstationens mitt.	- Kontrollera kabeln undertill basstationen så att den ärstramt åtdragen och centrerad under basstationen.
	- Basstationen är placerad på en sidolutning. -	Placera basstationen på en relativt jämn mark.
	- Basstationen är placerad för nära ett hörn pågräsmattan.	- Flytta basstationen bortom 3 meter från ett hörn.
Ojämntklippresultat	- Robomow avslutar inte klippningen inommin. tiden på grund av att inaktiv tid infallerunder klippschemat.	- Minimera fönstret för inaktiv tid för att tillåta Robomow attavsluta klippschemat och få ett jämnare klippresultat.
	- Gräset växer väldigt fort.	- Om det är säsong för snabbväxande gräs - minska tidenmellan klippscheman (se avsnitt 4.3.2 Öka / Minskaarbetstid)
	- Gräsmattans form är komplex (form, smalpassage, sluttningar och hinder).	- På komplicerade gräsmattor tar gräsklipparen mer tid påsig för att få ett bättre klippresultat.Öka Intensiteten(se avsnittet 4.3.2.1 Öka / Minskaarbetstid).
	- Det klippta området är mindre än denfaktiska ytan på gräsmattan.	- Utöka zonens yta (se avsnittet 4.3.3 Redigera enbefintlig zon).
Robomow klippervid fel tider	- Inställningarna för Inaktiv tid (dagar ochtimmar) är felaktig.	- Kontrollera att tiden på gräsklipparen är inställd korrekt.- Ställ in tid (Se avsnitt 4.4.4 Tid och datum).
		- Återställ den Inaktiva tiden(se avsnittet 4.3.1 Ställ ininaktiv(a) arbetstid(er)).
Indikatorn föravbruten kabelblinkar påmanöverboxen	- Kabel mellan manöverbox och basstation ärurkopplad eller skadad.	- Kontrollera att kabeln är inkopplad och att kabeltrådarnaär ordentligt åtdragna
	- Kantkabeln avklippt	- Gå längs kantkabeln.Leta efter synliga skåror eller brott i kabeln.Reparera med Robomows kabelskarvdon.
Indikatorn fördålig anslutningblinkar påmanöverboxen	- Dåliga anslutningar	- Kontrollera och reparera alla lösa/dåliga eller korroderadeanslutningar.
	- Hoptvinnade kablar, eller en skruvklämmaisolerad med isoleringstejp är inte entillfredsställande skarvning.Fukt från jorden kan medföra att kablarnaoxiderar och efter en tid.. Kan detta medföraöppen strömkrets.	- Använd de skarvkopplingar som finns med i kartongen. Deär vattentäta och ger en pålitlig elektrisk kontakt.
Robomow ärbullrig ochvibrerar	- Skadade eller obalanserade knivar	- Kontrollera att gräsmattan är fri från grenar, stenar ochandra objekt som kan skada knivarna, innan Robomowanvänds.- Byt ut knivarna.
LCD-skärmenvisar ettfrämmande språk.	- Språkinställningen har inte ändrats eller varinte korrekt utförd.	- Tryck på knapparna AVBRYT + NED under mer än 3sekunder. Det är genvägen till menynSpråk.Ändra språk.
Klipp- ochladdningstidär kortare ännormalt	- Detta beteende är normalt vid lågatemperaturer (under 15 °C (59 °F)).	- Ingen åtgård behövs.

Kapitel 8 Specifikationer

Mått

73,5 cm (L) x 66 cm (W) x 31 cm (H) (29" L x 26" W x 12.2" H)

Vikt

19 kg (51 lb), inklusive batterier.

Ljudnivå

ECO-läge: 66 dB Uppmätt (Garanterad – 68 dB).

Högeffekt: 72 dB Uppmätt (Garanterad – 74 dB).

Ljudnivån för operatören understiger 70 dBA.

Klippbredd

56 cm Klippbredd - 2 Blad om 28 cm (22").

Klipphöjd

20-80 mm (0,8"-3")

Knivmotor varv/minut

4000 rpm (ECO-läge - 3300 rpm).

Batterier och laddning

26V Lithium Iron-Phosphate Batteri (LiFePO4) 6Ah Laddningstid – Max. 2 timmar.

Kapitel 9 Underhåll och förvaring

9.1 Underhåll av klippdäcket

Robomow är en ändamålsenlig biogräsklippare. Gräsklipp kan samlas under klippdäcket, framför allt när man klipper vått eller fuktigt gräs.

Varning

Det kan hända allvarliga olyckor!

Slå alltid ifrån säkerhetsswitchen innan gräsklipparen lyfts.

Knivarna är mycket vassa. De kan orsaka allvarliga rispor eller skärsår.

Bär alltid kraftiga arbetshandskar när du arbetar med eller runt knivarna.

ANVÄND ALDRIG en skadad eller avbruten kniv. Använd bara vassa knivar.

○ Inspektera undersidan av gräsklipparen en gång i månaden. Rengör vid behov.
○ Skrapa försiktigt bort gräsresterna från undersidan av klippdäcket.
Det mesta av gräsklippet kan tas bort genom att använda en smal träpinne eller ett liknande föremål.
Vid behov, ta bort knivarna för att bättre komma åt klippkammaren.

VIKTIGT Placera inte gräsklipparen upp-och-ned.

Luta den istället mot något annat föremål för att bättre komma åt området runt klippdäcket.

VIKTIGT Använd ALDRIG vattenslang eller någon annan typ av vattenspruta för att rengöra undersidan av gräsklipparen. Vätskor kan skada komponenterna.

Använd bara en fuktig trasa för att torka rent ytan när du har skrapat bort gräsklippet.

9.2 Underhåll av knivarna

○ Robomows knivar måste undersökas en gång i månaden.

○ Använd bara vassa knivar. Byt ut eventuellt skadade knivar.

- Byt knivar enligt tabellen här nedanför, eller oftare om de har blivit väldigt slöa.

Storlek på gräsmatta	Instruktioner
Mindre än 1000 m^2 (11000 ft ^2 )	Vidslutet på säsongen, växla knivarna, placera den vänstra kniven på den högra motorn och de högra knivarna på den vänstra motorn.Byt ut knivarna vartannat år.
Större än 1000 m^2 (11000 ft ^2 )	Vidslutet på säsongen, växla knivarna, placera den vänstra kniven på den högra motorn och de högra knivarna på den vänstra motorn.Byt ut knivarna vid årets slut.

○ För att bort knivarna:

För in den del av verktyget för borttagning av knivar som har en klämma i den öppna skåran mellan låsflikarna på knivens vardera sidor.

Vrid verktyget för borttagning av knivar en aning så att klämman lägger sig på toppen av låsflikarna på knivens vardera sidor.

Tryck på handtaget till verktyget för borttagning av knivar. Låsflikarna på vardera sidan om kniven kommer att klämmas ihop (1).

♦ Dra därefter ut kniven ur gräsklipparen (2).

När du sätter tillbaka kniven, sätt räfflorna mitt för varandra och tryck tills du hör ett tydligt klickljud, som indikation på att kniven sitter fast ordentligt på axeln.

VARNING! SLÅ ALLTID IFRÅN SÄKERHETSSWITCHEN FÖRE BLADEN BYTS UT!

IMPORTANT Det är tillrådligt att byta ut bägge knivarna tillsammans, för bästa resultat och inte endast en av knivarna. Maskinslipning rekommenderas inte, eftersom det orsaka problem med balans.

9.3 Avfallshantering för gamla batteripaket

IMPORTANT Slang inte batterierna bland dina hushållssopor. Batteriet måste samlas in, återvinnas eller slängas bort på ett miljövänligt sätt. Lämna tillbaka gamla batteripaket till godkänd återvinning för batterier.

9.4 Skarvning av kantkabeln

Om kantkabeln måste skarvas ihop: Använd de skarvkopplingar som finns med i Robomows kartong. De är vattentäta och ger en pålitlig elektrisk kontakt.

IMPORTANT Innan skarvning av kantkabel koppla bort manöverboxen från eluttaget.

○ Skala av 1,5 cm från båda kabeländarna.
○ Tvinna ihop de båda avskalade kabeländarna.
Sätt in de tvinnade kablarna i kabelskarvdonet.

○ Skruva fast kabelskarvdonet, på de hoptvinnade kablarna; se till att det är tätt.

IMPORTANT Varken hoptvinnade kablar, eller skruvklämma isolerad med isoleringstejp är en tillfredsställande skarvning.

Fukt från jorden kan medföra att kablarna oxiderar och efter en tid kan detta medföra en öppen strömkrets.

9.5 Underhåll av basstationens område

Se till att ingången till och området runt basstationen är fritt från löv, pinnar, kvistar och annat skräp som har en tendens att samlas på dessa områden.
○ SPRUTA ALDRIG vatten med slang direkt på eller in i basstationen.
○ Var försiktig när du trimmar runt basstationen med en eldriven grästrimmer då skador kan uppstå på förlängningssladd.
○ Vid eventuella skador på någon del av förlängningssladd, sluta använda gräsklipparen och basstationen, dra ur stickproppen och byt ut den.

9.6 Vinterförvaring av gräsklipparen

○ Följ instruktionerna i avsnitt 6.2 (Laddning under icke-säsong).

	KnivsetHa alltid ett set knivar hemma i reserv. Vassa knivar är viktiga för säkerheten och ett bra klippresultat.		BatteriAnvänds för att förmya livet på ett befintligt batteri och förbättra klippkapaciteten.
	KantkabelFör större gräsmattor och ytterligare zoner.		Förpackning med peggar (50)För större gräsmattor och ytterligare zoner.
	Skarvdon för reparation av kabelAnvänds för att reparera eller skarva kablar (vid behov).		AnslutningskontaktAnvänds för att ansluta den färdiga kantkabelinstallationen till kantswitch eller basstation.
	Basstation och manöverboxAnvänds för att kunna ha flera klippscheman i separat(a) zon(er).		FjärrkontrollAnvänds för att manuellt köra och klippa varsomhelst. Har en säkerhetsfunktion som förhindrar användning av misstag.
	KantswitchFör zoner som inte är anslutna till basstationen.		Batteripaket för kantswitchÄr att föredra för områden där elektricitet saknas eller inte är tillräckligt nära kantswitchen.
	Brottdetektor för KantkabelAnvänds för att hitta exakt plats för ett brott i Kantkabeln.		GSM-modulTillåter aviseringar genom Robomow Appen (för alla RS- och TS-modeller).

Kapitel 11 Tips för underhåll av din gräsmatta

Robomow®- Skötsel av gräsmattor har aldrig varit så lätt

Bästa tidpunkt för klippning

Klipp gräsmattan när gräset är torrt. Detta förhindrar att gräsklippet klumpar ihop sig och bildar små högar på gräsmattan. Klipp sent på dagen hellre än under den varmaste tiden på dagen.

Klippningsfrekvens

Klippning ofta producerar korta, små gräsklipp. Under den aktiva växtsäsongen bör klippningsfrekvensen ökas till en gång var 3-5 dag, så att gräset inte blir för långt. Kort gräsklipp förmultnar snabbare och täcker inte gräsets yta. Om gräset är för långt, öka klipphöjden, klipp, minska därefter klipphöjden efterhand och klipp flera gånger.

Klipphöjd

Följ "1/3-regeln:" klipp inte mer än 1/3 av gräsets längd. Lämplig klippning producerar kort gräsklipp som inte täcker gräsytan. Du kanske blir tvungen att klippa gräset oftare, eller klippa det två gånger, när gräset växer snabbt, som exempelvis på våren.

Vatten

Gräsåtervinning minskar den mängd vatten som gräsmattan behöver eftersom gräsklippet består av 80 – 85 % vatten. Gräsåtervinning minskar avdunstningsförlusterna från jordytan och bevarar vatten. De flesta gräsmattor kräver mindre vatten vid gräsåtervinning.

Vattna din gräsmatta mellan 04.00 och 08.00 på morgonen så att vattnet har tid att sjunka ner i jorden innan solvärmen förorsakar avdunstning.

Din gräsmatta behöver ca. 3-4 cm vatten i veckan. Vattning på djupet gör det möjligt för gräset att utveckla ett djupt rotsystem, vilket hjälper gräsmattan att stå emot sjukdomar och torka.

Vattna inte för mycket

För mycket vatten är inte bara slöseri utan det kan också öka tillväxten av grästorvor, vilket gör att gräsmattan måste klippas oftare. Låt jorden torka ut delvis mellan vattningarna. Vattna när ca. 5 cm av det översta jordlagret har torkat ut. Använd ett föremål som exempelvis en skruvmejsel för att testa jorden och mäta fuktdjupet.

Gödsling

Gräsåtervinning minskar den mängd gräsmattegödning som behövs, därför att gräsklippet levererar ca. ¼ av gräsmattans årsbehov.

Knivar

Se till att hålla gräsklipparens knivar vassa. Vassa knivar ger en ren, säker och effektiv klippning. Slöa knivar kommer att slita och dra i topparna av gräset vilket kan vara en inkörsport för sjukdomsorganismer och försvagning av gräsplantan. Vi rekommenderar att båda Robomow-knivarna byts ut en gång om året.

Halm

Gräsklipp och halm är inte jämförbara. Som vi tidigare nämnt består gräsklipp av cirka 80-85 procent vatten med endast små mängder av lignin, och förmultnar mycket snabbt.

När vi stannar upp och tänker efter kan vi konstatera att golfklubbar, idrottsplatser och parker i åratal har klippt gräset och återvunnit det utan att använda gräsuppsamlare.

En liten mängd av halm (ca. 1-1,5 cm) är faktiskt välgörande för en gräsmatta. Gräsklippet skyddar gräsmattans rotsystem från värme och vätskeförlust.

Robomow®

RS Series begränsad garanti

Friendly Robotics lämnar en garanti till den ursprunglige köparen att RS-seriens 'Produkter' är fria från materialfel eller tillverkningsfel, om de används för normalt privat* bruk, under en period av 24 månader; 12 månader för batterierna, med början från datum för inköpet. För produkttillbehör, inklusive utbytesbatterier, lämnas en garanti om 6 månader från datum för inköpet. Denna garanti täcker kostnaderna för delar eller arbete för reparation av dolda defekter när de utförs av en auktoriserad Friendly Robotics service- och garantifirma. Ett giltigt köpebevis krävs för garantireparationer.

Den begränsade garantin täcker inte någon form av transportkostnader. Ägaren bär ansvaret för transportkostnader till en auktoriserad Friendly Robotics service- och garantifirma.

* Med normalt privat bruk menas att produkten används på den tomt där ditt primära hem är beläget. Användning på mer än en plats betraktas som kommersiell användning, och i sådana fall gäller inte garantin.

Saker och förhållanden som inte täcks

Denna uttalade garanti täcker inte följande:

• Kostnader för normala servicedelar eller procedurer, som knivar eller slipning av knivar.
• Eventuella delar som har bytts ut, använts på fel sätt, vanvårdats eller kräver utbyte eller reparation beroende på olyckor eller brist på ordentligt underhåll.
• Normalt slitage, inklusive missfärgningar i färg eller plastdelar.
• Kostnader för installation eller återinstallation, borttagande av installation eller eventuella kostnader eller skador i samband med felaktig installation eller användning av produkten.
• Inga produkter som har öppnats, reparerats, modifierats eller ändrats av någon annan än en Friendly Robotics auktoriserad reparationsverkstad.
• Reparationer som är nödvändiga beroende på felaktig batterivård och/eller felaktiga laddningsprocedurer, exempelvis i våta förhållanden, oregelbunden strömförsörjning, eller underlåtenhet att förbereda gräsklipparen eller batteriet på rätt sätt vid perioder då de inte används.
• Reparationer som är nödvändiga på grund av vatten- eller regnskador, reparationer beroende på åskväder eller andra naturkatastrofer.

Instruktioner för att få garantiservice

Om du tror att din Friendly Robotics produkt har ett materialfel eller tillverkningsfel, kontakta den återförsäljare som sålt produkten.

Ägarens ansvar

Du måste underhålla och sköta om din Friendly Robotics produkt genom att följa de underhålls- och skötselinstruktioner som finns beskrivna i bruksanvisningen. Rutinmässigt underhåll, antingen det genomförs av en servicefirma eller av dig själv, är på din egen bekostnad.

Allmänna villkor

Reparation hos en service- och reparationsverkstad som är auktoriserad av Friendly Robotics är den enda hjälp du kan få under denna garanti. Det finns ingen annan direkt eller indirekt garanti. All underförstådd garanti för säljbarhet och ändamålsenlighet för ett visst syfte är begränsade till varaktigheten av denna uttalade garanti. Robotics är inte ansvariga för indirekta skador eller skador som uppstår i samband med, eller som en följd av, användandet av Friendly Robotics-produkter vilka täcks av denna garanti, inklusive eventuella kostnader eller utgifter för att skaffa fram ersättningsutrustning eller för service under rimliga perioder av funktionsstörningar eller icke-användning i avvaktan på att garantireparationer ska bli klara. Vissa länder tillåter inte undantag för tillfälliga eller följdskador, eller begränsningar för hur länge en underförstådd garanti varar, varför ovanstående uteslutningar och begränsningar kanske inte gäller dig. Denna garanti ger dig specifika lagliga rättigheter och du kan också ha andra rättigheter som varierar från land till land.

Följ alltid de säkerhetsinstruktioner som specificeras i denna bruksanvisning.
