BRUKSANVISNING QHG645X Husqvarna-Electrolux

Bruksanvisning Inbyggnadshäll

Tack för att du valt en kvalitetsprodukt från Electrolux.

För att säkerställa bästa prestanda hos produkten ber vi dig att noga läsa igenom denna bruksanvisning. Du kan då navigera genom alla procedurer på ett effektivt sätt. Spara bruksanvisningen på en säker plats så att du har den till hands om du behöver studera något avsnitt igen. Se också till att bruksanvisningen medföljer produkten om den lämnas över till en ny ägare.

Vi önskar dig lycka till och mycket nöje med din nya hushållsapparat.

INNEHÅLL

SÄKERHETSINFORMATION 2

INSTALLATIONSANVISNINGAR 3

PRODUKTBESKRIVNING 6

INSTRUKTIONER FÖR ANVÄNDNING 7

Aktivering och inaktivering 7
Automatisk avstängning 7
Värmeläge
Aktivering och inaktivering av de yttre
ringarna
Automax
Timer

STOP+GO

Lås

Barnlås

OffSound Control (Avaktivering ochaktivering av ljud) 10

RÅD OCH TIPS 10

UNDERHÅLL OCH RENGÖRING		11
OM MASKINEN INTE FUNGERAR		12
MILJÖSKYDD	8	13
Förpackningsmaterial	8	13

Med reservation för ändringar

SÄKERHETSINFORMATION

För din säkerhet och för korrekt användning av produkten: läs denna bruksanvisning noga innan produkten installeras och används. Spara denna bruksanvisning och se till att den följer med produkten om du flyttar eller säljer den. Användaren måste veta hur produkten används och känna till dess säkerhetsfunktioner.

Säkerhet för barn och handikappade

WARNING

Låt inte personer (och det gäller även barn) med nedsatt fysisk förmåga, förständshandikapp eller brist på erfarenhet och kunskap använda produkten. De ska övervakas eller instrueras vid användning av produkten av en person som ansvarar för deras säkerhet.

• Håll allt förpackningsmaterial utom räckhåll för barn. Det finns risk för kvävning eller skador.
• Håll barn på avständ från produkten under och efter användning, tills produkten har kallnat.

WARNING

Aktivera barnlåset för att förhindra att småbarn eller husdjur oavsiktligt sätter på produkten.

Säkerhet under användning

• Ta bort allt förpackningsmaterial, dekaler och folier från produkten före användning.
• Stäng av kokzonerna efter varje användningstillfälle.
• Risk för brännskador! Lägg inte bestick eller kokkärlslock på kokzonerna eftersom de kan bli heta.

WARNING

Risk för brand! Alltför heta fetter och oljor kan snabbt antändas.

Korrekt användning

• Övervaka alltid produkten under användning.
• Denna produkt är enbart konstruerad för användning i hemmet!
• Använd inte produkten som arbets- eller avlastningsyta.
• Placera inte lättantändliga vätskor och material eller smältbara föremål (plast eller aluminium), på eller i närheten av produkten.
• Var försiktig när du ansluter produkten till eluttag i närheten. Låt inte elektriska ledningar vidröra produkten eller heta kokkärl. Låt inte elektriska ledningar trassla in sig.

Så här undviker du skador på produkten

• Ytan kan skadas om föremål eller kokkärl faller på glaskeramiken.
• Kokkärl av gjutjärn, gjuten aluminium eller med skadade bottnar kan repa glaskeramiken. Flytta dem inte på ytan.
• Låt inte kokkärl torrkoka för att undvika skador på kokkärlen och glaset.
• Använd inte kokzonerna utan kokkärl eller med tomma kokkärl.
• Lägg inte aluminiumfolie på produkten.

WARNING

Om ytan är spräckt, koppla loss produkten från eluttaget för att undvika elektriska stötar.

INSTALLATIONSANVISNINGAR

Före installationen bör du anteckna serienumret (Ser. Nr.) från typskylten. Typskylten finner du på produktens nedre ram.

Säkerhetsinstruktioner

WARNING

Du måste läsa detta!

Kontrollera att produkten inte har skadats under transporten. Anslut inte produkten till nä- tet om den är skadad. Kontakta återförsäljaren vid behov.

Endast en auktoriserad servicetekniker får installera, ansluta eller reparera denna produkt.

Använd endast originaldelar vid reparationer och utbyten.

Inbyggnadsprodukter får endast användas efter installation i lämpliga inbyggnadsenheter och arbetsbänkar enligt gällande standarder.

Modifiera inte denna produkt och ändra inte dess specifikationer. Det finns då risk för personskador och skador på produkten.

Gällande lagar, förordningar, direktiv och standarder i landet där produkten används måste följas (t.ex. säkerhetsbestämmelser, regler för kassering och återvinning och elektriska säkerhetsbestämmelser)!

Kontrollera alltid minsta avständ till andra produkter och enheter!

Montera skydd mot stötar – lådorna ska till exempel endast monteras med en skyddsskiva direkt under produkten!

Skydda kanterna i arbetsskivans urtag mot fukt med ett lämpligt tätningsmedel!

Täta produkten mot arbetsskivan med ett riktigt tätningsmedel, så att det inte uppstår några springor!

Skydda produktens undersida mot ånga och fukt, till exempel från en diskmaskin eller ugn!

Installera inte produkten nära dörrar eller under fönster! Annars kan heta kokkärl knuffas av hällen när dörrar eller fönster öppnas.

WARNING

Risk för skador på grund av elektrisk ström. Följ instruktionerna om elektriska anslutningar noggrant.

• Nätanslutningsplinten är strömförande.
• Gör nätanslutningsplinten strömlös.
• Säkerställ isolering genom fackmässig installation.
• Lösa och ej fackmässigt monterade kontakter kan orsaka överhettning i kopplingsplinten.
• En behörig elektriker skall installera de fasta anslutningarna.
• Använd en dragavlastande klämma för att skydda kabeln mot dragpåkänningar.
• Vid en- eller tvåfas nätanslutning skall en elkabel av typ H05BB-F Tmax 90 °C (eller högre) användas.
• Om nätkabeln skadats måste den bytas ut mot en specialkabel (typ H05BB-F Tmax 90 °C; eller högre). Kontakta vår lokala serviceavdelning.

Den elektriska installationen måste förses med en brytare som kan göra produkten strömlös vid alla poler med en kontaktseparation på minst 3 mm.

Du måste ha korrekta anordningar för att isolera: strömbrytare, säkringar (säkringar av skruvtyp tas ur hållaren), jordfelsbrytare och kontaktorer.

Montering

Om du använder en skyddslåda "Probox" (extra tillbehör) behövs inte någon skyddsplåt direkt under produkten.

Beskrivning av kontrollpanelen

Använd touchkontrollerna för att manövrera produkten. Displayerna, indikeringarna och ljudsignalerna markerar vilka funktioner som är aktiverade.

touchkontroll Funktion
1	➊	Aktiverar och inaktiverar produkten.
2		Låser/låser upp kontrollpanelen.
3	Timerindikatorer för kokzoner De visar för vilken kokzon tiden är inställd.
4	Timerdisplay Visar tiden i minuter.
5	A	Aktiverar funktionen Automax.
6		Aktiverar och inaktiverar den yttre ringen.
7	Värmelägesdisplay Visar det inställda värmeläget.
8	Inställningslist	För inställning av värmeläge.
9	+ / —	Ökar eller minskar tiden.
10		Ställer in kokzonen.
11	STOP+GO	Aktiverar och inaktiverar funktionen STOP+GO.
12		Aktiverar och inaktiverar den yttre ringen.

Visningar av värmelägen

Display beskrivning
0	Kokzonen är avstängd.
1 - 14	Kokzonen är på.
u	FunktionenSTOPar påslagen.
R	Funktionen Automax är aktiverad
E + siffra	Ett fel har uppstått.
≡ / Ⓤ -	OptiHeat Control (3-stegs restvärmeindikering): tillagar fortfarande / varmhållning / restvärme.
L	Funktionslåset/Barnlåset är aktiverat.
-	Den automatiska avstängningen är aktiverad.

OptiHeat Control (3-stegs restvärmeindikering)

WARNING

☐ / ☑ Risk för brännskador från restvärme!

OptiHeat Control visar restvärmenivån.

INSTRUKTIONER FÖR ANVÄNDNING

Aktivering och inaktivering

Tryck på Ⓐ1 sekund för att sätta på eller stänga av produkten.

Automatisk avstängning

Funktionen stänger av produkten automatiskt om:

• Alla kokzoner är inaktiverade ( 0 ).
• Du inte ställer in värmeläge efter produkten har aktiverats.
• Du spiller något eller sätter något på kontrollpanelen längre än 10 sekunder (en kastrull, en handduk osv.). Signalen ljuder några gånger och produkten stängs av. Ta bort föremålet eller rengör kontrollpanelen.
• Du inaktiverar inte en kokzon eller ändrar värmeläget. Efter en viss tid tänds - och produkten stängs av. Se tabellen.

Tider för automatisk avstängning

Värmeläge	ü, 1 - 3	4 - 7	8 - 9	10 - 14
Kokzonen avaktiveras efter	6 timmar	5 timmar	4 timmar	1,5 timmar

Värmeläge

Tryck på inställningslisten vid önskat värmeläge. Korrigera åt vänster eller höger vid behov Släpp inte förrän det rätta värmeläget är inställt. Displayen visar värmeläget.

Aktivering och inaktivering av de yttre ringarna

Du kan justera den yta som du tillagar på efter storleken på kokkärlet.

För att aktivera den yttre zonen, tryck på touchkontrollen © / .Kontrollampan tänds.

Användning samma touchkontroll igen för fler yttre zoner. Nästa kontrollampa tänds.

Gör på samma sätt igen för att stänga av den yttre zonen. Indikeringen slocknar.

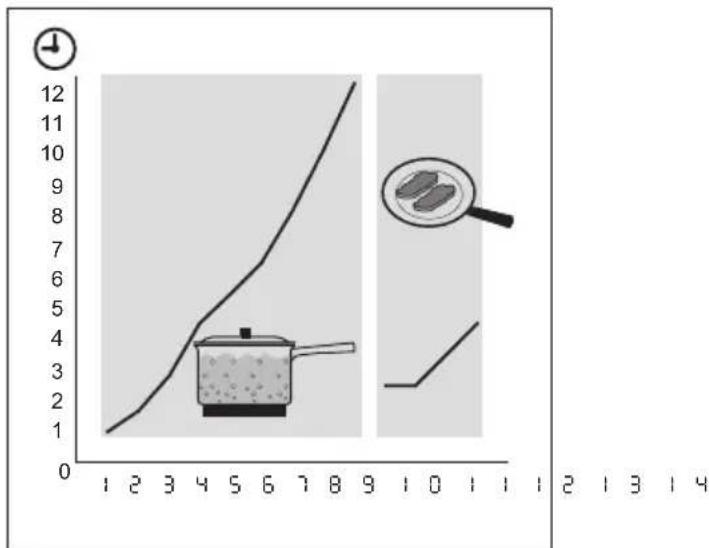

Automax

Du kan uppnå önskat värmeläge snabbare om du aktiverar funktionen Automax. Funktionen ställer in det högsta värmeläget under en viss tid (se illustrationen) och sänker sedan värmen till valt läge.

Starta funktionen Automax för en kokzon:

1. Tryck på A ( √ syns på displayen).

2. Tryck direkt på önskat värmeläge. Efter 3 sekunder syns Ⓐ på displayen.

Stoppa funktionen genom att ändra värmeläge.

Timer

Nedräkningstimer

Använd nedräkningstimern för att ställa in hur länge kokzonen ska vara igång vid enbart detta tillagningstillfälle.

Ställ in nedräkningstimern efter valet av kokzon.

Du kan ställa in värmeläget innan eller efter att du har ställt in timern.

- Så här anger du kokzon: tryck på ⏻ om och om igen tills indikatorn för den önskade kokzonen visas.

• Så här aktiverar du nedräkningstimern: Tryck på + på timern för att ställa in tiden (00 - 99 minuter). När kontrollampan för kokzonen börjar blinka långsamt, räknas tiden ned.
• För att se återstående tid: välj kokzonen med ⚠️. Kokzonens indikering börjar blinka snabbt. På displayen visas den återstående tiden.
• Så här ändrar du nedräkningstimern: välj kokzonen med ⏻ tryck på eller . —
• Avaktivera timern: välj kokzonen med ⏻. Tryck på —Den återstående tiden räknas ner till ⚪. Kokzonens indikering slocknar. Du kan också avaktivera genom att samtidigt trycka på + och —
  När tiden gått ut ljuder en signal och 00 blinkar. Kokzonen inaktiveras.

- Så här stänger du av ljudet: tryck på ⏻

CountUp Timer (Uppräkningstimer)

Använd CountUp Timer för att kontrollera hur länge kokzonen är igång.

• Val av kokzon (om flera kokzoner är aktiva): tryck på ⏻ om och om igen tills indikatorn för den önskade kokzonen visas.
• För att aktivera CountUp Timer: tryck på — timern UPänds. När indikeringen för kokzonen börjar blinka långsammare räknas tiden upp. Displayen växlar mellan UP och räknad tid (minuter).
• För att se hur länge kokzonen är igång: välj kokzonen med ⏻ . Kokzonens indikering börjar blinka snabbt. På displayen visas tiden som kokzonen är igång.
• Avaktivera CountUp Timer: välj kokzon med ⏻ och tryck på eller för att inaktivera timern. Kokzonens indikering slocknar.

Signalur

Timern kan användas som signalur när kokzoner inte används. Tryck på ⏻ . Tryck på + eller — på timern för att ställa in tiden. När tiden gått ut ljuder en signal och 00 blinkar.

- Så här stänger du av ljudet: tryck på

STOP+GO

Funktionen STOP + GO ställer in alla påslagna kokzoner på det lägsta värmeläget (☐).

När STOP + GO är igång kan du inte ändra värmeläget.

Funktionen STOP + GO stoppar inte timerfunktionen.

• För att aktivera denna funktion, tryck på ^STOP . Symbolen tänds.
• För att inaktivera denna funktion, tryck på STOP/GO . Det tidigare inställda värmeläget tänds.

Lås

När kokzonen är aktiverad kan du låsa kontrollpanelen men inte ⚠ Funktionen förhindrar oavsiktliga ändringar av värmeläget.

Ställ först in värmeläget.

För att starta denna funktion, tryck på 📣. Symbolen 📊tänds i 4 sekunder.

Timern förblir på.

För att stoppa denna funktion, tryck på 📋. Det tidigare inställda värmeläget tänds.

När du stänger av produkten stängs även denna funktion av.

Barnlås

Denna funktion förhindrar oavsiktlig användning av produkten.

För att aktivera/inaktivera barnlåset

• Aktivera produkten med ①. Ställ inte in något värmeläge.
• Tryck på i 4 sekunder. Symbolen tänds.
• Inaktivera produkten med ①.

För att inaktivera barnlåset

• Aktivera produkten med ①. Ställ inte in något värmeläge. Tryck på i 4 sekunder. Symbolen tänds.
• Inaktivera produkten med ①.

För att kringgå barnlåset för ett enskilt tillagningstillfälle

• Aktivera produkten med ① . Symbolen tänds.
• Tryck på i 4 sekunder. Ställ in värmeläge inom 10 sekunder. Produkten kan nu användas.
• När du inaktiverar produkten med Ⓘ aktiveras barnlåset igen.

OffSound Control (Avaktivering och aktivering av ljud)

Tryck på ① i 3 sekunder. Displayerna tänds och släcks. Tryck på ② i 3 sekunder. ③ tänds, och ljudet är nu på. Tryck på + . ④ tänds, och ljudet är nu avstängt.

När denna funktion är igång hör du endast ljuden när:

• du trycker på ①
• Signaluret ringer
• nedräkningstimern ringer
• Du ställer något på kontrollpanelen.

Tryck på ① i 3 sekunder. Displayerna tänds och släcks. Tryck på ② i 3 sekunder. ③ tänds, eftersom ljudet är avstängt. Tryck på + . ④ tänds. Ljudet är nu på.

RÅD OCH TIPS

Kokkärl

• Kokkärlens botten skall vara så tjock och så plan som möjligt
• Kokkärl av emaljerat stål med aluminium- eller kopparbotten kan orsaka färgskiftning på glaskeramiken.

Spara energi

• Sätt om möjligt alltid ett lock på kokkärlet.
• Sätt kokkärl på kokzonen innan den slås på.
• Stäng av kokzonen innan tillagningen är klar för att utnyttja restvärmen.
• Botten på pannor och kokkärl måste vara lika stor som kokzonen.

Öko Timer (Eko-timer)

För att spara energi avaktiveras kokzonen före signalen från nedräkningstimern. Skillnaden i användningstiden beror på den inställda värmenivån och tillagningstiden.

Exempel på olika typer av tillagning

Uppgifterna i tabellen är endast avsedda som vägledning.

Vär-meläge	Använd för: Tid Tips
1	Varmhållning av tillagad mat efter be-	hov	Lägg ett lock på ett kokkärl.
1-3 Hollandaisesås, smältning av: smör,choklad, gelatin		5-25 min	Rör om med jämna mellanrum.
1-3 Stanning: fluffiga omeletter, äggstan-ning		10-40 min	Tillaga med lock.
3-5 Småkoka ris och mjölkrätter, värma fär-diglagade rätter		25-50 min	Minst dubbelt så mycket vätska somris, rör om mjölkbaserade rätter un-der tillagningen.
5-7	Ångkoka grönsaker, fisk, kött	20-45 min	Tillsätt några matskedar vätska.
7-9	Ångkoka potatis	20-60 min	Använd max. 1⁄4 liter vatten till 750 g potatis.
7-9 Tillaga större mängder mat, stuvningaroch soppor		60-150 min	Upp till 3 l vätska plus ingredienser.
9-12	Lätt stekning: schnitzel, cordon bleu,kotletter, kroketter, korv, lever, redning,ägg, pannkakor, munkar	efter be-hov	Vänd efter halva tiden.
12-13	Kraftig stekning, potatiskroketter, biff	5-15 min	Vänd efter halva tiden.
14	Koka stora mängder vatten, koka pasta, bryna kött (gulasch, grytstek), fritera pommes fri-tes.

Information om akrylamid

Viktigt Enligt de senaste vetenskapliga rönen kan akrylamid bildas om livsmedel bryns hårt (speciellt om de innehåller stärkelse), vilket kan utgöra en hälsorisk. Vi rekommenderar därför tillagning vid låga temperaturer och att inte bryna mat för hårt.

UNDERHÅLL OCH RENGÖRING

Rengör produkten efter varje användningstillfälle.

Använd alltid kokkärl med ren botten.

WARNING

Vassa föremål och slipande rengöringsmedel kan skada produkten.

Av säkerhetsskäl får produkten inte rengöras med ång- eller högtryckstvätt.

Repor eller mörka fläckor på glaskeramiken har ingen inverkan på hur produkten fungerar.

För att ta bort smuts:

1. • Ta omedelbart bort: smält plast, plastfolie och mat med socker. Smutsen kan skada produkten om du inte gör detta. Använd en speciell skrapa för glaset. Sätt skrapan snett mot glasytan och flytta bladet över ytan.

- Avlägsna när produkten är tillräckligt sval: kalkavlagringsringar, vattenringar, fettstänk, glänsande metalliska missfärgningar. Använd ett speciellt rengöringsmedel för glaskeramik eller rostfritt stål.

1. Rengör produkten med en fuktig duk och lite rengöringsmedel.
2. Torka sedan produkten torr med en ren duk.

OM MASKINEN INTE FUNGERAR

Problem Möjlig orsak och åtgärd
Det går inte att aktivera eller använda produkten.	Aktivera produkten igen och ställ in värmeläget inom 10 sekunder.Du har tryckt på 2 eller flera touchkontroller samtidigt. Tryck bara på en touchkontroll.Barnlåset eller låset eller funktionen Stop+Go är aktiverad. Se kapitlet Instruktioner för användning.Det finns vatten eller fettstänk på kontrollpanelen. Rengör kontrollpanelen.
En signal hörs och produkten stängs av.En ljudsignal avges när produk- ten är avaktiverad.	Du har satt något på en eller flera touchkontroller. Ta bort före-målet från touchkontrollerna.
Produkten stängs av.	Du satte något på 1Ta bort föremålet från touchkontrollen.
Restvärmeindikatorn tänds inte.	Kokzonen är inte varm eftersom den bara har varit påslagen en kort stund. Kontakta vår serviceavdelning om kokzonen skulle vara varm.
Den automatiska uppvärm- ningsfunktionen, Automax, ak- tiveras inte.	Kokzonen har fortfarande restvärme. Låt kokzonen bli tillräck- ligt sval.Det högsta värmeläget är inställt. Det högsta värmeläget har samma effekt som den automatiska uppvärmningsfunktionen.
Det går inte att aktivera den yttre värmezonen.	Aktivera den inre värmezonen först.
Touchkontrollerna blir varma.	Kokkärlet är för stort eller står för nära kontrollerna. Placera stora kokkärl på de bakre kokzonerna vid behov.
Det hörs inget ljud när du trycker på touchkontrollerna.	Ljudsignalerna är avaktiverade. Aktivera ljudsignalerna (se Slå på och av ljudsignaler).
- tänds	Den automatiska avstängningen har aktiverats. Inaktivera pro- dukten och aktivera den igen.
Problem Möjlig orsak och åtgård
och en siffra tänds.	Det har uppstått ett fel på produkten.Koppla bort produkten från elnätet några minuter. Ta ur eller koppla från säkringen i husets/lägenhetens säkringsskåp. Anslut igen. Om E tänds igen ber vi dig kontakta vår serviceavdelning.

Kontakta återförsäljaren eller Kundtjänst om du inte kan avhjälpa problemet med ovanstående förslag. Meddela data från typskylten, den tresiffriga koden och koden för glaskeramiken (den sitter i hörnet på hällen) och visat felmeddelande.

Säkerställ att du har använt produkten på rätt sätt. Annars kommer besök från servicetekniker eller fackhandlare inte att vara kostnadsfritt, inte ens under garantitiden. Anvisningar för kundservice och garantibestämmelser finns i garantihäftet.

MILJÖSKYDD

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

Förpackningsmaterial

Förpackningsmaterialen är miljövänliga och kan återvinnas. Plastdelarna är märkta med t.ex. >PE<, >PS<, etc. Kassera förpackningsmaterialen i därför avsedda behållare på kommunens sopstationer.
