BRUKSANVISNING SHI6630P ELEKTRO HELIOS

Säkerhetsinformation	2
Installationsanvisningar	3
Produktbeskrivning	5
Instruktioner för användning	6

Råd och tips	8
Underhåll och rengöring	9
Om maskinen inte fungerar	10
Miljöskydd	11

Med reservation för ändringar.

Säkerhetsinformation

För din egen säkerhet och för att du skall kunna använda diskmaskinen på korrekt sätt är det viktigt att du noggrant läser igenom denna bruksanvisning innan du installerar och använder diskmaskinen. Förvara bruksanvisningen nära till hands och se till att den också medföljer diskmaskinen om du flyttar eller säljer den. Alla användare måste ha fullgod kännedom om användningen av diskmaskinen och dess säkerhetsfunktioner.

Allmän säkerhet

Varning Personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga, eller om de har bristande erfarenhet och kunskap, får inte använda denna produkt. De skall övervakas eller instrueras vid användning av produkten av en person som ansvarar för deras säkerhet.

Barnsäkerhet

• Endast vuxna personer får använda denna produkt. Barn skall övervakas så att de inte leker med produkten.
• Håll allt förpackningsmaterial utom räckhåll för barn. Risk för kvävning föreligger.
• Håll barn borta från produkten när den är påslagen.

Varning Aktivera barnlåset för att förhindra att småbarn eller husdjur oavsiktligt sätter på ukten.

Säkerhet under användning

• Ta bort allt förpackningsmaterial, dekaler och folier från produkten före användning.
• Stäng av kokzonerna efter varje användningstillfälle.
• Risk för brännskador! Lägg inte metallföremål såsom bestick eller kokkärlslock på kokzonerna eftersom de kan bli heta.

- Användare som har en pacemaker implanterad måste hålla överkroppen på minst 30 cm avständ från kokzoner som är påslagna.

Varning Brandrisk! Överhettade fetter och oljor kan snabbt fatta eld.

Korrekt användning

• Övervaka alltid produkten under användning.
• Använd bara produkten för matlagning i ett hushåll!
• Använd inte produkten som arbets- eller avlastningsyta.
• Placera inte lättantändliga vätskor och material, eller smältbara föremål (plast eller aluminium), på eller i närheten av produkten.
• Var försiktig när du ansluter produkten till eluttag i närheten. Låt inte elektriska ledningar vidröra produkten eller heta kokkärl. Låt inte elektriska ledningar trassla in sig.

Så här undviker du skador på produkten

• Ytan kan skadas om föremål eller kokkärl faller på glaskeramiken.
• Kokkärl tillverkade av gjutjärn, gjuten aluminium eller med skadad botten kan repa glaskeramiken om de dras över ytan.
• Låt inte kokkärl torrkoka för att undvika skador på kokkärlen och glaskeramiken.
• Använd inte kokzonerna utan kokkärl eller med tomma kärl.
• Täck aldrig någon del av produkten med aluminium-folie.
• Blockera inte ventilationsutrymmet på 5 mm mellan arbetsytan och produktens front under arbetsytan.

Varning Om ytan är spräckt, koppla loss produkten från eluttaget för att undvika riska stötar.

Före installationen bör du anteckna serienumret (Ser. Nr.) från typskylten. Typskylten finner du på produktens nedre ram.

Modell SHI6630P		Prod.Nr. 949 594 320 00
Typ	220-240 V 50-60 Hz58	GADUcD5oAU7,4 kW
Made in Germany	Ser.Nr. ....	7,4 kW
Elektro Helios

Säkerhetsföreskrifter

Varning Dessa måste du läsa!

Kontrollera att produkten inte har skadats under transporten. Nätanslut inte produkten om den är skadad. Kontakta vid behov återförsäljaren.

Endast en auktoriserad servicetekniker får installera, ansluta eller reparera denna produkt. Använd endast originaldelar vid reparationer och utbyten.

Inbyggnadsprodukter får endast användas efter installation i lämpliga inbyggnadsenheter och arbetsbänkar enligt gällande standarder.

Modifiera inte denna produkt och ändra inte dess specifikationer. Det finns risk för personskador och skador på produkten.

Gällande lagar, förordningar, direktiv och standarder i landet där produkten används måste följas (t.ex. säkerhetsbestämmelser, regler för kassering och återvinning och elektriska säkerhetsbestämmelser)! Minsta avständ till andra apparater och enheter skall observeras!

Installera skydd mot elektriska stötar. Installera exempelvis alltid lådorna med en skyddsskiva direkt under produkten!

Skydda kanterna i arbetsskivans urtag mot fukt med ett lämpligt tätningsmedel!

Täta produkten mot arbetsskivan, så att det inte blir några springor, med ett riktigt tätningsmedell!

Skydda produktens undersida mot ånga och fukt, till exempel från en diskmaskin eller ugn!

Installera inte produkten intill dörrar eller under fönster! Annars kan heta kokkärl slås ned från hållen när dörrar eller fönster öppnas.

Varning Risk för skador på grund av elektrisk ström. Följ noga instruktionerna om elektriska anslutningar.

• Nätanslutningsplinten är strömförande.
• Gör nätanslutningsplinten strömlös.
• Installera korrekt för att skydda mot elektriska stötar.
• Lösa eller felaktigt anslutna stickkontakter eller eluttag kan orsaka överhettning i kopplingsplinten.
• En behörig elektriker skall installera klämanslutningarna korrekt.
• Dragavlasta nätkabeln.
• Använd en nätkabel av typ H05BB-F Tmax 90 °C (eller högre) för anslutning till en eller två faser.
• Byt ut en skadad nätkabel mot en specialkabel (typ H05BB-F Tmax 90 °C eller högre). Kontakta vår lokala serviceavdelning.

Den elektriska installationen måste förses med en frånskiljare som kan göra produkten strömlös i alla poler med en kontaktseparation på minst 3 mm.

Installationen måste ha korrekta isoleringsanordningar: strömbrytare, säkringar (säkringar av skruvtyp skall tas ur hållaren), jordfelsbrytare och kontaktorer.

Montering

Om du använder en skyddsbox "Probox" (tillbehör), är inte ventilationsutrymmet på 5 mm framtill och skyddsplåt direkt under produkten nödvändigt.

Beskrivning av hällen

1 Induktionskokzon 1800 W
2 Induktionskokzon 1800 W
3 Induktionskokzon 1400 W, med effektfunktion 2500 W
4 Kontrollpanel
5 Induktionskokzon 2300 W, med effektfunktion 3700 W

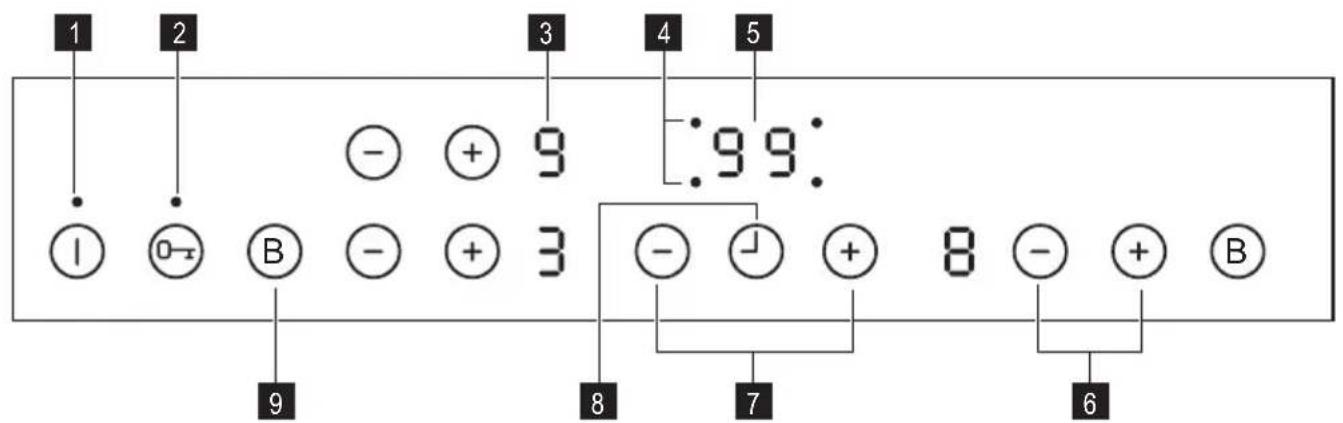

Beskrivning av kontrollpanelen

Använd touchkontrollerna för att manövrera produkten. Indikeringar, displayer och ljudsignaler markerar vilka funktioner som är aktiverade.

touchkontroll Funktion
1	➊	slår på och stänger av hällen
2	➉	låser/låser upp kontrollpanelen
3	värmelägesdisplay visar det inställda värmeläget
4	timerindikeringar för kokzoner	visar för vilken kokzon tiden är inställd
5	timerdisplay visar tiden i minuter
6	⊕/⊖	öka eller minska värmeläget
7	⊕/⊖	öka eller minska tiden
8	⊥	väljer kokzon
9	®	Aktiverar effektfunktionen

Värmelägesdisplayer

Display Beskrivning
0	Kokzonen är avstängd
1 - 9	Kokzonen är på
u	Varmhållningsläget är på
R	Automax är aktiverat
F	Induktionszonen känner inte av kokkärlet
E	Ett fel har uppstått
H	En kokzon är fortfarande varm (restvärme)
L	Funktionslås/barnlås är aktiverat
P	Effektfunktionen är aktiverad
-	Automatisk avstängning är aktiverat

Restvärmeindikering

Varning Risk för brännskador på grund av restvärme!

Induktionskokzonerna skapar den värme som behövs för tillagningen direkt i kokkärlets botten. Glaskeramiken värms upp något av restvärmen hos kokkärlet.

Instruktioner för användning

På och Av

Tryck på ⑪ sekund för att sätta på eller stänga av produkten.

Säkerhetsavstängning

Funktionen stänger av hällen automatiskt om:

• Alla kokzoner är avstängda 📄.

• Du inte ställer in ett värmeläge när du har satt på hällen.

• En touchkontroll är täckt av ett föremål (t.ex. ett kokkärl eller en trasa) längre än 10 sekunder. Ljudsignalen avges tills du avlägsnar föremålet.

• Hällen blir för het (.ex. om ett kokkärl kokar torrt). Innan du använder hällen igen måste kokzonen kallna.
• Du använder ett olämpligt kokkärl. F tänds i displayen och efter 2 minuter stängs kokzonen av automatiskt.

- Du inte stänger av en kokzon eller ändrar värmeläget. Efter en stund tänds - och hällen stängs av. Se tabellen.

Tider för Säkerhetsavstängning

Värmeinställning	ü f -2	3 4	5	6 9
Stängs av efter	6 timmar	5 timmar	4 timmar	1,5 timme

Värmeläge

Tryck på för att öka värmeläget. Tryck på för att minska värmeläget. Displayen visar värmeläget. Tryck samtidigt på + och för att stänga av.

Automax

Du kan uppnå önskad värmeinställning snabbare om du aktiverar funktionen Automax. Funktionen ställer in högsta värme under en viss tid (se bilden) och sänker sedan värmen till valt läge.

1. Tryck på ☑ . Syns på displayen.
2. Tryck på + flera gånger tills visas på displayen.
3. Tryck omedelbart på ⏻ flera gånger tills önskad värmeinställning visas. Efter 3 sekunder syns Ⓗ på displayen.

Stäng av funktionen genom att trycka på ⏻.

Sätta på / stänga av effektfunktionen

Effektfunktionen gör mer effekt tillgänglig för induktionskokzonerna. Effektfunktionen är aktiverad i högst 10 minuter. Därefter ställs kokzonen automatiskt in på det högsta värmeläget. För att starta, tryck på Ⓑ, Ⓟ tänds. För att stänga av, tryck på ⏰ler .

Effektreglering

Effektregleringen delar upp effekten mellan två kokzoner parvis (se figur). Effektfunktionen ökar effekten till den högsta nivån för en kokzon i paret och minskar automatiskt effektnivån för den andra kokzonen. Displayen för den reducerade kokzonen växlar.

Användning av timern

Använd timern för att ställa in hur länge kokzonen skall vara i drift vid ett tillagningstillfälle.

Ställ in timern efter valet av kokzon.

Du kan ställa in värmeläget innan eller efter du har ställt in timern.

• Val av kokzon: Tryck flera gånger på ⏻ tills indikatorn för önskad kokzon tänds.
• Starta eller ändra timern: Tryck på + eller för timern för att ställa in tiden (00 - 99 minuter). När indikatorn för kokzonen blinkar saktare räknas tiden ned.
• Stoppa timern: Välj kokzon med ⏻ och tryck på ⏱ för att stänga av timern. Den återstående tiden räknas ned till 00 . Kokzonens indikator slocknar.
• Kontroll av återstående tid: Välj kokzonen med ⏻. Kokzonens indikator blinkar fortare. Displayen visar den återstående tiden.

När tiden löper ut avges en ljudsignal och 00 blinkar. Kokzonen stängs av.

- Stänga av ljudsignalen: Tryck på ⏻.

Timern kan användas som äggklocka när kokzoner inte används. Tryck på 📁 . Tryck på 🟠 eller för timern för att ställa in tiden. När tiden löper ut avges en ljudsignal och 📄 blinkar.

Låsa / låsa upp kontrollpanelen

Du kan låsa kontrollpanelen, men inte strömbrytaren Ⓐ. Funktionen förhindrar oavsiktliga ändringar av det inställda värmeläget under matlagningen. Ställ först in värmeläget.

Tryck på symbolen Ⓞ. Symbolen tänds i 4 sekunder.

Timern fungerar fortfarande.

Tryck på symbolen Ⓞ för att stänga av denna funktion.

Det tidigare inställda värmeläget tänds.

När du stänger av hällen stängs även denna funktion av.

Barnlås

Denna funktion förhindrar oavsiktlig användning av hällen.

Råd och tips

Använd induktionskokzonerna med lämpliga kokkärl.

Kokkärl för induktionskokzoner

Viktigt Vid matlagning med induktion genereras värme nästan omedelbart i kokkärlet av ett kraftigt elektromagnetiskt fält.

Kokkärlets material

• Lämpliga: gjutjärn, stål, emaljerat stål, rostfritt stål, botten med flera lager (märkt som lämpligt av tillverkaren).
• Olämpliga: aluminium, koppar, mässing, glas, keramik, porslin.

Kokkärl är lämpliga för en induktionshäll om:

- Lite vatten mycket snabbt kokar upp på en kokzon som är inställd på det högsta värmeläget.

- En magnet fastnar på botten är kärlet.

i Kokkärlets botten skall vara så tjock och plan som möjligt.

För att aktivera barnlåset:

• Sätt på hällen med strömbrytaren ①. Ställ inte in något värmeläge.
• Tryck på ⏻ tills ljudsignalen avges. Symbolen Ⓛ tänds. Stäng av produkten.

För att inaktivera barnlåset:

• Sätt på hällen med strömbrytaren Ⓐ. tänds. Tryck på ⏻ tills ljudsignalen avges. Symbolen Ⓤ tänds.
• Stäng av produkten.

För att inaktivera barnlåset för ett enstaka tillagningstillfälle:

• Sätt på hällen med strömbrytaren Ⓖ . Symbolen Ⓛ tänds.
• Tryck på ⏻ tills ljudsignalen avges. Symbolen Ⓗ tänds. Ställ in ett värmeläge inom 10 sekunder. Hällen kan nu användas. När du stänger av hällen med ⏻ aktiveras barnlåset igen.

Kokkärlets mått: Induktionskokzonerna anpassar sig automatiskt till storleken på kokkärlets botten upp till en viss gräns. Den magnetiska delen av kokkärlets botten måste dock ha en minsta diameter på cirka 3/4 av kokzonens storlek.

Ljud under användning

Om du hör

• knackande ljud: Är kokkärlet tillverkat av olika material ("sandwichkonstruktion").
• vinande ljud: Använder du en eller flera kokzoner med höga effektnivåer och kokkärlet är tillverkat av olika material ("sandwichkonstruktion").
• surrande ljud: Använder du höga effektnivåer.
• klickande ljud: Beror detta på elektriska omkopplingar.
• Visslande, surrande ljud: Beror detta på att fläkten är i drift.

Dessa ljud är normala och innebär inte att något är fel.

Spara energi

- Sätt om möjligt alltid ett lock på kokkärlet.

- Ställ kokkärlet på kokzonen innan du sätter på den.

Exempel på olika typer av tillagning

Uppgifterna i tabellen är endast avsedda som vägledning.

Värme-läge	Använd för: Tid Tips
1	Varmhållning av tillagad mat enligt	önskemål	Täck över
1-2 Hollandaisesås, smälta: smör, choklad, gelatin		5-25 min Rör om då och då
1-2	Stanning: fluffiga omeletter, äggstanning	10-40 min	Tillaga med lock
2-3 Småkoka ris och mjölkrätter, värma färdigla-gade rätter		25-50 min Minst dubbelt så mycket vätska som ris,rör om mjölkbaserade rätter under tillag-ningen
3-4 Ångkoka grönsaker, fisk, kött 20-45 mi-		nuter	Tillsätt några matskedar vätska
4-5	Koka potatis	20-60 min	Använd max. 1⁄4 liter vatten för 750 gram potatis
4-5 Tillaga större mängder mat, stuvningar ochsoppor		60-150min	Upp till 3 l vätska plus ingredienser
6-7 Lätt stekning: schnitzel, cordon bleu, kotletter,kroketter, korv, lever, ägg, pannkakor, mun-kar		enligtönskemål	Vänd efter halva tiden
7-8 Hård stekning, potatiskroketter, njurstek, fran-syska		5-15 min Vänd efter halva tiden
9	Koka stora mängder vatten, koka pasta, bryna kött (gulasch, grytstek) fritera pommes frites

Effektfunktionen är lämplig för att värma upp stora mängder vatten.

Information om akrylamid

Viktigt Enligt de senaste vetenskapliga rönen kan akrylamid bildas om livsmedel bryns hårt (speciellt om

Underhåll och rengöring

Rengör produkten efter varje användningstillfälle. Använd alltid kokkärl med ren botten.

Varning Vassa föremål och repande rengöringsmedel skadar produkten.

de innehåller stärkelse), vilket kan utgöra en hälsorisk. Vi rekommenderar därför tillagning vid låga temperaturer och att inte bryna mat för hårt.

Av säkerhetsskäl får produkten inte rengöras med ång- eller högtryckstvätt.

Repor eller mörka fläckar på glaskeramiken påverkar inte produktens funktion.

För att ta bort smuts:

1. – Ta omedelbart bort:smält plast, plastfolie och mat med socker. Smutsen kan skada produkten om du inte gör detta. Använd en speciell skrapa för glaset. Sätt skrapan snett mot glasytan och för bladet över ytan.

– Avlägsna när produkten är tillräckligt sval:kalkavlagringsringar, vattenringar, fett-

stänk, glänsande metalliska missfärgningar. Använd ett speciellt rengöringsmedel för glaskeramik eller rostfritt stål.

1. Rengör produkten med en fuktig duk och lite rengöringsmedel.

2. Torka sedan produkten torr med en ren duk.

Om maskinen inte fungerar

Problem Möjlig orsak och åtgärd
Det går inte att starta eller använda produkten.	Du har tryckt på två eller fler touchkontroller samtidigt. Tryck bara på en touchkontroll.Det finns vatten eller fettstänk på kontrollpanelen. Rengör kontrollpanelen.Barnlåset eller funktionslåset är aktiverat. Se avsnittet "Användning av produkten".Sätt på produkten igen och ställ in värmeläget inom 10 sekunder.
Kokzonens värmeläge sänks till [IMAGE]	Du har täckt över en eller flera touchkontroller eller så finns det vatten eller fettstänk på kontrollpanelen. Ta bort det som täcker touchkontrollerna. Rengör kontrollpanelen.
En ljudsignal avges när produkten är avstängd.	En eller flera touchkontroller är övertäckta. Ta bort det som täcker touchkontrollerna.
Restvärmeindikatorn tänds inte.	Kokzonen är inte varm eftersom den bara har varit påslagen en kort stund. Kontakta kundtjänst om kokzonen är eller borde vara varm.
Det inställda värmeläget växlar	Effektregleringen är aktiverad. Se avsnittet "Effektreglering".
En ljudsignal avges och produkten sätts på och stängs sedan av igen.Efter 5 sekunder avges en ny ljudsignal.	Du har täckt över [IMAGE]Ta bort det som täcker touchkontrollen.
- tänds	Den automatiska avstängningen har aktiverats. Stäng av produkten och sätt på den igen.Kokzonens överhettningsskydd har aktiverats. Stäng av kokzonen. Sätt på kokzonen igen.
[IMAGE] tänds	Inget kokkärl på kokzonen. Ställ ett kokkärl på kokzonen.Kokkärlet är olämpligt att använda. Använd rätt typ av kokkärl.Diametern på kokkärlets botten är för liten för kokzonen. Flytta kokkärlet till en mindre kokzon.
[IMAGE] och en siffra tänds.	Det har uppstått ett fel på produkten.Koppla bort produkten från elnätet en stund. Ta ur eller koppla från säkringen i husets/lägenhetens säkringsskåp. Anslut igen. Om [IMAGE] tänds igen ber vi dig kontakta kundtjänst.
E4 tänds	Det har uppstått ett fel på produkten på grund av att ett kokkärl har kokat torrt eller att du har använt ett olämpligt kokkärl. Kokzonens överhettningsskydd har aktiverats. Den automatiska avstängningen har aktiverats. Stäng av produkten. Ta bort det heta kokkärlet. Sätt på kokzonen igen efter cirka 30 sekunder. E4 bör slockna, men restvärmeindikatorn kan vara tänd. Låt kokkärlet svalna och kontrollera att det är lämpligt att använda i avsnittet "Kokkärl för induktionskokzoner".

Kontakta återförsäljaren eller Kundtjänst om du inte kan avhjälpa problemet med ovanstående förslag. Uppge data från typskylten, koden med tre siffror/bokstäver för glaskeramiken (den sitter i hörnet på hällen) och det felmeddelande som visas.

Om du har hanterat hällen på fel sätt och måste tillkalla en servicetekniker från vår kundtjänst eller din återförsäljare är detta besök inte kostnadsfritt, inte heller under garantitiden. Anvisningar för kundservice och garantivillkor finns i garantihäftet.

Miljöskydd

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om

återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

Förpackningsmaterial

Förpackningsmaterialen är miljövänliga och kan återvinnas. Plastdelarna är märkta med t.ex.

PE<,>PS<, etc. Kassera förpackningsmaterialen i avsedda behållare på kommunens sopstationer.

www.electrolux.com/shop
