BRUKSANVISNING ERC37254W ELECTROLUX

Ta del av våra tankegångar på www.electrolux.com

Innehåll

Säkerhetsinformation 2

Kontrollpanel 4

När maskinen används första gången 4

Daglig användning 5

Råd och tips 6

Underhåll och rengöring 6

Om maskinen inte fungerar 8

Tekniska data 9

Installation 10

Miljöskydd 12

Med

Säkerhetsinformation

För din egen säkerhet och för att du skall kunna använda produkten på korrekt sätt är det viktigt att du noggrant läser igenom denna bruksanvisning, inklusive tips och varningar, innan du installerar och använder produkten första gången. För att undvika onödiga misstag och olyckor är det viktigt att alla som använder produkten har god kännedom om dess skötsel och skyddsanordningar. Spara denna bruksanvisning och se till att den följer med produkten om den flyttas eller säljs, så att alla som använder produkten får korrekt säkerhetsinformation och information om hur den skall skötas.

För att minimera risken för skador på person och egendom är det viktigt att du läser och följer säkerhetsföreskrifterna i denna bruksanvisning. Tillverkaren ansvarar inte för skador orsakade av att föreskrifterna inte har följts.

Säkerhet för barn och handikappade

• Denna produkt är inte avsedd att användas av personer (även barn) med nedsatt fysisk eller sensorisk förmåga, eller om de har bristande erfarenhet och kunskap, om de inte instrueras och övervakas av en person som ansvarar för deras säkerhet. Barn bör alltid övervakas när de använder produkten för att säkerställa att de inte leker med den.
• Håll allt förpackningsmaterial utom räckhåll för barn. Risk för kvävning kan föreligga.
• När du skall kassera produkten: koppla loss den från eluttaget och klipp av nätkabeln (så nära produkten som möjligt) och demontera dörrarna så att lekande barn

inte utsätts för elektriska stötar eller löper risk att bli innestängda.

- Om denna produkt, som har magnetiska dörrtätningar, skall ersätta en äldre produkt som har en fjäderbelastad spärr i dörrarna, var noga med att göra fjäderspärren obrukbar innan du kasserar den gamla produkten. Då finns det ingen risk att produkten blir en dödsfälla för barn.

Allmän säkerhet

Försiktighet Se till att ventilationsöppningarna inte är blockerade.

• Produkten är avsedd för förvaring av matvaror och/eller drycker i ett normalt hushåll enligt beskrivning i denna bruksanvisning.
• Använd inga mekaniska eller artificiella metoder för att påskynda upptiningsprocessen.
• Använd inga andra elektriska apparater inne i produkten, (t.ex. en glassmaskin), såvida de inte har godkänts för detta ändamål av tillverkaren.
• Var noga med att inte skada kylkretsen.
• I kylkretsen används isobutan (R600a) som köldmedel. Det är en miljövänlig naturgas, men den är dock brandfarlig. Se till att inga komponenter i kylkretsen skadas under transport och installation av produkten.

Om kylkretsen skadas:

– undvik att komma nära öppen eld och antändande källor
– ventilera noga rummet där produkten står

- Det är farligt att ändra specifikationerna eller att försöka modifiera denna produkt på något sätt. En skadad nätkabel kan orsaka kortslutning, brand och/eller elektriska stötar.

⚠ Varning Elektriska delar (t.ex. nätkabel, stickkontakt, kompressor) får endast by-tas ut av en certifierad servicetekniker eller annan kvalificerad servicepersonal.

1. Nätkabeln får inte förlängas.
2. Se till att stickkontakten inte kläms eller skadas av produktens baksida. En skadad stickkontakt kan överhettas och orsaka brand.
3. Se till att stickkontakten är åtkomlig när produkten har installerats.
4. Drag inte i nätkabeln.
5. Sätt inte i stickkontakten om eluttaget sitter löst. Det finns risk för elektriska stötar eller brand.
6. Produkten får inte användas utan att innerbelysningens lampglas sitter på plats 1) den inre belysningen.

- Denna produkt är tung. Var försiktig när den flyttas.

- Plocka inte ut matvaror från frysfacet, och ta inte i dem, med våta/fuktiga händer eftersom detta kan leda till hudsår eller frost/frysskador.

- Se till att produkten inte exponeras för direkt solljus under långa perioder.

Daglig användning

• Ställ inte heta kärl på plastdelarna i produkten.
• Förvara inte brandfarliga gaser eller vätskor i produkten eftersom de kan explodera.
• Följ noga rekommendationerna om förvaring från produktens tillverkare. Se relevant avsnitt i bruksanvisningen.

Skötsel och rengöring

• Stäng av produkten och koppla loss den från eluttaget före underhåll.
• Rengör inte produkten med metallföremål.
• Kontrollera regelbundet kylens tömning av avfrostat vatten. Rengör vid behov tömningskanalen. Om tömningskanalen täpps

igen kommer vatten att samlas på produktens botten.

Installation

Viktigt För den elektriska anslutningen, följ noga anvisningarna i respektive avsnitt.

• Packa upp produkten och kontrollera att den inte har några utvändiga skador. Anslut inte produkten om den är skadad på något sätt. Rapportera omedelbart eventuella skador till din återförsäljare, och spara i så fall förpackningsmaterialet.
• Vi rekommenderar att du väntar minst fyra timmar innan du nätansluter produkten så att oljan kan rinna tillbaka i kompressorn.
• Tillräcklig luftcirkulation måste säkerställas runt produkten, annars överhettas den. För att erhålla tillräcklig ventilation, följ instruktionerna som är relevanta för installationen.
• När så är möjligt bör produktens baksida vara vänd mot en vägg för att undvika risken för brännskador genom kontakt med produktens varma delar (kompressor, kondensor).
• Produkten får inte placeras nära värmeelement eller spisar.
• Säkerställ att elkontakten är åtkomlig efter installation av produkten.
• Produkten får endast anslutas till ett dricksvattenssystem. 2)

Service

• Allt arbete avseende elektricitet som krävs för att utföra service på produkten skall utföras av en behörig elektriker eller annan kompetent person.
• Service på denna produkt får endast utföras av en auktoriserad serviceverkstad och endast originaldelar får användas.

1) Om det finns lampglas över
2) Om produkten har en vattenanslutning

Miljöskydd

Denna produkt innehåller inte, varken i kylkretsen eller i isolationsmaterialen, någon gas som kan skada ozonlagret. Produkten får inte kasseras tillsammans med det vanliga hushållsavfallet. Isolationsmaterialet innehåller brandfarliga

gaser: Produkten skall därför kasseras enligt tillämpliga bestämmelser som kan erhållas från de lokala myndigheterna. Undvik att skada kylenheten, särskilt på baksidan nära kondensorn. Material i denna produkt som är märkta med symbolen 🌐 kan återvinnas.

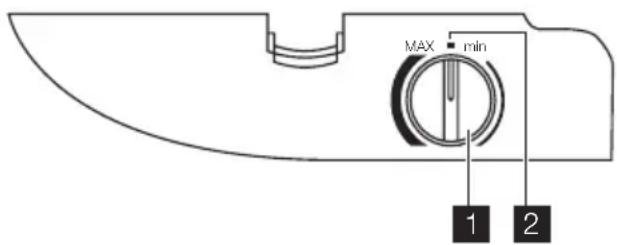

Kontrollpanel

1 Temperaturreglage för kyl
2 Position OFF kyl

Sätta på produkten

Sätt i stickkontakten i eluttaget.

Vrid temperaturreglaget medurs till en medelhög inställning.

Stänga av produkten

För att stänga av produkten, vrid temperaturreglaget till OFF-läget.

Temperaturreglering

Temperaturen regleras automatiskt.

Gör på följande sätt för att reglera produkten:

- vrid temperaturreglaget mot de låga inställningarna för att erhålla låga kylnivåer.

- vrid temperaturreglaget mot de höga inställningarna för att erhålla höga kylnivåer.

En medelhög inställning är i regel bäst.

Den exakta inställningen bör dock väljas med hänsyn till att temperaturen inne i produkten beror på:

• rumstemperaturen
• hur ofta dörren öppnas
• mängden matvaror som förvaras
• produktens placering

Viktigt Om produkten är inställd på en låg temperatur, och omgivningstemperatuen är hög eller produkten är full med matvaror, kan kompressorn arbeta kontinuerligt och medföra att frost bildas på den bakre väggen. I detta fall måste temperaturreglaget ställas in på en högre temperatur för att möjliggöra automatisk avfrostning och därigenom också sänka energiförbrukningen.

När maskinen används första gången

Invändig rengöring

Innan du använder produkten första gången, rengör dess insida och alla invändiga tillbehör med ljummet vatten och en liten mängd neutral såpa för att ta bort den typiska lukten hos nya produkter. Eftertorka sedan noga.

Viktigt Använd inga skarpa rengöringsmedel eller skurpulver eftersom sådana produkter skadar produktens ytfinish.

Kontrollera att tömningsslangen på baksidan av produkten tömmer ut i uppsamlingsskålen.

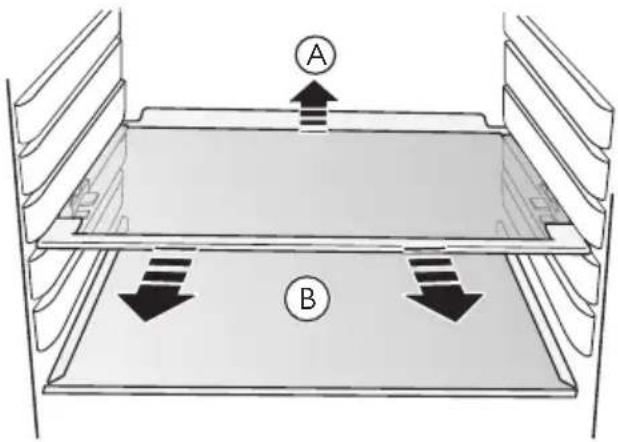

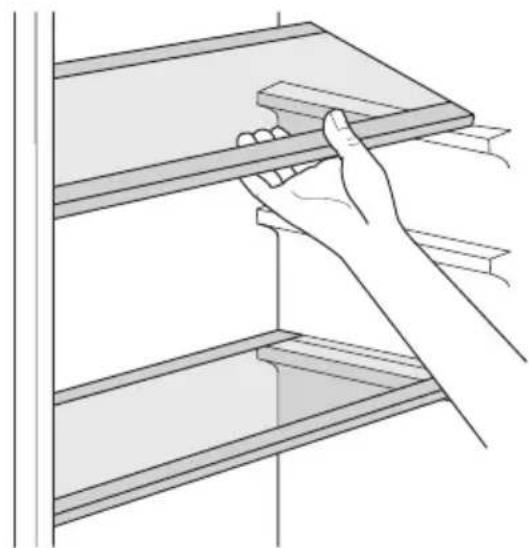

Väggarna i kylen är försedda med ett antal löpskenor så att hyllorna kan placeras enligt dina önskemål.

Vissa hyllor måste lyftas upp i bakkanten för att kunna avlägsnas.

Viktigt Flytta inte glashyllan ovanför grönsakslådan, detta för att säkerställa korrekt luftcirkulation.

Denna läda är lämplig för förvaring av frukter och grönsaker.

På vissa modeller finns det en avdelare i lådan som kan placeras i olika positioner så att du kan dela in lådan enligt dina personliga behov.

Alla delar i lådan kan tas bort för rengöring.

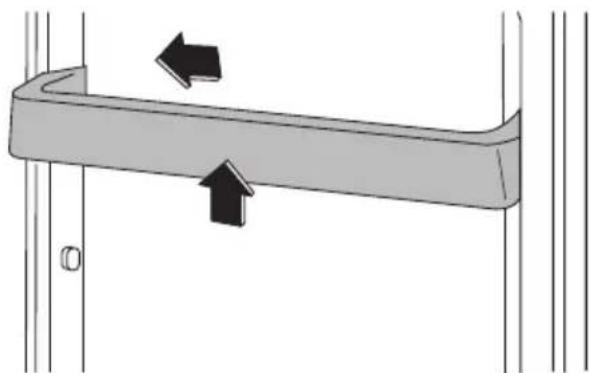

För att kunna förvara matförpackningar i olika storlekar kan dörrhyllorna placeras på olika nivåer.

Justera hyllorna på följande sätt: dra försiktigt hyllan i pilens riktning tills hyllan kommer fri och placera den sedan i önskad position.

Viktigt Flytta inte den nedre dörrhyllan, detta för att säkerställa korrekt luftcirkulation

• Öppna inte dörren för ofta och låt den inte stå öppen längre tid än absolut nödvändigt.
• Om omgivningstemperatuen är hög, och temperaturreglaget är inställt på en hög temperatur och produkten är full med matvaror, kan kompressorn arbeta kontinuerligt och medföra att frost eller is bildas på evaporatorn. Om detta inträffar, ställ in temperaturreglaget på en lägre temperatur för att möjliggöra automatisk avfrostning och därigenom också sänka energiförbrukningen.

Tips om kylning av färska livsmedel

För att erhålla bästa resultat:

• förvara inte varm mat eller avdunstande vätskor i kylskåpet
• täck över eller förpacka maten, särskilt om den har en stark smak
• placera mat så att luft kan cirkulera fritt omkring den

Tips om kylning

Praktiska råd:

Kött (alla typer): lägg i plastpåsar och placera på glashyllan ovanför grönsakslådan.

Av säkerhetsskäl bör kött förvaras på detta sätt i högst två dygn.

Tillagad mat och kalla rätter: dessa bör täckas över och kan placeras på valfri hylla.

Frukt och grönsaker: skölj av och rengör noga och lägg i den speciella grönsakslådan (eller lådorna i förekommande fall).

Smör och ost: dessa produkter bör läggas i särskilda, lufttäta behållare eller förpackas i aluminiumfolie eller plastpåsar för att evakuera så mycket luft som möjligt.

Mjölkflaskor: dessa bör ha kapsyl och förvaras lämpligen i dörrens flaskställ.

Bananer, potatis och lökar som inte är förpackade bör inte förvaras i kylskåpet.

Tips om temperaturen i kylskåpet

- En lämplig temperatur i kylen är cirka +5 °C. Om temperaturreglaget ställs in på en

Underhåll och rengöring

Försiktighet Koppla loss produkten från eluttaget innan du utför någon form av underhåll.

alltför låg temperatur kan mat med hög vattenhalt börja frysa om den placeras på de kallaste platserna i kylskåpet. Figuren visar de kallaste och de varmaste platserna i kylen.

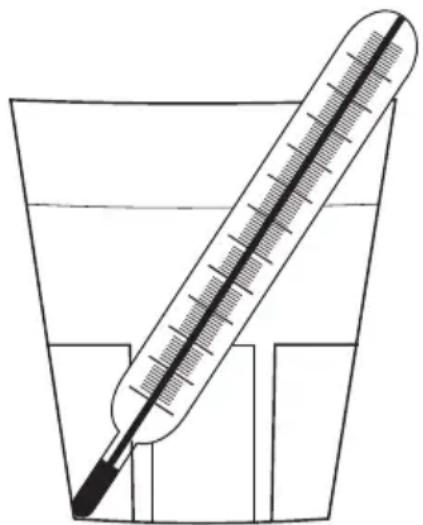

- Om du vill kontrollera temperaturen hos livsmedel som förvaras i kylskåpet, placera ett glas vatten centralt i kylen och ställ en lämplig termometer med en noggrannhet på +/- 1 °C i glaset. Efter 6 timmar kan temperaturen kontrolleras. Mätningen skall utföras under konstanta förhållanden (dvs. utan att ändra innehållet i kylen).

Kylenheten i denna produkt innehåller kolväten: underhåll och påfyllning får

därför endast utföras av en auktoriserad servicetekniker.

Regelbunden rengöring

Utrustningen måste rengöras med jämna mellanrum:

• rengör produktens insida och alla tillbehör med ljummet vatten och en liten mängd neutral såpa.
• inspektera regelbundet dörrtätningarna och torka dem rena från eventuell smuts.
• skölj och torka noga.

Viktigt Dra inte i, flytta inte och undvik att skada rörledningarna och kablarna inne i produkten.

Använd aldrig skarpa rengöringsmedel, skurpulver, parfymerade rengöringsprodukter eller vaxpolermedel för att rengöra produkten invändigt eftersom sådana produkter skadar ytfinishen och efterlämnar en stark lukt.

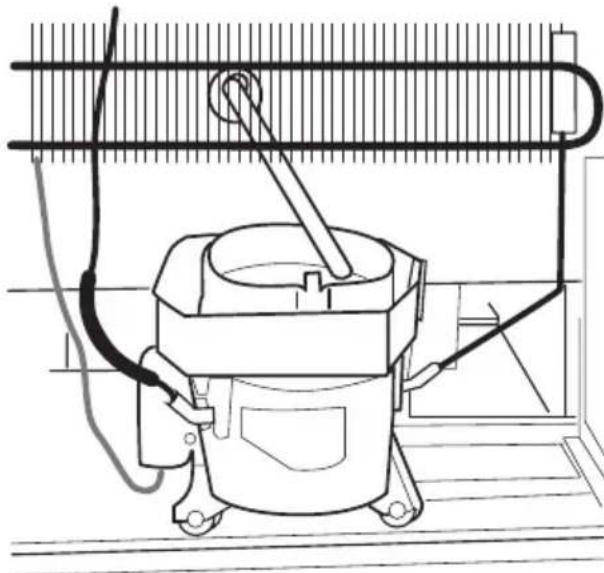

Rengör kondensorn (svart galler) och kompressorn på produktens baksida med en borste eller dammsugare. Detta förbättrar produktensprestanda och bidrar till en lägre energiförbrukning.

Viktigt Var försiktig så att du inte skadar kylsystemet.

Viktigt När du flyttar produkten, lyft upp den i framkanten för att inte repa golvet.

Många produkter för rengöring av köksytor innehåller kemikalier som kan skada plastkomponenterna i produkten. Vi rekommenderar därför att produktens ytterhölje endast rengörs med varmt vatten och ett milt diskmedel.

Anslut produkten till eluttaget igen efter ren-göringen.

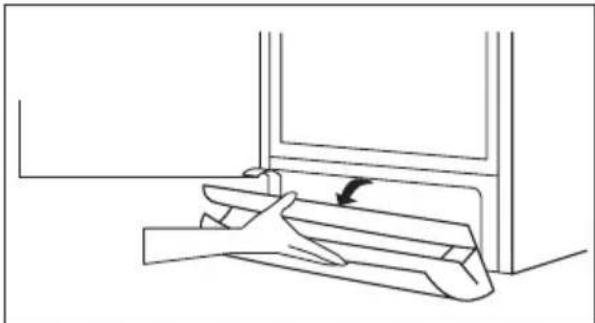

Ventilationsgallret kan avlägsnas så att det kan tvättas.

Öppna dörren när du skall avlägsna ventilationsgallret.

1. Lossa gallrets övre kant genom att dra det utåt/nedåt.
2. Dra gallret rakt ut för att avlägsna det helt.
3. Dammsug under produkten.

Frost avlägsnas automatiskt från evaporatorn i kylutrymmet varje gång kompressorn stannar under normal användning. Det avfrostade vattnet töms ut via en ränna i en särskild behållare som sitter ovanför kompressorn på produktens baksida, där vattnet avdunstar.

Det är viktigt att regelbundet rengöra avfrostningsvattnets tömningshål i mitten av kylskåpsutrymmet för att undvika att vattnet rinner över och droppar ned på matvarorna.

Följ nedanstående anvisningar om produkten inte skall användas under en längre tid- speriod:

• koppla loss produkten från eluttaget
• plocka ur alla matvaror
• avfrosta ^3) och rengör produkten och alla tillbehör
• Låt dörren/dörrarna stå på glänt så att inte dålig lukt bildas.

Om produkten lämnas påslagen, be någon titta till den då och då så att inte matvarorna i den förstörs i händelse av strömavbrott.

Om maskinen inte fungerar

Under drift kan ibland små, men ändå irriterande, problem uppstå som du själv kan lösa utan att tillkalla en servicetekniker. Följande tabell ger råd som hjälper dig att lösa sådana problem för att undvika onödiga serviceavgifter.

Viktigt Produkten arbetar hela tiden, så när kompressorn stannar innebär inte detta att produkten är utan ström. Det är därför du inte får ta i de elektriska delarna utan att först koppla loss produkten från eluttaget.

Viktigt Produkten avger vissa ljud under drift (kompressor och cirkulation). Detta är normalt och innebär inte att något är fel.

Problem Möjlig orsak Åtgård
Produkten bullrar.	Produkten står ojämnt. Kontrollera	att produkten står sta-digt (alla fötter och hjul skall ha kon-takt med golvet). Se avsnittet "Av-vägning".
Distansdynorna som sitter mellan	produktens baksida och rörled-ningarna lossnar.	Sätt tillbaka dem på plats.
Kompressorn arbetar hela tiden.	Temperaturreglaget kan vara fel-aktigt inställt.	Ställ in en högre temperatur.
	Dörren är inte stängd ordentligt.	Se avsnittet "Stängning av dörren".
	Dörren har öppnats för ofta.	Låt inte dörren stå öppen längre tid än nödvändigt.
	Matvarans temperatur är för hög.	Låt matvarans temperatur sjunka till rumstemperatur före förvaring.
Rumstemperaturen är för hög. Sänk rumstemperaturen.
Vatten rinner på bakre väggen i kylskåpet.	Under den automatiska avfrost-ningen tinar frost på baksidan.	Detta är normalt.
Vatten rinner inne i kyl-skåpet.	Vattenutloppet är igentäppt. Rengör vattenutloppet.
Matvaror hindrar vattnet från att	att	Kontrollera att inga matvaror har kontakt med den bakre väggen.
	rinna till vattenuppsamlaren.
Vatten rinner på botten. Smältvattnet rinner inte genom utloppet till avdunstningsbrickan ovanför kompressorn.		Anslut smältvattenutloppet till av-dunstningsbrickan.
Det har bildats för mycket frost och is.	Matvaror är inte ordentligt inslag-na.	Förpacka maten bättre.
	Dörren är inte stängd ordentligt.	Se avsnittet "Stängning av dörren".
Temperaturreglaget kan vara fel-aktigt inställt.		Ställ in en högre temperatur.
Temperaturen i produk-ten är för låg.	Temperaturreglaget kan vara fel-aktigt inställt.	Ställ in en högre temperatur.
Temperaturen i produk-ten är för hög.	Temperaturreglaget kan vara fel-aktigt inställt.	Ställ in en lägre temperatur.
	Dörren är inte stängd ordentligt.	Se avsnittet "Stängning av dörren".
Problem Möjlig orsak Åtgärd
Matvarans temperatur är för hög. Låt matvarans temperatur sjunka
		till rumstemperatur före förvaring.
Temperaturen i kylskåpet är för hög.	Det cirkulerar ingen kalluft i produkten.	Se till att kalluft cirkulerar i produkten.
Stora mängder mat har samtidigt lagts in för kylning.		Lägg in mindre mängder mat för kylning samtidigt.
Produkten fungerar inte.	Produkten är avstängd. Sätt på produkten.
Stickkontakten sitter inte ordentligt i eluttaget.		Sätt i stickkontakten ordentligt i eluttaget.
Produkten får ingen ström. Eluttaget är strömlöst.		Anslut en annan elektrisk apparat till eluttaget för att kontrollera. Kontrollera säkringarna. Kontakta en behörig elektriker.
Belysningen fungerar inte.	Glödlampan är trasig. Se avsnittet "Byte av glödlampan".
Dörren blockerar ventilationsgallret.	Produkten står inte i våg. Se avsnittet "Avvägning".
Dörren är felinriktad.	Produkten står inte i våg.	Se avsnittet "Avvägning".

Kontakta vår lokala serviceavdelning om du inte lyckas lösa problemet på egen hand.

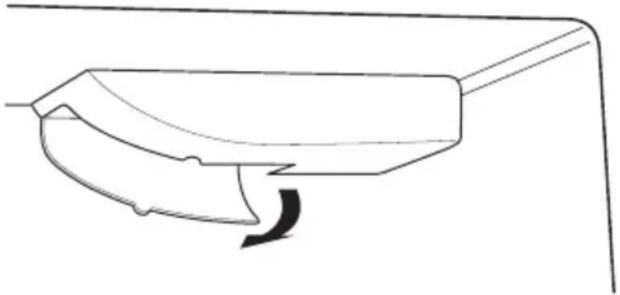

Byte av glödlampan

1. Koppla loss produkten från eluttaget.
2. Vik lampglaset bakåt genom att lossa den främre kanten.
3. Byt ut den gamla glödlampan mot en ny lampa med samma effekt (max. effekt anges på lampglaset) och med sockeltyp E14.
4. Anslut produkten till eluttaget igen.

1. Rengör dörrtätningarna.
2. Justera dörren vid behov. Se avsnittet "Installation".
3. Byt vid behov ut defekta dörrtätningar. Kontakta vår lokala serviceavdelning.

Tekniska data

ERC37207W ERC37254W
Mått
	Höjd	1800 mm	1800 mm
	Bredd	595 mm	595 mm
	Djup	623 mm	623 mm

Den tekniska informationen anges på typskylten som sitter till vänster inne i produkten samt på energietiketten.

Installation

För din egen säkerhet och för att du skall kunna använda produkten på korrekt sätt, läs noga igenom avsnittet "Säkerhetsinformation" innan du installerar produkten.

Placering

Installera produkten på en plats där omgivningstemperaturen motsvarar den klimatklass som anges på typskylten:

Klimat-klass	Omgivningstemperatur
SN +10 till +32 °C
N +16 till +32 °C
ST +16 till +38 °C
T +16 till +43 °C

Placering

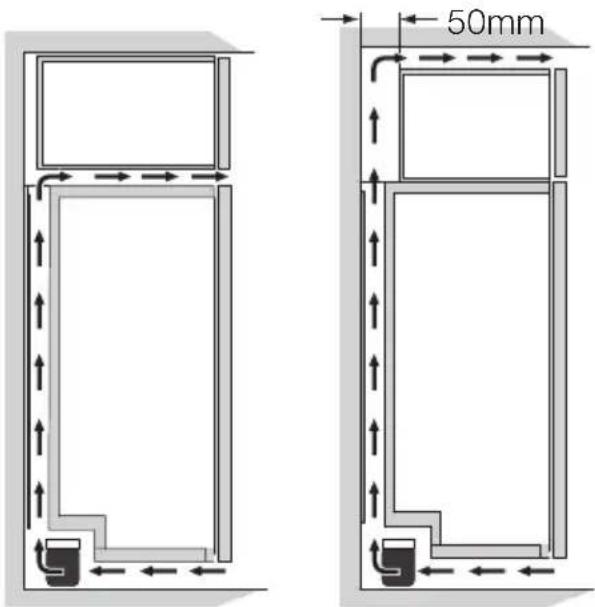

För att säkerställa bästa prestanda om produkten placeras under en överhängande väggenhet måste det vara minst 40 mm avständ mellan produktens ovansida och väggenheten. Produkten bör dock helst inte placeras under överhängande väggenheter. Om produkten placeras i ett hörn med gångjärnssidan vänd mot väggen måste avständet mellan väggen och produkten vara minst 10 mm för att dörren skall kunna öppnas tillräckligt så att utrustningen kan plockas ut. Utrymmet för ventilation kan vara:

• Direkt ovanför produkten
• Bakom och ovanför överskåpet.
  I detta fall måste utrymmet bakom överskåpet var minst 50 mm djupt.

Elektrisk anslutning

Kontrollera före anslutning till ett eluttag att nätspänningen och nätfrekvensen överensstämmer med de värden som anges på typskylten.

Produkten måste jordas. Nätkabelns stickkontakt är försedd med en kontakt för detta ändamål. Om nätspänningsmatningen inte är jordad, kontakta en kvalificerad elektriker för att ansluta produkten till en separat jord enligt gällande bestämmelser.

Tillverkaren ansvarar inte för skador orsaka- de av att ovanstående säkerhetsåtgärder inte har följts.

Denna produkt uppfyller kraven enligt EG-di-rektiven för CE-märkning.

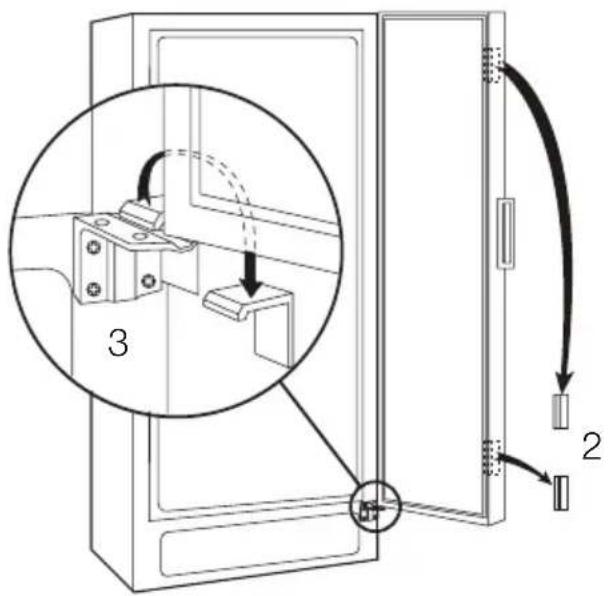

Avlägsna transportstöden

Din produkt är utrustad med transportstöd så att dörren kan säkras under transport.

Avlägsna dessa stöd på följande sätt:

1. Öppna dörren.
2. Avlägsna transportstöden från dörrsidorna.
3. Avlägsna transportstödet från det nedre gångjärnet (på vissa modeller).

Viktigt Vissa modeller har en ljuddämpande dyna undertill. Ta inte bort denna dyna.

Borttagning av hyllspärrarna

Din produkt är utrustat med hyllspärrar för att låsa hyllorna under transport.

För att ta bort hyllspärrarna:

1. Lyft hyllan bakifrån (A).
2. Tryck hyllan i pilens riktning tills den kommer fri (B).
3. Ta bort spärrarna.

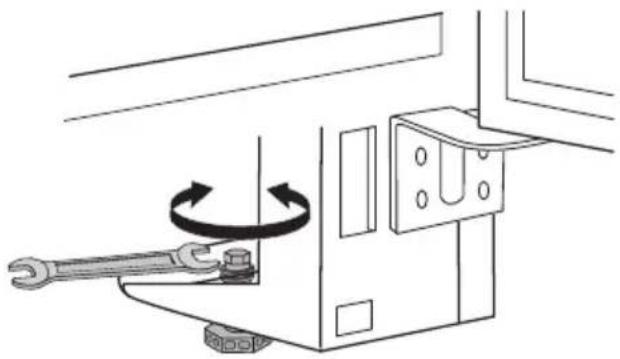

Se till att produkten står i våg där den installeras. Justera vid behov fötterna med medföljande skruvnyckel.

Hjulen på baksidan kan på vissa modeller justeras genom att vrida muttern på den gängade staven moturs för att höja produkten eller medurs för att sänka den.

Gör på följande sätt för att ändra dörrens öppningsriktning:

1. Koppla loss produkten från eluttaget.
2. Avlägsna ventilationsgallret. Avlägsna fyllningen och placera den på motsatta sidan av gallret.
3. Lägg produkten ned med baksidan vilande på ett trästöd.

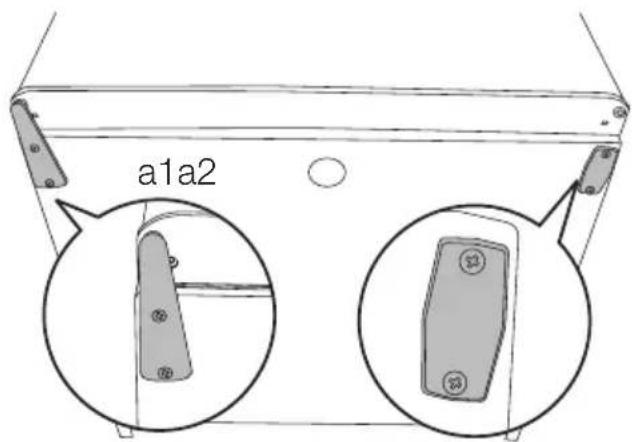

4. Skruva loss det övre gångjärnet (a1) och täckbrickan (a2) och sätt fast på motsatta sidan.

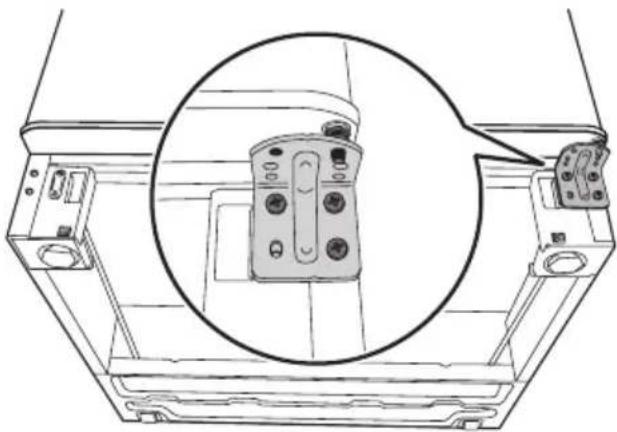

1. Skruva loss det nedre gångjärnet. Växla sprintens och buffertens position. Skruva fast det nedre gångjärnet på motsatta sidan.

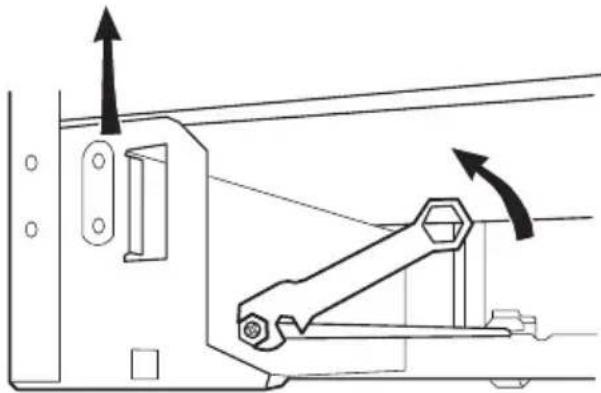

1. Dra åt sprinten med medföljande skruvnyckel.
2. Ställ produkten upp och sätt ventilations-gallret på plats.

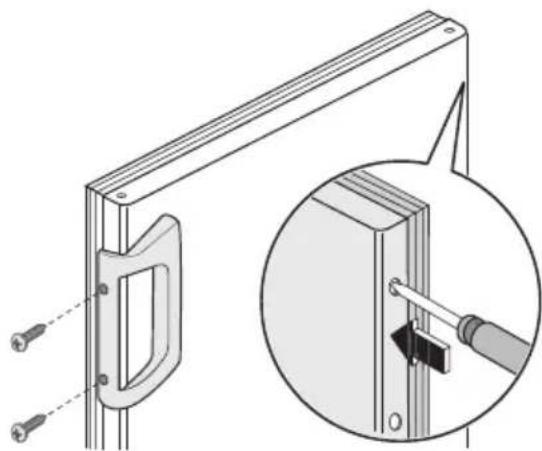

3. Skruva loss handtaget. Avlägsna täckpropparna på motsatta sidan genom att sätta ett spetsigt föremål i dem och bända loss dem. Montera handtaget. Sätt fast täckpropparna som finns i tillbehörspåsen.

Symbolen 📄 på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt

1. Ställ frysen på plats.

⚠ Varning Ställ tillbaka produkten på plats, justera in den i våg och vänta sedan minst fyra timmar innan du ansluter den till eluttaget.

Kontrollera slutligen att:

• Alla skruvar är åtdragna.
• Magnettätningen sitter fast ordentligt.
• Dörren öppnar och stänger ordentligt.

⚠ Varning Om rumstemperaturen är låg (t.ex. på vintern) kanske tätningen inte fäster ordentligt. Vänta i så fall tills tätningen har anpassat sig på naturlig väg.

negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

www.electrolux.com

För att köpa tillbehör, förbrukningsartiklar och reservdelar i vår internetbutik besök oss på: www.electrolux.se
