BRUKSANVISNING Cruze Sedan (2014) CHEVROLET

Nycklar, dörrar och fönster ..... 20

Stolar, säkerhetsfunktioner ...... 37

Förvaring 56

Instrument och reglage ...... 66

Belysning 100

Infotainmentsystem 107

Klimatreglering 204

Körning och hantering 213

Bilvård 237

Service och underhåll 287

Tekniska data 296

Kundinformation 314

Alfabetiskt register 316

2 Inledning

Inledning

Inledning

Din bil är en intelligent kombination av avancerad teknik, säkerhet, miljövänlighet och ekonomi.

Denna instruktionsbok ger dig all den information som behövs för att du ska kunna köra din bil på ett säkert och effektivt sätt.

Informera alla passagerare om risker för olyckshändelser och personskador vid felaktig användning av bilen.

Du måste alltid följa de lagar och regler som gäller i det land där du befinner dig. Dessa lagar kan avvika från informationen i denna instruktionsbok.

Om du i instruktionsboken uppmanas att anlita en verkstad rekommenderar vi att du uppsöker en auktoriserad Chevrolet-verkstad.

Alla auktoriserade Chevrolet-verkstäder erbjuder förstklassig service till rimliga priser. Erfarna experter som har fått utbildning av Chevrolet arbetar enligt speciella föreskrifter från Chevrolet.

Instruktionsboken och övriga hand-lingar ska alltid förvaras lätt åtkomliga i bilen.

Använda denna instruktionsbok

■ Denna instruktionsbok beskriver alla alternativ och funktioner som är tillgängliga för den här modellen. Vissa beskrivningar, inklusive dem för display- och menyfunktioner, gäller kanske inte för din bil beroende på modellvariant, landsspecifikationer, särskild utrustning eller särskilda tillbehör.
■ Du får en första överblick i kapitlet "Kort sagt".
■ Innehållsförteckningen i början av instruktionsboken och i varje kapitel visar var informationen finns.
■ I det alfabetiska registret kan du söka efter specifik information.
■ I denna instruktionsbok visas bilar med ratten på vänster sida. Bilar med ratten på höger sida fungerar på samma sätt.

■ I instruktionsboken används fabrikens motorbeteckningar. Motsvarande marknadsbeteckningar finns i kapitlet "Tekniska data".
■ Riktningsanvisningar, t.ex. vänster eller höger, framåt eller bakåt anges alltid med färdriktningen som utgångspunkt.
- Bilens displayskärmar stöder kanske inte ditt språk.
■ Displaymeddelanden och inre märkning skrivs med feta bokstäver.

Fara, Varning och Se upp

Fara

Text markerad med ▲Fara ger information om risker som kan leda till livshotande skador. Underlåtenhet att ta hänsyn till denna information kan leda till livsfara.

4 Inledning

⚠ Varning

Text markerad med △Varning ger information om olycks- eller skaderisker. Underlåtenhet att ta hänsyn till denna information kan leda till personskador.

Se upp

Text markerad med Se upp ger information om möjliga skador på bilen. Underlåtenhet att ta hänsyn till denna information kan leda till skador på bilen.

Symboler

Sidhänvisningar markeras med ➔. ➔ betyder "se sidan".

Trevlig resa önskar Chevrolet

Inledning

Kort sagt

Grundläggande körinformation

Låsa upp bilen

Radiofjärrkontroll

Tryck på knappen för att låsa upp dörrarna och bagagerummet. Öppna dörrarna genom att dra i handtagen. Tryck in knappen under bakluckans list för att öppna bakluckan.

Tryck på knappen 📄, endast bagagerummet läses upp och öppnas.

Radiofjärrkontroll ♦ 20, centrallås ♦ 23, bagagerum ♦ 27.

Elektronisk nyckel

När du har den elektroniska nyckeln, tryck på brytaren på dörrhandtaget för att låsa upp fordonet och dra i dörrhandtaget för att öppna dörren. Tryck in knappen under listen för att öppna bakluckan.

Elektroniskt nyckelsystem ↗ 22.

Ställa in stol

Sätesposition

Dra i handtaget, flytta sätet, släpp handtaget.

Ställa in stol 39, sätesposition 38.

Ryggstöd

Dra i spaken, ställ in lutningen och släpp spaken. Låt sätet gå i ingrepp hörbart.

Ställa in stol ⇔ 39, sätesposition ⇔ 38.

Sitshöjd

Inställning av nackstöd

För att ställa in höjden, dra nackstödet uppåt. För att flytta det nedåt, tryck in spärren och skjut nackstödet nedåt.

För att ställa in i horisontalled, dra nackstödet framåt och lås det i ett av tre lägen. För att återgå till det bakersta läget, dra det så långt fram som möjligt och släpp det. Nackskydd ♦ 37.

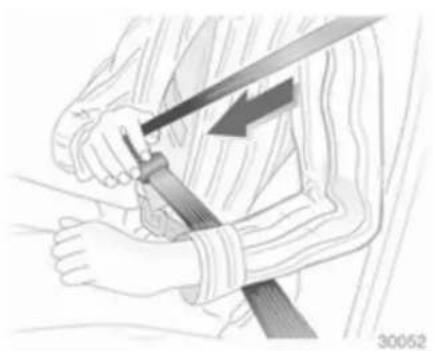

Säkerhetsbälte

Dra ut säkerhetsbältet och fäst det i bälteslåset. Säkerhetsbältet får inte vara vridet och måste sitta tätt mot kroppen. Ryggstödet får inte vara lutat för långt bakåt (högst cirka 25°). För att lossa bältet: Tryck på den röda knappen på bälteslåset.
Säkerhetsbälten → 41, airbag-system → 44, sätesposition → 38.

Ställa in spegel Innerbackspegel

Justera spaken på undersidan för att reducera bländningen. Innerbackspegel ➔ 33, automatiskt avbländande innerbackspegel ➔ 33.

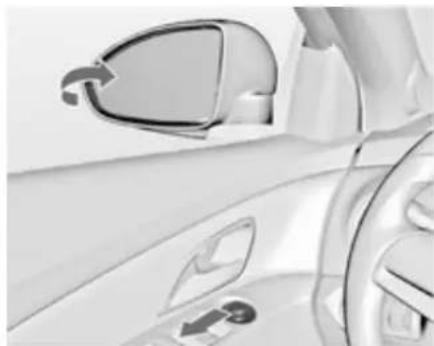

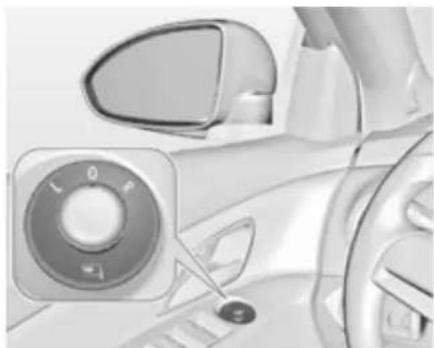

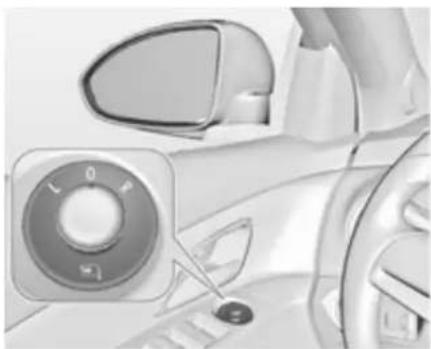

Ytterbackspeglar

Välj ytterbackspegel och ställ in den. Elektrisk inställning ➔ 32, konvexa ytterbackspeglar ➔ 32, infällning av ytterbackspeglar ➔ 32, uppvärmbara ytterbackspeglar ➔ 33.

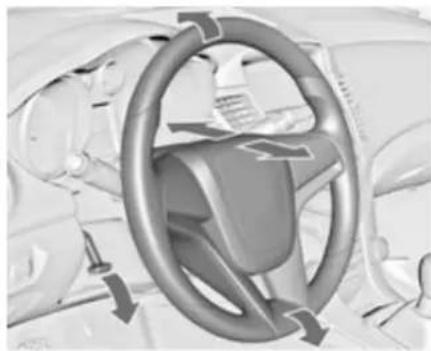

Rattinställning

Frigör spaken, ställ in ratten, spärra sedan spaken och se till att den är ordentligt låst. Ratten får endast ställas in när bilen står still och rattlåset är upplåst.
Airbagsystem 44, tändningslägen 214.

10 Kort sagt

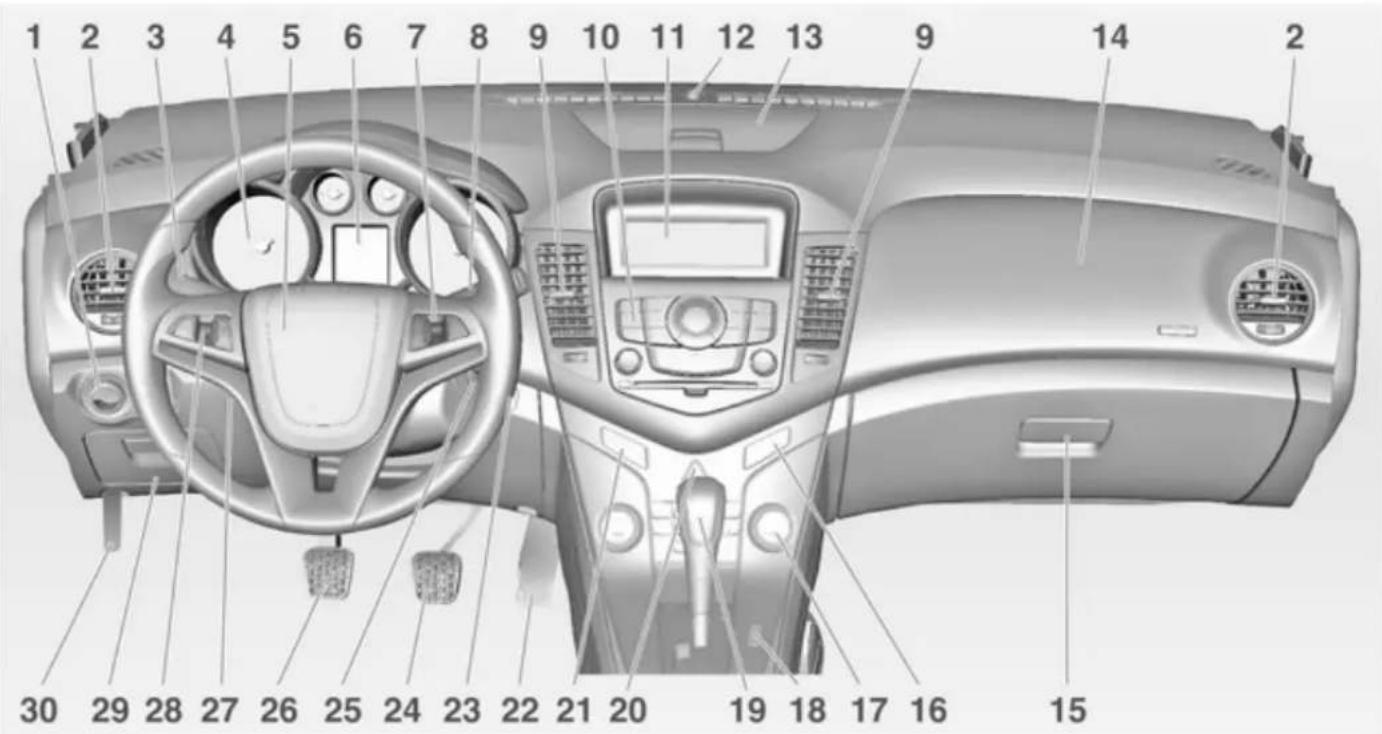

Översikt instrumentpanel

1 Belysningsströmställare ..... 100

Dimljus fram 103

Dimbakljus 103

Instrumentbelysning ..... 104

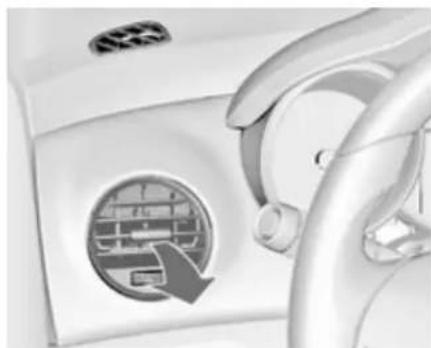

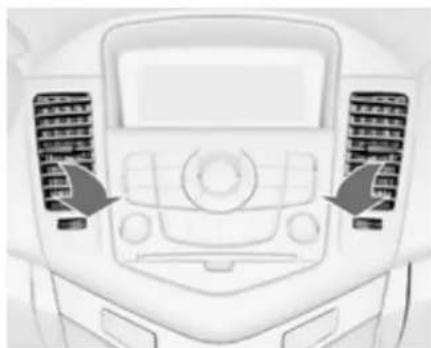

2 Sidoluftmunstycken 211

3 Blinkers, ljustuta, halvljus och helljus 102

Fördröjd belysning 105

Parkeringsljus 103

Förarinformationscentrum ..... 81

4 Instrument 71

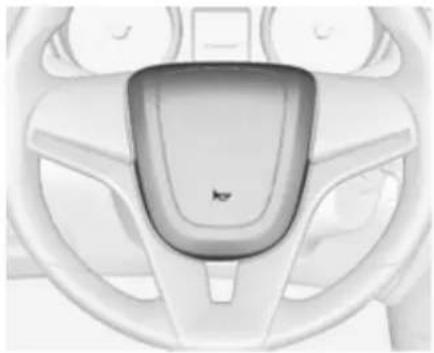

5 Signalhorn 67

Förarairbag 47

6 Förarinformationscentrum ..... 81

7 Rattreglage 66

8 Vindrutetorkare, vindrutespolarsystem, bakrutetorkare, bakrutes- polarsystem .... 67

9 Miltre luftmunstycken ..... 211

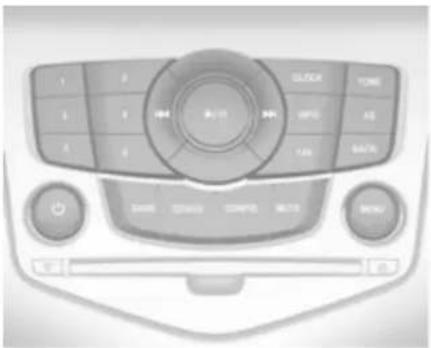

10 Infotainmentsystem 107

11 Info-Display 84

12 Statuslysdiod stöldlarm ..... 29

13 Förvaring 56

14 Passagerarairbag 47

15 Handskfack 57

16 Kontrollampa för deaktivering av airbag och för bältespåminnare .... 76

17 Värme, ventilation, klimat-kontrollsystem 204

18 Dragkraftskontroll 225

Elektronisk stabilitets- kontroll 226

ECO-knapp för stopp- start-system 216

19 Växelväljare, automatisk växellåda 221

Manuell växellåda 223

20 Varningsblinkers ...... 102

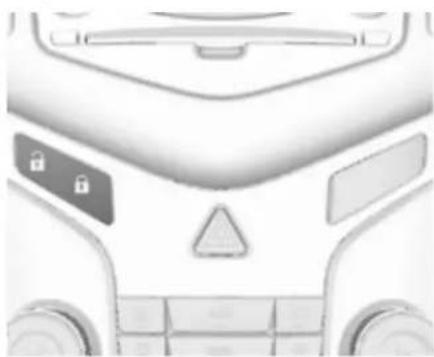

21 Centrallås 23

22 Gaspedal 213

23 Start/Stop-knapp elektroniskt nyckelsystem .... 22

24 Bromspedal 224

25 Tändlås med rattlås ...... 214

26 Kopplingspedal 213

27 Rattinställning 66

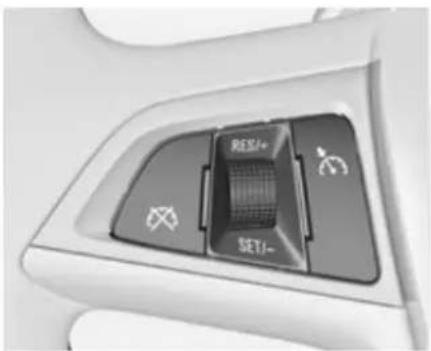

28 Farthållare 227

29 Förvaringsfack, säkringshållare 264

30 Uppläsningshandtag för motorhuv 238

12 Kort sagt

Ytterbelysning

Vrid belysningsströmställaren till

AUTO = automatisk belysningskontroll: Strålkastarna tänds och släcks automatiskt

= aktivering eller deaktivering av den automatiska belysningskontrollen

= sidobelysning

≡D = halvljus eller helljus

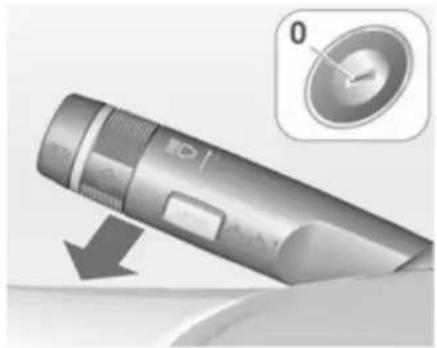

På bilar med automatisk belysningsreglering:

$$ 0 = a v $$

Tryck på belysningsströmställaren

≠D = dimljus fram

Q = dimbakljus

Belysning 100.

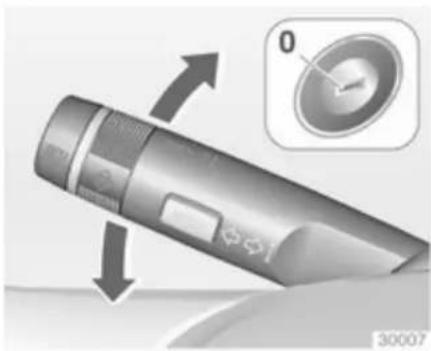

Ljustuta, helljus och halvljus

höger = spaken uppåt vänster = spaken neråt
Blinkers och filbytessignal ➔ 102, parkeringsljus ➔ 103.

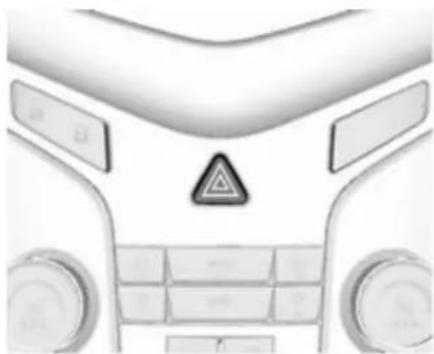

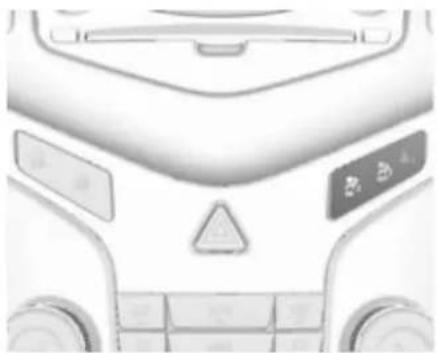

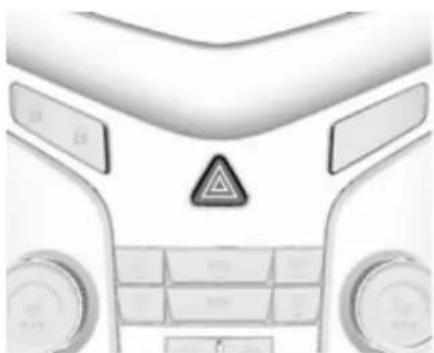

Varningsblinkers

Spolar- och torkarsystem Vindrutetorkare

För ett enkelt torkarslag när vindrute-torkarna är avstängda, tryck spaken neråt.

Vindrutetorkare 67, byte av tor-karblad 251.

Vindrutespolare

Bakrutetorkare och bakrutespolare

Tryck på vippströmställaren för att aktivera bakrutetorkaren:

övre läget = kontinuerlig funktion

nedre läget = intervallfunktion mittre läget = av

Bakrutetorkare/bakrutespolare → 69.

Tryck på spaken.
Spolarvätska spolas på bakrutan och torkaren sveper några gånger.

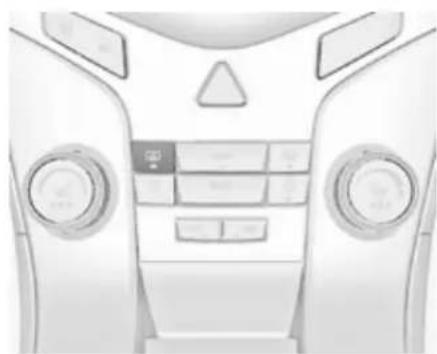

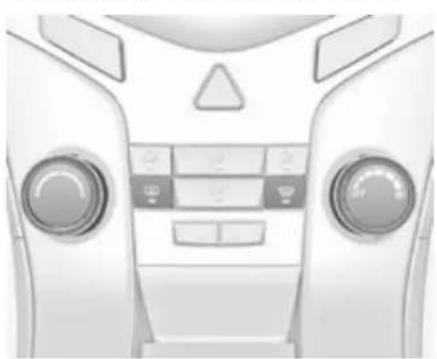

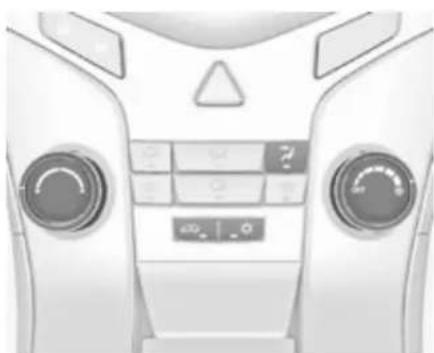

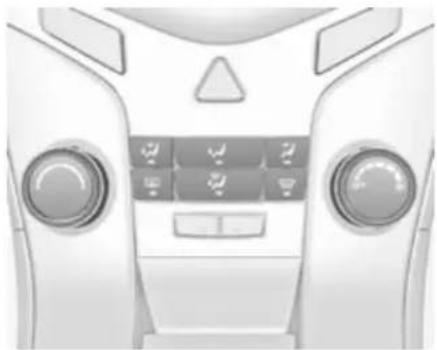

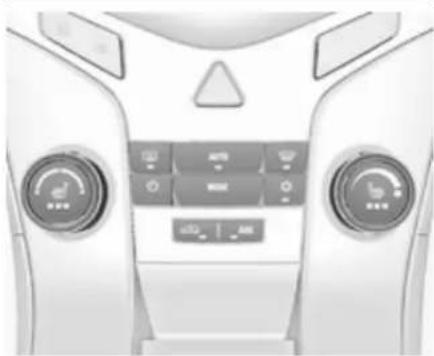

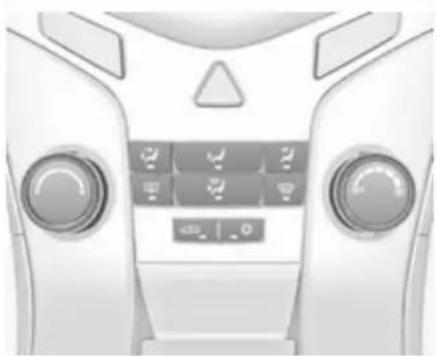

Klimatkontroll

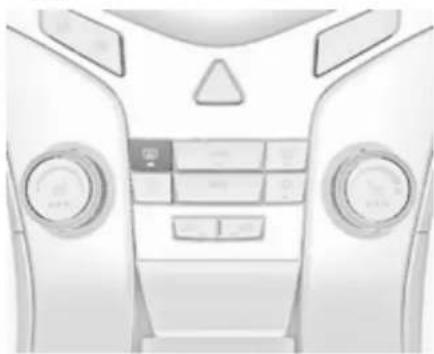

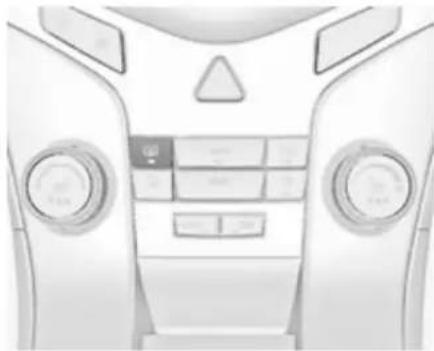

Bakruteuppvärmning, uppvärmning av ytterbackspeglarna

Aktivera värmen genom att trycka in knappen 📄.
Bakruteuppvärmning ➔ 35.

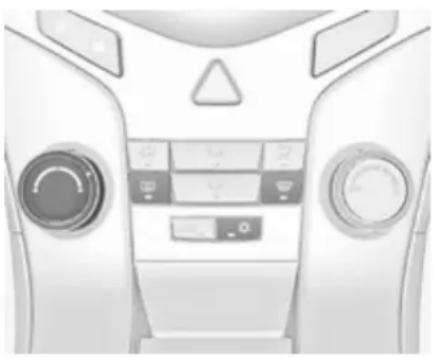

Avfuktning och avisning av rutorna

Tryck in knappen 📂.
Ställ in temperaturreglaget på den varmaste nivån.
Slå på kylningen ⚙️.
Bakruteuppvärmning på.

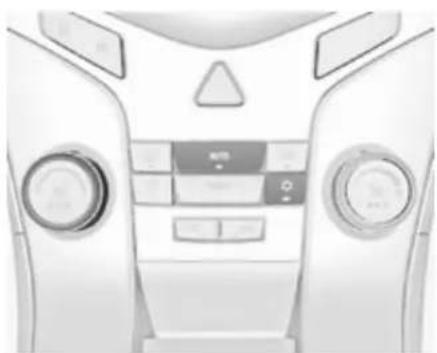

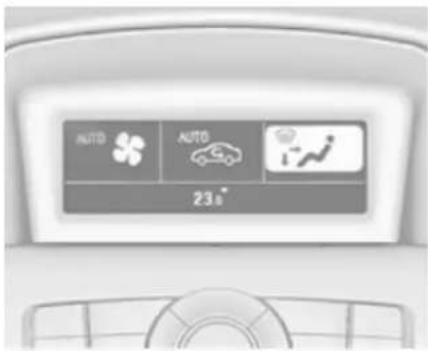

Klimatiseringsautomatik ➔ 204.

Växellåda

Manuell växellåda

Back: med bilen stillastående trampar du ner kopplingspedalen, drar upp ringen på växelväljaren och lägger i växeln.

Om det inte går att lägga i backväxeln, för växelspaken till friläge, släpp upp kopplingspedalen och trampa ner den igen. Lägg sedan i växeln på nytt.

Manuell växellåda ➔ 223.

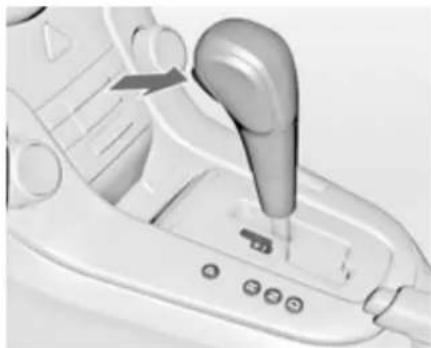

Automatisk växellåda

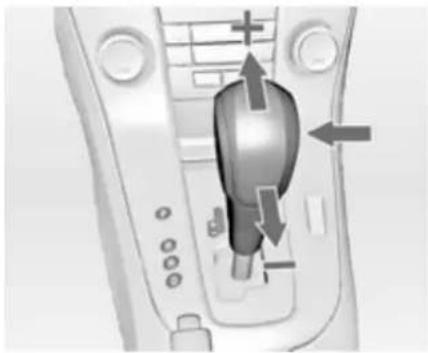

Manuellt läge: flytta väljaren från D åt vänster.

+ = Högre växel

- = Lägre växel

Växelväljaren kan endast flyttas ut från P när tändningen är på och bromspedalen är nertrampad. För att lägga i P eller R trycker du på frigöringsknappen.

Automatisk växellåda ↩ 221.

Starta

Kontrollera före körning

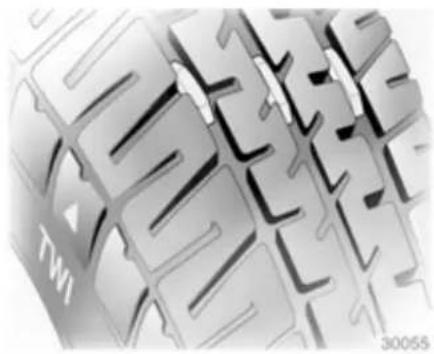

■ Ringtryck och däckskick ➔ 267, ➔ 312.

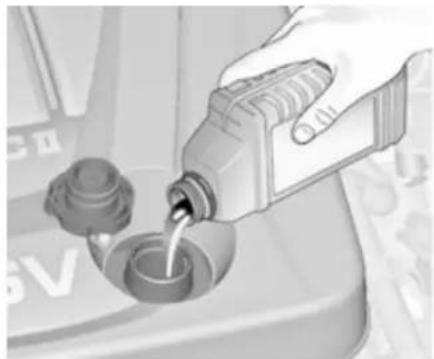

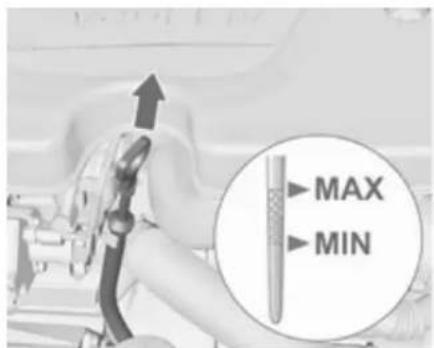

■ Motoroljenivå och vätskenivåer → 246.
■ Att alla rutor, speglar, ytterbelysning och registreringsskyltar fungerar och är fria från smuts, snö och is.
■ Rätt position för säten, säkerhetsbälten och speglar ♦ 38, ♦ 42, ♦ 32.
■ Kontrollera att bromssystemet fungerar som det ska i låg hastighet, i synnerhet när bromsarna är fuktiga.

Starta motorn med tändningslåset

■ Vrid nyckeln till läge 1.
■ Vrid lite på ratten för att lossa ratt-låset.
■ Manuell växellåda: trampa ner kopplingspedalen.
■ Automatisk växellåda: trampa ner bromspedalen och flytta växelväljaren till P eller N.
■ Ge inte gas.

• Dieselmotor: vrid tändningsnyckeln till läge 2 för förglögning tills kontrollampan 00 släcks.
  ■ Vrid nyckeln till läge 3 och släpp när motorn är igång.

Vrid tillbaka nyckeln till 0 innan du startar igen eller parkerar bilen.

18 Kort sagt

Starta motorn med Start/Stop-knappen

■ Den elektroniska nyckeln måste finnas i bilen.
■ Manuell växellåda: trampa ner kopplingspedalen.
■ Automatisk växellåda: trampa ner bromspedalen och flytta växelväljaren till P eller N.
■ Ge inte gas.
■ Tryck på knappen Start/Stop och släpp när motorn är igång. Den gröna lysdioden tänds så snart motorn är igång.

För att stänga av motorn, tryck på knappen en gång till när motorn är igång.

Starta motorn ➔ 214.

Stopp-start-system

Om bilen körs i låg hastighet eller står stilla och vissa förhållanden är uppfyllda går det att aktivera Autostop på följande sätt:

■ Trampa ner kopplingspedalen
■ Ställ växelspaken i neutralläget
■ Släpp upp kopplingspedalen

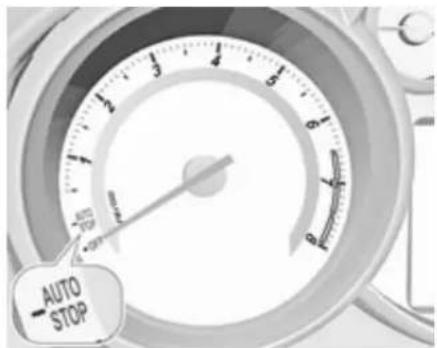

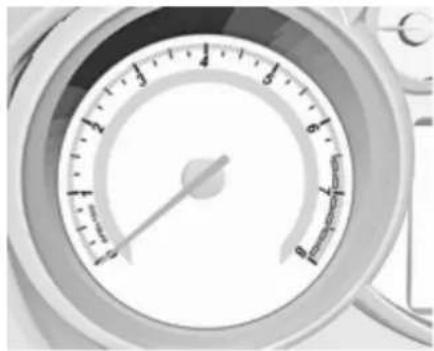

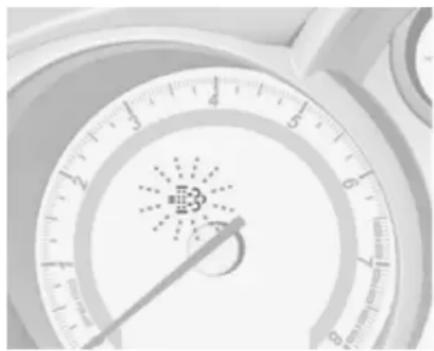

Ett Autostop visas genom att nälen går till AUTOSTOP-läget i varvräkna- ren.

För att starta motorn igen trampar du ner kopplingspedalen.

Stopp/start-system ↩ 216.

Parkera

• Dra alltid åt parkeringsbromsen utan att trycka på frigöringsknappen. Dra åt så hårt som möjligt i nedförs- eller uppförslutning. Trampa ner fotbromsen samtidigt för att reducera arbetstrycket.
  ■ Stäg av motorn. Vrid tändningsnyckeln till 0 och ta ut den. Vrid ratten tills du känner att rattlåset spärras. Bilar med elektroniskt nyckelsystem: när bilen står still trycker du på knappen Start/Stop och öppnar förardörren.

På bilar med automatisk växellåda för du växelväljaren till läget P och tar ut nyckeln.

- När bilen står på plan mark eller i uppförslutning ska ettan läggas i eller växelväljaren ställas i läget P innan tändningen slås av. I uppförslutning ska dessutom framhjulen vridas bort från kantstenen.

När bilen står i en nerförsbacke ska ettan läggas i eller växelväljaren ställas i läget P innan tändningen

slås av. Vrid dessutom framdäcken mot kantstenen.

■ Stäng fönstret och takluckan.
■ Lås bilen med knappen 📋 på fjärrkontrollen eller, vid elektroniskt nyckelsystem, vidrör sensorn på dörrhandtaget.
■ Aktivera stödlarmet ➔ 29.
■ Parkera inte bilen på ett lättantändligt underlag. Underlaget kan antändas på grund av avgassystemets höga temperatur.
■ Motorkylfläkten kan vara igång en stund när motorn har stängts av 238.
■ Efter körning med höga motorvarv- tal eller hög motorbelastning låter du motorn gå en kort stund med låg belastning eller kör cirka 1 eller 2 minuter på tomgång innan den stängs av för att undvika skador på turboaggregatet.

Nycklar, läs ➔ 20.

Nycklar, dörrar och fönster

Nycklar, läs 20

Dörrar 27

Bilsäkerhet 28

Ytterbackspeglar 32

Innerbackspeglar 33

Fönster 34

Tak 36

Nycklar, lås

Nycklar

Reservnycklar

Nyckelnumret anges på en losstagbar flik.

Nyckelnumret måste anges vid beställning av reservnycklar eftersom nyckeln är en komponent i startspärren.

Lås 284.

Nycklar med fällbart nyckelax

Tryck på knappen för att fälla ut axet. Tryck på knappen för att fälla in axet.

Radiofjärrkontroll

Används vid manövrering av:

■ Centrallås
■ Stödlarm
■ Bagagerum

Fjärrkontrollen har en räckvidd på upp till cirka 25 meter. Räckvidden kan ändras på grund av yttre omständigheter.

Varningsblinkersen tänds när fjärrkontrollen används.

Hantera fjärrkontrollen varsamt och skydda den mot fukt och höga temperaturer. Undvik onödig användning.

Om centrallåset inte kan manövreras med radiofjärrkontrollen kan det bero på följande:

■ Räckvidden har överskridits.
■ För låg batterispänning.
■ Upprepad användning av fjärrkontrollen utanför räckvidden kräver omsynkronisering av fjärrkontrollen.

• Överbelastning av centrallåset genom många aktiveringar på kort tid, vilket leder till att strömförsörjningen bryts en kort stund.
  ■ Störning från externa radiosändare med högre effekt.

Upplåsning av bilen ➔ 23.

Grundinställningar

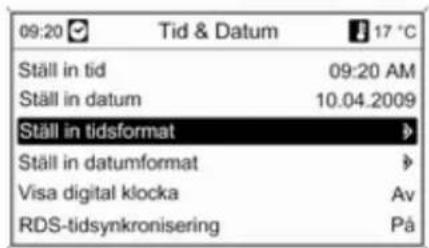

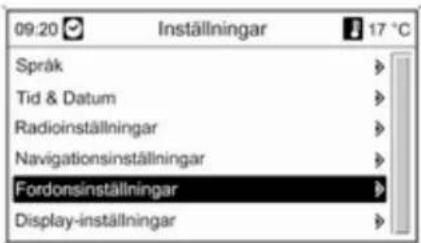

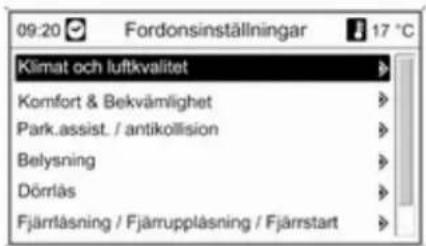

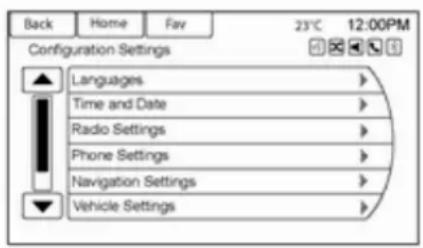

En del inställningar kan ändras på menyn Inställningar i Info-Display. Personliga inställningar ➔ 90.

Batteribyte i radiofjärrkontrollen

Byt batteriet omgående när räckvidden minskar märkbart.

Batterierna får inte slängas i hushållssoporna. De måste lämnas till återvinning på lämpliga återvinningsstationer.

Nycklar med fällbart nyckelax

Fäll ut nyckelaxet och öppna fjärrkontrollen. Byt batteriet (batterityp CR 2032). Observera batteriets placering. Stäng fjärrkontrollen och synkronisera den.

Nyckel med fast nyckelax

Låt en verkstad byta batteriet.

22 Nycklar, dörrar och fönster

Programmerade inställningar

Varje gång nyckeln tas ut ur tändningslåset sparas följande in- ställningar automatiskt av nyckeln:

■ Elektronisk klimatiseringsautomatik
■ Belysning
■ Infotainmentsystem
■ Centrallås

De sparade inställningarna används automatiskt nästa gång nyckeln sätts in i tändningslåset.

Personliga inställningar ➔ 90.

Elektroniskt nyckelsystem

Systemet möjliggör användning av följande funktioner utan mekanisk nyckel:

■ Centrallås
■ Stödlarm
■ Tändningen och startmotorn

Föraren måste dock ha med sig den elektroniska nyckeln.

Observera!

Placera inte den elektroniska nyckeln i bagagerummet eller framför Info-Display.

Starta motorn ➔ 214.

Radiofjärrkontroll

Den elektroniska nyckeln har även en fjärrkontroll.

Byte av den elektroniska nyckelns batteri

Byt batteriet omedelbart om systemet inte längre fungerar problemfritt eller om räckvidden minskar. Att batteriet behöver bytas indikeras genom en felkod i förarinformationscentralen 87.

Batterierna får inte slängas i hushållssoporna. De måste lämnas till återvinning på lämpliga återvinningsstationer.

Batteribyte i fjärrkontrollen ➔ 20.

Byt batteriet (batterityp CR 2032).

Observera batteriets läge. Se till att skyddskåpan spärras.

Synkronisering av fjärrkontrollen

Fjärrkontrollen synkroniseras automatiskt vid varje start.

Störning

Om centrallåset inte fungerar eller om det inte går att starta motorn kan det bero på något av följande:

■ Störning i fjärrkontrollen, ➔ 20.
■ Den elektroniska nyckeln är utanför mottagningsområdet.
■ För låg batterispänning.
■ Störning från externa radiosändare med högre effekt.

För att åtgärda orsaken till störningen, ändra den elektroniska nyckelns position.

Centrallås

Upplåsning och låsning av dörrar, bagagerum och tanklock.

Om man drar i ett innerhandtag läses dörren upp och öppnas.

Observera!

Vid en olycka med en viss intensitet läses bilen upp automatiskt.

Upplåsning

Radiofjärrkontroll

Två inställningar är möjliga:

■ För att läsa upp enbart förardörren trycker du på knappen 📋 en gång och för att läsa upp alla dörrar, bagagerummet och tankluckan trycker du två knappen 📋 två gånger.
■ För att läsa upp alla dörrar, bagagerummet och tankluckan, tryck en gång på knappen 📄.

En del inställningar kan ändras på menyn Inställningar i Info-Display. Personliga inställningar ➔ 90.

Inställningarna kan lagras med den nyckel som används, memorerade inställningar ➔ 22.

24 Nycklar, dörrar och fönster

Elektroniskt nyckelsystem

Tryck på brytaren i ett dörrhandtag för att låsa upp fordonet och dra i dörrhandtaget för att öppna dörren eller tryck på knappen under bakluckans list.

Den elektroniska nyckeln måste finnas utanför bilen inom ett avständ på cirka en meter från den aktuella dörrsidan.

Det går att ställa in så att bara dörrarna på den aktuella sidan låses upp eller så att alla dörrar låses upp.

En del inställningar kan ändras på menyn Inställningar i Info-Display. Personliga inställningar ➔ 90.

Låsning

Radiofjärrkontroll

Stäng dörrar, bagagerum och tanklock.

Om förardörren inte är helt stängd fungerar inte centrallåset. Personliga inställningar ➔ 90.

Elektroniskt nyckelsystem

Stäng dörrar, bagagerum och tanklock.

Tryck på brytaren i ett dörrhandtag.

Den elektroniska nyckeln måste finnas utanför bilen inom ett avständ på cirka en meter från den aktuella dörren. Den elektroniska reservnyckeln får inte finnas i bilen.

Om bilen har låsts kan du kontrollera om bilen är låst eller inte genom att trycka på knappen och dra i handtaget inom tre sekunder.

Observera!

Bilen låses inte automatiskt.

Upplåsning av bakluckan

5-dörrars hatchback, kombi

Tryck på knappen 📋 en eller två gånger, beroende på vald inställning. Bakluckan låses upp. Personliga inställningar ✦ 90.

4-dörrars

Tryck in knappen 📄. Bakluckan läses upp och öppnas medan alla dörrar förblir lästa.

Elektroniskt nyckelsystem

Se upp

När alla dörrar är lästa går det att läsa upp lastrummet med den elektroniska nyckeln. Om du stänger bakluckan med den elektroniska nyckeln kvar inne i last-

rummet låses förardörren och bakluckan upp och ett varningsljud hörs.

Centrallåsknappar

Låser och läser upp alla dörrar, bagageutrymmet och bränslepåfyllningsluckan.

Tryck på knappen Ⓐ för att läsa.

Tryck på knappen Ⓤ för att låsa upp. När nyckeln sitter i tändningslåset går det bara att låsa om alla dörrar är stängda.

Störning i fjärrkontrollsystemet eller det elektroniska nyckelsystemet

Upplåsning

Lås upp förardörren manuellt genom att vrida nyckeln i låset. Slå på tändningen och tryck på centrallåsknappen för att låsa upp alla dörrar, bagageutrymmet och tankluckan. Slå på tändningen för att avaktivera stödlarmet.

Låsning

Slå på tändningen och tryck på centrallåsknappen Ⓤ för att låsa alla dörrar, bagageutrymmet och tankluckan. Stäng sedan förardörren och lås den utifrån med nyckeln.

Störning i centrallåset

Upplåsning

Lås upp förardörren manuellt genom att vrida nyckeln i låset. De andra dörrarna kan öppnas genom att man använder innerhandtaget två gånger.

Tankluckan kan inte öppnas. Slå på tändningen för att avaktivera stödlarmet 29.

Upplåsning av bakluckan

Dra i handtaget på bakluckans insida.

Låsning

Tryck ned låsknapparna på alla dörrar utom förardörren. Stäng sedan förardörren och lås den utifrån med nyckeln. Det går inte att läsa tanklocket och bagagerummet.

Barnlås

Använd alltid barnsäkringen när barn färdas i baksätet.

Använd en nyckel eller en lämplig skruvmejsel, vrid barnlåsen i bakdörrarna till horisontellt läge. Dörrarna kan inte öppnas inifrån. För deaktivering vrider du barnlåsen till vertikalt läge.

Dörrar

Lastrum

Baklucka

Öppna

5-dörrars Hatchback, kombi

Efter upplåsning, tryck på knappen under handtaget eller under bakluckans list och öppna bakluckan.

4-dörrars

Tryck på knappen 📄 på radiofjärrkontrollen tills bakluckan öppnas, eller tryck på knappen under bakluckans list efter upplåsningen.

⚠️ Fara

Kör inte med helt eller delvis öppen baklucka, t.ex. vid transport av skrymmande föremål. Giftiga avgaser, som varken syns eller luktar, kan tränga in i bilen. Detta kan leda till medvetslöshet och till och med döden.

28 Nycklar, dörrar och fönster

Se upp

Kontrollera att det inte finns några hinder ovanför, t.ex. en garage-dörr, innan du öppnar bakluckan för att undvika att bakluckan skadas. Kontrollera alltid rörelseom-rådet ovanför och bakom bakluckan.

Observera!

Montering av tunga tillbehör på bakluckan kan göra att den inte hålls kvar i öppet läge.

Stänga

Använd handtaget på insidan.

Tryck inte på knappen under listen eller under handtaget när du stänger eftersom det läser upp bakluckan igen.

Bilsäkerhet

Stöldskyddslåsning

Varning

Aktivera inte systemet om personer finns kvar i bilen! Dörrarna kan inte låsas upp inifrån.

Alla dörrar säkras mot upplåsning.

Alla dörrar måste vara stängda, i annat fall kan systemet inte aktiveras.

Om tändningen var tillslagen måste förardörren öppnas och stängas en gång så att bilen kan säkras.

Låser man upp bilen, kopplas den mekaniska stöldskyddslåsningen från. Detta kan inte göras med centrallåsningsknappen.

Aktivering

Tryck på 📋 på radiofjärrkontrollen två gånger inom 15 sekunder.

Stöldlarm

Stödlarmet innefattar det mekaniska stöldskyddet och fungerar tillsammans med detta.

Det övervakar:

■ Dörrar, baklucka, motorhuv
■ Kupén inklusive det angränsande bagagerummet

■ Bilens lutning, t.ex. vid lyft
■ Tändsystemet

Aktivering

■ Aktiveras automatiskt 30 sekunder efter låsningen av bilen (initialisering av systemet), eller
■ Fjärrkontroll: direkt genom att man trycker på 📞 en gång till efter låsningen, eller
■ Elektroniskt nyckelsystem: direkt genom att man trycker på brytaren i dörrhandtaget en gång till efter låsningen.

Förändringar i interiören, t.ex. på- sättning av stolsöverdrag och öppna fönster eller taklucka, kan störa kupéövervakningsfunktionen.

30 Nycklar, dörrar och fönster

Inkoppling utan övervakning av bilens interiör och lutning

Stäng av övervakningen av kupén och bilens lutning om du lämnar kvar djur i bilen, då ultraljudssignaler med hög volym eller rörelser kan utlösa larmet. Stäng även av de funktionerna om bilen fraktas på färja eller tåg.

1. Stäng bakluckan, motorhuven, fönstren och takluckan.
2. Tryck på knappen 📄. Lysdioden i knappen 📋 tänds.
3. Stäng dörrarna.
4. Slå på stöldlarmet.

Statuslysdiod

Statuslysdioden är inbyggd i sensorn upptill på instrumentpanelen.

Status under de första 30 sekunderna efter aktivering av stödlarmet:

Lysdioden lyser = Test, larmfördröjning.

Lysdioden = Dörrar, baklucka blinkar snabbt. eller motorhuv inte helt stängda eller systemfel.

Status när systemet är aktiverat:

Lysdioden = systemet är aktiverat. blinkar lång- samt.

Uppsök en verkstad för att få hjälp vid störningar.

Deaktivering

Upplåsning av bilen genom intryckning av knappen ⏻ inaktiverar stödlarmet.

Fordon med elektroniskt nyckelsystem: Tryck på brytaren på dörrhandtaget för att avaktivera stödlarmet.

Larm

När larmet utlöses hörs ett larm via en separat powersounder med batteri-backup, och varningsblinkern blinkar samtidigt. Larmets antal och signalernas varaktighet bestäms av lagstiftningen.

Avbryt larmet genom att trycka på valfri knapp på radiofjärrkontrollen eller slå på tändningen.

Stödlarmet kan endast deaktiveras genom att man trycker på knappen eller genom att man trycker på dörrhandtagsbrytaren (endast elektroniskt nyckelsystem) eller genom att man slår på tändningen.

Startspärr

Detta system är integrerat i tändningslåset och kontrollerar om bilen får starta med den nyckel som används. Om transpondern i nyckeln har identifierats som godkänd går det att starta bilen.

Startspärren aktiverar sig själv automatiskt efter att nyckeln tagits ut ur tändningslåset.

Om kontrollampan 📄 blinkar eller lyser när tändningen är på finns det en störning och det går inte att starta motorn. Slå av tändningen och slå på den igen.

Om kontrollampan fortsätter att blinka eller lysa, försök starta motorn med reservnyckeln och uppsök en verkstad för att få hjälp.

Observera!

Startspärren låser inte dörrarna. Lås därför alltid bilen när du lämnar den och koppla in stödlarmet 23, 29.

Kontrollampa 📄 31.

32 Nycklar, dörrar och fönster

Ytterbackspeglar

Konvex form

Tack vare det konvexa spegelglaset minskas den döda vinkeln. På grund av den konvexa formen ser föremålen mindre ut och därmed är det svårare att uppskatta avständ.

Elektrisk inställning

Välj relevant ytterbackspegel genom att vrida reglaget åt vänster (L) eller höger (R). Vrid sedan kontrollen för att ställa in spegeln.

I läget 0 väljs ingen spegel.

Infällning av speglar

För fotgängares säkerhet viks ytterbackspeglarna framåt eller bakåt vid en stötpåkänning. Återställning sker med ett lätt tryck på spegelhuset.

Elektrisk infällning

Vrid kontrollen till 0, tryck sedan ner kontrollen. Båda ytterbackspeglarna fälls in.

Tryck ner kontrollen igen - båda ytterbackspeglarna återgår till sin utgångsposition.

Om en spegel som har fällts in elektriskt fälls ut manuellt fälls endast den andra spegeln ut vid tryck på reglaget.

Nycklar, dörrar och fönster 33

Uppvärmda speglar

Tryck på knappen för aktivering. Uppvärmningen fungerar när motorn är igång och stängs av automatiskt efter en kort stund.

Innerbackspeglar Manuell avbländning

Dra i spaken på spegelhusets undersida för att minska bländningen.

Automatisk avbländning

Bländande ljus från bakomvarande bilar i mörker reduceras automatiskt.

34 Nycklar, dörrar och fönster

Fönster

Vindruta

Värmereflekterande vindruta Den värmereflekterande vindrutan har en beläggning som reflekterar solstrålning. Även datasignaler, t.ex. från betalstationer, kan reflekteras.

De markerade områdena av vindru- tan täcks inte av denna beläggning. Enheter för elektronisk datainspel- ning och avgiftsbetalning ska fästas i dessa områden. I annat fall fungerar datainspelningen eventuellt inte.

Etiketter på vindruta

Fäst inga etiketter som vägavgiftsmärken eller liknande inom innerbackspegelns område på vindrutan. Detta kan begränsa registreringsområdet för sensorn och visningsområdet för kameran i spegelhuset.

Manuella fönster

Fönstren kan manövreras med handvevar.

Elektriska fönsterhissar

△ Varning

Var försiktig vid användning av de elektriska fönsterhissarna. Risk för personskador, särskilt för barn.

Om barn åker i baksätet kopplar du in barnsäkringen för de elektriska fönsterhissarna.

Håll rutor under uppsikt när de stängs. Se till att inget kan klämmas fast.

Elektriska fönsterhissar fungerar vid:

■ inkopplad tändning,
■ inom 10 minuter efter avstängning av tändningen tills en dörr öppnas.

När tändningen har slagits av deaktiveras fönsterfunktionen när en framdörr öppnas.

Använd strömställaren för respektive fönster genom att trycka för att öppna eller dra för att stänga.

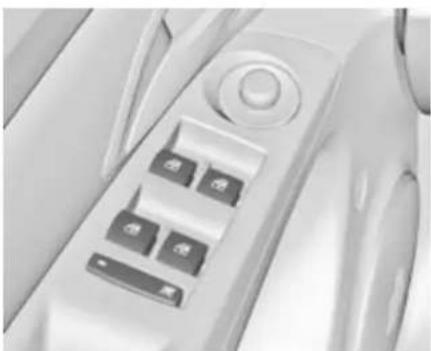

Användning

Om du trycker eller drar försiktigt till det första spärrläget: fönstret rör sig nedåt eller uppåt så länge du trycker på eller drar i strömställaren.

Om du trycker eller drar hårdare till det andra spärrläget och släpper: fönstret öppnas automatiskt.

För att stoppa rörelsen aktiverar du strömställaren en gång till i samma riktning.

Barnsäkring för bakdörrutorna

Tryck på strömställaren 📋 för att deaktivera dörrens elektriska fönster. Lysdioderna tänds. För att aktivera trycker du på 📋 igen.

Överbelastning

Om fönsterna öppnas eller stängs upprepat inom korta intervall deaktiveras fönsterfunktionen under en tid.

Initialisering av de elektriska fönsterhissarna

Om fönstren inte kan öppnas automatiskt (t.ex. efter bortkoppling av bilens batteri) aktiverar du fönsterelektroniken på följande sätt:

1. Stäng dörrarna.
2. Slå på tändningen.
3. Stäng fönstret helt och håll knappen i uppdraget läge under ytterligare 2 sekunder.
4. Upprepa detta för varje fönster.

Uppvärmd bakruta

Tryck på knappen för aktivering. Uppvärmningen fungerar när motorn är igång och stängs av automatiskt efter en kort stund.

Solskydd

Solskydden kan vid behov fällas ner och också svängas åt sidan.

Under körning ska skydden för speglarna i solskydden vara stängda.

Tak

Taklucka

△ Varning

Var försiktig vid användning av takluckan. Risk för personskador, särskilt för barn.

Observera de rörliga delarna noga när de används. Se till att inget kan klämmas fast.

Takluckan kan användas

■ inkopplad tändning.
■ inom 10 minuter efter det att tändningen har slagits av.

När tändningen har slagits av deaktiveras takluckans funktion när en framdörr öppnas.

Tryck försiktigt på eller till det första spärrläget: takluckan öppnas eller stängs så länge man trycker på strömställaren.

Tryck fast på 📄 eller 📋 till det andra spärrläget och släpp den sedan: takluckan öppnas eller stängs automatiskt med säkerhetsfunktionen aktiverad. För att stoppa rörelsen trycker du på strömställaren en gång till.

Öppna eller stänga

Tryck på 📄 eller 📄: takluckan höjs eller stängs automatiskt.

Solskydd

Solskyddet manövreras manuellt.

Stäng eller öppna solskyddet genom skjuta det. När takluckan är öppen är solskyddet alltid öppet.

Allmänna tips

Skyddsfunktion

Om takluckan stöter på motständ under den automatiska stängningen stoppas den omedelbart och öppnas igen.

Överbrygga säkerhetsfunktion

Vi problem med stängningen på grund av frost eller liknande håller du strömställaren 📞 intryckt till det andra spärrläget. Takluckan stängs utan säkerhetsfunktion. För at stoppa rörelsen släpper du strömställaren.

Initiering efter strömavbrott

Efter ett strömavbrott, kan kanske endast takluckan manövreras i begränsad omfattning. Initiera systemet hos din verkstad.

Stolar, säkerhetsfunktioner

Nackskydd 37

Framstolar 38

Baksäten 41

Säkerhetsbälten 41

Airbagsystem 44

Barnsäkerhet 50

Nackskydd

Position

⚠ Varning

Nackskydden måste vara rätt in- ställda vid körning.

Nackstödets övre kant ska vara i höjd med huvudets övre del. Om detta inte är möjligt bör nackskyddet ställas i det högsta läget för mycket långa personer och i det lägsta läget för mycket korta personer.

Nackstöd på framsätena

Höjdinställning

Dra nackstödet uppåt.

För att flytta det nedåt, tryck in spärren och skjut nackstödet nedåt.

38 Stolar, säkerhetsfunktioner

Horisontell inställning

För att ställa in i horisontalled, dra nackstödet framåt och lås det i ett av tre lägen.

För att återgå till det bakersta läget, dra det så långt fram som möjligt och släpp det.

Nackstöd på baksätena

Höjdinställning

Dra nackstödet uppåt.

För att flytta det nedåt, tryck in spärren och skjut nackstödet nedåt.

Framstolar

Stolsposition

△ Varning

Sätena måste vara rätt inställda vid körning.

■ Sitt så långt in mot ryggstödet som möjligt. Ställ in sätets avständ till pedalerna så att benen är lätt vinklade när pedalerna trampas ner. Ställ in det främre passagerarsätet så långt bakåt som möjligt.

■ Sitt med axlarna så nära ryggstödet som möjligt. Ställ in ryggstödets lutning så att det går lätt att nå ratten med armarna något böjda. När du vrider på ratten måste axlarna behålla kontakten med sätet. Ryggstödet får inte vara lutat för långt bakåt. Rekommenderad maximal lutningsvinkel är ca 25°.
■ Ställ in ratten ➔ 66.
■ Ställ in sätet på lämplig höjd, så att du har fri sikt åt alla håll och ser alla instrument. Det bör finnas ett fritt utrymme på minst en handsbredd mellan huvudet och innertaket. Låren ska vila lätt mot sätet utan tryck.
■ Ställ in nackskyddet ➔ 37.
■ Ställ in säkerhetsbältets höjd 42.

Ställa in stol

⚠️ Fara

Sitt inte närmare ratten än 25 cm för att möjliggöra säker utlösning av airbagen.

△Varning

Ställ aldrig in sätena under körning. De kan röra sig okontrollerat.

Sätesposition

Dra i handtaget, flytta sätet, släpp handtaget.

Ryggstöd

Dra i spaken, ställ in lutningen och släpp spaken. Låt sätet gå i ingrepp hörbart.

Sitshöjd

uppåt = sätet hamnar

högre

neråt = sätet hamnar lägre

Armstöd

Armstöd mellan framsätena

Tryck på knappen och fäll upp armstödet. Det öppna armstödet innehåller ett förvaringsfack.

Horisontell inställning

Tryck på spaken för att skjuta armstödet.

Värme

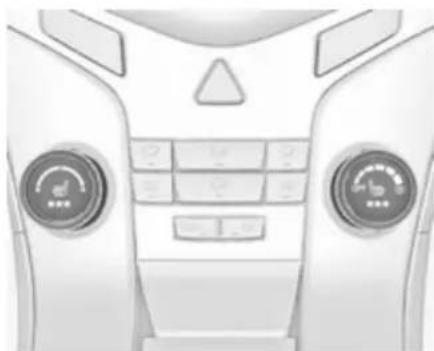

Aktivera framsätesvärmen genom att trycka på knappen 📋 i kontrollvredet för temperaturen (vänster säte) eller fläkthastigheten (höger säte) en eller flera gånger med tändningen inkopplad. Antalet lysdioder i knappen indikerar inställningen.

Personer med känslig hud rekommenderas att inte använda den högsta inställningen under lång tid.

Uppvärmningen av sätena sker när motorn är igång och under ett Autostop.

Stopp/start-system ➔ 216.

Baksäten

Armstöd

Fäll ned armstödet genom att dra i bandet. Det nedfällda armstödet innehåller en mugghållare.

Säkerhetsbälten

Vid kraftig acceleration eller kraftig inbromsning av bilen blockeras bältena för passagerarnas säkerhet.

⚠ Varning

Spänn fast säkerhetsbältet före varje körning.

Personer som inte är fastspända utgör en fara för både sig själva och övriga passagerare vid en eventuell olyckshändelse.

Säkerhetsbälten är avsedda för användning av endast en person. Barnsäkerhetssystem ➔ 50.

Kontrollera regelbundet alla delar av bältessystemet beträffande skador, nedsmutsning och korrekt funktion.

Byt ut skadade delar. Låt en verkstad byta bälten och utlösta bältessträckare efter en olycka.

Observera!

Se till att bältena inte skadas av skor eller vassa föremål eller blockeras. Låt inte smuts komma in i bältenas upprullningsautomatik.

Bältespäminnare ↗ 76.

Bälteskraftbegränsare

I framsätena minskas belastningen på kroppen genom gradvis frigivning av bältet under en kollision.

42 Stolar, säkerhetsfunktioner

Bältessträckare

Vid frontalkollisioner eller påkörning bakifrån med en viss intensitet, dras framsätesbältena åt.

△ Varning

Felaktig hantering (t.ex. montering eller demontering av bälten eller bälteslås) kan leda till att bältessträckarna löser ut med risk för personskador.

Utlösta bältessträckare visas genom att kontrollampan ⚡ 76 tänds.

Låt en verkstad byta utlösta bältessträckare. Bältessträckarna löses bara ut en gång.

Observera!

Det är inte tillåtet att montera till- behör eller förvara föremål i bältes- sträckarnas verkningsområde. Utför inga ändringar på bältessträckarnas komponenter eftersom bilens typ- godkännande i så fall upphör att gälla.

Trepunktsbälte

Spänna fast

Dra ut bältet ur rullautomaten, för det över kroppen utan att det vrids och sätt i låstungan i läset. Dra åt höftbältet ofta under körningen genom att dra i axelbältet. Bältespåminnare 76.

Tjocka kläder påverkar bältets anliggning mot kroppen. Lägg inga föremål, t.ex. handväskor eller mobiltelefoner, mellan bältet och kroppen.

△ Varning

Bältet får inte löpa över föremål i klädernas fickor.

Höjdinställning

1. Dra ut bältet något.
2. Tryck in knappen.
3. Ställ in höjden och se till att det spärras i rätt läge.

Ställ in höjden så att bältet löper över axeln. Det får inte löpa över halsen eller överarmen.

Gör ingen inställning under körning.

Demontering

För att lossa bältet: Tryck på den röda knappen på bälteslåset.

Säkerhetsbälten i baksätet

Trepunktsbältet för mittplatsen i baksätet kan endast rullas ut ur rullautomaten om ryggstödet är i den bakre positionen.

Användning av säkerhetsbältet under graviditet

Höftbältet måste löpa så lågt över bäckenet som möjligt för att undvika tryck mot underlivet.

Airbagsystem

Airbagsystemet består av flera olika system.

Vid utlösning fylls airbags inom några millisekunder. Den töms också så snabbt att det ofta inte märks vid en olycka.

Varning

Felaktig hantering kan medföra att airbagsystemen utlöses explosionsartat.

Observera!

Airbagsystemets och bältessträckarnas styrelektronik finns vid mittkonsolen. Placera inga magnetiska föremål där.

Klistra inget över airbagskydden och täck dem inte med andra material.

Varje airbag utlöses bara en gång. Låt en verkstad byta en utlöst airbag.

Utför inga ändringar på airbag- systemet eftersom bilens typgod- kännande i så fall upphör att gälla.

Vid utlösning av airbags bör demontering av ratten, instrumentpanelen, alla inklädnader, dörrtätningar, handtag och framsäten överlåtas till en verkstad.

Kontrollampa ✿ för airbagsystem 76.

Barnsäkerhetssystem på främre passagerarsätet med airbagsystem

Varning enligt ECE R94.02:

SV: Använd ALDRIG en bakåtvänd barnstol på ett säte som skyddas med en framförvarande AKTIV AIRBAG. DÖDSFALL eller ALLVARLIGA SKADOR kan drabba BARNET.

Förutom varningen enligt ECE R94.02 bör du av säkerhetsskäl inte heller använda ett framåtvänt barnsäkerhetssystem på ett passagerarsäte där det finns en aktiv krockkudde.

Fara

Använd inte barnsäkerhetssystem på passagerarstolen om en främre krockkudde är aktiv.

Avstängning av passagerarairbag 49.

Frontairbagsystem

Frontairbagsystemet består av en airbag i ratten och en i instrumentpanelen på passagerarsidan. De identifieras med märkningen AIRBAG.

Frontairbagsystemet utlöses vid en kollision med en viss intensitet. Tändningen måste vara på.

Framåtrörelsen för passagerarna i framsätena dämpas och risken för skador på överkropp och huvud minskas betydligt.

△ Varning

Ett optimalt skydd uppnås endast om man sitter riktigt i sätet 38.

Placera inga kroppsdelar eller föremål i expansionsområdet för airbags.

Använd alltid säkerhetsbältet och se till att det är ordentligt fastspänt. Endast då kan airbagen ge skydd.

Sidoairbagsystem

48 Stolar, säkerhetsfunktioner

Sidoairbagsystemet består av en airbag i respektive framsätesryggstöd. De identifieras med märkningen AIRBAG.

Krockskyddsgardinerna utlöses vid en kollision med en viss intensitet. Tändningen måste vara på.

Vid en sidokollision minskas risken för skador på överkroppen och bäckenet avsevärt.

⚠ Varning

Placera inga kroppsdelar eller föremål i expansionsområdet för airbags.

Observera!

På framsätena får endast sådan skyddsklädsel användas som är godkänd för din bil. Täck inte över airbags.

Krockskyddsgardiner

Krockskyddsgardinerna består av en airbag i respektive takram. De identifieras med märkningen AIRBAG på takstolparna.

Krockskyddsgardinerna utlöses vid en kollision med en viss intensitet. Tändningen måste vara på.

Vid en sidokollision minskas risken för skador på huvudet avsevärt.

⚠ Varning

Placera inga kroppsdelar eller föremål i expansionsområdet för airbags.

Krokarna på handtagen i takramen är endast avsedda för upphängning av lätta kläder utan galge. Lämna inte kvar några föremål i kläderna.

Frontairbag- och sidoairbagsystemen till passagerarsätet fram måste deaktiveras om ett barnsäkerhets-system skall monteras på detta säte. Krockskyddsgardinerna, bältessträckarna och alla förarairbag-system förblir aktiva.

Framsätespassagerarens airbag-system kan deaktiveras med ett läs på sidan av instrumentpanelen som syns när passagerardörren fram öppnas.

⚠ Varning

Inaktivera framsätespassagerarens airbagsystem när det sitter ett barn i framsätet.

Aktivera framsätespassagerarens airbagsystem när det sitter en vuxen i framsätet.

Använd tändningsnyckeln för att välja position:

Av = passagerarairbags fram deaktiveras och blåses inte upp vid en kollision. Kontrollampan Av lyser ihållande. Ett barnsäkerhets-system kan monteras i enlighet med diagrammet Placering av barnsäkerhets-system 52 .

K_2på = passagerarairbags fram är aktiva. Inget barnsäkerhets- system kan monteras.

Så länge kontrollampan _2 Av inte lyser kommer airbagsystemet för det främre passagerarsätet att utlösas vid en kollision.

Ändra status endast när bilen stoppas med tändningen av.

Denna status är kvar till nästa ändring.

Kontrollampa för deaktivering av airbag ➔ 76.

Barnsäkerhet

Barnsäkerhetssystem

Vi rekommenderar GM barnsäkerhetssystem som är särskilt anpassat till bilen.

När ett barnsäkerhetssystem används skall du ta del av följande instruktioner för användning och montering samt även ta del av de instruktioner som följer med barnsäkerhetsystemet.

Följ alltid lokala och nationella föreskrifter. I en del länder är användning av barnsäkerhetssystem förbjuden på vissa sittplatser.

⚠ Varning

Vid användning av en bilbarnstol i passagerarsätet fram måste airbagsystemen för framsätespassageraren deaktiveras. Om detta inte görs innebär en utlösning av airbags en risk för att barnet drabbas av livshotande skador.

Detta gäller särskilt om bakåtriktade bilbarnstolar används i det främre passagerarsätet.

Avstängning av passagerarairbag ➔ 49.

Val av rätt system

Baksätet är den bästa platsen att fästa ett barnsäkerhetssystem.

Barnen ska så länge som möjligt färdas bakåtvända i bilen. På så sätt garanteras att barnets ryggrad, som är svagare än hos vuxna, utsätts för mindre påfrestningar vid en olycka.

Lämpliga säkerhetssystem uppfyller kraven i ECE 44-03 eller ECE 44-04. Kontrollera lokala regler och lagstiftning för obligatorisk användning av barnsäkerhetssystem.

Bär aldrig ett barn när du åker i bilen. Barnet blir för tungt att hålla kvar vid en kollision.

För transport av barn, använd lämpliga barnsäkerhetssystem med hänsyn till kroppsvikten.

Se till att det barnsäkerhetssystem som skall monteras är kompatibelt med bilens typ.

Se till att barnsäkerhetssystemets monteringsplats i bilen är korrekt.

Låt barn kliva i och ur bilen endast på den sida som är riktad bort från trafiken.

När barnsäkerhetssystemet inte används fäster du stolen med ett säkerhetsbälte eller också tar du ut det ur bilen.

Observera!

Klistra inget på barnsäkerhetssystemen och täck dem inte med främmande material.

Efter en olyckshändelse måste det påverkade barnsäkerhetssystemet bytas ut.

Kontrollera att spädbarn och barn sitter i baksätena och använder barnsäkerhetssystem.

Innan ett barn kan använda säkerhetsbälten ska du välja ett barnsäkerhetssystem som är lämpligt för dess ålder och se till att det använd-

der det. Läs bruksanvisningarna för de aktuella barnsäkerhetsprodukt-erna.

52 Stolar, säkerhetsfunktioner

Monteringsplatser för barnsäkerhetssystem

Godkända alternativ för montering av barnsäkerhetssystem

Vikt- och åldersklasser	På det främre passagerarsätet På ytterplatserna bak På mittplatsen bak aktiverad airbag inaktiverad airbag
Grupp 0: upp till 10 kg eller ungefär 10 månader	X	U^1	U^2	U
Grupp 0+: upp till 13 kg eller ungefär 2 år	X	U^1	U^2	U
Grupp I: 9 till 18 kg eller ungefär 8 månader till 4 år	X	U^1	U^2	U
Grupp II: 15 till 25 kg eller ungefär 3 till 7 år	XX U U
Grupp III: 22 till 36 kg eller ungefär 6 till 12 år	XX U U

1 = Endast om det främre passagerarsätets airbagsystem är inaktiverat. Om barnsäkerhstssystem fästs med ett tre-punktsbälte måste du ställa sätets höjdinställning i det högsta läget och se till att bilens säkerhetsbälte går framåt från den övre fästpunkten.
^2 = Barnstol finns med ISOFIX och Top-Tether-fästen.
U = Universellt användbart med trepunktsbälte.
X = Inget barnsäkerhetssystem är tillåtet i denna viktklass.

Godkända alternativ för montering av ett ISOFIX barnsäkerhetssystem

Viktklass Storleksklass Fäste	På det främre passagerar-sätet På ytterplatserna bak På mittplatsen bak
Grupp 0: upp till 10 kg E ISO/R1 X	IL^1	X
Grupp 0+: upp till 13 kg E ISO/R1 X	IL^1	X
D ISO/R2 X	IL^1	X
C ISO/R3 X	IL^1	X
Grupp I: 9 till 18 kg D ISO/R2 X	IL^1	X
C ISO/R3 X	IL^1	X
B ISO/F2 X IL, IUF X
B1 ISO/F2X X IL, IUF X
A ISO/F3 X IL, IUF X

IL = Lämplig för vissa ISOFIX säkerhetssystem till de bilspecifika kategorierna "restricted" eller "semi-universal". ISOFIX-säkerhetssystemet måste vara godkänt för den specifika biltypen.
IUF = Lämplig för ISOFIX framåtriktade barnsäkerhetssystem i kategorin universal som är godkänd för användning i denna viktgrupp.
X = Inget ISOFIX barnsäkerhetssystem är godkänt i denna viktklass.
1 = Flytta framsätet så längt fram det går eller flytta det framåt tills barnsäkerhetssystemet inte har någon kontakt med framsätets ryggstöd.

54 Stolar, säkerhetsfunktioner

ISOFIX storleksklass och barnstol

A - ISO/F3 = Framåtriktat barnsäkerhetssystem för barn med maximal storlek i viktklassen 9 till 18 kg.
B - ISO/F2 = Framåtriktat barnsäkerhetssystem för mindre barn i viktklassen 9 till 18 kg.
B1 - ISO/F2X = Framätriktat barnsäkerhetssystem för mindre barn i viktklassen 9 till 18 kg.
C - ISO/F3 = Bakåtriktat barnsäkerhetssystem för barn med maximal storlek i viktklassen upp till 18 kg.
D - ISO/R2 = Bakåtriktat barnsäkerhetssystem för mindre barn i viktklassen upp till 18 kg.
E - ISO/R1 = Bakåtriktat barnsäkerhetssystem för unga barn i viktklassen upp till 13 kg.

Isofix barnsäkerhetsystem

Fäst ISOFIX barnsäkerhetssystem som är godkända för bilen i ISOFIX-fästbyglarna. Bilspecifika lägen för ISOFIX barnsäkerhetssystem är markerade med IL i tabellen.

ISOFIX fästbyglar indikeras med en dekal på ryggstöden.

Top-tether barnsäkerhetssystem

Top-tether-fästöglor är märkta med symbolen på bagagerummets in-synsskydd.

Öppna fästöglans lock (krav), marke- rad med barnstolssymbolen.

Förutom ISOFIX-fästena fäster du också Top-tether-remmen vid Top-tether-fästöglan. Dess bälte måste löpa mellan nackskyddets två styrstänger.

Lägen för ISOFIX barnsäkerhets- system i kategorin universell är mar- kerade med IUF i tabellen.

Förvaring

Förvaringsfack 56

Lastrum 58

Lasthållare 64

Lastningsinformation 65

Förvaringsfack

⚠ Varning

Förvara inte tunga eller vassa föremål i förvaringsfacken. I så fall kan förvaringsfackens lock öp-pnas och personerna i bilen kan skadas av föremål som kastas om-kring vid hård inbromsning, plöts-lig riktningsförändring eller en olycka.

Förvaringsfack i instrumentpanelen

Förvaringsfack i instrumentpanelens överdel

Dra i handtaget för att öppna locket.

Förvaringsfack under belysningsströmställaren

Dra i handtaget för att öppna facket.

Handskfack

Dra i handtaget för att öppna. Det går att låsa handskfacket med bil- ens nyckel.

⚠ Varning

För att minska risken för skador vid en olycka eller hastigt stopp ska luckan till handsfacket hållas stängd under körning.

Mugghållare

Mugghållarna är placerade i mittkonsolen.

Fler mughållare finns i det bakre armstödet när det är nerfällt.

Solglasögonfack

Fäll ner för att öppna. Använd inte detta utrymme för att för- vara tunga föremål.

Förvaring i armstödet

Förvaring i armstödet fram

Tryck på spaken för att skjuta armstödet och fälla upp det.

Lastrum

Fälla ner baksätets ryggstöd

Ryggstödet bak är uppdelat i två delar. Båda delarna kan fällas ner.

Tryck ner nackstöden genom att trycka på spärrhaken.

Fäll upp armstödet bak.

Dra i frigöringsspaken på en eller båda sidor och fäll ner ryggstöden på sätesdynan.

Placera säkerhetsbältena för de yttre sätena i bältesstyrningarna innan sätenas ryggstöd fälls upp.

Fäll upp ryggstöden till upprätt läge och ta ut säkerhetsbältena från bältesstyrningarna.

Lås sätenas ryggstöd på plats genom att trycka på ryggstödets övre del tills det hörbart snäpper fast.

Dra ryggstöden framåt igen för att kontrollera att det sitter ordentligt fast.

Ryggstöden har inte gått i ingrepp förrän de röda märkena på båda sidorna nära frigöringsspaken inte är synliga.

Sätt in alla säkerhetsbälten i sina ur- tag om säkerhetsbältena inte rullas upp automatiskt.

Säkerhetsbältet i mitten bak kan lå- sas när du fäller upp ryggstödet. Om det händer, släpp tillbaka bältet hela vägen och börja om igen.

Fäll aldrig ned ryggstödet om det mittre bakre säkerhetsbältet är ihopknäppt eller utdraget.

Väskkrok

Använd väskkroken endast för lätta föremål.

Förvaringsutrymme bak

På kombiversionen finns ett fack bakom baksätena.

Ta bort facet

Tryck facket uppåt i framänden för att lossa det.

Dra facket bakåt och ta bort det.

Montera packet

Lägg i facket i de bakre sidostyrningarna och fäll det neråt.

Insynsskydd lastrum

Lägg inga föremål på skyddet.

60 Förvaring

5-dörrars kombikupé

Demontering

Lossa fästremmarna från bakluckan.

Lyft skyddet baktill och skjut framde- len uppåt.
Ta bort skyddet.

Påtagning

Lägg i skyddet i sidostyrningarna och fäll det neråt. Fäst fästremmarna på bakluckan.

Kombi

Dra för skyddet

Dra skyddet bakåt med handtaget så att det spärras i fästena på sidan.

Öppna skyddet

Dra i handtaget vid skyddets ände bakåt och nedåt. Skyddet rullas ihop automatiskt.

Skyddet i övre läge

Dra handtaget i skyddets ände nedåt. Skyddets bakkant styrs automatiskt uppåt.

Ta bort skyddet

Öppna insynsskyddet.
Tryck spärren inåt och lyft skyddet. Ta bort skyddet.

Montera skyddet

Sätt i skyddet i sidohållaren. Tryck spärren på den andra sidan av skyddet inåt och håll. Sänk skyddet och låt spärren aktiveras.

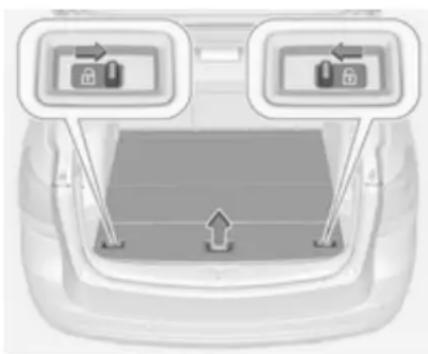

Lucka till förvaringsutrymme under lastrumsgolv

Lastrumsmellanskiva, kombi

Lås upp det bakre golvskyddet genom att trycka båda spärrarna inåt. Lyft skyddet genom att dra i handtaget. Fäll ihop och placera skivan bakom baksätena.

62 Förvaring

Lastsäkringsöglor

Lastsäkringsöglorna är till för att förhindra att föremål glider, t.ex. med spännband eller bagagenät.

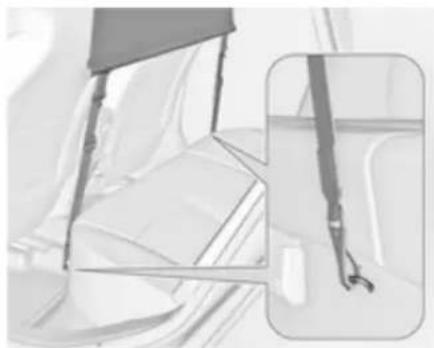

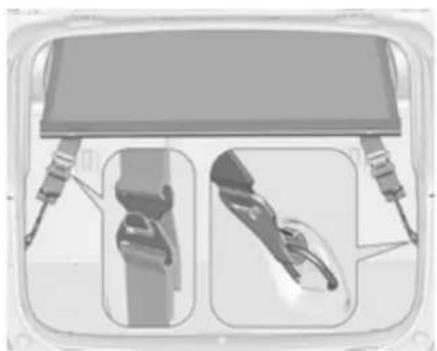

Skyddsnät

Skyddsnätet finns för kombi och kan monteras bakom baksätena, eller om de bakre ryggstöden är nedfällda, bakom framsätena.

Personer får inte färdas bakom skyddsnätet.

Montering
Bakom bakomsätena

Sätt fast den nedre kroken med öppningen pekande bakåt i öglan i höger och vänster sidovägg. Justera längden på skyddsnätets band genom att fästa den övre kroken i bandets öglor. Håll remmen spänd när stången monteras.

Bakom framsätena

Sätt fast bandet i öglorna under bak- sätesdynan.

Fäll ryggstöden framåt.

Flytta framsätena framåt för att minska spänningen om det behövs.

Montering av stången

I takramen finns det två monterings-öppningar: häng in nätstången på ena sidan och spärra den, tryck ihop stången, häng in den på andra sidan och spärra den.

Lastrum 58.

Demontering

Haka loss skyddsnätets stänger från fästena i takramen. Lossa banden från öglorna. Rulla ihop nätet och fäst med ett band.

Det borttagna skyddsnätet kan förvaras under lastrummets mellanskiva 61.

Varningstriangel

4-dörrars

Fäst varningstriangeln med kardborrebandet.

5-dörrars halvkombi

Placera varningstriangeln i förvaringsfacket under det bakre golvlocket.

Kombi

Fäll ned banden. Förvara varnings-triangeln i utrymmet bakom rem-marna på bakluckans insida.

64 Förvaring

Första hjälpen-sats

4-dörrars

Placera första hjälpen-satsen i nätet på höger sida av bagageutrymmet.

5-dörrars halvkombi

Placera första hjälpen-satsen i förvaringsfacket under det bakre golvlocket.

Kombi

Fäll ned bandet. Placera första hjälpen-satsen i utrymmet bakom en rem på bakluckans insida.

Lasthållare

Av säkerhetsskäl och för att undvika skador på taket rekommenderas en lasthållare som är godkänd för bilen.

Följ monteringsanvisningarna och ta bort lasthållaren när den inte används.

Lastningsinformation

■ Tunga föremål i bagagerummet ska placeras mot ryggstöden. Se till att ryggstöden är ordentligt spärrade. Om föremål kan staplas ska de tyngre föremålen placeras underst.
■ Säkra föremål med spännband i lastsäkringsöglorna ➔ 62.
■ Säkra föremål i bagagerummet för att förhindra att de glider omkring.
■ Vid transport av föremål i bagage-utrymmet får ryggstöden i baksätet inte vara lutade framåt.

■ Låt inte lasten skjuta upp över ryggstödens överkant.
- Placera inte några föremål på bagagerummets skydd eller instrumentpanelen och täck inte över sensorn längst upp på instrumentpanelen.
■ Lasten får inte hindra användningen av pedaler, parkeringsbromsen och växelväljaren eller begränsa förarens rörelsefrihet. Förvara inga lösa föremål i kupén.
■ Kör inte med öppet bagagerum.
■ Lastförmågan är skillnaden mellan den tillåtna totalvikten (se typskylt 297) och tomvikten.
För beräkning av tomvikten fyller du i din bils data i vikttabellen på sidan 3.
Tjänstevikten inkluderar förarens vikt (68 kg), bagagets vikt (7 kg) och vikten för alla vätskor (tanken fylld till 90 %).
Specialutrustning och tillbehör ökar tomvikten.
■ Körning med taklast ökar bilens sidvindskänslighet och försämrar bil-

ens köregenskaper eftersom tyngdpunkten ligger högre. Fördela lasten jämnt och säkra den ordentligt med spännband. Anpassa ringtrycket och bilens hastighet till lastförhållandena. Kontrollera och dra åt spännbanden ofta.

Kör inte fortare än 120 km/h.

Instrument och reglage

Reglage 66

Varningslampor, mätare och in- dikatorer 71

Informationsdisplayer 81

Bilmeddelanden 87

Färddator 89

Personliga inställningar 90

Reglage Rattinställning

Frigör spaken, ställ in ratten, spärra sedan spaken och se till att den är ordentligt låst.

Justera inte ratten om bilen inte står stilla.

Rattreglage

Funktionerna i infotainmentsystemet och farthållaren kan styras med reglagen på ratten.

Se infotainmentthandboken eller avsnittet om infotainmentsystemet för ytterligare information.

Farthållare ↩ 227.

Tuta

För ett enkelt torkarslag när vindrute-torkarna är avstängda, tryck spaken neråt.

Slå inte på torkarna om det är is på rutorna.

Slå av i biltvättar.

Inställbart torkningsintervall

Torkarspaken i läget 📄.

Vrid inställningsratten för att ställa in önskat torkintervall:

kort intervall = vrid inställnings- ratten uppåt

långt intervall = vrid inställnings- ratten neråt

68 Instrument och reglage

Torkautomatik med regnsensor

= Torkautomatik med regnsensor

Regnsensorn känner av vattenmängden på rutan och styr vindrute-torkarens intervall automatiskt. Efter aktivering av regnsensorläget eller justering av regnsensorns känslighet bekräftas den nya inställningen med ett enkelt torkarslag.

Inställbar känslighet för regnsensorn

Vrid inställningsratten för att ställa in känsligheten:

låg känslighet = vrid inställnings- ratten neråt

hög känslighet = vrid inställningsratten uppåt

Håll sensorn fri från damm, smuts och is.

Vindrutespolare

Tryck på spaken. Spolarvätska sprutas på vindrutan och torkaren torkar några gånger.

Bakrutetorkare/bakrutespolare

Tryck på vippströmställaren för att aktivera bakrutetorkaren:

övre läget = kontinuerlig funk- tion

nedre läget = intervallfunktion mittre läget = av

Tryck på spaken. Spolarvätska spolas på bakrutan och torkaren sveper några gånger.

Slå inte på torkarna om det är is på bakrutan.

Slå av i biltvättar.

Bakrutetorkaren kopplas in automatiskt när backen läggs i om vindrute-torkarna är inkopplade.

Aktivering eller deaktivering av denna funktion kan ändras på menyn Inställningar i Info-Display.

Personliga inställningar ➔ 90.

Bakrutespolaren deaktiveras när vätskenivån är låg.

Utomhustemperatur

Sjunkande temperatur visas omedelbart, stigande med fördröjning.

Klocka

Tid och datum visas i Info-Display.

70 Instrument och reglage

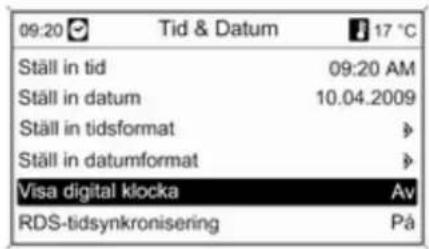

Inställning av datum och tid

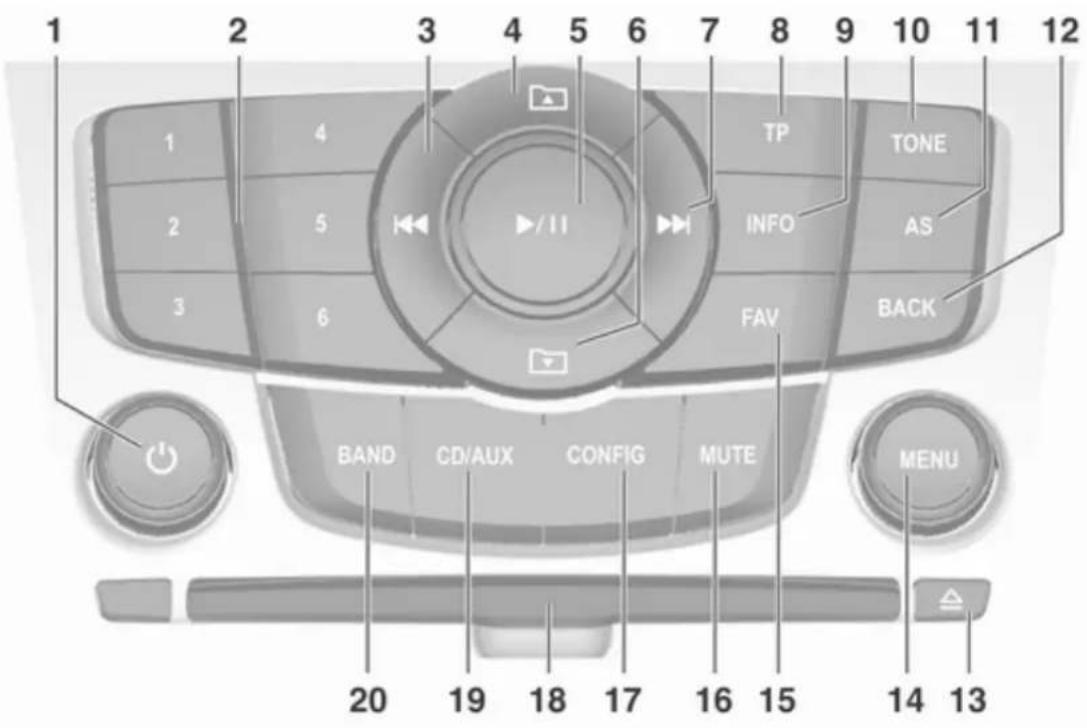

CD 300, CD 400, Navi 600

Tryck på knappen CONFIG. Menyn Inställningar visas.

Välj Tid & Datum.

Personliga inställningar ➔ 90.

Inställningar för tid och datum kan justeras.

Ljudanläggning, MyLink textbaserat system, MyLink ikonbaserat system med NAVI

Se infotainmentthandboken för mer information.

Eluttag

12V eluttag är placerade i främre och bakre golvkonsolen.

Kombi: Ett 12 V-eluttag är placerat på vänster sidovägg i lastrummet.

Den högsta effektförbrukningen får inte överstiga 120 watt.

När tändningen är frånslagen är eluttaget inaktiverat. Dessutom inaktiveras eluttaget vid låg batterispänning.

Anslut inga strömavgivande tillbehör, t.ex. laddare eller batterier.

Skada inte anslutningarna genom användning av olämpliga anslutningsdon.

Stopp/start-system ➔ 216.

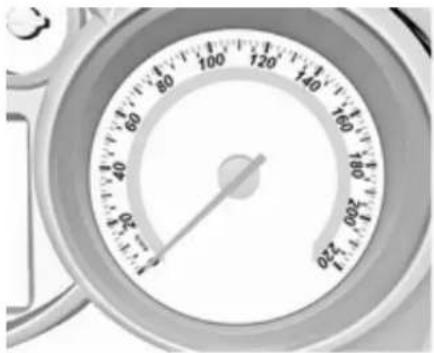

Varningslampor, mätare och indikatorer Hastighetsmätare

Den nedre raden visar den körda sträckan.

Trippmätare

Den övre raden visar den registrerade körsträckan sedan den senaste nollställningen (maxvärde 1999,9). När den registrerade körsträckan när 1999,9 slår trippmätaren automatiskt över till 0, utan att den nollställts.

För att återställa, tryck på och håll in nollställningsknappen i några sekunder med tändningen på.

Varvräknare

Kör, om möjligt, med lågt motorvarvtal på varje växel.

Se upp

Om visaren befinner sig i varningsfältet har det högsta tillåtna varvtalet överskridits. Detta innebär fara för motorn.

72 Instrument och reglage

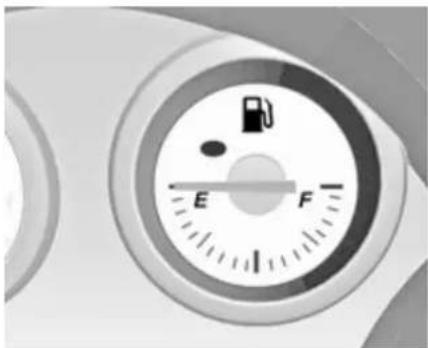

Bränslemätare

Visar bränslenivån i tanken.

Kontrollampan ● lyser om nivån i tanken är låg. Tanka omedelbart!

Låt aldrig tanken bli tom.

På grund av det bränsle som finns kvar i tanken kan påfyllningsvolymen vara mindre än den specificerade tankvolymen.

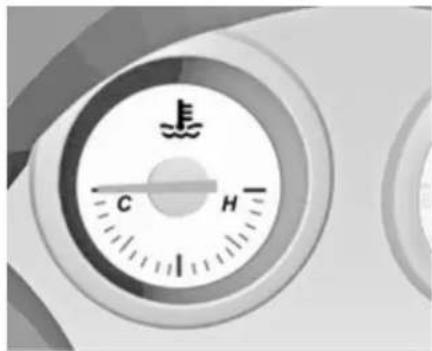

Temperaturmätare motorkylvätska

det vänstra = motorns drifttemperatur har ännu inte uppnätts området det mittre = normal drifttemperatur området det högra = temperaturen för hög. området

Se upp

Om motorns kylvätsketemperatur är för hög stannar du bilen och stänger av motorn. Fara för motorn. Kontrollera kylvätskenivån.

Servicedisplay

Oljelivslängdssystem för dieselmotorer

När är det dags att byta motorolja?

Den här bilen har ett datorsystem som visar när det är dags att byta motorolja och oljefilter. Detta baseras på motorvarvtal och motortemperatur, inte på körsträcka. Beroende på körförhållandena kan den körsträcka vid vilken ett oljebyte indikeras variera avsevärt.

För att oljelivslängdssystemet ska fungera på rätt sätt måste systemet nollställas varje gång oljan byts. När systemet har beräknat att oljelivslängden har minskat, visar det att ett oljebyte behövs. CodE 82 visas i

förarinformationscentralen. Byt oljan så snart som möjligt inom en sträcka på 1 000 kilometer.

Om du kör under idealiska förhållanden är det möjligt att oljelivslängdssystemet inte indikerar ett oljebyte på över ett år. Motoroljan och oljefiltret måste bytas minst en gång per år och samtidigt måste systemet nollställas. Din återförsäljare har utbildad servicepersonal som kan utföra detta arbete och nollställa systemet.

Det är också viktigt att regelbundet kontrollera oljenivån och fylla på vid behov. Om systemet nollställs av misstag ska oljan bytas 5 000 km efter det senaste oljebytet. Kom ihåg att nollställa oljelivslängdssystemet när oljan har bytts.

Visning av återstående oljelivslängd

Den återstående oljelivslängden visas i förarinformationscentralen av kontrollampan, följt av ett procentvärde som visar den återstående livslängden. För att se detta slår du på tändningen utan att starta motorn.

Förarinformationscentral 81.

Serviceinformation ↩ 287.

Nollställning av oljelivslängdssystemet

Systemet ska nollställas när motoroljan byts så att det kan beräkna nästa oljebyte. För att nollställa oljelivslängdssystemet gör du något av följande:

■ Med ett diagnosverktyg:
Din verkstad nollställer systemet med detta verktyg när motoroljan har bytts.

■ Med SET/CLR-knappen på bilar med mellannivådisplay:

Tryck på MENU-knappen på blinkersspaken för att välja Inställningar. Vrid på inställningsratten tills menyn med den återstående oljelivslängden visas. Tryck in SET/CLR-knappen i några sekunder med tändningen på. Om CodE 82 fortfarande visas i förarinformationscentralen efter att motorn startats har oljelivslängds-systemet inte nollställts. Upprepa proceduren.

74 Instrument och reglage

Kontrollampor

Kontrollamporna som beskrivs finns inte i alla bilar. Beskrivningen gäller för alla instrumentvarianter. När tändningen är på tänds de flesta kontrollamporna kort som ett funktionstest.

Kontrollampornas färger betyder:

Kontrollampan lyser en kort stund när parkeringsljustet är på.

Blinkar

Kontrollampan blinkar när blinkers eller varningsblinkers är på.

Snabb blinkning: fel på en blinkers-lampa eller en tillhörande säkring.

Glödlampsbyte ➔ 252. Säkringar ➔ 261.

Blinkers ↩ 102.

Bältespåminnare

Bältespåminnare för framsätena

för förarsätet lyser eller blinkar rött.

^2 för passagerarsätet fram lyser eller blinkar rött när någon sitter i sätet.

Lyser

I 4 sekunder efter att tändningen har slagits på, i 100 sekunder efter att motorn har startats eller efter att en viss körsträcka respektive hastighet har nätts, tills säkerhetsbältet har spänts fast.

Blinkar

I 100 sekunder efter att motorn har startats eller en viss körsträcka respektive hastighet har nätts, tills säkerhetsbältet har spänts fast.

Påtagning av säkerhetsbältet 42.

Airbag och bältessträckare

lyser rött.

När tändningen slås på lyser kon- trollampan i cirka 4 sekunder. Om den inte lyser, inte slocknar efter

4 sekunder eller lyser under körning finns det en störning i bältessträckaren eller i airbagsystemet. Systemen utlöses då eventuellt inte vid en olycka.

Utlösta bältessträckare eller airbags visas genom att kontrollampan lyser konstant.

⚠ Varning

Låt omedelbart en verkstad åtgärda orsaken till störningen.

Airbagsystem, bältessträckare 44, 41.

^2 för passagerarairbagen fram lyser gult.

När kontrollampan lyser aktiveras passagerarairbagen fram.

^2 för passagerarairbagen fram lyser gult.

När kontrollampan lyser deaktiveras passagerarairbagen fram.

Laddningssystem

- + lyser eller blinkar rött.

Kontrollampan tänds när tändningen kopplas in. Den slocknar kort efter att motorn har startats.

Om lampan lyser när motorn är igång

Stanna, stäng av motorn. Batteriet laddas inte. Motorkylningen kan vara skadad. Vid dieselmotor kan bromsservons effekt upphöra. Uppsök en verkstad för att få hjälp.

Felindikeringslampa

lyser eller blinkar gult.

Kontrollampan tänds när tändningen kopplas in. Den slocknar kort efter att motorn har startats.

Se upp

Varningslampan signalerar att bilen har ett problem som kräver din uppmärksamhet. Körning när felindikeringslampan lyser eller blinkar kan skada emissionskontrollsystemet och kan påverka bilens bränsleekonomi samt dess köregenskaper. Uppsök en verkstad för att få hjälp. Vi rekommenderar att du uppsöker en auktoriserad reparatör.

Bilen behöver service snart

Lyser gult när bilen behöver service.

Den tänds tillsammans med en varningskod.

Bilmeddelanden ➔ 87.

Broms- och kopplingssystem

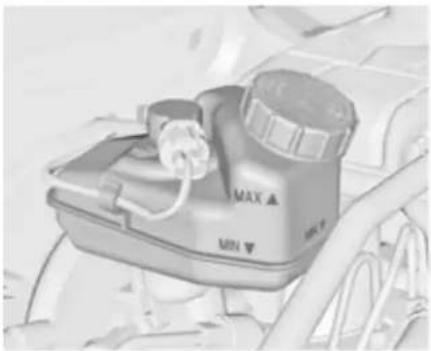

Broms- och kopplingsvätskenivå

LYser rött.

Lyser när parkeringsbromsen är släppt om nivån för broms-/kopplings-vätska är för låg eller om det finns ett fel i bromssystemet ➔ 249.

⚠ Varning

Stanna. Avbryt körningen omedelbart. Uppsök en verkstad för att få hjälp.

Lyser när tändningen har slagits på om den manuella parkeringsbromsen är åtdragen ➔ 225.

Tryck ned pedalen

blinkar gult.

Kopplingspedalen behöver trampas ner för att starta motorn. Stopp/start-system ➔ 216.

Låsningsfritt bromssystem (ABS)

(ABS) lyser gult.

Lyser under några sekunder när tändningen har slagits på. Systemet är driftklart när kontrollampan släcks.

Om kontrollampan inte slocknar efter några sekunder, eller om den lyser under körning, finns det en störning i ABS-systemet. Bromssystemet fungerar fortfarande, men utan ABS-reglering.

Låsningsfritt bromssystem ↩ 224.

Uppväxling

När uppväxling rekommenderas för att spara bränsle lyser ⬆ grönt som kontrollampa eller visas som en symbol i förarinformationscentret med högnivådisplay.

Servostyrning

◦! lyser gult.

Tänds när servostyrningen har minskad effekt

Servostyrningseffekten är nedsatt på grund av att systemet är överhettat. Kontrollampan släcks när systemet har svalnat.

Stopp/start-system ➔ 216.

Tänds när servostyrningen är inaktiverad

Fel i servostyrningssystemet. Uppsök en verkstad för att få hjälp.

Tänds efter strömavbrott

Rattvinkelsensorn måste kalibreras för att servostyrningen ska fungera.

■ För automatisk kalibrering kör man rakt fram med konstant, låg hastighet.
■ Om kontrollampan förblir tänd, vrid ratten från ändläge till ändläge för manuell kalibrering.

Kontrollampan släcks när systemet fungerar igen.

Parkeringshjälp ultraljud

P▲ lyser gult.

Störning i systemet

eller

Störning på grund av att sensorerna är täckta av smuts, is eller snö eller

Störningar på grund av externa ultraljudskällor. När störningskällan har avlägsnats kommer systemet att fungera normalt.

Låt en verkstad åtgärda orsaken till felet i systemet.

Ultraljudssensorer för parkerings-hjälp ➔ 228.

Elektronisk stabilitetskontroll av

^9 lyser.

Lyser när systemet är deaktiverat.

Elektronisk stabilitetsreglering och drivkraftsreglering

Lyser eller blinkar gult.

Lyser

Det finns ett fel i systemet. Det är möjligt att köra vidare. Körstabiliteten kan försämras beroende på vägbanans beskaffenhet.

Låt en verkstad åtgärda orsaken till störningen.

Blinkar

Systemet är aktivt inkopplat. Motor-effekten kan minskas och bilen kan automatiskt bromsas in något.

Elektronisk stabilitetsreglering 226, drivkraftsreglering 225.

Lyser när systemet är deaktiverat.

Förglödning

00 lyser gult.

Lyser när förglödningen är aktiverad. Den kopplas endast in vid låga utomhustemperaturer.

Tänds eller blinkar om dieselpartikel-filtret kräver rengöring och de hittillsvarande körförhållandena inte har tillåtit automatisk rengöring. Fortsätt köra och låt om möjligt inte motorns varvtal sjunka under 2 000 varv per minut.

- släcks när självrengöringen har slutförts.

Dieselpartikelfilter ➔ 219, stopp-start-system ➔ 216.

Övervakningssystem för däcktryck

(1) lyser eller blinkar gult.

Lyser

Lågt däcktryck. Stanna omedelbart och kontrollera däcktrycket.

Blinkar

Störning i systemet eller hjul utan monterad trycksensor (t.ex. reserv-hjul). Efter 60–90 sekunder lyser kontrollampan med fast sken. Uppsök en verkstad för att få hjälp.

Motoroljetryck

lyser rött.

Kontrollampan tänds när tändningen kopplas in. Den slocknar kort efter att motorn har startats.

Om lampan lyser när motorn är igång

Se upp

Motorsmörjningen kan vara avbruten. Risk för motorskador eller blockering av drivhjulen.

1. Tryck ner kopplingspedalen.
2. Placera växellådan i friläge, ställ växelväljaren på N.

80 Instrument och reglage

1. Försök att komma ut ur trafikströmmen så fort som möjligt utan att hindra andra bilar.
2. Slå av tändningen.

Varning

När motor är avstängd krävs betydligt större kraft för bromsning och styrning. Under ett Autostop fortsätter bromsservon att fungera som normalt.

Ta inte ut nyckeln förrän bilen står stilla, i annat fall kan rattlåset oväntat spärras.

Kontrollera oljenivån innan du uppsöker en verkstad för hjälp ➔ 246.

Låg bränslenivå

- lyser gult.

Lyser när bränslenivån i tanken är för låg.

Katalysator ➔ 220.

Luftning av dieselbränslesystem → 251.

Startspärr

lyser eller blinkar gult.

Störning i det elektroniska startspärr- systemet. Motorn kan inte startas.

Trampa på fotbromsen

blinkar gult

Blinkar när broms- eller kopplingspedalen behöver trampas ned för att det ska gå att starta bilar med elektroniskt nyckelsystem ➔ 22.

Ytterbelysning

⇒ ≡ lyser grönt.

Lyser när ytterbelysningen är på 100.

Helljus

ED lyser blätt.

Lyser när helljuset är på och vid användning av ljustutan ➔ 101.

Dimljus

≠D lyser grönt.

Lyser när dimljusen fram är på 103.

Dimbakljus

¶ lyser gult.

Lyser när dimbakljuset är på 103.

Regnsensor

lyser grönt.

Lyser när den automatiska regnsensorn är aktiverad ➔ 67.

Farthållare

© lyser vitt eller grönt.

Lyser vitt

Systemet är på.

Lyser grönt

En viss hastighet sparas.

Farthållare ↩ 227.

Motorhuv öppen

→ lyser gult.

Den tänds när motorhuven är öppen.

Stopp/start-system ↩ 216.

Dörr öppen

lyser rött.

Lyser vid öppna dörrar eller öppen baklucka.

Informationsdisplayer Förarinformationscentral

Förarinformationscentralen (DIC) är placerad på instrumentgruppen och den är tillgänglig som mellannivådisplay eller högnivådisplay.

I mellannivådisplayen kan följande huvudmenyer väljas genom att trycka på knappen MENU:

■ Inställningar

■ Färddator

I högnivådisplayen kan följande menyerna väljas genom att trycka på knappen MENU. Menysymbolerna visas på displayens översta rad:

■ Inställningar
■ /: \ Färddator
■ ECO ECO-information meny

En del av de funktioner som visas skiljer sig åt mellan körning och stillastående, och en del funktioner är bara aktiva när bilen körs.

Personliga inställningar ➔ 90.

82 Instrument och reglage

Välja menyer och funktioner Menyerna och funktionerna kan väl- jas med knapparna på blinkers- spaken.

Tryck på knappen MENU för att växla mellan menyerna eller återgå från en undermeny till nästa högre menynivå.

Vrid inställningsratten för att markera ett menyalternativ eller för att ställa in ett numeriskt värde.

Tryck på knappen SET/CLR för att välja en funktion eller för att bekräfta ett meddelande.

Inställningar

På mellannivådisplayen trycker du på MENU-knappen för att välja Inställningar och på högnivådisplayen väljer du 📄.

Vrid inställningsratten för att välja en undermeny. Tryck på knappen SET/CLR för att bekräfta.

Följ instruktionerna på undermenyn.

■ Enhet: De visade enheterna kan ändras
■ Däcktryck: kontrollerar lufttrycket i alla däck vid körning ➔ 268

Färddator

På mellannivådisplayen trycker du på MENU-knappen för att välja Färddator eller välj /: \ på högnivå- displayen.

Vrid inställningsratten för att välja en undermeny. Tryck på knappen SET/CLR för att bekräfta.

■ Trippmätare 1
■ Trippmätare 2

Trippmätare 2 är endast tillgänglig på högnivädisplayen.

För bilar med färddator finns fler undermenyer tillgängliga.

Tryck på knappen MENU för att välja ECO på den övre raden på högnivå- displayen.

Vrid inställningsratten för att välja en undermeny. Tryck på knappen SET/CLR för att bekräfta.

Undermenyerna är:

- Växelindikering: Aktuell växel visas i en pil. Kodtexten ovan rekommenderar uppväxling för bränslebesparing.

Eco-indexdisplay: Den aktuella bränsleförbrukningen anges på en segmentdisplay. För ekonomisk körning, anpassa din körstil för att hålla de fyllda strecken inom Eco-området. Ju fler streck som fylls, desto högre bränsleförbrukning. Samtidigt anges det aktuella för-brukningsvärdet.

■ Storförbrukare: En lista över de största förbrukarna som är påslagna för tillfället visas i fallande ordning. Möjlig bränslebesparing visas. En avstängd elförbrukare försvinner från listan och förbrukningsvärdet uppdateras.

84 Instrument och reglage

■ Förbrukning: Visar den genomsnittliga förbrukningsutvecklingen under en sträcka på 50 km. De ifyllda strecken visar förbrukningen i steg om 5 km och visar terrängens eller körbeteendets inverkan på bränsleförbrukningen.

Graphic-Info-Display, Colour-Info-Display

Beroende på bilens konfiguration har den en

■ Graphic-Info-Display eller
■ Colour-Info-Display med pekskärm.

Graphic-Info-Display

Beroende på infotainmentsystemet finns Graphic-Info-Display i tre versioner.

CD 300:

CD 400:

20153

Ljudsystem:

Menyer och inställningar är tillgängliga via displayen.

Din Graphic-Info-Display visar:

■ tid ➔ 69
■ yttertemperatur ➔ 69
■ datum ↩ 69
■ inställningar för elektronisk klimatreglering ➔ 207
■ Infotainmentsystem, se beskrivning av infotainmentsystemet
■ personliga bilinställningar ➔ 90

Så här använder du infotainmentsystemen CD 400 och CD 300

Tryck på knappen CONFIG: Menysidan Inställningar visas.

Vrid ratten MENU för att välja en in- ställning eller ett värde.

Tryck på ratten MENU för att bekräfta en inställning eller ett värde.

Tryck på knappen BACK för att lämna en meny.

Så här använder du infotainmentsystemet Audio system Tryck på CONFIG-knappen för att visa Systeminställningsmenyn.

Vrid ratten MENU-TUNE för att välja en inställning eller ett värde.

Tryck på ratten MENU-TUNE för att bekräfta en inställning eller ett värde.

Tryck på knappen BACK för att lämna en meny.

Colour-Info-Display

Beroende på infotainmentsystemet finns Colour-Info-Display i tre versioner.

Navi 600:

Menyer och inställningar är tillgängliga via displayen.

Colour-Info-Display visar följande i färg:

■ tid ↩ 69
■ yttertemperatur ➔ 69
■ datum ➔ 69
■ inställningar för elektronisk klimatreglering ➔ 207
■ Infotainmentsystem, se beskrivning i infotainmentsystemets bruksanisning
■ personliga bilinställningar ➔ 90

Vilken information som visas och hur den visas beror på bilens utrustning och gjorda inställningar.

Så här använder du infotainmentsystemet Navi 600

Vrid ratten Menu för att markera ett menyalternativ eller för att ställa in ett numeriskt värde.

Tryck på ratten Menu för att välja eller aktivera det markerade alternativet, för att bekräfta ett inställt värde eller för att aktivera eller inaktivera en systemfunktion.

Tryck på BACK för att lämna en meny.

Så här använder du det textbaserade infotainmentsystemet MyLink

Tryck på ⏻: Menysidan settings visas.

Tryck på önskat menyalternativ på skärmen för att välja och bekräfta.

Tryck på ⇔ för att lämna en meny.

Så här använder du infotainmentsystemet MyLink med NAVI

Tryck på CONFIG-knappen för att visa Systeminställningsmenyn.

Vrid ratten Menu/SEL för att välja en inställning eller ett värde.

Tryck på Menu/SEL för att bekräfta en inställning eller ett värde.

Tryck på knappen BACK för att lämna en meny.

Infotainmentsystemet kan också styras med hjälp av pekskärmsknapparna.

Bilmeddelanden

Meddelanden lämnas via förarinformationscentralen (DIC), Info-Displayen eller som varnings- och signalsummers. Bekräfta varningsmeddelanden med felfunktionsknappen. Uppsök vid behov en verkstad för att få hjälp.

Bilmeddelanden i mellannivådisplayen

Bilmeddelandena visas som kodnummer.

Nr Bilmeddelande

2 Ingen fjärrkontroll upptäckt, trampa ner kopplingspedalen för en omstart.
5 Rattstången är låst
25 Fel vänster blinker fram
26 Fel vänster blinker bak
27 Fel höger blinker fram
28 Fel höger blinker bak
35 Byt batteriet i fjärrkontrollen
48 Rengör varningssystemet för döda vinkeln
54 Vatten i diselbränslefiltret
65 Stöldförsök
67 Rattlåset behöver service
75 Luftkonditioneringen behöver service
76 Utför underhåll på varningssystemet för döda vinkeln

Nr Bilmeddelande

79 Fyll på motorolja ➔ 246
81 Växellådan behöver service
82 Byt motorolja snart
84 Motoreffekten är reducerad
89 Motorelektronik, växellådselektronik, startspärr, dieselbränslefilter
91 Ingen fjärrkontroll upptäckt, ändra den elektroniska nyckelns läge eller använd det uttag som finns i mittkonsolen
92 Ingen fjärrkontroll upptäckt, trampa ner kopplingen för att starta om
94 Växla till parkeringsläge
95 Airbagen behöver service
134 Fel på parkeringshjälpen, rengör stötfångare
136 Gör service på parkerings-hjälpen

88 Instrument och reglage

Bilmeddelanden i högnivådisplayen

Bilmeddelandena visas som text. Följ instruktionerna i meddelandena.

Systemet visar meddelanden när det gäller följande ämnen:

■ Vätskenivåer
■ Stödlarm
■Bromsar
■ Drivsystem
■ Körsystem
■ Farthållare
■ Registreringssystem

■ Belysning, glödlampsbyte
■ Torkar-/spolarsystem
■ Dörrar, fönster
■ Radiofjärrkontroll
■ Säkerhetsbälten
■ Airbagsystem
■ Motor och växellåda
■ Ringtryck
■ Dieselpartikelfilter
■ Batteri

Varningsljud

■ Om säkerhetsbältet inte har tagits på.
■ Om en viss hastighet överskrids med parkeringsbromsen åtdragen.
■ Om en varningskod visas i förarinformationscentralen.
■ Om parkeringshjälpen upptäcker ett föremål.

Om bilen är parkerad och/eller en dörr öppnas

■ Om nyckeln är i tändningslåset.
■ Vid tänd ytterbelysning.

Under ett Autostop

■ Om förardörren öppnas.

Färddator

Menyerna och funktionerna kan väljas med knapparna på blinkers-spaken ➔ 81.

På mellannivådisplayen trycker du på MENU-knappen för att välja Färddator eller välj /:\ på högnivå- displayen.

Vrid inställningsratten för att välja en av undermenyerna:

■ Trippmätare 1
■ Trippmätare 2 (endast högnivådisplay)
■ Räckvidd
■ Genomsnittsförbrukning
■ Momentan förbrukning
■ Genomsnittshastighet

Färddator 1 och 2

De två färddatorernas information för vägmätare, genomsnittsförbrukning och genomsnittshastighet kan nolls-

tällas oberoende av varandra, så att det går att visa olika färdinformation för olika förare.

För att återställa trycker du på knappen SET/CLR i varje läge under några sekunder.

Trippmätaren visar den registrerade sträckan sedan en återställning.

Trippmätaren räknar upp till 2000 km och startar därefter om på 0.

För att återställa trycker du på återställningsknappen eller också trycker du på knappen SET/CLR under några sekunder.

Räckvidd

Räckvidden beräknas med utgångspunkt från det aktuella innehållet i tanken och den momentana förbrukningen. Visningen utgörs av medelvärden.

Efter tankning ställs rätt räckvidd automatiskt in efter en kort stund.

När bränslenivån i tanken är låg visas ett meddelande i förarinformationscentralen.

Dessutom lyser kontrollampan ● i bränslemätaren.

Genomsnittsförbrukning

Visning av den genomsnittliga förbrukningen. Mätningen kan startas om när som helst.

För att återställa trycker du på knappen SET/CLR under några sekunder.

Momentan förbrukning

Visning av momentan förbrukning. Vid låga hastigheter visas förbrukningen per timme.

Se upp

Den momentana och genomsnittliga bränsleförbrukningen kan variera beroende på körförhållandena, körsätt och bilens hastighet.

Genomsnittshastighet

Visning av den genomsnittliga hastigheten. Mätningen kan startas om när som helst.

För att återställa trycker du på knappen SET/CLR under några sekunder.

Personliga inställningar

Bilens parametrar kan ställas in för att passa dina önskemål genom att du ändrar inställningarna i förarinformationscentralen och i Info-Displayen.

Beroende på bilens utrustning kanske en del av de funktioner som beskrivs nedan inte är tillgängliga.

Inställningar i förarinformationscentralen

Inställning av Enhet kan väljas med knapparna på blinkersspaken.

Tryck på MENU-knappen för att välja Inställningar och på högnivådisplayen väljer du 📄.

Menyn för inställning av Enhet visas. De visade enheterna kan ändras.

Tryck på SET/CLR-knappen och vrid på inställningshjulet för att välja en av enheterna.

Tryck på knappen SET/CLR för att bekräfta.

Inställningar i Graphic-Info-Displayen

CD 300/CD 400

Aktivera infotainmentsystemet och tryck på knappen CONFIG. Menyn Inställningar visas.

Följande inställningar kan väljas med knappen MENU:

■ Språk (Languages)
■ Tid & Datum
■ Radioinställningar
■ Fordonsinställningar

På motsvarande undermenyer kan följande inställningar ändras:

Språk (Languages)

Se avsnittet om klockan ➔ 69 och infotainment för mer information.

Radioinställningar

Se avsnittet om infotainment för mer information.

Fordonsinställningar

■ Klimat och luftkvalitet

Automatisk fläkthastighet: Ändrar fläkthastigheten hög / mellan / låg.

92 Instrument och reglage

Auto återcirkulation av luft: Ändrar känsligheten för AQS (luftkvalitets-sensor) låg / hög.

Automatisk avimmning: På / av (aktivera eller inaktivera automatisk avimning).

Automatisk elbakruta: På / av (aktivera eller inaktivera automatisk elbakruta).

■ Komfort & Bekvämlighet

Volym ljudsignaler: Ändra volymen för varningsljud.

Bakrutetorkare vid backning: Aktivera eller inaktivera automatisk in-koppling av bakrutetorkaren när backen läggs i.

■ Park.assist. / antikollision

Parkeringsassistans: Aktivera eller inaktivera ultraljudssensorerna.

Döda vinkel varning: Aktiverar eller inaktiverar varningssystemet för döda vinkeln.

■ Belysning

Hitta bilen belysning: Aktivera eller inaktivera instegsbelysningen.

Lämna bilen belysning: Aktivera eller inaktivera och ändra tiden för urstigningsbelysningen.

■ Dörrås

Förhindra utelåsning: Aktivera eller inaktivera funktionen automatisk dörrlåsning när en dörr är öppen.

■ Fjärrkontroll lås / start

Ljuskvittens fjärrupplåsn.: Aktivera eller inaktivera varningsblinkers-reaktionen vid upplåsning.

Kvittens vid fjärrlåsning: Aktivera eller inaktivera varningsblinkersreaktionen vid upplåsning.

Fjärrupplåsning dörrar: Ändra konfigurationen så att endast förardörren låses upp eller hela bilen låses upp vid upplåsning.

■ Återställ fabriksinställningar

Återställ fabriksinställningar: Återställ alla funktioner till standardinställningarna.

Inställningar i Graphic-Info- Displayen Ljudsystem

Tryck på CONFIG-knappen för att öppna inställningsmenyn.

Vrid MENU-TUNE-reglaget för att gå till önskad inställningsmeny och tryck sedan på MENU-TUNE-knappen.

Följande inställningar kan väljas:

■ Språk
■ Tid Datum
■ Radioinställningar
■ Bluetooth-inställningar
■ Fordonsinställningar

På motsvarande undermenyer kan följande inställningar ändras:

Språk

Se infotainmentthandboken för mer information.

Radioinställningar

Se infotainmentthandboken för mer information.

Bluetooth-inställningar

Se infotainmentthandboken för mer information.

Fordonsinställningar

■ Klimat och luftkvalitet

Automatisk fläkthastighet: Ändrar fläkthastigheten hög / mellan / låg.

Automatisk innercirkulation: Ändrar känsligheten för AQS (luftkvalitets-sensor) låg / hög.

Automatisk avimning: På/av (aktivera eller inaktivera automatisk avimning).

Automatisk elbakruta

: På / av (aktivera eller inaktivera automatisk elbakruta).

■ Komfortinställningar

Varningsljudvolym: Ändra volymen för varningsljud.

Automatisk bakrutetorkare vid backning

: Aktivera eller inaktivera automatisk inkoppling av bakrutetorkaren när backen läggs i.

■ Parkeringsassistans/krockvarnare

Parkeringshjälp: Aktivera eller inaktivera ultraljudssensorerna.

■ Yttre omgivningsbelysning

Ytterbelysning vid upplåsning:

Aktivera eller inaktivera instegsbelysningen.

Varaktighet när bilen lämnas:

Aktivera eller inaktivera och ändra tiden för urstigningsbelysningen.

■ Elmanövrerade dörren låser

Avbryt dörrlås om dörren är öppen: Aktivera eller inaktivera funktionen automatisk dörrlåsning när en dörr är öppen.

■ Fjärrlåsning, upplåsning, start

Fjärrupplåsning, återkoppling:

Aktivera eller inaktivera varnings-blinkersreaktionen vid upplåsning.

Fjärrlåsning, återkoppling: Aktivera eller inaktivera varningsblinkersreaktionen vid låsning.

Passiv dörrupplåsning: Ändra konfigurationen så att endast förardörren läses upp eller hela bilen läses upp vid upplåsning.

Larm om att fjärrkontrollen är kvar i bilen: Välj På eller Av.

■ Återställ fabriksinställningar:

Återställ alla funktioner till standardinställningarna.

Inställningar i Colour-Info- Displayen

Navi 600

Tryck på knappen CONFIG. Menyn Inställningar visas.

94 Instrument och reglage

Följande inställningar kan väljas genom att du vrider och trycker på multifunktionsknappen:

■ Språk
■ Tid & Datum
■ Radioinställningar
■ Telefoninställningar
■ Navigationsinställningar
■ Fordonsinställningar
■ Display-inställningar

På motsvarande undermenyer kan följande inställningar ändras:

Språk

Se beskrivningen av infotainment- systemet i infotainmentavsnittet.

Telefoninställningar

Se beskrivningen av infotainment- systemet i infotainmentavsnittet.

Navigationsinställningar

Se beskrivningen av infotainment- systemet i infotainmentavsnittet.

Fordonsinställningar

■ Klimat och luftkvalitet

Autom. fläkthastighet: Modifierar fläktregleringen. En ändrad inställning aktiveras när tändningen har slagits av och på igen.

AC-läge vid start: Aktivera eller in-aktivera kylningen.

Automatisk avimmning: Underlättar avimning av vindrutan genom att automatiskt välja lämpliga inställningar och automatiskt luftkonditioneringsläge.

Automatisk elbakruta: Automatisk aktivering av bakrutevärme.

■ Komfort & Bekvämlighet

Volym ljudsignal: Ändra volymen för varningsljud.

Autom. bakrutetorkare vid backning: Aktivera eller inaktivera automatisk inkoppling av bakrutetorkaren när backen läggs i.

■ Park.assist. / antikollision

Parkeringsassistans: Aktivera eller inaktivera ultraljudsparkeringshälpen.

Döda vinkel varning: Aktiverar eller inaktiverar varningssystemet för döda vinkeln.

■ Belysning

Lämna bilen belysning: Aktivera eller inaktivera och ändra tiden för urstigningsbelysningen.

Hitta bilen belysning: Aktivera eller inaktivera välkomstbelysning.

■ Dörrås

Förhindra låsning (dörrar öppna): Aktivera eller inaktivera funktionen automatisk dörrlåsning när en dörr är öppen.

■ Fjärrlåsning / Fjärrupplåsning / Fjärrstart

Ljuskvittens vid fjärrupplåsning: Aktivera eller inaktivera varnings-blinkersreaktionen vid upplåsning.

Fjärrupplåsning dörrar: Ändra konfigurationen så att endast förardörren låses upp eller hela bilen låses upp vid upplåsning.

Fjärrås dörrar igen: Aktivera eller inaktivera den automatiska omlåsningsfunktionen efter upplåsning utan att bilen öppnas.

■ Återgå till fabriksinställningar

Återgå till fabriksinställningar: Återställ alla funktioner till standardinställningarna.

Display-inställningar

Displayinställningar som kan väljas:

■ Dagläge: Optimering för dagsljusförhållanden.

■ Nattläge: Optimering för mörker.

■ Autoläge: Displayen ändrar inställt läge när bilens ljus tänds och släcks.

Inställningar i Colour-Info-Displayen

MyLink textbaserat system

När ljudet slås på, tryck på ⏰ på kontrollpanelen.

Tryck på inställningar.

Följande inställningar kan väljas:

■ tids- och datuminställningar
■ radioinställningar
■ anslutningsinställningar
■ fordonsinställningar
■ språk
■ textbläddring
■ volym för knapptryckningar
■ max startvolym
■ systemversion
■ DivX(R) VOD

På motsvarande undermenyer kan följande inställningar ändras:

tids- och datuminställningar

Se infotainmentthandboken för mer information.

radioinställningar

Se infotainmentthandboken för mer information.

anslutningsinställningar

Se infotainmentthandboken för mer information.

fordonsinställningar

■ klimat och luftkvalitet
automatisk fläkthastighet: Ändrar fläkthastigheten hög / mellan / låg.
friskluftsensor: Ändrar känsligheten för AQS (luftkvalitetssensor) låg / hög.
luftkonditioneringsläge: Av / på / senaste inställning
automatisk avimning: På / av automatisk elbakruta: På / av

■ komfort och bekvämlighet varningsljudvolym: Ändra volymen för varningsljud.
automatisk bakrutetorkare vid backning: Aktivera eller inaktivera automatisk inkoppling av bakrutetorkaren när backen läggs i.
■ kollision / avkänning
parkeringshjälp: Aktivera eller inaktivera ultraljudssensorerna.
■ belysning
fördröjd belysning: Av/ 30 sek/ 60 sek / 120 sek.
fordonets positionsljus: Välj På eller Av.
■ elmanövrerade dörren läser skydd mot oavsiktlig utlåsning: Välj På eller Av.
fördröjt dörrlås: Välj På eller Av.
■ lås, upplåsningsinställningar passiv instegsupplåsning: Välj alla dörrar/förardörr.
fjärrupplåsningslampa, återkoppling: Välj blinkande ljus/ ljus av.

fjärråslampa och signalhorn, återkoppling: Välj endast ljus/ ljus och signalhorn/ endast signalhorn/ av.

fjärrdörrupplåsning: Välj alla dörrar/förardörr.

påminnelse om att fjärrkontrollen är kvar i bilen: Välj På eller Av.

■ backkameratillval: Den här menyn visas endast när backkameran är installerad på bilen.

symboler: Välj På eller Av. riktlinjer: Välj På eller Av.

■ fabriksinställningar: Återställ inställningarna till fabriksinställningarna.

språk

Se infotainmentthandboken för mer information.

volym för knapptryckningar

Se infotainmentthandboken för mer information.

max startvolym

Se infotainmentthandboken för mer information.

systemversion

Se infotainmentthandboken för mer information.

DivX(R) VOD

Se infotainmentthandboken för mer information.

Inställningar i Colour-Info-Displayen

MyLink ikonbaserat system med NAVI

Tryck på skärmknappen Config på startsidan eller knappen CONFIG på frontpanelen för att komma till konfigurationsmenyn.

Tryck på rullningslisten tills önskat alternativ visas. Välj de inställningar du vill ändra.

■ Språk
■ Tid och datum
■ Radioinställningar
■ Telefoninställningar
■ Navigeringsinställningar
■ Fordonsinställningar
■ Visningsinställningar

På motsvarande undermenyer kan följande inställningar ändras:

Språk (Languages)

Se infotainmentthandboken för mer information.

Radioinställningar

Se infotainmentthandboken för mer information.

98 Instrument och reglage

Telefoninställningar

Se infotainmentthandboken för mer information.

Navigeringsinställningar

Se infotainmentthandboken för mer information.

Fordonsinställningar

■ Klimat och luftkvalitet

Automatisk fläkthastighet: Ändrar fläkthastigheten hög / mellan / låg.

Friskluftsensor: Ändrar känsligheten för AQS (luftkvalitetssensor) låg / hög.

Luftkonditioneringsläge: Av / på / senaste inställning

Automatisk avimning: På/av (aktivera eller inaktivera automatisk defroster)

Automatisk avimning: På/av (aktivera eller inaktivera automatisk bakre defroster)

■ Komfort och bekvämlighet

Varningsljudvolym: Ändra volymen för varningsljud.

Automatisk vindrutetorkare vid backning

: Aktivera eller inaktivera automatisk inkoppling av bakrutetorkaren när backen läggs i.

■ Kollisionsskyddssystem

Parkeringshjälp: Aktivera eller inaktivera ultraljudssensorerna.

Varningssystem för döda vinkeln: Aktiverar eller inaktiverar varnings- systemet för döda vinkeln.

■ Belysning

Fordonets positionsljus: Aktivera eller inaktivera instegsbelysningen.

Urstigningsbelysning: Aktivera eller inaktivera och ändra tiden för urstigningsbelysningen.

■ Elektriska dörrlås

Automatisk låsning av dörrarna: Aktivera eller inaktivera den automatiska dörrlåsningsfunktionen.

Fördröjt dörrås: Aktivera eller inaktivera funktionen för fördröjt dörrås.

Skydd mot oavsiktlig utlåsning: Aktivera eller inaktivera funktionen

automatisk dörrlåsning när en dörr är öppen.

■ Fjärrstyrd låsning/upplåsning/start

Fjärrlåsning, återkoppling: Aktivera eller inaktivera varningsblinkersreaktionen vid låsning.

Fjärrupplåsning, återkoppling: Aktivera eller inaktivera varnings-blinkersreaktionen vid upplåsning.

Fjärrdörrupplåsning: Ändra konfigurationen så att endast förardörren låses upp eller hela bilen låses upp vid upplåsning.

Påminnelse om att fjärrkontrollen är kvar i bilen: Aktivera eller inaktivera en påminnelse om den elektroniska nyckeln finns kvar i bilen.

■ Återgå till fabriksinställningar?:

Äterställ alla inställningar till standardinställningarna.

Visningsinställningar

■ Startsidans meny: Se infotainmentthandboken för mer information.
■ Backkameraalternativ: Tryck här för att ändra alternativen för backkameran ➔ 230.
■ Display av: Se infotainmentthandboken för mer information.
■ Kartinställningar: Se infotainmentthandboken för mer information.
■ Kartbild: Se infotainmentthandboken för mer information.

Belysning

Ytterbelysning 100

Kupébelysning 104

Belysningsegenskaper 105

Ytterbelysning

Belysningsströmställare

Vrid belysningsströmställaren till:

AUTO = Automatisk belysningsreglering, beroende på yttre ljusförhållanden.

= Aktivering eller deaktivering av den automatiska belysningskontrollen. Strömstäl- laren går tillbaka till AUTO.

= Sidoljus

≡D = Halvljus eller helljus

På bilar med automatisk belysningsreglering:

$$ 0 = a v $$

När tändningen slås på är den automatiska belysningskontrollen alltid på.

När belysningen är inkopplad lyser ∅. Kontrollampa ∅∅ 80.

Automatisk belysningsreglering

När den automatiska belysningsfunktionen slås på med motorn igång växlar systemet automatiskt mellan halvljusautomatik och strålkastare beröende på ljusförhållandena och informationen från regnsensorsystemet.

Varselljus ↩ 102.

Automatisk strålkastaraktivering Under dåliga ljusförhållanden tänds strålkastarna och bakljusen.

Strålkastarna tänds dessutom om vindrutetorkarna har varit aktiverade i flera torkarslag.

Helljus

Tryck på spaken för att växla mellan halv- och helljus.

Tryck på eller dra i spaken igen för att växla till halvljus.

△ Varning

Blända alltid av till halvljus när du närmar dig ett mötade fordon eller andra fordon framför dig. Helljus kan tillfälligt blända andra förare, vilket kan leda till en kollision.

Ljustuta

Dra i spaken för att aktivera ljustutan.

Räckviddsinställning för strålkastare

Manuell strålkastarinställning

För att anpassa strålkastarnas räckvidd efter bilens last för att förhindra bländning vrider du tumhjulet till önskad position.

102 Belysning

0 = Framsätena belastade.
1 = Alla säten belastade.
2 = Alla säten belastade och last i bagagerummet.
3 = Förarsätet belastat och last i bagagerummet.

Strålkastare vid körning i utlandet

Det asymmetriska strålkastarljuset ökar sikten på den högra vägkanten.

Vid körning i länder med vänstertrafik ska strålkastarna ställas in för att förhindra bländning av mötande trafik.

Låt en verkstad utföra strålkastarin- ställningen.

Varselljus

Varselljusen ökar fordonets synlighet under dagtid.

Varningsblinkers

Varningsblinkers slås på automatiskt när airbag utlöses.

Blinkers

spaken uppåt = Höger blinkers spaken neråt = Vänster blinkers

Om spaken förs förbi motständet tänds blinkersen konstant. När ratten vrids tillbaka avaktiveras blinkersen automatiskt.

För tre blinkningar, t.ex. vid filbyte, tryck spaken tills ett motständ känns och släpper den sedan.

Flytta spaken till motständspunkten och håll den där för längre blinkning.

Slå av blinkers genom att manuellt flytta spaken till sitt ursprungsläge.

Dimljus fram

Belysningsströmställaren i läget Auto: om dimbakljuset tänds slås strålkastarna på automatiskt.

Belysningsströmställaren i läget 30: dimbakljuset kan endast tändas till-sammans med dimljuset fram.

Parkeringsljus

När bilen är parkerad går det att slå på parkeringsljustet fram och bak på en sida:

1. Slå av tändningen.
2. Flytta blinkersspaken helt uppåt (parkeringsljus höger sida) respektive neråt (parkeringsljus vänster sida).

Bekräftelse genom signalton och motsvarande blinkerskontrollampa.

Backljus

Backljustet tänds när tändningen är på och backen har lagts i.

Immiga lampglas

Insidan av lampglasen kan imma igen kortvarigt vid förhållanden med dåligt, blött och kallt väder, vid kraftiga regnskurar eller efter tvätt. Imman försvinner snabbt av sig själv. För att hjälpa till, tänd strålkastarna.

Kupébelysning

Belysningsreglering instrumentpanel

Följande lampors ljusstyrka kan justeras när ytterbelysningen är på:

■ Instrumentpanelbelysning
■ Info-Display
■ Knapp- och reglagebelysning

Vrid inställningsratten och håll kvar tills önskad ljusstyrka uppnåtts.

Kupébelysning

Innerbelysningen tänds automatiskt vid in- och urstigning och släcks sedan med fördröjning. Den tänds en kort stund även om nyckeln inte finns i tändningslåset.

Tryck på vippströmställaren:

= automatisk tändning och släckning

Manövreras med knapparna och ⚙.

Solskyddslampor

Tänds när skyddet öppnas.

Belysningsegenskaper Instegsbelysning

Välkomstbelysning

Strålkastare, sidoljus, bakljus och kupébelysning tänds en kort stund när bilen läses upp med fjärrkontrollen. Denna funktion gör det lättare att hitta bilen när det är mörkt.

Belysningen släcks omedelbart när tändningen slås över till tillbehörsläget. Start 17

Aktivering eller deaktivering av denna funktion kan ändras på menyn Inställningar i Info-Display. Personliga inställningar ➔ 90.

Inställningarna kan sparas av den nyckel som används ➔ 22.

Instegsbelysning

Följande lampor tänds dessutom när förardörren öppnas:

■ Vissa strömställare
■ Viss kupébelysning

Urstigningsbelysning

Strålkastare, sidoljus och bakljus lyser upp vägen under en inställbar tid efter att du har lämnat bilen.

Aktivering, deaktivering och belysningstid för denna funktion kan ändras i menyn Inställningar i Info-Display. Personliga inställningar 90. Inställningarna kan sparas av den nyckel som används 22.

1. Slå av tändningen.
2. Ta ut tändningsnyckeln.
3. Öppna förardörren.

106 Belysning

1. Dra i blinkersspaken.
2. Stäng förardörren.

Om förardörren inte stängs släcks ljuset efter två minuter.

Om du drar i blinkersspaken när förardörren är öppen släcks ljuset direkt.

Skydd mot batteriurladdning

För att förhindra urladdning av batteriet när tändningen slås av släcks en del av kupébelysningen automatiskt efter en stund.

Slår du från tändningen med tänd ytterbelysning, kommer dessa att släckas automatiskt direkt eller efter några minuter, beroende på hur mörkt det är ute eller vilken inställning som gjorts.

Ytterbelysningen kommer dock att lysa kontinuerligt om du tänder den manuellt när tändningen är frånslagen.

Infotainmentsystem

Inledning 107

Radio 128

Cd-spelare 141

AUX-ingång 146

USB-port 148

Bluetooth-musik 151

Digital fotoram 154

Navigation 156

Taligenkänning 191

Telefon 197

Inledning

Allmän information

Infotainmentsystemet ger dig hög- klassig underhållning i bilen.

För våglängdsområdena AM och FM är radion utrustad med tolv sändarminnen som kan beläggas automatiskt. Dessutom finns det 36 kanaler som kan beläggas manuellt (oberoende av våglängdsområde).

Med den inbyggda ljudspelaren kan du spela upp ljud-cd-skivor och MP3/WMA-skivor.

Du kan också ansluta externa enheter med lagrade filer, t.ex. iPod, MP3-spelare eller USB-minne (inte CD 300), eller en bärbar cd-spelare till infotainmentsystemet som ytterligare ljudkällor.

Den digitala ljudprocessorn gör att du kan välja mellan flera olika förinställda equalizer-lägen för bästa möjliga ljud.

Navigationssystemet (endast Navi 600) med dynamisk ruttplanering tar dig tryggt till ditt resmål, och undviker automatiskt trafikstockningar eller andra trafikhinder, om du så önskar.

Som tillval kan funktionerna i infotainmentsystemet styras med reglagen på ratten.

Dessutom kan infotainmentsystemet utrustas med en mobiltelefonportal.

Den genomtänkta utformningen på kontrollementen, de tydliga displayerna och MENU-knappen med många funktioner gör att du på ett enkelt och intuitivt sätt kan kontrollera systemet.

Viktiga anvisningar för användning och trafiksäkerhet

⚠ Varning

Infotainmentsystemet måste användas för att bilen alltid ska kunna köras säkert. Om du är osäker på ifall det är igång stannar du och provar infotainment-systemet medan bilen står stilla.

⚠ Varning

Användning av navigationssystemet (endast Navi 600) fritar inte föraren från ansvaret att uppträda korrekt och omdömesgillt i trafiken. Gällande trafikregler ska alltid följas.

Inmatning (t.ex. av adresser) ska endast göras när bilen står stilla.

Om en navigeringsanvisning strider mot trafikreglerna är det alltid trafikreglerna som gäller.

⚠ Varning

I vissa områden är enkelriktade gator och andra gator och infarter (t.ex. gågator) där du inte får svänga in inte markerade på kartan. I sådana områden kan info-tainmentsystemet avge en varning som du måste acceptera. Då måste du vara särskilt uppmärksam på enkelriktade gator, vägar och infarter där du inte får köra in.

Radiomottagning

Vid radiomottagning kan det uppstå fräsande störningar, brus, distorsion eller bortfall av mottagningen på grund av

■ Avständsvariationer till sändaren.
■ Flervägsmottagning p.g.a. reflexer från olika hinder.
■ Sändarskugga.

Stöldskydd

Infotainmentsystemet är utrustat med ett elektroniskt säkerhetssystem som ska avskräcka från stölder.

Infotainmentsystemet fungerar endast i din bil och blir därför värdelöst för tjuven.

Översikt över kontrollelementen

Navi 600

110 Infotainmentsystem

1 ⏻-knapp 116

Tryck: starta/stäng av info- tainmentsystemet 116

Vrid: ställ in volym ..... 116

2 Stationsknappar 1 ... 6 ...... 129

Tryck länge: spara station ... 129

Tryck snabbt: välj station .... 129

3 DEST 157

Ange destination för navigation 157

4 NAV 157

Tryck en gång: Visa karta .. 157

Tryck två gånger: Navigationsmeny ...... 157

5 Åttavägsreglaget 157

Navigation: flytta visningsfönstret i kartvyn ..... 157

6 CONFIG 126

Systeminställningar ...... 126

7 RPT NAV 186

Upprepa senaste navigationsmeddelande .... 186

8 TP 137

Aktivera eller deaktivera radions trafiktjänster .... 137

9 TONE 122

Ljudinställningar 122

10 INFO 109

Övrig, situationsberoende information 109

11 AS 129

Automatiska minnesnivåer .. 129

Tryck snabbt: välj automatisk lagringslista ..... 129

Tryck länge: spara stationer automatiskt ...... 129

12 BACK 117

Meny: en nivå bakåt ...... 117

Inmatning: ta bort sista tecknet eller hela inmatningen .... 117

13 FAV 130

Favoritlista 130

14 MENU 117

Vrid: markera menyalternativ eller ange siffervärden .... 117

Tryck: välja/aktivera markerat alternativ, bekräfta inställt läge, slå funktion på/av 117

15 CD-utmatning 143

16 Sök framåt 129

Radio: sök framåt 129

CD/MP3/WMA: hoppa till nästa låt framåt 143

17 MUTE 116

Aktivera/deaktivera tyst läge 116

18 CD/MP3/WMA 147

Starta/pausa uppspelning ...147

Infotainmentsystem 111

19 CD/AUX 147

Starta uppspelning av cd/

MP3/WMA eller byt

ljudkälla 147

20 BAND 128

Aktivera radio eller byta

frekvensband 128

21 Sök bakåt 129

Radio: sök bakåt 129

CD/MP3/WMA: hoppa till

nästa låt bakåt 143

22 CD-fack 143

112 Infotainmentsystem

CD 400

Infotainmentsystem 113

1 ⏻-knapp 116

Tryck: starta/stäng av info- tainmentsystemet 116

Vrid: ställ in volym 116

2 Stationsknappar 1 ... 6 ..... 129

Tryck länge: spara station ... 129

Tryck snabbt: välj station .... 129

3 Sök bakåt 129

Radio: sök bakåt 129

CD/MP3/WMA: hoppa till nästa låt bakåt 143

4 CD/MP3/WMA: starta/pausa uppspelning 147

5 Sök framåt 129

Radio: sök framåt 129

CD/MP3/WMA: hoppa till nästa låt framåt 143

6 TP 137

Aktivera eller deaktivera radions trafiktjänster ...... 137

7 INFO 109

Övrig, situationsberoende information 109

8 TONE 122

Ljudinställningar 122

9 AS 129

Automatiska minnesnivåer .. 129

Tryck snabbt: välj automatisk lagringslista ..... 129

Tryck länge: spara stationer automatiskt ...... 129

10 BACK 117

Meny: en nivå bakåt ...... 117

Inmatning: ta bort sista tecknet eller hela inmatningen .... 117

11 CD-utmatning 143

12 MENU 117

Vrid: markera menyalternativ eller ange siffervärden .... 117

Tryck: välja/aktivera markerat alternativ, bekräfta inställt läge, slå funktion på/av 117

13 FAV 130

Favoritlista 130

14 MUTE 116

Aktivera/deaktivera tyst läge 116

15 CONFIG 126

Systeminställningar ...... 126

16 CD-fack 143

17 CD/AUX 147

Starta uppspelning av cd/MP3/WMA eller byt ljudkälla 147

18 BAND 128

Aktivera radio eller byta frekvensband .... 128

114 Infotainmentsystem

CD 300

Infotainmentsystem 115

1 ⏻-knapp 116

Tryck: starta/stäng av info- tainmentsystemet 116

Vrid: ställ in volym 116

2 Stationsknappar 1 ... 6 ...... 129

Tryck länge: spara station ... 129

Tryck snabbt: välj station .... 129

3 Sök bakåt 129

Radio: sök bakåt 129

CD/MP3/WMA: hoppa till nästa låt bakåt 143

4 MP3: högre nivå i mappstruktur .... 143

5 CD/MP3/WMA: starta/pausa uppspelning 147

6 MP3: lägre nivå i mappstruktur 143

7 Sök framåt 129

Radio: sök framåt 129

CD/MP3/WMA: hoppa till nästa låt framåt 143

8 TP 137

Aktivera eller deaktivera radions trafiktjänster .... 137

9 INFO 109

Övrig, situationsberoende information 109

10 TONE 122

Ljudinställningar 122

11 AS 129

Automatiska minnesnivåer .. 129

Tryck snabbt: välj automatisk lagringslista ..... 129

Tryck länge: spara stationer automatiskt ...... 129

12 BACK 117

Meny: en nivå bakåt ...... 117

Inmatning: ta bort sista tecknet eller hela inmatningen .... 117

13 CD-utmatning 143

14 MENU 117

Centralreglage för val och navigation i menyer ...... 117

15 FAV 130

Favoritlista 130

16 MUTE 116

Aktivera/deaktivera tyst läge 116

17 CONFIG 126

Systeminställningar ...... 126

18 CD-fack 143

19 CD/AUX 147

Starta uppspelning av cd/MP3/WMA eller byt ljudkälla 147

20 BAND 128

Aktivera radio eller byta frekvensband .... 128

116 Infotainmentsystem

Rattreglage för ljud

Tryck: välj ljudkälla .... 116

Med radion aktiv: vrid uppåt/nedåt för att välja nästa/föregående förinställda radiostation ...... 128

Med cd-spelaren aktiv: vrid uppåt/nedåt för att välja nästa/föregående cd/ MP3/WMA-spår 143

2 Öka volym 116

3 Minska volym ..... 116

4 Aktivera/deaktivera tyst läge 116

Användning

Kontrollelement

Infotainmentsystemet styrs med funktionsknappar, multifunktionsknappar och menyer som visas på displayen. Som tillval kan det också styras via:

■ den centrala enheten i instrumentpanelen ➔ 109
■ reglagen på ratten ➔ 109

Slå på och av infotainmentsystemet

Tryck kort på ⏻-knappen. När systemet har slagits på är den senast valda infotainmentkällan aktiv.

Automatisk avstängning

Om infotainmentsystemet har slagits på med ⏻-knappen när tändningen var avstängd kommer systemet automatiskt att slås av igen efter 30 minuter.

Ställa in volymen

Vrid på ⏻-knappen. Den aktuella in- ställningen visas på displayen.

När infotainmentsystemet slås på används den senast inställda volymen, om denna volym är lägre än den maximala startvolymen.

Följande kan ställas in separat:

■ maximal startvolym ➔ 126
■ volymen för trafikmeddelanden ⇨ 126
■ volymen för navigationsmeddelanden (endast Navi 600) ↗ 157

Fartkompenserad volym

När fartkompenserad volym är aktiverat ➔ 126 anpassas volymen automatiskt för att kompensera för väg- och vindbrus när du kör.

Ljudavstängning

Tryck på knappen MUTE för att stänga av ljudet på ljudkällorna.

För att sätta på ljudet igen: vrid på ⏻knappen eller tryck på MUTE-knappen igen.

Volymbegränsning vid höga temperaturer

Vid mycket höga temperaturer inuti bilen begränsar infotainment-systemet den maximala volym som kan ställas in. Om det behövs sänks volymen automatisk.

Funktionsområden

Radio

Tryck på knappen BAND för att öppna radions huvudmeny eller växla mellan olika våglängdsområden.

Tryck på MENU-knappen för att öppna en undermeny med alternativ för stationsval.

Detaljerad beskrivning av radiofunktionerna ➔ 128.

Externa ljudkällor

Tryck på knappen CD/AUX för att öppna menyerna CD, USB, iPod eller AUX (om de finns) eller för att växla mellan dessa menyer.

Tryck på MENU-knappen för att öppna en undermeny med alternativ för spårval.

Detaljerad beskrivning av:

■ Cd-spelarens funktioner ➔ 143
■ AUX-ingångens funktioner ➔ 147
■ USB-portens funktioner (inte med CD 300) ↩ 148

Navigation

(endast Navi 600)

Tryck på knappen NAV för att visa en karta över området omkring bilens aktuella position.

Tryck på MENU-knappen för att öppna huvudmenyn för navigation.

Detaljerad beskrivning av naviga- tionssystemets funktioner ➔ 157.

Grundfunktioner

MENU-knapp

MENU-knappen är det centrala kon- trollelementet för menyerna.

Vrid till

■ för att markera ett menyalternativ
■ CD 300: för att visa ett menyalternativ
■ för att ställa in ett numeriskt värde

118 Infotainmentsystem

Tryck på

■ för att välja eller aktivera markerat alternativ
■ CD 300: för att välja eller aktivera alternativet som visas
■ för att bekräfta ett inställt värde
■ för att koppla till/från en system-funktion

Knappen BACK

Tryck kort på knappen, för att:

■ lämna en meny
■ återgå från en undermeny till en högre menynivå
■ radera det sista tecknet i en teckenföljd

Radera hela värdet genom att trycka in och hålla knappen intryckt i några sekunder.

Exempel på menyanvändning

Exempel för Navi 600 Välja ett alternativ

Vrid MENU-knappen för att flytta markören (= färgad bakgrund) till önskat alternativ.

Tryck på MENU-knappen för att välja det markerade alternativet.

Undermenyer

En pil i menyns högerkant visar att en undermeny med ytterligare alternativ kommer att öppnas när detta alternativ väljs.

Aktivera en inställning

Vrid MENU-knappen för att markera önskad inställning.

Tryck på MENU-knappen för att aktivera inställningen.

Ställa in ett värde

Vrid MENU-knappen för att ändra in- ställningens aktuella värde.

Bekräfta det inställda värdet genom att trycka på MENU-knappen.

Till- och frånkoppling av en funktion

Vrid MENU-knappen för att markera den funktion som ska kopplas till eller från.

Tryck på MENU-knappen för att växla mellan inställningarna På och Av.

Ange en teckenföljd

För att mata in teckenföljder, t.ex. ga-tunamn eller husnummer:

Vrid MENU-knappen för att välja önskat tecken.

Det sista tecknet i teckenföljden kan raderas med hjälp av BACK-knappen. Genom att trycka ner och hålla BACK-knappen, raderas hela inmatningen.

Bekräfta det valda tecknet genom att trycka på MENU-knappen.

120 Infotainmentsystem

Exempel för CD 400 Välja ett alternativ

Vrid MENU-knappen för att flytta markören (= färgad bakgrund) till önskat alternativ.

Tryck på MENU-knappen för att välja det markerade alternativet.

Undermenyer

En pil i menyns högerkant visar att en undermeny med ytterligare alternativ kommer att öppnas när detta alternativ väljs.

Aktivera en inställning

Vrid MENU-knappen för att markera önskad inställning.

Tryck på MENU-knappen för att aktivera inställningen.

Ställa in ett värde

Vrid MENU-knappen för att ändra in- ställningens aktuella värde.

Bekräfta det inställda värdet genom att trycka på MENU-knappen.

Till- och frånkoppling av en funktion

Vrid MENU-knappen för att markera den funktion som ska kopplas till eller från.

Tryck på MENU-knappen för att växla mellan inställningarna På och Av.

Exempel för CD 300 Menyelement och symboler

Upp- och nedpilarna 1 indikerar: den högsta menynivån är aktiv. Det finns fler alternativ i den aktiva menyn.

Vrid MENU-knappen för att visa de övriga alternativen i den aktiva menyn.

Den vinklade pilen 2 innebär att det finns en undermeny med fler alternativ tillgänglig.

Tryck på MENU-knappen för att välja det alternativ som visas och för att öppna motsvarande undermeny.

Pilen som pekar åt höger 3 innebär att den första undermenynivån är aktiv (två pilar = den andra undermenynivån är aktiv).

Pilen som pekar nedåt 4 innebär att det finns fler tillgängliga alternativ i den aktiva undermenyn.

Aktivera en inställning

Tryck på MENU-knappen för att öppna motsvarande inställningsmeny.

Vrid MENU-knappen för att visa önskad inställning.

Tryck på MENU-knappen för att aktivera inställningen.

122 Infotainmentsystem

Ställa in ett värde

Tryck på MENU-knappen för att öppna motsvarande inställningsmeny.

Vrid MENU-knappen för att ändra inställningens aktuella värde.

Bekräfta det inställda värdet genom att trycka på MENU-knappen.

Till- och frånkoppling av en funktion

Tryck på MENU-knappen för att öppna motsvarande inställningsmeny.

Vrid MENU-knappen för att markera inställningen På eller Av.

Bekräfta den markerade inställningen genom att trycka på MENU-knappen.

Ljudinställningar

Navi 600

I menyn för ljudinställningar kan man ställa in ljudkaraktären separat för de olika våglängdsområdena och för de olika audiospelarna.

Tryck på TONE för att öppna menyn för ljudinställningar.

Inställning av bas, mellanregister och diskant

Välj Bas, Mellan eller Diskant. Ställ in önskat värde för valt alternativ.

Ställa in fördelning av ljudvolym mellan fram – bak

Välj Fader. Ställ in önskat värde.

Ställa in fördelning av ljudvolym mellan höger – vänster

Välj Balans. Ställ in önskat värde.

Återställa en personlig inställning till "0" eller "Av" Välj önskat alternativ och håll MENU-knappen nedtryck några sekunder.

Återställa alla inställningar till "0" eller "Av" Håll TONE-knappen nedtryck några sekunder.

124 Infotainmentsystem

Optimera ljudet för musikstilen

Välj EQ (Equalizer).

Alternativen som visas erbjuder optimerade inställningar för bas, mellanregister och diskant för aktuell musikstil.

Välj önskat alternativ.

CD 300/CD 400

I menyn för ljudinställningar kan man ställa in ljudkaraktärerna separat för de olika väglängdsområdena och för de olika audiospelarna.

Tryck på TONE för att öppna menyn för ljudinställningar.

Inställning av bas, mellanregister och diskant

Välj Bas:, Mellan: eller Diskant:. Ställ in önskat värde för det valda alternativet.

Ställa in fördelning av ljudvolym mellan fram – bak

Välj Fader:. Ställ in önskat värde.

Ställa in fördelning av ljudvolym mellan höger – vänster

Välj Balans:. Ställ in önskat värde.

Återställa en personlig inställning till "0" Välj önskat alternativ och håll MENU-knappen nedtryck några sekunder.

Äterställa alla inställningar till "0" Håll TONE-knappen nedtryck nägra sekunder.

Optimera ljudet för musikstilen

Välj EQ: (Equalizer). Alternativen som visas erbjuder optimerade inställningar för bas, mellanregister och diskant för aktuell musikstil. Välj önskat alternativ.

126 Infotainmentsystem

Volyminställning

Navi 600

Maximal inkopplingsvolym

Tryck på CONFIG-knappen för att öppna systeminställningsmenyn.

Välj Radioinställningar och sedan Maximal inkopplingsvolym.

Ställ in önskat värde.

Fartkompenserad volym

Tryck på CONFIG-knappen för att öppna systeminställningsmenyn.

Välj Radioinställningar och sedan Fartkompenserad volym.

Fartkompenserad volym kan avaktiveras och graden av volymanpassning kan väljas i den meny som visas. Välj önskat alternativ.

Volym för trafikmeddelanden (TA)

Volymen för trafikmeddelanden kan höjas eller sänkas i proportion till den vanliga ljudvolymen.

Tryck på CONFIG-knappen för att öppna systeminställningsmenyn.

Välj Radioinställningar, RDS-alternativ och TA-volym.

Ställ in önskat värde.

CD 300/CD 400

Max startvolym

Tryck på CONFIG-knappen för att öppna systeminställningsmenyn.

Välj Radioinställningar och sedan Max startvolym.

CD 300: välj Audioinställningar och sedan Max. startvolym.

Ställ in önskat värde.

Fartkompenserad volym

Tryck på CONFIG-knappen för att öppna systeminställningsmenyn.

Välj Radioinställningar och sedan Automatisk volymjustering.

CD 300: välj Audioinställningar och sedan Automatisk volymjustering.

Fartkompenserad volym kan avaktiveras och graden av volymanpassning kan väljas i den meny som visas.

Välj önskat alternativ.

Volym för trafikmeddelanden (TA) Volymen för trafikmeddelanden kan höjas eller sänkas i proportion till den vanliga ljudvolymen.

Tryck på CONFIG-knappen för att öppna systeminställningsmenyn.

Välj Radioinställningar, RDS-alternativ och TA-volym.

CD 300: välj Audioinställningar, RDS-alternativ och TA-volym.

Ställ in önskat värde för volymökningen eller minskningen.

Personliga inställningar

(endast CD 400)

Olika inställningar för infotainment- systemet går att memorera separat för varje bilnyckel (förare).

Programmerade inställningar

När bilnyckeln tas ut från tändlåset sparas följande inställningar automatiskt för den nyckel som används:

■ senaste volyminställningen, en volymnivå för alla ljudkällor utom telefon (radio, cd-spelare, AUX, USB)
■ alla förinställda radiostationer
■ alla ljudinställningar, alla dessa inställningar sparas separat för följande ljudkällor (om tillgängliga): AM, FM, cd-spelare, AUX, USB

■ den senaste aktiva ljudkällan

■ den senaste aktiva radiostationen (separat för varje våglängdsområde)

■ det senast aktiva displayläget

■ den senaste positionen på ljud/MP3-cd-skivan eller cd-växlaren (om tillgänglig) inklusive skivans nummer, spårets nummer, mapp
■ status för inställningen blanda låtar (cd-spelare)
■ status för inställningen TP (Traffic Programme)
■ markörpositionen för varje meny på displayen

Aktivera/avaktivera personliga inställningar

Tryck på CONFIG-knappen för att öppna systeminställningsmenyn. Välj Fordonsinställningar och sedan Komfort & Bekvämlighet.

Ställ in Personliga inst. per förare till På eller Av.

Radio

Användning

Kontrollknappar

De viktigaste knapparna för att använda radion är följande:

■ BAND: Aktivera radion
■ ◀◀ ▶▶: Stationssökning
■ FAV: Favoritlistor
■ 1...6: Knappar med förval

■ AS: Listor för autosparade stationer

■ TP: Radiotjänst för trafikinformation ⇨ 137

Aktivera radion

Tryck på BAND för att öppna radions huvudmeny.

Den station du senast lyssnade på spelas upp.

Välja våglängdsområde

Tryck en eller flera gånger på knappen BAND för att välja önskat våglängdsområde.

Den station du senast lyssnade på i det våglängdsområdet spelas upp.

Stationssökning

Automatisk stationssökning

Tryck kort på knapp ◀◀ eller ▶▶I för att spela upp nästa station i stationsminnet.

Manuell stationssökning

Navi 600

Håll knapp ◀◀ eller ▶▶ intryckt. Släpp knappen när den önskade frekvensen nästan har nätts på frekvensdisplayen.

En sökning efter nästa station som går att ta emot görs och stationen spelas upp automatiskt.

CD 300/CD 400

Tryck in knapp ◀◀ eller ▶▶ i några sekunder för att starta en sökning efter nästa station som går att ta emot i det aktuella våglängdsområdet.

När den önskade frekvensen har nätts spelas stationen upp automatiskt.

Observera!

Manuell stationssökning: Om radion inte hittar någon station går den automatiskt över till en mer känslig söknivå. Om den fortfarande inte hittar någon station ställs den frekvens som var aktiv senast in igen.

Observera!

FM väglängdsområde: Om RDS-funktionen ⇔ 137 är aktiverad kommer radion bara att söka efter RDS-stationer, och om funktionen för trafikinformation (TP) är aktiverad söker radion bara efter stationer ⇔ 137 som stödjer denna tjänst.

Manuell stationsinställning

Våglängdsområde FM

Endast Navi 600: tryck på MENU-knappen för att öppna FM-menyn och välj Manuell inställning FM.

Vrid MENU-knappen och ställ in den bästa mottagningsfrekvensen på pop-up frekvensdisplayen.

Våglängdsområde AM

Vrid MENU-knappen och ställ in den bästa mottagningsfrekvensen på pop-up frekvensdisplayen.

Listor för autosparade stationer

Du kan söka efter de stationer som har bäst mottagning i ett våglängdsområde och spara dessa automatiskt med autosparfunktionen.

Navi 600:

130 Infotainmentsystem

Observera!

Den för närvarande mottagna stationen är markerad.

CD 400:

Observera!

Den station som tas emot för tillfället är markerad med 🔒.

Varje våglängdsområde har 2 listor för autosparade stationer (AS 1, AS 2). I varje lista kan 6 stationer sparas.

Spara stationer automatiskt

Håll AS-knappen intryckt tills ett meddelande om automatiskt sparning visas. De 12 starkaste stationerna i det aktuella väglängdsområdet sparas i de 2 listorna.

Tryck på MENU-knappen för att av-bryta autosparningen.

Spara stationer manuellt

Stationer går också att spara manuellt i listorna för autosparade stationer.

Ställ in den station som ska sparas.

Tryck kort på knappen AS för att öppna en lista eller växla till en annan lista.

För att spara stationen på en plats i listan: tryck in motsvarande stationsknapp 1–6 tills ett bekräftelsemeddelande visas.

Observera!

Stationer som har sparats manuellt skrivs över vid nästa autosparning.

Välja en station i listan

Tryck kort på knappen AS för att öppna en lista eller växla till en annan lista.

Tryck kort på någon av sifferknapparna 1–6 för att välja stationen på motsvarande plats i listan.

Favoritlistor

Stationer i alla väglängdsområden kan sparas manuellt i favoritlistorna.

Navi 600

Det går att spara 6 stationer i varje favoritlista. Antalet tillgängliga favoritlistor kan ställas in (se nedan).

Observera!

Den för närvarande mottagna stationen är markerad.

Spara en station

Ställ in den station som ska sparas.

Tryck kort på knappen FAV för att öppna en favoritlista eller växla till en annan favoritlista.

För att spara stationen på en plats i listan: tryck in motsvarande stationsknapp 1–6 tills ett bekräftelsemeddelande visas.

Välja en station i listan

Tryck kort på knappen FAV för att öppna en favoritlista eller växla till en annan favoritlista. Tryck kort på någon av sifferknapparna 1–6 för att välja stationen på motsvarande plats i listan.

Ange antalet tillgängliga favoritlistor

Tryck in knappen CONFIG.

Välj Radioinställningar och sedan Radiofavoriter.

Välj önskat antal tillgängliga favorit- listor.

CD 300/CD 400

Det går att spara 6 stationer i varje favoritlista. Antalet tillgängliga favoritlistor kan ställas in (se nedan).

CD 300: Antalet tillgängliga favorit- listor går inte att ställa in.

Observera!

Den station som tas emot för tillfället är markerad med 🔒.

Spara en station

Ställ in den station som ska sparas.

Tryck kort på knappen FAV för att öppna en favoritlista eller växla till en annan favoritlista.

132 Infotainmentsystem

För att spara stationen på en plats i listan: tryck in motsvarande stationsknapp 1–6 tills ett bekräftelsemedde-lande visas.

Välja en station i listan

Tryck kort på knappen FAV för att öppna en favoritlista eller växla till en annan favoritlista.

Tryck kort på någon av sifferknapparna 1–6 för att välja stationen på motsvarande plats i listan.

Ange antalet tillgängliga favoritlistor (inte CD 300)

Tryck på knappen CONFIG.

Välj Radioinställningar och sedan Radio FAV-sidor.

Välj önskat antal tillgängliga favorit- listor.

Menyer för väglängdsområde

Du kan komma åt alternativa funktioner för stationsval via menyerna för våglängdsområde.

När radions huvudmeny är aktiv trycker du på MENU-knappen för att öppna relevant våglängdsmeny.

Observera!

Följande displayvisningar är specifika för FM och visas som exempel.

Navi 600

Favoritlista

Välj Favoritlista. Alla stationer som sparats i favoritlistorna visas.

Välj önskad station.

Observera!

Den station som tas emot för tillfället är markerad med 🔊.

Manuell inställning

Beskrivning, se "Manuell stationsinställning" ovan.

Stationslistor

Välj AM stationslista eller FM stationslista.

Alla AM/FM-stationer som tas emot i det aktuella mottagningsområdet visas.

Observera!

Om ingen stationslista har skapats tidigare utför infotainmentsystemet en automatisk stationssökning.

Välj önskad station.

Observera!

Den station som tas emot för tillfället är markerad med 🔒.

Uppdatera stationslistor

Om stationerna som lagrats i en våglängdsspecifik stationslista inte längre går att ta emot:

Välj motsvarande kommando för att uppdatera en stationslista.

En stationssökning startas. När sökningen är slutförd spelas den station som valdes tidigare upp.

För att avbryta stationssökningen: tryck på MENU-knappen.

Observera!

Om en lista över radiostationer på ett visst våglängdsband uppdateras så uppdateras också listan över olika kategorier (om det finns någon) i en- lighet med denna.

Dubbelmottagaren i infotainment- systemet uppdaterar kontinuerligt stationslistorna i bakgrunden. Däri- genom garanteras att stationslistorna t.ex. vid en längre färd på motorväg alltid innehåller de stationer som går att ta emot inom ett lokalt område. Ef- tersom den automatiska uppdater- ingen tar en viss tid kan det hända att inte alla stationer som kan tas emot

134 Infotainmentsystem

omedelbart är tillgängliga i stationslistan vid ett snabbt byte av mottagningsområde. Under sådana förhållanden kan uppdateringen av stationslistorna påskyndas med motsvarande kommando för att uppdatera en stationslista.

Kategorilistor

Många RDS-stationer ➔ 137 sänder en PTY-kod som anger vilken typ av program som sänds (t.ex. nyheter). Vissa stationer ändrar även PTY-koden efter innehållet i det program som sänds.

Infotainmentsystemet lagrar dessa stationer sorterade enligt programtyp i motsvarande kategorilista.

För att söka efter en programtyp som bestämts av stationen: välj alternativet för våglängdsspecifik kategorilista.

En lista över de programtyper som för tillfället är tillgängliga visas.

Välj önskad programtyp.

En lista över stationer som sänder ett program av den valda typen visas.

Välj önskad station.

Även kategorilistan uppdateras när motsvarande våglängdsspecifika stationslista uppdateras.

Observera!

Den station som tas emot för tillfället är markerad med 🔒.

CD 300/CD 400

Favoritlista

Välj Favoritlista. Alla stationer som sparats i favoritlistorna visas.

Välj önskad station.

Observera!

Den station som tas emot för tillfället är markerad med 🔊.

Stationslistor

Välj AM stationslista eller FM stationslista.

Alla AM/FM-stationer som tas emot i det aktuella mottagningsområdet visas.

Observera!

Om ingen stationslista har skapats tidigare utför infotainmentsystemet en automatisk stationssökning.

Välj önskad station.

Observera!

Den station som tas emot för tillfället är markerad med 🔊.

Uppdatera stationslistor

Om stationerna som lagrats i en våglängdsspecifik stationslista inte längre går att ta emot:

Välj motsvarande kommando för att uppdatera en stationslista.

CD 400: Dubbelmottagaren i infotainmentsystemet uppdaterar kontinuerligt FM-stationslistan i bakgrunden. Ingen manuell uppdatering behövs.

136 Infotainmentsystem

En stationssökning startas. När sökningen är slutförd spelas den station som du lyssnade på senast upp.

Tryck på MENU-knappen för att av-bryta stationssökningen.

Observera!

Om en lista över radiostationer på ett visst våglängdsband uppdateras så uppdateras också listan över olika kategorier (om det finns någon) i enlighet med denna.

Kategorilistor

Många RDS-stationer ➔ 137 sänder en PTY-kod som anger vilken typ av program som sänds (t.ex. nyheter). Vissa stationer ändrar även PTY-koden efter innehållet i det program som sänds.

Infotainmentsystemet lagrar dessa stationer sorterade enligt programtyp i motsvarande kategorilista.

För att söka efter en programtyp som bestämts av stationen: välj alternativet för våglängdsspecifik kategorilista.

En lista över de programtyper som för tillfället är tillgängliga visas.

Välj önskad programtyp.

En lista över stationer som sänder ett program av den valda typen visas.

Välj önskad station.

CD 300: Systemet söker efter nästa station av den valda typen som går att ta emot och spelar upp denna.

Även kategorilistan uppdateras när motsvarande våglängdsspecifika stationslista uppdateras.

Observera!

Den station som tas emot för tillfället är markerad med 🔒.

RDS är en tjänst som FM-stationerna erbjuder, som gör att du enklare kan hitta stationen du söker och få en felfri mottagning.

Fördelarna med RDS

■ Programnamnet för den inställda stationen visas på displayen istället för frekvensen.
■ Vid stationssökning ställer infotainmentsystemet endast in RDS-stationer.
■ Med AF (alternativ frekvens) tar infotainmentsystemet alltid emot den sändningsfrekvens som ger bäst mottagning för stationen som har ställts in.
■ Beroende på vilken station som tas emot visar infotainmentsystemet radiotext som t.ex. kan innehålla information om det aktuella programmet.

Navi 600

För att öppna menyn för inställning av RDS:

Tryck på knappen CONFIG.

Välj Radioinställningar och sedan RDS-alternativ.

Ställ in RDS till På eller Av.

Observera!

Om RDS stängs av kommer det att slås på automatiskt igen när du byter radiostation (genom sökfunktionen eller förvalsknappen).

Till-/fränkoppling av regionalprogram (RDS måste vara aktiverat för regionalprogram.)

Vissa RDS-stationer sänder på bestämda tider regionalprogram på olika frekvenser.

Ställ in Regional till På eller Av.

138 Infotainmentsystem

Endast alternativa frekvenser (AF) med samma regionalprogram väljs.

Om regionalprogram är frånkopplat väljs alternativa frekvenser för stationerna utan att hänsyn tas till regionalprogram.

RDS rullande text

Vissa RDS-stationer använder raderna för programnamnet på displayen för att kunna visa ytterligare information. När sådan information sänds är programnamnet dolt.

För att blockera visning av sådan information:

Ställ in Lås rullande RDS-text till På.

Radiotext

Om RDS och mottagning av RDS-stationer är aktiverat visas information om det program som tas emot och om den låt som spelas upp under programnamnet.

För att visa eller dölja denna information:

Ställ in Radiotext till På eller Av.

TA-volym

Volymen för trafikmeddelanden (TA) kan ställas in i förväg ➔ 126.

Radiotjänst för trafikinformation (TP = Traffic Programme)

Stationer med radiotjänst för trafikinformation är RDS-stationer som sänder trafiknyheter.

Koppla till/från radiotjänst för trafikinformation

För att koppla till och från infotainmentsystemets standby-funktion för trafikmeddelanden:

Tryck på knappen TP.

■ Om radiotjänsten för trafikmeddelanden är på visas [ ] i svart på displayen (i grått om tjänsten är frånkopplad).
■ Endast stationer som stödjer radio-tjänsten för trafikinformation kan tas emot.
■ Om den aktuella stationen inte är en station som stödjer radiotjänsten för trafikinformation påbörjas automatiskt en sökning efter nästa station som stödjer tjänsten.

• När en station som stödjer radio-tjänst för trafikinformation har hittats visas [TP] i svart på displayen. Om inga stationer som stödjer tjänsten hittas visas TP i grått.
  ■ Trafikmeddelanden spelas upp med den förinställda TA-volymen 126.
  ■ Om tjänsten är på avbryts uppspelningen av cd/MP3 under trafikmeddelandet.

Endast lyssna på trafikmeddelanden Slå på radiotjänsten för trafikinformation och vrid ned volymen på infotainmentsystemet helt.

Blockera trafikmeddelanden

För att blockera ett trafikmeddelande, t.ex. vid uppspelning av cd/MP3:

Tryck på knappen TP eller MENU-knappen för att bekräfta meddelandet på displayen.

Trafikmeddelandet avbryts, men radiotjänsten för trafikinformation är fortfarande inkopplad.

EON (Enhanced Other Networks) Med EON kan du lyssna på trafikmeddelanden även om stationen du har ställt in inte har utsändningar med trafikinformation. Om du har ställt in en sådan station visas den i svart, precis som för stationer som stödjer radiotjänst för trafikinformation TP.

CD 300/CD 400

Ställa in RDS

För att öppna menyn för inställning av RDS:

Tryck på knappen CONFIG.

Välj Radioinställningar och sedan RDS-alternativ.

CD 300: Välj Audioinställningar och sedan RDS-alternativ.

Volymen för trafikmeddelanden (TA) kan ställas in i förväg ➔ 126.

Ställ in alternativet RDS till På eller Av.

Observera!

Om RDS stängs av kommer det att slås på automatiskt igen när du byter radiostation (genom sökfunktionen eller förvalsknappen).

Trafikmeddelande (TA)

För att koppla till eller från TA-funktionen permanent:

Ställ in alternativet Trafikmeddelande (TA) till På eller Av.

Till-/frånkoppling av regionalprogram (RDS måste vara aktiverat för regionalprogram.)

Vissa RDS-stationer sänder på bestämda tider regionalprogram på olika frekvenser.

Ställ in alternativet Regional (REG) till På eller Av.

Endast alternativa frekvenser (AF) med samma regionalprogram väljs.

Om regionalprogram är frånkopplat väljs alternativa frekvenser för stationerna utan att hänsyn tas till regionalprogram.

RDS rullande text

Vissa RDS-stationer döljer programnamnet på displayen för att kunna visa annan information.

För att blockera visning av sådan information:

Ställ in RDS Lås rullande RDS-text till På.

Radiotext:

Om RDS och mottagning av RDS-stationer är aktiverat visas information om det program som tas emot och om den låt som spelas upp under programnamnet.

För att visa eller dölja denna information:

Ställ in alternativet Radiotext: till På eller Av.

Radiotjänst för trafikinformation (TP = Traffic Programme)

Stationer med radiotjänst för trafikinformation är RDS-stationer som sänder trafiknyheter.

Koppla till/från radiotjänst för trafikinformation

För att koppla till och från infotainmentsystemets standby-funktion för trafikmeddelanden:

Tryck på knappen TP.

■ Om radiotjänst för trafikinformation är på visas [ ] i radions huvudmeny.

■ Endast stationer som stödjer radio-tjänsten för trafikinformation kan tas emot.

■ Om den aktuella stationen inte är en station som stödjer radiotjänsten för trafikinformation påbörjas automatiskt en sökning efter nästa station som stödjer tjänsten.

■ När en station som stödjer radio-tjänst för trafikinformation har hittats visas [TP] i radions huvudmeny.

■ Trafikmeddelanden spelas upp med den förinställda TA-volymen 126.

■ Om tjänsten är på avbryts uppspelningen av cd/MP3 under trafikmeddelandet.

Endast lyssna på trafikmeddelanden Slå på radiotjänsten för trafikinformation och vrid ned volymen på infotainmentsystemet helt.

Blockera trafikmeddelanden

För att blockera ett trafikmeddelande, t.ex. vid uppspelning av cd/MP3:

Tryck på knappen TP eller MENU-knappen för att bekräfta meddelandet på displayen.

Trafikmeddelandet avbryts, men radiotjänsten för trafikinformation är fortfarande inkopplad.

Med EON kan du lyssna på trafikmeddelanden även om stationen du har ställt in inte har utsändningar med trafikinformation. Om du har ställt in en sådan station visas den i svart, precis som för stationer som stödjer radiotjänst för trafikinformation TP.

Cd-spelare

Allmän information

Navi 600

På infotainmentsystemets cd-spelare kan du spela upp ljud-cd-skivor och MP3/WMA-cd-skivor.

Viktig information om ljud-cd-skivor och MP3/WMA-cd-skivor

Se upp

Under inga villkor får du sätta i DVD-skivor, singel-CD med 8 cm diameter eller formade CD-skivor i ljudsystemet.

Du får inte sätta dekaler på CD-skivor. Då kan skivorna fasta i CD-enheten och förstöra den. Då krävs ett kostsamt byte av enheten.

■ Ljud-cd-skivor med kopieringsskydd som inte överensstämmer med standarden för ljud-cd-skivor riskerar att spelas upp felaktigt eller att inte fungera alls.

■ CD-R- och CD-RW-skivor som har bränts hemma är känsligare för felaktig behandling än vanliga cd-skivor. Se därför till att hantera CD-R- och CD-RW-skivor på ett korrekt sätt. Se nedan.
■ CD-R- och CD-RW-skivor som har bränts hemma riskerar att spelas upp felaktigt eller att inte fungera alls.
■ För Mixed-Mode cd-skivor (innehåller en kombination av audio och data, t.ex. MP3) är det bara ljudspåren som registreras och spelas upp.
■ Undvik att vidröra cd-skivans spel-yta vid byte av skiva.
- Lägg tillbaka cd-skivorna i fodralen direkt efter att du har tagit ut dem från spelaren, för att skydda dem från skador och smuts.
■ Smuts och vätskor på cd-skivor kan smutsa ned linsen inuti cd-spelaren och leda till att fel uppstår.
■ Skydda cd-skivorna från värme och direkt solljus.

■ Följande restriktioner gäller för data som har lagrats på en MP3/WMA-cd-skiva:
Maximalt strukturdjup för en mapp: 11 nivåer.
Maximalt antal MP3/WMA-filer som kan lagras: 1 000.
WMA-filer med Digital Rights Management (DRM) från internet-butiker kan inte spelas upp.
WMA-filer kan bara spelas upp på ett säkert sätt om de har skapats med Windows Media Player version 8 eller senare.
Användbara format för spellistorna: .m3u, .pls
Posterna i spellistorna måste vara utformade som relativa vägar.
- Detta kapitel berör bara uppspelning av MP3-filer eftersom hanteringen av MP3- och WMA-filer är identisk. När en cd-skiva med WMA-filer laddas visas MP3-relaterade menyer.

CD 300/CD 400

På infotainmentsystemets cd-spelare kan du spela upp ljud-cd-skivor och MP3/WMA-cd-skivor.

Viktig information om ljud-cd-skivor och MP3/WMA-cd-skivor

Se upp

Under inga villkor får du sätta i DVD-skivor, singel-CD med 8 cm diameter eller formade CD-skivor i ljudsystemet.

Du får inte sätta dekaler på CD-skivor. Då kan skivorna fasta i CD-enheten och förstöra den. Då krävs ett kostsamt byte av enheten.

■ Följande cd-format kan användas: CD-ROM läge 1 och läge 2.
CD-ROM XA läge 2, form 1 och form 2.
■ Följande filformat kan användas: ISO 9660 nivå 1, nivå 2, (Romeo, Joliet).

MP3- och WMA-filer som är skrivna i något annat format än de som listas ovan riskerar att spelas upp felaktigt och deras filnamn och mappnamn visas eventuellt inte korrekt.

Observera!

ISO 13346 stöds inte. Du kan behöva välja ISO 9660 manuellt när du bränner en ljud-CD med exempelvis Windows 7.

■ Ljud-cd-skivor med kopieringsskydd som inte överensstämmer med standarden för ljud-cd-skivor riskerar att spelas upp felaktigt eller att inte fungera alls.
■ CD-R- och CD-RW-skivor som har bränts hemma är känsligare för felaktig behandling än vanliga cd-skivor. Se därför till att hantera CD-R- och CD-RW-skivor på ett korrekt sätt. Se nedan.
■ CD-R- och CD-RW-skivor som har bränts hemma riskerar att spelas upp felaktigt eller att inte fungera alls. I sådana fall är det inte fel på utrustningen.

■ För Mixed Mode cd-skivor (som innehåller ljudspår och komprime-rade filer, t.ex. MP3) kan delen med ljudspår och delen med komprime-rade filer spelas upp separat.
■ Undvik att vidröra cd-skivans spel-yta vid byte av skiva.
- Lägg tillbaka cd-skivorna i fodralen direkt efter att du har tagit ut dem från cd-spelaren, för att skydda dem från skador och smuts.
■ Smuts och vätskor på cd-skivor kan smutsa ned linsen inuti cd-spelaren och leda till att fel uppstår.
■ Skydda cd-skivorna från värme och direkt solljus.
■ Följande restriktioner gäller för data som har lagrats på en MP3/WMA-cd-skiva:
Antal spår: max 999.
Antal mappar: max 255.
Strukturdjup för en mapp: max 64 nivåer (rekommenderat: max 8 nivåer).
Antal spellistor: max 15.
Antal låtar per spellista: max 255.

Användbara format för spellistorna: .m3u, .pls, .asx, .wpl.

■ Detta kapitel berör bara uppspelning av MP3-filer eftersom hanteringen av MP3- och WMA-filer är identisk. När en cd-skiva med WMA-filer laddas visas MP3-relaterade menyer.

Användning

Navi 600

Starta uppspelning av cd-skiva

Tryck in cd-skivan med den tryckta sidan uppåt i cd-facket tills den dras in.

Cd-uppspelningen startar automatiskt och menyn Audio-CD eller Audio-MP3 visas.

Om det redan finns en cd-skiva i enheten men menyn Audio-CD eller Audio-MP3 inte är aktiv:

Tryck in knappen CD/AUX.

Menyn Audio-CD eller Audio-MP3 öp-pnas och cd-uppspelningen startas.

Beroende på de data som är lagrade på ljud-cd-skivan eller MP3-cd-skivan visas olika information om cd-skivan och det aktuella spåret på displayen.

Om menyn Audio-CD eller Audio-MP3 inte visas när du har tryckt på CD/AUX-knappen finns det en navigations-cd-skiva kvar i cd-facket.

Tryck på knappen △ för att ta ut skivan.

Välja ett spår

Vrid MENU-knappen för att visa en lista över alla spår på cd-skivan. Det spår som spelas upp är förvalt.

Välj önskat spår.

Gå till nästa eller föregående spår Tryck kort på knappen ◀◀ eller ▶▶ en eller flera gånger.

Söka framåt och bakåt efter ett spår Tryck kort på knappen eller och tryck sedan på knapp eller igen och håll den intryckt tills önskat spår visas.

Snabbspola framåt eller bakåt Tryck på knappen ◀◀ eller ▶▶ och håll ned den för att snabbspola framåt eller bakåt inom det spår som spelas upp.

144 Infotainmentsystem

Välja spår med menyn för ljud-CD eller MP3

Under uppspelning av ljud-cd

Tryck på MENU-knappen för att öppna menyn för ljud-cd.

För att spela alla spår i slumpvis ordningsföljd: ställ in Blanda låtar (RDM) till På.

För att välja ett spår på ljud-cd-skivan: välj Spår (lista) och välj sedan önskat spår.

Under uppspelning av MP3

Tryck på MENU-knappen för att öppna menyn för MP3.

För att spela alla spår i slumpvis ordningsföljd: ställ in Blanda låtar (RDM) till På.

För att välja ett spår från en mapp eller spellista (om det finns): välj Mappar eller Spellistor.

Välj en mapp eller spellista och välj sedan önskat spår.

Välj Sök för att öppna en meny med ytterligare alternativ för att söka och välja spår.

Beroende på hur många spår som finns lagrade kan sökningen ta flera minuter.

Välj ett sökalternativ och välj sedan önskat spår.

Ta ut en cd-skiva

Tryck in knappen ≜.

Cd-skivan matas ut ur cd-öppningen.

Om cd-skivan inte avlägsnas när den har matats ut, kommer den automatiskt att dras in igen efter några sekunder.

CD 300/CD 400

Starta uppspelning av cd-skiva Tryck på knappen CD/AUX för att öppna cd- eller MP3-menyn.

Om det finns en cd i cd-spelaren startas uppspelningen av cd-skivan.

Beroende på de data som är lagrade på ljud-cd-skivan eller MP3-cd-skivan visas olika information om cd-skivan och det aktuella spåret på displayen.

Sätta i en cd-skiva

Tryck in cd-skivan med den tryckta sidan uppåt i cd-öppningen tills den dras in.

Observera!

Om en CD sätts in visas en CD-symbol på displayens översta rad.

Ändra standardsidvyn

(endast CD 300)

Under uppspelning av ljud-cd eller MP3: tryck på MENU-knappen och välj sedan Grundinställd visning av CD-sida eller Grundinställd visning av MP3-sida.

Välj önskat alternativ.

Byta mappnivå

(endast CD 300, MP3-uppspelning)

Tryck på knappen ☐ eller ☐ för att växla till en högre eller lägre mapp-nivå.

Gå till nästa eller föregående spår Tryck kort på knappen ◀◀ eller ▶▶.

Snabbspola framåt eller bakåt

Tryck på knappen ◀◀ eller ▶▶ och håll ned den för att snabbspola framåt eller bakåt inom det spår som spelas upp.

Välja spår med menyn för ljud-CD eller MP3

Under uppspelning av ljud-cd

Tryck på MENU-knappen för att öppna menyn för ljud-cd.

För att spela alla spår i slumpvis ordningsföljd: ställ in Blanda låtar till På.

För att välja ett spår på ljud-cd-skivan: välj Låtlista och välj sedan önskat spår.

Under uppspelning av MP3

Tryck på MENU-knappen för att öppna menyn för MP3.

För att spela alla spår i slumpvis ordningsföljd: ställ in Blanda låtar till På.

För att välja ett spår från en mapp eller spellista (om det finns): välj Spellistor/Mappar.

Välj en mapp eller spellista och välj sedan önskat spår.

Observera!

Om CD-skivan innehåller både audio- och MP3-data kan du välja audio-data från Spellistor/Mappar.

För att öppna en meny med ytterligare alternativ för att söka och välja spår: välj Sök. Vilka alternativ som finns beror på de data som är lagrade på MP3-cd-skivan.

Sökningen på MP3-cd-skivan kan ta flera minuter. Under denna tid spelas den radiostation du senast lyssnade på upp.

Ta ut en cd-skiva

Tryck på knappen ≜.

Cd-skivan matas ut ur cd-öppningen.

Om cd-skivan inte avlägsnas när den har matats ut, kommer den automatiskt att dras in igen efter några sekunder.

AUX-ingång

Allmän information

Under locket i mittkonsolen finns ett AUX-uttag för anslutning av externa ljudkällor.

Navi 600:

Anslutningen måste alltid vara ren och torr.

Du kan till exempel ansluta en bärbar cd-spelare till AUX-ingången med en 3,5 mm teleplugg.

Användning

Navi 600

Tryck en eller flera gånger på knappen CD/AUX för att aktivera AUX-läget.

En ljudkälla som är ansluten till AUXingången kan bara styras med kontrollelementen på själva ljudkällan.

CD 300/CD 400

Tryck en eller flera gånger på knappen CD/AUX för att aktivera AUXläget.

En ljudkälla som är ansluten till AUXingången kan bara styras med kontrollelementen på själva ljudkällan.

USB-port

Allmän information

Navi 600

Under locket i mittkonsolen finns ett USB-uttag för anslutning av externa ljudkällor.

Observera!

Anslutningen måste alltid vara ren och torr.

Observera!

Kontrollera, innan du fäller ner locket på mittkonsolen, att USB-enheten inte kan skadas.

Du kan ansluta en MP3-spelare, USB-enhet eller en iPod till USB-porten.

Dessa enheter styrs sedan med info- tainmentsystemets reglage och me- nyer.

Observera!

Alla MP3-spelare, USB-enheter och iPod-modeller hanteras inte av info-tainmentsystemet.

Viktig information

MP3-spelare och USB-enheter

■ De MP3-spelare och USB-enheter som ansluts måste uppfylla specifikationen USB Mass Storage Class (USB MSC).

■ Endast MP3-spelare och USB-en-heter som har en sektorstorlek mindre än eller lika med 64 kByte i FAT16/FAT32-filsystem stöds.

■ Hårddiskar (HDD) stöds inte.

■ USB-hubbar stöds inte.

■ Följande restriktioner gäller för den information som lagras i en MP3-spelare eller USB-enhet:

Maximalt strukturdjup för en mapp: 11 nivåer.

Maximalt antal MP3/WMA-filer som kan lagras: 1 000.

WMA-filer med Digital Rights Management (DRM) från internet-butiker kan inte spelas upp.

WMA-filer kan bara spelas upp på ett säkert sätt om de har skapats med Windows Media Player version 8 eller senare.

Användbara format för spellistorna: .m3u, .pls

Posterna i spellistorna måste vara utformade som relativa vägar.

Inga systemattribut får vara inställda för mappar/filer som innehåller ljudinformation.

CD 400

Under locket i mittkonsolen finns ett USB-uttag för anslutning av externa ljudkällor.

Observera!

Anslutningen måste alltid vara ren och torr.

Observera!

Sätt inte in i en USB-enhet som är längre än 70 mm. En längre enhet kan skadas då du fäller ner armstödet.

Följande enheter kan anslutas till USB-porten:

■ iPod
■ Zune
■ PlaysForSure-enhet (PFD)
■ USB-enhet

Dessa enheter styrs sedan med info- tainmentsystemets reglage och me- nyer.

Observera!

Inte alla iPod-, Zune-, PFD- eller USB-enheter går att använda med infotainmentsystemet.

Uppspelning av sparade ljudfiler

Navi 600

MP3-spelare/USB-enheter

Tryck en eller flera gånger på knappen CD/AUX för att aktivera USB-läget.

Uppspelningen av de ljudfiler som finns på USB-enheten startas.

Datakällor anslutna via USB styrs på samma sätt som MP3/WMA-källor 143.

150 Infotainmentsystem

iPod

Tryck en eller flera gånger på knappen CD/AUX för att aktivera iPodläget.

Uppspelningen av de ljudfiler som finns på iPod-enheten startas.

En iPod ansluten via USB styrs huvudsakligen på samma sätt som MP3/WMA-källor ♦ 143.

Nedan beskrivs endast de funktioner som skiljer sig eller har lagts till.

iPod-funktioner

Beroende på vilka data som har lagrats finns det olika alternativ för att välja och spela upp spår.

Tryck på MENU-knappen och välj sedan Sök för att visa de tillgängliga alternativen.

Sökningen på enheten kan ta flera sekunder.

CD 400

Tryck en eller flera gånger på knappen CD/AUX för att aktivera USB-läget.

Uppspelningen av de ljudfiler som finns på USB-enheten startas.

Datakällor anslutna via USB styrs huvudsakligen på samma sätt som MP3-källor 143.

Nedan beskrivs endast de funktioner som skiljer sig eller har lagts till.

Hantering och skärmdisplayer beskrivs endast för USB-enheter. Hanteringen av andra enheter som iPod och Zune är i stort sett likadan.

Välja spår med USB-menyn

Tryck på MENU-knappen för att öppna den USB-relaterade menyn.

För att spela upp alla spår i ordningsföljd: välj Spela alla.

För att visa en meny med ytterligare alternativ för att söka och välja spår: välj Sök.

Sökningen på USB-enheten kan ta flera minuter. Under denna tid spelas den radiostation du senast lyssnade på upp.

För att spela alla spår i slumpvis ordningsföljd: ställ in Spela låtar slumpmässigt till På.

För att upprepa det spår som spelas: ställ in Upprepa till På.

Bluetooth-musik

Allmän information

(endast CD 400 med Bluetooth PDIM)

Ljudkällor med Bluetooth-funktion (t.ex. musikmobiler, MP3-spelare med Bluetooth etc.), med funktion för Bluetooth-musikprotokollet A2DP, kan anslutas trådlöst till infotainment-systemet.

Viktig information

■ Innan en Bluetooth-enhet kan anslutas till infotainmentsystemet, måste den först paras med systemet 152.
■ Infotainmentsystemet ansluter bara till Bluetooth-enheter med funktion för A2DP (Advanced Audio Distribution Profile) version 1.2 eller högre.
■ Bluetooth-enheten måste ha funktioner för AVRCP (Audio Video Remote Control Profile) version 1.0 eller högre. Om enheten inte har

152 Infotainmentsystem

funktioner för AVRCP kan bara volymen styras från infotainmentsystemet.

■ Innan du ansluter Bluetooth-enheten till infotainmentsystemet ska du bekanta dig med dess instruktionsbok för Bluetooth-funktioner.

Bluetooth-musikinställning

Med menyn Bluetooth musikkonfiguration utförs parning och anslutning av Bluetooth-enheter till infotainment-systemet.

Aktivering av menyn Bluetooth musikkonfiguration

Tryck på knappen CD/AUX en eller flera gånger för att aktivera AUX-, USB- eller Bluetooth-läget.

Tryck på knappen MENU och välj sedan Bluetooth-inställningar.

Para en Bluetooth-enhet Viktig information

■ Parningsprocessen är inaktiverad när bilen är i rörelse.
■ Upp till fem enheter kan paras med systemet.
■ Infotainmentsystemet ansluter automatiskt till den första enheten i listan över för närvarande parade enheter.
- Bara en parad enhet i taget kan vara ansluten till infotainment-systemet.
■ Normalt sett behöver enheter vara paras en enda gång, om inte ändringar har gjorts i parningsinformationen eller om enheten har tagits bort.

Utföra parning

Välj Anslut till ny apparat.

Infotainmentsystemet ställer en rad frågor för att fastställa vilken typ av Bluetooth-enhet som ska paras.

När detta har fastställts, ska Bluetooth-enheten sättas i sökläge (se Bluetooth-enhetens bruksanvisning).

Vissa Bluetooth-enheter kan kräva en PIN-kod för att avsluta parningsprocessen. Sök upp enheten med benämningen GMusicConnect i listan över Bluetooth-enheterna och följ instruktionerna på enheten för att mata in den PIN-kod som infotainment-systemet anger.

Ansluta en parad enhet Välj Välj enhet.

En lista över alla Bluetooth-enheter som är parade med infotainment-systemet visas.

Välj önskad enhet. Enheten är ansluten till infotainmentsystemet.

Om en annan Bluetooth-enhet för närvarande är ansluten till infotainmentsystemet kopplas denna enhet bort från systemet.

Ta bort en parad enhet

Välj Ta bort enhet.

En lista över alla Bluetooth-enheter som är parade med infotainment-systemet visas.

Välj önskad enhet. Enheten tas bort från listan över parade enheter.

Ändra standardinställd PIN-kod

Välj Ändra grundinställd personlig kod.

Välj en av de förinställda PIN-koderna eller välj Annan för att skapa en ny PIN-kod.

Skapa en ny PIN-kod:

Välj Annan och sedan önskad längd på PIN-koden.

Välj siffrorna i den önskade PIN-koden en i taget.

Användning

Tryck på knappen CD/AUX en eller flera gånger för att aktivera Bluetooth-läget.

Den första enheten i listan av för närvarande parade Bluetooth-enheter 152 ansluts automatiskt till infotainmentsystemet (om sådant finns).

För att ansluta till en annan parad Bluetooth-enhet ➔ 152.

Starta uppspelning av låtar

Beroende på den anslutna Bluetooth-enheten:

■ uppspelning av musik startar automatiskt eller
■ uppspelning av musik måste startas med reglagen på Bluetoothenheten.

Uppspelning av musikdata som finns lagrade på Bluetooth-enheten kan nu kontrolleras via infotainmentsystemet med hjälp av knapparna ◀◀, ▶▶ och ▶/11.

Hoppa till nästa eller föregående låt

Snabbspola framåt eller bakåt

Tryck på knappen ◀◀ eller ▶▶ och håll ned den för att snabbspola framåt eller bakåt inom det spår som spelas upp.

Paus i uppspelning

För att starta om uppspelningen: tryck på knappen ▶/II igen.

Digital fotoram

Allmän information

Med den digitala ramfunktionen (endast Navi 600 / Navi 900) kan du visa dina favoritbilder en åt gången på infotainmentsystemets skärm.

Du kan överför dina favoritbilder från en USB-enhet som är ansluten till ett USB-uttag 148 på infotainment-systemet.

Du kan spara upp till 10 bilder i info-tainmentsystemets minne.

Bilderna visas på skärmen i sitt ursprungliga format (vid behov visas en svart ram runt bilden) och med ursprunglig riktning.

Viktig information

■ De bilder du vill överföra måste vara sparade i rotkatalogen (t.ex. F:) på USB-enheten.
■ Endast de första 100 bilderna (i den ordning de är sparade i USB-enhetens rotkatalog) är tillgängliga för nedladdning.

■ Endast bilder i JPEG-standardformat (filtillägg t.ex. .jpg eller .jpeg) stöds.
Exempel: F:\myPicture.jpg där F:\ är rotkatalogen på USB-enheten.
■ Den maximala stödda upplösningen för en bild är 12 megapixel.
Bilder med högre upplösning förminskas under nedladdningen.
Bilder med lägre upplösning förstoras inte under överföringen och centreras på skärmen.

Användning

Ladda ner och/eller ta bort bilder Anslut en USB-enhet med dina favoritbilder till infotainmentsystemets USB-uttag ⇔ 148.

Tryck på knappen CONFIG, välj Display-inställningar och välj sedan Fotoram. Nedanstående meny visas.

Välj Lägg till / Ta bort bilder för att öppna nedanstående meny.

Menyn visar en lista med filnamnen på alla bilder (notera de begränsningar som anges i Viktig information ovan) som är sparade i rotkatalogen på den anslutna USB-enheten.

Om bilderna redan fanns i infotainmentsystemets minne listas de "gamla" bilderna i menyn först och anges med MEM, se bilden nedan.

Om du vill ta bort "gamla" bilder måste du avmarkera dem innan du laddar ner nya bilder.

Välj max 10 bilder som du vill ladda ner (lägga till) i infotainmentsystemets minne eller som ska finnas kvar sparade i minnet.

Välj Bekräfta för att börja nedladdningen och/eller borttagningen.

Ett meddelande visas som anger hur många bilder som kommer att laddas ner och/eller tas bort.

Välj Fortsätt om du vill starta nedladdningen och/eller borttagningen.

Visar bilder

Bilder som lagras i infotainmentsystemets minne kan visas på displayen en åt gången.

Tryck på knappen CONFIG, välj Display-inställningar, välj Fotoram och välj sedan Bildval. Nedanstående meny visas.

Välj den bild som du vill visa på skärmen.

Tryck på INFO-knappen flera gånger tills den den valda bilden visas på skärmen.

Tryck på valfri knapp på infotainment- systemet för att visa den inställda in- fotainmentmenyn igen.

Så länge som en bild visas i Bildvalmenyn kan den visas när som helst med INFO-knappen.

Navigation

Allmän information

Navigationssystemet vägleder dig på ett tillförlitligt sätt till ditt resmål utan att du behöver läsa kartor, även om inte har någon kännedom om lokala förhållanden.

Om dynamisk guidning används tar systemet hänsyn till den aktuella trafiksituationen vid ruttberäkningen.

För att kunna göra detta tar infotainmentsystemet emot trafikmeddelanden i det aktuella mottagningsområdet via RDS-TMC.

Men navigationssystemet kan inte ta hänsyn till trafikolyckor, nyligen ändrade trafikregler samt faror och hinder som inträffar plötsligt (t.ex. vägarbeten).

Se upp

Användning av navigationssystemet fråntar inte föraren ansvaret för att upprätthålla en korrekt, påpasslig attityd i trafiken. Tillämp-

liga trafikregler måste alltid följas. Om en anvisning om färdväg står i konflikt med trafikreglerna, så gäller alltid trafikreglerna.

Navigationssystemets funktion Bilens position och förflyttning registreras av navigationssystemet med hjälp av sensorer. Den sträcka som har körts fastställs med hjälp av bilens hastighetsmätarsignal och vridrörelser i kurvor med hjälp av en gyrosensor. Positionen fastställs av GPS-satelliter (Global Positioning System).

Genom att jämföra sensorsignalerna med de digitala kartorna på SD-kartkort går det att fastställa positionen med en noggrannhet på cirka 10 meter.

Systemet fungerar även med svag GPS-mottagning, men då försämras noggrannheten för positionsbestämningen.

När måladressen eller en POI (närmaste bensinstation, hotell osv.) har angetts beräknas rutten från den aktuella positionen till det valda resmålet.

Du guidas till målet med hjälp av röstmeddelanden och en pil som visar riktningen, samt en kartbild i flerfärg.

TMC-trafikinformationssystem och dynamisk guidning

TMC-trafikinformationssystemet tar emot all aktuell trafikinformation från TMC-radiostationer. Om den dynamiska guidningen är aktiv inbegrips denna information i beräkningen av den totala rutten. Då planeras rutten så att man undviker trafikhinder relaterade till i förväg inställda kriterier.

Om ett trafikhinder inträffar under aktiv guidning visas, beroende på förinställningarna, ett meddelande där föraren tillfrågas om denne vill att rutten ska ändras eller inte.

TMC-trafikinformation visas i kartbilden för guidning som symboler eller som detaljerad text i menyn TMC-meddelanden.

För att kunna använda TMC-trafikinformation måste systemet ta emot TMC-stationer i det relevanta området.

Dynamisk guidning fungerar endast om systemet tar emot trafikinformation via TMC-systemet.

Funktionen för dynamisk ruttguidning kan avaktiveras i Navigationsval menyn, se kapitel "Guidning" 179.

Kartdata

Alla erforderliga kartdata lagras på ett SD-kort som ingår till Infotainment-systemet.

För detaljerad beskrivning av hantering och byte av SD-kartkort, se kapitel "Kartor" 186

Användning

Kontrollelement

De viktigaste kontrollelementen för navigationen är enligt följande:

NAV-knappen: aktiverar navigations-systemet, visar aktuell position (om guidning är inaktiv), visar beräknad rutt (om guidning är aktiv), växlar mellan full kartbild, pilvy (om guidning är aktiv) och delad skärmvy, se "Information på displayen" nedan.

DEST-knappen: öppna menyn med alternativ för inmatning av mål.

Omkopplare med åtta lägen: flytta displayfönstret på navigeringskartan; för att välja målet, tryck i önskad riktning för att positionera hårkorset över ett mål på kartan.

RPT NAV-knappen: upprepa det senaste guidningsmeddelandet.

Tryck på knappen NAV.

Kartan för aktuell position visas på displayen, se "Information på displayen" nedan.

Ruttguidningsmeddelanden

Utöver visuella instruktioner på displayen (se "Information på displayen" nedan), erhålles meddelande för ruttguidning när ruttguidning är aktiv.

Förinställning av volymen för guidningsmeddelanden: se "Inställning av navigationssystemet" nedan.

Inställning av volymen för guidningsmeddelanden när de hörs: vrid ⏻ knappen.

158 Infotainmentsystem

Upprepa de senaste guidningsmeddelandet: tryck på RPT NAV knappen.

Information på displayen

Inaktiv guidning

Om guidningen inte är aktiv, visas följande information:

■ I den övre raden: tid, gatunamnet för aktuell position, yttertemperatur.
■ Adress och geografiska koordinater för aktuell position.

■ Kartbild av området runt den aktuella positionen.
■ På kartan: aktuell position marke-ras med en röd triangel.
En kompasssymbol som visar riktningen för norr.
Om ingen GPS-signal är tillgänglig vid den aktuella positionen, en överkorsad GPS-symbol visas under kompassymbolen.
Den aktuella kartskalan (ändra skala: vrid MENU knappen).

Observera!

För att växla till full kartvy: tryck på knappen NAV.

Aktiv guidning

Om ruttguidning är aktiv, visas följande information (beroende på aktuella Navigationsval inställningar, se kapitel "Guidning" 179):

Information i den övre raden

■ Tid
■ Avständ till slutdestination
■ Ankomsttid eller körtid
■ Yttertemperatur
■ En stor pil markerar rekommende- rad färdriktning.
■ En liten pil markerar nästföljande rekommenderade färdriktning.
■ Avstånd till nästa gatukorsning.
■ Gator som leder från gatan man kör på.

Information i pilvyn

■ Nedanför pilsymbolen: namnet på gatan man kör på.
■ Ovanför pilsymbolen: namnet på gatan efter nästa korsning.
■ Vid körning på motorväg:

Färdriktning och avständ till nästa motorvägsavfart, som du måste följa.

Avständ till nästa serviceställe, parkeringsplatser, korsningar och/eller avfarter från motorvägen.

■ När du när en motorvägskorsning visas information om val av körfält:

Om alternativet Körfältsassistent är aktiverat i menyn Visning vägledning (se kapitel "Guidning" 179) visas följande typ av bild:

Information i kartvyn

På höger sida av bilden visas följande information:

■ En kompasssymbol som visar riktningen för norr.
■ Om ingen GPS-signal (se kapitel "Allmän information" ↗ 156) är tillgänglig vid den aktuella positionen: en överkorsad GPS-symbol visas under kompasssymbolen.
■ Den aktuella kartskalan (ändra skala: vrid MENU knappen).

160 Infotainmentsystem

På kartan visas följande information:

■ Rutten som en blå linje.
■ Nuvarande position som en röd triangel.
■ Slutmålet som en rutig flagga.
■ Olika symboler (se kapitel "Symbolöversikt" → 188) som visar trafik-information och allmän information eller Points of Interest.

Ställa in navigationssystemet

Tryck på CONFIG knappen och välj sedan Navigationsinställningar för att öppna en meny med navigationsspecifika inställningar.

Navigationsvolym

De relativa volymerna för navigationsmeddelandet (Instruktion) och ljudkällan (Bakgrund) under ett navigationsmeddelande kan förinställas.

Stäl in önskade värden för Instruktion och Bakgrund.

För att kontrollera aktuella inställningar: välj Volymtest.

TMC inställningar

Välj Typ av info för att öppna en undermeny med olika alternativ för att definiera om och ev. vilka typer av trafikmeddelanden som ska visas på den aktiva guidningskartan.

När Definierade enligt lista väljs, kan man definiera vilken typ av info som ska visas.

Sorteringskriterier

Välj om trafikmeddelandena ska visas i ordningsföljd baserade på avständ eller på gatunamn.

Varningar även när vägledningen är inaktiv

Bestäm om infotainmentsystemet ska visa varningsmeddelanden även om guidningen är inaktiv.

Radera listor

Välj om alla inmatningar i Adressbok eller i Senaste resmål ska raderas.

Importera egna POIs

Endast tillämpligt om en USB-enhet som innehåller points of interest (POI) data ansluts till USB-porten 148 för Infotainmentsystemet.

Importera POI-data från en USB-en-het, se "Exportera och importera POI-data" nedan.

Endast tillämpligt om POI-data har importerats till Infotainmentsystemet, se "Exportera och importera POI-data" nedan.

Välj denna menypunkt för att radera alla importerade POI-data från my-POI-minnet i Infotainmentsystemet.

Observera!

Det är inte möjligt att direkt ta bort individuella, importerade POI-punkter från myPOI-minnet.

Om du vill ta bort individuella, importerade POI-punkter: importera uppdaterade POI-data till Infotainment-systemet som inte innehåller adressdata för berörda POI-punkter.

För att ta bort alla importerade POI-punkter i en vissa kategori: importera en tom POI-datafil för berörd kategori till Infotainmentsystemet.

Exportera POIs

Exportera alla POI-data som har lag-rats i myPOI-minnet i Infotainment-systemet på en USB-enhet som är ansluten till USB-porten 148, se "Exportera och importera POI-data" nedan.

Radera hemadress

Raderar aktuell, inställd hemadress (visas i Ange resmål menyn, se kapitel "Inmatning av mål" ↗ 165).

Exportera och importeraPOI-data

Inledande förklaringar

Typer av POI-data

Infotainmentsystemet innehåller följande typer av POI-data (points of interest):

■ Fördefinierade Points Of Interest (POI) som har lagrats på SD-kart-kort och indikeras med symboler på kartdisplayen.

Du kan lagra sådana, fördefinierade POI-punkter i adressboken eller som individuella POI-punkter i myPOI-minnet i Infotainment-systemet, se nedan.

■ Favoritmåladresser som lagrades i Adressbok.

Du kan exportera dessa adressbokdata till en USB-enhet för senare användning, t.ex. i andra bilar.

Du kan exportera dessa individuella POI-data till en USB-enhet för senare användning, t.ex. i andra bilar.

■ Användardefinierade POI-punkter: favoritmåladresser som du defini- erade via GPS-koordinater (från, t.ex., en topografisk karta) och ma- tade in i textfiler.

Du kan lagra dessa användardefinierade POI-data på en USB-enhet

162 Infotainmentsystem

och senare importera data till my-POI-minnet i Infotainment-systemet, se nedan.

- Importerade POIs: favoritmåladresser som tidigare har lagrats på en USB-enhet och sedan importerats till myPOI-minnet i Infotainmentsystemet.

Fördelar med att exportera och importera POI-data Export och import av POI-data (Points of Interest) erbjuder till exempel följande fördelar:

■ Definiera och lagra dina favoritmåladresser endast en gång, och senare använda dessa adresser i andra bilar.

Se "Export och import av individuella POI-punkter och adressbokposter" nedan.

■ Definiera dina favoritmåladresser enkelt i hemmet, och senare använda dem i bilen.

Se "Skapa och importera användardefinierade POI-punkter" nedan.

- Lägga upp ett stort antal måladresser, t.ex. favoritmåladresser för andra familjemedlemmar eller måladresser för nästa resa eller affärstrip i olika undermenyer.

Se "Organisera POI-data i flera undermappar" nedan.

Export och import av individuella POI-punkter och adressbokposter Kort beskrivning:

1. Anslut en USB-enhet till USB-porten i bilens Infotainmentsystem.

2. Lagra (exportera) dina favoritmåladresser på USB-enheten:

3. Anslut USB-enheten till USB-porten på en bil som är försedd med ett Navi 600- eller Navi 900-system.

4. Ladda ned (importera) adress-data till bilens Infotainmentsystem.

Efter importen, kan adresserna väljas som mål för ruttguidning.

För detaljerad beskrivning, se nedan.

Exportera POI-data till en USB-enhet Anslut en USB-enhet till USB-porten till Infotainmentsystemet, se kapitel "USB-port" ↗ 148.

Tryck på knappen CONFIG, välj Navigationsinställningar och välj sedan Exportera POIs.

Menyn Exportera POIs visas.

Alla individuella POI-punkter som har lagrats i myPOI-minnet och alla adressbokposter exporteras som standard.

Om så önskas, kan du välja bort adressdatatyper som du inte vill exportera.

Välj Starta export för att lagra adressdata av vald(a) typ(er) på den anslutna USB-enheten.

Adressdata lagras i en mapp med namnet myPOIs som finns i rotkata- logen på USB-enheten.

För varje exporterad POI-kategori, t.ex. Restaurant eller Privat, kan du hitta en fil med motsvarande namn i den mappen.

Exempel:

F:\myPOIs\Restaurant_3.poi eller F:\myPOIs\Privat_1.poi, där F:\ är rot- katalogen på USB-enheten.

Observera!

Om filer med POI-data av samma kategori redan har lagrats på USB-enheten i myPOIs mappen, kommer dessa äldre versioner att skrivas över med nya filversioner med samma namn.

Mappen myPOIs och filerna med POI-data bör inte döpas om eller flyt-tas till en annan mapp på USB-en-

heten. Annars kan Infotainment-systemet inte importera adressdata på nytt.

Importera POI-data från en USB-enhet

Anslut en USB-enhet som innehåller POI-data (detaljer, se ovan) till USB-porten till Infotainmentsystemet, se kapitel "USB-port" 148.

För att starta importen: tryck på CONFIG knappen, välj Navigations-inställningar, välj Importera egna POIs och välj sedan Fortsätt.

Alla POI-data som har lagrats på USB-enheten importeras till myPOI-minnet i Infotainmentsystemet.

När importen har avslutats, kan importerade POI-punkter väljas som mål via Ange resmål menyn, se kapitel "Inmatning av mål" 165.

Skapa och importera

användardefinierade POI-punkter Användardefinierade POI-punkter måste definieras via GPS-koordinater som kan hämtas, t.ex., från en topo- grafisk karta.

GPS-koordinaterna och ytterligare adressdata måste matas in i textfiler, där varje fil representerar en POI-kategori.

Kort beskrivning:

1. Skapa textfilerna från POI-data.
2. Mata in önskade adressdata i textfilerna.
3. Lagra textfilerna med dina POI-data på en USB-enhet.
4. Anslut USB-enheten till USB-porten i bilens Infotainmentsystem.
5. Ladda ned (importera) textfilerna med dina POI-data till Infotainmentsystemet.

Efter importen, kan adresserna väljas som mål för ruttguidning.

För detaljerad beskrivning, se nedan.

Skapa textfilerna för POI-data

Du kan placera dina favoritmåladresser i 20 olika POI-kategorier, där varje POI-kategori har ett nummer, se "POI-kategorier och tilldelade nummer" nedan.

För varje POI-kategori måste du skapa en separat textfil.

164 Infotainmentsystem

Textfilerna kan skapas, t.ex., med ett enkelt textredigeringsprogram.

Observera!

Textredigeringsprogrammet måste ha stöd för UTF-8 teckenavkodning för Unicode.

Namnet på varje textfil måste bestå av kategorinamnet, en enkel understrykning, kategorins nummer och filens efterled .poi.

Exempel på filnamn:

■ I affärer_2.poi
■ Hus & hem_8.poi
■ Kultur_15.poi

Observera!

Längden av textfilens namn är begränsad till 32 tecken.

POI-kategorier och tilldelade nummer:

(1) Privat, (2) I affärer, (3)
Restaurant, (4) Hotell, (5) För bilar,
(6) Resor, (7) Bio, (8) Hus & hem, (9)
Butiker, (10) Hantverk, (11) Sport,
(12) Sevärdhet, (13) Hälso- och sjukvård, (14) Fritid & hobby, (15)

Kultur, (16) Nattliv, (17)

Kommunikation, (18) Nyheter & börs, (19) Myndighet, (20) Allmänt.

Mata in POI-data i textfiler

I bilden nedan ges exempel på en textfil med namnet Hus & hem_8.poi med några exempel på POI-data:

POI-data måste matas in i textfilerna på följande format:

Longitud, latitud, "Namn på POI", "Extra information", "Telefonnummer (tillval)"

Exempel: 7.0350000, 50.6318040, "Michaels hem", "Bonn - Hellweg 6", "02379234567", se bilden ovan.

GPS-koordinaterna måste anges decimalt i grader.

Den maximala längden på POI-namn är 60 tecken. Samma begränsning gäller för strängarna med extra information och telefonnummer.

POI-data för varje måladress måste matas in på en separat enkelrad, se bilden ovan.

Lagra textfiler på en USB-enhet

Textfiler med POI-data måste lagras i en mapp med namnet myPOIs som finns i rotkatalogen på USB-enheten.

Exempel: F:\myPOIs\Hus &

hem_8.poi, där F:\ är rotkatalogen på USB-enheten.

Efter import av individuella POI-data till Infotainmentsystemet (se import-beskrivning längre ned), visar Importerade POIs menyn en lista över valbara POI-kategorier som följande:

Organisera POI-data i flera under- mappar

Du kan alternativt organisera textfilerna i flera undermappar med valfria namn.

Exempel: F:\myPOIs\AnnsPOIs eller F:\myPOIs\MyJourney, där F:\ är rot-katalogen på USB-enheten.

Efter import av individuella POI-data organiserade på detta sätt till Infotainmentsystemet (se importbeskrivning längre ned), visar Importerade POIs menyn en lista över valbara undermenyer som följande:

Efter val av en undermeny, visas tillhörande lista över importerade POI-kategorier.

Import av POI-data till Infotainment-systemet

Anslut USB-enheten med dina individuella POI-data till USB-porten på Infotainmentsystemet, se kapitel "USB-port" 148.

För att starta importen: tryck på CONFIG knappen, välj Navigations-inställningar, välj Importera egna POIs och välj sedan Fortsätt.

Alla POI-data som har lagrats på USB-enheten importeras till myPOI-minnet i Infotainmentsystemet.

När importen har avslutats, kan importerade POI-punkter väljas som mål via Ange resmål menyn, se kapi- tel "Inmatning av mål" nedan.

Inmatning av mål

Tryck på DEST knappen för att öppna en meny med olika alternativ för inmatning eller val av ett mål.

■ Hem: val av aktuell och inställd hemadress (om tillgänglig). Ställa in/ändra hemadress, se "Inställning av hemadress" nedan.

Efter val av hemadressen, beräknar Infotainmentsystemet

166 Infotainmentsystem

omedelbart en rutt från aktuell position till hemadressen och påbörjar sedan guidning.

■ Ange adress: direktinmatning av en destinations adress med land, stad, gata och husnummer. Se "Direkt inmatning av en adress" nedan.
- Adressbok: val av en måladress från adressboken. Se "Välja en adress ur adressboken" nedan. Se även "Lagra en adress i adressboken eller myPOI-minnet" och "Redigera eller radera en lagrad adress".
■ Senaste resmål: val från en lista med nyligen valda destinationer. Se "Välja ett tidigare mål" nedan.
■ myPOIs: val av en måladress som lagrats i myPOI-minnet. Se "Välja en adress som lagrats i myPOI-minnet" nedan.

Se även "Lagra en adress i adressboken eller myPOI-minnet" och "Redigera eller radera en lagrad adress".

■ Points Of Interest (POI): val av POI-punkter (adresser till, t.ex., restauranger, bensinstationer, sjukhus, etc.) som lagrats på SD-kartkortet i Infotainmentsystemet. Se "Välja en Point of Interest (POI)" nedan.
■ Välj från karta: val av ett mål från kartbilden med åttavägskontakten 109. Se "Välja en destination från kartan" nedan.
- Latitud / Longitud: val av en destination med geografiska koordinater. Se "Välja ett mål med geografiska koordinater" nedan.

Välja en bensinstation som mål efter en Låg bränslenivå varning När bränslenivån i bilens tank är låg, visas ett varningsmeddelande.

Börja söka efter en bensinstation nära bilens nuvarande position genom att välja Bensinstationer.

När sökningen är slutförd, visas en lista över alla bensinstationer som hittades.

Under listan visas detaljerad information om den markerade bensinstationen: ungefärlig riktning till bensinstationen, adressen, avständet och tillgängliga bränsletyper (utöver bensin och diesel).

Förkortningar som används för bränsletyper: CNG (komprimerad naturgas), LPG (flytande gasol).

Starta guidning till en bensinstation Välj önskad bensinstation.

Menyn Navigation visas.

Välj Starta navigering för att starta guidning till visad adress.

Beskrivning av ruttguidning, se kapi- tel "Guidning" ➔ 179.

Ange en adress direkt

Tryck på DEST knappen och välj sedan Ange adress för att öppna menyn som visas nedan.

För att ändra/välja land: markera landets indatafält (se bilden ovan) och tryck sedan på MENU knappen för att öppna Länder menyn.

Välj önskat land.

Ange en adress med bokstaveringsfunktionen

Markera inmatningsfältet Stad: och tryck sedan på MENU-knappen för att aktivera bokstaveringsfunktionen.

168 Infotainmentsystem

Markera och acceptera bokstäverna för den önskade staden en i taget med MENU-knappen. Under processen blockerar systemet automatiskt bokstäver som inte kan leda till stadens namn.

Följande symboler kan väljas på den nedersta raden:

: Listor med specialbokstäver visas på den nedersta raden.
◀▶ : Föregående/nästa bokstav mar- keras.
✗ : Radera senaste bokstaven.

Aa : Stora, små bokstäver.

☐ : Listfunktion - när du angett två bokstäver (i vissa fall bara en bokstav), visas alla tillgängliga namn med de två bokstäverna. Listan blir kortare efterhand som du anger fler bokstäver.

OK : Fullfölj inmatningen eller acceptera söktermen.

Om du håller knappen BACK nertryckt raderas alla bokstäver på inmatningsraden på en gång.

Upprepa samma förfarande för återstående inmatningssfält (inmatning av husnummer eller korsning är valfritt).

När du har matat in hela adressen, väljer du OK.

Menyn Navigation visas.

Starta ruttguidning

Välj Starta navigering för att starta guidning till visad adress.

Beskrivning av ruttguidning, se kapi- tel "Guidning" ➔ 179.

Lagra adressen

Välj Spara om du vill lagra den visade adressen i adressboken eller myPOI-minnet.

Spara menyn visas, se "Lagra en adress i adressboken eller myPOI-minnet" nedan.

Välja en adress ur adressboken

Tryck på knappen DEST och välj sedan Adressbok.

Välj önskad post från adressboken. Menyn Navigation visas.

Starta ruttguidning Välj Starta navigering för att starta guidning till visad adress. Beskrivning av ruttguidning, se kapitel "Guidning" ➔ 179.

Välja en tidigare destination Tryck på DEST knappen och välj sedan Senaste resmål för att öppna menyn som visas nedan.

En lista över de måladresser som använts senast visas.

Välj önskad destination. Menyn Navigation visas

Starta ruttguidning Välj Starta navigering för att starta guidning till visad adress.

Beskrivning av ruttguidning, se kapi- tel "Guidning" ➔ 179.

Lagra adressen Välj Spara om du vill lagra den visade adressen i adressboken eller myPOI-minnet.

Spara menyn visas, se "Lagra en adress i adressboken eller myPOI-minnet" nedan.

Välja en adress som lagrats i myPOI-minnet

Tryck på DEST knappen och välj sedan myPOIs för att öppna menyn som visas nedan.

Observera!

Alternativet Importerade POIs kan endast väljas om POI-data (adress) har laddats ned från en USB-enhet, se "Exportera och importera POI-data" i avsnittet "Användning" ovan.

170 Infotainmentsystem

Välj önskat alternativ. En meny med olika sorteringsalternativ visas.

Sorteringsalternativen anger i vilken ordning som adresserna till individuella/importerade POI-punkter visas senare.

Välj önskat sorteringsalternativ.

En meny med nu tillgängliga POI-kategorier (Points of Interest) visas.

Välj önskad kategori.

En meny med en lista över alla tillgängliga POI-punkter i den valda kategorin (t.ex. Restaurant) visas.

Observera!

POI-punkter (Points of Interest) som ligger långt från bilens aktuella position visas kanske inte i listan.

Under listan visas detaljerad information om markerade POI-punkter: ungefärlig riktning till POI-punkten, adressen och avständet.

Starta ruttguidning till en POI-punkt Välj önskad POI.

Menyn Navigation visas.

Välj Starta navigering för att starta guidning till visad adress.

Beskrivning av ruttguidning, se kapitel "Guidning" ↗ 179.

Välja en POI

Tryck på knappen DEST och välj sedan Points Of Interest (POI).

En meny med olika alternativ för val av POI-punkter (t.ex. restauranger, bensinstationer och sjukhus) visas.

Nära aktuell position

Välja POI nära bilens aktuella position.

När alternativet har valts, visas en lista över alla tillgängliga POI-kategorier.

En meny visas med alternativ där du kan förfina sökningen efter en ben- sinstation.

När du har valt Starta sökning, startas en sökning efter alla bensinstationer i området. Sökningen tar hänsyn till alla bensinstationer som uppfyller de inställda filtreringskriterierna för Kedja och Fueltype (ändra filtreringskriterier, se avsnittet "Ställa in filter för förfinad sökning" nedan).

När sökningen är slutförd, visas en lista över alla bensinstationer som hittades.

Under listan visas detaljerad information om den markerade bensinstationen: ungefärlig riktning till bensinstationen, adressen, avständet och tillgängliga bränsletyper (utöver bensin och diesel).

Förkortningar som används för bränsletyper: CNG (komprimerad naturgas), LPG (flytande gasol).

Ställa in filter för förfinad sökning När du har valt Kedja, visas en lista med alla tillgängliga bensinstationer/ kedjor i området.

172 Infotainmentsystem

Du kan minska antalet bensinstationer genom att markera minst en bensinstationskedja.

Efter markering av önskat märke/önskad kedja: välj Starta sökning med valda filter eller välj Fortsätt med nästa filter (bränsletyper) för att förfina sökningen ytterligare.

När du valt Fueltype, visas en lista med alla tillgängliga typer av bränsle (utöver bensin och diesel) på bensinstationer i området.

Du kan minska antalet bensinstationer genom att markera minst en typ av bränsle.

Efter markering av önskade bränsletyper: välj Starta sökning med valda filter eller Fortsätt med nästa filter (bensinstation märke/kedja) för att förfina sökningen ytterligare.

När du har startat sökningen, visas en lista över alla bensinstationer som överensstämmer med kriterierna i de tidigare valda filtren.

Välj önskad bensinstation.

Menyn Navigation visas.

Starta ruttguidning

Välj Starta navigering för att starta guidning till visad adress.

Beskrivning av ruttguidning, se kapitel "Guidning" 179.

Lagra adressen

Välj Spara om du vill lagra den visade adressen i adressboken eller myPOI-minnet.

Spara menyn visas, se "Lagra en adress i adressboken eller myPOI-minnet" nedan.

Längs motorväg

Val av motorvägsrelaterade POI (t.ex. bensin- eller servicestationer) längs rutten. Bara tillgängligt när du befinner dig på en motorväg.

Välja en POI: se exemplet ovan för "Nära aktuell position".

Omkring resmål

Val av POI nära den angivna destina- tionen.

Välja en POI: se exemplet ovan för "Nära aktuell position".

Runt andra städer

Val av POI runt en vald stad.

När du har valt alternativet, visas en lista med länder.

Välj önskat land. En meny för inmatning av stadsnamn visas.

Mata in önskad stad med stavningsfunktionen, se "Mata in en adress med stavningsfunktionen" ovan.

Då bokstäverna börjar likna ett ortnamn, visas en lista med städer. Ibland måste du välja ☐ för att visa listan.

Välj önskad stad. En meny visas där POI nära den valda staden är uppdelade i kategorier.

Välja en POI: se exemplet ovan för "Nära aktuell position".

Sök via namn

Val av POI genom att ange ett namn.

När du har valt alternativet, visas en lista med länder.

Välj önskat land. En meny för inmatning av namn visas.

Mata in namnet på önskad POI-punkt med stavningsfunktionen, se "Mata in en adress med stavningsfunktionen" ovan.

Då bokstäverna börjar likna ett namn, visas en lista med möjliga Points of Interest. Ibland måste du välja för att visa listan.

Välj önskad POI.

Menyn Navigation visas.

Starta ruttguidning

Välj Starta navigering för att starta guidning till visad adress.

Beskrivning av ruttguidning, se kapi- tel "Guidning" ➔ 179.

Lagra adressen

Välj Spara om du vill lagra den visade adressen i adressboken eller myPOI-minnet.

Spara menyn visas, se "Lagra en adress i adressboken eller myPOI-minnet" nedan.

Sök via telefonnummer

Val av POI genom att ange ett telefonnummer.

När du har valt alternativet, visas en lista med länder.

Välj önskat land. En meny för inmatning av nummer visas.

174 Infotainmentsystem

När inmatningen är tillräckligt specifik visas en lista med möjliga telefon-nummer (varje nummer motsvarar en POI-punkt). Ibland måste du välja för att visa listan.

Välj önskad POI.

Menyn Navigation visas.

Starta ruttguidning

Välj Starta navigering för att starta guidning till visad adress.

Beskrivning av ruttguidning, se kapitel "Guidning" ↩ 179.

Lagra adressen

Välj Spara om du vill lagra den visade adressen i adressboken eller myPOI-minnet.

Spara menyn visas, se "Lagra en adress i adressboken eller myPOI-minnet" nedan.

Välja en destination från kartan

Tryck på knappen DEST och välj sedan Välj från karta.

En meny med en karta som visar området omkring aktuell position visas.

Observera!

Vrid på MENU-knappen för att ändra kartans skala.

Använd åttavägsreglaget på MENU-knappen ➔ 109 för att placera hårkorset på en kartdestination.

Bekräfta valet genom att trycka på MENU-knappen.

Menyn Navigation visas.

Starta ruttguidning

Välj Starta navigering för att starta guidning till visad adress.

Beskrivning av ruttguidning, se kapi- tel "Guidning" ➔ 179.

Lagra adressen

Välj Spara om du vill lagra den visade adressen i adressboken eller myPOI-minnet.

Spara menyn visas, se "Lagra en adress i adressboken eller myPOI-minnet" nedan.

Välja en destination med geografiska koordinater

Tryck på knappen DEST och välj sedan Latitud / Longitud.

En meny som medger inmatning av geografiska koordinater som måladress visas.

1. Välj Latitud.
2. Välj N eller S (norr eller söder om ekvatorn) genom att vrida på MENU-knappen.
3. Bekräfta valet genom att trycka på MENU-knappen.

4. Ange önskad latitud med MENU-knappen.

5. Bekräfta posten genom att trycka på MENU-knappen.

6. Ange önskade värden för latitudens gradminuter och gradsekunder.

Inmatning av longitudkoordinater

1. Välj Longitud.
2. Välj O eller V (väst eller öst om nollmeridianen i Greenwich) genom att vrida på MENU-knappen.
3. Bekräfta posten genom att trycka på MENU-knappen.
4. Ange och bekräfta det angivna värdet för longitud med gradminuter och gradsekunder.

Välj Använd för att bekräfta visade koordinater.

Menyn Navigation visas.

Starta ruttguidning

Välj Starta navigering för att starta guidning till visad adress.

Beskrivning av ruttguidning, se kapi- tel "Guidning" ➔ 179.

Lagra adressen

Välj Spara om du vill lagra den visade adressen i adressboken eller myPOI-minnet.

Spara menyn visas, se "Lagra en adress i adressboken eller myPOI-minnet" nedan.

Lagra en adress i adressboken eller myPOI-minnet

Infotainmentsystemet har två separata minnesareor där du kan lagra adresserna till dina favoritmål: adressboken och myPOI-minnet.

Innan du lagrar en adress i någon av dessa minnesareor, måste du tilldela adressen till en kategori:

• Om du vill lagra en adress i adressboken, måste du tilldela adressen till kategorierna Privat eller I affärer.
  ■ Om du vill lagra en adress i myPOI-minnet, kan du välja från 18 kategorier (t.ex. Restaurant, Resor eller Kultur).

176 Infotainmentsystem

Lagra en adress i adressboken

Tryck på DEST knappen för att öppna Ange resmål menyn, och välj sedan ett alternativ för inmatning eller val av en måladress (t.ex. Ange adress eller Senaste resmål), se berörda beskrivningar av inmatning eller val av adress ovan.

Efter inmatning eller val av önskad måladress, visas Navigation menyn.

Välj Spara.

Menyn Spara visas, med den tidigare inmatade eller valda måladressen som standardnamn.

Standardnamnet kan ändras (se ex- emplet i bilden ovan) med stavningsfunktionen, se "Inmatning av en adress med stavningsfunktionen" ovan.

Ett telefonnummer kan också matas in.

Standardkategorin Privat kan ändras till I affärer:

Välj den visade kategorin för att öppna en meny med en lista över alla tillgängliga adresskategorier.

Observera!

Om du väljer en annan kategori än Privat eller I affärer, lagras måladressen i myPOI-minnet och inte i adressboken.

Välj I affärer.

Välj OK för att spara måladressen i adressboken under det namn och den kategori som visas.

Maximalt 100 måladresser kan lagras i adressboken.

Lagra en adress i myPOI-minnet Lagring av en måladress i myPOI- minnet fungerar på samma sätt som beskrivs ovan för adressboken.

Den enda skillnaden: välj en annan kategori än Privat eller I affärer, t.ex. Restaurant, För bilar eller Butiker.

Observera!

Om du väljer en av kategorierna Privat eller I affärer, lagras måladressen i adressboken och inte i myPOI-minnet.

Redigera eller radera en lagrad adress

Adressdata (inklusive kategori och telefonnummer) som lagrats i adressboken eller myPOI-minnet kan när som helst redigeras eller helt raderas.

Redigera eller radera en post i adressboken

Tryck på knappen DEST, välj Adressbok, välj önskad adresspost och välj sedan Ändra.

Menyn Ändra visas.

Följande alternativ finns tillgängliga:

■ Adress: öppnar menyn Ange adress. Du kan redigera den visade adressen med stavningsfunktionen, se "Inmatning av en adress med stavningsfunktionen" ovan.

När du har bekräftat den redigerade adressen, visas menyn Navigation på nytt.

Om du vill redigera även namnet eller ändra kategorin, måste du åter välja berörd adress i adressboken, se ovan.

■ Namn & nummer: när du har valt detta alternativ, kan du redigera namnet på adressboksposten, redigera telefonnumret eller välja en ny kategori, se "Lagra en adress i adressboken" ovan.
■ Radera: raderar den visade adressen från adressboken.
■ Som "Hem": ställer in den visade adressen som hemadress, se "Ställa in hemadress" nedan.

Redigera eller radera en myPOI-post Tryck på DEST knappen och välj sedan myPOIs för att öppna menyn som visas nedan.

178 Infotainmentsystem

Redigera eller radera Egna POIs Välj Egna POIs, välj önskat sorteringsalternativ (t.ex. Nära aktuell position), välj önskad kategori (t.ex. Restaurant), välj önskad adress och välj sedan Ändra.

Menyn Ändra visas.

Redigering eller radering av visade myPOI-poster fungerar på samma sätt som beskrivs för en adressboks-post, se ovan.

Angående Importerade POIs Importerade POI-punkter (POI-punkter nedladdade från en USB-enhet) kan inte redigeras direkt.

Om du vill redigera adressdata för en importerad POI:

■ Du måste först lagra adressen i adressboken eller som en individuell POI-punkt. Sedan kan du redigera adressdata för berörd adressbokspost eller myPOI-post (valbart via Egna POIs).
■ Eller du kan importera uppdaterade adressdata från en USB-enhet, se "Exportera och importera POI-data" i kapitlet "Användning" ovan.

Det är dessutom inte möjligt att direkt ta bort adressdata för individuellt importerade POI-punkter från myPOI-minnet.

Om du vill ta bort individuellt importerade POI-punkter:

Importera uppdaterade POI-data till Infotainmentsystemet som inte innehåller adressdata för de POI-punkter som du vill ta bort.

För att ta bort alla importerade POI-punkter i en viss kategori: importera en tom POI-datafil för berörd kategori.

För beskrivning av import av POI-data, se "Export och import av POI-data" i kapitlet "Användning" ovan.

Radering av alla importerade POI-punkter på en gång:

Tryck på knappen CONFIG, välj Navigationsinställningar och välj sedan Ta bort alla importerade POIs.

Ställa in hemadress

Innan du kan ange en adress som hemadress, måste du lagra denna adress i adressboken eller myPOI-minnet, se motsvarande beskrivning ovan.

Ställa in en adressbokspost som hemadress

Tryck på knappen DEST, välj Adressbok, välj önskad adresspost, välj Ändra och välj sedan Som "Hem".

Den visade adressen ställs in som ny hemadress och visas som första alternativ i menyn Ange resmål.

Ställa in en myPOI-post som hemadress

Tryck på DEST knappen och välj sedan myPOIs för att öppna menyn som visas nedan.

Ställa in en individuell POI-punkt som hemadress

Välj Egna POIs, välj önskat sorteringsalternativ (t.ex. Nära aktuell position), välj önskad kategori (t.ex. Restaurant), välj önskad adress, välj Ändra och välj sedan Som "Hem".

Den visade adressen ställs in som ny hemadress och visas som första alternativ i menyn Ange resmål.

Angående Importerade POIs Importerade POI-punkter (POI-punkter nedladdade från en USB-enhet) kan inte direkt ställas in som hemadress.

Om du vill ställa in adressen för en importerad POI-punkt som hema-dress:

Du måste först lagra adressen i adressboken eller som en individuell POI-punkt.

Sedan kan du ställa in adressdata för berörd adressbokspost eller myPOI-post (valbart via Egna POIs) som hemadress.

Guidning

Tryck på knappen NAV och sedan vredet MENU för att visa huvudmenyn för navigation.

Olika menyalternativ finns tillgängliga beroende på om guidningen är avaktiverad eller aktiverad.

Funktioner med avaktiverad guidning

Starta navigering

När du har valt Starta navigering visas menyn nedan.

Följande alternativ finns tillgängliga:

■ Starta navigering: för att starta guidning till visad adress.
■ Visa på kartan: visa platsen för den visade adressen på kartan.
■ Ring upp: inte tillgänglig.
- Spara: lagra visade adresser i adressboken eller myPOI-minnet, se "Lagra en adress i adressboken eller myPOI-minnet" i kapitlet "Inmatning av mål" ovan.

180 Infotainmentsystem

• Ändra: ändra/redigera visade adresser, se "Redigera eller radera en lagrad adress" i kapitlet "Inmatning av mål" ovan.
  ■ Ruttkriterier: ställa in/ändra kriterier för ruttberäkning, se "Navigations-alternativ" nedan.

TMC-meddelanden

Information om TMC, se kapitlet "Dynamisk guidning" 156.

Välj TMC-meddelanden för att visa en lista över alla TMC-trafikmeddelanden som tas emot.

Välj ett TMC-meddelande för att visa detaljerad information om det relate-rade trafikhindret.

Navigationsval

Motsvarande meny innehåller flera alternativ och många relaterade undermenyer för inställning av guidningen.

Ruttkriterier

Beräkningen av rutten kan styras av olika kriterier.

Välj ett av följande kriterier:

■ Snabbast
■ Kortast
■ Ekonomisk: en energioptimerad rutt beräknas, med hänsyn till bil-specifika parametrar som är inställda i menyn Fordonsparameter, se nedan.

Välj Fordonsparameter för att öppna en meny där du kan välja olika bilspecifika parametrar.

De valda inställningarna beaktas för ruttberäkning om Ekonomisk har valts, se ovan.

När du har ställt in de önskade bilparametrarna, trycker du på BACKknappen för att lämna menyn.

Välj Dynamisk vägledning för att öppna en meny där du kan ställa in den dynamiska guidningen.

Information om dynamisk guidning, se kapitlet "Dynamisk guidning" 186.

Välj Dynamisk vägledning för att aktivera/avaktivera dynamisk guidning.

Om dynamisk guidning är aktiverad: Välj Automatisk omberäkning om du vill att rutten automatiskt ska beräknas om i samband med trafikproblem.

Välj Bekräfta före automatisk omberäkning om du vill att rutten endast ska beräknas om när du har bekräftat motsvarande meddelande.

Välj Använd inställningar för att aktivera de visade inställningarna och lämna menyn.

Om du vill kan du välja ett eller flera av följande alternativ i menyn Ruttkriterier:

■ Undvik motorvägar
■ Undvik betalvägar
■ Undvik tunnlar
■ Undvik färjor
■ Ta hänsyn till vägar avstängda vissa tider.

Visning vägledning

Följande alternativ är tillgängliga vid visning av guidning:

182 Infotainmentsystem

Med alternativet Körfältsassistent kan du välja vilken typ av bild som ska visas när en motorvägskorsning närmar sig.

Om Körfältsassistent är avaktiverat visas följande bild:

Om Körfältsassistent är aktiverat visas följande bild:

Med alternativet Pop-up navigering kan du välja om guidningsinformation från navigationssystemet ska visas i pop-up fönster i andra lägen (t.ex. radioläget). Informationen döljs efter en viss tid eller när du trycker in knappen BACK.

Välj Använd inställningar för att aktivera de visade inställningarna och återgå till menyn Navigationsval.

Kartalternativ

Välj Kartalternativ och sedan Kartorientering för att visa följande undermeny:

Välj om kartorienteringen ska vara norr uppåt eller färdriktningen uppåt på kartbilden.

Välj Kartalternativ och sedan Visa POI-ikoner på kartan för att öppna en undermeny med olika alternativ för att bestämma om Points of Interest ska visas på kartan och i så fall vilka.

När du har valt Definierade enligt lista kan du ange vilken typ av POI som ska visas, t.ex. restaurang, ho- tell, offentliga platser osv.

Visning av ankomsttid eller körtid Efter val av alternativt Visa beräknad kvarvarande körtid eller Visa beräknad ankomsttid i menyn Navigationsval visas motsvarande tid i den övre raden på guidningsskär- men.

Nuvarande position

Följande information om den aktuella positionen visas:

Visad information: samma som på displayen för Nuvarande position.

Funktioner med aktiv guidning

Stoppa navigering

Efter val av Stoppa navigering avaktiveras guidningen och menyalternativen för inaktiv guidning visas, se "Funktioner med inaktiv guidning" ovan.

TMC-meddelanden

Information om TMC, se kapitlet "Dynamisk guidning" 156.

När du har valt TMC-meddelanden visas menyn Filtrering.

184 Infotainmentsystem

Välj om All trafikinformation eller bara Trafikinfo längs beräknad rutt ska visas i listan TMC-meddelanden, se nedan.

Navigationsval

Beskrivning, se "Funktioner med avaktiverad guidning" ovan.

Ruttinformation

Du kan komma åt följande information i menyn Ruttinformation:

■ Ruttlista
■ Nuvarande position
■ Information resmål
■ Översikt aktuell rutt

Ruttlista

Alla gator längs den beräknade rutten listas med respektive avständ.

Du kan utöka punkter i ruttlistan markerade med symbolen "+" genom att välja listposten. När listposten har valts visas ytterligare detaljer om den.

Nuvarande position

Beskrivning, se "Funktioner med avaktiverad guidning" ovan.

Information resmål

Beskrivning, se "Funktioner med avaktiverad guidning" ovan.

Översikt aktuell rutt

Följande information om den aktuella rutten visas:

■ Position
■ Resmål
■ Ankomsttid
■ Vägsträcka
■ Kartbild

Uteslut vägsträcka

Följande alternativ är tillgängliga för att manuellt utesluta vissa områden/vägsträckor från guidningen:

Ruttlista

I listan över gatunamn längs den be- räknade rutten kan gator uteslutas från guidningen.

För att utesluta en gata från guidningen:

Markera gatunamnet och tryck på MENU-knappen. Gatunamnet visas med överstrykning.

Om du vill, kan du utesluta fler gator från guidningen.

Välj Använd inställningar och bekräfta det visade meddelandet.

Rutten beräknas om, med hänsyn till de gator som har uteslutits.

Distans

Genom att ställa in ett avständ kan du utesluta den del av rutten som ligger mellan den nuvarande positionen och det inställda avständet från guidningen.

Ställ in önskat avständ, tryck på MENU-knappen och bekräfta sedan det meddelande som visas.

Rutten beräknas om med hänsyn till det vägavsnitt som har uteslutits.

Observera!

De inmatade spärrarna för sträckor är aktiva tills en ny ruttberäkning görs.

Ta bort alla spärrade vägavsnitt När du väljer detta alternativ, kommer alla de områden/vägavsnitt som tid- igare uteslöts nu att tas med i guid- ningen igen.

Dynamisk guidning

Om den dynamiska guidningen är aktiv kommer hela den aktuella trafiksituationen som infotainmentsystemet tar emot via TMC att användas när rutten beräknas. Rutten föreslås med hänsyn tagen till alla trafikhinder eller inskränkningar i enlighet med de förinställda kriterierna (t.ex. "kortast väg", "undvik motorvägar" osv.).

Vid ett trafikhinder (t.ex. köbildning, avstängd väg) på den rutt du ska köra visas ett meddelande och ett röstmeddelande upplyser om hindret. Föraren kan bestämma om han/hon vill köra runt hindret med hjälp av den föreslagna ruttändringen eller fortsätta genom hindret.

Närliggande trafikstörningar rapporteras även om guidningen inte är aktiv.

När guidningen är aktiv kontrollerar systemet kontinuerligt, baserat på trafikinformationen, om det är bättre att beräkna om rutten eller ta en alternativ rutt med hänsyn till den aktuella trafiksituationen.

Aktivering och avaktivering av den dynamiska guidningen, samt kriterier för beräkning av rutten och andra navigationsinställningar, kan göras i menyn Navigationsval, se kapitel "Guidning" 179.

Dynamisk guidning fungerar endast om systemet tar emot trafikinformation via RDS-TMC-systemet.

Den eventuella fördröjning som uppstår vid ett trafikhinder beräknar info-tainmentsystemet baserat på informa-tion som systemet tar emot via den RDS-TMC-station som är inställd. Den faktiska fördröjningen kan skilja sig från den beräknade.

Kartor

Alla kartdata som behövs för att använda navigationssystemet finns på ett SD-kort som levereras med Infotainmentsystemet.

SD-kartkort

SD-kortläsaren i Infotainment-systemet kan endast läsa SD-kort som har levererats specifikt för bilens navigationssystem. SD-kortläsaren kan inte läsa andra SD-kort.

Beroende på framställningstiden för kartdata på SD-kortet, kan vissa nya vägar saknas. Vissa namn och vägar kan avvika från de som var aktuella när kartdata framställdes.

För att beställa ytterligare SD-kort eller uppdatera kartdata, kontakta närmaste Chevrolet-representant.

Byta ett SD-kartkort, se nedan.

Försök aldrig använda ett SD-kort som är sprucket, missformat eller reparerat med tejp. Det kan skada utrustningen.

■ Hantera alltid SD-kortet med försiktighet. Berör aldrig metallkontakterna.
■ Använd inte vanligt rengöringsmedel, bensin, tinner eller antistatspray.
■ Om du måste rengöra SD-kortet, använd en mjuk torkduk.
■ Ett SD-kort får inte böjas. Använd inte ett SD-kort som är krökt eller spräckt.
■ Sätt inte fast en dekal och skriv inte på kortets yta.

■ Förvara aldrig SD-kortet där det utsätts för direkt solljus, och utsätt det inte för höga temperaturer eller fuktighet.
■ Förvara alltid SD-kortet i dess förvaringsbox, när det inte används.

Byta ett SD-kartkort

SD-kartkortets fack sitter under locket på mittkonsolen.

Borttagning av SD-kortet

Tryck på den insatta SD-kortet för att frigöra det, och dra sedan ut SD-kortet försiktigt ur packet.

Insättning av SD-kortet

Skjut försiktigt in SD-kortet med det avfasade hörnet vänt åt vänster (se bilen ovan) i SD-kortfacket tills kortet griper tag.

Observera!

SD-kortet och SD-kortfacket måste alltid vara rent och torrt.

Symbolöversikt

	1		9		17		25
	2		10		18		26
	3		11		19		27
	4		12		20		28
	5		13		21		29
	6		14		22		30
	7		15		23		31
	8		16		24		32

Nr Förklaring

1 Aktuell position (karta)

2 Resmål

3 Aktuell position (ruttlista)

4 inte tillgänglig

5 inte tillgänglig

6 Dimma

7 Vägarbete

8 Hal vägbana

9 Smog

10 Snö

11 Storm

12 Se upp/varning

13 Avstängd väg

14 Tät trafik

15 Köbildning

16 Körfält sammandraget

17 Öppna lista

Nr Förklaring

18 Stäng lista

19 Köpcenter

20 Avgiftsbelagd väg

21 Turistinformation

22 Sevärdhet

23 Sport & fritid

24 Gå ut

25 Museum

26 Biluthyrning

27 Reseinformation

28 Fritidsutbud

29 Tjänst

30 Bankomat

31 Busstation

32 Campingplats

33

41

49

57

34

42

50

58

35

43

51

59

36

44

52

60

37

45

53

61

38

46

54

62

39

47

55

63

40

48

56

Nr Förklaring

33 Apotek

34 Biograf

35 Flygplats

36 Nöjesfält

37 Stad

38 Bank

39 Trafikmeddelande

40 Färja

41 Gräns

42 Tunnel

43 Kiosk

44 Livsmedel

45 Hotell/motell

46 Motorvägsavfart

47 Parkeringsplats

48 Pendelparkering

49 Parkeringsgarage

Nr Förklaring

50 Bensinstation

51 Rastplats

52 Restaurang

53 WC

54 Historiskt monument

55 Sjukhus

56 Nödfall

57 Polis

58 Hamn

59 Bergspass

60 Offentlig plats

61 Bilrelaterat

62 Verkstad

63 Kyrkogård

Taligenkänning

Allmän information

Med taligenkänningen i infotainment- systemet kan du använda olika funk- tioner i navigeringssystemet (endast Navi 900; inklusive ljudsystemfunktion- er) och telefonportalen via röstin- matning. Den känner igen komman- don och sifferföljder oberoende av ta- lare. Kommandona och sifferföljderna kan uttalas utan en röstpaus mellan de enskilda orden.

Du kan spara destinationsadresser, radiostationer och telefonnummer och tilldela ett namn (rösttagg). Med de här namnen kan du senare ställa in destinationsadressen för en kommande resa, välja en radiostation eller ställa in en telefonanslutning.

Vid felaktig funktion eller kommandon ger taligenkänningen visuell och/eller akustisk återkoppling och begär att du matar in det önskade kommandot igen. Utöver detta bekräftar taligenkänningen viktiga kommandon och frågar vid behov.

För att garantera att samtal i bilen inte aktiverar systemets funktioner av misstag startar inte taligenkänningen förrän den har aktiverats.

Viktiga meddelanden om språkstöd

Det är inte alla språk som är tillgängliga för infotainmentsystemet som är tillgängliga för taligenkänningen.
Det är inte alla språk som är tillgängliga för taligenkänningen i telefonportalen som också är tillgängliga för taligenkänningen i navigationssystemet (inklusive ljudsystemfunktioner).
- Taligenkänning i telefonportalen: om det valda språket på displayen inte stödsa av taligenkänningen måste du ange röstkommandona på engelska.

För att kunna ange röstkommandon på engelska måste du först aktivera telefonens huvudmeny genom att trycka på PHONE-knappen på infotainmentsystemet och därefter aktivera taligenkänningen i

telefonportalen genom att trycka på vě på ratten.

- Taligenkänning för navigeringssystemet: om det valda språket för displayen inte stöds av taligenkänningen går det inte att använda taligenkänning.

OM så är fallet måste du välja ett annat språk på displayen om du vill styra systemet med röstkommandon.

Tryck på CONFIG, välj Språk i menyn och välj sedan t.ex. English.

Eftersom engelska är ett av de språk som stöds av taligenkänningen i navigationssystemet är taligenkänning tillgängligt.

Observera!

Om du ändrar språk på infotainmentsystemets display raderas alla namn som är tilldelade till förinställda stationer och/eller destinationsadresser.

Telefonstyrning

Aktivera taligenkänning

Aktivera taligenkänningen i telefon- portalen genom att trycka på » på rat- ten. Under samtalet stängs ljudet av på aktiva ljudkällor och uppspelning av trafikmeddelanden avbryts.

Justera den utgående röstvolymen

Vrid volymratten på infotainment-systemet eller tryck på knapparna + eller – på ratten.

Avbryta ett samtal

Det finns olika sätt att avaktivera tali-genkänningen och avbryta samtalet:

■ Tryck på knappen ✉ på ratten.
■ Säg "Cancel (Avsluta)".
■ Säg inte några kommandon under en period.
■ Efter det tredje icke igenkända kommandot.

Användning

Med hjälp av taligenkänningen kan mobiltelefonen drivas mycket praktiskt via röstinmatning. Det räcker att aktivera taligenkänningen och ange (säga) önskat kommando. När du har matat in kommandot guidar infotainmentsystemet dig genom dialogen med lämpliga frågor och feedback för att uppnå önskad åtgärd.

Huvudkommandon

Efter aktivering av taligenkänningen markera en kort ton att taligenkänningen väntar på en inmatning.

Tillgängliga huvudkommandon:

■ "Dial (Slå nummer)"
■ "Call (Ring upp)"
■ "Redialing (Återuppringer)"
■ "Save (Spara)"
■ "Delete (Radera)"
■ "Directory (Katalog)"
■ "Pair (Koppla)"
■ "Select device (Välj enhet)"
■ "Voice feedback (Röstkvittens)"

Kommandon som är tillgängliga ofta

■ "Help (Hjälp eller)": dialogen avbryts och alla kommandon som är tillgängliga i den aktuella funktionen räknas upp.
■ "Cancel (Avsluta)": taligenkänningen avaktiveras.
■ "Yes (Ja)": en lämplig åtgård aktiveras beroende på sammanhang.
■ "No (Nej)": en lämplig åtgärd aktiveras beroende på sammanhang.

Mata in ett telefonnummer

Efter kommandot "Dial (Slå nummer)" kräver taligenkänningen ett inmatat nummer.

Telefonnumret måste sägas med din normala röst utan några extra pauser mellan de enskilda siffrorna.

Igenkänningen fungerar bäst om man gör en paus på minst en halv sekund efter var tredje till femte siffra. Infotainmentsystemet upprepar då de igenkända siffrorna.

Du kan då ange ytterligare siffror eller följande kommandon:

■ "Dial (Slå nummer)": inmatningarna accepteras.
■ "Delete (Radera)": den senast angivna siffran eller siffergruppen raderas.
■ "Plus": ange "+" före numret för utomlandssamtal.
■ "Verify (Repetera)": inmatningarna upprepas av röstsystemet.
■ "Asterisk (Stjärna)": en stjärna "*" anges.
■ "Hash (Fyrkant)": en fyrkant "#" anges.
■ "Help (Hjälp eller)"
■ "Cancel (Avsluta)"

Den maximala längden på det inmatade telefonnumret är 25 siffror.

För utlandssamtal kan du säga ordet "Plus" (+) i början av numret. Med plustecknet kan du ringa från vilket land som helst utan att känna till prefixet för utlandssamtal i det landet.

Säg sedan landskoden.

194 Infotainmentsystem

Exempel på dialog

Användare: "Dial (Slå nummer)"

Röstmeddelande: "Please, say the number to dial (Ange numret som du vill slå)"

Användare: "Plus Four (Fyra) Nine (Nio)"

Röstmeddelande: "Plus Four (Fyra) Nine (Nio)"

Användare: "Seven (Sju) Three (Tre) One (Ett)"

Röstmeddelande: "Seven (Sju) Three (Tre) One (Ett)"

Användare: "One (Ett) One (Ett) Nine (Nio) Nine (Nio)"

Röstmeddelande: "One (Ett) One (Ett) Nine (Nio) Nine (Nio)"

Användare: "Dial (Slå nummer)"

Med kommandot "Call (Ring upp)" matas ett telefonnummer in som har sparats i telefonboken under ett namn (rösttagg).

Tillgängliga kommandon:

■ "Yes (Ja)"
■ "No (Nej)"
■ "Help (Hjälp eller)"
■ "Cancel (Avsluta)"

Exempel på dialog

Användare: "Call (Ring upp)"

Röstmeddelande: "Please, say the nametag to call (Ange röstmärket som du vill ringa upp)"

Användare:

Användare: "Yes (Ja)"

Starta ett andra samtal

Ett andra samtal kan startas under ett aktivt telefonsamtal. Gör det genom att trycka på v£.

Tillgängliga kommandon:

■ "Send (Skicka)": aktivera manuell DTMF (tonvalssamtal), t.ex. för röstmeddelanden eller telefonbankärenden.
■ "Send nametag (Skicka röstmärke)": aktivera DTMF (tonvalssamtal) genom att ange ett namn (rösttagg).
■ "Dial (Slå nummer)"
■ "Call (Ring upp)"
■ "Redialing (Återuppringer)"
■ "Help (Hjälp eller)"
■ "Cancel (Avsluta)"

Exempel på dialog

Användare:

Användare: "Send (Skicka)"

Röstmeddelande: "Please, say the number to send. (Ange numret som du vill skicka)"

(för sifferinmatning, se dialogexemplet för Mata in ett telefonnummer)

Användare: "Send (Skicka)"

Redialing (Återuppringer)

Det senast uppringda numret kan återuppringas med kommandot "Redialing (Återuppringer)".

Spara

Med kommandot "Save (Spara)" sparas ett telefonnummer i telefonboken under ett namn (rösttagg).

Det angivna namnet måste upprepas en gång. Tonhöjden och uttalet måste vara så identiska som möjligt för båda namninmatningarna, annars godtar taligenkänningen inte inmatningen.

Maximalt 50 rösttaggar kan lagras i telefonboken.

Rösttaggar är talarberoende, dvs. endast den person som spelat in en rösttagg kan öppna den.

För att undvika att början på inspelningen av ett namn skärs av ska en kort paus lämnas efter en inmatningsbegäran.

För att kunna använda rösttaggen oberoende av plats dvs. även i andra länder, ska alla telefonnummer anges med plus "+" och landskod.

Tillgängliga kommandon:

■ "Save (Spara)": inmatningarna accepteras.
■ "Verify (Repetera)": den senaste inmatningen upprepas.
■ "Help (Hjälp eller)"
■ "Cancel (Avsluta)"

Exempel på dialog

Användare: "Save (Spara)"

Röstmeddelande: "Please, say the number to save (Ange numret som du vill spara)"

(för sifferinmatning, se dialogexemplet för Mata in ett telefonnummer)

Användare: "Save (Spara)"

Röstmeddelande: "Please, say the nametag to save (Ange röstmärket som du vill spara)"

Användare:

Röstmeddelande: "Please, repeat the nametag to confirm (Repetera röstmärket)"

Användare:

Röstmeddelande: "Saving the nametag (Sparar röstmärket)"

Radera

En tidigare sparad rösttagg raderas med kommandot "Delete (Radera)".

Tillgängliga kommandon:

■ "Yes (Ja)"
■ "No (Nej)"
■ "Help (Hjälp eller)"
■ "Cancel (Avsluta)"

Lyssna på sparade namn

Röstmeddelandena för alla sparade namn (rösttaggar) startas med kommandot "Directory (Katalog)".

Kommandon som är tillgängliga när rösttaggarna spelas upp:

■ "Call (Ring upp)": telefonnumret för den senast upplästa rösttaggen väljs.
■ "Delete (Radera)": posten för den senast upplästa rösttaggen raderas.

196 Infotainmentsystem

Spara en mobiltelefon i eller radera den från enhetslistan

Med kommandot "Pair (Koppla)" kan en mobiltelefon sparas i eller raderas från enhetslistan i telefonportalen 198.

Tillgängliga kommandon:

■ "Add (Lägg till)"
■ "Delete (Radera)"
■ "Help (Hjälp eller)"
■ "Cancel (Avsluta)"

Exempel på dialog

Användare: "Pair (Koppla)"

Röstmeddelande: "Do you want to add or delete a device? (Vill du lägga till eller radera en enhet?)"

Användare: "Add (Lägg till)"

Röstmeddelande: "Using the pair function in the external device, enter <1234> to pair. (Försök att koppla genom att i den externa enhetens kopplingsfunktion ange koden <1234>)"

Användare: "Yes (Ja)"

Röstmeddelande: "Enheten är ansluten som nummer "

Välja en mobiltelefon i listan

Med kommandot "Select device (Välj enhet)" kan en mobiltelefon väljas i enhetslistan för att ställa in en Bluetooth-anslutning.

Exempel på dialog

Användare: "Select device (Välj enhet)"

Röstmeddelande: "Please, say a device number to select (Ange numret på enheten som du vill välja)"

Användare:

Röstmeddelande: "Do you want to select the device number ? (Vill du välja enhet nummer ?)"

Användare: "Yes (Ja)"

Användare: "Yes (Ja)"

Röstmeddelande: "One moment. The system searches for the selected device (Vänta. Systemet letar efter den valda enheten)"

Röstmeddelande: "Device number is selected (Enhet nummer är vald)"

Voice feedback (Röstkvittens)

Varje röstinmatning besvaras eller kommenteras av infotainment-systemet genom ett röstmeddelande som är anpassat efter situationen.

Slå på eller stäng av röstmeddelandena genom att ange "Voice feedback (Röstkvittens)" eller trycka på knappen.

Telefon

Allmän information

Telefonsystemet (i förekommande fall) gör det möjligt att ringa mobiltelefonsamtal med hjälp av en mikrofon och högtalarna i bilen samt att styra de viktigaste mobiltelefonfunktionerna via infotainmentsystemet i bilen. För att kunna använda telefonsystemet måste mobiltelefonen vara ansluten till det via Bluetooth.

Telefonsystemet kan också drivas via taligenkänningssystemet.

Det är inte alla telefonsystemfunktioner som stöds av varje mobiltelefon. De möjliga telefonfunktionerna beror på den aktuella mobiltelefonen och nätverksoperatören. Mer information finns i bruksanvisningen för mobiltelefonen eller så kan du fråga din nätverksoperatör.

Viktiga anvisningar för användning och trafiksäkerhet

⚠ Varning

Mobiltelefoner påverkar din miljö. Därför finns det föreskrifter och anvisningar för säkerheten. Du bör känna till reglerna innan du använder telefonfunktionen.

△ Varning

Att använda handsfreefunktionen medan du kör kan vara farligt då det avleder din koncentration medan du ringer. Stanna bilen innan du använder handsfreefunktionen. Följ reglerna i det land där du för tillfället befinner dig.

Glöm inte att följa de bestämmelser som gäller specifikt för vissa områden. Stäng alltid av mobiltelefonen om användning av mobiltelefoner är förbjuden, om

mobiltelefonen ger upphov till störningar eller om farliga situationer kan uppstå.

Bluetooth

Telefonsystemet stöder Bluetooth handsfree-profil V. 1.5 och är specificerat enligt Bluetooth Special Interest Group (SIG).

Mer information om specifikationen hittar du på webben på http://www.bluetooth.com.

Använda taligenkänningen

Använd inte taligenkänningen i nödsituationer eftersom rösten kan ändras så mycket under stress att systemet inte känner igen den tillräcklig snabbt och kan öppna anslutningen.

Kontrollelement

De viktigaste telefonkontrollelementen är enligt följande:

✗-knapp: öppnar telefonens huvudmeny.

Reglage på ratten:

198 Infotainmentsystem

-, ö: ta emot samtal, aktivera tali-genkänning.
-, ♦: avsluta/neka samtal, avaktivera taligenkänning.

Telefonsystemet kan också drivas via taligenkänningen ➔ 191.

Anslutning

Telefonsystemet slås på och av via tändningen. När tändningen slås av kan du slå på och stänga av telefonsystemet via infotainmentsystemet.

En anslutning kan ställas in mellan mobiltelefonen och telefonsystemet via Bluetooth. Därför måste mobiltelefonen ha stöd för Bluetooth.

För att kunna starta en Bluetooth-anslutning måst telefonsystemet slås på och Bluetooth aktiveras.

För information om Bluetooth-funktionen hos mobitelefonen, se mobil-telefonens bruksanvisning.

Bluetooth-anslutning

Bluetooth är en radiostandard för trådlös anslutning av, till exempel en telefon till andra enheter. Information som telefonböcker, samtalslistor, nätverksoperatörens namn och mottagningsstyrka kan överföras. Funktionen kan begränsas beroende på telefontyp.

För att kunna ställa in en Bluetoothanslutning med telefonsystemet måste mobiltelefonens Bluetooth-funktion aktiveras och mobiltelefonen ställas in på "synlig"/"avkänningsbar". För ytterligare information, se mobi-telefonens bruksanvisning.

Bluetooth-meny

Tryck på knappen CONFIG.

Välj Telefoninställningar och sedan Bluetooth.

Aktivera Bluetooth

Om telefonsystemets Bluetooth-funktion avaktiveras: ställ in Aktivering på På och bekräfta meddelandet som visas.

Enhetslista

När en mobiltelefon ansluts till telefonsystemet via Bluetooth första gången, lagras mobiltelefonen i enhetslistan.

Maximalt 5 mobiltelefoner kan sparas i enhetslistan.

Ansluta en mobiltelefon första gången

När mobiltelefonen läggs till som handsfree-enhet kan användaren ringa eller ta emot samtal och använda andra funktioner via telefon-systemet. Urvalet av tillgängliga funktioner beror på mobiltelefonen. När mobiltelefonen är ansluten till telefon-systemet kan den användas som vanligt. Observera att mobiltelefon-batteriet kan laddas ur snabbare än

vanligt eftersom Bluetooth-anslutningen är aktiv utöver telefonens normala drift.

Välj Lägg till enhet (Handsfree). Den Bluetooth-kod som ska matas in i mobiltelefonen visas.

Observera!

Högst 5 enheter kan kopplas till systemet samtidigt. Om en extra enhet ska paras ihop med systemet måste en befintlig enhet tas bort.

Telefonsystemet kan nu upptäckas med andra Bluetooth-enheter.

När mobiltelefonen upptäcker telefonsystemet kan Bluetooth-koden matas in i mobiltelefonen.

När telefonsystemet upptäcker mobil- telefonen kan anslutningsinställ- ningen bekräftas.

Mobiltelefonen läggs till i enhetslistan och kan drivas via telefonsystemet.

Ändra Bluetooth-koden

Första gången en Bluetooth-anslutning startas till telefonsystemet visas en standardkod. Den här standardkoden kan ändras när som helst. Av säkerhetsskäl måste en fyrsiffrig, slumpmässig kod användas för att para ihop enheter.

Välj Ändra Bluetooth-kod. I menyn som visas, redigera Bluetooth-koden och godkänn den modifierade koden med OK.

Ansluta en mobiltelefon som är sparad i enhetslistan

Välj den önskade mobiltelefonen och välj sedan alternativet Välj i menyn som visas.

När telefonsystemet upptäcker mobil- telefonen kan anslutningsinställ- ningen bekräftas.

Mobiltelefonen kan styras via telefon- systemet.

Observera!

Om det inte går att ansluta enheten, kontrollera att enheten listar fordo-nets telefonsystem. Om den inte gör det, radera enheten från listan och återanslut den som en ny enhet.

Ta bort mobiltelefonen från enhetslistan

Välj önskad mobiltelefon i enhetslistan. I menyn som visas, välj Radera och bekräfta meddelandet som visas.

Ändra ringsignalen

Ändra ringsignalens egenskaper:

Tryck in knappen CONFIG.

Välj Telefoninställningar och sedan Ringsignal.

Välj önskat alternativ.

Ändra ringsignalens volym:

När telefonen ringer, vrider på ⚙-vredet på infotainmentsystemet eller trycker på knapparna + / - på ratten.

Återställa mobiltelefonen till fabriksinställningarna

Välj Telefoninställningar och sedan

Återställ fabriksinställningar.

Användning

Inledning

Så snart som en anslutning via Bluetooth har ställts in mellan mobiltelefonen och infotainmentsystemet kan du även använda många funktioner på mobiltelefonen via infotainment-systemet.

Via infotainmentsystemet kan du t.ex. ställa in en anslutning till telefonnumren i mobiltelefonen eller ändra telefonnumren.

Observera!

Det är möjligt att använda mobiltelefon i handsfreeläge, t.ex. för att ta emot ett samtal eller ändra ljudvolymen.

När du har ställt in en anslutning mellan mobiltelefonen och infotainment-systemet överförs mobiltelefonens data till infotainmentsystemet. Det kan ta lite tid beroende på telefonmodell. Under den här perioden kan mobiltelefonen användas via infotainment systemet endast i begränsad omfattning.

Vissa telefoner stöder inte alla funktioner i telefonsystemet. Därför är det möjligt att det förekommer avvikelser från de beskrivna funktionerna. För ytterligare information, se anvisningarna för den telefonspecifika adaptern.

Ställa in volymen för handsfree-funktionen

Vrid Ⓗ-vredet på infotainment-systemet eller tryck på knapparna + / - på ratten.

Ringa ett telefonnummer

När telefonens huvudmeny är aktiv trycker du på MENU-knappen för att öppna telefonens funktionsmeny.

Flera alternativ för att ringa telefonnummer, för att använda telefonboken och samtalslistorna.

Mata in ett nummer för hand

Välj Ange nummer och ange sedan önskad nummersekvens.

Välj ♦ för att börja ringa.

Du kan växla till telefonboksmenyn genom att välja 📞.

202 Infotainmentsystem

Telefonbok

När anslutningen har ställts in jämförs telefonboken med telefonboken i det tillfälliga minnet om samma SIM-kort eller samma telefon berörs. Under den här perioden visas inte några nyt-illagda poster.

Om SIM-kortet eller telefonen skiljer sig laddas telefonboken om. Den här processen kan ta några minuter be-roende på telefonmodell.

Välja ett telefonnummer i telefonboken

Välj Telefonbok. I den visade menyn väljer du det första bokstavsintervallet för att göra ett förval av de telefonboksposter du vill visa.

Observera!

Telefonboksposter överförs från mobiltelefonen. Hur telefonboksposternas visas och i vilken ordning kan variera beroende på infotainmentsystemets display och mobiltelefonens display.

Efter förvalet väljer du önskad post i telefonboken för att visa de nummer som sparats under posten.

Välj önskat nummer för att påbörja uppringningsprocessen.

Samtalslistor

Via menyn Samtalslistor kan användaren visa inkommande, utgående och missade samtal och ringa aktuella nummer. Starta uppringningsprocessen: välj önskad samtalslista, en post i listan och slutligen önskat telefonnummer.

Inkommande samtal

När det finns ett inkommande samtal visas en meny för att godkänna eller neka telefonsamtalet.

Välj önskat alternativ.

Funktioner under ett telefonsamtal

Under pågående samtal, tryck på MENU-vredet för att öppna en undermeny.

Det finns olika alternativ beroende på situation och mobiltelefonens funktionsurval:

■ Lägg på: koppla från telefonanslutningen.
- Ring nummer: ange ett telefonnummer för att ringa ett andra samtal eller utföra DTMF (tonvalssamtal), t.ex. för röstbrevlåda eller telefonbanktjänster.
■ Koppla isär samtal: koppla från anslutningen till en konferensdeltagare i en telefonkonferens.
■ Koppla ihop samtal: slå ihop två samtal när det förekommer flera aktiva samtal.
■ Växla samtal: växla mellan samtal om det finns flera samtal.
■ Mikrofon Av: stumkoppla ett sam- tal.

Mobiltelefoner och CB-radioutrustning

Monterings- och användningsföreskrifter

De bilspecifika monteringsanvisningar och användaranvisningarna från mobiltelefon- och handsfreetillverkaren måste följas vid montering och användning av en mobiltelefon. I annat fall kan bilens typgodkännande upphöra att gälla (EU-direktiv 95/54/EG).

Rekommendationer för störningsfri drift:

■ Fackmannamässigt monterad yttre antenn. Därmed uppnås maximal räckvidd.
■ Maximal sändareffekt 10 watt.
■ Montering av telefonen på lämplig plats, se relevant anmärkning 44.

Inhämta råd när det gäller monteringsplats för yttre antenn resp. apparathållare och möjligheten att använda apparater med sändareffekter som överstiger 10 watt.

Användning av ett handsfreesystem utan ytterantenn vid mobiltelefonstandarderna GSM 900/1800/1900 och UMTS är endast tillåten om mobiltelefonens maximala sändareffekt inte överstiger 2 watt vid GSM 900 och annars 1 watt.

Av säkerhetsskäl ska telefonen inte användas under körning. Även om ett handsfreesystem används kan föraren distraheras från körningen.

⚠ Varning

Radioutrustning och mobiltelefoner som inte uppfyller de ovan nämnda standarderna är endast tillåtna med en antenn som är monterad på bilens utsida.

Se upp

Användning av mobiltelefoner och radioutrustning i bilens kupé utan ytterantenn kan leda till att bilens elektronik drabbas av funktionsstörningar om de ovannämnda föreskrifterna inte följs.

Klimatreglering

Klimatregleringssystem ...... 204

Luftmunstycken 211

Underhåll 212

Klimatregleringssystem Värme- och ventilationssystem

■ Temperatur
■ Luftfördelning
■ Fläkthastighet
■ Avfuktning, avfrostning
■ Bakruteuppvärmning

Temperatur

Ställ in temperaturen genom att vrida på knappen.

Röd = Varmt

Blå = Kallt

Värmen uppnår inte full effekt förrän motorn har nätt drifttemperatur.

Luftfördelning

Välja luftmunstycke genom att trycka på knapparna.

+ = Till huvud- och fotutrymme

j = Till fotutrymmet

z = Det övre området via inställbara luftmunstycken

j = Till vindrutan och fotutrymmet

Den valda inställningen visas genom en lysdiod i knappen.

Fläkthastighet

Ställ in luftflödet genom att ställa in önskad fläkthastighet.

Avfuktning och avfrostning

■ Tryck på knappen 📊: fläkten växlar automatiskt till högre varvtal och luftfördelningen riktas automatiskt mot vindrutan.
■ Ställ in temperaturreglaget på den varmaste nivån.
■ Koppla in bakruteuppvärmningen 📄.
- Öppna sidomunstycken efter behov och rikta dessa mot sidorutorna.

Bakruteuppvärmning 📄 35.

Visning av inställningarna

De valda funktionerna indikeras genom lysdioden i den aktiverade knappen.

Luftkonditionering

⚠️ Fara

Sov inte i bilen med luftkonditioneringen eller värmesystemet på. Det kan orsaka allvarliga skador eller dödsfall på grund av sjunkande syrenivå och/eller kroppstemperatur.

■ Temperatur
■ Luftfördelning
■ Fläkthastighet
■ Avfuktning och avfrostning
■ Innercirkulation
■ Kylning
■ Bakruteuppvärmning

Temperatur

Ställ in temperaturen genom att vrida på knappen.

Röd = Varmt Blå = Kallt

Värmen uppnår inte full effekt förrän motorn har nätt drifttemperatur.

Luftfördelning

Välja luftmunstycke genom att trycka på knapparna.

→ = Till huvud- och fotutrymme

j = Till fotutrymmet

♂ = Det övre området via inställbara luftmunstycken

W = Till vindrutan och fotutrymmet

206 Klimatreglering

Den valda inställningen visas genom en lysdiod i knappen.

Fläkthastighet

Ställ in luftflödet genom att ställa in önskad fläkthastighet.

Avfuktning och avisning av rutorna 📋

■ Tryck på knappen 📌: fläkten växlar automatiskt till högre varvtal och luftfördelningen riktas automatiskt mot vindrutan.
■ Slå på kylning ⚙️.
■ Ställ in temperaturreglaget på den varmaste nivån.

■ Koppla in bakruteuppvärmningen
- Öppna sidomunstycken efter behov och rikta dessa mot sidorutorna.

Observera!

Om inställningarna för avfuktning och avisning väljs blockeras ett Autostop.

Om inställningarna för avfuktning och avisning väljs när motorn är i ett Autostop-läge startas motorn automatiskt.

Bakruteuppvärmning 📄 35.

Innercirkulation

Innercirkulationsläget aktiveras med knappen 📄.

△ Varning

Körning med innercirkulationen in-kopplad under längre tid kan göra dig sömnig. Koppla regelbundet om till friskluftsläge för att få in frisk luft.

När innercirkulationen är inkopplad minskas luftutbytet. Vid användning utan kylning ökar luftfuktigheten vilket leder till att ru- torna kan bli immiga. Kupéluftens kvalitet försämras med tiden vilket kan leda till att passagerarna känner sig trötta.

Kylning

Styrs med knappen och fungerar endast när motorn och fläkten är igång.

Luftkonditioneringen kyler och avfuktar (torkar) luften när yttertemperaturen ligger strax över fryspunkten. Därför kan kondens bildas och droppa från bilens underrede.

Om ingen kylning eller torkning önskas, slå av kylningen för att spara bränsle. När kylsystemet är avstängt begärs ingen omstart av klimatregleringssystemet under ett Autostop.

Maximal kylning

Öppna fönstren en kort stund så att den varma luften vädras ut snabbt.

■ Slå på kylning ⚙️.
■ Slå på innercirkulationssystemet
■ Tryck på luftfördelningsströmställaren ⚡.
■ Ställ in temperaturreglaget på den kallaste nivån.
■ Ställ in fläkthastigheten på den högsta nivån.
■ Öppna alla munstycken.

Visning av inställningarna

De valda funktionerna indikeras genom lysdioden i den aktiverade knappen.

Elektronisk klimatreglering

Fara

Sov inte i bilen med luftkonditioneringen eller värmesystemet på. Det kan orsaka allvarliga skador eller dödsfall på grund av sjunkande syrenivå och/eller kroppstemperatur.

Styrningar för automatiskt läge:

AUTO = Automatiskt läge, alla inställningar utom temperatur väljs automatiskt av systemet Temperature = Val av önskad temperatur

Följande funktioner kan anpassas manuellt, vilket kopplar bort det automatiska läget:

Fan speed = Inställbart luftflöde MODE = Inställbar luftdistribution

= Avfuktning och av-frostning = Inkoppling eller frånkoppling av systemet = Inkoppling eller frånkoppling av kylningen = Innercirkulation

AQS = Friskluftsensor

Bakruteuppvärmning 📄 35.

208 Klimatreglering

Den förvalda temperaturen regleras automatiskt. I automatiskt läge reglerar fläkthastigheten och luftfördelningen automatiskt luftflödet.

Systemet kan anpassas manuellt genom reglagen för luftfördelning och fläkthastighet.

Varje ändring av inställningarna indikeras i Info-Display under några sekunder.

Aktiverade funktioner indikeras genom lysdioden i knappen.

Den elektroniska klimatiseringsautomatiken fungerar endast när motorn är igång.

På bilar som är utrustade med ett stopp-start-system händer följande om du trycker på knappen ⚙ på klimatkontrollen:

■ En tryckning (lampan lyser grönt): luftkonditioneringen körs i ECO-läge
■ Två tryckningar (lampan lyser gult): luftkonditioneringen körs i komfortläge (fokuserat på passagerarkomfort, tiden för ett automatiskt stopp kan minskas)
■ Tre tryckningar: luftkonditioneringen stängs av

Efter varje tryck på knappen ✅ visas ett meddelande på displayen som bekräftar inställningen.

Automatikdrift AUTO

Grundinställning för högsta komfort:

■ Tryck på knappen AUTO. Luftkonditioneringen aktiveras automatiskt.
■ Öppna alla luftmunstycken.
■ Ställ in den förvalda temperaturen med vänster vridreglage.

Regleringen av fläktens varvtal i automatiskt läge kan ändras på menyn Inställningar.

Personliga inställningar ➔ 90

Alla luftmunstycken aktiveras automatisk i automatiskt läge. Luftmunstyckena skall därför alltid vara öppna.

Val av temperatur

Ställ in temperaturen på önskat värde genom att vrida knappen.

Röd = Varmt

Blå = Kallt

Om minimitemperaturen ställs in arbetar klimatkontrollsystemet med maximal kylning.

Om maximitemperaturen ställs in arbetar klimatkontrollsystemet med maximal värme.

Observera!

Om temperaturen minskar 2 °C eller mer när motorn är i ett Autostopläge, startas motorn automatiskt igen.

Stopp/start-system ↩ 216.

Avfuktning och avisning av rutorna 📋

■ Tryck in knappen 📌.
■ Temperaturen och luftfördelningen ställs in automatiskt och fläkten går med högre hastighet.
- Återställning till automatikdrift: tryck på knappen 📌.

Koppla in bakruteuppvärmningen 📄.

Observera!

Om knappen 📌 trycks in när motorn är igång blockeras ett Autostop tills knappen 📌 trycks in igen.

Om knappen 🌐 trycks in när motorn är i ett Autostop-läge, startas motorn automatiskt igen.

Bakruteuppvärmning 📄 35.

Manuella inställningar

Klimatkontrollsystemets inställningar kan ändras genom aktivering av knapparna och vridreglagen på följande sätt. Ändring av en inställning inaktiverar det automatiska läget.

Fläkthastighet ✿

Vrid höger vridreglage. Det valda fläktvarvtalet indikeras genom siffran i displayen.

Återställning till automatikdrift: Tryck in knappen AUTO.

Luftfördelning MODE

Tryck en eller flera gånger på knappen MODE för önskad justering, luftfördelningens inställning indikeras i Info-Displayen.

### = Till vindrutan, det övre utrymmet och fotutrymmet

### = Till vindrutan och fotutrymmet

= Till fotutrymmet

= Det övre området via inställbara luftmunstycken

= Till det övre utrymmet via in- ställbara luftmunstycken och till fotutrymmet

Gå tillbaka till automatisk luftfördelning: Avaktivera motsvarande inställning eller tryck in knappen AUTO.

Kylning

Aktivera eller inaktivera med knappen

Luftkonditioneringen kyler och avfuktar (torkar) luften från och med en viss yttertemperatur. Därför kan kondens bildas och droppa från bilens underrede.

Om ingen kylning eller torkning önskas, slå av kylningen för att spara bränsle. När kylsystemet är avstängt begärs ingen omstart av klimatregleringssystemet under ett Autostop.

Automatisk innercirkulation

Det automatiska innercirkulations- systemet har en fuktighetssensor som växlar automatiskt till utomhus- luft om luftfuktigheten i kupén är för hög.

Manuell innercirkulation

Det manuella innercirkulationsläget aktiveras med knappen 📄.

△ Varning

När innercirkulationen är inkopplad minskas luftutbytet. Vid användning utan kylning ökar luftfuktigheten vilket leder till att rutorna kan bli immiga. Kupéluftens kvalitet försämras med tiden vilket kan leda till att passagerarna känner sig trötta.

Friskluftsensor AQS

Friskluftssensorn upptäcker dålig kvalitet på den omgivande luften och växlar automatiskt till innerluftscirkulation.

Inkoppling eller frånkoppling av systemet ⏻

Genom att trycka på knappen ⏻ stänger man av eller slår på alla funktioner som gäller systemet för värme, ventilation och kylning.

Grundinställningar

En del inställningar kan ändras på menyn Inställningar i Info-Display. Personliga inställningar ➔ 90.

Parkeringsvärmare

Kupévärmare (endast dieselbilar)

Quickheat är en elektrisk extra- värmare som värmer upp kupén snabbare.

Luftmunstycken

Inställbara luftmunstycken

Vid inkopplad kylning måste minst ett luftmunstycke vara öppet, för att inte förångaren ska bli isbelagd pga. otillräcklig luftgenomströmning.

För att öppna munstycket vrider du på inställningsratten ⚡.

Ställ in luftflödets riktning genom att vrida och svänga på lamellerna.

För att stänga munstycket vrider du på inställningsratten ☒.

Varning

Fäst inga föremål på luftmunstyckenas lameller. Risk för skador och personskador i händelse av en olycka.

Fasta luftmunstycken

Det finns flera luftmunstycken under vindrutan och sidorutorna samt i fot-utrymmena.

Underhåll Luftintag

Luftintaget framför vindrutan i motorrummet måste vara fritt från sådant som hindrar lufttillförseln. Vid behov, avlägsna löv, smuts eller snö.

Pollenfilter

Manuellt kontrollerat pollenfilter Filtret tar bort damm, sot, pollen, sporer och lukt (kombifilter) från den luft som kommer in i bilen genom luft- intagen.

Normal funktion luftkonditionering

För att garantera en fortsatt god funktion måste kylningen aktiveras under några minuter en gång i månaden, oberoende av väderlek och årstid. Kylning är inte möjlig när yttertemperaturen är låg.

Service

För optimala kylningsprestanda är det lämpligt att kontrollera klimatkontroll-systemet årligen med början tre år efter bilens första registrering.

■ Funktions- och trycktest.
■ Värmens funktion.
■ Täthetskontroll.
■ Kontroll av drivremmarna.
■ Rengöring av kondensorn och för- ångarens dränering.
■ Effektkontroll.

Körning och hantering

Körningstips 213

Start och hantering 213

Motoravgaser 219

Automatisk växellåda 221

Manuell växellåda 223

Bromsar 224

Körkontrollsystem 225

Farthållare 227

Hindervarningssystem 228

Bränsle 233

Körningstips

Kontroll av bil

Låt aldrig bilen rulla när motorn är avstängd (utom vid ett Autostop)

Många system fungerar inte i denna situation (t.ex. bromservoenheten, servostyrningen). Körning på detta sätt utgör en fara för dig själv och andra. Alla system fungerar under ett Autostop, men det blir en kontrollerad reduktion av servostyrningens effekt och bilens hastighet sänks.

Stopp/start-system ↩ 216.

Pedaler

För att kunna utnyttja hela pedal-rörelsevägen, lägg inga golvmattor under pedalerna.

Start och hantering

Inkörning av ny bil

lakttag följande försiktighetsåtgärder under första tiotalen mil för att förbättra bilens prestanda och ekonomi och förlänga dess livslängd:

■ Undvik att starta på fullgas.
■ Varva inte upp motorn.
■ Undvik hårda inbromsningar utom i nödfall. På så sätt slits bromsarna in på rätt sätt.
■ Undvik snabba starter, plötslig acceleration och långvarig körning på höga varvtal för att undvika skador på motorn och spara bränsle.
■ Undvik att accelerera på fullgas på låga växlar.
■ Bogsera inga andra bilar.

214 Körning och hantering

Tändningsläsets lägen

0 = Tändning frånkopplad
1 = Tändning frånkopplad, rattläset upplåst
2 = Tändning påkopplad, förvärmning av dieselmotor
3 = Start av motorn

Starta motor

Starta motorn med tändningslåset

■ Vrid nyckeln till läge 1. Vrid lite på ratten för att lossa rattlåset
■ Manuell växellåda: trampa ned kopplingspedalen och håll den i detta läge
■ Automatisk växellåda: trampa ner bromspedalen och håll den i detta läge och flytta växelväljaren till P eller N
■ Ge inte gas

■ Dieselmotor: vrid tändningsnyckeln till läge 2 för förglögning tills kontrollampan 00 slocknar
■ Vrid nyckeln till läge 3 och släpp när motorn är igång

Vrid tillbaka nyckeln till 0 innan du startar igen eller parkerar bilen.

Under ett Autostop kan du starta motorn genom att trampa ner kopplingspedalen.

Starta motorn med Start/Stop-knappen

■ Den elektroniska nyckeln måste finnas i bilen
■ Manuell växellåda: trampa ner kopplingen och bromsen
■ Automatisk växellåda: tryck ner bromsen och för växelväljaren till P eller N (av säkerhetsskäl, starta motorn i läge P)
■ Ge inte gas
■ Tryck på knappen Start/Stop och släpp när motorn är igång. Den gröna lysdioden tänds så snart motorn är igång

För att stänga av motorn, tryck på knappen en gång till.

Stänga av motorn

För att stänga av motorn trycker du in Start/Stop-knappen medan motorn är igång och bilen står stilla.

Strömläget tillbehör

Tryck en gång på Start/Stop-knappen utan att trampa ned kopplings- eller bromspedalen: Strömläget tillbehör är aktivt, den gula lysdioden i knappen tänds. I det här läget är rattlåset upplåst och vissa elektroniska funktioner är tillgängliga.

För att starta motorn i strömläget tillbehör, trampa ned kopplingspedalen (manuell växellåda) eller bromspedalen (automatisk växellåda) och tryck på Start/Stop-knappen igen.

Strömläget tändning på

Håll Start/Stop-knappen intryckt i 5 sekunder utan att trampa ned kopplings- eller bromspedalen: Strömläget tändning på är aktivt, den gröna lys-

dioden i knappen tänds. I det här läget fungerar alla elektroniska funktioner och dieselmotorns förglödning.

För att starta motorn i strömläget tändning på, trampa ned kopplingspedalen (manuell växellåda) eller bromspedalen (automatisk växellåda) och tryck på Start/Stop-knappen igen.

Observera!

Placera inte fjärrkontrollen i bagagerummet eller mycket nära Info-Display.

Nödmanövrering

Om batteriet i den elektroniska nyckeln är för svagt eller om det är fel på radiofjärrkontrollen kan förardörren låsas eller låsas upp med den mekaniska nyckeln ➔ 20.

Med den mekaniska nyckeln går det endast att låsa och låsa upp förardörren. För att låsa upp hela bilen 23. På bilar med stödlarm kan larmet utlösas vid upplåsningen. Avaktivera larmet genom att slå på tändningen.

Öppna luckan i botten av mugghållaren i mittkonsolen. Förläng den elektroniska nyckeln och sätt in den i nyckelspåret.

Tryck på knappen Start/Stop.

För att stänga av motorn, tryck på Start/Stop-knappen i minst 2 sekunder.

Lås förardörren med den mekaniska nyckeln. För att låsa hela bilen ➔ 23.

Denna möjlighet är endast avsedd för nödfall. Uppsök en verkstad för att få hjälp.

Starta bilen vid låga temperaturer

Motorn kan startas utan extra vär- mare ned till -27 °C. Detta kräver en motorolja med korrekt viskositet, kor- rekt bränsle, utförd service och ett batteri med tillräcklig laddning. Vid temperaturer på under -27 °C kräver den automatiska växellådan en upp- värmningsfas på cirka 5 minuter. Växelväljaren måste vara i läge P.

Rullavstängning

Vid rullning, dvs. vid körning med ilagd växel utan aktivering av gaspedalen, stängs bränslematningen av.

Stopp-start-system

Stopp/start-systemet hjälper dig att spara bränsle och minska avgasutsläppen. När förhållandena tillåter detta stänger systemet av motorn när bilens hastighet är låg eller när bilen står still, t.ex. vid ett trafikljus eller i bilköer. Motorn startas automatiskt när kopplingen trampas ner. En batterisensor garanterar att ett Autostop endast utförs när batteriet är tillräckligt laddat för att kunna starta motorn igen.

Aktivering

Stopp/start-systemet är tillgängligt så snart motorn har startats, bilen kör iväg och de förhållanden som anges nedan uppfylls.

Körning och hantering 217

Deaktivering

Du kan avaktivera stopp/start-systemet manuellt genom att trycka på knappen ECO. Avaktiveringen indikeras när lysdioden i knappen släcks.

Autostop

Om bilen körs i låg hastighet eller står stilla går det att aktivera ett Autostop på följande sätt:

■ Trampa ner kopplingspedalen
■ Ställ växelspaken i neutralläget
■ Släpp upp kopplingspedalen
Motorn stängs av samtidigt som tändningen är på.

Ett Autostop visas genom att nälen går till AUTOSTOP-läget i varvräknaren.

Under ett Autostop fungerar värmen och bromsarna normalt.

Se upp

Servostyrningsverkan kan minskas under ett automatiskt stopp.

Förutsättningar för ett Autostop Stopp/start-systemet kontrollerar att vart och ett av nedanstående förhållanden uppfylls.

■ Stopp/start-systemet har inte avaktiverats manuellt
■ Motorhuven är helt stängd
■ Förardörren är stängd eller för-arens säkerhetsbälte är fastspänt
■ Batteriet har tillräcklig laddning och är i gott skick
■ Motorn är uppvärmd
■ Motorkylvätsketemperaturen är inte för hög
■ Motorns avgastemperatur är inte för hög, t.ex. efter körning med hög motorlast
■ Omgivningstemperaturen är inte för låg
■ Klimatregleringen tillåter ett Auto-stop
■ Bromsvakuumet är tillräckligt
■ Dieselpartikelfiltrets självrengöringsfunktion inte är aktiv
■ Bilen har rört sig sedan senaste Autostop
I annat fall kommer ett Autostop att blockeras.

218 Körning och hantering

Omgivningstemperatur nära fryspunkten kan blockera ett Autostop. Vissa av klimatregleringssystemets inställningar kan blockera ett Autostop. Se avsnittet om klimatreglering för mer information.

Omedelbart efter körning på motorväg kan ett Autostop blockeras. Inkörning av ny bil ➔ 213.

Batteriurladdningsskydd

För att garantera motorstart har stopp/start-systemet försetts med flera skyddsfunktioner för att undvika batteriurladdning.

Batterisparande åtgärder

Vid ett Autostop stängs flera elektriska funktioner som extravärmare eller uppvärmning av bakruta av eller kopplas om till ett batterisparläge. Klimatregleringssystemets fläkthastighet minskas för att spara ström.

Motorstart av förare

Trampa ner kopplingspedalen för att starta motorn.

Motorstarten visas genom att nälen går till tomgångsläget i varvräknaren.

Om växelväljaren flyttas från neutral- läget innan kopplingen har trampats ned tänds kontrollampan ↗ eller också visas denna som en symbol i förarinformationscentret.

Kontrollampa ↘ 77.

Växelväljaren måste vara i neutral- läget för en automatisk omstart.

Om något av följande inträffar under ett Autostop, startas motorn automatiskt av stopp/start-systemet.

■ Stopp/start-systemet avaktiveras manuellt
■ Motorhuven öppnas
■ Förarens säkerhetsbälte lossas och förardörren öppnas
■ Motortemperaturen är för låg
■ Batteriet håller på att laddas ur
■ Bromsvakuumet är inte tillräckligt
■ Bilen börjar röra sig

■ Klimatregleringssystemet begär en motorstart
■ Luftkonditioneringen slås på manuellt

Om motorhuven inte är helt stängd visas ett varningsmeddelande i förarinformationscentralen och kontrollampan ⇌ tänds.

Kontrollampa → 80.

Om ett elektriskt tillbehör, t.ex. en bärbar CD-spelare, är anslutet till elutta-get kan ett kort spänningsfall märkas under omstarten.

Parkering

■ Ställ inte bilen på ett lättantändligt underlag. Underlaget kan antändas på grund av avgassystemets höga temperatur.
- Dra alltid åt parkeringsbromsen utan att trycka på frigöringsknappen. Dra åt så hårt som möjligt i nedförs- eller uppförslutning. Trampa ner fotbromsen samtidigt för att reducera arbetstrycket.
■ Slå av motorn och tändningen. Vrid ratten tills rattlåset spärras.

- När bilen står på plan mark eller i uppförslutning ska ettan läggas i eller växelväljaren ställas i läge P innan tändningen slås av. I uppförslutning ska dessutom framhjulen vridas bort från kantstenen.

När bilen står i nedförslutning ska backen läggas i eller växelväljaren ställas i läge P innan tändningen slås av. Vrid dessutom framdäcken mot kantstenen.

■ Lås bilen och aktivera stöldlarmet.

Motoravgaser

Fara

Motoravgaser innehåller giftig, men färg- och luktlös, koloxid (CO). Undvik inandning, det kan vara livsfarligt.

Om avgaser kommer in i bilen, öppna fönstren. Låt en verkstad åtgärda orsaken till störningen.

Undvik att köra med öppet bagageutrymme eftersom avgaser kan tränga in i bilens kupé.

Dieselpartikelfiltersystemet filtrerar bort skadliga sotpartiklar från motor-avgaserna. Systemet har en självrengöringsfunktion som utförs automatiskt under körningen. Filtret rengörs genom förbränning av sotpartiklarna vid hög temperatur. Detta sker automatiskt under vissa körförhållanden och kan ta mellan 10 och 25 minuter. Autostop går inte att göra och bränsleförbrukningen kan vara

högre under denna period. Den lukt- och rökutveckling som detta leder till är normal.

Under vissa körförhållanden, t.ex. kortsträckekörning, kan systemet inte renas automatiskt.

Om filtret måste rengöras och de senaste körförhållandena inte tillät automatisk rengöring tänds eller blinkar kontrollampan 13. Fortsätt köra och låt inte hastigheten sjunka under 50 km/h under cirka 15 minuter, eller tills kontrollampan slocknar. Växla ner vid behov. Rengöringen av dieselpartikelfiltret startas.

Vi rekommenderar att du inte avbryter körningen eller slår av tändningen under rengöringen.

Se upp

Om rengöringsprocessen avbryts mer än en gång finns det en stor risk för att allvarliga motorskador uppstår.

Rengöringen utförs snabbast vid höga motorvarvtal och med hög be- lastning.

Kontrollampan 📋 släcks när självrengöringen har slutförts.

Katalysator

Tack vare katalysatorn reduceras mängden skadliga ämnen i avgaserna.

Se upp

Andra bränslekvaliteter än de som nämns på sidorna ➔ 233, ➔ 299 kan skada katalysatorn och delar av elektroniken.

Oförbränt bränsle kan leda till överhettning och till skador på katalysatorn. Undvik därför att använda startmotorn för länge, att köra slut på tanken och att starta motorn genom påskjutning eller bogsering.

Vid misständningar, ojämn motorgång, tydligt minskad motoreffekt eller andra ovanliga driftstörningar, låt omedelbart en verkstad åtgärda or-saken till störningen. Fortsätt i nödfall körningen en kort stund, med låg hastighet och låga varvtal.

Automatisk växellåda

Den automatiska växellådan möjliggör manuell växling (manuellt läge) eller automatisk växling (automatiskt läge).

Växellådsdisplay

Läget eller det valda körsteget visas på växellådsdisplayen.

Växelväljare

P = parkeringsläge, hjulen är lästa, skall endast läggas i när bilen står stilla och parkeringsbromsen är åtdragen,

R = backväxel, läggs endast i när bilen står still,

N = tomgång,

D = automatiskt läge med alla växlar.

Växelväljaren är låst i P. För att flytta den slår du på tändningen, trampar ned bromspedalen och trycker på frigöringsknappen.

För att lägga in P eller R trycker du på frigöringsknappen.

Ge inte gas under växlingen. Trampa aldrig samtidigt på gas- och bromspedalen.

När körsteget är ilagt och bromsen släpps kör bilen långsamt iväg.

Motorbromsverkan

För att utnyttja motorbromsverkan vid t.ex. körning i nedförslut, växla i god tid till en lägre växel.

Lossgungning

Lossgungning är endast tillåtet om bilen har kört fast i sand, lera eller snö. Flytta växelväljaren fram och tillbaka mellan D och R. Håll motorns varvtal så lägt som möjligt och undvik att ge gas ryckigt.

Parkering

Dra åt parkeringsbromsen, lägg i P och ta ut tändningsnyckeln.

222 Körning och hantering

Manuellt läge

Flytta växelväljaren åt vänster från läget D och sedan framåt eller bakåt.

+ = Växling till högre växel.

— = Växling till lägre växel.

Om en högre växel läggs i vid för låg hastighet eller en lägre växel vid för hög hastighet sker ingen växling.

Vid för lågt motorvarvtal växlar växellådan automatiskt till en lägre växel när en förbestämd hastighet överskrids.

Vid höga motorvarvtal sker ingen automatisk uppväxling till ett högre körsteg.

Elektroniska körprogram

• Drifttemperaturprogrammet gör att katalysatorn snabbt uppnår den temperatur som krävs efter kallstart genom att motorvarvtalet ökas.
  Den automatiska neutralväxlingen växlar automatiskt till tomgång om man stannar med en framåtväxel ilagd.

Kickdown

Frö snabbare acceleration trampar du er gaspedalen helt och håller den där. Växellådan växlar ned till en lägre växel beroende på motorvarvtalet.

Fel

Vid ett fel lyser felindikeringslampan 📄. Växellådan växlar inte längre automatiskt och kan heller inte växlas manuellt eftersom den är läst i en särskild växel.

Låt en verkstad åtgärda orsaken till störningen.

Strömavbrott

Vid strömavbrott kan växelväljaren inte flyttas från läget P. Tändningsnyckeln kan inte tas ut ur tändningslåset.

Anlita starchjälp om batteriet är urladdat ➔ 280.

Om batteriet inte är orsaken till felet lossar du växelväljaren och tar ut tändningsnyckeln från tändningslåset.

Lossa växelväljaren

1. Dra åt parkeringsbromsen.

1. Öppna locket till höger om växelväljaren.

1. Sätt in en skruvmejsel i öppningen så längt som det går och flytta växelväljaren bort från läget P. Om P läggs i igen spärras växelväljaren i läget igen. Låt en verkstad åtgärda orsaken till strömavbrottet.

2. Stäng locket.

Manuell växellåda

För att lägga i backen när bilen står still drar du upp ringen på växelspaken och lägger i backen.

Om det inte går att lägga i backväxeln, för växelspaken till friläge, släpp upp kopplingspedalen och trampa ner den igen. Lägg sedan i växeln på nytt.

Låt inte kopplingen slira i onödan.

Trampa ner kopplingspedalen helt. Ha inte foten på kopplingspedalen när du inte använder den.

Se upp

Håll alltid båda händerna på ratten när detta är möjligt. Undvik att vila ena handen på väljarspaken.

Bromsar

Bromssystemet har två av varandra oberoende bromskretsar.

Vid fel i en bromskrets går det fortfarande att bromsa bilen med den andra bromskretsen. Bromsverkan uppnås emellertid inte förrän bromspedalen trampas ner hårt. Det krävs avsevärt mer kraft för detta. Bromssträckan blir längre. Anlita en verkstad för att få hjälp innan du fortsätter färden.

När motorn är avstängd upphör bromsservons verkan när bromspedalen har trampats ner en eller två gånger. Bromseffekten påverkas inte men det krävs betydligt större kraft för att trampa ner bromspedalen. Detta är särskilt viktigt att tänka på om bilen bogseras.

Efter starten utför systemet ett självtest, som eventuellt kan höras av föraren.

Kontrollampa Ⓔ 77.

Låsningsfritt bromssystem

ABS förhindrar blockering av hjulen.

Så snart ett hjul har en tendens att blockeras reglerar ABS det aktuella hjulets bromstryck. Bilen kan styras även vid mycket kraftiga inbromsningar.

ABS-funktionen märks genom att bromspedalen pulserar och ett regleringsljud hörs.

För att uppnå maximal bromsverkan ska bromspedalen hållas helt nertrampad under hela inbromsningen, trots att den pulserar. Minska inte kraften.

Kontrollampa (ABS) 78.

Störning

⚠ Varning

Om det finns ett fel i ABS-systemet kan hjulen låsa sig vid en kraftig inbromsning. Fördelen med ABS har därmed försvunnit. Det går inte

längre att styra bilen vid mycket kraftiga inbromsningar och den kan köra av vägen.

Låt en verkstad åtgärda orsaken till störningen.

Parkeringsbroms

Dra alltid åt parkeringsbromsen ordentligt utan att trycka på frigöringsknappen. Dra åt bromsen så hårt som möjligt om bilen står i en lutning.

För att lossa parkeringsbromsen lyfter du spaken något, trycker in frigöringsknappen och sänker ner spaken helt.

Trampa samtidigt på fotbromsen för att minska den kraft som behövs för parkeringsbromsen.

Kontrollampa 📄 77.

Bromshjälp

Om man trampar ner bromspedalen snabbt och kraftigt utförs bromsningen automatiskt med maximal bromskraft (full bromsning).

Minska inte trycket på bromspedalen under den tid som full bromsning behövs. När bromspedalen släpps återtas bromseffekten.

Körkontrollsystem

Drivkraftsreglering

Dragkraftskontrollen (TC) förbättrar körstabiliteten vid behov oberoende av typ av vägbana eller väggrepp genom att drivhjulen förhindras från att spinna.

Så snart drivhjulen börjar spinna reduceras motoreffekten och det hjul som spinner mest bromsas separat. Detta förbättrar bilens körstabilitet avsevärt vid halt väglag.

TC är funktionsdugligt så snart kon- trollampan ≈ slocknar.

När TC är aktiv blinkar ⚠.

⚠ Varning

Låt inte denna speciella säkerhetsanordning förleda dig till att ta onödiga risker.

Anpassa hastigheten till vägför- hållandena.

Kontrollampa 📋 78.

Deaktivering

TC kan slås av om det är nödvändigt att drivhjulen spinner: tryck in knappen ⚫ under ungefär 2 sekunder.

Kontrollampan 📋 lyser.

TC aktiveras om genom att man trycker på knappen ♿ igen.

TC aktiveras dessutom om nästa gång tändningen slås på.

Elektronisk stabilitetsreglering

Den elektroniska stabilitetskontrollen (ESP) förbättrar körstabiliteten oberoende av vägens beskaffenhet och däckens väggrepp vid alla situationer. Systemet förhindrar även att drivhjulen slirar.

Så snart bilen riskerar att tappa greppet (understyrning, överstyrning) reduceras motoreffekten och hjulen bromsas separat. Detta förbättrar bilens körstabilitet avsevärt vid halt väglag.

ESC är funktionsdugligt så snart kontrollampan ≡ slocknar.

När ESC är aktiv blinkar ⚠.

⚠ Varning

Låt inte denna speciella säkerhetsanordning förleda dig till att ta onödiga risker.

Anpassa hastigheten till vägför- hållandena.

Kontrollampa 📋 78.

Deaktivering

För högprestandakörning kan ESC deaktiveras: håll knappen ⚡ intryckt under ungefär 7 sekunder.

Kontrollampan 3 lyser.

ESC aktiveras om genom att man trycker på knappen ð igen. OM TC-systemet har deaktiverats tidigare aktiveras TC och ESC om.

ESC aktiveras dessutom om nästa gång tändningen slås på.

Farthållare

Farthållaren kan spara och upprätt-hålla hastigheter på 40 till 200 km/h. Avvikelser från de sparade hastigheterna kan förekomma vid körning i uppförs- eller nerförslut.

Av säkerhetsskäl går det inte att aktivera farthållaren förrän man har trampat på fotbromsen en gång.

Använd inte farthållaren om det inte är tillrådligt med en jämn hastighet. Vid automatisk växellåda skall farthållaren endast aktiveras i automatiskt läge.

Kontrollampa 📷 80.

Tändning

Tryck på övre änden av vippströms-tällaren 📋 så lyser kontrollampan 📍 vitt.

Aktivering

Accelerera till önskad hastighet och vrid tumhjulet till SET/-. Den aktuella hastigheten sparas och bibehålls. Kontrollampan lyser grönt. Gaspedalen kan lossas.

Hastighetsökning med gaspedalen kan ske. När gaspedalen har släppts återtas den sparade hastigheten.

Det går att växla medan farthållaren är aktiverad.

Öka hastigheten

Med farthållaren aktiv håller du tumratten vriden till RES/+ eller vrider snabbt till RES/+ upprepat: hastigheten ökar kontinuerligt eller i små steg.

Accelerera alternativt till önskad hastighet och spara den genom att trycka på RES/+.

Sänka hastigheten

Med farthållaren aktiv håller du tumratten vriden till SET/- eller vrider snabbt till SET/- upprepat: hastigheten sjunker kontinuerligt eller i små steg.

Deaktivering

Tryck på knappen ✉ så lyser kontrollampan ✉ vitt. Farthållaren är deaktiverad. Den sparade hastigheten finns i minnet.

Automatisk urkoppling:

■ bilens hastighet under ca 40 km/h,
■ om bromspedalen används,
■ kopplingspedalen trampas ner längre än några sekunder,
■ växelväljaren i N,
■ Drivkraftsregleringen eller den elektroniska stabilitetsregleringen arbetar.

Återuppta sparad hastighet

Vrid tumhjulet till RES/+ vid en hastighet på över 40 km/h. Den sparade hastigheten upprätthålls. Om skillnaden mellan den aktuella hastigheten och den sparade hastigheten är mer än 40 km/h kan bilen inte återuppta den sparade hastigheten.

Stänga av

Tryck på nedre änden av vippströms-tällaren ⚫ så släcks kontrollampan ⚫. Den sparade hastigheten raderas. Om du stänger av tändningen raderas också den sparade hastigheten.

Hindervarningssystem Parkeringshjälp

Parkeringshjälpen gör parkeringen lättare genom att den mäter avständet mellan bilen och bakomvarande hinder samt ger akustiska signaler. Det är dock föraren som har det fulla ansvaret vid parkeringen.

Systemet består av fyra ultraljudssensorer i den bakre stötfångaren. Kontrollampa P ^▲ 78.

Observera!

Tillbehör som monteras i detekteringsområdet kan leda till systemfel.

Aktivering

När backen är ilagd aktiveras systemet automatiskt.

Ett hinder indikeras med akustiska varningssignaler. Intervallet mellan varningssignalerna minskar när bilen närmar sig hindret. När avståndet är mindre än 40 cm blir varningssignalen kontinuerlig.

Deaktivering

Systemet deaktiveras automatiskt om

■ bilen körs snabbare än 10 km/h
■ bilen parkeras
■ det uppstår en störning i systemet.

Störning

Vid en störning i systemet lyser P ^▲ . Dessutom fungerar systemet inte vid tillfälliga problem som snötäckta sensorer. P ^▲ lyser.

Viktiga tips för användningen av parkeringshjälpsystemen

⚠ Varning

Ytor på objekt eller kläder som reflekteras på olika sätt samt externa ljudkällor kan under vissa omständigheter leda till att systemet inte upptäcker hinder.

Se upp

Sensors prestanda kan reduce-ras om sensorn är täckt, t.ex. av is eller snö.

Parkeringshjälpens prestanda kan reduceras vid ett nivåbyte av sen-sorerna.

Särskilda villkor gäller för höga bilar (t.ex. off-road-bilar, miniskåpbilar, transportbilar). Identifiering av ett föremål i bilens övre del kan inte garanteras.

Föremål med ett väldigt litet reflekterande tvärsnitt, t.ex. små föremål eller mjuka material, kanske inte upptäcks av systemet.

Parkeringshjälpsystem hjälper inte förare att undvika oväntade föremål.

Observera!

Sensorn kan upptäcka ett föremål som inte finns (ekostörning) som or- sakas av yttre akustiska eller meka- niska störningar.

Varning döda vinkeln

Varningssystemet för döda vinkeln upptäcker och rapporterar föremål på båda sidor av bilen, inom ett visst område (döda vinkeln). Systemet ger visuella varningar i sidobackspeglarna när det upptäcker föremål som kanske inte syns i de inre och yttre backspeglarna.

Systemets givare är placerade i stötfångaren på vänster och höger sida av bilen.

⚠ Varning

Varningssystemet för döda vinkeln ersätter inte förarens uppsikt.

Systemet detekterar inte:

■ Fordon utanför döda vinkeln som snabbt kan närma sig.

■ Fotgångare, cyklister eller djur. Innan du byter fil ska du alltid kontrollera i alla backspeglar, titta över axeln och använda blinkers.

När systemet upptäcker ett fordon i döda vinkeln när du kör framåt, an- tingen när du kör förbi ett fordon eller själv blir omkörd, tänds en gul var- ningssymbol ^3 i den aktuella ytter- backspegeln. Om föraren aktiverar blinkersen börjar varningssymbolen ^8 blinka gult som en varning för att du inte ska byta fil.

Varningen för döda vinkeln är aktiv vid hastigheter mellan 40 km/h och 140 km/h. Om du kör fortare än 140 km/h inaktiveras systemet, vilket visas av att varningssymbolerna s^1/8 i ytterbackspeglarna visas svagt upplysta. Om du minskar hastigheten igen släcks varningssymbolerna. Om ett fordon därefter upptäcks i den döda vinkeln tänds varningssymbolerna s^1/8 som vanligt på den aktuella sidan.

När bilen startas tänds varningssymbolerna på båda backspeglarna för att indikera att systemet är aktiverat.

Du kan inaktivera systemet på menyn Inställningar i Info-Display, personliga inställningar ✦ 90.

Inaktiveringen bekräftas genom ett meddelande i förarinformations-centralen.

Avkänningsområden

Systemets givare täcker in ett område på ca. 3 meter på båda sidor av bilen. Detta område börjar vid vardera backspegeln och sträcker sig bakåt ca. 3 meter. Områdets höjd är ca. 0,5–2 meter ovanför markytan.

Avkänningsområdena ändras inte om bilen har en släpvagn.

Varningssystemet för döda vinkeln har utformats för att ignorera stationära objekt såsom skyddsräcken, stolpar, kantsten, väggar och balkar. Parkerade eller mötande fordon ignoreras.

Störning

Enstaka missade varningar kan förekomma under normala förhållanden, och under våta förhållanden ökar dessa.

Varningsystemet för döda vinkeln fungerar inte när de vänstra eller högra hörnet på den bakre stötfångaren är täckt med lera, smuts, snö, is eller snömodd, eller vid kraftigt regn. Rengöringsinstruktioner ➔ 284.

Om det blir fel på systemet eller om systemet inte fungerar på grund av tillfälliga omständigheter, visas ett meddelande i förarinformations-centralen. Uppsök en verkstad för att få hjälp.

Backkamera

Backkameran hjälper föraren vid backning genom att visa en bild av området bakom bilen.

Bilden från kameran visas i Colour-Info-Display.

⚠ Varning

Backkameran ersätter inte för-arens uppsikt. Observera att före-mål utanför synfältet för kameran

Körning och hantering 231

och den avancerade parkerings-hjälpens sensorer, t.ex. nedanför stötfångaren eller under fordonet, inte visas.

Backa inte bilen genom att enbart titta på info-displayen och kontrollera alltid området bakom och runt fordonet innan du backar.

Aktivering

Backkameran aktiveras automatiskt när backen läggs i.

Funktionalitet

4-dörrars: Kameran är monterad under bakluckans dekorlist.

5-dörrars halvkombi: Kameran är monterad i den bakre stötfångaren ovanför registreringsskylten.

Kombi: Kameran är monterad under bakluckans dekorlist.

232 Körning och hantering

Kamerans betraktningsvinkel är 130°. Tack vare kamerans höga placering kan den bakre stötfångaren ses på displayen som en referenspunkt.

Det område som kameran visar är begränsat. Avständen på den bild som visas skiljer sig från de faktiska avständen.

Vägledande linjer

Dynamiska vägledande linjer är vågräta linjer med 1 meters avständ som projiceras på bilden för att ange avständet till de föremål som visas.

Bilens beräknade bana visas enligt styrningsvinkeln.

Du kan inaktivera funktionen på menyn Inställningar i Info-Display. Personliga inställningar ➔ 90.

Varningssymboler

Varningssymboler visas som trianglar ⚠ på bilden och markerar hinder som detekteras av den avancerade par- keringshjälpens bakre sensorer.

Visningsinställningar

Ljusstyrkan ställs in med upp-/nedknapparna på multifunktionsknappen.

Kontrasten ställs in med vänster-/högerknapparna på multifunktionsknappen.

Deaktivering

Kameran inaktiveras när en viss hastighet framåt överskrids eller när backen inte läggs i på ungefär 10 sekunder.

Aktivering eller inaktivering av backkameran kan ändras på menyn Inställningar i Info-Display, personliga inställningar ✦ 90.

Störning

Felmeddelanden visas med en ⚠i den övre raden på Info-Display.

Backkameran fungerar eventuellt inte korrekt när:

■ omgivningen är mörk,
■ solen eller ljuset från strålkastare lyser rakt in i kamerans objektiv,
■ is, snö, lera eller något annat täcker kameraobjektivet. Rengör objektivet, skölj med vatten och torka med en mjuk trasa,
■ bakluckan inte är riktigt stängd,

■ bilen har blivit påkörd bakifrån,
■ det förekommer extrema temperaturväxlingar.

Bränsle

Bränsle till bensinmotorer

Använd endast blyfritt bränsle med den europeiska standarden EN 228 respektive E DIN 51626-1 eller något likvärdigt bränsle.

Det går att köra motorn med E10-bränsle som uppfyller dessa standarder. E10-bränsle innehåller upp till 10 % bioetanol.

Fyll på bränsle med rekommenderat oktantal ➔ 299. Användning av bränsle med lägre oktantal försämran motoreffekten och vridmomentet och ökar bränsleförbrukningen något.

Se upp

Använd inte bränsle eller bränsletillsatser som innehåller metallkomponenter som manganbase-rade tillsatser. Detta kan leda till motorskador.

Se upp

Användning av ett bränsle som inte uppfyller EN 228 respektive DIN 51626-1 eller något likvärdigt bränsle kan leda till avsättningar eller motorskador, vilket kan påverka din garanti.

Se upp

Bränsle med för lågt oktantal kan leda till okontrollerad förbränning och skador på motorn.

Bränsle till dieselmotorer

Använd endast dieselbränsle som uppfyller EN 590.

I länder utanför EU-området används Euro-dieselbränsle med svavelkoncentration under 50 ppm.

234 Körning och hantering

Se upp

Användning av ett bränsle som inte uppfyller EN 590 eller likvär-digt kan leda till effektförlust, ökat slitage eller motorskador, vilket kan påverka din garanti.

Använd inte marindiesel, villaolja, Aquazole eller liknande diesel-/vat- tenemulsioner. Det är inte tillåtet att använda dieselbränslen som förtunnats med bränslen för bensinmotorer.

Dieselbränslets viskositet och filtrerbarhet beror på temperaturen. Vid låga temperaturer måste dieselbränsle med garanterade vinteregenskaper tankas.

Tankning

Fara

Innan tankningen påbörjas slår du av motorn och eventuella externa värmare med förbränningskammare. Slå av alla mobiltelefoner.

Vid tankningen måste bensinstationens bruks- och säkerhetsföreskrifter följas.

⚠️ Fara

Bränsle är brännbart och explosivt. Rök inte! Undvik öppen eld och gnistbildning!

Om det förekommer bränslerök i bilen måste du låta en verkstad åtgärda orsaken omedelbart.

Se upp

Om du har tankat fel bränsle ska du inte slå på tändningen.

Tankluckan är placerad baktill på bilens högra sida.

Det går endast att öppna tankluckan när bilen är upplåst. Lossa tankluckan genom att trycka på den.

Vrid locket långsamt moturs för att öppna det.

Fäst tanklocket i fästet på tankluckan vid tankning.

Vid tankning, sätt in pumpmunstycket helt och starta pumpen.

När den automatiskt stängts av kan tanken toppfyllas med högst två ytterligare doser bränsle.

Se upp

Tvätta omedelbart av utrunnet bränsle.

Vrid tanklocket medurs tills det klickar för att stänga det.

Stäng luckan och se till att den spärras.

Tanklock

Endast originaltanklocket garanterar fullständig funktion. Bilar med diesel-motorer har speciella tanklock.

Bränsleförbrukning - CO₂-utsläpp

Bensin- och dieselmotorer

Bränsleförbrukningen (kombinerad) för modellen Chevrolet Cruze ligger inom intervallet 3,7 till 7,3 l/100 km.

CO₂-utsläppet (kombinerat) ligger inom intervallet 170 till 99 g/km.

Mer information om vilka värden som gäller för just din bil finns i den EEGförsäkran om överensstämmelse som medföljer bilen eller andra nationella registreringshandlingar.

236 Körning och hantering

Allmän information

De officiella siffrorna över bränsleförbrukning och specifikt CO₂-utsläpp gäller EU-basmodellen med standardutrustning.

Data om bränsleförbrukning och CQ-utsläpp bestäms enligt förordning R (EG) nr. 715/2007 (tillämplig version), med hänsyn till fordonets vikt i körklart skick, såsom specificeras i förordningen.

Uppgifterna syftar endast till att jämföra mellan olika fordonsvarianter och de ska inte tas som garanti för den faktiska bränsleförbrukningen hos ett visst fordon. Extra utrustning kan leda till att bilen har något högre bränsleförbrukning och CO₂-utsläpp än de angivna siffrorna. Dessutom beror bränsleförbrukningen på förarens körstil samt väg- och trafikförhållanden.

Bilvård

Allmän information 237

Bilkontroller 238

Glödlampsbyte 252

Elsystem 261

Bilverktyg 266

Fälgar och däck 267

Start med startkablar 280

Bogsering 281

Tillbehör och modifieringar på bilen

Vi rekommenderar användning av originalreservdelar och original tillbehör samt av reservdelar som uttryckligen är godkända för din bilmodell. För andra produkter kan vi inte bedöma eller garantera tillförlitligheten - även om det finns godkännanden från myndigheter eller andra.

Utför inga ändringar av elektriska system, t.ex. ingrepp i elektroniska styrdon (chip-tuning).

Parkering av bilen

Parkering av bilen under en längre tid

Om bilen skall parkeras under flera månader:

■ Tvätta och vaxa bilen.
■ Kontrollera konserveringen i motorrummet och på karossen.

■ Rengör och konservera tätningsgummin.
■ Fyll bränsletanken helt.
■ Byt motorolja.
■ Töm spolarvätskebehållaren.
■ Kontrollera kylvätskans frost- och korrosionsskydd.
■ Ställ in ringtrycket på värdet för full last.
■ Parkera bilen i en torr och väl ventilerad lokal. Lägg i ettan eller backen eller lägg växelväljaren i läge P. Säkra bilen så att den inte kan rulla.
■ Dra inte åt parkeringsbromsen.
- Öppna motorhuven, stäng alla dörrar och lås bilen.
■ Lossa polklämman från bil-batteriets minuspol. Observera att alla system inte fungerar, t.ex. stöldlarmet.

Ta bilen i drift igen

När bilen skall tas tillbaka till användning igen:

■ Anslut polklämman till bilbatteriets minuspol. Aktivera fönsterhissarnas elektronik.
■ Kontrollera ringtrycket.
■ Fyll på spolarvätskebehållaren.
■ Kontrollera motoroljenivån.
■ Kontrollera kylvätskenivån.
■ Montera eventuellt nummerskyltar.

Återvinning av bilen efter dess livstid

Information om centraler för återvinning av bilar efter deras livstid finns på vår webbplats. Överlåt detta arbete endast till en auktoriserad återvinningscentral.

Bilkontroller Utföra arbete

Kontroller i motorrummet får endast utföras när tändningen är av.

Kylarfläkten kan gå även när tändningen är av.

⚠️ Fara

Tändningssystemet använder extremt hög spänning. Undvik beröring.

Motorhuv

Öppna

Dra i frigöringshandtaget och tryck tillbaka det i utgångsläget.

Tryck säkerhetsspärren åt vänster och öppna motorhuven.

△ Varning

När motorn är varm, vidrör endast skumstoppningen på handtaget till motorhuvens stöd.

Luftintag ➔ 212.

Av säkerhetsskäl startas motorn automatiskt om motorhuven öppnas under ett Autostop.

Kontrollampa → 80.

Stänga

Tryck fast stödet i fästet innan motorhuven stängs.

Sänk ner motorhuven och låt den falla i låset. Kontrollera att den är fastlåst.

Översikt motorrum

Bensinmotor, LDD

Bensinmotor, LUJ och LUV

Bensinmotor, LDE och 2H0

Bensinmotor, LXT

Dieselmotor, LUD och LKR

1. Behållare för servostyrningsolja → 248
2. Motorolja, påfyllningslock ➔ 246
3. Bromsvätskebehållare ↗ 249
4. Motorkylvätskebehållare ➔ 247
5. Säkringshållare ➔ 262
6. Spolarvätskebehållare ↗ 248
7. Batteri 249
8. Mätsticka för motoroljenivån → 246
9. Motorns luftfilter ↩ 247

Motorolja

Kontrollera regelbundet motoroljenivån för att undvika skada på motorn. Säkerställ att rätt oljekvalitet används. Rekommenderade vätskor och smörjmedel 293.

Kontrollen får endast utföras när bilen står vägrätt. Motorn måste vara driftvarm och ha varit avstängd minst 10 minuter.

Dra ut oljemätstickan, torka av den, sätt in den till handtagets anslagsyta, dra ut den igen och läs av motoroljenivån.

Sätt in oljemätstickan till handtagets anslagsyta och vrid den ett halvt varv.

Beroende på motor används olika oljemätstickor.

Om motoroljenivån har sjunkit till påfyllningsmarkeringen MIN ska motorolja fyllas på.

Vi rekommenderar användning av motorolja av samma klass som den som användes vid det senaste bytet. Motoroljenivån får inte överstiga den övre markeringen MAX på mätstickan.

Se upp

Om för mycket motorolja har fyllts på måste den tappas av eller sugas ut.

Påfyllningsmängder ➔ 311.

Sätt på och skruva fast locket på behållaren för motorolja.

Se upp

Vid körning i en sluttning kan varningskod 79 visas i förarinformationscentralen ➔ 87.

Om koden försvinner när du kör på en plan väg igen, efterfyll inte motorolja.

Motorns luftfilter

För att byta motorns luftfilter skruvar du loss 6 skruvar och tar bort filter-huset.

Motorkylvätska

Kylvätskan ger frostskydd ner till ca -27 °C.

Upprätthåll en tillfredsställande koncentration av frostskyddsmedel.

Se upp

Använd endast godkänt frost-skyddsmedel.

Kylvätskenivå

Se upp

För låg kylvätskenivå kan leda till skador på motorn.

När kylsystemet är kallt skall kylvätskenivån stå något över påfyllningsmarkeringen. Fyll på om nivån är lägre.

⚠ Varning

Låt motorn svalna innan locket öppnas. Öppna locket försiktigt så att övertrycket kan släppas ut långsamt.

Fyll på med en blandning av demineraliserat vatten och frostskyddsmedel som är godkänt för bilen. Sätt på och skruva fast locket ordentligt. Kontrollera frostskyddet. Låt en verkstad ta reda på orsaken till kylvätskeförlusten.

Servostyrningsvätska

Se upp

Mycket små mängder av föroreningar kan leda till skador på styrsystemet och göra så att det inte fungerar korrekt. Låt inte föroreningar komma i kontakt med vätskesidan av behållarens lock/mätsticka eller komma in i behållaren.

Öppna och ta bort locket. Torka av mätstickan och skruva fast locket på behållaren. Öppna locket igen, ta bort det och avläs nivån på servostyrningsoljan.

Servostyrningsoljan måste befinna sig mellan markeringarna MIN och MAX.

Om oljenivån är för låg, uppsök en verkstad för att få hjälp.

Spolarvätska

Fyll på med koncentrerad spolar-vätska.

Bromsar

Om bromsbelägget uppnår den minsta tillåtna tjockleken lyser 📄. Det går att fortsätta körningen. Byt bromsbeläggen så snart som möjligt. Gör inga onödigt hårda inbromsningar under de första resorna.

Bromsvätska

⚠ Varning

Bromsvätska är giftig och frä- tande. Se till att den inte kommer i kontakt med ögon, hud, tyg eller lackerade ytor.

Bromsvätskan måste befinna sig mellan markeringarna MIN och MAX.

laktta noggrann renlighet vid påfyllning. Föroreningar i bromsvätskan kan leda till funktionsstörningar i

bromssystemet. Låt en verkstad åtgärda orsaken till bromsvätskeförlusten.

Använd endast högprestandabromsvätska som är godkänd för bilen, bromsen och kopplingen ➔ 293.

Bilbatteri

Fordon utan stopp-start-system har ett bly-syrabatteri. Fordon med stopp-start-system har ett AGM-batteri som inte är ett bly-syrabatteri.

Bilbatteriet är underhållsfritt förutsatt att körförhållandena möjliggör tillräcklig laddning av batteriet. Korta körsträckor och återkommande motorstarter kan ladda ur batteriet. Undvik att använda onödiga elförbrukare.

Batterierna får inte slängas i hushållssoporna. De måste lämnas till återvinning på lämpliga återvinningsstationer.

Om bilen inte ska användas på mer än 4 veckor kan batteriet laddas ur. Lossa polklämman från bilbatteriets minuspol.

Bilens batteri får endast kopplas från och anslutas när tändningen är av.

⚠ Varning

Håll brinnande föremål borta från batteriet för att undvika explosion. En batteriexplosion kan leda till skador på bilen och allvarliga personskador eller dödsfall.

Se till att den inte kommer i kontakt med ögon, hud, tyg eller lackerade ytor. Vätskan innehåller svavel-syra som ger skador vid direktkontakt. Vid hudkontakt, rengör området med vatten och sök omedelbart läkarvård.

Förvaras oåtkomligt för barn.

Luta inte på ett öppet batteri.

Skydd mot urladdning av bilbatteriet → 106.

Byte av bilbatteriet

Observera!

Alla avvikelser från anvisningarna i detta avsnitt kan leda till tillfällig avaktivering av stopp/start-systemet.

Vid byte av bilbatteriet, kontrollera att det inte finns några öppna ventilationshål i närheten av pluspolen. Om det finns ett öppet ventilationshål i detta område måste det stängas med en propp och ventilationen vid minuspolen måste öppnas.

Använd endast bilbatterier som det går att installera säkringsdosan ovanför.

För bilar med stopp-start-system, se till att bilbatteriet av typen AGM (Absorptive Glass Mat) byts ut mot ett annat AGM-batteri.

Ett AGM-batteri identifierar du med förkortningen AGM på batteriets etikett. Vi rekommenderar att du använder ett originalbilbatteri från Chevrolet.

Observera!

Att använda ett annat AGM-bilbatteri än ett Chevrolet originalbatteri kan leda till sämre funktion för stopp/start-systemet.

Vi rekommenderar att du låter en verkstad byta bilbatteriet.

Stopp/start-system ↩ 216.

Laddning av bilbatteriet

Varning

På bilar med stopp/start-system ska du se till att laddningsspänningen inte överstiger 14,6 volt när du använder en batteriladdare. I annat fall kan bilbatteriet skadas.

Start med startkablar ➔ 280.

Varningsetikett

■ Inga gnistor, öppen låga eller rökning.
■ Skydda alltid ögonen. Explosiva gaser kan vålla blindhet eller personskada.
■ Förvara bilbatteriet oåtkomligt för barn.
- Bilbatteriet innehåller svavelsyra som kan orsaka blindhet eller allvarliga brännskador.

■ Se instruktionsboken för närmare information.
■ Explosiva gaser kan finnas i närheten av bilbatteriet.

Lufta bränslesystem, diesel

Om tanken körs tom måste dieselbränslesystemet luftas. Slå på tändningen tre gånger under vardera 15 sekunder. Dra sedan runt motorn under maximalt 40 sekunder. Upprepa detta tidigast efter 5 sekunder. Om motorn inte startar måste du uppsöka en verkstad.

Byta torkarblad

Lyft torkararmen. Tryck på frigörings-spaken och lossa torkarbladet.

Byte av bakrutetorkarblad

Lyft torkararmen. Ta bort torkarbladet som bilden visar.
Sätt fast torkarbladet något vinklat mot torkararmen och tryck tills det fastnar.
Sänk ner armen försiktigt.

Glödlampsbyte

Slå av tändningen och slå från den aktuella strömställaren resp. stäng dörrarna.

Ta enbart i sockeln på den nya glödlampan! Vidrör inte glödlampans glaskropp med händerna.

Använd endast samma glödlampstyp för byte.

Byt strålkastarnas glödlampor inifrån motorrummet.

Halogenstrålkastare

Halvljus och helljus

1. Dra av kabelkontakten från glödlampan.

1. Tryck ihop fjäderklämman, lossa den och sväng den uppåt.

1. Ta ut glödlampan ur reflektor-huset.
2. Vid montering av en ny glödlampa ska klackarna placeras i uttagen i reflektorn.
3. Fäst fjäderklämman.
4. Placera strålkastarens skyddskåpa på plats och tryck fast den.
5. Fäst kabelkontakten på glödlam- pan.

Sidoljus

1. Dra av kabelkontakten från glödlampan.

1. Ta ut sidoljusets lamphållare från lamphuset.

1. Ta bort glödlampan från hållaren.
2. Sätt in den nya glödlampan.
3. Sätt in lamphållaren i lamphuset.
4. Placera strålkastarens skyddskåpa på plats och tryck fast den.
5. Fäst kabelkontakten på glödlam- pan.

Främre blinkers och parkeringsljus

1. Vrid lamphållaren moturs och fri-gör den.


1. Tryck in glödlampan något i lamphållaren, vrid åt vänster och ta ut den och byt glödlampa.
2. Sätt in lamphållaren i reflektorn och vrid åt höger tills den spärras.

Dimljus

Låt en verkstad utföra lampbyte.

Bakljus

4-dörrars

1. Dra av lamphuset. Var försiktig så att kabelkanalen förblir i läge.

1. Backljus (1)

Blinkersljus (2)
Bakljus/bromsljus (3)

1. Vrid lamphållaren moturs.

1. Ta bort lamphållaren. Tryck in glödlampan något i lamphållaren, vrid åt vänster och ta ut den och byt glödlampa.

2. Sätt in lamphållaren i bakljus- enheten och skruva den på plats. Anslut kontakten. Sätt in bakljus- ets lamphus i karossen och dra åt skruvarna. Sätt tillbaka skydden och fäst dem.

3. Slå på tändningen, tänd och kontrollera alla lampor.

Lampenhet i bakluckan

Dimbakljus/backljus, beroende på sida.

1. Ta bort bagageluckans klädsel.
2. Vrid lamphållaren moturs.

1. Ta bort lamphållaren. Tryck in glödlampan något i lamphållaren, vrid åt vänster och ta ut den och byt glödlampa.
2. Sätt in lamphållaren i bagageluckan. Sätt tillbaka bagageluckans innerklädsel.
3. Slå på tändningen, tänd och kontrollera lamporna.

5-dörrars halvkombi

1. Öppna de tre käporna.


1. Skruva bort de tre skruvarna.

1. Dra av lamphuset. Var försiktig så att kabelkanalen förblir i läge.


1. Vrid lamphållaren moturs.


1. Ta bort lamphållaren. Tryck in glödlampan något i lamphållaren, vrid åt vänster och ta ut den och byt glödlampa.
2. Sätt in lamphållaren i bakljus- enheten och skruva den på plats. Anslut kontakten. Sätt in bakljus- ets lamphus i karossen och dra åt skruvarna. Sätt tillbaka skydden och fäst dem.
3. Slå på tändningen, tänd och kontrollera alla lampor.

Backljus

Låt en verkstad utföra lampbyte.

Dimbakljus

Låt en verkstad utföra lampbyte.

Kombi

1. Dra av lamphuset. Var försiktig så att kabelkanalen förblir i läge.


1. Vrid lamphållaren moturs.


1. Ta bort lamphållaren. Tryck in glödlampan något i lamphållaren, vrid åt vänster och ta ut den och byt glödlampa.
2. Sätt in lamphållaren i bakljus- enheten och skruva den på plats. Sätt in bakljusets lamphus i ka- rossen och dra åt skruvarna. Sätt tillbaka skydden och fäst dem.
3. Slå på tändningen, tänd och kontrollera alla lampor.

Lampenhet i bakluckan

1. Öppna bakluckan och ta bort käpan på respektive sida.

1. Ta bort glödlampshållaren genom att vrida den moturs. Byt lampan genom att trycka in den lätt i uttaget och vrida den moturs.
   Dimbakljus/backljus (1), be-roende på sida.
   Baklampa (2).
2. Sätt i glödlampshållaren och vrid den medurs. Sätt dit käpan.
3. Slå på tändningen, tänd och kontrollera lamporna.

Blinkers

1. Tryck lampan bakåt och ta bort den.
2. Vrid lamphållaren moturs.
3. Dra ut glödlampan ur lamphållaren och byt den.
4. Montera i omvänd ordning.

Registreringsskyltsbelysning

4-dörrars

1. Ta ut lamphuset neråt, dra inte i kabeln.
   Vrid lamphållaren åt vänster och frigör den.
2. Ta ut glödlampan från lamphållaren och byt glödlampa.
3. Sätt in lamphållaren i lamphuset och vrid den åt höger.
4. Sätt in lamphuset och säkra det med hjälp av en skruvmejsel.

5-dörrars hatchback, kombi

1. Sätt in skruvmejseln i lamphuset, tryck åt sidan och lossa fjädern.

2. Ta ut lamphuset neråt, dra inte i kabeln.

1. Vrid lamphållaren åt vänster och frigör den.
2. Ta ut glödlampan från lamphållaren och byt glödlampa.
3. Sätt in lamphållaren i lamphuset och vrid den åt höger.
4. Sätt in lamphuset och låt det spärras.

Kypébelysning

Kupébelysning och läslampor Låt en verkstad utföra lampbyte.

Lastrumsbelysning

1. Lossa lampan med hjälp av en skruvmejsel och ta ut den.

1. Tryck glödlampan lätt mot fjäderklämman och ta ut den.
2. Sätt in den nya glödlampan.
3. Sätt tillbaka lampan.

Instrumentpanelbelysning

Låt en verkstad utföra lampbyte.

Elsystem

Säkringar

Utför bytet enligt texten på den defekta säkringen.

Det finns två säkringshållare i bilen:

■ till vänster framtill i motorrummet,
■ i kupén bakom förvaringsfacket eller, i högerstyrda bilar, bakom handskfacket.

I en säkringshållare ovanför batteriets pluspol finns några huvudsäkringar. Låt vid behov en verkstad byta dem.

Innan en säkring byts ut, koppla från strömkretsen med resp. strömställare resp. koppla från tändningen.

En defekt säkring känns igen på att smältträden har gått av. Byt inte säkringen förrän orsaken till felet har åtgärdats.

Vissa funktioner kan vara säkrade genom flera säkringar.

Säkringar kan också vara insatta utan att funktionen finns.

Utdragningsverktyg för säkringar

Det finns ett utdragningsverktyg för säkringar i säkringshållaren i motorrummet.

Stick på utdragningsverktyget uppifrån eller från sidan på de olika utförandena av säkringar och dra ut säkringen.

Säkringscentral, motorrum

Säkringshållaren är placerad framtill i motorrummet
Lossa locket, lyft det uppåt och ta bort det.
Kanske gäller beskrivningarna av alla säkringshållare i denna instruktionsbok inte för din bil. Vid kontroll av säkringshållaren, se dekalen på säkringshållaren.

1 Växellådsstyrenhet

2 Motorstyrenhet

3 –

4 Solenoid öppning behållare

5 Tändsystemet

6 Vindrutetorkare

7 –

8 Bränsleinsprutning

9 Bränsleinsprutning, tändnings-system

10 Motorstyrenhet

11 Lambdasond

12 Startmotorsolenoid

13 Solenoid öppning behållare

14 –

15 Bakrutetorkare

16 Tändning, friskluftsensor

Nr Strömkrets

17 Tändning, airbag

18 Styrenhet bränsle

19 –

20 Bränslepump

21 Fönsterhissar bak

22 –

23 –

24 Fönsterhissar fram

25 Elektronisk vakuumpump

26 ABS

27 Elektroniskt nyckelsystem

28 Bakruteuppvärmning

29 –

30 ABS

31 Karosstyrenhet

32 Karosstyrenhet

33 Framsätesvärme

Nr Strömkrets

34 Taklucka

35 Infotainmentsystem, förstärkare

36 –

37 Helljus, höger sida

38 Helljus, vänster sida

39 –

40 –

41 –

42 Kylfläkt

43 –

44 –

45 Kylfläkt

46 Kylfläkt

47 Lambdasond

48 Dimljus

49 –

50 –

Nr Strömkrets

51 Signalhorn

52 Instrumentpanel

53 Automatiskt avbländningsbar spegel

54 Belysningsströmställare, belysningskontroll

55 Spegelinfällning

56 Vindrutespolare

57 Rattläs

58 -

59 Dieselbränsleuppvärmning

60 Spegelvärme

61 Spegelvärme

62 Luftkonditionering

63 Bakrutesensor

64 Friskluftsensor

65 Dimbakljus

66 Bakrutespolare

Nr Strömkrets

67 Styrenhet bränslesystem

68 -

69 Batterispänningssensor

70 Regnsensor

71-

Säkringscentral, instrumentpanel

Säkringshållaren är placerad bakom förvaringsutrymmet i instrumentpanelen.

1. Öppna förvaringsfacket.
2. Ta bort fackets undre del i pilarnas riktning.

1. Ta bort förvaringsfacket genom de båda spåren i pilarnas riktning.

Återmontera förvaringsfacket i omvänd ordning.

I högerstyrda bilar är säkringshållaren placerad bakom ett skydd i handskfacket. Öppna handskfacket och ta bort skyddet.

Kanske gäller beskrivningarna av alla säkringshållare i denna instruktionsbok inte för din bil. Vid kontroll av säkringshållaren, se dekalen på säkringshållaren.

8 Karosstyrenhet
9 Karosstyrenhet
10 Karosstyrenhet
11 Kupéfläkt
12-
13 Uppvärmda säten
14 Diagnoskontakt
15 Airbag
16 Centrallås, baklucka
17 Luftkonditionering
18 Släp
19 Växelspak
21 Instrument
23 Karosstyrenhet

20 Växelspak, batterisensor

22 Tändning, elektroniskt nyckel- system

Nr Strömkrets

24 Karosstyrenhet
25 Rattlås
26 Eluttag, bak

Bilverktyg

Verktyg

Bilar med däckreparationssats

Verktygen och däckreparations- satsen finns i ett förvaringsutrymme under golvskyddet i lastutrymmet.

Bilar med reservhjul

Domkraften och verktygen finns i ett förvaringsutrymme i lastutrymmet under reservhjulet. Reservhjul 279.

Kör över kanter långsamt och i så rät vinkel som möjligt. Att köra över vassa kanter kan leda till skador på däck och fälgar. Kläm inte fast däcken mot kantstenen vid parkering.

Kontrollera regelbundet att hjulen inte är skadade. Vid skador resp. vid ovanligt slitage ska en verkstad uppsökas.

Vinterdäck

Vinterdäck förbättrar körsäkerheten vid temperaturer under 7 °C och ska därför monteras på alla hjulen.

Sätt upp en hastighetsdekal i förarens synfält beroende på nationella föreskrifter.

Däck av storleken 205/60 R 16, 215/50 R 17 och 225/50 R17 är tillåtna som vinterdäck.

Däck av storleken 215/60 R 16 och 225/55 R 16 får inte användas som vinterdäck.

Däckbeteckningar

t.ex. 215/60 R 16 95 H

215 = Däckets bredd i mm

60 = Tvärsnittsförhållande (däck-höjd i relation till däckbredd) i %

R = Stomtyp: Radial

RF = Konstruktion: RunFlat

16 = Fälgdiameter i tum

95 = Kod bärförmåga t.ex.: 95 motsvarar 690 kg

H = Hastighetskod

Hastighetskod:

Q = upp till 160 km/h

S = upp till 180 km/h

T = upp till 190 km/h

H = upp till 210 km/h

V = upp till 240 km/h

W = upp till 270 km/h

Däcktryck

Kontrollera ringtrycket när däcken är kalla minst var fjortonde dag samt före alla längre resor. Glöm inte reservhjulet i förekommande fall.

Skruva loss ventilhatten.

Ringtryck ➔ 312 och på dekalen på förarsidans dörrkarm.

Uppgifterna om ringtryck avser kalla däck. De gäller för sommar- och vinterdäck.

Reservhjulet ska alltid fyllas med ringtrycket för full last.

ECO-däcktryck hjälper till att sänka bränsleförbrukningen.

Över- eller underskridande av de föreskrivna lufttrycken påverkar säkerheten, köregenskaperna, körkomforten och bränsleförbrukningen, och ökar däckslitaget.

Däcktrycket kan variera beroende på olika tillval. Följ proceduren nedan för att ta reda på korrekt däcktryck:

1. Ta reda på vilken typ av drivaxel och kaross bilen har.
2. Ta reda på motorns identifieringskod. Motordata ➔ 299.
3. Ta reda på det aktuella däckets däcktyp.

Däcktryckstabellerna innehåller alla möjliga kombinationer av däck 312.

Mer information om vilka däck som är godkända för just din bil finns i den EEG-försäkran om överensstämmelse som medföljer bilen eller andra nationella registreringshandlingar.

Föraren är ansvarig för den korrekta justeringen av däcktrycket.

△ Varning

För lågt tryck kan leda till stark uppvärmning av däcken, inre däckskador, att slitbanan lossnar vid höga hastigheter eller däck-explosion.

Övervakningssystem för däcktryck

Däcktrycksövervakningssystemet (TPMS) använder radio- och givarteknik för att kontrollera däcktrycket. TPMS-givarna övervakar lufttrycket i däcken och överför däcktrycksdata till en mottagare som är placerad inuti fordonet.

Varje däck, inklusive reservhjulet (om sådant finns), bör kontrolleras varje månad när det är kallt och pumpas till det däcktryck som rekommenderas av fordonstillverkaren på fordonsskylten eller däcktrycksdekalen. (Om din bil har däck av en annan storlek än den storlek som anges på fordonsskylten eller däcktrycksdekalen måste du beräkna det korrekta däcktrycket för dessa däck.)

Som en extra säkerhetsåtgärd har bilen försetts med ett däcktrycksövervakningssystem som tänder en varningslampa om ett eller flera av däcken har för lågt tryck.

Om denna lampa tänds bör du därför stanna bilen och kontrollera däcken så snart som möjligt, och pumpa dem till rätt tryck. Körning med för lågt däcktryck gör att däcket överhettas och kan leda till att det går sönder. För lågt däcktryck minskar också bränsleeffektiviteten och däckets livslängd, och det kan göra det svårare att styra och bromsa bilen.

Observera att däcktrycksövervakningssystemet inte ersätter det vanliga däckunderhållet, och det är alltid förarens ansvar att däcken har rätt tryck, även om däcktrycket inte är tillräckligt lågt för att varningslampan ska tändas.

Bilen har också försetts med en felindikator som varnar när däcktrycksövervakningssystemet inte fungerar som det ska. Denna felindikator är kopplad till varningslampan för lågt däcktryck. När systemet upptäcker ett fel blinkar varningslampan i ungefär en minut och lyser sedan med fast sken. Denna sekvens upprepas varje gång bilen startas ända tills felet har åtgärdats.

När fellampan lyser kan det hända att systemet inte kan upptäcka eller varna för lågt däcktryck såsom avsett. Fel på däcktrycksövervakningssystemet kan uppstå av flera olika skäl, t.ex. vid montering av reservdäck eller reservhjul på bilen som hindrar systemet från att fungera som det ska. Kontrollera alltid fellampan efter byte av ett eller flera däck eller hjul på bilen för att vara säker på att reservdäcket eller reservhjulet inte hindrar däcktrycksövervakningssystemet från att fungera som det ska. Däcktrycksövervakningssystemet ➔ 269.

Däcktrycksövervaknings- systemet

Denna bil kan ha ett däcktrycksövervakningssystem (TPMS). Syftet med TPMS är att varna föraren vid lågt däcktryck. TPMS-sensorerna är monterade på varje däck förutom reservdäcket. TPMS-sensorerna övervakar lufttrycket i däcken och överför däcktrycksdata till en mottagare som är placerad inuti fordonet.

När ett lågt däcktryck upptäcks tänder TPMS varningslampan för lågt däcktryck (!) som finns på instrumentpanelen. Om varningslampan tänds måste du stanna så fort som möjligt och pumpa däcken till det tryck som rekommenderas enligt däcktrycksdekalen ⇒ 267.

Ett meddelande för att kontrollera trycket i ett visst däck visas i förarinformationscentralen. Varningslampan för lägt däcktryck tänds och varningsmeddelandet visas i förarinformationscentralen vid varje tändcykel tills däcken har rätt lufttryck. Däcktrycket kan avläsas i förarinformationscentralen. Gå till 81 för mer information om hur förarinformationscentralen och dess displayer fung- erar.

Varningslampan för lägt däcktryck kan tändas vid kallt väder när bilen startas och sedan slockna när bilen körs. Detta kan vara en tidig indikation på att däcktrycket håller på att sjunka och att däcken bör pumpas till rätt tryck. En dekal visar storleken på originaldäcken och rätt lufttryck för däcken när de är kalla ➔ 267. Se även däcktryck ➔ 312.

TPMS kan varna för lågt däcktryck, men det ersätter inte normalt däckunderhåll.

Observera!

Alla däcktätningsmaterial är inte likvärdiga. Ett icke godkänt däcktättningsmedel kan skada TPMS-givarna. Skador på TPMS-givarna som orsakas av ett felaktigt däcktättningsmedel omfattas inte av for-donsgarantin. Använd alltid endast GM-godkända däcktätningsmedel som kan införskaffas via din återför-säljare eller följer med fordonet.

Fabriksmonterade däckreparationssatser innehåller ett flytande däcktättningsmedel som är godkänt av GM. Om ett icke godkänt däcktätningsmedel används kan TPMS-givarna skadas. Gå till 272 för mer information om däckreparationssatsen och hur den används.

TPMS fellampa och felmeddelande

TPMS fungerar inte korrekt om en eller flera av TPMS-givarna saknas eller är ur funktion. När systemet upp-täcker ett funktionsfel blinkar var-ningslampan för lågt däcktryck (↓) i cirka en minut och förblir sedan tänd under resten av tändcykeln. Ett var-ningsmeddelande i förarinformations-centralen visas också. Fellampan tänds och varningsmeddelandet visas på förarinformationscentralen vid varje tändcykel tills problemet är åtgårdat. Några av villkoren för att fel-lampan ska tändas är:

■ Ett av däcken har ersatts av reservdäcket. Reservdäcket har inte någon TPMS-givare. Fellampan bör slockna och meddelandet bör försvinna efter att däcket har bytts och givarmatchningen har slutförts framgångsrikt. Se "TPMS-givar-matchning" längre fram i detta avsnitt.
■ TPMS-givarmatchning har inte genomförts eller har misslyckats efter däckrotation. Fellampan bör

slockna och meddelandet bör försvinna efter att givarmatchningen har slutförts framgångsrikt. Se "TPMS-givarmatchning" längre fram i detta avsnitt.

■ En eller flera TPMS-givare saknas eller är skadade. Fellampan bör slockna och meddelandet bör försvinna efter att TPMS-givarna har installerats och givarmatchningen har slutförts framgångsrikt. Kontakta din återförsäljare för service.
■ De nya däcken eller fälgarna överensstämmer inte med original-däcken eller originalfälgarna. Om du använder andra däck och fälgar än de som rekommenderas kan det leda till att TPMS inte fungerar korrekt.
■ Om du använder elektronisk utrustning eller befinner dig i närheten av en anläggning som använder radiofrekvenser som liknar TPMS kan det leda till att TPMS-givarna inte fungerar korrekt.

Om TPMS inte fungerar korrekt kan systemet inte känna av eller varna för lågt däcktryck. Vänd dig till din återförsäljare för service om fellampan förblir tänd och felmeddelandet inte försvinner.

TPMS-givarmatchning

Varje TPMS-givare har en unik identifieringskod. Identifieringskoden måste matchas mot en ny däck-/fälgposition efter däckrotation eller ersätta en eller flera av TPMS-givarna. En TPMS-givarmatchning bör också genomföras efter att ett reservdäck har ersatts av ett däck som innehåller en TPMS-sensor. Fellampan bör slockna och meddelandet bör försvinna vid nästa tändcykel. Givarna matchas mot däck-/fälgpositionerna med hjälp av ett verktyg för TPMS-inlärning i följande ordning: förarsidans framhjul, passagerarsidans framhjul, passagerarsidans bakhjul och förarsidans bakhjul. Kontakta din återförsäljare för service.

Det tar två minuter att matcha den första däck-/fälgpositionen och fem minuter totalt att matcha alla fyra däck-/fälgpositioner. Om det tar längre tid, stannar matchningsprocessen och måste startas om.

TPMS-givarmatchningen görs på följande sätt:

1. Dra åt parkeringsbromsen.
2. Vrid tändningen till ON/RUN med motorn avstängd.
3. Använd MENU-knappen för att välja menyn Fordonsinformation i förarinformationscentralen.
4. Använd tumhjulet för att bläddra fram till menyalternativet Däcktryck.
5. Tryck på SET/CLR-knappen för att påbörja givarmatchningen. Ett meddelande om att du måste godkännande processen visas.
6. Tryck på SET/CLR-knappen igen för att bekräfta valet. Signalhornet ljuder två gånger för att signalera att mottagaren är i inlärningsläge och ett meddelande som indikerar att matchningen pågår visas i förarinformationscentralen.
7. Börja med förarsidans framhjul.
8. Placera inlärningsverktyget mot däckets sidovägg, nära ventilskaf- tet. Tryck sedan på knappen för att aktivera TPMS-givaren. En

ljudsignal bekräftar att givarens identifieringskod har matchats mot denna däck- och hjulposition.

1. Fortsätt till passagerarsidans framhjul och upprepa proceduren i steg 8.
2. Fortsätt till passagerarsidans bakhjul och upprepa proceduren i steg 8.
3. Fortsätt till förarsidans bakhjul och upprepa proceduren i steg 8. Signalhornet ljuder två gånger för att indikera att givarens identifieringskod har matchats mot förarsidans bakhjul, och TPMS-givarmatchningen är inte längre aktiv. Meddelandet i förarinformationscentralen om att matchningen pågår försvinner.
4. Vrid tändningen till LOCK/OFF.
5. Justera alla fyra däcken till det rekommenderade däcktrycket enligt däcktrycksdekalen ➔ 267.

Mönsterdjup

Kontrollera profildjupet regelbundet.

Däck ska av säkerhetsskäl kasseras när profildjupet har nätt ner till 2–3 mm (4 mm för vinterdäck).

Av säkerhetsskäl rekommenderar vi att mönsterdjupet för däcken på samma axel inte skiljer mer än 2 mm.

Det lagligt tillåtna minsta profildjupet (1,6 mm) har nätts när profilen har slitits till en slitagevarnare (TWI = Tread Wear Indicator). Deras läge indikeras med markeringar på däcksidan.

Om slitaget är större fram än bak ska framhjulen regelbundet bytas mot bakhjulen. Se till att hjulens rotations- riktning är densamma som tidigare.

Däck åldras även om de inte används alls eller endast lite. Vi rekommende- rar att däcken byts efter 6 år.

Byte av däck- och hjulstorlek

Vid användning av andra däckdimensioner än de som monteras i fabriken måste kanske hastighetsmätaren samt det nominella ringtrycket programmeras om och ändringar göras på bilen.

Byt dekalen med ringtryck efter byte till andra däckdimensioner.

Varning

Olämpliga däck eller fälgar kan leda till olyckor och till att typgodkännandet upphör.

Hjulsidor

Använd hjulsidor och däck som godkänts för respektive bil och därmed uppfyller kraven för den aktuella kombinationen av hjul och däck.

Om hjulsidor och däck som inte godkänts av tillverkaren används får däcken inte ha någon fälgskyddsvulst.

Hjulsidorna får inte påverka kylningen av bromsarna.

Varning

Olämpliga däck eller hjulsidor kan leda till plötslig luftförlust och därigenom till olyckor.

Snökedjor

Snökedjor är endast tillåtna på framhjulen.

Snökedjor är endast tillåtna på däck av storleken 205/60 R 16.

Snökedjor får inte användas på däck av storleken 215/50 R 17, 215/60 R 16, 225/50 R 17 och 225/55 R 16.

Använd alltid finmaskiga kedjor som inte ökar höjden på däckets slitbana och insida med mer än 10 mm (inklusive kedjelås).

Varning

Skador kan förorsaka däckexplosion.

Däckreparationssats

Mindre skador på däckets löpyta kan åtgärdas med däckreparations-satsen.

Ta inte bort det främmande föremålet från däcket.

Däckskador som är större än 4 mm eller som befinner sig på däcksidan i närheten av fälgen kan inte repareras med reparationssatsen.

△ Varning

Kör inte fortare än 80 km/h.

Bör inte användas under längre tid.

Bilens styrning och vägegenskaper kan påverkas.

Vid en punktering:

Dra åt parkeringsbromsen, lägg i ettan eller backen resp. P.

Däckreparationssatsen finns i ett utrymme under golvskyddet i bagagerummet.

1. Ta upp däckreparationssatsen från utrymmet.
2. Ta ut kompressorn.

1. Ta ut den elektriska anslutningskabeln och luftslangen från förvaringsutrymmena på undersidan av kompressorn.

1. Skruva på kompressorns luftslang på anslutningen på tätningsmedelsflaskan.
2. Placera tätningsmedelsfalskan i hållaren på kompressorn.

Placera kompressorn nära däcket på ett sådant sätt att tätningsmedelsflaskan är upprätt.

1. Skruva av det defekta däckets ventilhatt.
2. Skruva på påfyllningslangen på däckets ventil.
3. Strömställaren på kompressorn måste vara ställd på O.
4. Anslut kompressorns kontakt till tillbehörsuttaget i bakkant på konsolen.

För att undvika att batteriet laddas ur rekommenderar vi att motorn får gå.

1. Ställ vippströmställaren på kompressorn på I. Däcket fylls med tätningsmedel.
2. Kompressorns tryckmätare visar kortvarigt upp till 6 bar när tätningsmedelsflaskan töms (ungefär 30 sekunder). Sedan börjar trycket sjunka.
3. Allt tätningsmedel pumpas in i däcket. Sedan ska däcket fyllas med luft.
4. Det föreskrivna ringtrycket ska uppnås inom 10 minuter. Ringtryck ✦ 312. När korrekt lufttryck har uppnåtts stänger du av kompressorn.

Om det föreskrivna ringtrycket inte uppnås inom 10 minuter ska däckreparationssatsen demonteras. Flytta bilen ett däckvarv. Anslut reparationssatsen igen och fortsätt fyllningen 10 minuter. Om det föreskrivna ringtrycket fortfarande inte uppnås är skadan på däcket för stor. Uppsök en verkstad för att få hjälp.

Släpp ut det överflödeiga ringtrycket med knappen över tryckindikatorn.

Låt inte kompressorn arbeta längre än 10 minuter.

1. Lossa däckreparationssatsen. När du drar av tätningsmedels- flaskan från hållaren ska du trycka på fästklacken. Skruva på däck- påfyllningsslangen på den lediga anslutningen på tätningsmedels- flaskan. Tack vare detta undviker man att tätningsmedel kommer ut. Förvara däckreparationssatsen i bagagerummet.
2. Ta bort tätningsmedel som runnit ut med en trasa.
3. Placera den dekal med den maximalt tillåtna hastigheten som finns på tätningsmedelsflaskan i för-arens synfält.
4. Fortsätt körningen omgående så att tätningsmedlet fördelas jämnt i däcket. Efter cirka 10 km körning (efter högst 10 minuter) stannar du och kontrollerar ringtrycket. Skruva fast luftslangen direkt på däckventilen och kompressorn.

Korrigera till det föreskrivna värdet om ringtrycket uppgår till mer än 1,3 bar. Upprepa detta tills det inte längre läcker ut någon luft.

När ringtrycket fallit under 1,3 bar får bilen inte längre användas. Uppsök en verkstad för att få hjälp.

1. Lägg in däckreparationssatsen i bagagerummet.

Observera! Det reparerade däckets köregenskaper är allvarligt påverkade, låt därför byta detta däck.

Om det hörs ovanliga ljud eller om kompressorn blir varm, stäng av kompressorn i minst 30 minuter. Den inbyggda säkerhetsventilen öppnas vid ett tryck på 7 bar.

Observera satsens bäst före-datum. Efter detta datum garanteras dess tätningsförmåga inte. Lägg märke till lagringsinformationen på tätningsmedelsflaskan.

Ersätt den använda tätningsmedelsflaskan. Ta hand om flaskan enligt tillämpliga föreskrifter.

Kompressorn och tätningsmedlet kan användas från ca -30 °C.

De medföljande adaptrarna kan användas för att pumpa andra föremål, t.ex. fotbollar, luftmadrasser, uppblåsbara båtar etc. De finns på undersidan av kompressorn. För att ta ut dem, skruva på kompressorns luftslang och dra ut adaptern.

Byta hjul

Vissa bilar kan ha en däckreparationssats istället för ett reservhjul 272.

Förbered på följande sätt och följ anvisningarna:

■ Parkera bilen på en vågrät plan yta med fast och halksäkert underlag. Ställ framhjulen i raktframläge.
■ Dra åt parkeringsbromsen, lägg i ettan eller backen resp. P.
■ Ta ut reservhjulet ➔ 279.
■ Byt aldrig flera hjul samtidigt.
■ Använd domkraften endast för byte av hjul vid punktering, inte för byte mellan vinter och sommardäck och vice versa.
■ På mjukt underlag placerar du en stadig platta (högst 1 cm tjock) under domkraften.
■ I den upplyfta bilen får inga personer eller djur befinna sig.
■ Kryp inte under den upplyfta bilen.
■ Starta inte motorn när bilen är upplyft.
■ Rengör hjulmuttrar och gångor med en ren trasa innan du monterar hjulet.

⚠ Varning

Smörj inte hjulbultar, hjulmuttrar och hjulbultskydd.

1. Lossa hjulmutterkåporna med en skruvmejsel och ta bort dem. Dra av hjulsidan med kroken. Bilverktyg ➔ 266.

Lättmetallfälgar: Lossa hjulmutterkåporna med en skruvmejsel och ta bort dem. Lägg en mjuk trasa mellan skruvmejseln och lättmetallfälgen för att skydda fällgen.

1. Variant 1:


Sätt hjulnyckeln på plats och se till att den sitter ordentligt. Lossa sedan varje hjulmutter ett halvt varv.

Variant 2:

Fäll ut hjulnyckeln och sätt den på plats och se till att den sitter ordentligt. Lossa sedan varje hjul-mutter ett halvt varv.

Placera handen bakom kanten på tröskelpanelens käpa.

Dra nedåt och utåt för att ta bort käpan. Käpan är fäst med en wire.

1. Se till att domkraften är placerad i enlighet med lyftpunkterna.

2. Variant 1:

Ställ in domkraften på lämplig höjd. Placera den rakt under lyftpunkten på så sätt att den inte kan halka ur läge.

Fäst domkraftens vev och vrid tills hjulet går fritt från marken.

Variant 2:

Ställ in domkraften på lämplig höjd. Placera den rakt under lyftpunkten på så sätt att den inte kan halka ur läge.

Se till att domkraften är rätt inrik- tad, fäst hjulnyckeln och vrid tills hjulet går fritt från marken.

1. Skruva ut hjulmuttrarna.

2. Byt hjul.

3. Skruva på hjulmuttrarna.

4. Sänk ner bilen.

5. Sätt på hjulnyckeln helt och dra åt hjulmuttrarna korsvis. Åtdragningsmomentet är 140 Nm.

6. Ventilsymbolen på hjulsidans baksida måste peka mot hjulets ventil.

Sätt på hjulmutterkåporna.

Sätt tillbaka käpan.

Sätt in de två stiften i hålen vid tröskelpanelen och fäll upp käpan för att fästa den.

1. Lägg in det utbytta hjulet ➔ 272 och bilverktygen ➔ 266.

2. Kontrollera det nymonterade däckets tryck samt hjulmuttrarnas åtdragningsmoment så snart som möjligt.

Låt snarast byta ut eller reparera det skadade däcket.

Reservhjul

Reservhjulet kan vara ett kompakthjul beroende på utförande och nationella föreskrifter.

Reservhjulet har en stålfälg.

Om det monterade reservhjulet är mindre än de andra hjulen eller används tillsammans med vinterdäck kan köregenskaperna försämras. Byt det skadade hjulet så snart som möjligt.

Reservhjulet är placerat i bagagerummet under golvskyddet. Det är fäst i fördjupningen med en vingmutter.

Reservhjulsbaljan är inte utformad för alla tillåtna däckstorlekar. Om ett hjul som är bredare än reservhjulet måste förvaras i reservhjulsbaljan efter byte av hjul kan golvskyddet placeras på det utskjutande hjulet.

Kompakthjul

Vid användning av kompakthjulet kan köregenskaperna ändras. Byt eller reparera det skadade hjulet så snart som möjligt.

Montera endast ett kompakthjul. Kör inte fortare än 80 km/h. Kör långsamt i kurvor. Använd inte kompakthjulet under en längre tid.

Om bilen får punktering på ett bakhjul vid bogsering av en annan bil ska du montera kompakthjulet fram och det fullstora däcket bak.

Snökedjor ➔ 272.

Däck med föreskriven rotationsriktning

Däck med föreskriven rotationsriktning ska monteras så att de roterar i körriktningen. Rotationsriktningen finns angiven med en symbol (t.ex. pil) på däcksidan.

Vid däck som är monterade mot rotationsriktningen gäller:

■ Köregenskaperna kan ändras. Byt eller reparera det skadade hjulet så snart som möjligt.
■ Kör extra försiktigt om vägbanan är våt eller snötäckt.

Start med startkablar

Ingen start med snabbladdnings- aggregat.

Vid urladdat batteri kan motorn startas med startkablar och batteriet i en annan bil.

△ Varning

Start med startkablar måste ske med stor försiktighet. Varje avvikelse från följande beskrivning kan leda till personskador eller sakskador genom batteriexplosion, och till skador på de båda bilarnas elsystem.

△ Varning

Se till att den inte kommer i kontakt med ögon, hud, tyg eller lackerade ytor. Vätskan innehåller svavel-syra som ger skador vid direktkontakt.

■ Inga gnistor eller öppen eld i batteriernas närhet.

■ Ett urladdat batteri kan frysa redan vid temperaturer på 0 °C. Ett fryst batteri måste tinas upp innan det går att ansluta startkablar.
■ Använd skyddsglasögon vid arbeten med bilbatterier.
■ Använd ett hjälpbatteri med samma spänning (12 volt). Dess kapacitet (Ah) får inte vara mycket mindre än det urladdade batteriets kapacitet.
■ Använd startkablar med isolerade polklämmor och ett tvärsnitt på minst 16 mm² (på dieselmotorer 25 mm²).
■ Koppla inte från det urladdade batteriet från bilens elektriska nät.
■ Koppla från onödiga strömförbrukare.
■ Stå inte lutad över batteriet under startförloppet.
■ Hjälpkablarnas polklämmor får inte beröra varandra.
- Bilarna får inte komma i kontakt med varandra när starchjälp ges.

• Dra åt parkeringsbromsen. Växellådan i friläge. Automatisk växellåda i läget P.
• Öppna skyddskåporna till pluspolen på båda batterierna.

Ordningsföljd vid anslutningen av kablarna:

1. Anslut den röda kabeln till hjälp-batteriets pluspol.

2. Anslut den röda kabelns andra ända till det urladdade batteriets pluspol.

3. Anslut den svarta kabeln till hjälp-batteriets minuspol.

4. Anslut den svarta kabelns andra ända till jord på bilen, t.ex. motorblocket eller en skruv på motorfästet. Anslut så långt bort som möjligt från det urladdade batteriet, minst 60 cm.

Lägg kablarna så att de inte kan komma i beröring med roterande delar i motorrummet.

Starta motorn:

1. Starta motorn på den bil som ska ge ström.
2. Starta den andra motorn efter 5 minuter. Startförsöken får inte pågå längre än 15 sekunder med 1 minuts mellanrum.
3. Låt båda motorerna gå på tomgång under ca 3 minuter med anslutna kablar.
4. Slå på elektriska förbrukare på den bil som tar emot ström (t.ex. belysning, bakruteuppvärmning).
5. Ta bort kablarna i exakt omvänd ordning.

Bogsering

Bogsera bilen

Om du behöver bogsera bilen bör du utnyttja vårt servicenät eller ett professionellt bärgningsföretag.

Den bästa metoden är att transportera bilen med hjälp av ett bärgningsfordon.

Om bogsering sker med två hjul, ska de drivande framhjulen lyftas och bilen bogseras med låsta framhjul.

Observera följande när ett fordon ska bogseras:

■ Inga passagerare får finnas i fordo-net som bogseras.
■ Lossa parkeringsbromsen på det bogserade fordonet och ställ växelväljaren i friläge.
■ Tänd varningsblinkers.
■ lakttag hastighetsgränserna.
Om det inte går att få bilen bogserad av en bärgningsbil gör du på följande sätt:

Lossa skyddsluckan genom att trycka på märket och ta bort luckan.

Bogseröglan finns bland bilverktygen → 266.

Skruva in bogseröglan till anslag i vågrätt läge.

Fäst bogserlinan – bättre är en bogserstång – i öglan.

Bogseröglan får endast användas för bogsering och inte för laddning av bilen.

Koppla in tändningen för att frigöra rattlåset och för att kunna använda bromsljus, tuta och vindrutetorkare.

Växellådan i friläge.

Aktivera varningsblinkers på båda bilarna.

Se upp

Kör lugnt och säkert. Hård körning kan skada bilen.

Vid avstängd motor krävs betydligt större kraft för bromsning och styrning.

Koppla in innercirkulationen och stäng alla rutor så att den bogserande bilens avgaser inte kommer in i bilen.

Bilar med automatisk växellåda: Bogsera inte fordonet i bogseröglan. Bogsering med bogserlina kan orsaka allvarliga skador på automatväxellådan. Bilar med automatväxellåda ska bogseras på flak eller med hjullyftutrustning.

Fordon med manuell växellåda: Bilen måste bogseras framåt, inte över 80 km/h Annars eller om växellådan är felaktig måste framaxeln lyftas upp från marken.

Uppsök en verkstad för att få hjälp.

Efter bogseringen skruvar du av bogseröglan.

Sätt tillbaka skyddsluckan och stäng den.

Den bästa metoden är att transportera bilen med hjälp av ett bärgningsfordon.

Bogsera en annan bil

Lossa skyddsluckan genom att trycka på märket och ta bort luckan.

Bogseröglan finns bland bilverktygen → 266.

Skruva in bogseröglan till anslag i vägrätt läge.

Lastsäkringsöglan under bilen får under inga omständigheter användas som bogserögla.

Fäst bogserlinan – bättre är en bogserstång – i öglan.

Bogseröglan får endast användas för bogsering och inte för laddning av en bil.

Se upp

Kör lugnt och säkert. Hård körning kan skada bilen.

Efter bogseringen skruvar du av bogseröglan.

Sätt tillbaka skyddsluckan och stäng den.

Vård av utseendet

Yttre vård

Lås

Låsen smörjs med ett högvärdigt låscylinderfett på fabriken. Använd därför läsupptiningsmedel endast i nödfall, de verkar avfettande och påverkar låsfunktionen ofördelaktigt. Om läsupptiningsmedel har använts måste låsen smörjas in på nytt av en verkstad.

Biltvätt

Lacken utsätts för miljöpåverkan. Tvätta och vaxa därför bilen regelbundet. Vid tvättning i en biltvätt ska du välja ett program med vaxtillsats.

Yttre nedsmutsning som fågelspillning, döda insekter, kåda och pollen bör omgående avlägsnas från bilen för att inte skada lackeringen.

Vid användning av biltvättar ska anvisningarna från biltvättens tillverkare följas. Stäng av vindrutetorkarna och bakrutetorkarna. Lås bilen så att tankluckan inte kan öppnas. Skruva av antennen och utvändiga tillbehör som taklasthållare osv.

Vid handtvätt måste hjulhusens insida spolas av ordentligt.

Öppna dörrar och motorhuv och ren-gör kanter och falsar.

Se upp

Använd alltid rengöringsmedel med ett pH-värde på mellan 4 och 9.

Använd inte rengöringsmedel på varma ytor.

Låt en verkstad smörja alla dörrarnas gångjärn.

Rengör inte motorrummet med ett ångstrålaggregat eller en högtryckstvätt.

Spola av bilen väl och torka med sämskskinn. Skölj sämskskinnet ofta. Använd olika sämskskinn för lackerade ytor och glasytor. Om vax kommer på rutorna försämras sikten.

Ta inte bort tjärfläckar med hårda föremål. Använd tjärborttagningspray på lackerade ytor.

Ytterbelysning

Strålkastar- och lampglasen är tillverkade av plast. Använd inga slipande, frätande eller aggressiva medel, isskrapor eller torra trasor.

Polering och vaxning

Vaxa bilen regelbundet (senast när vatten inte längre bildar pärlor). Om detta inte görs kommer lacken att torka ut.

Polering är endast nödvändig om fasta ämnen har fastnat på lacken, eller om lacken har blivit matt och glanslös.

Bilpolish med silikon bildar en avvisande skyddsfilm, som gör vaxning onödig.

Karossdelar av plast får inte behandlas med vax eller poleringsmedel.

Fönsterrutor och torkarblad

Använd mjuka, luddfria trasor eller ett sämskskinn och glasrengöringsmedel eller insektsborttagare för rengöring.

Vid rengöring av bakrutan inifrån bör du alltid torka parallellt med värme-slingan för att förhindra skador.

För mekanisk borttagning av isbeläggning används en isskrapa utan vassa hörn. Tryck isskrapan hårt mot glaset så att inte smuts kan komma mellan isskrapan och glaset och repa detta.

Rengör torkarblad som gör ränder med en mjuk trasa och fönsterputs.

Taklucka

Rengör aldrig med lösnings- eller skurmedel, bränslen, aggressiva medel (t.ex. lackrengöringsmedel, acetonhaltiga lösningar etc.), syra-haltiga eller starkt alkaliska medel resp. skursvampar. Använd aldrig vax eller poleringsmedel på den mittre de-len av takluckan.

Fälgar och däck

Använd inte högtrycksaggregat för rengöring.

Rengör fälgar med pH-neutralt fälgrengöringsmedel.

Fälgarna är lackerade och kan vårdas med samma medel som karossen.

Lackskador

Åtgärda små lackskador med ett lackstift innan det bildas rost. Låt en verkstad åtgärda större lackskador resp. rost.

Underrede

Underredet har delvis ett underredsskydd av PVC resp. ett permanent skyddsvaxlager på utsatta områden.

Kontrollera underredet och vaxa vid behov efter en underredstvätt.

Bitumen-kautschuk-material kan skada PVC-skiktet. Låt en verkstad utföra arbeten på underredet.

Vi rekommenderar att du tvättar underredet och kontrollerar skyddsvaxskiktet före och efter vintern.

Kupévård

Interiör och klädsel

Använd endast torra trasor eller interiörrengöringsmedel för rengöring av interiören inklusive instrumentpanelen och övriga paneler.

Rengör läderklädsel med rent vatten och en mjuk trasa. Om klädseln är mycket smutsig kan du använda lädervårdsmedel.

Rengör glaset framför instrumentgruppen endast med en mjuk fuktig duk. Använd en svag tvållösning vid behov.

Rengör dynor med dammsugare och borste. Ta bort fläckar med interiörrengöringsmedel.

Tyg i kläder är inte alltid färgäkta. De kan orsaka missfärgning, särskilt på ljus tygklädsel. Fläckar och missfärgningar ska rengöras så snart som möjligt.

Rengör säkerhetsbältena med ljummet vatten eller interiörrengöringsmedel.

Se upp

Stäng fästanordningar med kardborrband eftersom öppna kardborrband kan skada sätets klädsel.

Samma gäller för kläder med vassa föremål som dragkedjor eller bälten eller jeans med dekor-nitar.

Gör rent instrumentpanelen och dörrbeklädnaderna med en dammsugare. Ta bort fläckar med interiörren-göringsmedel.

Plast- och gummidelar

Plast- och gummidelar kan vårdas med samma medel som karossen. Använd eventuellt interiörrengöringsmedel. Använd inga andra medel. Undvik lösningsmedel och bensin. Använd inte högtrycksaggregat för rengöring.

Service och underhåll

Allmän information 287

Planerat underhåll 288

Rekommenderade vätskor, smörjmedel och delar ...... 293

Allmän information

Serviceinformation

För att bibehålla driftsäkerheten, trafiksäkerheten samt bilens värde är det viktigt att alla underhållsarbeten utförs med föreskrivna intervall.

Intyg

Genomförande av servicearbeten bekräftas i service- och garantihäftet. Datum och mätarställning förs in tillsammans med verkstadens stämpel och underskrift.

Förvissa dig om att service- och garantihäftet fylls i korrekt eftersom fortlöpande intyg på servicearbeten är en förutsättning för att bevilja eventuella garanti- och goodwillanspråk. Det är dessutom en fördel vid vidareförsäljning av bilen.

Oljelivslängdsövervakning för dieselmotorer

Serviceintervallen är baserade på flera parametrar beroende på användning och de beräknas med hjälp av dessa parametrar.

Övervakningen av motoroljans livslängd talar om för dig när motoroljan ska bytas. 87

Planerat underhåll Serviceplaner

Underhållsintervall

1 gång per år/efter 15 000 km (vilket som inträffar först)

Underhåll I: Använd Underhåll I vid första servicen eller om Underhåll II genomförts tidigare.

Underhåll II: Använd Underhåll II om den tidigare genomförda servicen var Underhåll I.

För bilar med system för övervakning av oljelivslängden:

Om kod nummer 82 visas i förarinformationscentralen (DIC) och det har gått minst 10 månader sedan föregående underhåll utfördes ska det relevanta underhållsarbetet också utföras.

Servicearbete Underhåll I Underhåll II

Byt motorolja och filter.1)	R	R
Kontrollera ev. läckage eller skador.2)	I	I
Kontrollera motorns luftfilter.3)	I	I
Kontrollera däcken avseende tryck och slitage. I I
Kontrollera bromssystemet.4)	I	I
Kontrollera nivåerna för motorkylvätska och spolarvätska och fyll på vid behov. I I
Kontrollera fjädring och styrkomponenter.5)	I	I
Kontrollera torkarbladen och ytterbelysningens funktion.6)	I	I

Servicearbete Underhåll I Underhåll II

Kontrollera drivremmarna. I I
Genomför ev. extraservice som krävs - se tillämpligt avsnitt. I I
Kontrollera fältaktioner. I I
Byt bromsvätska.7)	-	R
Kontrollera motorns kylsystem.8)	-	I
Kontrollera säkerhetsbälteskomponenterna.9)	-	I
Kontrollera drivlinan och dess komponenter. – I
Smörj alla karosskomponenter.10)	-	I

1) Vid svåra körförhållanden som körning endast korta sträckor, mycket tomgångskörning eller körning i dammiga miljöer, kan du behöva byta motorolja och oljefilter oftare. För dieselmotorer, byte sker när kod nummer 82 visas i förarinformationscentralen.

2) Förekommer ett läckage i något system i bilen kan det innebära ett problem. Kontrollera och reparera systemet, kontrollera vätskenivån och fyll på vid behov.

3) Körs bilen regelbundet i dammig miljö, kontrollera filtret oftare. Det kan ev. behöva bytas oftare.

4) Kontrollera visuellt bromsledningar och -slangar avseende montering, läckage, sprickor, skavmärken osv. Kontrollera bromsbeläggen avseende slitage och bromsskivornas kondition. Kontrollera bromsbelägg/-backar i trumbromsar avseende slitage och sprickor. Kontrollera övriga bromskomponenter inkl. trummor, hjulcylindrar, bromsok, parkeringsbroms osv.

5) Kontrollera visuellt främre och bakre fjädring och styrsystem avseende skador, lösa eller saknade delar eller tecken på slitage. Kontrollera servostyrningens komponenter avseende montering, sprickor, skavmärken osv.

6) Kontrollera torkarbladen avseende slitage, sprickor eller smuts. Rengör vindruta och torkarblad om de är smutsiga. Byt torkarbladen om de är slitna eller skadade.

7) Vid körning under svåra förhållanden som t.ex. i backig terräng eller i berg eller om bilen drar släp ofta, behöver bromsvätskan ev. bytas oftare.

8) Kontrollera visuellt slangar och byt dem om de uppvisar sprickor, har svällt eller förändrats på annat sätt. Kontrollera alla rör, kopplingar och klämmor; byt mot nya originaldetaljer vid behov. Vi rekommenderar att en trycktest genomförs av kylsystemet och trycklocket för att kontrollera att det är tätt. Dessutom rekommenderas att radiatorns utsida och luftkonditioneringens kondensor rengörs.

290 Service och underhåll

9) Kontrollera att bältesvarningslamporna tänds och att bältena fungerar korrekt. Kontrollera att inga bältesdelar sitter löst eller är skadade. Hittar du något problem som hindrar bältenas funktion, reparera berörda delar. Se till att ett bälte som är nött eller trasigt byts ut.
10) Smörj alla läscylindrar samt gångjärn och spärrar för alla dörrar, motorhuv och baklucka. Tätare smörjintervall kan behövas om bilen kör i mer korrosiv miljö. För på silikonfett på vädertätningarna med en ren trasa. På det sättet håller de längre, tätar bättre och kärvar eller gnisslar inte.

I: Kontrollera dessa objekt och de delar de är relaterade till. Korrigera, rengör, fyll på, justera eller byt vid behov.

R: Byt eller ändra.

Servicearbete Intervall

Byt pollenfilter. 45 000 km/vartannat år

Byt luftfiltret. 60 000 km/vart 4:e år

Byte av tändstift. LXT: var 30 000 km/vartannat årLUJ, LUV, LDD, LDE och 2H0: var 60 000 km/vart fjärde år

Byte av tändkabel. LXT: var 45 000 km/vart tredje år

Byte av dieselfilter. 60 000 km/vartannat år

Byt motorkylvätskan. 240 000 km/vart 5:e år

Byt växellådsoljan (aut. växellåda). 150 000 km/vart 10:e år under normala förhållanden, 75 000 km/vart 5:e år undersvåra förhållanden

Byt drivremmen. LDE och 2H0 med elastisk drivrem: 90 000 km/vart 10:e årLKR, LUD: var 150 000 km/vart tioende år

Byte av kamrem. LXT: var 60 000 km/vart fjärde årLKR, LUD, LUV, LDE och 2H0: var 150 000 km/vart tioende år

Servicearbete Intervall

Kontrollera ventilspelet, justera vid LKR, LUD, LDE och 2H0: var 150 000 km/vart tioende år behov.

Byt kamkedjan. LUJ, LDD och LNP: var 240 000 km/vart tioende år

292 Service och underhåll

Allmänna underhållspunkter
Punkt Servicearbete

Alla Kontrollera alla system så att de inte interfererar med varandra. Kontrollera monteringen och för skador eller delar som saknas. Byt delar vid behov. Byt de delar som utsatts för stort slitage.
Automatisk växellåda	Byt olja och filter för en bil med automatisk växellåda om den huvudsakligen körs under ett eller flera av följande förhållanden:- i tät stadstrafik med yttertemperaturer som regelbundet uppnår 32 °C eller högre,- i bergiga eller backiga områden.- om bilen ofta kör med släp.- om bilen kör som taxi, är en polisbil eller kör som budbil.
Bälten Kontrollera visuellt avseende nötning, större sprickor eller uppenbara skador. Byt remmen vid behov.
Däckens tillstånd och tryck	Däckens tillstånd ska kontrolleras före körning och däcktrycket kontrolleras med en lufttrycksmätare varje gång du tankar eller minst en gång per månad.
Hjulinställning Skifta och balansera hjulen vid behov.

Extra service

Svåra körförhållanden ●

Svåra körförhållanden föreligger om ett eller flera av följande förhållanden förekommer ofta:

■ Kallstarter.
■ Trafik med många stopp och starter.
■ Körning med släpvagn.
■ Körning i lutningar och/eller på höga höjder.

■ Körning på dåliga vägar.

■ Förekomst av sand och damm.

■ Kraftiga temperaturvariationer.

Svåra körförhållanden föreligger också för polisbilar, taxibilar och körskolebilar.

Vid svåra körförhållanden kan vissa servicearbeten behöva utföras oftare än de angivna intervallerna.

Sök tekniska råd om kraven på service beroende på det specifika körförhållandet.

Rekommenderade vätskor, smörjmedel och delar

Rekommenderade vätskor och smörjmedel

Använd endast produkter som uppfyller rekommenderade specifikationer. Skador som orsakas av användning av produkter som inte uppfyller dessa specifikationer täcks inte av garantin.

⚠ Varning

Drivmedel är farliga ämnen som kan vara giftiga. Hantera varsamt! Observera den information som anges på behållaren.

Motorolja

Motorolja kännetecknas av dess kvalitet och viskositet. Kvaliteten är viktigare än viskositeten vid val av motorolja. Oljekvaliteten gör bland annat att motorn går rent, slitaget begränsas och att oljan inte åldras i förtid, medan viskositetsklassen anger hur trögflytande oljan är inom ett temperaturintervall.

Motoroljekvalitet

Dexos 2 Bensin- och diesel- motorer

ACEA A3/B3, Endast LXT (om en motorolja som uppfyller Dexos-specifikationen inte finns tillgänglig) ACEA A3/B4,
ACEA C3,
API SM,
API SN

Att välja rätt motorolja

Vilken motorolja som är rätt beror på oljespecifikation och viskositetsklass.

Fråga efter och använd motoroljor som har Dexos certifieringsmärke. Oljor som uppfyller kraven för din bil

ska ha Dexos certifieringsmärke på behållaren. Detta certifieringsmärke visar att oljan har blivit godkänd enligt Dexos-specifikationen.

Din bil har fyllts vid fabriken med Dexos-godkänd motorolja.

Använd endast motorolja som är godkänd enligt Dexos-specifikationen eller en motsvarande motorolja med rätt viskositetsklass.

Om du är osäker på om din olja är godkänd enligt Dexos-specifikationen kan du fråga din servicetekniker.

Användning av ersättningsoljor om Dexos inte är tillgängligt: Om motor- oljor som uppfyller Dexos-specifika- tionen inte är tillgängliga vid ett olje- byte eller vid påfyllning av olja kan du använda ersättningsoljor med den kvalitet som nämns ovan. Använd- ning av oljor som inte uppfyller De- xos-specifikationen kan dock leda till försämrade prestanda eller motor- skador under vissa förhållanden.

Fylla på motorolja

Motoroljor från olika tillverkare och av olika märken kan blandas så länge de uppfyller kraven för den angivna motoroljan (kvalitet och viskositet).

Om motorolja av rätt kvalitet inte finns tillgänglig kan maximalt 1 liter ACEA A3/B4 eller A3/B3 användas (endast en gång mellan varje oljebyte). Viskositeten skall vara av rätt klass.

Användning av motorolja med enbart kvalitet ACEA A1/B1 eller A5/B5 är förbjuden eftersom detta kan orsaka varaktiga motorskador under vissa driftförhållanden.

Motoroljetillsatser

Användning av motoroljetillsatser kan leda till skador och att garantin upphör att gälla.

Motoroljas viskositetsklasser

SAE 5W-30 är den bästa viskositetsklassen för din bil. Använd inte olja med andra viskositetsklasser, som SAE 10W-30, 10W-40 eller 20W-50.

Användning vid kalla temperaturer: I områden med extrem kyla, där temperaturen sjunker under -25 °C ska en olja med klassen SAE 0W-30 användas. En olja med denna viskositetsklass underlättar kallstart vid extremt låga temperaturer. När du väljer

en olja med rätt viskositetsklass ska du se till att alltid välja en olja som uppfyller Dexos-specifikationen.

■ Ner till -25 °C och därunder: 0W-30, 0W-40.
■ Ner till -25 °C: 5W-30, 5W-40.
■ Ner till -20 °C: 10W-30, 10W-40 (endast för LXT).
■ Ner till -15 °C: 15W-30, 15W-40 (endast för LXT).

Viskositetsklassen SAE anger hur trögflytande oljan är. Viskositetsklassen för oljor med flera användningsområden består av två tal.

Det första talet, följt av bokstaven W, anger viskositeten vid låg temperatur och det andra talet anger viskositeten vid hög temperatur.

Kylvätska och frotskyddsmedel

Använd endast silikatfri kylvätska LLC (Long Life Coolant) med frostskyddsmedel.

Systemet fylls under tillverkningen på med kylvätska som ger mycket bra korrosionsskydd med ett frostskydd ner till cirka -27 °C. Den koncentrationen ska behållas hela året. Användning av extra kylvätsketillsatser som syftar till att ge extra korrosionsskydd eller att täta mindre läckage kan orsaka funktionsstörningar. Inget ansvar tas för problem som uppstår på grund av användning av extra kylvätsketillsatser.

Broms- och kopplingsvätska

Använd endast DOT4 bromvätska.

Bromsvätska tar med tiden upp fukt, vilket försämrar bromseffekten. Bromsvätskan ska därför bytas vid de angivna intervallerna.

Förvara alltid bromsvätska i en väl försluten behållare för att undvika att den tar upp vatten.

Se till att bromsvätskan inte för- orenas.

Se upp

Bromsvätska av låg kvalitet kan orsaka korrosion på de inre komponenterna i bromssystemet, vilket kan orsaka försämrad kapa-

citet i bromssystemet och därmed utgöra ett säkerhetsproblem. Använd alltid bromsvätska av hög kvalitet som är godkänd för din bilmodell. Vi rekommenderar GM originalbromsvätska.

Tekniska data

Bilens chassinummer finns i bilens golv på höger sida under ett täcklock mellan framdörren och sätet.

Chassinumret syns även genom vindrutan.

Typskylt

Variant 1:

Typskylten är placerad i motorrum- met.

Variant 2:

Typskylten är placerad på den vänstra framdörrsramen.

Uppgifter på typetikett:

1 = Bilens identifieringsnummer
2 = Tillståndsnummer
3 = Tillverkare
4 = Tillåten totalvikt (i kg)
5 = Tillåten total tägvikt (i kg)
6 = Maximalt tillåtet framaxeltryck (i kg)
7 = Maximalt tillåtet bakaxeltryck (i kg)
8 = Bilspecifika resp. landsspecifika data

Fram- och bakaxellast får tillsammans inte överskrida den tillåtna totalvikten. Om t.ex. den tillåtna framaxellasten utnyttjas helt får bakaxeln endast belastas med återstående vikt upp till den tillåtna totalvikten.

Tekniska data har fastställts enligt EU-normer. Med reservation för ändringar. Uppgifter i av myndigheter utfärdade handlingar och dokument gäller i första hand, även om de avviker från uppgifterna i denna instruktionsbok.

298 Tekniska data

Motoridentifiering

Tabellerna över tekniska data visar motoridentifieringskoden. Motordata 299.

För att identifiera motorn i din bil, se motoreffekten som anges i den EEGförsäkran om överensstämmelse som medföljer bilen eller andra nationella registreringshandlingar.

Bildata

Motordata

Marknadsbeteckning 1.4 T 1.4 1.6 D 1.6 D 1.8 D

Motortyp LUJ LDD LXT LDE 2H0

Cylinderantal 4 4 4 4 4
Slagvolym [cm3]	1364	-1)	1598 1598 1796
Motoreffekt [kW] 103		-1)	80 86 104
vid varv/min	6 000	-1)	6 000	6200 6200
Vridmoment [Nm]	200	-1)	150	157	176
vid varv/min	1850-4900	-1)	4200 4 000	3800
Bränsletyp	Bensin	Bensin	Bensin	Bensin	Bensin
Oktantal RON
rekmommenderat	95	-1)	91 95 95
möjligt	91	-1)	87 91 91

1) Värdet var inte tillgängligt vid tidpunkten för tryckning.

300 Tekniska data

Marknadsbeteckning 1.7 1.7 Dsl 2.0 Dsl

Motortyp LKR LUD LNP

Cylinderantal 4 4 4

Slagvolym [cm^3] 1686 1686 1998

Motoreffekt [kW] 81 96 120

vid varv/min 4 000 4 000 3800

Vridmoment [Nm] 280 300 360

vid varv/min 1750-2500 2000-2500 2 000

Bränsletyp Diesel Diesel Diesel

Prestanda

4-dörrars

Motor LDD LXT LDE 2H0

Maxhastighet ^2) [km/h]

Manuell växellåda -3) 185 190 200

Automatisk växellåda – 177 185 195

2) Den angivna maxhastigheten uppnås vid tjänstevikt (utan förare) plus 200 kg last. Specialutrustningar kan sänka den angivna maxhastigheten.

3) Värdet var inte tillgängligt vid tidpunkten för tryckning.

Motor LKR LUD LNP

Maxhastighet ^2) [km/h]

Manuell växellåda 189 200 205

Automatisk växellåda – – 209

2) Den angivna maxhastigheten uppnås vid tjänstevikt (utan förare) plus 200 kg last. Specialutrustningar kan sänka den angivna maxhastigheten.

302 Tekniska data

5-dörrars halvkombi
Motor LUJ LDD LXT LDE 2H0

Maxhastighet2) [km/h]
Manuell växellåda	200 –	3) 3)	190 200
Automatisk växellåda	---	3)	185 195

2) Den angivna maxhastigheten uppnås vid tjänstevikt (utan förare) plus 200 kg last. Specialutrustningar kan sänka den angivna maxhastigheten.
3) Värdet var inte tillgängligt vid tidpunkten för tryckning.

Motor LKR LUD LNP

Maxhastighet2) [km/h]
Manuell växellåda 180 200	205
Automatisk växellåda	-	-	209

2) Den angivna maxhastigheten uppnås vid tjänstevikt (utan förare) plus 200 kg last. Specialutrustningar kan sänka den angivna maxhastigheten.

Kombi
Motor LUJ LDD LDE 2H0

Styrning4)	HPS/EPS HPS/EPS HPS/EPS HPS/EPS
Maxhastighet2) [km/h]
Manuell växellåda	-/200 -3)	-/191 200/200
Automatisk växellåda -/- - -/- 192/200

4) HPS: hydraulisk servostyrning; EPS: elektronisk servostyrning

2) Den angivna maxhastigheten uppnås vid tjänstevikt (utan förare) plus 200 kg last. Specialutrustningar kan sänka den angivna maxhastigheten.

3) Värdet var inte tillgängligt vid tidpunkten för tryckning.

Motor LKR LUD LNP

Styrning4)	HPS/EPS HPS/EPS
Maxhastighet2) [km/h]
Manuell växellåda –/185 –/200 200/210
Automatisk växellåda –/– –/–	198/207

4) HPS: hydraulisk servostyrning; EPS: elektronisk servostyrning
2) Den angivna maxhastigheten uppnås vid tjänstevikt (utan förare) plus 200 kg last. Specialutrustningar kan sänka den angivna maxhastigheten.

Bilens vikt

Tjänstevikt, grundmodell utan tillvalsutrustning

Tjänstevikten inkluderar förarens vikt (68 kg), bagagets vikt (7 kg) och vikten för alla vätskor (tanken fylld till 90 %).

4-dörrars

	Motor Manuell växellåda Automatisk växellåda
utan/med luftkonditionering [kg]	LDD -^5 / -^5	-/-
	LXT 1360/1374 1385/1399
	LDE 1380/1394 1413/1427
	2H0 1385/1399 1415/1429
	LKR 1500/1514 -/-
	LUD 1500/1514 -/-
	LNP 1535/1549 1565/1579

5) Värdet var inte tillgängligt vid tidpunkten för tryckning.

5-dörrars halvkombi

	Motor Manuell växellåda Automatisk växellåda
utan/med luftkonditionering [kg]	LUJ 1394/1408 -/-
	LDD _-5 / _-5	-/-
	LXT _-5 / _-5	_-5 / _-5
	LDE 1385/1399 1418/1432
	2H0 1390/1404 1420/1434
	LKR 1500/1514 -/-
	LUD 1504/1518 -/-
	LNP 1555/1569 1585/1599

5) Värdet var inte tillgängligt vid tidpunkten för tryckning.

306 Tekniska data

Kombi
	Motor Manuell växellåda Automatisk växellåda
utan/med luftkonditionering [kg]	LUJ 1480/1494 -/-
	LDD _-5 / _-5 ) -/-
	LDE 1435/1449 -/-
	2H0 1445/1459 1475/1489
	LKR 1500/1514 -/-
	LUD 1550/1564 -/-
	LNP 1595/1609 1614/1628

5) Värdet var inte tillgängligt vid tidpunkten för tryckning.

Tjänstevikt, grundmodell med all tillvalsutrustning

Tjänstevikten inkluderar förarens vikt (68 kg), bagagets vikt (7 kg) och vikten för alla vätskor (tanken fylld till 90 %).

4-dörrars

	Motor Manuell växellåda Automatisk växellåda
utan/med luftkonditionering [kg]	LDD -^5 / -^5	-/-
	LXT 1438/1452 1463/1477
	LDE 1475/1489 1488/1502
	2H0 1480/1494 1510/1524
	LKR 1595/1609 -/-
	LUD 1595/1609 -/-
	LNP 1630/1644 1660/1674

5) Värdet var inte tillgängligt vid tidpunkten för tryckning.

308 Tekniska data

5-dörrars halvkombi
	Motor Manuell växellåda Automatisk växellåda
utan/med luftkonditionering [kg]	LUJ 1464/1478 -/-
	LDD _-5 / _-5	-/-
	LXT _-5 / _-5	_-5 / _-5
	LDE 1480/1494 1493/1507
	2H0 1485/1499 1515/1529
	LKR 1595/1609 -/-
	LUD 1599/1613 -/-
	LNP 1650/1664 1680/1694

5) Värdet var inte tillgängligt vid tidpunkten för tryckning.

Kombi

	Motor Manuell växellåda Automatisk växellåda
utan/med luftkonditionering [kg]	LUJ 1550/1564 -/-
	LDD -^5 / -^5	-/-
	LDE 1505/1519 -/-
	2H0 1515/1529 1545/1559
	LKR 1620/1634 -/-
	LUD 1620/1634 -/-
	LNP 1665/1679 1684/1698

5) Värdet var inte tillgängligt vid tidpunkten för tryckning.

Bilens mått
4-dörrars 5-dörrars halvkombi Kombi

Längd [mm] 4603 4514 4681
Bredd utan ytterbackspeglar [mm] 1797 1797 1797
Bredd med två ytterbackspeglar [mm] 2067 2067 2067
Höjd (utan antenn) [mm] 1477 1477 1521
Bagagerummets längd på golvnivå [mm] 1014 908	1024

310 Tekniska data

	4-dörrars 5-dörrars halvkombi Kombi
Lastutrymmets bredd [mm] 1010 1026 1356
Lastutrymmets höjd [mm] 512 448 405
Axelavstånd [mm] 2685 2685 2685
Vändradie [m] 10,9 10,9 10,9

Volymer

Motorolja

Motor LUJ LDD LXT LDE 2H0

inklusive filter [I] 4,0	-6)	3,75 4,5 4,5
mellan MIN och MAX [I] 1,0 – 1,0 1,0 1,0

6) Värdet var inte tillgängligt vid tidpunkten för tryckning.

Motor LKR LUD LNP

inklusive filter [I] 4,0 5,4	5,4
mellan MIN och MAX [I]		1,0 1,0	1,0

Bränsletankar

Bensin/diesel, nominell volym [l]

60

312 Tekniska data

Däcktryck
Motor Däck fram bak

	[kPa/bar]([psi])^7)	[kPa/bar] ([psi])^7)
LXT 205/60 R16 220/2,2 (32) 220/2,2 (32)
LDE,2H0	205/60 R16, 220/2,2 (32) 220/2,2 (32)
	215/50 R17,
	215/60 R16,
	205/65 R15,
	225/50 R17
LUJ,LUD,LNP	205/60 R16, 220/2,2 (32) 220/2,2 (32)
	215/60 R16,
	225/50 R17,
	215/50 R17
LDD 205/60 R16, 220/2,2 (32) 220/2,2 (32)
	215/50 R17

LKR 205/60 R16, 220/2,2 (32) 220/2,2 (32)

Motor Däck fram bak

kPa/bar7)

[kPa/bar] ([psi])7)

225/50 R17

Alla Kompakthjul 420/4,2 (61) 420/4,2 (61)

7) ECO-tryck: 300/3,0 (44) [kPa/bar] ([psi]).

Kundinformation

Kundinformation 314

Bildatainspelning och sekretess 314

Kundinformation

Försäkran om överensstämmelse

Detta fordon har system som sänder och/eller tar emot radiovågor som omfattas av direktiv 1999/5/EG. Dessa system överensstämmer med de grundläggande kraven och övriga relevanta bestämmelser i direktiv 1999/5/EG. Kopior av den ursprungliga försäkran om överensstämmelse kan erhållas på vår hemsida.

Bildatainspelning och sekretess

Händelsedatainspelare

Ett stort antal elektroniska komponenter i din bil innehåller datalag-ringsenheter för tillfällig eller permanent lagring av tekniska data om bilens skick, händelser och fel. I allmänhet dokumenterar denna tekniska information skicket för delar, enheter, system eller miljön:

■ Driftförhållanden för systemkomponenter (t.ex. påfyllningsnivåer)
■ Statusmeddelanden för bilen och enskilda komponenter (t.ex. hjulvarvtal/rotationshastighet, hastighetsminskning, sidoacceleration)
■ Störningar och defekter i viktiga systemkomponenter
■ Fordonsreaktioner i vissa körsituationer (t.ex. utlösning av en airbag, aktivering av stabilitetsreglerings-system)
■ Miljöförhållanden (t.ex. temperatur)

Dessa data är uteslutande tekniska och hjälper till att identifiera och korrigera fel samt optimerar bilens funktioner.

Rörelseprofiler som visar färdade sträckor kan inte skapas utifrån dessa data.

Om tjänster används (t.ex. reparationsarbeten, serviceprocesser, garantifall, kvalitetssäkring), kan anställda hos tjänstenätverket (inklusive tillverkare) läsa av denna tekniska information från händelse- och datalag-ringsenheter med hjälp av särskild diagnosutrustning. Vid behov får du mer information hos dessa verk-städer. När ett fel har rättats till rade-ras data från fellagringsenheten eller skrivs över permanent.

När du använder bilen kan situationer uppstå där dessa tekniska data relaterad till annan information (olycksrapport, skador på bilen, vittnesuppgifter osv.) eventuellt kan associeras med en specifik person med hjälp av en expert.

Extrafunktioner som är avtalade med kunden (t.ex. fordonslokalisering i nödfall) tillåter överföring av vissa fordonsdata från bilen.

RFID-tekniken används i en del bilar för att t.ex. kunna övervaka däcktryck och tändningssystemets funktion. Tekniken används även i samband med fjärrstyrning för låsning/upplåsning av dörrar och för motorstart och även för sändare inne i en bil för garageöppnare. RFID-tekniken i Chevrolet-bilar varken använder eller lagrar personlig information eller länkar vidare till andra Chevrolet-system som innehåller personlig information.

Alfabetiskt register

A

Adressbok.... 165

Airbag och bältessträckare ...... 76

Airbagsystem 44

Aktivera cd-spelaren.... 143

Aktivera navigationssystemet..... 157

Aktivera radion.... 128

Aktivera taligenkänning.... 192

Allmän information..... 107, 141, 146, 148, 151, 154, 156, 191, 197

Ansluta en Bluetooth- musikenhet.... 152

Anslutning.... 198

Använda AUX-ingången...... 147

Använda cd-spelaren.... 143

Använda den digitala ramen..... 154

Använda denna instruktionsbok .... 3

Använda infotainmentsystemet. . 116

Använda navigationssystemet.... 157

Använda radion.... 128

Användardefinierade POI-punkter.... 165

Använda USB-porten.... 148

Användning..... 116, 128, 143, 147, 153, 154, 157, 201

Armstöd 40, 41

Automatisk avbländning 33

Automatisk belysningsreglering . 100

Automatisk växellåda 221

AUX-ingång uttag 146

B

Backkamera 230

Backljus 104

Bakljus 254

Bakrutetorkare/bakrutespolare .... 69

Baksäten.... 41

Barnlås 27

Barnsäkerhetssystem.... 50

Belysningsegenskaper.... 105

Belysningsreglering instrumentpanel 104

Belysningsströmställare ...... 100

Bilbatteri 249

Bildatainspelning och sekretess. 314

Bilen behöver service snart ..... 77

Bilens mått 309

Bilens vikt 304

Bilmeddelanden 87

Bilverktyg.... 266

Bilvård.... 284

Blinkers 76, 102, 259

Bluetooth.... 197

Bluetooth-anslutning.... 198

Bluetooth-musikinställning...... 152

Bogsera bilen 281

Bogsera en annan bil 283

Bogsering.... 281

Bromsar 224, 248

Bromshjälp 225

Broms- och kopplingssystem ..... 77

Broms- och kopplingsvätska..... 293

Bromsvätska 249

Bränsle.... 233

Bränsleförbrukning - CO₂- utsläpp 235

Bränslemätare 72

Bränsle till bensinmotorer ...... 233

Bränsle till dieselmotorer ...... 233

Byta hjul 275

Byta torkarblad 251

Byte av däck- och hjulstorlek ..... 272

Bältespåminnare 76

C

Cd-spelare aktivering.... 143 användning.... 143 viktig information.... 141

Centrallås 23

Chassinummer 296

D

Dynamisk guidning.... 186

Däckbeteckningar 267

Däckreparationssats 272

Däcktryck 267, 312

Däcktrycksövervakningssystemet.... 269

Dörrar.... 27

Dörr öppen 81

E

Elektriska fönsterhissar .... 34

Elektrisk inställning 32

Elektriskt system.... 261

Elektroniska körprogram ...... 222

Elektronisk klimatreglering ..... 207

Elektronisk stabilitetskontroll av.... 78

Elektronisk stabilitetsreglering.... 226

Elektronisk stabilitetsreglering och drivkraftsreglering .... 78

Elektroniskt nyckelsystem...... 22

Eluttag 70

Fara, Varning och Se upp ...... 3

Farthållare 80, 227

Fartkompenserad volym...... 116

Fasta luftmunstycken 212

Favoritlistor.... 130

Fel 222

Felindikeringslampa 77

Fordonsuttag.... 266

Framsäten.... 38

Friskluftsensor.... 207

Frontairbagsystem 47

Fälgar och däck 267

Färddator 89

Fönster.... 34

Förarinformationscentral.... 81

Förglödning 79

Första hjälpen-sats 64

Försäkran om överensstämmelse...... 314

Förvaring.... 56

Förvaring i armstödet 58

Förvaringsfack.... 56

Förvaringsfack i instrumentpanelen.... 56

Förvaringsutrymme bak...... 59

G

Glödlampsbyte 252

Graphic-Info-Display, Colour-Info-Display 84

Händelsedatainspelare.... 314

|

Immiga lampglas 104

Indikatorer....71

Individuella POI-punkter...... 157

Informationsdisplayer.... 81

Infotainmentsystem användning...... 116 fartkompenserad volym... 116, 126

instrumentpanel.... 109

kontrollelement.... 109

ljudinställningar.... 122

maximal startvolym.... 126

personliga inställningar...... 128

rattreglage för ljud...... 109

slå på.... 116

ställa in volym.... 116

volym för trafikmeddelanden... 126

volyminställning.... 126

Infällning av speglar 32

Inkörning av ny bil 213

Inledning 3

Inställbara luftmunstycken ...... 211

Inställning av nackstöd 8

Insynsskydd lastrum 59

Isofix barnsäkerhetsystem ..... 55

K

Kartor 186

Katalysator 220

Klimatiseringsautomatik...... 204

Klimatkontroll 15

Klocka.... 69

Klädsel.... 285

Knappen BACK.... 117

Knappen MENU.... 117

Kontrollampor.... 74

Kontroll av bil 213

Krockskyddsgardiner 48

Kupébelysning 104

Kupévård 285

Kylvätska och frostskyddsmedel 293

Kypébelysning 260

Köranvisningar.... 213

Körsystem.... 225

L

Ladda telefonens batteri.... 197

Laddningssystem 77

Lasthållare 64

Lastningsinformation 65

Lastrum 27,58

Lastsäkringsöglor 62

Listor för autosparade stationer.. 129

Ljudinställningar.... 122

Ljustuta 101

Lucka till förvaringsutrymme under lastrumsgolv 61

Lufta bränslesystem, diesel ..... 251

Luftintag 212

Manuell avbländning 33

Manuellt läge 222

Manuell växellåda 223

Menyanvändning.... 117

Menyer för våglängdsområde..... 132

Mobiltelefoner och CB-radioutrustning.... 203

Monteringsplatser för barnsäkerhetssystem ...... 52

Motoravgaser 219

Motordata 299

Motorhuv 238

Motorhuv öppen.... 80

Motoridentifiering.... 298

Motorkylvätska 247

Motorns luftfilter.... 247

Motorolja 246, 293

Motoroljetryck 79

Mugghållare 57

myPOI.... 165

Mätare....71

Mönsterdjup 271

N

Nackskydd 37

Navigation

Adressbok.... 165

aktivering.... 157

användning.... 157

dynamisk guidning...... 179, 186

funktion.... 156

guidning.... 179

Hemadress.... 165

importera/exportera POI-

punkter.... 157

inmatning av mål...... 165

kontrollelement.... 157

körfältsassistent.... 179

med bokstaveringsfunktionen. 165

myPOI.... 165

navigationsalternativ.... 179

navigationsdisplay.... 157

navigationsvolym.... 157

uteslut vägsträcka.... 179

varning låg bränslenivå...... 165

Navigationsdisplay.... 157

Navigationsvolym.... 157

Parkeringshjälp ultraljud 78

Parkeringsljus 103

Parkeringsvärmare.... 211

Parning av en Bluetooth- musikenhet.... 152

Personliga inställningar ..... 90, 128

Pollenfilter 212

Prestanda 301

Programmerade inställningar ..... 22

Q

Quickheat.... 211

R

Radio

Radio Data System (RDS)..... 137

aktivering.... 128

användning.... 128

favoritlistor.... 130

listor för autosparade stationer 129

menyer för våglängdsområde. 132

stationslistor.... 132

stationssökning.... 129

välja våglängdsområde...... 128

Radio Data System (RDS) ...... 137

Radiofjärrkontroll 20

Rattinställning 9,66

Rattreglage 66

RDS.... 137

Regionalprogram.... 137

Registreringsskyltsbelysning ..... 259

Registreringssystem.... 228

Reglage.... 66

Regnsensor.... 80

Rekommenderade vätskor och smörjmedel 293

Reservhjul 279

Rullavstängning 216

Räckviddsinställning för strålkastare 101

Röstigenkänning.... 191

S

SD-kartkort byt .... 186 hantering .... 186

SD-kort.... 186 Service .... 212, 287

Servicedisplay 72

Serviceinformation 287

Serviceplaner.... 288

Servostyrning.... 78

Servostyrningsvätska.... 248

Sidoairbagsystem 47

Sidoljus.... 100

Skydd mot batteriurladdning ..... 106

Skyddsnät 62

Slå på och av infotainment- systemet.... 116

Slå på radion.... 128

Snökedjor 272

Solglasögonfack 58

Solskydd 35

Solskyddslampor 105

Spara stationer.... 129, 130

Spolar- och torkarsystem ...... 14

Spolarvätska 248

Starta 17,213

Starta motor 214

Starta uppspelning av cd-skiva. . 1 4 3

Start med startkablar 280

Startspärr 31,80

Stationssökning.... 129

Stavningsfunktion.... 165

Stolsposition 38

Stopp-start-system...... 216

Strålkastare vid körning i utlandet 102

Strömavbrott 222

Ställa in navigationsvolymen..... 157

Ställa in RDS.... 137

Ställa in spegel 9

Ställa in stol 7,39

Ställa in volymen.... 116

Stöldlarm 29

Stöldskydd 108

Stöldskyddslåsning 28

Symboler 4

Symbolöversikt 188

Säkerhetsbälte 8

Säkerhetsbälten 41

Säkringar 261

utgående röstvolym.... 192

Tankning 234

Telefon

Bluetooth.... 197

Bluetooth-anslutning.... 198

funktioner under ett samtal..... 201

handsfree-läge.... 198

kontrollelement.... 197

ladda batteriet.... 197

ringa ett nummer...... 201

samtalslistor.... 201

ställa in volymen.... 201

telefonbok.... 201

viktig information.... 197

ändra ringsignaler.... 198

Telefonstyrning.... 192

Temperaturmätare

motorkylvätska 72

Tillbehör och modifieringar på

bilen 237

Top-tether barnsäkerhetssystem . 55

Trafikmeddelanden.... 126

Trampa på fotbromsen 80

Trepunktsbälte 42

Trippmätare 71

Tuta 13,67

Typskylt 297

Tändningsläsets lägen 214

U

Uppdatera stationslistor...... 132

Uppspelning av sparade ljudfiler 149

Uppvärmda speglar 33

Uppvärmd bakruta 35

Uppväxling.... 78

Urstigningsbelysning 105

USB-port

iPod-funktioner.... 149

iPod-modeller som stöds ..... 148

uppspelning av sparade

ljudfiler.... 149

viktig information 148

Utföra arbete 238

Utgående röstvolym.... 192

Utomhustemperatur 69

V

Varning döda vinkeln.... 229

Varningsblinkers 102

Varningsljud 88

Varningsljus.... 71

Varningstriangel 63

Varselljus 102

Varvräknare 71

Ventilation.... 204

Verktyg 266

Vindruta.... 34

Vindrutetorkare/vindrutespolare .. 67

Vinterdäck 267

Volymer 311

Volyminställning.... 126

Vägmätare 71

Välja station i listan...... 129, 130

Välja våglängdsområde.... 128

Värme 40

Värme- och ventilationssystem .. 204

Växellåda 16

Växellådsdisplay 221

Växelväljare 221

Y

Ytterbackspeglar.... 32

Ytterbelysning 12, 80, 100

Yttre värd 284

Å

Ätervinning av bilen efter dess livstid 238

Ö

Översikt instrumentpanel ...... 10

Översikt motorrum.... 240

Översikt över kontrollelementen. 109

Övervakningssystem för däcktryck.... 79, 268

Copyright innehas av GM Korea Company, Inchon, Korea och Chevrolet Europe GmbH, Zürich, Switzerland.

All information som finns i detta häfte bygger på den senast tillgängliga produktinformationen vid tidpunkten för tryckningen och den gäller fr.o.m. det datum som anges nedan. Chevrolet Europe GmbH förbehåller sig ensamrätten att göra ändringar i detta häfte.

Utgåva: juni 2013, Chevrolet Europe GmbH, Zürich, Switzerland.

Tryckt på klorfritt blekt papper.

KTA-8301/3-svInstruktionsbok
