BRUKSANVISNING RC4151W GORENJE

Vi gratulerar till ditt val av ett kyl-/frysskåp från Gorenje. Det är ett mycket förnuftigt val. Ett kyl-/frysskåp från Gorenje förenar både ekonomi och kvalitet i en modern och genomtänkt konstruktion. Du kan nu glädja dig över att ha fått en verkligt effektiv och robust hjälp i hemmet. Vi är övertygade om att kyl-/frysskåpets många effektiva fördelar kommer att motsvara dina förväntningar och vara en bra och lönsam investering till glädje för hela familjen.

Våra produkter är under ständig utveckling och vissa specifikationer kan därför komma att ändras efter tryckning av denna bruksanvisning. Vi förbehåller oss därför rätten till sådana ändringar och reserverar oss för eventuella tryckfel.

Observera!

Detta skåp är avsett för förvaring av livsmedel. Det kylmedium som används är isobutan eller R-600a som det också kallas. Därför är det viktigt att följande riktlinjer följs:

• Service får endast utföras av behörig servicetekniker.
• Ventilationsgallren får inte övertäckas.
• Elektriska apparater får aldrig förvaras eller användas i kyl-/frysskåpet.
• Använd aldrig skarpa verktyg vid avfrostning eller rengöring eftersom dessa kan förstöra kylsystemet.

Lycka till!

Innan skåpet tas i drift 13

Transportskador

Vi tar hänsyn till miljön

Energibesparingstips

Viktigt! 14

Placering och installation 15

Välj rätt placering

Uppställning

Elanslutning

Produktbeskrivning 16

Kylavdelning (A)

Frysavdelning (B)

Funktion.... 17

Temperaturreglering

Användning 18

Förvaring av färska livsmedel

Infrysning av färska livsmedel

Förvaring av frysta livsmedel

Färdigfryst mat

Modeller utan ovanskiva och utan fotsockel

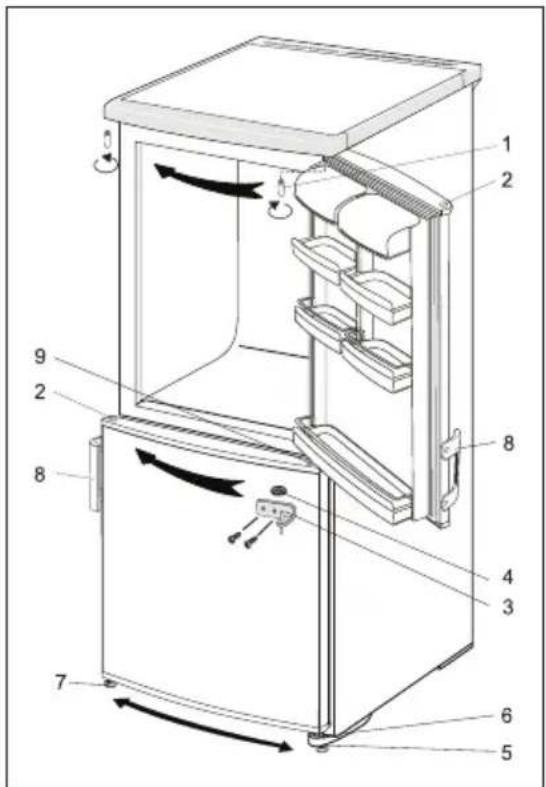

Modeller med ovanskiva och utan fotsockel

Rengöring och underhåll 21

Automatisk avfrostning av kylskåpet

Stäng av skåpet om det ska stå oanvänt under en längre tid

Innan du ringer efter hjälp

Byte av lampa

Läs igenom denna bruksanvisning noggrant och följ instruktionerna för placering och användning.

Skåpet är tillverkat för användning i privata hushåll.

Denna bruksanvisning är avsedd för användaren och beskriver kyl-/frysskåpet och hur det ska skötas på ett korrekt och säkert sätt.

Bruksanvisningen gäller för flera olika modeller och det kan därför förekomma avsnitt som inte gäller just din modell.

- Låt skåpet stå i 2 timmar innan det kopplas in. Detta minskar risken för fel i kylsystemet som kan uppstå som en följd av transporten.

- Rengör skåpet, framför allt invändigt, innan du tar det i drift (se avsnittet om rengöring och underhåll).

- Eventuell omonterad inredning monteras enligt anvisningarna i avsnittet "Produktbeskrivning".

Transportskador

Kontrollera kyl-/frysskåpet avseende eventuella transportskador omedelbart vid uppackningen. Kontrollera särskilt om det finns bucklor, hack eller repor inne i skåpet eller på utsidan. Koppla inte in kyl-/frysskåpet om det finns tydliga tecken på skada utan kontakta då omedelbart din Gorenje-återförsäljare.

Vi tar hänsyn till miljön

Vi använder miljövänligt emballage till våra produkter. Våra bruksanvisningar är tryckta på miljövänligt papper.

I avsnittet "Kassering av gammalt skåp" finns instruktioner om hur gamla kyl-/frysskåp ska hanteras.

Energibesparingstips

• Undvik att öppna dörren för ofta, framför allt vid varma och fuktiga förhållanden. Var noga med att alltid stänga dörren så snabbt som möjligt.
• Kontrollera regelbundet att luftcirkulationen baktill på skåpet är fri.
• Sänk termostatinställningen så snart detta är möjligt, beroende på rumstemperaturen, hur mycket som finns i kyl-/frysskåpet osv.

• Se till att livsmedel som ska läggas in i kyl-/frysskåpet inte har högre temperatur än rumstemperaturen.

• Om du tinar dina matvaror i kylskåpet sparar du energi både i och utanför kyl-/frysskåpet.

• Eftersom nedisning ökar energiförbrukningen ska kylskåpet avfrostas så snart isbeläggningen blir 3-5 mm tjock.
• Om tätningslisten i dörren skadas eller av annan anledning tätar dåligt stiger energiförbrukningen väsentligt. I sådana fall ska tätningslisten bytas.
• Kondensorn på skåpets baksida ska alltid hållas ren.
• Följ anvisningarna i avsnitten "Uppställning" och "Energibesparingstips" noggrant. I annat fall kan energiförbrukningen bli högre än nödvändigt.

Viktigt!

• Skåpet ska anslutas till korrekt nätspänning (se avsnittet om elanslutning).
• Om de livsmedel som förvaras i skåpet får en underlig färg eller lukt ska de kastas eftersom de då sannolikt blivit dåliga och därmed kan vara hälsofarliga.
• Stickproppen ska tas ur vägguttaget före rengöring, byte av lampa och reparation. Tänk på att reparation enbart får göras av behörig firma/servicetekniker.
• Använd enbart medföljande verktyg eller verktyg rekommenderade av återförsäljaren.
• Visa miljöhänsyn och var alltid extra försiktig med kylskåp (kondensor och rör vid t.ex. flyttning av skåpet) och delarna i skåpets invändiga kylsystem. Använd aldrig skarpa eller spetsiga föremål för att avlägsna is eftersom det finns risk för att kylsystemet då skadas.
• Kylsystemet är fyllt med kylvätska och olja. När skåpet blir gammalt och slutar att fungera ska det kasseras i enlighet med tillämpliga miljöskyddsbestämmelser (se avsnittet om miljö).
• Märkskylten sitter antingen inne i skåpet eller på dess baksida.
• Denna maskin är en avancerad apparat, denna skall endast användas av personer som nogrannt har läst igenom och förstätt bruksanvisningen och som har möjlighet och kunskap till att följa anvisningarna i denna. På så sätt undviks skador på både produkt och apparat.
  Håll alltid barn under uppsikt som befinner sig i apparatens närhet och låt dom aldrig leka med eller använda apparaten.

Symbolen på produkten eller emballaget anger att produkten inte får hanteras

■ som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

• När kyl-/frysskåpet inte längre kan användas ska det kasseras. Om skåpet är försett med lås ska detta förstöras så att lekande barn inte kan låsa in sig i skåpet och därmed komma till skada.
• Kylsystemet är fyllt med kylvätska och isolering som ska hanteras och kasseras separat. Kontakta närmaste återvinningsstation eller din kommun som kan hjälpa till med information. Var försiktig med skåpets sidoväggar och rörsystem eftersom skador på dessa kan ge upphov till miljöförorening.

Placering och installation

Välj rätt placering

Det rum där kyl-/frysskåpet ska placeras ska vara torrt och väl ventilerat. Lämpligaste rumstemperatur beror på modell och finns angiven på märkskylten. Skåpet fungerar inte vid rumstemperaturer på 7°C eller lägre.

Skåpet bör inte placeras i närheten av värmeavgivande ytor som t.ex. spis, radiator, varmvattenberedare och liknande och bör inte heller utsättas för direkt solljus.

Skåpet ska placeras minst 3 cm från el- eller gasspis och minst 30 cm från ugn. Om dessa riktlinjer inte kan uppfyllas ska lämplig isolering placeras mellan apparaterna. Bakom skåpet måste det finnas ett tomt utrymme på minst 200 cm ^2 på bredden. Avständet mellan eventuella köksskåp över kyl-/frysskåpet ska vara minst 5 cm för att garantera nödvändig luftventilation.

För att garantin ska vara giltig så måste produkten placeras i korrekt temperatur efter produktklass!

Typ Rumstemperatur
SN (subnormal)	Från +10 °C till + 32 °C
N (normal)	Från +16 °C till + 32 °C
ST (subtropisk)	Från +16 °C till + 38 °C
T (tropisk)	Från +16 °C till + 43 °C

Uppställning

Placera skåpet på ett fast underlag. Justera skåpet så att det står helt i våg med hjälp av de främre fötterna.

Skåp med ventilationsgaller kan placeras helt in mot väggen. Gallret garanterar tillräcklig luftcirkulation.

Skåp som inte är försedda med ventilationsgaller är i stället försedda med två distansklossar som monteras på kondensorns övre del.

Distansklossarna hindrar skåpet från att placeras för nära väggen. Distansklossarnas längd beror på det avständ som ska finnas mellan kondensorn och väggen. Montera därför klossarna i rätt riktning på skåpet för att säkerställa nödvändig luftmängd för kylning av rören.

Låt skåpet stå i ca 2 timmar innan det ansluts till elsystemet. Nätspänningen får inte variera mer än från -6 % till +6 %.

Skåpet ska anslutas till 220/230 V växelström.

För att undvika oönskade strömavbrott bör kyl-/frysskåpet anslutas till ett eget vägguttag.

Anslutningseffekten finns angiven på märkskylten.

Kyl-/frysskåpet ska skyddas i enlighet med starkströmsförordningen. Detta gäller också om du ska byta ett befintligt kyl-/frysskåp som inte varit säkrat. Syftet med säkringen är att skydda användaren mot elektriska stötar ifall ett fel skulle uppstå.

I bostäder byggda efter den 1 april 1975 är alla vägguttag i kök och tvättstuga skyddade med extra säkring.

I bostäder byggda före den 1 april 1975 är extraskyddet tillräckligt om det finns en jordfelsbrytare som även omfattar det vägguttag skåpet ska anslutas till.

I bägge dessa fall, om vägguttaget är för trestiftspropp och ledaren med gröngul isolering är kopplad till jordkontakten (märkt 12 ), eller om vägguttaget enbart är avsett för tvåstiftskontakt, ska en stickpropp med två stift användas. Om du själv monterar stickproppen ska ledaren med gröngul isolering klippas av så nära som möjligt den plats där kabeln går in i stickproppen. Du bör alltid låta en behörig elinstallatör ordna med extraskyddet. Enligt tillämpliga bestämmelser ska extraskyddet utgöras av en jordfelsbrytare.

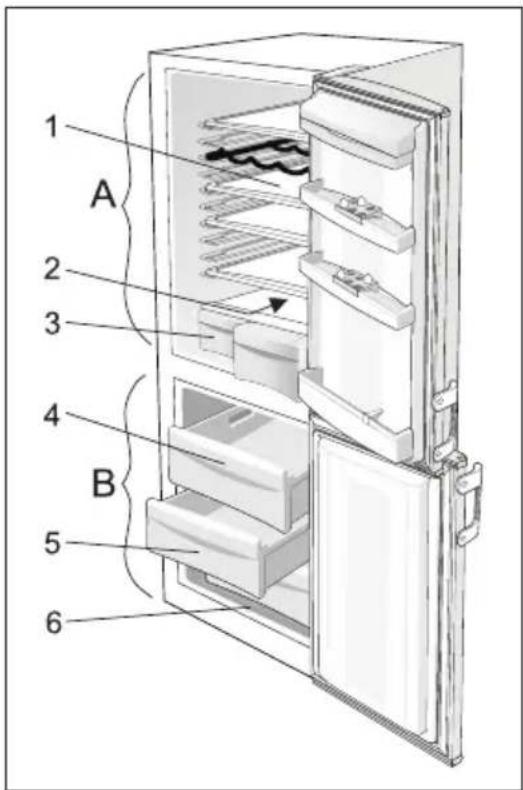

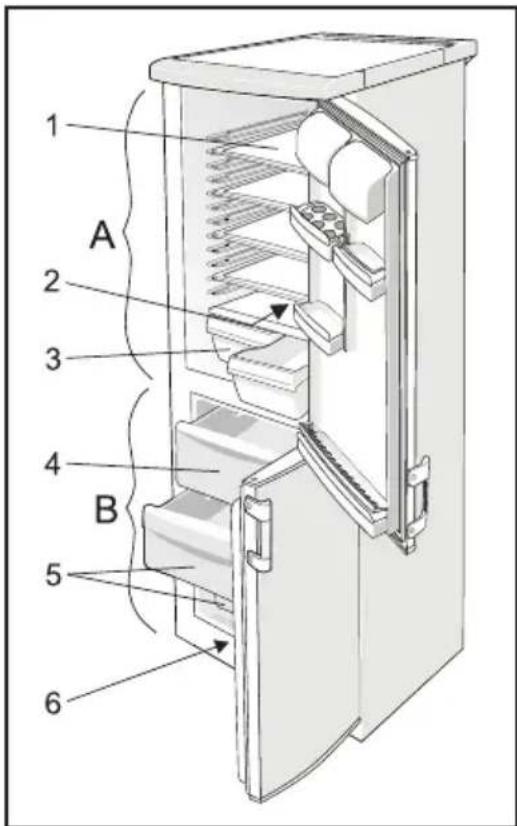

Produktbeskrivning

Kylavdelning(A)

Hyllor (1)

Hyllantalet beror på skåpmodell. Hyllorna kan placeras på valfri glidskena i inredningen. Hyllorna sitter fast, men om du vill ta ut dem lyfter du hyllans bakre kant och drar ut den försiktigt.

Ömtåliga livsmedel bör placeras längst in på hyllan eftersom detta är den kallaste platsen i skåpet.

Vissa modeller har hyllor med en linje som markerar hur långt fram livsmedlen bör ställas.

Flaskhylla

(gäller endast vissa modeller)

Flaskhyllan (antalet hyllor beror på modell) används till förvaring av flaskor. Hyllan kan placeras vågrätt eller lätt diagonalt i skåpet, vilket gör det lättare att förvara både öppnade och oöppnade flaskor.

Hyllan sitter fast men om du vill justera placeringen lyfter du upp den bakre delen och drar den sedan framåt.

Flaskhyllan tål max. total vikt p 13 kg. Notera vänligen skyltet under termostaten i skåpet.

Observera!Höga flaskor bör placeras på någon av de översta hyllorna så att flaskhållaren inte hindrar stängning av dörren. I övrigt väljer du själv på vilken höjd flaskhållaren placeras.

Observera!

Höga flaskor bör placeras på någon av de översta hyllorna så att flaskhållaren inte hindrar stängning av dörren. I övrigt väljer du själv på vilken höjd flaskhållaren placeras.

Vid enheter med fjädergångjärn lyfter du i den främre delen och drar ut mot dig.

Avlopp för avfrostningsvatten (2)

Kylplattan sitter i skåpets bakre vägg. När skåpet inte är i drift kommer eventuellt smältvatten att rinna ner i vattenavloppet. Detta vatten leds via ett rör ner i en skål ovanpå kompressorn. Om det kommer vatten i botten på kylskåpet kan detta bero på att avloppet är helt eller delvis igensatt med t.ex. matrester. Om så är fallet bör avloppet rensas med hjälp av ett plaströr eller en piprensare.

Frukt- och grönsaksback (3)

Backen finns längst ner under glashyllan och är avsedd för förvaring av frukt och grönt. Den behåller lämplig fuktighet, vilket har en positiv effekt på matvarorna (mindre intorkning).

Flaskhållare

(gäller endast vissa modeller)

Flaskhållare (beroende av modell) gör att de flaskor du ställer i dörren inte står och skramlar.

Apparater med öppningarna på lådans sidor

Öppningarna på lådans sidor förenklar hantering och borttagning av lådan. När du tar bort lådan från enheten lyfter du den något i framkant och drar ut den.

Dörrinredning

Dörrinredningen består av olika hyllor och hållare som används för förvaring av ägg, ost, smör och yoghurt, men också för andra mindre förpackningar som t.ex. tuber och burkar.

Den nedersta hyllan används till förvaring av flaskor.

Belysning

Belysningen i kylen tänds när dörren öppnas. Belysningen påverkas inte av termostatvredet.

Integrerade enheter med fjädergångjärn

Fjädergångjärn (endast på vissa modeller) möjliggör automatisk dörrstängning vid en öppningsvinkel på 20°. Var försiktig vid öppning av dörren, eftersom gångjärnen är kraftfulla.

Dra låset mot dig och öppna dörren. När du stänger dörren ser du till att låset fastnar.

Om dörren inte stängs ordentligt öppnar säkerhetsfjädern dörren (endast på vissa modeller). Stäng dörren igen!

Förpackningen med anvisningar innehåller även vinkelplattor och svampar, som är avsedda för installation av en integrerad enhet med fjädergångjärn, samt plastbrickor för att täcka tomma punkter på väggarna inuti enheten.

Hyllar med hyllpluggar

Hyllan kan ställas in på valfri höjd inuti enheten. Med de medföljande brickorna (i förpackningen med anvisningar) kan du täcka eventuella tomma punkter som inte används på väggarna inuti enheten, som är avsedda för att sätta fast hyllpluggar.

Hyllan är skyddad mot att dras ut och tippa. Om du vill ta bort den från enheten lyfter du upp den något i framkant och drar ut den. Därefter tar du bort pluggarna, sätter dem i önskat läge och sätter tillbaka hyllan.

Förvara alla färskvaror på den bakre delen av hyllan där temperaturen är som lägst.

Om du förvarar större föremål i kylen lyfter du upp den främre delen av hyllan och låter den falla ned under den bakre delen (det finns två inställningar, alldeles nedanför hyllan eller lägre). När du tar bort den delbara hyllan tar du bort varje del för sig.

Om enheten har skenor i stället för pluggar kan du även välja att placera hyllan på skenorna. Hyllan är skyddad mot att dras ut. Om du vill ta bort den lyfter du upp den något i bakkant och drar ut den ur enheten.

Frysavdelning(B)

Infrysningskorg(4)

Det här utrymmet används för infrysning av färska varor. Utrymmet bör endast användas till infrysning eftersom det är viktigt att varorna fryses in så snabbt som möjligt. Efter 24 timmar i detta utrymme kan varorna med fördel flyttas till ett annat utrymme. Därefter kan andra färska varor placeras i infrysningskorgen. Undvik att färska varor kommer i beröring med de frysta.

Förvaringskorg(5)

Här kan redan infrysta varor förvaras.

Avlopp för avfrostningsvatten (6)

Se avsnittet om avfrostning.

Funktion

Temperaturreglering

Termostatvredet är placerat längst upp till höger i skåpet och används för att justera temperaturen. Termostatvredet kan vridas medurs från STOP (position 0) till 7 och tillbaka.

Temperaturen i skåpet beror också på rumstemperaturen och hur ofta skåpet öppnas. Det kan därför vara nödvändigt att ibland justera termostatinställningen. Vid normala omständigheter betyder positionslägena följande.

Positio

n

Stop/0 Skåpet är avstängt men belysningen är inkopplad. Strömmen till belysningen avbryts genom att du drar ur stickproppen.

1-3 Skåpet kör på lägsta effekt. Kylavdelningen kan användas på normalt sätt.

4-6 Skåpet kör på normal effekt. Kylavdelningen kan användas på normalt sätt.

7 Skåpet kör på maximal effekt. Kylavdelningen kan användas till snabb nedkylning (t.ex. av större mängder drycker). Vid speciella tillfällen, t.ex. när rumstemperaturen är lägre än den föreskrivna, kan temperaturen nå under fryspunkten.

Temperaturen i skåpet beror på följande:

• Termostatvredets inställning.
- Rumstemperaturen.
- Skåpets placering (avständ till värmeavgivande ytor som t.ex. spis o.dyl.).

• Hur ofta dörren öppnas.
• Hur mycket varor som finns i skåpet.
• Hur väl varorna är inpackade.

Användning

Förvaring av färskä livsmedel

Korrekt användning av skåpet, korrekt förpackning av matvarorna, korrekt temperaturinställning och nödvändiga hygienåtgärder bidrar till att bevara kvaliteten på de livsmedel som förvaras i skåpet.

• Undvik att blanda lukter och olika fukthalter. Förpacka därför de enskilda matvarorna i fryspåsar, plast- eller metallfolie eller förvara dem i plastburk eller flaska.
• Ta bort onödigt förpackningsmaterial från de produkter som ska förvaras i skåpet.
• Fördela livsmedlen i skåpet på ett sådant sätt att de inte vidrör varandra, eftersom beröring kan ge upphov till blandning av lukter. Det ska finnas tillräckligt med utrymme mellan de enskilda förpackningarna.
• Förvara aldrig lättantändliga eller explosiva ämnen i skåpet.
• Drycker med hög alkoholhalt bör förvaras stående i förslutna flaskor.
• Livsmedlen bör inte ligga mot skåpets bakre vägg.

• Låt alltid livsmedlen svalna till rumstemperatur innan de ställs in i skåpet.

• Ömtåliga livsmedel bör förvaras i skåpets svalaste del.

• Undvik i möjligaste mån att öppna dörren i onödan.
• När termostaten ska ställas in börjar du med de låga temperaturerna. Undvik frysning av maten genom att reglera termostaten stegvis. Mät temperaturen i olika delar av skåpet med en termometer. Bäst resultat får du om termometern placeras i en liten glasbehållare fylld med vatten. Temperaturavläsningen är mest pålitlig en stund efter det att temperaturen stabiliserats, t.ex. efter en natt.
• Vissa organiska ämnen som t.ex. citronsaft, apelsinsaft, fettsyror och liknande kan vid långvarig kontakt orsaka skada på plast och andra ytbeläggningar.
• Obehaglig lukt från skåpet är ett tecken på fördärvade livsmedel eller att skåpet behöver rengöras. Den obehagliga lukten försvinner om skåpet rengörs invändigt med en svag lösning av vatten och ättika. Du kan också använda särskilda luftrenare.
• Om du ska vara borta från hemmet under en längre period bör alla livsmedel som lätt blir dåliga tas ut ur skåpet.

Rekommenderade förvaringstider för färska livsmedel i kylskåp

Färska livsmedel Förvaringstid i dagar

1

2

3

4

5

6

7

8

9

10

11

12

13

14

Smör

+

+

+

+

+

+

+

=

=

=

=

=

Ägg

+

+

+

+

+

+

+

+

+

+

=

=

=

=

Grytbitar

+

+

=

Köttfärs

+

=

Rökt kött

+

+

+

+

+

+

+

+

+

+

=

=

=

=

Fisk

+

=

Dressing

+

+

+

+

+

+

+

+

+

+

=

=

=

=

Rotfrukter

+

+

+

+

+

+

+

+

=

=

=

=

=

=

Ost

+

+

+

+

+

+

+

+

+

+

=

=

=

=

Frukt

+

+

+

+

+

=

=

=

=

=

Tillagade rätter

+

+

=

=

+ rekommenderad förvaringstid

Infrysning av färska livsmedel

Korrekt användning av skåpet, korrekt förpackning av matvarorna och nödvändiga hygienåtgärder höjer kvaliteten på infrysning och förvaring av de frysta livsmedlen. Var noggrann när du väljer livsmedel som du vill frysa in. Det bör vara kvalitetsvaror som lämpar sig väl för att frysas. Förpacka dem på rätt sätt genom att välja lämplig förpackning. Förpackningen ska vara lufttät och väl förseglad eftersom läckage kan orsaka

= möjlig förvaringstid

viss vitaminförlust och intorkning. Folie och påsar ska vara tillräckligt mjukt för att kunna viras runt maten. Märk förpackningarna med följande information: innehåll, mängd och förpackningsdatum.Det är mycket viktigt att maten fryses in så snabbt som möjligt. Därför rekommenderar vi att förpackningarna inte är för stora och att de kylts ner innan de läggs in i frysen. På märkskylten anges den mängd matvaror som kan frysas in under 24 timmar.

Infrysningsprocedur

I modeller utan inbyggt infrysningsknapp skall termostatvredet ställas i position 4-6, 24 timmar före påfyllning av matvaror. Efter ytterligare 24 timmr skall termostatvredet ställas in på normal temperatur (se avsnittet om temperaturreglering. I modeller med inbyggt infrysningsknapp ställas termostatvredet i position 4-6, 24 timmar före påfyllning av nya matvaror. Efter 24 timmar ställs förpackningarna med matvarorna in på hyllorna.

Efter ytterligare 24 timmar ska termostatvredet ställas in på normal temperatur (se avsnittet om temperaturreglering) och de frysta paketen läggas på frysens botten.

Intensiv nerkylning är aktiverad när omkopplaren står på I ( ^ ) eller det färgade märket är synligt. Funktionen är ej aktiverad när omkopplaren står på 0 ( ^ ) eller det färgade märket inte är synligt (beroende på modell).

Nästa gång du vill frysa in matvaror upprepar du bara den här proceduren. Samtidigt ska du se till att förpackningarna med de färska varorna inte kommer i beröring med de redan frysta varorna. Vid infrysning av mindre mängder (upp till 1 kg) är det inte nödvändigt att ändra termostatinställningen.

Förvaring av frysta livsmedel

Frysta livsmedel kan antingen förvaras längst ned i frysutrymmet eller på en av hyllorna.

Färdigfrystmat

Såväl förvaringstid som rekommenderad temperatur finns angiven på förpackningen. Följ fabrikantens instruktioner. När du handlar ska du endast välja matvaror som är korrekt förpackade, försedda med nödvändig information och som förvaras i frysar där temperaturen inte är högre än 18°C. Köp inte färdigfryst mat med förpackningar som är belagda med frost. Det tyder nämligen på att förpackningen inte förvarats korrekt. Se till att förpackningarna inte börjar att tina eftersom förhöjd temperatur reducerar matvarornas kvalitet.

Rekommenderade förvaringstider för frysta matvaror

Frysta matvaror

Förvaringstid i mînader

1

2

3

4

5

6

7

8

9

10

11

12

Grönsaker

+

+

+

Frukt

+

+

+

Bröd & konditorivaror

+

Mjölk

+

Färdiglagade rätter

+

Nötkött

+

+

+

Kalvkött

+

+

+

Fläskkött

+

+

+

Fígel

+

+

+

Vilt

+

+

+

Grytbitar

+

Rökt korv

+

Plattfisk

+

Rundfisk

+

Inälvsmat

+

Tinade eller delvis tinade matvaror ska användas så snabbt som möjligt. Den kalla luften bevarar matvarorna men rår inte på de aktiva mikroorganismer som medverkar till att göra maten otjänlig. Delvis upptining reducerar näringsvärdet, särskilt hos frukt, grönsaker och färdiga rätter.

Isbitar

Vi rekommenderar att termostaten ställs in på medelvärde när du behöver isbitar. Fyll ^2/_3 av isformen med kallt vatten eller annan vätska som går att frysa. Sätt in isformen i glidskenorna eller på kylplattan. Den tid det tar för vätskan att frysa till

is beror på rumstemperaturen, termostatens inställning och hur ofta dörren öppnas. Normalt tar det 2-6 timmar beroende på modell. När det gäller mindre skåp rekommenderar vi att du gör en mindre mängd isbitar som du kan förvara i en separat plastlåda. Det lättaste sättet att tömma isformen är att vända den upp och ner, spola kallt vatten på den och rucka försiktigt på den.

Våra kyl-/frysskåp är så praktiskt konstruerade att dörrarna kan vändas från högerhängd till vänsterhängd eller tvärtom. Totalt finns fyra olika typer av skåp och därmed också fyra olika tillvägagångssätt för att vända dörrarna.

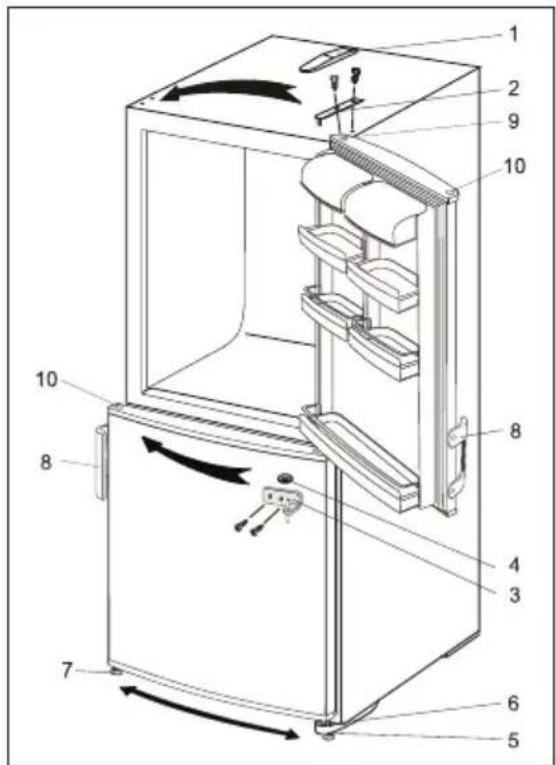

Modeller utan ovanskiva och utan fotsockel

• Demontera täckplattan på det övre gångjärnet. Skruva loss gångjärnet och ta av den övre dörren (dörren sitter inte fast på mittengångjärnet). Kom ihåg att ta bort brickan från mittengångjärnet.
• Skruva loss det nedre gångjärnet med fot och ta av den nedre dörren.
• Skruva loss mittengångjärnet och den andra foten.
• Ta ut täckpluggen och sätt fast den i gångjärnsplatsen på båda dörrarna.
• Sätt fast det nedre gångjärnet med fot på den motsatta sidan. Fäst den andra foten på det ställe där gångjärnet satt förut.

1 Täckplatta för det övre gångjärnet
2 Övre gångjärn
3 Mittengångjärn
4 Bricka
5 Nedre gångjärn med fot
6 Bricka
7 Fot
8 Handtag
9 Dörrgångjärn
10 Dörrplugg

• Häng upp den nedre dörren på det nedre gångjärnet.
• Vrid mittengångjärnet 180° och sätt fast det på motsatt sida av dörren.
• Sätt först dit brickan och därefter den övre dörren.
• Fäst det övre gångjärnet och sätt på täckplattan.
• Skruva loss handtagen och flytta dem till motsatt sida (gäller inte horisontellt monterade handtag). Vissa skruvar är täckta av hättor. Ta av dem innan du lossar skruvarna.
• Plugga igen de återstående hålen med dekorativa hättor.
• Kontrollera tätningslisten. Den får inte vara vriden och den ska sluta till tätt. Om den inte passar perfekt, dra ut den och vrid den 180°.
• Om tätningslisten inte passar perfekt kan du värma upp den från lämpligt avständ (t.ex. med hjälp av en hårtork) och dra ut den en aning så att den passar till dörren.

Modeller med ovanskiva och utan fotsockel

• Skruva loss det nedre gångjärnet med fot och ta av den nedre dörren.
• Skruva därefter av mittengångjärnet och ta av den övre dörren.
• Skruva loss den andra foten och sätt fast den i platsen där gångjärnet med fot satt förut.
• Skruva loss pluggen som fungerar som övre gångjärn och sätt fast den på motsatt sida av apparaten.
• Ta ut täckpluggen och sätt fast den i gångjärnsplatsen på båda dörrarna.
• Låt den övre dörren glida på den övre pluggen.
• Vrid mittengångjärnet 180 grader och sätt fast det på motsatt sida av apparaten.
• Låt den nedre dörren glida på mittengångjärnet.
• Skruva in det nedre gångjärnet med fot på motsatt sida.
• Skruva loss handtagen och flytta dem till motsatt sida (gäller inte horisontellt monterade handtag). Vissa skruvar är täckta av hättor. Ta av dem innan du lossar skruvarna.
• Plugga igen de återstående hålen med dekorativa hättor.
• Kontrollera tätningslisten. Den får inte vara vriden och den ska sluta till tätt. Om den inte passar perfekt, dra ut den och vrid den 180°.
• Om tätningslisten inte passar perfekt kan du värma upp den från lämpligt avständ (t.ex. med hjälp av en hårtork) och dra ut den en aning så att den passar till dörren.

1 Plugg (övre gångjärn)
2 Dörrplugg
3 Mittengångjärn
4 Bricka
5 Nedre gångjärn med fot
6 Bricka
7 Fot
8 Handtag
9 Dörrgångjärn

Rengöring och underhåll

Automatisk avfrostning av kylskåpet

Kylen behöver normalt inte avfrostas manuellt eftersom isbildningen på bakre innerväggen avfrostas automatiskt.

Isbeläggning bildas när kompressorn är igång. När kompressorn därefter stoppar frostas isen av och vattnet droppar ned i kanalen och rinner ut genom avloppet i bakre väggen till ett dräneringskärl på kompressorn där det avdunstar.

Avfrostning av frysavdelningen bör genomföras när isbeläggningen blivit 3-5 mm, dvs. 2-3 gånger varje år. Normalt sitter det tjockaste islagret ovanför dörrkarmen. Dagen innan planerad avfrostning skruvas termostatvredet upp på max. Därigenom blir varorna så kalla som det överhuvudtaget är möjligt.

De frysta varorna packas in i tidningspapper eller dyl. och placeras på ett kallt ställe. Stäng av skåpet genom att dra ur stickproppen eller vrida termostatvredet till 0. Montera därefter de medföljande avloppsröret så att avfrostningsvattnet kan rinna ner i en skål eller dyl. Använd aldrig skarpa eller spetsiga föremål för att avlägsna isen eftersom du då riskerar att göra hål på rörsystemet vilket förstör skåpet.

Reparationen är dyr och omfattas inte av garantin. Använd aldrig hårtork eller varmluftspistol för att påskynda avfrostning eller torkning.

Stäng av strömmen innan du börjar rengöra skåpet. Använd inte för starka rengöringsmedel eftersom dessa kan skada ytan.

Det är viktigt att alla rester av rengöringsmedel är borttaget.

• Rengör utsidan med en blandning av vatten och rengöringsmedel. Den lackerade yta rengörs med en mjuk trasa med rengöringsmedel (gärna medel till rengöring av fönsterrutor). På plast och/eller lackerade ytor mår man aldrig använda skur-, upplösnings- eller speciella rengöringsmedel, som användas till rengöring av rostfritt stål, då de kan förstöra ytan.
• Ta ut lösa tillbehör ur skåpet och rengör dem med vatten och diskmedel. Plastdelarna kan inte diskas i diskmaskin.
• Tvätta skåpets insida med ljummet vatten blandat med en eller två skedar ättika.
• Vi rekommenderar att du då och då borstar av kondensorn på skåpets baksida. Använd en mjuk borste (ej av metall) eller dammsugare.

• Rengör då och då dräneringskärlet på kylkompressorn. Ta inte bort dräneringskärlet!

• Eventuellt kan du behandla skåpets utvändiga ytor med bilvax som både bevarar glansen och skyddar lacken.

• Efter rengöringen slår du på strömmen och ställer in matvarorna igen.

Stäng av skåpet om det ska stå oanvänt under en längre tid

Om skåpet inte ska användas under en längre tid ska termostatvredet vridas till STOP (0). Stäng av strömmen, ta ur eventuella matvaror, avfrosta och rengör skåpet. Låt dörrarna stå lite på glänt för ventilation.

Innan du ringer efter hjälp

Om skåpet inte verkar fungera korrekt bör du först läsa bruksanvisningen. Garantin gäller inte om problemet beror på felaktig användning eller bristande underhåll. Ofta beror problemet på felaktig hantering och kan lösas på ett enkelt sätt.

Om skåpet inte fungerar efter inkoppling i vägguttaget

Kontrollera att det finns ström i vägguttaget och att stickproppen sitter i ordentligt. Kontrollera också att termostaten är inkopplad.

Kontinuerlig gång av kylsystemet

Dörren har öppnats för ofta eller lämnats öppen en längre tid.

Dörren är inte ordentligt stängd. Dörren kan ha satt sig, tätningslisten kan ha blivit förorenad eller förstörd.

Du kan ha lagt in för mycket i skåpet.

Ventilationen till kompressorn och kondensorn kanske inte är tillräcklig. Se till att luftcirkulationen är tillräcklig och att emellanåt borsta av eventuellt damm från kondensorn.

Isbildning på bakre innerväggen

Så länge avfrostningsvatten rinner genom kanalen och ut i avloppsröret till dräneringskärlet på kompressorn fungerar avfrostningen automatiskt.

Om isbildningen på den bakre innerväggen ökat (3-5 mm) ska kylskåpet avfrostas manuellt.

Vrid termostatvredet till läge STOP (0) och lämna dörren öppen. Använd aldrig elektriska apparater för avfrostning och skrapa inte bort isen med skarpa eller spetsiga verktyg.

Efter avfrostningen ska termostatvredet vridas tillbaka till önskat läge och kylskåpsdörren stängas.

Orsaken till den ökade frostbildningen kan vara någon av följande:

• Dörren sluter inte tillräckligt tätt. Rengör tätningslisten om den är förorenad eller byt ut den om den är trasig.
• Dörren öppnas för ofta eller har lämnats öppen för länge.
• Mat som läggs in i kylen är för varm.
• Mat eller kärl berör den bakre innerväggen.
• Luftfuktigheten är högre än normalt.

Vatten läcker ut från kylen

Om avloppet för avfrostningsvattnet är igensatt eller om vattnet rinner över i kanalen kan det läcka ut från kylen.

Rengör den igensatta öppningen med t.ex. ett plaströr eller en piprensare.

Avfrosta manuellt. Se avsnittet "Isbildning på bakre innerväggen".

Ljud från kyl-/frysskåpet

Kyl-/frysskåpet kyler med hjälp av en kompressor som avger visst buller. Ljudnivån varierar beroende på hur skåpet placeras, hur det används och hur gammalt det är.

När kompressorn går hörs ett susande eller bubblande ljud från den cirkulerande kylvätskan.

Även om kompressorn inte går kan man ibland höra dessa ljud från den cirkulerande vätskan.

Detta är helt normalt och påverkar inte skåpets funktion eller livslängd på något som helst sätt.

Kompressorljudet och ljudet från den cirkulerande vätskan kan omedelbart efter inkopplingen av skåpet vara något högre, men detta är också helt normalt och har ingen som helst påverkan på skåpets funktion eller livslängd. Ljudnivån sjunker gradvis.

Ibland kan det också uppstå skrammel eller för skåpet ovanliga brummande ljud. Detta ljud beror oftast på felaktig placering (gäller både invändigt och utvändigt).

Kontrollera att skåpet står ordentligt på ett stabilt underlag.

Skåpet får inte komma i beröring med omgivande köksinredning.

Kontrollera att skåpinredningen sitter på plats.

Kontrollera också att flaskor, burkar och liknande inte står mot varandra.

När någonting ställs in i skåpet kommer kompressorn att gå under längre tid, eftersom de nya livsmedlen ska kylas ner till inställd temperatur.

Frysdörren är svår att öppna

Om du vill öppna dörren omedelbart efter den har stängts kan det vara svårt att öppna den. Det beron på att när du öppnar dörren kommer varm luft in i friesen och när den varma luften kyls ned förseglas dörren av undertrycket. Efter några minuter (1–3), kan dörren enkelt öppnas igen.

Byte av lampa

Innan lampan byts ska stickproppen dras ut ur vägguttaget. Avlägsna därefter lampglaset genom att trycka i pilens (1) riktning och dra den i pilens (2) riktning. Ersätt den trasiga lampan med en ny (E14, max. 15 W).

Sätt in skruvmejseln i nederkanten av lampkåpans öppning. Ta bort käpan genom att trycka lätt nedåt. Byt ut den gamla lampan mot en ny – halogen eller standard (E 14, max 25 W - Osram Halolux, Philips H.E.). Sätt tillbaka käpan.

Tänk på att den gamla lampan inte ska slängas bland organiska sopor.

Lampor är förbrukningsartiklar och omfattas därför inte av vår garanti oavsett produktens ålder.

Glödlampor som används i denna apparat är speciallampor som valts endast för användning i hushållsapparater. De är inte lämpliga för rumsbelysning i hemmet.

Våra produkter är under ständig utveckling och vissa specifikationer kan därför komma att ändras efter tryckning av denna bruksanvisning. Vi förbehåller oss därför rätten till sådana ändringar och påtar oss inget ansvar för eventuella tryckfel.
